TrueCompact rotor Kompaktní a hospodárný.

Transkript

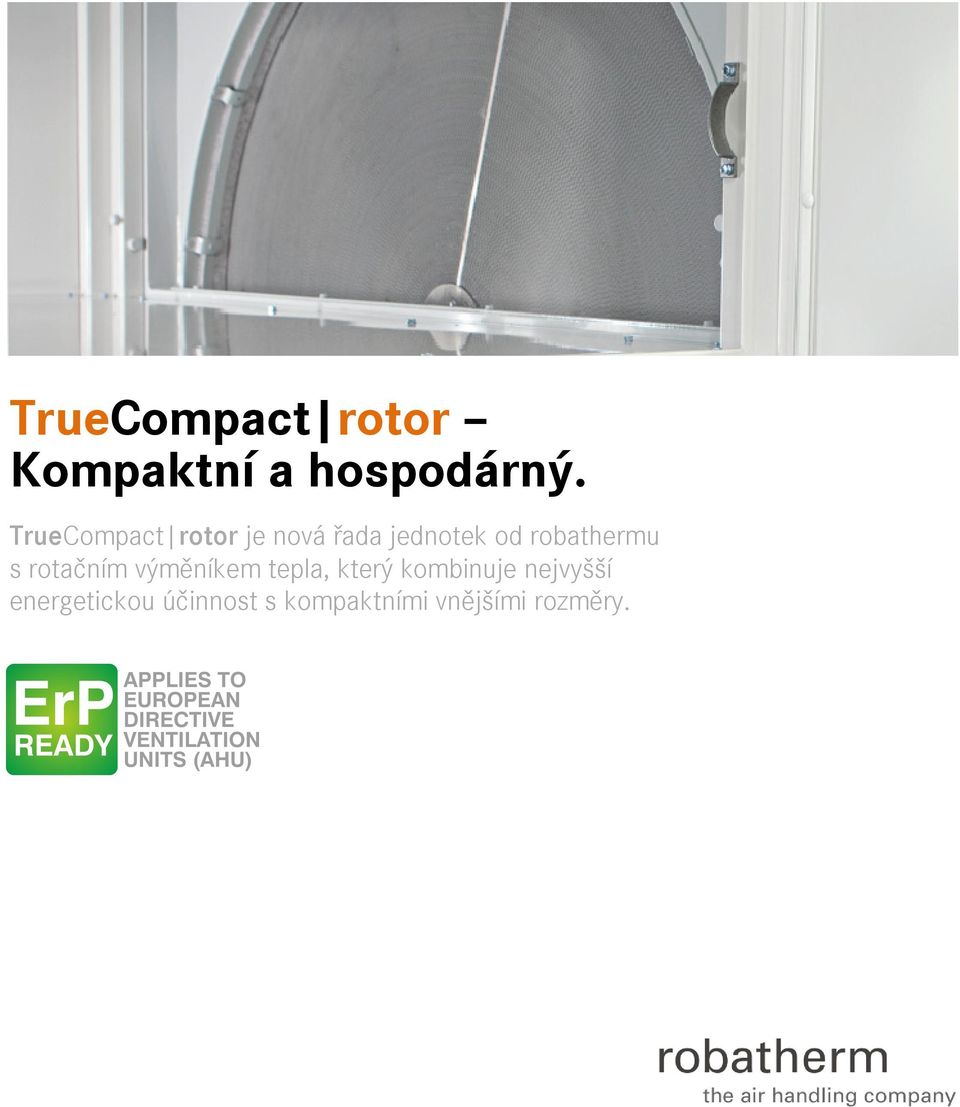

1 TrueCompact rotor Kompaktní a hospodárný. TrueCompact rotor je nová řada jednotek od robathermu s rotačním výměníkem tepla, který kombinuje nejvyšší energetickou účinnost s kompaktními vnějšími rozměry.

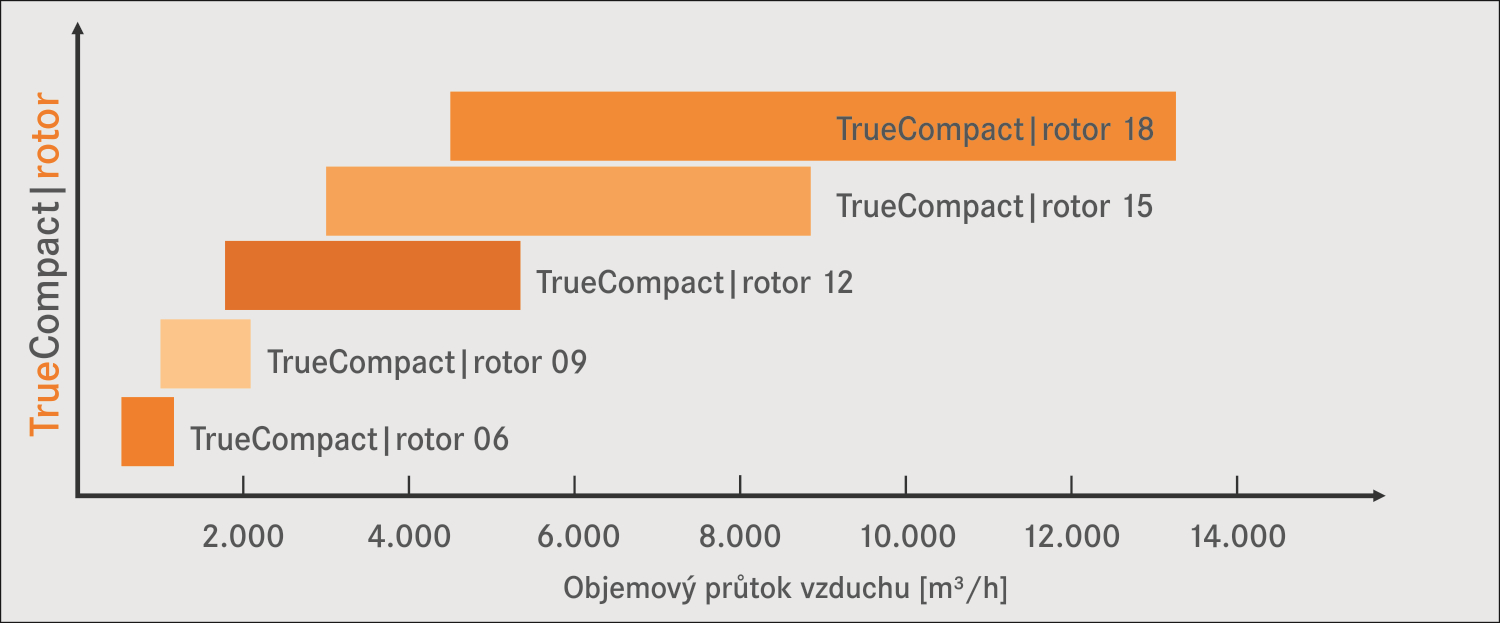

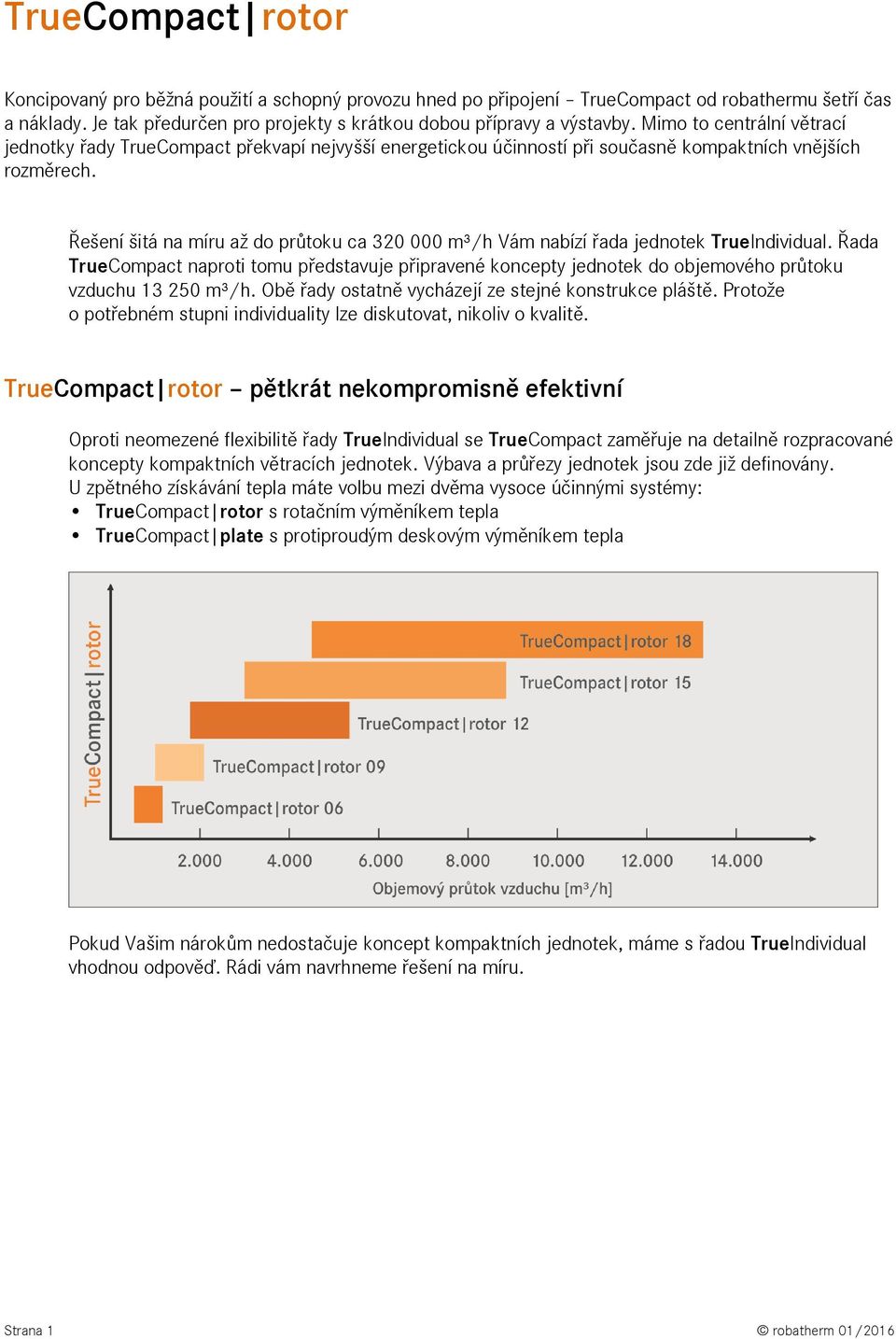

2 TrueCompact rotor Koncipovaný pro běžná použití a schopný provozu hned po připojení TrueCompact od robathermu šetří čas a náklady. Je tak předurčen pro projekty s krátkou dobou přípravy a výstavby. Mimo to centrální větrací jednotky řady TrueCompact překvapí nejvyšší energetickou účinností při současně kompaktních vnějších rozměrech. Řešení šitá na míru až do průtoku ca m³/h Vám nabízí řada jednotek TrueIndividual. Řada TrueCompact naproti tomu představuje připravené koncepty jednotek do objemového průtoku vzduchu m³/h. Obě řady ostatně vycházejí ze stejné konstrukce pláště. Protože o potřebném stupni individuality lze diskutovat, nikoliv o kvalitě. TrueCompact rotor pětkrát nekompromisně efektivní Oproti neomezené flexibilitě řady TrueIndividual se TrueCompact zaměřuje na detailně rozpracované koncepty kompaktních větracích jednotek. Výbava a průřezy jednotek jsou zde již definovány. U zpětného získávání tepla máte volbu mezi dvěma vysoce účinnými systémy: TrueCompact rotor s rotačním výměníkem tepla TrueCompact plate s protiproudým deskovým výměníkem tepla Pokud Vašim nárokům nedostačuje koncept kompaktních jednotek, máme s řadou TrueIndividual vhodnou odpověď. Rádi vám navrhneme řešení na míru. Strana 1 robatherm 01/2016

3 TrueCompact rotor v kostce Široké spektrum objemových průtoků od 600 m³/h do m³/h Vysoce účinný systém zpětného získávání tepla s rotačním výměníkem tepla Kompletně smontované a dodané jako jeden celek (rotor 06, 09 a 12) pro jednodušší dopravu na místo lze rychle a bez problémů rozložit na 3 díly Plug & Play - provedení (rotor 06, 09 a 12) Vysoce kvalitní konstrukce pláště s panely s tepelně odděleným vnitřním a vnějším povrchem, revizními dvířky a nerezovými vanami (na přání) v T2/TB1 kvalitě (přezkoušeno TÜV) Protikorozní ochrana uvnitř i vně (+ základový rám) díky pozinkování s přídavným práškovým lakováním Vysoký hygienický standard (přezkoušeno TÜV podle DIN EN a VDI 6022) Nízké náklady na elektřinu díky použití EC-ventilátorů nejvyšší třídy energetické účinnosti Včetně měření a regulace Komunikace přes Modbus RTU, Modbus TCP/IP a BACnet IP Komfortní dálkové ovládání přes internetový server Splňuje požadavky na efektivitu ErP-stupeň 2016 a 2018 (1253/2014/EU) Se štítkem účinnosti A (2014) podle EUROVENT Pro použití s vyššími nároky na hygienu provozu doporučujeme řadu jednotek TrueCompact plate s deskovým výměníkem. robatherm 01/2016 Strana 2

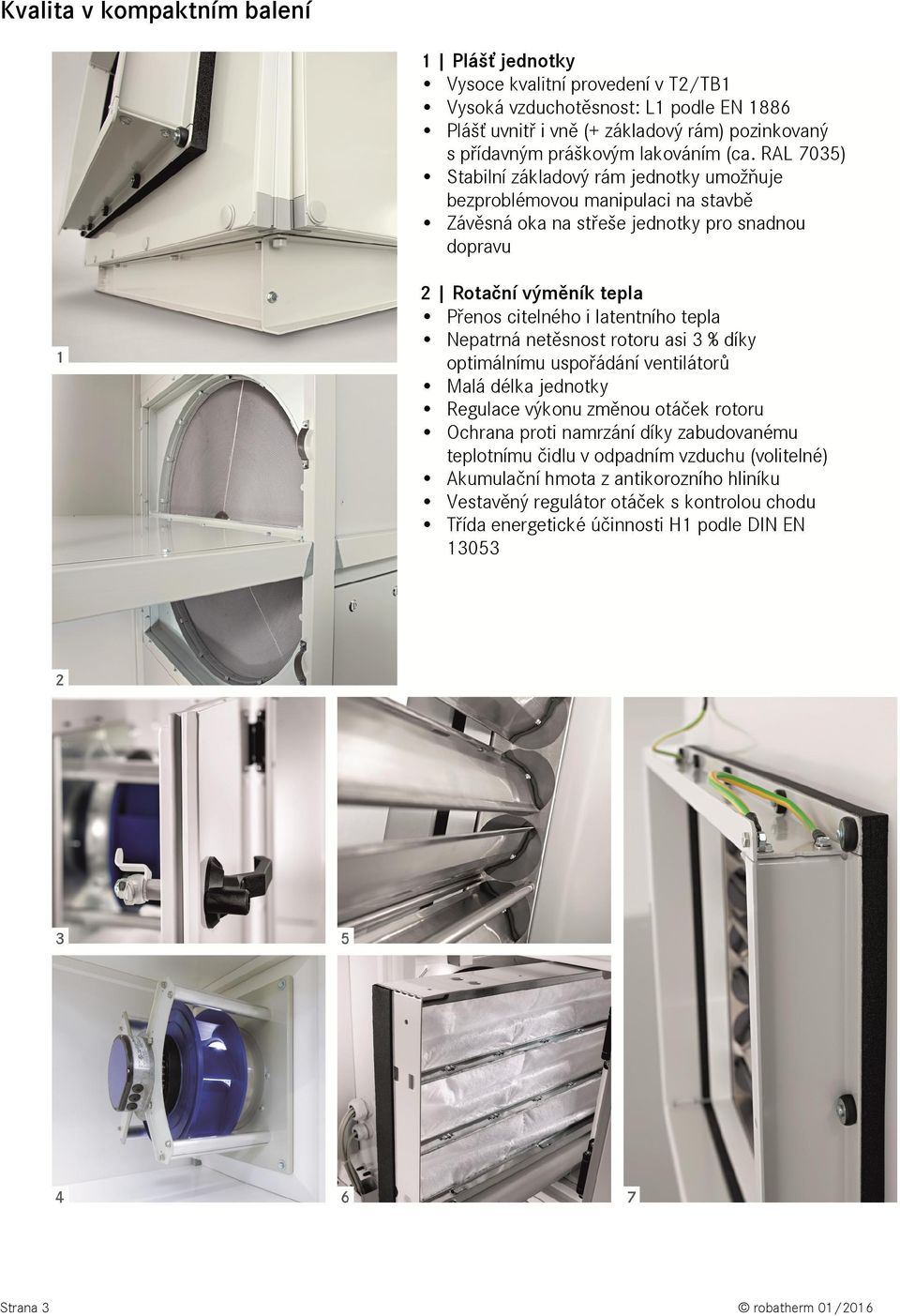

4 Kvalita v kompaktním balení 1 Plášť jednotky Vysoce kvalitní provedení v T2/TB1 Vysoká vzduchotěsnost: L1 podle EN 1886 Plášť uvnitř i vně (+ základový rám) pozinkovaný s přídavným práškovým lakováním (ca. RAL 7035) Stabilní základový rám jednotky umožňuje bezproblémovou manipulaci na stavbě Závěsná oka na střeše jednotky pro snadnou dopravu 2 Rotační výměník tepla Přenos citelného i latentního tepla Nepatrná netěsnost rotoru asi 3 % díky optimálnímu uspořádání ventilátorů Malá délka jednotky Regulace výkonu změnou otáček rotoru Ochrana proti namrzání díky zabudovanému teplotnímu čidlu v odpadním vzduchu (volitelné) Akumulační hmota z antikorozního hliníku Vestavěný regulátor otáček s kontrolou chodu Třída energetické účinnosti H1 podle DIN EN Strana 3 robatherm 01/2016

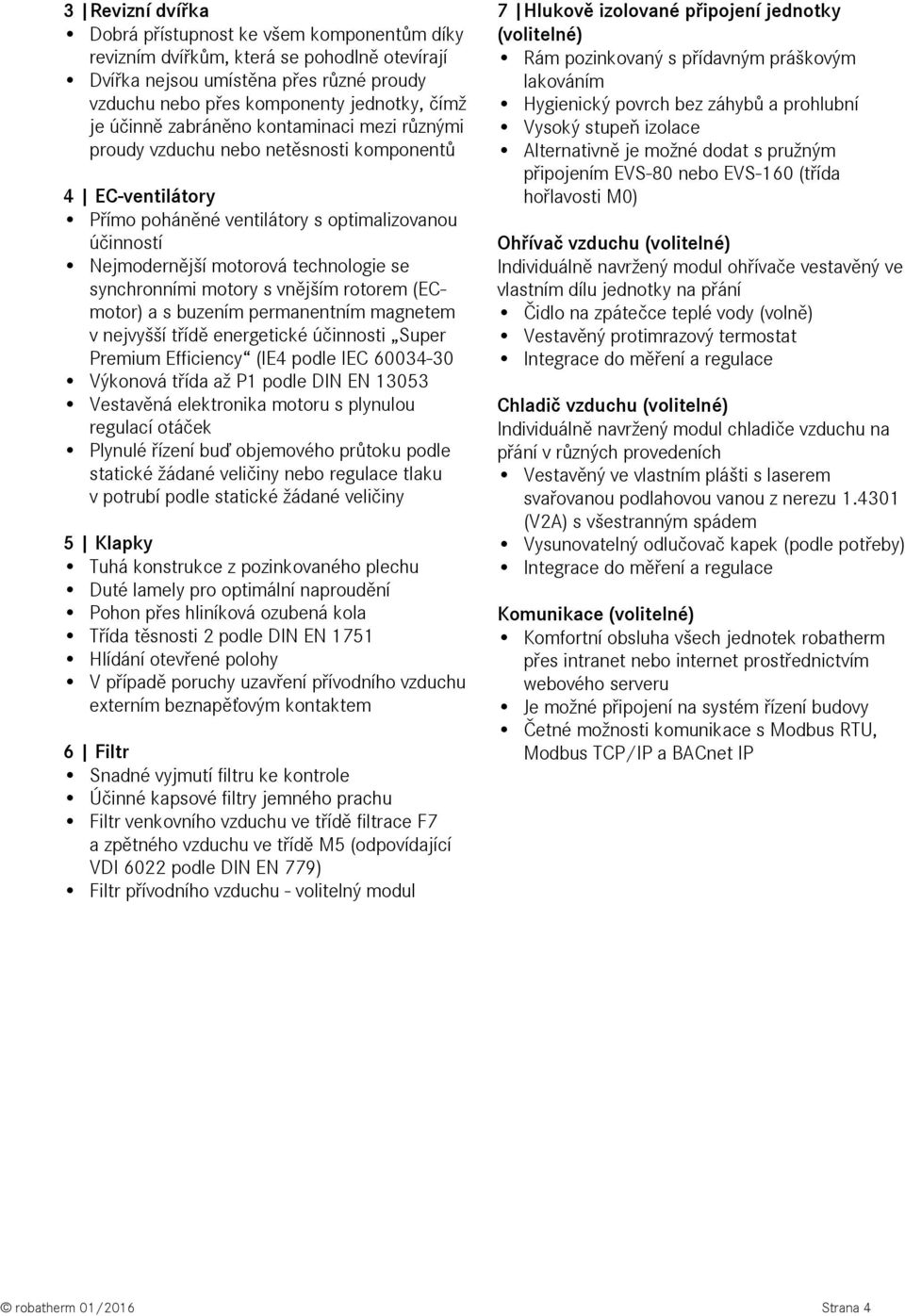

5 3 Revizní dvířka Dobrá přístupnost ke všem komponentům díky revizním dvířkům, která se pohodlně otevírají Dvířka nejsou umístěna přes různé proudy vzduchu nebo přes komponenty jednotky, čímž je účinně zabráněno kontaminaci mezi různými proudy vzduchu nebo netěsnosti komponentů 4 EC-ventilátory Přímo poháněné ventilátory s optimalizovanou účinností Nejmodernější motorová technologie se synchronními motory s vnějším rotorem (ECmotor) a s buzením permanentním magnetem v nejvyšší třídě energetické účinnosti Super Premium Efficiency (IE4 podle IEC Výkonová třída až P1 podle DIN EN Vestavěná elektronika motoru s plynulou regulací otáček Plynulé řízení buď objemového průtoku podle statické žádané veličiny nebo regulace tlaku v potrubí podle statické žádané veličiny 5 Klapky Tuhá konstrukce z pozinkovaného plechu Duté lamely pro optimální naproudění Pohon přes hliníková ozubená kola Třída těsnosti 2 podle DIN EN 1751 Hlídání otevřené polohy V případě poruchy uzavření přívodního vzduchu externím beznapěťovým kontaktem 6 Filtr Snadné vyjmutí filtru ke kontrole Účinné kapsové filtry jemného prachu Filtr venkovního vzduchu ve třídě filtrace F7 a zpětného vzduchu ve třídě M5 (odpovídající VDI 6022 podle DIN EN 779) Filtr přívodního vzduchu - volitelný modul 7 Hlukově izolované připojení jednotky (volitelné) Rám pozinkovaný s přídavným práškovým lakováním Hygienický povrch bez záhybů a prohlubní Vysoký stupeň izolace Alternativně je možné dodat s pružným připojením EVS-80 nebo EVS-160 (třída hořlavosti M0) Ohřívač vzduchu (volitelné) Individuálně navržený modul ohřívače vestavěný ve vlastním dílu jednotky na přání Čidlo na zpátečce teplé vody (volně) Vestavěný protimrazový termostat Integrace do měření a regulace Chladič vzduchu (volitelné) Individuálně navržený modul chladiče vzduchu na přání v různých provedeních Vestavěný ve vlastním plášti s laserem svařovanou podlahovou vanou z nerezu (V2A) s všestranným spádem Vysunovatelný odlučovač kapek (podle potřeby) Integrace do měření a regulace Komunikace (volitelné) Komfortní obsluha všech jednotek robatherm přes intranet nebo internet prostřednictvím webového serveru Je možné připojení na systém řízení budovy Četné možnosti komunikace s Modbus RTU, Modbus TCP/IP a BACnet IP robatherm 01/2016 Strana 4

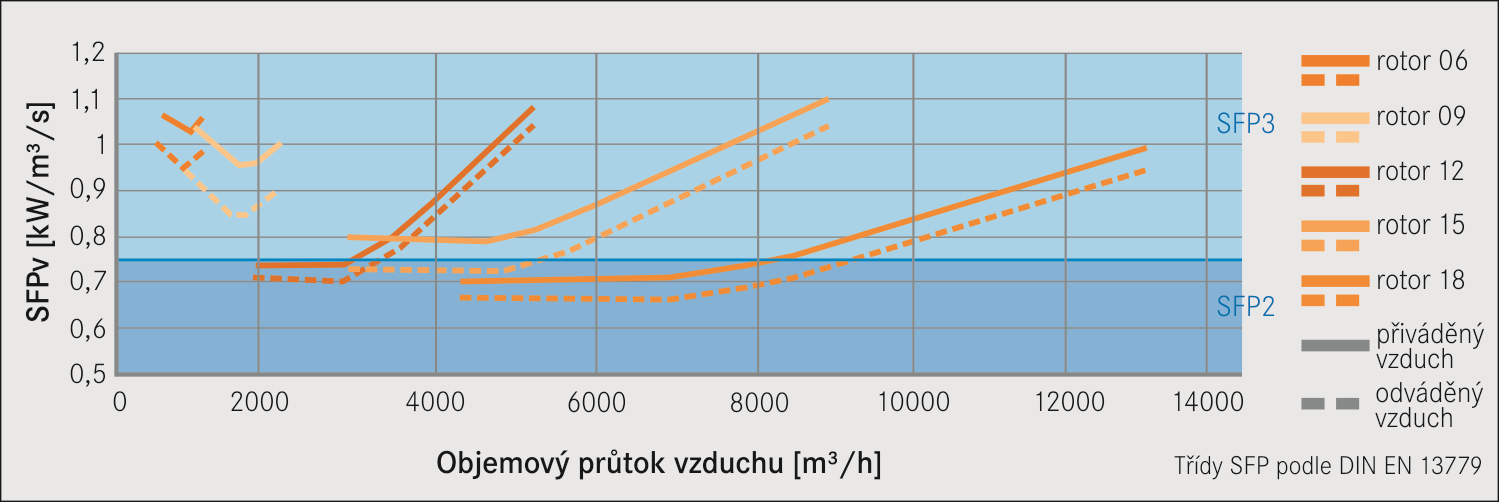

6 TrueCompact rotor účinnost se potkává s výkonem Pomocí následujících diagramů najdete rychle a přehledně ideální jednotku pro vaše použití. Rychlost vzduchu ve světlém průřezu jednotky (filtrační díl) Účinnost zpětného získávání tepla (suchá) Elektrický příkon ventilátorů Měrný výkon ventilátoru Strana 5 robatherm 01/2016

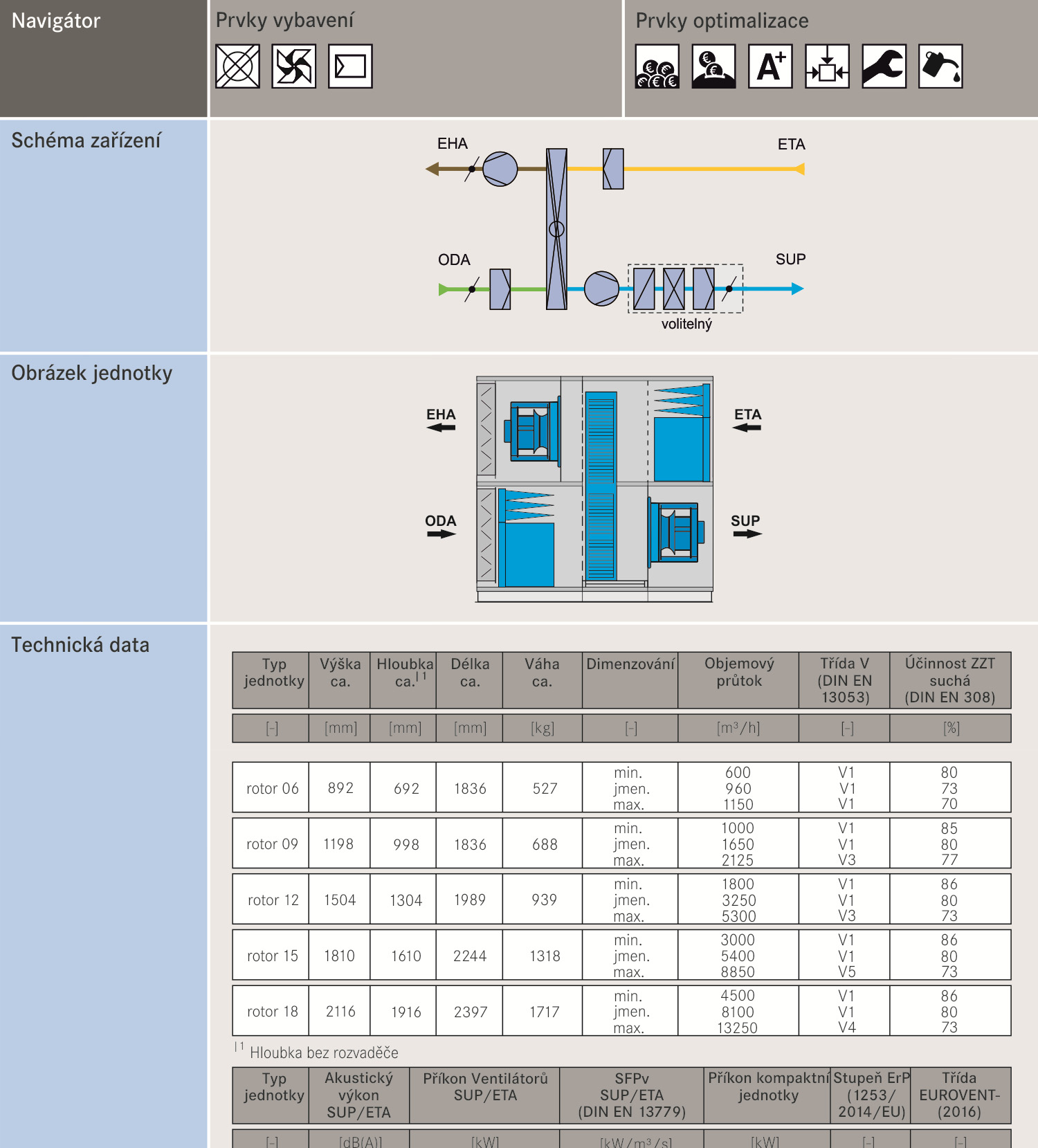

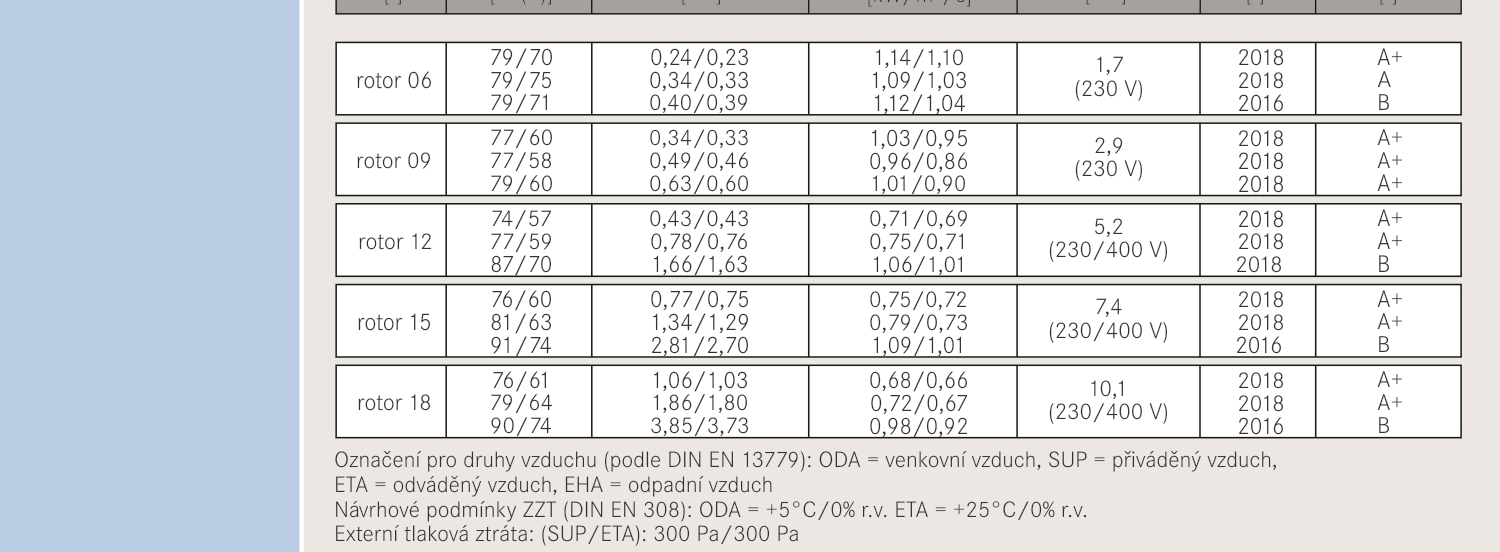

7 robatherm 01/2016 Strana 6

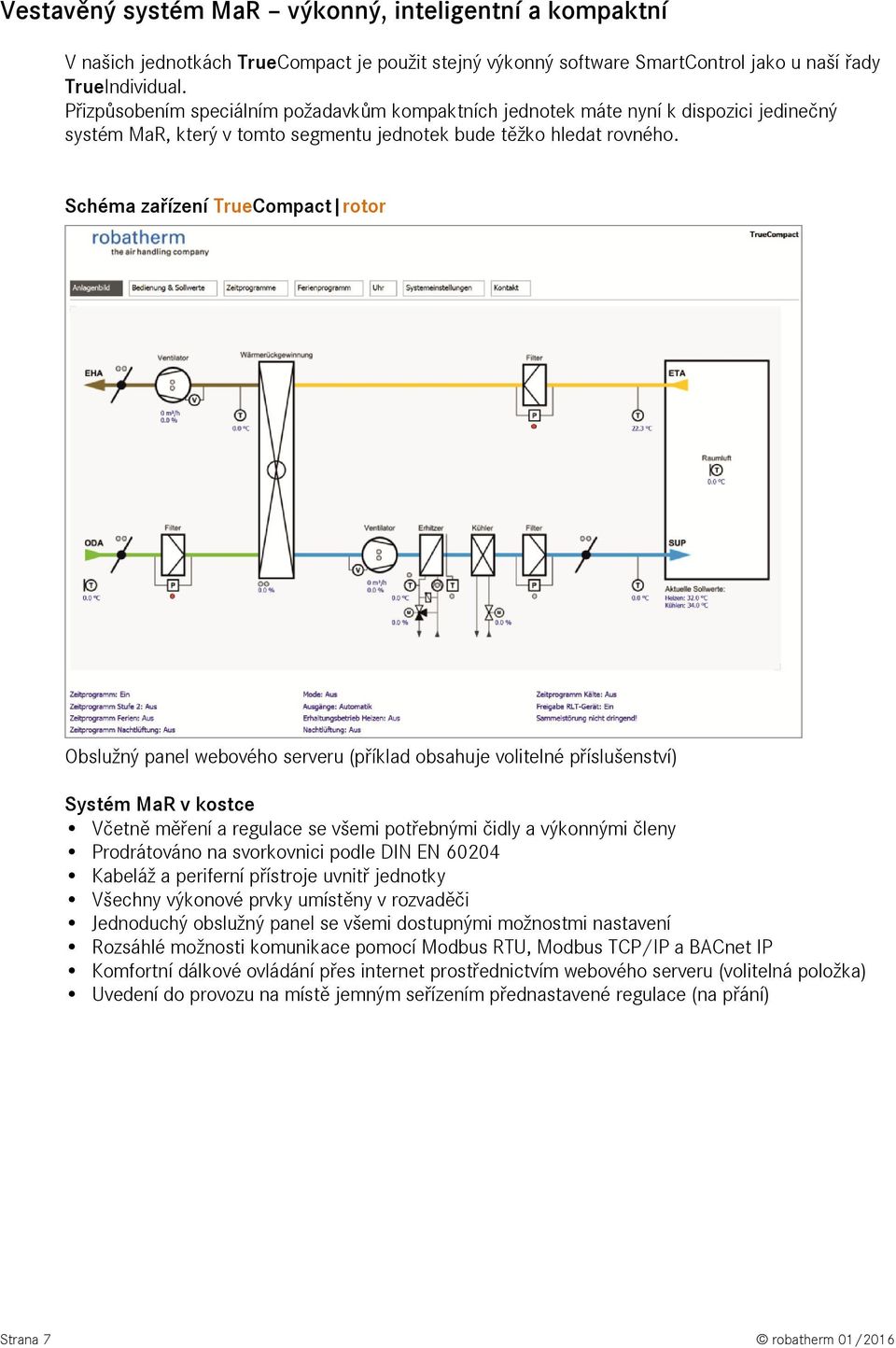

8 Vestavěný systém MaR výkonný, inteligentní a kompaktní V našich jednotkách TrueCompact je použit stejný výkonný software SmartControl jako u naší řady TrueIndividual. Přizpůsobením speciálním požadavkům kompaktních jednotek máte nyní k dispozici jedinečný systém MaR, který v tomto segmentu jednotek bude těžko hledat rovného. Schéma zařízení TrueCompact rotor Obslužný panel webového serveru (příklad obsahuje volitelné příslušenství) Systém MaR v kostce Včetně měření a regulace se všemi potřebnými čidly a výkonnými členy Prodrátováno na svorkovnici podle DIN EN Kabeláž a periferní přístroje uvnitř jednotky Všechny výkonové prvky umístěny v rozvaděči Jednoduchý obslužný panel se všemi dostupnými možnostmi nastavení Rozsáhlé možnosti komunikace pomocí Modbus RTU, Modbus TCP/IP a BACnet IP Komfortní dálkové ovládání přes internet prostřednictvím webového serveru (volitelná položka) Uvedení do provozu na místě jemným seřízením přednastavené regulace (na přání) Strana 7 robatherm 01/2016

9 Četné možnosti regulace z jedné ruky - rozsah regulace jednotek TrueCompact rotor Filtr (venkovní vzduch, odváděný vzduch) (přívodní 1 volitelné) Ventilátor (přívodní, odvodní) Zpětné získávání tepla Regulace teploty Korekce a zadání žádané veličiny Krátkodobé vyvětrání Udržovací provoz Přechod na letní čas Hlášení Komunikační rozhraní (volitelné) pro připojení na systém řízení budovy Webový server (volitelné) Ohřívač vzduchu 1 (volitelné) Chladič vzduchu 1 (volitelné) Klapky Externí pokyn (volitelné) Hlídání tlakovým spínačem Test filtru (ručně nebo řízeno časově) Plynulá regulace [%] nebo Regulace průtoku 1 podle statické žádané hodnoty [m³/h] (volitelné) nebo Regulace tlaku v potrubí 1 podle statické žádané hodnoty [Pa] (volitelné) Rotační výměník tepla Ochrana proti namrzání s omezením výkonu díky zabudovanému teplotnímu čidlu v odpadním vzduchu (volitelné) Přiváděný vzduch nebo Vzduch v místnosti (1 čidlo) s omezením minima nebo maxima u přiváděného vzduchu nebo Odváděný vzduch s omezením minima nebo maxima u přiváděného vzduchu nebo Kaskáda, vzduch v místnosti (1 čidlo) a přiváděný vzduch nebo Kaskáda, odváděný a přiváděný vzduch Topení (zimní kompenzace) Chlazení (letní kompenzace) Omezení minimální teploty přiváděného vzduchu Obsluha z displeje Topení (prostorový termostat) Noční větrání (prostorový termostat) Automatické přepínání mezi letním a zimním časem Hlášení potřeby údržby všech komponentů (na displeji s časovým údajem) Hlášení poruch všech komponentů (na displeji s časovým údajem) Sběrná porucha přes beznapěťový kontakt (max. 2A) Modbus RTU 2 Modbus TCP/IP 2 nebo BACnet IP 2 (max. 250 COV) Modbus TCP/IP 2 nebo BACnet IP 2 (max. 250 COV) Vodní ohřívač vzduchu Regulace teploty zpátečky a protimrazová ochrana Protočení čerpadla Trvalý chod čerpadla ohřívače Najížděcí režim (např. při dlouhém přívodu vody) Vodní chladič vzduchu Uzavírací klapky venkovního a odpadního vzduchu s hlídáním otevřené polohy Uzavírací klapka přiváděného vzduchu přes externí beznapěťový povolovací kontakt (volitelné) Odstavení prostřednictvím externího kontaktu např. hlásičů kouře nebo požárních klapek Pro použití těchto funkcí je částečně potřebné další příslušenství, popř. dodatečný hardware. Funkce přednastavená ve výrobě Funkce nastavitelná uživatelem 1 Volitelná položka obsahuje rozšířený regulátor DDC 2 Rozsah funkcí viz technická specifikace robatherm 01/2016 Strana 8

10 I na dálku všechno pod kontrolou VZT jednotky řady TrueCompact vám nabízejí možnost pohodlného a na budoucnost orientovaného ovládání přes intranet nebo internet. Webový server v kostce Statické schéma zařízení s dynamickými datovými body Zobrazení hlášení o poruchách a údržbě Ochrana heslem pro obsluhu Vypnutí/zapnutí zařízení a nastavení žádaných hodnot Nastavení času, časových a prázdninových programů Zaznamenání dat včetně denního odesílání ů jako vektorová grafika nebo CSV soubor Automatické posílání mailů při individuálně definovaných událostech pro sledování analogových nebo binárních hodnot (např. alarmy) Strana 9 robatherm 01/2016

11 robatherm nenese odpovědnost za správnost a úplnost tohoto dokumentu. Typy a popisy prvků částečně překračují standardní provedení. Technické změny vyhrazeny, Vydání 01/2016. Copyright by robatherm.
