PREZENTACE Monitoring a řídící systémy pro fotovoltaické systémy

Transkript

1 PREZENTACE Monitoring a řídící systémy pro fotovoltaické systémy

2 CÍLE NAŠÍ SPOLEČNOSTI Zůstat nablízku Projektování Implementace podpory Flexibilita Aktualizace podle potřeb zákazníka Vývoj na zakázku VY Odpovědnost Školení zdarma On-line podpora Proaktivita Klíčové indikátory výkonnosti budov Univerzity

3 FAKTA O DOMAT CONTROL SYSTEM TOP ~ 6 v ČR v řízení budov TOP 1 v ČR, SR v monitorování FVE Aktivně působí ve 12ti zemích světa Konsolidovaný obrat ČR + SR od roku 2010 cca. 100 mil Kč / ročně

4 Monitorovací systém Domat

5 MONITOROVACÍ A ŘÍDÍCÍ SYSTÉM PRO FVE Vývoj solárního řídícího systému od roku 2007 Uvedení na trh v lednu 2009 Primární cíl monitorovat výkon FVE vybavených centrálními střídači Brzy rozšířeno o systém pro dálkovou regulaci výroby (v souladu s požadavky přenosové soustavy) Následuje solární řídící systém (SCS Solar Control System) pro FVE s decentralizovanými střídači Řešení pro každou část FVE (Panely, střídače, transformátory) SCS je otevřený programovatelný systém, který může být přizpůsoben pro jakoukoli technologii dle potřeb klienta Do této chvíle instalováno 140 zařízení v rozmezí 100 kw p 27 MW p Odhadovaný instalovaný výkon 480 MWp v ČR a 230 MWp v zahraničí Více než 25 typů střídačových komunikačních protokolů pro s jejich neustálým vývojem a implementací V roce 2013 obdržel Domat jako první na světě certifikaci TÜV SÜD pro monitoring FVE

6 TÜV Certifikát

7 HLAVNÍ ČÁSTI ŘÍDÍCÍHO SYSTÉMU MONITORVÁNÍ VÝKONU Monitorování stejnosměrných stringových proudů solárních panelů Datová komunikace se střídači (pro monitoring) Monitorování stavu transformátorů, střídačů a měření Údaje o počasí (intenzita slunečního záření, solární integrace, teplota ) Různé periferie na zakázku ŘÍZENÍ (OMEZENÍ) VÝSTUPU/ OŘEZÁNÍ ODBĚROVÝCH ŠPIČEK Přijetí požadavku distribuční soustavy na regulaci činného a jalového výkonu Přenesení požadavku soustavy na elektrárnu včetně AC/DC silové části Rozšířené ořezání odběrových špiček včetně funkcionality řízení dle zeleného bonusu ENERGETICKÝ PORTÁL Řízení na úrovní CRM portálu, včetně funkcí pro správu služeb Monitorovací systém na zakázku včetně funkcionality pro plnou diagnostiku

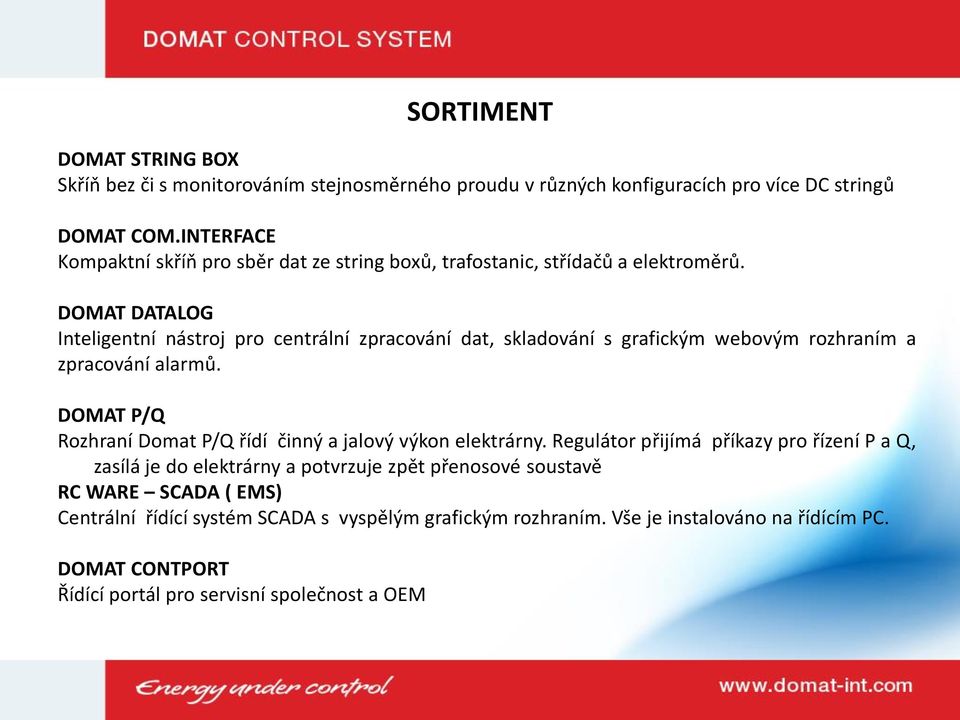

8 SORTIMENT DOMAT STRING BOX Skříň bez či s monitorováním stejnosměrného proudu v různých konfiguracích pro více DC stringů DOMAT COM.INTERFACE Kompaktní skříň pro sběr dat ze string boxů, trafostanic, střídačů a elektroměrů. DOMAT DATALOG Inteligentní nástroj pro centrální zpracování dat, skladování s grafickým webovým rozhraním a zpracování alarmů. DOMAT P/Q Rozhraní Domat P/Q řídí činný a jalový výkon elektrárny. Regulátor přijímá příkazy pro řízení P a Q, zasílá je do elektrárny a potvrzuje zpět přenosové soustavě RC WARE SCADA ( EMS) Centrální řídící systém SCADA s vyspělým grafickým rozhraním. Vše je instalováno na řídícím PC. DOMAT CONTPORT Řídící portál pro servisní společnost a OEM

9 RC Ware - Scada On-line systém pro zobrazování a nastavení procesních hodnot Technologie dynamické projekce Program načasování řízení, alarmy, zpracování historických dat Systém integrace třetích stran na úrovni řízení i monitoringu Práce s databází Měření energie Moduly dynamické databáze Plug-in pro fakturaci

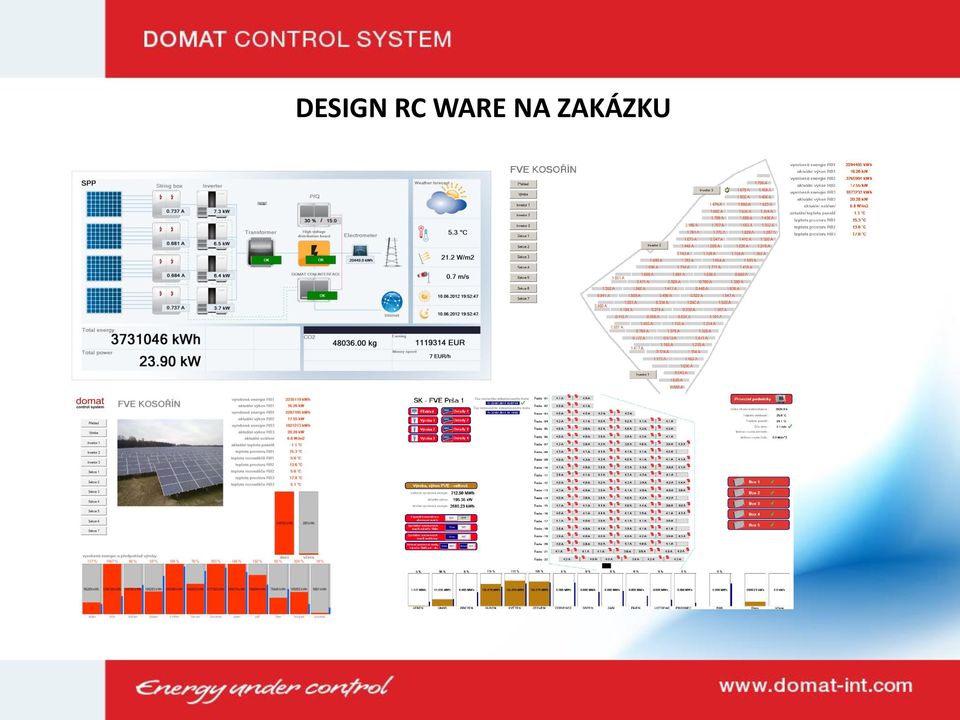

10 DESIGN RC WARE NA ZAKÁZKU

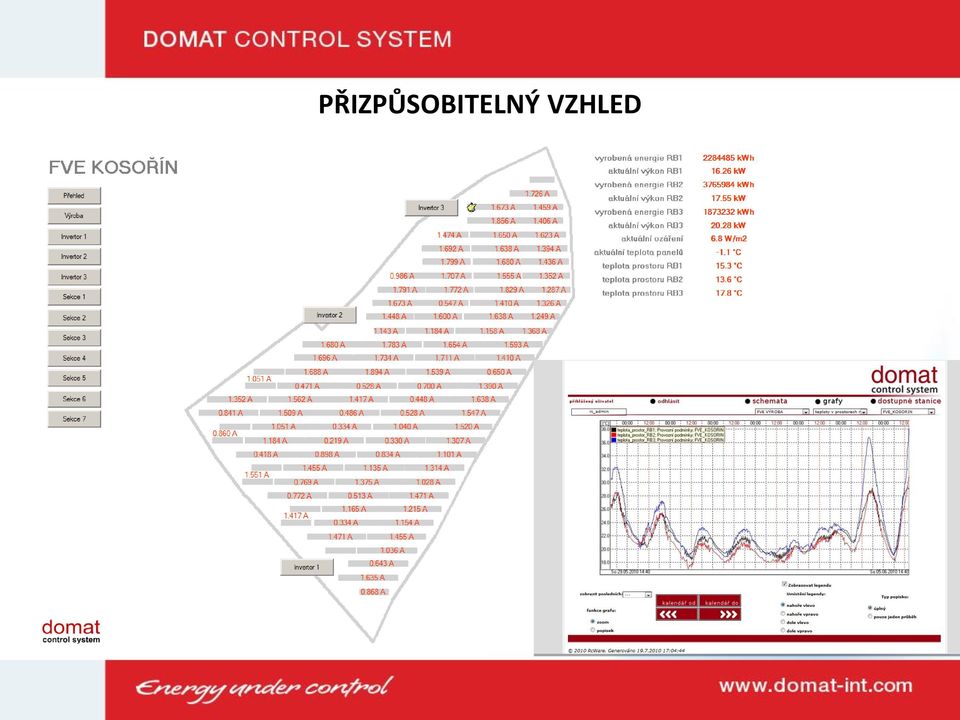

11 PŘIZPŮSOBITELNÝ VZHLED

12 CONTPORT... získání přehledu o dění v budovách a technologiích... řízení servisní činnosti... sdílení informací z více míst v reálném čase... Reporty Cloudové řešení Nástroj pro řízení servisních aktivit Nástroj pro analýzu a prezentaci on-line dat Nástroj pro porovnání podmínek a energetických parametrů různých budov a technologií

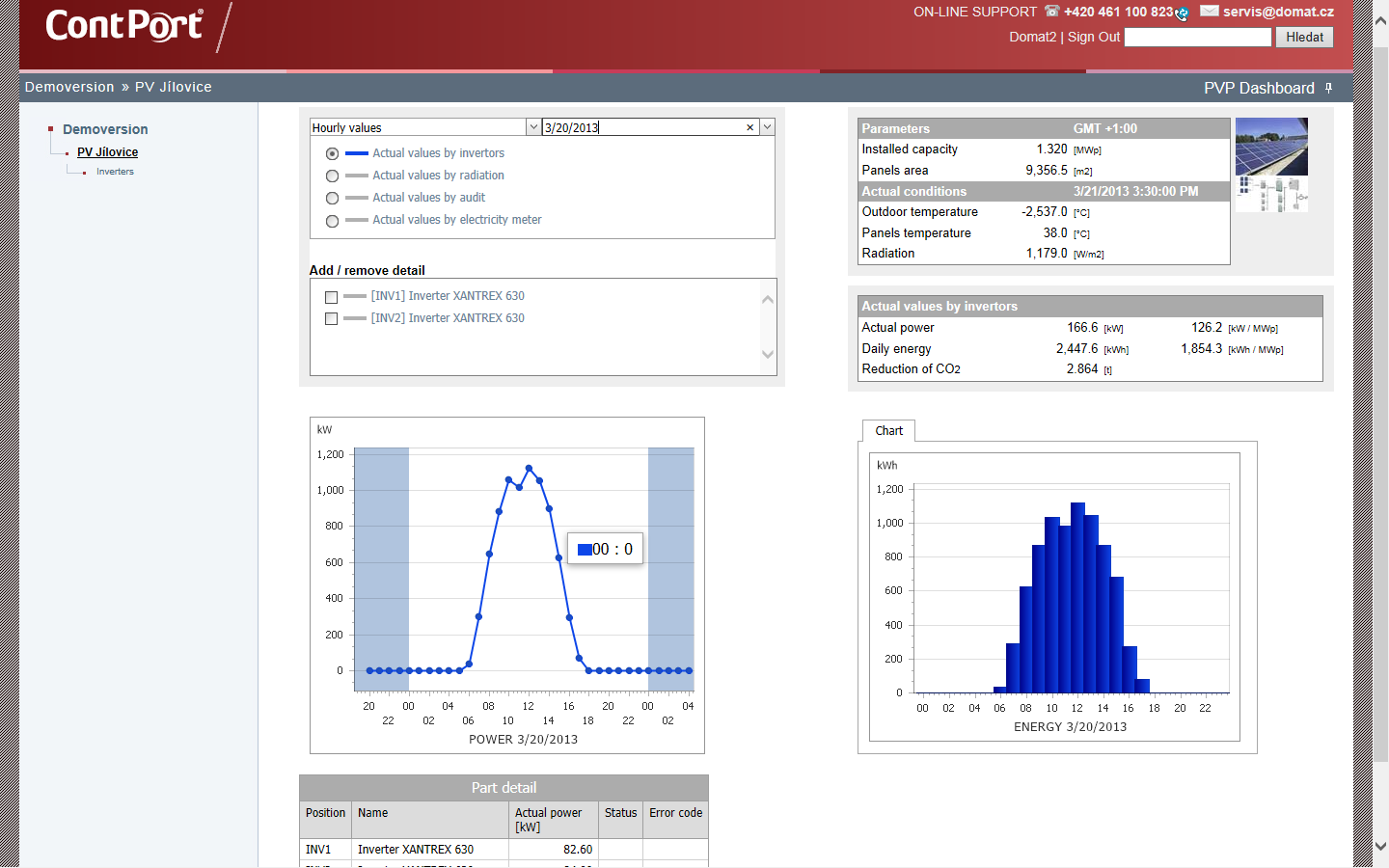

13 CONTPORT

14 Monitoring a jeho výhody

15 VYŠŠÍ EFEKTIVITA FOTOVOLTAICKÝCH ELEKTRÁREN Solární řídící systém sleduje provoz fotovoltaické elektrárny na nejnižších úrovních, aby bylo možné přesně lokalizovat poruchy a nesrovnalosti a vše hlásit na dispečink. OCHRANA INVESTICE A ZISKU Přehled výroby energie on-line Okamžitá informovanost o poruchách a závadách Archivace provozních podmínek (výkon vs. počasí atd.) Dlouhodobá kontrola výkonu ŠETŘENÍ PROVOZNÍCH NÁKLADŮ Včasná lokace závad Výpočet účinnosti elektrárny a možnosti její optimalizace LEGISLATIVA Pravidla a předpisy pro připojení elektrárny do sítě

16 Struktura monitoringu na zakázku : FÁZE MONITORINGU

17 Kritická zóna PRAVDĚPODOBNOST PORUCH A POMĚR VÝKONU FOTOVOLTAICKÉ ELEKTRÁRNY % Pravděpodobnost poruchy Poměr výkonu Čas Grafy dokazují, že monitoring je důležité instalovat od samého počátku provozu elektrárny, aby se eliminovaly poruchy během spouštění, stejně tak mít přístup k informacím o skutečném poměru výkonu.

18 KOMUNIKAČNÍ PROTOKOLY Základní standardy: Otevřené protokoly: OPC klient a server, Modbus TCP, ModBus, Modicon standard, BACnet, DDE Client Firemní protokoly: DDC a PLC protokoly, cca. 60 komunikačních protokolů s různými zařízeními (Siemens, JCI, Sauter, Honeywell...) Odečty energií: Mbus 60 typů měřičů, další na požádání zdarma Vývoj driverů

19 PŘEDNOSTI SYSTÉMU 1. Uživatelský komfort: Webový přístup už od úrovně PLC; ethernetová komunikace; dynamická přehledná uživatelská grafika. Přinášíme komfort se standardem IT technologií. 2. Otevřenost a kompatibilita: Základem systému je univerzální otevřená sběrnice Modbus na všech úrovních; systém je otevřený pro integraci třetích systémů různých výrobců; sběr dat z měřičů spotřeby protokolem M-bus se 70 mutacemi. Chráníme stávající investice. 3. Úplnost a jednoduchost: Ucelený systém od koncových prvků až po energetické webové portály; flexibilita; jednoduchá, rychlá a nenáročná montáž. Snadné programování. Vývojová prostředí volně ke stažení. U komplexních řešení je celý systém od jednoho dodavatele. 4. Úspora energií: řízení energetické efektivity budov (např. regulace topení podle předpovědi počasí!). Synergie regulačního systému a energetické analýzy zaručuje vysokou míru úspor. 5. Technická podpora: Pravidelná bezplatná školení pro všechny softwarové nástroje, možnost hotline linky.

20 Topologie monitoringu

21 ZÁKLADNÍ LAYOUT INVERTER TRANSFORMER INVERTER TRANSFORMER

22 RS485 RS485 / MODBUS LAYOUT ZOBRAZUJÍCÍ 500KW CENTRÁLNÍ STŘÍDAČ String String boxy Data komunikace / RS485 Data String Array box DOMAT COM.INTERFACE String Měnič Stringy / String boxy Transformátor

23 Data communication / RS485 PŮDORYS ELEKTRÁRNY S CENTRÁLNÍM STŘÍDAČEM A STRINGBOXY Data RS485 DOMAT COM.INTERFACE RS485 / MODBUS

24

25 Vícenásobný monitoring běžící pod jedním systémem ContPort WWW RC Ware Scada DOMAT Monitoring DOMAT Monitoring DOMAT Monitoring PV site 1 PV site 2 PV site 1

26 Čidlo slunečního osvitu a efektivita FVE

27 Čidlo slunečního osvitu a efektivita FVE Spojením čidla radiace a teploty DOSi 13TC-TKM se solárním integrátorem UI415 Vám bude umožněno dosáhnout ještě lepší kontroly nad účinností a výrobním výkonem Vaší FVE!!

28 REFERENCE Domat Control System je v současnosti instalován na více než 690MWp monitorovaných fotovoltaických elektrárnách v České republice, Slovensku, Německu, Itálii, Belgii a Bulharsku. Největší instalace na dvou ze tří největších FVE ČEZu v České republice: Ševětín (27MWp) a Vranovská Ves (16MWp). V současnosti má Domat zhruba 140 instalací od 100 kw p do 27 MW p. Buďte další!

29 KONTAKTY Domat Control System s.r.o. U Panasonicu 376 CZ Pardubice Školicí středisko Praha Třebízského nám. 424 CZ Klecany Tel.: Fax: Tel.: Fax: info@domat.cz
