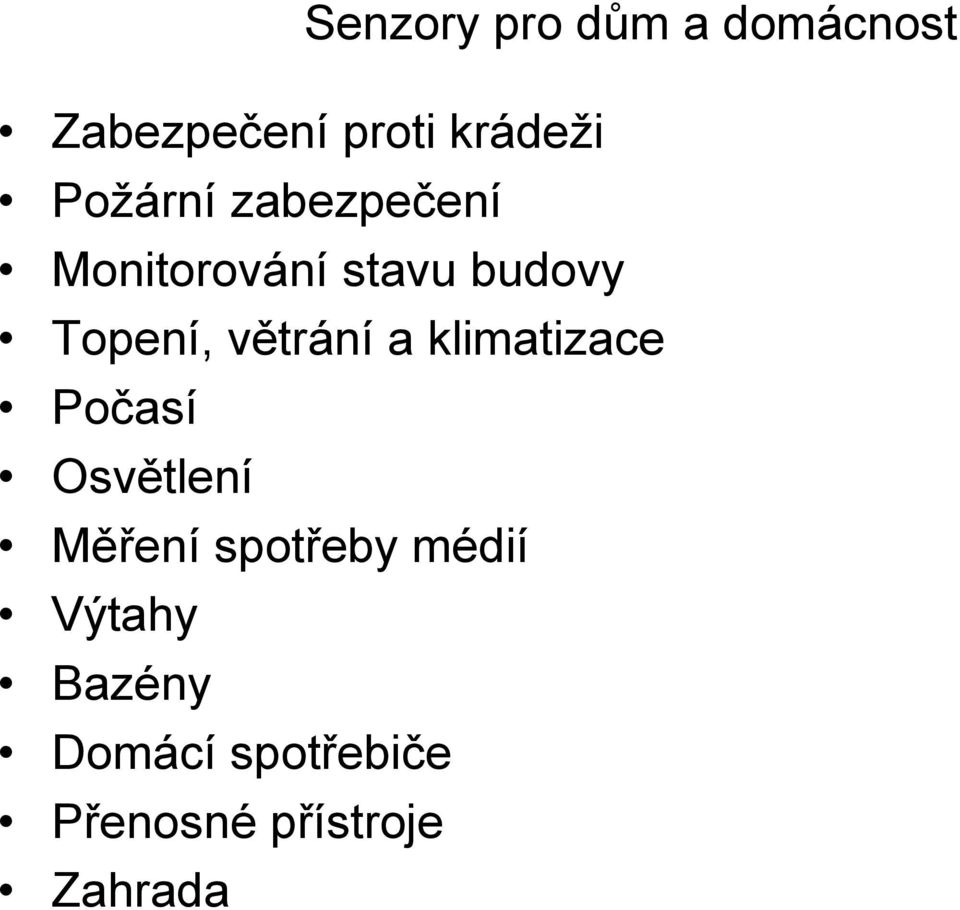

1 Senzory pro dům a domácnost Zabezpečení proti krádeži Požární zabezpečení Monitorování stavu budovy Topení, větrání a klimatizace Počasí Osvětlení Měření spotřeby médií Výtahy Bazény Domácí spotřebiče Přenosné přístroje Zahrada

větrání a klimatizace Počasí Osvětlení Měření spotřeby

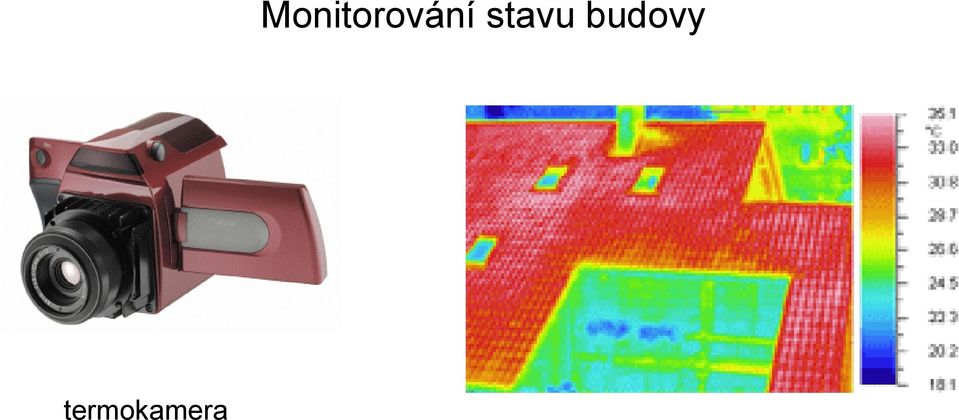

2 termokamera Monitorování stavu budovy

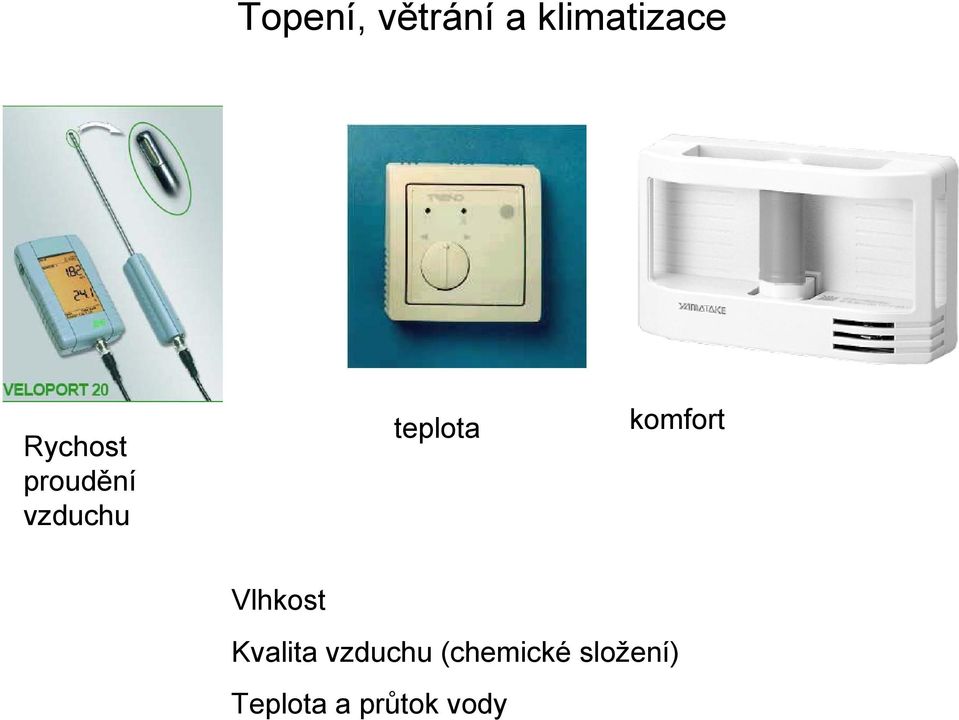

3 Topení, větrání a klimatizace Rychost proudění vzduchu teplota komfort Vlhkost Kvalita vzduchu (chemické složení) Teplota a průtok vody

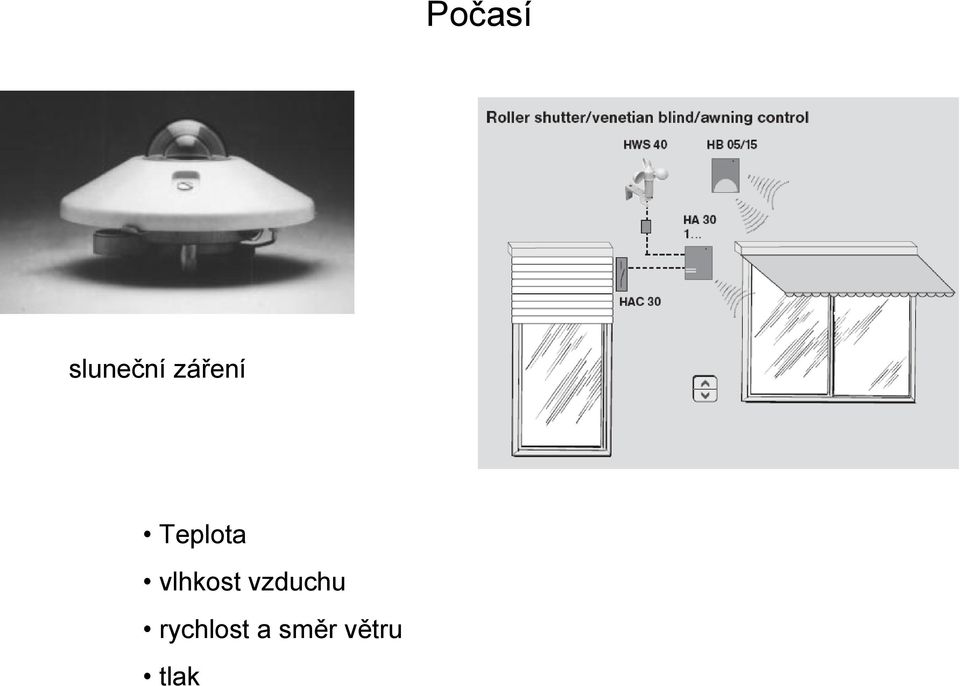

4 Počasí sluneční záření Teplota vlhkost vzduchu rychlost a směr větru tlak

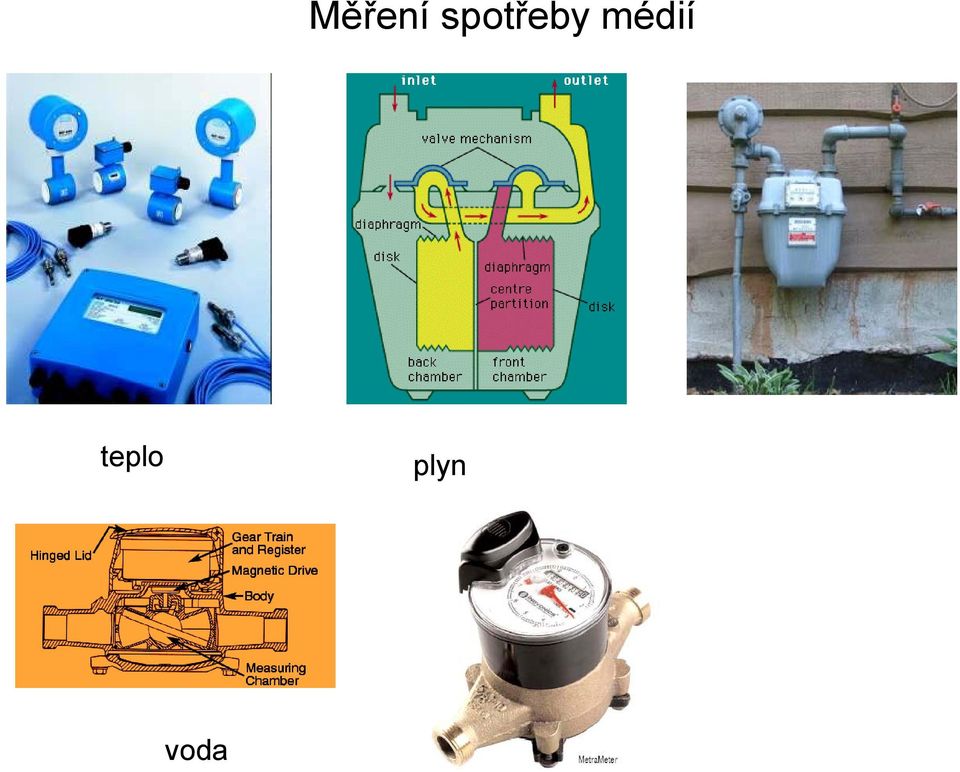

5 Měření spotřeby médií teplo plyn voda

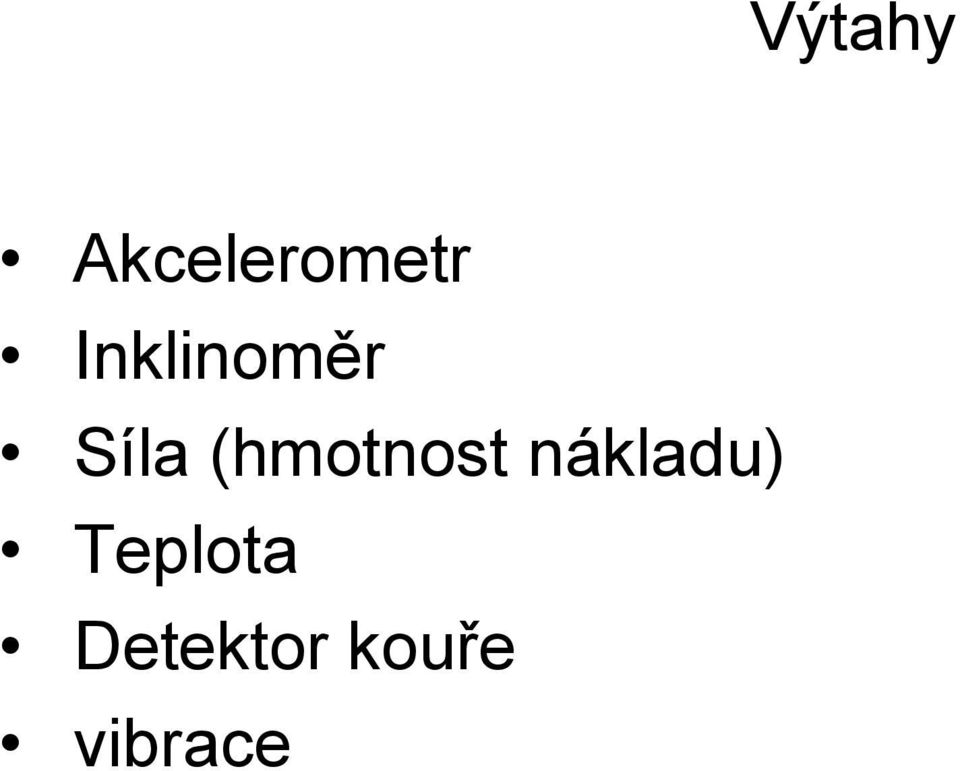

6 Výtahy Akcelerometr Inklinoměr Síla (hmotnost nákladu) Teplota Detektor kouře vibrace

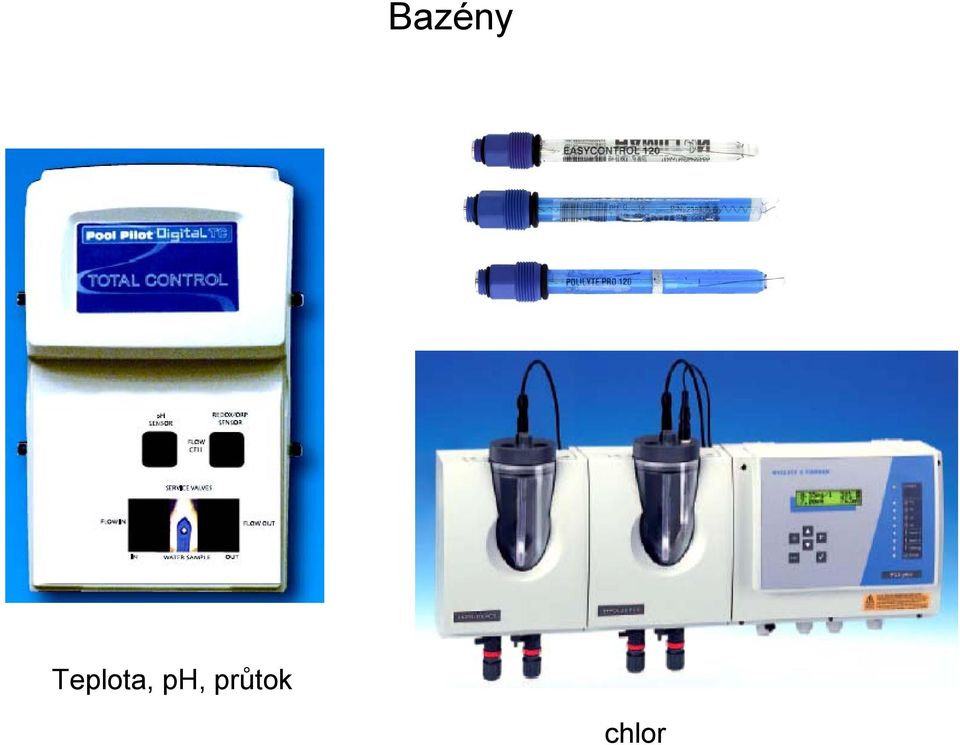

7 Bazény ph Teplota, ph, průtok chlor

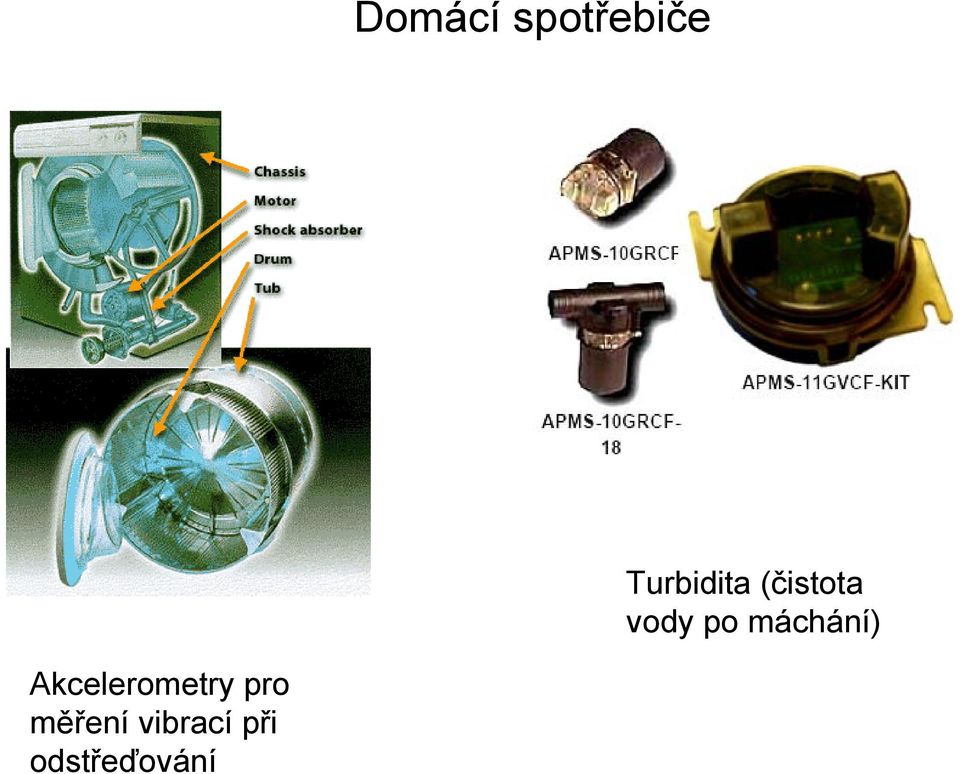

8 Domácí spotřebiče Turbidita (čistota vody po máchání) Akcelerometry pro měření vibrací při odstřeďování

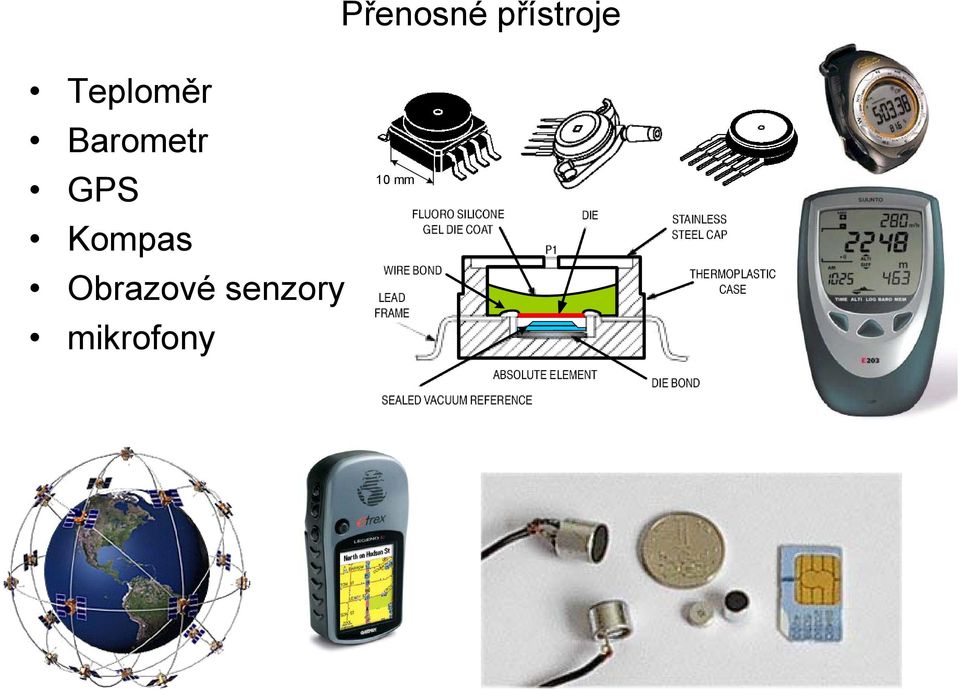

9 Přenosné přístroje Teploměr Barometr GPS Kompas Obrazové senzory mikrofony 10 mm

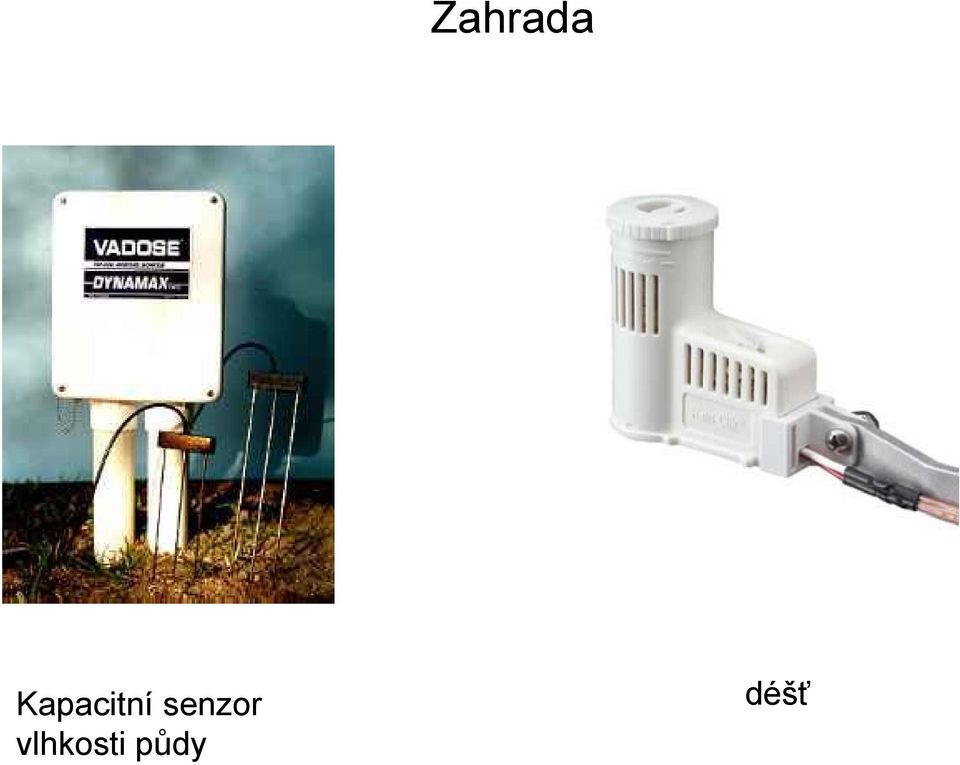

10 Zahrada Kapacitní senzor vlhkosti půdy déšť

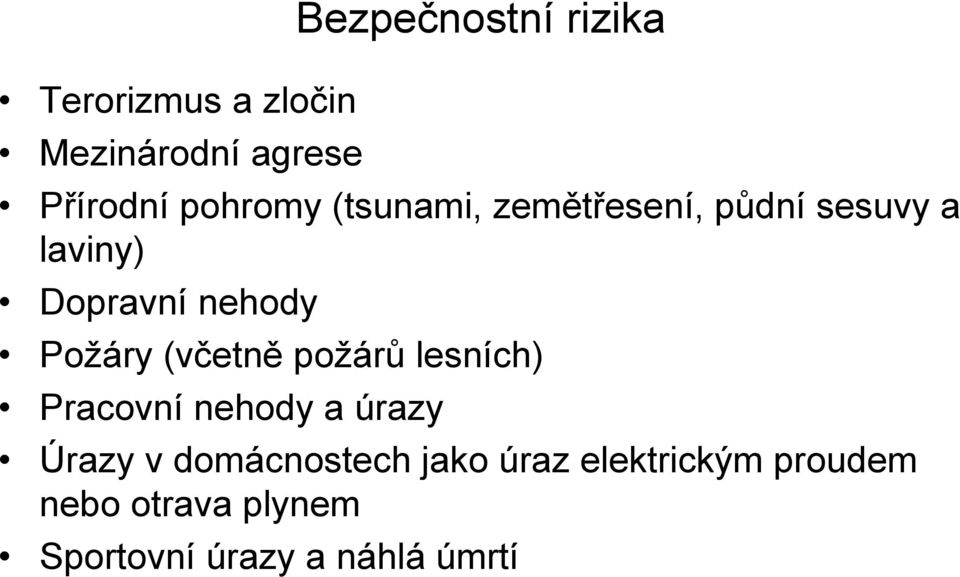

11 Bezpečnostní rizika Terorizmus a zločin Mezinárodní agrese Přírodní pohromy (tsunami, zemětřesení, půdní sesuvy a laviny) Dopravní nehody Požáry (včetně požárů lesních) Pracovní nehody a úrazy Úrazy v domácnostech jako úraz elektrickým proudem nebo otrava plynem Sportovní úrazy a náhlá úmrtí

Požáry (včetně požárů lesních) Pracovní nehody a úrazy Úrazy v

12 Bezpečnostní aplikace senzorů Požární ochrana Bezpečnost obyvatelstva Vojenské systémy Ochrana zdraví obyvatelstva

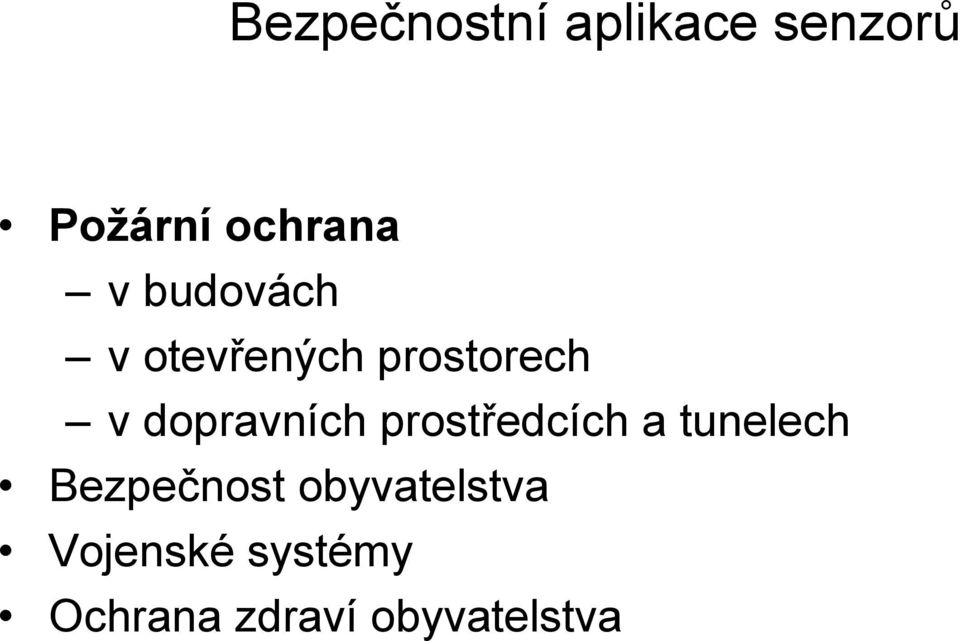

13 Bezpečnostní aplikace senzorů Požární ochrana v budovách v otevřených prostorech v dopravních prostředcích a tunelech Bezpečnost obyvatelstva Vojenské systémy Ochrana zdraví obyvatelstva

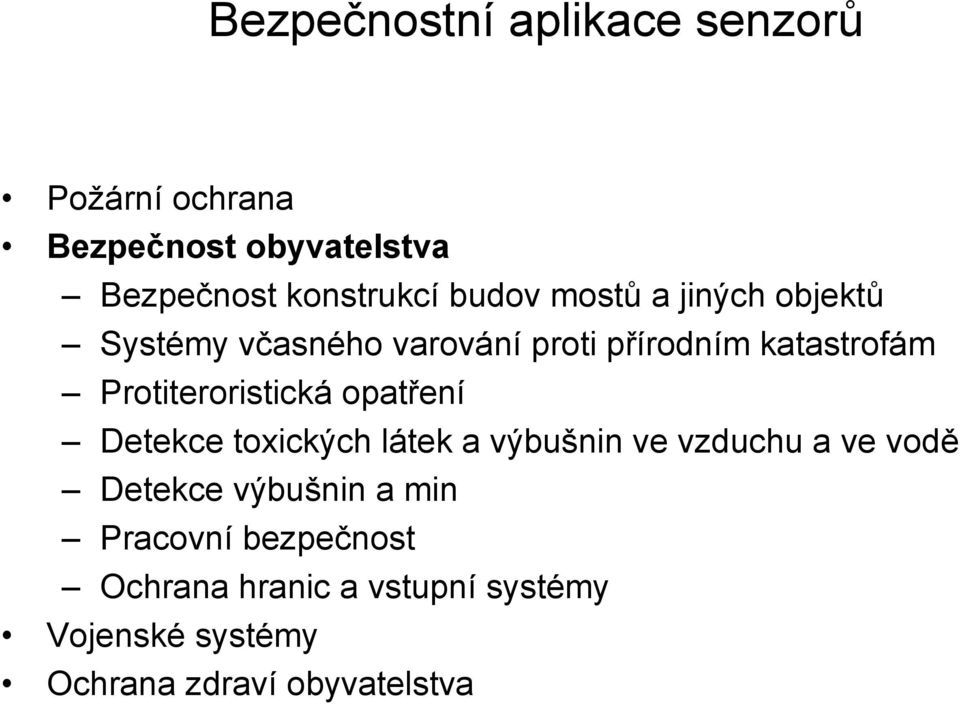

14 Bezpečnostní aplikace senzorů Požární ochrana Bezpečnost obyvatelstva Bezpečnost konstrukcí budov mostů a jiných objektů Systémy včasného varování proti přírodním katastrofám Protiteroristická opatření Detekce toxických látek a výbušnin ve vzduchu a ve vodě Detekce výbušnin a min Pracovní bezpečnost Ochrana hranic a vstupní systémy Vojenské systémy Ochrana zdraví obyvatelstva

Protiteroristická opatření Detekce toxických látek a výbušnin ve vzduchu a ve vodě Detekce

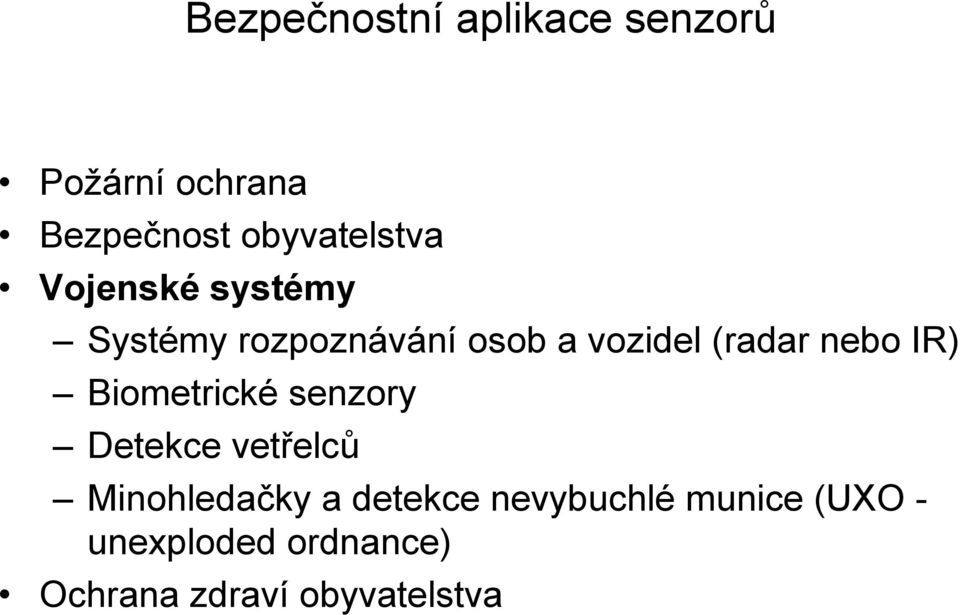

15 Bezpečnostní aplikace senzorů Požární ochrana Bezpečnost obyvatelstva Vojenské systémy Systémy rozpoznávání osob a vozidel (radar nebo IR) Biometrické senzory Detekce vetřelců Minohledačky a detekce nevybuchlé munice (UXO - unexploded ordnance) Ochrana zdraví obyvatelstva

(radar nebo IR) Biometrické senzory Detekce vetřelců Minohledačky a

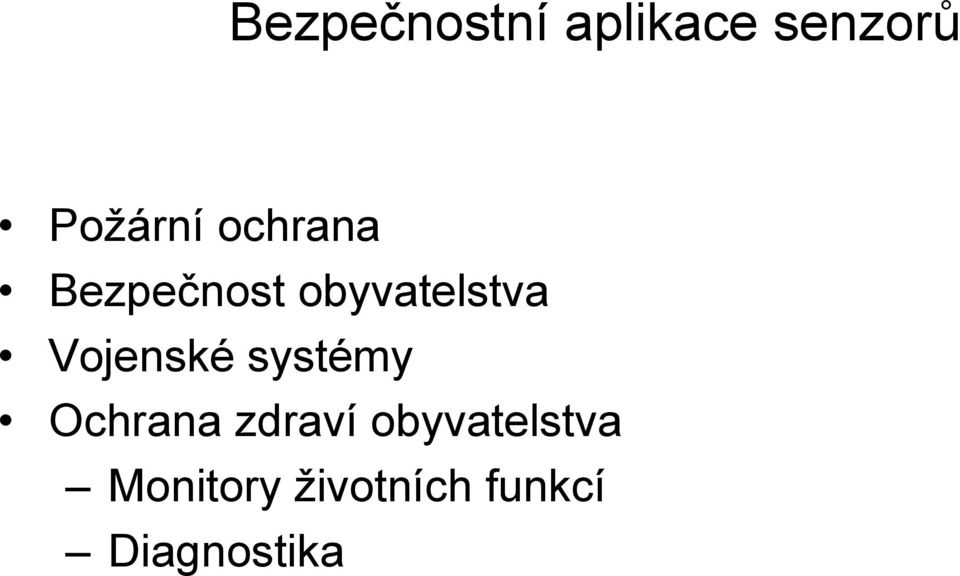

16 Bezpečnostní aplikace senzorů Požární ochrana Bezpečnost obyvatelstva Vojenské systémy Ochrana zdraví obyvatelstva Monitory životních funkcí Diagnostika

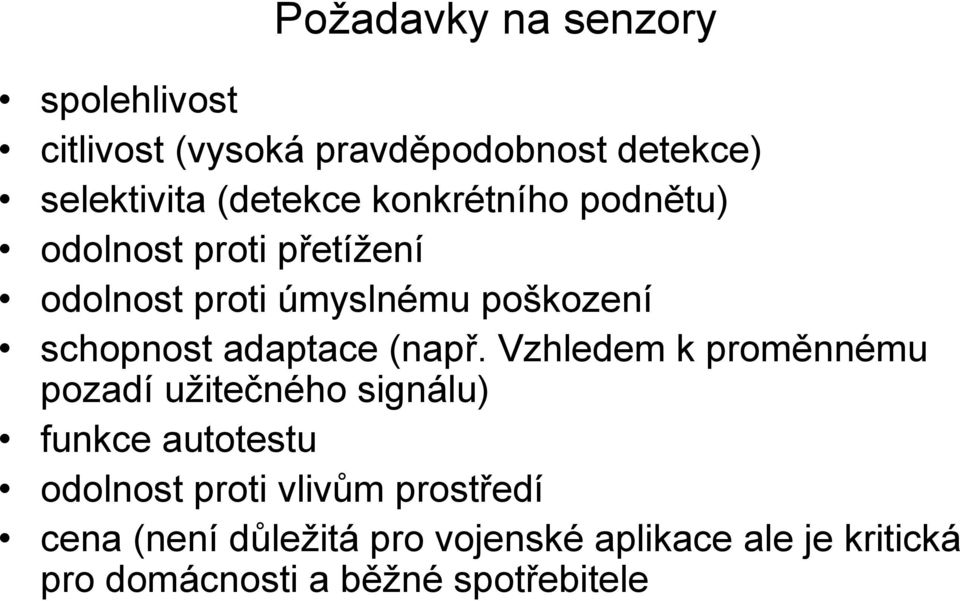

17 Požadavky na senzory spolehlivost citlivost (vysoká pravděpodobnost detekce) selektivita (detekce konkrétního podnětu) odolnost proti přetížení odolnost proti úmyslnému poškození schopnost adaptace (např. Vzhledem k proměnnému pozadí užitečného signálu) funkce autotestu odolnost proti vlivům prostředí cena (není důležitá pro vojenské aplikace ale je kritická pro domácnosti a běžné spotřebitele

18 Požární detektory IONIZAČNÍ DETEKTOR KOUŘE OPTICKÝ DETEKTOR KOUŘE - rozptyl světla TEPLOTNÍ DETEKTOR OHNĚ monitoruje teplotu a její růst Detektory záření (UV a IR) Optický vláknový senzor monitorování teploty v tunelech reflektometrie Senzory CO - elektrochemické

růst Detektory záření (UV a IR) Optický vláknový senzor

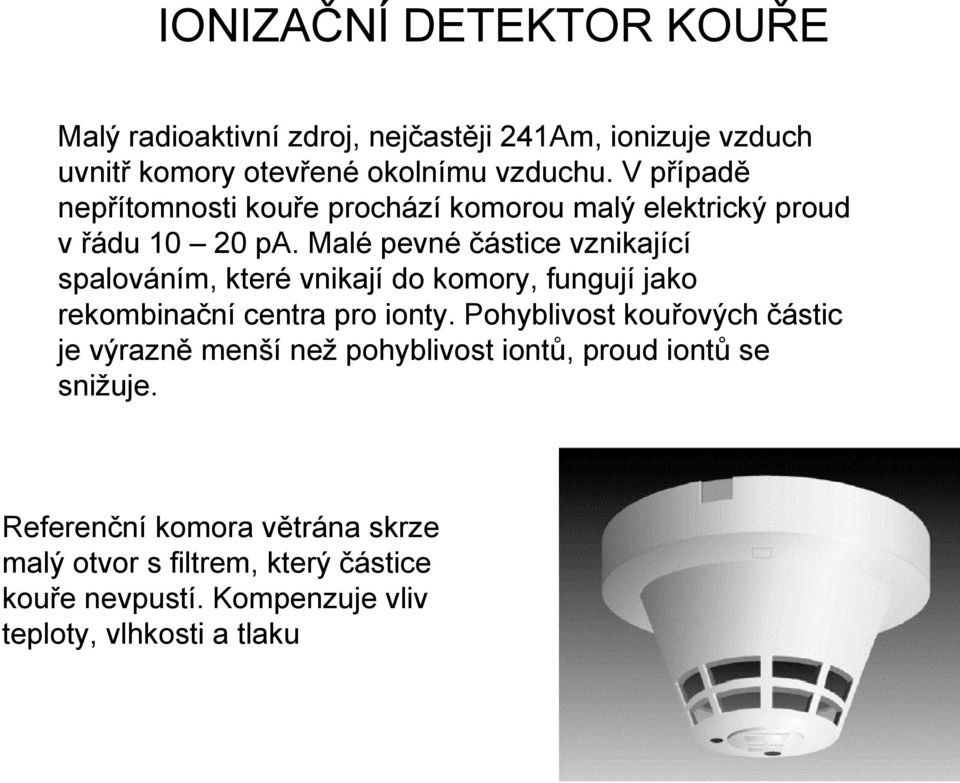

19 IONIZAČNÍ DETEKTOR KOUŘE Malý radioaktivní zdroj, nejčastěji 241Am, ionizuje vzduch uvnitř komory otevřené okolnímu vzduchu. V případě nepřítomnosti kouře prochází komorou malý elektrický proud v řádu pa. Malé pevné částice vznikající spalováním, které vnikají do komory, fungují jako rekombinační centra pro ionty. Pohyblivost kouřových částic je výrazně menší než pohyblivost iontů, proud iontů se snižuje. Referenční komora větrána skrze malý otvor s filtrem, který částice kouře nevpustí. Kompenzuje vliv teploty, vlhkosti a tlaku

Malé pevné částice vznikající spalováním, které vnikají do komory, fungují jako rekombinační centra pro ionty.

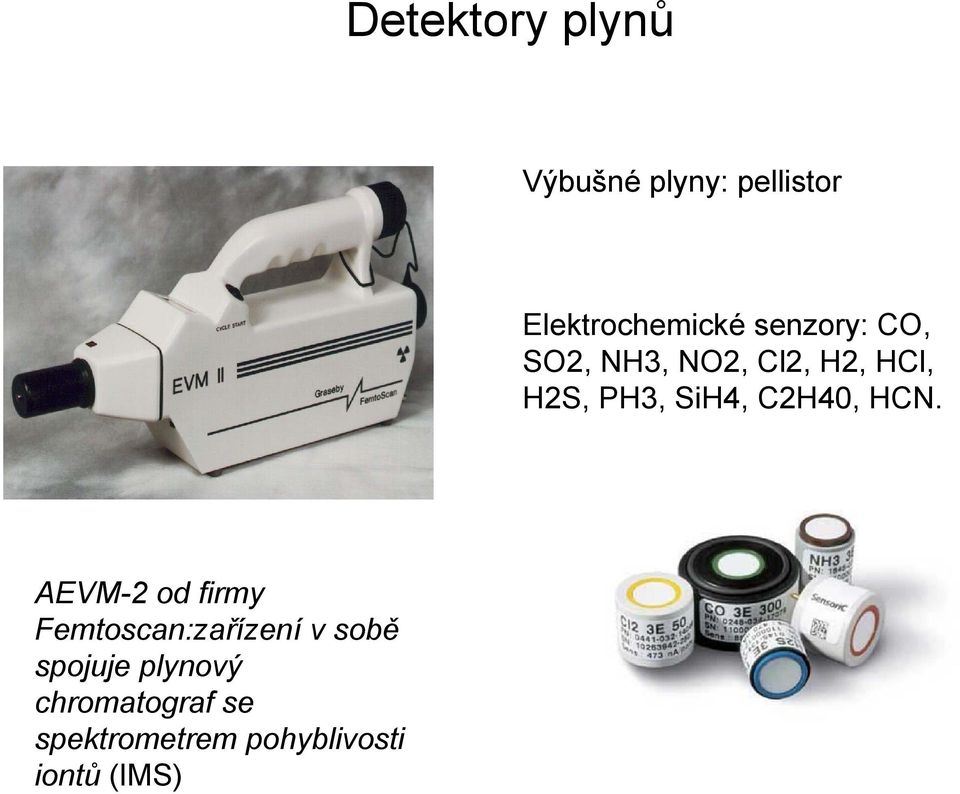

20 Detektory plynů Výbušné plyny: pellistor Elektrochemické senzory: CO, SO2, NH3, NO2, Cl2, H2, HCl, H2S, PH3, SiH4, C2H40, HCN. AEVM-2 od firmy Femtoscan:zařízení v sobě spojuje plynový chromatograf se spektrometrem pohyblivosti iontů (IMS)

21 Detektory plynů Polovodičové senzory (SnO x ): C2H6 (Metan) H2 CO CO2 NH3 (čpavek) Plamenový ionisační detektor, Fotoionizační detektory

22 Detektory plynů Quartz crystal Gold electrodes Quartz Wafer Gold electrodes a) b) Rezonanční krystalový chemický senzor (Quarz Microbalane - QCM) SAW Barevné indikátory

23 povrchová plasmonová rezonance (SPR) Detektory plynů

24 Střežení prostoru Ultrazvukový a mikrovlnný dopplerovský senzor pohybu

25 Střežení prostoru kamera Senzor rozbití skla: - kontaktní piezo - akustické PIR senzory

26 Střežení prostoru Taktilní senzory Polohový snímač. Dveře, okna jazýčkový kontakt

27 Střežení prostoru Kapacitní senzory Světelná závora

28 Kontrola přístupu: biometrické Rozpoznávání obličeje Oční duhovka Otisk prstů kapacitně nebo opticky

29 Hledání a detekce vodivých předmětů Vířivé proudy

30 Hledání a detekce feromagnetických předmětů magnetometry

31 Monitory vitálních funkcí Krev nasycená kyslíkem pohlcuje v porovnání s nenasycenou jinak světlo Senzor frekvence tepu spojený s oximetrem a teploměrem

32 turbidimetr Detekce čistoty vody

33 Senzor elektrického pole 250V/m (nízké nebezpečí) 100 kv/m (blesk) použití: rozvodny, letadla Technologie: rotační kapacitor

34 Lékařské aplikace senzorů

35 Taktilní senzor pro kathetr

36 MEMS hustoměr Comparison between common glass tube densitometer and MEMS density sensor MEMS density sensors MEMS tube filled with sample Densitometr

37 Detektor alkoholu

38 Elektrochemický monitor glukozy Test strip with a needle Electrochemical Glucose Monitor

39 Krevní plyny

40 IR detektor CO 2

41 Detektor kyslíku 2 ZrO 2 disky: jeden jako detektor, druhý jako kyslíková pumpa. Prac. Teplota C

42 Ultrazvukové senzory

43 CCD snímač pro radiografii

44 Plynový ionizační detektor pro CT

45 Scintilační detektor pro CT

46 Krevní tlak

47 Optický vláknový teploměr Pro hypertermii a další aplikace uvnitř těla

48 Průtokoměry pro respirometrii
