1 Příjemné a zdravé obytné prostředí s větrací technikou LUNOS

2 VĚTRÁNÍ Dříve probíhala výměna vzduchu četnými spárami ve vnějších stěnách budovy, např. v oknech. Vlhký a znečištěný vzduch z místností mohl unikat a často tak bylo dosahováno až pětinásobné výměny vzduchu v bytech za hodinu. Kondenzát se bez dalších následků vytvářel jen na chladných sklech oken. Větrání dosud probíhalo jen jako odvětrávání prostor bez oken. Koupelny uvnitř budovy byly při používání odvětrávány ve spojení s časovým doběhem. Přívod venkovního vzduchu probíhal přes netěsnosti budovy. Ve zbývajících prostorách bytu bylo větrání také zajištěno vzduchovou prostupností venkovních stěn. Vzduch může být nasycen jen omezeným množstvím vlhkosti. Toto množství je přitom závislé na teplotě: teplý vzduch může přijmout větší množství vlhkosti než studený. Pokud se teplý, vlhký vzduch ochladí, např. na chladné ploše, dojde ke kondenzaci: voda se vysráží". Vidíte to vždy v létě na sklenici s chlazeným nápojem. Nebezpečí tvorby plísní: na chladnějších místech venkovní stěny, např. v rozích se vlhkost ze vzduchu může srážet jako kondenzát, čímž vzniká ideální prostředí pro plísně. Ochrana před vznikem škod z vlhkosti větráním: vlhkost, obsažená ve vzduchu v místnostech může být redukována jen účinným větráním. Spolu s vlhkostí jsou ze vzduchu odváděny zároveň i škodlivé látky. Pro sanované a nové obytné budovy platí nařízení o úsporách energie. Budovy musejí být téměř vzduchotěsné. Větrání spárami v budovách tak odpadá a uživatel bytu musí aktivně větrat. Vzhledem k vysokým nákladům na energie se však větrá příliš málo. Dochází ke vzniku škod z vlhkosti, čímž trpí zdraví obyvatel a substance domů. Stále čistý vzduch i přes těsné spáry Účinného větrání okny bez zbytečných ztrát energie může uživatel dosáhnout jen stěží. Větrá se totiž buď příliš mnoho, nebo příliš málo a přitom obojí je chybné.* Čerstvý vzduch si tedy potřebuje najít novou cestu a tu nabízí právě LUNOS - systémy větrání bytů, které přivádějí regulované množství čistého vzduchu podle potřeby a odvádějí rychle a decentně odpadní vzduch včetně všech škodlivin z objektu ven. Současně udržují nízkou hodnotu vzdušné vlhkosti a neposkytují šanci plísním a roztočům. Správná míra větrání pro ochranu a úspory Plíseň může vznikat již od relativní vlhkosti 60 %. Vlhké stěny mají horší izolační vlastnosti. Pomocí správného větrání bytu je v závislosti na relativní vlhkosti bytový prostor odvětráván v minimálním potřebném objemu. Je tak vždy zajištěna zdravá a komfortní kvalita vzduchu. Ve srovnání se starou, netěsnou budovou jsou navíc ztráty topení při větrání redukovány na 1/10. Dříve: 5-násobná výměna vzduchu netěsnostmi budovy V současnosti: 0,5-násobná výměna vzduchu pomocí větracího systému * 20 % plísně hovoří jasnou řečí. V každém pátém bytě se větrá příliš málo! (Bischof W. Výsledky průzkumu provedeného v SRN o příčinách škod způsobených vlhkem a o zatížení plísněmi v bytech, Schornsteinfegerhandwerk č. 7/02, 2002)

3 PRINCIP Kvalita je to, co přetrvá věky Na začátku byla inovace: firma LUNOS vynalezla větrací cihly jako pasivní větrací systém pro kuchyňské skříňky větrané zvenčí v letech hospodářského zázraku to bylo nové a praktické řešení, využívané pro návrhy bytů. O něco málo později se firma LUNOS stala jedním z nejznámějších výrobců systémů pro větrání bytových prostor. Řešení byla kompatibilní s používanými materiály a měla mimořádně dlouhou dobu životnosti. Vyznačovala se komponenty, které zajišťovaly citelně lepší klima a zdravé bydlení. A to je pro ně charakteristické i dnes. Tím se firma LUNOS stala jedním z hlavních partnerů pro sanace i novou výstavbu. Větrací systémy LUNOS jsou založeny na proudění vzduchu celým obytným prostorem podle potřeby. Podle potřeby a stupně vlhkosti ventilátory transportují odpadní vzduch z koupelny, kuchyně, WC nebo umývárny do volného prostoru nebo šachet odváděného vzduchu. Tím vzniká v obytném prostoru slabý podtlak. Na základě tohoto podtlaku pak čerstvý, filtrovaný vzduch proniká prostupy v obvodových stěnách do obývacího pokoje a ložnice, dětského pokoje a pracovních prostor. Prostupy venkovních stěn zajišťují přívod čerstvého venkovního vzduchu bez průvanu. Pojistka proti tlaku větru a nárazová deska přitom zaručují komfortní prostředí: i při větru proudí do větraných prostor jen potřebné množství vzduchu, toto pomocí nárazové desky rozvířeno a rozptýleno do vzduchu místnosti. Tlumič zajišťuje, aby i u dopravních tepen byl hluk účinně izolován. Přepouštěcí otvory ve dveřích zajišťují propojení mezi místy s přiváděným a odváděným vzduchem. Transport čerstvého vzduchu je tedy nepřetržitý: zvenčí nejprve do obytného prostoru, potom do míst s odpadním vzduchem. Bez hluku, průvanu, škodlivin. To, že nevzniká průvan, je důsledkem zabezpečení proti tlaku větru a omezení objemového proudu v prvcích, které vzduch přivádějí. Integrované tlumiče hluku zaručují, že ani v bytech situovaných u silně frekventovaných komunikací se do domů nedostane nic jiného než vzduch. To Vám zajistí klid: protihluková ochrana Obytné a provozní prostory se stále více sbližují. Lidé se však cítí dobře pouze mezi tichými stěnami". Větrací systémy LUNOS splňují vysoké požadavky, které jsou kladené na stavby z hlediska protihlukové ochrany (hladina hluku IV V). Posudky potvrzují vynikající hodnoty dosahované tímto zařízením. LUNOS je více než jen klima bytového prostoru Větrací systémy LUNOS zajišťují čisté a hygienické větrání podle konkrétních potřeb ve všech prostorách bytu a zaručují tak suché stěny bez výskytu plísně. Navíc znamenají značné úspory nákladů na vytápění, a to při nízkých pořizovacích a provozních nákladech. Samozřejmostí je kvalita a bezpečnost. Alergici si konečně mohou vydechnout, protože vznášené látky zůstávají díky účinné filtraci za dveřmi. Systém dovolí vstup do Vašeho domu jen tomu, co je dobré. A navíc ve správné míře: je-li obsah vzdušné vlhkosti v místnosti trvale nižší než 50 %, cítíme se dobře lidé i stavba jsou zdraví. Proto větrací systémy LUNOS regulují potřebnou výměnu vzduchu na základě hlavní veličiny, kterou je vlhkost. Se systémem větrání LUNOS se majitelé bytů již nemusí o nic starat - regulace větrání podle potřeby: Tolik vzduchu kolik je nutné, tak málo, kolik je možné.

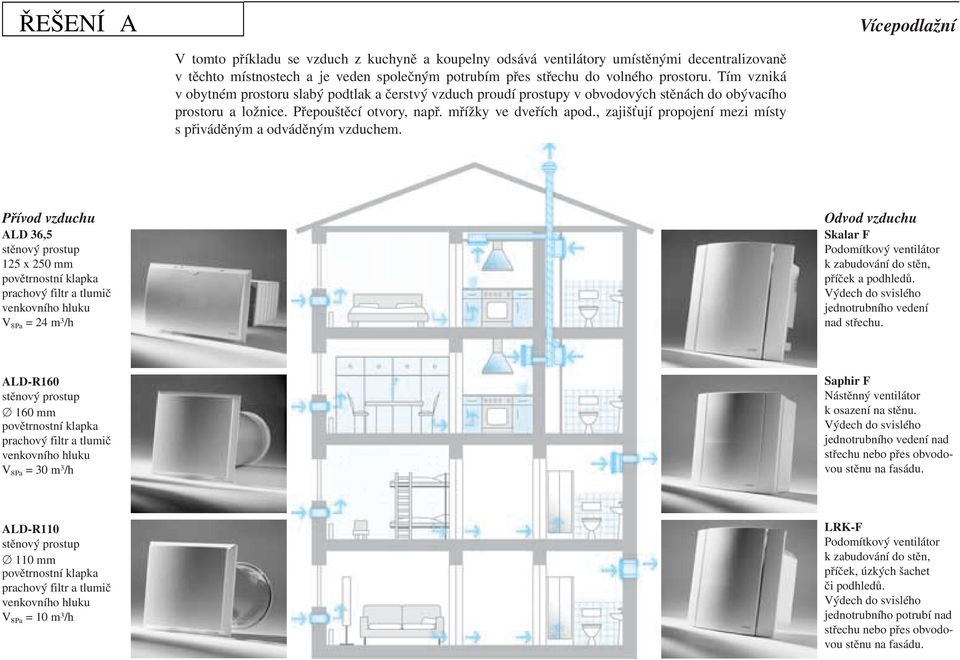

4 ŘEŠENÍ A Vícepodlažní V tomto příkladu se vzduch z kuchyně a koupelny odsává ventilátory umístěnými decentralizovaně v těchto místnostech a je veden společným potrubím přes střechu do volného prostoru. Tím vzniká v obytném prostoru slabý podtlak a čerstvý vzduch proudí prostupy v obvodových stěnách do obývacího prostoru a ložnice. Přepouštěcí otvory, např. mřížky ve dveřích apod., zajišťují propojení mezi místy s přiváděným a odváděným vzduchem. Přívod vzduchu stěnový prostup 125 x 250 mm povětrnostní klapka prachový filtr a tlumič venkovního hluku V 8Pa = 24 m 3 /h Odvod vzduchu Skalar F Podomítkový ventilátor k zabudování do stěn, příček a podhledů. jednotrubního vedení nad střechu. ALD-R160 stěnový prostup 160 mm povětrnostní klapka prachový filtr a tlumič venkovního hluku V 8Pa = 30 m 3 /h Saphir F Nástěnný ventilátor k osazení na stěnu. jednotrubního vedení nad střechu nebo přes obvodovou stěnu na fasádu. ALD-R110 stěnový prostup 110 mm povětrnostní klapka prachový filtr a tlumič venkovního hluku V 8Pa = 10 m 3 /h LRK-F Podomítkový ventilátor k zabudování do stěn, příček, úzkých šachet či podhledů. jednotrubního potrubí nad střechu nebo přes obvodovou stěnu na fasádu.

5 obytné domy ŘEŠENÍ B I v tomto případě je spotřebovaný vzduch odsáván z prostoru kuchyně a koupelny. Odtah je však zajištěn přístroji pro současné odvětrání více místností (2-3), které pak odpadní vzduch odvádějí buď společným potrubím nad střechu, nebo obvodovou stěnou na fasádu. I zde se tedy v obytném prostoru vytváří slabý podtlak a čerstvý vzduch proudí prostupy v obvodových stěnách do obývacího prostoru a ložnice. Přepouštěcí otvory, např. mřížky ve dveřích apod., zajišťují propojení mezi místy s přiváděným a odváděným vzduchem. Přívod vzduchu stěnový prostup 125 x 250 mm povětrnostní klapka prachový filtr a tlumič venkovního hluku V 8Pa = 24 m 3 /h ALD-R160 stěnový prostup 160 mm povětrnostní klapka, prachový filtr a tlumič venkovního hluku V 8Pa = 30 m 3 /h ALD-R110 stěnový prostup 110 mm povětrnostní klapka prachový filtr a tlumič venkovního hluku V 8Pa = 10 m 3 /h Odvod vzduchu LUNOMAT F Ventilátor pro současné odvětrání až 3 prostor. Montáž do mezistěn, šachet, podhledů apod. jednotrubního vedení nad střechu nebo přes obvodovou stěnu na fasádu. Skalar-2 F Podomítkový ventilátor k odvětrání dvou prostor (např. koupelna a WC). Zabudován do stěn, příček či podhledů apod. jednotrubního vedení nad střechu domu. LRK-2 F Podomítkový ventilátor k odvětrání dvou prostor. Zabudován do stěn, úzkých šachet, podhledů, ale i do obvodových stěn. jednotrubního vedení nad střechu domu.

6 ŘEŠENÍ C Rodinné Přívod vzduchu U tohoto příkladu je spotřebovaný odpadní vzduch z koupelny a kuchyně odváděn buď krátkým vedením střechou, nebo se ventilátory montují na obvodovou stěnu nebo do ní. Odpadní vzduch je pak transportován ven přímo. Díky slabému podtlaku, který takto vzniká v obytném prostoru, proudí mírně čerstvý vzduch prostupy v obvodových stěnách do obývacích místností a ložnice. Přepouštěcí otvory, např. mřížky ve dveřích apod., zajišťují propojení mezi místy s přiváděným a odváděným vzduchem. stěnový prostup 125 x 250 mm povětrnostní klapka, prachový filtr a tlumič venkovního hluku V 8Pa = 24 m 3 /h Odvod vzduchu Saphir F Nástěnný ventilátor k osazení na stěnu. jednotrubního vedení nad střechu nebo přes obvodovou stěnu na fasádu. ALD-R160 stěnový prostup 160 mm povětrnostní klapka, prachový filtr a tlumič venkovního hluku V 8Pa = 30 m 3 /h Skalar F Podomítkový ventilátor k zabudování do stěn, příček a podhledů. jednotrubního vedení nad střechu. ALD-R110 stěnový prostup 110 mm povětrnostní klapka, prachový filtr a tlumič venkovního hluku V 8Pa = 10 m 3 /h LRK-F Podomítkový ventilátor k zabudování do stěn, příček, úzkých šachet či podhledů. jednotrubního potrubí nad střechu nebo přes obvodovou stěnu na fasádu.

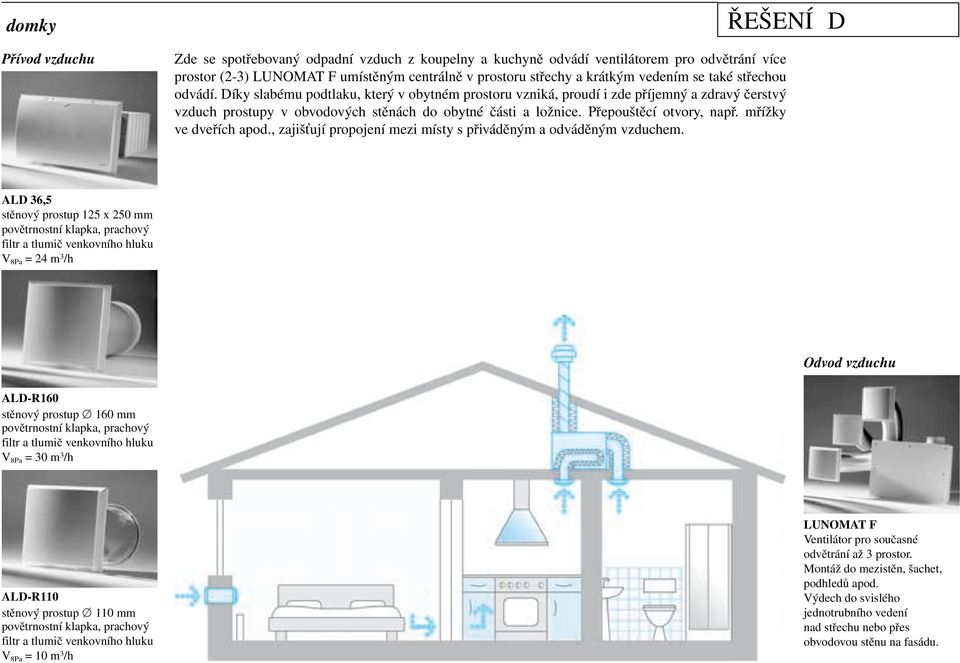

7 domky Přívod vzduchu ŘEŠENÍ D Zde se spotřebovaný odpadní vzduch z koupelny a kuchyně odvádí ventilátorem pro odvětrání více prostor (2-3) LUNOMAT F umístěným centrálně v prostoru střechy a krátkým vedením se také střechou odvádí. Díky slabému podtlaku, který v obytném prostoru vzniká, proudí i zde příjemný a zdravý čerstvý vzduch prostupy v obvodových stěnách do obytné části a ložnice. Přepouštěcí otvory, např. mřížky ve dveřích apod., zajišťují propojení mezi místy s přiváděným a odváděným vzduchem. stěnový prostup 125 x 250 mm povětrnostní klapka, prachový filtr a tlumič venkovního hluku V 8Pa = 24 m 3 /h Odvod vzduchu ALD-R160 stěnový prostup 160 mm povětrnostní klapka, prachový filtr a tlumič venkovního hluku V 8Pa = 30 m 3 /h ALD-R110 stěnový prostup 110 mm povětrnostní klapka, prachový filtr a tlumič venkovního hluku V 8Pa = 10 m 3 /h LUNOMAT F Ventilátor pro současné odvětrání až 3 prostor. Montáž do mezistěn, šachet, podhledů apod. jednotrubního vedení nad střechu nebo přes obvodovou stěnu na fasádu.

8 ŘEŠENÍ E Koncepce větrání RD skica komora, odkládací míst. 6,5 m 2 wc + koupelna 7,54 m 2 předsíň 5,36 m 2 zádveří 3,07 m 2 pokoj 10,37 m 2 Obytná plocha: 38,97 m 2 respektive 101 m 3 Dosažená výměna vzduchu: 0,3 až 0,8 za hodinu, a to dle vlhkosti vzduchu kuchyně 7,54 m 2 jídelna 8,93 m 2 obývací pokoj 19,67 m 2 Skalar-2F V = m 3 /h Vybrané zásady k navrhování a realizaci systému kontrolovaného větrání bytů od firmy LUNOS: Projektování: Koupelny, toalety a kuchyně obsahují po jednom větracím přístroji Každý prostor, ve kterém se pobývá, obývací pokoj a ložnice atd. by měl obsahovat nejméně jeden prostup ve vnější stěně Plánování počtu prvků pro přívod vzduchu podle nutné výměny vzduchu a počtu větracích zařízení V kuchyni by neměla být digestoř, lepší je cirkulující vzduch a odtahový ventilátor Otevřená ohniště (např. krb) by měla být provozována s přívodem vzduchu nezávislým na vzduchu v místnosti Dveře v bytě (domě) s otvory pro proudění vzduchu (či podříznuté) Uspořádání prvků pro přívod vzduchu ve vnější stěně podle vytápěných ploch, aby se zabránilo nežádoucímu proudění. Nejlepší je vestavba mezi okno a otopné těleso nebo vedle okna v blízkosti otopného tělesa. V případě podlahového či stěnového topení by měly být prvky pro přívod vzduchu instalovány pod stropem. Použití pylových filtrů možné Je nutno respektovat případné protipožární požadavky Provádění: Jsou prostupy ve vnějších stěně přístupné pro výměnu filtru a k případnému čištění? Jsou ve dveřích pokojů otvory pro řízené proudění vzduchu? Je odtahové potrubí v nezateplených zónách izolováno? Byly uživatelům bytů předány potřebné informace o systému? Byl uživatelům bytů předán kontakt na prodejce náhradních filtrů? V 8Pa = 24 m 3 /h

9 KOMPONENTY Komponenty větracího systému LUNOS jsou vhodné pro všechny typy budov: Od rodinných domků a montovaných staveb po vícepodlažní či vysokopodlažní obytné domy nebo kancelářské budovy. LUNOS nalezne pro každý objekt, stěnu či střechu optimální větrací zařízení. Prvky pro přívod čerstvého vzduchu Odtahové ventilátory průřez 125 x 250 mm objemový průtok při: 8 Pa - 24 m 3 /h 4 Pa - 18 m 3 /h normová diference zvukových hladin: Dnw = 46 db ALD-R160 průřez 160 mm objemový průtok při: 8 Pa - 30 m 3 /h 4 Pa - 21 m 3 /h normová diference zvukových hladin: Dnw = 52 db Saphir-F nástěnný jednoprostorový vzduchový výkon m 3 /h vlhkostní regulace % max.tlaková diference 235 Pa příkon 7,5 27,5 W hladina akust.tlaku od 28 db Skalar-SF podmítkový jednoprostorový vzduchový výkon m 3 /h vlhkostní regulace % max.tlaková diference 58 Pa příkon 5,5 35 W hladina akust.tlaku od 27 db LUNOMAT-F pro současné odvětrání až 3 prostor (místností) vzduchový výkon m 3 /h vlhkostní regulace % max.tlaková diference 72 Pa příkon 12,5 44 W hladina akust.tlaku od 33 db Skalar-2F pro současné odvětrání dvou prostor vzduchový výkon m 3 /h vlhkostní regulace % max.tlaková diference 58 Pa příkon 5,5 35 W hladina akust.tlaku od 27 db ALD-R110 průřez 110 mm objemový průtok při: 8 Pa - 10 m 3 /h 4 Pa - 7 m 3 /h normová diference zvukových hladin: Dnw = 48 db LRK-SF podomítkový jednoprostorový vzduchový výkon m 3 /h vlhkostní regulace % max.tlaková diference 55 Pa příkon 9,5 44 W hladina akust.tlaku od 33 db LRK-2F pro současné odvětrání dvou prostor vzduchový výkon m 3 /h vlhkostní regulace % max.tlaková diference 72 Pa příkon 9,5 44 W hladina akust.tlaku od 33 db

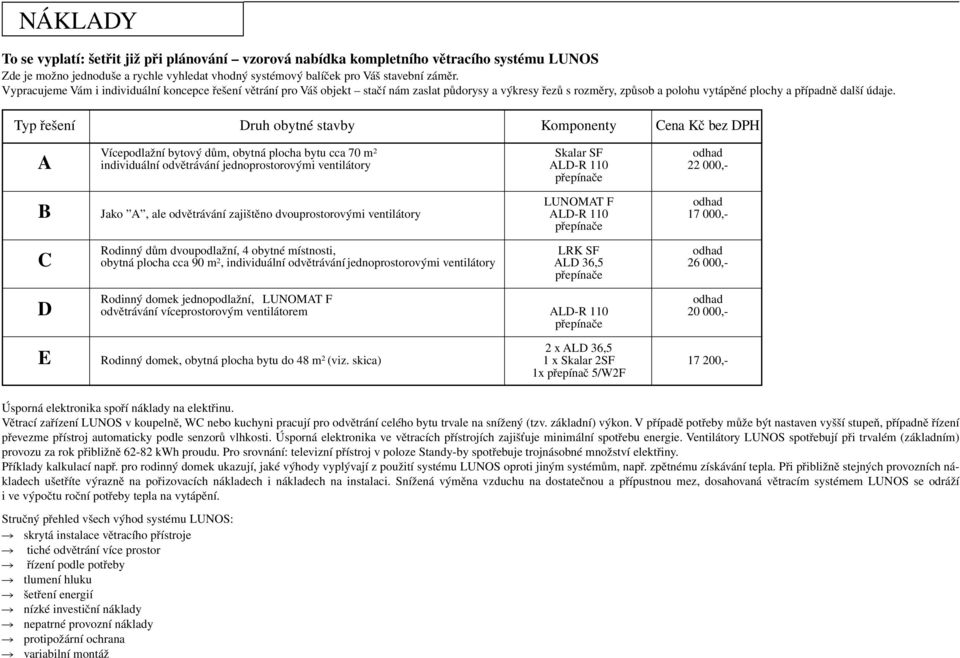

10 NÁKLADY To se vyplatí: šetřit již při plánování vzorová nabídka kompletního větracího systému LUNOS Zde je možno jednoduše a rychle vyhledat vhodný systémový balíček pro Váš stavební záměr. Vypracujeme Vám i individuální koncepce řešení větrání pro Váš objekt stačí nám zaslat půdorysy a výkresy řezů s rozměry, způsob a polohu vytápěné plochy a případně další údaje. Typ řešení Druh obytné stavby Komponenty Cena Kč bez DPH A Vícepodlažní bytový dům, obytná plocha bytu cca 70 m 2 individuální odvětrávání jednoprostorovými ventilátory Skalar SF ALD-R 110 odhad ,- přepínače B Jako A, ale odvětrávání zajištěno dvouprostorovými ventilátory LUNOMAT F ALD-R 110 odhad ,- přepínače C Rodinný dům dvoupodlažní, 4 obytné místnosti, obytná plocha cca 90 m 2, individuální odvětrávání jednoprostorovými ventilátory LRK SF odhad ,- přepínače D Rodinný domek jednopodlažní, LUNOMAT F odvětrávání víceprostorovým ventilátorem ALD-R 110 odhad ,- přepínače E Rodinný domek, obytná plocha bytu do 48 m 2 (viz. skica) 2 x 1 x Skalar 2SF ,- 1x přepínač 5/W2F Úsporná elektronika spoří náklady na elektřinu. Větrací zařízení LUNOS v koupelně, WC nebo kuchyni pracují pro odvětrání celého bytu trvale na snížený (tzv. základní) výkon. V případě potřeby může být nastaven vyšší stupeň, případně řízení převezme přístroj automaticky podle senzorů vlhkosti. Úsporná elektronika ve větracích přístrojích zajišťuje minimální spotřebu energie. Ventilátory LUNOS spotřebují při trvalém (základním) provozu za rok přibližně kwh proudu. Pro srovnání: televizní přístroj v poloze Standy-by spotřebuje trojnásobné množství elektřiny. Příklady kalkulací např. pro rodinný domek ukazují, jaké výhody vyplývají z použití systému LUNOS oproti jiným systémům, např. zpětnému získávání tepla. Při přibližně stejných provozních nákladech ušetříte výrazně na pořizovacích nákladech i nákladech na instalaci. Snížená výměna vzduchu na dostatečnou a přípustnou mez, dosahovaná větracím systémem LUNOS se odráží i ve výpočtu roční potřeby tepla na vytápění. Stručný přehled všech výhod systému LUNOS: skrytá instalace větracího přístroje tiché odvětrání více prostor řízení podle potřeby tlumení hluku šetření energií nízké investiční náklady nepatrné provozní náklady protipožární ochrana variabilní montáž

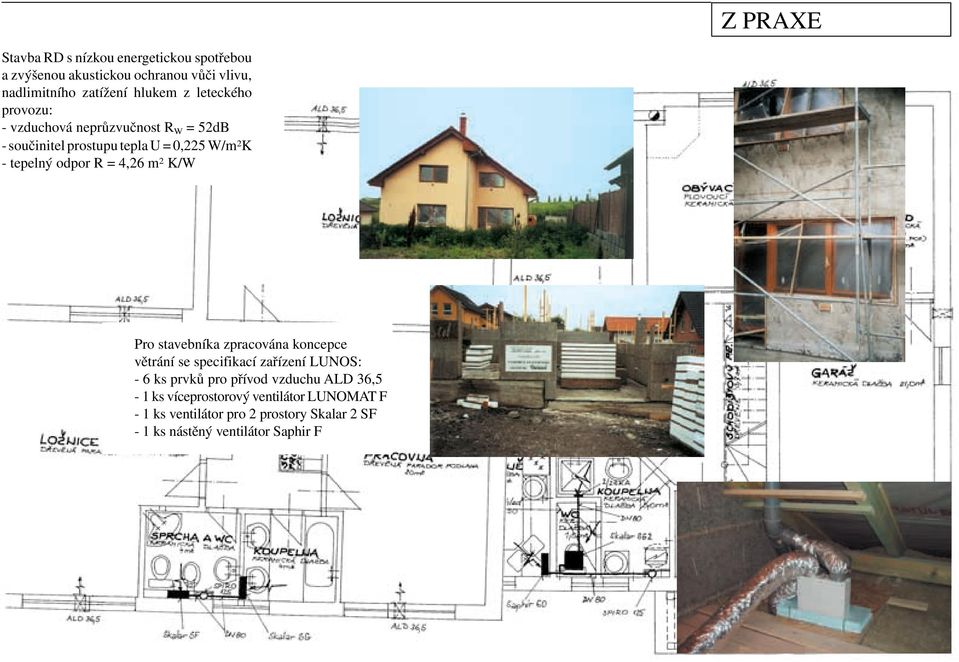

11 Z PRAXE Stavba RD s nízkou energetickou spotřebou a zvýšenou akustickou ochranou vůči vlivu, nadlimitního zatížení hlukem z leteckého provozu: - vzduchová neprůzvučnost R W = 52dB - součinitel prostupu tepla U = 0,225 W/m 2 K - tepelný odpor R = 4,26 m 2 K/W Pro stavebníka zpracována koncepce větrání se specifikací zařízení LUNOS: - 6 ks prvků pro přívod vzduchu - 1 ks víceprostorový ventilátor LUNOMAT F - 1 ks ventilátor pro 2 prostory Skalar 2 SF - 1 ks nástěný ventilátor Saphir F

12 větrací technika LUNOS: větrání jen tolik, kolik je třeba RAAMI s.r.o Konzultační kancelář větrací technika Thákurova 7, Praha 6 raami@lunos.cz tel.: http: fax:
