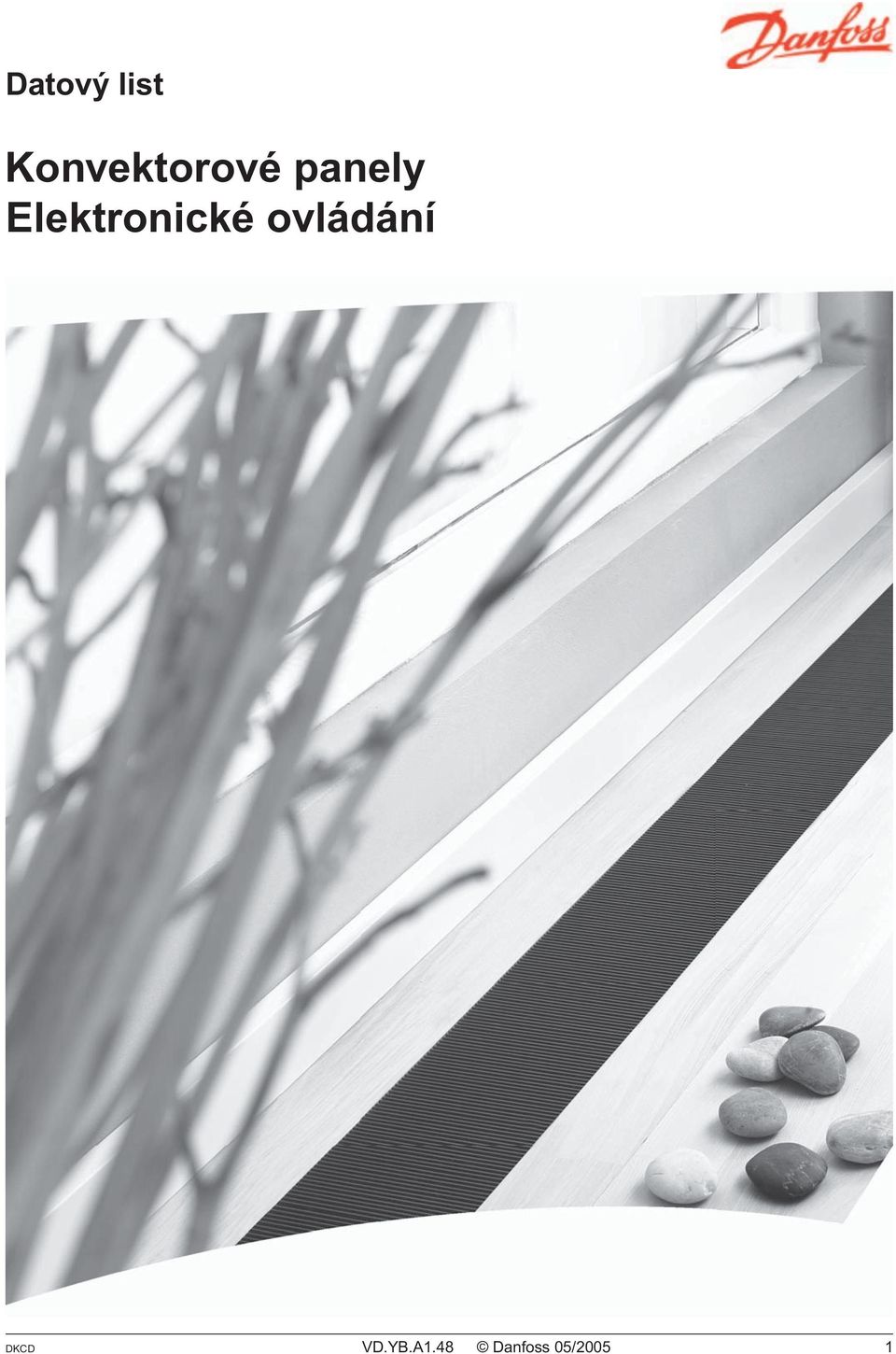

1 Datový list Konvektorové panely Elektronické ovládání DKCD VD.YB.A1.48 Danfoss 05/2005 1

2 Datový list Regulace výkonu konvektorových panelů Aplikace Pokojový termostat TWW Řízení motoru Napájení TDM K regulaci teploty u panelů Convec se používá pokojový termostat TWW s m ovládáním. Pokojový termostat TWW a řízení motoru pohání stejnosměrný proud 24 V ze zdroje TDM. Pokojový termostat TWW je elektronický termostat, který měří teplotu v místnosti a neustále posílá signály o naměřené vs. žádoucí teplotě do řízení motoru. Řízení motoru reguluje výkon panelu tím, že upraví otáčky větráku na přednastavenou maximální rychlost mezi 1000 až 3000 ot/min. Řízení motoru se systémem BMS dostává řídící signály přímo ze systému, takže pokojový termostat TWW je v tomto případě nadbytečný. Systémy veřejného rozvodu tepla mají uzavírací ventil, aby bylo možné přítok uzavřít, když není výkon potřeba. Další informace viz v datových listech konvektorových panelů. Pokud dodavatel veřejných rozvodů tepla požaduje, aby vracející se voda byla ochlazená, měl na odtoku být instalován návratový termostat Danfoss FJVR a návratový ventil. Tabulka Typ Kód číslo Poznámky pokojový termostat TWW 088H4398 motorové ovládání 088H4397 Instalovat v dodaném vestavěném boxu. Instalovat v dodaném vestavěném boxu. zdroj elektřiny TDM 24 VDC 088H4394 Může pohánět i několik motorů (max. zátěž 1 A). 2 VD.YB.A1.48 Danfoss 05/2005 DKCD

3 TEMP-ZP TEMP OUT 24 V Datový list Regulace výkonu konvektorových panelů - Pokojový termostat TWW Popis Pokojový termostat TWW je elektronický termostat, který se používá k měření pokojové teploty a k nastavení žádoucí pokojové teploty. Žádoucí pokojovou teplotu lze upravovat spojitě v rozmezí 10 C až 30 C. Pokojový termostat TWW pohání proud se stejnosměrným napětím 24 V z napájení TDM a vysílá dva 0-10 VDC signály do řízení motoru, jeden o naměřené pokojové teplotě a jeden o žádoucí pokojové teplotě. TWW lze instalovat do vestavěného boxu (součástí dodávky). Data Zdroj energie 24 VDC (max. 38 VDC) Spotřeba proudu 6 ma (obvyklá), 17 ma (max.) Rozpětí teplot C Tolerance +/- 1 C Signály, pokojový termostat TWW 0-10VDC Třída ochrany IP 20 Vlhkost vzduchu 40-60%RH Teplota uskladnění C Přepravní teplota C (VDC = voltů stejnosměrného napětí) Propojení 1 TEMP ZP 0-10 VDC výkon nastavení 2 TEMP OUT 0-10 VDC výkon pokojové teploty 3 24 V + terminál, 24 VDC (z ) 4 Neutrální terminál, 24 VDC (z ) Rozměry mm Pohodlné 44 mm 72 mm mm 5 15mm 5,5 5,5 DKCD VD.YB.A1.48 Danfoss 05/2005 3

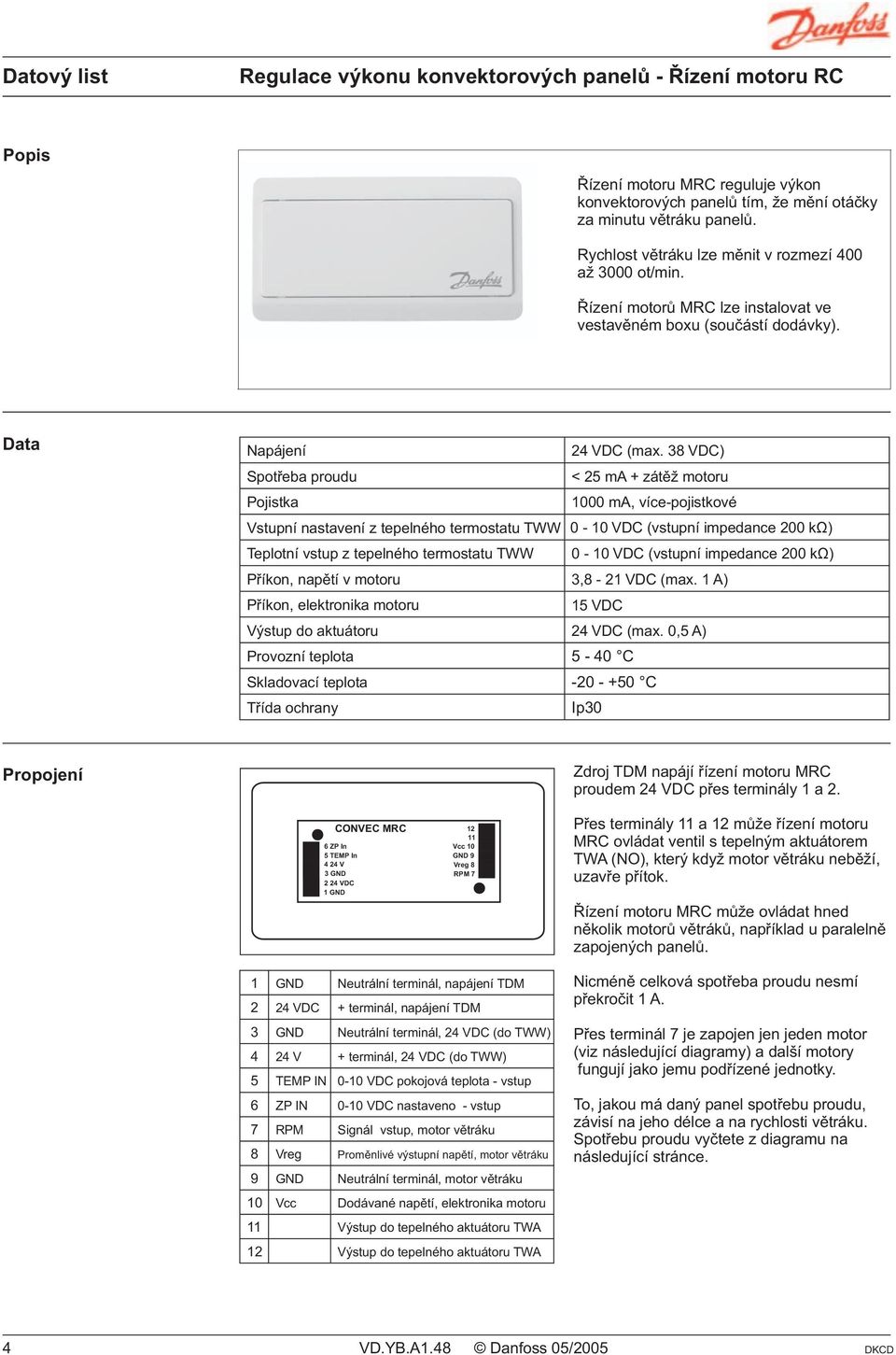

4 Datový list Regulace výkonu konvektorových panelů - Řízení motoru RC Popis Řízení motoru reguluje výkon konvektorových panelů tím, že mění otáčky za minutu větráku panelů. Rychlost větráku lze měnit v rozmezí 400 až 3000 ot/min. Řízení motorů lze instalovat ve vestavěném boxu (součástí dodávky). Data Napájení 24 VDC (max. 38 VDC) Spotřeba proudu Pojistka < 25 ma + zátěž motoru 1000 ma, více-pojistkové Vstupní nastavení z tepelného termostatu TWW 0-10 VDC (vstupní impedance 200 kω) Teplotní vstup z tepelného termostatu TWW 0-10 VDC (vstupní impedance 200 kω) Příkon, napětí v motoru 3,8-21 VDC (max. 1 A) Příkon, elektronika motoru 15 VDC Výstup do aktuátoru 24 VDC (max. 0,5 A) Provozní teplota 5-40 C Skladovací teplota C Třída ochrany Ip30 Propojení Zdroj TDM napájí řízení motoru proudem 24 VDC přes terminály 1a2. CONVEC 6ZPIn 5 TEMP In 424V Přes terminály a může řízení motoru ovládat ventil s tepelným aktuátorem TWA (NO), který když neběží, uzavře přítok. Řízení motoru může ovládat hned několik motorů větráků, například u paralelně zapojených panelů. 1 Neutrální terminál, napájení TDM 2 24 VDC + terminál, napájení TDM 3 Neutrální terminál, 24 VDC (do TWW) 4 24 V + terminál, 24 VDC (do TWW) 5 TEMP IN 0-10 VDC pokojová teplota - vstup 6 ZP IN 0-10 VDC nastaveno - vstup 7 Signál vstup, 8 Proměnlivé výstupní napětí, 9 Neutrální terminál, Nicméně celková spotřeba proudu nesmí překročit 1 A. Přes terminál 7 je zapojen jen jeden motor (viz následující diagramy) a další motory fungují jako jemu podřízené jednotky. To, jakou má daný panel spotřebu proudu, závisí na jeho délce a na rychlosti větráku. Spotřebu proudu vyčtete z diagramu na následující stránce. 10 Dodávané napětí, elektronika motoru Výstup do tepelného aktuátoru TWA Výstup do tepelného aktuátoru TWA 4 VD.YB.A1.48 Danfoss 05/2005 DKCD

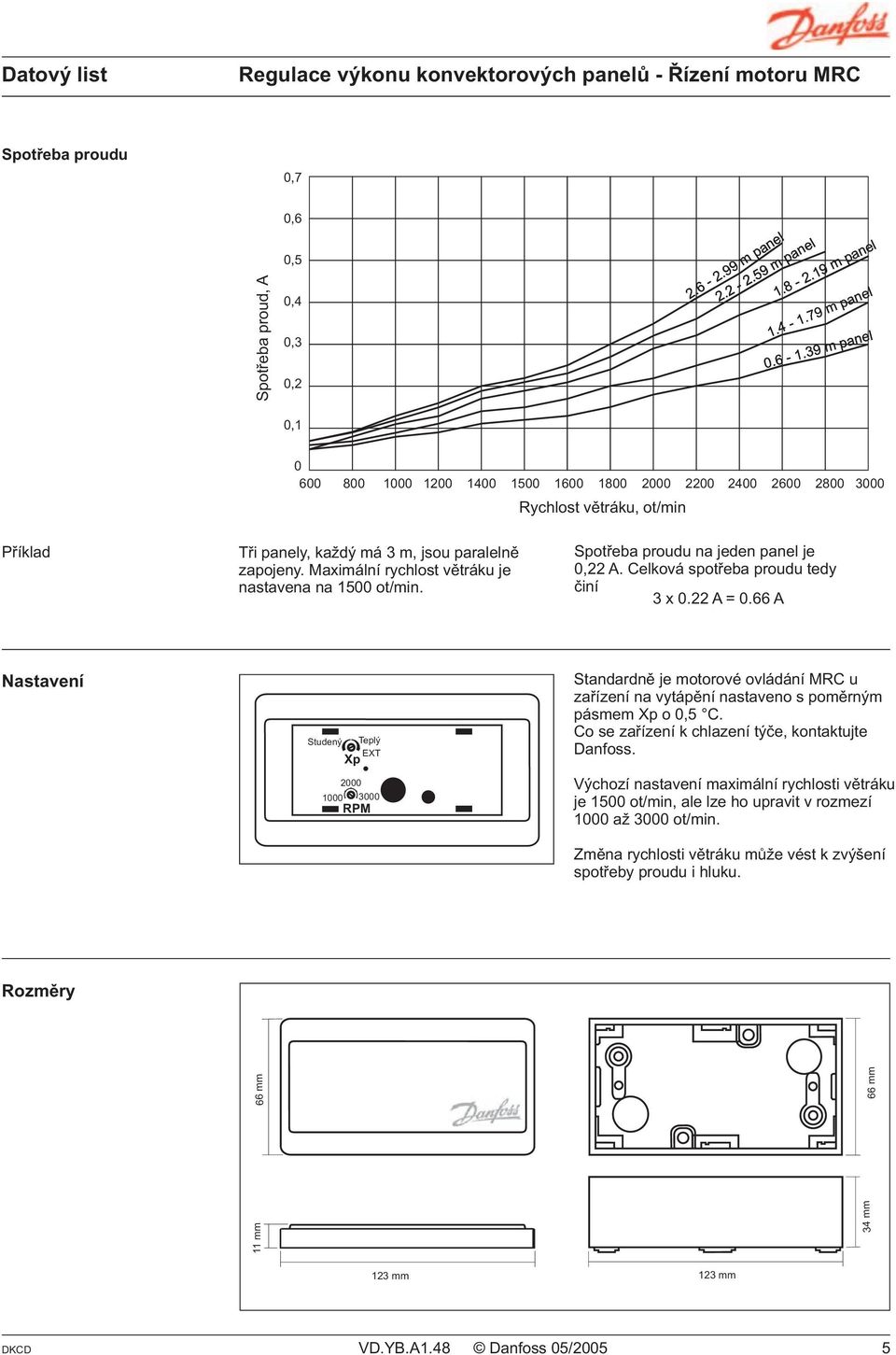

5 mm 66 mm Datový list Regulace výkonu konvektorových panelů - Řízení motoru Spotřeba proudu 0,7 Spotřeba proud,a 0,6 0,5 0,4 0,3 0,2 0, m panel m panel m panel m panel m panel Rychlost větráku, ot/min Příklad Tři panely, každý má 3 m, jsou paralelně zapojeny. Maximální rychlost větráku je nastavena na 1500 ot/min. Spotřeba proudu na jeden panel je 0,22 A. Celková spotřeba proudu tedy činí 3 x 0.22 A = 0.66 A Nastavení Studený Teplý EXT Xp Standardně je motorové ovládání u zařízení na vytápění nastaveno s poměrným pásmem Xp o 0,5 C. Co se zařízení k chlazení týče, kontaktujte Danfoss. Výchozí nastavení maximální rychlosti větráku je 1500 ot/min, ale lze ho upravit v rozmezí 1000 až 3000 ot/min. Změna rychlosti větráku může vést k zvýšení spotřeby proudu i hluku. Rozměry 66 mm 34 mm 3 mm 3 mm DKCD VD.YB.A1.48 Danfoss 05/2005 5

6 Datový list Regulace výkonu konvektorových panelů - Napájení TDM Popis Napájecí jednotka TDM zásobuje motorové ovládání proudem 24 VDC. Napájecí jednotka TDM má dvojitou izolaci a je vyrobena ze samohasícího polyuretanu. Napájecí jednotka TDM se instaluje přímo na zeď nebo strop. Napájecí jednotka TDM splňuje požadavky normy EN Data Vstupní napětí 230 VAC (Voltů střídavého napětí), 50/60 Hz Výstupní napětí 24 VDC (Voltů stejnoměrného napětí) Výkon 24 VA (1 A) Účinnost > 77% Teplota vzduchu max. 40 C Třída ochrany IP44 Rozměry 73 mm 62 mm 4 mm 1 mm 68 mm 44 mm 6 VD.YB.A1.48 Danfoss 05/2005 DKCD

7 červeně modře zeleně žlutě červeně modře zeleně žlutě červeně modře zeleně žlutě červeně modře zeleně žlutě Datový list Regulace výkonu konvektorových panelů - Diagramy Diagram zapojení, ovládání s pokojovým termostatem TWW pokojový termostat TWW ZP IN 1 TEMP IN 2 24 VDC VDC 1 6ZPIN 5 TEMP 424VDC 3 1 6ZPIN 5 TEMP 424VDC 3 řízení motoru řízení motoru Fan motor Fan motor Fan motor Fan motor Ve spojení s řízením motoru slouží pokojový termostat TWW k regulaci výkonu jednoho i více konvektorových panelů. DKCD VD.YB.A1.48 Danfoss 05/2005 7

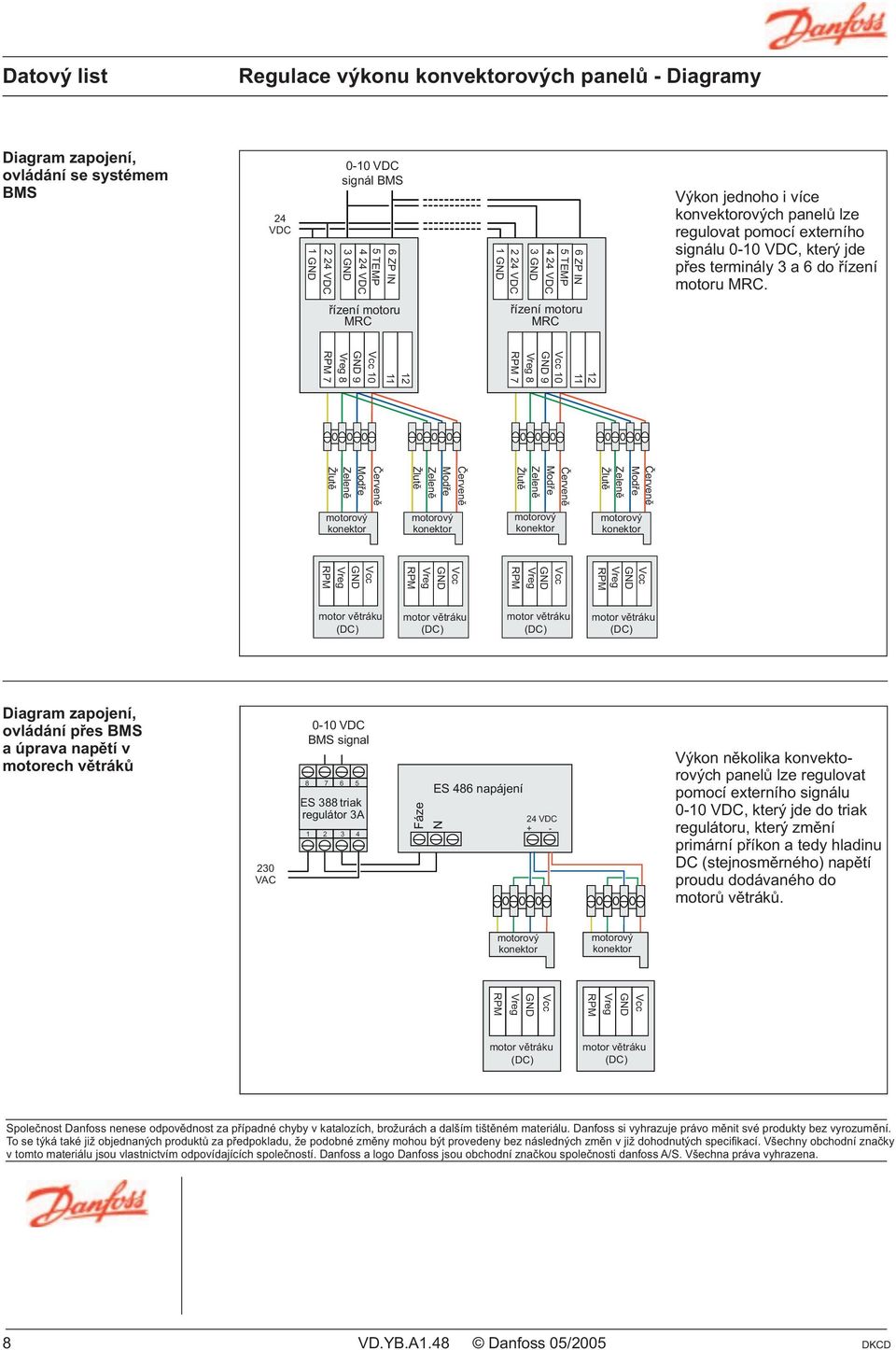

8 Červeně Modře Zeleně Žlutě Červeně Modře Zeleně Žlutě Červeně Modře Zeleně Žlutě Červeně Modře Zeleně Žlutě Datový list Regulace výkonu konvektorových panelů - Diagramy Diagram zapojení, ovládání se systémem BMS 24 VDC VDC signál BMS 3 5 TEMP 424VDC 6ZPIN VDC 6ZPIN 5 TEMP Výkon jednoho i více konvektorových panelů lze regulovat pomocí externího signálu 0-10 VDC, který jde přes terminály 3 a 6 do řízení motoru. řízení motoru řízení motoru Diagram zapojení, ovládání přes BMS a úprava napětí v motorech větráků 230 VAC 0-10 VDC BMS signal ES 388 triak regulátor 3A Fáze N ES 486 napájení 24 VDC + - Výkon několika konvektorových panelů lze regulovat pomocí externího signálu 0-10 VDC, který jde do triak regulátoru, který změní primární příkon a tedy hladinu DC (stejnosměrného) napětí proudu dodávaného do motorů větráků. Společnost Danfoss nenese odpovědnost za případné chyby v katalozích, brožurách a dalším tištěném materiálu. Danfoss si vyhrazuje právo měnit své produkty bez vyrozumění. To se týká také již objednaných produktů za předpokladu, že podobné změny mohou být provedeny bez následných změn v již dohodnutých specifikací. Všechny obchodní značky v tomto materiálu jsou vlastnictvím odpovídajících společností. Danfoss a logo Danfoss jsou obchodní značkou společnosti danfoss A/S. Všechna práva vyhrazena. 8 VD.YB.A1.48 Danfoss 05/2005 DKCD
