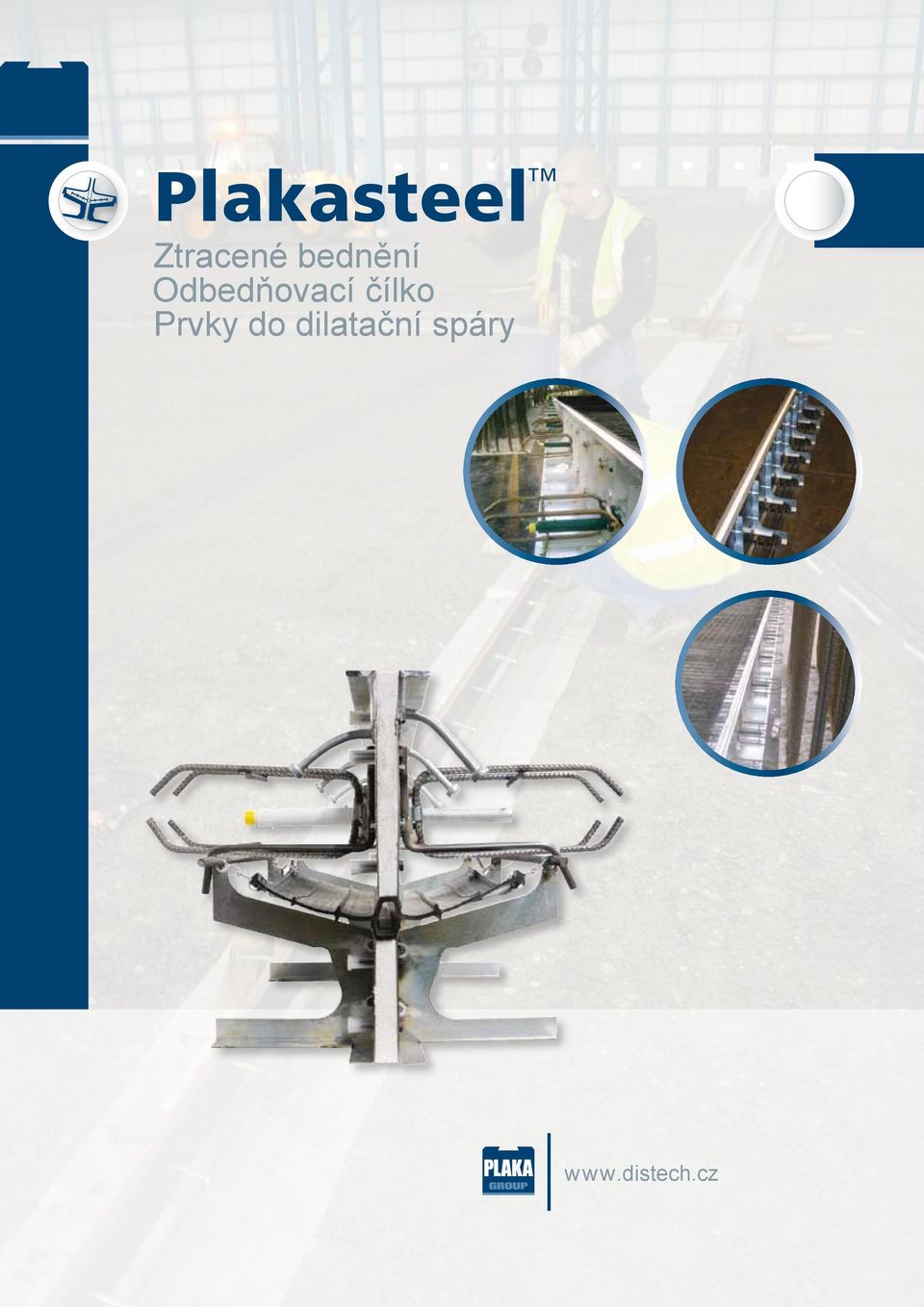

Plakasteel Ztracené bednění Odbedňovací čílko Prvky do dilatační spáry

Transkript

1 Plakasteel Ztracené bednění Odbedňovací čílko Prvky do dilatační spáry

2 Plakasteel Přehled výrobků RBV Ztracené bednění do desky. Odbedňovací čílko s výztuhami. Popis na straně 3 RBL Bednění do dilatační spáry. Odbedňovací čílko s výztuhami a polystyrenem 20 mm. Popis na straně 4 RBT Ztracené bednění do dilatační spáry. Odbedňovací čílka s výztuhami a polystyrenem 20 mm uprostřed. Popis na straně 4 RBE Ztracené bednění do dilatační spáry s vnějším těsnicím pásem. Odbedňovací čílka s výztuhami a polystyrenem 20 mm uprostřed. Pro těsnicí pás typu DA volný prostor dole. Popis na straně 5 RBC Ztracené bednění do dilatační spáry s vnitřním těsnicím pásem. Spodní a horní část : odbedňovací čílka s výztuhami a polystyrenem 20mm uprostřed. Pro těsnicí pás typu D volný prostor uprostřed. Popis na straně 6 RBT/ RBE/ RBC/ RBCR Do prvku lze nasadit dilatační trn pro přenos sil. Popis na straně 7 RBCR Spojovací element pro prvek RBC. Umožňuje napojení vodorovných a svislých spár. Popis na straně 7 RBT/ RBE/ RBC/ RBCR Prvky mají zesílené vyztužené hrany nahoře. Popis na straně 8 2

3 Plakasteel typ RBV Ztracené bednění do desek a stropů S ohybem L F G Typ RBV se používá jako ztracené bednění do desek nebo stropů. Prvek RBV je samonosný. Boční tlak betonu (F) na prvek RBV je kompenzován tíhou betonu (G) na základně. Materiál : S235 DX51D-Z275* pozink Délka prvků : 3 m. Šířka základny prvku se mění s výškou. Tvar : L-profil s pravým úhlem, s ohybem nahoře nebo bez, s výztuhou nebo bez. Počet výztuh je závislý na výšce prvků. Pro malé výšky výztuha není vždy nutná. Připevnění : Otvory Ø 6 mm ve spodní části. Spodní vodorovná část musí byt dobře připevněna na podkladu. Fixace musí odpovídat vlastnostem podkladu. Výhody Označení Výška Šířka L Váha (mm) (mm) (kg/m) RBV140_45_AR_G1,5** ,4 RBV160_45_AR_G1,5** ,6 RBV180_45_AR_G1,5** ,8 RBV200_45_AR_G1,5** ,1 RBV220_45_AR_G1,5** ,4 RBV240_45_AR_G1, ,1 RBV250_45_AR_G1, ,4 RBV260_45_AR_G1, ,6 RBV280_45_AR_G1, ,9 RBV300_45_AR_G1, ,3 RBV320_45_AR_G1, ,8 RBV340_45_AR_G1, ,5 RBV350_45_AR_G1, ,7 RBV400_45_AR_G1, ,6 RBV450_45_AR_G1, ,6 RBV500_45_AR_G1, ,5 RBV550_45_AR_G1, ,7 RBV600_45_AR_G1, ,6 ** Bez výztuhy Doporučení pro aplikaci Je vhodné začít betonáž u základu prvků RBV a pak betonovat zbytek. Bez ohybu Dbejte na řádné připevnění prvků, aby nedošlo k jejich posunu. RBV s kotevní lištou Úspora času, odpadá odbedňování. Jednoduchá ruční montáž K dispozici v různých výškách => lze přízpůsobit přesně tloušťce konstrukce Standardní prvek má řez v úhlu 45 na koncích a lze použit jako rohový prvek. (řez v úhlu 90 na vyžádání) Lehké bednění, jednoduchá manipulace. Pevné čílko. Samonosné. Konce prvků jsou řešené aby při spojení došlo k správnému zarovnání elementů. Zásyp není nutný. Příklad pro snížení nákladů pomoci prvku RBV Velikost výkopu : 25 x 25 m - obvod výkopu : 100 m. Obrys výkopu lze zmenšit o jeden metr ve srovnání s klasickým bedněním. = Méně odklízení a méně zavážení Za předpokladu, že podklad leží 2 m pod terénem: Objem zeminy se snížuje o 100 m x 1 m x 2 m = 200 m³ = úspora času a práce 2 m 1 m * Ocel S235 = třída oceli; DX51D = povrch; Z275 = specifická hmotnost, tj. 275 g/m 2 3

4 Plakasteel typ RBL/RBT Bednění do dilatační spáry Typ RBL/RBT se používá jako ztracené bednění do dilatační spáry desky nebo stropu. Materiál : S235 DX51D-Z275 pozink. Délka prvku : 3 m. Šířka základny prvku se mění s výškou. Tvar : jeden L-profil (RBL) nebo dva L-profily (RBT), s výztuhou nebo bez. Počet výztuh je závislý na výšce prvků. Pro malé výšky výztuha není vždy nutná. Zahrnuje vložku do dilatační spáry : polystyren standardní tl. 20 mm. Připevnění : minimálně 4 otvory Ø 6 mm ve spodní části prvku Výhody Úspora času, odpadává odbedňování. Samonosný, fixace proti převrácení není nutná. Rychlá montáž. Konce prvků jsou řešené, aby došlo k správnému zarovnání elementů. Standardní prvek má řez v úhlu 45 na koncích a lze použít jako rohový prvek. Prvek RBT lze použít ve spojení s dilatačním trnem Titan (viz strana 7) a zesíleným úhelníkem nahoře (viz strana 8). TM Rozdíl mezi prvky RBL >< RBT : 20 mm S prvkem RBL lze betonovat současně pouze jeden dilatační celek. Tzn. strop nebo deska se betonuje ve více fázích. Prvek RBT umožňuje betonování obou dilatačních celků v jednom kroku bez převrácení elementu. RBT : možnost zesílení obou horních hran. 20 mm Typ RBL L Typ RBT L Označení RBL Označení RBT Výška RBL/RBT RBL/RBT (mm) Šířka L(mm) Váha (kg/m) RBL100_45_AR-G1,5* RBT100_45_AR-G1,5* /180 2,6/5 RBL120_45_AR-G1,5* RBT120_45_AR-G1,5* /220 3,1/5,9 RBL140_45_AR-G1,5* RBT140_45_AR-G1,5* /260 3,6/6,9 RBL160_45_AR-G1,5* RBT160_45_AR-G1,5* /260 3,8/7,4 RBL180_45_AR-G1,5* RBT180_45_AR-G1,5* /260 4,1/7,9 RBL200_45_AR-G1,5* RBT200_45_AR-G1,5* /260 4,3/8,4 RBL220_45_AR-G1,5* RBT220_45_AR-G1,5* /280 4,7/9,2 RBL240_45_AR-G1,5 RBT240_45_AR-G1, /300 5,4/11,1 RBL250_45_AR-G1,5 RBT250_45_AR-G1, /330 5,7/11,7 RBL260_45_AR-G1,5 RBT260_45_AR-G1, /340 5,9/12,1 RBL280_45_AR-G1,5 RBT280_45_AR-G1, /360 6,3/12,8 RBL300_45_AR-G1,5 RBT300_45_AR-G1, /380 6,7/13,5 RBL320_45_AR-G1,5 RBT320_45_AR-G1, /420 7,2/15,5 RBL340_45_AR-G1,5 RBT340_45_AR-G1, /440 8/17 RBL350_45_AR-G1,5 RBT350_45_AR-G1, /440 8,2/17,3 RBL400_45_AR-G1,5 RBT400_45_AR-G1, /500 9,2/19,3 RBL450_45_AR-G1,5 RBT450_45_AR-G1, /560 10,2/21,2 RBL500_45_AR-G1,5 RBT500_45_AR-G1, /620 11,2/23,2 RBL550_45_AR-G1,5 RBT550_45_AR-G1, /680 12/25,1 RBL600_45_AR-G1,5 RBT600_45_AR-G1, /740 3,4/26,4 Doporučení pro aplikaci Je vhodné začít betonáž u základu prvků RBL/RBT a pak betonovat zbytek. Dbejte na řádné připevnění prvků, aby nedošlo k jejich posunu během betonáže. * Bez výztuhy 4

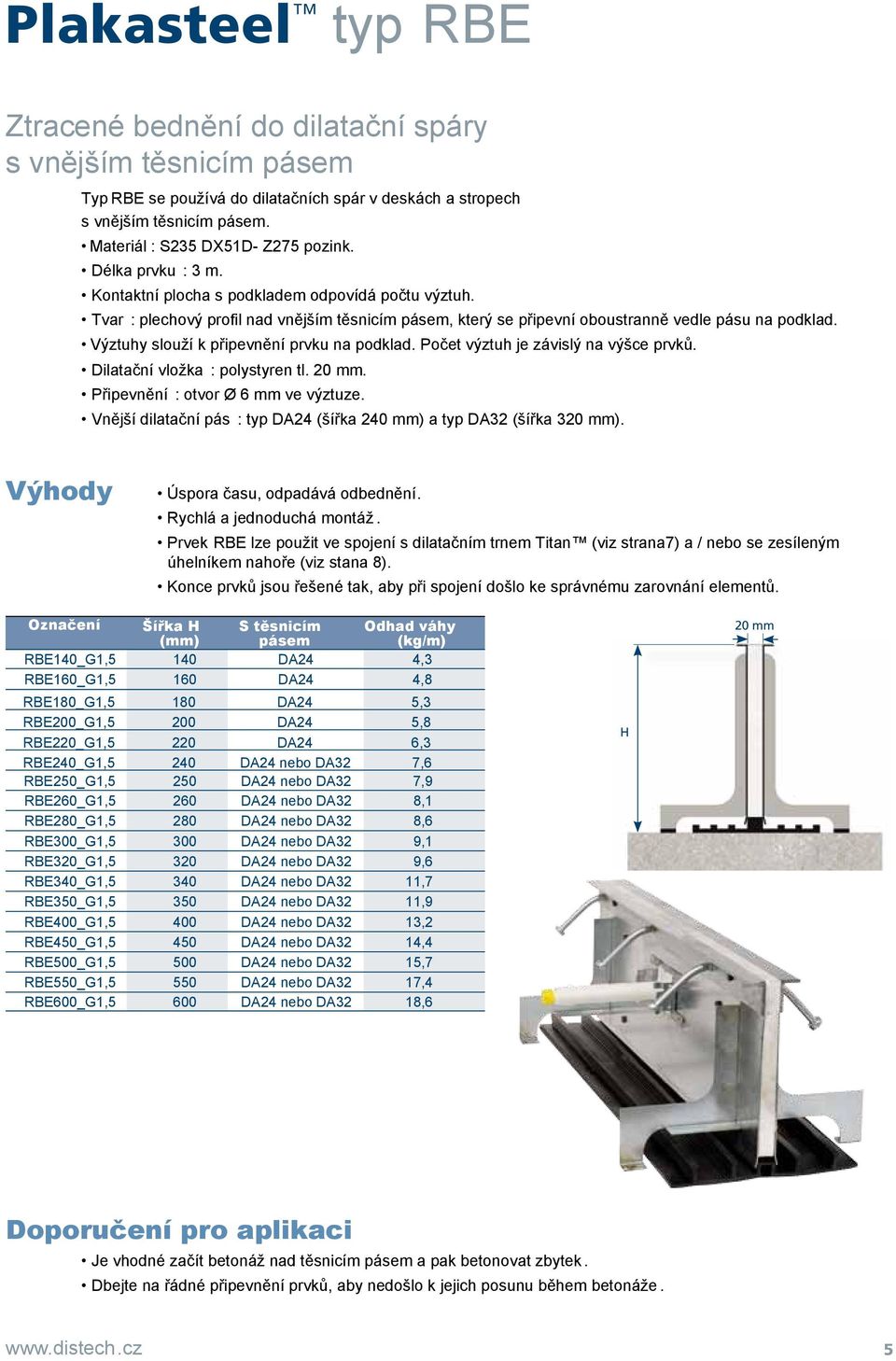

5 Plakasteel typ RBE Ztracené bednění do dilatační spáry s vnějším těsnicím pásem Typ RBE se používá do dilatačních spár v deskách a stropech s vnějším těsnicím pásem. Materiál : S235 DX51D- Z275 pozink. Délka prvku : 3 m. Kontaktní plocha s podkladem odpovídá počtu výztuh. Tvar : plechový profil nad vnějším těsnicím pásem, který se připevní oboustranně vedle pásu na podklad. Výztuhy slouží k připevnění prvku na podklad. Počet výztuh je závislý na výšce prvků. Dilatační vložka : polystyren tl. 20 mm. Připevnění : otvor Ø 6 mm ve výztuze. Vnější dilatační pás : typ DA24 (šířka 240 mm) a typ DA32 (šířka 320 mm). Výhody Úspora času, odpadává odbednění. Rychlá a jednoduchá montáž. Prvek RBE lze použit ve spojení s dilatačním trnem Titan (viz strana7) a / nebo se zesíleným úhelníkem nahoře (viz stana 8). Konce prvků jsou řešené tak, aby při spojení došlo ke správnému zarovnání elementů. Označení Šířka S těsnicím Odhad váhy (mm) pásem (kg/m) RBE140_G1,5 140 DA24 4,3 RBE160_G1,5 160 DA24 4,8 RBE180_G1,5 180 DA24 5,3 RBE200_G1,5 200 DA24 5,8 RBE220_G1,5 220 DA24 6,3 RBE240_G1,5 240 DA24 nebo DA32 7,6 RBE250_G1,5 250 DA24 nebo DA32 7,9 RBE260_G1,5 260 DA24 nebo DA32 8,1 RBE280_G1,5 280 DA24 nebo DA32 8,6 RBE300_G1,5 300 DA24 nebo DA32 9,1 RBE320_G1,5 320 DA24 nebo DA32 9,6 RBE340_G1,5 340 DA24 nebo DA32 11,7 RBE350_G1,5 350 DA24 nebo DA32 11,9 RBE400_G1,5 400 DA24 nebo DA32 13,2 RBE450_G1,5 450 DA24 nebo DA32 14,4 RBE500_G1,5 500 DA24 nebo DA32 15,7 RBE550_G1,5 550 DA24 nebo DA32 17,4 RBE600_G1,5 600 DA24 nebo DA32 18,6 20 mm Doporučení pro aplikaci Je vhodné začít betonáž nad těsnicím pásem a pak betonovat zbytek. Dbejte na řádné připevnění prvků, aby nedošlo k jejich posunu během betonáže. 5

6 Plakasteel typ RBC Ztracené bednění do dilatační spáry s vnitřním těsnicím pásem Výška 1 se mění v závislosti na celkové výšce. Typ D24 : 2 = 120 mm Typ D32 : 2 = 150 mm 20 mm mm Prvek RBC se používá do dilatační spáry desky nebo stropu. Těsnost spáry zajišťuje vnitřní těsnicí pás. Materiál : S235 DX51D-Z275 pozink. Délka prvku : 3 m. Šířka zakladny prvku : závisí na šířce výztuhy. Tvar : Dva prvky s výztuhou nad sebou, vytvoří prostor pro vložení vnitřního těsnicího pásu mezi spodní a horní část. Dilatační vložka : polystyren tl. 20 mm. Připevnění : otvor Ø 6 mm ve výztuze. Vnitřní těsnicí pás : typ D24 a typ D32. Výhody Vnitřní těsnicí pás se jednoduše zabetonuje. Boční křídla pásu jsou zvednutá pod úhlem 15, tím je zabezpečeno, že se pod pásem nehromadí vzduch Označení Výška (mm) Váha (kg/m) RBC240_D24_G1, ,90 RBC250_D24_G1, ,15 RBC260_D24_G1, ,40 RBC280_D24_G1, ,90 RBC300_D24_G1, ,39 RBC320_D24_G1, ,89 RBC300_D32_G1, ,00 RBC320_D32_G1, ,25 RBC340_D32_G1, ,75 RBC350_D32_G1, ,99 RBC400_D32_G1, ,23 RBC450_D32_G1, ,47 RBC500_D32_G1, ,71 RBC550_D32_G1, ,95 RBC600_D32_G1, ,19 Prvek lze použit ve spojení s dilatačním trnem Titan (viz strana 8 pro podrobnosti) a zesíleným úhelníkem nahoře 60 x 60 x 6 mm nebo 40 x 25 x 4 mm pomocí kotevních čepů (viz strana 8 pro podrobnosti. Konce prvků jsou řešené tak, aby při spojení došlo ke správnému zarovnání elementů. Vnitřní těsnicí pás je dokonale ponořen do betonu vrstvou min. 20mm aby nedošlo k průsaku vody. Vodorovný těsnicí pás lze jednodušše napojit na svislý pás pomoci prvku RBCR (viz strana 7). Doporučení pro aplikaci Je vhodné začít betonáž ve spodní části výztuhy a pak betonovat zbytek. Dbejte na řádné připevnění prvků, aby nedošlo k jejich posunu během betonáže. Doporučuje se spojit horní a spodní část prvku vázacím drátem. Potom obě části tvoří stabilní celek. Standardní prvek RBC se používá s těsnicím pásem D24 (šíře 240 mm) a D32 (šíře 320 mm). Jiné rozměry na vyžádání. 6

7 Plakasteel Bednění do dilatační spáry s dilatačními trny Titan Pro technická data viz prospektový list pro dilatační trny TITAN. Trny jsou umíštěny po vzdálenosti 100 cm (1 ks/ m), 60 cm (1,7 ks/ m) nebo po 30 cm (3,3 ks/m). Prvky RBV nelze kombinovat s dilatačními trny Prvky RBL lze kombinovat s trny s bitumenovým povlakem. Prvek RBT s dilatačním trnem Titan Pro RBT160 a RBT600 Dilatační trn se nachází v poloviné tl. desky. /2 Prvek RBE s dilatačním trnem Titan Pro RBE250 a RBE600 Trn se nachází na úrovni 1 = ( - 50 mm)/2 od porvchu desky. 1 Prvek RBC/RBCR s trnem Titan 2 75 mm Nad vnitřním těsnicím pásem v horní části prvku: dilatační trn je chráněn před kontaktem se spodní vodou. Pod vnitřním těsnicím pásem ve spodní části prvku: dilatační trn je chráněn před odtékající vodou. Dilatační trn je umístěn 75 mm nad spodní hranou prvku. Pro podrobnosti viz tabulka na další straně. Plakasteel typ RBCR Spojovací element pro prvek RBC Prvek RBCR umožnuje napojení vodorovných a svislých spár. Délka prvku RBCR je 85 cm. Vzdálenost ohnutého pásu od konce prvků je 35 cm. Označení Výška Váha (mm) (kg) RBCR240_D24_G1, ,90 RBCR250_D24_G1, ,15 RBCR260_D24_G1, ,40 RBCR280_D24_G1, ,90 RBCR300_D24_G1, ,39 RBCR320_D24_G1, ,89 RBCR300_D32_G1, ,00 RBCR320_D32_G1, ,25 RBCR340_D32_G1, ,75 RBCR350_D32_G1, ,99 RBCR400_D32_G1, ,23 RBCR450_D32_G1, ,47 RBCR500_D32_G1, ,71 RBCR550_D32_G1, ,95 RBCR600_D32_G1, ,19 85 cm 35 cm 7

8 Plakasteel Bednění do dilatační spáry se zesíleným úhelníkem nahoře a dilatačními trny Titan rana prvku RBC může byt zesílená pomocí úhelníku s kotevními čepy. Prvky, které lze opatřit úhelníkem jsou uvedené v následující tabulce : Označení DILCOR40 Úhelník 40 x 25 x 4 mm s kotevními čepy DILCOR60 Úhelník 60 x 60 x 6 mm s kotevními čepy Prvky, které lze zesílit úhelníkem nahoře: RBT200 až RBT600 RBE280 až RBE600 RBT200 až RBT600 RBE280 až RBE600 Prvek RBC/RBCR s úhelníkem / s trnem Titan - omezení S trny uvnitř Bez trnu S trny v horním prvku prvku RBC/RBCR S úhelníkem 2:Vzdálenost k povrchu Bez úhelníku S úhelníkem 40 x 25 x 4 60 x 60 x 6 desky (mm) 40 x 25 x 4 60 x 60 x 6 nebo bez RBC240_D24_G1, RBC250_D24_G1, RBC260_D24_G1,5 ok RBC280_D24_G1,5 ok ok RBC300_D24_G1,5 ok ok RBC320_D24_G1,5 ok ok RBC300_D32_G1,5 ok RBC320_D32_G1,5 ok ok RBC340_D32_G1,5 ok ok RBC350_D32_G1,5 ok ok RBC400_D32_G1,5 ok ok RBC450_D32_G1,5 ok ok RBC500_D32_G1,5 ok ok RBC550_D32_G1,5 ok ok RBC600_D32_G1,5 ok ok = Není možné osadit trny. 1 = Možnost osadit trny Ø 20 mm. 2 = Možnost osadit trny Ø 20 mm, Ø 22 mm, Ø 25 mm a Ø 30 mm. 3 = Možnost osadit trny Ø 20 mm a Ø 22 mm. 4 = Možnost osadit trny všech průměrů. Plakasteel 01/2011 Plakabeton Nederlandstalige versie op aanvraag English version on request Versión en español disponible. Dovozce pro ČR DIS-TEC s.r.o. ovorčovice 18, Měšice u Prahy T F info@distech.cz
