1 DrÁtĔnÉ Žlaby s příslušenstvím

2 KONTAKTY: HL system, s. r. o. Všechromy Strančice tel.: mail: OTEVÍRACÍ DOBA: Pondělí Čtvrtek: 7:30 16:30 Pátek 7:30 14:00 TECHNICKÁ PODPORA , ZP-27/2008 ISO /028

3 Obsah str. Vg-VFL Vg-VFL35 Drátěný kabelový žlab 6 Vg-VFL60 Drátěný kabelový žlab 7 Vg-VF Vg-VF35 Drátěný kabelový žlab pro vysoké zatížení 8 Vg-VF60 Drátěný kabelový žlab pro vysoké zatížení 9 Vg-VF85 Drátěný kabelový žlab pro vysoké zatížení 10 Vg-VF110 Drátěný kabelový žlab pro vysoké zatížení 11 VÍKO HL D Univerzální víko 12 SPONY VÍKA Vg-DCLVF Samodržná spona víka pro Vg-VF(L) 12 Vg-DCLVF35 Samodržná spona víka pro Vg-VF(L)35 13 PŘÍSLUŠENSTVÍ Vg-VFO Závěs pro Vg-VF(L) 13 Vg-VFOCL Závěs na závitovou tyč pro Vg-VF(L) 13 Vg-VFM Nástěnný úchyt pro Vg-VF(L) 14 HL SDRSVG Nástěnný a montážní úchyt pro Vg-VF(L) 14 Vg-VFMM35 Nástěnný a montážní úchyt pro Vg-VF(L) 14 Vg-VFCL Upevňovací spona pro Vg-VF(L) 15 HL VFCB Středový úchyt k zavěšení pro Vg-VF(L) 15 Vg-OBG Horní úchyt 16 Vg-OBGVF C-úchyt na závitovou tyč pro Vg-VF(L) 16 Vg-BGVF Závěs na závitovou tyč pro Vg-VF(L) 17 Vg-VFVLB Podlahový úchyt pro Vg-VF(L) 17 Vg-ROMEGACL Nosný profil 18 HL NP Nosný profil 19 Vg-LOMEGACL150 Nástěnný výložník se západkami pro Vg-VF(L) 19 Vg-COMEGACL170 Závěsný třmen se západkami pro Vg-VF(L) 20 Vg-HDWK Výložník 21 HL WT Výložník 21 Vg-WKCL Click výložník pro profil HL NP 22 Vg-MBWK Stěnový úchyt pro Vg-WKCL 22 Vg-WKMP41.21 Výložník k profilu HL NP pro uchycení šrouby 23 Vg-WKMPCL41.21 Výložník k profilu HL NP pro bezšroubovou fixaci 23 Vg-WKUMPCL41.21 Výložník pro HL NP41H21 24 HL NK41H41 Nosníková konzole 24 Vg-WKMPCL41.41 Zesílený výložník k profilu HL NP pro bezšroubovou fixaci 25 Vg-WKUMP41.41 Zesílený výložník k profilu HL NP pro uchycení šrouby 25 Vg-WKUMPCL41.41 Zesílený výložník k profilu HL NP pro uchycení šrouby 26 Vg-VMB Podlahový/nástěnný úchyt 26 HL SEP Dělící přepážka volná 27 Vg-VFSLOSCL Spony k upevnění HL SEP pro Vg-VF(L) 27 HL VFK Spojovací svorka pro Vg-VF(L) 27 HL FSRG Spojovací svorka pro Vg-VF(L) 28 HL TRZM Trapézový závěs s pevnou maticí 28 Vg-VFKS Nosná spojka pro Vg-VF(L) 28 Vg-KPVF Násuvná spojka pro Vg-VF(L) 29 Vg-KPVFL35 Násuvná rychlospojka pro Vg-VF(L)35 29 Vg-V Zesílená spojka 29 HL ZT Závitová tyč 30 HL VM Spojka závitové tyče 30 HL GM Matice kluzná - nosníkový jezdec 30 HL FL Nosná svěrka 31 HL VS VS díly 31 HL OK Krytka na konzole 32 HL TSA Kotva průvlaková s dlouhým závitem 32 HL TSA O1 Kotva průvlaková s krátkým závitem s certifikátem ETA Option 1 33 HL ZKM / HL ZKVM (mosazná) Kotva narážecí 33 HL B Metrický šroub 34 HL M Šestihranná matice 35 HL ML Šestihranná matice s límcem 35 HL RO Podložka plochá 35 HL CRO Podložka velkoplošná 36 Vg-VFKNIP Nůžky 36 TECHNICKÉ ÚDAJE 37 4 office@hlsystem.cz /028

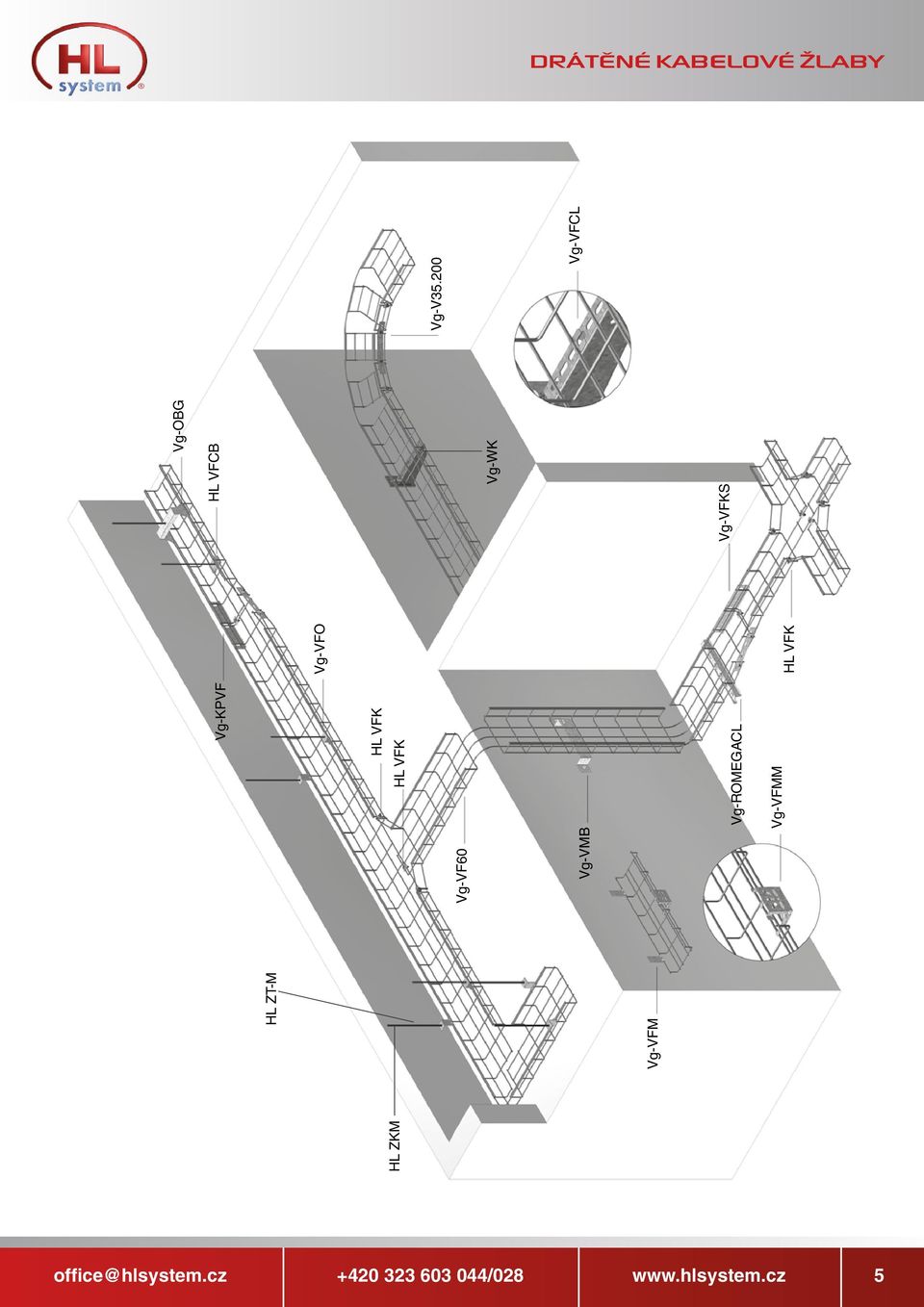

4 HL ZKM HL ZT-M Vg-VFM Vg-VF60 Vg-VMB Vg-KPVF HL VFK HL VFK Vg-ROMEGACL Vg-VFMM Vg-VFO HL VFK Vg-OBG HL VFCB Vg-WK Vg-VFKS Vg-V Vg-VFCL /

5 Vg-VFL35 Drátěný kabelový žlab Oka: 50 x 100 mm Příčný drát: Ø 3,50 mm Podélný drát: Ø 4,50 mm *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDVFL Kód mm mm mm mm kg/m Jednotka Vg-VFL m Vg-VFL m Vg-VFL m Vg-VFL m Vg-VFL m Vg-VFL m Vg-VFL m Vg-VFL m Upevňovací prvky: Vg-KPVFL ks HL VFK ks ZÁTĚŽOVÝ DIAGRAM Tento zátěžový diagram uvádí možné přípustné spojité zatížení. Uváděné zatížení je v souladu s IEC Za předpokladu spoje v 1/5 rozponu je nutné povolené zatížení redukovat koeficientem 0,8. Za předpokladu spoje uprostřed rozponu je nutné povolené zatížení redukovat koeficientem 0,7. F = max. přípustné zatížení (dan/m) L = vzdálenost podpěr (m) L/100 = max. průhyb (m) 6 office@hlsystem.cz /028

6 Vg-VFL60 Drátěný kabelový žlab Oka: 50 x 100 mm Příčný drát: Ø 3,50 mm Podélný drát: Ø 4,50 mm *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDVFL Kód mm mm mm mm kg/m Jednotka Vg-VFL m Vg-VFL m Vg-VFL m Vg-VFL m Vg-VFL m Vg-VFL m Vg-VFL m Upevňovací prvky: HL VFK ks Vg-VFKS ks Vg-KPVF ks ZÁTĚŽOVÝ DIAGRAM Tento zátěžový diagram uvádí možné přípustné spojité zatížení. Uváděné zatížení je v souladu s IEC Za předpokladu spoje v 1/5 rozponu je nutné povolené zatížení redukovat koeficientem 0,8. Za předpokladu spoje uprostřed rozponu je nutné povolené zatížení redukovat koeficientem 0,7. F = max. přípustné zatížení (dan/m) L = vzdálenost podpěr (m) L/100 = max. průhyb (m) office@hlsystem.cz /

7 Vg-VF35 Drátěný kabelový žlab pro vysoké zatížení Oka: 50 x 100 mm Dráty: Ø 4,50 mm *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDVF Kód mm mm mm mm kg/m Jednotka Vg-VF m Vg-VF m Vg-VF m Vg-VF m Vg-VF m Vg-VF m Vg-VF m Upevňovací prvky: HL VFK ks ZÁTĚŽOVÝ DIAGRAM Tento zátěžový diagram uvádí možné přípustné spojité zatížení. Uváděné zatížení je v souladu s IEC Za předpokladu spoje v 1/5 rozponu je nutné povolené zatížení redukovat koeficientem 0,8. Za předpokladu spoje uprostřed rozponu je nutné povolené zatížení redukovat koeficientem 0,7. F = max. přípustné zatížení (dan/m) L = vzdálenost podpěr (m) L/100 = max. průhyb (m) 8 office@hlsystem.cz /028

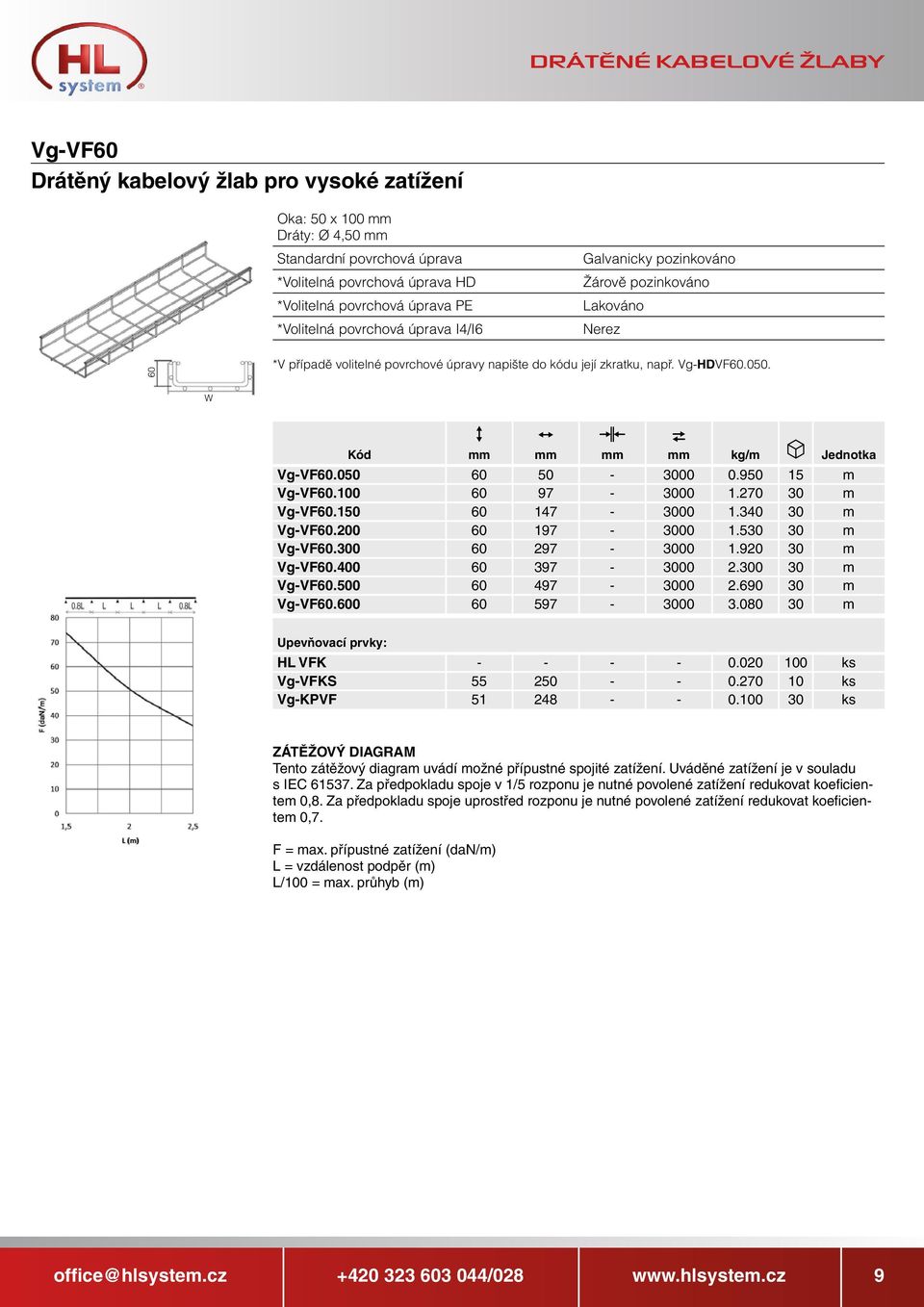

8 Vg-VF60 Drátěný kabelový žlab pro vysoké zatížení Oka: 50 x 100 mm Dráty: Ø 4,50 mm *Volitelná povrchová úprava I4/I6 Nerez 60 *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDVF W Kód mm mm mm mm kg/m Jednotka Vg-VF m Vg-VF m Vg-VF m Vg-VF m Vg-VF m Vg-VF m Vg-VF m Vg-VF m Upevňovací prvky: HL VFK ks Vg-VFKS ks Vg-KPVF ks ZÁTĚŽOVÝ DIAGRAM Tento zátěžový diagram uvádí možné přípustné spojité zatížení. Uváděné zatížení je v souladu s IEC Za předpokladu spoje v 1/5 rozponu je nutné povolené zatížení redukovat koeficientem 0,8. Za předpokladu spoje uprostřed rozponu je nutné povolené zatížení redukovat koeficientem 0,7. F = max. přípustné zatížení (dan/m) L = vzdálenost podpěr (m) L/100 = max. průhyb (m) office@hlsystem.cz /

9 Vg-VF85 Drátěný kabelový žlab pro vysoké zatížení 85 Oka: 50 x 100 mm Dráty: Ø 4,50 mm *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDVF Kód mm mm mm mm kg/m Jednotka Vg-VF m Vg-VF m Vg-VF m Vg-VF m Vg-VF m Upevňovací prvky: HL VFK ks ZÁTĚŽOVÝ DIAGRAM Tento zátěžový diagram uvádí možné přípustné spojité zatížení. Uváděné zatížení je v souladu s IEC Za předpokladu spoje v 1/5 rozponu je nutné povolené zatížení redukovat koeficientem 0,8. Za předpokladu spoje uprostřed rozponu je nutné povolené zatížení redukovat koeficientem 0,7. F = max. přípustné zatížení (dan/m) L = vzdálenost podpěr (m) L/100 = max. průhyb (m) 10 office@hlsystem.cz /028

10 Vg-VF110 Drátěný kabelový žlab pro vysoké zatížení Oka: 50 x 100 mm Dráty: Ø 4,50 mm *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDVF Kód mm mm mm mm kg/m Jednotka Vg-VF m Vg-VF m Vg-VF m Vg-VF m Vg-VF m Vg-VF m Upevňovací prvky: HL VFK ks ZÁTĚŽOVÝ DIAGRAM Tento zátěžový diagram uvádí možné přípustné spojité zatížení. Uváděné zatížení je v souladu s IEC Za předpokladu spoje v 1/5 rozponu je nutné povolené zatížení redukovat koeficientem 0,8. Za předpokladu spoje uprostřed rozponu je nutné povolené zatížení redukovat koeficientem 0,7. F = max. přípustné zatížení (dan/m) L = vzdálenost podpěr (m) L/100 = max. průhyb (m) office@hlsystem.cz /

11 HL D Univerzální víko Pro horizontální a vertikální úseky. Víko má výšku desky 10 mm. Pozinkováno metodou Sendzimir *Volitelná povrchová úprava I4/I6 Nerez *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL HDD050. Kód mm mm mm mm kg/m Jednotka HL D m HL D m HL D m HL D m HL D m HL D m HL D m HL D m HL D m HL D m Upevňovací prvky: Vg-DCLVF ks Vg-DCLVF ks Víka s šířkou > 400 mm mohou být diagonálně vyztuženy. Vg-DCLVF Samodržná spojka víka pro Vg-VF(L) Pro Vg-VFL60, Vg-VF60, Vg-VF85 a Vg-VF110. Počet: 2 ks/m I4/I6 Nerez Vg-DCLVF ks Více technických informací o tomto produktu naleznete na konci katalogu. 12 office@hlsystem.cz /028

12 Vg-DCLVF35 Samodržná spojka víka pro Vg-VF(L)35 Pro Vg-VFL35 a Vg-VF35. Počet: 2 ks/m I4/I6 Nerez Vg-DCLVF ks Více technických informací o tomto produktu naleznete na konci katalogu. Nepoužívat s: Vg-VFL Vg-VFO Závěs pro Vg-VF(L) Pozinkováno metodou Sendzimir *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDVFO. Vg-VFO ks Pro zavěšení pomocí závitové tyče HL ZT-M6/x nebo HL ZT-M8/x. Závitové tyče je nutné objednat zvlášť. Vg-VFOCL Závěs na závitovou tyč pro Vg-VF(L) Pozinkováno metodou Sendzimir *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDVFOCL. Vg-VFOCL ks Pro zavěšení pomocí závitové tyče HL ZT-M6/x nebo HL ZT-M8/x. Závitové tyče je nutné objednat zvlášť. office@hlsystem.cz /

13 Vg-VFM Nástěnný úchyt pro Vg-VF(L) Do šířky 200 mm. Pozinkováno metodou Sendzimir *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDVFM. Vg-VFM ks HL SDRSVG Nástěnný a montážní úchyt pro Vg-VF(L) Pro Vg-VF60 a Vg-VFL60. *Volitelná povrchová úprava I4/I6 Pozinkováno metodou Sendzimir Nerez *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL HDSDRSVG. HL SDRSVG ks Více technických informací o tomto produktu naleznete na konci katalogu. Vg-VFMM35 Nástěnný a montážní úchyt pro Vg-VF(L) Pro Vg-VF35 a Vg-VFL35. Pozinkováno metodou Sendzimir *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDVFMM35. Vg-VFMM ks 14 office@hlsystem.cz /028

14 Vg-VFCL Upevňovací spona pro Vg-VF(L) Pro upevnění drátěného kabelového žlabu k výložníku. Vg-VFCL ks HL VFCB Středový úchyt k zavěšení pro Vg-VF(L) Pro zavěšení pomocí závitové tyče HL ZT-M6/x nebo HL ZT-M8/x. Pozinkováno metodou Sendzimir *Volitelná povrchová úprava I4/I6 Nerez *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL HDVFCB. HL VFCB ks Použití pro drátěné kabelové žlaby Vg-VFL/Vg-VF35.100, Vg-VFL/Vg-VF a Vg-VFL/Vg-VF office@hlsystem.cz /

15 Vg-OBG Horní úchyt Ø11 mm Pro montáž kabelových žlabů na jednu závitovou tyč. Pozinkováno metodou Sendzimir *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDOBG050. Kód Max. přípustné zatížení (dan) Vg-OBG Vg-OBG Vg-OBG Vg-OBG Vg-OBG Vg-OBG Vg-OBG Vg-OBG Vg-OBG ks Vg-OBG ks Vg-OBG ks Vg-OBG ks Vg-OBG ks Vg-OBG ks Vg-OBG ks Vg-OBG ks Pro zavěšení pomocí závitové tyče HL ZT-M6/x nebo HL ZT-M8/x. Vg-OBGVF C-úchyt na závitovou tyč pro Vg-VF(L) Max. přípustné zatížení 15 dan Pozinkováno metodou Sendzimir Vg-OBGVF ks Vg-OBGVF ks Více technických informací o tomto produktu naleznete na konci katalogu. K zavěšení pomocí závitové tyče HL ZT-M6/x nebo HL ZT-M8/x: počítáno pro rovnoměrné zatížení v celé šíři držáku. 16 office@hlsystem.cz /028

16 Vg-BGVF Závěs na závitovou tyč pro Vg-VF(L) Max. přípustné zatížení 70 dan Pozinkováno metodou Sendzimir Vg-BGVF ks Vg-BGVF ks Více technických informací o tomto produktu naleznete na konci katalogu. K zavěšení pomocí závitové tyče HL ZT-M6/x nebo HL ZT-M8/x: počítáno pro rovnoměrné zatížení v celé šíři držáku. Vg-VFVLB Podlahový úchyt pro Vg-VF(L) Vg-VFVLB ks Od šířky 100 mm je nutné použít minimálně 2 ks/m. Od šířky 300 mm je nutné použít minimálně 4 ks/m. office@hlsystem.cz /

17 Vg-ROMEGACL Nosný profil Použití pro zavěšení drátěného žlabu na dvě závitové tyče nebo jako podlahový držák drátěného žlabu. Pozinkováno metodou Sendzimir *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDROMEGACL200. Délka (mm) Max. přípustné zatížení (dan) Vg-ROMEGACL ks Vg-ROMEGACL ks Vg-ROMEGACL ks Vg-ROMEGACL ks Vg-ROMEGACL ks Pokud nosný profil použijete jako podlahový držák, kombinujte ho s následujícími produkty: Vg-ROMEGACL200: Vg-VF(L)35.100, Vg-VF(L)35.150, Vg-VF(L)60.100, Vg-VL(F)60.150, Vg-VF Vg-ROMEGACL300: Vg-VF(L) Vg-ROMEGACL350: Vg-VF(L)35.250, Vg-VF(L)60.200, Vg-VF(L)60.300, Vg-VF85.250, Vg-VF , Vg-VF Vg-ROMEGACL450: Vg-VF(L)35.350, Vg-VF(L)60.400, Vg-VF85.350, Vg-VF Vg-ROMEGACL550: Vg-VF(L)35.450, Vg-VF(L)60.500, Vg-VF Pokud nosný profil použijete pro zavěšení na závitové tyče, kombinujte ho s následujícími produkty: Vg-ROMEGACL200: Vg-VF(L)35.100, Vg-VF(L)60.100, Vg-VF Vg-ROMEGACL300: Vg-VF(L)35.150, Vg-VF(L)35.200, Vg-VF(L) Vg-ROMEGACL350: Vg-VF(L)60.200, Vg-VF Vg-ROMEGACL450: Vg-VF(L)35.250, Vg-VF(L)35.350, Vg-VF(L)60.300, Vg-VF85.250, Vg-VF85.350, Vg-VF Vg-ROMEGACL550: Vg-VF(L)35.450, Vg-VF(L)60.400, Vg-VF85.350, Vg-VF85.450, Vg-VF office@hlsystem.cz /028

18 HL NP Nosný profil Standardní délka 3 m. Na poptávku v délkách 1, 2 a 6 m. Certifikace ZP-27/2008 u profilu 41x41 mm. (pouze u HL HDNP41H21x2/3, HL HDNP41H41x2/3) *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL PENP41H21/3. Vg-LOMEGACL150 Nástěnný výložník se západkami pro Vg-VF(L) Kód mm mm mm mm Jednotka HL NP41H21/ ,5 3 1 ks HL NP41H41/ ,8 3 1 ks HL NP27H18/ , ks HL NP28H30/ , ks HL NPT41H21/ ,5 3 1 ks HL NPT41H41/ ,5 3 1 ks HL HDNP41H21x2/ ks HL HDNP41H41x2/ ks Pozinkováno metodou Sendzimir *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDLOMEGACL Kód Max. přípustné zatížení (dan) Vg-LOMEGACL Vg-LOMEGACL Vg-LOMEGACL Vg-LOMEGACL Vg-LOMEGACL ks Vg-LOMEGACL ks Vg-LOMEGACL ks Vg-LOMEGACL ks Použít s: Vg-LOMEGACL : Vg-VF(L)35.100, Vg-VF(L)35.150, Vg-VF(L)60.100, Vg-VF(L) Vg-LOMEGACL : Vg-VF(L)35.150, Vg-VF(L)35.200, Vg-VF(L)60.150, Vg-VF(L) Vg-LOMEGACL : Vg-VF(L)35.200, Vg-VF(L)35.250, Vg-VF(L)60.200, Vg-VF(L) Vg-LOMEGACL : Vg-VF(L)35.350, Vg-VF(L)60.300, Vg-VF(L) Používejte VOMEGA pro zabránění deformace profilu. Počítáno pro rovnoměrné zatížení v celé šíři držáku. office@hlsystem.cz /

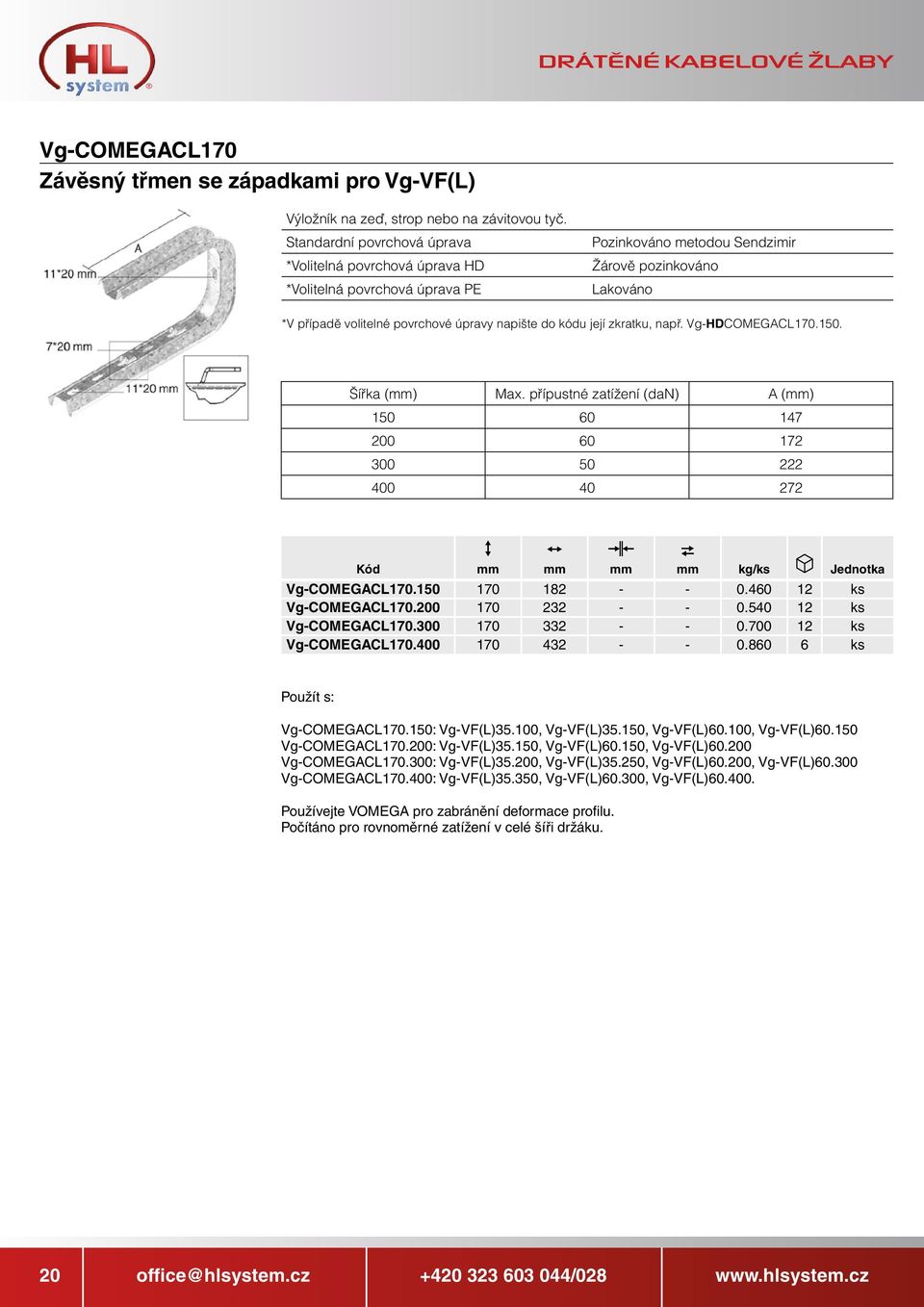

19 Vg-COMEGACL170 Závěsný třmen se západkami pro Vg-VF(L) Výložník na zeď, strop nebo na závitovou tyč. Pozinkováno metodou Sendzimir *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDCOMEGACL Šířka (mm) Max. přípustné zatížení (dan) A (mm) Vg-COMEGACL ks Vg-COMEGACL ks Vg-COMEGACL ks Vg-COMEGACL ks Použít s: Vg-COMEGACL : Vg-VF(L)35.100, Vg-VF(L)35.150, Vg-VF(L)60.100, Vg-VF(L) Vg-COMEGACL : Vg-VF(L)35.150, Vg-VF(L)60.150, Vg-VF(L) Vg-COMEGACL : Vg-VF(L)35.200, Vg-VF(L)35.250, Vg-VF(L)60.200, Vg-VF(L) Vg-COMEGACL : Vg-VF(L)35.350, Vg-VF(L)60.300, Vg-VF(L) Používejte VOMEGA pro zabránění deformace profilu. Počítáno pro rovnoměrné zatížení v celé šíři držáku. 20 office@hlsystem.cz /028

20 Vg-HDWK Výložník 20*7 mm Speciálně určená pro instalaci na zeď a v tunelech. *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-PEHDWK *12 mm Vg-HDWK ,30 24 ks Vg-HDWK ,36 24 ks Vg-HDWK ,43 24 ks Vg-HDWK ,53 12 ks Vg-HDWK ,73 12 ks Vg-HDWK ,88 12 ks HL WT Výložník K upevnění kabelových žlabů, žebříků a jiných prvků. Pozinkováno metodou Sendzimir *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL HDWT *26 Kód mm mm Max. zatížení kn kg/ks Jednotka HL WT ,85 0, ks HL WT ,90 0, ks HL WT ,00 0, ks HL WT ,05 0, ks HL WT ,25 0,40 50 ks HL WT ,15 0,57 30 ks HL WT ,05 0,80 30 ks HL WT ,95 0,91 30 ks 28 9x20 office@hlsystem.cz /

21 Vg-WKCL Click výložník pro profil HL NP Pro upevnění do stropních profilů bez použití šroubů. Pozinkováno metodou Sendzimir *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDWKCL100. Kód Max. přípustné zatížení (dan) HL MBWK Max. přípustné zatížení (dan) HL NP Vg-WKCL Vg-WKCL Vg-WKCL Vg-WKCL Vg-WKCL Vg-WKCL Vg-WKCL ks Vg-WKCL ks Vg-WKCL ks Vg-WKCL ks Vg-WKCL ks Vg-WKCL ks Použití do perforovaných profilů HL NP nebo pro Vg-MBWK. Max. přípustné zatížení (dan): při rovnoměrném zatížení výložníku. Vg-MBWK Stěnový úchyt pro Vg-WKCL 133 mm 25*13 mm *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDMBWK. Vg-MBWK ks 22 office@hlsystem.cz /028

22 Vg-WKMP41.21 Výložník k profilu HL NP pro uchycení šrouby 21*11 mm *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDWKMP A Kód Max. přípustné zatížení (dan) HL MBWK A (mm) D (mm) Vg-WKMP Vg-WKMP Vg-WKMP Vg-WKMP Vg-WKMP Vg-WKMP Max. přípustné zatížení (dan): při rovnoměrném zatížení výložníku. Vg-WKMPCL41.21 Výložník k profilu HL NP pro bezšroubovou fixaci Vg-WKMP ks Vg-WKMP ks Vg-WKMP ks Vg-WKMP ks Vg-WKMP ks Vg-WKMP ks 20*6 mm *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDWKMPCL A Kód Max. přípustné zatížení (dan) MBWK A (mm) D (mm) Vg-WKMPCL Vg-WKMPCL Vg-WKMPCL Vg-WKMPCL Vg-WKMPCL Vg-WKMPCL ks Vg-WKMPCL ks Vg-WKMPCL ks Vg-WKMPCL ks Vg-WKMPCL ks office@hlsystem.cz /

23 Vg-WKUMPCL41.21 Výložník pro HL NP41H21 20*6 mm *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDWKUMPCL A Kód Max. přípustné zatížení (dan) HL MBWK A (mm) Vg-WKUMPCL Vg-WKUMPCL Vg-WKUMPCL Vg-WKUMPCL Vg-WKUMPCL HL NK41H41 Nosníková konzole A 21*11 mm Vg-WKUMPCL ks Vg-WKUMPCL ks Vg-WKUMPCL ks Vg-WKUMPCL ks Vg-WKUMPCL ks *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL HDNK41H41/100. Kód Max. přípustné zatížení (dan) MBWK A (mm) D (mm) HL NK41H41/ HL NK41H41/ HL NK41H41/ HL NK41H41/ HL NK41H41/ HL NK41H41/ HL NK41H41/ HL NK41H41/ HL NK41H41/ HL NK41H41/ ks HL NK41H41/ ks HL NK41H41/ ks HL NK41H41/ ks HL NK41H41/ ks HL NK41H41/ ks HL NK41H41/ ks HL NK41H41/ ks HL NK41H41/ ks Max. přípustné zatížení (dan): při rovnoměrném zatížení výložníku. 24 office@hlsystem.cz /028

24 Vg-WKMPCL41.41 Zesílený výložník k profilu HL NP pro bezšroubovou fixaci 20*6 mm *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDWKMPCL A Kód Max. přípustné zatížení (dan) MBWK A (mm) D (mm) Vg-WKMPCL Vg-WKMPCL Vg-WKMPCL Vg-WKMPCL Vg-WKMPCL Vg-WKMPCL Vg-WKMPCL ks Vg-WKMPCL ks Vg-WKMPCL ks Vg-WKMPCL ks Vg-WKMPCL ks Vg-WKMPCL ks Max. přípustné zatížení (dan): při rovnoměrném zatížení výložníku. Vg-WKUMP41.41 Zesílený výložník k profilu HL NP pro uchycení šrouby 21*11 mm *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDWKUMP A Kód Max. přípustné zatížení (dan) MBWK A (mm) Vg-WKUMP Vg-WKUMP Vg-WKUMP Vg-WKUMP Vg-WKUMP Vg-WKUMP Vg-WKUMP ks Vg-WKUMP ks Vg-WKUMP ks Vg-WKUMP ks Vg-WKUMP ks Vg-WKUMP ks Max. přípustné zatížení (dan): při rovnoměrném zatížení výložníku. office@hlsystem.cz /

25 Vg-WKUMPCL41.41 Zesílený výložník k profilu HL NP pro uchycení šrouby 21*11 mm *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDWKUMPCL A Kód Max. přípustné zatížení (dan) MBWK A (mm) Vg-WKUMPCL Vg-WKUMPCL Vg-WKUMPCL Vg-WKUMPCL Vg-WKUMPCL Vg-WKUMPCL Vg-WKUMPCL ks Vg-WKUMPCL ks Vg-WKUMPCL ks Vg-WKUMPCL ks Vg-WKUMPCL ks Vg-WKUMPCL ks Max. přípustné zatížení (dan): při rovnoměrném zatížení výložníku. Vg-VMB Podlahový/nástěnný úchyt Ø10 mm Vhodný pro montáž k podlaze, na stěnu i k zavěšení. Max. přípustné zatížení 200 dan Pozinkováno metodou Sendzimir 20*10 mm *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDVMB mm 40 mm Vg-VMB ks Vg-VMB ks Vg-VMB ks Vg-VMB ks Vg-VMB ks Vg-VMB ks Vg-VMB ks Více technických informací o tomto produktu naleznete na konci katalogu. Pro zavěšení pomocí závitové tyče je nutné použít Vg-VFCL. Pro montáž na stěnu je nutné použít HL VFK. 26 office@hlsystem.cz /028

26 HL SEP Dělící přepážka volná *Volitelná povrchová úprava I4/I6 Pozinkováno metodou Sendzimir Nerez *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL HDSEP30. Kód mm mm mm mm kg/m Jednotka HL SEP m HL SEP m HL SEP m HL SEP m Upevňovací prvky: HL VFK ks Vg-VFSLOSCL ks Více technických informací o tomto produktu naleznete na konci katalogu. Vg-VFSLOSCL Spony k upevnění HL SEP pro Vg-VF(L) Pružná ocel Vg-VFSLOSCL ks HL VFK Spojovací svorka pro Vg-VF(L) *Volitelná povrchová úprava I4/I6 Pozinkováno metodou Sendzimir Nerez *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL HDVFK. HL VFK ks Více technických informací o tomto produktu naleznete na konci katalogu. office@hlsystem.cz /

27 HL FSRG Spojovací svorka pro Vg-VF(L) Spojka šroubová pro uchycení drátěného žlabu k výložníku. Pozinkováno metodou Sendzimir *Volitelná povrchová úprava I4/I6 Nerez *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL HDFSRG. HL FSRG ks HL TRZM Trapézový závěs s pevnou maticí K upevnění nosných prvků do stropů z trapézových plechů. Pro připevnění lze použít závitovou tyč M6, M8 a M10 - s příčným čepem 120 mm a delší, příp. šrouby nebo nýty. *Volitelná povrchová úprava GM Geomet *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL HDTRZM6. Kód Pro závitovou tyč mm Jednotka HL TRZM6 M ks HL TRZM8 M ks HL TRZM10 M ks Vg-VFKS Nosná spojka pro Vg-VF(L) Pro nejvyšší stabilitu a bezpečnost. Lze použít pouze s Vg-VF 60 a Vg-VFL 60. Pozinkováno metodou Sendzimir *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDVFKS. Vg-VFKS ks 28 office@hlsystem.cz /028

28 Vg-KPVF Násuvná spojka pro Vg-VF(L) Pro rychlou montáž bez použití šroubů a matic. Lze použít pouze pro Vg-VFL 60 a Vg-VF 60. Pozinkováno metodou Sendzimir *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDKPVF. Vg-KPVF ks Vg-KPVFL35 Násuvná rychlospojka pro Vg-VF(L)35 Pro bezšroubové spojování drátěných žlabů Vg-VFL 35. Pozinkováno metodou Sendzimir *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDKPVFL35. Vg-KPVFL ks Nepoužívat s Vg-VFL Vg-V Zesílená spojka Pozinkováno metodou Sendzimir *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. Vg-HDV Vg-V ks Vg-V ks Vg-V ks Vg-V ks office@hlsystem.cz /

29 HL ZT Závitová tyč Závěsy je možné upevnit v různých materiálech a výškách. Délka až 3 m. *Volitelná povrchová úprava I4/I6 Nerez *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL I4ZT-M6/1. Kód Závit mm Jednotka HL ZT-M6/1 M6 1 1 ks HL ZT-M6/2 M6 2 1 ks HL ZT-M8/1 M8 1 1 ks HL ZT-M8/2 M8 2 1 ks HL ZT-M8/3 M8 3 1 ks HL ZT-M10/1 M ks HL ZT-M10/2 M ks HL ZT-M12/1 M ks HL ZT-M12/2 M ks HL VM Spojka závitové tyče Spojovací prvek mezi dvěma součástmi se závitem. Kód Závit mm Jednotka HL VM6 M ks HL VM8 M ks HL VM10 M ks HL GM Matice kluzná - nosníkový jezdec Matice skluzná pro C-profil. Rychlá montáž. *Volitelná povrchová úprava GM Geomet *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL GMGM41M8. Kód Závit mm Jednotka HL GM41M8 M ks HL GM41M10 M ks HL GM41M12 M ks 30 office@hlsystem.cz /028

30 HL FL Nosná svěrka Pomocí nosné svěrky je možné upevnění na I-profil bez vrtání a svařování. Šroub je ve špičce upraven proti vysmeknutí svěrky z nosníku. *Volitelná povrchová úprava GM Geomet *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL GMFL1. Kód Závit Jednotka HL FL1 M8 20 ks HL FL2 M10 20 ks HL VS VS díly Pro konstrukce z nosných profilů. *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL HDVS 41*03. Kód Popis mm mm Jednotka HL VS 41*03 Rovná spojka ks HL VS 41*08 Spojka ks HL VS 41*13 Spojka ve tvaru U ks HL VS 41*31 Spojka pro vytvoření T-kusu z profilu ks HL VS 41*38 Patka čtvercová ks HL VS 41*39 Patka obdélníková ks HL VS 41*43 Úchyt nosného profilu k I-profilu ks office@hlsystem.cz /

31 HL OK Krytka na konzole Ochranná krytka na konzole. Materiál Polyethylen Kód Rozměr profilu (mm) Rozměr (mm) Jednotka HL OK38/40 38x40/41x ks HL OK41/21 41x ks HL TSA Kotva průvlaková s dlouhým závitem Certifikováno dle ZP-27/2008 pro M6 a M10. Použití pro beton a kámen. *Volitelná povrchová úprava GM Geomet *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL HDTSA6/45. Kód Závit mm Jednotka HL TSA6/45 M ks HL TSA6/65 M ks HL TSA6/85 M ks HL TSA8/50 M ks HL TSA8/65 M ks HL TSA8/75 M ks HL TSA8/85 M ks HL TSA8/115 M ks HL TSA8/140 M ks HL TSA8/165 M ks HL TSA10/60 M ks HL TSA10/75 M ks HL TSA10/90 M ks HL TSA10/120 M ks HL TSA10/150 M ks HL TSA10/180 M ks HL TSA12/80 M ks HL TSA12/100 M ks HL TSA12/110 M ks HL TSA12/120 M ks HL TSA12/140 M ks HL TSA12/165 M ks HL TSA12/180 M ks 32 office@hlsystem.cz /028

32 HL TSA O1 Kotva průvlaková s krátkým závitem s certifikátem ETA Option 1 Použití pro kámen a beton s prasklinami i bez prasklin. Vysoká zátěž, malá kotvící a okrajová vzdálenost. *Volitelná povrchová úprava GM Geomet *Volitelná povrchová úprava I4/I6 Nerez *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL GMTSA8/72-O1. HL ZKM / HL ZKVM (mosazná) Kotva narážecí Kód Závit mm Délka závitu (mm) Jednotka HL TSA8/72-O1 M ks HL TSA8/92-O1 M ks HL TSA8/112-O1 M ks HL TSA8/147-O1 M ks HL TSA10/92-O1 M ks HL TSA10/102-O1 M ks HL TSA10/112-O1 M ks HL TSA10/132-O1 M ks HL TSA10/162-O1 M ks HL TSA12/103-O1 M ks HL TSA12/118-O1 M ks HL TSA12/128-O1 M ks HL TSA12/148-O1 M ks HL TSA12/163-O1 M ks HL TSA12/178-O1 M ks HL TSA16/123-O1 M ks HL TSA16/138-O1 M ks HL TSA16/178-O1 M ks Certifikováno dle ZP-27/2008 pro M6 a M10. Použití pro beton a kámen. /Mosaz *Volitelná povrchová úprava GM Geomet *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL GMZKM6. Kód Závit mm mm Min. hloubka vrtu (mm) Jednotka HL ZKM6 M ks HL ZKM8 M ks HL ZKM10 M ks HL ZKM12 M ks HL ZKM16 M ks HL ZKM20 M ks HL ZKVM6 M ks HL ZKVM8 M ks HL ZKVM10 M ks office@hlsystem.cz /

33 HL B Metrický šroub Šestihranná hlava, metrický závit. *Volitelná povrchová úprava GM *Volitelná povrchová úprava I4/I6 Geomet Nerez *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL GMB6*10. Kód Závit mm Jednotka HL B6*10 M ks HL B6*12 M ks HL B6*16 M ks HL B6*20 M ks HL B6*30 M ks HL B8*12 M ks HL B8*14 M ks HL B8*16 M ks HL B8*20 M ks HL B8*30 M ks HL B8*40 M ks HL B8*50 M ks HL B8*60 M ks HL B8*70 M ks HL B10*12 M ks HL B10*16 M ks HL B10*20 M ks HL B10*25 M ks HL B10*30 M ks HL B10*40 M ks HL B10*50 M ks HL B10*60 M ks HL B12*20 M ks HL B12*30 M ks HL B12*40 M ks HL B12*50 M ks HL B12*120 M ks 34 office@hlsystem.cz /028

34 HL M Šestihranná matice Šestihranná matice - DIN 934. *Volitelná povrchová úprava GM *Volitelná povrchová úprava I4/I6 Geomet Nerez *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL GMM6. HL ML Šestihranná matice s límcem Kód Závit mm Jednotka HL M6 M6-100 ks HL M8 M8-100 ks HL M10 M ks HL M12 M ks Matice s límcem. *Volitelná povrchová úprava GM *Volitelná povrchová úprava I4/I6 Geomet Nerez *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL GMML6. Kód Závit mm Jednotka HL ML6 M6-100 ks HL ML8 M8-100 ks HL ML10 M ks HL RO Podložka plochá Podložka plochá - DIN 125A. Pod šrouby se šestihrannou hlavou a pod šestihranné matice. *Volitelná povrchová úprava GM Geomet *Volitelná povrchová úprava I4/I6 Nerez *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL GMRO6. Kód Pro závit mm Jednotka HL RO6 M6-100 ks HL RO8 M8-100 ks HL RO10 M ks HL RO12 M ks office@hlsystem.cz /

35 HL CRO Podložka velkoplošná Podložka velkoplošná - DIN *Volitelná povrchová úprava GM *Volitelná povrchová úprava I4/I6 Geomet Nerez *V případě volitelné povrchové úpravy napište do kódu její zkratku, např. HL GMCRO6. Kód Pro závit mm Jednotka HL CRO6 M6-100 ks HL CRO8 M8-100 ks HL CRO10 M ks HL CRO12 M ks Vg-VFKNIP Nůžky Střižné nůžky s nesouměrným břitem. Vg-VFKNIP ks 36 office@hlsystem.cz /028

36 Vg-DCLVF Montážní schéma Pro Vg-VFL60, Vg-VF60, Vg-VF85 a Vg-VF110. Vg-DCLVF35 Montážní schéma Pro Vg-VFL35 a Vg-VF35. office@hlsystem.cz /

37 Vg-VFMM Montážní schéma Pro zavěšení pomocí závitové tyče je nutné použít Vg-VFCL. Pro montáž na stěnu je nutné použít HL VFK /028

38 Vg-OBGVF Montážní schéma HL ZKM HL ZT-M HL RO8+HL M8 Vg-VF Vg-OBGVF /

39 HL BGVF Montážní schéma HL ZKM HL ZT-M Vg-VF HL RO8+HL M8 Vg-BGVF /028

40 Vg-VMB Montážní schéma Vg-HDVS41.16 HL RO10 HL M10 Vg-TIM10 Vg-B10.40 HL RO10 Vg-VFCL Vg-VMB Vg-VMB Pro montáž na stěnu, podlahu nebo jako závěs. Pro zavěšení pomocí závitové tyče je nutné použít Vg-VFCL. Pro montáž na stěnu je nutné použít HL VFK. HL SEP Montážní schéma HL SEP HL SEP Vg-VF Vg-VF HL VFK Vg-VFSLOSCL /

41 HL VFK Montážní schéma HL VFK HL VFCB /028

42 Jak správně provést střih drátu Požadované příslušenství lze jednoduše vyrobit pomocí stříhacích nůžek. Pro střih drátěných žlabů doporučujeme pouze profesionální nůžky s offset střihem (viz obrázek níže). Pro zabránění deformace drátěného žlabu je doporučeno střih provést co nejblíže křížení drátů. ANO Offset střihu NE Centrální umístění nože Ideální místo střihu office@hlsystem.cz /

43 Horizontální rohy s velkým rádiusem HL VFK Vg-V Šíře mm HL VFK Vg-V zóna zóna zóna zóna zóna zóna zóna Šířka Výška Zóny HL VFK HL VFCB Vg-V / / / Možnost fixace HL VFK HL VFCB 44 office@hlsystem.cz /028

44 Horizontální rohy s malým rádiusem Metoda A Metoda B Šířka Výška HL VFK Vg-V Zóny Montáž Metoda Délka Pro vytvoření horizontálního rohu s malým radiusem postupujte dle návodu nahoře s použitím metody A nebo B. U drátěných žlabů šíře 50 mm je možné vytvořit pouze horizontální roh s velkým radiusem. office@hlsystem.cz /

45 T-kus Typ drátěného žlabu Kód Počet dílců pro střih Vg-VF(L) Vg-VF(L) Vg-VF Vg-VF Vg-VF Vg-VF Typ drátěného žlabu Kód Počet dílců pro střih Vg-VF(L) Vg-VF(L) Vg-VF(L) Vg-VF(L) Vg-VF(L) Vg-VF Vg-VF Vg-VF Vg-VF Stejné pro všechny šíře Stejné pro všechny šíře Pro vytvoření T-kusu postupujte dle tabulky. Vystřihněte určený počet dílců (obr. 1). Stejný počet dílců je nutné vystřihnout také u protikusu (obr. 2). Oba díly se musí spojit pomocí HL VFK. 46 office@hlsystem.cz /028

46 Křížení Typ drátěného žlabu Typ drátěného žlabu Kód Počet dílců pro střih Kód Počet dílců pro střih Vg-VF(L) x2 Vg-VF(L) x4 Vg-VF(L) x3 Vg-VF(L) x5 Vg-VF x2 Vg-VF(L) x6 Vg-VF x4 Vg-VF(L) x7 Vg-VF x5 Vg-VF(L) x8 Vg-VF x6 Vg-VF x3 Vg-VF x4 Vg-VF x5 Vg-VF x6 Stejné pro všechny šíře Stejné pro všechny šíře Pro vytvoření křížení postupujte dle tabulky. Vystřihněte určený počet dílců (obr. 1). Stejný počet dílců je nutné vystřihnout také u protikusu (obr. 2). Oba díly se musí spojit pomocí HL VFK. office@hlsystem.cz /

47 Snížení Střih a tvarování 48 office@hlsystem.cz /028

48 Redukce Drátěný žlab může být redukován na menší šířku při dodržení postupu, který je uveden níže. 1. Proveďte střih požadovaných dílců. 2. Ohněte strany na požadovanou šířku. 3. Spojte konce pomocí Vg-KPVF, HL VFK a Vg-V Redukce o 50 mm Redukce o 100 mm office@hlsystem.cz /

49 HL system, s. r. o. Všechromy Strančice tel.: fax: url: Velkoobchodní partner: Zboží distribuované naší společností splňuje zákon o technických požadavcích na výrobky dle zák. č. 22/97 Sb., 13 ods. 5. Firma HL system, s. r. o. si vyhrazuje právo na změnu. Platnost katalogu až do vydání nového.
