Technická zpráva. Město bez barier Dům peč.služby, Poštovní 656, Horní Slavkov DPS. D.1.4 Technika prostředí staveb Zařízení silnopr.

Transkript

1

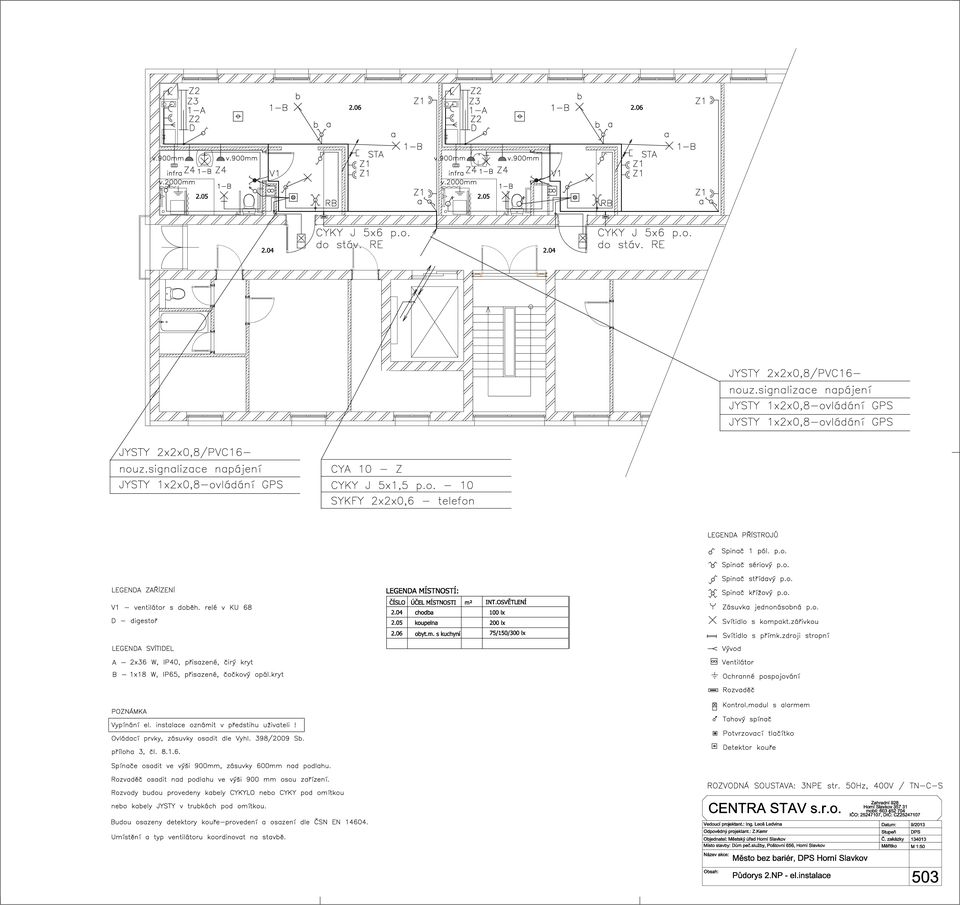

2 - 1- A.č. Zdeněk Kemr - projekce elektro Město bez barier Dům peč.služby, Poštovní 656, Horní Slavkov Dělnická 6, K.Vary A.č. Z.č D DPS 501 Technická zpráva D.1.4 Technika prostředí staveb Zařízení silnopr.elektrotechniky Seznam dokumentace Technická zpráva 501 Půdorys 1.PP+1.NP 502 Půdorys 2.NP NP+půda 504 Rozváděče 505 Dne: Vypracoval: Z.Kemr Kontroloval:

3 - 2- A.č. Úvodem : Jde o stávající zděný objekt se třemi nadzemními podlažími a půdou, který bude ve dvou bytech ve 2.NP upraven tak, aby vyhovoval Vyhl.398/2009 Sb. Stropy jsou ze železobetonových panelů, obvodové zdivo a příčky jsou zděné. Budou provedeny úpravy pro vozíčkáře a úprava pro výtah. Projekt řeší elektroinstalaci a slaboproudé rozvody ve stupni projektu k provedení stavby. Projekt řeší světelné, zásuvkové, silové a slaboproudé rozvody v bytech a napojení výtahu. Podklady : Výkresy stavební části, situace,vyjádření investora. Použité normy ČSN : , , ed 2, , , , , ed 3, , , , ed 2, ed 2, , , , EN , EN 62305, a další. Technické údaje : Proudová soustava : Přívod 0,4 kv 3PEN stř. 50 Hz 400/230 V TN - C Elektroinstalace 3PEN stř. 50 Hz 400/230 V TN - S Místem rozdělení vodiče PEN je stávající rozvaděč RE, případně nejbližší krabicová rozvodka. Pi = navýšení 15,0 kw Spotřeba zůstane beze změny. Zajištění ochrany osob, el.zařízení a bezpečnosti práce : Navržená ochrana před úrazem el.proudem dle ČSN ed 2 Ochrana před dotykem živých částí základní - izolací základní - kryty a přepážkami Ochrana před dotykem neživých částí základní - automatickým odpojením od zdroje zvýšená - proudovými chrániči a doplňkovým pospojováním Prostředí dle ČSN ed 3 : Vnitřní prostory AB5 AC1 AD1 AD4 AE1 AF1 AG1 AH1 +5 až + 40 C, prostory chráněné před atmosfer. vlivy s regulací teploty nadmořská výška do m zanedbatelný výskyt vody stříkající voda - vyskytuje se občas při úklidu do výše 400 mm zanedbatelný výskyt cizích pevných těles zanedbatelný výskyt korozivních nebo znečišťujících látek mírné mechanické namáhání mírné vibrace

4 - 3- A.č. AK1 AL1 AM1 AN1 AP1 AQ1 AR1 BA3 BC2 BD1 BE1 CA1 CB1 bez nebezpečí výskytu rostlinstva nebo plísní bez nebezpečí výskytu živočichů zanedbatelné elektromagn., elektrostatické nebo ionizující působení nízká intenzita slunečního záření do 500 W/m2 zanedbatelné seismické účinky do 30 Gal zanedbatelná bouřková činnost do 25 dní v roce pomalý pohyb vzduchu do 1m/s invalidé výjimečný dotyk osob s potenciálem země malá hustota obsazení, snadné podmínky pro únik povaha skladovaných nebo zpracovávaných látek bez význ.nebezpečí stavební materiály nehořlavé konstrukce budovy zanedbatelné nebezpečí Prostředí dle ČSN ed 3 normální. Prostředí je určeno pouze pro návrh krytí přístrojů a svítidel v tomto projektu. Krytí elektrických předmětů, druh a uložení vodičů odpovídá danému prostředí, podkladům a kvalifikaci obsluhy. Ochrana vodičů proti mechanickému poškození je provedena polohou, uložením v drážkách pod omítkou, v lištách. Ochrana proti účinkům přetížení a zkratů je provedena pojistkami a jističi dle ČSN , ČSN , ČSN Intenzita osvětlení odpovídá ČSN EN lx sprcha, WC, strojovna výtahu 300 lx prac.plocha kuch.linky Budou osazeny ( a uvažovaly se při výpočtu intenzity osvětlení ) : 1/ Kuch.linka, strojovna výtahu : Zárivková svítidla s opálovým krytem osazená na stropu. Zářivky 36 W s intenzitou lm, index barevného podání Ra 85 ( 1B ), Tc = 4300K. Svítidla budou ovládána spínači. 2/ Sprcha, WC : Kompaktní zářivky osazené do přisazených svítidel s opálovým krytem. Svítidla budou osazena na zdi. Zářivky 18W kompaktní s intenzitou 1200 lm, index barevného podání Ra 85 ( 1B ), Tc = 4000K. Svítidla budou budou ovládána spínači. Technický popis : Rozvaděče : Nové bytové rozvaděče RB budou osazeny v predsíních bytů a obsahují jistící prvky pro světelné a zásuvkové obvody. Rozvaděče budou osazeny dle Vyhl. 398/2009 Sb. příl. 3, čl V 1.NP bude osazen nový rozvaděč R1 pro napajec nouzové signalizace v koupelnách bytů pro imobilní a RJ pro odjištění stávajícího stoupacího vedení do 2. a 3.NP. Ve strojovně výtahu bude rozvaděč R2 pro osvětlení a zásuvku ve výtahu.

5 - 4- A.č. Rozvody - montáž : Bude provedeno nové domovní vedení ze stávající pojistkové skříně pro stávající elektroměrový rozvaděč s jištěním výtahu. Vedení bude ukončeno v nové stoupačkové skříni v 1.NP. Z ní povede přívod do stávajícího el.měrového rozvaděče v 1.NP a do nové skříně RJ. V nové skříni RJ s jištěním bude odjištěno stávající stoupací vedení do 2. a 3.NP. Světelné rozvody budou provedeny vodiči CYKYLO, silové rozvody kabely CYKY pod omítkou. Osvětlení : Svítidla budou ovládána kolébkovými spínači a přepínači. Spínače budou osazeny dle Vyhl. 398/2009 Sb. příl. 3, čl Odvětrání : Větrání bude pomocí ventilátoru, ovládaného spínači osvětlení WC. Ventilátor bude mít doběhové relé. Upřesnění viz projekt odvětrání. Kuchyňská linka : Nad kuchyňskou linkou budou osazeny zásuvky pro el.spotřebiče - dvouvařič, troubu na 230V, varnou konvici a lednici. Výtah : Bude osazen nový výtah. Ze stávajícího rozvaděče RE bude veden nový přívod do strojovny výtahu na půdě. Ve strojovně výtahu a výtahové šachtě bude provedeno nové osvětlení. Slaboproud: Ve sprchách bytů pro imobilní bude osazeno nouzové signalizační zařízení. Ve sprše bude tahový spínač, kterým se v případě nouze aktivuje kontrolní modul s alarmem, umístěný nad dveřmi bytu. Odstavení alarmu se provede tlačítkem, osazeným vně u dveří koupelny. Přepínací kontakty všech kontrolních modulů budou paralelně spojeny kabelem, ukončeným na svorkách v plastové skříni R1, osazené na chodbě v 1.NP. Ve skříni bude osazen komunikátor GSM od Jablotronu, který nahlásí přepnutí kontaktu kontrolního modulu jako nouzový stav na zvolená telefonní čísla. Signalizace bude fungovat takto : V případě nouze zatáhne klient za tahový spínač v koupelně, který sepne kontrolní modul nad dveřmi bytu. Tento modul obsahuje světelnou a zvukovou signalizaci. Kontakt modulu aktivuje komunikátor GSM, který pošle zprávu o nouzovém stavu na zvolená telefonní čísla. Služba, který se dostaví do bytového domu pozná konkrétní byt podle světelné a zvukové signalizace. Po odemčení dveří bytu odstaví signalizaci tlačítkem u dveří do koupelny a zorganizuje pomoc. Do strojovny výtahu bude přivedena telefonní linka. Požadavky na HSV: Vysekat drážky a prostupy pro vedení a výklenek pro rozvaděč. Závěr : Pro montáž musí být použit materiál a zařízení schválené autorizovanou zkušebnou pro použití při montáži na území ČR.

6 - 5- A.č. Zdeněk Kemr - projekce elektro Město bez barier Dům peč.služby, Poštovní 656, Horní Slavkov Dělnická 6, K.Vary A.č. Z.č D DPS Seznam dokumentace D.1.4 Technika prostředí staveb Zařízení silnopr.elektrotechniky Seznam dokumentace Technická zpráva 501 Půdorys 1.PP+1.NP 502 Půdorys 2.NP NP+půda 504 Rozváděče 505 Vypracoval: Z.Kemr Kontroloval:
