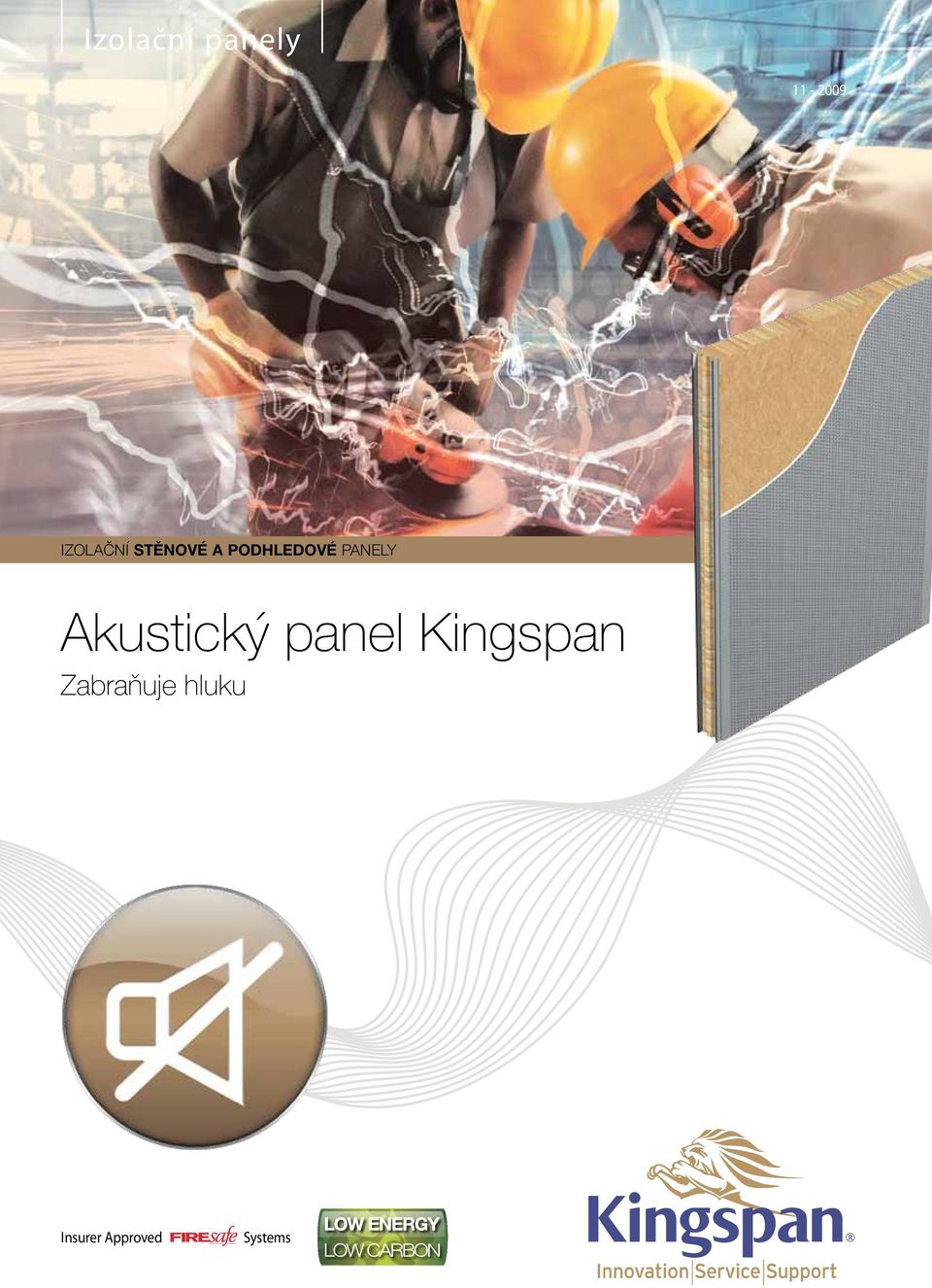

1 Izolační panely IZOLAČNÍ STĚNOVÉ A PODHLEDOVÉ PANELY Akustický panel Kingspan Zabraňuje hluku Insurer Approved Systems

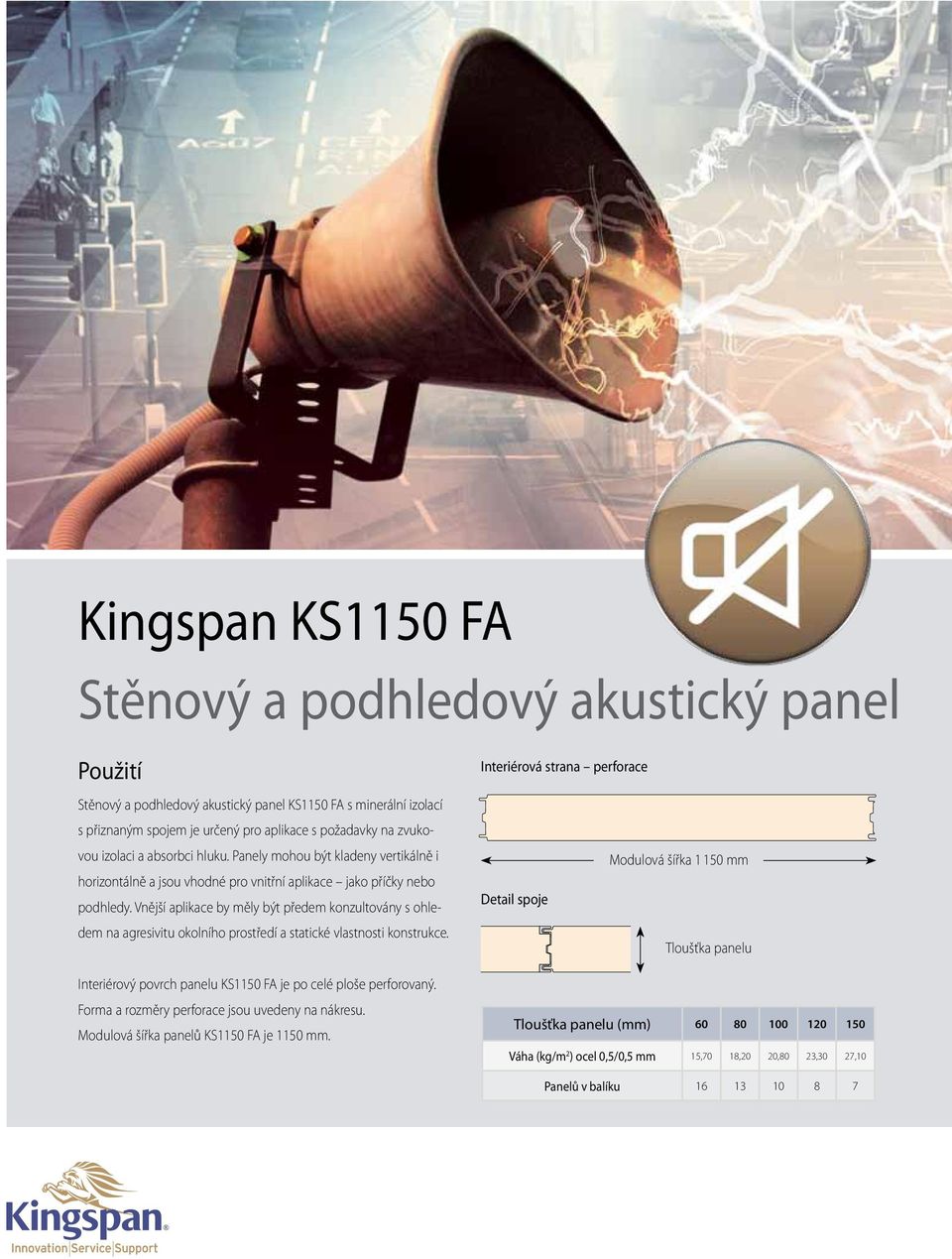

2 Kingspan KS1150 FA Stěnový a podhledový akustický panel Použití Stěnový a podhledový akustický panel KS1150 FA s minerální izolací s přiznaným spojem je určený pro aplikace s požadavky na zvukovou izolaci a absorbci hluku. Panely mohou být kladeny vertikálně i horizontálně a jsou vhodné pro vnitřní aplikace jako příčky nebo podhledy. Vnější aplikace by měly být předem konzultovány s ohledem na agresivitu okolního prostředí a statické vlastnosti konstrukce. Interiérový povrch panelu KS1150 FA je po celé ploše perforovaný. Forma a rozměry perforace jsou uvedeny na nákresu. Modulová šířka panelů KS1150 FA je 1150 mm. Interiérová strana perforace Modulová šířka mm Detail spoje Tloušťka panelu Tloušťka panelu (mm) Váha (kg/m 2 ) ocel 0,5/0,5 mm 15,70 18,20 20,80 23,30 27,10 Panelů v balíku

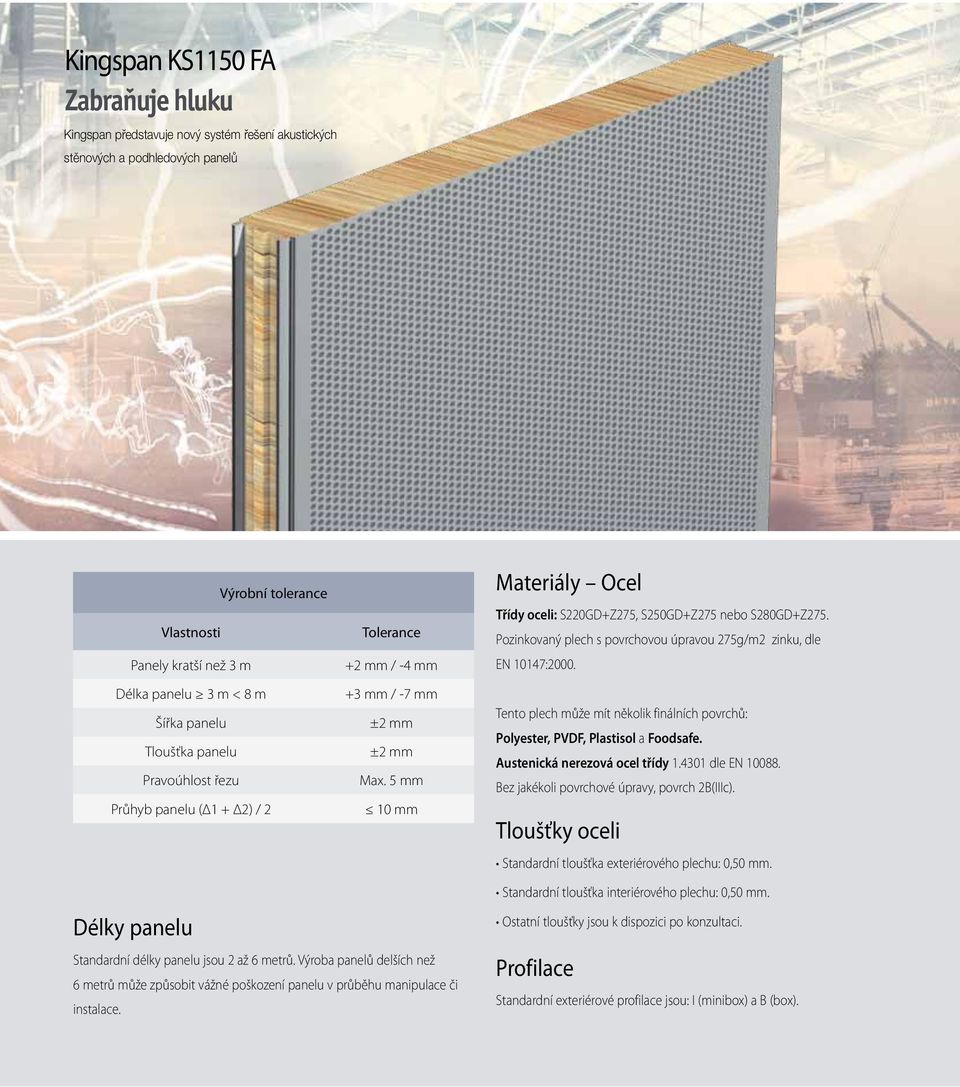

3 Kingspan KS1150 FA Zabraňuje hluku Kingspan představuje nový systém řešení akustických stěnových a podhledových panelů Výrobní tolerance Vlastnosti Panely kratší než 3 m Délka panelu 3 m < 8 m Šířka panelu Tloušťka panelu Pravoúhlost řezu Průhyb panelu (Δ1 + Δ2) / 2 Tolerance +2 mm / -4 mm +3 mm / -7 mm ±2 mm ±2 mm Max. 5 mm 10 mm Materiály Ocel Třídy oceli: S220GD+Z275, S250GD+Z275 nebo S280GD+Z275. Pozinkovaný plech s povrchovou úpravou 275g/m2 zinku, dle EN 10147:2000. Tento plech může mít několik finálních povrchů: Polyester, PVDF, Plastisol a Foodsafe. Austenická nerezová ocel třídy dle EN Bez jakékoli povrchové úpravy, povrch 2B(IIIc). Tloušťky oceli Standardní tloušťka exteriérového plechu: 0,50 mm. Délky panelu Standardní délky panelu jsou 2 až 6 metrů. Výroba panelů delších než 6 metrů může způsobit vážné poškození panelu v průběhu manipulace či instalace. Standardní tloušťka interiérového plechu: 0,50 mm. Ostatní tloušťky jsou k dispozici po konzultaci. Profilace Standardní exteriérové profilace jsou: I (minibox) a B (box).

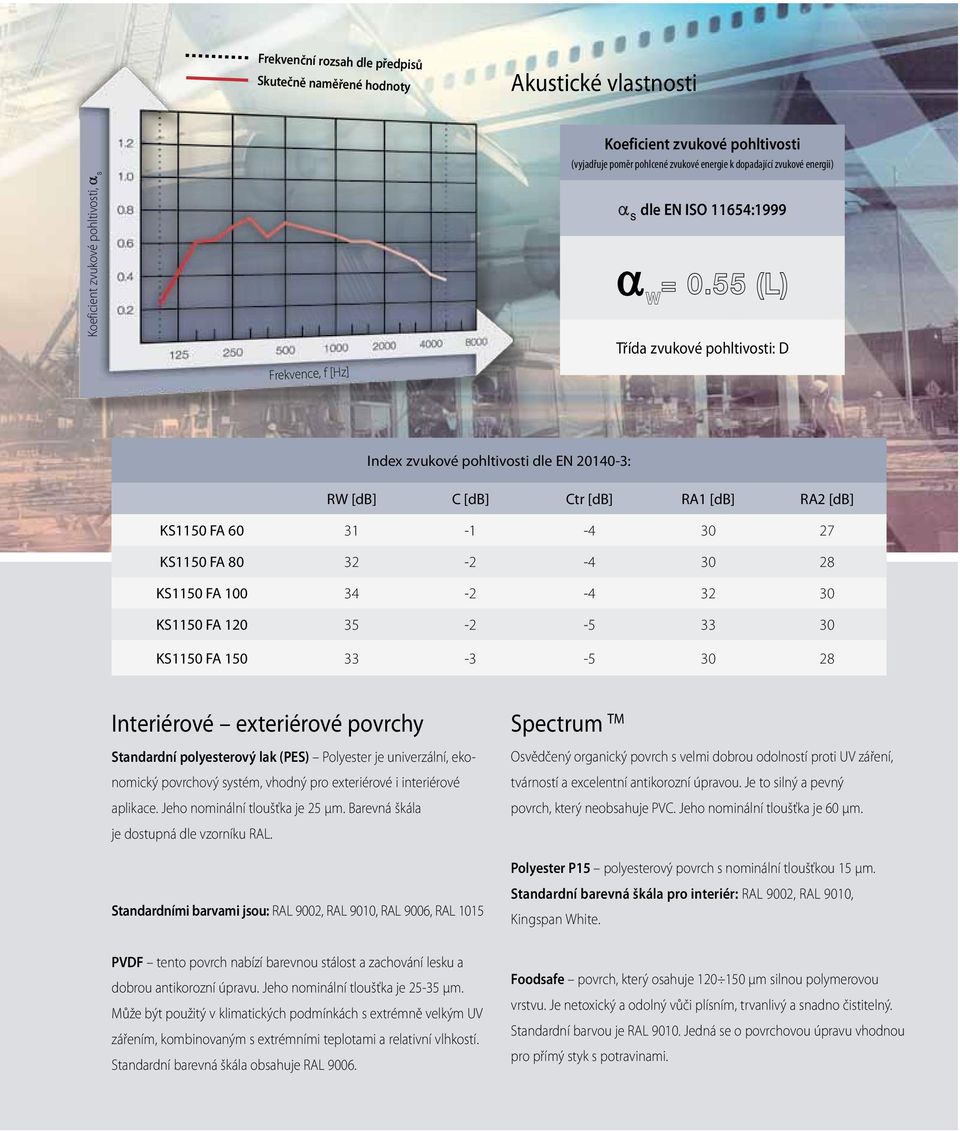

4 Frekvenční rozsah dle předpisů Skutečně naměřené hodnoty Akustické vlastnosti Koeficient zvukové pohltivosti, α s Frekvence, f [Hz] Koeficient zvukové pohltivosti (vyjadřuje poměr pohlcené zvukové energie k dopadající zvukové energii) α S dle EN ISO 11654:1999 α W = 0.55 (L) Třída zvukové pohltivosti: D Index zvukové pohltivosti dle EN : RW [db] C [db] Ctr [db] RA1 [db] RA2 [db] KS1150 FA KS1150 FA KS1150 FA KS1150 FA KS1150 FA Interiérové exteriérové povrchy Standardní polyesterový lak (PES) Polyester je univerzální, ekonomický povrchový systém, vhodný pro exteriérové i interiérové aplikace. Jeho nominální tloušťka je 25 μm. Barevná škála je dostupná dle vzorníku RAL. Standardními barvami jsou: RAL 9002, RAL 9010, RAL 9006, RAL 1015 PVDF tento povrch nabízí barevnou stálost a zachování lesku a dobrou antikorozní úpravu. Jeho nominální tloušťka je μm. Může být použitý v klimatických podmínkách s extrémně velkým UV zářením, kombinovaným s extrémními teplotami a relativní vlhkostí. Standardní barevná škála obsahuje RAL Spectrum TM Osvědčený organický povrch s velmi dobrou odolností proti UV záření, tvárností a excelentní antikorozní úpravou. Je to silný a pevný povrch, který neobsahuje PVC. Jeho nominální tloušťka je 60 μm. Polyester P15 polyesterový povrch s nominální tloušťkou 15 μm. Standardní barevná škála pro interiér: RAL 9002, RAL 9010, Kingspan White. Foodsafe povrch, který osahuje μm silnou polymerovou vrstvu. Je netoxický a odolný vůči plísním, trvanlivý a snadno čistitelný. Standardní barvou je RAL Jedná se o povrchovou úpravu vhodnou pro přímý styk s potravinami.

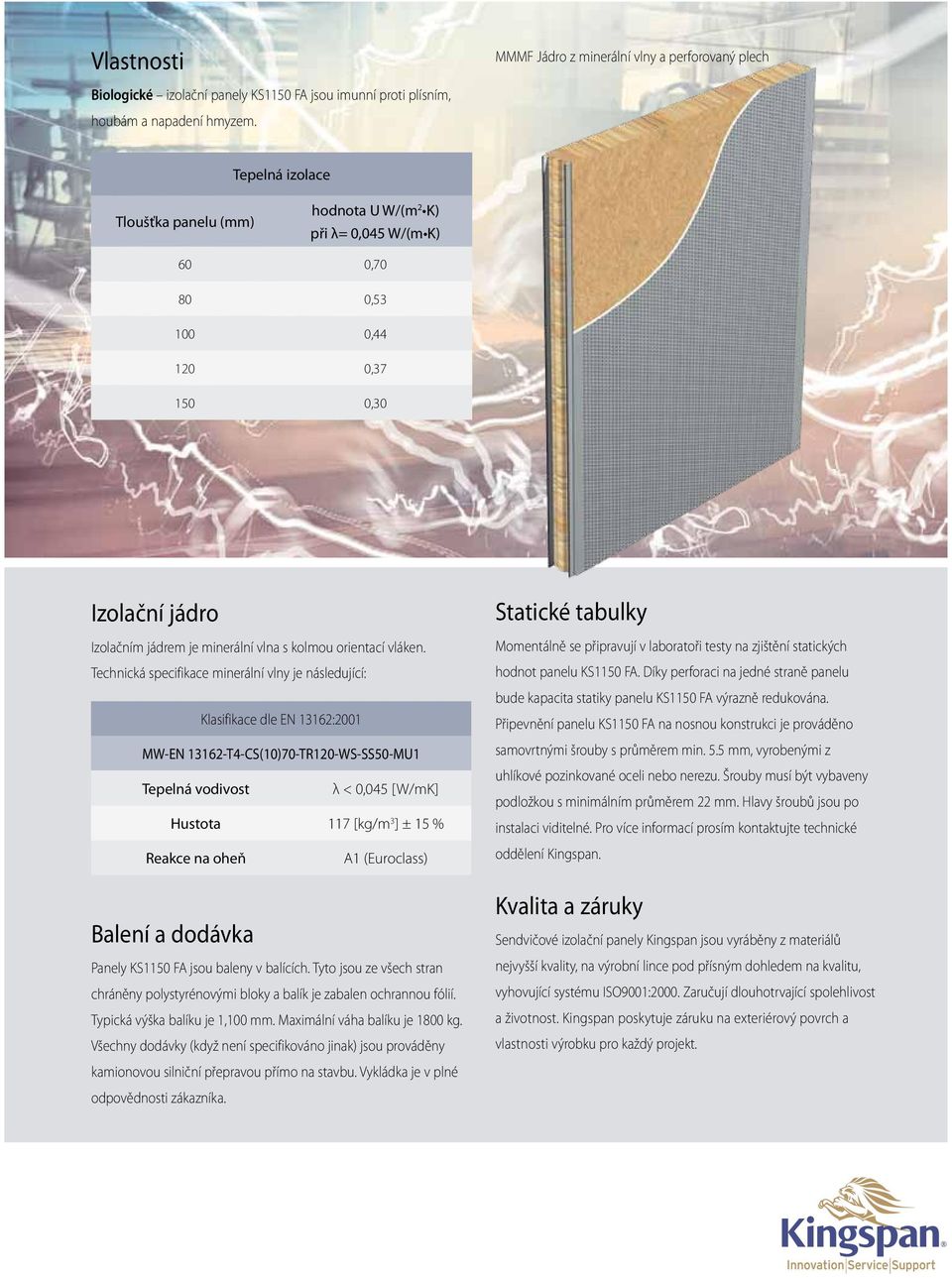

5 Vlastnosti MMMF Jádro z minerální vlny a perforovaný plech Biologické izolační panely KS1150 FA jsou imunní proti plísním, houbám a napadení hmyzem. Tepelná izolace Tloušťka panelu (mm) hodnota U W/(m 2 K) při λ= 0,045 W/(m K) 60 0, , , , ,30 Izolační jádro Izolačním jádrem je minerální vlna s kolmou orientací vláken. Technická specifikace minerální vlny je následující: Klasifikace dle EN 13162:2001 MW-EN T4-CS(10)70-TR120-WS-SS50-MU1 Tepelná vodivost λ < 0,045 [W/mK] Hustota 117 [kg/m 3 ] ± 15 % Reakce na oheň A1 (Euroclass) Balení a dodávka Panely KS1150 FA jsou baleny v balících. Tyto jsou ze všech stran chráněny polystyrénovými bloky a balík je zabalen ochrannou fólií. Typická výška balíku je 1,100 mm. Maximální váha balíku je 1800 kg. Všechny dodávky (když není specifikováno jinak) jsou prováděny kamionovou silniční přepravou přímo na stavbu. Vykládka je v plné odpovědnosti zákazníka. Statické tabulky Momentálně se připravují v laboratoři testy na zjištění statických hodnot panelu KS1150 FA. Díky perforaci na jedné straně panelu bude kapacita statiky panelu KS1150 FA výrazně redukována. Připevnění panelu KS1150 FA na nosnou konstrukci je prováděno samovrtnými šrouby s průměrem min. 5.5 mm, vyrobenými z uhlíkové pozinkované oceli nebo nerezu. Šrouby musí být vybaveny podložkou s minimálním průměrem 22 mm. Hlavy šroubů jsou po instalaci viditelné. Pro více informací prosím kontaktujte technické oddělení Kingspan. Kvalita a záruky Sendvičové izolační panely Kingspan jsou vyráběny z materiálů nejvyšší kvality, na výrobní lince pod přísným dohledem na kvalitu, vyhovující systému ISO9001:2000. Zaručují dlouhotrvající spolehlivost a životnost. Kingspan poskytuje záruku na exteriérový povrch a vlastnosti výrobku pro každý projekt.

6 Izolační panely Kingspan Stěnové panely Panely s jádrem z IPN KS1000 SF skryté kotvení KS1000/1150 TF KS1000/1150 TC KS1000 TT keramický závěsný systém KS1000 RW Panely s jádrem z minerální vlny KS1000/1150 TP KS1150 FA KS1000 FH skryté kotvení KS1000 FR Střešní panely Panely s jádrem z IPN KS1000 RW KS1000 SX KS1000 SM plochý KS1000 RT střešní tašky KS1000 XD velkorozponový Panely s jádrem z minerální vlny KS1000 FF Prosvětlovací panely KS1000 FF/HTL KS1000 RW/HTL KS1000 RW/GRP40 KS1000 FF/GRP40 KONTAKT PRO ČR: KINGSPAN a.s., Vážní 465, Hradec Králové, Česká republika tel : , fax: , info@kingspan.cz techinfo: , techinfo@kingspan.cz příslušenství: , prislusenstvi@kingspan.cz zelená linka: KONTAKT PRO SR: KINGSPAN, s. r. o., Stará Vajnorská 27, Bratislava, Slovenská republika tel.: , fax: , info@kingspan.sk
