1 BENCHMARK MATRIX FASÁDNÍ SYSTÉMY

2 HLADKÉ ROVNÉ PLOCHY S PŮSOBIVÝM VEDENÍM LINIÍ VE SPOJÍCH SPOLU S VARIABILNÍMI ROZMĚRY A TÉMĚŘ NEOMEZENÝMI BAREVNÝMI MOŽNOSTMI 2

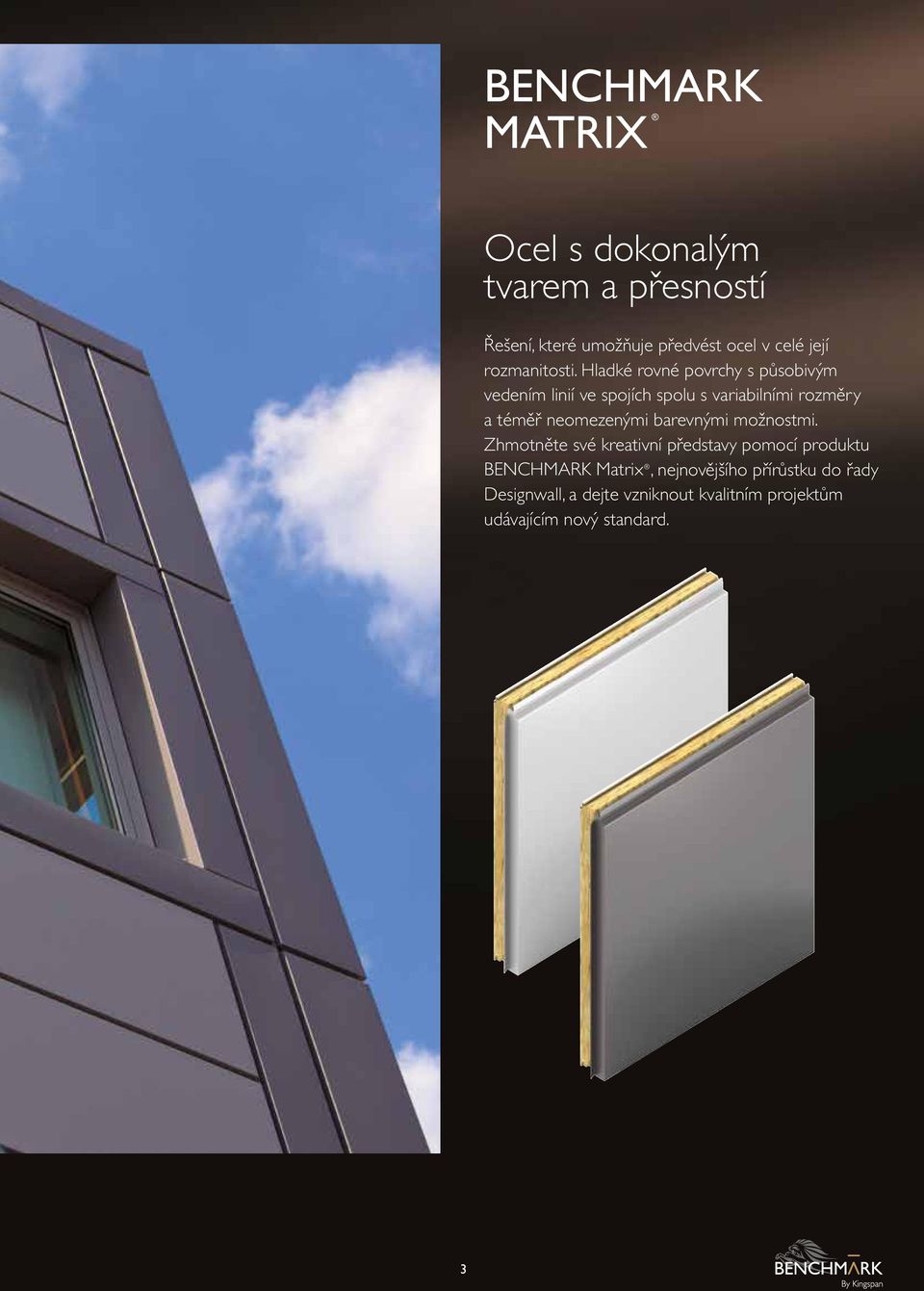

3 BENCHMARK matrix Ocel s dokonalým tvarem a přesností Řešení, které umožňuje předvést ocel v celé její rozmanitosti. Hladké rovné povrchy s působivým vedením linií ve spojích spolu s variabilními rozměry a téměř neomezenými barevnými možnostmi. Zhmotněte své kreativní představy pomocí produktu BENCHMARK Matrix, nejnovějšího přírůstku do řady Designwall, a dejte vzniknout kvalitním projektům udávajícím nový standard. 3

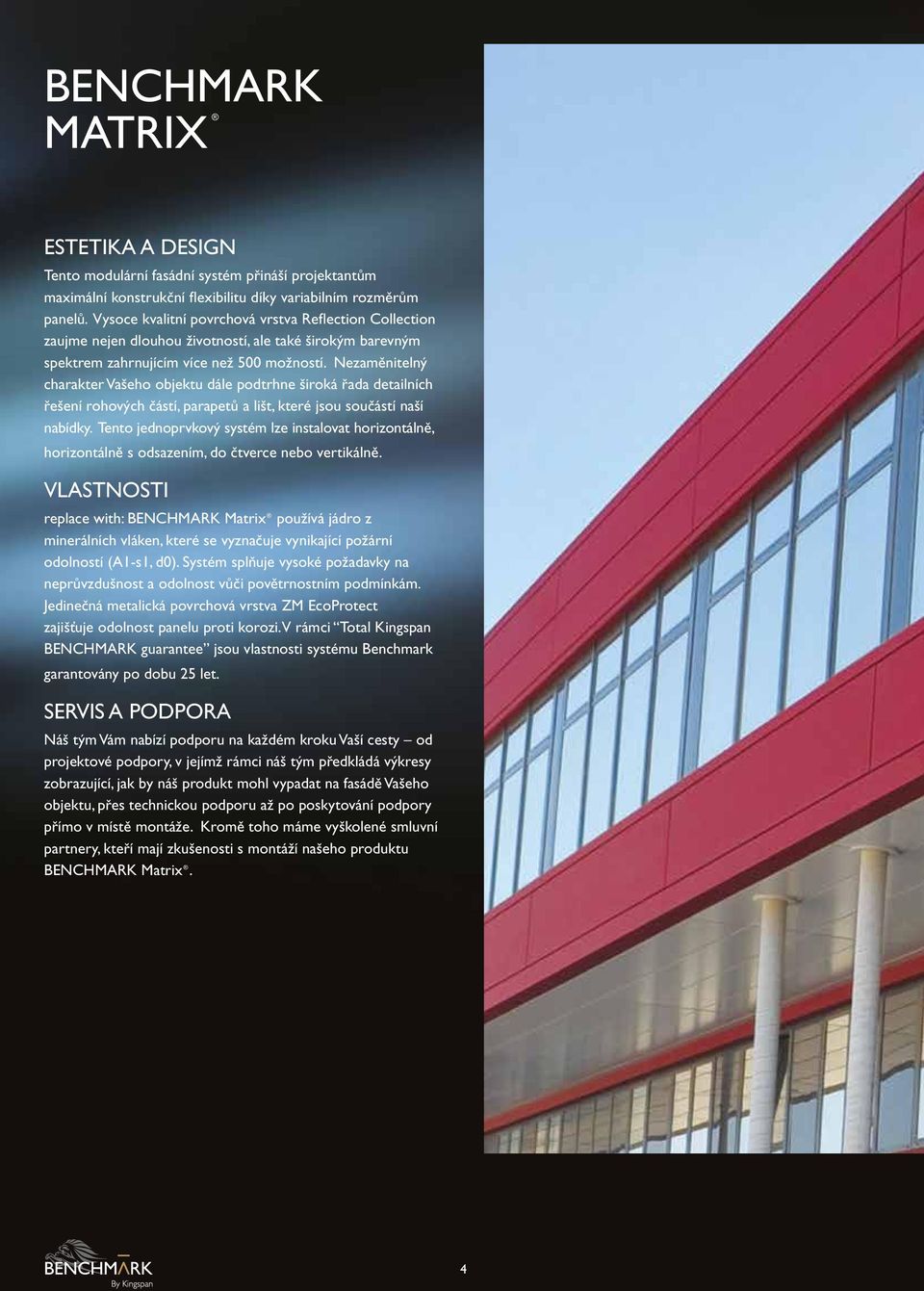

4 BENCHMARK matrix ESTETIKA A DESIGN Tento modulární fasádní systém přináší projektantům maximální konstrukční flexibilitu díky variabilním rozměrům panelů. Vysoce kvalitní povrchová vrstva Reflection Collection zaujme nejen dlouhou životností, ale také širokým barevným spektrem zahrnujícím více než 500 možností. Nezaměnitelný charakter Vašeho objektu dále podtrhne široká řada detailních řešení rohových částí, parapetů a lišt, které jsou součástí naší nabídky. Tento jednoprvkový systém lze instalovat horizontálně, horizontálně s odsazením, do čtverce nebo vertikálně. VLASTNOSTI replace with: BENCHMARK Matrix používá jádro z minerálních vláken, které se vyznačuje vynikající požární odolností (A1-s1, d0). Systém splňuje vysoké požadavky na neprůvzdušnost a odolnost vůči povětrnostním podmínkám. Jedinečná metalická povrchová vrstva ZM EcoProtect zajišťuje odolnost panelu proti korozi. V rámci Total Kingspan BENCHMARK guarantee jsou vlastnosti systému Benchmark garantovány po dobu 25 let. SERVIS A PODPORA Náš tým Vám nabízí podporu na každém kroku Vaší cesty od projektové podpory, v jejímž rámci náš tým předkládá výkresy zobrazující, jak by náš produkt mohl vypadat na fasádě Vašeho objektu, přes technickou podporu až po poskytování podpory přímo v místě montáže. Kromě toho máme vyškolené smluvní partnery, kteří mají zkušenosti s montáží našeho produktu BENCHMARK Matrix. 4

5 5

6 BENCHMARK matrix SPECIFIKACE APLIKACE BENCHMARK Matrix je nejnovějším přírůstkem řady Designwall. Tento vyspělý tepelně-izolační fasádní systém zaujme svou hladkou povrchovou úpravou a designem s čistými liniemi hran. Jeho vizuální podoba je nepřehlédnutelná a svědčí o tom, že tento produkt byl speciálně vyvinut pro náročnou a moderní industriální architekturu. Rozměry panelů propůjčují objektům exkluzivní stylový vzhled. Osobitý, jedinečný a elegantní nepřeberné množství různých designových variant nabízí celou řadu možností, jak docílit vytvoření mimořádného architektonického díla. Fasádní systém BENCHMARK Matrix udává trend moderní architektury a je zárukou spolehlivého řešení. ROZMĚRY A HMOTNOST Tloušťka panelu (mm) Tloušťka plechu: vnější 0,75 (mm) vnitřní 0,70 Délka panelu (mm) Šířka panelu (mm) Součinitel prostupu tepla U dle EN ISO 6946 (W/m 2 K) MATERIÁLY ( on request) 0,53 0,43 0,36 0,29 0,25 0,22 Tepelný odpor R (m 2 K/W) 1,70 2,14 2,58 3,23 3,77 4,31 Hmotnost kg/m 2 20,2 22,6 25,0 28,6 31,6 34,6 22,2 24,6 27,0 30,6 33,6 36,6 Povrchové Plechy Ocel S280GD ZMg s mezí kluzu minimálně 280 MPa. Standardní tloušťka je 0,75 mm na vnější straně a 0,70 mm na vnitřní straně. Na základě požadavku je možné dodat plechy s odlišnou specifikací. Profilace Panely mají na obou stranách rovný povrch. Na požádání je možno dodat interiérový plech s mikroprofilací. Povrchová Úprava Exteriérový plech: Kingspan Spectrum, 50 μm silná polyurethanová pololesklá povrchová vrstva s lehce zrnitým efektem. Vyznačuje se vynikajicí trvanlivostí a odolností vůči povětrnostním podmínkám, korozi a UV záření a vysokou mírou stálosti barvy a lesku. Dokonalá fl exibilita umožňuje vysokou odolnost vůči mechanickému poškození. Kingspan Spectrum je k dispozici v široké škále klasických i metalických barev. Neobsahuje chlór, ftaláty ani změkčovadla a je 100% recyklovatelná. Interiérový plech: Polyesterová povrchová úprava v nominální tloušťce 25 μm. Standardním odstínem je grey white (podobná RAL 9002). Po projednání se zákaznickým oddělením je možné dodat i další varianty povrchových úprav. Dočasná Ochrana Povrchu Panely jsou z výroby po obou stranách opatřeny ochrannou fólií. IZOLAČNÍ JÁDRO Izolace z minerálního vlákna Rockwool D2 o hustotě 120 kg/m 3. TĚSNĚNÍ Součástí systému jsou těsnicí pásky, které minimalizují tepelné ztráty a představují dvojitou bariéru pro zajištění neprůvzdušnosti a zabránění průniku vody. PARAMETRY Tepelná izolace Tepelně-technické vlastnosti podle EN ISO Rockwool D2 λ = 0,045 (W/mK) Tloušťka panelu (mm) U (W/m 2 K) R (m 2 K/W) 80 0,53 1, ,43 2, ,36 2, ,29 3, ,25 3, ,22 4,31 U: součinitel prostupu tepla. R: tepelný odpor. λ: součinitel tepelné vodivosti. Biologické vlastnosti Panely Benchmark Matrix jsou odolné vůči působení plísní, hub a škůdců. Při výrobě se nepoužívají močovinové formaldehydy a panely jsou zdravotně nezávadné. Požár Reakce na oheň Panely Systému BENCHMARK Matrix byly testovány a schváleny v souladu s národními normami a předpisy. Třída rekace na oheň dle ČSN EN je A2-s1,d0. Požární odolnost Panely BENCHMARK Matrix jsou z hlediska požární odolnosti dle ČSN EN klasifikovány dle tloušťky panelu: EI I80 u panelů tloušťky 120 mm. Panely BENCHMARK Matrix jsou klasifikovány jako DP1 dle ČSN Bližší informace o požární odolnosti Vám podá technické oddělení společnosti Kingspan BENCHMARK. Statika Tabulky únosnosti nebo statické posouzení pro konkrétní zatížení Vám na požádání poskytne technické oddělení společnosti Kingspan BENCHMARK. Akustické vlastnosti V závislosti na tloušťce panelu se vážená neprůzvučnost Rw panelů BENCHMARK Matrix pohybuje od 28 do 32 db. 6

7 STAVEBNÍ PŘEDPISY Benchmark Matrix splňuje požadavky harmonizované evropské normy ČSN EN 14509: Samonosné izolační sendvičové panely s povrchovými plechy, stejně jako dalších příslušných vnitrostátních stavebních předpisů a norem. KVALITA A ŽIVOTNOST Panely Benchmark společnosti Kingspan se vyrábějí z materiálů nejvyšší kvality za použití nejvyspělejších výrobních zařízení podle přísných norem kvality, čímž je zajištěna jejich dlouhodobá spolehlivost a životnost. ZÁRUKA Na produkty Benchmark poskytuje společnost Kingspan komplexní záruku, která se vztahuje na životnost, vnější povrchové plechy a další vlastnosti výrobku. BALENÍ Panely BENCHMARK Matrix jsou z výroby baleny naplocho položené na sobě. Mezi jednotlivými panely jsou proužky odstanitelného tavného lepidla. Vrchní, spodní a boční strany a koncové části jsou chráněny polystyrénovými nebo dřevěnými prvky a celé balení panelů je ještě obaleno polyetylenovou fólií. Počet panelů v každém balení se odvíjí od délky a hmotnosti panelu. Obvyklá výška balení je mm. Maximální hmotnost balení je 1500 kg. Tloušťka panelu (mm) Počet panelů v balení (max) DODÁVKA A VYKLÁDKA Balení produktů BENCHMARK Matrix se na místo montáže přepravuje prostředky silniční dopravy (není-li uvedeno jinak). Zákazník nese odpovědnost za ověření případných omezení vztahujících se na místo montáže (např. vjezd na staveniště, elektrické vedení) a zajistí místo, kde budou panely uskladněny. Zákazník je dále povinen určit vhodný způsob vykládky a zajistit vhodný druh zvedacího zařízení tj. jeřáb, vysokozdvižný vozík nebo speciální zvedací zařízení. 7

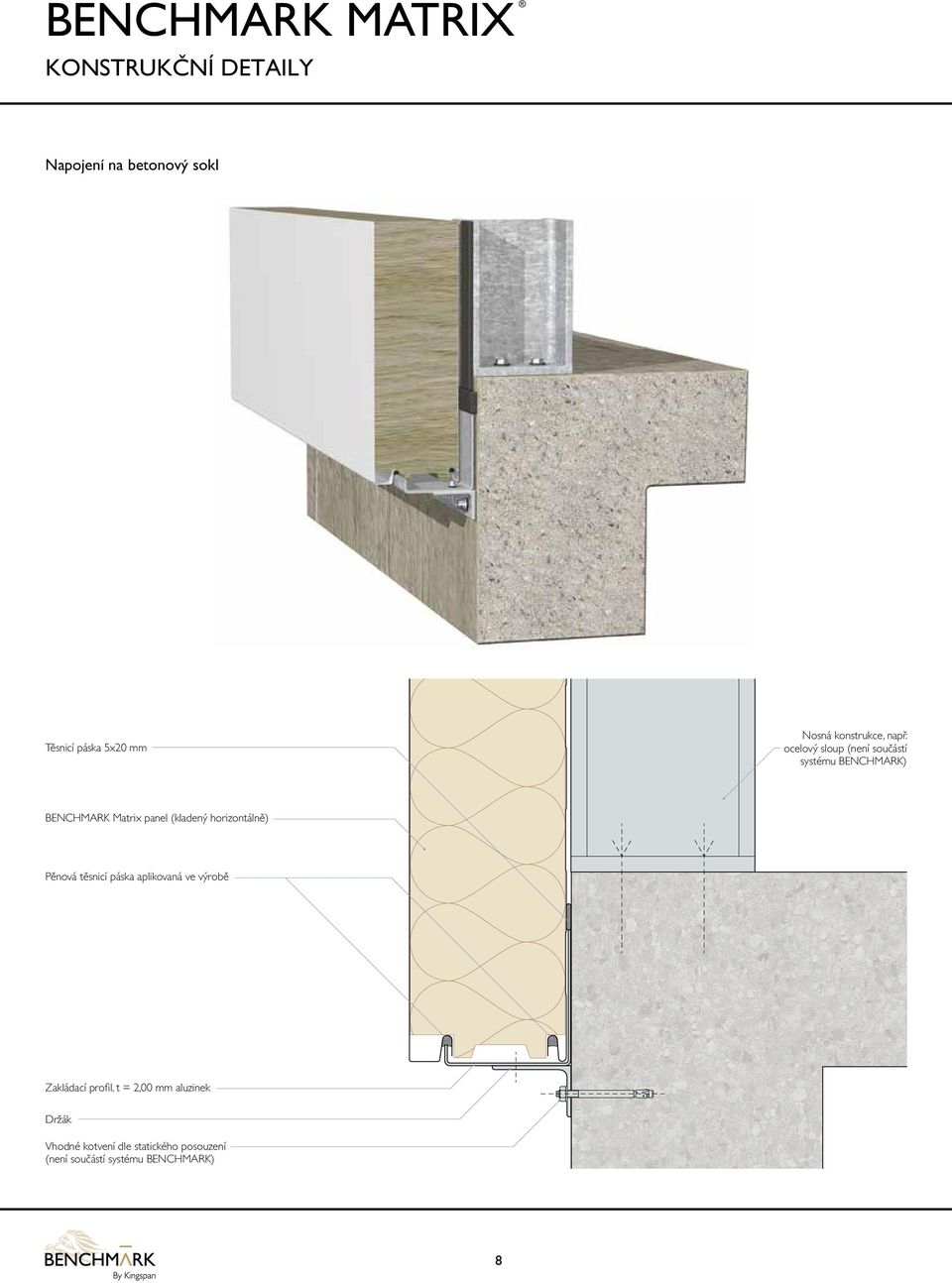

8 BENCHMARK matrix KONSTRUKČNÍ DETAILY Napojení na betonový sokl Těsnicí páska 5x20 mm Nosná konstrukce, např. ocelový sloup (není součástí systému BENCHMARK) BENCHMARK Matrix panel (kladený horizontálně) Pěnová těsnicí páska aplikovaná ve výrobě Zakládací profil, t = 2,00 mm aluzinek Držák Vhodné kotvení dle statického posouzení (není součástí systému BENCHMARK) 8

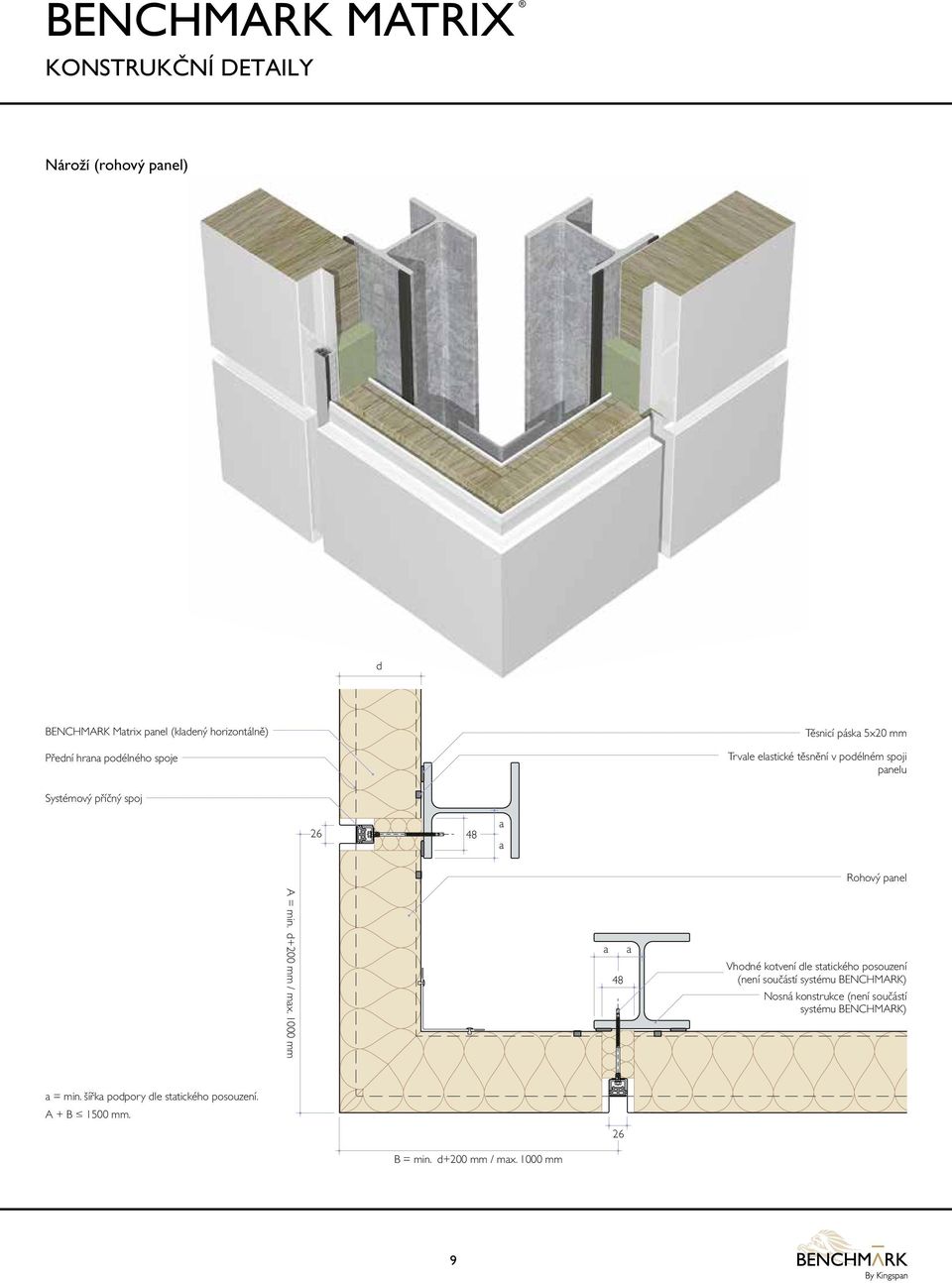

9 BENCHMARK matrix KONSTRUKČNÍ DETAILY Nároží (rohový panel) d BENCHMARK Matrix panel (kladený horizontálně) Přední hrana podélného spoje Těsnicí páska 5x20 mm Trvale elastické těsnění v podélném spoji panelu Systémový příčný spoj a a A = min. d+200 mm / max mm a 48 a Rohový panel Vhodné kotvení dle statického posouzení (není součástí systému BENCHMARK) Nosná konstrukce (není součástí systému BENCHMARK) a = min. šířka podpory dle statického posouzení. A + B 1500 mm. 26 B = min. d+200 mm / max mm 9

10 BENCHMARK matrix KONSTRUKČNÍ DETAILY Detail zalícovaného okna d ca. 60 BENCHMARK Matrix panel (kladený horizontálně) Tuhá izolační deska, délka min. 200mm Ocelový L-profil dle statického posouzení, odolný vůči korozi - přibližně 100x65x7 L-profil 30x30x2 25 Nadpraží okna - dle skutečných zaměřených rozměrů Průběžný F-profil Napojení parozábrany na interiérový plech panelu BENCHMARK Matrix Ocelový L-profil dle statického posouzení, odolný vůči korozi Průběžný PVC profil 40x30 aplikovaný při výrobě 75 Mechanicky připevněná parozábrana Kotevní dle statického posouzení, např. 7,5x120 Průběžný PVC profil 28x30 aplikovaný při výrobě Průběžný nosný profil dle statického posouzení a zaměření na stavbě Napojení parozábrany na interiérový plech panelu BENCHMARK Matrix Parapet okna - dle skutečných zaměřených rozměrů 25 Těsnicí páska 5x20 mm BENCHMARK Matrix panel (kladený horizontálně) Tuhá izolační deska 10

11 BENCHMARK matrix KONSTRUKČNÍ DETAILY Detail zapuštěného okna d BENCHMARK Matrix panel (kladený horizontálně) Tuhá izolační deska Těsnicí páska 5x20mm BENCHMARK Matrix těsnění do zámku Z-profil t = 2mm, aluzinek Těsnicí páska 30/2-3mm Krycí plech F-profil a těsnění (dodavatel oken) Profil nadpraží 8 Parapetní profil Systémové těsnění (není součástí systému BENCHMARK) Ukončovací parapetní profil Nosný profil Napojení parozábrany Průběžný nosný profil Napojení parozábrany 25 Těsnicí páska 5x20mm BENCHMARK Matrix panel (kladený horizontálně) Tuhá izolační deska 11

12 BOD ZVRATU VE STAVEBNÍM DESIGNU BENCHMARK Façades Europe Ústředí společnosti: Benchmark Façades Europe Am Schornacker 2, Wesel, Německo Tel: Benchmark Façades Hungary 2367, Újhartyán, Horka dűlő 1. Maďarsko Tel: Benchmark Façades Poland ul. Przemyslowa 20, Lipsko, Polsko Tel: Benchmark Façades Serbia Partiznaske avijacije 18/stan Novi Beograd-Bezanijska kosa, Srbsko Tel: Benchmark Façades Turkey Çırağan Caddesi No: 97 Ortakoy Istanbul, Turecko Tel: Benchmark Façades Czech Republic Vážní 465, Hradec Králové, Česká republika Tel: Benchmark Façades RUSSIA Balkan Square 5 AD, office Sankt-Petersburg, Russia Tel: Přes veškeré úsilí vynaložené pro zajištění správnosti obsahu této publikace společnost Kingspan Limited ani její dceřiné společnosti nepřebírají odpovědnost za případné chyby nebo informace, které by mohly být považovány za zavádějící. Návrhy nebo popisy konečného použití či aplikace produktů nebo metod práce slouží pouze pro informaci a společnost Kingspan Limited ani její dceřiné společnosti nepřebírají v tomto ohledu žádnou odpovědnost. Listopad 2014
