1 NÁVOD K OBSLUZE Příruční akumulátorová elektrárna s funkcí pomocného startování motorů automobilů Obj. č.: Tento přenosný zdroj s výstupy stejnosměrného napětí 3 V, 6 V, 9 V a 12 V se hodí pro napájení stejnosměrných spotřebičů, jako jsou například rádia, televizory, notebooky, přenosné telefony a ostatních podobné přístroje. Kromě jiného je tato malá elektrárna vybavena výstupem s kabely (které jsou opatřeny krokosvorkami) pro pomocné startování motorů osobních automobilů, které vydrží proud až 180 A po dobu 5 sekund. Integrovaný akumulátor této stanice lze nabíjet přiloženým síťovým napájecím adaptérem.

2 Obsah Strana 1. Vybavení přístroje Důležitá upozornění (výňatek z bezpečnostních předpisů) Technické údaje Nabíjení vloženého akumulátoru pomocí síťového adaptéru Výstupy napětí Pomocné startování motorů automobilů Součásti a ovládací prvky přístroje Indikační panel kontroly nabíjení vloženého akumulátoru Údržba a čištění přístroje Objednávka náhradních dílů Vyobrazení náhradních dílů Seznam náhradních dílů

3 1. Vybavení přístroje Olověný akumulátor, odolný vůči převrácení a vytečení. Barevně označené kabely s krokosvorkami pro připojení ke kontaktům autobaterie. Kontrola nabití a stavu vloženého akumulátoru pomocí 4 kontrolek (LED). Přepínač zapnutí a vypnutí přístroje. Zdířka pro připojení konektoru kabelu síťového nabíjecího adaptéru. Propojovací kabel pro zapojení do zásuvky cigaretového zapalovače v automobilu a na přístroji. Držadlo a řemen k přenášení přístroje. 2. Důležitá upozornění (výňatek z bezpečnostních předpisů) Nikdy nestavte přístroj na horkou podlahu. Přístroj dodáváme s vybitým akumulátorem. Před prvním použitím přístroje musíte tento akumulátor nabít. K nabíjení vloženého akumulátoru používejte pouze přiložený síťový nabíjecí adaptér. Pokud nebudete přístroj delší dobu používat, pamatujte na to, že časem dochází k samovybíjení vloženého akumulátoru 3. Technické údaje Vložený akumulátor: Výstupní napětí: Pomocné startování motorů: Gelový olověný akumulátor12 V / 11 Ah a) 3 V; 6 V; 9 V přes zdířky 6,3 mm s maximálním odběrem proudu 1 A b) 12 V přes kabel se 2 konektory do zásuvky do cigaretového zapalovače automobilů s maximálním odběrem proudu 10 A 12 V / 180 A (5 sekund) Síťový adaptér: 230 V / 50 Hz Jmenovité výstupní napětí: 15 V = Jmenovitý proud: 500 ma Jmenovitý příkon: 7,5 VA (W) 3

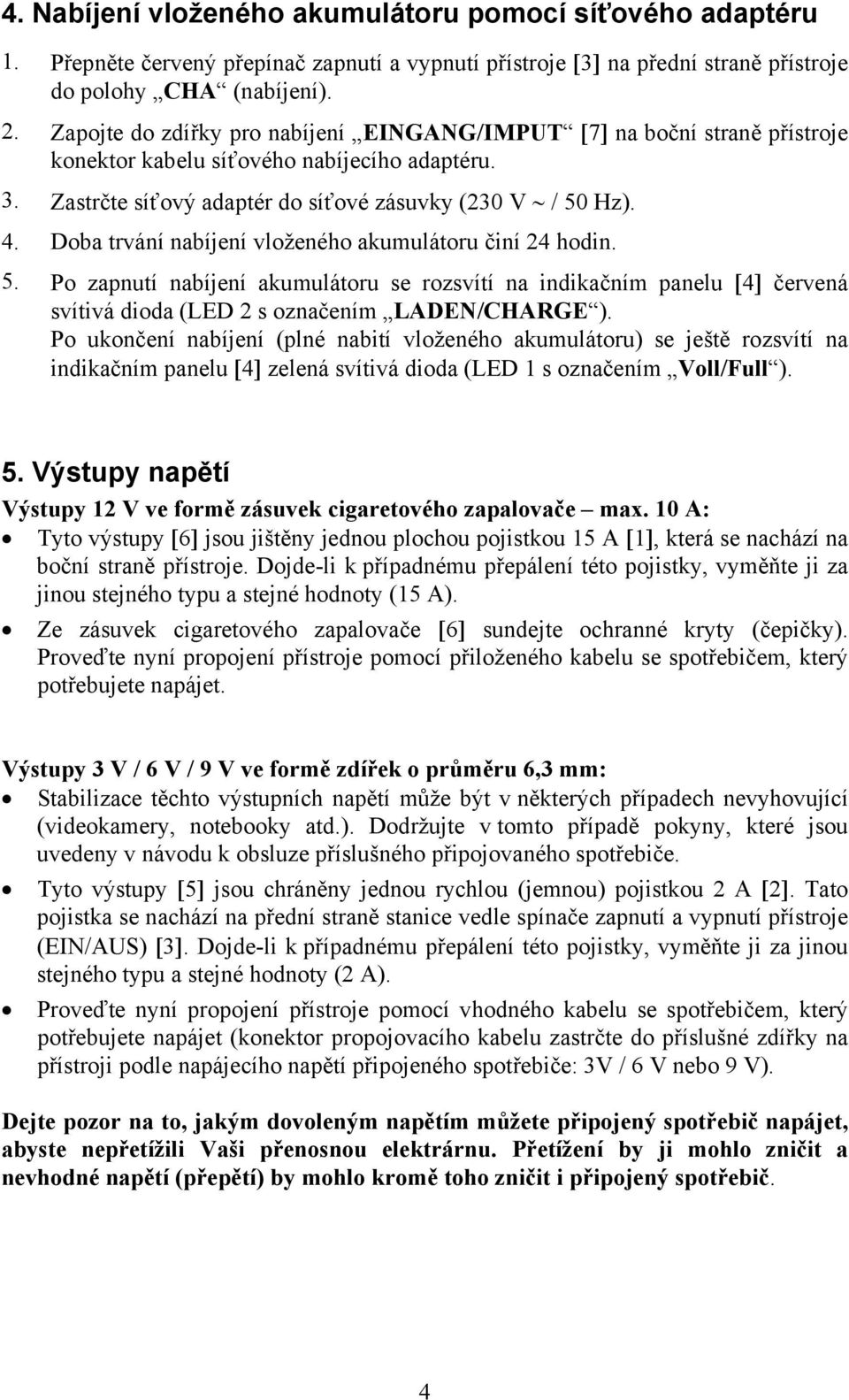

4 4. Nabíjení vloženého akumulátoru pomocí síťového adaptéru 1. Přepněte červený přepínač zapnutí a vypnutí přístroje [3] na přední straně přístroje do polohy CHA (nabíjení). 2. Zapojte do zdířky pro nabíjení EINGANG/IMPUT [7] na boční straně přístroje konektor kabelu síťového nabíjecího adaptéru. 3. Zastrčte síťový adaptér do síťové zásuvky (230 V / 50 Hz). 4. Doba trvání nabíjení vloženého akumulátoru činí 24 hodin. 5. Po zapnutí nabíjení akumulátoru se rozsvítí na indikačním panelu [4] červená svítivá dioda (LED 2 s označením LADEN/CHARGE ). Po ukončení nabíjení (plné nabití vloženého akumulátoru) se ještě rozsvítí na indikačním panelu [4] zelená svítivá dioda (LED 1 s označením Voll/Full ). 5. Výstupy napětí Výstupy 12 V ve formě zásuvek cigaretového zapalovače max. 10 A: Tyto výstupy [6] jsou jištěny jednou plochou pojistkou 15 A [1], která se nachází na boční straně přístroje. Dojde-li k případnému přepálení této pojistky, vyměňte ji za jinou stejného typu a stejné hodnoty (15 A). Ze zásuvek cigaretového zapalovače [6] sundejte ochranné kryty (čepičky). Proveďte nyní propojení přístroje pomocí přiloženého kabelu se spotřebičem, který potřebujete napájet. Výstupy 3 V / 6 V / 9 V ve formě zdířek o průměru 6,3 mm: Stabilizace těchto výstupních napětí může být v některých případech nevyhovující (videokamery, notebooky atd.). Dodržujte v tomto případě pokyny, které jsou uvedeny v návodu k obsluze příslušného připojovaného spotřebiče. Tyto výstupy [5] jsou chráněny jednou rychlou (jemnou) pojistkou 2 A [2]. Tato pojistka se nachází na přední straně stanice vedle spínače zapnutí a vypnutí přístroje (EIN/AUS) [3]. Dojde-li k případnému přepálení této pojistky, vyměňte ji za jinou stejného typu a stejné hodnoty (2 A). Proveďte nyní propojení přístroje pomocí vhodného kabelu se spotřebičem, který potřebujete napájet (konektor propojovacího kabelu zastrčte do příslušné zdířky na přístroji podle napájecího napětí připojeného spotřebiče: 3V / 6 V nebo 9 V). Dejte pozor na to, jakým dovoleným napětím můžete připojený spotřebič napájet, abyste nepřetížili Vaši přenosnou elektrárnu. Přetížení by ji mohlo zničit a nevhodné napětí (přepětí) by mohlo kromě toho zničit i připojený spotřebič. 4

5 6. Pomocné startování motorů automobilů Příslušné barevně označené kabely s krokosvorkami černý kabel [8] a červený kabel [9] se nacházejí na zadní straně přístroje za výklopným krytem. Pokud nebudete tyto kabely potřebovat, nevyndávejte je z přístroje. Pozor: Při spojení krokosvorek obou kabelů hrozí nebezpečí zkratu. Tento přístroj může posloužit jako pomůcka při startování pouze s částečně vybitou autobaterií. To znamená, že můžete dodat do baterie automobilu pouze omezenou kapacitu. Tento přístroj představuje při potížích se startováním motorů automobilů z důvodů nedostatečné kapacity autobaterie vítanou pomoc. Musíme Váš upozornit na to, že jsou v současné době vybavovány automobily mnohými elektronickými moduly (např. ABS = automatický protiblokovací brzdový systém, ASR = protiprokluzová regulace, vstřikovací čerpadla, palubní počítače a autotelefony). Zvýšené startovací napětí a vznikající napěťové špičky při startování mohou způsobit závady (poruchy) elektronických zařízení vozu. Následné škody, které by tímto způsobem vznikly, nemůžeme hradit ze záruky a v žádném případě za ně neodpovídáme. Dodržujte proto pokyny, které jsou uvedeny v návodu k obsluze vozidla a v návodech k obsluze doplňkového vybavení vozidla (autorádia, autotelefony atd). Důležité upozornění: Tuto přenosnou elektrárnu můžete použít jako pomůcku při startování pouze s plně nabitým vloženým akumulátorem. Jen v tomto případě můžete přístroj zatížit proudem až 180 A po dobu 5 sekund. Použití přístroje jako pomůcky při startování: Tento přístroj může posloužit jako pomůcka při startování pouze s částečně vybitou autobaterií. Při totálně vybité autobaterii nelze tento přístroj jako pomůcku pro startování použít. 1. Přepněte červený přepínač zapnutí a vypnutí přístroje [3] na přední straně přístroje do polohy OFF (vypnuto). 2. Připojte krokosvorku červeného kabelu [9] na plus (+) kontakt autobaterie. 3. Připojte krokosvorku černého kabelu [8] na minus (-) kontakt autobaterie. 4. Nyní se můžete pokusit o nastartování motoru. Dejte přitom pozor nato, že pokus o nastartování motoru nesmí trvat déle než 20 sekund, neboť při startování dochází k velmi vysokému odběru proudu. 5. Po provedení nastartování motoru vozidla musíte znovu nabít do přístroje vložený akumulátor. 5

6 7. Součásti a ovládací prvky přístroje 1. Plochá zásuvná pojistka (15 A) jištění výstupů 12 V 2. Jemná pojistka (2 A) jištění výstupů 3 V, 6 V a 9 V 3. Zapnutí a vypnutí přístroje + přepnutí na nabíjení vloženého akumulátoru 4. Indikační panel kontroly nabíjení a stavu vloženého akumulátoru 5. Výstupní zdířky 3 V, 6 V a 9 V 6. Výstupní zdířky 12 V (zásuvky cigaretového zapalovače) 7. Zdířka pro připojení konektoru kabelu síťového nabíjecího adaptéru 8. Černý kabel s krokosvorkou (-) pro pomocné startování 8. Červený kabel s krokosvorkou (+) pro pomocné startování 6

7 8. Indikační panel kontroly nabíjení vloženého akumulátoru Kontrolky (svítivé diody LED 1 s označením Voll/Full = plně nabitý akumulátor a LED 2 s označením LADEN/CHARGE = nabíjení) jsou určeny pro kontrolu nabíjení vloženého akumulátoru. Kontrolka LED 2 se rozsvítí po připojení síťového nabíjecího adaptéru k přístroji (po přepnutí červeného přepínače zapnutí a vypnutí přístroje [3] na přední straně přístroje do polohy CHA ). Kontrolka LED 1 se rozsvítí, jakmile dojde k plnému nabití vloženého akumulátoru. Kontrolky (svítivé diody LED 3 s označením LEER/EMPTY = vybitý akumulátor a LED 4 s označením Voll/Full = plně nabitý akumulátor) slouží pro kontrolu stavu nabití vloženého akumulátoru. Rozsvítí-li se kontrolka LED 3, je třeba, abyste provedli okamžité dobití vloženého akumulátoru. 9. Údržba a čištění přístroje Před čištěním a údržbou odpojte stanici ode všech přístrojů. K čistění povrchu přístroje používejte pokud možno pouze měkký a suchý čistící hadřík. K čištění nepoužívejte žádná agresivní rozpouštědla. Pokud to bude nutné, můžete textilii, kterou použijete k čištění, mírně navlhčit. 10. Objednávka náhradních dílů Při eventuální objednávce náhradních dílů uveďte následující údaje: 1. Typ přístroje 2. Číslo výrobku 3. Identifikační číslo přístroje 4. Číslo požadovaného náhradního dílu 7

8 11. Vyobrazení náhradních dílů Číslo výrobku: Identifikační číslo:

9 12. Seznam náhradních dílů Číslo výrobku: Identifikační číslo: Pol. Popis Č. náhr. dílu 01 Přední panel přístroje Plochá pojistka 15A Držák jemné pojistky Přepínač zapnutí a vypnutí přístroje Kryt výstupu 12 V Černá krokosvorka Červená krokosvorka Vyklápěcí kryt Zadní panel přístroje Zdířka pro připojení konektoru kabelu síťového adaptéru Deska výstupů 12 V Deska výstupů 3 až 9 V Držadlo Držák ploché pojistky Šroubek pro připevnění řemenu k přenášení Řemen k přenášení Olověný akumulátor 12 V / 11 Ah Sítový nabíjecí adaptér Kabel s konektorem do zásuvky cigaretového zapalovače Černý kabel pro pomocné startování Červený kabel pro pomocné startování Odlehčovací spona v. v. Jemná pojistka 2 A v. v Zdířka (zásuvka) výstupu 12 V
