1 Průmyslový ethernetový switch s PoE Návod na obsluhu Verze 1.03 esw06a_g_cz_103

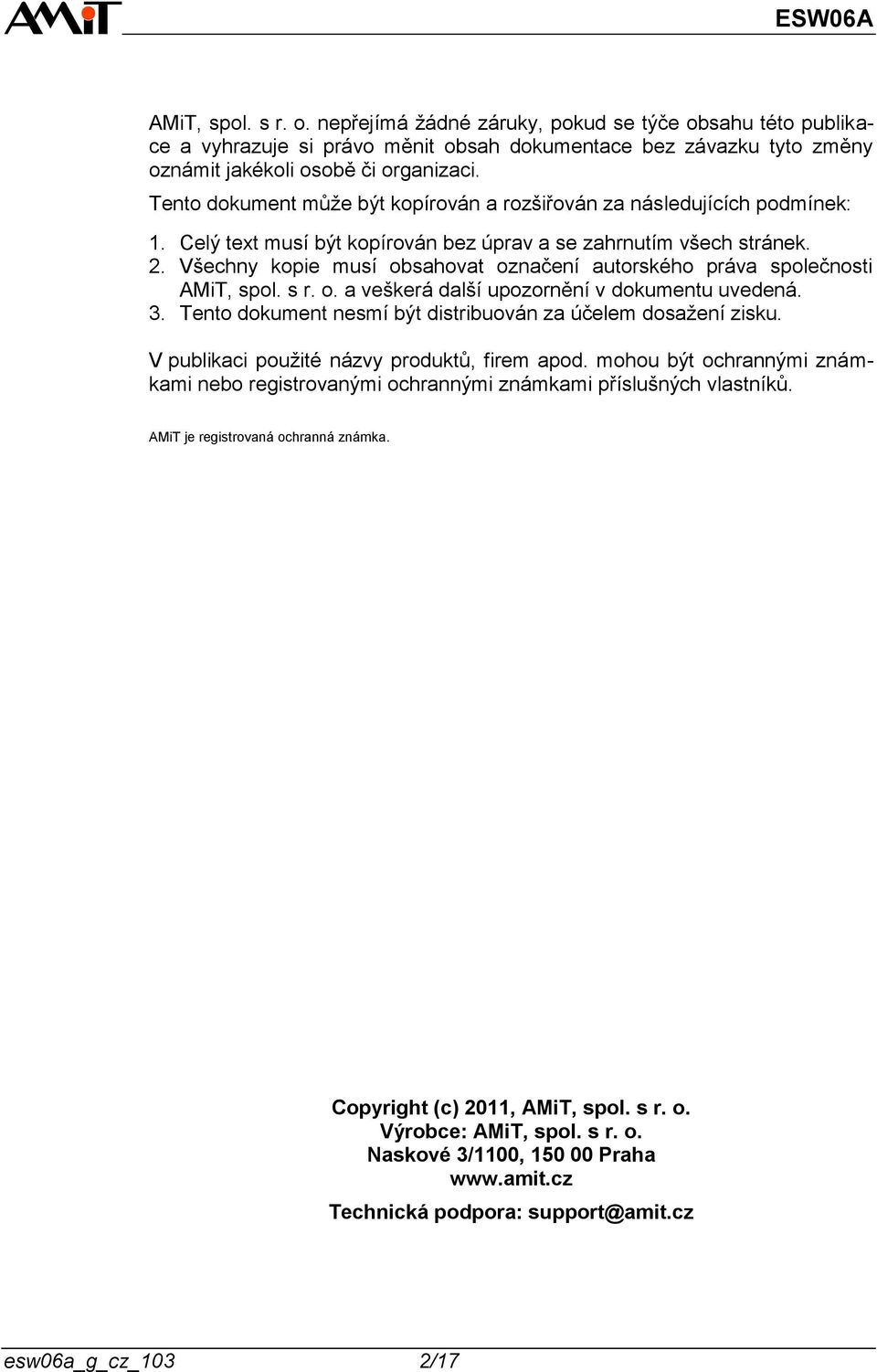

2 AMiT, spol. s r. o. nepřejímá žádné záruky, pokud se týče obsahu této publikace a vyhrazuje si právo měnit obsah dokumentace bez závazku tyto změny oznámit jakékoli osobě či organizaci. Tento dokument může být kopírován a rozšiřován za následujících podmínek: 1. Celý text musí být kopírován bez úprav a se zahrnutím všech stránek. 2. Všechny kopie musí obsahovat označení autorského práva společnosti AMiT, spol. s r. o. a veškerá další upozornění v dokumentu uvedená. 3. Tento dokument nesmí být distribuován za účelem dosažení zisku. V publikaci použité názvy produktů, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. AMiT je registrovaná ochranná známka. Copyright (c) 2011, AMiT, spol. s r. o. Výrobce: AMiT, spol. s r. o. Naskové 3/1100, Praha Technická podpora: support@amit.cz esw06a_g_cz_103 2/17

3 Obsah Historie revizí... 4 Související dokumentace Úvod Technické parametry Rozměry Doporučená schematická značka Posouzení shody Ostatní zkoušky Napájení Komunikační linky Rozhraní Ethernet PoE Power over Ethernet Popis činnosti Rozmístění konektorů a LED Rozmístnění konektorů a svorek Rozmístění LED Montáž Zásady instalace Objednací údaje a kompletace Údržba Likvidace odpadu /17 esw06a_g_cz_103

4 Historie revizí Jméno dokumentu: esw06a_g_cz_103.pdf Autor: Viktor Csörgő Verze Datum Změny Nový dokument Doplněna tabulka Požadavky ČSN EN 5015, Posouzení Nová schematická značka Drobné úpravy, změna šablony, nová schem. značka Přidán protikus WAGO v objednacích údajích, třída B a S1 Související dokumentace 1. Aplikační poznámka AP0037 Zásady používání sítě Ethernet soubor: ap0037_cz_xx.pdf esw06a_g_cz_103 4/17

5 1. Úvod ESW06A je průmyslový ethernetový switch s PoE. Switch je konstruován a certifikován pro použití na kolejových vozidlech. Základní vlastnosti 6 portů pro Ethernet Komunikační rychlost 10/100 Mbps na portech X2 až X6 Komunikační rychlost 100 Mbps na portu X1 (UPLINK) PoE na portech X2 až X6, splňují standard IEEE 802.3af Na porty s PoE je možno připojit i zařízení, které není PoE Montáž na lištu DIN 35 mm Průmyslový ethernetový switch je konstruován tak, že v celém teplotním rozsahu pracuje ihned po zapnutí bez nutnosti temperace. 5/17 esw06a_g_cz_103

6 2. Technické parametry Ethernet Počet portů bez PoE 1 Počet portů s PoE 5 Komunikační rychlost X1 X2 až X6 100 Mbps 10/100 Mbps Galvanické oddělení Ano Pevnost galvanického oddělení 500 V stř. / 1 minuta *) Přípojné místo Konektor RJ45, dle IEEE802.3 Mechanika Mechanické provedení Montáž Krytí Připojení signálů: Napájení Ethernet Maximální průřez vodiče pro napájecí konektor Hmotnost Rozměry (š v h) Kovový kryt Na DIN lištu 35 mm IP20 Konektor WAGO X-COM 769, Konektory RJ-45 4 mm g ( ) mm Zdroj PoE Poznámka Výstupní napětí 48 V ss., ( 1 V) Maximální součtový proud 700 ma Maximální odběr na port 200 ma Galvanické oddělení Ano Pevnost galvanického oddělení 500 V stř. / 1 minuta *) Odolnost proti zkratu Ano Špičkový zkratový proud Max. 33 A Odpojení napájení při zkratu Max. 0,12 s Stálý zkratový proud Max. 40 ma *) Izolace nesmí být použita pro oddělení nebezpečných napětí. Napájení Napájení Odběr Zapínací proudová špička 16,6 V až 33,6 V ss. Max. 2,2 A při 24 V ss. Max. 35 A Teploty Pracovní teplota -40 C až +70 C Skladovací teplota -40 C až +70 C Ostatní Maximální vlhkost okolí < 95 % nekondenzující Požadavky ČSN EN ed. 3 Klasifikace bezpečnosti Zařízení je určeno k provozu do 1400 m n. m. Zařízení je konstruováno dle teplotní třídy TX Z hlediska vibrací je zařízení zařazeno dle ČSN EN do Kategorie 1, třída B (montáž na skříň vozidla). U napájecího napětí jsou přípustná přerušení do 10 ms (Třída S1 a S2 dle kap normy ČSN EN ed. 3). Pro přepínání napájení jsou přípustné podmínky třídy C1 a C2 Zařízení splňuje klasifikaci SIL0 dle ČSN EN Drážní zařízení Sdělovací a zabezpečovací systémy a systémy zpracování dat Elektronické zabezpečovací systémy. esw06a_g_cz_103 6/17

7 2.1. Rozměry Obr. 1 - Rozměry ESW06A 2.2. Doporučená schematická značka Pro průmyslový ethernetový switch ESW06A je doporučena tato schematická značka. ESW06A X7 PWR V+ G PE X6 PoE X5 PoE X4 PoE X3 PoE X2 Poe X1 UPLINK RJ45 RJ45 RJ45 RJ45 RJ45 RJ45 Obr. 2 - Doporučená schematická značka pro ESW06A 7/17 esw06a_g_cz_103

8 3. Posouzení shody Zařízení je za předpokladu správného použití ve shodě s požadavky nařízení vlády NV616/2006. Při posuzování shody s NV616/2006 bylo postupováno dle harmonizované normy ČSN EN Testováno dle norem Typ zkoušky Třída ČSN EN Rádiové rušení A *) ČSN EN Rychlý přechodový jev, napájení ±4 kv ČSN EN Rychlý přechodový jev, Ethernet ±4 kv ČSN EN Rázový impuls, Napájení ±4 kv ČSN EN Rušení šířené polem 20 V/m 800 MHz až 1000 MHz ČSN EN Rušení šířené polem 10 V/m 1000 MHz až 2100 MHz ČSN EN Rušení šířené polem 5 V/m 2100 MHz až 2500 MHz ČSN EN Rušení šířené vedením 10 V ČSN EN Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí vyhovuje *) Toto je zařízení ISM skupiny 1 třídy A. Uvedené parametry jsou zaručeny pouze v případě, že je zařízení zapojeno dle doporučení výrobce uvedeném v tomto návodu na obsluhu Ostatní zkoušky Zařízení bylo posouzeno a schváleno pro použití v drážních aplikacích dle norem: ČSN EN ed. 3 ČSN EN ed. 2 ČSN EN ČSN EN Elektronická zařízení drážních vozidel. Drážní vozidla Elektromagnetická kompatibilita. Drážní zařízení Zkoušky rázy a vibracemi. Zkoušky vlivu prostředí Chlad. ČSN EN Zkoušky vlivu prostředí Suché teplo. esw06a_g_cz_103 8/17

9 4. Napájení Průmyslový ethernetový switch ESW06A je možné napájet pouze ze stejnosměrného zdroje. Napájení 24 V ss. Průmyslový ethernetový switch ESW06A je možné napájet ze standardních stejnosměrných zdrojů firmy AMiT. Obr. 3 - Napájení ethernetového switche ESW06A Číslováni konektoru X7 Příklad zapojení Svorka Označení Význam 1 PE Kostra modulu 2 G Napájení, zem 3 V+ Napájení, +24 V ss. AZ1 24V/2,5A 230V st L PE N +24V +24V GND GND V ss ESW06A 1 PE 2 G X7 PWR 3 V+ Obr. 4 - Schéma zapojení konektoru X7 napájení 9/17 esw06a_g_cz_103

10 5. Komunikační linky 5.1. Rozhraní Ethernet Průmyslový ethernetový switch ESW06A: 6 portů splňujících standard IEEE portů s PoE, X2 až X6, splňujících standard IEEE 802.3af 1 port bez PoE, X1 Porty X2 až X6 podporují komunikační rychlost 10/100 Mbps Port X1 podporuje komunikační rychlost 100 Mbps Všechny porty podporují komunikaci Half-duplex nebo Full-duplex Všechny porty pracují s přímým nebo s kříženým kabelem Doporučená kabeláž je CAT5, stíněný kabel Signalizace stavu linky samostatně pro každý port Obr. 5 - Význam signalizačních LED pro ethernet Význam LED pro ethernet LED Stav Význam LINK Svítí zelená Detekované připojení kabelu ACT Bliká žlutá Probíhá komunikace Poznámka Podrobnosti o síti ethernet jsou uvedené v aplikační poznámce AP0037. esw06a_g_cz_103 10/17

11 6. PoE Power over Ethernet 6.1. Popis činnosti Napětí 48 V je připojeno až po korektní detekci zařízení. Průmyslový ethernetový switch ESW06A nerozlišuje třídu zařízení PoE. TX RX 24V = = + 48V - Polyswitch PSE X2..X6 Obr. 6 - Blokové schéma zapojení PoE 11/17 esw06a_g_cz_103

12 7. Rozmístění konektorů a LED 7.1. Rozmístnění konektorů a svorek Obr. 7 - Umístění konektorů a svorek Význam konektorů Konektor X1 (uplink) Konektor Význam X1 Ethernetový port 1 bez PoE X2 Ethernetový port 2 s PoE X3 Ethernetový port 3 s PoE X4 Ethernetový port 4 s PoE X5 Ethernetový port 5 s PoE X6 Ethernetový port 6 s PoE X7 Napájení Svorka Význam 1 TX+ 2 TX- 3 RX+ 4 Nezapojené 5 Nezapojené 6 RX- 7 Nezapojené 8 Nezapojené esw06a_g_cz_103 12/17

13 Konektory X2 až X6 (PoE) Poznámka Svorka Význam 1 TX+ 2 TX- 3 RX V V 6 RX- 7 0 V / nezapojeno *) 8 0 V / nezapojeno *) *) Při detekci připojeného PoE zařízení je na pinu 0 V, jinak je nezapojen Rozmístění LED Průmyslový ethernetový switch obsahuje dvě indikační LED. Jejich význam je vysvětlen dále. Obr. 8 - Rozmístění LED Význam LED LED Stav Význam PWR Svítí Napájení OK PoE Svítí +48 V OK 13/17 esw06a_g_cz_103

14 8. Montáž Průmyslový ethernetový switch ESW06A je určen pro montáž na DIN lištu 35 mm ve vodorovné poloze nebo ve stojaté poloze Zásady instalace Jednotka musí být namontovaná na DIN liště umístněné tak, jak je znázorněno na obrázku níže. K zajištění dobrého chlazení i přístupu k jednotce doporučujeme dodržovat volný prostor minimálně 50 mm do stran okolního vybavení. Poznámka Svorka PE napájecího konektoru musí být spojena se zemní svorkou místní instalace. Veškerá propojení na PE musí být provedena s co nejmenší impedancí. Technické parametry průmyslového ethernetového switche jsou zaručeny pouze při tomto zapojení. Kabely nebo jednotlivé vodiče připojované k ethernetovému switchi musí být zajištěny proti mechanickému namáhání. Zajištění proti mechanickému namáhání musí být dosaženo vyvázáním kabelů nebo vodičů vůči pevné součásti v instalaci. Délka kabelu nebo jednotlivého vodiče mezi bodem vyvázání a konektorem, kterým je kabel nebo vodič připojen k ethernetovému switchi nesmí přesahovat 15 cm. a) vodorovná poloha b) stojatá poloha Obr. 9 - Montážní polohy switche ESW06A esw06a_g_cz_103 14/17

15 9. Objednací údaje a kompletace ESW06A Průmyslový ethernetový switch, protikus konektoru WAGO, návod na obsluhu, záruční list 15/17 esw06a_g_cz_103

16 10. Údržba Zařízení nevyžaduje žádnou pravidelnou kontrolu ani údržbu mimo čištění. Čištění Podle způsobu použití zařízení je třeba čas od času ze zařízení odstranit prach. Zařízení se čistí ve vypnutém a rozebraném stavu suchým štětcem nebo jemným kartáčem případně vysavačem. Čistění je nutno provádět minimálně jednou za pět let. Poznámka Uvedenou údržbu může provádět pouze výrobce nebo pověřená servisní organizace! esw06a_g_cz_103 16/17

17 11. Likvidace odpadu Likvidace elektroniky Likvidace zařízení je řízena předpisy o nakládání s elektroodpadem. Zařízení nesmí být likvidováno v běžném komunálním odpadu. Musí být odevzdáno na místech k tomu určených a recyklováno. 17/17 esw06a_g_cz_103
