ADRESNÝ VIDEOVRÁTNÝ DIGITÁLNÍ SYSTÉM MONITOR APV-4CME/2 NÁVOD K INSTALACI A POUŽITÍ

Transkript

1 ADRESNÝ VIDEOVRÁTNÝ DIGITÁLNÍ SYSTÉM MONITOR APV-4CME/2 NÁVOD K INSTALACI A POUŽITÍ

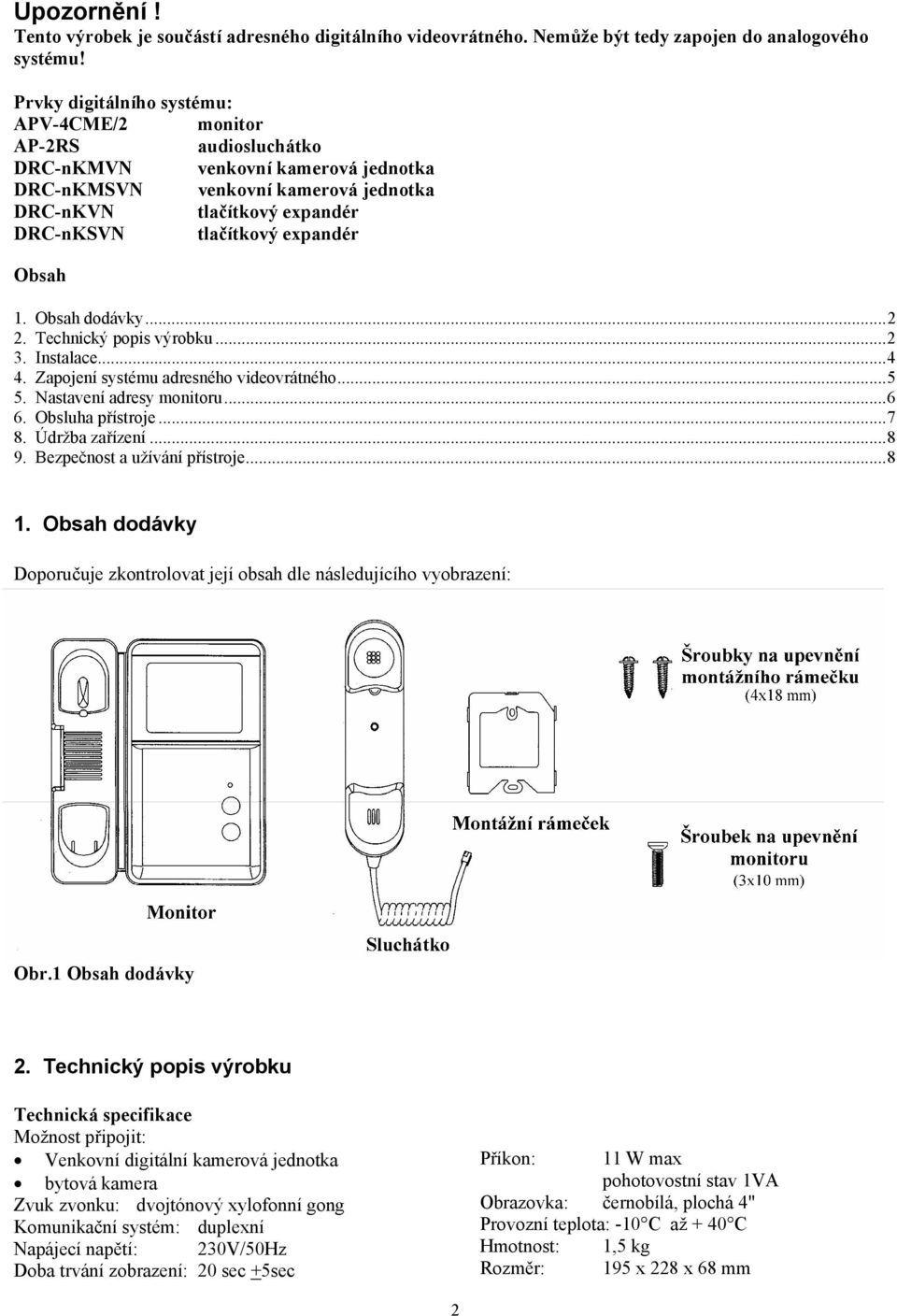

2 Upozornění! Tento výrobek je součástí adresného digitálního videovrátného. Nemůže být tedy zapojen do analogového systému! Prvky digitálního systému: APV-4CME/2 monitor AP-2RS audiosluchátko DRC-nKMVN venkovní kamerová jednotka DRC-nKMSVN venkovní kamerová jednotka DRC-nKVN tlačítkový expandér DRC-nKSVN tlačítkový expandér Obsah 1. Obsah dodávky Technický popis výrobku Instalace Zapojení systému adresného videovrátného Nastavení adresy monitoru Obsluha přístroje Údržba zařízení Bezpečnost a užívání přístroje Obsah dodávky Doporučuje zkontrolovat její obsah dle následujícího vyobrazení: Obr.1 Obsah dodávky 2. Technický popis výrobku Technická specifikace Možnost připojit: Venkovní digitální kamerová jednotka bytová kamera Zvuk zvonku: dvojtónový xylofonní gong Komunikační systém: duplexní Napájecí napětí: 230V/50Hz Doba trvání zobrazení: 20 sec +5sec Příkon: 11 W max pohotovostní stav 1VA Obrazovka: černobílá, plochá 4" Provozní teplota: -10 C až + 40 C Hmotnost: 1,5 kg Rozměr: 195 x 228 x 68 mm 2

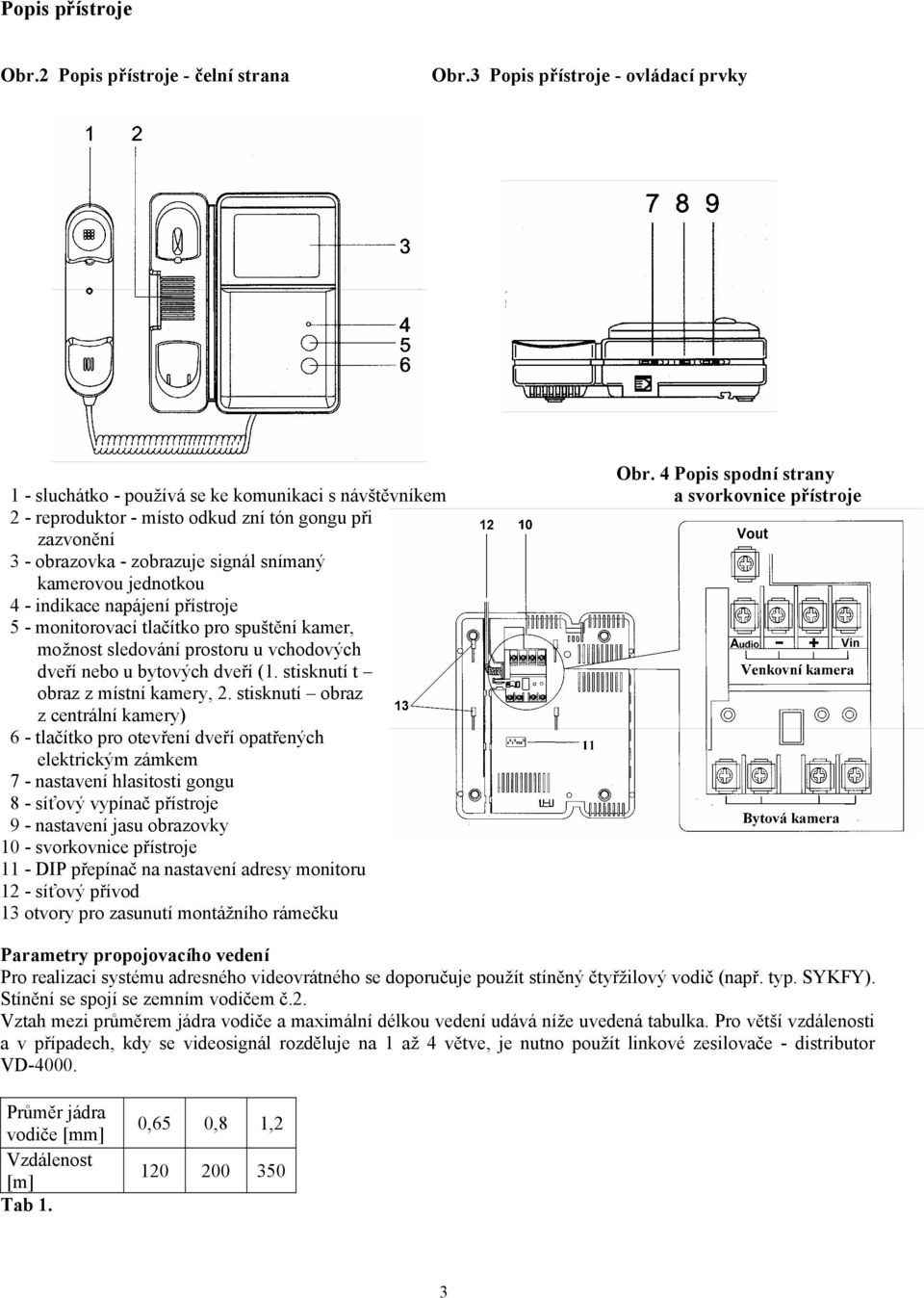

3 Popis přístroje Obr.2 Popis přístroje - čelní strana Obr.3 Popis přístroje - ovládací prvky Obr. 4 Popis spodní strany 1 - sluchátko - používá se ke komunikaci s návštěvníkem a svorkovnice přístroje 2 - reproduktor - místo odkud zní tón gongu při zazvonění 3 - obrazovka - zobrazuje signál snímaný kamerovou jednotkou 4 - indikace napájení přístroje 5 - monitorovací tlačítko pro spuštění kamer, možnost sledování prostoru u vchodových dveří nebo u bytových dveří (1. stisknutí t obraz z místní kamery, 2. stisknutí obraz z centrální kamery) 6 - tlačítko pro otevření dveří opatřených elektrickým zámkem 7 - nastavení hlasitosti gongu 8 - síťový vypínač přístroje 9 - nastavení jasu obrazovky 10 - svorkovnice přístroje 11 - DIP přepínač na nastavení adresy monitoru 12 - síťový přívod 13 otvory pro zasunutí montážního rámečku Parametry propojovacího vedení Pro realizaci systému adresného videovrátného se doporučuje použít stíněný čtyřžilový vodič (např. typ. SYKFY). Stínění se spojí se zemním vodičem č.2. Vztah mezi průměrem jádra vodiče a maximální délkou vedení udává níže uvedená tabulka. Pro větší vzdálenosti a v případech, kdy se videosignál rozděluje na 1 až 4 větve, je nutno použít linkové zesilovače - distributor VD Průměr jádra vodiče [mm] Vzdálenost [m] Tab 1. 0,65 0,8 1,

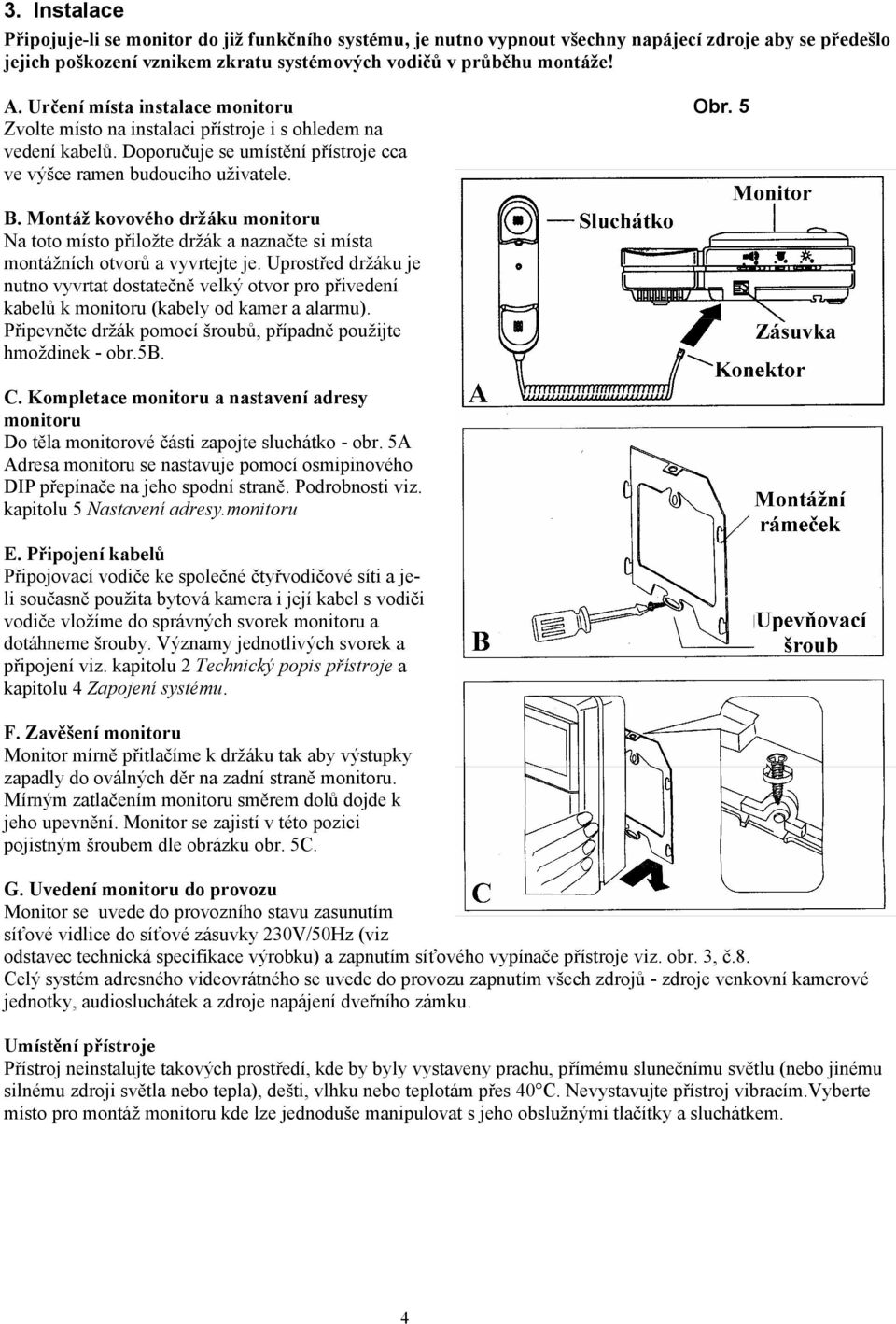

4 3. Instalace Připojuje-li se monitor do již funkčního systému, je nutno vypnout všechny napájecí zdroje aby se předešlo jejich poškození vznikem zkratu systémových vodičů v průběhu montáže! A. Určení místa instalace monitoru Obr. 5 Zvolte místo na instalaci přístroje i s ohledem na vedení kabelů. Doporučuje se umístění přístroje cca ve výšce ramen budoucího uživatele. B. Montáž kovového držáku monitoru Na toto místo přiložte držák a naznačte si místa montážních otvorů a vyvrtejte je. Uprostřed držáku je nutno vyvrtat dostatečně velký otvor pro přivedení kabelů k monitoru (kabely od kamer a alarmu). Připevněte držák pomocí šroubů, případně použijte hmoždinek - obr.5b. C. Kompletace monitoru a nastavení adresy monitoru Do těla monitorové části zapojte sluchátko - obr. 5A Adresa monitoru se nastavuje pomocí osmipinového DIP přepínače na jeho spodní straně. Podrobnosti viz. kapitolu 5 Nastavení adresy.monitoru E. Připojení kabelů Připojovací vodiče ke společné čtyřvodičové síti a jeli současně použita bytová kamera i její kabel s vodiči vodiče vložíme do správných svorek monitoru a dotáhneme šrouby. Významy jednotlivých svorek a připojení viz. kapitolu 2 Technický popis přístroje a kapitolu 4 Zapojení systému. F. Zavěšení monitoru Monitor mírně přitlačíme k držáku tak aby výstupky zapadly do oválných děr na zadní straně monitoru. Mírným zatlačením monitoru směrem dolů dojde k jeho upevnění. Monitor se zajistí v této pozici pojistným šroubem dle obrázku obr. 5C. G. Uvedení monitoru do provozu Monitor se uvede do provozního stavu zasunutím síťové vidlice do síťové zásuvky 230V/50Hz (viz odstavec technická specifikace výrobku) a zapnutím síťového vypínače přístroje viz. obr. 3, č.8. Celý systém adresného videovrátného se uvede do provozu zapnutím všech zdrojů - zdroje venkovní kamerové jednotky, audiosluchátek a zdroje napájení dveřního zámku. Umístění přístroje Přístroj neinstalujte takových prostředí, kde by byly vystaveny prachu, přímému slunečnímu světlu (nebo jinému silnému zdroji světla nebo tepla), dešti, vlhku nebo teplotám přes 40 C. Nevystavujte přístroj vibracím.vyberte místo pro montáž monitoru kde lze jednoduše manipulovat s jeho obslužnými tlačítky a sluchátkem. 4

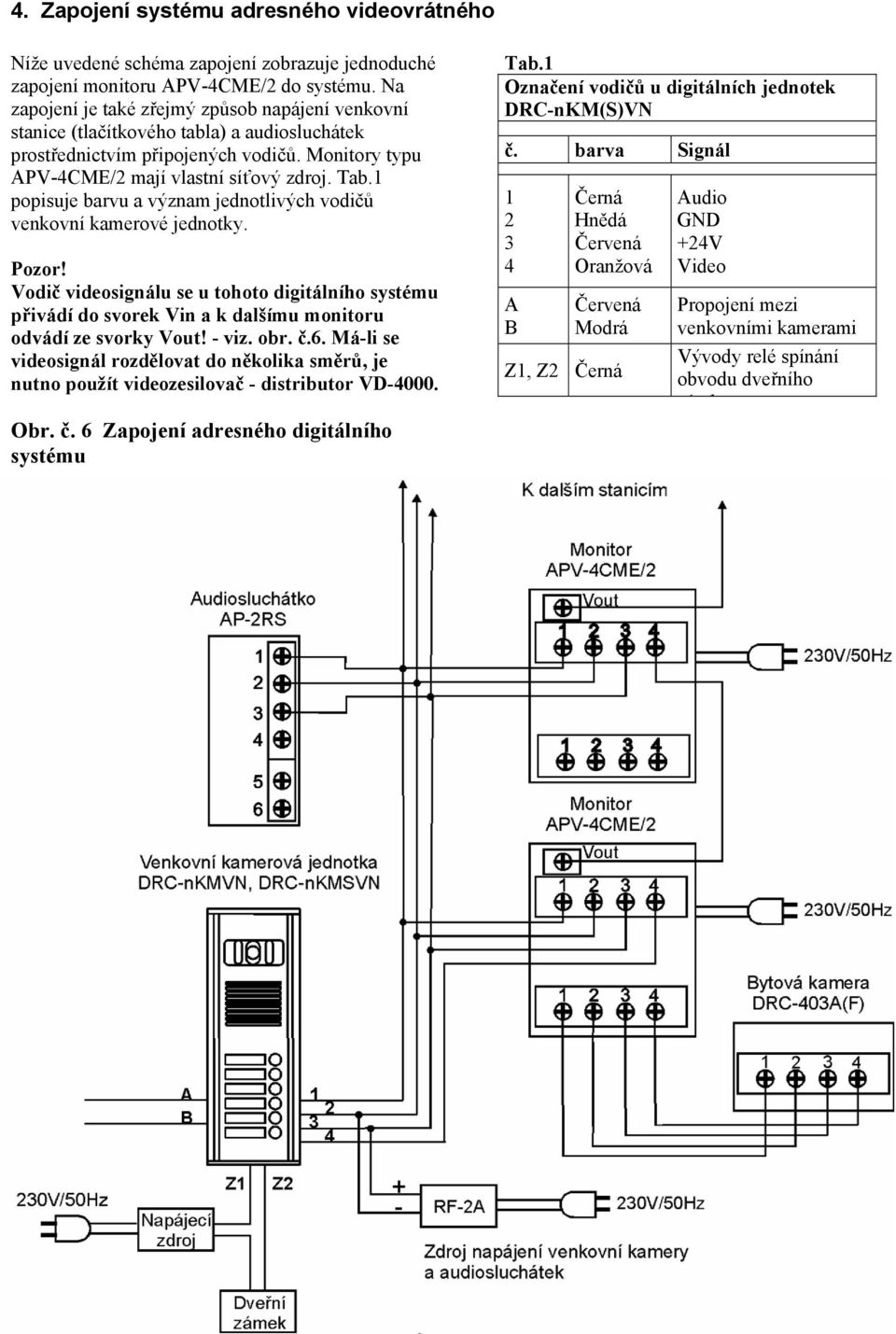

5 4. Zapojení systému adresného videovrátného Níže uvedené schéma zapojení zobrazuje jednoduché zapojení monitoru APV-4CME/2 do systému. Na zapojení je také zřejmý způsob napájení venkovní stanice (tlačítkového tabla) a audiosluchátek prostřednictvím připojených vodičů. Monitory typu APV-4CME/2 mají vlastní síťový zdroj. Tab.1 popisuje barvu a význam jednotlivých vodičů venkovní kamerové jednotky. Pozor! Vodič videosignálu se u tohoto digitálního systému přivádí do svorek Vin a k dalšímu monitoru odvádí ze svorky Vout! - viz. obr. č.6. Má-li se videosignál rozdělovat do několika směrů, je nutno použít videozesilovač - distributor VD Obr. č. 6 Zapojení adresného digitálního systému Tab.1 Označení vodičů u digitálních jednotek DRC-nKM(S)VN č. barva Signál A B Černá Hnědá Červená Oranžová Červená Modrá Z1, Z2 Černá Audio GND +24V Video Propojení mezi venkovními kamerami Vývody relé spínání obvodu dveřního á k 5

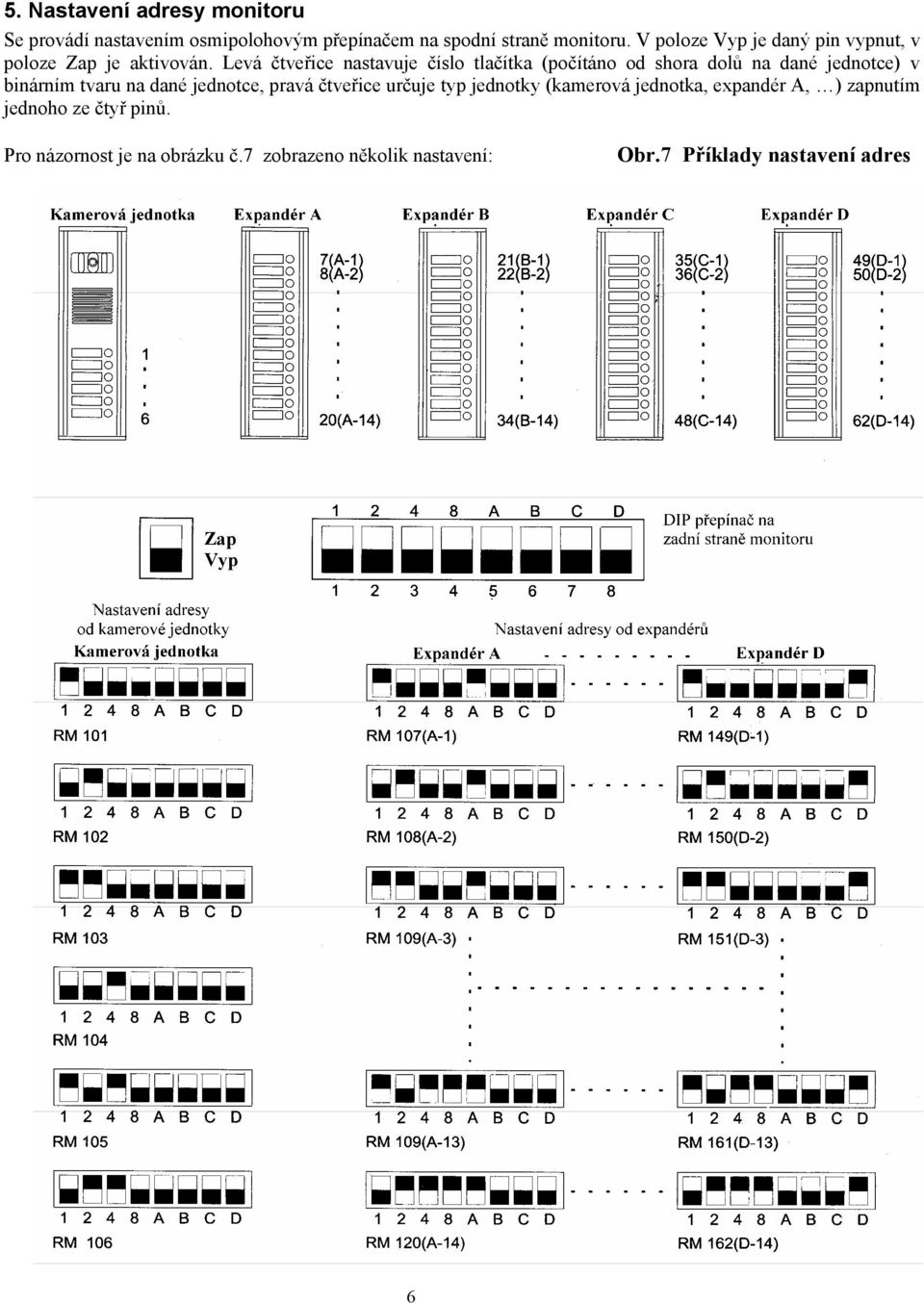

6 5. Nastavení adresy monitoru Se provádí nastavením osmipolohovým přepínačem na spodní straně monitoru. V poloze Vyp je daný pin vypnut, v poloze Zap je aktivován. Levá čtveřice nastavuje číslo tlačítka (počítáno od shora dolů na dané jednotce) v binárním tvaru na dané jednotce, pravá čtveřice určuje typ jednotky (kamerová jednotka, expandér A, ) zapnutím jednoho ze čtyř pinů. Pro názornost je na obrázku č.7 zobrazeno několik nastavení: Obr.7 Příklady nastavení adres 6

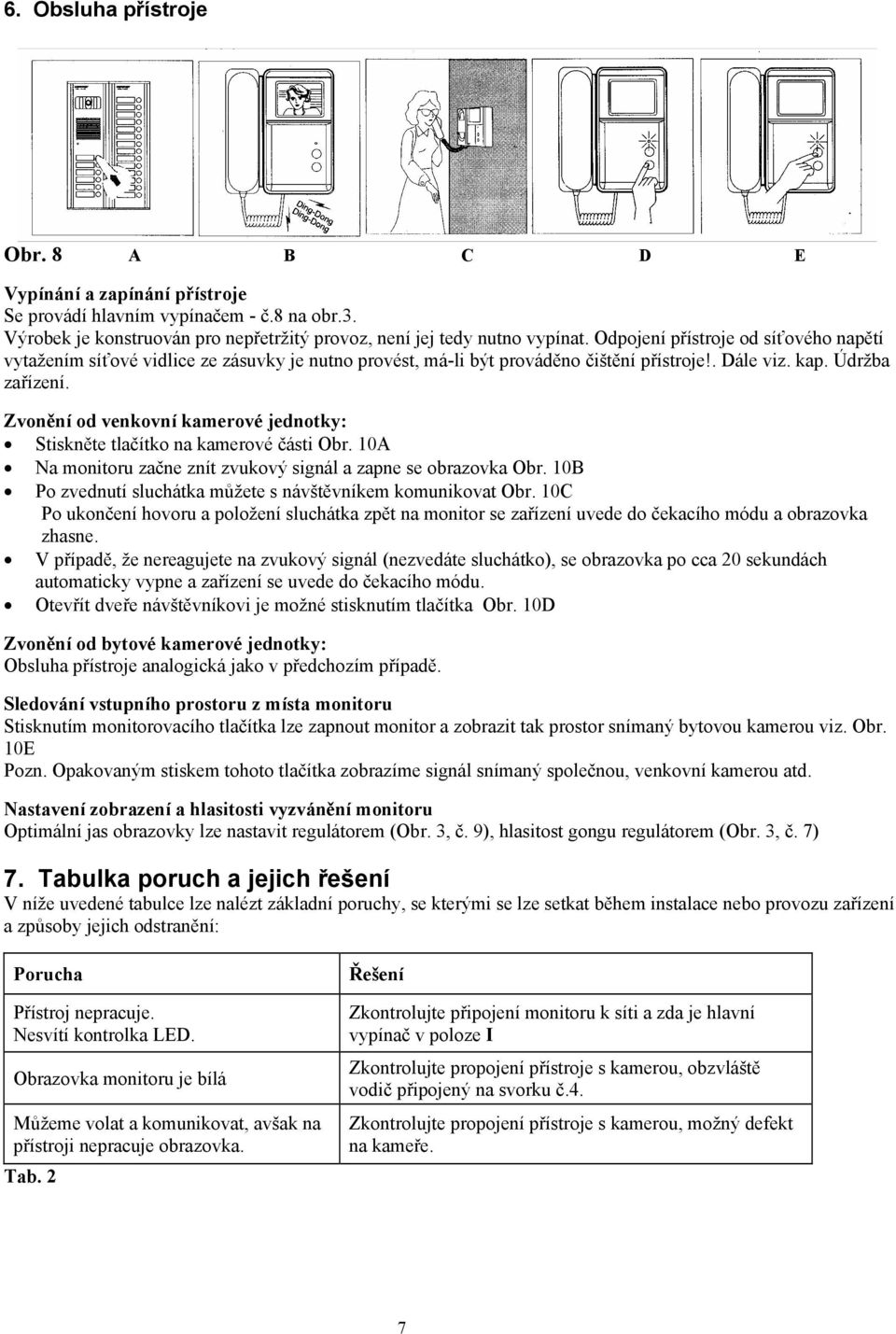

7 6. Obsluha přístroje Obr. 8 A B C D E Vypínání a zapínání přístroje Se provádí hlavním vypínačem - č.8 na obr.3. Výrobek je konstruován pro nepřetržitý provoz, není jej tedy nutno vypínat. Odpojení přístroje od síťového napětí vytažením síťové vidlice ze zásuvky je nutno provést, má-li být prováděno čištění přístroje!. Dále viz. kap. Údržba zařízení. Zvonění od venkovní kamerové jednotky: Stiskněte tlačítko na kamerové části Obr. 10A Na monitoru začne znít zvukový signál a zapne se obrazovka Obr. 10B Po zvednutí sluchátka můžete s návštěvníkem komunikovat Obr. 10C Po ukončení hovoru a položení sluchátka zpět na monitor se zařízení uvede do čekacího módu a obrazovka zhasne. V případě, že nereagujete na zvukový signál (nezvedáte sluchátko), se obrazovka po cca 20 sekundách automaticky vypne a zařízení se uvede do čekacího módu. Otevřít dveře návštěvníkovi je možné stisknutím tlačítka Obr. 10D Zvonění od bytové kamerové jednotky: Obsluha přístroje analogická jako v předchozím případě. Sledování vstupního prostoru z místa monitoru Stisknutím monitorovacího tlačítka lze zapnout monitor a zobrazit tak prostor snímaný bytovou kamerou viz. Obr. 10E Pozn. Opakovaným stiskem tohoto tlačítka zobrazíme signál snímaný společnou, venkovní kamerou atd. Nastavení zobrazení a hlasitosti vyzvánění monitoru Optimální jas obrazovky lze nastavit regulátorem (Obr. 3, č. 9), hlasitost gongu regulátorem (Obr. 3, č. 7) 7. Tabulka poruch a jejich řešení V níže uvedené tabulce lze nalézt základní poruchy, se kterými se lze setkat během instalace nebo provozu zařízení a způsoby jejich odstranění: Porucha Přístroj nepracuje. Nesvítí kontrolka LED. Obrazovka monitoru je bílá Můžeme volat a komunikovat, avšak na přístroji nepracuje obrazovka. Tab. 2 Řešení Zkontrolujte připojení monitoru k síti a zda je hlavní vypínač v poloze I Zkontrolujte propojení přístroje s kamerou, obzvláště vodič připojený na svorku č.4. Zkontrolujte propojení přístroje s kamerou, možný defekt na kameře. 7

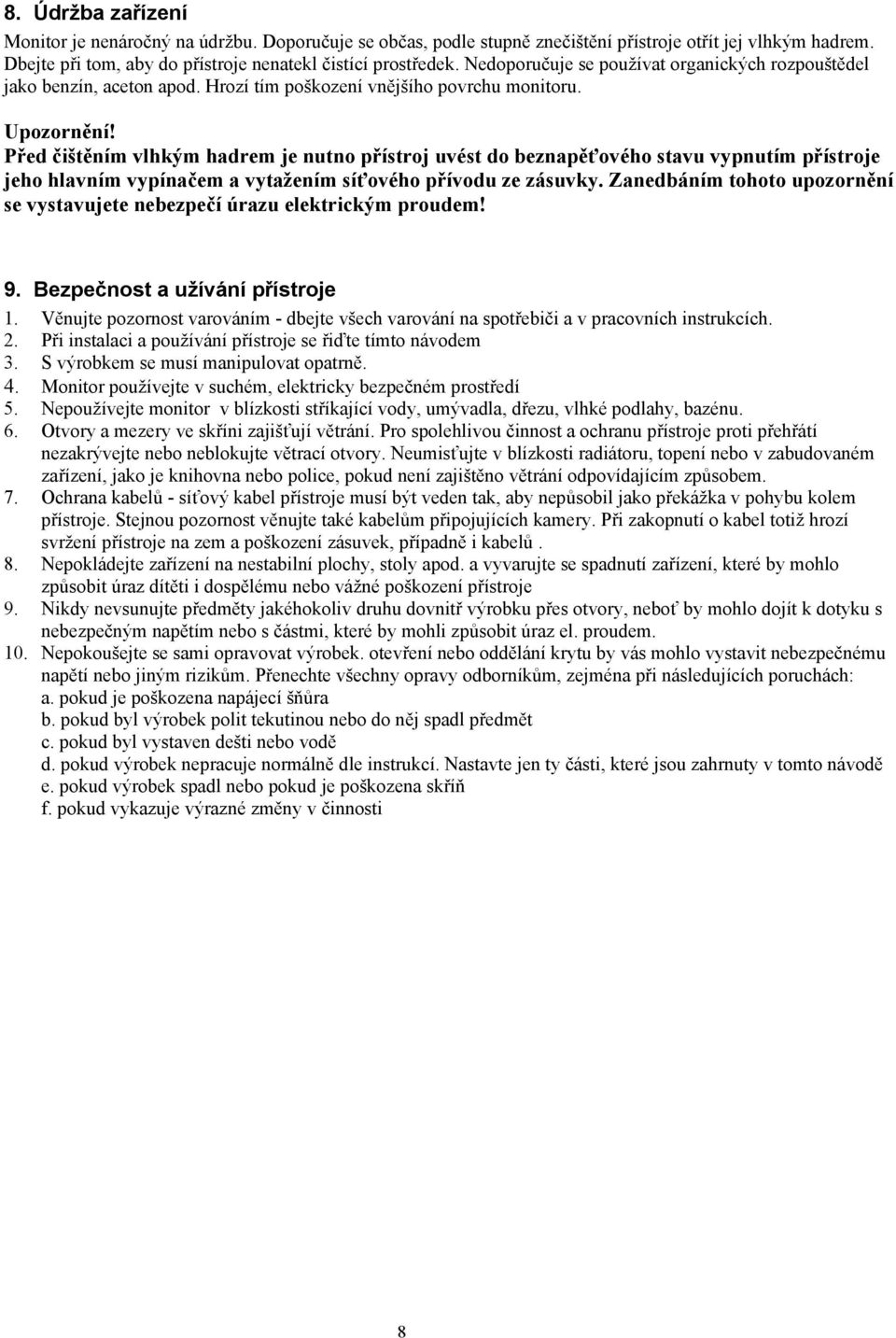

8 8. Údržba zařízení Monitor je nenáročný na údržbu. Doporučuje se občas, podle stupně znečištění přístroje otřít jej vlhkým hadrem. Dbejte při tom, aby do přístroje nenatekl čistící prostředek. Nedoporučuje se používat organických rozpouštědel jako benzín, aceton apod. Hrozí tím poškození vnějšího povrchu monitoru. Upozornění! Před čištěním vlhkým hadrem je nutno přístroj uvést do beznapěťového stavu vypnutím přístroje jeho hlavním vypínačem a vytažením síťového přívodu ze zásuvky. Zanedbáním tohoto upozornění se vystavujete nebezpečí úrazu elektrickým proudem! 9. Bezpečnost a užívání přístroje 1. Věnujte pozornost varováním - dbejte všech varování na spotřebiči a v pracovních instrukcích. 2. Při instalaci a používání přístroje se řiďte tímto návodem 3. S výrobkem se musí manipulovat opatrně. 4. Monitor používejte v suchém, elektricky bezpečném prostředí 5. Nepoužívejte monitor v blízkosti stříkající vody, umývadla, dřezu, vlhké podlahy, bazénu. 6. Otvory a mezery ve skříni zajišťují větrání. Pro spolehlivou činnost a ochranu přístroje proti přehřátí nezakrývejte nebo neblokujte větrací otvory. Neumisťujte v blízkosti radiátoru, topení nebo v zabudovaném zařízení, jako je knihovna nebo police, pokud není zajištěno větrání odpovídajícím způsobem. 7. Ochrana kabelů - síťový kabel přístroje musí být veden tak, aby nepůsobil jako překážka v pohybu kolem přístroje. Stejnou pozornost věnujte také kabelům připojujících kamery. Při zakopnutí o kabel totiž hrozí svržení přístroje na zem a poškození zásuvek, případně i kabelů. 8. Nepokládejte zařízení na nestabilní plochy, stoly apod. a vyvarujte se spadnutí zařízení, které by mohlo způsobit úraz dítěti i dospělému nebo vážné poškození přístroje 9. Nikdy nevsunujte předměty jakéhokoliv druhu dovnitř výrobku přes otvory, neboť by mohlo dojít k dotyku s nebezpečným napětím nebo s částmi, které by mohli způsobit úraz el. proudem. 10. Nepokoušejte se sami opravovat výrobek. otevření nebo oddělání krytu by vás mohlo vystavit nebezpečnému napětí nebo jiným rizikům. Přenechte všechny opravy odborníkům, zejména při následujících poruchách: a. pokud je poškozena napájecí šňůra b. pokud byl výrobek polit tekutinou nebo do něj spadl předmět c. pokud byl vystaven dešti nebo vodě d. pokud výrobek nepracuje normálně dle instrukcí. Nastavte jen ty části, které jsou zahrnuty v tomto návodě e. pokud výrobek spadl nebo pokud je poškozena skříň f. pokud vykazuje výrazné změny v činnosti 8
