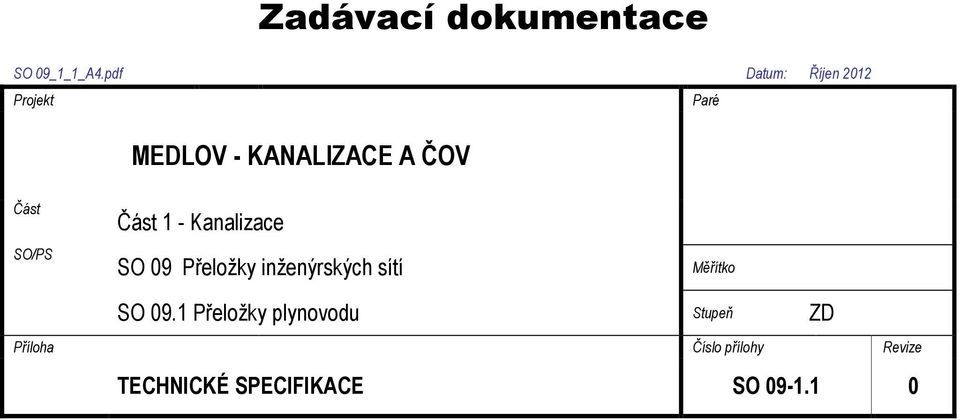

1 Zadávací dokumentace SO 09_1_1_A4.pdf Datum: Říjen 2012 Projekt Paré MEDLOV - KANALIZACE A ČOV Část SO/PS Část 1 - Kanalizace SO 09 Přeložky inženýrských sítí Měřítko SO 09.1 Přeložky plynovodu Stupeň ZD Příloha Číslo přílohy Revize TECHNICKÉ SPECIFIKACE SO

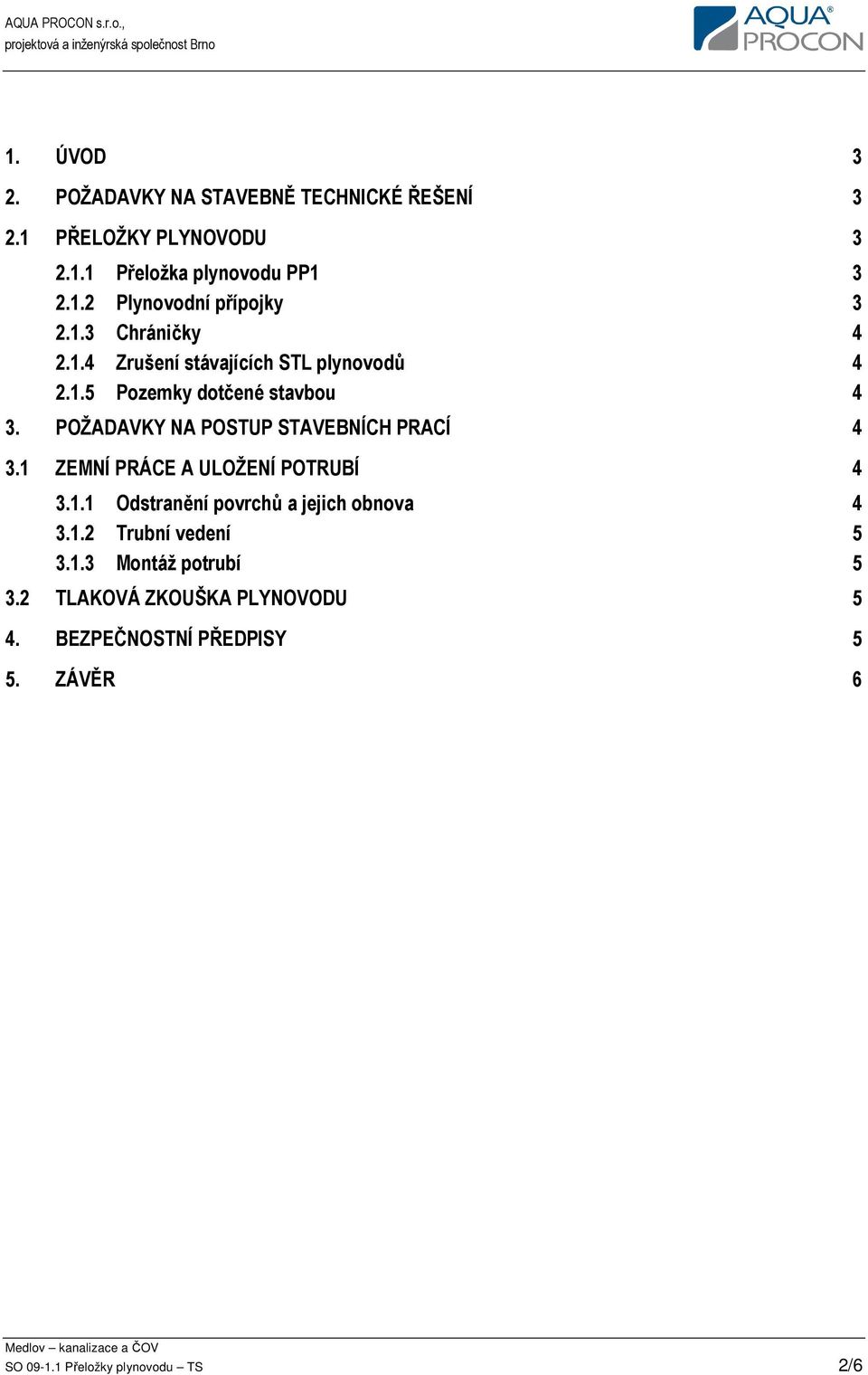

2 1. ÚVOD 3 2. POŽADAVKY NA STAVEBNĚ TECHNICKÉ ŘEŠENÍ PŘELOŽKY PLYNOVODU Přeložka plynovodu PP Plynovodní přípojky Chráničky Zrušení stávajících STL plynovodů Pozemky dotčené stavbou 4 3. POŽADAVKY NA POSTUP STAVEBNÍCH PRACÍ ZEMNÍ PRÁCE A ULOŽENÍ POTRUBÍ Odstranění povrchů a jejich obnova Trubní vedení Montáž potrubí TLAKOVÁ ZKOUŠKA PLYNOVODU 5 4. BEZPEČNOSTNÍ PŘEDPISY 5 5. ZÁVĚR 6 SO Přeložky plynovodu TS 2/6

3 1. Úvod V rámci projektu je řešena novostavba čistírny odpadních vod včetně areálu ČOV a výstavba splaškové kanalizace podle požadavků městyse. V důsledku této výstavby kanalizační sítě v Medlově je nutno provést přeložku STL plynovodu, který koliduje s kanalizací a nebo při křížení (souběhu) odporuje jeho stávající směrové a výškové vedení ČSN Požadavky na stavebně technické řešení 2.1 PŘELOŽKY PLYNOVODU Z důvodu nevhodného směrového vedení stávajícího STL plynovodu a kvůli stísněným prostorovým podmínkám je nutné vybudovat v obci při stavbě nové kanalizace přeložky plynovodu. Přeložky plynovodu jsou navrženy z plastových trub PE 100 SDR17,6 a SDR11. Výstavbu přeložek je nutno provádět mimo topnou sezónu a po předchozím vyrozumění správce plynovodu v dostatečném předstihu tak, aby mohl učinit potřebná opatření na zamezení výpadku dodávky zemního plynu. K přepojování jednotlivých stáv. domovních přípojek dojde postupně tak, aby doba odpojení domácností od plynu byla minimální Přeložka plynovodu PP1 Kvůli stísněným prostorovým podmínkám stávající STL plynovod koliduje s navrhovanou stokou B1 mezi kanalizačními šachtami Š5B1 až Š2B1, proto je navržena přeložka plynu PP1. Přeložka kříží stávající kanalizaci, tato kanalizace bude zrušena. Přeložka plynovodu bude provedena z plastových trub PE100 SDR11 d63/5,8 mm, a to v celkové délce 48,00 m. Napojena bude na jedné straně na stávající plastové plynovodní potrubí elektrotvarovkou, na straně druhé bude zaslepena. Součástí přeložky je i přepojení a obnova stávajících plynovodních přípojek Plynovodní přípojky Součástí přeložek plynovodu je i přepojení a obnova domovních přípojek. Přípojky, jejichž délka se zkracuje, budou pouze přepojeny. Přípojky, jejichž délka se zvětšuje, budou obnoveny v celé délce až po HUP. Přípojky budou provedeny z PE 100 SDR 11. Přípojka do d63 (DN50) musí být napojena z plynovodu přivařovacím, navrtávacím T-kusem. Vodorovná část přípojky je kladena ve sklonu do potrubí plynovodu. Svislá část přípojky bude s vodorovnou částí spojena kolenem 90 (elektrotvarovkou). Pokud stávající přístřešek s HUP a fakturačním plynoměrem pro přepojované přípojky není umístěn vně nemovitosti, bude zrušen a nově bude stavbou osazen přístřešek vně nemovitosti. Plynoměr bude ze starého přístřešku přemístěn do nového, stávající přístřešek bude zrušen. Minimální vnitřní rozměr skříně pro HUP je 500 x 500 x 250 mm (v x š x h). Menší rozměr skříně se připouští pouze v případech, kdy je součástí dodávky skříně i její kompletní vnitřní vybavení s výjimkou plynoměru. Obnovovaná přípojka bude ukončena HUP. Přepojení x obnova přípojek: Přípojka k objektu bez č.p. (stodola) bude obnovena, je navržena z PE 100 SDR11 d25/3,0 mm, její délka je cca 5,00 m. Přípojka k objektu bez č.p. (kolna) bude obnovena, je navržena z PE 100 SDR11 d25/3,0 mm, její délka je cca 2,50 m. Přípojka k č.p. 71 bude přepojena. Přípojka k č.p. 72 bude přepojena. SO Přeložky plynovodu TS 3/6

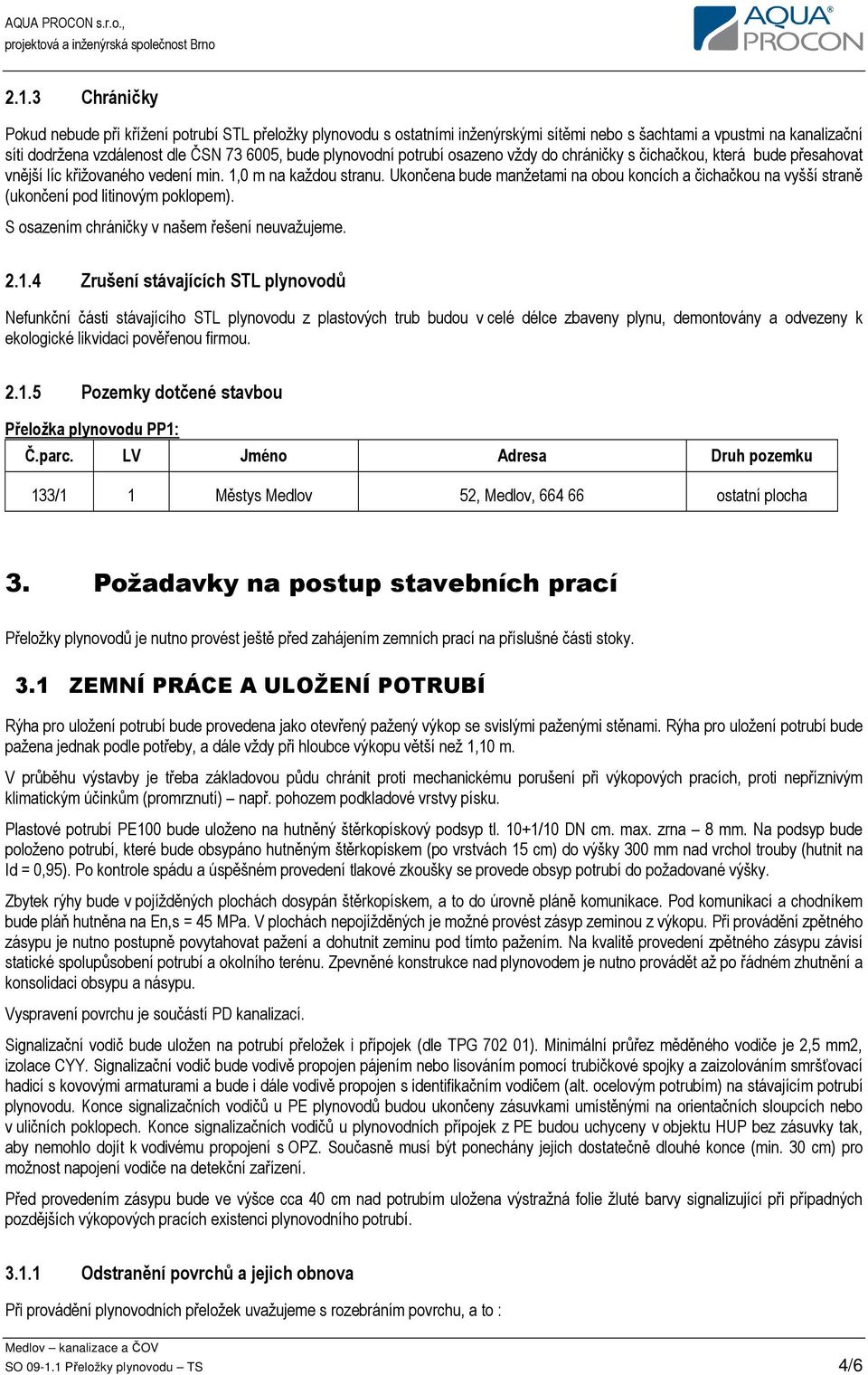

4 2.1.3 Chráničky Pokud nebude při křížení potrubí STL přeložky plynovodu s ostatními inženýrskými sítěmi nebo s šachtami a vpustmi na kanalizační síti dodržena vzdálenost dle ČSN , bude plynovodní potrubí osazeno vždy do chráničky s čichačkou, která bude přesahovat vnější líc křižovaného vedení min. 1,0 m na každou stranu. Ukončena bude manžetami na obou koncích a čichačkou na vyšší straně (ukončení pod litinovým poklopem). S osazením chráničky v našem řešení neuvažujeme Zrušení stávajících STL plynovodů Nefunkční části stávajícího STL plynovodu z plastových trub budou v celé délce zbaveny plynu, demontovány a odvezeny k ekologické likvidaci pověřenou firmou Pozemky dotčené stavbou Přeložka plynovodu PP1: Č.parc. LV Jméno Adresa Druh pozemku 133/1 1 Městys Medlov 52, Medlov, ostatní plocha 3. Požadavky na postup stavebních prací Přeložky plynovodů je nutno provést ještě před zahájením zemních prací na příslušné části stoky. 3.1 ZEMNÍ PRÁCE A ULOŽENÍ POTRUBÍ Rýha pro uložení potrubí bude provedena jako otevřený pažený výkop se svislými paženými stěnami. Rýha pro uložení potrubí bude pažena jednak podle potřeby, a dále vždy při hloubce výkopu větší než 1,10 m. V průběhu výstavby je třeba základovou půdu chránit proti mechanickému porušení při výkopových pracích, proti nepříznivým klimatickým účinkům (promrznutí) např. pohozem podkladové vrstvy písku. Plastové potrubí PE100 bude uloženo na hutněný štěrkopískový podsyp tl. 10+1/10 DN cm. max. zrna 8 mm. Na podsyp bude položeno potrubí, které bude obsypáno hutněným štěrkopískem (po vrstvách 15 cm) do výšky 300 mm nad vrchol trouby (hutnit na Id = 0,95). Po kontrole spádu a úspěšném provedení tlakové zkoušky se provede obsyp potrubí do požadované výšky. Zbytek rýhy bude v pojížděných plochách dosypán štěrkopískem, a to do úrovně pláně komunikace. Pod komunikací a chodníkem bude pláň hutněna na En,s = 45 MPa. V plochách nepojížděných je možné provést zásyp zeminou z výkopu. Při provádění zpětného zásypu je nutno postupně povytahovat pažení a dohutnit zeminu pod tímto pažením. Na kvalitě provedení zpětného zásypu závisí statické spolupůsobení potrubí a okolního terénu. Zpevněné konstrukce nad plynovodem je nutno provádět až po řádném zhutnění a konsolidaci obsypu a násypu. Vyspravení povrchu je součástí PD kanalizací. Signalizační vodič bude uložen na potrubí přeložek i přípojek (dle TPG ). Minimální průřez měděného vodiče je 2,5 mm2, izolace CYY. Signalizační vodič bude vodivě propojen pájením nebo lisováním pomocí trubičkové spojky a zaizolováním smršťovací hadicí s kovovými armaturami a bude i dále vodivě propojen s identifikačním vodičem (alt. ocelovým potrubím) na stávajícím potrubí plynovodu. Konce signalizačních vodičů u PE plynovodů budou ukončeny zásuvkami umístěnými na orientačních sloupcích nebo v uličních poklopech. Konce signalizačních vodičů u plynovodních přípojek z PE budou uchyceny v objektu HUP bez zásuvky tak, aby nemohlo dojít k vodivému propojení s OPZ. Současně musí být ponechány jejich dostatečně dlouhé konce (min. 30 cm) pro možnost napojení vodiče na detekční zařízení. Před provedením zásypu bude ve výšce cca 40 cm nad potrubím uložena výstražná folie žluté barvy signalizující při případných pozdějších výkopových pracích existenci plynovodního potrubí Odstranění povrchů a jejich obnova Při provádění plynovodních přeložek uvažujeme s rozebráním povrchu, a to : SO Přeložky plynovodu TS 4/6

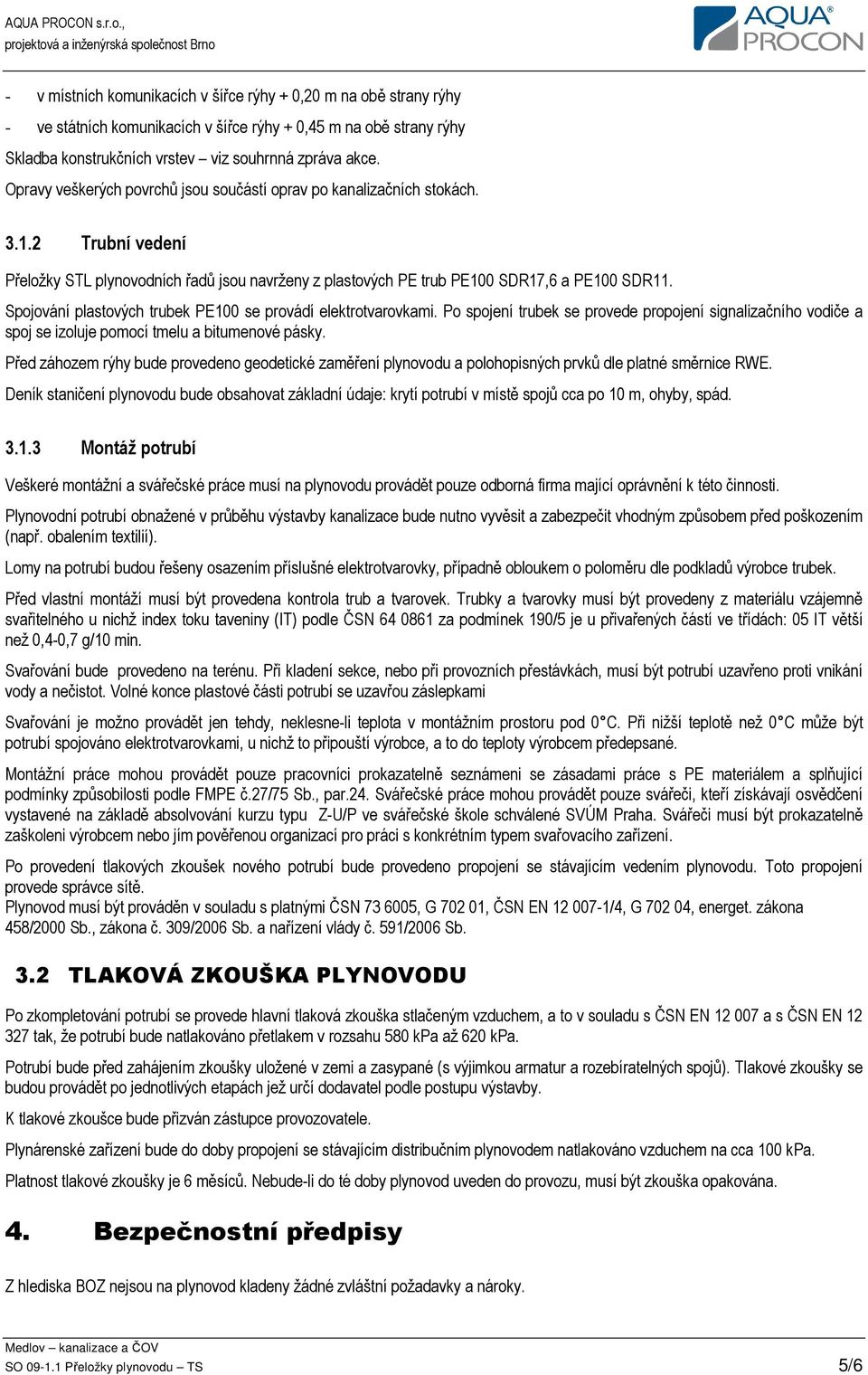

5 - v místních komunikacích v šířce rýhy + 0,20 m na obě strany rýhy - ve státních komunikacích v šířce rýhy + 0,45 m na obě strany rýhy Skladba konstrukčních vrstev viz souhrnná zpráva akce. Opravy veškerých povrchů jsou součástí oprav po kanalizačních stokách Trubní vedení Přeložky STL plynovodních řadů jsou navrženy z plastových PE trub PE100 SDR17,6 a PE100 SDR11. Spojování plastových trubek PE100 se provádí elektrotvarovkami. Po spojení trubek se provede propojení signalizačního vodiče a spoj se izoluje pomocí tmelu a bitumenové pásky. Před záhozem rýhy bude provedeno geodetické zaměření plynovodu a polohopisných prvků dle platné směrnice RWE. Deník staničení plynovodu bude obsahovat základní údaje: krytí potrubí v místě spojů cca po 10 m, ohyby, spád Montáž potrubí Veškeré montážní a svářečské práce musí na plynovodu provádět pouze odborná firma mající oprávnění k této činnosti. Plynovodní potrubí obnažené v průběhu výstavby kanalizace bude nutno vyvěsit a zabezpečit vhodným způsobem před poškozením (např. obalením textilií). Lomy na potrubí budou řešeny osazením příslušné elektrotvarovky, případně obloukem o poloměru dle podkladů výrobce trubek. Před vlastní montáží musí být provedena kontrola trub a tvarovek. Trubky a tvarovky musí být provedeny z materiálu vzájemně svařitelného u nichž index toku taveniny (IT) podle ČSN za podmínek 190/5 je u přivařených částí ve třídách: 05 IT větší než 0,4-0,7 g/10 min. Svařování bude provedeno na terénu. Při kladení sekce, nebo při provozních přestávkách, musí být potrubí uzavřeno proti vnikání vody a nečistot. Volné konce plastové části potrubí se uzavřou záslepkami Svařování je možno provádět jen tehdy, neklesne-li teplota v montážním prostoru pod 0 C. Při nižší teplotě než 0 C může být potrubí spojováno elektrotvarovkami, u nichž to připouští výrobce, a to do teploty výrobcem předepsané. Montážní práce mohou provádět pouze pracovníci prokazatelně seznámeni se zásadami práce s PE materiálem a splňující podmínky způsobilosti podle FMPE č.27/75 Sb., par.24. Svářečské práce mohou provádět pouze svářeči, kteří získávají osvědčení vystavené na základě absolvování kurzu typu Z-U/P ve svářečské škole schválené SVÚM Praha. Svářeči musí být prokazatelně zaškoleni výrobcem nebo jím pověřenou organizací pro práci s konkrétním typem svařovacího zařízení. Po provedení tlakových zkoušek nového potrubí bude provedeno propojení se stávajícím vedením plynovodu. Toto propojení provede správce sítě. Plynovod musí být prováděn v souladu s platnými ČSN , G , ČSN EN /4, G , energet. zákona 458/2000 Sb., zákona č. 309/2006 Sb. a nařízení vlády č. 591/2006 Sb. 3.2 TLAKOVÁ ZKOUŠKA PLYNOVODU Po zkompletování potrubí se provede hlavní tlaková zkouška stlačeným vzduchem, a to v souladu s ČSN EN a s ČSN EN tak, že potrubí bude natlakováno přetlakem v rozsahu 580 kpa až 620 kpa. Potrubí bude před zahájením zkoušky uložené v zemi a zasypané (s výjimkou armatur a rozebíratelných spojů). Tlakové zkoušky se budou provádět po jednotlivých etapách jež určí dodavatel podle postupu výstavby. K tlakové zkoušce bude přizván zástupce provozovatele. Plynárenské zařízení bude do doby propojení se stávajícím distribučním plynovodem natlakováno vzduchem na cca 100 kpa. Platnost tlakové zkoušky je 6 měsíců. Nebude-li do té doby plynovod uveden do provozu, musí být zkouška opakována. 4. Bezpečnostní předpisy Z hlediska BOZ nejsou na plynovod kladeny žádné zvláštní požadavky a nároky. SO Přeložky plynovodu TS 5/6

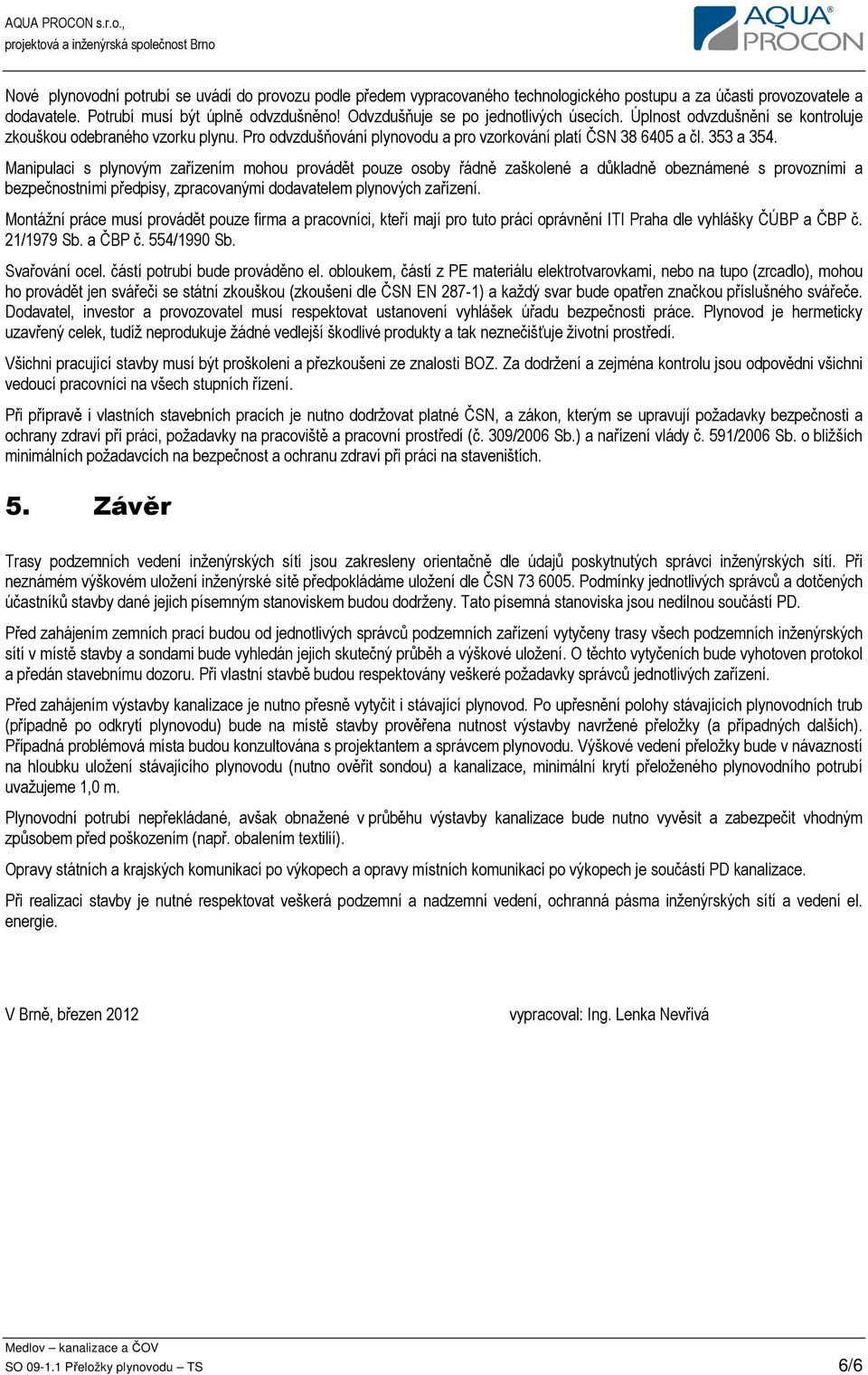

6 Nové plynovodní potrubí se uvádí do provozu podle předem vypracovaného technologického postupu a za účasti provozovatele a dodavatele. Potrubí musí být úplně odvzdušněno! Odvzdušňuje se po jednotlivých úsecích. Úplnost odvzdušnění se kontroluje zkouškou odebraného vzorku plynu. Pro odvzdušňování plynovodu a pro vzorkování platí ČSN a čl. 353 a 354. Manipulaci s plynovým zařízením mohou provádět pouze osoby řádně zaškolené a důkladně obeznámené s provozními a bezpečnostními předpisy, zpracovanými dodavatelem plynových zařízení. Montážní práce musí provádět pouze firma a pracovníci, kteří mají pro tuto práci oprávnění ITI Praha dle vyhlášky ČÚBP a ČBP č. 21/1979 Sb. a ČBP č. 554/1990 Sb. Svařování ocel. částí potrubí bude prováděno el. obloukem, částí z PE materiálu elektrotvarovkami, nebo na tupo (zrcadlo), mohou ho provádět jen svářeči se státní zkouškou (zkoušeni dle ČSN EN 287-1) a každý svar bude opatřen značkou příslušného svářeče. Dodavatel, investor a provozovatel musí respektovat ustanovení vyhlášek úřadu bezpečnosti práce. Plynovod je hermeticky uzavřený celek, tudíž neprodukuje žádné vedlejší škodlivé produkty a tak neznečišťuje životní prostředí. Všichni pracující stavby musí být proškoleni a přezkoušeni ze znalosti BOZ. Za dodržení a zejména kontrolu jsou odpovědni všichni vedoucí pracovníci na všech stupních řízení. Při přípravě i vlastních stavebních pracích je nutno dodržovat platné ČSN, a zákon, kterým se upravují požadavky bezpečnosti a ochrany zdraví při práci, požadavky na pracoviště a pracovní prostředí (č. 309/2006 Sb.) a nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. 5. Závěr Trasy podzemních vedení inženýrských sítí jsou zakresleny orientačně dle údajů poskytnutých správci inženýrských sítí. Při neznámém výškovém uložení inženýrské sítě předpokládáme uložení dle ČSN Podmínky jednotlivých správců a dotčených účastníků stavby dané jejich písemným stanoviskem budou dodrženy. Tato písemná stanoviska jsou nedílnou součástí PD. Před zahájením zemních prací budou od jednotlivých správců podzemních zařízení vytyčeny trasy všech podzemních inženýrských sítí v místě stavby a sondami bude vyhledán jejich skutečný průběh a výškové uložení. O těchto vytyčeních bude vyhotoven protokol a předán stavebnímu dozoru. Při vlastní stavbě budou respektovány veškeré požadavky správců jednotlivých zařízení. Před zahájením výstavby kanalizace je nutno přesně vytyčit i stávající plynovod. Po upřesnění polohy stávajících plynovodních trub (případně po odkrytí plynovodu) bude na místě stavby prověřena nutnost výstavby navržené přeložky (a případných dalších). Případná problémová místa budou konzultována s projektantem a správcem plynovodu. Výškové vedení přeložky bude v návazností na hloubku uložení stávajícího plynovodu (nutno ověřit sondou) a kanalizace, minimální krytí přeloženého plynovodního potrubí uvažujeme 1,0 m. Plynovodní potrubí nepřekládané, avšak obnažené v průběhu výstavby kanalizace bude nutno vyvěsit a zabezpečit vhodným způsobem před poškozením (např. obalením textilií). Opravy státních a krajských komunikací po výkopech a opravy místních komunikací po výkopech je součástí PD kanalizace. Při realizaci stavby je nutné respektovat veškerá podzemní a nadzemní vedení, ochranná pásma inženýrských sítí a vedení el. energie. V Brně, březen 2012 vypracoval: Ing. Lenka Nevřivá SO Přeložky plynovodu TS 6/6
