Pøímo øízené Provedení Tlakovì odlehèený Podle typu až do 100 barù Pro vyšší tlaky Jmenovitá svìtlost do DN 50 závit do DN 80 pøíruba Materiál tìlesa

Transkript

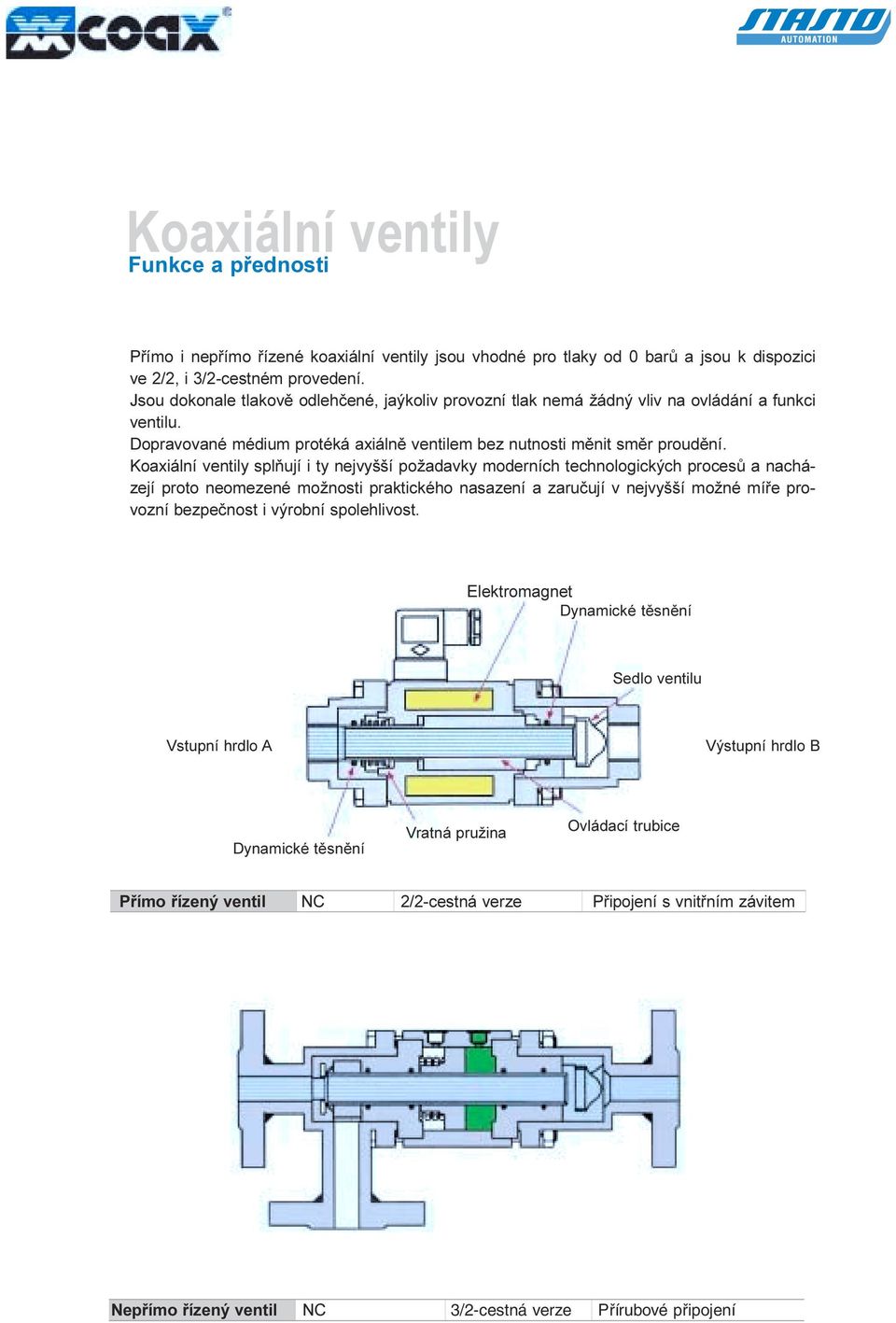

1 Funkce a pøednosti Pøímo i nepøímo øízené koaxiální ventily jsou vhodné pro tlaky od 0 barù a jsou k dispozici ve 2/2, i 3/2-cestném provedení Jsou dokonale tlakovì odlehèené, jaýkoliv provozní tlak nemá žádný vliv na ovládání a funkci ventilu Dopravované médium protéká axiálnì ventilem bez nutnosti mìnit smìr proudìní Koaxiální ventily splòují i ty nejvyšší požadavky moderních technologických procesù a nacházejí proto neomezené možnosti praktického nasazení a zaruèují v nejvyšší možné míøe provozní bezpeènost i výrobní spolehlivost Elektromagnet Dynamické tìsnìní Sedlo ventilu Vstupní hrdlo A Výstupní hrdlo B Dynamické tìsnìní Vratná pružina Ovládací trubice Pøímo øízený ventil NC 2/2-cestná verze Pøipojení s vnitøním závitem Nepøímo øízený ventil NC 3/2-cestná verze Přírubové připojení

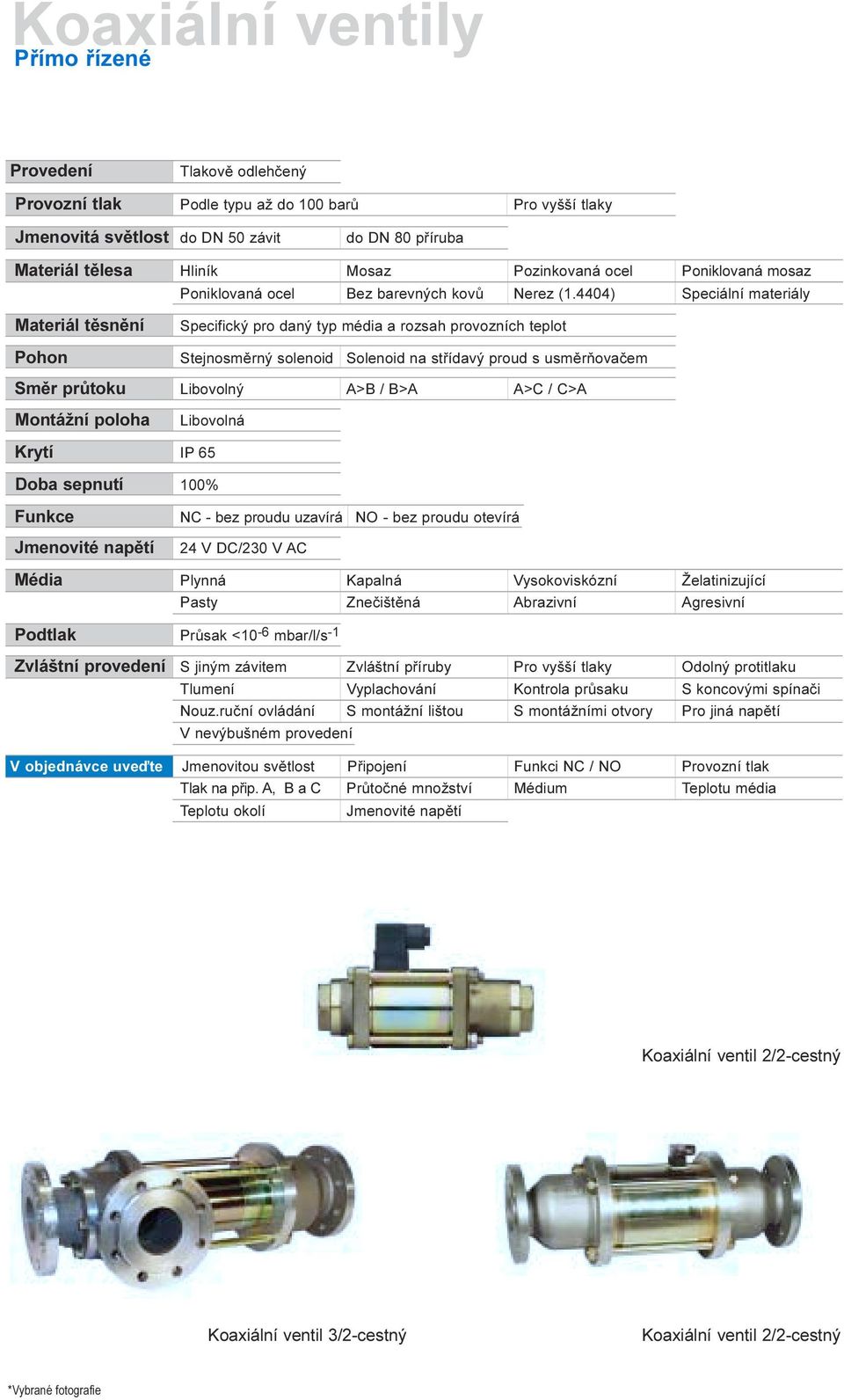

2 Pøímo øízené Provedení Tlakovì odlehèený Podle typu až do 100 barù Pro vyšší tlaky Jmenovitá svìtlost do DN 50 závit do DN 80 pøíruba Materiál tìlesa Hliník Mosaz Pozinkovaná ocel Poniklovaná mosaz Poniklovaná ocel Bez barevných kovù Nerez (1 4404) Speciální materiály Materiál tìsnìní Specifický pro daný typ média a rozsah provozních teplot Pohon Stejnosmìrný solenoid Solenoid na støídavý proud s usmìròovaèem Smìr prùtoku Libovolný A>B / B>A A>C / C>A Montážní poloha Libovolná Krytí IP 65 Doba sepnutí 100% Funkce NC - bez proudu uzavírá NO - bez proudu otevírá 24 V DC/230 V AC Média Plynná Kapalná Vysokoviskózní Želatinizující Pasty Zneèištìná Abrazivní Agresivní Podtlak Prùsak <10-6 mbar/l/s -1 Zvláštní provedení S jiným závitem Zvláštní pøíruby Pro vyšší tlaky Odolný protitlaku Tlumení Vyplachování Kontrola prùsaku S koncovými spínaèi Nouz ruèní ovládání S montážní lištou S montážními otvory Pro jiná napìtí V objednávce uveïte Jmenovitou svìtlost Pøipojení Funkci NC / NO Tlak na pøip A, B a C Prùtoèné množství Médium Teplotu média Teplotu okolí Koaxiální ventil 2/2-cestný Koaxiální ventil 3/2-cestný Koaxiální ventil 2/2-cestný *Vybrané fotografie 08/14

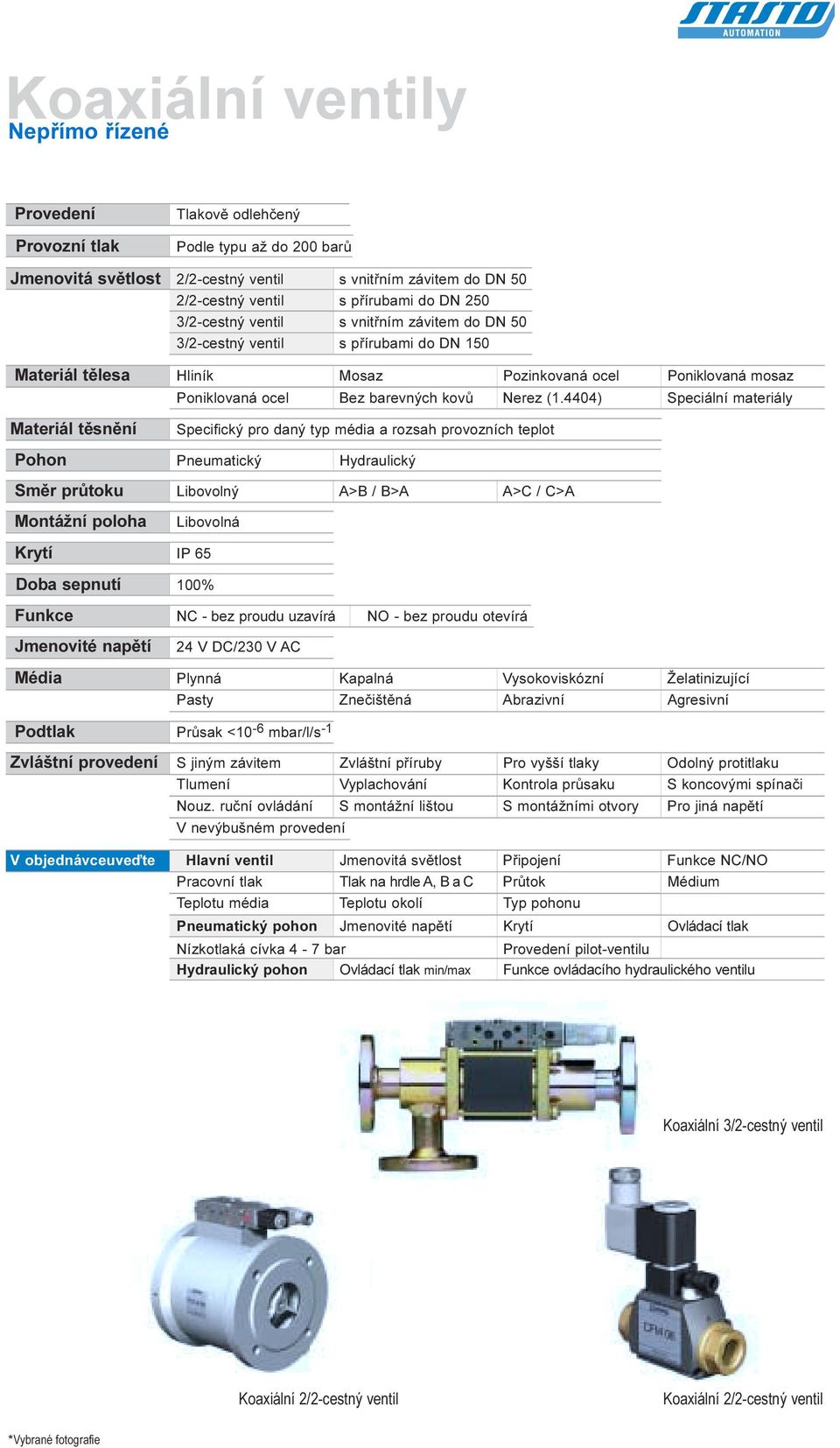

3 Nepøímo øízené 08 Provedení Tlakovì odlehèený Podle typu až do 200 barù Jmenovitá svìtlost 2/2-cestný ventil s vnitøním závitem do DN 50 2/2-cestný ventil s pøírubami do DN 250 3/2-cestný ventil s vnitøním závitem do DN 50 3/2-cestný ventil s pøírubami do DN 150 Materiál tìlesa Hliník Mosaz Pozinkovaná ocel Poniklovaná mosaz Poniklovaná ocel Bez barevných kovù Nerez (1 4404) Speciální materiály Materiál tìsnìní Specifický pro daný typ média a rozsah provozních teplot Pohon Pneumatický Hydraulický Smìr prùtoku Libovolný A>B / B>A A>C / C>A Montážní poloha Libovolná Krytí IP 65 Doba sepnutí 100% Funkce NC - bez proudu uzavírá NO - bez proudu otevírá 24 V DC/230 V AC Média Plynná Kapalná Vysokoviskózní Želatinizující Pasty Zneèištìná Abrazivní Agresivní Podtlak Prùsak <10-6 mbar/l/s -1 Zvláštní provedení S jiným závitem Zvláštní pøíruby Pro vyšší tlaky Odolný protitlaku Tlumení Vyplachování Kontrola prùsaku S koncovými spínaèi Nouz ruèní ovládání S montážní lištou S montážními otvory Pro jiná napìtí V objednávceuveïte Hlavní ventil Jmenovitá svìtlost Pøipojení Funkce NC/NO Pracovní tlak Tlak na hrdle A, B a C Prùtok Médium Teplotu média Teplotu okolí Typ pohonu Pneumatický pohon Krytí Ovládací tlak Nízkotlaká cívka 4-7 bar Provedení pilot-ventilu Hydraulický pohon Ovládací tlak min/max Funkce ovládacího hydraulického ventilu Koaxiální 3/2-cestný ventil Koaxiální 2/2-cestný ventil Koaxiální 2/2-cestný ventil *Vybrané fotografie 5

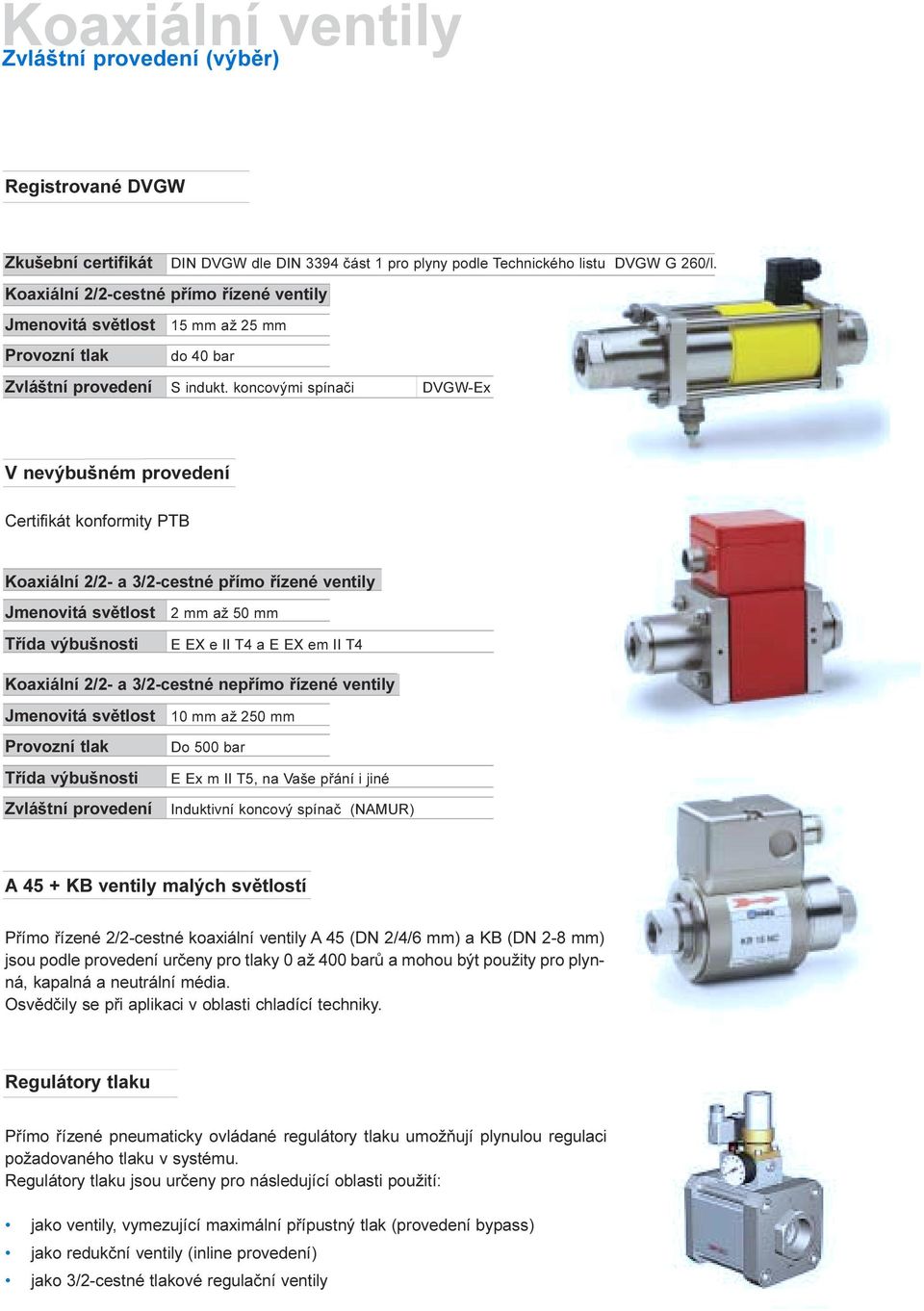

4 Zvláštní provedení (výbìr) Registrované DVGW Zkušební certifikát DIN DVGW dle DIN 3394 èást 1 pro plyny podle Technického listu DVGW G 260/l Koaxiální 2/2-cestné pøímo øízené ventily Jmenovitá svìtlost 15 mm až 25 mm do 40 bar Zvláštní provedení S indukt koncovými spínaèi DVGW-Ex Certifikát konformity PTB Koaxiální 2/2- a 3/2-cestné pøímo øízené ventily Jmenovitá svìtlost 2 mm až 50 mm Tøída výbušnosti E EX e II T4 a E EX em II T4 Koaxiální 2/2- a 3/2-cestné nepøímo øízené ventily Jmenovitá svìtlost Tøída výbušnosti Zvláštní provedení 10 mm až 250 mm Do 500 bar E Ex m II T5, na Vaše pøání i jiné Induktivní koncový spínaè (NAMUR) A 45 + KB ventily malých svìtlostí Pøímo øízené 2/2-cestné koaxiální ventily A 45 (DN 2/4/6 mm) a KB (DN 2-8 mm) jsou podle provedení urèeny pro tlaky 0 až 400 barù a mohou být použity pro plynná, kapalná a neutrální média Osvìdèily se pøi aplikaci v oblasti chladící techniky Regulátory tlaku Pøímo øízené pneumaticky ovládané regulátory tlaku umožòují plynulou regulaci požadovaného tlaku v systému Regulátory tlaku jsou urèeny pro následující oblasti použití: jako ventily, vymezující maximální pøípustný tlak (provedení bypass) jako redukèní ventily (inline provedení) jako 3/2-cestné tlakové regulaèní ventily 08/16

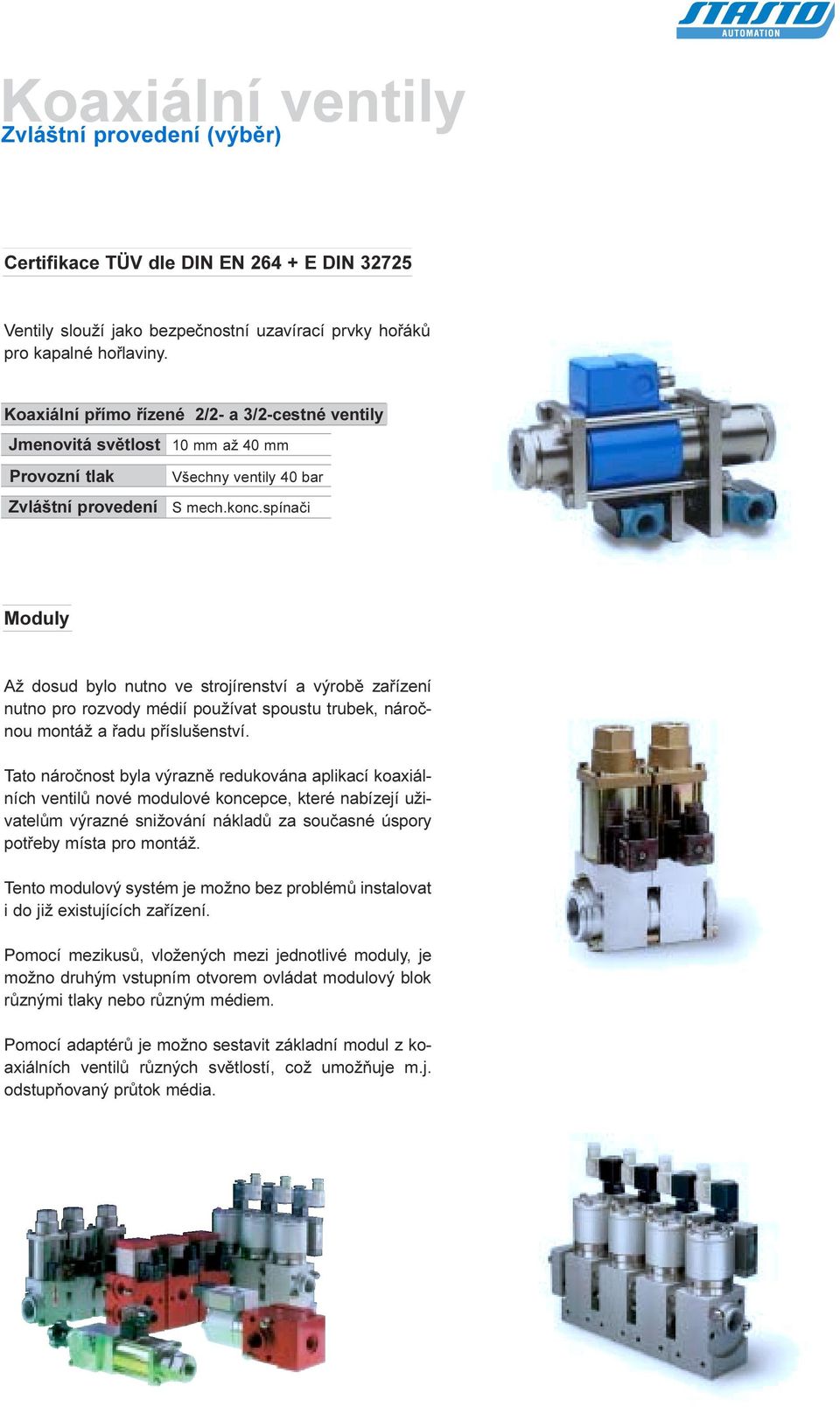

5 Zvláštní provedení (výbìr) Certifikace TÜV dle DIN EN E DIN Ventily slouží jako bezpeènostní uzavírací prvky hoøákù pro kapalné hoølaviny Koaxiální pøímo øízené 2/2- a 3/2-cestné ventily Jmenovitá svìtlost 10 mm až 40 mm Zvláštní provedení Všechny ventily 40 bar S mech konc spínaèi Moduly Až dosud bylo nutno ve strojírenství a výrobì zaøízení nutno pro rozvody médií používat spoustu trubek, nároènou montáž a øadu pøíslušenství Tato nároènost byla výraznì redukována aplikací koaxiálních ventilù nové modulové koncepce, které nabízejí uživatelùm výrazné snižování nákladù za souèasné úspory potøeby místa pro montáž Tento modulový systém je možno bez problémù instalovat i do již existujících zaøízení Pomocí mezikusù, vložených mezi jednotlivé moduly, je možno druhým vstupním otvorem ovládat modulový blok rùznými tlaky nebo rùzným médiem Pomocí adaptérù je možno sestavit základní modul z koaxiálních ventilù rùzných svìtlostí, což umožòuje m j odstupòovaný prùtok média 08/17
