2 Tyto technické podmínky stanoví řadu vyráběných velikostí a provedení protidešťových žaluzií PDMZ (dále jen žaluzií). Platí pro výrobu, navrhování, objednávání, dodávky, montáž a provoz. 1. Popis Provedení Rozměry, hmotnosti a efektivní plocha Zabudování a umístění Základní parametry Objednávkový klíč Materiál Logistické údaje Záruka

3 Protidešťová žaluzie chrání nasávací a výfukové otvory vzduchotechnických zařízení před nečistotami, deštěm, sněhem nebo proti vniknutí drobných živočichů. Také slouží jako estetické zakrytí otvoru. Žaluzie nezaručuje z fyzikálních důvodů plnohodnotnou ochranu proti vniknutí deště nebo sněhu, jako např. při vysokých rychlostech větru nebo při použití ve vyšších nadmořských výškách. Je vyrobena z pravoúhlého rámu, do kterého jsou upevněny vodorovné lamely. Žaluzie jsou určeny pro vzdušiny bez abrazivních, chemických a lepivých příměsí. Teplota proudícího vzduchu musí být v rozsahu od -20 do 70 C. Všechny rozměry a hmotnosti, pokud není uvedeno jinak, jsou v mm a kg. Provedení PDZM z hlediska materiálu, nebo povrchové úpravy. Označuje se první doplňkovou číslicí za tečkou v objednávkovém klíči. Pozinkovaný ocelový plech tř. 11.1xx Pozinkovaný ocelový plech tř. 11 s povrchovou úpravou lakováním - odstín RAL bílá (lakovaná je pouze samostatná PDZM).2xx Nerezový plech AISI 304.3xx Titanzinkový plech EN 988.4xx Měděný plech Cu-DHP R240 dle EN xx Hliníkový plech ENAW1050 H24.6xx 2

4 Provedení PDZM z hlediska uchycení při montáži. Označuje se druhou doplňkovou číslicí za tečkou v objednávkovém klíči. Bez upevňovacího rámu, bez otvorů pro připevnění v pohledové části PDZM Bez upevňovacího rámu, s otvory pro připevnění v pohledové části PDZM S upevňovacím rámem, bez otvorů pro připevnění v pohledové části PDZM.x0x.x1x.x2x Provedení PDZM z hlediska doplnění příslušenstvím. Označuje se třetí doplňkovou číslicí za tečkou v objednávkovém klíči. Bez příslušenství Se sítí proti vniknutí ptactva Se sítí proti vniknutí hmyzu S filtrem G2 (filtrační tkanina je zajištěna odnímatelnou sítí proti vniknutí ptactva).xx0.xx1.xx2.xx3 3

5 Základní údaje 3 0,0116 1,5 2,2 7 0,0920 3,4 4,9 3 0,0192 1,6 2,4 7 0,0942 3,4 4,9 4 0,0237 1,8 2,7 8 0,1093 3,8 5,4 4 0,0290 1,9 2,8 9 0,1266 4,1 5,9 5 0,0351 2,1 3,1 10 0,1460 4,5 6,4 5 0,0420 2,2 3,3 11 0,1676 4,9 7,0 6 0,0496 2,5 3,6 12 0,1892 5,3 7,6 6 0,0572 2,6 3,8 14 0,2151 6,0 8,4 7 0,0648 2,8 4,2 16 0,2432 6,7 9,3 7 0,0663 2,8 4,2 18 0,2756 7,4 10,3 8 0,0769 3,1 4,6 20 0,3188 8,3 11,5 9 0,0891 3,4 5,0 22 0,3620 9,1 12,6 10 0,1028 3,8 5,5 24 0,4052 9,9 13,8 11 0,1180 4,1 6,1 3 0,0185 2,0 2,9 12 0,1332 4,5 6,6 3 0,0307 2,1 3,1 14 0,1514 5,0 7,3 4 0,0381 2,4 3,5 16 0,1712 5,6 8,1 4 0,0466 2,4 3,6 18 0,1940 6,2 9,0 5 0,0564 2,8 4,0 20 0,2244 6,9 10,0 5 0,0673 2,9 4,1 22 0,2548 7,6 11,1 6 0,0795 3,2 4,6 24 0,2852 8,4 12,1 6 0,0917 3,3 4,7 3 0,0146 1,7 2,5 7 0,1039 3,6 5,2 3 0,0242 1,8 2,7 7 0,1064 3,7 5,2 4 0,0300 2,1 3,0 8 0,1235 4,0 5,7 4 0,0367 2,1 3,2 9 0,1430 4,4 6,2 5 0,0444 2,4 3,5 10 0,1649 4,8 6,8 5 0,0530 2,5 3,7 11 0,1893 5,3 7,4 6 0,0626 2,8 4,0 12 0,2137 5,7 8,0 6 0,0722 2,9 4,2 14 0,2430 6,4 8,9 7 0,0818 3,2 4,6 16 0,2747 7,2 9,9 7 0,0837 3,2 4,6 18 0,3113 8,0 10,9 8 0,0972 3,5 5,1 20 0,3601 8,8 12,1 9 0,1125 3,9 5,6 22 0,4089 9,7 13,3 10 0,1298 4,2 6,1 24 0, ,6 14,5 11 0,1490 4,6 6,6 3 0,0210 2,2 3,2 12 0,1682 5,0 7,2 3 0,0348 2,3 3,4 14 0,1912 5,6 8,0 4 0,0431 2,6 3,7 16 0,2162 6,3 8,9 4 0,0527 2,6 3,9 18 0,2450 7,0 9,8 5 0,0638 3,0 4,3 20 0,2834 7,8 10,9 5 0,0762 3,1 4,4 22 0,3218 8,5 12,0 6 0,0900 3,5 4,9 24 0,3602 9,3 13,1 6 0,1038 3,6 5,1 3 0,0164 1,8 2,7 7 0,1176 3,9 5,5 3 0,0272 1,9 2,9 7 0,1203 3,9 5,6 4 0,0337 2,2 3,2 8 0,1397 4,3 6,1 4 0,0413 2,3 3,4 9 0,1617 4,8 6,6 5 0,0499 2,6 3,7 10 0,1866 5,2 7,2 5 0,0596 2,7 3,9 11 0,2142 5,7 7,9 6 0,0704 3,0 4,3 12 0,2418 6,2 8,5 6 0,0812 3,1 4,5 14 0,2749 6,9 9,5 4

6 16 0,3108 7,7 10,5 8 0,1984 5,5 7,5 18 0,3522 8,6 11,6 9 0,2297 6,0 8,2 20 0,4074 9,5 12,8 10 0,2650 6,6 8,9 22 0, ,4 14,1 11 0,3042 7,1 9,6 24 0, ,4 15,4 12 0,3434 7,7 10,3 3 0,0237 2,3 3,4 14 0,3904 8,7 11,5 3 0,0393 2,4 3,6 16 0,4414 9,7 12,7 4 0,0487 2,8 4,0 18 0, ,7 14,0 4 0,0596 2,9 4,2 20 0, ,9 15,5 5 0,0721 3,3 4,6 22 0, ,0 17,0 5 0,0861 3,3 4,8 24 0, ,2 18,4 6 0,1017 3,7 5,3 3 0,0328 3,0 4,4 6 0,1173 3,8 5,4 3 0,0544 3,1 4,5 7 0,1329 4,2 5,9 4 0,0674 3,6 5,1 7 0,1360 4,3 6,0 4 0,0825 3,6 5,2 8 0,1579 4,7 6,5 5 0,0998 4,1 5,7 9 0,1828 5,2 7,1 5 0,1192 4,2 5,9 10 0,2109 5,6 7,7 6 0,1408 4,7 6,5 11 0,2421 6,1 8,4 6 0,1624 4,8 6,7 12 0,2733 6,6 9,1 7 0,1840 5,3 7,3 14 0,3108 7,5 10,1 7 0,1884 5,3 7,3 16 0,3513 8,3 11,2 8 0,2186 5,9 8,0 18 0,3981 9,2 12,3 9 0,2532 6,5 8,7 20 0, ,2 13,6 10 0,2920 7,0 9,4 22 0, ,2 15,0 11 0,3352 7,6 10,2 24 0, ,2 16,3 12 0,3784 8,3 11,0 3 0,0268 2,6 3,7 14 0,4303 9,3 12,2 3 0,0444 2,7 3,9 16 0, ,4 13,5 4 0,0549 3,1 4,4 18 0, ,5 14,9 4 0,0672 3,1 4,5 20 0, ,7 16,4 5 0,0813 3,5 5,0 22 0, ,9 17,9 5 0,0972 3,6 5,1 24 0, ,1 19,5 6 0,1148 4,1 5,7 3 0,0334 3,0 4,4 6 0,1324 4,2 5,8 3 0,0554 3,1 4,6 7 0,1500 4,6 6,4 4 0,0686 3,6 5,1 7 0,1535 4,6 6,4 4 0,0840 3,7 5,3 8 0,1781 5,1 7,0 5 0,1016 4,2 5,8 9 0,2063 5,6 7,6 5 0,1214 4,3 6,0 10 0,2380 6,1 8,3 6 0,1434 4,8 6,6 11 0,2732 6,6 9,0 6 0,1654 4,9 6,8 12 0,3084 7,2 9,7 7 0,1874 5,4 7,4 14 0,3506 8,1 10,8 7 0,1918 5,4 7,4 16 0,3964 9,0 11,9 8 0,2226 6,0 8,1 18 0, ,0 13,2 9 0,2578 6,5 8,8 20 0, ,1 14,6 10 0,2974 7,1 9,5 22 0, ,1 16,0 11 0,3414 7,7 10,3 24 0, ,2 17,4 12 0,3854 8,4 11,1 3 0,0298 2,8 4,1 14 0,4382 9,4 12,3 3 0,0494 2,9 4,2 16 0, ,5 13,6 4 0,0612 3,3 4,7 18 0, ,7 15,0 4 0,0749 3,4 4,9 20 0, ,9 16,6 5 0,0906 3,8 5,4 22 0, ,1 18,1 5 0,1082 3,9 5,5 24 0, ,3 19,7 6 0,1278 4,4 6,1 3 0,0377 3,3 4,8 6 0,1474 4,5 6,3 3 0,0625 3,4 5,0 7 0,1670 5,0 6,8 4 0,0774 4,0 5,6 7 0,1709 5,0 6,9 4 0,0947 4,0 5,7 5

7 5 0,1146 4,6 6,3 22 1, ,4 22,8 5 0,1369 4,7 6,5 24 1, ,0 24,8 6 0,1617 5,2 7,1 3 0,0541 4,5 6,4 6 0,1865 5,3 7,3 3 0,0897 4,6 6,6 7 0,2113 5,9 8,0 4 0,1111 5,3 7,4 7 0,2163 5,9 8,0 4 0,1360 5,4 7,5 8 0,2510 6,5 8,7 5 0,1645 6,1 8,3 9 0,2907 7,1 9,5 5 0,1965 6,2 8,5 10 0,3353 7,8 10,3 6 0,2321 7,0 9,3 11 0,3849 8,5 11,1 6 0,2677 7,1 9,5 12 0,4345 9,1 11,9 7 0,3033 7,8 10,4 14 0, ,3 13,3 7 0,3104 7,8 10,4 16 0, ,5 14,7 8 0,3603 8,6 11,3 18 0, ,7 16,2 9 0,4172 9,5 12,3 20 0, ,0 17,9 10 0, ,3 13,2 22 0, ,4 19,5 11 0, ,2 14,3 24 0, ,7 21,2 12 0, ,0 15,3 3 0,0426 3,7 5,3 14 0, ,6 17,1 3 0,0706 3,8 5,5 16 0, ,2 18,8 4 0,0874 4,4 6,1 18 0, ,8 20,7 4 0,1070 4,4 6,3 20 1, ,5 22,8 5 0,1294 5,0 6,9 22 1, ,2 24,8 5 0,1546 5,1 7,1 24 1, ,9 26,9 6 0,1826 5,7 7,8 3 0,0576 5,0 7,1 6 0,2106 5,8 8,0 3 0,0966 5,1 7,3 7 0,2386 6,5 8,7 4 0,1200 5,9 8,2 7 0,2442 6,5 8,7 4 0,1472 6,0 8,3 8 0,2834 7,1 9,5 5 0,1784 6,8 9,2 9 0,3282 7,8 10,3 5 0,2135 6,9 9,4 10 0,3786 8,5 11,2 6 0,2524 7,7 10,3 11 0,4346 9,3 12,0 6 0,2914 7,9 10,5 12 0, ,0 12,9 7 0,3304 8,7 11,4 14 0, ,3 14,4 7 0,3381 8,7 11,5 16 0, ,6 15,9 8 0,3927 9,6 12,5 18 0, ,9 17,5 9 0, ,5 13,5 20 0, ,4 19,3 10 0, ,5 14,6 22 0, ,8 21,1 11 0, ,4 15,7 24 1, ,2 22,9 12 0, ,4 16,9 3 0,0480 4,1 5,9 14 0, ,1 18,8 3 0,0796 4,2 6,0 16 0, ,9 20,8 4 0,0986 4,8 6,7 18 0, ,7 22,8 4 0,1207 4,9 6,9 20 1, ,6 25,1 5 0,1460 5,5 7,6 22 1, ,5 27,3 5 0,1744 5,6 7,8 24 1, ,5 29,6 6 0,2060 6,3 8,5 3 0,0649 5,5 7,9 6 0,2376 6,4 8,7 3 0,1087 5,6 8,1 7 0,2692 7,1 9,5 4 0,1349 6,5 9,0 7 0,2756 7,1 9,5 4 0,1656 6,6 9,1 8 0,3198 7,9 10,4 5 0,2006 7,5 10,1 9 0,3704 8,6 11,2 5 0,2400 7,6 10,3 10 0,4272 9,4 12,2 6 0,2837 8,5 11,3 11 0, ,2 13,1 6 0,3275 8,6 11,5 12 0, ,9 14,1 7 0,3712 9,6 12,5 14 0, ,4 15,7 7 0,3800 9,6 12,5 16 0, ,8 17,3 8 0, ,6 13,6 18 0, ,3 19,0 9 0, ,6 14,8 20 0, ,8 20,9 10 0, ,6 15,9 6

8 11 0, ,6 17,2 6 0, ,9 15,6 12 0, ,7 18,4 7 0, ,2 16,9 14 0, ,6 20,5 7 0, ,2 17,0 16 0, ,5 22,6 8 0, ,5 18,4 18 1, ,5 24,8 9 0, ,9 19,9 20 1, ,6 27,3 10 0, ,3 21,5 22 1, ,7 29,7 11 0, ,7 23,1 24 1, ,8 32,1 12 1, ,1 24,7 3 0,0703 6,1 8,7 14 1, ,8 27,5 3 0,1186 6,2 8,9 16 1, ,4 30,4 4 0,1476 7,2 10,0 18 1, ,2 33,3 4 0,1814 7,3 10,1 20 1, ,0 36,5 5 0,2201 8,3 11,2 22 2, ,8 39,7 5 0,2636 8,5 11,4 24 2, ,7 42,8 6 0,3119 9,5 12,5 3 0,1012 8,5 12,1 6 0,3602 9,6 12,7 3 0,1708 8,7 12,3 7 0, ,7 13,9 4 0, ,1 13,8 7 0, ,7 13,9 4 0, ,2 13,9 8 0, ,8 15,1 5 0, ,6 15,4 9 0, ,9 16,4 5 0, ,7 15,6 10 0, ,0 17,6 6 0, ,2 17,2 11 0, ,2 19,0 6 0, ,3 17,4 12 0, ,4 20,3 7 0, ,8 18,9 14 0, ,5 22,6 7 0, ,8 19,0 16 1, ,7 25,0 8 0, ,3 20,6 18 1, ,9 27,5 9 0, ,8 22,3 20 1, ,2 30,1 10 0, ,4 24,0 22 1, ,5 32,8 11 1, ,0 25,7 24 1, ,9 35,5 12 1, ,6 27,5 3 0,0794 6,8 9,6 14 1, ,5 30,6 3 0,1337 6,9 9,8 16 1, ,5 33,8 4 0,1663 8,0 11,0 18 1, ,6 37,1 4 0,2043 8,1 11,1 20 2, ,8 40,6 5 0,2478 9,2 12,3 22 2, ,9 44,2 5 0,2967 9,3 12,5 24 2, ,1 47,7 6 0, ,5 13,7 3 0,1133 9,4 13,3 6 0, ,6 13,9 3 0,1910 9,5 13,5 7 0, ,7 15,2 4 0, ,1 15,1 7 0, ,8 15,2 4 0, ,2 15,3 8 0, ,0 16,5 5 0, ,7 16,9 9 0, ,2 17,9 5 0, ,9 17,1 10 0, ,4 19,3 6 0, ,5 18,8 11 0, ,7 20,7 6 0, ,6 19,0 12 0, ,0 22,2 7 0, ,2 20,7 14 1, ,3 24,7 7 0, ,2 20,7 16 1, ,7 27,3 8 0, ,9 22,5 18 1, ,1 30,0 9 0, ,6 24,3 20 1, ,7 32,9 10 1, ,3 26,2 22 1, ,2 35,7 11 1, ,0 28,1 24 2, ,8 38,6 12 1, ,7 30,0 3 0,0916 7,6 10,8 14 1, ,0 33,4 3 0,1539 7,7 11,0 16 1, ,3 36,9 4 0,1913 9,0 12,3 18 1, ,6 40,5 4 0,2349 9,1 12,5 20 2, ,1 44,3 5 0, ,3 13,8 22 2, ,5 48,1 5 0, ,5 14,0 24 2, ,0 51,9 6 0, ,8 15,4 7

9 V provedení se sítí proti vniknutí ptactva se sníží efektivní plocha na 77% efektivní plochy samostatné žaluzie. V provedení se sítí proti vniknutí hmyzu se sníží efektivní plocha na 58% efektivní plochy samostatné žaluzie. 8

10 Doporučené rozměry montážních otvorů Zabudování žaluzií - žaluzii je možné zabudovat samostatně na volné konce potrubí - žaluzii je možné zabudovat v sestavě s upevňovacím rámem např. pomocí hmoždinek šroubů nebo nýtů. Příbalem upevňovacího rámu jsou kotvy pro zazdění (Obr. 7), které se k rámu připevní pomocí nýtů. 9

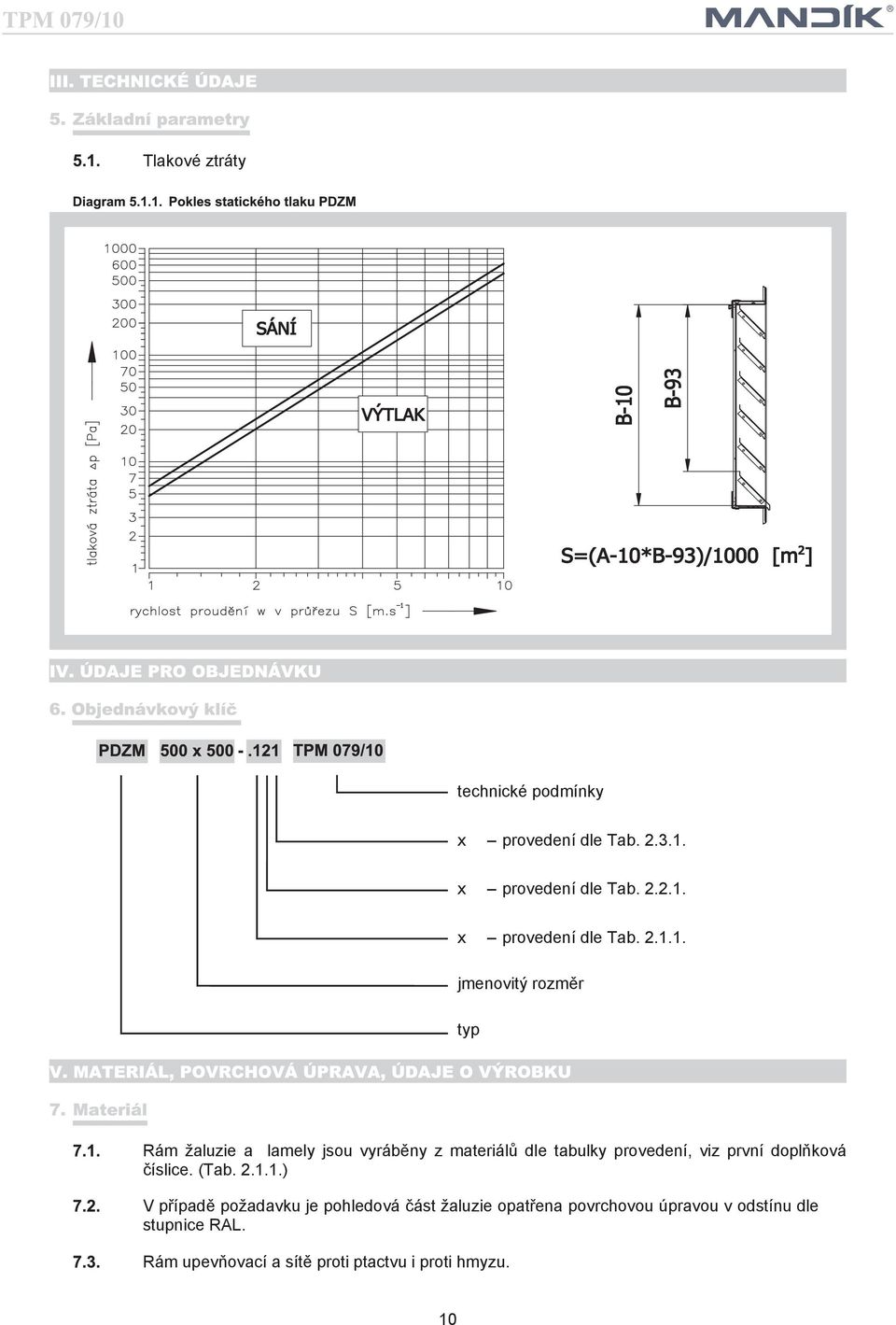

11 Tlakové ztráty technické podmínky x provedení dle Tab x provedení dle Tab x provedení dle Tab jmenovitý rozměr typ Rám žaluzie a lamely jsou vyráběny z materiálů dle tabulky provedení, viz první doplňková číslice. (Tab ) V případě požadavku je pohledová část žaluzie opatřena povrchovou úpravou v odstínu dle stupnice RAL. Rám upevňovací a sítě proti ptactvu i proti hmyzu. 10

12 U provedení žaluzií z pozinkovaného, titanzikového, hliníkového plechu nebo s povrchovou úpravou, jsou upevňovací rámy a sítě proti ptactvu i proti hmyzu vyráběny z pozinkované oceli. U provedení žaluzií z nerezového nebo měděného plechu jsou upevňovací rámy a sítě proti ptactvu i proti hmyzu vyráběny z nerezové oceli. Žaluzie jsou baleny v ochranné fólii. Přepravují se volně ložené krytými dopravními prostředky. Po dohodě s odběratelem je možné žaluzie přepravovat na paletách. Při manipulaci po dobu dopravy a skladování musí být žaluzie chráněny proti mechanickému poškození. Nebude-li v objednávce určen způsob přejímky, bude za přejímku považováno předání žaluzií dopravci. Žaluzie musí být skladovány v krytých objektech, v prostředí bez agresivních par, plynů a prachu. V objektech musí být dodržována teplota v rozsahu -5 až+40 C a relativní vlhkost max. 80%. Výrobce poskytuje na žaluzie záruku 24 měsíců od data expedice. Záruka zaniká při použití žaluzií pro jiné účely, zařízení a pracovní podmínky než připouští tato norma nebo po mechanickém poškození při manipulaci. Při poškození žaluzií dopravou je nutné sepsat při přejímce protokol s dopravcem pro možnost pozdější reklamace. MANDÍK, a.s. Dobříšská Hostomice Česká republika Tel.: Fax: , mandik@mandik.cz Výrobce si vyhrazuje právo na změny výrobku. Aktuální informace o výrobku jsou uvedeny na 11
