1 Sběrnicová připojení Link struktura DDL 1 Teplota okolí min./max. +5 C / +50 C Druh krytí IP65 Provozní napětí elektronika 24 V DC Tolerance napětí elektronika - 20% / +20% Provozní napětí akčních členů 24 V DC Součtový proud akčních členů 3 A Přenos dat bit 128 Max. délka vedení 40 m Max. počet DDL účastníků Materiály: Pouzdro Hliník, Nerezavějící ocel, Polyarylamid Vyexpedovaný výrobek se může od vyobrazení lišit. Technické poznámky Proud v 0 V vodiči max. 4 A Plány obsazení k výrobku najdete v návodu k obsluze nebo kontaktujte nejbližší odbytové centrum Aventics. Feldbus Protokol Komunikační přípoj Bus IN Komunikační přípoj Bus OUT Napájecí napětí DDL OUT Návod k obsluze Číslo materiálu PROFIBUS DP CANopen DeviceNet Interbus - S PROFINET IO, B, A, A, B M12x1, 4 - pólový, D M12x1,, B M12x1,, A M12x1,, A M12x1,, B M12x1, 4 - pólový, D 4 - pólový, A 4 - pólový, A 4 - pólový, A 4 - pólový, A 4 - pólový, A R R R R R R R R Číslo materiálu Hmotnost Obr. Pozn. [kg] ,57 Fig. 1 1) R ,716 Fig. 3 1) R ,66 Fig. 5 1) ,67 Fig. 2 1) R Fig. 4-1) II 3G Ex na IIB T4 Gc X

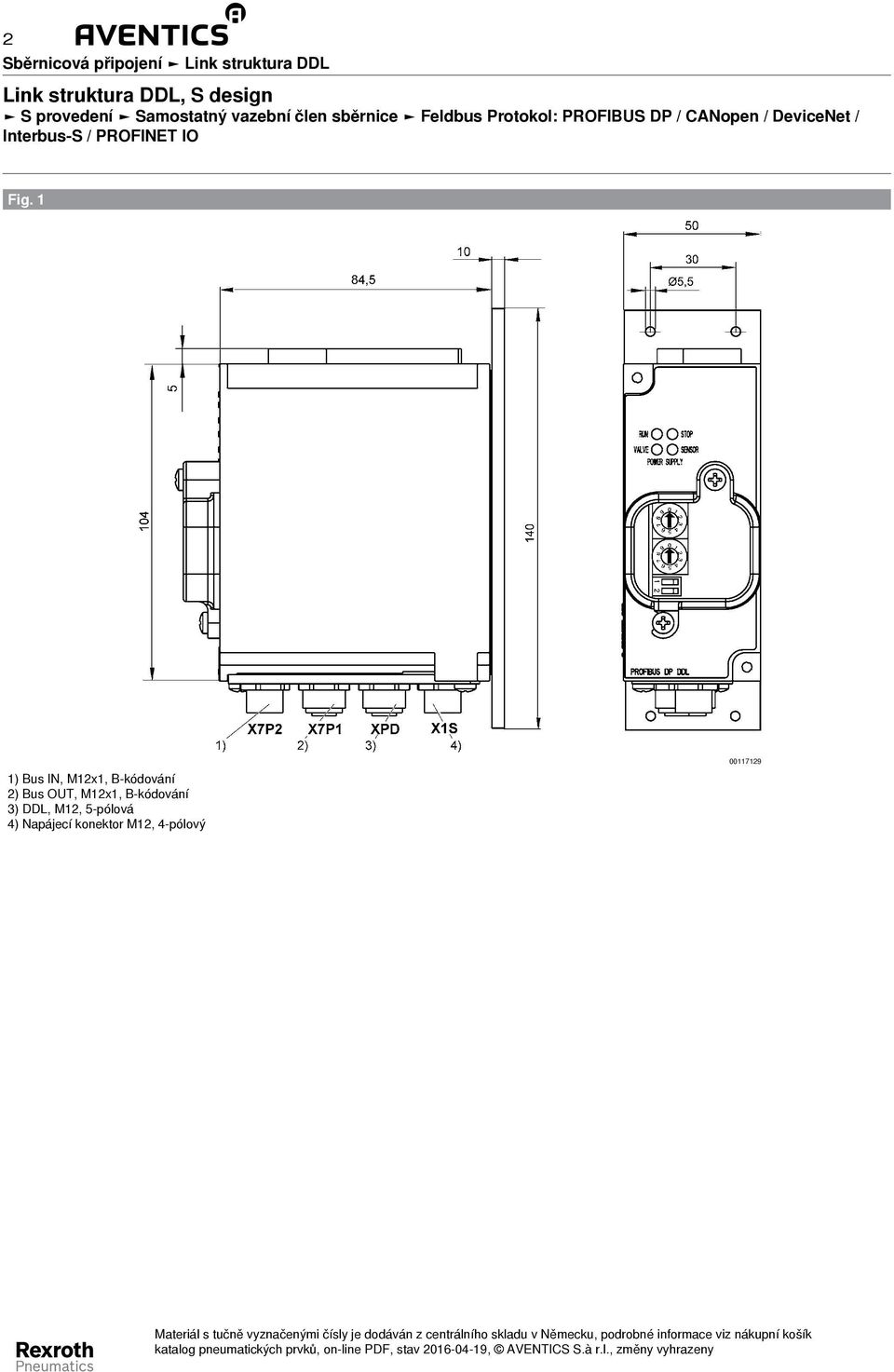

2 2 Sběrnicová připojení Link struktura DDL Fig. 1 1) Bus IN, M12x1, B - 2) Bus OUT, M12x1, B - 3) DDL, M12, 5 - pólová 4) Napájecí konektor M12, 4 - pólový

3 Sběrnicová připojení Link struktura DDL 3 Fig. 2 1) Bus IN, M12x1, B - 2) Bus OUT, M12x1, B - 3) DDL, M12, 5 - pólová 4) Napájecí konektor M12, 4 - pólový

4 4 Sběrnicová připojení Link struktura DDL Fig. 3 1) DDL, M12, 5 - pólová 2) Bus, M12x1, A -, 5 - pólová 3) Napájecí konektor M12, 4 - pólový

5 Sběrnicová připojení Link struktura DDL 5 Fig. 4 1) Bus IN, M12x1, D - 2) Bus OUT, M12x1, D - 3) DDL, M12, 5 - pólová 4) Napájecí konektor M12, 4 - pólový

6 7 3 6 Sběrnicová připojení Link struktura DDL Fig ,5 84, ,5 STATUS 5V MNS RUN 120, DDL DeviceNet XPD X7D X1S 1) 2) 3) ) DDL, M12, 5 - pólová 2) Bus, M12x1, 5 - pólová 3) Napájecí konektor M12, 4 - pólový
