1 Olejový/plynový speciální kotel (2015/06) CZ Návod k obsluze Logano G215 Výměnný kotel pro Logano G205/G215/G225 Před obsluhou pozorně pročtěte.

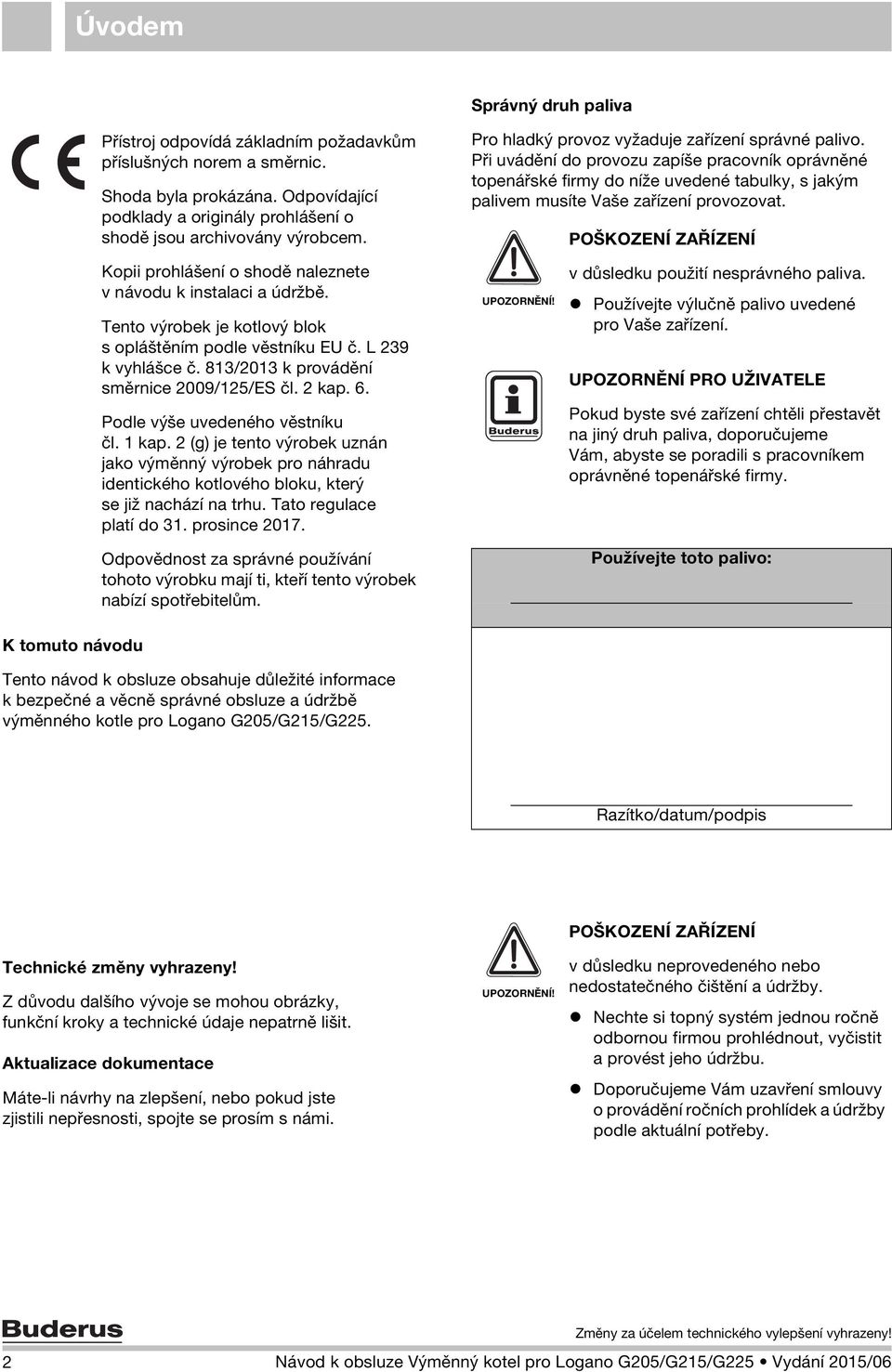

2 Úvodem Správný druh paliva Přístroj odpovídá základním požadavkům příslušných norem a směrnic. Shoda byla prokázána. Odpovídající podklady a originály prohlášení o shodě jsou archivovány výrobcem. Kopii prohlášení o shodě naleznete v návodu k instalaci a údržbě. Tento výrobek je kotlový blok s opláštěním podle věstníku EU č. L 239 k vyhlášce č. 813/2013 k provádění směrnice 2009/125/ES čl. 2 kap. 6. Podle výše uvedeného věstníku čl. 1 kap. 2 (g) je tento výrobek uznán jako výměnný výrobek pro náhradu identického kotlového bloku, který se již nachází na trhu. Tato regulace platí do 31. prosince Odpovědnost za správné používání tohoto výrobku mají ti, kteří tento výrobek nabízí spotřebitelům. Pro hladký provoz vyžaduje zařízení správné palivo. Při uvádění do provozu zapíše pracovník oprávněné topenářské firmy do níže uvedené tabulky, s jakým palivem musíte Vaše zařízení provozovat. v důsledku použití nesprávného paliva. Používejte výlučně palivo uvedené pro Vaše zařízení. UPOZORNĚNÍ PRO UŽIVATELE Pokud byste své zařízení chtěli přestavět na jiný druh paliva, doporučujeme Vám, abyste se poradili s pracovníkem oprávněné topenářské firmy. Nechejte si poradit Používejte od své odborné toto palivo: topenářské firmy, K tomuto návodu Tento návod k obsluze obsahuje důležité informace k bezpečné a věcně správné obsluze a údržbě výměnného kotle pro Logano G205/G215/G225. Razítko/datum/podpis Technické změny vyhrazeny! Z důvodu dalšího vývoje se mohou obrázky, funkční kroky a technické údaje nepatrně lišit. Aktualizace dokumentace Máte-li návrhy na zlepšení, nebo pokud jste zjistili nepřesnosti, spojte se prosím s námi. v důsledku neprovedeného nebo nedostatečného čištění a údržby. Nechte si topný systém jednou ročně odbornou firmou prohlédnout, vyčistit a provést jeho údržbu. Doporučujeme Vám uzavření smlouvy o provádění ročních prohlídek a údržby podle aktuální potřeby. 2 Návod k obsluze Výměnný kotel pro Logano G205/G215/G225 Vydání 2015/06

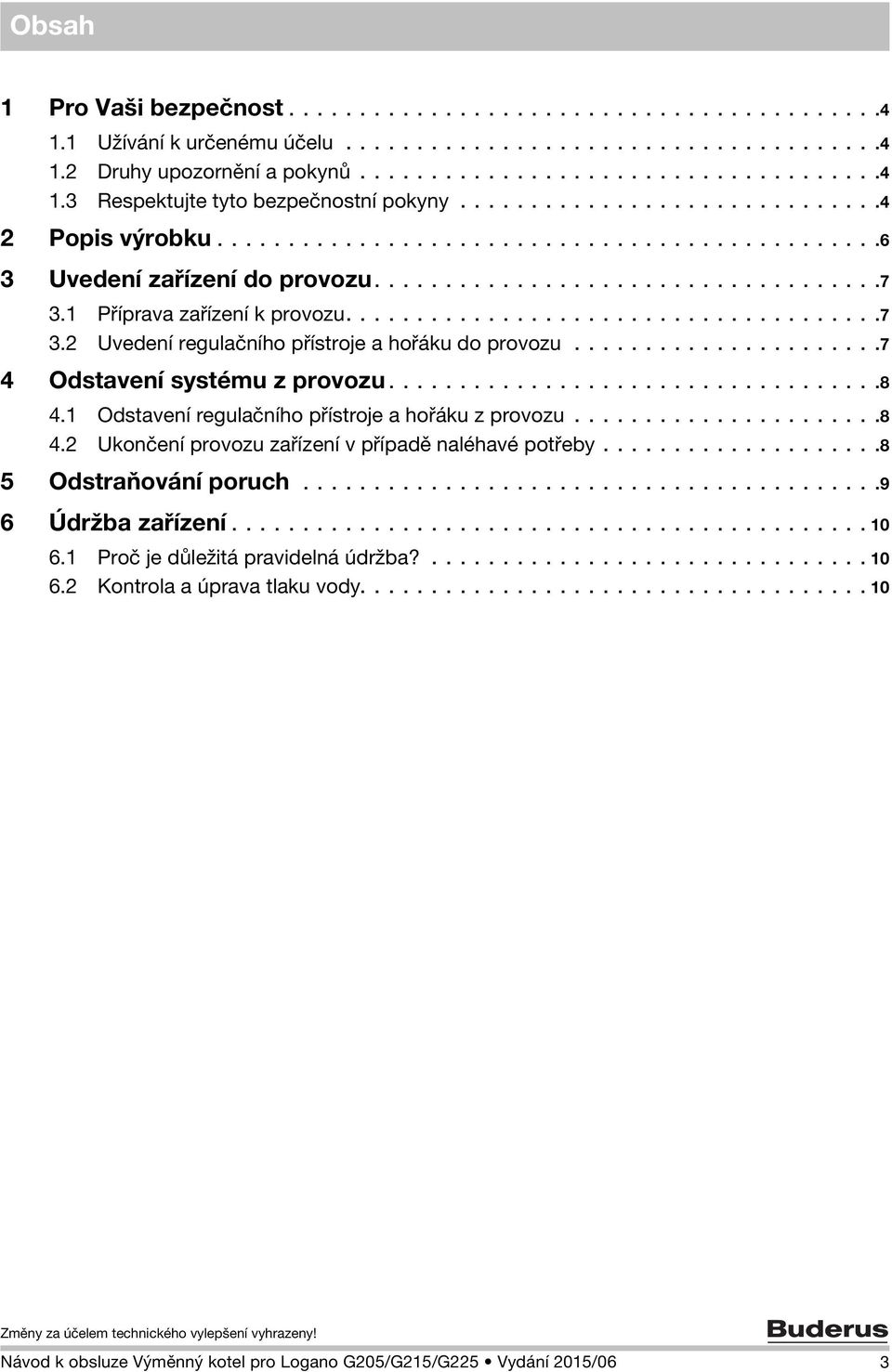

3 Obsah 1 Pro Vaši bezpečnost Užívání k určenému účelu Druhy upozornění a pokynů Respektujte tyto bezpečnostní pokyny Popis výrobku Uvedení zařízení do provozu Příprava zařízení k provozu Uvedení regulačního přístroje a hořáku do provozu Odstavení systému z provozu Odstavení regulačního přístroje a hořáku z provozu Ukončení provozu zařízení v případě naléhavé potřeby Odstraňování poruch Údržba zařízení Proč je důležitá pravidelná údržba? Kontrola a úprava tlaku vody Návod k obsluze Výměnný kotel pro Logano G205/G215/G225 Vydání 2015/06 3

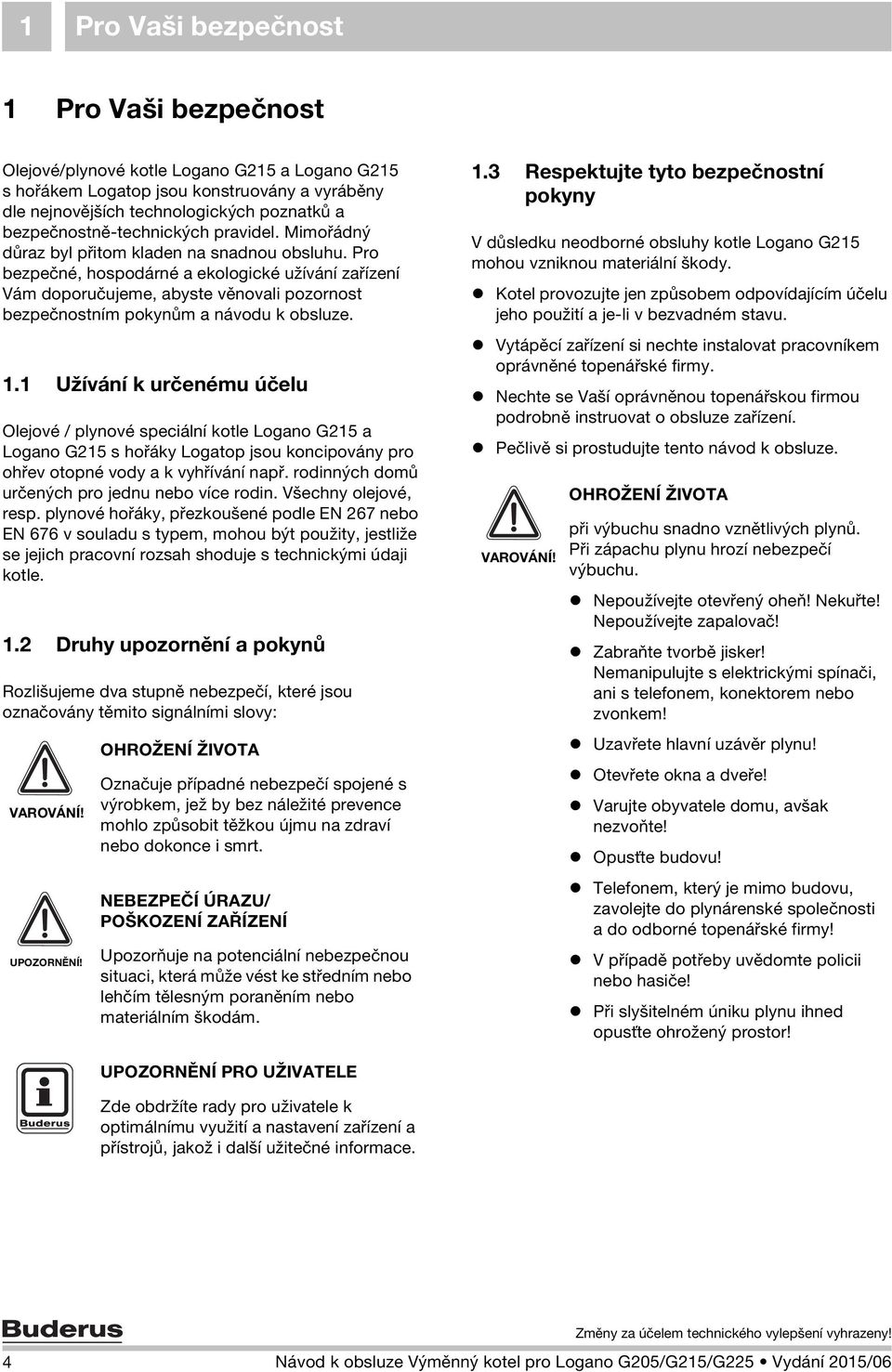

4 1 Pro Vaši bezpečnost 1 Pro Vaši bezpečnost Olejové/plynové kotle Logano G215 a Logano G215 s hořákem Logatop jsou konstruovány a vyráběny dle nejnovějších technologických poznatků a bezpečnostně-technických pravidel. Mimořádný důraz byl přitom kladen na snadnou obsluhu. Pro bezpečné, hospodárné a ekologické užívání zařízení Vám doporučujeme, abyste věnovali pozornost bezpečnostním pokynům a návodu k obsluze. 1.1 Užívání k určenému účelu Olejové / plynové speciální kotle Logano G215 a Logano G215 s hořáky Logatop jsou koncipovány pro ohřev otopné vody a k vyhřívání např. rodinných domů určených pro jednu nebo více rodin. Všechny olejové, resp. plynové hořáky, přezkoušené podle EN 267 nebo EN 676 v souladu s typem, mohou být použity, jestliže se jejich pracovní rozsah shoduje s technickými údaji kotle. 1.2 Druhy upozornění a pokynů Rozlišujeme dva stupně nebezpečí, které jsou označovány těmito signálními slovy: VAROVÁNÍ! OHROŽENÍ ŽIVOTA Označuje případné nebezpečí spojené s výrobkem, jež by bez náležité prevence mohlo způsobit těžkou újmu na zdraví nebo dokonce i smrt. NEBEZPEČÍ ÚRAZU/ Upozorňuje na potenciální nebezpečnou situaci, která může vést ke středním nebo lehčím tělesným poraněním nebo materiálním škodám. 1.3 Respektujte tyto bezpečnostní pokyny V důsledku neodborné obsluhy kotle Logano G215 mohou vzniknou materiální škody. Kotel provozujte jen způsobem odpovídajícím účelu jeho použití a je-li v bezvadném stavu. Vytápěcí zařízení si nechte instalovat pracovníkem oprávněné topenářské firmy. Nechte se Vaší oprávněnou topenářskou firmou podrobně instruovat o obsluze zařízení. Pečlivě si prostudujte tento návod k obsluze. VAROVÁNÍ! OHROŽENÍ ŽIVOTA při výbuchu snadno vznětlivých plynů. Při zápachu plynu hrozí nebezpečí výbuchu. Nepoužívejte otevřený oheň! Nekuřte! Nepoužívejte zapalovač! Zabraňte tvorbě jisker! Nemanipulujte s elektrickými spínači, ani s telefonem, konektorem nebo zvonkem! Uzavřete hlavní uzávěr plynu! Otevřete okna a dveře! Varujte obyvatele domu, avšak nezvoňte! Opusťte budovu! Telefonem, který je mimo budovu, zavolejte do plynárenské společnosti a do odborné topenářské firmy! V případě potřeby uvědomte policii nebo hasiče! Při slyšitelném úniku plynu ihned opusťte ohrožený prostor! UPOZORNĚNÍ PRO UŽIVATELE Zde obdržíte rady pro uživatele k optimálnímu využití a nastavení zařízení a přístrojů, jakož i další užitečné informace. 4 Návod k obsluze Výměnný kotel pro Logano G205/G215/G225 Vydání 2015/06

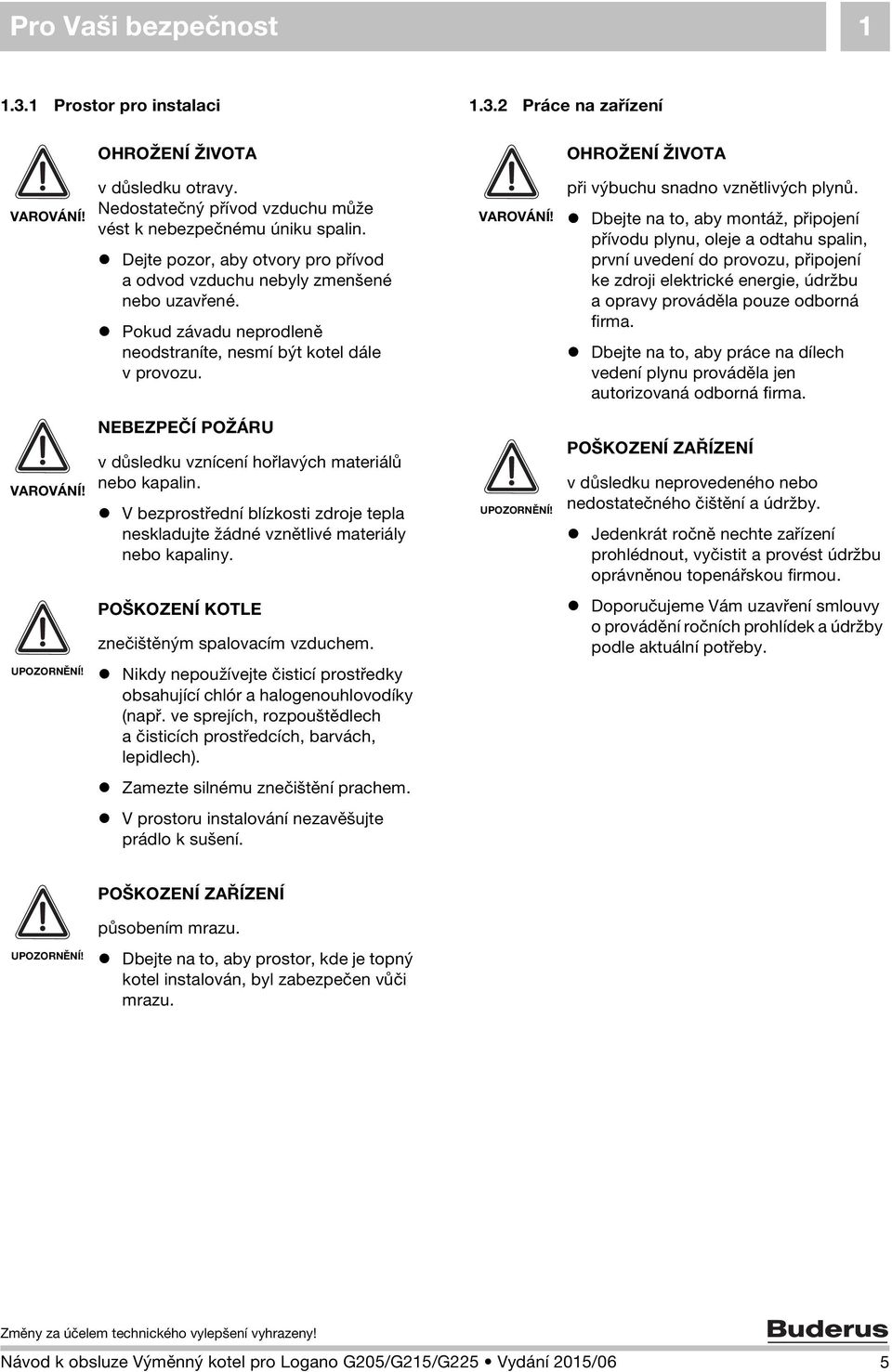

5 Pro Vaši bezpečnost Prostor pro instalaci Práce na zařízení OHROŽENÍ ŽIVOTA OHROŽENÍ ŽIVOTA VAROVÁNÍ! v důsledku otravy. Nedostatečný přívod vzduchu může vést k nebezpečnému úniku spalin. Dejte pozor, aby otvory pro přívod a odvod vzduchu nebyly zmenšené nebo uzavřené. Pokud závadu neprodleně neodstraníte, nesmí být kotel dále vprovozu. VAROVÁNÍ! při výbuchu snadno vznětlivých plynů. Dbejte na to, aby montáž, připojení přívodu plynu, oleje a odtahu spalin, první uvedení do provozu, připojení ke zdroji elektrické energie, údržbu a opravy prováděla pouze odborná firma. Dbejte na to, aby práce na dílech vedení plynu prováděla jen autorizovaná odborná firma. VAROVÁNÍ! NEBEZPEČÍ POŽÁRU v důsledku vznícení hořlavých materiálů nebo kapalin. V bezprostřední blízkosti zdroje tepla neskladujte žádné vznětlivé materiály nebo kapaliny. v důsledku neprovedeného nebo nedostatečného čištění a údržby. Jedenkrát ročně nechte zařízení prohlédnout, vyčistit a provést údržbu oprávněnou topenářskou firmou. POŠKOZENÍ KOTLE znečištěným spalovacím vzduchem. Doporučujeme Vám uzavření smlouvy o provádění ročních prohlídek a údržby podle aktuální potřeby. Nikdy nepoužívejte čisticí prostředky obsahující chlór a halogenouhlovodíky (např. ve sprejích, rozpouštědlech a čisticích prostředcích, barvách, lepidlech). Zamezte silnému znečištění prachem. V prostoru instalování nezavěšujte prádlo k sušení. působením mrazu. Dbejte na to, aby prostor, kde je topný kotel instalován, byl zabezpečen vůči mrazu. Návod k obsluze Výměnný kotel pro Logano G205/G215/G225 Vydání 2015/06 5

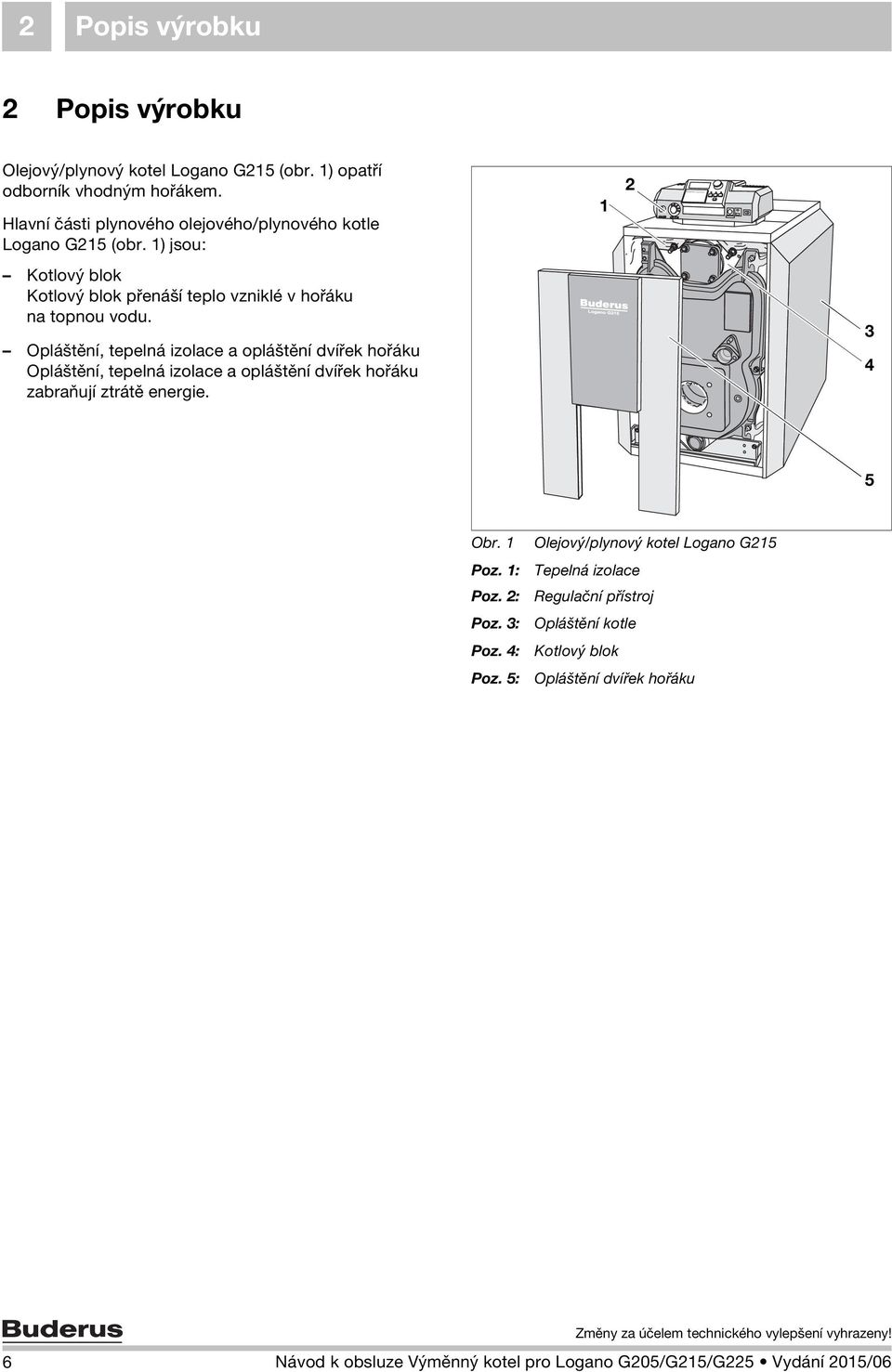

6 2 Popis výrobku 2 Popis výrobku Olejový/plynový kotel Logano G215 (obr. 1) opatří odborník vhodným hořákem. Hlavní části plynového olejového/plynového kotle Logano G215 (obr. 1) jsou: Kotlový blok Kotlový blok přenáší teplo vzniklé v hořáku na topnou vodu. Opláštění, tepelná izolace a opláštění dvířek hořáku Opláštění, tepelná izolace a opláštění dvířek hořáku zabraňují ztrátě energie Obr. 1 Poz. 1: Poz. 2: Poz. 3: Poz. 4: Poz. 5: Olejový/plynový kotel Logano G215 Tepelná izolace Regulační přístroj Opláštění kotle Kotlový blok Opláštění dvířek hořáku 6 Návod k obsluze Výměnný kotel pro Logano G205/G215/G225 Vydání 2015/06

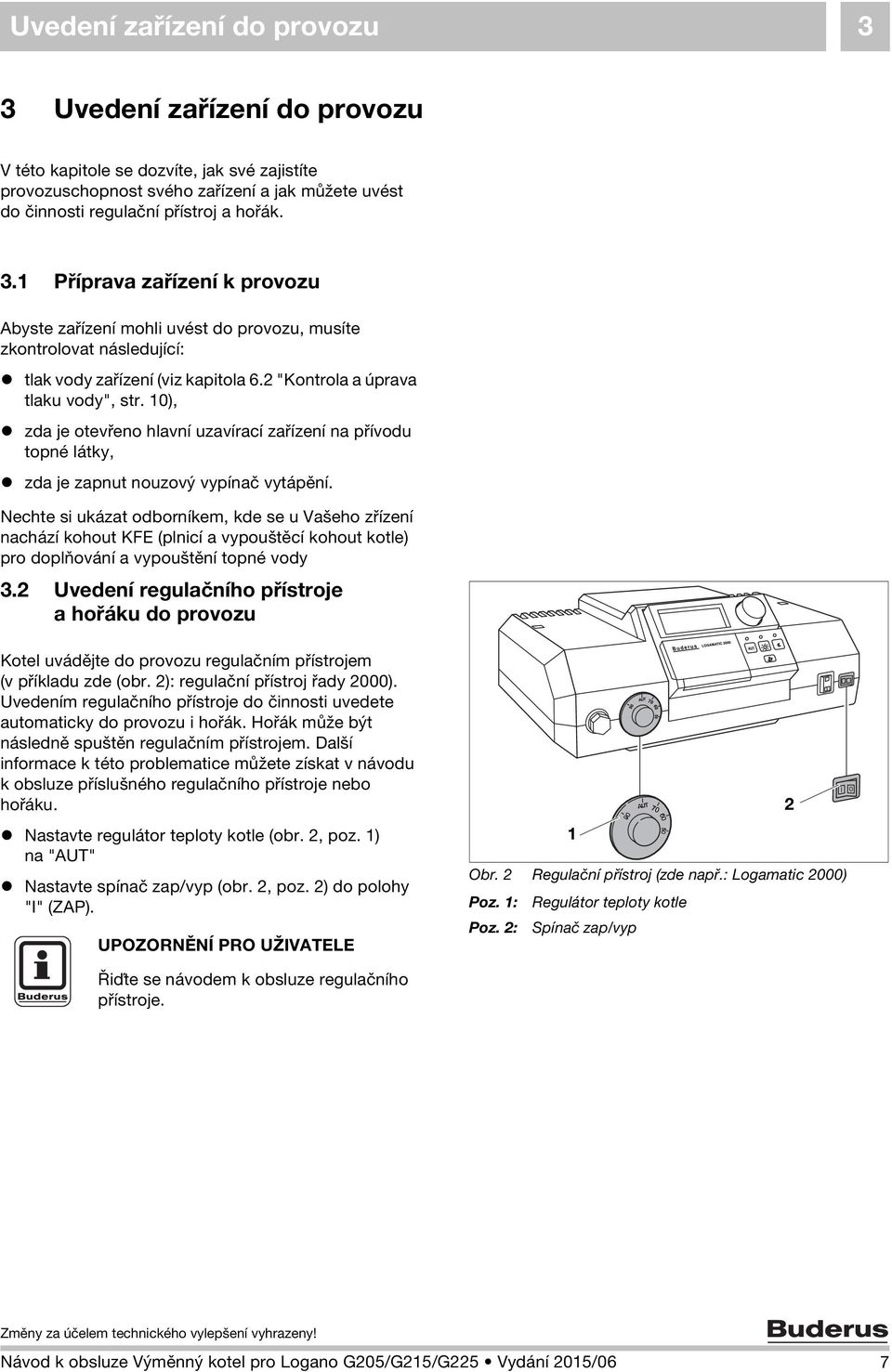

7 Uvedení zařízení do provozu 3 3 Uvedení zařízení do provozu V této kapitole se dozvíte, jak své zajistíte provozuschopnost svého zařízení a jak můžete uvést do činnosti regulační přístroj a hořák. 3.1 Příprava zařízení k provozu Abyste zařízení mohli uvést do provozu, musíte zkontrolovat následující: tlak vody zařízení (viz kapitola 6.2 "Kontrola a úprava tlaku vody", str. 10), zda je otevřeno hlavní uzavírací zařízení na přívodu topné látky, zda je zapnut nouzový vypínač vytápění. Nechte si ukázat odborníkem, kde se u Vašeho zřízení nachází kohout KFE (plnicí a vypouštěcí kohout kotle) pro doplňování a vypouštění topné vody 3.2 Uvedení regulačního přístroje a hořáku do provozu Kotel uvádějte do provozu regulačním přístrojem (v příkladu zde (obr. 2): regulační přístroj řady 2000). Uvedením regulačního přístroje do činnosti uvedete automaticky do provozu i hořák. Hořák může být následně spuštěn regulačním přístrojem. Další informace k této problematice můžete získat v návodu k obsluze příslušného regulačního přístroje nebo hořáku. Nastavte regulátor teploty kotle (obr. 2, poz. 1) na "AUT" Nastavte spínač zap/vyp (obr. 2, poz. 2) do polohy "I" (ZAP). UPOZORNĚNÍ PRO UŽIVATELE 1 Obr. 2 Regulační přístroj (zde např.: Logamatic 2000) Poz. 1: Regulátor teploty kotle Poz. 2: Spínač zap/vyp 2 I 0 Řiďte se návodem k obsluze regulačního přístroje. Návod k obsluze Výměnný kotel pro Logano G205/G215/G225 Vydání 2015/06 7

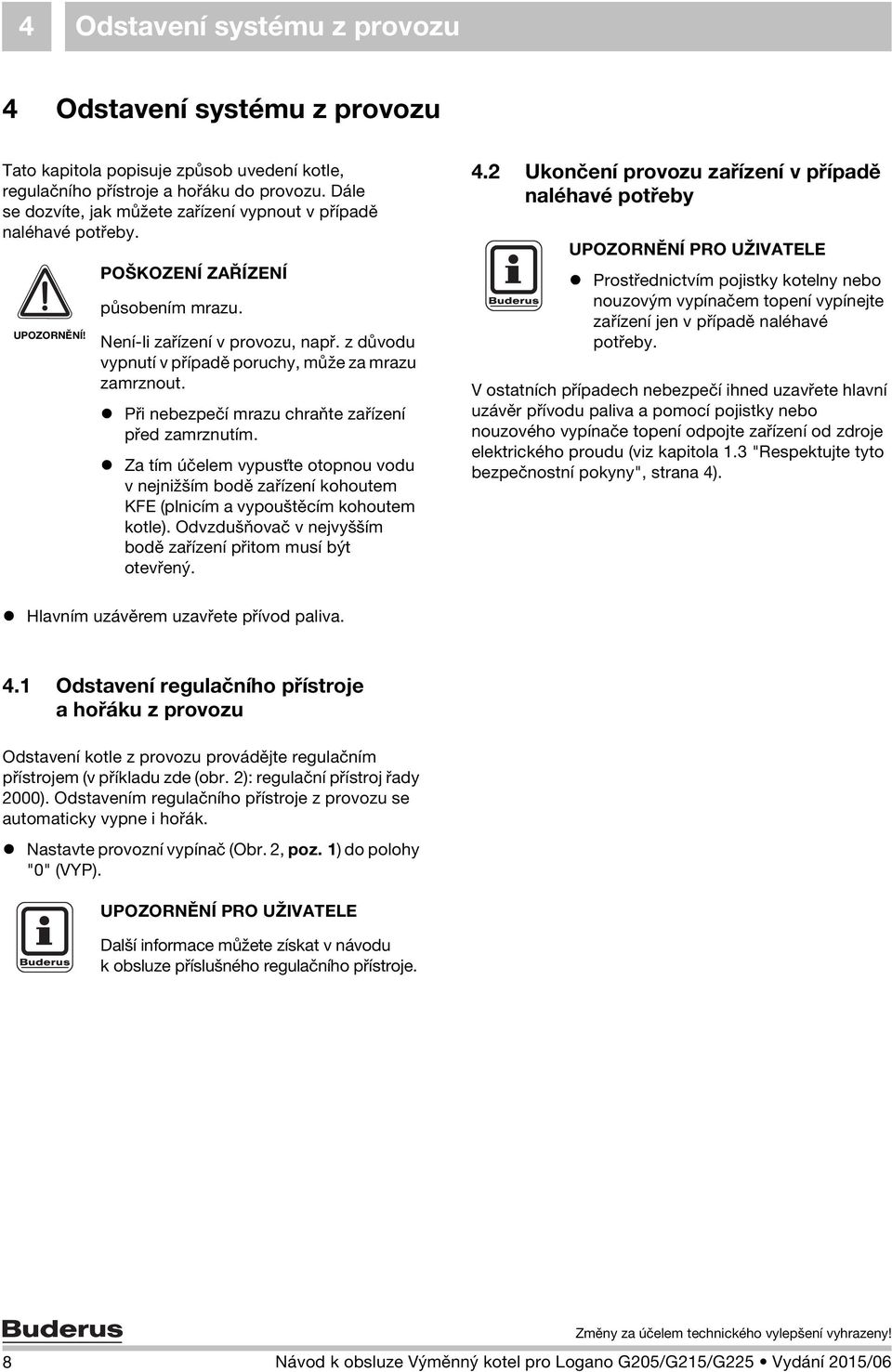

8 4 Odstavení systému z provozu 4 Odstavení systému z provozu Tato kapitola popisuje způsob uvedení kotle, regulačního přístroje a hořáku do provozu. Dále se dozvíte, jak můžete zařízení vypnout v případě naléhavé potřeby. působením mrazu. Není-li zařízení v provozu, např. z důvodu vypnutí v případě poruchy, může za mrazu zamrznout. Při nebezpečí mrazu chraňte zařízení před zamrznutím. Za tím účelem vypusťte otopnou vodu v nejnižším bodě zařízení kohoutem KFE (plnicím a vypouštěcím kohoutem kotle). Odvzdušňovač v nejvyšším bodě zařízení přitom musí být otevřený. 4.2 Ukončení provozu zařízení v případě naléhavé potřeby UPOZORNĚNÍ PRO UŽIVATELE Prostřednictvím pojistky kotelny nebo nouzovým vypínačem topení vypínejte zařízení jen v případě naléhavé potřeby. V ostatních případech nebezpečí ihned uzavřete hlavní uzávěr přívodu paliva a pomocí pojistky nebo nouzového vypínače topení odpojte zařízení od zdroje elektrického proudu (viz kapitola 1.3 "Respektujte tyto bezpečnostní pokyny", strana 4). Hlavním uzávěrem uzavřete přívod paliva. 4.1 Odstavení regulačního přístroje ahořáku zprovozu Odstavení kotle z provozu provádějte regulačním přístrojem (v příkladu zde (obr. 2): regulační přístroj řady 2000). Odstavením regulačního přístroje z provozu se automaticky vypne i hořák. Nastavte provozní vypínač (Obr. 2, poz. 1) do polohy "0" (VYP). UPOZORNĚNÍ PRO UŽIVATELE Další informace můžete získat v návodu k obsluze příslušného regulačního přístroje. 8 Návod k obsluze Výměnný kotel pro Logano G205/G215/G225 Vydání 2015/06

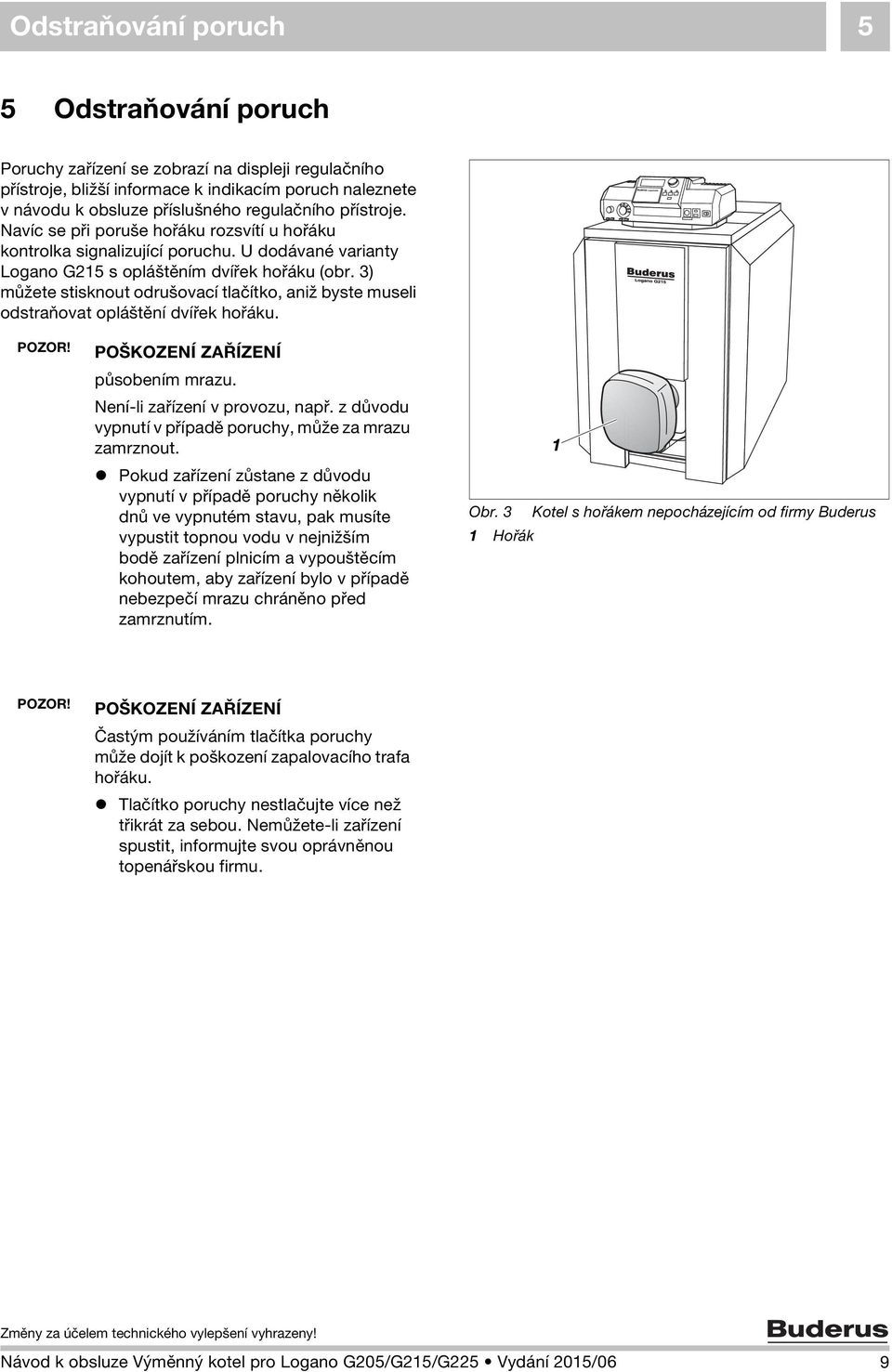

9 Odstraňování poruch 5 5 Odstraňování poruch Poruchy zařízení se zobrazí na displeji regulačního přístroje, bližší informace k indikacím poruch naleznete v návodu k obsluze příslušného regulačního přístroje. Navíc se při poruše hořáku rozsvítí u hořáku kontrolka signalizující poruchu. U dodávané varianty Logano G215 s opláštěním dvířek hořáku (obr. 3) můžete stisknout odrušovací tlačítko, aniž byste museli odstraňovat opláštění dvířek hořáku. POZOR! působením mrazu. Není-li zařízení v provozu, např. z důvodu vypnutí v případě poruchy, může za mrazu zamrznout. Pokud zařízení zůstane z důvodu vypnutí v případě poruchy několik dnů ve vypnutém stavu, pak musíte vypustit topnou vodu v nejnižším bodě zařízení plnicím a vypouštěcím kohoutem, aby zařízení bylo v případě nebezpečí mrazu chráněno před zamrznutím. 1 Obr. 3 Kotel s hořákem nepocházejícím od firmy Buderus 1 Hořák POZOR! Častým používáním tlačítka poruchy může dojít k poškození zapalovacího trafa hořáku. Tlačítko poruchy nestlačujte více než třikrát za sebou. Nemůžete-li zařízení spustit, informujte svou oprávněnou topenářskou firmu. Návod k obsluze Výměnný kotel pro Logano G205/G215/G225 Vydání 2015/06 9

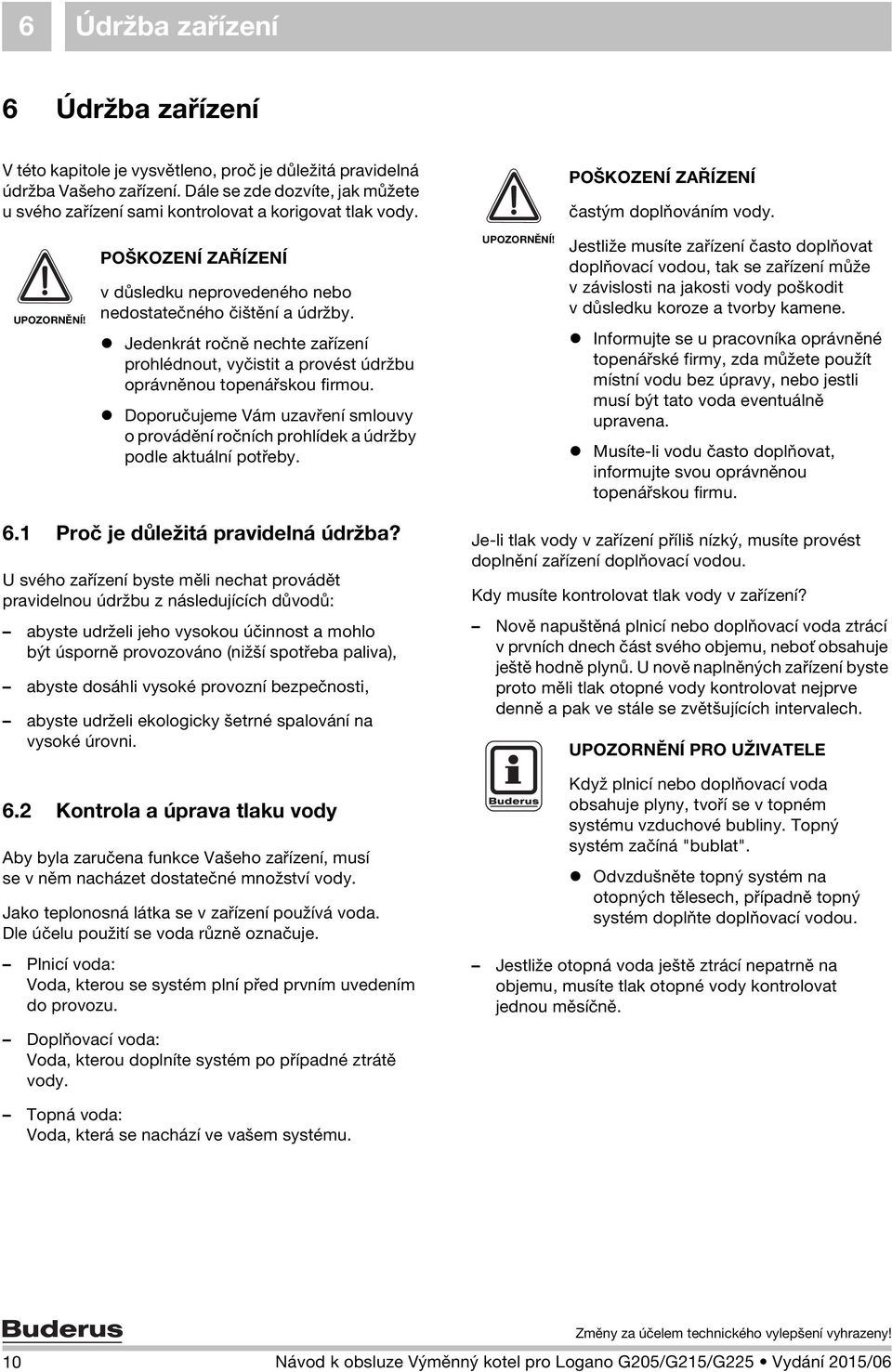

10 6 Údržba zařízení 6 Údržba zařízení V této kapitole je vysvětleno, proč je důležitá pravidelná údržba Vašeho zařízení. Dále se zde dozvíte, jak můžete u svého zařízení sami kontrolovat a korigovat tlak vody. častým doplňováním vody. v důsledku neprovedeného nebo nedostatečného čištění a údržby. Jedenkrát ročně nechte zařízení prohlédnout, vyčistit a provést údržbu oprávněnou topenářskou firmou. Doporučujeme Vám uzavření smlouvy o provádění ročních prohlídek a údržby podle aktuální potřeby. Jestliže musíte zařízení často doplňovat doplňovací vodou, tak se zařízení může v závislosti na jakosti vody poškodit v důsledku koroze a tvorby kamene. Informujte se u pracovníka oprávněné topenářské firmy, zda můžete použít místní vodu bez úpravy, nebo jestli musí být tato voda eventuálně upravena. Musíte-li vodu často doplňovat, informujte svou oprávněnou topenářskou firmu. 6.1 Proč je důležitá pravidelná údržba? U svého zařízení byste měli nechat provádět pravidelnou údržbu z následujících důvodů: abyste udrželi jeho vysokou účinnost a mohlo být úsporně provozováno (nižší spotřeba paliva), abyste dosáhli vysoké provozní bezpečnosti, abyste udrželi ekologicky šetrné spalování na vysoké úrovni. 6.2 Kontrola a úprava tlaku vody Aby byla zaručena funkce Vašeho zařízení, musí se v něm nacházet dostatečné množství vody. Jako teplonosná látka se v zařízení používá voda. Dle účelu použití se voda různě označuje. Plnicí voda: Voda, kterou se systém plní před prvním uvedením do provozu. Doplňovací voda: Voda, kterou doplníte systém po případné ztrátě vody. Je-li tlak vody v zařízení příliš nízký, musíte provést doplnění zařízení doplňovací vodou. Kdy musíte kontrolovat tlak vody v zařízení? Nově napuštěná plnicí nebo doplňovací voda ztrácí v prvních dnech část svého objemu, neboť obsahuje ještě hodně plynů. U nově naplněných zařízení byste proto měli tlak otopné vody kontrolovat nejprve denně a pak ve stále se zvětšujících intervalech. UPOZORNĚNÍ PRO UŽIVATELE Když plnicí nebo doplňovací voda obsahuje plyny, tvoří se v topném systému vzduchové bubliny. Topný systém začíná "bublat". Odvzdušněte topný systém na otopných tělesech, případně topný systém doplňte doplňovací vodou. Jestliže otopná voda ještě ztrácí nepatrně na objemu, musíte tlak otopné vody kontrolovat jednou měsíčně. Topná voda: Voda, která se nachází ve vašem systému. 10 Návod k obsluze Výměnný kotel pro Logano G205/G215/G225 Vydání 2015/06

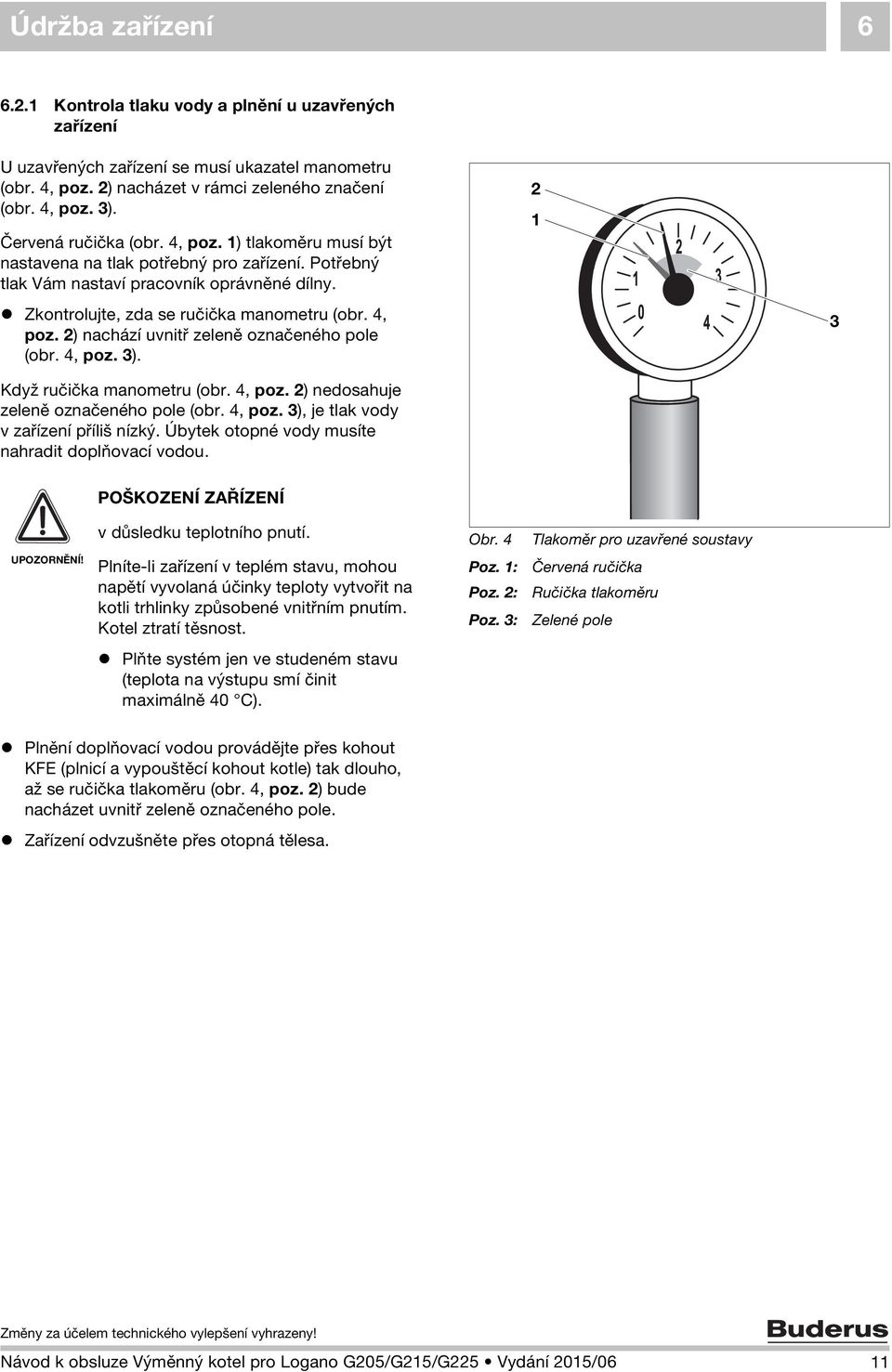

11 Údržba zařízení Kontrola tlaku vody a plnění u uzavřených zařízení U uzavřených zařízení se musí ukazatel manometru (obr. 4, poz. 2) nacházet v rámci zeleného značení (obr. 4, poz. 3). Červená ručička (obr. 4, poz. 1) tlakoměru musí být nastavena na tlak potřebný pro zařízení. Potřebný tlak Vám nastaví pracovník oprávněné dílny. Zkontrolujte, zda se ručička manometru (obr. 4, poz. 2) nachází uvnitř zeleně označeného pole (obr. 4, poz. 3). Když ručička manometru (obr. 4, poz. 2) nedosahuje zeleně označeného pole (obr. 4, poz. 3), je tlak vody v zařízení příliš nízký. Úbytek otopné vody musíte nahradit doplňovací vodou v důsledku teplotního pnutí. Obr. 4 Tlakoměr pro uzavřené soustavy Plníte-li zařízení v teplém stavu, mohou napětí vyvolaná účinky teploty vytvořit na kotli trhlinky způsobené vnitřním pnutím. Kotel ztratí těsnost. Poz. 1: Poz. 2: Poz. 3: Červená ručička Ručička tlakoměru Zelené pole Plňte systém jen ve studeném stavu (teplota na výstupu smí činit maximálně 40 C). Plnění doplňovací vodou provádějte přes kohout KFE (plnicí a vypouštěcí kohout kotle) tak dlouho, až se ručička tlakoměru (obr. 4, poz. 2) bude nacházet uvnitř zeleně označeného pole. Zařízení odvzušněte přes otopná tělesa. Návod k obsluze Výměnný kotel pro Logano G205/G215/G225 Vydání 2015/06 11
