Instrukční manuál k sadě pro měření optiky #33-928

Transkript

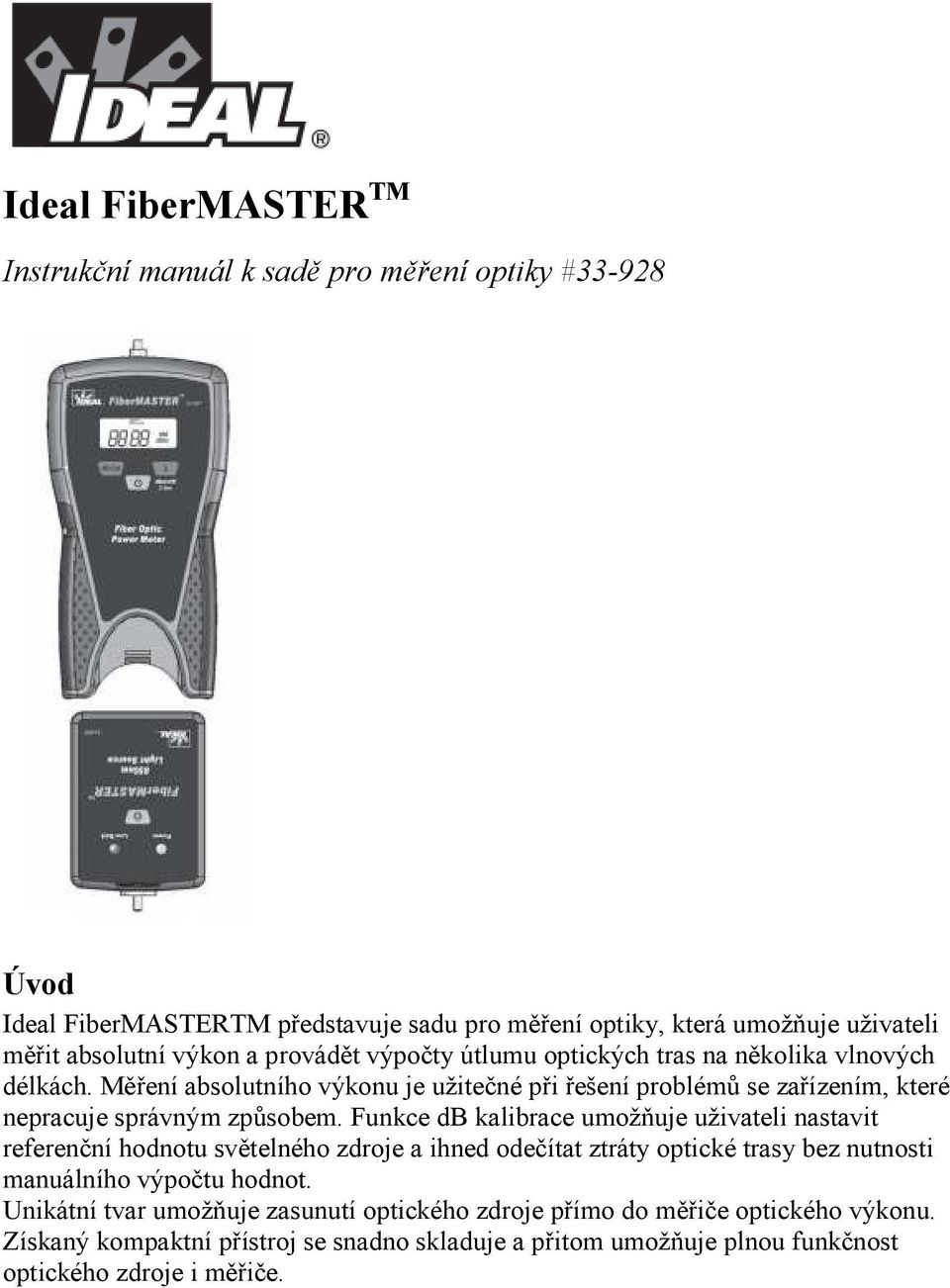

1 Ideal FiberMASTER TM Instrukční manuál k sadě pro měření optiky # Úvod Ideal FiberMASTERTM představuje sadu pro měření optiky, která umožňuje uživateli měřit absolutní výkon a provádět výpočty útlumu optických tras na několika vlnových délkách. Měření absolutního výkonu je užitečné při řešení problémů se zařízením, které nepracuje správným způsobem. Funkce db kalibrace umožňuje uživateli nastavit referenční hodnotu světelného zdroje a ihned odečítat ztráty optické trasy bez nutnosti manuálního výpočtu hodnot. Unikátní tvar umožňuje zasunutí optického zdroje přímo do měřiče optického výkonu. Získaný kompaktní přístroj se snadno skladuje a přitom umožňuje plnou funkčnost optického zdroje i měřiče.

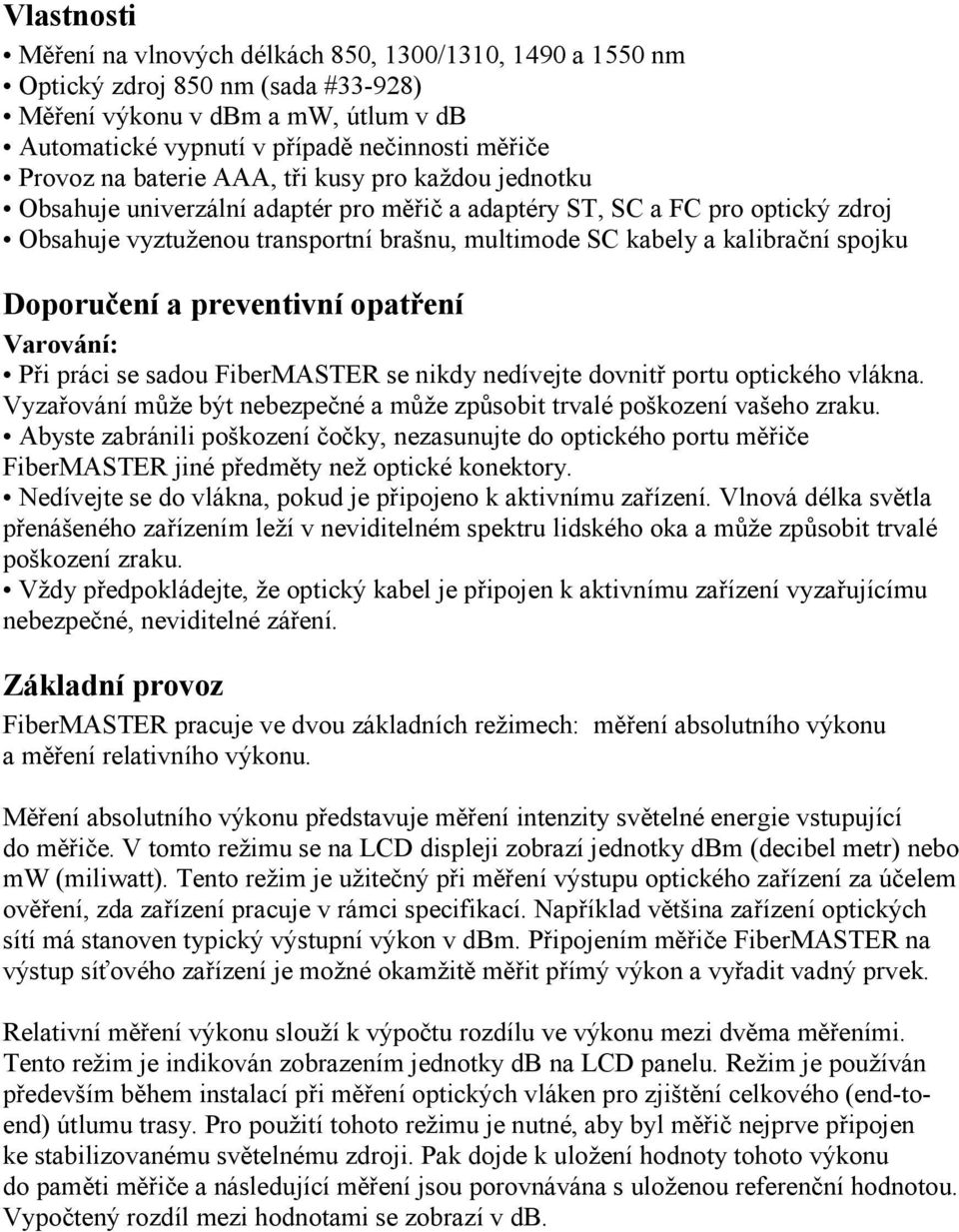

2 Vlastnosti Měření na vlnových délkách 850, 1300/1310, 1490 a 1550 nm Optický zdroj 850 nm (sada #33-928) Měření výkonu v dbm a mw, útlum v db Automatické vypnutí v případě nečinnosti měřiče Provoz na baterie AAA, tři kusy pro každou jednotku Obsahuje univerzální adaptér pro měřič a adaptéry ST, SC a FC pro optický zdroj Obsahuje vyztuženou transportní brašnu, multimode SC kabely a kalibrační spojku Doporučení a preventivní opatření Varování: Při práci se sadou FiberMASTER se nikdy nedívejte dovnitř portu optického vlákna. Vyzařování může být nebezpečné a může způsobit trvalé poškození vašeho zraku. Abyste zabránili poškození čočky, nezasunujte do optického portu měřiče FiberMASTER jiné předměty než optické konektory. Nedívejte se do vlákna, pokud je připojeno k aktivnímu zařízení. Vlnová délka světla přenášeného zařízením leží v neviditelném spektru lidského oka a může způsobit trvalé poškození zraku. Vždy předpokládejte, že optický kabel je připojen k aktivnímu zařízení vyzařujícímu nebezpečné, neviditelné záření. Základní provoz FiberMASTER pracuje ve dvou základních režimech: měření absolutního výkonu a měření relativního výkonu. Měření absolutního výkonu představuje měření intenzity světelné energie vstupující do měřiče. V tomto režimu se na LCD displeji zobrazí jednotky dbm (decibel metr) nebo mw (miliwatt). Tento režim je užitečný při měření výstupu optického zařízení za účelem ověření, zda zařízení pracuje v rámci specifikací. Například většina zařízení optických sítí má stanoven typický výstupní výkon v dbm. Připojením měřiče FiberMASTER na výstup síťového zařízení je možné okamžitě měřit přímý výkon a vyřadit vadný prvek. Relativní měření výkonu slouží k výpočtu rozdílu ve výkonu mezi dvěma měřeními. Tento režim je indikován zobrazením jednotky db na LCD panelu. Režim je používán především během instalací při měření optických vláken pro zjištění celkového (end-toend) útlumu trasy. Pro použití tohoto režimu je nutné, aby byl měřič nejprve připojen ke stabilizovanému světelnému zdroji. Pak dojde k uložení hodnoty tohoto výkonu do paměti měřiče a následující měření jsou porovnávána s uloženou referenční hodnotou. Vypočtený rozdíl mezi hodnotami se zobrazí v db.

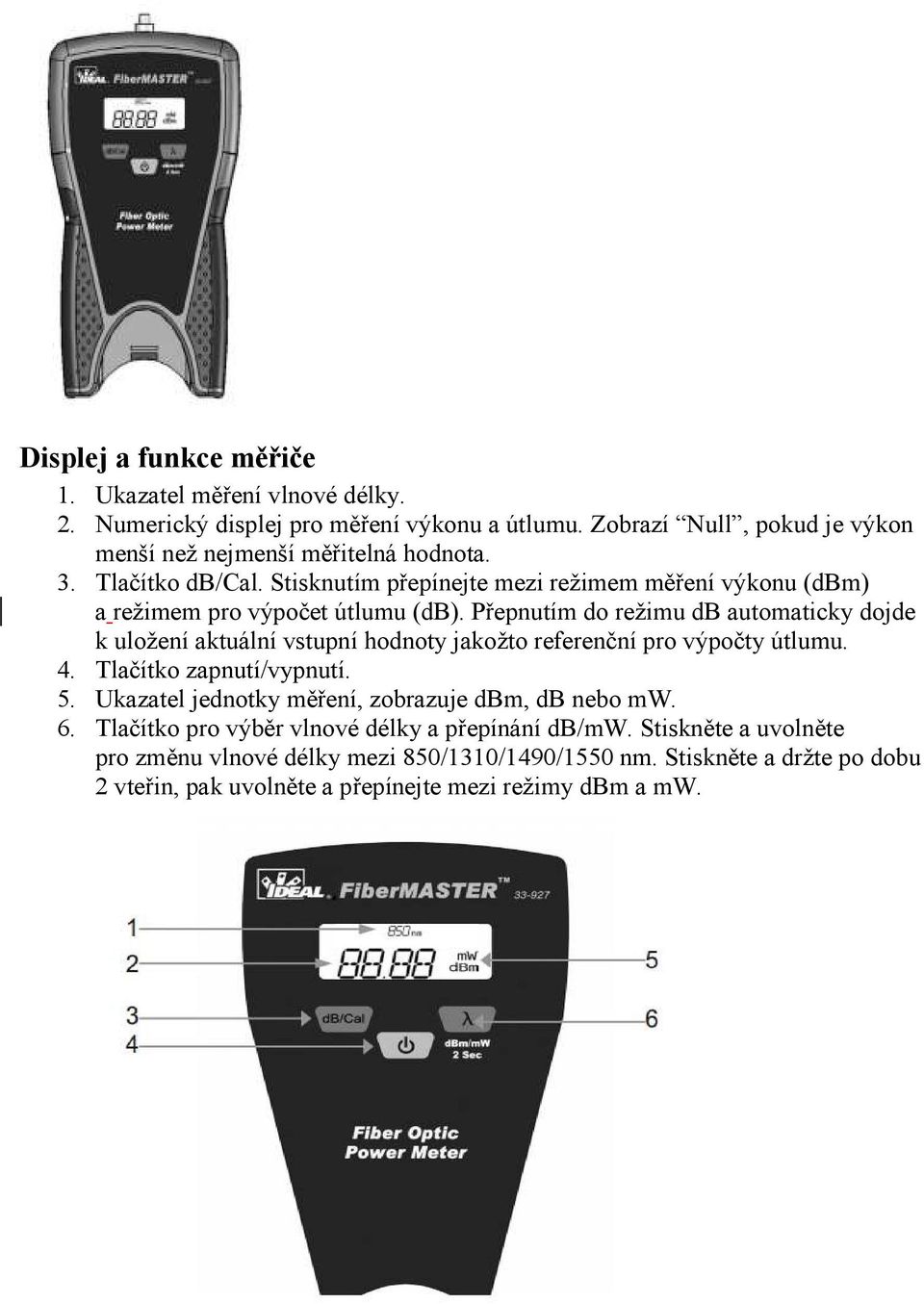

3 Displej a funkce měřiče 1. Ukazatel měření vlnové délky. 2. Numerický displej pro měření výkonu a útlumu. Zobrazí Null, pokud je výkon menší než nejmenší měřitelná hodnota. 3. Tlačítko db/cal. Stisknutím přepínejte mezi režimem měření výkonu (dbm) a režimem pro výpočet útlumu (db). Přepnutím do režimu db automaticky dojde k uložení aktuální vstupní hodnoty jakožto referenční pro výpočty útlumu. 4. Tlačítko zapnutí/vypnutí. 5. Ukazatel jednotky měření, zobrazuje dbm, db nebo mw. 6. Tlačítko pro výběr vlnové délky a přepínání db/mw. Stiskněte a uvolněte pro změnu vlnové délky mezi 850/1310/1490/1550 nm. Stiskněte a držte po dobu 2 vteřin, pak uvolněte a přepínejte mezi režimy dbm a mw.

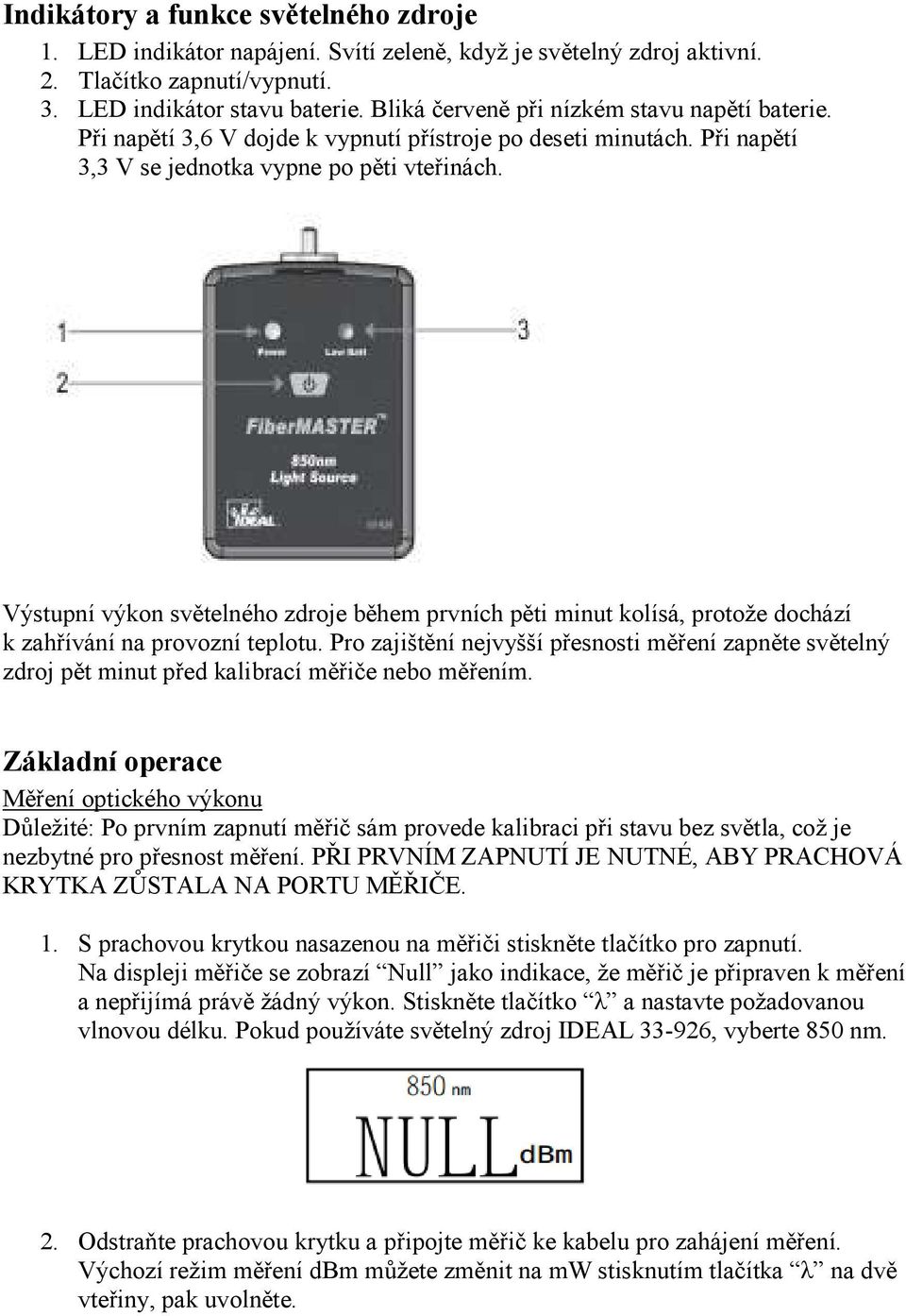

4 Indikátory a funkce světelného zdroje 1. LED indikátor napájení. Svítí zeleně, když je světelný zdroj aktivní. 2. Tlačítko zapnutí/vypnutí. 3. LED indikátor stavu baterie. Bliká červeně při nízkém stavu napětí baterie. Při napětí 3,6 V dojde k vypnutí přístroje po deseti minutách. Při napětí 3,3 V se jednotka vypne po pěti vteřinách. Výstupní výkon světelného zdroje během prvních pěti minut kolísá, protože dochází k zahřívání na provozní teplotu. Pro zajištění nejvyšší přesnosti měření zapněte světelný zdroj pět minut před kalibrací měřiče nebo měřením. Základní operace Měření optického výkonu Důležité: Po prvním zapnutí měřič sám provede kalibraci při stavu bez světla, což je nezbytné pro přesnost měření. PŘI PRVNÍM ZAPNUTÍ JE NUTNÉ, ABY PRACHOVÁ KRYTKA ZŮSTALA NA PORTU MĚŘIČE. 1. S prachovou krytkou nasazenou na měřiči stiskněte tlačítko pro zapnutí. Na displeji měřiče se zobrazí Null jako indikace, že měřič je připraven k měření a nepřijímá právě žádný výkon. Stiskněte tlačítko λ a nastavte požadovanou vlnovou délku. Pokud používáte světelný zdroj IDEAL , vyberte 850 nm. 2. Odstraňte prachovou krytku a připojte měřič ke kabelu pro zahájení měření. Výchozí režim měření dbm můžete změnit na mw stisknutím tlačítka λ na dvě vteřiny, pak uvolněte.

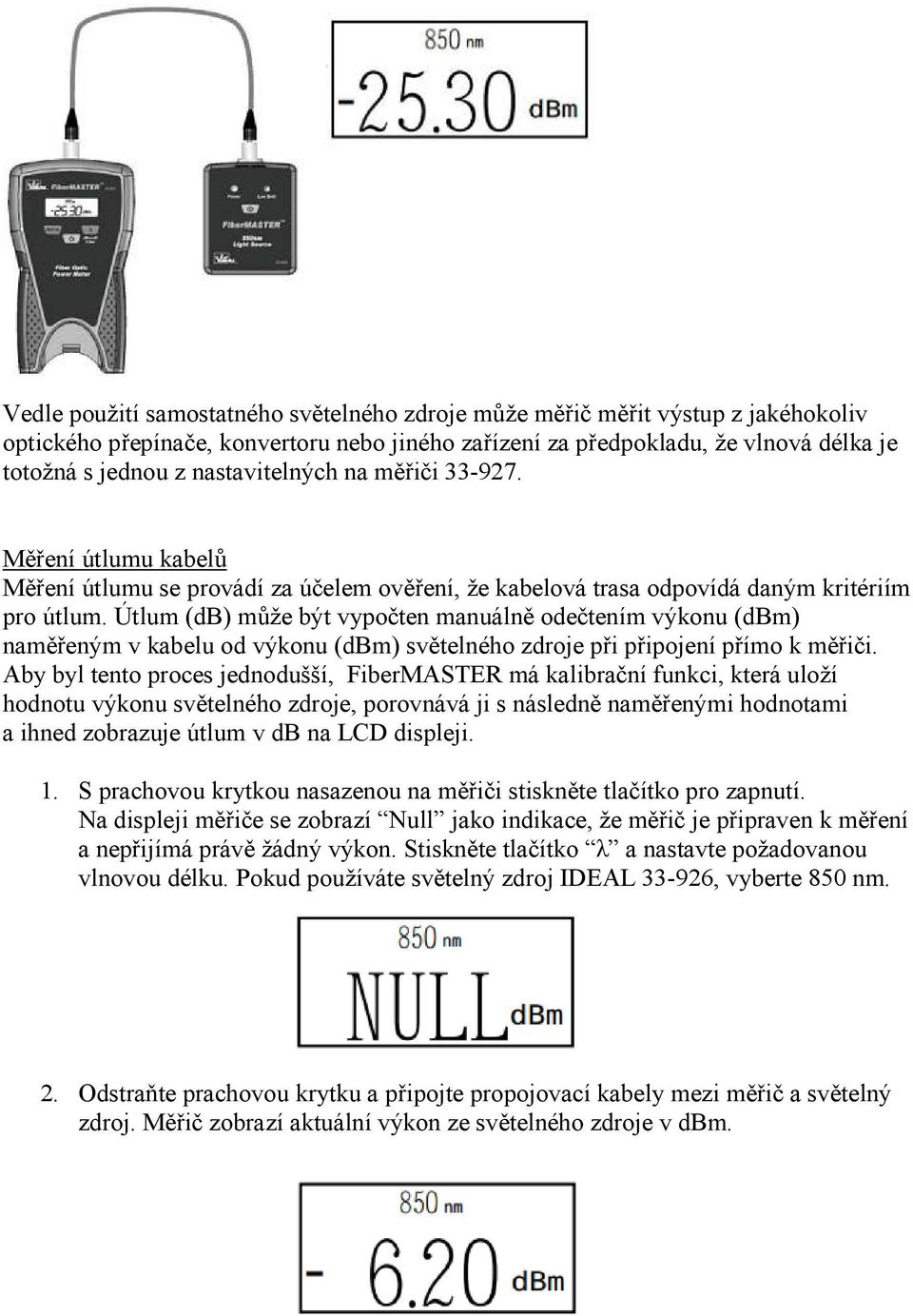

5 Vedle použití samostatného světelného zdroje může měřič měřit výstup z jakéhokoliv optického přepínače, konvertoru nebo jiného zařízení za předpokladu, že vlnová délka je totožná s jednou z nastavitelných na měřiči Měření útlumu kabelů Měření útlumu se provádí za účelem ověření, že kabelová trasa odpovídá daným kritériím pro útlum. Útlum (db) může být vypočten manuálně odečtením výkonu (dbm) naměřeným v kabelu od výkonu (dbm) světelného zdroje při připojení přímo k měřiči. Aby byl tento proces jednodušší, FiberMASTER má kalibrační funkci, která uloží hodnotu výkonu světelného zdroje, porovnává ji s následně naměřenými hodnotami a ihned zobrazuje útlum v db na LCD displeji. 1. S prachovou krytkou nasazenou na měřiči stiskněte tlačítko pro zapnutí. Na displeji měřiče se zobrazí Null jako indikace, že měřič je připraven k měření a nepřijímá právě žádný výkon. Stiskněte tlačítko λ a nastavte požadovanou vlnovou délku. Pokud používáte světelný zdroj IDEAL , vyberte 850 nm. 2. Odstraňte prachovou krytku a připojte propojovací kabely mezi měřič a světelný zdroj. Měřič zobrazí aktuální výkon ze světelného zdroje v dbm.

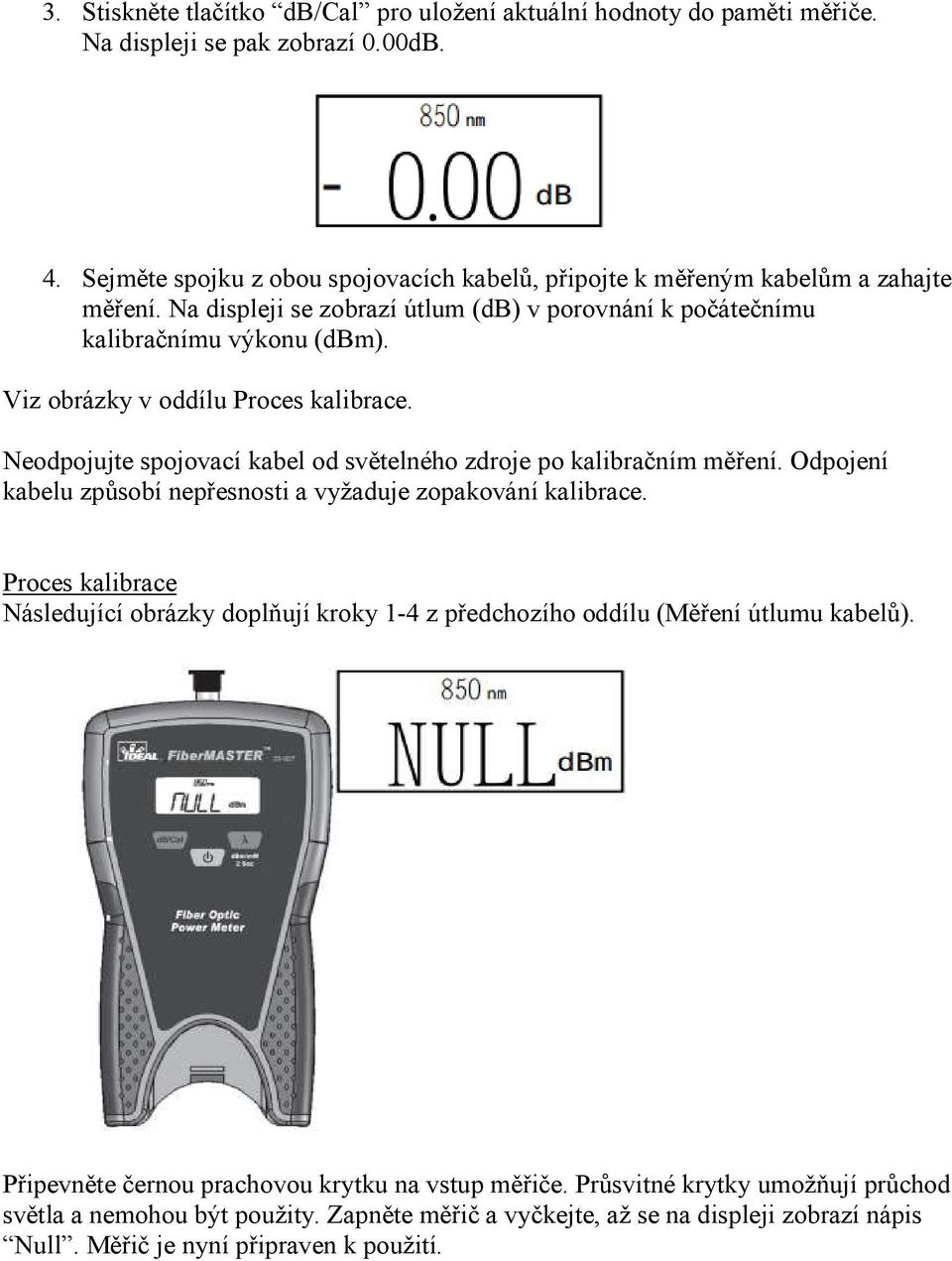

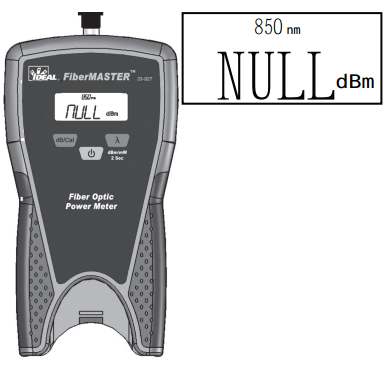

6 3. Stiskněte tlačítko db/cal pro uložení aktuální hodnoty do paměti měřiče. Na displeji se pak zobrazí 0.00dB. 4. Sejměte spojku z obou spojovacích kabelů, připojte k měřeným kabelům a zahajte měření. Na displeji se zobrazí útlum (db) v porovnání k počátečnímu kalibračnímu výkonu (dbm). Viz obrázky v oddílu Proces kalibrace. Neodpojujte spojovací kabel od světelného zdroje po kalibračním měření. Odpojení kabelu způsobí nepřesnosti a vyžaduje zopakování kalibrace. Proces kalibrace Následující obrázky doplňují kroky 1-4 z předchozího oddílu (Měření útlumu kabelů). Připevněte černou prachovou krytku na vstup měřiče. Průsvitné krytky umožňují průchod světla a nemohou být použity. Zapněte měřič a vyčkejte, až se na displeji zobrazí nápis Null. Měřič je nyní připraven k použití.

7 Připojte kvalitní propojovací kabely mezi měřič a světelný zdroj. V tomto příkladu jsou použity dva kabely a spojka. Tato konfigurace umožňuje, aby propojovací kabely byly během měření připojeny přímo na patch panel. Je možné použít jeden propojovací kabel za předpokladu, že nebyl odpojen od světelného zdroje po kalibračním procesu. LCD zobrazí aktuální výkon na vstupu měřiče. Typická hodnota pro zdroje leží mezi -6 až -7 dbm. Nižší hodnoty (např. -15 dbm) ukazují na nadměrné ztráty ve spojovacích kabelech a proto by měly být použity jiné kabely. Stiskněte tlačítko db/cal na měřiči pro uložení referenční hodnoty do paměti. Na displeji se zobrazí 0.00dB. Měřič nyní měří útlum.

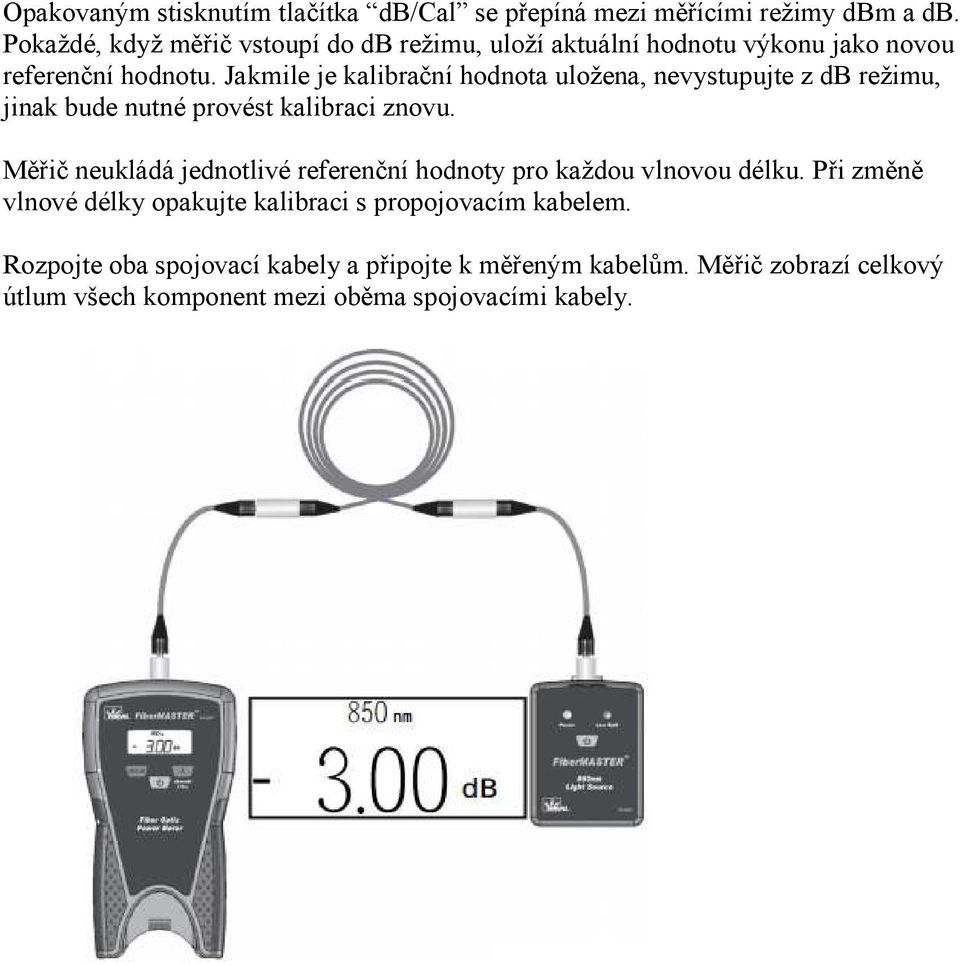

8 Opakovaným stisknutím tlačítka db/cal se přepíná mezi měřícími režimy dbm a db. Pokaždé, když měřič vstoupí do db režimu, uloží aktuální hodnotu výkonu jako novou referenční hodnotu. Jakmile je kalibrační hodnota uložena, nevystupujte z db režimu, jinak bude nutné provést kalibraci znovu. Měřič neukládá jednotlivé referenční hodnoty pro každou vlnovou délku. Při změně vlnové délky opakujte kalibraci s propojovacím kabelem. Rozpojte oba spojovací kabely a připojte k měřeným kabelům. Měřič zobrazí celkový útlum všech komponent mezi oběma spojovacími kabely.

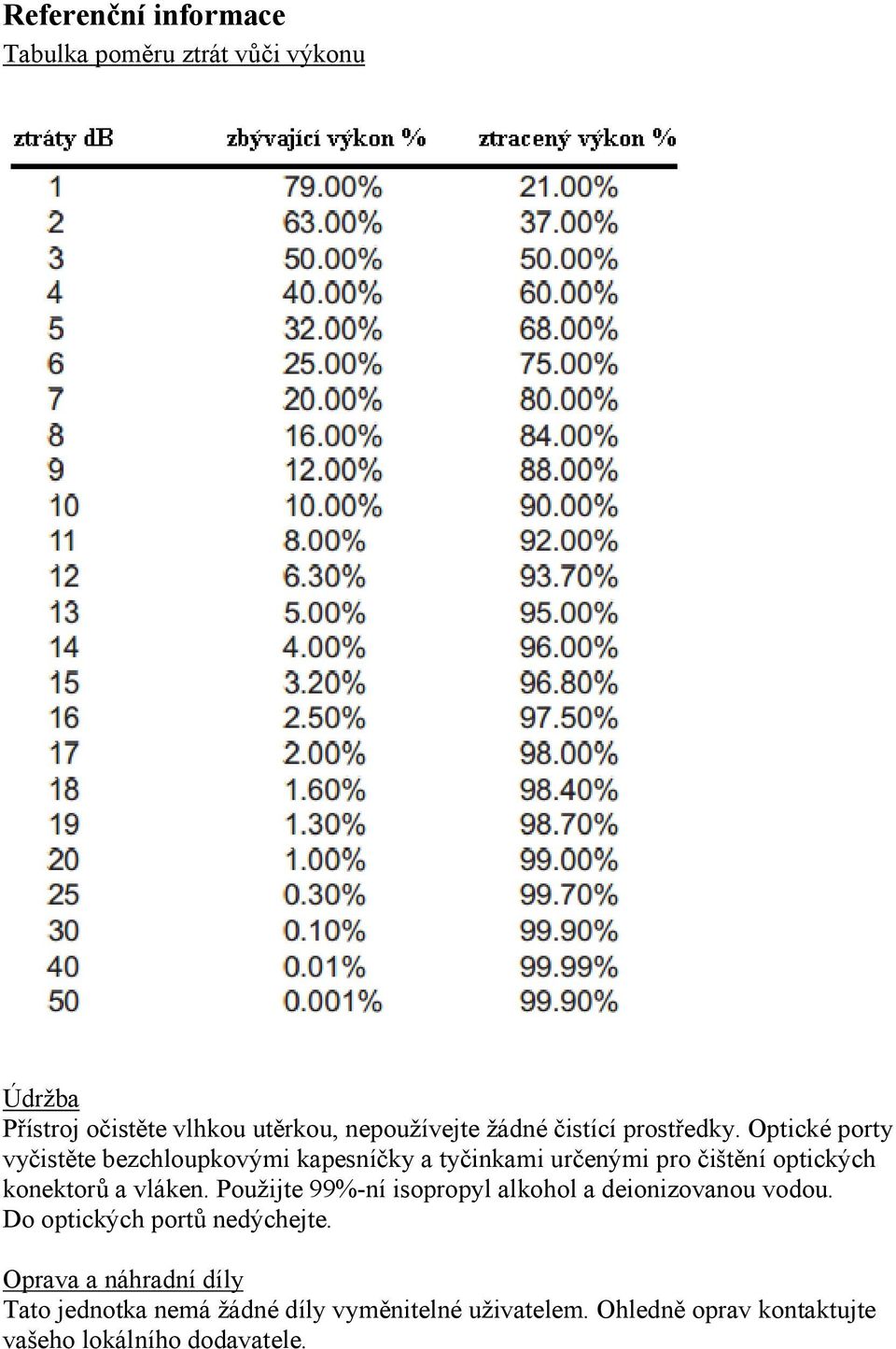

9 Referenční informace Tabulka poměru ztrát vůči výkonu Údržba Přístroj očistěte vlhkou utěrkou, nepoužívejte žádné čistící prostředky. Optické porty vyčistěte bezchloupkovými kapesníčky a tyčinkami určenými pro čištění optických konektorů a vláken. Použijte 99%-ní isopropyl alkohol a deionizovanou vodou. Do optických portů nedýchejte. Oprava a náhradní díly Tato jednotka nemá žádné díly vyměnitelné uživatelem. Ohledně oprav kontaktujte vašeho lokálního dodavatele.

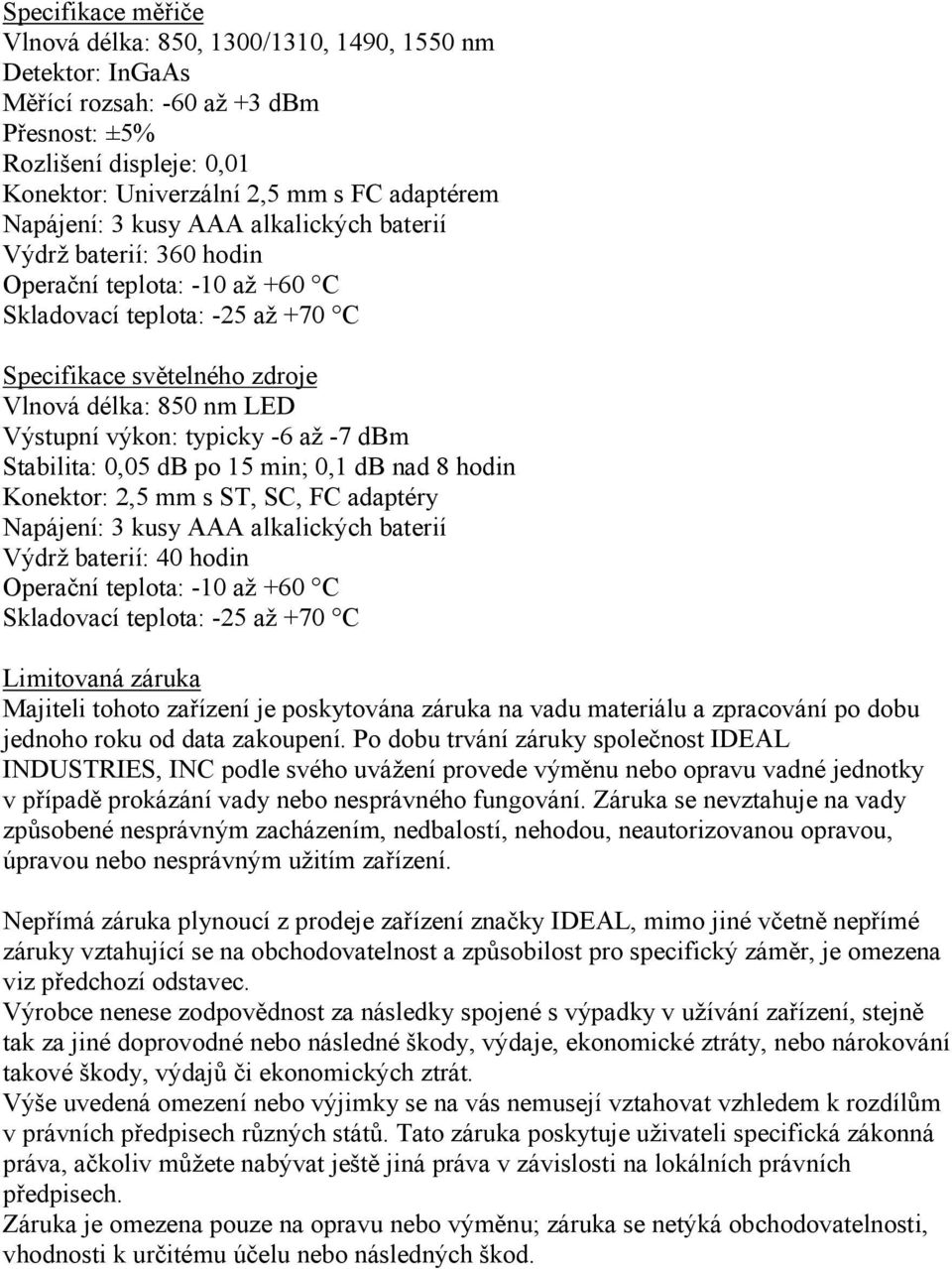

10 Specifikace měřiče Vlnová délka: 850, 1300/1310, 1490, 1550 nm Detektor: InGaAs Měřící rozsah: -60 až +3 dbm Přesnost: ±5% Rozlišení displeje: 0,01 Konektor: Univerzální 2,5 mm s FC adaptérem Napájení: 3 kusy AAA alkalických baterií Výdrž baterií: 360 hodin Operační teplota: -10 až +60 C Skladovací teplota: -25 až +70 C Specifikace světelného zdroje Vlnová délka: 850 nm LED Výstupní výkon: typicky -6 až -7 dbm Stabilita: 0,05 db po 15 min; 0,1 db nad 8 hodin Konektor: 2,5 mm s ST, SC, FC adaptéry Napájení: 3 kusy AAA alkalických baterií Výdrž baterií: 40 hodin Operační teplota: -10 až +60 C Skladovací teplota: -25 až +70 C Limitovaná záruka Majiteli tohoto zařízení je poskytována záruka na vadu materiálu a zpracování po dobu jednoho roku od data zakoupení. Po dobu trvání záruky společnost IDEAL INDUSTRIES, INC podle svého uvážení provede výměnu nebo opravu vadné jednotky v případě prokázání vady nebo nesprávného fungování. Záruka se nevztahuje na vady způsobené nesprávným zacházením, nedbalostí, nehodou, neautorizovanou opravou, úpravou nebo nesprávným užitím zařízení. Nepřímá záruka plynoucí z prodeje zařízení značky IDEAL, mimo jiné včetně nepřímé záruky vztahující se na obchodovatelnost a způsobilost pro specifický záměr, je omezena viz předchozí odstavec. Výrobce nenese zodpovědnost za následky spojené s výpadky v užívání zařízení, stejně tak za jiné doprovodné nebo následné škody, výdaje, ekonomické ztráty, nebo nárokování takové škody, výdajů či ekonomických ztrát. Výše uvedená omezení nebo výjimky se na vás nemusejí vztahovat vzhledem k rozdílům v právních předpisech různých států. Tato záruka poskytuje uživateli specifická zákonná práva, ačkoliv můžete nabývat ještě jiná práva v závislosti na lokálních právních předpisech. Záruka je omezena pouze na opravu nebo výměnu; záruka se netýká obchodovatelnosti, vhodnosti k určitému účelu nebo následných škod.
