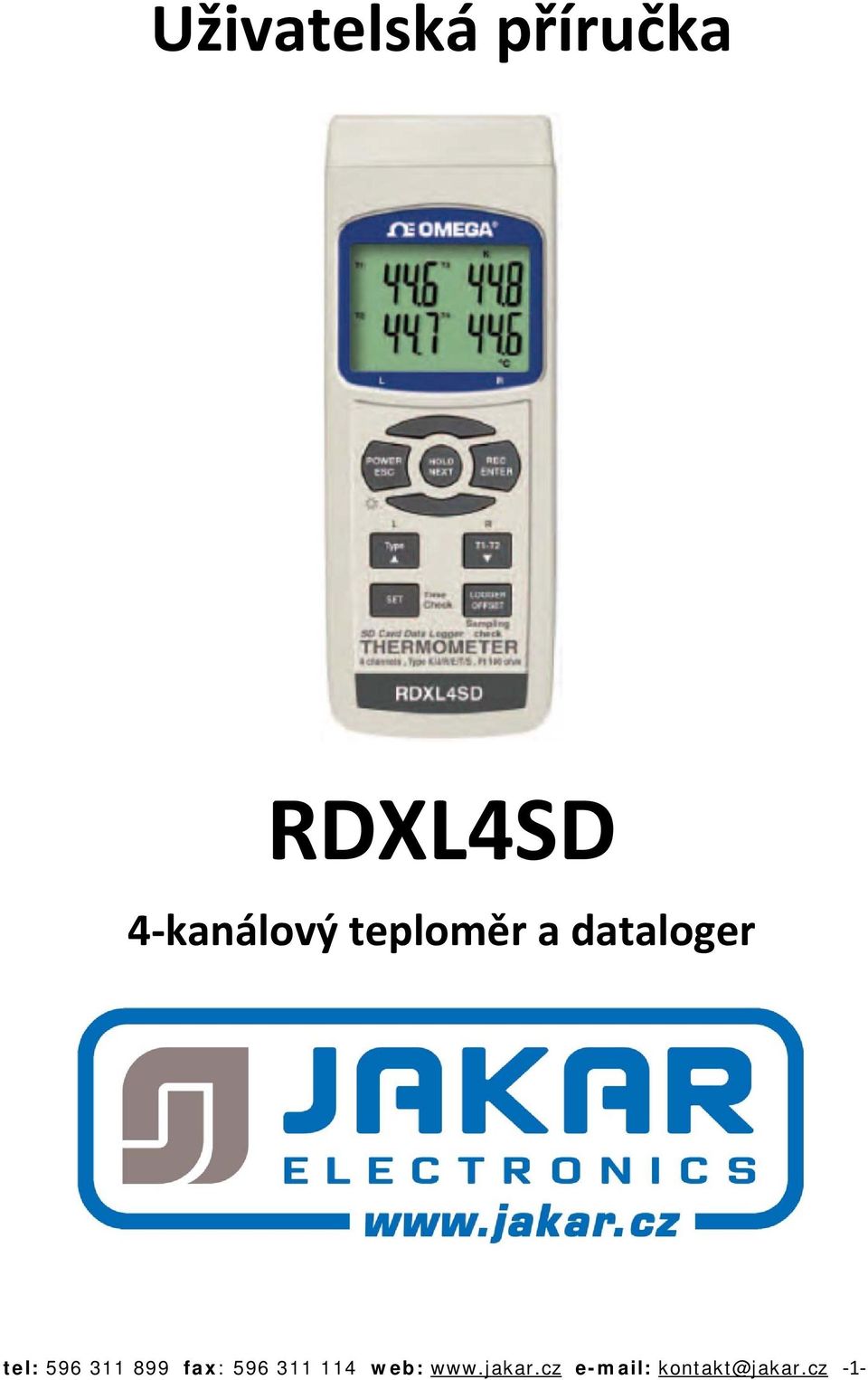

1 Uživatelská příručka RDXL4SD 4 kanálový teploměr a dataloger tel: fax: web: kontakt@jakar.cz 1

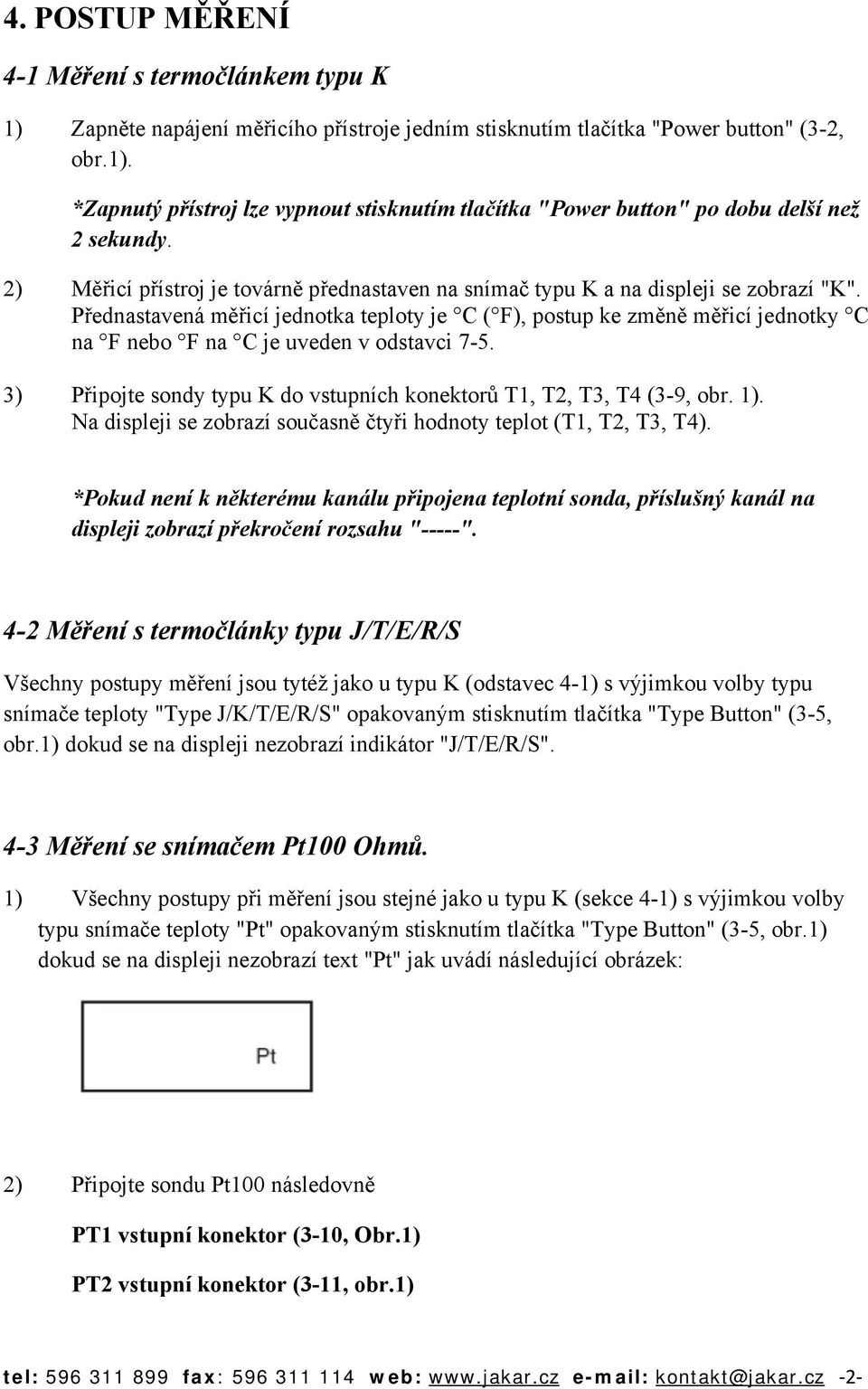

2 4. POSTUP MĚŘENÍ 4-1 Měření s termočlánkem typu K 1) Zapněte napájení měřicího přístroje jedním stisknutím tlačítka "Power button" (3-2, obr.1). *Zapnutý přístroj lze vypnout stisknutím tlačítka "Power button" po dobu delší než 2 sekundy. 2) Měřicí přístroj je továrně přednastaven na snímač typu K a na displeji se zobrazí "K". Přednastavená měřicí jednotka teploty je C ( F), postup ke změně měřicí jednotky C na F nebo F na C je uveden v odstavci ) Připojte sondy typu K do vstupních konektorů T1, T2, T3, T4 (3-9, obr. 1). Na displeji se zobrazí současně čtyři hodnoty teplot (T1, T2, T3, T4). *Pokud není k některému kanálu připojena teplotní sonda, příslušný kanál na displeji zobrazí překročení rozsahu "-----". 4-2 Měření s termočlánky typu J/T/E/R/S Všechny postupy měření jsou tytéž jako u typu K (odstavec 4-1) s výjimkou volby typu snímače teploty "Type J/K/T/E/R/S" opakovaným stisknutím tlačítka "Type Button" (3-5, obr.1) dokud se na displeji nezobrazí indikátor "J/T/E/R/S". 4-3 Měření se snímačem Pt100 Ohmů. 1) Všechny postupy při měření jsou stejné jako u typu K (sekce 4-1) s výjimkou volby typu snímače teploty "Pt" opakovaným stisknutím tlačítka "Type Button" (3-5, obr.1) dokud se na displeji nezobrazí text "Pt" jak uvádí následující obrázek: 2) Připojte sondu Pt100 následovně PT1 vstupní konektor (3-10, Obr.1) PT2 vstupní konektor (3-11, obr.1) tel: fax: web: kontakt@jakar.cz 2

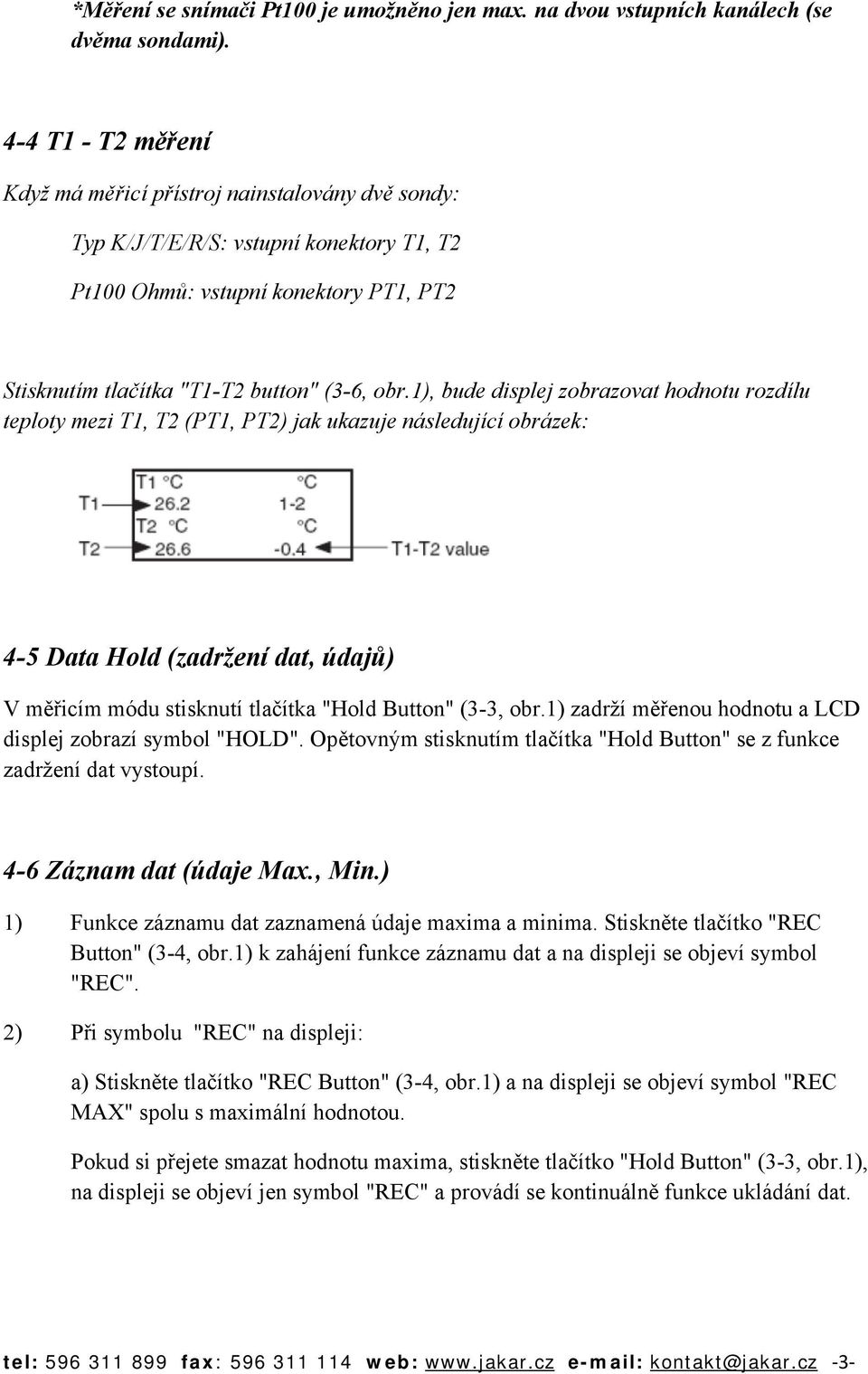

3 *Měření se snímači Pt100 je umožněno jen max. na dvou vstupních kanálech (se dvěma sondami). 4-4 T1 - T2 měření Když má měřicí přístroj nainstalovány dvě sondy: Typ K/J/T/E/R/S: vstupní konektory T1, T2 Pt100 Ohmů: vstupní konektory PT1, PT2 Stisknutím tlačítka "T1-T2 button" (3-6, obr.1), bude displej zobrazovat hodnotu rozdílu teploty mezi T1, T2 (PT1, PT2) jak ukazuje následující obrázek: 4-5 Data Hold (zadržení dat, údajů) V měřicím módu stisknutí tlačítka "Hold Button" (3-3, obr.1) zadrží měřenou hodnotu a LCD displej zobrazí symbol "HOLD". Opětovným stisknutím tlačítka "Hold Button" se z funkce zadržení dat vystoupí. 4-6 Záznam dat (údaje Max., Min.) 1) Funkce záznamu dat zaznamená údaje maxima a minima. Stiskněte tlačítko "REC Button" (3-4, obr.1) k zahájení funkce záznamu dat a na displeji se objeví symbol "REC". 2) Při symbolu "REC" na displeji: a) Stiskněte tlačítko "REC Button" (3-4, obr.1) a na displeji se objeví symbol "REC MAX" spolu s maximální hodnotou. Pokud si přejete smazat hodnotu maxima, stiskněte tlačítko "Hold Button" (3-3, obr.1), na displeji se objeví jen symbol "REC" a provádí se kontinuálně funkce ukládání dat. tel: fax: web: kontakt@jakar.cz 3

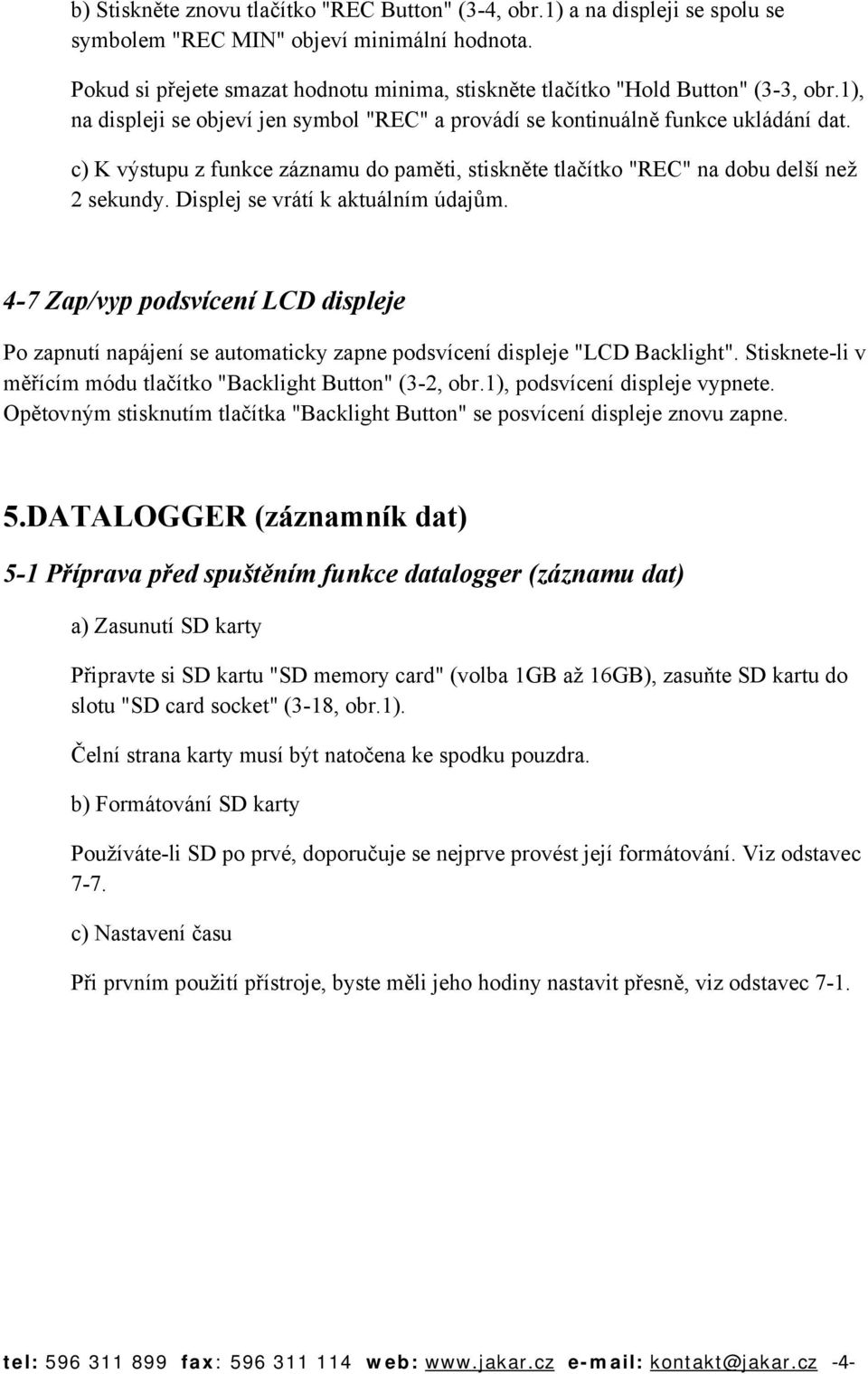

4 b) Stiskněte znovu tlačítko "REC Button" (3-4, obr.1) a na displeji se spolu se symbolem "REC MIN" objeví minimální hodnota. Pokud si přejete smazat hodnotu minima, stiskněte tlačítko "Hold Button" (3-3, obr.1), na displeji se objeví jen symbol "REC" a provádí se kontinuálně funkce ukládání dat. c) K výstupu z funkce záznamu do paměti, stiskněte tlačítko "REC" na dobu delší než 2 sekundy. Displej se vrátí k aktuálním údajům. 4-7 Zap/vyp podsvícení LCD displeje Po zapnutí napájení se automaticky zapne podsvícení displeje "LCD Backlight". Stisknete-li v měřícím módu tlačítko "Backlight Button" (3-2, obr.1), podsvícení displeje vypnete. Opětovným stisknutím tlačítka "Backlight Button" se posvícení displeje znovu zapne. 5.DATALOGGER (záznamník dat) 5-1 Příprava před spuštěním funkce datalogger (záznamu dat) a) Zasunutí SD karty Připravte si SD kartu "SD memory card" (volba 1GB až 16GB), zasuňte SD kartu do slotu "SD card socket" (3-18, obr.1). Čelní strana karty musí být natočena ke spodku pouzdra. b) Formátování SD karty Používáte-li SD po prvé, doporučuje se nejprve provést její formátování. Viz odstavec 7-7. c) Nastavení času Při prvním použití přístroje, byste měli jeho hodiny nastavit přesně, viz odstavec 7-1. tel: fax: web: kontakt@jakar.cz 4

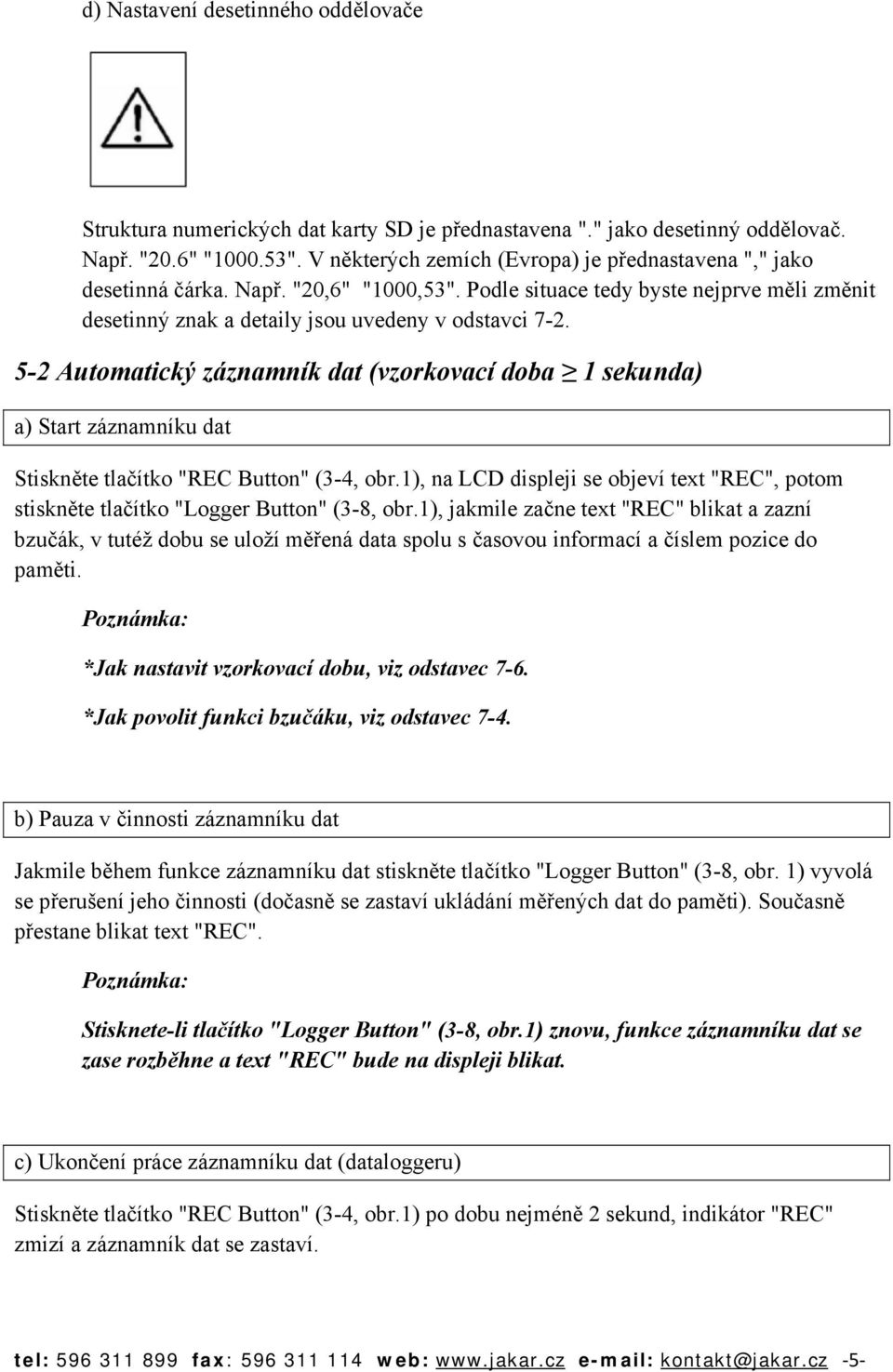

5 d) Nastavení desetinného oddělovače Struktura numerických dat karty SD je přednastavena "." jako desetinný oddělovač. Např. "20.6" " ". V některých zemích (Evropa) je přednastavena "," jako desetinná čárka. Např. "20,6" "1000,53". Podle situace tedy byste nejprve měli změnit desetinný znak a detaily jsou uvedeny v odstavci Automatický záznamník dat (vzorkovací doba 1 sekunda) a) Start záznamníku dat Stiskněte tlačítko "REC Button" (3-4, obr.1), na LCD displeji se objeví text "REC", potom stiskněte tlačítko "Logger Button" (3-8, obr.1), jakmile začne text "REC" blikat a zazní bzučák, v tutéž dobu se uloží měřená data spolu s časovou informací a číslem pozice do paměti. Poznámka: *Jak nastavit vzorkovací dobu, viz odstavec 7-6. *Jak povolit funkci bzučáku, viz odstavec 7-4. b) Pauza v činnosti záznamníku dat Jakmile během funkce záznamníku dat stiskněte tlačítko "Logger Button" (3-8, obr. 1) vyvolá se přerušení jeho činnosti (dočasně se zastaví ukládání měřených dat do paměti). Současně přestane blikat text "REC". Poznámka: Stisknete-li tlačítko "Logger Button" (3-8, obr.1) znovu, funkce záznamníku dat se zase rozběhne a text "REC" bude na displeji blikat. c) Ukončení práce záznamníku dat (dataloggeru) Stiskněte tlačítko "REC Button" (3-4, obr.1) po dobu nejméně 2 sekund, indikátor "REC" zmizí a záznamník dat se zastaví. tel: fax: web: kontakt@jakar.cz 5

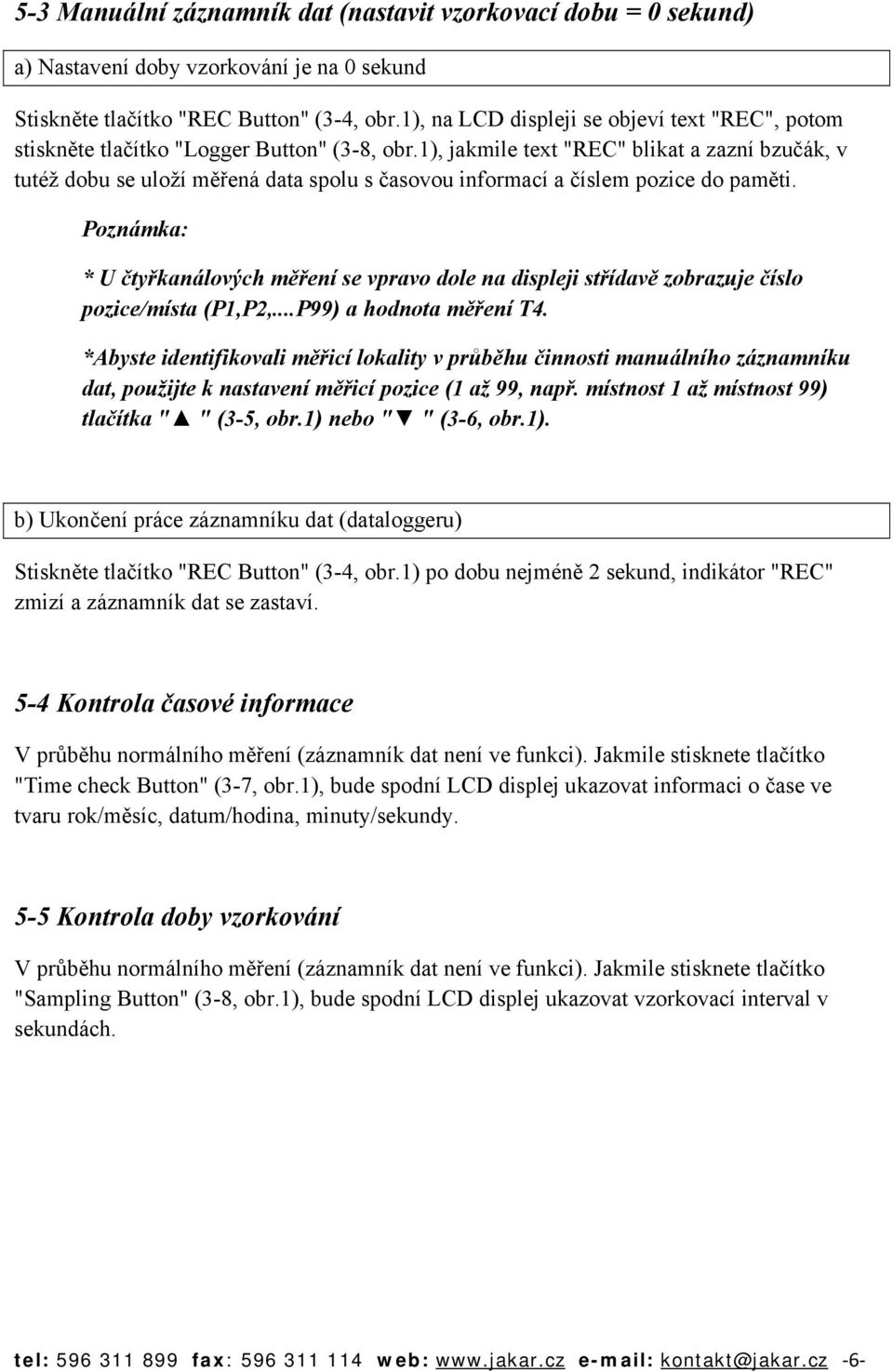

6 5-3 Manuální záznamník dat (nastavit vzorkovací dobu = 0 sekund) a) Nastavení doby vzorkování je na 0 sekund Stiskněte tlačítko "REC Button" (3-4, obr.1), na LCD displeji se objeví text "REC", potom stiskněte tlačítko "Logger Button" (3-8, obr.1), jakmile text "REC" blikat a zazní bzučák, v tutéž dobu se uloží měřená data spolu s časovou informací a číslem pozice do paměti. Poznámka: * U čtyřkanálových měření se vpravo dole na displeji střídavě zobrazuje číslo pozice/místa (P1,P2,...P99) a hodnota měření T4. *Abyste identifikovali měřicí lokality v průběhu činnosti manuálního záznamníku dat, použijte k nastavení měřicí pozice (1 až 99, např. místnost 1 až místnost 99) tlačítka " " (3-5, obr.1) nebo " " (3-6, obr.1). b) Ukončení práce záznamníku dat (dataloggeru) Stiskněte tlačítko "REC Button" (3-4, obr.1) po dobu nejméně 2 sekund, indikátor "REC" zmizí a záznamník dat se zastaví. 5-4 Kontrola časové informace V průběhu normálního měření (záznamník dat není ve funkci). Jakmile stisknete tlačítko "Time check Button" (3-7, obr.1), bude spodní LCD displej ukazovat informaci o čase ve tvaru rok/měsíc, datum/hodina, minuty/sekundy. 5-5 Kontrola doby vzorkování V průběhu normálního měření (záznamník dat není ve funkci). Jakmile stisknete tlačítko "Sampling Button" (3-8, obr.1), bude spodní LCD displej ukazovat vzorkovací interval v sekundách. tel: fax: web: kontakt@jakar.cz 6

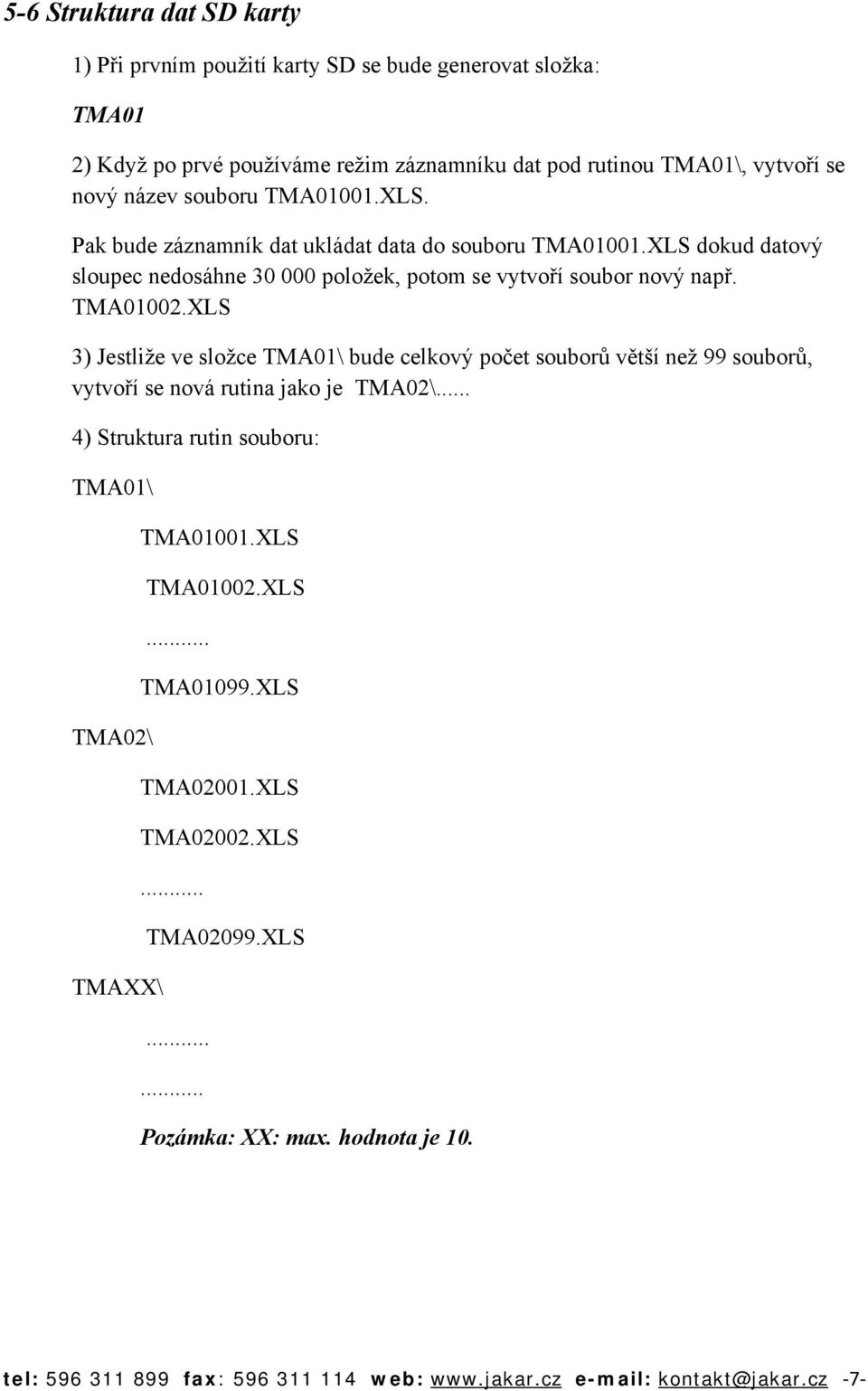

7 5-6 Struktura dat SD karty 1) Při prvním použití karty SD se bude generovat složka: TMA01 2) Když po prvé používáme režim záznamníku dat pod rutinou TMA01\, vytvoří se nový název souboru TMA01001.XLS. Pak bude záznamník dat ukládat data do souboru TMA01001.XLS dokud datový sloupec nedosáhne položek, potom se vytvoří soubor nový např. TMA01002.XLS 3) Jestliže ve složce TMA01\ bude celkový počet souborů větší než 99 souborů, vytvoří se nová rutina jako je TMA02\... 4) Struktura rutin souboru: TMA01\ TMA02\ TMAXX\ TMA01001.XLS TMA01002.XLS TMA01099.XLS TMA02001.XLS TMA02002.XLS TMA02099.XLS Pozámka: XX: max. hodnota je 10. tel: fax: web: 7
