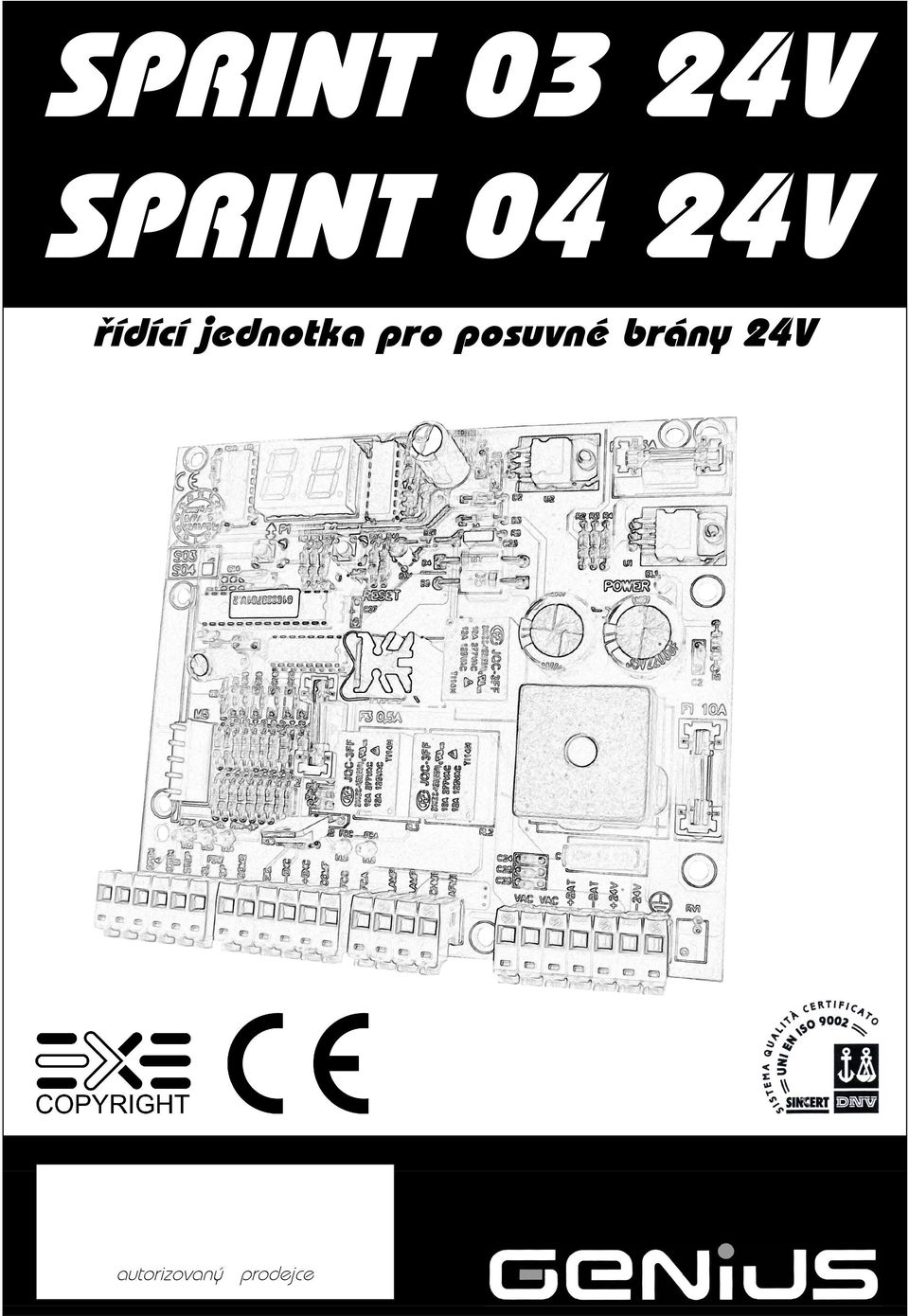

1 SPRINT 03 24V SPRINT 04 24V řídící jednotka pro posuvné brány 24V autorizovaný prodejce

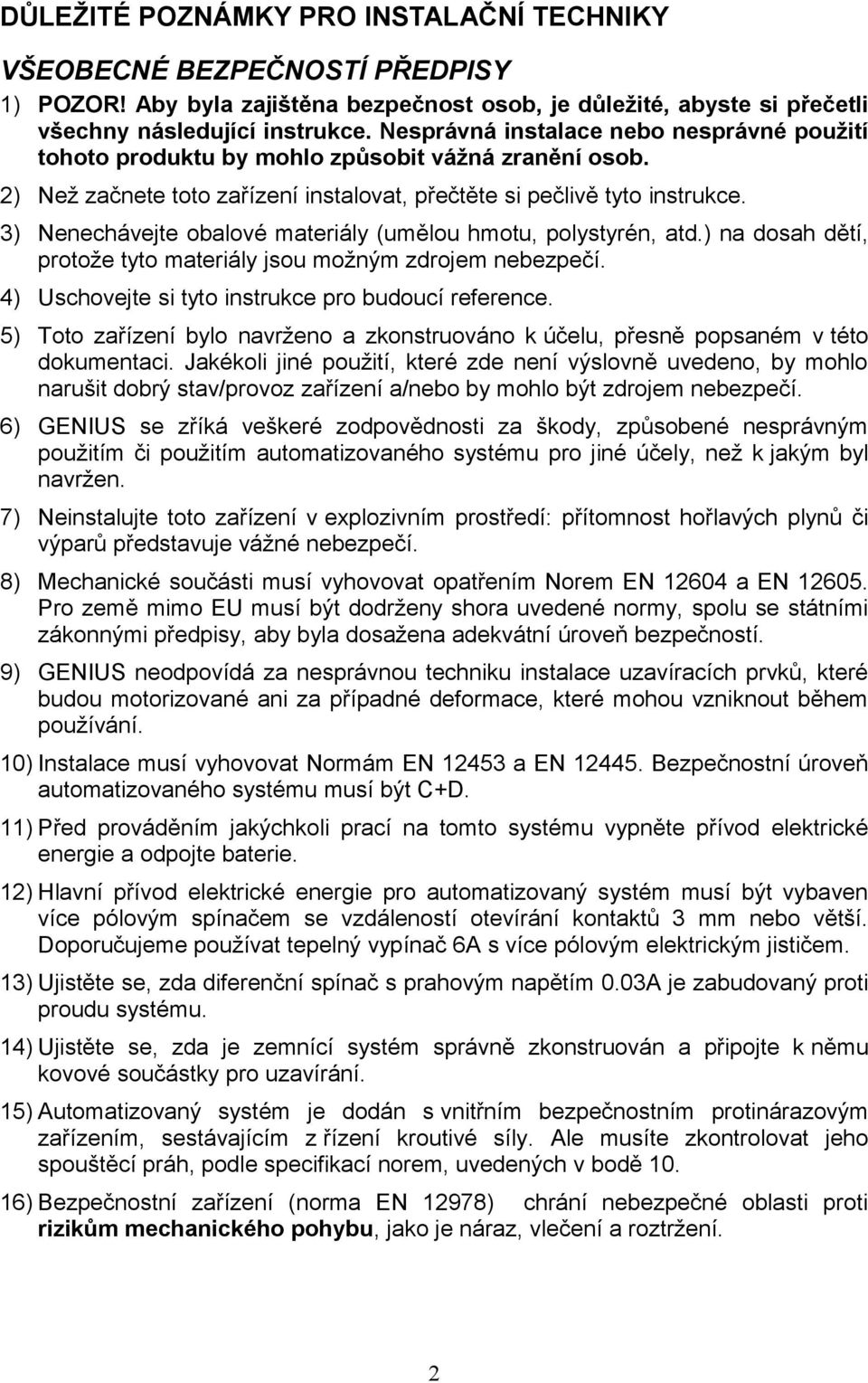

2 DŮLEŽITÉ POZNÁMKY PRO INSTALAČNÍ TECHNIKY VŠEOBECNÉ BEZPEČNOSTÍ PŘEDPISY 1) POZOR! Aby byla zajištěna bezpečnost osob, je důležité, abyste si přečetli všechny následující instrukce. Nesprávná instalace nebo nesprávné použití tohoto produktu by mohlo způsobit vážná zranění osob. 2) Než začnete toto instalovat, přečtěte si pečlivě tyto instrukce. 3) Nenechávejte obalové materiály (umělou hmotu, polystyrén, atd.) na dosah dětí, protože tyto materiály jsou možným zdrojem nebezpečí. 4) Uschovejte si tyto instrukce pro budoucí reference. 5) Toto bylo navrženo a zkonstruováno k účelu, přesně popsaném v této dokumentaci. Jakékoli jiné použití, které zde není výslovně uvedeno, by mohlo narušit dobrý stav/provoz a/nebo by mohlo být zdrojem nebezpečí. 6) GENIUS se zříká veškeré zodpovědnosti za škody, způsobené nesprávným použitím či použitím automatizovaného systému pro jiné účely, než k jakým byl navržen. 7) Neinstalujte toto v explozivním prostředí: přítomnost hořlavých plynů či výparů představuje vážné nebezpečí. 8) Mechanické součásti musí vyhovovat opatřením Norem EN a EN Pro země mimo EU musí být dodrženy shora uvedené normy, spolu se státními zákonnými předpisy, aby byla dosažena adekvátní úroveň bezpečností. 9) GENIUS neodpovídá za nesprávnou techniku instalace uzavíracích prvků, které budou motorizované ani za případné deformace, které mohou vzniknout během používání. 10) Instalace musí vyhovovat Normám EN a EN Bezpečnostní úroveň automatizovaného systému musí být C+D. 11) Před prováděním jakýchkoli prací na tomto systému vypněte přívod elektrické energie a odpojte baterie. 12) Hlavní přívod elektrické energie pro automatizovaný systém musí být vybaven více pólovým spínačem se vzdáleností otevírání kontaktů 3 mm nebo větší. Doporučujeme používat tepelný vypínač 6A s více pólovým elektrickým jističem. 13) Ujistěte se, zda diferenční spínač s prahovým napětím 0.03A je zabudovaný proti proudu systému. 14) Ujistěte se, zda je zemnící systém správně zkonstruován a připojte k němu kovové součástky pro uzavírání. 15) Automatizovaný systém je dodán s vnitřním bezpečnostním protinárazovým m, sestávajícím z řízení kroutivé síly. Ale musíte zkontrolovat jeho spouštěcí práh, podle specifikací norem, uvedených v bodě ) Bezpečnostní (norma EN 12978) chrání nebezpečné oblasti proti rizikům mechanického pohybu, jako je náraz, vlečení a roztržení. 2

3 17) Pro každý systém doporučujeme použít alespoň jeden blinkr, varovné světlo adekvátně upevněné k rámu struktury, spolu se mi, uvedenými v bodu ) GENIUS se zříká jakékoli zodpovědnosti, týkající se bezpečnosti a účinného fungování automatizovaného systému, pokud se používají součástky, které nevyrobila firma GENIUS. 19) Při údržbě používejte pouze originální součástky firmy GENIUS. 20) Žádným způsobem nemodifikujte součástky automatizovaného systému. 21) Instalační technik předá všechny informace, týkající se manuálního řízení systému v případě nouze a předá uživateli instrukční manuál, doručený společně s tímto výrobkem. 22) Při provozu tohoto nenechte děti ani dospělé osoby zdržovat se poblíž. 23) Uchovávejte dálkové ovladače a ostatní rázové generátory mimo dosah dětí, abyste zabránili nechtěnému spuštění automatizovaného systému. 24) Průchod mezi křídly vrat je povolen pouze při úplném otevření vrat. 25) Uživatel se nesmí pokoušet o opravu jakéhokoli druhu a ke všem takovýmto činnostem musí povolat kvalifikovaný personál. 26) Všechno, co není výslovně specifikováno v těchto instrukcích, není povoleno. 3

4 OBSAH DŮLEŽITÉ POZNÁMKY PRO INSTALAČNÍ TECHNIKY...2 PROHLÁŠENÍ O SHODĚ EC HLAVNÍ VLASTNOSTI TECHNICKÉ SPECIFIKACE PŘEDBĚŽNÉ NASTAVENÍ PŘIPOJENÍ A PROVOZ INSTALACE KARTY PŘIJÍMAČE PRO DÁLKOVÉ OVLÁDÁNÍ KONTROLKY PROVOZ DISPLEJE SEŘÍZENÍ PROVOZNÍCH PARAMETRŮ PROGRAMOVÁNÍ PROVOZ ELEKTRONICKÉ SPOJKY OCHRANNÉ POJISTKY NÁKRES NAPOJENÍ PROVOZNÍ PROGRAMY...14 PROHLÁŠENÍ O SHODĚ EC Výrobce: Adresa: Prohlašuje, že: GENIUS S.p.A. Via Padre Elzi Grassobbio Bergamo Itálie SPRINT 03 electronic vyhovuje základním bezpečnostním požadavkům následujících směrnic EEC: 73/23 EEC a následný dodatek 93/68 EEC. 89/336 EEC a následné dodatky 992/31 EEC a 93/68 EEC. Poznámky: Tyto výrobky podstoupily zkušební procedury, provedené ve standardních podmínkách (všechny výrobky, vyrobené firmou GENIUS S.p.A.) Grassobbio,

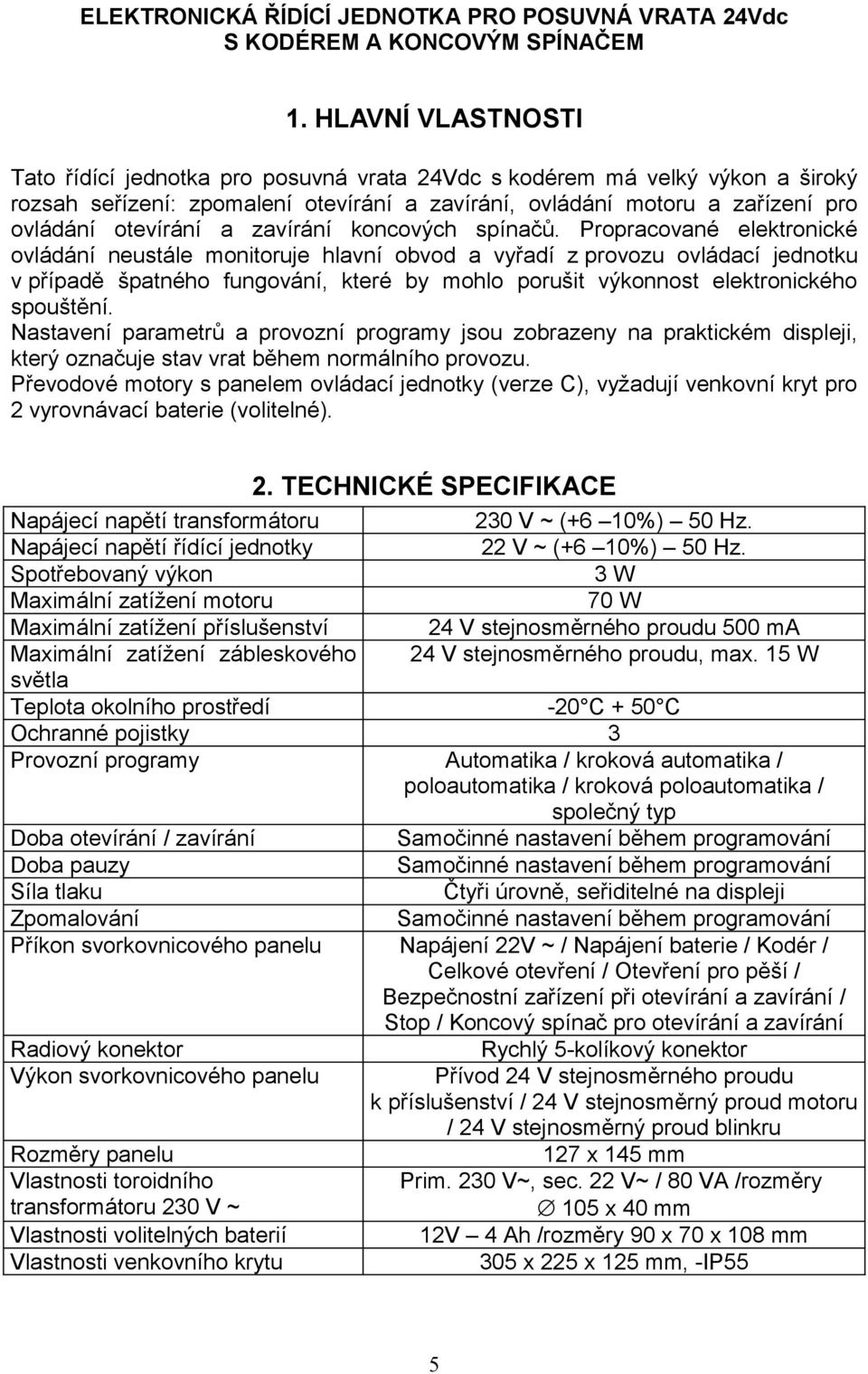

5 ELEKTRONICKÁ ŘÍDÍCÍ JEDNOTKA PRO POSUVNÁ VRATA 24Vdc S KODÉREM A KONCOVÝM SPÍNAČEM 1. HLAVNÍ VLASTNOSTI Tato řídící jednotka pro posuvná vrata 24Vdc s kodérem má velký výkon a široký rozsah seřízení: zpomalení otevírání a zavírání, ovládání motoru a pro ovládání otevírání a zavírání koncových spínačů. Propracované elektronické ovládání neustále monitoruje hlavní obvod a vyřadí z provozu ovládací jednotku v případě špatného fungování, které by mohlo porušit výkonnost elektronického spouštění. Nastavení parametrů a provozní programy jsou zobrazeny na praktickém displeji, který označuje stav vrat během normálního provozu. Převodové motory s panelem ovládací jednotky (verze C), vyžadují venkovní kryt pro 2 vyrovnávací baterie (volitelné). 2. TECHNICKÉ SPECIFIKACE Napájecí napětí transformátoru 230 V ~ (+6 10%) 50 Hz. Napájecí napětí řídící jednotky 22 V ~ (+6 10%) 50 Hz. Spotřebovaný výkon 3 W Maximální zatížení motoru 70 W Maximální zatížení příslušenství 24 V stejnosměrného proudu 500 ma Maximální zatížení zábleskového 24 V stejnosměrného proudu, max. 15 W světla Teplota okolního prostředí -20 C + 50 C Ochranné pojistky 3 Provozní programy Automatika / kroková automatika / poloautomatika / kroková poloautomatika / společný typ Doba otevírání / zavírání Samočinné nastavení během programování Doba pauzy Samočinné nastavení během programování Síla tlaku Čtyři úrovně, seřiditelné na displeji Zpomalování Samočinné nastavení během programování Příkon svorkovnicového panelu Napájení 22V ~ / Napájení baterie / Kodér / Celkové otevření / Otevření pro pěší / Bezpečnostní při otevírání a zavírání / Stop / Koncový spínač pro otevírání a zavírání Radiový konektor Rychlý 5-kolíkový konektor Výkon svorkovnicového panelu Přívod 24 V stejnosměrného proudu k příslušenství / 24 V stejnosměrný proud motoru / 24 V stejnosměrný proud blinkru Rozměry panelu 127 x 145 mm Vlastnosti toroidního transformátoru 230 V ~ Prim. 230 V~, sec. 22 V~ / 80 VA /rozměry 105 x 40 mm Vlastnosti volitelných baterií 12V 4 Ah /rozměry 90 x 70 x 108 mm Vlastnosti venkovního krytu 305 x 225 x 125 mm, -IP55 5

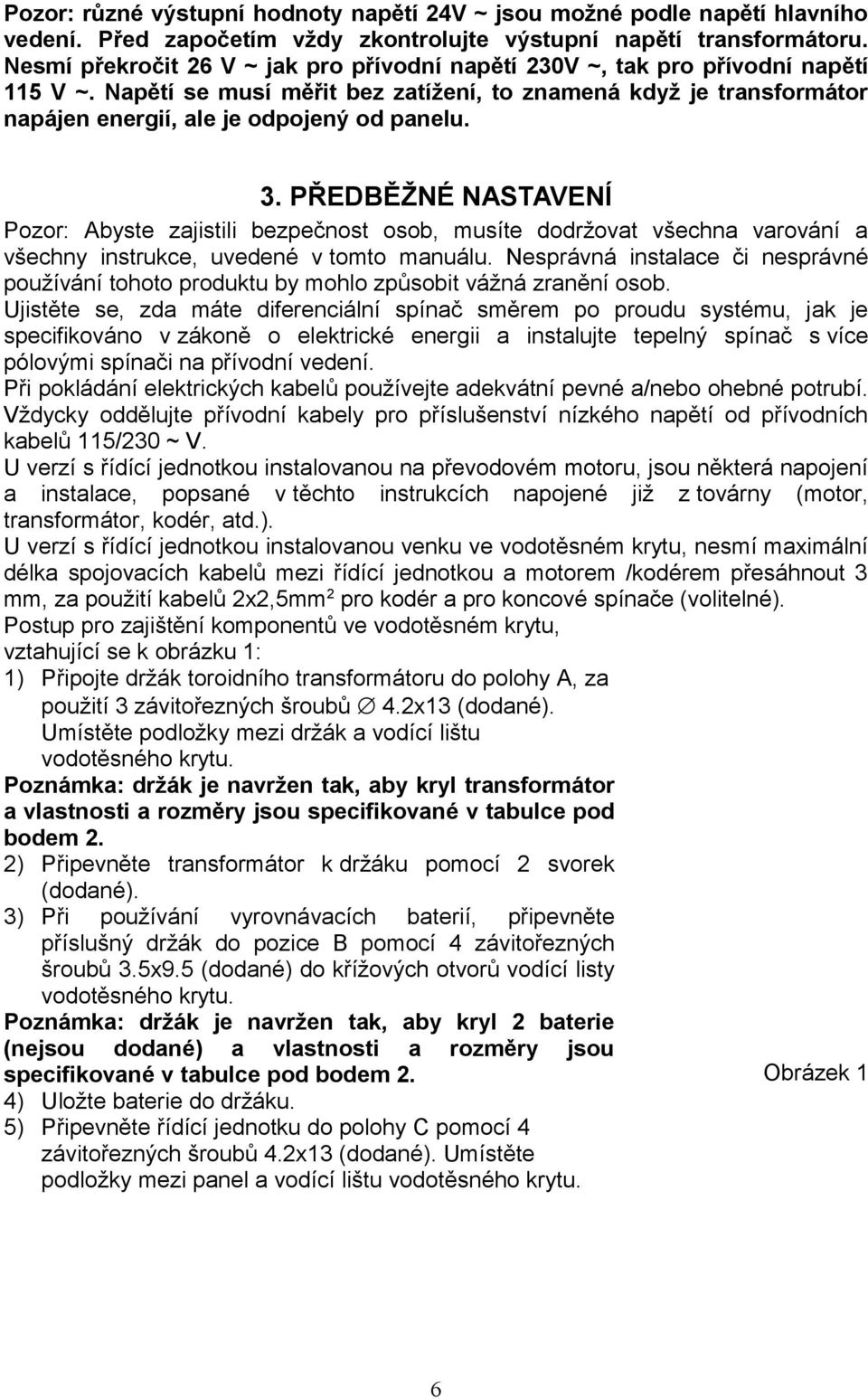

6 Pozor: různé výstupní hodnoty napětí 24V ~ jsou možné podle napětí hlavního vedení. Před započetím vždy zkontrolujte výstupní napětí transformátoru. Nesmí překročit 26 V ~ jak pro přívodní napětí 230V ~, tak pro přívodní napětí 115 V ~. Napětí se musí měřit bez zatížení, to znamená když je transformátor napájen energií, ale je odpojený od panelu. 3. PŘEDBĚŽNÉ NASTAVENÍ Pozor: Abyste zajistili bezpečnost osob, musíte dodržovat všechna varování a všechny instrukce, uvedené v tomto manuálu. Nesprávná instalace či nesprávné používání tohoto produktu by mohlo způsobit vážná zranění osob. Ujistěte se, zda máte diferenciální spínač směrem po proudu systému, jak je specifikováno v zákoně o elektrické energii a instalujte tepelný spínač s více pólovými spínači na přívodní vedení. Při pokládání elektrických kabelů používejte adekvátní pevné a/nebo ohebné potrubí. Vždycky oddělujte přívodní kabely pro příslušenství nízkého napětí od přívodních kabelů 115/230 ~ V. U verzí s řídící jednotkou instalovanou na převodovém motoru, jsou některá napojení a instalace, popsané v těchto instrukcích napojené již z továrny (motor, transformátor, kodér, atd.). U verzí s řídící jednotkou instalovanou venku ve vodotěsném krytu, nesmí maximální délka spojovacích kabelů mezi řídící jednotkou a motorem /kodérem přesáhnout 3 mm, za použití kabelů 2x2,5mm 2 pro kodér a pro koncové spínače (volitelné). Postup pro zajištění komponentů ve vodotěsném krytu, vztahující se k obrázku 1: 1) Připojte držák toroidního transformátoru do polohy A, za použití 3 závitořezných šroubů 4.2x13 (dodané). Umístěte podložky mezi držák a vodící lištu vodotěsného krytu. držák je navržen tak, aby kryl transformátor a vlastnosti a rozměry jsou specifikované v tabulce pod bodem 2. 2) Připevněte transformátor k držáku pomocí 2 svorek (dodané). 3) Při používání vyrovnávacích baterií, připevněte příslušný držák do pozice B pomocí 4 závitořezných šroubů 3.5x9.5 (dodané) do křížových otvorů vodící listy vodotěsného krytu. držák je navržen tak, aby kryl 2 baterie (nejsou dodané) a vlastnosti a rozměry jsou specifikované v tabulce pod bodem 2. Obrázek 1 4) Uložte baterie do držáku. 5) Připevněte řídící jednotku do polohy C pomocí 4 závitořezných šroubů 4.2x13 (dodané). Umístěte podložky mezi panel a vodící lištu vodotěsného krytu. 6

7 4. PŘIPOJENÍ A PROVOZ 4.1. SVORKOVNICOVÝ PANEL M Otevření A Svorky A COM 2. Normálně otevřený kontakt. K těmto svorkám připojte jakékoli (tlačítko, tlačítko selektoru, atd.), které dává povel k úplnému otevření vrat. Provoz tohoto kontaktu je definován parametrem D. Otevřený impuls A, celkové otevření, má vždycky prioritu před částečným otevřením B. Při instalaci několika rázových generátorů připojte kontakty paralelně Otevření B Svorky B COM 2. Normálně otevřený kontakt. K těmto svorkám připojte jakékoli (tlačítko, tlačítko selektoru, atd.), které dává povel k částečnému otevření vrat. Částečné otevření není seřiditelné a rovná se 30% celkového otevření, uloženého v paměti. Otevřený impuls A, celkové otevření, má vždycky prioritu před částečným otevřením B. Při instalaci několika rázových generátorů připojte kontakty paralelně Povel STOP Svorky STOP COM 2. Normálně zavřený kontakt. K těmto svorkám připojte jakékoli bezpečnostní (tlačítko, tlačítko selektoru, atd.), které dává povel k zastavení pohybu vrat. Stav tohoto vstupu je signalizován kontrolkou LD2 STOP. Pokud nejsou připojena žádná STOP, vstup spojte přepojkou. Při instalaci několika STOP, připojte normálně zavřené kontakty sériově Bezpečnostní uzavírací Svorky FSW CL COM2. Normálně zavřený kontakt. K těmto svorkám připojte jakékoli bezpečnostní (fotobuňky, bezpečnostní zarážky, atd.), které musí obrátit pohyb vrat při maximálním otevření na zavírání vrat, nahraném v paměti. Stav tohoto vstupu je signalizován kontrolkou LD3 FSW-CL. Pokud nejsou připojena žádná bezpečnostní, vstup spojte přepojkou. Při instalaci několika, připojte normálně zavřené kontakty sériově Bezpečnostní otevírací Svorky FSW OP COM2. Normálně zavřený kontakt. K těmto svorkám připojte jakékoli bezpečnostní (fotobuňky, bezpečnostní zarážky, atd.), které musí řídit pohyb otevírání vrat zastavením pohybu. Po uvolnění bezpečnostního začne pohyb normálně a provede cyklus, který je nahraný v paměti. Stav tohoto vstupu je signalizován kontrolkou LD4 FSW-OP. 7

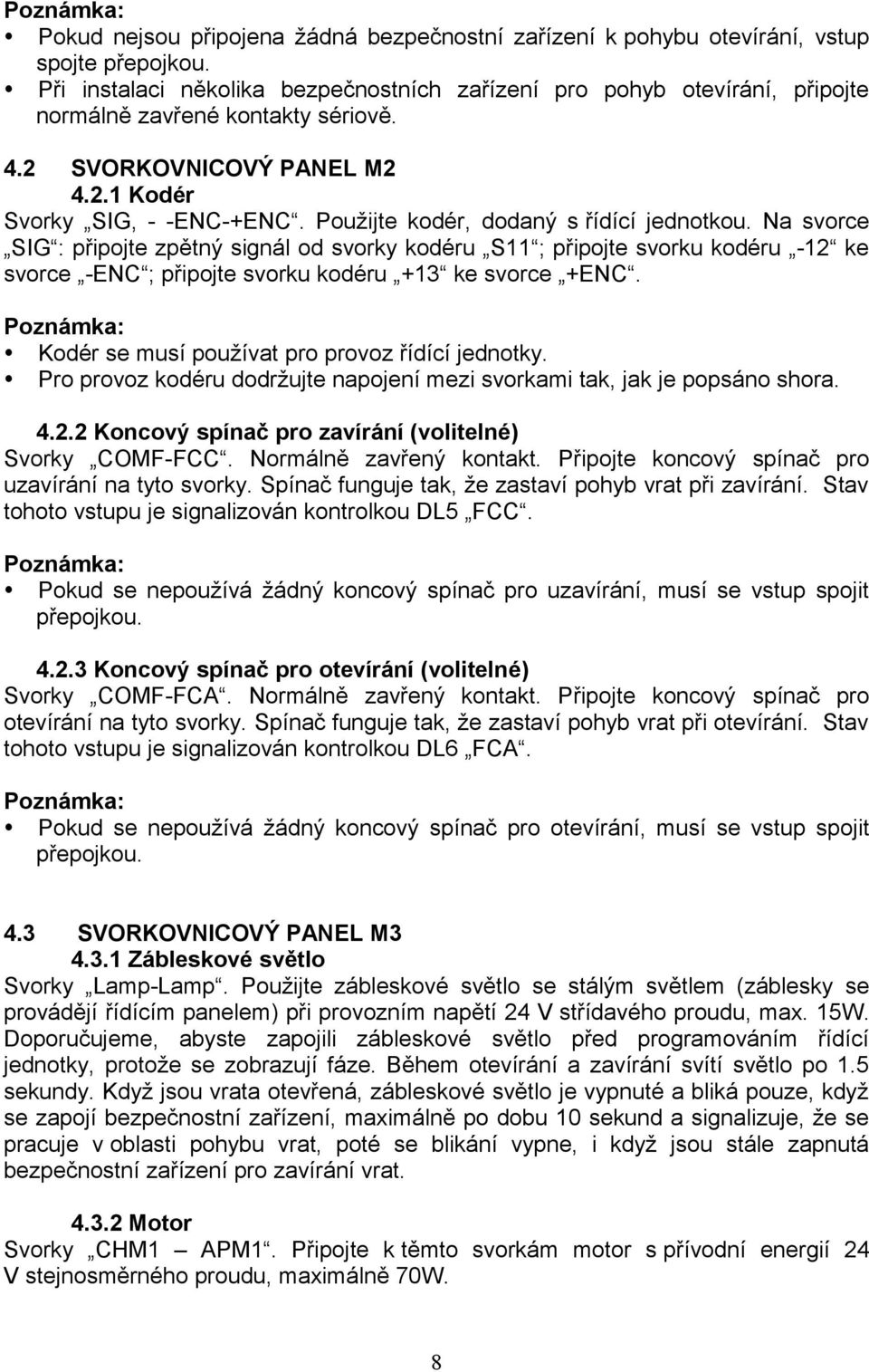

8 Pokud nejsou připojena žádná bezpečnostní k pohybu otevírání, vstup spojte přepojkou. Při instalaci několika pro pohyb otevírání, připojte normálně zavřené kontakty sériově. 4.2 SVORKOVNICOVÝ PANEL M Kodér Svorky SIG, - -ENC-+ENC. Použijte kodér, dodaný s řídící jednotkou. Na svorce SIG : připojte zpětný signál od svorky kodéru S11 ; připojte svorku kodéru -12 ke svorce -ENC ; připojte svorku kodéru +13 ke svorce +ENC. Kodér se musí používat pro provoz řídící jednotky. Pro provoz kodéru dodržujte napojení mezi svorkami tak, jak je popsáno shora Koncový spínač pro zavírání (volitelné) Svorky COMF-FCC. Normálně zavřený kontakt. Připojte koncový spínač pro uzavírání na tyto svorky. Spínač funguje tak, že zastaví pohyb vrat při zavírání. Stav tohoto vstupu je signalizován kontrolkou DL5 FCC. Pokud se nepoužívá žádný koncový spínač pro uzavírání, musí se vstup spojit přepojkou Koncový spínač pro otevírání (volitelné) Svorky COMF-FCA. Normálně zavřený kontakt. Připojte koncový spínač pro otevírání na tyto svorky. Spínač funguje tak, že zastaví pohyb vrat při otevírání. Stav tohoto vstupu je signalizován kontrolkou DL6 FCA. Pokud se nepoužívá žádný koncový spínač pro otevírání, musí se vstup spojit přepojkou. 4.3 SVORKOVNICOVÝ PANEL M Zábleskové světlo Svorky Lamp-Lamp. Použijte zábleskové světlo se stálým světlem (záblesky se provádějí řídícím panelem) při provozním napětí 24 V střídavého proudu, max. 15W. Doporučujeme, abyste zapojili zábleskové světlo před programováním řídící jednotky, protože se zobrazují fáze. Během otevírání a zavírání svítí světlo po 1.5 sekundy. Když jsou vrata otevřená, zábleskové světlo je vypnuté a bliká pouze, když se zapojí bezpečnostní, maximálně po dobu 10 sekund a signalizuje, že se pracuje v oblasti pohybu vrat, poté se blikání vypne, i když jsou stále zapnutá bezpečnostní pro zavírání vrat Motor Svorky CHM1 APM1. Připojte k těmto svorkám motor s přívodní energií 24 V stejnosměrného proudu, maximálně 70W. 8

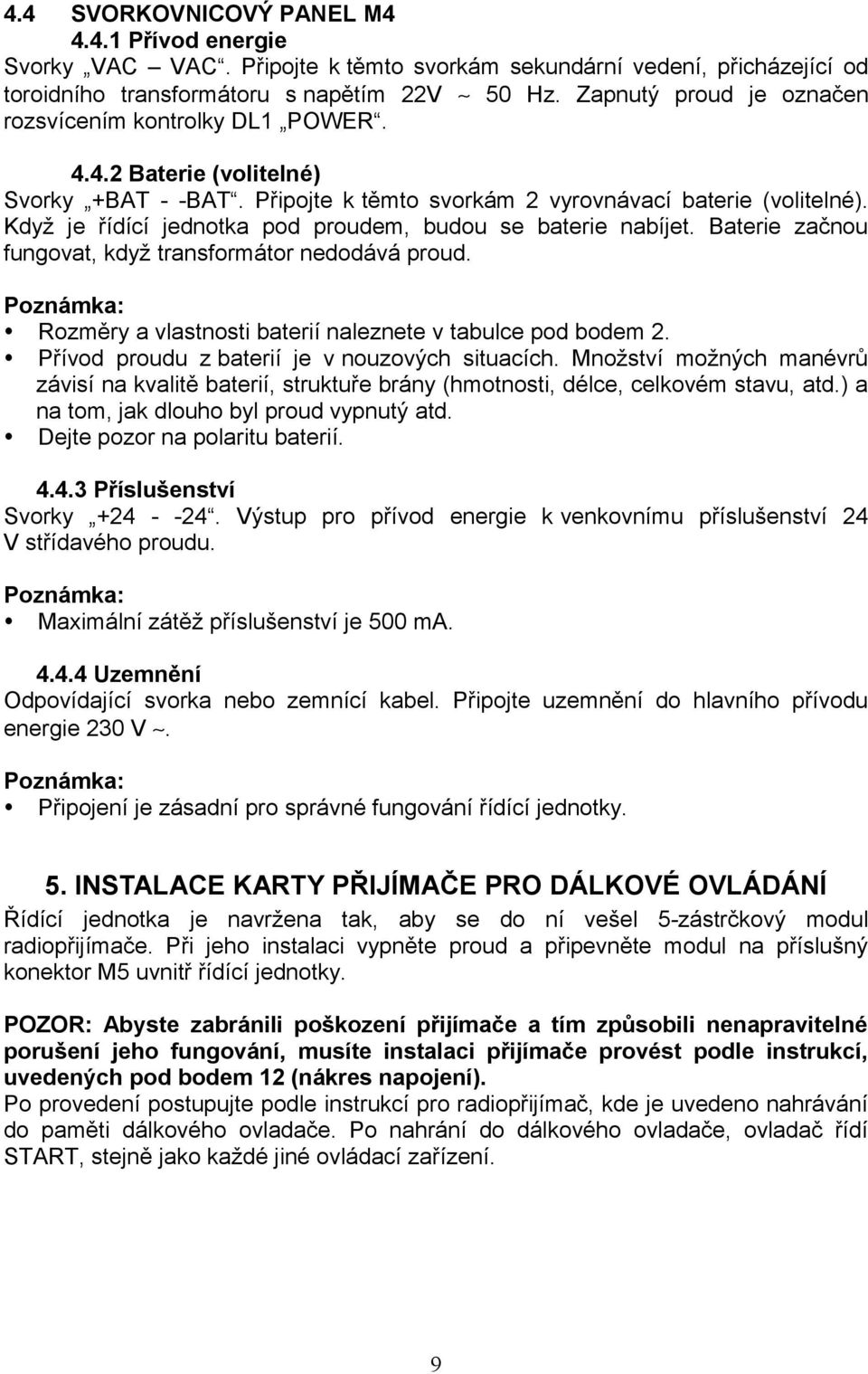

9 4.4 SVORKOVNICOVÝ PANEL M Přívod energie Svorky VAC VAC. Připojte k těmto svorkám sekundární vedení, přicházející od toroidního transformátoru s napětím 22V 50 Hz. Zapnutý proud je označen rozsvícením kontrolky DL1 POWER Baterie (volitelné) Svorky +BAT - -BAT. Připojte k těmto svorkám 2 vyrovnávací baterie (volitelné). Když je řídící jednotka pod proudem, budou se baterie nabíjet. Baterie začnou fungovat, když transformátor nedodává proud. Rozměry a vlastnosti baterií naleznete v tabulce pod bodem 2. Přívod proudu z baterií je v nouzových situacích. Množství možných manévrů závisí na kvalitě baterií, struktuře brány (hmotnosti, délce, celkovém stavu, atd.) a na tom, jak dlouho byl proud vypnutý atd. Dejte pozor na polaritu baterií Příslušenství Svorky Výstup pro přívod energie k venkovnímu příslušenství 24 V střídavého proudu. Maximální zátěž příslušenství je 500 ma Uzemnění Odpovídající svorka nebo zemnící kabel. Připojte uzemnění do hlavního přívodu energie 230 V. Připojení je zásadní pro správné fungování řídící jednotky. 5. INSTALACE KARTY PŘIJÍMAČE PRO DÁLKOVÉ OVLÁDÁNÍ Řídící jednotka je navržena tak, aby se do ní vešel 5-zástrčkový modul radiopřijímače. Při jeho instalaci vypněte proud a připevněte modul na příslušný konektor M5 uvnitř řídící jednotky. POZOR: Abyste zabránili poškození přijímače a tím způsobili nenapravitelné porušení jeho fungování, musíte instalaci přijímače provést podle instrukcí, uvedených pod bodem 12 (nákres napojení). Po provedení postupujte podle instrukcí pro radiopřijímač, kde je uvedeno nahrávání do paměti dálkového ovladače. Po nahrání do dálkového ovladače, ovladač řídí START, stejně jako každé jiné ovládací. 9

10 6. KONTROLKY KONTROLKA ZAPNUTO VYPNUTO DL1 POWER PROUD Řídící jednotka je napájena transformátorem Není dodávaná energie nebo je řídící jednotka napájena vyrovnávacími bateriemi DL2 STOP Ovládání není aktivované Ovládání je aktivované DL3 FSW CL Bezpečnostní nezapojené Bezpečnostní zapojené DL4 FSW - OP Bezpečnostní nezapojené Bezpečnostní zapojené DL5 FCC Koncový spínač pro Koncový spínač pro DL6 FCA zavírání nezapojený Koncový spínač pro otevírání nezapojený zavírání zapojený Koncový spínač pro otevírání zapojený Tučné písmo: stav kontrolek při zavřené bráně, řídící jednotka napájená transformátorem a koncové spínače zapojené. Pokud se koncové spínače nepoužívají, musí být příslušné kontakty spojeny přepojkou a DL5 a DL6 musí být vždy zapnuté (ON). 7. PROVOZ DISPLEJE Řídící jednotka má praktický displej ke zobrazování a programování provozních parametrů. Navíc neustále zobrazuje stav vrat během normální operace. Po zobrazení a seřízení parametrů ukazuje displej zvolené parametry vlevo a příslušné hodnoty vpravo. Obrázek 2 ukazuje příklad zobrazení parametru A s hodnotou 2. A2 Obrázek 2 Během normálního provozu displej zobrazuje stav vrat. Zobrazené hodnoty jsou uvedené v následující tabulce: ZOBRAZENÁ STAV VRAT HODNOTA Vrata v klidu OP Vrata se otevírají Otevřená vrata ve stavu klidu (pouze s možností automatického opětného zavírání viz následující odstavec). CL Vrata se zavírají Během programování zobrazuje displej po celou dobu hodnotu P,-. 10

11 8. SEŘÍZENÍ PROVOZNÍCH PARAMETRŮ Po provedení všech nezbytných zapojení, zapněte systém a zkontrolujte zda jsou všechny signalizační kontrolky ve stavu, uvedeném pod bodem 6. Chcete-li provádět seřízení parametrů, postupujte podle instrukcí uvedených níže: Displej zobrazuje hodnotu - - Stiskněte a držte tlačítko P2, dokud nebude displej zobrazovat název prvního parametru. Změnu hodnoty parametru provedete stisknutím tlačítka P1. Opětným stisknutím tlačítka P2 se dostanete k dalšímu parametru. Pokud uběhne 60 vteřin, aniž byste stiskli nějakou klávesu, řídící jednotka opustí režim seřizování. Můžete manuálně opustit režim seřizování tak, že projdete všemi parametry. Až bude displej zobrazovat - -, vrátili jste se k normálnímu provozu. Následující tabulka uvádí různé parametry a přičitatelné hodnoty. DISPLEJ POPIS Seřízení citlivosti elektronické spojky a sily motoru. Minimální síla motoru, citlivější k překážkám. A1 A2 A3 A4 Středně nízká síla motoru, malá citlivost k překážkám. Středně vysoká síla motoru, vysoká citlivost k překážkám. Vysoká síla motoru, vysoká citlivost k překážkám. Automatické opětné zavření: tato funkce umožňuje nebo vyřazuje automatické zavírání vrat. Vyřazeno CO CI Aktivováno Operace povelu A: tato funkce určuje chování tlačítka A (úplné otevření). Otevře / zavře / otevře do di Otevře / zastaví / zavře / zastaví Zpětný pohyb po zavírání: pokud je tato funkce aktivovaná, vrata provedou po zavření pohyb částečného otevření. To napomůže spouštěcímu a usnadní jeho možnou funkci. EO EI Vyřazeno Aktivováno Funkce Condo : pokud je tato funkce aktivovaná zatímco jsou vrata otevřená, je povel nastartování zablokován. Vyřazeno FO FI Aktivováno Percentuální bod zpomalení: tento parametr se používá k nastavení délky doby zpomalování, výběrem jedné ze dvou hodnot nastavení. 20% maxima otevírání, uložené v paměti HO HI 10% maxima otevírání, uložené v paměti Rychlost během fáze zpomalování: tento parametr se používá k nastavení 11

12 rychlostí motoru během fáze zpomalování, výběrem ze dvou hodnot.,0 Nízká, I Vysoká Provoz s koncovými spínači: tato funkce používají koncové spínače. Pouze s kodérem LO LI Kodér a koncový spínač je umožněna pouze pokud se 9. PROGRAMOVÁNÍ Během procedury programování ukládá řídící jednotka do paměti body mechanického zastavení během otevírání, zavírání a všech časů zastavení. Chceteli provést programování, pokračujte podle těchto instrukcí: Uvolněte převodový motor a uveďte vrata do poloviny pohybu otevření a pak převodový motor zablokujte. Zapněte řídící jednotku a zkontrolujte zda se na displeji zobrazí hodnota - -. Držte stisknuté tlačítko P2 po dobu asi 5 sekund řídící jednotka zobrazí hodnotu prvního parametru. Zadejte impuls A, použitím tlačítka a jakéhokoli dalšího, které dává povel k úplnému otevření brány. Displej zobrazí hodnotu P,- a vrata začnou manévr zavírání až k mechanické zarážce nebo ke koncovému spínači zavírání, pokud je dodán a aktivován (viz předchozí odstavec). Pozor: Jestliže je při programování prvním manévrem operátora otevírání, vypněte proud a přehoďte dráty, připojené ke svorkám CHM1 APM1. Opakujte proces programování od prvního bodu. Po pauze trvající asi 2 sekundy se vrata úplně otevřou, buď k mechanické zarážce nebo k příslušnému koncovému spínači. Pokud není automatické zavírání aktivované, znamená to, že programování skončilo a displej zobrazuje hodnotu - -. Řídící jednotka začne odpočítávat dobu pauzy. Po uplynutí požadované doby udejte další povel A, a vrata se začnou zavírat. Po zavření se také ukončí programování a displej zobrazí hodnotu - -. Displej zobrazuje hodnotu P,- během celé procedury programování. Zábleskové světlo zůstane rozsvícené a během celé doby programování nebude blikat. Během programování bude pohyb vrat zpomalený. 10. PROVOZ ELEKTRONICKÉ SPOJKY Je to velice důležité bezpečnostní. Nastavení zůstává dlouho neměnné, aniž by se opotřebovalo či pozměnilo nastavení. Je aktivní jak během zavírání, tak během otevírání. Pokud funguje, obrací pohyb, aniž by vyřadilo automatické zavírání, pokud je zapnuté. Jestliže pracuje dvakrát za sebou, dojde ke stavu STOP a vyřadí se všechny automatické povely. Je to proto, že pokud spojka funguje dvakrát, znamená 12

13 to, že překážka zůstává a bylo by tedy nebezpečné provádět nějaký další manévr, takže je uživatel nucen dát povel k otevření nebo zavření. Jestliže tato spojka funguje déle než 90 sekund po sobě, řídící jednotka nastaví stav NOUZE a provede kompletní otevření ve zpomaleném režimu až k bodu zastavení a potom se budou vrata automaticky zavírat tak, aby body zastavení zůstaly nezávisle opětně synchronizované. 11. OCHRANNÉ POJISTKY POJISTKA OCHRANA POJISTKA OCHRANA POJISTKA OCHRANA F1=T10A/250V Přívodní F2=T0.5A/250V F3=R0.5A/250 5x20 energie 22V 5x20 5x20 Napájení příslušenství a nabíječ baterií Výstup zábleskového světla 12. NÁKRES NAPOJENÍ Konektor přijímače Přijímač Uzemnění Ostatní bezpečnostní zavírání Přívod energie pro externí příslušenství Ostatní bezpečnostní otevírání Kodér Motor Baterie Zábleskové světlo Fotobuňky zavírání Ostatní bezpečnostní otevírání a zavírání Toroidní transformátor Fotobuňky otevírání a zavírání Černá FCA Modrá COM F Hnědá FCC Fotobuňky otevírání 13

14 13. PROVOZNÍ PROGRAMY Stav vrat Zavřená Otevření po pauze Zavírání Otevírání Stav vrat Zavřená Otevření po pauze Zavírání Otevírání Automatika A C=1 d=0 F=0 Impulsy Otevření A Otevření B Stop Otevření Otevře bránu a opět zavře po uplynutí pauzy Opět zavede čas pauzy Obrátí pohyb vrat Obrátí pohyb vrat Provede částečné otevření a opětné zavření po uplynutí pauzy Okamžitě znovu zavře bránu () zablokováno Zavření Zastaví operaci Zablokuje opětné zavření a při uvolnění opět zavře po 5 sekundách, jestliže uplynula doba pauzy. Viceversa, opět zavře, když nastavený čas pauzy uplynul. Otevření / zavření Zablokování povelů Zablokuje opětné zavření a při uvolnění opět zavře po 5 sekundách, jestliže uplynula doba pauzy. Vice-versa opět zavře, když nastavený čas pauzy uplynul. Zastaví operaci Obrátí pohyb Zastaví operaci obrátí pohyb Zastaví operaci Zastaví operaci a po uvolnění bude opět pokračovat Kroková automatika AP C=1 d=1 F=0 Impulsy Otevření A Otevření B Stop Otevření Otevře bránu a opět zavře po uplynutí pauzy Opět zavede čas pauzy Zastaví pohyb vrat a při dalším impulsu je otevře Zastaví pohyb vrat a při dalším impulsu je zavře Provede částečné otevření a opětné zavření po uplynutí pauzy Okamžitě znovu zavře bránu () zablokováno Zavření Zastaví operaci Zablokuje opětné zavření a při uvolnění opět zavře po 5 sekundách, jestliže uplynula doba pauzy. Viceversa, opět zavře, když nastavený čas pauzy uplynul. Zastaví operaci bude opět pokračovat Otevření / zavření Zablokování povelů Zablokuje opětné zavření a při uvolnění opět zavře po 5 sekundách, jestliže uplynula doba pauzy. Vice-versa, opět zavře, když nastavený čas pauzy uplynul. Zastaví operaci Obrátí pohyb Zastaví operaci obrátí pohyb Zastaví operaci Zastaví operaci a po uvolnění bude opět pokračovat Zastaví operaci bude opět pokračovat 14

15 Stav vrat Poloautomatika F C=0 d=0 F=0 Impulsy Otevření A Otevření B Stop Otevření Zavřená Otevře bránu Provede částečné otevření () zablokováno Otevřená Zavře Zavře bránu () zablokováno Zavírání Otevírání Stav vrat Obrátí pohyb vrat Obrátí pohyb vrat Zavření Otevření / zavření Zablokování povelů Zablokování povelů a při uvolnění opět zavře po 5 sekundách. Zastaví operaci Obrátí pohyb Zastaví operaci obrátí pohyb Zastaví operaci Zastaví operaci a po uvolnění bude opět pokračovat Kroková poloautomatika EP C=0 d=1 F=0 Impulsy Otevření A Otevření B Stop Otevření Zavřená Otevře bránu Provede částečné otevření () zablokováno Otevřená Zavře Zavře bránu () zablokováno Zavírání Otevírání Stav vrat Zavřená Otevření po pauze Zastaví pohyb vrat a při dalším impulsu je otevře Zastaví pohyb vrat a při dalším impulsu je zavře Zavření Zastaví operaci bude opět pokračovat Otevření / zavření Zablokování povelů Zablokování povelů a při uvolnění opět zavře po 5 sekundách. Zastaví operaci Obrátí pohyb vrat Zastaví operaci obrátí pohyb Zastaví operaci Zastaví operaci a po uvolnění bude opět pokračovat Program Condo C=1 d=0 F=1 Impulsy Otevření A Otevření B Stop Otevření Otevře bránu a po pauze ji zavře Opět zavede dobu pauzy Provede částečné otevření a po pauze ji zavře Okamžitě opět zavře bránu () zablokováno Zastaví operaci Zavírání Obrátí pohyb vrat Zastaví operaci Otevírání Zastaví operaci Zablokování povelů Zavření Zablokuje opětné zavírání a po uvolnění opět zavírá po 5 sekundách, jestliže uplynula doba pauzy. Viceversa, opět zavře, když uplynula stanovená doba pauzy. Zastaví operaci bude opět pokračovat Otevření / zavření Zablokuje opětné zavírání opět zavírá po 5 sekundách, jestliže uplynula doba pauzy. Vice-versa, opět zavře, když uplynula stanovená doba pauzy. Obrátí pohyb vrat Zastaví operaci a po uvolnění obrátí pohyb Zastaví operaci a Zastaví operaci a po po uvolnění bude uvolnění bude opět opět pokračovat pokračovat 15
