1 NÁDRŽ DODALA FIRMA 1. PROFESIONÁLNÍ INTERNETOVÝ ZEMĚDĚLSKÝ OBCHOD KATALOG VÝROBKŮ Kuštova 2001, Rakovník, tel.: Servis Call Centrum:

2 Obsah: FuelMaster... 3 FuelMaster Premium... 7 XTrack... 9 TruckMaster BlueMaster BlueMaster light BlueTruckMaster SlimLine Nádrže na topný olej Nádoby pro selektivní sběr odpadů Zásobníky na písek a sůl Záchytné palety (vany) pod sudy

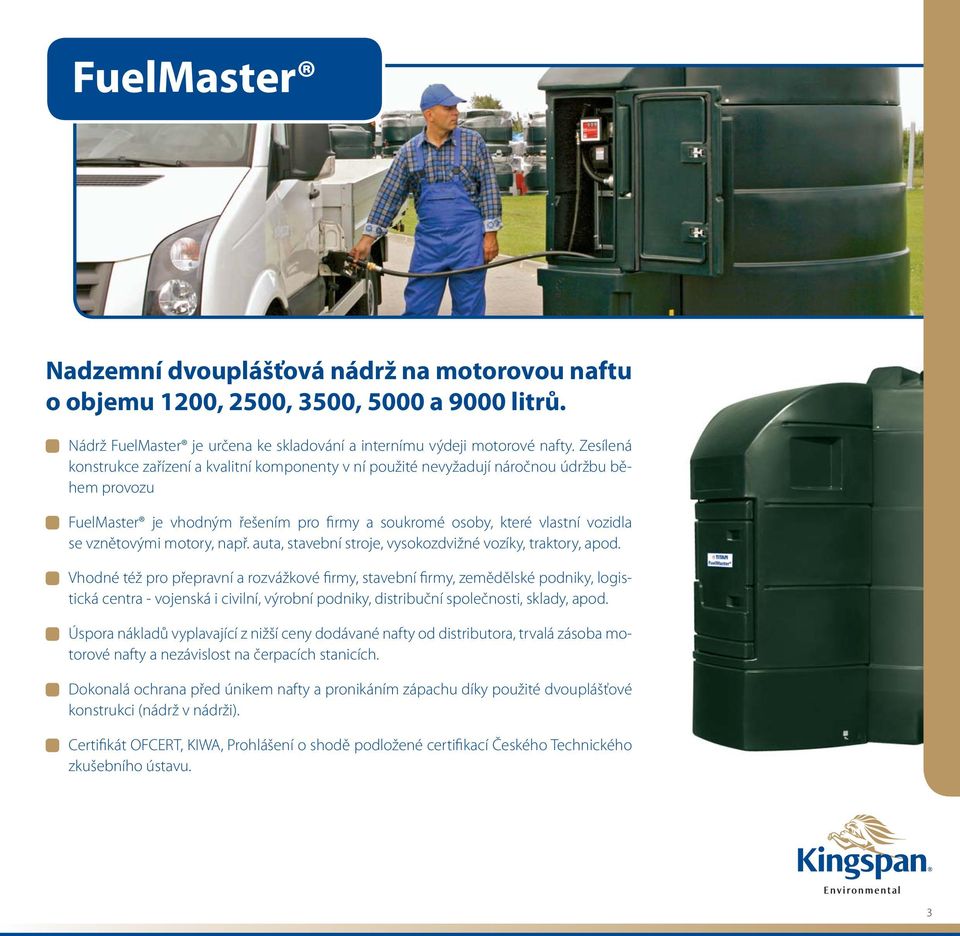

3 FuelMaster Nadzemní dvouplášťová nádrž na motorovou naftu o objemu 1200, 2500, 3500, 5000 a 9000 litrů. Nádrž FuelMaster je určena ke skladování a internímu výdeji motorové nafty. Zesílená konstrukce zařízení a kvalitní komponenty v ní použité nevyžadují náročnou údržbu během provozu FuelMaster je vhodným řešením pro firmy a soukromé osoby, které vlastní vozidla se vznětovými motory, např. auta, stavební stroje, vysokozdvižné vozíky, traktory, apod. Vhodné též pro přepravní a rozvážkové firmy, stavební firmy, zemědělské podniky, logistická centra - vojenská i civilní, výrobní podniky, distribuční společnosti, sklady, apod. Úspora nákladů vyplavající z nižší ceny dodávané nafty od distributora, trvalá zásoba motorové nafty a nezávislost na čerpacích stanicích. Dokonalá ochrana před únikem nafty a pronikáním zápachu díky použité dvouplášťové konstrukci (nádrž v nádrži). Certifikát OFCERT, KIWA, Prohlášení o shodě podložené certifikací Českého Technického zkušebního ústavu. 3

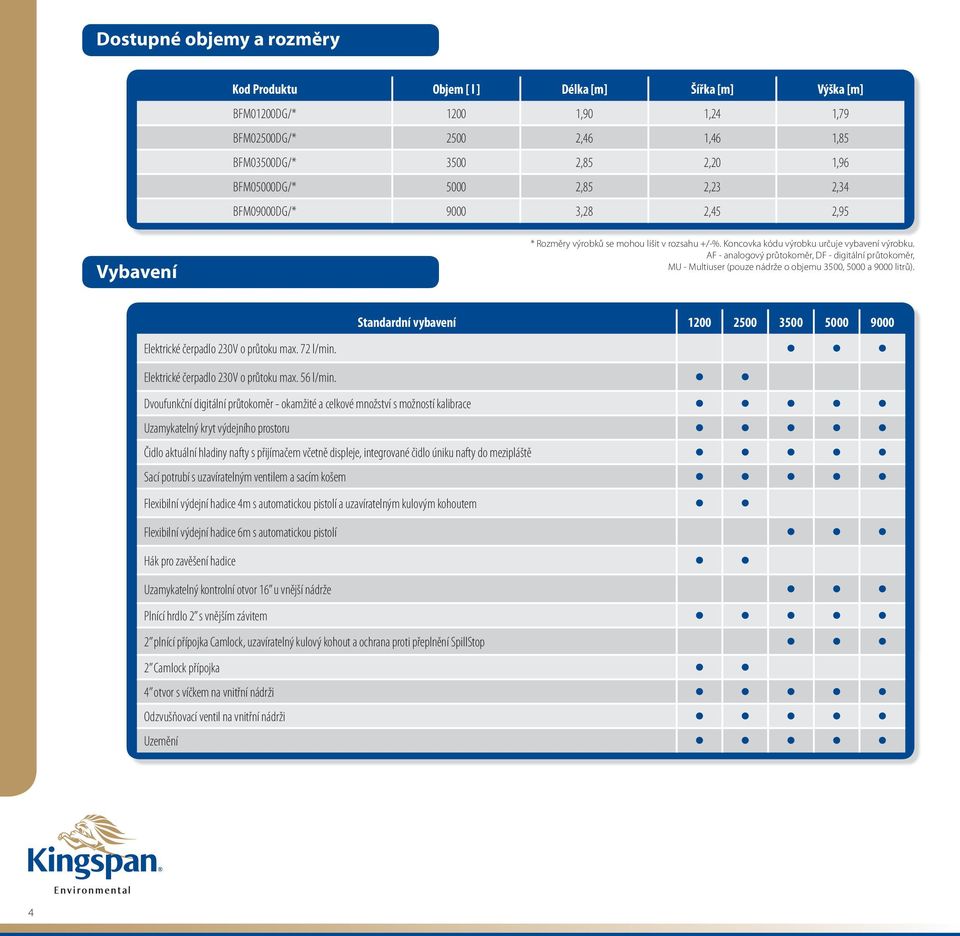

4 Dostupné objemy a rozměry Kod Produktu Objem [ l ] Délka Šířka Výška BFM01200DG/* ,90 1,24 1,79 BFM02500DG/* ,46 1,46 1,85 BFM03500DG/* ,85 2,20 1,96 BFM05000DG/* ,85 2,23 2,34 BFM09000DG/* ,28 2,45 2,95 Vybavení * Rozměry výrobků se mohou lišit v rozsahu +/-%. Koncovka kódu výrobku určuje vybavení výrobku. AF - analogový průtokoměr, DF - digitální průtokoměr, MU - Multiuser (pouze nádrže o objemu 3500, 5000 a 9000 litrů). Standardní vybavení Elektrické čerpadlo 230V o průtoku max. 72 l/min. Elektrické čerpadlo 230V o průtoku max. 56 l/min. Dvoufunkční digitální průtokoměr - okamžité a celkové množství s možností kalibrace Uzamykatelný kryt výdejního prostoru Čidlo aktuální hladiny nafty s přijímačem včetně displeje, integrované čidlo úniku nafty do mezipláště Sací potrubí s uzavíratelným ventilem a sacím košem Flexibilní výdejní hadice 4m s automatickou pistolí a uzavíratelným kulovým kohoutem Flexibilní výdejní hadice 6m s automatickou pistolí Hák pro zavěšení hadice Uzamykatelný kontrolní otvor 16 u vnější nádrže Plnící hrdlo 2 s vnějším závitem 2 plnící přípojka Camlock, uzavíratelný kulový kohout a ochrana proti přeplnění SpillStop 2 Camlock přípojka 4 otvor s víčkem na vnitřní nádrži Odzvušňovací ventil na vnitřní nádrži Uzemění 4

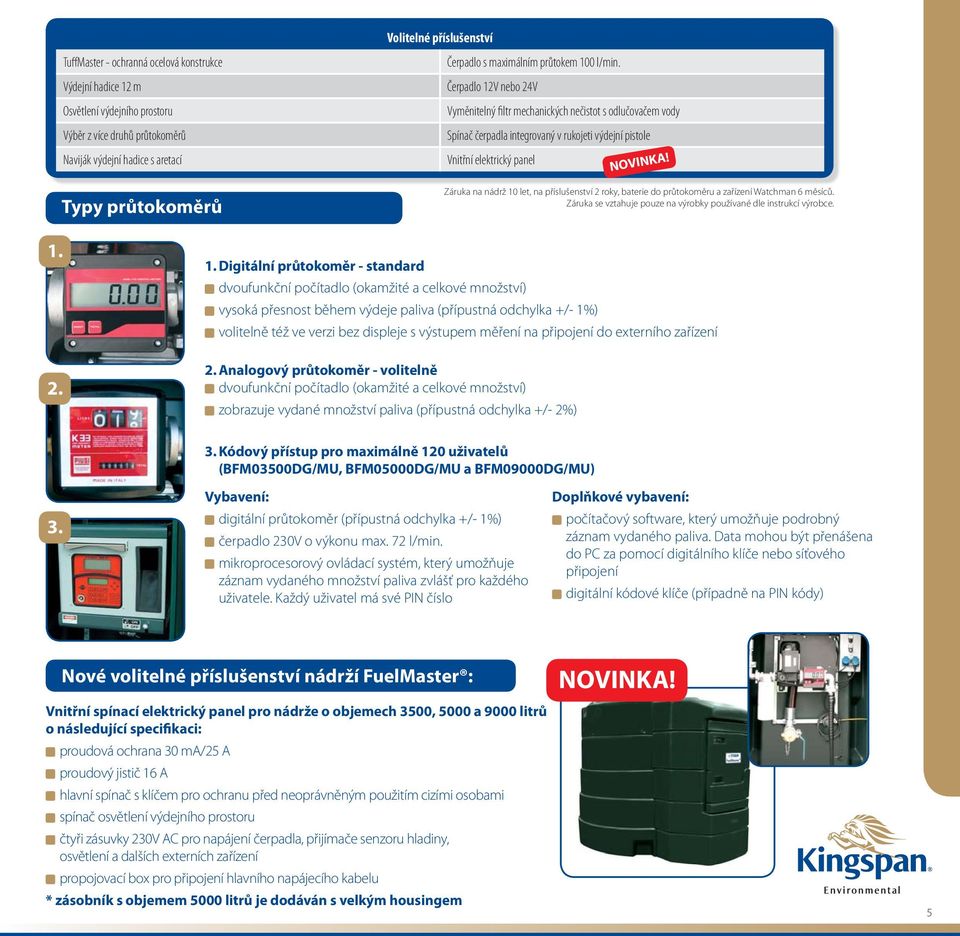

5 Volitelné příslušenství TuffMaster - ochranná ocelová konstrukce Výdejní hadice 12 m Osvětlení výdejního prostoru Výběr z více druhů průtokoměrů Naviják výdejní hadice s aretací Typy průtokoměrů Čerpadlo s maximálním průtokem 100 l/min. Čerpadlo 12V nebo 24V Vyměnitelný filtr mechanických nečistot s odlučovačem vody Spínač čerpadla integrovaný v rukojeti výdejní pistole Vnitřní elektrický panel NOVINKA! Záruka na nádrž 10 let, na příslušenství 2 roky, baterie do průtokoměru a zařízení Watchman 6 měsíců. Záruka se vztahuje pouze na výrobky používané dle instrukcí výrobce Digitální průtokoměr - standard dvoufunkční počítadlo (okamžité a celkové množství) vysoká přesnost během výdeje paliva (přípustná odchylka +/- 1%) volitelně též ve verzi bez displeje s výstupem měření na připojení do externího zařízení 2. Analogový průtokoměr - volitelně dvoufunkční počítadlo (okamžité a celkové množství) zobrazuje vydané množství paliva (přípustná odchylka +/- 2%) 3. Kódový přístup pro maximálně 120 uživatelů (BFM03500DG/MU, BFM05000DG/MU a BFM09000DG/MU) 3. Vybavení: digitální průtokoměr (přípustná odchylka +/- 1%) čerpadlo 230V o výkonu max. 72 l/min. mikroprocesorový ovládací systém, který umožňuje záznam vydaného množství paliva zvlášť pro každého uživatele. Každý uživatel má své PIN číslo Doplňkové vybavení: počítačový software, který umožňuje podrobný záznam vydaného paliva. Data mohou být přenášena do PC za pomocí digitálního klíče nebo síťového připojení digitální kódové klíče (případně na PIN kódy) Nové volitelné příslušenství nádrží FuelMaster : Vnitřní spínací elektrický panel pro nádrže o objemech 3500, 5000 a 9000 litrů o následující specifikaci: proudová ochrana 30 ma/25 A proudový jistič 16 A hlavní spínač s klíčem pro ochranu před neoprávněným použitím cizími osobami spínač osvětlení výdejního prostoru čtyři zásuvky 230V AC pro napájení čerpadla, přijímače senzoru hladiny, osvětlení a dalších externích zařízení propojovací box pro připojení hlavního napájecího kabelu * zásobník s objemem 5000 litrů je dodáván s velkým housingem NOVINKA! 5

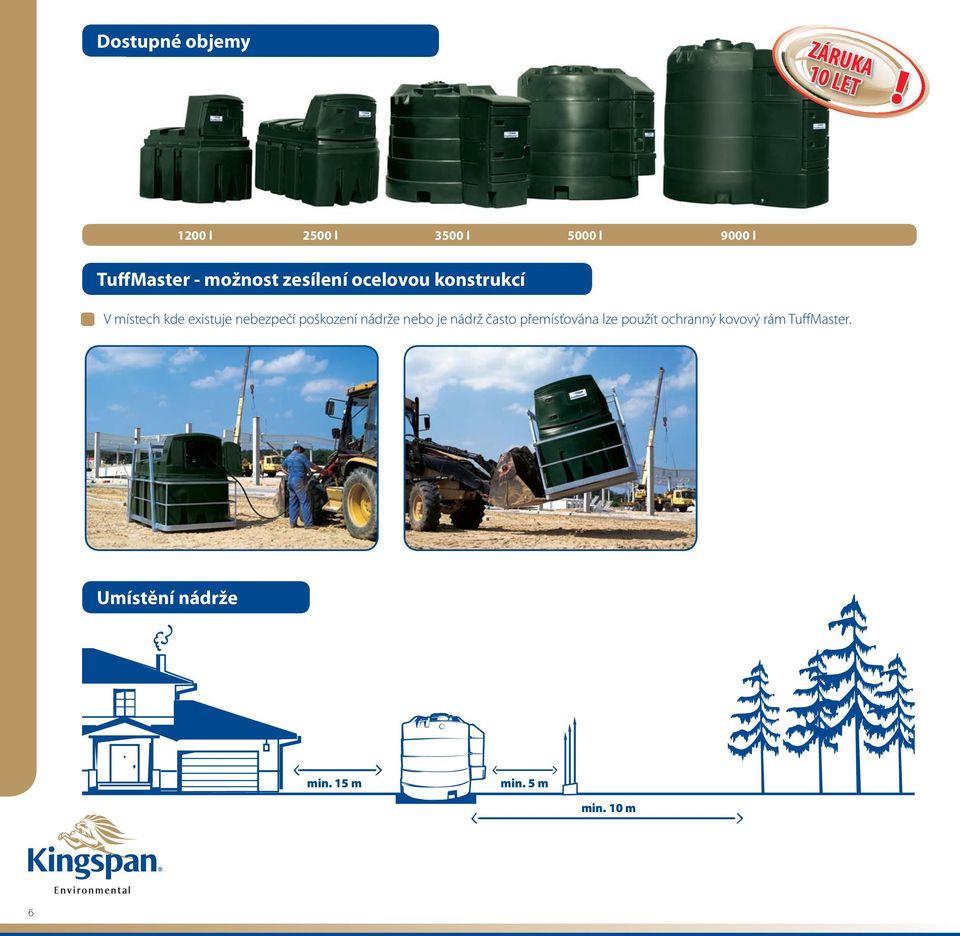

6 Dostupné objemy ZÁRUKA LET L T! 1200 l 2500 l 3500 l 5000 l 9000 l TuffMaster - možnost zesílení ocelovou konstrukcí V místech kde existuje nebezpečí poškození nádrže nebo je nádrž často přemísťována lze použít ochranný kovový rám TuffMaster. Umístění nádrže min. 15 m min. 5 m min. 10 m 6

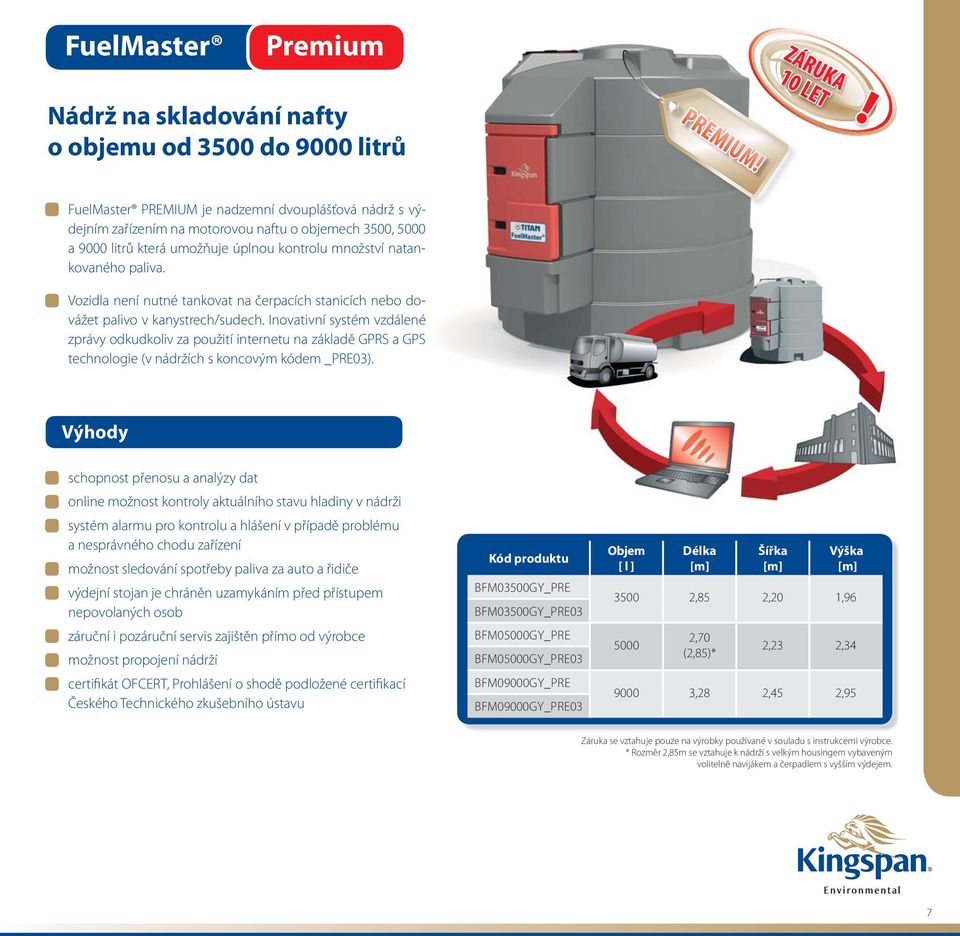

7 FuelMaster Premium Nádrž na skladování nafty o objemu od 3500 do 9000 litrů PREMIUM! ZÁRUKA LET L! FuelMaster PREMIUM je nadzemní dvouplášťová nádrž s výdejním zařízením na motorovou naftu o objemech 3500, 5000 a 9000 litrů která umožňuje úplnou kontrolu množství natankovaného paliva. Vozidla není nutné tankovat na čerpacích stanicích nebo dovážet palivo v kanystrech/sudech. Inovativní systém vzdálené zprávy odkudkoliv za použití internetu na základě GPRS a GPS technologie (v nádržích s koncovým kódem _PRE03). Výhody schopnost přenosu a analýzy dat online možnost kontroly aktuálního stavu hladiny v nádrži systém alarmu pro kontrolu a hlášení v případě problému a nesprávného chodu zařízení možnost sledování spotřeby paliva za auto a řidiče výdejní stojan je chráněn uzamykáním před přístupem nepovolaných osob záruční i pozáruční servis zajištěn přímo od výrobce možnost propojení nádrží certifikát OFCERT, Prohlášení o shodě podložené certifikací Českého Technického zkušebního ústavu Kód produktu BFM03500GY_PRE BFM03500GY_PRE03 BFM05000GY_PRE BFM05000GY_PRE03 BFM09000GY_PRE BFM09000GY_PRE03 Objem [ l ] Délka Šířka Výška ,85 2,20 1, ,70 (2,85)* 2,23 2, ,28 2,45 2,95 Záruka se vztahuje pouze na výrobky používané v souladu s instrukcemi výrobce. * Rozměr 2,85m se vztahuje k nádrží s velkým housingem vybaveným volitelně navijákem a čerpadlem s vyšším výdejem. 7

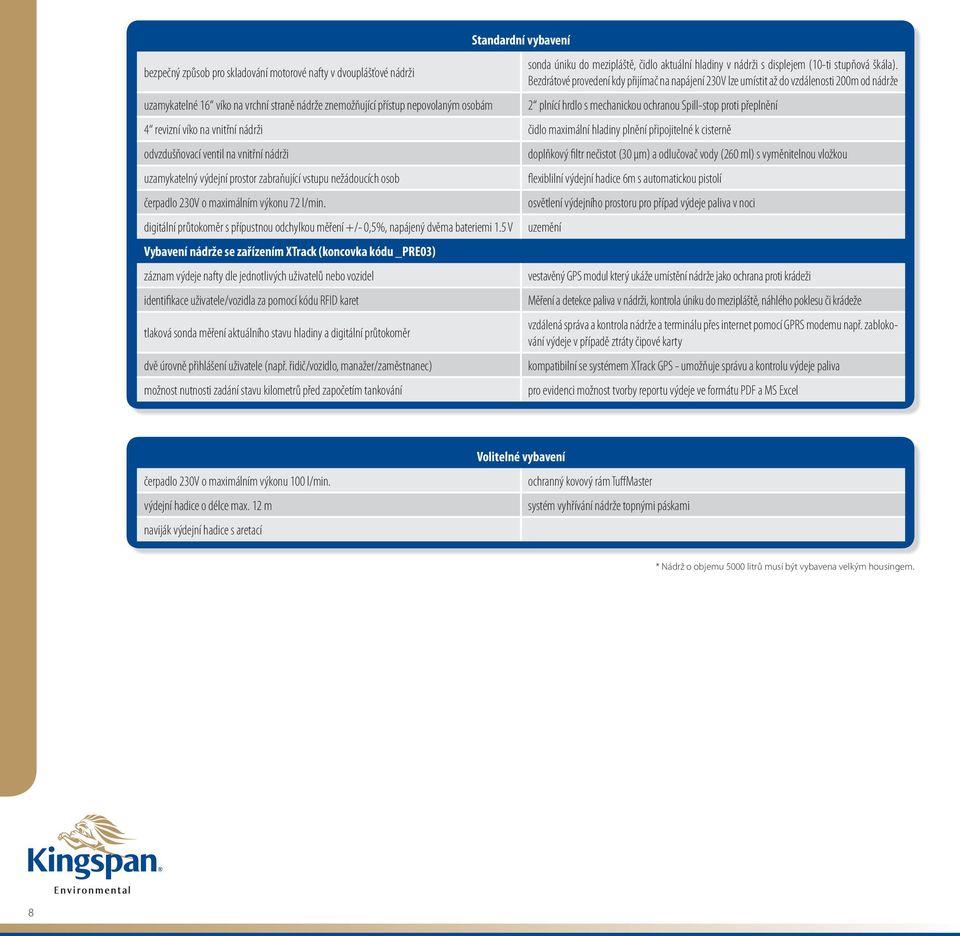

8 Standardní vybavení bezpečný způsob pro skladování motorové nafty v dvouplášťové nádrži sonda úniku do mezipláště, čidlo aktuální hladiny v nádrži s displejem (10-ti stupňová škála). Bezdrátové provedení kdy přijímač na napájení 230V lze umístit až do vzdálenosti 200m od nádrže uzamykatelné 16 víko na vrchní straně nádrže znemožňující přístup nepovolaným osobám 2 plnící hrdlo s mechanickou ochranou Spill-stop proti přeplnění 4 revizní víko na vnitřní nádrži čidlo maximální hladiny plnění připojitelné k cisterně odvzdušňovací ventil na vnitřní nádrži doplňkový filtr nečistot (30 μm) a odlučovač vody (260 ml) s vyměnitelnou vložkou uzamykatelný výdejní prostor zabraňující vstupu nežádoucích osob flexiblilní výdejní hadice 6m s automatickou pistolí čerpadlo 230V o maximálním výkonu 72 l/min. osvětlení výdejního prostoru pro případ výdeje paliva v noci digitální průtokoměr s přípustnou odchylkou měření +/- 0,5%, napájený dvěma bateriemi 1.5 V uzemění Vybavení nádrže se zařízením XTrack (koncovka kódu _PRE03) záznam výdeje nafty dle jednotlivých uživatelů nebo vozidel vestavěný GPS modul který ukáže umístění nádrže jako ochrana proti krádeži identifikace uživatele/vozidla za pomocí kódu RFID karet Měření a detekce paliva v nádrži, kontrola úniku do mezipláště, náhlého poklesu či krádeže tlaková sonda měření aktuálního stavu hladiny a digitální průtokoměr dvě úrovně přihlášení uživatele (např. řidič/vozidlo, manažer/zaměstnanec) možnost nutnosti zadání stavu kilometrů před započetím tankování vzdálená správa a kontrola nádrže a terminálu přes internet pomocí GPRS modemu např. zablokování výdeje v případě ztráty čipové karty kompatibilní se systémem XTrack GPS - umožňuje správu a kontrolu výdeje paliva pro evidenci možnost tvorby reportu výdeje ve formátu PDF a MS Excel čerpadlo 230V o maximálním výkonu 100 l/min. výdejní hadice o délce max. 12 m naviják výdejní hadice s aretací Volitelné vybavení ochranný kovový rám TuffMaster systém vyhřívání nádrže topnými páskami * Nádrž o objemu 5000 litrů musí být vybavena velkým housingem. 8

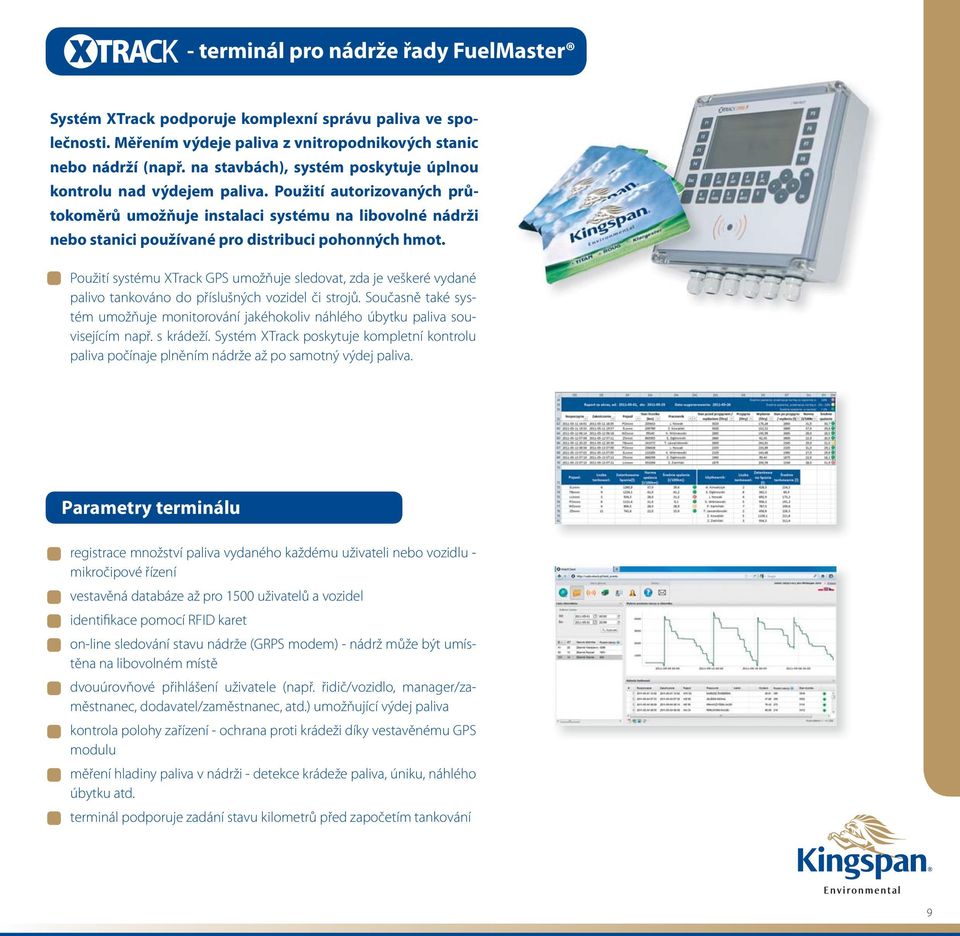

9 - terminál pro nádrže řady FuelMaster Systém XTrack podporuje komplexní správu paliva ve společnosti. Měřením výdeje paliva z vnitropodnikových stanic nebo nádrží (např. na stavbách), systém poskytuje úplnou kontrolu nad výdejem paliva. Použití autorizovaných průtokoměrů umožňuje instalaci systému na libovolné nádrži nebo stanici používané pro distribuci pohonných hmot. Použití systému XTrack GPS umožňuje sledovat, zda je veškeré vydané palivo tankováno do příslušných vozidel či strojů. Současně také systém umožňuje monitorování jakéhokoliv náhlého úbytku paliva souvisejícím např. s krádeží. Systém XTrack poskytuje kompletní kontrolu paliva počínaje plněním nádrže až po samotný výdej paliva. Parametry terminálu registrace množství paliva vydaného každému uživateli nebo vozidlu - mikročipové řízení vestavěná databáze až pro 1500 uživatelů a vozidel identifikace pomocí RFID karet on-line sledování stavu nádrže (GRPS modem) - nádrž může být umístěna na libovolném místě dvouúrovňové přihlášení uživatele (např. řidič/vozidlo, manager/zaměstnanec, dodavatel/zaměstnanec, atd.) umožňující výdej paliva kontrola polohy zařízení - ochrana proti krádeži díky vestavěnému GPS modulu měření hladiny paliva v nádrži - detekce krádeže paliva, úniku, náhlého úbytku atd. terminál podporuje zadání stavu kilometrů před započetím tankování 9

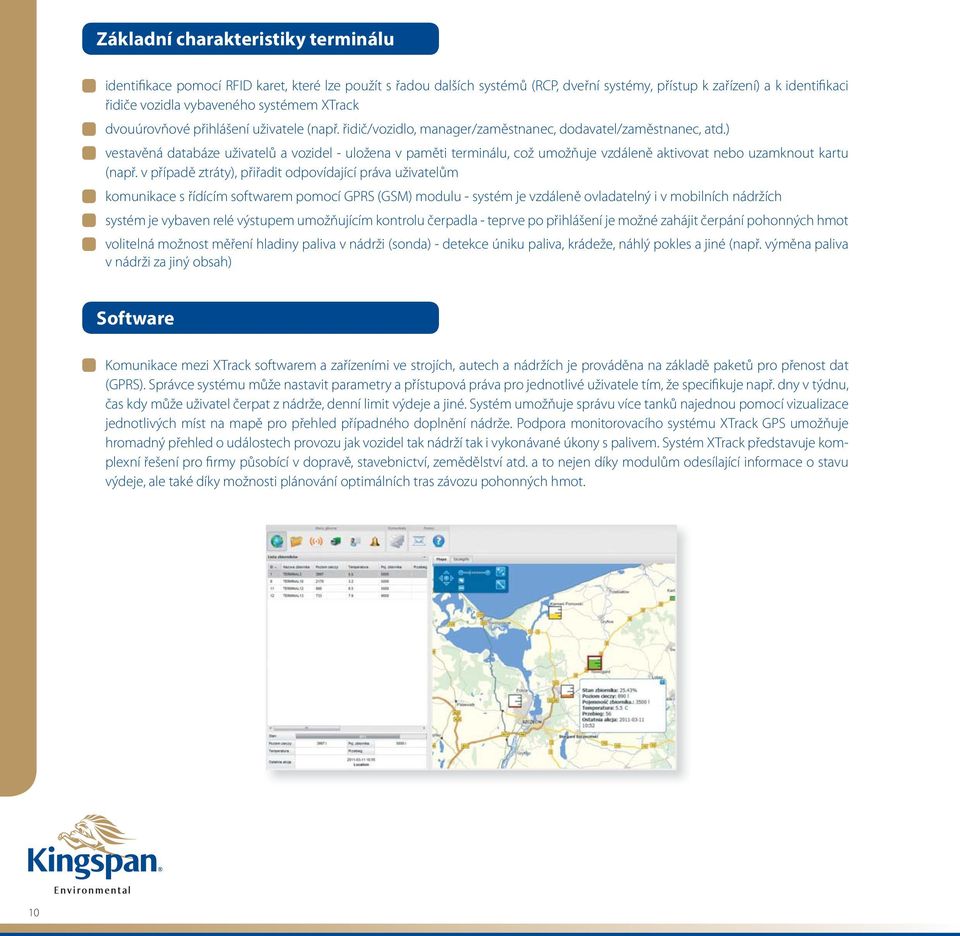

10 Základní charakteristiky terminálu identifikace pomocí RFID karet, které lze použít s řadou dalších systémů (RCP, dveřní systémy, přístup k zařízení) a k identifikaci řidiče vozidla vybaveného systémem XTrack dvouúrovňové přihlášení uživatele (např. řidič/vozidlo, manager/zaměstnanec, dodavatel/zaměstnanec, atd.) vestavěná databáze uživatelů a vozidel - uložena v paměti terminálu, což umožňuje vzdáleně aktivovat nebo uzamknout kartu (např. v případě ztráty), přiřadit odpovídající práva uživatelům komunikace s řídícím softwarem pomocí GPRS (GSM) modulu - systém je vzdáleně ovladatelný i v mobilních nádržích systém je vybaven relé výstupem umožňujícím kontrolu čerpadla - teprve po přihlášení je možné zahájit čerpání pohonných hmot volitelná možnost měření hladiny paliva v nádrži (sonda) - detekce úniku paliva, krádeže, náhlý pokles a jiné (např. výměna paliva v nádrži za jiný obsah) Software Komunikace mezi XTrack softwarem a zařízeními ve strojích, autech a nádržích je prováděna na základě paketů pro přenost dat (GPRS). Správce systému může nastavit parametry a přístupová práva pro jednotlivé uživatele tím, že specifikuje např. dny v týdnu, čas kdy může uživatel čerpat z nádrže, denní limit výdeje a jiné. Systém umožňuje správu více tanků najednou pomocí vizualizace jednotlivých míst na mapě pro přehled případného doplnění nádrže. Podpora monitorovacího systému XTrack GPS umožňuje hromadný přehled o událostech provozu jak vozidel tak nádrží tak i vykonávané úkony s palivem. Systém XTrack představuje komplexní řešení pro firmy působící v dopravě, stavebnictví, zemědělství atd. a to nejen díky modulům odesílající informace o stavu výdeje, ale také díky možnosti plánování optimálních tras závozu pohonných hmot. 10

11 TruckMaster Mobilní nádrž pro převoz a výdej motorové nafty. ideální řešení pro přepravu nafty ke vzdáleným motorovým strojům a vozidlům TruckMaster je kompletní mobilní nádrž včetně výdejního zařízení úspora času a finančních prostředků - odpadá přemísťování vozidel a strojů k čerpacím stanicím bezpečnost během přepravy je zajištěna díky přepážce uvnitř nádrže redukující pohyb nafty uvnitř nádrže. Tím je zabráněno nebezpečí převržení nádrže během převozu nádrž je certifikována podle dohody EU o přepravě nebezpečných látek (ADR). TruckMaster 430 číslo certifikátu 413/0/575, TruckMaster 900 číslo certifikátu 448/0/

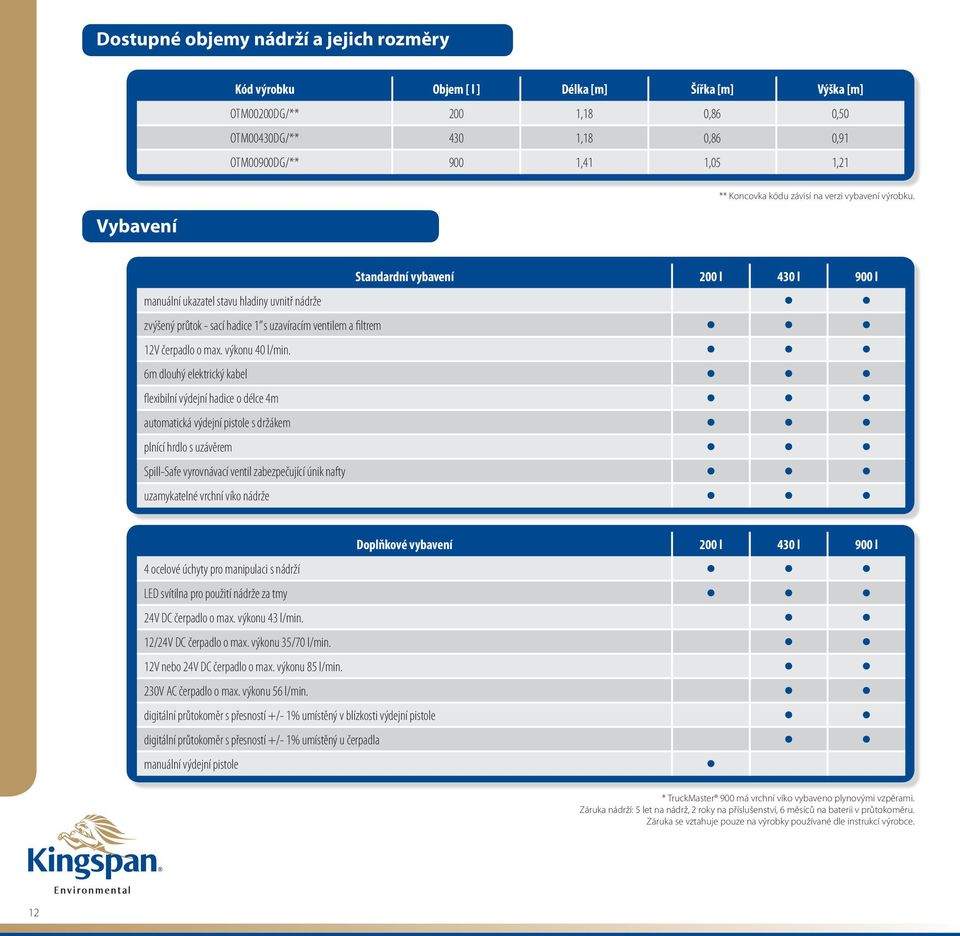

12 Dostupné objemy nádrží a jejich rozměry Kód výrobku Objem [ l ] Délka Šířka Výška OTM00200DG/** 200 1,18 0,86 0,50 OTM00430DG/** 430 1,18 0,86 0,91 OTM00900DG/** 900 1,41 1,05 1,21 Vybavení ** Koncovka kódu závisí na verzi vybavení výrobku. Standardní vybavení 200 l 430 l 900 l manuální ukazatel stavu hladiny uvnitř nádrže zvýšený průtok - sací hadice 1 s uzavíracím ventilem a filtrem 12V čerpadlo o max. výkonu 40 l/min. 6m dlouhý elektrický kabel flexibilní výdejní hadice o délce 4m automatická výdejní pistole s držákem plnící hrdlo s uzávěrem Spill-Safe vyrovnávací ventil zabezpečující únik nafty uzamykatelné vrchní víko nádrže Doplňkové vybavení 200 l 430 l 900 l 4 ocelové úchyty pro manipulaci s nádrží LED svítilna pro použití nádrže za tmy 24V DC čerpadlo o max. výkonu 43 l/min. 12/24V DC čerpadlo o max. výkonu 35/70 l/min. 12V nebo 24V DC čerpadlo o max. výkonu 85 l/min. 230V AC čerpadlo o max. výkonu 56 l/min. digitální průtokoměr s přesností +/- 1% umístěný v blízkosti výdejní pistole digitální průtokoměr s přesností +/- 1% umístěný u čerpadla manuální výdejní pistole * TruckMaster 900 má vrchní víko vybaveno plynovými vzpěrami. Záruka nádrží: 5 let na nádrž, 2 roky na příslušenství, 6 měsíců na baterii v průtokoměru. Záruka se vztahuje pouze na výrobky používané dle instrukcí výrobce. 12

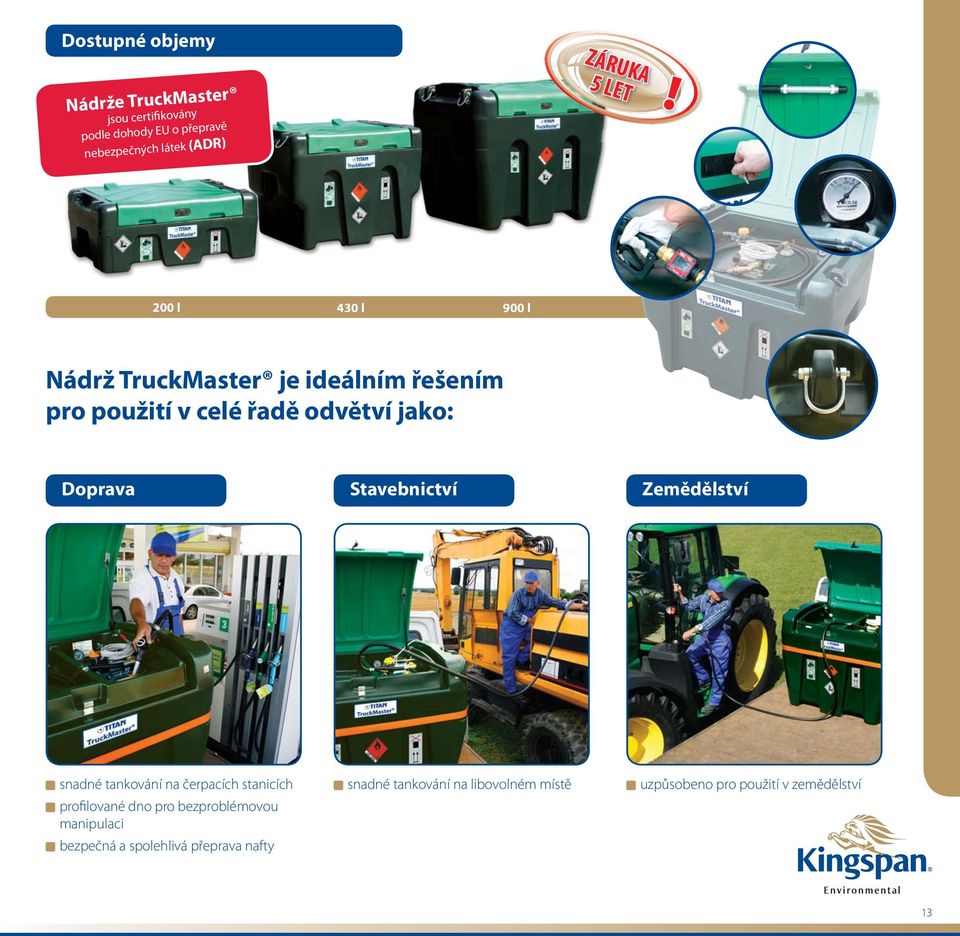

13 Dostupné objemy Nádrže TruckMaster jsou certifikovány podle dohody EU o přepravě nebezpečných látek (ADR) ZÁRUKA 5 LET T! 200 l 430 l 900 l Nádrž TruckMaster je ideálním řešením pro použití v celé řadě odvětví jako: Doprava Stavebnictví Zemědělství snadné tankování na čerpacích stanicích profilované dno pro bezproblémovou manipulaci bezpečná a spolehlivá přeprava nafty snadné tankování na libovolném místě uzpůsobeno pro použití v zemědělství 13

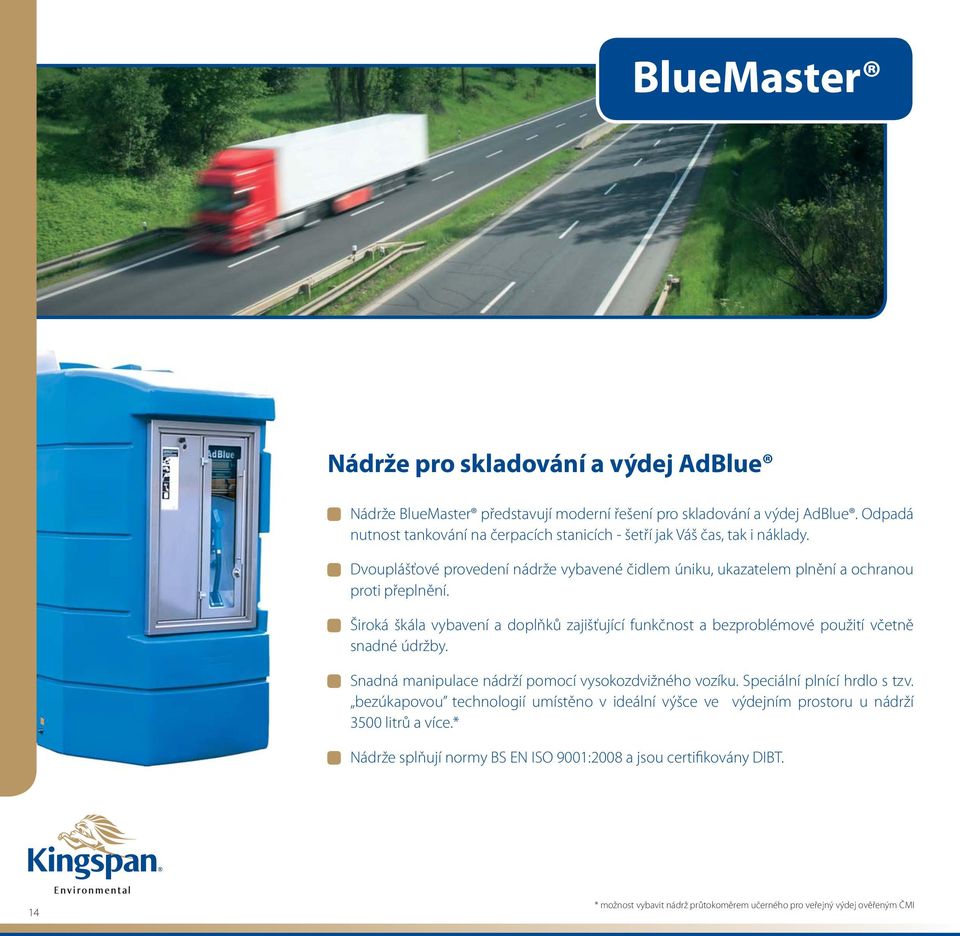

14 BlueMaster Nádrže pro skladování a výdej AdBlue Nádrže BlueMaster představují moderní řešení pro skladování a výdej AdBlue. Odpadá nutnost tankování na čerpacích stanicích - šetří jak Váš čas, tak i náklady. Dvouplášťové provedení nádrže vybavené čidlem úniku, ukazatelem plnění a ochranou proti přeplnění. Široká škála vybavení a doplňků zajišťující funkčnost a bezproblémové použití včetně snadné údržby. Snadná manipulace nádrží pomocí vysokozdvižného vozíku. Speciální plnící hrdlo s tzv. bezúkapovou technologií umístěno v ideální výšce ve výdejním prostoru u nádrží 3500 litrů a více.* Nádrže splňují normy BS EN ISO 9001:2008 a jsou certifikovány DIBT. 14 * možnost vybavit nádrž průtokoměrem učerného pro veřejný výdej ověřeným ČMI

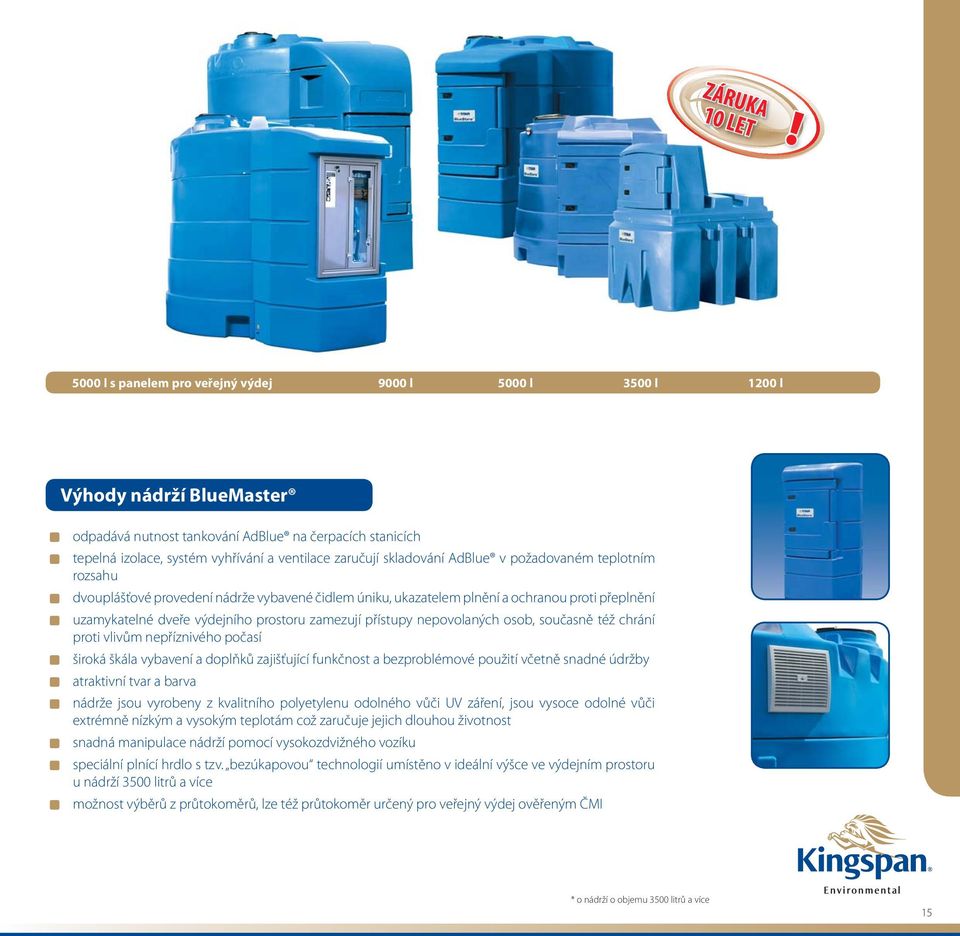

15 ZÁRUKA 10 0 LET T! 5000 l s panelem pro veřejný výdej 9000 l 5000 l 3500 l 1200 l Výhody nádrží BlueMaster odpadává nutnost tankování AdBlue na čerpacích stanicích tepelná izolace, systém vyhřívání a ventilace zaručují skladování AdBlue v požadovaném teplotním rozsahu dvouplášťové provedení nádrže vybavené čidlem úniku, ukazatelem plnění a ochranou proti přeplnění uzamykatelné dveře výdejního prostoru zamezují přístupy nepovolaných osob, současně též chrání proti vlivům nepříznivého počasí široká škála vybavení a doplňků zajišťující funkčnost a bezproblémové použití včetně snadné údržby atraktivní tvar a barva nádrže jsou vyrobeny z kvalitního polyetylenu odolného vůči UV záření, jsou vysoce odolné vůči extrémně nízkým a vysokým teplotám což zaručuje jejich dlouhou životnost snadná manipulace nádrží pomocí vysokozdvižného vozíku speciální plnící hrdlo s tzv. bezúkapovou technologií umístěno v ideální výšce ve výdejním prostoru u nádrží 3500 litrů a více možnost výběrů z průtokoměrů, lze též průtokoměr určený pro veřejný výdej ověřeným ČMI * o nádrží o objemu 3500 litrů a více 15

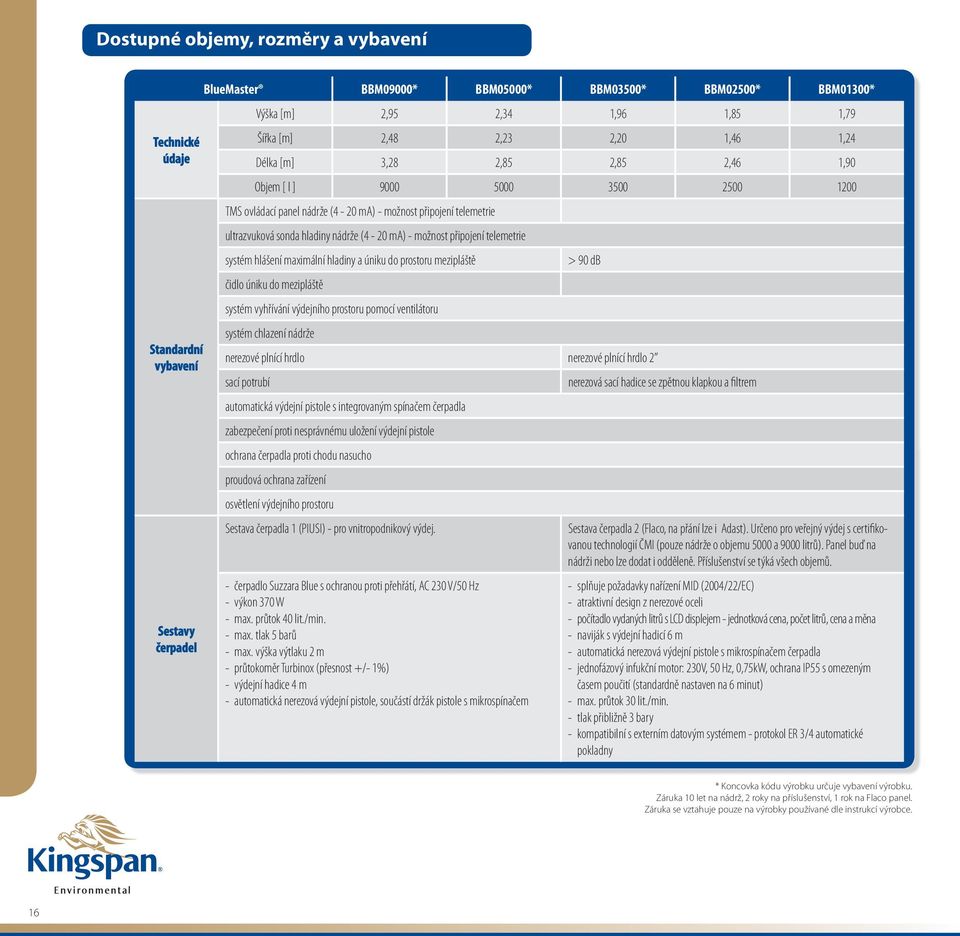

16 Dostupné objemy, rozměry a vybavení Technické údaje Standardní vybavení Sestavy čerpadel BlueMaster BBM09000* BBM05000* BBM03500* BBM02500* BBM01300* Výška 2,95 2,34 1,96 1,85 1,79 Šířka 2,48 2,23 2,20 1,46 1,24 Délka 3,28 2,85 2,85 2,46 1,90 Objem [ l ] TMS ovládací panel nádrže (4-20 ma) - možnost připojení telemetrie ultrazvuková sonda hladiny nádrže (4-20 ma) - možnost připojení telemetrie systém hlášení maximální hladiny a úniku do prostoru mezipláště > 90 db čidlo úniku do mezipláště systém vyhřívání výdejního prostoru pomocí ventilátoru systém chlazení nádrže nerezové plnící hrdlo nerezové plnící hrdlo 2 sací potrubí nerezová sací hadice se zpětnou klapkou a filtrem automatická výdejní pistole s integrovaným spínačem čerpadla zabezpečení proti nesprávnému uložení výdejní pistole ochrana čerpadla proti chodu nasucho proudová ochrana zařízení osvětlení výdejního prostoru Sestava čerpadla 1 (PIUSI) - pro vnitropodnikový výdej. Sestava čerpadla 2 (Flaco, na přání lze i Adast). Určeno pro veřejný výdej s certifikovanou technologií ČMI (pouze nádrže o objemu 5000 a 9000 litrů). Panel buď na nádrži nebo lze dodat i odděleně. Příslušenství se týká všech objemů. - čerpadlo Suzzara Blue s ochranou proti přehřátí, AC 230 V/50 Hz - výkon 370 W - max. průtok 40 lit./min. - max. tlak 5 barů - max. výška výtlaku 2 m - průtokoměr Turbinox (přesnost +/- 1%) - výdejní hadice 4 m - automatická nerezová výdejní pistole, součástí držák pistole s mikrospínačem - splňuje požadavky nařízení MID (2004/22/EC) - atraktivní design z nerezové oceli - počítadlo vydaných litrů s LCD displejem - jednotková cena, počet litrů, cena a měna - naviják s výdejní hadicí 6 m - automatická nerezová výdejní pistole s mikrospínačem čerpadla - jednofázový infukční motor: 230V, 50 Hz, 0,75kW, ochrana IP55 s omezeným časem poučití (standardně nastaven na 6 minut) - max. průtok 30 lit./min. - tlak přibližně 3 bary - kompatibilní s externím datovým systémem - protokol ER 3/4 automatické pokladny * Koncovka kódu výrobku určuje vybavení výrobku. Záruka 10 let na nádrž, 2 roky na příslušenství, 1 rok na Flaco panel. Záruka se vztahuje pouze na výrobky používané dle instrukcí výrobce. 16

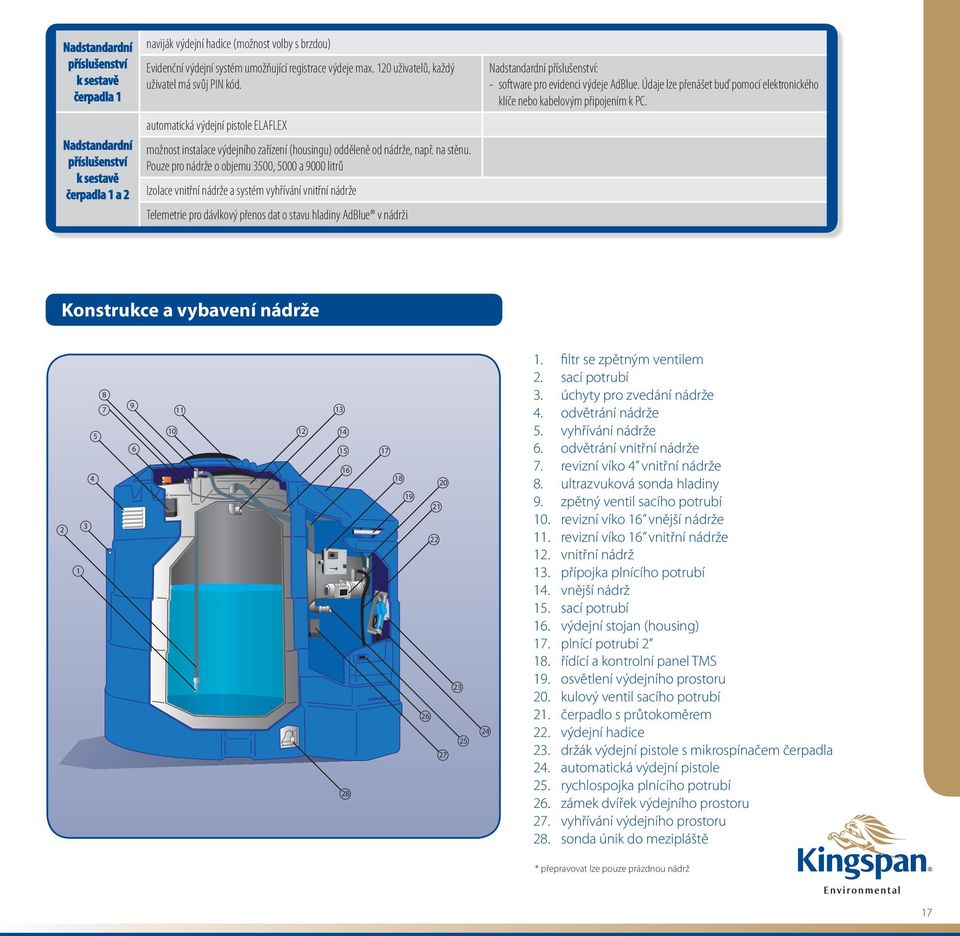

17 Nadstandardní příslušenství k sestavě čerpadla 1 Nadstandardní příslušenství k sestavě čerpadla 1 a 2 naviják výdejní hadice (možnost volby s brzdou) Evidenční výdejní systém umožňující registrace výdeje max. 120 uživatelů, každý uživatel má svůj PIN kód. automatická výdejní pistole ELAFLEX možnost instalace výdejního zařízení (housingu) odděleně od nádrže, např. na stěnu. Pouze pro nádrže o objemu 3500, 5000 a 9000 litrů Izolace vnitřní nádrže a systém vyhřívání vnitřní nádrže Telemetrie pro dávlkový přenos dat o stavu hladiny AdBlue v nádrži Nadstandardní příslušenství: - software pro evidenci výdeje AdBlue. Údaje lze přenášet buď pomocí elektronického klíče nebo kabelovým připojením k PC. Konstrukce a vybavení nádrže filtr se zpětným ventilem 2. sací potrubí 3. úchyty pro zvedání nádrže 4. odvětrání nádrže 5. vyhřívání nádrže 6. odvětrání vnitřní nádrže 7. revizní víko 4 vnitřní nádrže 8. ultrazvuková sonda hladiny 9. zpětný ventil sacího potrubí 10. revizní víko 16 vnější nádrže 11. revizní víko 16 vnitřní nádrže 12. vnitřní nádrž 13. přípojka plnícího potrubí 14. vnější nádrž 15. sací potrubí 16. výdejní stojan (housing) 17. plnící potrubí řídící a kontrolní panel TMS 19. osvětlení výdejního prostoru 20. kulový ventil sacího potrubí 21. čerpadlo s průtokoměrem 22. výdejní hadice 23. držák výdejní pistole s mikrospínačem čerpadla 24. automatická výdejní pistole 25. rychlospojka plnícího potrubí 26. zámek dvířek výdejního prostoru 27. vyhřívání výdejního prostoru 28. sonda únik do mezipláště * přepravovat lze pouze prázdnou nádrž 17

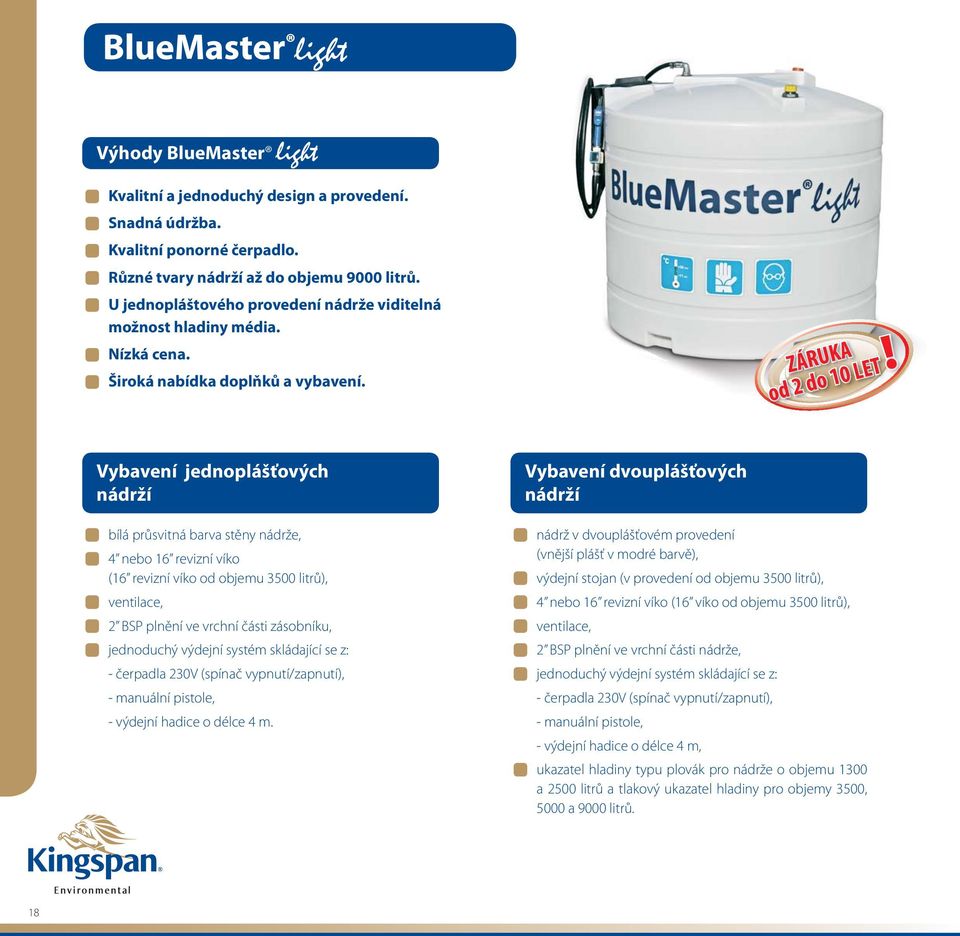

18 Výhody BlueMaster Kvalitní a jednoduchý design a provedení. Snadná údržba. Kvalitní ponorné čerpadlo. Různé tvary nádrží až do objemu 9000 litrů. U jednopláštového provedení nádrže viditelná možnost hladiny média. Nízká cena. Široká nabídka doplňků a vybavení. ZÁRUKA od d 2do o 10 0 LET! LET Vybavení jednoplášťových nádrží bílá průsvitná barva stěny nádrže, 4 nebo 16 revizní víko (16 revizní víko od objemu 3500 litrů), ventilace, 2 BSP plnění ve vrchní části zásobníku, jednoduchý výdejní systém skládající se z: - čerpadla 230V (spínač vypnutí/zapnutí), - manuální pistole, - výdejní hadice o délce 4 m. Vybavení dvouplášťových nádrží nádrž v dvouplášťovém provedení (vnější plášť v modré barvě), výdejní stojan (v provedení od objemu 3500 litrů), 4 nebo 16 revizní víko (16 víko od objemu 3500 litrů), ventilace, 2 BSP plnění ve vrchní části nádrže, jednoduchý výdejní systém skládající se z: - čerpadla 230V (spínač vypnutí/zapnutí), - manuální pistole, - výdejní hadice o délce 4 m, ukazatel hladiny typu plovák pro nádrže o objemu 1300 a 2500 litrů a tlakový ukazatel hladiny pro objemy 3500, 5000 a 9000 litrů. 18

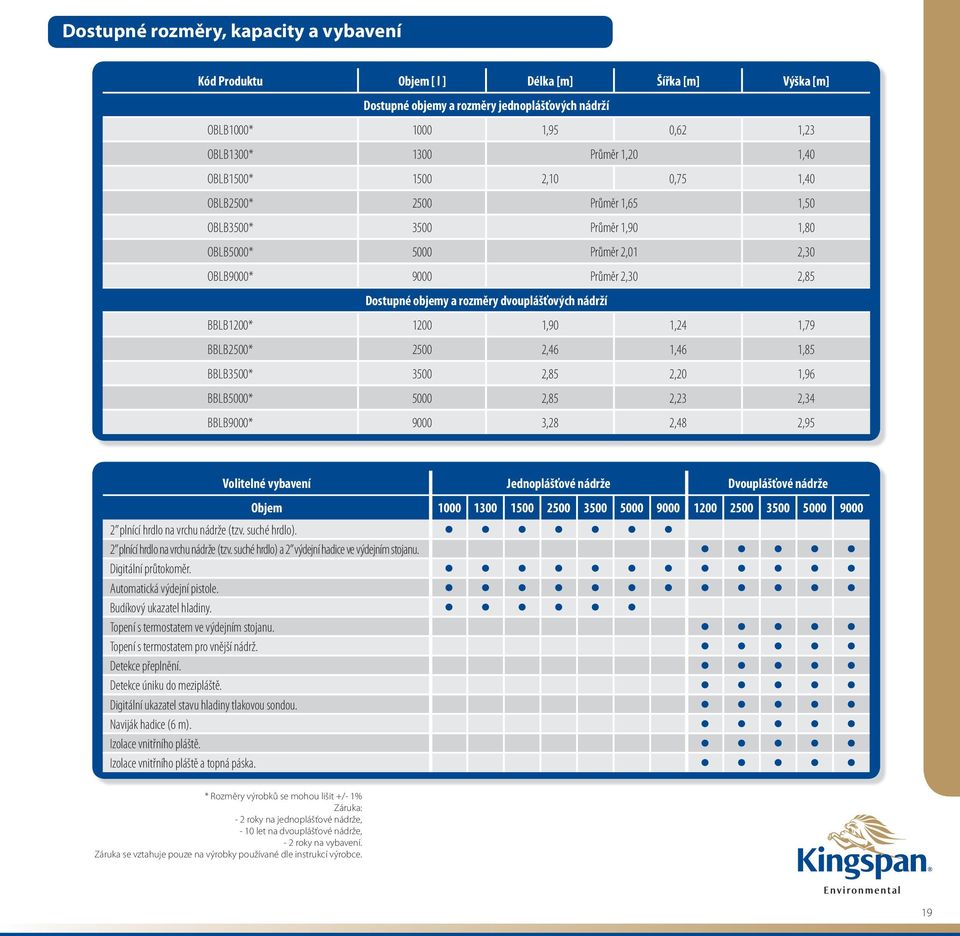

19 Dostupné rozměry, kapacity a vybavení Kód Produktu Objem [ l ] Délka Šířka Výška Dostupné objemy a rozměry jednoplášťových nádrží OBLB1000* ,95 0,62 1,23 OBLB1300* 1300 Průměr 1,20 1,40 OBLB1500* ,10 0,75 1,40 OBLB2500* 2500 Průměr 1,65 1,50 OBLB3500* 3500 Průměr 1,90 1,80 OBLB5000* 5000 Průměr 2,01 2,30 OBLB9000* 9000 Průměr 2,30 2,85 Dostupné objemy a rozměry dvouplášťových nádrží BBLB1200* ,90 1,24 1,79 BBLB2500* ,46 1,46 1,85 BBLB3500* ,85 2,20 1,96 BBLB5000* ,85 2,23 2,34 BBLB9000* ,28 2,48 2,95 Volitelné vybavení Jednoplášťové nádrže Dvouplášťové nádrže Objem plnící hrdlo na vrchu nádrže (tzv. suché hrdlo). 2 plnící hrdlo na vrchu nádrže (tzv. suché hrdlo) a 2 výdejní hadice ve výdejním stojanu. Digitální průtokoměr. Automatická výdejní pistole. Budíkový ukazatel hladiny. Topení s termostatem ve výdejním stojanu. Topení s termostatem pro vnější nádrž. Detekce přeplnění. Detekce úniku do mezipláště. Digitální ukazatel stavu hladiny tlakovou sondou. Naviják hadice (6 m). Izolace vnitřního pláště. Izolace vnitřního pláště a topná páska. * Rozměry výrobků se mohou lišit +/- 1% Záruka: - 2 roky na jednoplášťové nádrže, - 10 let na dvouplášťové nádrže, - 2 roky na vybavení. Záruka se vztahuje pouze na výrobky používané dle instrukcí výrobce. 19

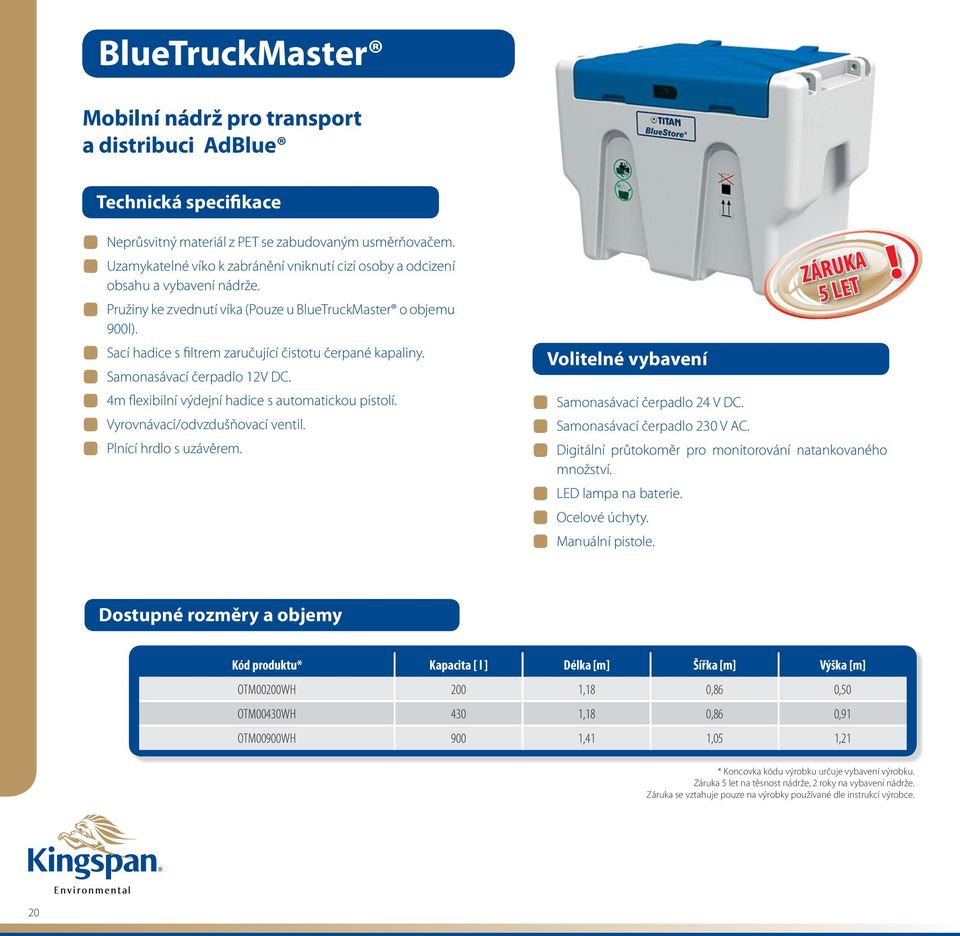

20 BlueTruckMaster Mobilní nádrž pro transport a distribuci AdBlue Technická specifikace Neprůsvitný materiál z PET se zabudovaným usměrňovačem. Uzamykatelné víko k zabránění vniknutí cizí osoby a odcizení obsahu a vybavení nádrže. Pružiny ke zvednutí víka (Pouze u BlueTruckMaster o objemu 900l). Sací hadice s filtrem zaručující čistotu čerpané kapaliny. Samonasávací čerpadlo 12V DC. 4m flexibilní výdejní hadice s automatickou pistolí. Vyrovnávací/odvzdušňovací ventil. Plnící hrdlo s uzávěrem. Volitelné vybavení ZÁRUKA 5 LET T! Samonasávací čerpadlo 24 V DC. Samonasávací čerpadlo 230 V AC. Digitální průtokoměr pro monitorování natankovaného množství. LED lampa na baterie. Ocelové úchyty. Manuální pistole. Dostupné rozměry a objemy Kód produktu* Kapacita [ l ] Délka Šířka Výška OTM00200WH 200 1,18 0,86 0,50 OTM00430WH 430 1,18 0,86 0,91 OTM00900WH 900 1,41 1,05 1,21 * Koncovka kódu výrobku určuje vybavení výrobku. Záruka 5 let na těsnost nádrže, 2 roky na vybavení nádrže. Záruka se vztahuje pouze na výrobky používané dle instrukcí výrobce. 20

21 SlimLine Kompletní systém pro skladování a výdej AdBlue ZÁRUKA 5 LET T! Vzhledem k samotnému designu, SlimLine je perfektní řešení pro umístění nádrže do chráněného prostoru. Bohaté standardní vybavení umožňuje obsluhovat nádrž v různém počasí. Vybaven micro kontrolním čipem pro snadné a bezpečné užívání vyžaduje minimální údržbu. Konstrukce zaručuje mechanickou odolnost - polyethylenová nádrž umístěna uvnitř zpevněné konstrukce. Zvedací střecha zaručuje snadnou údržbu. Ochrana proti vniknutní cizí osoby a proti změnám počasí je zaručena díky zamykatelným dveřím. Dvouplášťová nádrž zaručuje vysokou bezpečnost včetně systému úniku kapalin, měření hladiny a ochraně přeplnění nádrže. Tvarování podlahy umožňuje transport pomocí vysokozdvižného vozíku. Plnící potrubí umožňuje jednoduché plnění nádrže. Tepelná izolace a topení/chlazení uchovává optimální teplotu AdBlue. Výdejní systém může být instalován zvlášť. Garantovaný servis na místě u zákazníka. SlimLine s veřejným výdejem Flaco. Multiuser kontrolní panel MC BOX. 21

22 Standardní vybavení Kontrolní panel: kontroluje funkci výdejního systému, vybaven: pojistkou přeplnění, sensorem úniku, vytápění, měřidlo stavu hladiny, ochrada čerpadla proti chodu na sucho. Výdejní systém s čerpacím výkonem max 30l/min dostupný ve dvou provedeních: - Veřejný výdej, osvětlené počítadlo ceny s LCD digitálním ukazatelem litrů, ceny za litr a a celkové ceny, celkové počítadlo, výstup na propojení s externími evidenčními a pokladními systémy. - Neveřejný výdej: zobrazuje aktuální hodnotu čerpaného množství AdBlue. 230 V AC čerpadlo. Měřič stavu hladiny. Naviják s 6m hadicí. Automatická pistole. Čidlo úniku. Ochrana čerpadla proti chodu na prázdno. Ukazatel maximální hladiny. 2 plnící potrubí. Automatický tepelný a ventilační systém pro uchování AdBlue v požadované teplotě. Volitelné vybavení GSM Telemetrie - možnost dálkového přenosu dat o nádrži jako je aktuální hladina, výdej atd. Software analyzuje data jako např. datum závozu, výdeje, uživatele atd. Možnost vlastního potisku vnějších stran zásobníku. Automatická pistole s magnetickým zabezpečením. Přidavné topení 950W. Panel MC BOX - pro až 120 uživatelů (multiuser) - pouze neveřejný výdej. Možnost umístění výdejního panelu a dvířek pro technický přístup k nádrži jak na čelní straně, tak i na jedné z podélných stran. Dostupné kapacity a rozměry Kód produktu Využitelný objem** [ l ] Reálný objem*** [ l ] Výška Šířka Délka SLB01333/* ,40 1,20 2,02 SLB02666/* ,40 1,20 3,02 SLB03999/* ,40 1,20 4,03 SLB05332/* ,40 1,20 5,03 Kód produktu Využitelný objem** [ l ] Reálný objem*** [ l ] Výška Šířka Délka SLB02500/* ,40 1,53 2,35 SLB05000/* ,40 1,53 3,72 SLB07500/* ,40 1,53 5,07 SLB10000/* ,40 1,53 6,42 SLB15000/* ,40 1,53 9,26 * Poslední dva znaky kódu označují vybavení výrobku. Záruka: 5 let na nádrž a vnitřní nádrž. 2 roky na vybavení, TMS kontrolní box a výdejní systém bez legalizace; 1 rok na Flaco panel a vybavení (výdejní systém s legalizací) Záruka se vztahuje pouze na výrobky používané dle instrukcí výrobce. ** Použitelný objem - udává maximální množství které může být z nádrže vydáno. *** Maximální objem - udává maximální celkový objem nádrže. 22

23 Nádrže na topný olej Bezpečnostní systémy pro skladování topných olejů Tanky umožnují bezpečný a pohodlný způsob pro uložení topného oleje. K dispozici jsou 2 druhy nádrží: - s jednou stěnou - používá se tam, kde není nutné užít dvoustěnné, - s dvěmi stěnami - vzhledem ke zvláštní konstrukci nádrží (nádrž v nádrži), může být výrobek instalován uvnitř i vně budovy, což zajišťuje maximální ochranu životního prostředí. ZÁRUKA od d 2 do o 10 0 LET! Promyšlená konstrukce nádrží umožňuje spojit je dohromady ( až pět tanků), což zajišťuje vyšší dodávky oleje. Vyrobeno z ekologického materiálu, Nádrže jsou 100% recyklovatelné a materiál se může znovu použít. Silná a pevná konstrukce nevyžaduje žádné další kovové podpěry. Vysoce kvalitní polyetylen zaručuje vysokou odolnost proti mechanickému poškození a proměnlivým povětrnostním podmínkám (UV stabilní barva nezmizí při expozici slunečnímu záření). Určen pro instalaci v interiéru i mimo,v závislosti na dostupném místě. 23

24 Jednopláštové nádrže ORP01000DG OHP00600DG OHP01200DG OVP02500DG OVP05000DG Standardní vybavení jednopláštových nádrží 4 revizní poklop. 16 revizní poklop (jen u kapacit 3500, 5000, 9000 litrů). 2 plnící armatura. Dva 2 přívodové kroužky,pro instalaci systému měření hladiny, spotřební obvod atd.) 2 modul s instalovaným ventilem Volitelné vybavení Obvod s integrovanými sondy, aby se zabránilo přeplnění. SpillStop - ochrana proti přeplnění. Snímač hladiny paliva s bezdrátovým přijímačem. 2 vnější plnicí linka (u kapacity nádrží 5000 a 9000 litrů). Senzor hladiny a úniku. Topné kabely s termostatem. SpillStop - ochrana proti přeplnění. Spotřeba obvodu. 24

25 Dvoupláštové nádrže BHP00200DG* BHP00600DG* BHP02500DG* BVP03500DG* BVP09000DG* Standardní vybavení dvoupláštových nádrží 16 poklop na vnitřní nádrži, která je přístupná pouze po demontáži nádrže (platí pro 3500, 5000, 9000l nádrže). 4 poklop na vnitřní nádrži. Uzamykatelný 16 poklop na vnější nádrži. 2 vstup s vnějším závitem ve vnitřní nádrži. Hladinoměr s integrovaným detektorem úniku oleje. Tanky instalované uvnitř budov: tři 2 kabely kolem tanků pro instalaci spotřeby, plnění a větrací obvody. Nádrže instalované ve venkovním prostředí jsou vybaveny - 2 plnící armaturou na vnitřní nádrži pro instalaci systému měření oleje. Výbava na přání Obvod s integrovaným snímačem maximální hladiny oleje (zamezení přeplnění). SpillStop - ochrana proti přeplnění. Snímač hladiny s bezdrátovým přijímačem. 2 vnější plnicí linka s napojením (objemy 5000 a 9000 l). * Nádrž dostupná ve dvou provedeních: pro umístění uvnitř či vně budov. 25

26 Dostupné kapacity a rozměry Nádrž pro venkovní lokaci Kód Produktu Objem [ l ] Délka Šířka Výška Dostępne pojemności i wymiary zbiorników jednopłaszczowych OHP00200DG 200 0,54 0,54 1,01 OHP00600DG 600 1,25 0,73 1,04 ORP01000DG ,95 0,62 1,23 OHP01200DG ,70 1,07 1,15 OVP01300DG 1300 Průměr 1,20 1,40 ORP01500DG ,10 0,75 1,40 OHP01800DG ,15 1,14 1,15 OVP02500DG 2500 Průměr 1,65 1,50 OHP02500DG ,28 1,28 1,34 OVP03500DG 3500 Průměr 1,90 1,80 OVP05000DG 5000 Průměr 2,01 2,30 OVP09000DG 9000 Průměr 2,30 2,85 Dostupné kapacity a rozměry dvoupláštových nádrží Nádrž pro vnitřní lokaci Objem [ l ] Délka Šířka Výška BHP00200DG BHP00200DG/IN 200 0,76 0,76 1,25 BHP00600DG BHP00600DG/IN 600 1,44 0,85 1,25 BHP01200DG BHP01200DG/IN ,90 1,24 1,37 BHP02500DG BHP02500DG/IN ,46 1,46 1,52 BVP03500DG BVP03500DG/IN 3500 Průměr 2,20 1,93 BVP05000DG BVP05000DG/IN 5000 Průměr 2,23 2,34 BVP09000DG BVP09000DG/IN 9000 Průměr 2,45 2,95 Záruka - na těsnost jednoplášťových nádrží - 2 roky. Dvouplášťových nádrží - 10 let, vybavení nádrží - 2 roky. Záruka se vztahuje pouze na výrobky používané dle instrukcí výrobce. 26

27 Kontejnery na sběr tříděného odpadu Ideální pro selektivní sběr komunálního odpadu, jako jsou bílé a barevné sklo, plasty nebo papír. ZÁRUKA 5 LET! Silná a pevná konstrukce, Kvalita polyethylenu a moderní Technologie, aby kontejnery byly extrémně odolné proti mechanickému poškození a měnitelné povětrnostních podmínek. Jsou lehké a nekorodují. Snadno se čistí,. Odolný proti UV záření- nebudou slábnout na slunci. Díky unikátní konstrukci a modernímu designu jsou kontejnery ideální pro veřejnost na místech jako jsou sídliště, parkoviště, parky. Titan kontejnery jsou snadno vyprázdnitelné pomocí standardního hydraulického jeřábového systému (HDS) nebo Kinshofer, který může být provozován jedinou osobou, protože není potřeba ruční spojování a rozpojování háčky. Titan kontejnery certifikovány Národním institutem pro hygienu a schváleného k tomuto účelu Asociací požární bezpečnosti Inženýrů a techniků. 27

28 IgloLeared MiniLeader EuroLeader SuperLeader IgloLeader Nádoby pro selektivní sběr odpadů s kapacitou 1,5 m 3. IgloLeader a jiné kontejnery mohou být vyprázdněny pomocí systemu (HDS) nebo KINSHOFER. Velká kapacita a kompaktní design umožnují, snadnou instalaci, kde se konvenční nádoby nevejdou. IgloLeaders mají jeden vstup a jeden grafický. MiniLeader, EuroLeader i SuperLeader Kontejnery s obdélníkovou základnou. Jsou vybaveny dvou dílnou branou jako ochrana před nežádoucím vyprázdněním neoprávněnými osobami. Tidytop válcové kryty Tidytop kryty jsou nejlepší způsob, jak změnit 205-litrový kovový válec na atraktivní kontejner pro shromažďování specifických druhů odpadů, včetně hliníku plechovky, plastové lahve a typické domácího odpadu,ideální pro sběr použitých automobilových filtrů. Nádrže Can Collector Praktické kontejnery na odpad. Pevný kontejner je velmi těžké otočit.vstupní systému mohou odpovidat danému využití-nádoby až 5 litrů. MiniLeaders kontejnery mají dva vstupy a dva kreslené zatímco EuroLeaders a SuperLeaders - čtyři vstupy a čtyři grafiky. Can Collector Tidytop Kód produktu Výška [ l ] Wysokość Vrchní / Spodní výška Kulatý / obdélníkový vhoz RTT00205* 205 1,20 1,20 2,02 RCC00150* 150 0,88 1,20 3,02 * Koncovka kódu se může lišit v závislosti na barvě produktu (BU - modrý, GN - zelený, RE - červený, SW - bílý, YE - žlutý). 28

29 Různé možnosti vybavení Možnost aplikace grafiky, například logo města, firmy vyvážející odpad. Možnost umístění kapsy na použité baterie v nádobě MiniLeader a EuroLeader. Možnost namontování zámku - dodatečné zabezpečení proti nepovolenému otevírání spodní části. Možnost přizpůsobení velikosti vhozů, například oddělení boxů (velikost vhozu je 19x102 cm - EuroLeader a SuperLeader). Možnost vybavení hákem pro použití systému Kinshofer. Kontejnery mohou být přizpůsobeny hendikepovaným osobám díky níže umístěnému vhozu. Možnost namontování mechanismu pro stlačení PET plastikových lahví. Kód Produktu Nádoba Objem [m³] Délka Šířka Výška* RIL01500** IgloLeader 1,5 1,45 1,45 1,47 RML01500** MiniLeader 1,5 1,60 1,20 1,44 REL02500** EuroLeader 2,5 1,83 1,20 1,67 RSL03500** SuperLeader 3,5 2,25 1,42 1,94 * Celková výška kontejneru s HDS systémem + 18 cm; v případě systému Kanshofer celková výška + 20 cm. ** Koncovka produktu závisí na jeho barvě (BU - modrý, GN - zelený, SW - bílý, YE - žlutý). Nádoby pro selektivní sběr odpadu: 5 let záruka na části z polyethylenu, 2 roky na kovové části. Záruka se vztahuje pouze na výrobky používané dle instrukcí výrobce. 29

30 Nádoby na písek a sůl Nádoby na písek a sůl jsou navrženy pro skladování písku, soli a štěrku v městských částech, autobusových a tramvajových zastávkách, parkovištích a podobně. Estetyka - originální konstrukce a design umožňuje umístění v libovolném prostředí. Životnost - pevná a tuhá konstrukce z kvalitního polyethylenu a moderní technologie výroby zajišťuje vysokou odolnost proti mechanickému poškození. Jsou odolné vůči proměnlivým vlivům počasí a UV záření. Zásobníky jsou lehké, nekorodují a jsou použitelné i ke skladování jiných sypkých materiálů. Barevná úprava - standardně dostupné barvy jsou žlutá, zelená a modrá. Úspornost - pohodlně se přepravují, snadno umisťují a používají. Nádoby jsou přizpůsobené k manipulaci vysokozdvižnými vozíky. Po ukončení zimního období a jejich vyprázdnění je možné nádoby složit do sebe, což představuje významnou úsporu místa. Bezpečnost a hygiena - zásobníky na písek a sůl společnosti Kingspan Environmental, splňují platné normy a předpisy v oblasti hygieny a bezpečnosti práce. Technické poradenství - náš prodejní tým zodpoví rychle a odborně veškeré dotazy zákazníků. Dostupné objemy a rozměry Kód produktu Objem [ kg ] Délka Šířka Výška SGB00050* 50 0,59 0,57 0,50 SGB00100* 100 0,72 0,69 0,60 SGB00150* 150 0,86 0,75 0,81 SGB00300* 300 1,09 0,95 1,01 50 kg 100 kg 150 kg 300 kg * Koncovka kódu se liší v závislosti na barvě (BU - modrá, GN - zelená, RE - červená, YE - žlutá). Na všechny tyto nádoby je poskytována 5letá záruka. Záruka se vztahuje pouze na výrobky používané dle instrukcí výrobce. 30

31 Záchytné palety Záchytné palety zabraňují rozlití chemických tekutin během vyprazdňování a plnění sudů či plechovek. Nízké náklady - náklady na ochranu proti únikům nebezpečných látek jsou velmi nízké ve srovnání s náklady na odstraňování následků zamoření půdy a sankcemi za znečištění životního prostředí. Životnost - palety jsou vyrobeny z polyethylenu, a proto nekorodují a nerozleptávají se. Vyznačují se velkou odolností proti slunečnímu záření, atmosférickým podmínkám a mechanickému poškození. Chemická odolnost - vysoce kvalitní umělá hmota používaná pro výrobu palet zajišťuje vysokou odolnost proti většině chemických látek*. Splnění požadavků ochrany životního prostřed. Dostupné objemy a rozměry Kód produktu Popis produktu Objem [ l ] Délka Šířka Výška SDP00055OR/1D Paleta pod 1 sud 55 0,77 0,77 0,17 SDP00240OR/2D Paleta pod 2 sudy 240 1,40 0,76 0,42 SDP00240OR/4D Paleta pod 4 sudy 240 1,40 1,40 0,27 SDW00112OR/2D Pracovní podlahy pod 2 sudy 112 1,41 0,76 0,14 SDW00215OR/4D Pracovní podlahy pod 4 sudy 215 1,41 1,41 0,14 SDC00001OR Kryt na sud - vnitřní průměr 0,57 - vnitřní průměr 0,57 0,08 SDR00001BK Rampa - 0,70 0,85 0,17 SDB00001OR Spojovací díl SDP01050OR Záchytná vana ,94 1,30 0,69 *Chemická odolnost - detailní seznam chmikálií, které mohou být umístěny na záchytných paletách, Vám zašleme na vyžádání. Na záchytné palety se vztahuje 5letá záruka. Záruka se vztahuje pouze na výrobky používané dle instrukcí výrobce. 31

32 Certifikát Systému managementu kvality Certifikáty produktu Tested according EN13071 by AIDIMA for BlueMaster and FuelMaster Distributor: E-agro s.r.o., Kuštova 2001, Rakovník Tel.: , Rozměry výrobku se mohou lišit v rozsahu +/- 1%. Připouštějí se rozdíly v odstínu barvy výrobků představených na letácích, vyplývající z kvality tisku. Specifikace výrobků se mohou nepatrně lišit; pro získání aktuální nabídky prosíme, kontaktujte naši kancelář nebo nejbližšího distributora. Kingspan Environmental Sp. z o.o. ul. Topolowa 5, Rokietnica, Polska Tel.: , Fax: biuro@kingspan-env.pl
