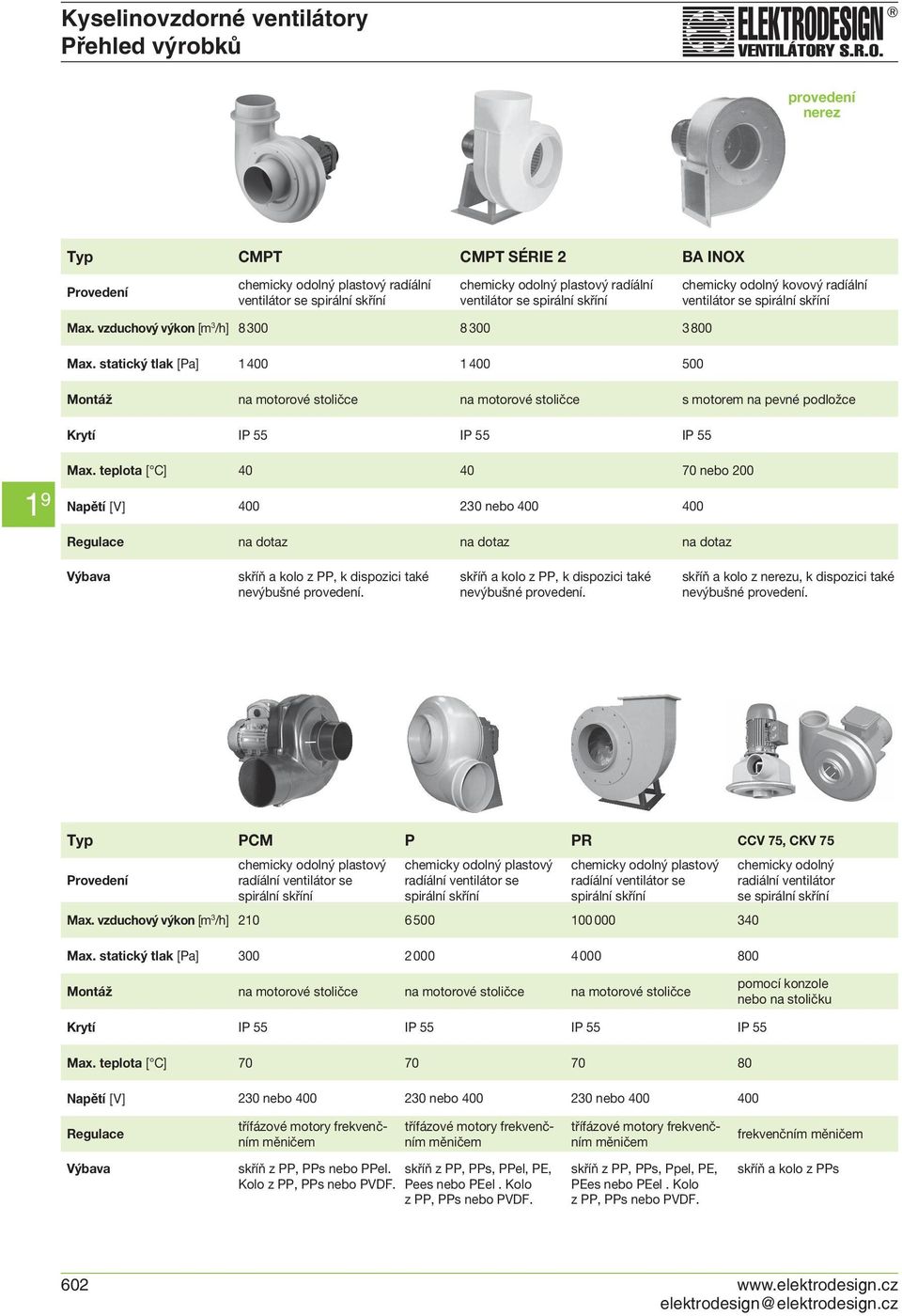

2 Přehled výrobků provedení nerez Typ CMPT CMPT SÉRIE 2 BA INOX Provedení chemicky odolný plastový radíální ventilátor se spirální skříní chemicky odolný plastový radíální ventilátor se spirální skříní chemicky odolný kovový radíální ventilátor se spirální skříní Max. vzduchový výkon [m 3 /h] Max. statický tlak [Pa] Montáž na motorové stoličce na motorové stoličce s motorem na pevné podložce Krytí IP 55 IP 55 IP 55 Max. teplota [ C] nebo 200 Napětí [V] nebo Regulace na dotaz na dotaz na dotaz Výbava skříň a kolo z PP, k dispozici také nevýbušné provedení. skříň a kolo z PP, k dispozici také nevýbušné provedení. skříň a kolo z nerezu, k dispozici také nevýbušné provedení. Typ PCM P PR CCV 75, CKV 75 Provedení chemicky odolný plastový radíální ventilátor se spirální skříní chemicky odolný plastový radíální ventilátor se spirální skříní chemicky odolný plastový radíální ventilátor se spirální skříní Max. vzduchový výkon [m 3 /h] Max. statický tlak [Pa] chemicky odolný radiální ventilátor se spirální skříní Montáž na motorové stoličce na motorové stoličce na motorové stoličce pomocí konzole nebo na stoličku Krytí IP 55 IP 55 IP 55 IP 55 Max. teplota [ C] Napětí [V] 230 nebo nebo nebo Regulace třífázové motory frekvenčním měničem třífázové motory frekvenčním měničem třífázové motory frekvenčním měničem frekvenčním měničem Výbava skříň z PP, PPs nebo PPel. skříň z PP, PPs, PPel, PE, Kolo z PP, PPs nebo PVDF. Pees nebo PEel. Kolo z PP, PPs nebo PVDF. skříň z PP, PPs, Ppel, PE, PEes nebo PEel. Kolo z PP, PPs nebo PVDF. skříň a kolo z PPs elektrodesign@elektrodesign.cz

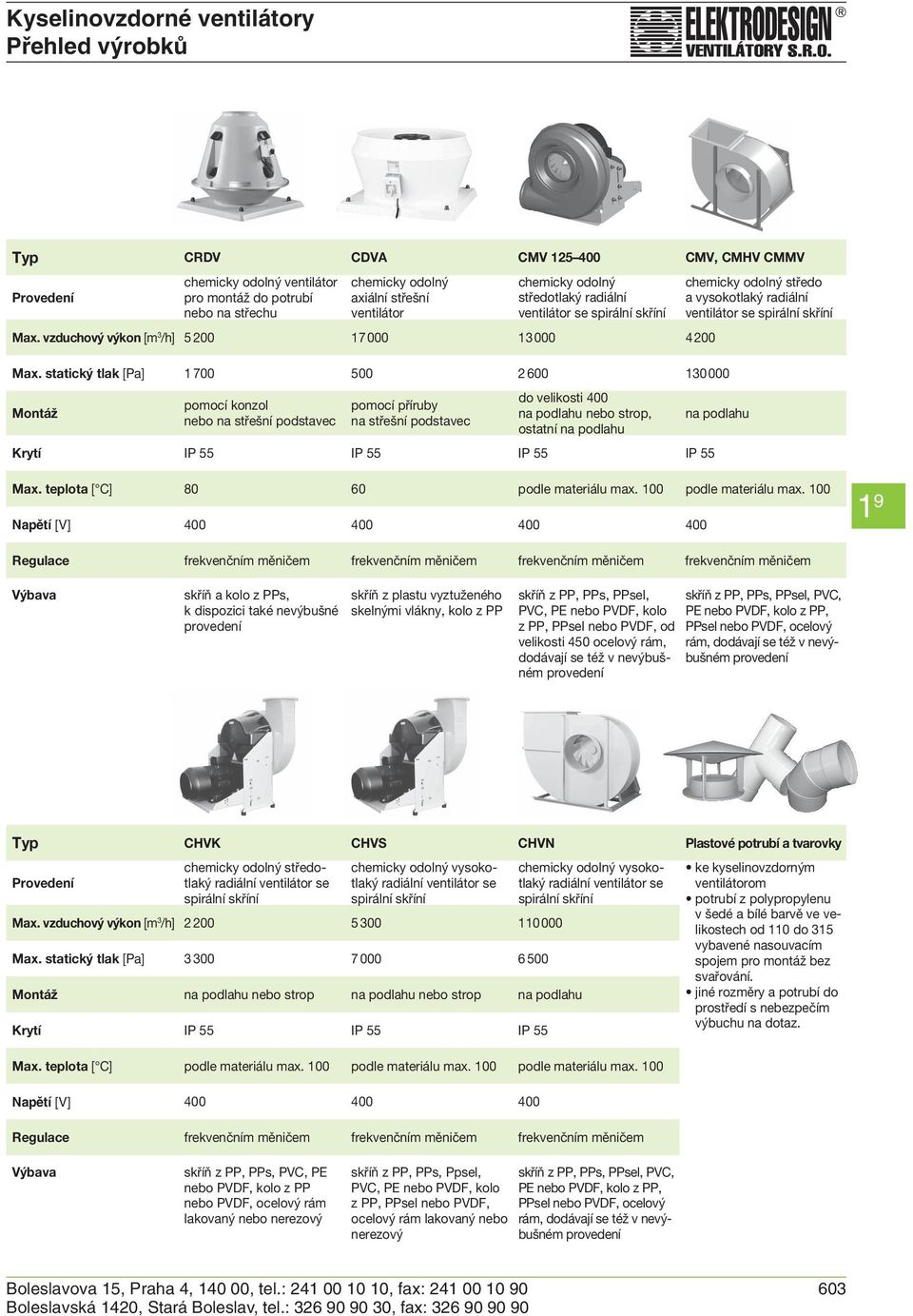

3 Přehled výrobků Typ CRDV CDVA CMV CMV, CMHV CMMV Provedení chemicky odolný ventilátor pro montáž do potrubí nebo na střechu chemicky odolný axiální střešní ventilátor chemicky odolný středotlaký radiální ventilátor se spirální skříní Max. vzduchový výkon [m 3 /h] Max. statický tlak [Pa] Montáž pomocí konzol nebo na střešní podstavec pomocí příruby na střešní podstavec do velikosti 400 na podlahu nebo strop, ostatní na podlahu Krytí IP 55 IP 55 IP 55 IP 55 chemicky odolný středo a vysokotlaký radiální ventilátor se spirální skříní na podlahu Max. teplota [ C] podle materiálu max. 100 podle materiálu max. 100 Napětí [V] Regulace frekvenčním měničem frekvenčním měničem frekvenčním měničem frekvenčním měničem Výbava skříň a kolo z PPs, k dispozici také nevýbušné provedení skříň z plastu vyztuženého skelnými vlákny, kolo z PP skříň z PP, PPs, PPsel, PVC, PE nebo PVDF, kolo z PP, PPsel nebo PVDF, od velikosti 450 ocelový rám, dodávají se též v nevýbušném provedení skříň z PP, PPs, PPsel, PVC, PE nebo PVDF, kolo z PP, PPsel nebo PVDF, ocelový rám, dodávají se též v nevýbušném provedení Typ CHVK CHVS CHVN Plastové potrubí a tvarovky Provedení chemicky odolný středotlaký radiální ventilátor se spirální skříní chemicky odolný vysokotlaký radiální ventilátor se spirální skříní Max. vzduchový výkon [m 3 /h] Max. statický tlak [Pa] Montáž na podlahu nebo strop na podlahu nebo strop na podlahu Krytí IP 55 IP 55 IP 55 chemicky odolný vysokotlaký radiální ventilátor se spirální skříní Max. teplota [ C] podle materiálu max. 100 podle materiálu max. 100 podle materiálu max. 100 Napětí [V] Regulace frekvenčním měničem frekvenčním měničem frekvenčním měničem ke kyselinovzdorným ventilátorom potrubí z polypropylenu v šedé a bílé barvě ve velikostech od 110 do 315 vybavené nasouvacím spojem pro montáž bez svařování. jiné rozměry a potrubí do prostředí s nebezpečím výbuchu na dotaz. Výbava skříň z PP, PPs, PVC, PE nebo PVDF, kolo z PP nebo PVDF, ocelový rám lakovaný nebo nerezový skříň z PP, PPs, Ppsel, PVC, PE nebo PVDF, kolo z PP, PPsel nebo PVDF, ocelový rám lakovaný nebo nerezový skříň z PP, PPs, PPsel, PVC, PE nebo PVDF, kolo z PP, PPsel nebo PVDF, ocelový rám, dodávají se též v nevýbušném provedení Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

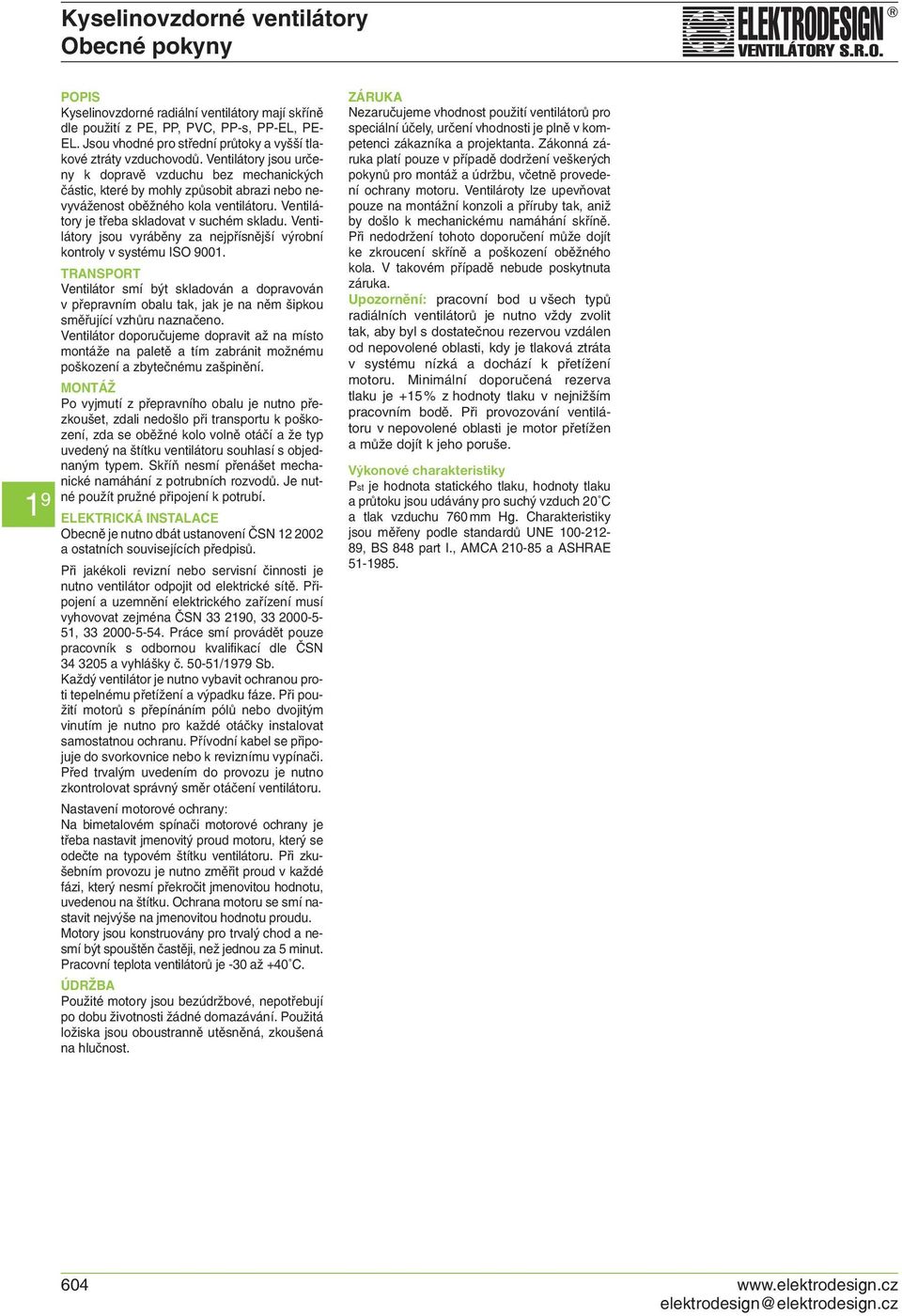

4 Obecné pokyny POPIS Kyselinovzdorné radiální ventilátory mají skříně dle použití z PE, PP, PVC, PP-s, PP-EL, PE- EL. Jsou vhodné pro střední průtoky a vyšší tlakové ztráty vzduchovodů. Ventilátory jsou určeny k dopravě vzduchu bez mechanických částic, které by mohly způsobit abrazi nebo nevyváženost oběžného kola ventilátoru. Ventilátory je třeba skladovat v suchém skladu. Ventilátory jsou vyráběny za nejpřísnější výrobní kontroly v systému ISO TRANSPORT Ventilátor smí být skladován a dopravován v přepravním obalu tak, jak je na něm šipkou směřující vzhůru naznačeno. Ventilátor doporučujeme dopravit až na místo montáže na paletě a tím zabránit možnému poškození a zbytečnému zašpinění. MONTÁŽ Po vyjmutí z přepravního obalu je nutno přezkoušet, zdali nedošlo při transportu k poškození, zda se oběžné kolo volně otáčí a že typ uvedený na štítku ventilátoru souhlasí s objednaným typem. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. ELEKTRICKÁ INSTALACE Obecně je nutno dbát ustanovení ČSN a ostatních souvisejících předpisů. Při jakékoli revizní nebo servisní činnosti je nutno ventilátor odpojit od elektrické sítě. Připojení a uzemnění elektrického zařízení musí vyhovovat zejména ČSN , , Práce smí provádět pouze pracovník s odbornou kvalifikací dle ČSN a vyhlášky č /1979 Sb. Každý ventilátor je nutno vybavit ochranou proti tepelnému přetížení a výpadku fáze. Při použití motorů s přepínáním pólů nebo dvojitým vinutím je nutno pro každé otáčky instalovat samostatnou ochranu. Přívodní kabel se připojuje do svorkovnice nebo k reviznímu vypínači. Před trvalým uvedením do provozu je nutno zkontrolovat správný směr otáčení ventilátoru. Nastavení motorové ochrany: Na bimetalovém spínači motorové ochrany je třeba nastavit jmenovitý proud motoru, který se odečte na typovém štítku ventilátoru. Při zkušebním provozu je nutno změřit proud v každé fázi, který nesmí překročit jmenovitou hodnotu, uvedenou na štítku. Ochrana motoru se smí nastavit nejvýše na jmenovitou hodnotu proudu. Motory jsou konstruovány pro trvalý chod a nesmí být spouštěn častěji, než jednou za 5 minut. Pracovní teplota ventilátorů je -30 až +40 C. ÚDRŽBA Použité motory jsou bezúdržbové, nepotřebují po dobu životnosti žádné domazávání. Použitá ložiska jsou oboustranně utěsněná, zkoušená na hlučnost. ZÁRUKA Nezaručujeme vhodnost použití ventilátorů pro speciální účely, určení vhodnosti je plně v kompetenci zákazníka a projektanta. Zákonná záruka platí pouze v případě dodržení veškerých pokynů pro montáž a údržbu, včetně provedení ochrany motoru. Ventilároty lze upevňovat pouze na montážní konzoli a příruby tak, aniž by došlo k mechanickému namáhání skříně. Při nedodržení tohoto doporučení může dojít ke zkroucení skříně a poškození oběžného kola. V takovém případě nebude poskytnuta záruka. Upozornění: pracovní bod u všech typů radiálních ventilátorů je nutno vždy zvolit tak, aby byl s dostatečnou rezervou vzdálen od nepovolené oblasti, kdy je tlaková ztráta v systému nízká a dochází k přetížení motoru. Minimální doporučená rezerva tlaku je +15 % z hodnoty tlaku v nejnižším pracovním bodě. Při provozování ventilátoru v nepovolené oblasti je motor přetížen a může dojít k jeho poruše. Výkonové charakteristiky Pst je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardů UNE , BS 848 part I., AMCA a ASHRAE elektrodesign@elektrodesign.cz

5 Obecné pokyny R 600 R 602 R121 Standardní zapojení ventilátorů s asynchronním motorem 230/400 V s kotvou nakrátko, se statorem zapojeným do hvězdy. Motory lze ve spojení do hvězdy připojit na sí se jmenovitým napětím 3x400 V. Motory nelze zapojit do trojúhelníku. Přehozením fází se provede změna směru otáčení oběžného kola ventilátoru tak, aby průtok vzduchu odpovídal směru šipky na skříni ventilátoru. Standardní zapojení ventilátorů s asynchronním motorem 400 V s kotvou nakrátko, se statorem zapojeným do trojúhelníku. Motory lze ve spojení do trojúhelníku připojit na sí se jmenovitým napětím 3x400 V. Motory nelze zapojit do hvězdy. Přehozením fází se provede změna směru otáčení oběžného kola ventilátoru tak, aby průtok vzduchu odpovídal směru šipky na skříni ventilátoru. Doporučené schema zapojení ventilátorů s nadproudovou ochranou a obvodem pro zapnutí a vypnutí ventilátoru. Zapojení Y nebo D je nutno zvolit podle příslušného typu motoru, kterým je ventilátor vybaven. Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

6 CMPT 140, 160, 200, 250 K konzultace a návrh na tel.: Informujte se na plastové ventilátory v nevýbušném provedení. Ex II2G Eexd IIBT5 a Eexd IICT4 Typ A B B1 B2 C E F L M N Ø D CMPT CMPT CMPT CMPT Skříň Spirální skříň radiálního ventilátoru je vyrobena z polypropylenu, max. teplota dopravované vzdušniny 40 C. Ventilátor je dodávan s orientací skříně LG 0 a při montáži lze úhel osy výtlačného hrdla změnit. Provedení skříně RD je na zvláštní objednávku. Oběžné kolo je radiální s dopředu zahnutými lopatkami, vyrobené z polypropylenu. Motor asynchronní s kotvou nakrátko, třída izolace F, kuličková ložiska s tukovou náplní na dobu životnosti. Motor mimo proud vzdušniny. Krytí IP 55. Možnosti natočení skříně Svorkovnice umístěna na motoru. Montáž Montáž se provádí od velikosti 160 na montážní základnu, která je součástí ventilátoru. Ventilátor se spouští po připojení na potrubní sí, pro kterou je určen, případně s uzavřeným sáním či výtlakem tak, aby nedošlo k přetížení ventilátoru. Po spuštění je třeba zkontrolovat správný směr otáčení oběžného kola a je nutno změřit proud, který nesmí překročit jmenovitý proud ventilátoru. Pokud jsou hodnoty proudu vyšší, je nutno zkontrolovat zaregulování potrubní sítě. Do přívodu ventilátoru je nutno zařadit nadproudové relé nebo jinou vhodnou motorovou ochranu. Při přetížení motoru tepelná ochrana rozepne ovládací obvod stykače a odpojí motor ventilátoru. Pokud dochází k působení této tepelné ochrany motoru, signalizuje to většinou abnormální pracovní režim. V takovém případě je nutno provést kontrolu zaregulování potrubní sítě a kontrolu elektrických parametrů motoru a elektroinstalace. Pokud jsou ventilátory provozovány bez této ochrany, zaniká nárok na reklamaci poškozeného motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. Pro velikost 140 lze objednat držák CMPT-S. Pokyny Ventilátory jsou vhodné svojí konstrucí pro dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích, v chemickém průmyslu, petrochemii a laboratořích. Nehodí se pro odsávání dřevního prachu a drtě, ani jiných hořlavých nebo výbušných směsí. Upozornění Při projektování je nutno stanovit přesně chemické složení dopravovaných látek, v případě nejistoty je nutno vhodnost ventilátoru konzultovat s výrobcem. Pro návrh ventilátoru platí stejná pravidla jako pro všechny radiální ventilátory s lopatkami zahnutými dopředu. LG 0 LG 90 LG 270 Typ otáčky [min -1 ] potrubí [mm] příkon [kw] elektrodesign@elektrodesign.cz proud [A] napětí [V] průtok (0 Pa) [m 3 /h] akust. tlak* [db(a)] hmotnost [kg] CMPT/ ,09 0, ,4 CMPT/ ,37 1, ,8 CMPT/ ,25 0, ,8 CMPT/ ,5 3, ,6 CMPT/ ,37 1, ,6 CMPT/ ,5 3, ,2 * Akustický tlak ve vzdálenosti 1,5 m ve volném poli

7 CMPT 140, 160, 200, 250 CMPT/2-140 CMPT/2-160 CMPT/4-160 CMPT/2-200 CMPT/4-200 Schema R9 CMPT/4-250 schema zapojení CMPT zapojení Y nebo podle štítku a typu dodaného motoru Výkonové charakteristiky Pe je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardu UNE , BS 848 part. I, AMCA a ASHRAE Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

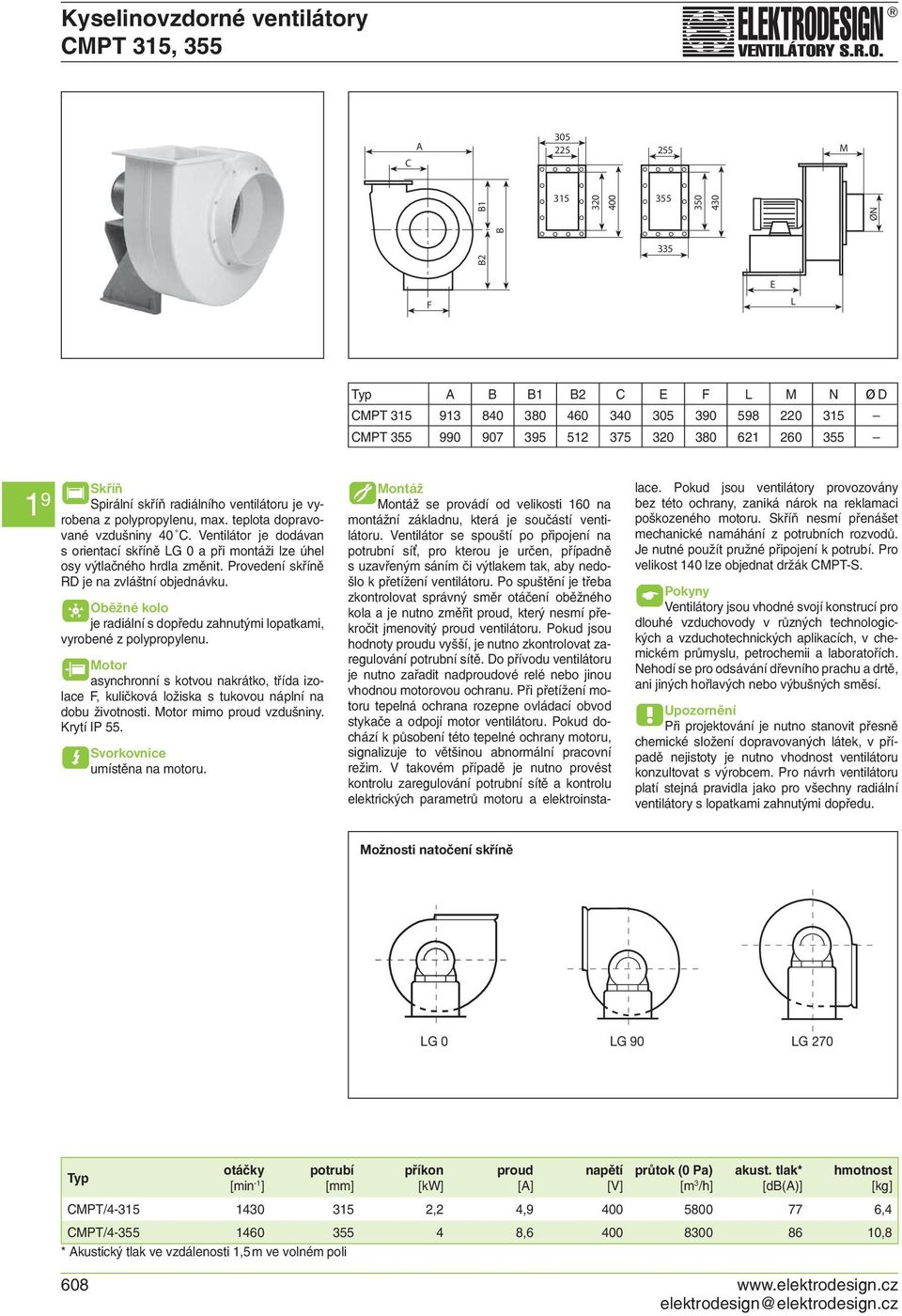

8 CMPT 315, 355 A C M B2 B1 B ØN F E L Typ A B B1 B2 C E F L M N Ø D CMPT CMPT Skříň Spirální skříň radiálního ventilátoru je vyrobena z polypropylenu, max. teplota dopravované vzdušniny 40 C. Ventilátor je dodávan s orientací skříně LG 0 a při montáži lze úhel osy výtlačného hrdla změnit. Provedení skříně RD je na zvláštní objednávku. Oběžné kolo je radiální s dopředu zahnutými lopatkami, vyrobené z polypropylenu. Motor asynchronní s kotvou nakrátko, třída izolace F, kuličková ložiska s tukovou náplní na dobu životnosti. Motor mimo proud vzdušniny. Krytí IP 55. Svorkovnice umístěna na motoru. Montáž Montáž se provádí od velikosti 160 na montážní základnu, která je součástí ventilátoru. Ventilátor se spouští po připojení na potrubní sí, pro kterou je určen, případně s uzavřeným sáním či výtlakem tak, aby nedošlo k přetížení ventilátoru. Po spuštění je třeba zkontrolovat správný směr otáčení oběžného kola a je nutno změřit proud, který nesmí překročit jmenovitý proud ventilátoru. Pokud jsou hodnoty proudu vyšší, je nutno zkontrolovat zaregulování potrubní sítě. Do přívodu ventilátoru je nutno zařadit nadproudové relé nebo jinou vhodnou motorovou ochranu. Při přetížení motoru tepelná ochrana rozepne ovládací obvod stykače a odpojí motor ventilátoru. Pokud dochází k působení této tepelné ochrany motoru, signalizuje to většinou abnormální pracovní režim. V takovém případě je nutno provést kontrolu zaregulování potrubní sítě a kontrolu elektrických parametrů motoru a elektroinsta- lace. Pokud jsou ventilátory provozovány bez této ochrany, zaniká nárok na reklamaci poškozeného motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. Pro velikost 140 lze objednat držák CMPT-S. Pokyny Ventilátory jsou vhodné svojí konstrucí pro dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích, v chemickém průmyslu, petrochemii a laboratořích. Nehodí se pro odsávání dřevního prachu a drtě, ani jiných hořlavých nebo výbušných směsí. Upozornění Při projektování je nutno stanovit přesně chemické složení dopravovaných látek, v případě nejistoty je nutno vhodnost ventilátoru konzultovat s výrobcem. Pro návrh ventilátoru platí stejná pravidla jako pro všechny radiální ventilátory s lopatkami zahnutými dopředu. Možnosti natočení skříně LG 0 LG 90 LG 270 Typ otáčky [min -1 ] potrubí [mm] příkon [kw] elektrodesign@elektrodesign.cz proud [A] napětí [V] průtok (0 Pa) [m 3 /h] akust. tlak* [db(a)] hmotnost [kg] CMPT/ ,2 4, ,4 CMPT/ , ,8 * Akustický tlak ve vzdálenosti 1,5 m ve volném poli

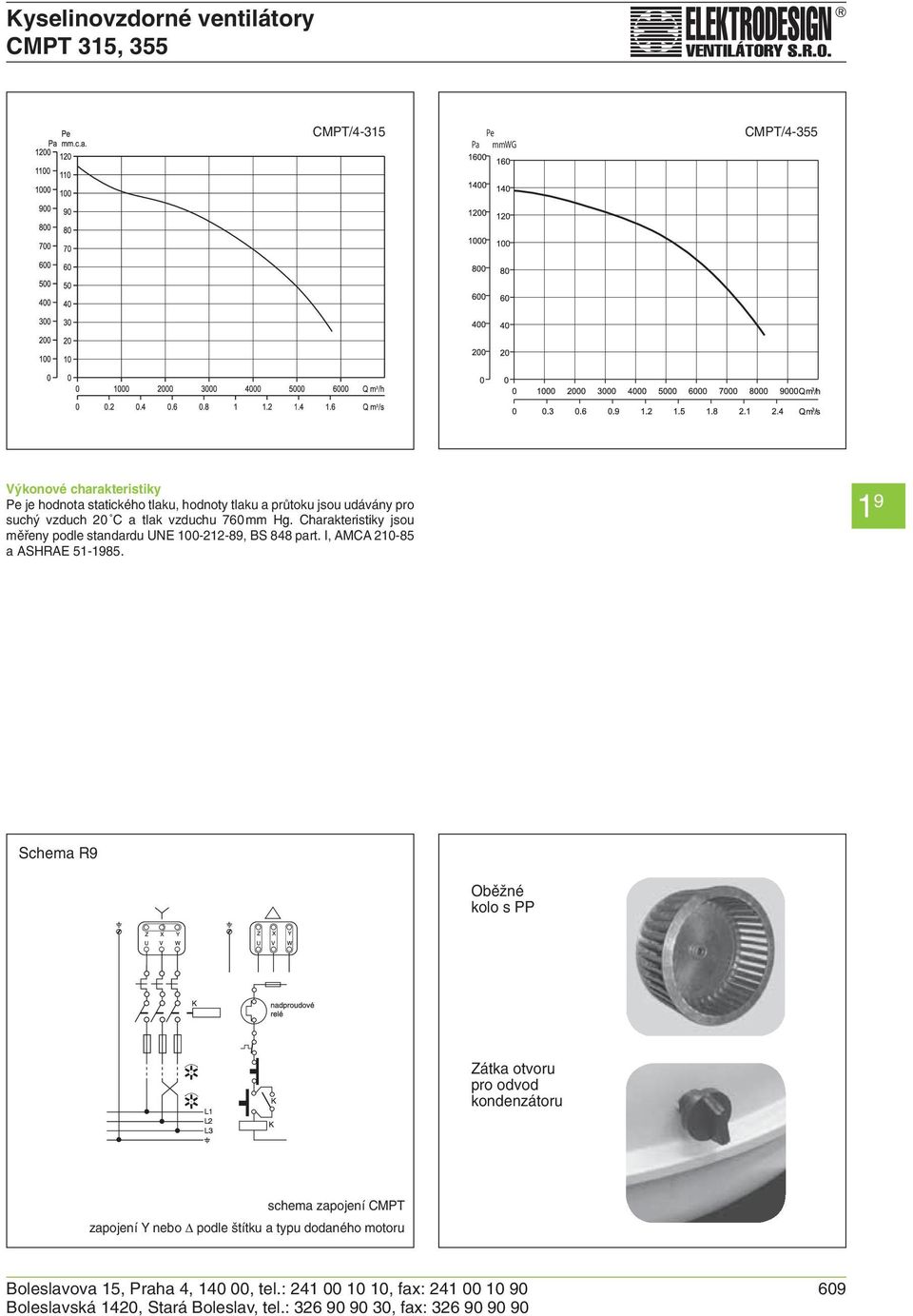

9 CMPT 315, 355 CMPT/4-315 Pa Pe mmwg CMPT/4-355 Výkonové charakteristiky Pe je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardu UNE , BS 848 part. I, AMCA a ASHRAE Schema R9 Oběžné kolo s PP Zátka otvoru pro odvod kondenzátoru schema zapojení CMPT zapojení Y nebo podle štítku a typu dodaného motoru Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

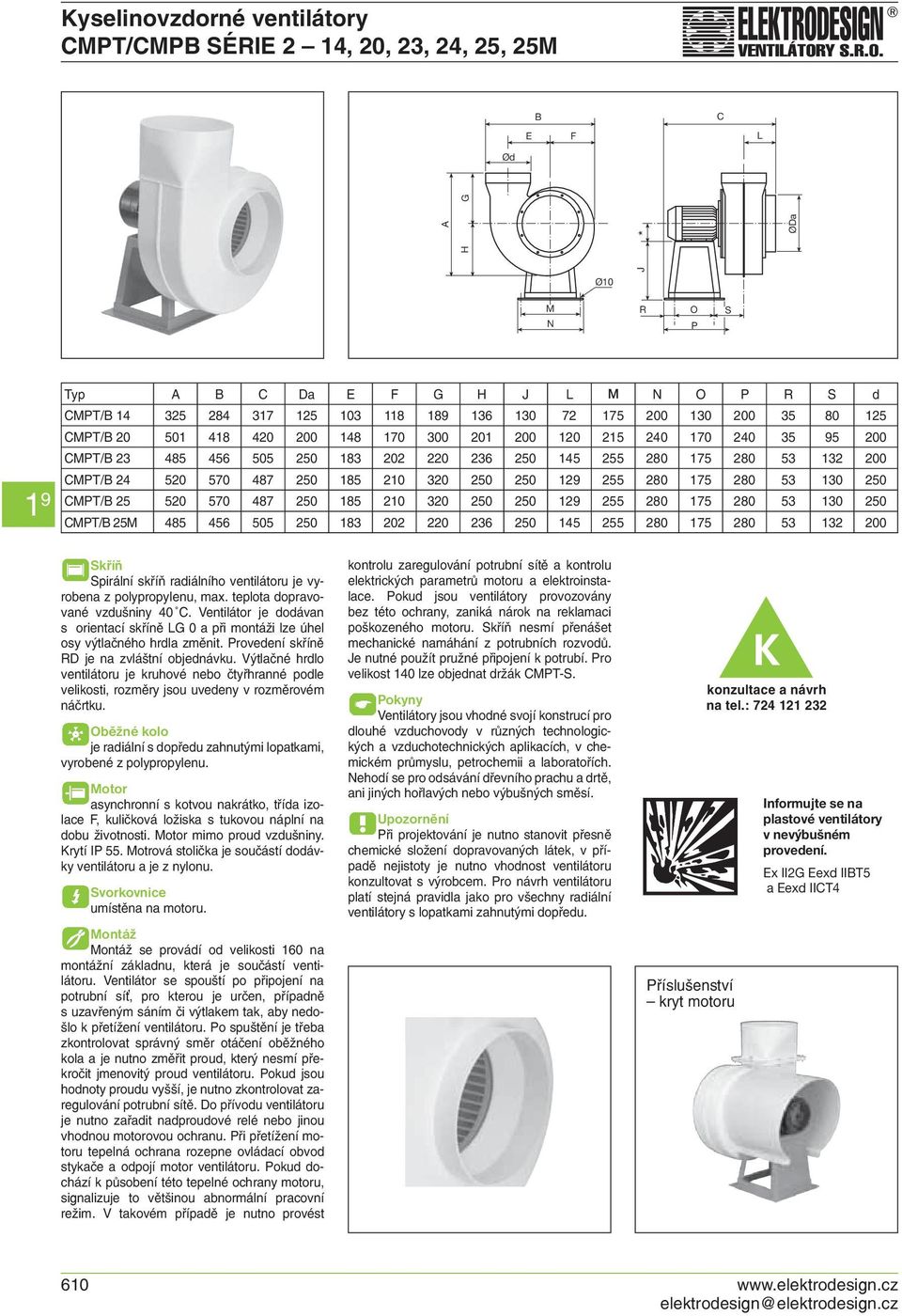

10 CMPT/CMPB SÉRIE 2 14, 20, 23, 24, 25, 25M B C E F L Ød H A * ØDa G Ø10 J M N R O P S Typ A B C Da E F G H J L M N O P R S d CMPT/B CMPT/B CMPT/B CMPT/B CMPT/B CMPT/B 25M Skříň Spirální skříň radiálního ventilátoru je vyrobena z polypropylenu, max. teplota dopravované vzdušniny 40 C. Ventilátor je dodávan s orientací skříně LG 0 a při montáži lze úhel osy výtlačného hrdla změnit. Provedení skříně RD je na zvláštní objednávku. Výtlačné hrdlo ventilátoru je kruhové nebo čtyřhranné podle velikosti, rozměry jsou uvedeny v rozměrovém náčrtku. Oběžné kolo je radiální s dopředu zahnutými lopatkami, vyrobené z polypropylenu. Motor asynchronní s kotvou nakrátko, třída izolace F, kuličková ložiska s tukovou náplní na dobu životnosti. Motor mimo proud vzdušniny. Krytí IP 55. Motrová stolička je součástí dodávky ventilátoru a je z nylonu. Svorkovnice umístěna na motoru. Montáž Montáž se provádí od velikosti 160 na montážní základnu, která je součástí ventilátoru. Ventilátor se spouští po připojení na potrubní sí, pro kterou je určen, případně s uzavřeným sáním či výtlakem tak, aby nedošlo k přetížení ventilátoru. Po spuštění je třeba zkontrolovat správný směr otáčení oběžného kola a je nutno změřit proud, který nesmí překročit jmenovitý proud ventilátoru. Pokud jsou hodnoty proudu vyšší, je nutno zkontrolovat zaregulování potrubní sítě. Do přívodu ventilátoru je nutno zařadit nadproudové relé nebo jinou vhodnou motorovou ochranu. Při přetížení motoru tepelná ochrana rozepne ovládací obvod stykače a odpojí motor ventilátoru. Pokud dochází k působení této tepelné ochrany motoru, signalizuje to většinou abnormální pracovní režim. V takovém případě je nutno provést kontrolu zaregulování potrubní sítě a kontrolu elektrických parametrů motoru a elektroinstalace. Pokud jsou ventilátory provozovány bez této ochrany, zaniká nárok na reklamaci poškozeného motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. Pro velikost 140 lze objednat držák CMPT-S. Pokyny Ventilátory jsou vhodné svojí konstrucí pro dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích, v chemickém průmyslu, petrochemii a laboratořích. Nehodí se pro odsávání dřevního prachu a drtě, ani jiných hořlavých nebo výbušných směsí. Upozornění Při projektování je nutno stanovit přesně chemické složení dopravovaných látek, v případě nejistoty je nutno vhodnost ventilátoru konzultovat s výrobcem. Pro návrh ventilátoru platí stejná pravidla jako pro všechny radiální ventilátory s lopatkami zahnutými dopředu. Příslušenství kryt motoru K konzultace a návrh na tel.: Informujte se na plastové ventilátory v nevýbušném provedení. Ex II2G Eexd IIBT5 a Eexd IICT elektrodesign@elektrodesign.cz

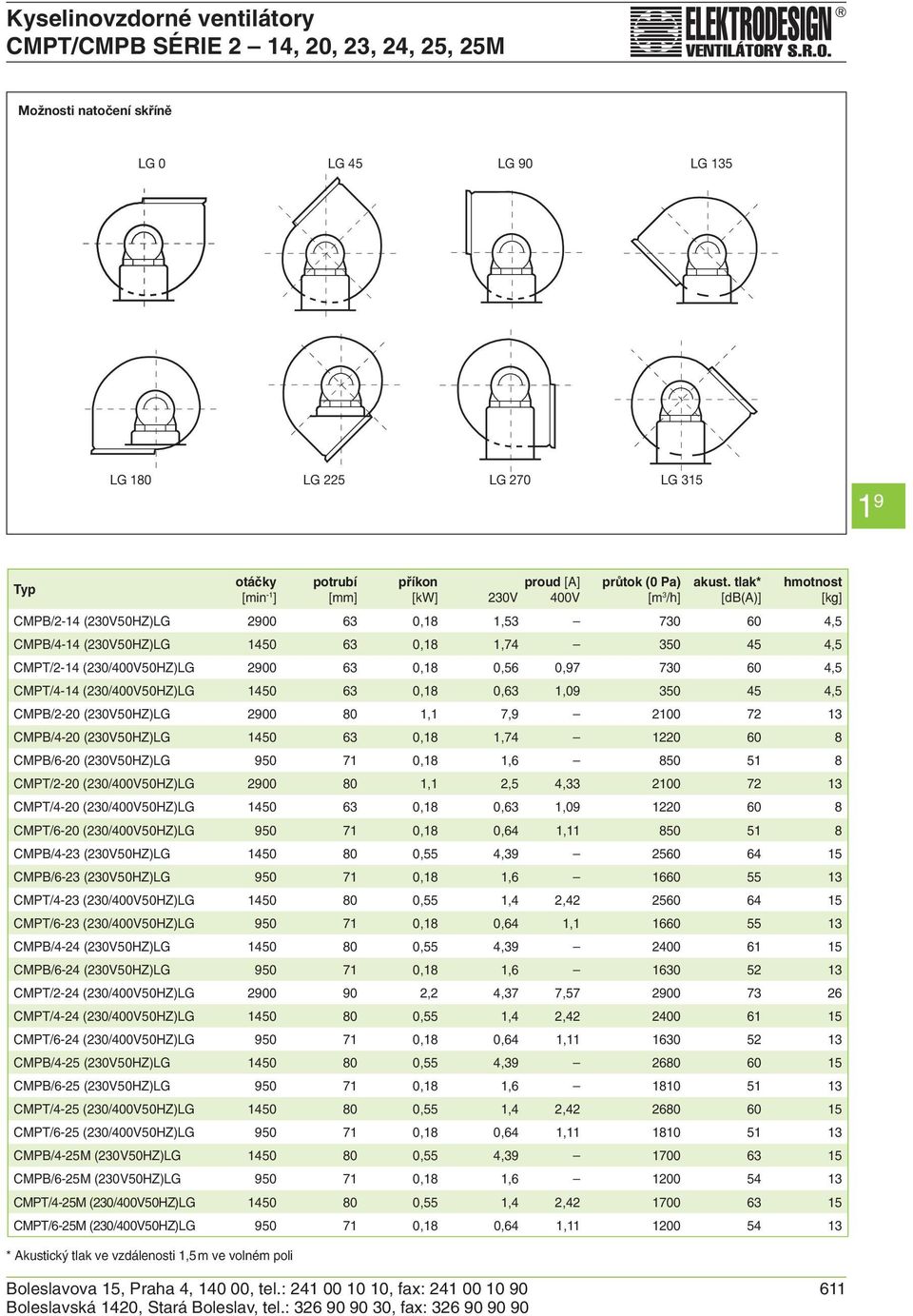

11 CMPT/CMPB SÉRIE 2 14, 20, 23, 24, 25, 25M Možnosti natočení skříně LG 0 LG 45 LG 90 LG 135 LG 180 LG 225 LG 270 LG 315 Typ otáčky potrubí příkon proud [A] průtok (0 Pa) akust. tlak* hmotnost [min -1 ] [mm] [kw] 230V 400V [m 3 /h] [db(a)] [kg] CMPB/2-14 (230V50HZ)LG ,18 1, ,5 CMPB/4-14 (230V50HZ)LG ,18 1, ,5 CMPT/2-14 (230/400V50HZ)LG ,18 0,56 0, ,5 CMPT/4-14 (230/400V50HZ)LG ,18 0,63 1, ,5 CMPB/2-20 (230V50HZ)LG ,1 7, CMPB/4-20 (230V50HZ)LG ,18 1, CMPB/6-20 (230V50HZ)LG ,18 1, CMPT/2-20 (230/400V50HZ)LG ,1 2,5 4, CMPT/4-20 (230/400V50HZ)LG ,18 0,63 1, CMPT/6-20 (230/400V50HZ)LG ,18 0,64 1, CMPB/4-23 (230V50HZ)LG ,55 4, CMPB/6-23 (230V50HZ)LG ,18 1, CMPT/4-23 (230/400V50HZ)LG ,55 1,4 2, CMPT/6-23 (230/400V50HZ)LG ,18 0,64 1, CMPB/4-24 (230V50HZ)LG ,55 4, CMPB/6-24 (230V50HZ)LG ,18 1, CMPT/2-24 (230/400V50HZ)LG ,2 4,37 7, CMPT/4-24 (230/400V50HZ)LG ,55 1,4 2, CMPT/6-24 (230/400V50HZ)LG ,18 0,64 1, CMPB/4-25 (230V50HZ)LG ,55 4, CMPB/6-25 (230V50HZ)LG ,18 1, CMPT/4-25 (230/400V50HZ)LG ,55 1,4 2, CMPT/6-25 (230/400V50HZ)LG ,18 0,64 1, CMPB/4-25M (230V50HZ)LG ,55 4, CMPB/6-25M (230V50HZ)LG ,18 1, CMPT/4-25M (230/400V50HZ)LG ,55 1,4 2, CMPT/6-25M (230/400V50HZ)LG ,18 0,64 1, * Akustický tlak ve vzdálenosti 1,5 m ve volném poli Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

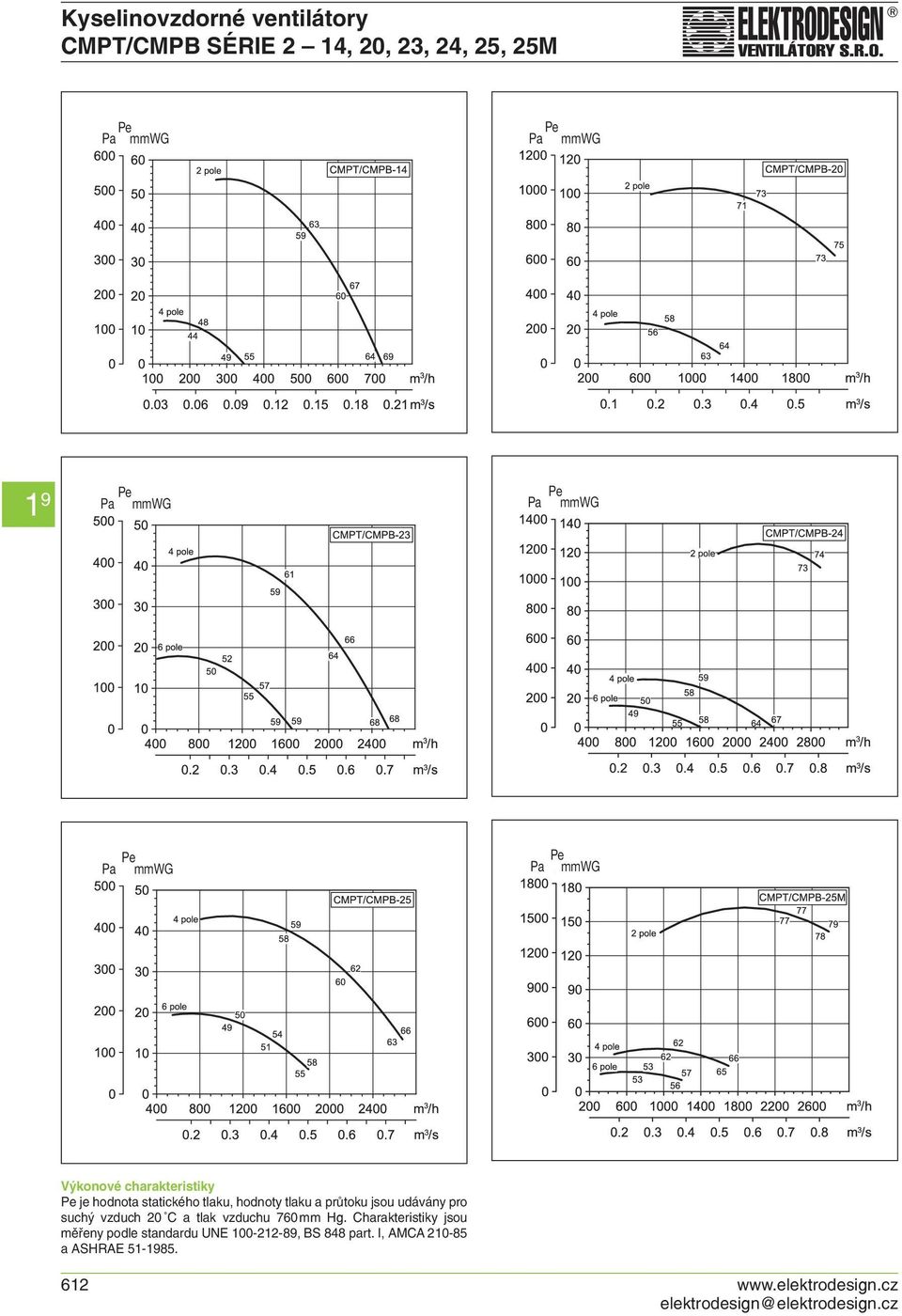

12 CMPT/CMPB SÉRIE 2 14, 20, 23, 24, 25, 25M Pa Pe mmwg Pa Pe mmwg Pa Pe mmwg Pa Pe mmwg Pa Pe mmwg Pa Pe mmwg Výkonové charakteristiky Pe je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardu UNE , BS 848 part. I, AMCA a ASHRAE elektrodesign@elektrodesign.cz

13 CMPT/CMPB SÉRIE 2 30 C F L A E Ød H B ØDa G Ø12 J * M N R O P S Typ A B C Da E F G H J L M N O P R S d CMPT/B Skříň Spirální skříň radiálního ventilátoru je vyrobena z polypropylenu, max. teplota dopravované vzdušniny 40 C. Ventilátor je dodávan s orientací skříně LG 0 a při montáži lze úhel osy výtlačného hrdla změnit. Provedení skříně RD je na zvláštní objednávku. Výtlačné hrdlo ventilátoru je kruhové nebo čtyřhranné podle velikosti, rozměry jsou uvedeny v rozměrovém náčrtku. Oběžné kolo je radiální s dopředu zahnutými lopatkami, vyrobené z polypropylenu. Motor asynchronní s kotvou nakrátko, třída izolace F, kuličková ložiska s tukovou náplní na dobu životnosti. Motor mimo proud vzdušniny. Krytí IP 55. Motrová stolička je součástí dodávky ventilátoru a je z PP. Svorkovnice umístěna na motoru. Montáž Montáž se provádí od velikosti 160 na montážní základnu, která je součástí ventilátoru. Ventilátor se spouští po připojení na potrubní sí, pro kterou je určen, případně s uzavřeným sáním či výtlakem tak, aby nedošlo k přetížení ventilátoru. Po spuštění je třeba zkontrolovat správný směr otáčení oběžného kola a je nutno změřit proud, který nesmí překročit jmenovitý proud ventilátoru. Pokud jsou hodnoty proudu vyšší, je nutno zkontrolovat zaregulování potrubní sítě. Do přívodu ventilátoru je nutno zařadit nadproudové relé nebo jinou vhodnou motorovou ochranu. Při přetížení motoru tepelná ochrana rozepne ovládací obvod stykače a odpojí motor ventilátoru. Pokud dochází k působení této tepelné ochrany motoru, signalizuje to většinou abnormální pracovní režim. V takovém případě je nutno provést kontrolu zaregulování potrubní sítě a kontrolu elektrických parametrů motoru a elektroinstalace. Pokud jsou ventilátory provozovány bez této ochrany, zaniká nárok na reklamaci poškozeného motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. Pro velikost 140 lze objednat držák CMPT-S. Pokyny Ventilátory jsou vhodné svojí konstrucí pro dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích, v chemickém průmyslu, petrochemii a laboratořích. Nehodí se pro odsávání dřevního prachu a drtě, ani jiných hořlavých nebo výbušných směsí. Pa Pe mmwg Upozornění Při projektování je nutno stanovit přesně chemické složení dopravovaných látek, v případě nejistoty je nutno vhodnost ventilátoru konzultovat s výrobcem. Pro návrh ventilátoru platí stejná pravidla jako pro všechny radiální ventilátory s lopatkami zahnutými dopředu. Výkonové charakteristiky Pe je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardu UNE , BS 848 part. I, AMCA a ASHRAE Typ otáčky potrubí příkon proud [A] průtok (0 Pa) akust. tlak* hmotnost [min -1 ] [mm] [kw] 230V 400V [m 3 /h] [db(a)] [kg] CMPB/4-30 (230V50HZ)LG ,1 7, CMPB/6-30 (230V50HZ)LG ,37 2, CMPT/4-30 (230/400V50HZ)LG ,1 2,59 4, CMPT/6-30 (230/400V50HZ)LG ,37 1,04 1, * Akustický tlak ve vzdálenosti 1,5 m ve volném poli Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

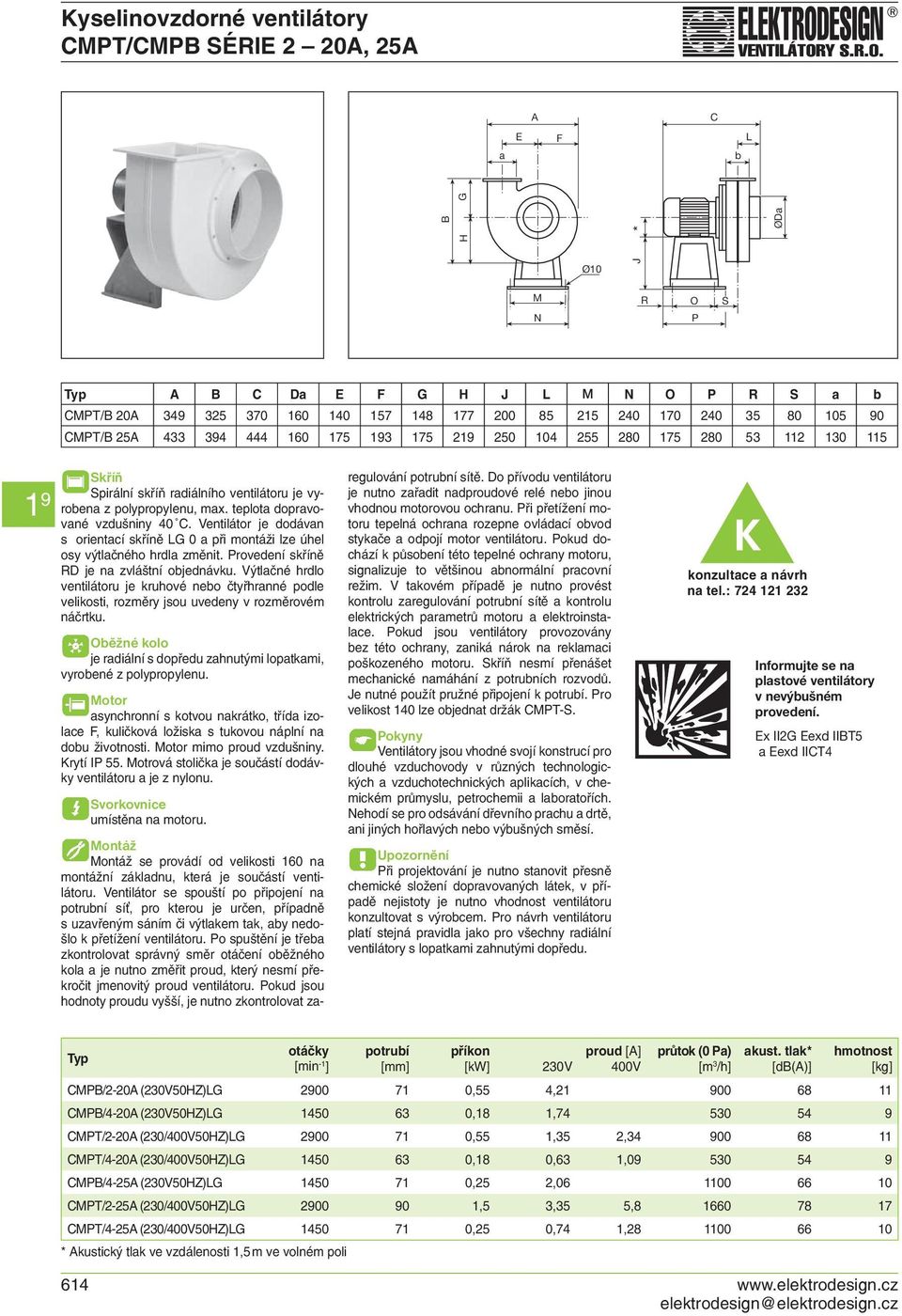

14 CMPT/CMPB SÉRIE 2 20A, 25A A C E F L b a H B G * ØDa Ø10 J M N R S O P Typ A B C Da E F G H J L M N O P R S a b CMPT/B 20A CMPT/B 25A Skříň Spirální skříň radiálního ventilátoru je vyrobena z polypropylenu, max. teplota dopravované vzdušniny 40 C. Ventilátor je dodávan s orientací skříně LG 0 a při montáži lze úhel osy výtlačného hrdla změnit. Provedení skříně RD je na zvláštní objednávku. Výtlačné hrdlo ventilátoru je kruhové nebo čtyřhranné podle velikosti, rozměry jsou uvedeny v rozměrovém náčrtku. Oběžné kolo je radiální s dopředu zahnutými lopatkami, vyrobené z polypropylenu. Motor asynchronní s kotvou nakrátko, třída izolace F, kuličková ložiska s tukovou náplní na dobu životnosti. Motor mimo proud vzdušniny. Krytí IP 55. Motrová stolička je součástí dodávky ventilátoru a je z nylonu. Svorkovnice umístěna na motoru. Montáž Montáž se provádí od velikosti 160 na montážní základnu, která je součástí ventilátoru. Ventilátor se spouští po připojení na potrubní sí, pro kterou je určen, případně s uzavřeným sáním či výtlakem tak, aby nedošlo k přetížení ventilátoru. Po spuštění je třeba zkontrolovat správný směr otáčení oběžného kola a je nutno změřit proud, který nesmí překročit jmenovitý proud ventilátoru. Pokud jsou hodnoty proudu vyšší, je nutno zkontrolovat zaregulování potrubní sítě. Do přívodu ventilátoru je nutno zařadit nadproudové relé nebo jinou vhodnou motorovou ochranu. Při přetížení motoru tepelná ochrana rozepne ovládací obvod stykače a odpojí motor ventilátoru. Pokud dochází k působení této tepelné ochrany motoru, signalizuje to většinou abnormální pracovní režim. V takovém případě je nutno provést kontrolu zaregulování potrubní sítě a kontrolu elektrických parametrů motoru a elektroinstalace. Pokud jsou ventilátory provozovány bez této ochrany, zaniká nárok na reklamaci poškozeného motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. Pro velikost 140 lze objednat držák CMPT-S. Pokyny Ventilátory jsou vhodné svojí konstrucí pro dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích, v chemickém průmyslu, petrochemii a laboratořích. Nehodí se pro odsávání dřevního prachu a drtě, ani jiných hořlavých nebo výbušných směsí. Upozornění Při projektování je nutno stanovit přesně chemické složení dopravovaných látek, v případě nejistoty je nutno vhodnost ventilátoru konzultovat s výrobcem. Pro návrh ventilátoru platí stejná pravidla jako pro všechny radiální ventilátory s lopatkami zahnutými dopředu. K konzultace a návrh na tel.: Informujte se na plastové ventilátory v nevýbušném provedení. Ex II2G Eexd IIBT5 a Eexd IICT4 Typ otáčky potrubí příkon proud [A] průtok (0 Pa) akust. tlak* hmotnost [min -1 ] [mm] [kw] 230V 400V [m 3 /h] [db(a)] [kg] CMPB/2-20A (230V50HZ)LG ,55 4, CMPB/4-20A (230V50HZ)LG ,18 1, CMPT/2-20A (230/400V50HZ)LG ,55 1,35 2, CMPT/4-20A (230/400V50HZ)LG ,18 0,63 1, CMPB/4-25A (230V50HZ)LG ,25 2, CMPT/2-25A (230/400V50HZ)LG ,5 3,35 5, CMPT/4-25A (230/400V50HZ)LG ,25 0,74 1, * Akustický tlak ve vzdálenosti 1,5 m ve volném poli elektrodesign@elektrodesign.cz

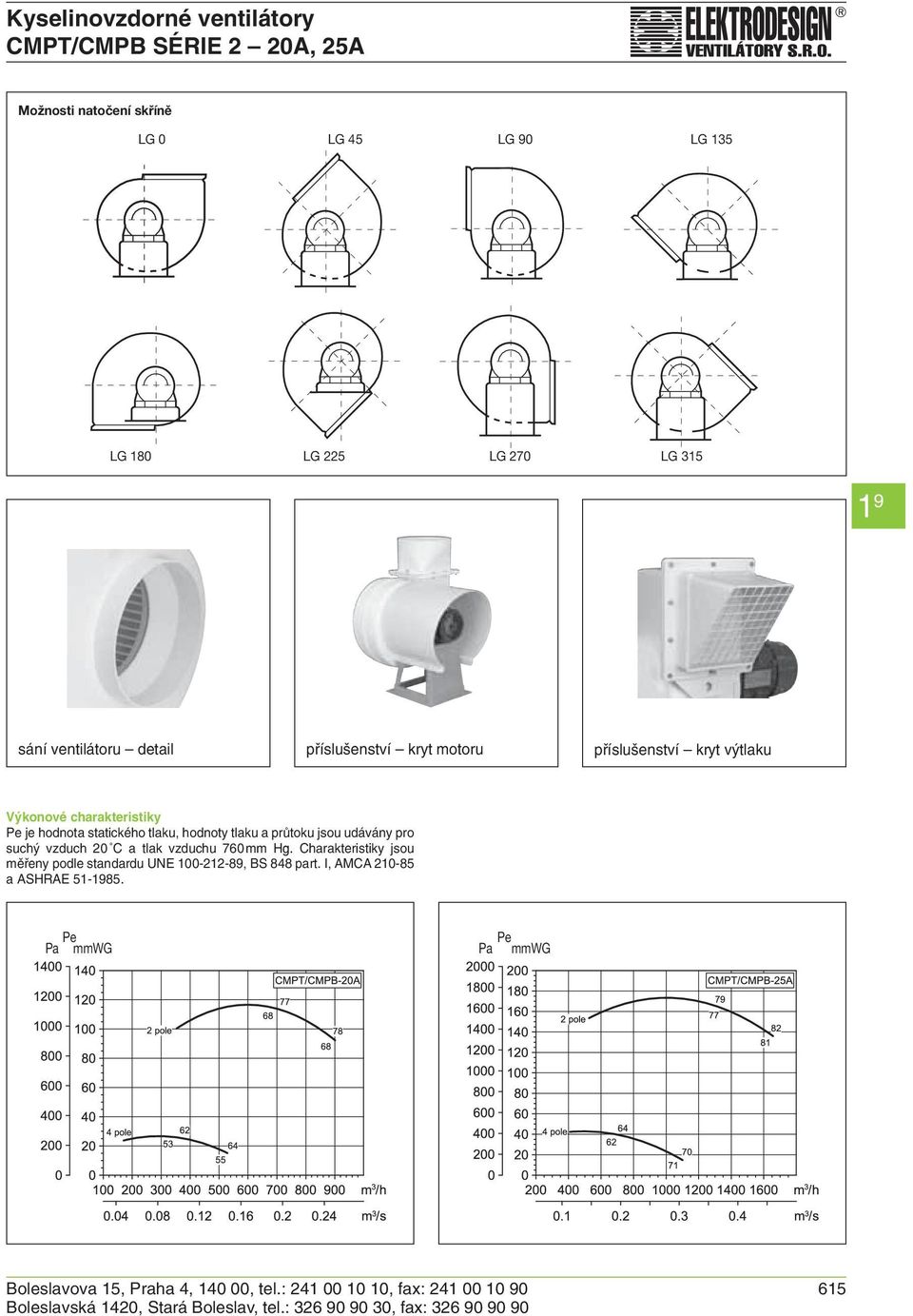

15 CMPT/CMPB SÉRIE 2 20A, 25A Možnosti natočení skříně LG 0 LG 45 LG 90 LG 135 LG 180 LG 225 LG 270 LG 315 sání ventilátoru detail příslušenství kryt motoru příslušenství kryt výtlaku Výkonové charakteristiky Pe je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardu UNE , BS 848 part. I, AMCA a ASHRAE Pa Pe mmwg Pa Pe mmwg Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

16 CMPT/CMPB SÉRIE 2 30A, 35, CMPT 42 A C E F L a b H B * ØDa G Ø12 J M N R O P S Typ A B C Da E F G H J L M N O P R S a b CMPT/B 30A CMPT/B CMPT Skříň Spirální skříň radiálního ventilátoru je vyrobena z polypropylenu, max. teplota dopravované vzdušniny 40 C. Ventilátor je dodávan s orientací skříně LG 0 a při montáži lze úhel osy výtlačného hrdla změnit. Provedení skříně RD je na zvláštní objednávku. Výtlačné hrdlo ventilátoru je kruhové nebo čtyřhranné podle velikosti, rozměry jsou uvedeny v rozměrovém náčrtku. Oběžné kolo je radiální s dopředu zahnutými lopatkami, vyrobené z polypropylenu. Motor asynchronní s kotvou nakrátko, třída izolace F, kuličková ložiska s tukovou náplní na dobu životnosti. Motor mimo proud vzdušniny. Krytí IP 55. Motrová stolička je součástí dodávky ventilátoru a je z PP (velikosti 30 a 35) nebo pozinkovaného ocelového plechu (velikost 42). Svorkovnice umístěna na motoru. Montáž Montáž se provádí od velikosti 160 na montážní základnu, která je součástí ventilátoru. Ventilátor se spouští po připojení na potrubní sí, pro kterou je určen, případně s uzavřeným sáním či výtlakem tak, aby nedošlo k přetížení ventilátoru. Po spuštění je třeba zkontrolovat správný směr otáčení oběžného kola a je nutno změřit proud, který nesmí překročit jmenovitý proud ventilátoru. Pokud jsou hodnoty proudu vyšší, je nutno zkontrolovat zaregulování potrubní sítě. Do přívodu ventilátoru je nutno zařadit nadproudové relé nebo jinou vhodnou motorovou ochranu. Při přetížení motoru tepelná ochrana rozepne ovládací obvod stykače a odpojí motor ventilátoru. Pokud dochází k působení této tepelné ochrany motoru, signalizuje to většinou abnormální pracovní režim. V takovém případě je nutno provést kontrolu zaregulování potrubní sítě a kontrolu elektrických parametrů motoru a elektroinstalace. Pokud jsou ventilátory provozovány bez této ochrany, zaniká nárok na reklamaci poškozeného motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. Pro velikost 140 lze objednat držák CMPT-S. Pokyny Ventilátory jsou vhodné svojí konstrucí pro dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích, v chemickém průmyslu, petrochemii a laboratořích. Nehodí se pro odsávání dřevního prachu a drtě, ani jiných hořlavých nebo výbušných směsí. Upozornění Při projektování je nutno stanovit přesně chemické složení dopravovaných látek, v případě nejistoty je nutno vhodnost ventilátoru konzultovat s výrobcem. Pro návrh ventilátoru platí stejná pravidla jako pro všechny radiální ventilátory s lopatkami zahnutými dopředu. K konzultace a návrh na tel.: Informujte se na plastové ventilátory v nevýbušném provedení. Ex II2G Eexd IIBT5 a Eexd IICT4 Typ otáčky potrubí příkon proud [A] průtok (0 Pa) akust. tlak* hmotnost [min -1 ] [mm] [kw] 230V 400V [m 3 /h] [db(a)] [kg] CMPB/4-30A (230V50HZ)LG ,55 4, CMPT/2-30A (230/400V50HZ)LG ,95 11, CMPT/4-30A (230/400V50HZ)LG ,55 1,4 2, CMPB/6-35 1,1KW(230V50HZ) LG ,1 7, CMPT/4-35 3KW (230/400V50HZ)LG ,48 11, CMPT/6-35 1,1KW(230/400V50HZ) LG ,1 3,25 5, CMPT/4-42 5,5KW (400V50HZ)LG ,5 11, CMPT/4-42 7,5KW (400V50HZ)LG ,5 14, CMPT/6-42 (230/400V50HZ)LG ,9 11, * Akustický tlak ve vzdálenosti 1,5 m ve volném poli elektrodesign@elektrodesign.cz

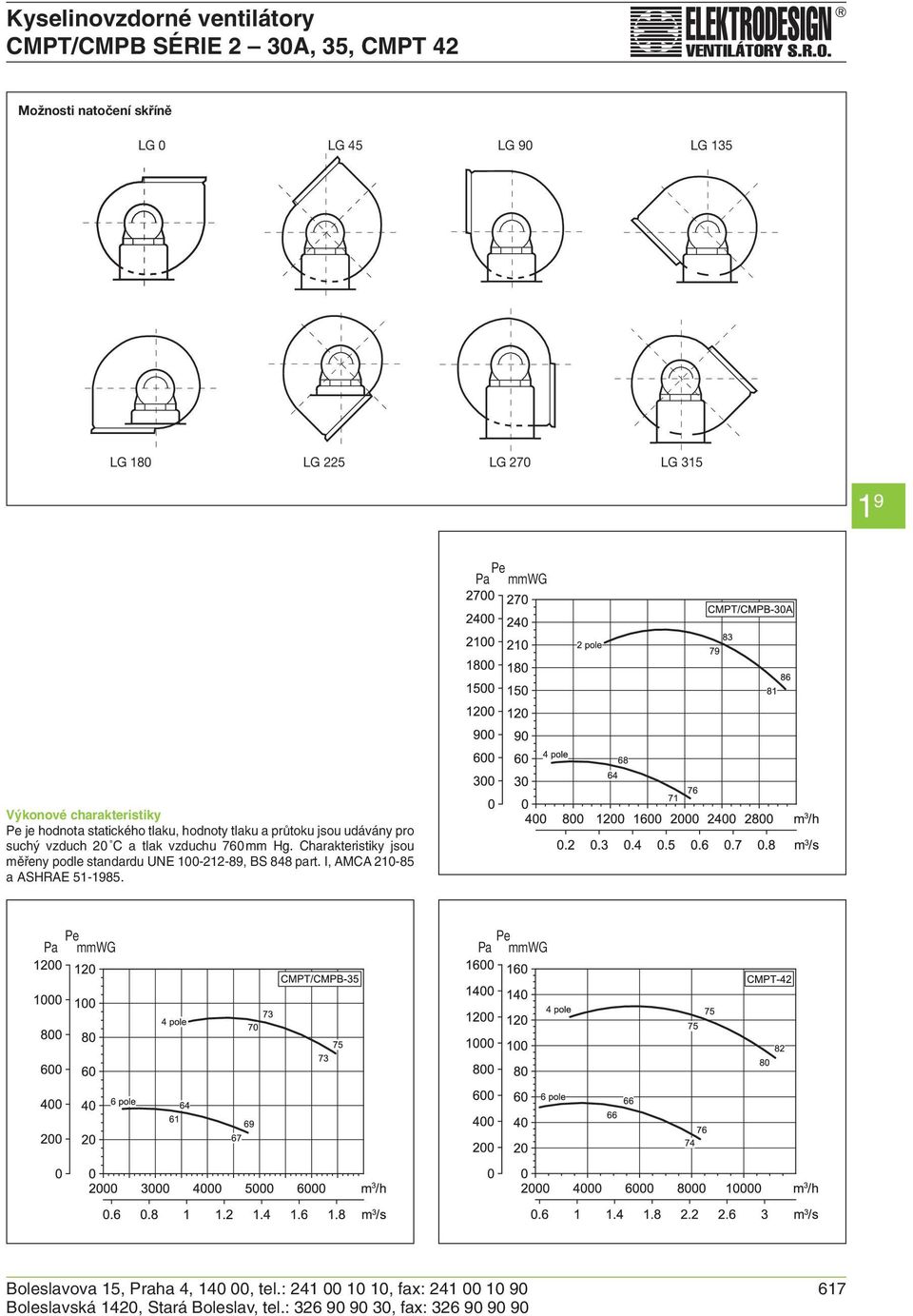

17 CMPT/CMPB SÉRIE 2 30A, 35, CMPT 42 Možnosti natočení skříně LG 0 LG 45 LG 90 LG 135 LG 180 LG 225 LG 270 LG 315 Pa Pe mmwg Výkonové charakteristiky Pe je hodnota statického tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardu UNE , BS 848 part. I, AMCA a ASHRAE Pe Pa mmwg Pa Pe mmwg Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

18 BA INOX vyrobeno z nerezové oceli Typ A B C D d E F G H L M N P Z X Y BA x14 BA x16 BA x16 BA x16 BA x16 BA x16 BA x16 BA x16 BA x16 BA x16 BA x16 BA x16 BA BA BA BA Skříň Spirální skříň radiálního ventilátoru je vyrobena z nerezového ocelového plechu. Na spoje jsou použity nerezové šrouby. Teplota vzdušiny 15 C až +70 C nebo 200 C (speciální provedení), teplota dokolí do +40 C. Oběžné kolo je radiální s dopředu zahnutými lopatkami, vyrobené z nerezového ocelového plechu. Motor 2, 4 nebo 6pólový jednofázový nebo třífázový asynchronní motor, třída izolace F, kuličková ložiska s tukovou náplní na dobu životnosti. Motor je umístěn mimo proud vzdušniny. Krytí IP 55. K dispozici též provedení do prostředi s nebezpečím výbuchu (na dotaz). Svorkovnice je umístěna na motoru. Regulace se provádí frekvenčním měničem Hluk Hladina akustického tlaku ve vzdálenosti 1,5 m ve volném akustickém poli je uvedena v tabulce a výkonovém diagramu. Příslušenství X200 frekvenční měnič pro třífázové motory Pokyny Ventilátory jsou vhodné svojí konstrucí pro dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích, v chemickém průmyslu, petrochemii a laboratořích. Typ otáčky [min -1 ] potrubí sání [mm] potrubí výtlak [mm] příkon [kw] elektrodesign@elektrodesign.cz napětí [V] proud [A] napětí [V] proud [A] akust. tlak* [db(a)] hmotnost [kg] BA x 70 0, , , ,4 BA x 90 0, , , ,8 BA x 90 0, , , ,9 BA x 90 0, , , ,3 BA x 110 0, , , ,8 BA x 110 0, , , ,2 BA x 110 0, , , ,0 BA x 110 0, , , ,4 * Akustický tlak ve vzdálenosti 1,5 m ve volném poli

19 BA INOX BA BA BA Pa Pa Pa m 3 /h m 3 /h m 3 /h BA BA BA Pa Pa Pa m 3 /h m 3 /h m 3 /h BA BA BA Pa Pa Pa m 3 /h m 3 /h m 3 /h Poznámka: Pt celkový tlak Ps statický tlak Typ otáčky [min -1 ] potrubí sání [mm] potrubí výtlak [mm] příkon [kw] Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax: napětí [V] proud [A] napětí [V] proud [A] akust. tlak* [db(a)] hmotnost [kg] BA x 110 0, , , ,7 BA x 110 0, , , ,2 BA x 140 0, , , ,0 BA x 140 1, , , ,0 BA x 200 0, , , ,0 BA x 200 2, , , ,0 BA x 220 0, ,0 BA x 220 1, , ,0 * Akustický tlak ve vzdálenosti 1,5 m ve volném poli

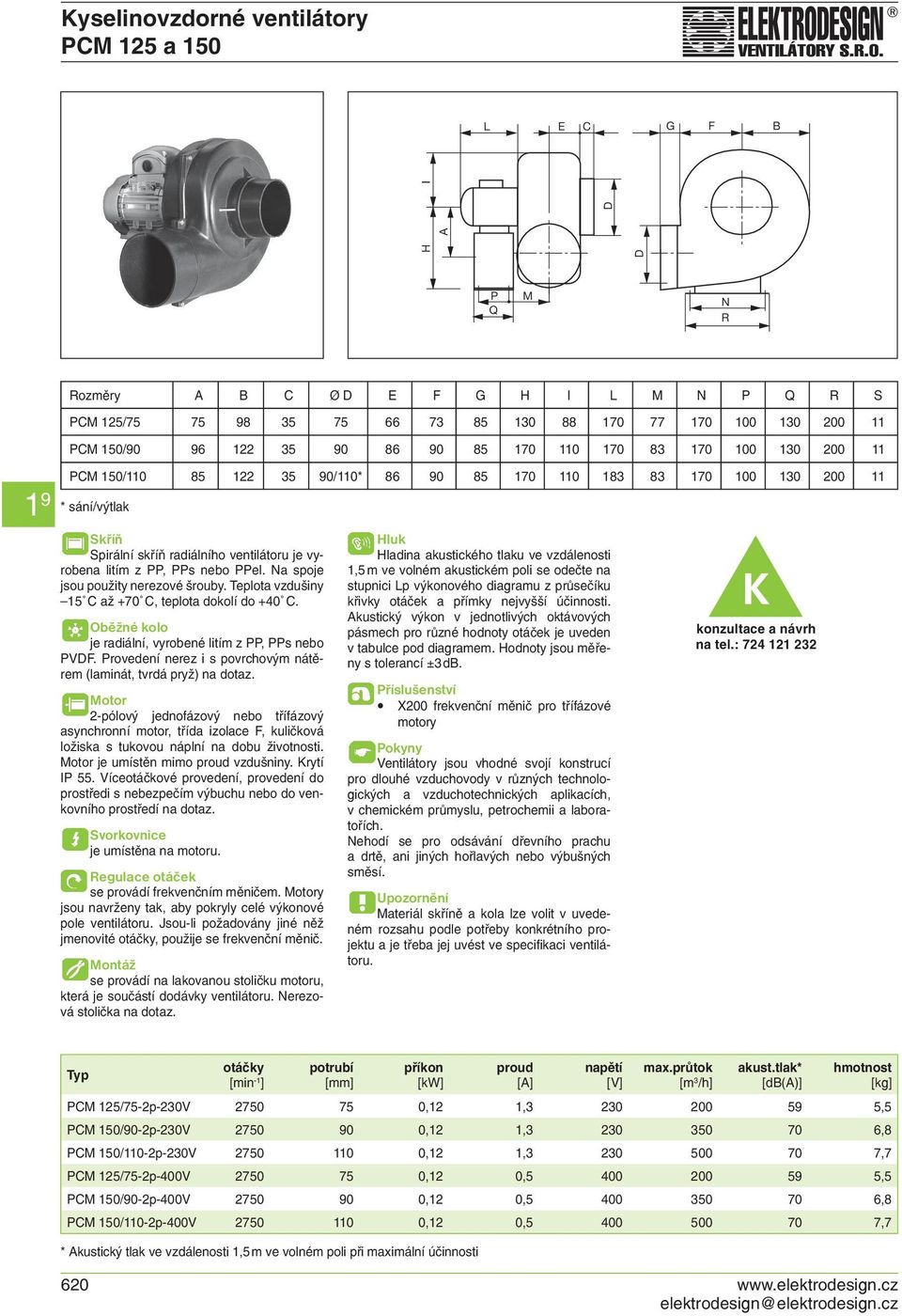

20 I Kyselinovzdorné ventilátory PCM 125 a 150 L E C G F B H D A D P Q M N R Rozměry A B C Ø D E F G H I L M N P Q R S PCM 125/ PCM 150/ PCM 150/ /110* * sání/výtlak Skříň Spirální skříň radiálního ventilátoru je vyrobena litím z PP, PPs nebo PPel. Na spoje jsou použity nerezové šrouby. Teplota vzdušiny 15 C až +70 C, teplota dokolí do +40 C. Oběžné kolo je radiální, vyrobené litím z PP, PPs nebo PVDF. Provedení nerez i s povrchovým nátěrem (laminát, tvrdá pryž) na dotaz. Motor 2-pólový jednofázový nebo třífázový asynchronní motor, třída izolace F, kuličková ložiska s tukovou náplní na dobu životnosti. Motor je umístěn mimo proud vzdušniny. Krytí IP 55. Víceotáčkové provedení, provedení do prostředi s nebezpečím výbuchu nebo do venkovního prostředí na dotaz. Svorkovnice je umístěna na motoru. Regulace otáček se provádí frekvenčním měničem. Motory jsou navrženy tak, aby pokryly celé výkonové pole ventilátoru. Jsou-li požadovány jiné něž jmenovité otáčky, použije se frekvenční měnič. Montáž se provádí na lakovanou stoličku motoru, která je součástí dodávky ventilátoru. Nerezová stolička na dotaz. Hluk Hladina akustického tlaku ve vzdálenosti 1,5 m ve volném akustickém poli se odečte na stupnici Lp výkonového diagramu z průsečíku křivky otáček a přímky nejvyšší účinnosti. Akustický výkon v jednotlivých oktávových pásmech pro různé hodnoty otáček je uveden v tabulce pod diagramem. Hodnoty jsou měřeny s tolerancí ±3 db. Příslušenství X200 frekvenční měnič pro třífázové motory Pokyny Ventilátory jsou vhodné svojí konstrucí pro dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích, v chemickém průmyslu, petrochemii a laboratořích. Nehodí se pro odsávání dřevního prachu a drtě, ani jiných hořlavých nebo výbušných směsí. Upozornění Materiál skříně a kola lze volit v uvedeném rozsahu podle potřeby konkrétního projektu a je třeba jej uvést ve specifikaci ventilátoru. K konzultace a návrh na tel.: Typ otáčky [min -1 ] potrubí [mm] příkon [kw] * Akustický tlak ve vzdálenosti 1,5 m ve volném poli při maximální účinnosti elektrodesign@elektrodesign.cz proud [A] napětí [V] max.průtok [m 3 /h] akust.tlak* [db(a)] hmotnost [kg] PCM 125/75-2p-230V ,12 1, ,5 PCM 150/90-2p-230V ,12 1, ,8 PCM 150/110-2p-230V ,12 1, ,7 PCM 125/75-2p-400V ,12 0, ,5 PCM 150/90-2p-400V ,12 0, ,8 PCM 150/110-2p-400V ,12 0, ,7

21 PCM 125 a 150 Poznámka: jmenovité otáčky jsou uvedeny v tabulce na předchozí straně. Je-li požadovaný pracovní bod na křivce jiných otáček, je třeba regulovat ventilátor frekvenčním měničem. Hodnoty korekcí pro oktávová pásma otáčky [min -1 ] Výkonové charakteristiky Pt je hodnota celkového tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardu UNE , BS 848 part. I, AMCA a ASHRAE Odečtením korekce od hodnoty akustického výkonu L Wtot [db(a)] uvedeném ve výkonových charakteristikách ventilátoru v jednotlivých zónách se získá hodnota akustického výkonu ve středu oktávových pásem. Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

22 PCM 125 a /min Poznámka: jmenovité otáčky jsou uvedeny v tabulce na předchozí straně. Je-li požadovaný pracovní bod na křivce jiných otáček, je třeba regulovat ventilátor frekvenčním měničem. Hodnoty korekcí pro oktávová pásma otáčky [min -1 ] Výkonové charakteristiky Pt je hodnota celkového tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardu UNE , BS 848 part. I, AMCA a ASHRAE Odečtením korekce od hodnoty akustického výkonu L Wtot [db(a)] uvedeném ve výkonových charakteristikách ventilátoru v jednotlivých zónách se získá hodnota akustického výkonu ve středu oktávových pásem elektrodesign@elektrodesign.cz

23 PCM 125 a 150 Poznámka: jmenovité otáčky jsou uvedeny v tabulce na předchozí straně. Je-li požadovaný pracovní bod na křivce jiných otáček, je třeba regulovat ventilátor frekvenčním měničem. Hodnoty korekcí pro oktávová pásma otáčky [min -1 ] Výkonové charakteristiky Pt je hodnota celkového tlaku, hodnoty tlaku a průtoku jsou udávány pro suchý vzduch 20 C a tlak vzduchu 760 mm Hg. Charakteristiky jsou měřeny podle standardu UNE , BS 848 part. I, AMCA a ASHRAE Odečtením korekce od hodnoty akustického výkonu L Wtot [db(a)] uvedeném ve výkonových charakteristikách ventilátoru v jednotlivých zónách se získá hodnota akustického výkonu ve středu oktávových pásem. Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

24 I Kyselinovzdorné ventilátory P 20 L E C G F B P H D A D N Q R Rozměry A B C D E F G H I L(max) N P Q R S P Skříň Spirální skříň radiálního ventilátoru v levém nebo pravém provedení je vyrobena litím z PP, PPs, PPel, PE, PEes a PEel. Na spoje jsou použity nerezové šrouby. Teplota vzdušiny 15 C až +70 C, teplota okolí do +40 C. Oběžné kolo je radiální, vyrobené litím z PP, PPs nebo PVDF. Provedení nerez i s povrchovým nátěrem (laminát, tvrdá pryž) na dotaz. Motor 2 nebo 4 pólový jednofázový nebo třífázový asynchronní motor, třída izolace F, kuličková ložiska s tukovou náplní na dobu životnosti. Motor je umístěn mimo proud vzdušniny. Krytí IP 55. Víceotáčkové provedení, provedení do prostředi s nebezpečím výbuchu nebo do venkovního prostředí na dotaz. Svorkovnice umístěna na motoru. Regulace otáček se provádí frekvenčním měničem. Motory jsou navrženy tak, aby pokryly celé výkonové pole ventilátoru. Jsou-li požadovány jiné něž jmenovité otáčky, použije se frekvenční měnič. Montáž se provádí na lakovanou stoličku motoru, která je součástí dodávky ventilátoru. Nerezová stolička na dotaz. Hluk Hladina akustického tlaku ve vzdálenosti 1,5 m ve volném akustickém poli se odečte na stupnici Lp výkonového diagramu z průsečíku křivky otáček a přímky nejvyšší účinnosti. Akustický výkon v jednotlivých oktávových pásmech pro různé hodnoty otáček je uveden v tabulce pod diagramem. Hodnoty jsou měřeny s tolerancí ±3 db. Příslušenství X200 frekvenční měnič pro třífázové motory nerezová stolička motoru izolátory chvění (pro vnitřní použití) odvodňovací zátka kryt motoru ochranná mřížka (pro sání nebo výtlak) Pokyny Ventilátory jsou vhodné svojí konstrukcí pro dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích, v chemickém průmyslu, petrochemii a laboratořích. Nehodí se pro odsávání dřevního prachu a drtě, ani jiných hořlavých nebo výbušných směsí. Ventilátory je třeba spouštět až po připojení na potrubní trasu, aby nedošlo k přetížení motoru. Upozornění Materiál skříně a kola lze volit v uvedeném rozsahu podle potřeby konkrétního projektu a je třeba jej uvést ve specifikaci ventilátoru. K konzultace a návrh na tel.: Typ otáčky [min -1 ] potrubí [mm] příkon [kw] * Akustický tlak ve vzdálenosti 1,5 m ve volném poli při maximální účinnosti elektrodesign@elektrodesign.cz proud [A] napětí [V] max.průtok [m 3 /h] akust.tlak* [db(a)] hmotnost [kg] P V ,18 2, P V ,12 1, P V ,18 0, P V ,12 0,
