1 Regulátor TERM 2.4 NÁVOD K OBSLUZE A MONTÁŽNÍ PØÍRUÈKA

2 2

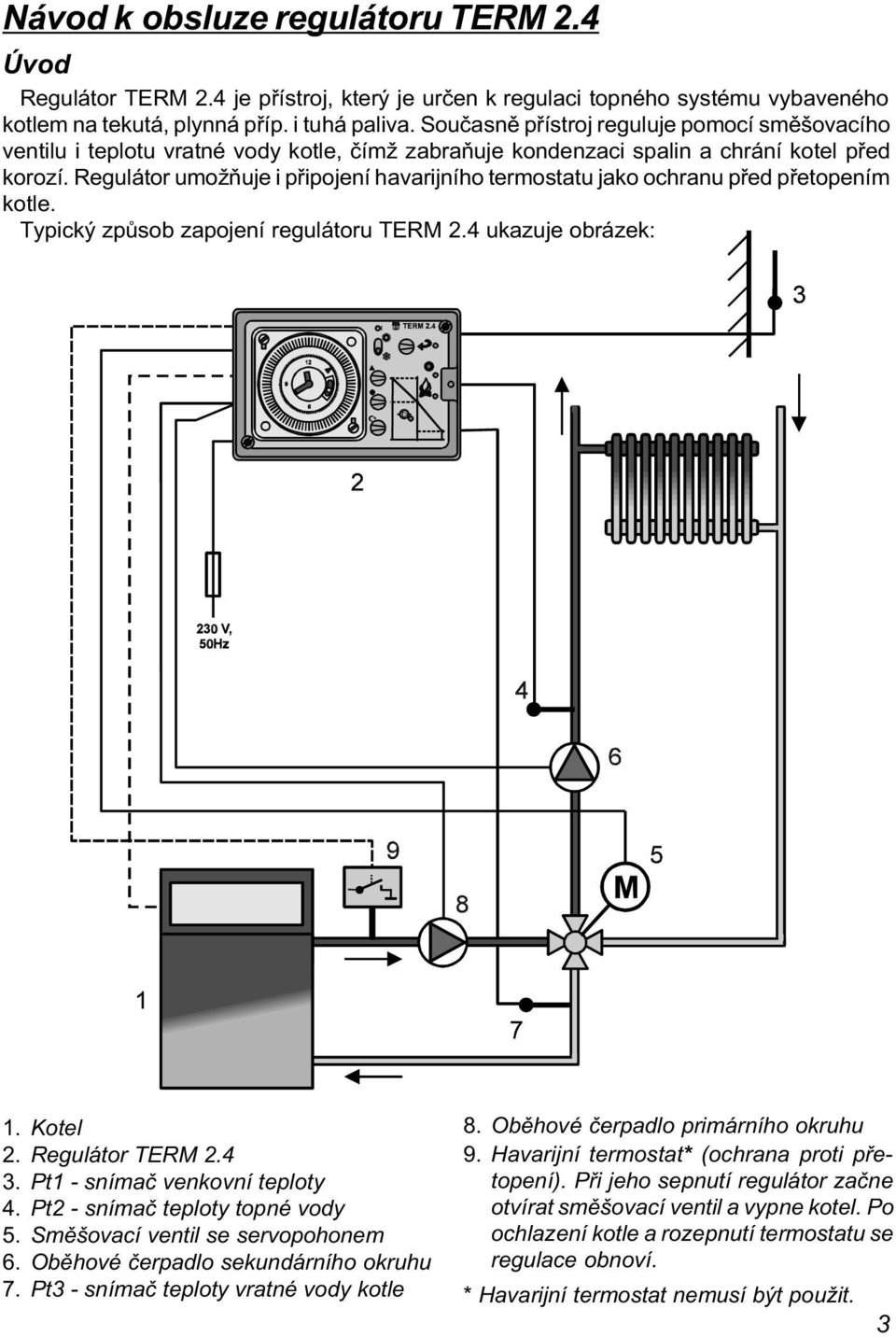

3 Návod k obsluze regulátoru TERM 2.4 Úvod Regulátor TERM 2.4 je pøístroj, který je urèen k regulaci topného systému vybaveného kotlem na tekutá, plynná pøíp. i tuhá paliva. Souèasnì pøístroj reguluje pomocí smìšovacího ventilu i teplotu vratné vody kotle, èímž zabraòuje kondenzaci spalin a chrání kotel pøed korozí. Regulátor umožòuje i pøipojení havarijního termostatu jako ochranu pøed pøetopením kotle. Typický zpùsob zapojení regulátoru TERM 2.4 ukazuje obrázek: 1. Kotel 2. Regulátor TERM Pt1 - snímaè venkovní teploty 4. Pt2 - snímaè teploty topné vody 5. Smìšovací ventil se servopohonem 6. Obìhové èerpadlo sekundárního okruhu 7. Pt3 - snímaè teploty vratné vody kotle 8. Obìhové èerpadlo primárního okruhu 9. Havarijní termostat* (ochrana proti pøetopení). Pøi jeho sepnutí regulátor zaène otvírat smìšovací ventil a vypne kotel. Po ochlazení kotle a rozepnutí termostatu se regulace obnoví. * Havarijní termostat nemusí být použit. 3

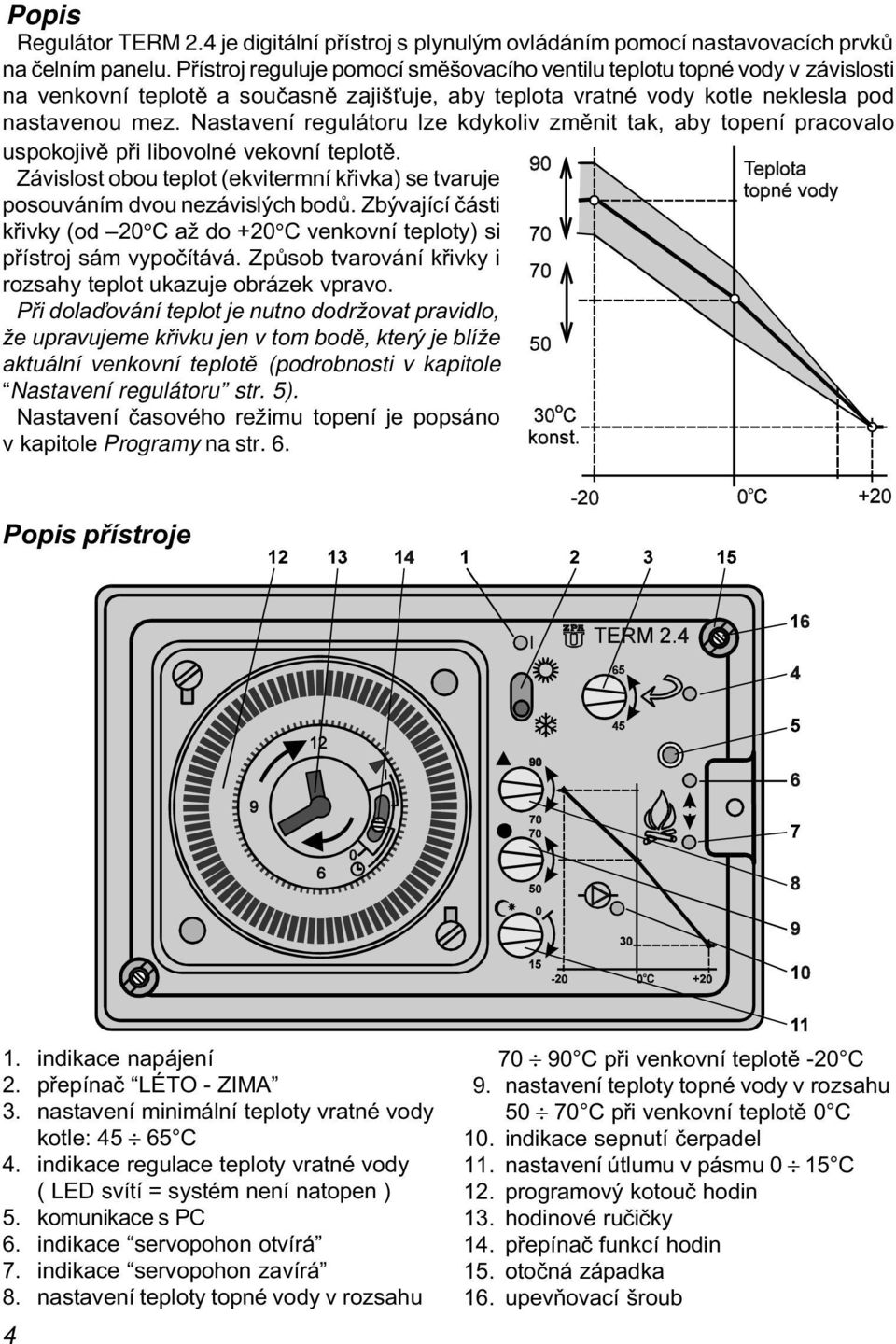

4 Popis Regulátor TERM 2.4 je digitální pøístroj s plynulým ovládáním pomocí nastavovacích prvkù na èelním panelu. Pøístroj reguluje pomocí smìšovacího ventilu teplotu topné vody v závislosti na venkovní teplotì a souèasnì zajiš uje, aby teplota vratné vody kotle neklesla pod nastavenou mez. Nastavení regulátoru lze kdykoliv zmìnit tak, aby topení pracovalo uspokojivì pøi libovolné vekovní teplotì. Závislost obou teplot (ekvitermní køivka) se tvaruje posouváním dvou nezávislých bodù. Zbývající èásti køivky (od 20 C až do +20 C venkovní teploty) si pøístroj sám vypoèítává. Zpùsob tvarování køivky i rozsahy teplot ukazuje obrázek vpravo. Pøi dolaïování teplot je nutno dodržovat pravidlo, že upravujeme køivku jen v tom bodì, který je blíže aktuální venkovní teplotì (podrobnosti v kapitole Nastavení regulátoru str. 5). Nastavení èasového režimu topení je popsáno v kapitole Programy na str. 6. Popis pøístroje 1. indikace napájení 2. pøepínaè LÉTO - ZIMA 3. nastavení minimální teploty vratné vody kotle: C 4. indikace regulace teploty vratné vody ( LED svítí = systém není natopen ) 5. komunikace s PC 6. indikace servopohon otvírá 7. indikace servopohon zavírá 8. nastavení teploty topné vody v rozsahu C pøi venkovní teplotì -20 C 9. nastavení teploty topné vody v rozsahu C pøi venkovní teplotì 0 C 10. indikace sepnutí èerpadel 11. nastavení útlumu v pásmu 0 15 C 12. programový kotouè hodin 13. hodinové ruèièky 14. pøepínaè funkcí hodin 15. otoèná západka 16. upevòovací šroub

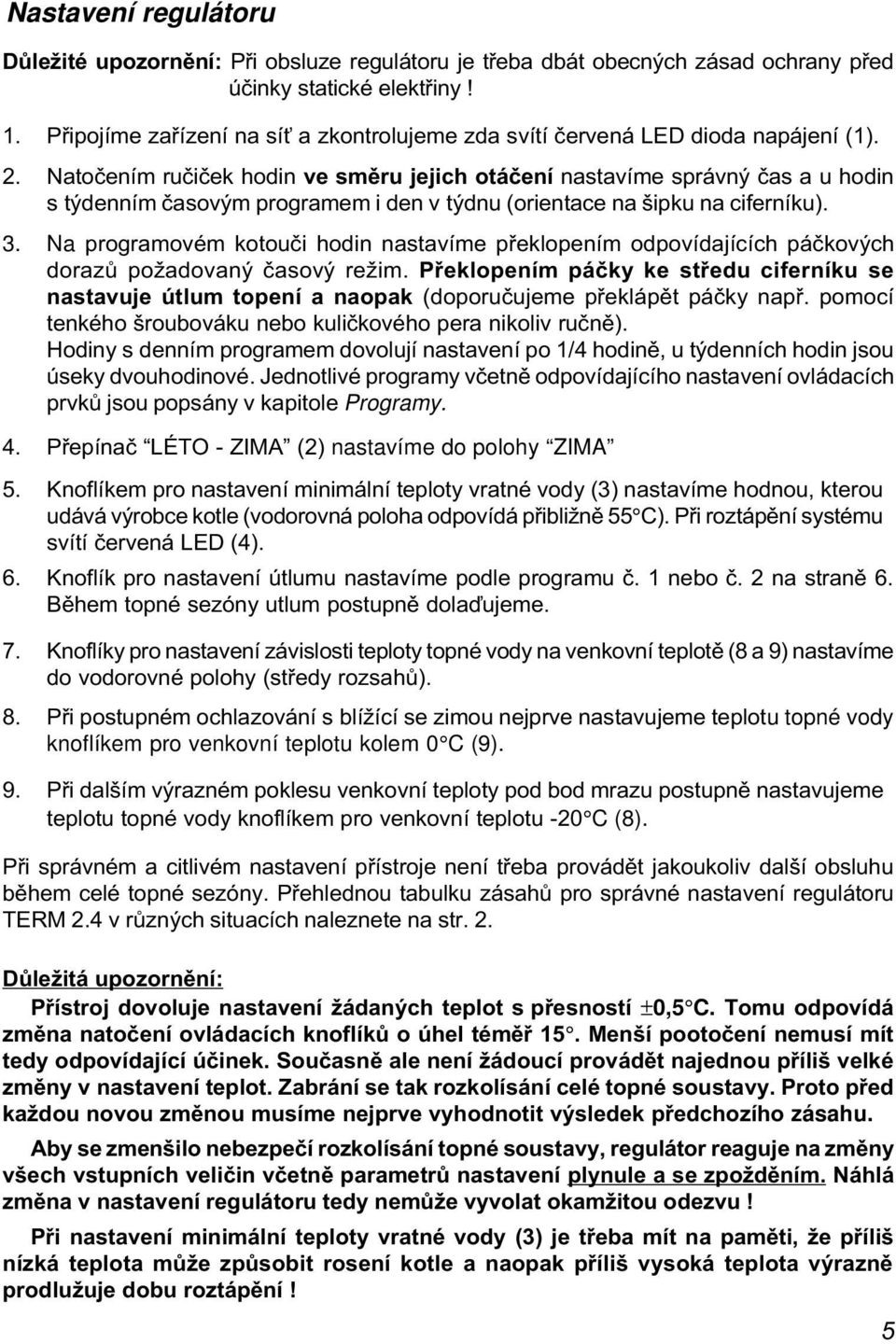

5 Nastavení regulátoru Dùležité upozornìní: Pøi obsluze regulátoru je tøeba dbát obecných zásad ochrany pøed úèinky statické elektøiny! 1. Pøipojíme zaøízení na sí a zkontrolujeme zda svítí èervená LED dioda napájení (1). 2. Natoèením ruèièek hodin ve smìru jejich otáèení nastavíme správný èas a u hodin s týdenním èasovým programem i den v týdnu (orientace na šipku na ciferníku). 3. Na programovém kotouèi hodin nastavíme pøeklopením odpovídajících páèkových dorazù požadovaný èasový režim. Pøeklopením páèky ke støedu ciferníku se nastavuje útlum topení a naopak (doporuèujeme pøeklápìt páèky napø. pomocí tenkého šroubováku nebo kulièkového pera nikoliv ruènì). Hodiny s denním programem dovolují nastavení po 1/4 hodinì, u týdenních hodin jsou úseky dvouhodinové. Jednotlivé programy vèetnì odpovídajícího nastavení ovládacích prvkù jsou popsány v kapitole Programy. 4. Pøepínaè LÉTO - ZIMA (2) nastavíme do polohy ZIMA 5. Knoflíkem pro nastavení minimální teploty vratné vody (3) nastavíme hodnou, kterou udává výrobce kotle (vodorovná poloha odpovídá pøibližnì 55 C). Pøi roztápìní systému svítí èervená LED (4). 6. Knoflík pro nastavení útlumu nastavíme podle programu è. 1 nebo è. 2 na stranì 6. Bìhem topné sezóny utlum postupnì dolaïujeme. 7. Knoflíky pro nastavení závislosti teploty topné vody na venkovní teplotì (8 a 9) nastavíme do vodorovné polohy (støedy rozsahù). 8. Pøi postupném ochlazování s blížící se zimou nejprve nastavujeme teplotu topné vody knoflíkem pro venkovní teplotu kolem 0 C (9). 9. Pøi dalším výrazném poklesu venkovní teploty pod bod mrazu postupnì nastavujeme teplotu topné vody knoflíkem pro venkovní teplotu -20 C (8). Pøi správném a citlivém nastavení pøístroje není tøeba provádìt jakoukoliv další obsluhu bìhem celé topné sezóny. Pøehlednou tabulku zásahù pro správné nastavení regulátoru TERM 2.4 v rùzných situacích naleznete na str. 2. Dùležitá upozornìní: Pøístroj dovoluje nastavení žádaných teplot s pøesností ±0,5 C. Tomu odpovídá zmìna natoèení ovládacích knoflíkù o úhel témìø 15. Menší pootoèení nemusí mít tedy odpovídající úèinek. Souèasnì ale není žádoucí provádìt najednou pøíliš velké zmìny v nastavení teplot. Zabrání se tak rozkolísání celé topné soustavy. Proto pøed každou novou zmìnou musíme nejprve vyhodnotit výsledek pøedchozího zásahu. Aby se zmenšilo nebezpeèí rozkolísání topné soustavy, regulátor reaguje na zmìny všech vstupních velièin vèetnì parametrù nastavení plynule a se zpoždìním. Náhlá zmìna v nastavení regulátoru tedy nemùže vyvolat okamžitou odezvu! Pøi nastavení minimální teploty vratné vody (3) je tøeba mít na pamìti, že pøíliš nízká teplota mùže zpùsobit rosení kotle a naopak pøíliš vysoká teplota výraznì prodlužuje dobu roztápìní! 5

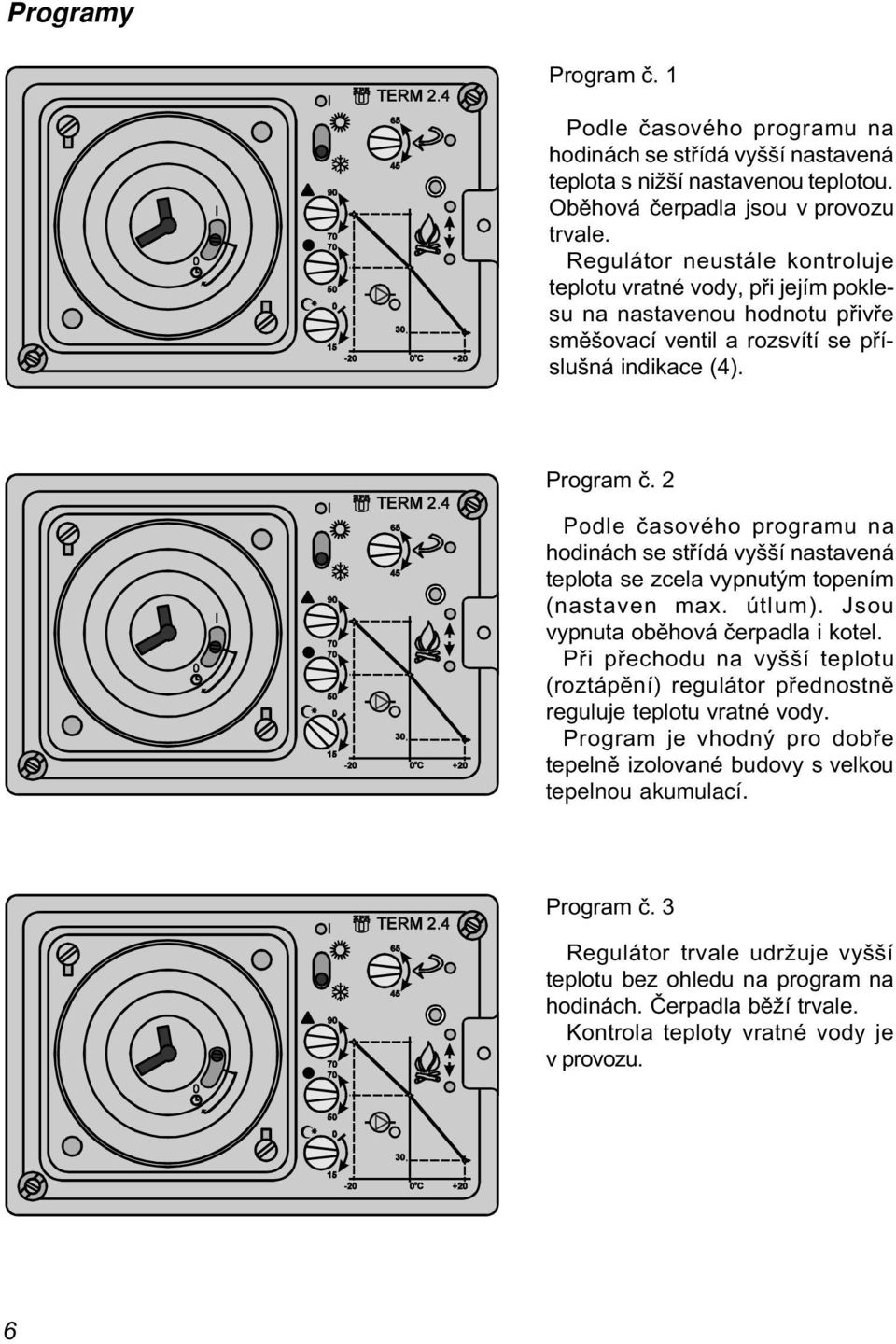

6 Programy Program è. 1 Podle èasového programu na hodinách se støídá vyšší nastavená teplota s nižší nastavenou teplotou. Obìhová èerpadla jsou v provozu trvale. Regulátor neustále kontroluje teplotu vratné vody, pøi jejím poklesu na nastavenou hodnotu pøivøe smìšovací ventil a rozsvítí se pøíslušná indikace (4). Program è. 2 Podle èasového programu na hodinách se støídá vyšší nastavená teplota se zcela vypnutým topením (nastaven max. útlum). Jsou vypnuta obìhová èerpadla i kotel. Pøi pøechodu na vyšší teplotu (roztápìní) regulátor pøednostnì reguluje teplotu vratné vody. Program je vhodný pro dobøe tepelnì izolované budovy s velkou tepelnou akumulací. Program è. 3 Regulátor trvale udržuje vyšší teplotu bez ohledu na program na hodinách. Èerpadla bìží trvale. Kontrola teploty vratné vody je v provozu. 6

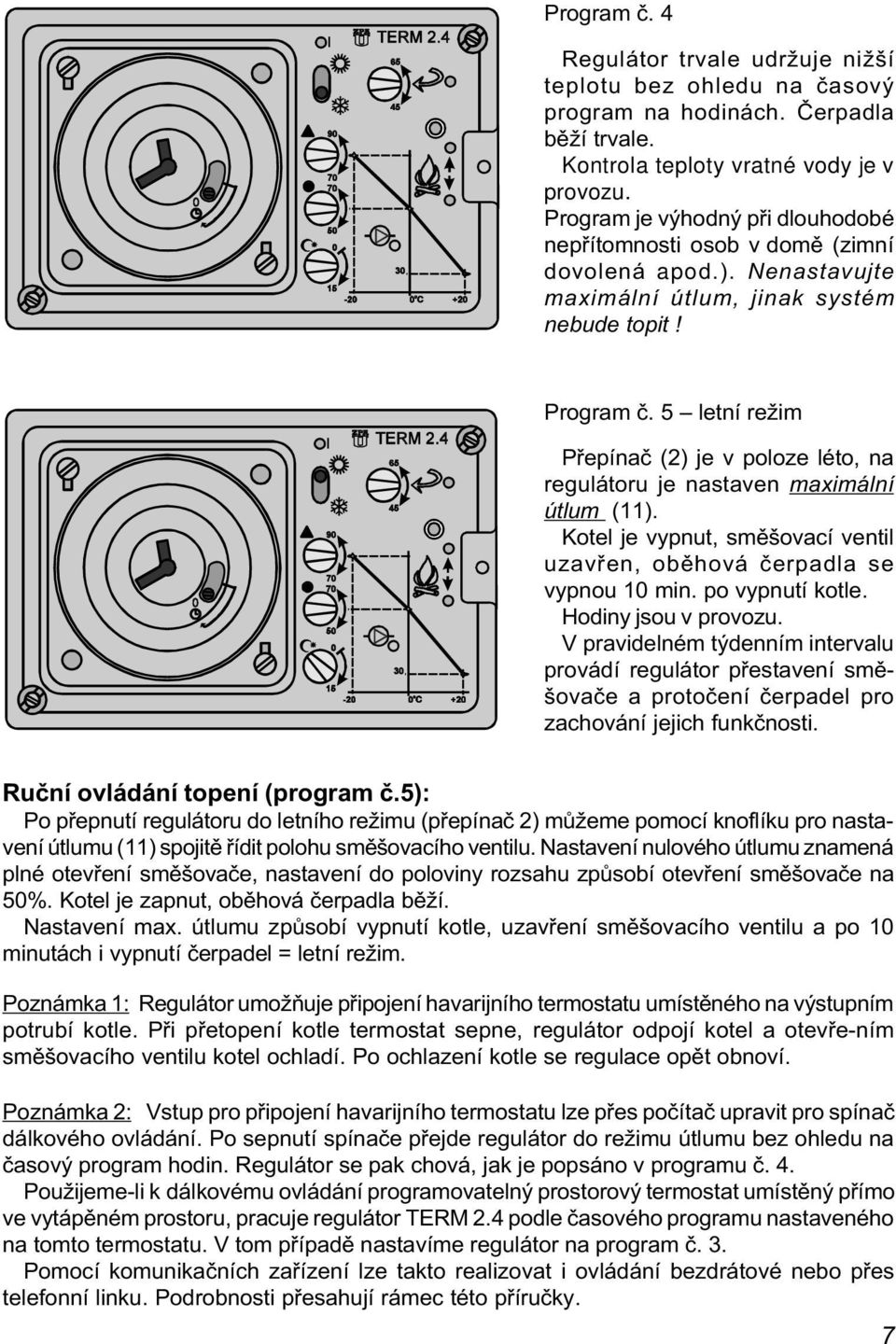

7 Program è. 4 Regulátor trvale udržuje nižší teplotu bez ohledu na èasový program na hodinách. Èerpadla bìží trvale. Kontrola teploty vratné vody je v provozu. Program je výhodný pøi dlouhodobé nepøítomnosti osob v domì (zimní dovolená apod.). Nenastavujte maximální útlum, jinak systém nebude topit! Program è. 5 letní režim Pøepínaè (2) je v poloze léto, na regulátoru je nastaven maximální útlum (11). Kotel je vypnut, smìšovací ventil uzavøen, obìhová èerpadla se vypnou 10 min. po vypnutí kotle. Hodiny jsou v provozu. V pravidelném týdenním intervalu provádí regulátor pøestavení smìšovaèe a protoèení èerpadel pro zachování jejich funkènosti. Ruèní ovládání topení (program è.5): Po pøepnutí regulátoru do letního režimu (pøepínaè 2) mùžeme pomocí knoflíku pro nastavení útlumu (11) spojitì øídit polohu smìšovacího ventilu. Nastavení nulového útlumu znamená plné otevøení smìšovaèe, nastavení do poloviny rozsahu zpùsobí otevøení smìšovaèe na 50%. Kotel je zapnut, obìhová èerpadla bìží. Nastavení max. útlumu zpùsobí vypnutí kotle, uzavøení smìšovacího ventilu a po 10 minutách i vypnutí èerpadel = letní režim. Poznámka 1: Regulátor umožòuje pøipojení havarijního termostatu umístìného na výstupním potrubí kotle. Pøi pøetopení kotle termostat sepne, regulátor odpojí kotel a otevøe-ním smìšovacího ventilu kotel ochladí. Po ochlazení kotle se regulace opìt obnoví. Poznámka 2: Vstup pro pøipojení havarijního termostatu lze pøes poèítaè upravit pro spínaè dálkového ovládání. Po sepnutí spínaèe pøejde regulátor do režimu útlumu bez ohledu na èasový program hodin. Regulátor se pak chová, jak je popsáno v programu è. 4. Použijeme-li k dálkovému ovládání programovatelný prostorový termostat umístìný pøímo ve vytápìném prostoru, pracuje regulátor TERM 2.4 podle èasového programu nastaveného na tomto termostatu. V tom pøípadì nastavíme regulátor na program è. 3. Pomocí komunikaèních zaøízení lze takto realizovat i ovládání bezdrátové nebo pøes telefonní linku. Podrobnosti pøesahují rámec této pøíruèky. 7

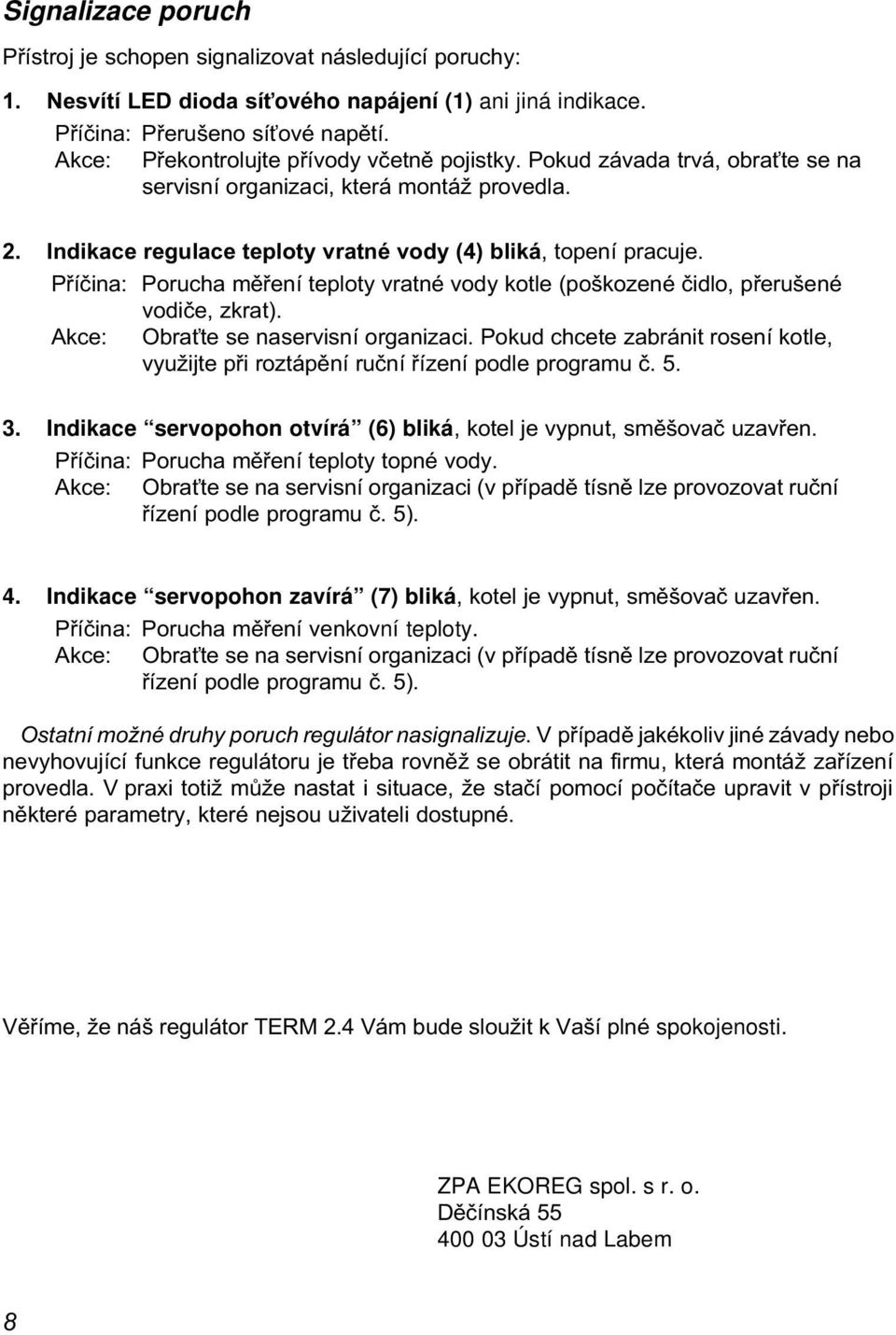

8 Signalizace poruch Pøístroj je schopen signalizovat následující poruchy: 1. Nesvítí LED dioda sí ového napájení (1) ani jiná indikace. Pøíèina: Pøerušeno sí ové napìtí. Akce: Pøekontrolujte pøívody vèetnì pojistky. Pokud závada trvá, obra te se na servisní organizaci, která montáž provedla. 2. Indikace regulace teploty vratné vody (4) bliká, topení pracuje. Pøíèina: Porucha mìøení teploty vratné vody kotle (poškozené èidlo, pøerušené vodièe, zkrat). Akce: Obra te se naservisní organizaci. Pokud chcete zabránit rosení kotle, využijte pøi roztápìní ruèní øízení podle programu è Indikace servopohon otvírá (6) bliká, kotel je vypnut, smìšovaè uzavøen. Pøíèina: Porucha mìøení teploty topné vody. Akce: Obra te se na servisní organizaci (v pøípadì tísnì lze provozovat ruèní øízení podle programu è. 5). 4. Indikace servopohon zavírá (7) bliká, kotel je vypnut, smìšovaè uzavøen. Pøíèina: Porucha mìøení venkovní teploty. Akce: Obra te se na servisní organizaci (v pøípadì tísnì lze provozovat ruèní øízení podle programu è. 5). Ostatní možné druhy poruch regulátor nasignalizuje. V pøípadì jakékoliv jiné závady nebo nevyhovující funkce regulátoru je tøeba rovnìž se obrátit na firmu, která montáž zaøízení provedla. V praxi totiž mùže nastat i situace, že staèí pomocí poèítaèe upravit v pøístroji nìkteré parametry, které nejsou uživateli dostupné. Vìøíme, že náš regulátor TERM 2.4 Vám bude sloužit k Vaší plné spokojenosti. ZPA EKOREG spol. s r. o. Dìèínská Ústí nad Labem 8

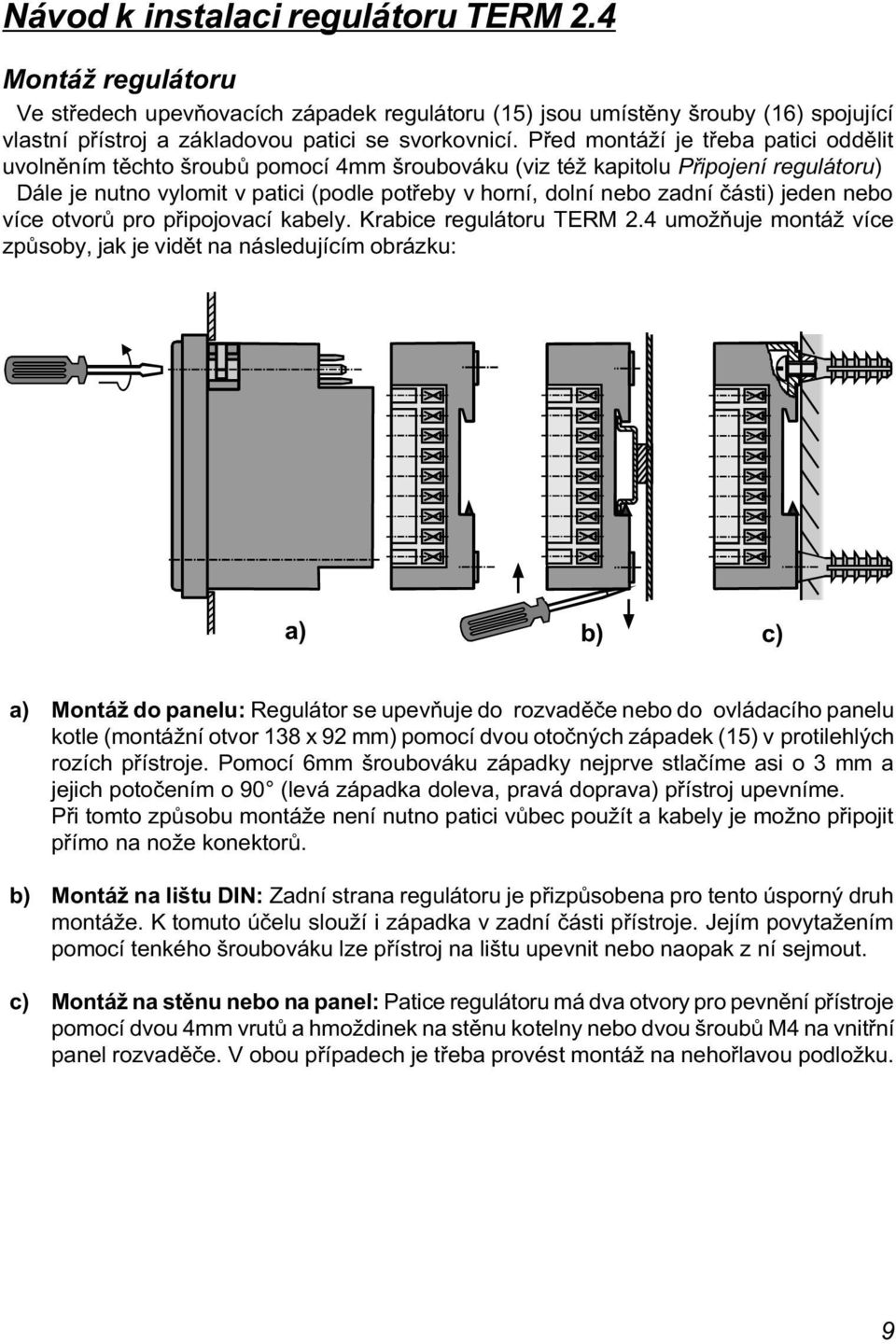

9 Návod k instalaci regulátoru TERM 2.4 Montáž regulátoru Ve støedech upevòovacích západek regulátoru (15) jsou umístìny šrouby (16) spojující vlastní pøístroj a základovou patici se svorkovnicí. Pøed montáží je tøeba patici oddìlit uvolnìním tìchto šroubù pomocí 4mm šroubováku (viz též kapitolu Pøipojení regulátoru) Dále je nutno vylomit v patici (podle potøeby v horní, dolní nebo zadní èásti) jeden nebo více otvorù pro pøipojovací kabely. Krabice regulátoru TERM 2.4 umožòuje montáž více zpùsoby, jak je vidìt na následujícím obrázku: a) b) c) a) Montáž do panelu: Regulátor se upevòuje do rozvadìèe nebo do ovládacího panelu kotle (montážní otvor 138 x 92 mm) pomocí dvou otoèných západek (15) v protilehlých rozích pøístroje. Pomocí 6mm šroubováku západky nejprve stlaèíme asi o 3 mm a jejich potoèením o 90 (levá západka doleva, pravá doprava) pøístroj upevníme. Pøi tomto zpùsobu montáže není nutno patici vùbec použít a kabely je možno pøipojit pøímo na nože konektorù. b) Montáž na lištu DIN: Zadní strana regulátoru je pøizpùsobena pro tento úsporný druh montáže. K tomuto úèelu slouží i západka v zadní èásti pøístroje. Jejím povytažením pomocí tenkého šroubováku lze pøístroj na lištu upevnit nebo naopak z ní sejmout. c) Montáž na stìnu nebo na panel: Patice regulátoru má dva otvory pro pevnìní pøístroje pomocí dvou 4mm vrutù a hmoždinek na stìnu kotelny nebo dvou šroubù M4 na vnitøní panel rozvadìèe. V obou pøípadech je tøeba provést montáž na nehoølavou podložku. 9

10 Pøipojení regulátoru Upozornìní: Instalaci regulátoru TERM 2.4 smí provádìt pouze osoba s kvalifikací podle vyhlášky è. 50/78 pøi dodržení všech platných pøedpisù! Dále je tøeba dbát obecných zásad ochrany pøed úèinky statické elektøiny. Pøed pøipojením vodièù musíme nejprve oddìlit pøístroj od patice tak, že 4mm šroubovákem uvolníme spojovací šrouby ve støedech upevòovacích západek. Poté v patici vylomíme na vhodném místì potøebný poèet otvorù pro pøipojovací kabely. Pøi panelové montáži lze pøipojovat vodièe pøímo na nože konektorù pøístroje a patici nemusíme vùbec použít. Svorkové zapojení pohled z èelní strany pøístroje * pro pøipojení havarijního termostatu vodièi (ochrana kotle proti pøehøátí) nebo spínaèe dálkového ovládání. Dùležité upozornìní: Z bezpeènostních dùvodù musí být celý regulaèní systém vèetnì akèních èlenù (èerpadlo, servopohon, automatika kotle ) napájen pouze jedním fázovým napìtím! Mezi svorkami 1 9 smí být nejvýše fázové napìtí 230V nikoliv sdružené 380V. Pøi pøipojování vodièù pøímo na konektory pøístroje (bez použití patice) je tøeba si uvìdomit, že regulátor je oproti soklu pøeklopen o 180. V každém pøípadì je tøeba dbát èíslování a znaèení konektorù na pøístroji! Pozn.1: Pøi volbì pojistky pøístroje je tøeba respektovat skuteènost, že pøes regulátor jsou napájena obìhová èerpadla. Max. dovolená hodnota pojistky je 2A. Pozn.2: Na svorce 6 (binární vstup) je pøi provozu trvale napìtí 230V, 50Hz. Po jejím pøipojení k nulovému vodièi k nulovému vodièi (ochrana kotle proti pøehøátí havarijním termostatem) dojde k otvírání smìšovacího ventilu, a tím k ochlazování kotlového okruhu. Souèasnì se rozpojí i kontakt ovládající kotel. Èerpadla bìží stále. Funkci binárního vstupu lze také programovì upravit pro vnìjší øízení útlumu. Pomocí vnìjšího spínaèe (progr. termostatu) lze takto na dálku provádìt programovou regulaci topného systému (viz pøíruèka programátora). Pozn.3: Pomocí poèítaèe vybaveného pøísl. programem a pøipojeného k TERM 2.4 pøes adaptér KA 2.4 (není souèástí dodávky) mùžeme upravovat všechny parametry regulátoru (viz pøíruèka programátora). 10

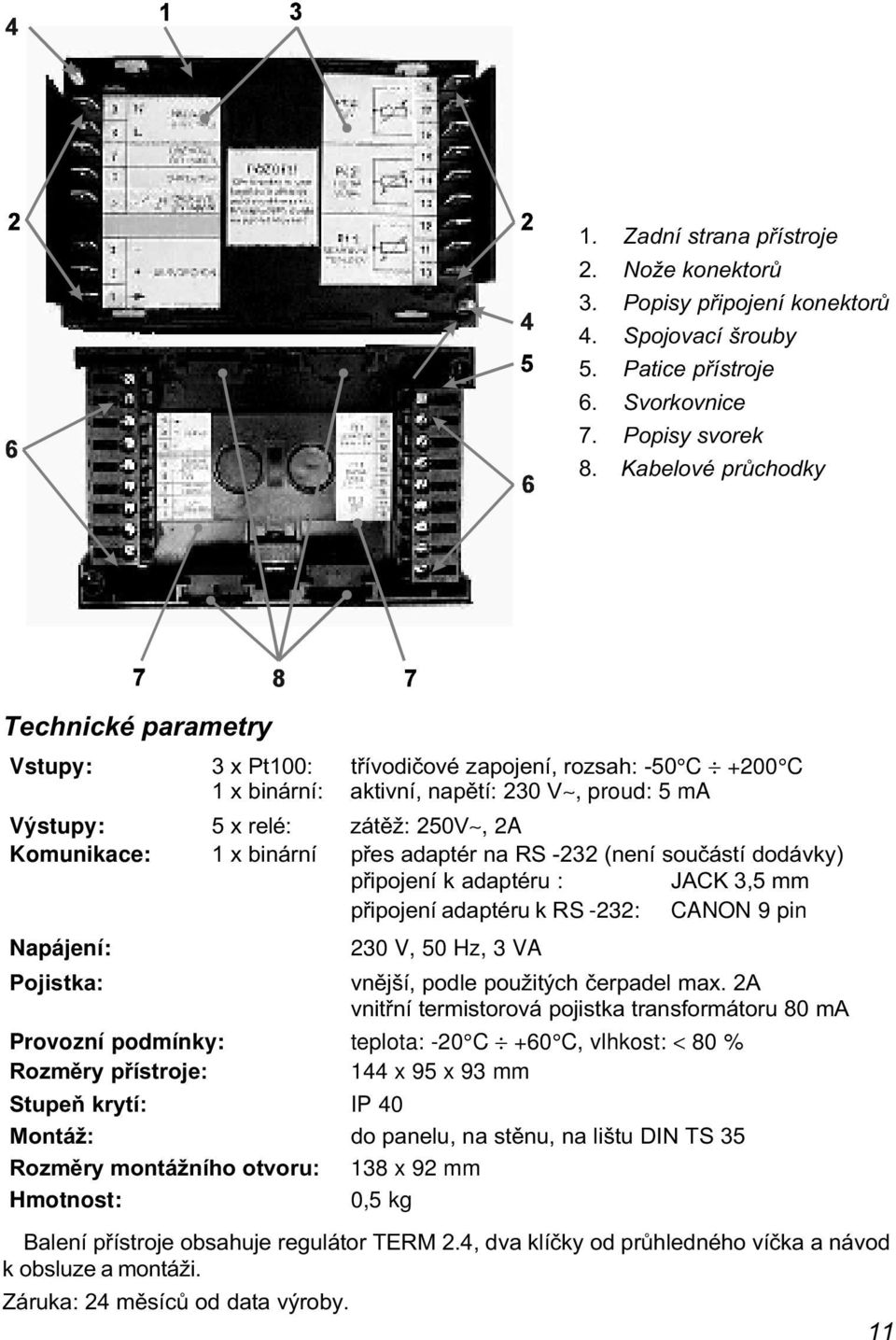

11 1. Zadní strana pøístroje 2. Nože konektorù 3. Popisy pøipojení konektorù 4. Spojovací šrouby 5. Patice pøístroje 6. Svorkovnice 7. Popisy svorek 8. Kabelové prùchodky Technické parametry Vstupy: 3 x Pt100: tøívodièové zapojení, rozsah: -50 C +200 C 1 x binární: aktivní, napìtí: 230 V, proud: 5 ma Výstupy: 5 x relé: zátìž: 250V, 2A Komunikace: 1 x binární pøes adaptér na RS -232 (není souèástí dodávky) pøipojení k adaptéru : JACK 3,5 mm pøipojení adaptéru k RS -232: CANON 9 pin Napájení: 230 V, 50 Hz, 3 VA Pojistka: vnìjší, podle použitých èerpadel max. 2A vnitøní termistorová pojistka transformátoru 80 ma Provozní podmínky: teplota: -20 C +60 C, vlhkost: < 80 % Rozmìry pøístroje: 144 x 95 x 93 mm Stupeò krytí: IP 40 Montáž: do panelu, na stìnu, na lištu DIN TS 35 Rozmìry montážního otvoru: 138 x 92 mm Hmotnost: 0,5 kg Balení pøístroje obsahuje regulátor TERM 2.4, dva klíèky od prùhledného víèka a návod k obsluze a montáži. Záruka: 24 mìsícù od data výroby. 11

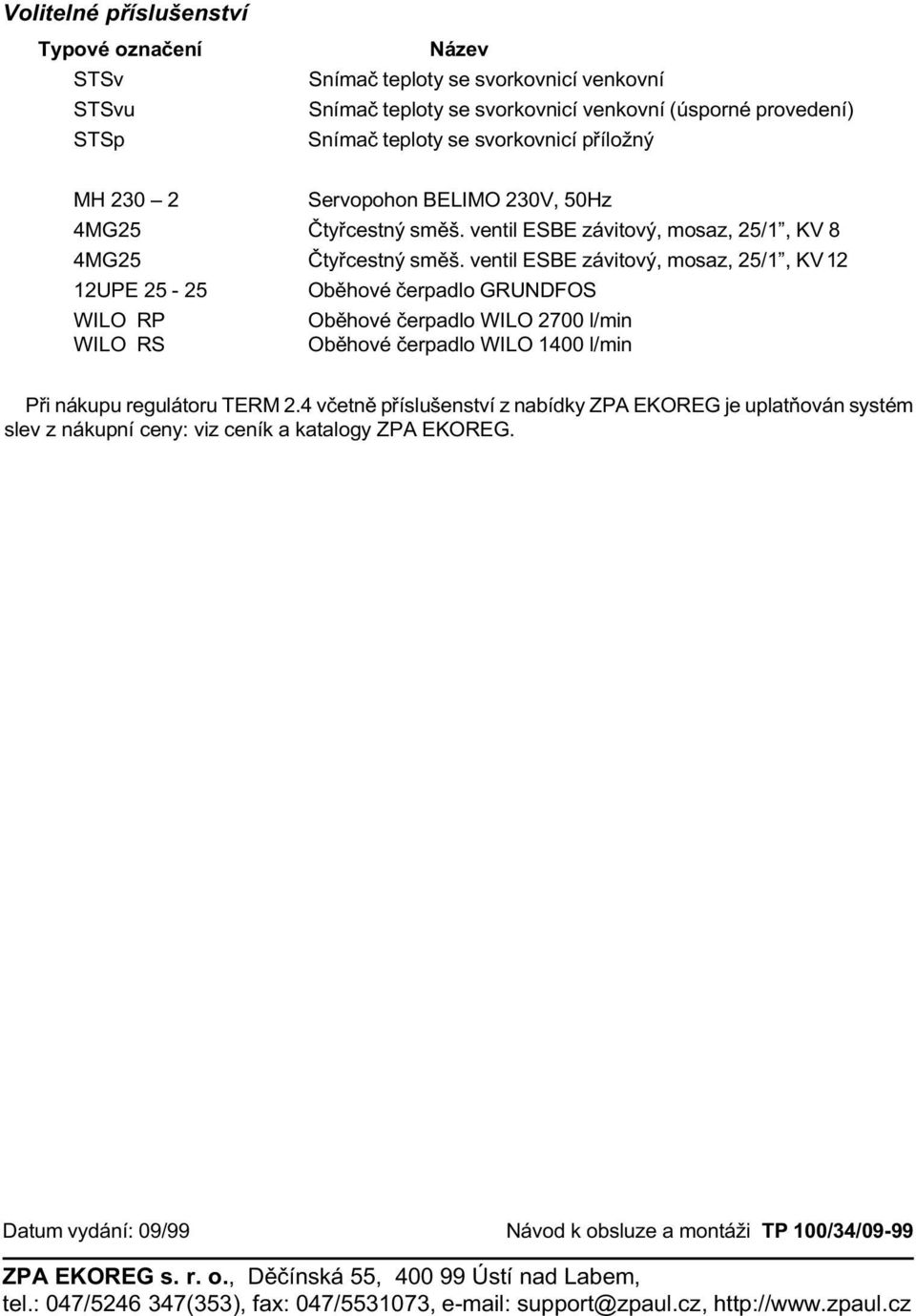

12 Volitelné pøíslušenství Typové oznaèení STSv STSvu STSp Název Snímaè teploty se svorkovnicí venkovní Snímaè teploty se svorkovnicí venkovní (úsporné provedení) Snímaè teploty se svorkovnicí pøíložný MH Servopohon BELIMO 230V, 50Hz 4MG25 Ètyøcestný smìš. ventil ESBE závitový, mosaz, 25/1, KV 8 4MG25 Ètyøcestný smìš. ventil ESBE závitový, mosaz, 25/1, KV 12 12UPE Obìhové èerpadlo GRUNDFOS WILO RP Obìhové èerpadlo WILO 2700 l/min WILO RS Obìhové èerpadlo WILO 1400 l/min Pøi nákupu regulátoru TERM 2.4 vèetnì pøíslušenství z nabídky ZPA EKOREG je uplatòován systém slev z nákupní ceny: viz ceník a katalogy ZPA EKOREG. Datum vydání: 09/99 Návod k obsluze a montáži TP 100/34/09-99 ZPA EKOREG s. r. o., Dìèínská 55, Ústí nad Labem, tel.: 047/ (353), fax: 047/ , support@zpaul.cz,
