Pokosová pila KGS 303

Transkript

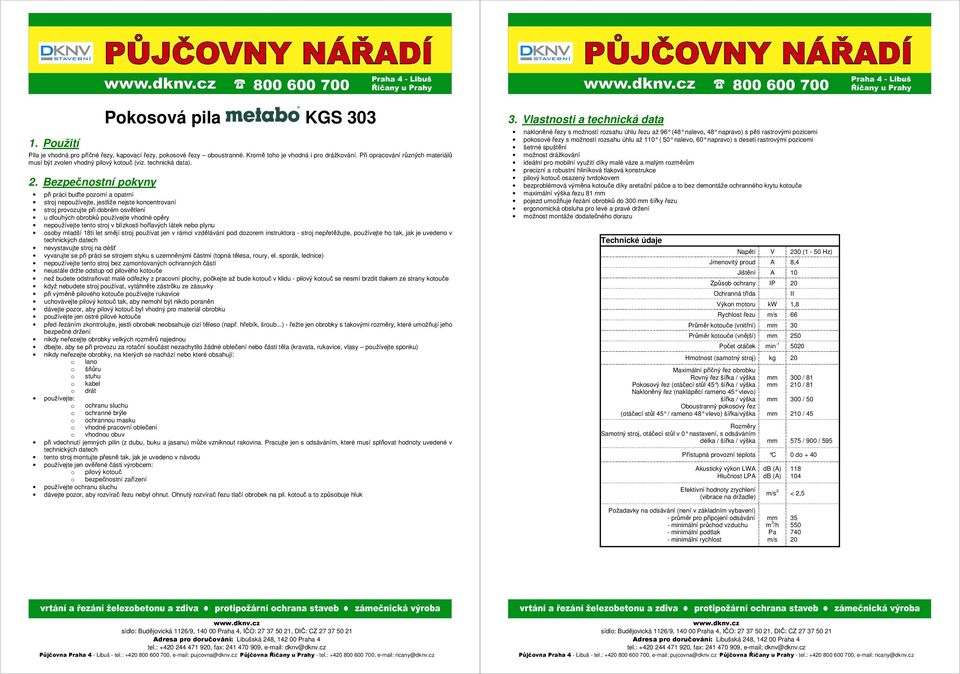

1 1. Použití Pokosová pila KGS 303 Pila je vhodná pro příčné řezy, kapovací řezy, pokosové řezy oboustranné. Kromě toho je vhodná i pro drážkování. Při opracování různých materiálů musí být zvolen vhodný pilový kotouč (viz. technická data). 2. Bezpečnostní pokyny při práci buďte pozorní a opatrní stroj nepoužívejte, jestliže nejste koncentrovaní stroj provozujte při dobrém osvětlení u dlouhých obrobků používejte vhodné opěry nepoužívejte tento stroj v blízkosti hořlavých látek nebo plynu osoby mladší 18ti let smějí stroj používat jen v rámci vzdělávání pod dozorem instruktora - stroj nepřetěžujte, používejte ho tak, jak je uvedeno v technických datech nevystavujte stroj na déšť vyvarujte se při práci se strojem styku s uzemněnými částmi (topná tělesa, roury, el. sporák, lednice) nepoužívejte tento stroj bez zamontovaných ochranných částí neustále držte odstup od pilového kotouče než budete odstraňovat malé odřezky z pracovní plochy, počkejte až bude kotouč v klidu - pilový kotouč se nesmí brzdit tlakem ze strany kotouče když nebudete stroj používat, vytáhněte zástrčku ze zásuvky při výměně pilového kotouče používejte rukavice uchovávejte pilový kotouč tak, aby nemohl být nikdo poraněn dávejte pozor, aby pilový kotouč byl vhodný pro materiál obrobku používejte jen ostré pilové kotouče před řezáním zkontrolujte, jestli obrobek neobsahuje cizí těleso (např. hřebík, šroub...) - řežte jen obrobky s takovými rozměry, které umožňují jeho bezpečné držení nikdy neřezejte obrobky velkých rozměrů najednou dbejte, aby se při provozu za rotační součást nezachytilo žádné oblečení nebo části těla (kravata, rukavice, vlasy používejte sponku) nikdy neřezejte obrobky, na kterých se nachází nebo které obsahují: o lano o šňůru o stuhu o kabel o drát používejte: o ochranu sluchu o ochranné brýle o ochrannou masku o vhodné pracovní oblečení o vhodnou obuv při vdechnutí jemných pilin (z dubu, buku a jasanu) může vzniknout rakovina. Pracujte jen s odsáváním, které musí splňovat hodnoty uvedené v technických datech tento stroj montujte přesně tak, jak je uvedeno v návodu používejte jen ověřené části výrobcem: o pilový kotouč o bezpečnostní zařízení používejte ochranu sluchu dávejte pozor, aby rozvírač řezu nebyl ohnut. Ohnutý rozvírač řezu tlačí obrobek na pil. kotouč a to způsobuje hluk 3. Vlastnosti a technická data nakloněné řezy s možností rozsahu úhlu řezu až 96 (48 nalevo, 48 napravo) s p ěti rastrovými pozicemi pokosové řezy s možností rozsahu úhlu až 110 ( 50 nalevo, 6 0 napravo) s deseti rastrovými pozicemi šetrné spuštění možnost drážkování ideální pro mobilní využití díky malé váze a malým rozměrům precizní a robustní hliníková tlaková konstrukce pilový kotouč osazený tvrdokovem bezproblémová výměna kotouče díky aretační páčce a to bez demontáže ochranného krytu kotouče maximální výška řezu 81 pojezd umožňuje řezání obrobků do 300 šířky řezu ergonomická obsluha pro levé a pravé držení možnost montáže dodatečného dorazu Technické údaje Napětí V 230 (1-50 Hz) Jmenovitý proud A 8,4 Jištění A 10 Způsob ochrany IP 20 Ochranná třída II Výkon motoru kw 1,8 Rychlost řezu m/s 66 Průměr kotouče (vnitřní) 30 Průměr kotouče (vnější) 250 Počet otáček min Hmotnost (samotný stroj) kg 20 Maximální příčný řez obrobku Rovný řez šířka / výška Pokosový řez (otáčecí stůl 45 ) šířka / výška Nakloněný řez (naklápěcí rameno 45 vlevo) šířka / výška Oboustranný pokosový řez (otáčecí stůl 45 / rameno 48 vlevo) ší řka/výška 300 / / / / 45 Rozměry Samotný stroj, otáčecí stůl v 0 nastavení, s odsáváním délka / šířka / výška 575 / 900 / 595 Přístupná provozní teplota C 0 do + 40 Akustický výkon LWA Hlučnost LPA Efektivní hodnoty zrychlení (vibrace na držadle) db (A) db (A) m/s 2 < 2,5 Požadavky na odsávání (není v základním vybavení) - průměr pro připojení odsávání - minimální průchod vzduchu - minimální podtlak - minimální rychlost m 3 /h Pa m/s

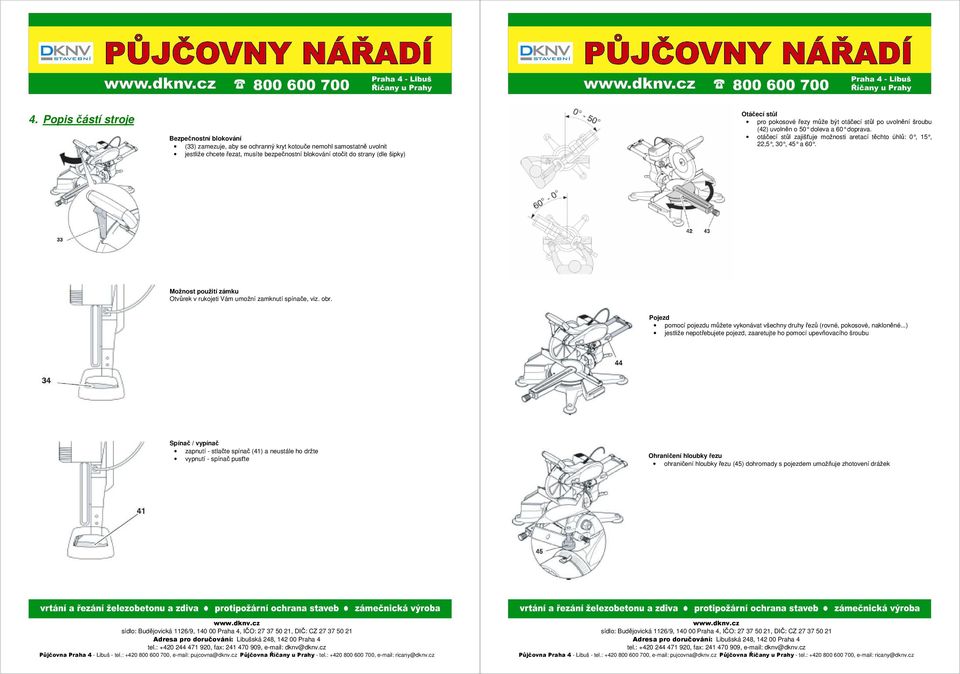

2 4. Popis částí stroje Bezpečnostní blokování (33) zamezuje, aby se ochranný kryt kotouče nemohl samostatně uvolnit jestliže chcete řezat, musíte bezpečnostní blokování otočit do strany (dle šipky) Otáčecí stůl pro pokosové řezy může být otáčecí stůl po uvolnění šroubu (42) uvolněn o 50 doleva a 60 doprava. otáčecí stůl zajišťuje možnosti aretací těchto úhlů: 0, 15, 22,5, 30, 45 a 60. Možnost použití zámku Otvůrek v rukojeti Vám umožní zamknutí spínače, viz. obr. Pojezd pomocí pojezdu můžete vykonávat všechny druhy řezů (rovné, pokosové, nakloněné...) jestliže nepotřebujete pojezd, zaaretujte ho pomocí upevňovacího šroubu Spínač / vypínač zapnutí - stlačte spínač (41) a neustále ho držte vypnutí - spínač pusťte Ohraničení hloubky řezu ohraničení hloubky řezu (45) dohromady s pojezdem umožňuje zhotovení drážek

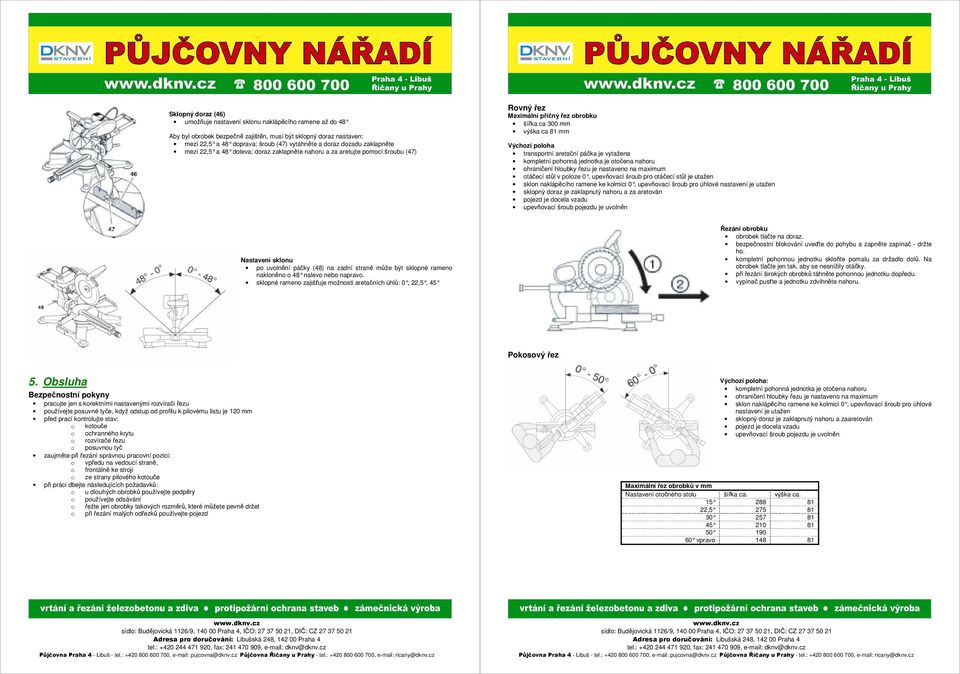

3 Sklopný doraz (46) umožňuje nastavení sklonu naklápěcího ramene až do 48 Aby byl obrobek bezpečně zajištěn, musí být sklopný doraz nastaven: mezi 22,5 a 48 doprava: šroub (47) vytáhn ěte a doraz dozadu zaklapněte mezi 22,5 a 48 doleva: doraz zaklapn ěte nahoru a za aretujte pomocí šroubu (47) Rovný řez Maximální příčný řez obrobku šířka ca 300 výška ca 81 transportní aretační páčka je vytažena otáčecí stůl v poloze 0, upevňovací šroub pro otáčecí stůl je utažen sklon naklápěcího ramene ke kolmici 0, upevňovací šroub pro úhlové nastavení je utažen sklopný doraz je zaklapnutý nahoru a za aretován Nastavení sklonu po uvolnění páčky (48) na zadní straně může být sklopné rameno nakloněno o 48 nalevo nebo napravo. sklopné rameno zajišťuje možnosti aretačních úhlů: 0, 22,5, 45 obrobek tlačte na doraz. bezpečnostní blokování uveďte do pohybu a zapněte zapínač - držte ho. kompletní pohonnou jednotku skloňte pomalu za držadlo dolů. Na obrobek tlačte jen tak, aby se nesnížily otáčky. při řezání širokých obrobků táhněte pohonnou jednotku dopředu. vypínač pusťte a jednotku zdvihněte nahoru. Pokosový řez 5. Obsluha Bezpečnostní pokyny pracujte jen s korektními nastavenými rozvírači řezu používejte posuvné tyče, když odstup od profilu k pilovému listu je 120 před prací kontrolujte stav: o kotouče o ochranného krytu o rozvírače řezu o posuvnou tyč zaujměte při řezání správnou pracovní pozici: o vpředu na vedoucí straně, o frontálně ke stroji o ze strany pilového kotouče při práci dbejte následujících požadavků: o u dlouhých obrobků používejte podpěry o používejte odsávání o řežte jen obrobky takových rozměrů, které můžete pevně držet o při řezání malých odřezků používejte pojezd Maximální řez obrobků v Nastavení otočného stolu šířka ca. výška ca , vpravo : sklon naklápěcího ramene ke kolmici 0, upevňovací šroub pro úhlové nastavení je utažen sklopný doraz je zaklapnutý nahoru a zaaretován

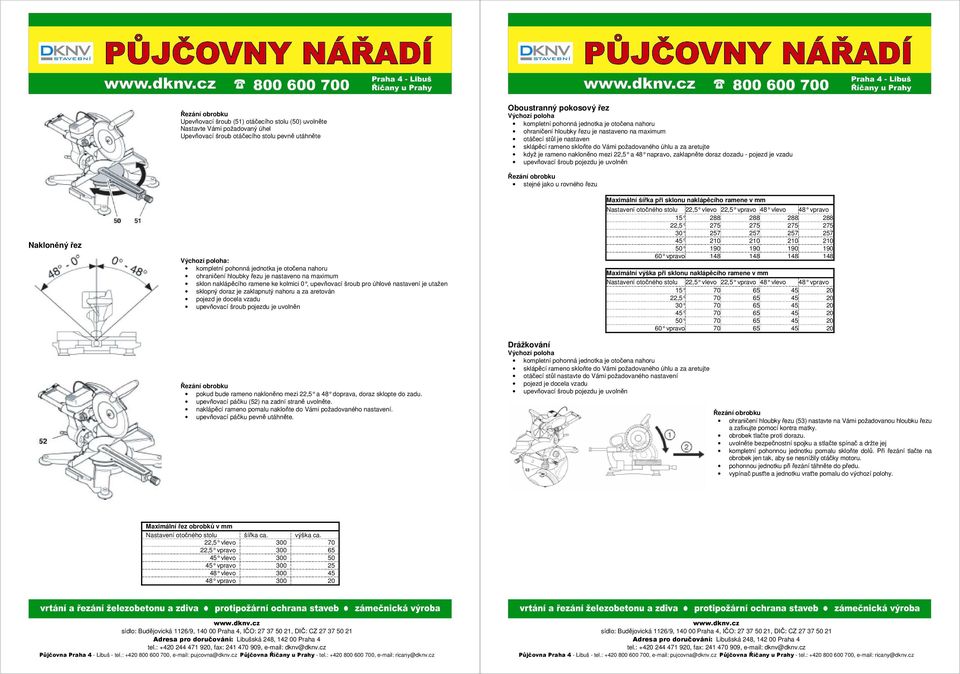

4 Upevňovací šroub (51) otáčecího stolu (50) uvolněte Nastavte Vámi požadovaný úhel Upevňovací šroub otáčecího stolu pevně utáhněte Oboustranný pokosový řez otáčecí stůl je nastaven sklápěcí rameno skloňte do Vámi požadovaného úhlu a za aretujte když je rameno nakloněno mezi 22,5 a 48 napravo, zaklapn ěte doraz dozadu - pojezd je vzadu stejné jako u rovného řezu Nakloněný řez : sklon naklápěcího ramene ke kolmici 0, upevňovací šroub pro úhlové nastavení je utažen sklopný doraz je zaklapnutý nahoru a za aretován pokud bude rameno nakloněno mezi 22,5 a 48 doprava, doraz sklopte do zadu. upevňovací páčku (52) na zadní straně uvolněte. naklápěcí rameno pomalu nakloňte do Vámi požadovaného nastavení. upevňovací páčku pevně utáhněte. Maximální šířka při sklonu naklápěcího ramene v Nastavení otočného stolu 22,5 vlevo 22,5 vpravo 48 vlevo 48 v pravo , vpravo Maximální výška při sklonu naklápěcího ramene v Nastavení otočného stolu 22,5 vlevo 22,5 vpravo 48 vlevo 48 v pravo , vpravo Drážkování sklápěcí rameno skloňte do Vámi požadovaného úhlu a za aretujte otáčecí stůl nastavte do Vámi požadovaného nastavení ohraničení hloubky řezu (53) nastavte na Vámi požadovanou hloubku řezu a zafixujte pomocí kontra matky. obrobek tlačte proti dorazu. uvolněte bezpečnostní spojku a stlačte spínač a držte jej kompletní pohonnou jednotku pomalu skloňte dolů. Při řezání tlačte na obrobek jen tak, aby se nesnížily otáčky motoru. pohonnou jednotku při řezání táhněte do předu. vypínač pusťte a jednotku vraťte pomalu do výchozí polohy. Maximální řez obrobků v Nastavení otočného stolu šířka ca. výška ca. 22,5 vlevo ,5 vpravo vlevo vpravo vlevo vpravo

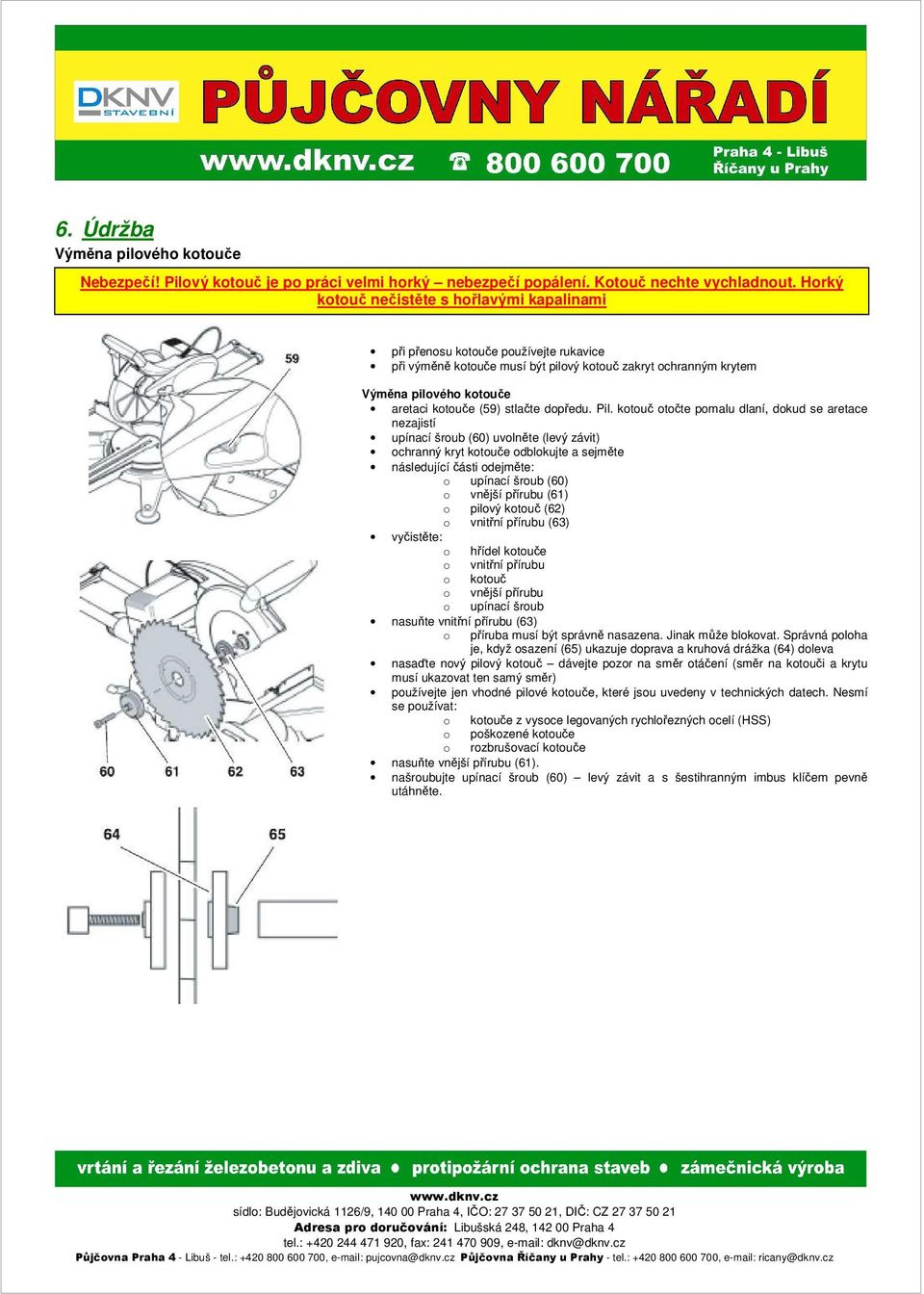

5 6. Údržba Výměna pilového kotouče Nebezpečí! Pilový kotouč je po práci velmi horký nebezpečí popálení. Kotouč nechte vychladnout. Horký kotouč nečistěte s hořlavými kapalinami při přenosu kotouče používejte rukavice při výměně kotouče musí být pilový kotouč zakryt ochranným krytem Výměna pilového kotouče aretaci kotouče (59) stlačte dopředu. Pil. kotouč otočte pomalu dlaní, dokud se aretace nezajistí upínací šroub (60) uvolněte (levý závit) ochranný kryt kotouče odblokujte a sejměte následující části odejměte: o upínací šroub (60) o vnější přírubu (61) o pilový kotouč (62) o vnitřní přírubu (63) vyčistěte: o hřídel kotouče o vnitřní přírubu o kotouč o vnější přírubu o upínací šroub nasuňte vnitřní přírubu (63) o příruba musí být správně nasazena. Jinak může blokovat. Správná poloha je, když osazení (65) ukazuje doprava a kruhová drážka (64) doleva nasaďte nový pilový kotouč dávejte pozor na směr otáčení (směr na kotouči a krytu musí ukazovat ten samý směr) používejte jen vhodné pilové kotouče, které jsou uvedeny v technických datech. Nesmí se používat: o kotouče z vysoce legovaných rychlořezných ocelí (HSS) o poškozené kotouče o rozbrušovací kotouče nasuňte vnější přírubu (61). našroubujte upínací šroub (60) levý závit a s šestihranným imbus klíčem pevně utáhněte.
