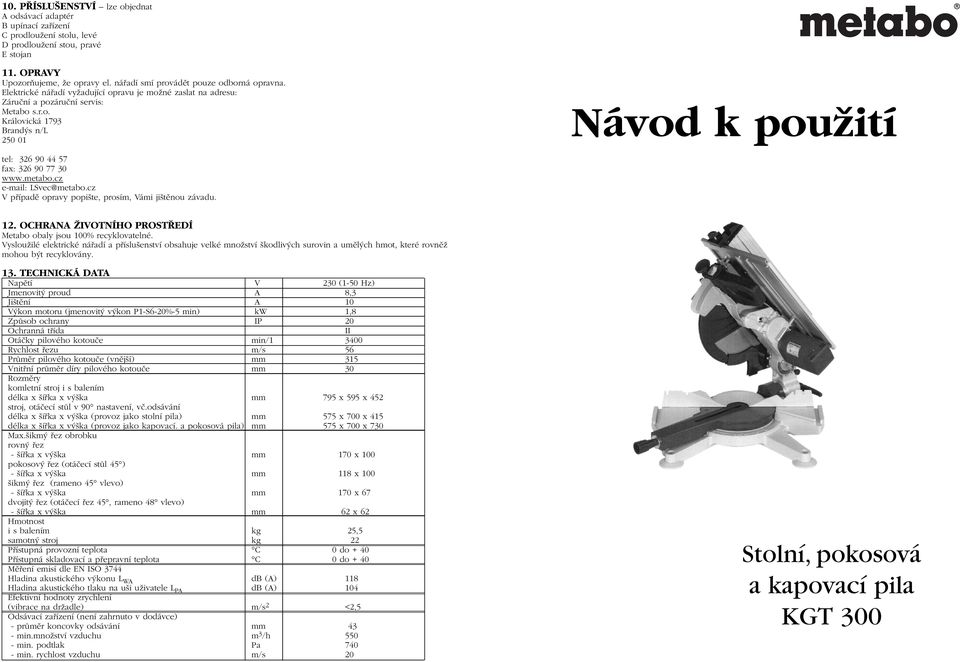

1 10. P ÍSLU ENSTVÍ lze objednat A odsávací adaptér B upínací zafiízení C prodlouïení stolu, levé D prodlouïení stou, pravé E stojan 11. OPRAVY UpozorÀujeme, Ïe opravy el. náfiadí smí provádût pouze odborná opravna. Elektrické náfiadí vyïadující opravu je moïné zaslat na adresu: Záruãní a pozáruãní servis: Metabo s.r.o. Královická 1793 Brand s n/l Návod k pouïití tel: fax: LSvec@metabo.cz V pfiípadû opravy popi te, prosím, Vámi ji tûnou závadu. 12. OCHRANA ÎIVOTNÍHO PROST EDÍ Metabo obaly jsou 100% recyklovatelné. VyslouÏilé elektrické náfiadí a pfiíslu enství obsahuje velké mnoïství kodliv ch surovin a umûl ch hmot, které rovnûï mohou b t recyklovány. 13. TECHNICKÁ DATA Napûtí V 230 (1-50 Hz) Jmenovit proud A 8,3 Ji tûní A 10 V kon motoru (jmenovit v kon P1-S6-20%-5 min) kw 1,8 ZpÛsob ochrany IP 20 Ochranná tfiída II Otáãky pilového kotouãe min/ Rychlost fiezu m/s 56 PrÛmûr pilového kotouãe (vnûj í) mm 315 Vnitfiní prûmûr díry pilového kotouãe mm 30 Rozmûry komletní stroj i s balením délka x ífika x v ka mm 795 x 595 x 452 stroj, otáãecí stûl v 90 nastavení, vã.odsávání délka x ífika x v ka (provoz jako stolní pila) mm 575 x 700 x 415 délka x ífika x v ka (provoz jako kapovací. a pokosová pila) mm 575 x 700 x 730 Max. ikm fiez obrobku rovn fiez - ífika x v ka mm 170 x 100 pokosov fiez (otáãecí stûl 45 ) - ífika x v ka mm 118 x 100 ikm fiez (rameno 45 vlevo) - ífika x v ka mm 170 x 67 dvojit fiez (otáãecí fiez 45, rameno 48 vlevo) - ífika x v ka mm 62 x 62 Hmotnost i s balením kg 25,5 samotn stroj kg 22 Pfiístupná provozní teplota C 0 do + 40 Pfiístupná skladovací a pfiepravní teplota C 0 do + 40 Mûfiení emisí dle EN ISO 3744 Hladina akustického v konu L WA db (A) 118 Hladina akustického tlaku na u i uïivatele L PA db (A) 104 Efektivní hodnoty zrychlení (vibrace na drïadle) m/s 2 <2,5 Odsávací zafiízení (není zahrnuto v dodávce) - prûmûr koncovky odsávání mm 43 - min.mnoïství vzduchu m 3 /h min. podtlak Pa min. rychlost vzduchu m/s 20 Stolní, pokosová a kapovací pila KGT 300

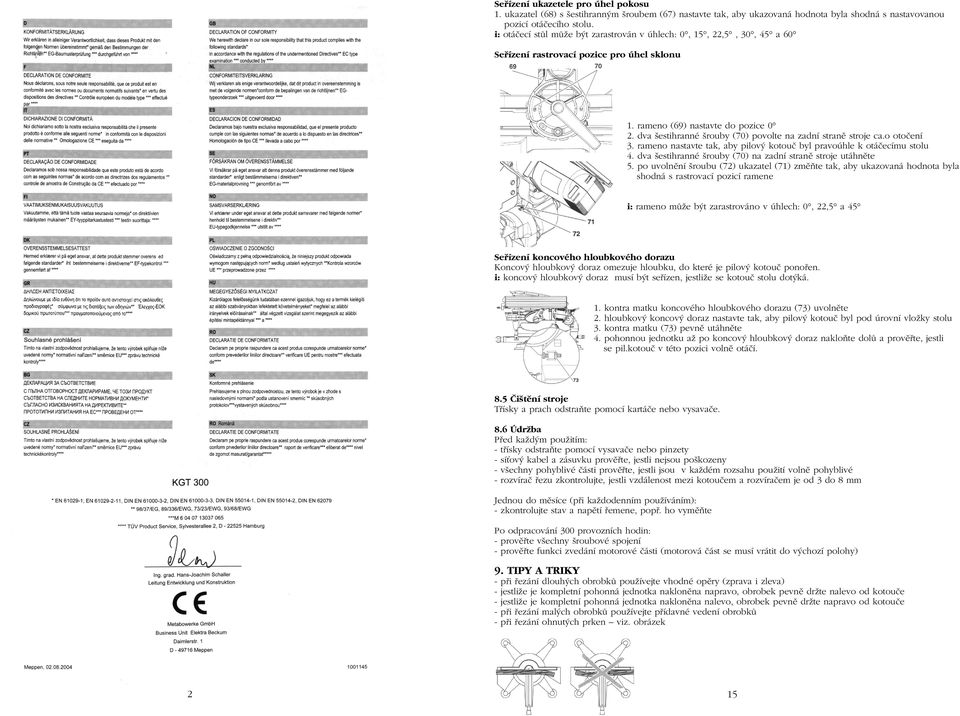

2 Sefiízení ukazetele pro úhel pokosu 1. ukazatel (68) s estihrann m roubem (67) nastavte tak, aby ukazovaná hodnota byla shodná s nastavovanou pozicí otáãecího stolu. i: otáãecí stûl mûïe b t zarastrován v úhlech: 0, 15, 22,5, 30, 45 a 60 Sefiízení rastrovací pozice pro úhel sklonu rameno (69) nastavte do pozice 0 dva estihranné rouby (70) povolte na zadní stranû stroje ca.o otoãení rameno nastavte tak, aby pilov kotouã byl pravoúhle k otáãecímu stolu dva estihranné rouby (70) na zadní stranû stroje utáhnûte po uvolnûní roubu (72) ukazatel (71) zmûàte tak, aby ukazovaná hodnota byla shodná s rastrovací pozicí ramene i: rameno mûïe b t zarastrováno v úhlech: 0, 22,5 a 45 Sefiízení koncového hloubkového dorazu Koncov hloubkov doraz omezuje hloubku, do které je pilov kotouã ponofien. i: koncov hloubkov doraz musí b t sefiízen, jestliïe se kotouã stolu dot ká kontra matku koncového hloubkového dorazu (73) uvolnûte hloubkov koncov doraz nastavte tak, aby pilov kotouã byl pod úrovní vloïky stolu kontra matku (73) pevnû utáhnûte pohonnou jednotku aï po koncov hloubkov doraz nakloàte dolû a provûfite, jestli se pil.kotouã v této pozici volnû otáãí. 8.5 âi tûní stroje Tfiísky a prach odstraàte pomocí kartáãe nebo vysavaãe. 8.6 ÚdrÏba Pfied kaïd m pouïitím: - tfiísky odstraàte pomocí vysavaãe nebo pinzety - síèov kabel a zásuvku provûfite, jestli nejsou po kozeny - v echny pohyblivé ãásti provûfite, jestli jsou v kaïdém rozsahu pouïití volnû pohyblivé - rozvíraã fiezu zkontrolujte, jestli vzdálenost mezi kotouãem a rozvíraãem je od 3 do 8 mm Jednou do mûsíce (pfii kaïdodenním pouïíváním): - zkontrolujte stav a napûtí fiemene, popfi. ho vymûàte Po odpracování 300 provozních hodin: - provûfite v echny roubové spojení - provûfite funkci zvedání motorové ãásti (motorová ãást se musí vrátit do v chozí polohy) 9. TIPY A TRIKY - 2 pfii fiezání dlouh ch obrobkû pouïívejte vhodné opûry (zprava i zleva) jestliïe je kompletní pohonná jednotka naklonûna napravo, obrobek pevnû drïte nalevo od kotouãe jestliïe je kompletní pohonná jednotka naklonûna nalevo, obrobek pevnû drïte napravo od kotouãe pfii fiezání mal ch obrobkû pouïívejte pfiídavné vedení obrobkû pfii fiezání ohnut ch prken viz. obrázek 15

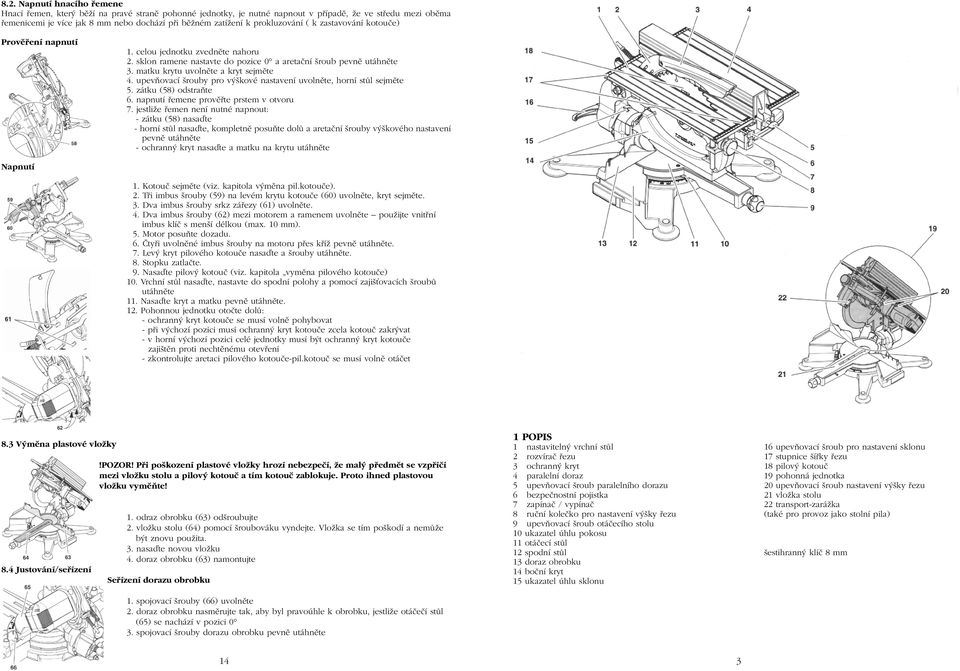

3 8.2. Napnutí hnacího fiemene Hnací fiemen, kter bûïí na pravé stranû pohonné jednotky, je nutné napnout v pfiípadû, Ïe ve stfiedu mezi obûma fiemenicemi je více jak 8 mm nebo dochází pfii bûïném zatíïení k prokluzování ( k zastavování kotouãe) Provûfiení napnutí celou jednotku zvednûte nahoru sklon ramene nastavte do pozice 0 a aretaãní roub pevnû utáhnûte matku krytu uvolnûte a kryt sejmûte upevàovací rouby pro v kové nastavení uvolnûte, horní stûl sejmûte zátku (58) odstraàte napnutí fiemene provûfite prstem v otvoru jestliïe fiemen není nutné napnout: - zátku (58) nasaìte - horní stûl nasaìte, kompletnû posuàte dolû a aretaãní rouby v kového nastavení pevnû utáhnûte - ochrann kryt nasaìte a matku na krytu utáhnûte Napnutí Kotouã sejmûte (viz. kapitola v mûna pil.kotouãe). Tfii imbus rouby (59) na levém krytu kotouãe (60) uvolnûte, kryt sejmûte. Dva imbus rouby srkz záfiezy (61) uvolnûte. Dva imbus rouby (62) mezi motorem a ramenem uvolnûte pouïijte vnitfiní imbus klíã s men í délkou (max. 10 mm). 5. Motor posuàte dozadu. 6. âtyfii uvolnûné imbus rouby na motoru pfies kfiíï pevnû utáhnûte. 7. Lev kryt pilového kotouãe nasaìte a rouby utáhnûte. 8. Stopku zatlaãte. 9. Nasaìte pilov kotouã (viz. kapitola vymûna pilového kotouãe) 10. Vrchní stûl nasaìte, nastavte do spodní polohy a pomocí zaji Èovacích roubû utáhnûte 11. Nasaìte kryt a matku pevnû utáhnûte. 12. Pohonnou jednotku otoãte dolû: - ochrann kryt kotouãe se musí volnû pohybovat - pfii v chozí pozici musí ochrann kryt kotouãe zcela kotouã zakr vat - v horní v chozí pozici celé jednotky musí b t ochrann kryt kotouãe zaji tûn proti nechtûnému otevfiení - zkontrolujte aretaci pilového kotouãe-pil.kotouã se musí volnû otáãet 1 POPIS 8.3 V mûna plastové vloïky!pozor! Pfii po kození plastové vloïky hrozí nebezpeãí, Ïe mal pfiedmût se vzpfiíãí mezi vloïku stolu a pilov kotouã a tím kotouã zablokuje. Proto ihned plastovou vloïku vymûàte! 1. odraz obrobku (63) od roubujte 2. vloïku stolu (64) pomocí roubováku vyndejte. VloÏka se tím po kodí a nemûïe b t znovu pouïita. 3. nasaìte novou vloïku 4. doraz obrobku (63) namontujte 8.4 Justování/sefiízení Sefiízení dorazu obrobku nastaviteln vrchní stûl rozvíraã fiezu ochrann kryt paralelní doraz upevàovací roub paralelního dorazu bezpeãnostní pojistka zapínaã / vypínaã ruãní koleãko pro nastavení v ky fiezu upevàovací roub otáãecího stolu ukazatel úhlu pokosu otáãecí stûl spodní stûl doraz obrobku boãní kryt ukazatel úhlu sklonu 16 upevàovací roub pro nastavení sklonu 17 stupnice ífiky fiezu 18 pilov kotouã 19 pohonná jednotka 20 upevàovací roub nastavení v ky fiezu 21 vloïka stolu 22 transport-zaráïka (také pro provoz jako stolní pila) estihrann klíã 8 mm 1. spojovací rouby (66) uvolnûte 2. doraz obrobku nasmûrujte tak, aby byl pravoúhle k obrobku, jestliïe otáãeãí stûl (65) se nachází v pozici 0 3. spojovací rouby dorazu obrobku pevnû utáhnûte 14 3

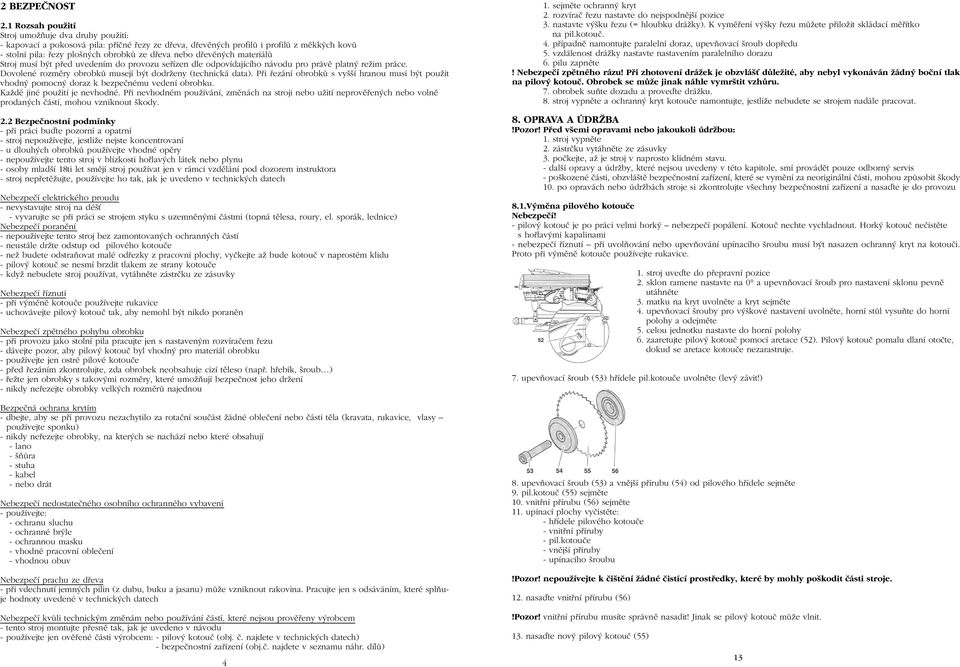

4 2 BEZPEâNOST 2.1 Rozsah pouïití Stroj umoïàuje dva druhy pouïití: - kapovací a pokosová pila: pfiíãné fiezy ze dfieva, dfievûn ch profilû i profilû z mûkk ch kovû - stolní pila: fiezy plo n ch obrobkû ze dfieva nebo dfievûn ch materiálû Stroj musí b t pfied uvedením do provozu sefiízen dle odpovídajícího návodu pro právû platn reïim práce. Dovolené rozmûry obrobkû musejí b t dodrïeny (technická data). Pfii fiezání obrobkû s vy í hranou musí b t pouïit vhodn pomocn doraz k bezpeãnému vedení obrobku. KaÏdé jiné pouïití je nevhodné. Pfii nevhodném pouïívání, zmûnách na stroji nebo uïití neprovûfien ch nebo volnû prodan ch ãástí, mohou vzniknout kody. 2.2 Bezpeãnostní podmínky - pfii práci buìte pozorní a opatrní - stroj nepouïívejte, jestliïe nejste koncentrovaní - u dlouh ch obrobkû pouïívejte vhodné opûry - nepouïívejte tento stroj v blízkosti hofilav ch látek nebo plynu - osoby mlad í 18ti let smûjí stroj pouïívat jen v rámci vzdûlání pod dozorem instruktora - stroj nepfietûïujte, pouïívejte ho tak, jak je uvedeno v technick ch datech Nebezpeãí elektrického proudu - nevystavujte stroj na dé È - vyvarujte se pfii práci se strojem styku s uzemnûn mi ãástmi (topná tûlesa, roury, el. sporák, lednice) Nebezpeãí poranûní - nepouïívejte tento stroj bez zamontovan ch ochrann ch ãástí - neustále drïte odstup od pilového kotouãe - neï budete odstraàovat malé odfiezky z pracovní plochy, vyãkejte aï bude kotouã v naprostém klidu - pilov kotouã se nesmí brzdit tlakem ze strany kotouãe - kdyï nebudete stroj pouïívat, vytáhnûte zástrãku ze zásuvky Nebezpeãí fiíznutí - pfii v mûnû kotouãe pouïívejte rukavice - uchovávejte pilov kotouã tak, aby nemohl b t nikdo poranûn Nebezpeãí zpûtného pohybu obrobku - pfii provozu jako stolní pila pracujte jen s nastaven m rozvíraãem fiezu - dávejte pozor, aby pilov kotouã byl vhodn pro materiál obrobku - pouïívejte jen ostré pilové kotouãe - pfied fiezáním zkontrolujte, zda obrobek neobsahuje cizí tûleso (napfi. hfiebík, roub ) - fieïte jen obrobky s takov mi rozmûry, které umoïàují bezpeãnost jeho drïení - nikdy nefiezejte obrobky velk ch rozmûrû najednou Bezpeãná ochrana krytím - dbejte, aby se pfii provozu nezachytilo za rotaãní souãást Ïádné obleãení nebo ãásti tûla (kravata, rukavice, vlasy pouïívejte sponku) - nikdy nefiezejte obrobky, na kter ch se nachází nebo které obsahují - lano - ÀÛra - stuha - kabel - nebo drát Nebezpeãí nedostateãného osobního ochranného vybavení - pouïívejte: - ochranu sluchu - ochranné br le - ochrannou masku - vhodné pracovní obleãení - vhodnou obuv Nebezpeãí prachu ze dfieva - pfii vdechnutí jemn ch pilin (z dubu, buku a jasanu) mûïe vzniknout rakovina. Pracujte jen s odsáváním, které splàuje hodnoty uvedené v technick ch datech Nebezpeãí kvûli technick m zmûnám nebo pouïívání ãástí, které nejsou provûfieny v robcem - tento stroj montujte pfiesnû tak, jak je uvedeno v návodu - pouïívejte jen ovûfiené ãásti v robcem: - pilov kotouã (obj. ã. najdete v technick ch datech) - bezpeãnostní zafiízení (obj.ã. najdete v seznamu náhr. dílû) 4 1. sejmûte ochrann kryt 2. rozvíraã fiezu nastavte do nejspodnûj í pozice 3. nastavte v ku fiezu (= hloubku dráïky). K vymûfiení v ky fiezu mûïete pfiiloïit skládací mûfiítko na pil.kotouã. 4. pfiípadnû namontujte paralelní doraz, upevàovací roub dopfiedu 5. vzdálenost dráïky nastavte nastavením paralelního dorazu 6. pilu zapnûte! Nebezpeãí zpûtného rázu! Pfii zhotovení dráïek je obzvlá È dûleïité, aby nebyl vykonáván Ïádn boãní tlak na pilov kotouã. Obrobek se mûïe jinak náhle vymr tit vzhûru. 7. obrobek suàte dozadu a proveìte dráïku. 8. stroj vypnûte a ochrann kryt kotouãe namontujte, jestliïe nebudete se strojem nadále pracovat. 8. OPRAVA A ÚDRÎBA!Pozor! Pfied v emi opravami nebo jakoukoli údrïbou: 1. stroj vypnûte 2. zástrãku vytáhnûte ze zásuvky 3. poãkejte, aï je stroj v naprosto klidném stavu. - dal í opravy a údrïby, které nejsou uvedeny v této kapitole, smí provádût pouze odborn servis - po kozené ãásti, obzvlá tû bezpeãnostní zafiízení, které se vymûní za neoriginální ãásti, mohou zpûsobit kody 10. po opravách nebo údrïbách stroje si zkontrolujte v echny bezpeãnostní zafiízení a nasaìte je do provozu 8.1.V mûna pilového kotouãe Nebezpeãí! - pilov kotouã je po práci velmi hork nebezpeãí popálení. Kotouã nechte vychladnout. Hork kotouã neãistûte s hofilav mi kapalinami - nebezpeãí fiíznutí pfii uvolàování nebo upevàování upínacího roubu musí b t nasazen ochrann kryt na kotouãi. Proto pfii v mûnû kotouãe pouïívejte rukavice. 1. stroj uveìte do pfiepravní pozice 2. sklon ramene nastavte na 0 a upevnàovací roub pro nastavení sklonu pevnû utáhnûte 3. matku na kryt uvolnûte a kryt sejmûte 4. upevàovací rouby pro v kové nastavení uvolnûte, horní stûl vysuàte do horní polohy a odejmûte 5. celou jednotku nastavte do horní polohy 6. zaaretujte pilov kotouã pomocí aretace (52). Pilov kotouã pomalu dlaní otoãte, dokud se aretace kotouãe nezarastruje. 7. upevàovací roub (53) hfiídele pil.kotouãe uvolnûte (lev závit!) 8. upevàovací roub (53) a vnûj í pfiírubu (54) od pilového hfiídele sejmûte 9. pil.kotouã (55) sejmûte 10. vnitfiní pfiírubu (56) sejmûte 11. upínací plochy vyãistûte: - hfiídele pilového kotouãe - vnitfiní pfiíruby - pil.kotouãe - vnûj í pfiíruby - upínacího roubu!pozor! nepouïívejte k ãi tûní Ïádné ãistící prostfiedky, které by mohly po kodit ãásti stroje. 12. nasaìte vnitfiní pfiírubu (56)!Pozor! vnitfiní pfiírubu musíte správnû nasadit! Jinak se pilov kotouã mûïe vlnit. 13. nasaìte nov pilov kotouã (55) 13

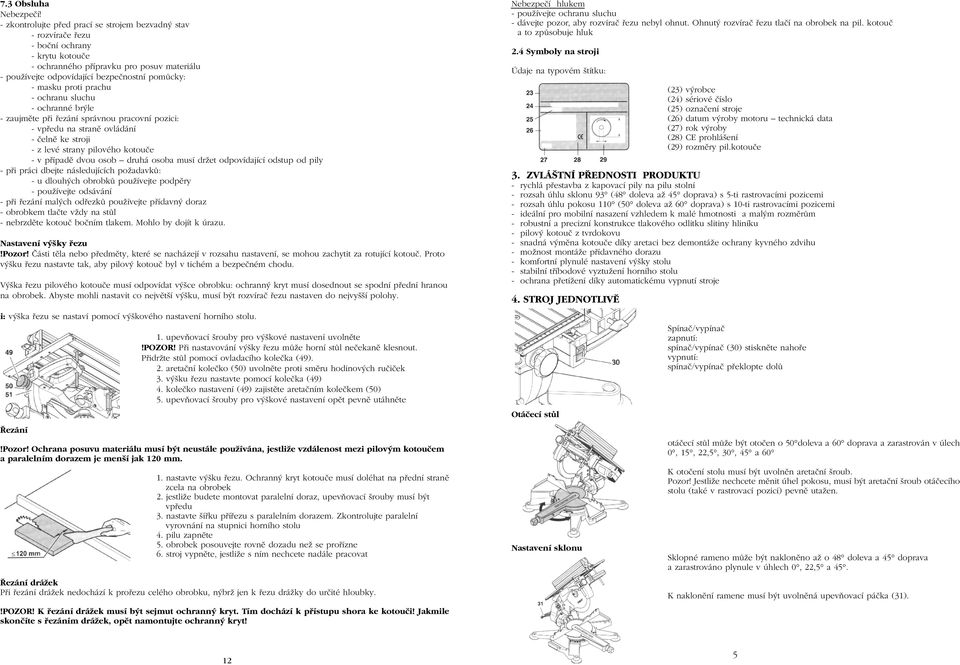

5 7.3 Obsluha Nebezpeãí! - zkontrolujte pfied prací se strojem bezvadn stav - rozvíraãe fiezu - boãní ochrany - krytu kotouãe - ochranného pfiípravku pro posuv materiálu - pouïívejte odpovídající bezpeãnostní pomûcky: - masku proti prachu - ochranu sluchu - ochranné br le - zaujmûte pfii fiezání správnou pracovní pozici: - vpfiedu na stranû ovládání - ãelnû ke stroji - z levé strany pilového kotouãe - v pfiípadû dvou osob druhá osoba musí drïet odpovídající odstup od pily - pfii práci dbejte následujících poïadavkû: - u dlouh ch obrobkû pouïívejte podpûry - pouïívejte odsávání - pfii fiezání mal ch odfiezkû pouïívejte pfiídavn doraz - obrobkem tlaãte vïdy na stûl - nebrzdûte kotouã boãním tlakem. Mohlo by dojít k úrazu. Nastavení v ky fiezu!pozor! âásti tûla nebo pfiedmûty, které se nacházejí v rozsahu nastavení, se mohou zachytit za rotující kotouã. Proto v ku fiezu nastavte tak, aby pilov kotouã byl v tichém a bezpeãném chodu. V ka fiezu pilového kotouãe musí odpovídat v ce obrobku: ochrann kryt musí dosednout se spodní pfiední hranou na obrobek. Abyste mohli nastavit co nejvût í v ku, musí b t rozvíraã fiezu nastaven do nejvy í polohy. i: v ka fiezu se nastaví pomocí v kového nastavení horního stolu. ezání 1. upevàovací rouby pro v kové nastavení uvolnûte!pozor! Pfii nastavování v ky fiezu mûïe horní stûl neãekanû klesnout. PfiidrÏte stûl pomocí ovladacího koleãka (49). 2. aretaãní koleãko (50) uvolnûte proti smûru hodinov ch ruãiãek 3. v ku fiezu nastavte pomocí koleãka (49) 4. koleãko nastavení (49) zajistûte aretaãním koleãkem (50) 5. upevàovací rouby pro v kové nastavení opût pevnû utáhnûte!pozor! Ochrana posuvu materiálu musí b t neustále pouïívána, jestliïe vzdálenost mezi pilov m kotouãem a paralelním dorazem je men í jak 120 mm. 1. nastavte v ku fiezu. Ochrann kryt kotouãe musí doléhat na pfiední stranû zcela na obrobek 2. jestliïe budete montovat paralelní doraz, upevàovací rouby musí b t vpfiedu 3. nastavte ífiku pfiífiezu s paralelním dorazem. Zkontrolujte paralelní vyrovnání na stupnici horního stolu 4. pilu zapnûte 5. obrobek posouvejte rovnû dozadu neï se profiízne 6. stroj vypnûte, jestliïe s ním nechcete nadále pracovat ezání dráïek Pfii fiezání dráïek nedochází k profiezu celého obrobku, n brï jen k fiezu dráïky do urãité hloubky.!pozor! K fiezání dráïek musí b t sejmut ochrann kryt. Tím dochází k pfiístupu shora ke kotouãi! Jakmile skonãíte s fiezáním dráïek, opût namontujte ochrann kryt! Nebezpeãí hlukem - pouïívejte ochranu sluchu - dávejte pozor, aby rozvíraã fiezu nebyl ohnut. Ohnut rozvíraã fiezu tlaãí na obrobek na pil. kotouã a to zpûsobuje hluk 2.4 Symboly na stroji Údaje na typovém títku: (23) v robce (24) sériové ãíslo (25) oznaãení stroje (26) datum v roby motoru technická data (27) rok v roby (28) CE prohlá ení (29) rozmûry pil.kotouãe 3. ZVLÁ TNÍ P EDNOSTI PRODUKTU - rychlá pfiestavba z kapovací pily na pilu stolní - rozsah úhlu sklonu 93 (48 doleva aï 45 doprava) s 5-ti rastrovacími pozicemi - rozsah úhlu pokosu 110 (50 doleva aï 60 doprava) s 10-ti rastrovacími pozicemi - ideální pro mobilní nasazení vzhledem k malé hmotnosti a mal m rozmûrûm - robustní a precizní konstrukce tlakového odlitku slitiny hliníku - pilov kotouã z tvrdokovu - snadná v mûna kotouãe díky aretaci bez demontáïe ochrany kyvného zdvihu - moïnost montáïe pfiídavného dorazu - komfortní plynulé nastavení v ky stolu - stabilní tfiíbodové vyztuïení horního stolu - ochrana pfietíïení díky automatickému vypnutí stroje 4. STROJ JEDNOTLIVù Otáãecí stûl Nastavení sklonu Spínaã/vypínaã zapnutí: spínaã/vypínaã (30) stisknûte nahofie vypnutí: spínaã/vypínaã pfieklopte dolû otáãecí stûl mûïe b t otoãen o 50 doleva a 60 doprava a zarastrován v úlech 0, 15, 22,5, 30, 45 a 60 K otoãení stolu musí b t uvolnûn aretaãní roub. Pozor! JestliÏe nechcete mûnit úhel pokosu, musí b t aretaãní roub otáãecího stolu (také v rastrovací pozici) pevnû utaïen. Sklopné rameno mûïe b t naklonûno aï o 48 doleva a 45 doprava a zarastrováno plynule v úhlech 0, 22,5 a 45. K naklonûní ramene musí b t uvolnûná upevàovací páãka (31). 12 5

6 7. PROVOZ JAKO STOLNÍ PILA 7.1 Bezpeãnostní zafiízení Ochrann kryt - (46) chrání pfied dotykem s pil. kotouãe a pfied tfiískami - musí b t pofiád namontován Pozor! JestliÏe nechcete mûnit úhel sklonu, musí b t aretaãní roub ramene (také v rastrovací pozici) pevnû utaïen. Paralelní doraz MontáÏ paralelního dorazu se provádí na horním stolu. UpevÀovací roub musí ukazovat dopfiedu. Rozvíraã fiezu - (45) zamezuje zablokování pil. kotouãe - musí b t za provozu jako stolní pila neustále vytaïen Boãní ochrana Paralelní doraz mûïe b t po uvolnûní aretaãního roubu sundán a pfiemístûn. Pfii provozu jako kapovací a pokosová pila se nasadí paralelní doraz pfies ochrann kryt kotouãe. Pracovní stûl nastavte do horní polohy. - (47) chrání pfied nedopatfieném dotknutí pilového kotouãe - musí b t neustále namontovaná Ochrann pfiípravek pro posuv materiálu Vrchní/horní stûl StÛl mûïe b t nastaven do v ky, které bude odpovídat v ka fiezu. Po uvolnûní aretaãních roubû se v ka nastaví ruãnû pomocí stavûcích koleãek. (48) slouïí jako prodlouïení ruky a chrání pfied dotykem s pil. kotouãem musí b t neustále pouïíván, jestliïe odstup mezi pilov m kotouãem a paralelním dorazem je men í jak 120 mm ochrann pfiípravek (48) musí b t veden v úhlu od k horní plo e stolu jestliïe se po kodí, musí b t pouïit nov 5. SESTAVENÍ A P EPRAVA 5.1 Sestavení stroje 7.2 Úprava/instalace!Pozor: pfied úpravou stroje: 1. stroj vypnûte, 2. zástrãku vytáhnûte, 3. vyãkejte, aï bude stroj v naprostém klidu 1. Pilu z obalu vytáhnou dvû osoby. 1. jednotku nastavte nahoru 2. K montáïi gumov ch podloïek stroj opatrnû pfieklopte na stranu motoru: 2. otáãecí stûl nastavte do nastavení 0,upevÀovací roub utáhnûte - stroj musí b t v pfieklopené situaci zaji tûn 3. Matku (35) zasuàte do otvoru na spodní stranû gumové podloïky. 3. boãní ochranu nasaìte z leva pfies zadní konec vloïky stolu a posuàte dozadu 4. Imbus rouby (32) ze zhora zastrãte skrz nohy. 4. jednotku otoãte dolû a zaaretujte 5. Gumové podloïky pevnû nasaìte a rouby utáhnûte pomocí imbus klíãe. 5. paralelní doraz z ochranného krytu kotouãe sejmûte 6. Stroj postavte na vhodn podklad: - v echny 4 namontované gumové podloïky stroje musí stát pevnû na podstavci - ideální v ka podstavce je cca 800 mm - pfii opracování vût ích obrobkû musí b t stroj dobfie ustaven 11 6

7 V chozí poloha: - pila v horní poloze - otáãecí stûl v 0 nastavení, upevàovací roub pro otáãecí stûl je utaïen Provedení: 1. upevàovací páãku (44) nastavení sklonu na zadní stranû stroje uvolnûte 5.2 Pfieprava stroje 1. Pfii pfiepravování stroje je nutné pouïívat transportní vloïku-ãern plast, kter je souãástí dodávky. 2. Celou jednotku otoãte dolû a transportní páãku (36) zaháknûte, viz.obr. 3. Paralelní doraz nasaìte pfies kryt kotouãe a upevnûte. 4. Stroj zvednûte za dolní ãásti stolu (37). 2. rameno pomalu nastavte do poïadované polohy i: rameno mûïe b t zarastrováno v úhlech: 0, 22,5 a upevàovací páãku pevnû utáhnûte 4. obrobek tlaãte oproti dorazu 5. zapínaã/vypínaã pfieklopte nahoru a pouïijte bezpeãnostní blokování 6. celou jednotku pomalu stlaãte dolû. Pfii fiezání na obrobek tlaãte jen tak, aby poãet otáãek motoru neklesal pfiíli rychle. 7. obrobek opracujte 8. jednotku pomalu vraète do v chozí polohy 9. jestliïe uï nebudete pracovat, pilu vypnûte (pomocí zapínaãe/vypínaãe) MoÏnost dvojitého pokosového fiezu Pfii dvojitém pokosovém fiezu bude obrobek fiezán zároveà ikmo k zadní hranû a ikmo k vrchní stranû.! POZOR: u dvojitého pokosového fiezu je pilov kotouã lehce dosaïiteln a tím se zvy uje nebezpeãí ublíïení. DrÏte odpovídající odstup od kotouãe. ífika pfii naklonûní ramene ca. 22,5 vlevo 22,5 vpravo 48 vlevo , vpravo V ka pfii naklonûní ramene ca. 22,5 vlevo 22,5 vpravo 48 vlevo , vpravo V chozí poloha: 1. jednotku nastavte nahoru 2. otáãecí stûl zaaretujte ve Vámi poïadované poloze 3. rameno nastavte do poïadovaného úhlu a zaaretujte Provedení: 1. obrobek tlaãte proti dorazu 2. zapínaã/vypínaã pfieklopte nahoru a zatlaãením odjistûte 3. celou jednotku pomalu stlaãte dolû, aby poãet otáãek motoru neklesal pfiíli rychle 4. obrobek opracujte 5. jednotku pomalu vraète do v chozí polohy 6. jestliïe uï nebudete pracovat, pilu vypnûte (pomocí zapínaãe/vypínaãe) pfiepnutím dolû Pfiipojení odsávání Odsávání je nutné pfii: - provozu v uzavfiené místnosti - del ím nasazení (více jak 1/2 hodiny) - fiezání buku, dubu nebo jasanu Odsávání musí splàovat následující podmínky: - musí pasovat k prûmûru odsávací redukce (43 mm) - mnoïství vzduchu 550 m 3 /h - podtlak na odsávání pily 740 Pa - rychlost vzduchu na odsávání pily 20 m/s 5.4 Nastavení rozevíracího klínu i: rozevírací klín je u nového stroje nastaven ve spodní pozici. Pfii uvedení do provozu je vïdy nutné nastavení rozevíracího klínu. 1. Horní stûl je nahofie a upevàovací rouby pro v ku fiezu jsou pevnû utaïeny. 2. Nastavení klínu provûfite: - vzdálenost mezi vnûj ím okrajem pilového kotouãe a rozevíracím klínem musí b t 3 aï 8 mm - rozevírací klín musí b t v jedné fiadû s pilov m kotouãem! Rozevírací klín patfií k bezpeãnostním zafiízením a musí b t namontován pro bezpeãn provoz. V pfiípadû v mûny nebo instalování nového rozevíracího klínu je tfieba: 3. Uvolnit vnitfiní estihrann klíã (38) 4. Klín nastavte do Vámi potfiebné pozice : vzdálenost mezi vnûj ím okrajem pil.kotouãe a rozevíracím klínem musí b t 3 aï 8 mm. 5. Imbus roub (38) pevnû utáhnûte. 5.5 Elektrické pfiipojení sítû - stroj musí b t jen v suchém prostfiedí - provozujte zafiízení jen na zdroji proudu, kter splàuje následující poïadavky (v robní títek stroje): - zásuvky musí b t dle pfiedpisû nainstalovány, uzemnûny a provûfieny - síèové a frekvenãní vedení musí b t stejné jako je na typovém títku stroje - kabel umístûte tak, aby Vám pfii práci nepfiekáïel - síèov kabel chraàte pfied teplem, agresivními kapalinami a ostr mi hranami - jako prodluïující kabel pouïívejte gumov kabel s dostaãujícím prûfiezem (3 x 1,5 mm 2 ) - pfiívody vytahujte ze zásuvky za zástrãku (ne za kabel) 7

8 6. PROVOZ JAKO KAPOVACÍ A POKOSOVÁ PILA 6.1. Bezpeãnostní zafiízení Ochrann kryt kotouãe Pokosov fiez Pfii pokosovém fiezu bude obrobek fiezán ikmo k zadnímu dorazu. Ochrann kryt kotouãe (40) chrání pfied nedopatfieném dotknutí pilového kotouãe a pfied odletujícími pilinami!!!!! Ochrann kryt kotouãe se musí neustále vracet do v chozí polohy. Pfii pohybu pohonné jednotky nahoru musí kryt zakr t pilov kotouã. Blokování spu tûní posunu pohonné jednotky do fiezu Blokování (41) zamezí, aby kompletní pohonná jednotka byla spu tûna do fiezu. 6.2 Úprava/instalace!Pozor: pfied úpravou : 1. stroj vypnûte 2. zástrãku vytáhnûte 3. vyãkejte dokud bude stroj v naprostém klidu 1. stroj dejte do pfiepravní polohy 2. vrchní stûl kompletnû vysuàte nahoru (aï k ochranému krytu) 3. paralelní doraz nasaìte pfies ochrann kryt 4. trantsportní páãku uvolnûte a jednotku otoãte nahoru 5. boãní ji tûní odstraàte 6.3 Obsluha - pfied prací zkontrolujte stav: - ochranného krytu kotouãe - blokování spu tûní posunu pohonné jednotky do fiezu - pouïívejte pfiíslu né ochranné prostfiedky - zaujmûte pfii fiezání správnou pracovní pozici: - vpfiedu na vedoucí stranû - frontálnû ke stroji - ze strany pilového kotouãe - pfii práci dbejte následujících poïadavkû: - u dlouh ch obrobkû pouïívejte podpûry - pouïívejte odsávání - pfii fiezání mal ch odfiezkû pouïívejte pfiídavn doraz - obrobkem tlaãte vïdy na stûl - pil.kotouã nikdy nebrzdûte. Mohlo by dojít k úrazu. Blokování se uvolní pomocí páãky odblokování. Blokování musí b t pofiád zaji tûno, kdyï se pohonná jednotka nachází ve v chozí poloze. Rovn fiez Max.pfiíãn fiez obrobku: ífika ca. 170 mm V ka ca. 100 mm V chozí postavení: - pila v horní poloze - otáãecí stûl v 0 nastavení, upevàovací roub pro otáãecí stûl utaïen - sklon ramene pily k otáãecímu stolu je 0, aretaãní páãka pro úhlové nastavení je utáhnuta Provedení: - obrobek tlaãte oproti dorazu obrobku - stroj zapnûte stlaãením spínaãe a jeho zaji tûním - pohonnou jednotku pomalu skloàte dolû. Pfii fiezání tlaãte pohonnou jednotku na obrobek jen tak, aby otáãky motoru moc neklesaly - po dokonãení fiezu vraète pohonnou jednotku do v chozí polohy 8 Max.pfiíãn fiez obrobku: Nastavení stolu ífika ca. V ka ca , vpravo V chozí postavení: - pila v horní poloze - sklon ramene ke kolmici je v 0 Provedení: 1. upevàovací roub (43) otáãecího stolu (42) uvolnûte 2. nastavte Vámi poïadovan úhel ikm fiez U ikmého fiezu bude obrobek fiezán kolmo k vrchní stranû. ífika ca. V ka ca. 22,5 vlevo ,5 vpravo vlevo vpravo vlevo i: Otáãecí stûl mûïe b t zarastrován v úhlech: 0, 15, 22,5, 30, 45 a upevàovací roub otáãecího stolu pevnû utáhnûte 4. obrobek tlaãte proti dorazu 5. zapínaã/vypínaã stisknûte a zajistûte 6. celou jednotku pomalu posuàte dolû pomocí drïadla 7. obrobek opracujte 8. jednotku pomalu nechte vrátit do v chozí polohy 9. jestliïe uï nebude dále s pilou pracovat, vypnûte ji spínaãem 9
