1 Rozšíření modelů na učebně plynu Všechny současné i doplňované výukové modely musí společně tvořit vzájemně kompatibilní funkční celek. Předstěnová instalace umyvadla Popis výukového modelu Výukový model se závěsným umyvadlem určeným pro výuku praktické montáže moderních závěsných zařizovacích předmětů, jako jsou WC, pisoáry, bidety a umyvadla. Musí umožnit nácvik montáže dnes upřednostňovaného předstěnového systému určeného do lehkých příček, k instalaci před nebo do stěny, případně variantu s uchycením do stran. Výukový model bude řešen v modelovém systému zapojení a umožňuje tak jednoduše navázat na další výukové modely. Musí obsahovat funkční prvky pro opakovanou montáž modelu, které navíc umožňují zprovoznění a kontrolu funkce. Součástí dodávky bude výkresová dokumentace zapojení (technologické schéma, montážní schéma), interaktivní počítačová animace funkce výukového modelu a podklady pro vytvoření výukových metodik. Výukový model musí umožnit: - reálný provoz závěsného umyvadla - univerzálně a nezáměnným způsobem umožnit napojení dalších výukových modelů a to tak, aby bylo možné zapojit i více výukových modelů společně (pokud spolu technologicky souvisí) - rozpojit modely v sestavě jednoduchým způsobem, tak aby mohla být sestava v budoucnu rozšířena o další výukové modely Dále musí obsahovat: - uzavírací ventily - přehledné připojení přívodu studené a teplé vody a napojení na kanalizační potrubí - rozvody vody plastové, měděné nebo nerezové, spojované rozebíratelným způsobem, svařováním nebo lisováním - odpadní potrubí provedené z plastu spojované hrdlovými spoji nebo svařováním - rozvody vody od páteřního rozvodu k zařizovacímu předmětu a rozvody kanalizace od zařizovacího předmětu k páteřnímu rozvodu nadimenzované tak, aby přenesly požadovaný průtok dle platných projekčních zásad a byla zachována nízká rychlost proudění vody v potrubí Všechny tyto prvky musí být viditelně a názorně zapojeny tak, aby poukazovaly na správnou montáž z praxe. Nesmí se vyskytovat v nevhodných polohách, překrývat nebo být nedostupné pro pravidelnou manipulaci. Součástí dodávky výukového modelu bude nezávislá interaktivní počítačová animace proudění a teplotních poměrů pro teoretickou výuku, která bude schematicky zobrazovat chod tohoto výukového modelu samostatně, ale i v celé sestavě výukových modelů s kterými bude propojen. Animace bude interaktivně reagovat na zásah uživatele, bude možné ovládat ventily i další aktivní prvky, které mají vliv na proudění nebo teplotní poměry.

2 Součástí dodávky je zaškolení a prezentace funkce výukového modelu. Prezentace bude mít za úkol předvést na modelu jednotlivě funkci a důležitost všech prvků a armatur a jejich vzájemné propojení a vazby. Musí poukazovat na funkci v souvislosti s výukovými tématy, ke kterým je model určen. Proběhne také funkční ukázka provozu, ukázka ovládání a nastavování, bude předvedeno, jak provádět údržbu a ošetřovat poruchy a havarijní stavy. Témata pro výukové metodiky montáž a demontáž předstěnových instalací montáž a demontáž závěsného umyvadla výškové nastavení zařizovacích předmětů dle předpisů či doporučení napojení přívodu vody a odpadu nastavení vodovodní baterie popis vodovodních baterií a jejich konstrukční řešení Specifikace, zařízení obsahuje závěsné umyvadlo předstěnová instalace umyvadlová baterie umyvadlová zápachová uzávěrka uzavírací armatury rozvody vody rozvody kanalizace Technické parametry provozní tlak max. 8 bar rozměry max. 1,2x2,25x0,80 m (+/- 10 cm) montážní hmotnost kg provozní hmotnost kg objem vody 1-3 l doprava, zprovoznění zařízení a zaškolení obsluhy v rozsahu 4 hod, provádění

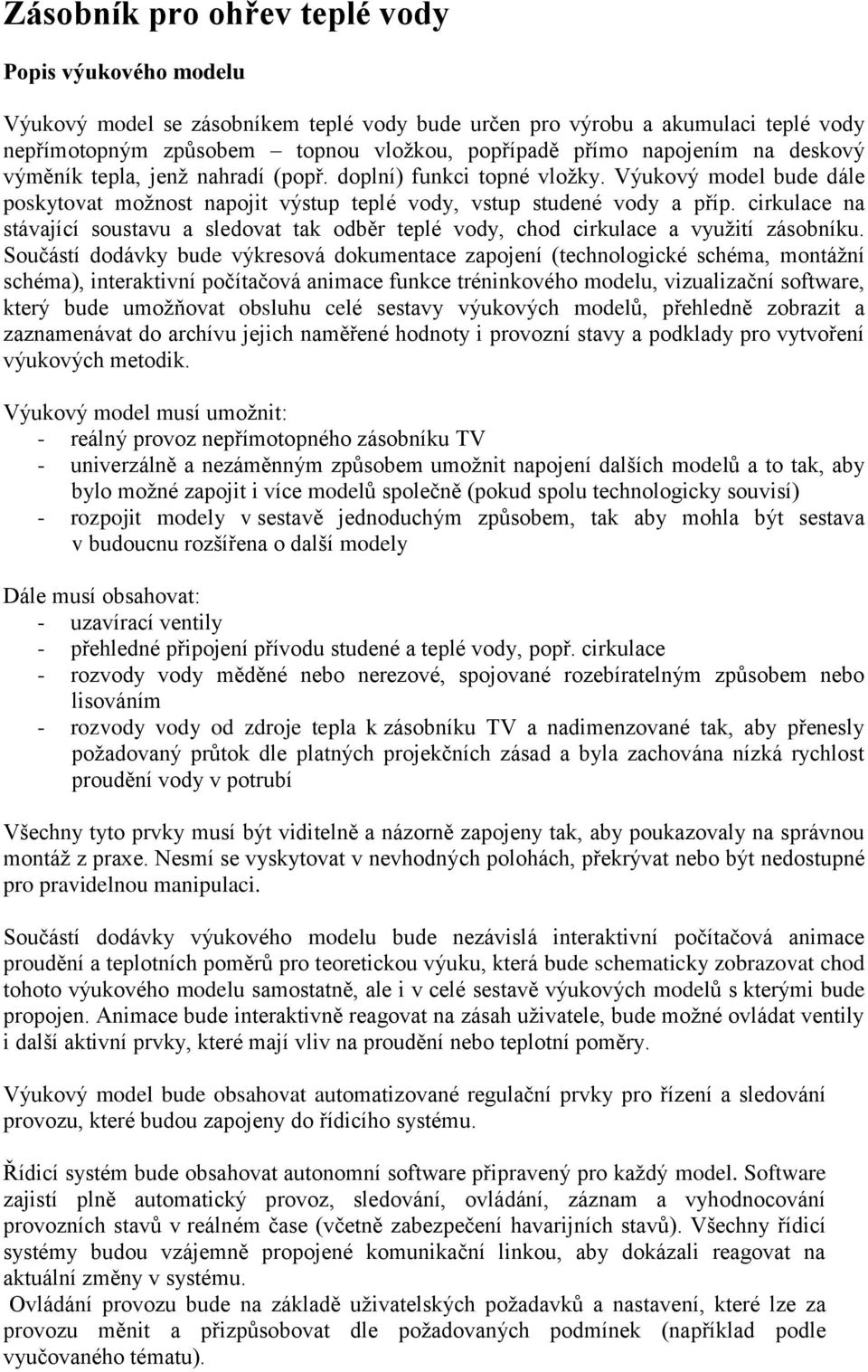

3 Zásobník pro ohřev teplé vody Popis výukového modelu Výukový model se zásobníkem teplé vody bude určen pro výrobu a akumulaci teplé vody nepřímotopným způsobem topnou vložkou, popřípadě přímo napojením na deskový výměník tepla, jenž nahradí (popř. doplní) funkci topné vložky. Výukový model bude dále poskytovat možnost napojit výstup teplé vody, vstup studené vody a příp. cirkulace na stávající soustavu a sledovat tak odběr teplé vody, chod cirkulace a využití zásobníku. Součástí dodávky bude výkresová dokumentace zapojení (technologické schéma, montážní schéma), interaktivní počítačová animace funkce tréninkového modelu, vizualizační software, který bude umožňovat obsluhu celé sestavy výukových modelů, přehledně zobrazit a zaznamenávat do archívu jejich naměřené hodnoty i provozní stavy a podklady pro vytvoření výukových metodik. Výukový model musí umožnit: - reálný provoz nepřímotopného zásobníku TV - univerzálně a nezáměnným způsobem umožnit napojení dalších modelů a to tak, aby bylo možné zapojit i více modelů společně (pokud spolu technologicky souvisí) - rozpojit modely v sestavě jednoduchým způsobem, tak aby mohla být sestava v budoucnu rozšířena o další modely Dále musí obsahovat: - uzavírací ventily - přehledné připojení přívodu studené a teplé vody, popř. cirkulace - rozvody vody měděné nebo nerezové, spojované rozebíratelným způsobem nebo lisováním - rozvody vody od zdroje tepla k zásobníku TV a nadimenzované tak, aby přenesly požadovaný průtok dle platných projekčních zásad a byla zachována nízká rychlost proudění vody v potrubí Všechny tyto prvky musí být viditelně a názorně zapojeny tak, aby poukazovaly na správnou montáž z praxe. Nesmí se vyskytovat v nevhodných polohách, překrývat nebo být nedostupné pro pravidelnou manipulaci. Součástí dodávky výukového modelu bude nezávislá interaktivní počítačová animace proudění a teplotních poměrů pro teoretickou výuku, která bude schematicky zobrazovat chod tohoto výukového modelu samostatně, ale i v celé sestavě výukových modelů s kterými bude propojen. Animace bude interaktivně reagovat na zásah uživatele, bude možné ovládat ventily i další aktivní prvky, které mají vliv na proudění nebo teplotní poměry. Výukový model bude obsahovat automatizované regulační prvky pro řízení a sledování provozu, které budou zapojeny do řídicího systému. Řídicí systém bude obsahovat autonomní software připravený pro každý model. Software zajistí plně automatický provoz, sledování, ovládání, záznam a vyhodnocování provozních stavů v reálném čase (včetně zabezpečení havarijních stavů). Všechny řídicí systémy budou vzájemně propojené komunikační linkou, aby dokázali reagovat na aktuální změny v systému. Ovládání provozu bude na základě uživatelských požadavků a nastavení, které lze za provozu měnit a přizpůsobovat dle požadovaných podmínek (například podle vyučovaného tématu).

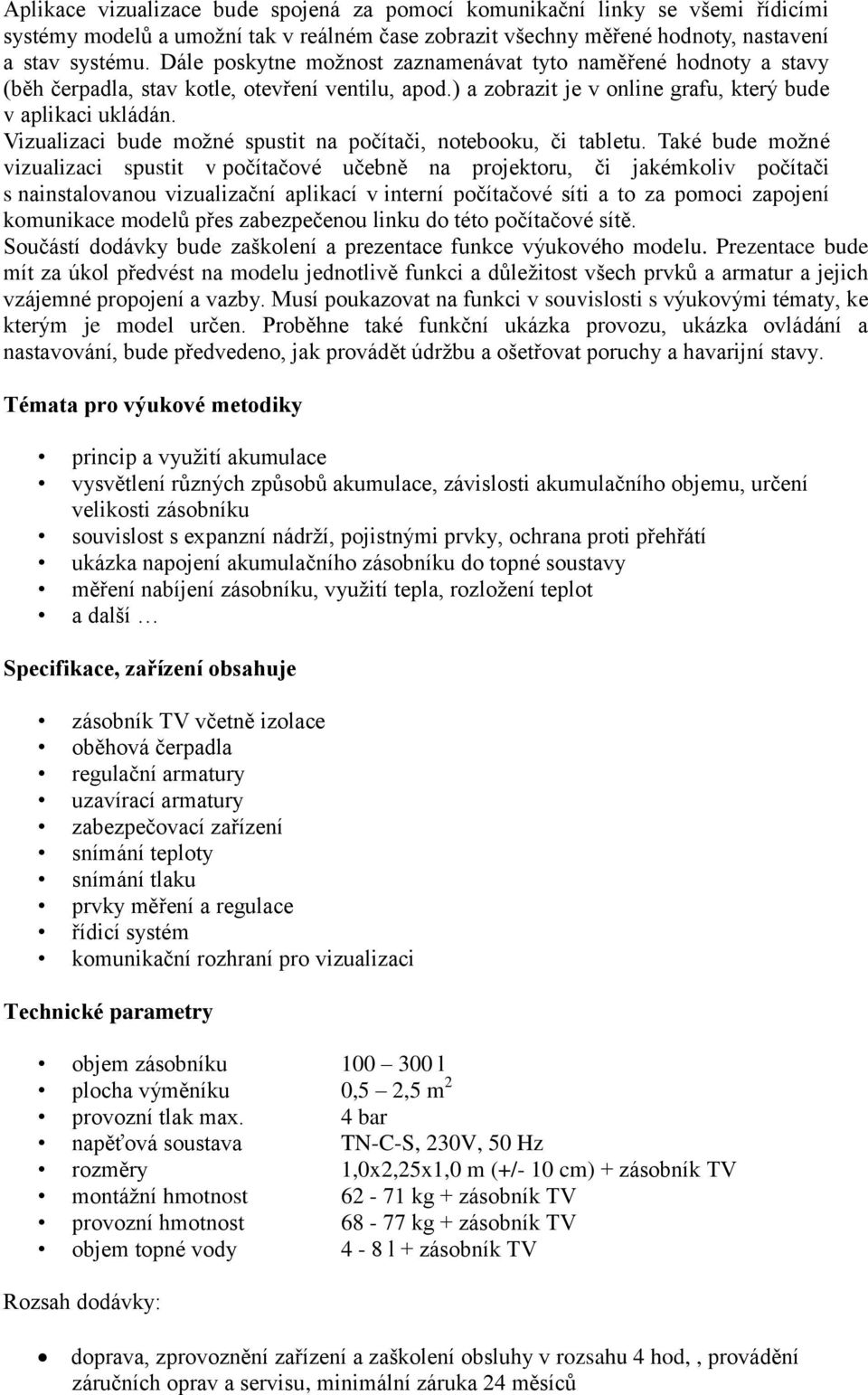

4 Aplikace vizualizace bude spojená za pomocí komunikační linky se všemi řídicími systémy modelů a umožní tak v reálném čase zobrazit všechny měřené hodnoty, nastavení a stav systému. Dále poskytne možnost zaznamenávat tyto naměřené hodnoty a stavy (běh čerpadla, stav kotle, otevření ventilu, apod.) a zobrazit je v online grafu, který bude v aplikaci ukládán. Vizualizaci bude možné spustit na počítači, notebooku, či tabletu. Také bude možné vizualizaci spustit v počítačové učebně na projektoru, či jakémkoliv počítači s nainstalovanou vizualizační aplikací v interní počítačové síti a to za pomoci zapojení komunikace modelů přes zabezpečenou linku do této počítačové sítě. Součástí dodávky bude zaškolení a prezentace funkce výukového modelu. Prezentace bude mít za úkol předvést na modelu jednotlivě funkci a důležitost všech prvků a armatur a jejich vzájemné propojení a vazby. Musí poukazovat na funkci v souvislosti s výukovými tématy, ke kterým je model určen. Proběhne také funkční ukázka provozu, ukázka ovládání a nastavování, bude předvedeno, jak provádět údržbu a ošetřovat poruchy a havarijní stavy. Témata pro výukové metodiky princip a využití akumulace vysvětlení různých způsobů akumulace, závislosti akumulačního objemu, určení velikosti zásobníku souvislost s expanzní nádrží, pojistnými prvky, ochrana proti přehřátí ukázka napojení akumulačního zásobníku do topné soustavy měření nabíjení zásobníku, využití tepla, rozložení teplot a další Specifikace, zařízení obsahuje zásobník TV včetně izolace oběhová čerpadla regulační armatury uzavírací armatury zabezpečovací zařízení snímání teploty snímání tlaku prvky měření a regulace řídicí systém komunikační rozhraní pro vizualizaci Technické parametry objem zásobníku l plocha výměníku 0,5 2,5 m 2 provozní tlak max. 4 bar napěťová soustava TN-C-S, 230V, 50 Hz rozměry 1,0x2,25x1,0 m (+/- 10 cm) + zásobník TV montážní hmotnost kg + zásobník TV provozní hmotnost kg + zásobník TV objem topné vody 4-8 l + zásobník TV doprava, zprovoznění zařízení a zaškolení obsluhy v rozsahu 4 hod,, provádění

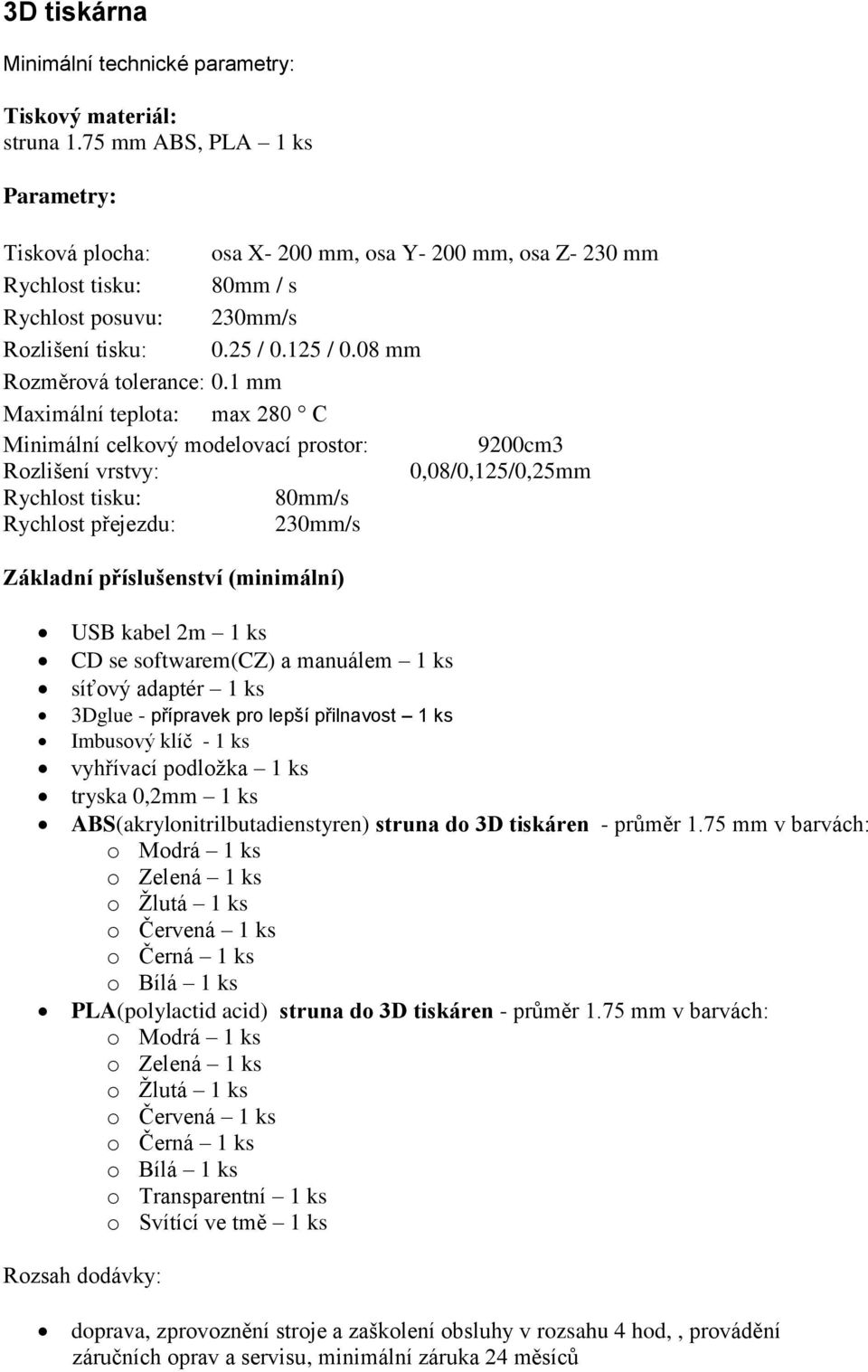

5 3D tiskárna Minimální technické parametry: Tiskový materiál: struna 1.75 mm ABS, PLA 1 ks Parametry: Tisková plocha: osa X- 200 mm, osa Y- 200 mm, osa Z- 230 mm Rychlost tisku: 80mm / s Rychlost posuvu: 230mm/s Rozlišení tisku: 0.25 / / 0.08 mm Rozměrová tolerance: 0.1 mm Maximální teplota: max 280 C Minimální celkový modelovací prostor: 9200cm3 Rozlišení vrstvy: 0,08/0,125/0,25mm Rychlost tisku: 80mm/s Rychlost přejezdu: 230mm/s Základní příslušenství (minimální) USB kabel 2m 1 ks CD se softwarem(cz) a manuálem 1 ks síťový adaptér 1 ks 3Dglue - přípravek pro lepší přilnavost 1 ks Imbusový klíč - 1 ks vyhřívací podložka 1 ks tryska 0,2mm 1 ks ABS(akrylonitrilbutadienstyren) struna do 3D tiskáren - průměr 1.75 mm v barvách: o Modrá 1 ks o Zelená 1 ks o Žlutá 1 ks o Červená 1 ks o Černá 1 ks o Bílá 1 ks PLA(polylactid acid) struna do 3D tiskáren - průměr 1.75 mm v barvách: o Modrá 1 ks o Zelená 1 ks o Žlutá 1 ks o Červená 1 ks o Černá 1 ks o Bílá 1 ks o Transparentní 1 ks o Svítící ve tmě 1 ks doprava, zprovoznění stroje a zaškolení obsluhy v rozsahu 4 hod,, provádění

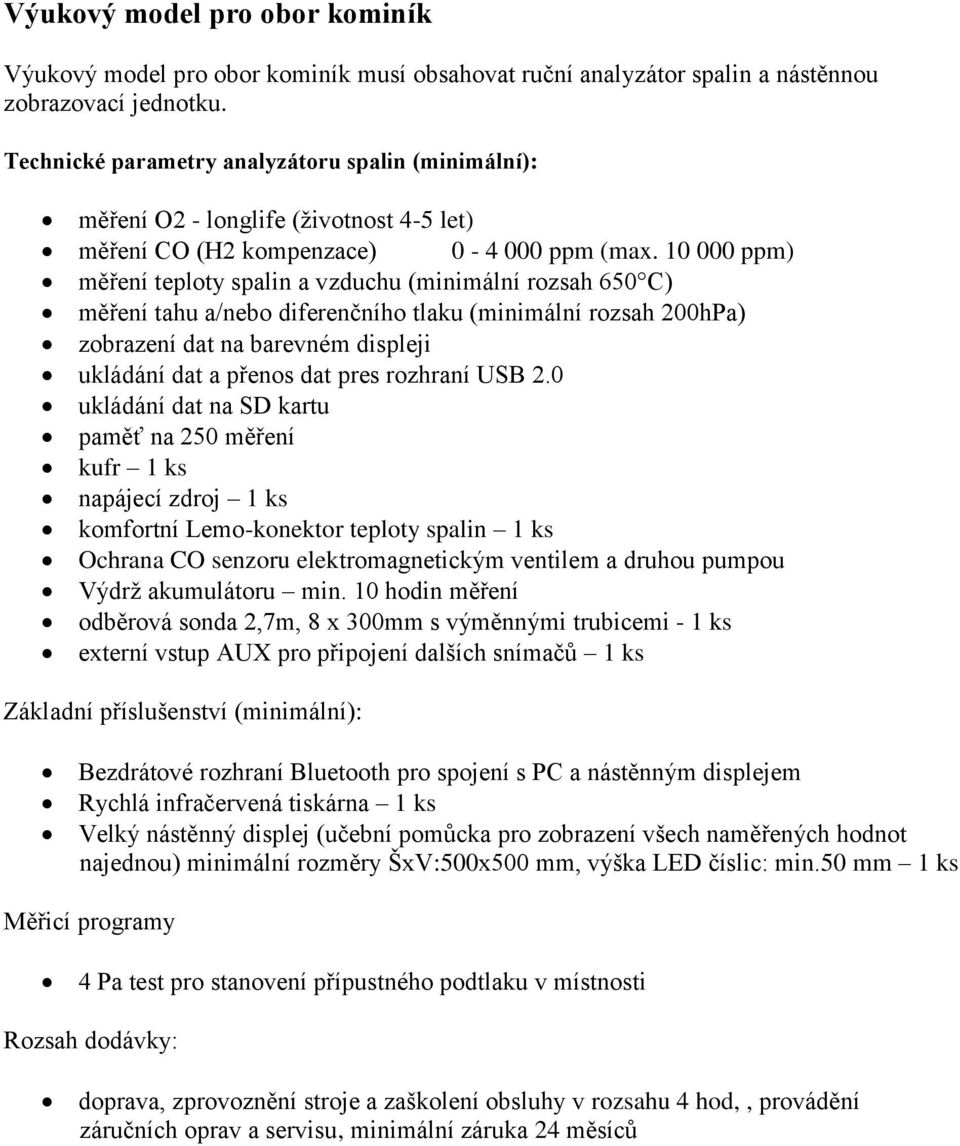

6 Výukový model pro obor kominík Výukový model pro obor kominík musí obsahovat ruční analyzátor spalin a nástěnnou zobrazovací jednotku. Technické parametry analyzátoru spalin (minimální): měření O2 - longlife (životnost 4-5 let) měření CO (H2 kompenzace) ppm (max ppm) měření teploty spalin a vzduchu (minimální rozsah 650 C) měření tahu a/nebo diferenčního tlaku (minimální rozsah 200hPa) zobrazení dat na barevném displeji ukládání dat a přenos dat pres rozhraní USB 2.0 ukládání dat na SD kartu paměť na 250 měření kufr 1 ks napájecí zdroj 1 ks komfortní Lemo-konektor teploty spalin 1 ks Ochrana CO senzoru elektromagnetickým ventilem a druhou pumpou Výdrž akumulátoru min. 10 hodin měření odběrová sonda 2,7m, 8 x 300mm s výměnnými trubicemi - 1 ks externí vstup AUX pro připojení dalších snímačů 1 ks Základní příslušenství (minimální): Bezdrátové rozhraní Bluetooth pro spojení s PC a nástěnným displejem Rychlá infračervená tiskárna 1 ks Velký nástěnný displej (učební pomůcka pro zobrazení všech naměřených hodnot najednou) minimální rozměry ŠxV:500x500 mm, výška LED číslic: min.50 mm 1 ks Měřicí programy 4 Pa test pro stanovení přípustného podtlaku v místnosti doprava, zprovoznění stroje a zaškolení obsluhy v rozsahu 4 hod,, provádění
