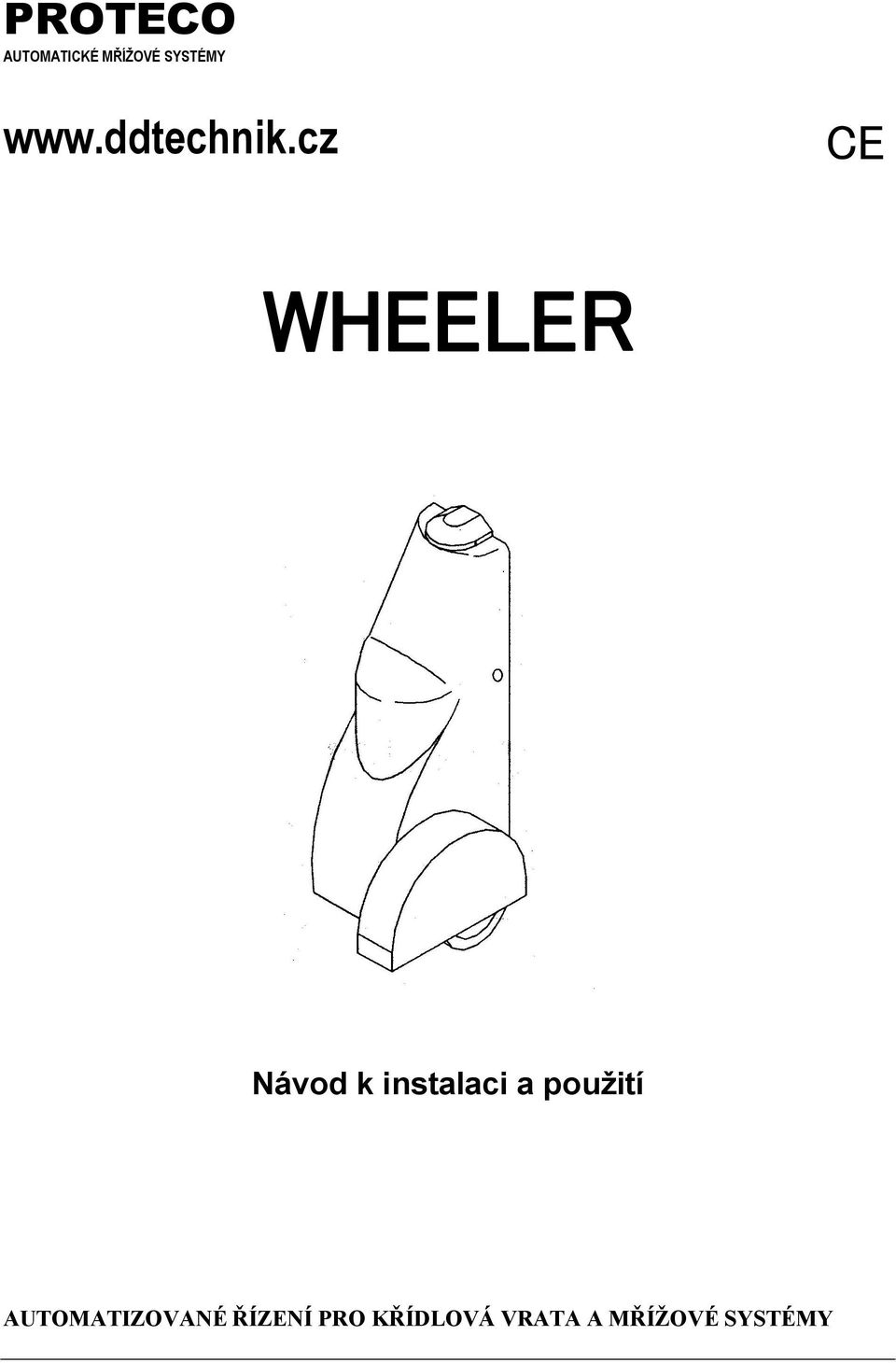

1 CE WHEELER Návod k instalaci a použití AUTOMATIZOVANÉ ŘÍZENÍ PRO KŘÍDLOVÁ VRATA A MŘÍŽOVÉ SYSTÉMY

2 TECHNICKÉ CHARAKTERISTIKY Wheeler 230 R Wheeler 230 B Wheeler 12 Napájení V 230 V ~ 50 Hz 12 V DC Výkon motoru W Spotřeba proudu A 1,2 1,7 0,7 9,5 Tepelná ochrana C 135 C ¾¾ Pracovní teplota C -35 až +80 C Konstrukce hliníková Maximální hmotnost křídla kg Jmenovitá rychlost m/min Úhel otevření bez omezení Otáčky motoru ot/min Převodový poměr 1 : 18 1 : 27 Kondenzátor mf 8 ¾¾ Maximální dosažitelné naklopení 12 Maximální dosažitelná výchylka z rovnovážné polohy mm 200 Průměr kola mm 127 Hmotnost kg 7 PRACOVNÍ SCHÉMA SYSTÉMU Pohled zevnitř 2 x 0,75 1 Převodové ústrojí A 3 x 1,5+T 2 Elektronická centrální (řídicí) jednotka B 2x 1,75+T 3 Fotobuňky Rx C Tx C 1 4 x 0,75 4 Anténa E 2 x 0,75 5 Přijímač radiového signálu G 2 x 0,75 6 Výstražná kontrolka G 2 x 0,75 7 Klíčový spínač D 2 x 0,75 2

3 ROZMĚRY SLOŽENÍ SOUPRAVY 01 2 ks Převodové ústrojí 02 2 ks Posuvná konzola ST 03 1 ks Elektronická řídicí jednotka 04 1 ks Výstražná kontrolka 05 1 ks Klíčový spínač 06 2 ks Čtyřkanálový vysílač radiového signálu 07 1 ks Dvojice externích fotobuněk 08 1 ks Elektrický zámek 1 ks Návod k instalaci a použití 1 ks Obecná uživatelská příručka 01 1 Převodové ústrojí 02 1 Posuvná konzola ST 03 1 Elektronická řídicí jednotka 04 1 Výstražná kontrolka 05 1 Klíčový spínač 06 2 Čtyřkanálový vysílač radiového signálu 07 1 Dvojice externích fotobuněk 08 1 Elektrický zámek 1 Návod k instalaci a použití 1 Obecná uživatelská příručka 3

4 BEZPEČNOSTNÍ POKYNY 1 Předtím, než zahájíte jakoukoliv instalační činnost, je naprosto nezbytné prostudovat si celou tuto příručku. 2 Ověřte, zda výkonové charakteristiky převodového ústrojí, které jste si zakoupili, odpovídají vašim instalačním požadavkům. 3 Kromě tohoto ověřte, zda: jsou panty (závěsy) vrat nebo mřížového systému v dobrém stavu a zda jsou řádně promazány; jsou vrata opatřena mechanickými zarážkami při otevření a uzavření; vrata/mřížový systém odpovídají požadavkům norem UNI DOPORUČENÍ PRO INSTALACI Zapojení: Viz Pracovní schéma a odkaz na schémata z centrální ovládací jednotky. Všechna zapojení musejí být provedena při vypnutém napájení. Zajistěte vhodné odpojovací (jistící) zařízení jednopólového typu v blízkosti přístroje (kontakty musejí být alespoň 3 mm). Chraňte napájení vždy prostřednictvím automatického spínače (6 A) nebo prostřednictvím jednofázového spínače (16 A) opatřeného pojistkami. Napájecí vedení k motorům, k centrální řídicí jednotce a připojovací vedení k příslušenství musejí být oddělena, aby došlo k zabránění rušení, které by mohlo být způsobeno poruchami zařízení. Jakékoliv přístrojové vybavení (ovládací nebo bezpečnostní), které bude případně připojeno k centrální jednotce, musí být bez napětí (čisté kontakty). Náhradní díly: Používejte výhradně původní náhradní díly. Neodhazujte baterie do komunálního odpadu, ale provádějte jejich likvidaci jako likvidaci průmyslového odpadu. (Zákon č. 475/88) Způsob instalace: Pro správné používání výrobku a pro vyloučení jakékoliv odpovědnosti za škody způsobené na zdraví či majetku je třeba postupovat v souladu s pokyny na listu Všeobecné informace, který tvoří nedílnou součást této příručky. Použití tohoto přístrojového vybavení musí respektovat platné bezpečnostní předpisy v zemi instalace zařízení vedle zásad správné instalace. Záruka: Záruka poskytovaná výrobcem propadá v případě neodborné manipulace, nedbalosti, nesprávného použití, úderu bleskem, přepětí nebo použití nekvalifikovanými pracovníky. Dále propadá jakékoliv právo na záruku v následujících případech: Nerespektování pokynů uvedených v příručkách přiložených k výrobkům. Aplikace byť ji jediného dílu takovým způsobem, který není v souladu s platnou legislativou, nebo použití nepůvodních náhradních dílů a/nebo dílů, které nejsou výslovně schváleny firmou Proteco. Výrobce nebude odpovídat za případné škody způsobené nesprávným a neopatrným použitím. POSTUP PŘI INSTALACI 1 Před zahájením fáze uvádění do provozu proveďte u vratového/mřížového automatizovaného systému analýzu rizik s odkazem na list Všeobecné informace, který tvoří nedílnou součást této příručky, dále vyplňte technickou tabulku a proveďte eliminaci zjištěných rizik. V případě, kdy budou přetrvávat reziduální rizika, zajistěte instalaci s bezpečnostními systémy pro kompletní konfiguraci systému. 2 Ověřte splnění bezpečnostních předpisů, které jsou popsány ve výše uvedeném oddílu Bezpečnostní pokyny. 3 Označte v příslušné soupravě všechny různé komponenty, které budou sloužit k montáži, za použití Složení soupravy. 4

5 4 Zkontrolujte výkres Pracovní schéma a zjistěte, zda je motor typu DX a/nebo motor typu SX. 5 Při uzavřených vratech je nutno umístit konzolu na minimální vzdálenost 30 mm. Umístěte konzolu 1S, jak plyne z obrázku, v blízkosti koncové části křídla (viz Pracovní schéma ). POZNÁMKA: Jestliže bude konstrukce vrat lehkého typu, je třeba zajistit výztužnou konstrukci pro upevnění výše uvedené konzoly. 6 Proveďte promazání posuvných bodů. 7 Pro odstranění krytu převodového ústrojí postupujte následovně: a) Odstraňte horní krytku 1T. b) Odšroubujte šroub pro upevnění krytu. c) Zajistěte vysunutí krytu směrem vzhůru. Šroub 8 Vložte posuvné saně nesoucí převodové ústrojí do konzoly S1. 9 Vložte ochranný kryt kabelů motoru do příslušného průchodu na straně převodového ústrojí. 5

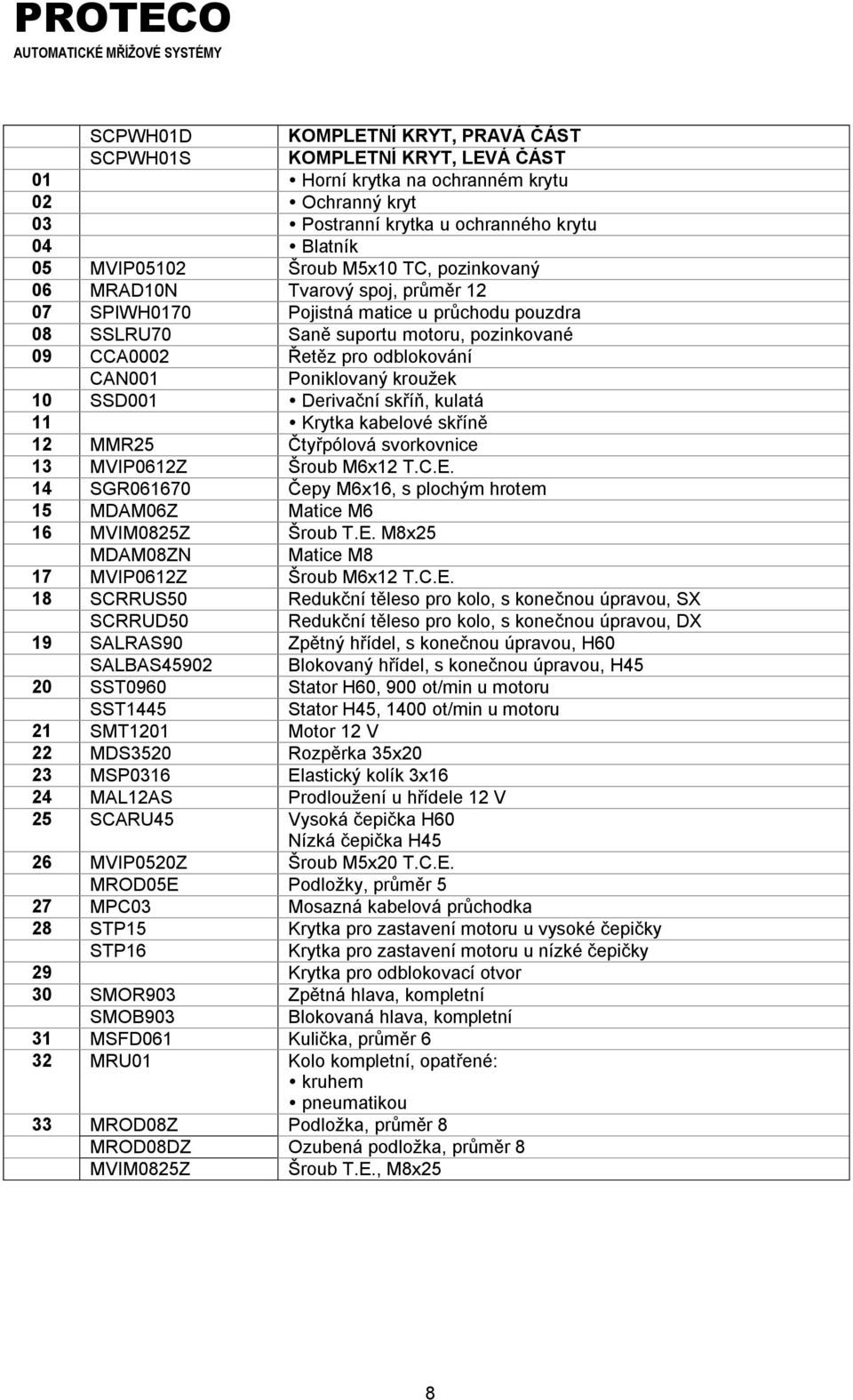

6 10 Proveďte zapojení kabelů na svorkovnici. 11 Nasaďte kryt na převodové ústrojí a proveďte jeho upevnění. 12 Natáhněte kabely tak, jak je to zřejmé z výkresu Pracovní schéma. 13 Proveďte spojení centrální jednotky a všech doplňkových příslušenství. 14 Naprogramujte přijímač radiových signálů. 15 Proveďte programování PRACOVNÍCH ČASŮ. V případě poruchy postupujte v souladu s oddílem Lokalizace chyb. V případě, kdy se vám nepodaří nalézt žádné řešení, zavolejte do nejbližšího asistenčního střediska. ELEKTRICKÝ ZÁMEK Elektrický zámek musí být nainstalován na křídle, které se otevře jako první, a musí být spojen s příslušnými svorkami centrální jednotky. Umístění elektrického zámku: Poloha 1: Uzavírací zaklapnutí v oblasti zarážky (v tomto případě je nutno použít závoru na druhém křídlu). Poloha 2: Uzavírací zaklapnutí u podlahy (v této poloze není použití závory nezbytné). Centrale - centrální jednotka Dále nezapomeňte vyřadit zámek nebo alespoň zrušit jeho aktivaci tím, že zablokujete zaklapnutí v otevřené poloze a vyřadíte všechny uzavírací závory. MECHANICKÉ ZARÁŽKY (obr. A) V tomto bodě je třeba umístit mechanické zarážky pro uskutečnění buď zastavení při uzavření nebo zastavení při otevření křídla dveří. FM = Mechanické zarážky ODBLOKOVÁNÍ SPOUŠTĚCÍHO ZAŘÍZENÍ a) Odstraňte horní krytku. b) Uchopte kroužek, který se pod ním nachází, a tahejte za řetěz, dokud nebude motor mírně zdvižen nad zemí. c) Zahákněte kroužek k vodícímu bodu řetězu do příslušného háčku, který musí být umístěn na vratech v takové výšce, aby bylo převodové ústrojí udrženo v nečinném stavu. 6

7 PŘEHLEDNÉ SCHÉMA KOMPONENTŮ 7
