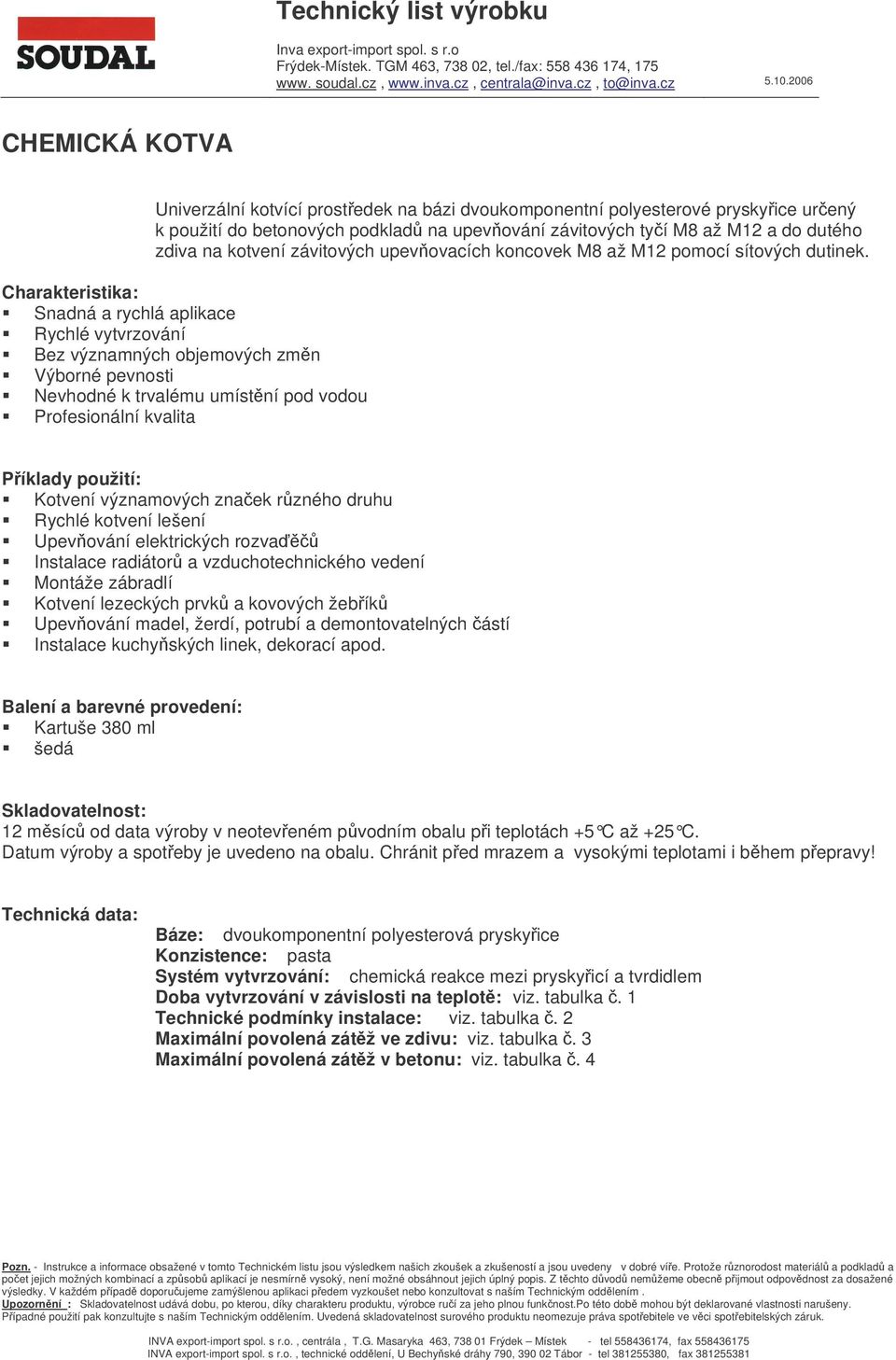

1 CHEMICKÁ KOTVA Univerzální kotvící prostedek na bázi dvoukomponentní polyesterové pryskyice urený k použití do betonových podklad na upevování závitových tyí M8 až M12 a do dutého zdiva na kotvení závitových upevovacích koncovek M8 až M12 pomocí sítových dutinek. Charakteristika: Snadná a rychlá aplikace Rychlé vytvrzování Bez významných objemových zmn Výborné pevnosti Nevhodné k trvalému umístní pod vodou Profesionální kvalita Píklady použití: Kotvení významových znaek rzného druhu Rychlé kotvení lešení Upevování elektrických rozva Instalace radiátor a vzduchotechnického vedení Montáže zábradlí Kotvení lezeckých prvk a kovových žebík Upevování madel, žerdí, potrubí a demontovatelných ástí Instalace kuchyských linek, dekorací apod. Balení a barevné provedení: Kartuše 380 ml šedá Skladovatelnost: 12 msíc od data výroby v neoteveném pvodním obalu pi teplotách +5 C až +25 C. Datum výroby a spoteby je uvedeno na obalu. Chránit ped mrazem a vysokými teplotami i bhem pepravy! Technická data: Báze: dvoukomponentní polyesterová pryskyice Konzistence: pasta Systém vytvrzování: chemická reakce mezi pryskyicí a tvrdidlem Doba vytvrzování v závislosti na teplot: viz. tabulka. 1 Technické podmínky instalace: viz. tabulka. 2 Maximální povolená zátž ve zdivu: viz. tabulka. 3 Maximální povolená zátž v betonu: viz. tabulka. 4

2 Povrchy: Podklady: beton, duté cihly a jiné stavební materiály Stav povrchu: suchý, istý, bez mastnoty a prachu Píprava: a) Beton - vyvrtaný otvor daného prmru vyistíme kulatým kovovým kartákem nebo vystíkáme tlakovou vodou. b) Duté materiály do vyvrtaného otvoru vložíme sítko daného prmru. Pracovní postup: Aplikace: a) Beton - do podkladu nejdíve vyvrtejte díru o prmru dle tabulky pro daný kotvící prvek. Vyvrtanou díru mechanicky vyistíme ocelovým kartákem na dutiny a vyfoukáme proudem vzduchu. Vytlate první ást Chemické kotvy mimo otvor do doby, než se dobe promíchají ob složky. Získáte tím svtle šedou barvu (opakujte pi každém dalším použití nové trysky). Trysku vložte do otvoru a pomalu plte až do ½ nebo 2/3 otvoru. Vložte kotvící prvek pomalým otáivým pohybem až na dno otvoru a odstrate pebytek hmoty z okolí otvoru. Zkontrolujte jeho vycentrování v ose. Zatížit mžete až po úplném vytvrzení. Potebné prmry zatížení, asy a schematické znázornní instalace viz. tabulka. 4. b) Duté materiály - do podkladu nejdíve vyvrtejte díru o prmru dle tabulky pro daný kotvící prvek, do vyvrtaného otvoru vložte sítko daného prmru a naplte kotvící pastou. Homogenizaci pasty provete dle pedchozího bodu. Pasta propenetruje sítkem a vytvoí v dutin hmotu vtšího prmru než vyvrtaný otvor a tím zakotví. Ješt do živé pasty otoným pohybem vložte kotvící prvek a zafixujeme. Zkontrolujte jeho vycentrování v ose. Zatížit mžete až po úplném vytvrzení. Potebné prmry zatížení, asy a schematické znázornní instalace viz. tabulka. 3. ištní: acetonem Pracovní teplota: + 5 C až + 35 C Opravy: vytvrzená kotva nelze opravit, musí se vybourat, vyplnit otvor a po vytvrzení opravné hmoty kotvu zavrtat a usadit znovu Aplikaní náadí: kartuše typu vedle sebe nebo v sob, aplikaní tryska, aplikaní pistole, viz. obrázky G, H, J, K Bezpenost a hygiena práce. První pomoc. Výrobek je pi dodržení správného postupu práce bezpený. Pi práci dodržujte bžné hygienické podmínky. Bhem práce nepijte, nejezte, nekute! Doporuujeme používat pracovní odv, ochranné rukavice a v pípad poteby ochranné brýle nebo obliejový štít. Dojde-li k nahodilému požití, nevyvolávejte zvracení, vyhledejte lékaskou pomoc a ukažte oznaení na obalu. Dojde-li k potísnní oí a pokožky omyjte ihned postižené místo velkým množstvím isté vody. Pi nadýchání peneste postiženého na erstvý vzduch. Pi zasažení, pi požití, v pípad alergické reakce nebo jiných potíží vyhledejte ihned lékaskou pomoc a ukažte tento obal nebo oznaení. Dodržujte bžné zásady bezpenosti práce. Výrobek neodstraujte opalováním ohnm ani jej nezahívejte žhavými zdroji. Prázdné obaly nevhazujte do ohn. Nesmšujte s neznámými látkami. Poznámka: Chemickou reakci mezi pryskyicí a tvrdidlem nelze zastavit. Proto aplikujeme a vytlaíme vždy pouze tolik hmoty, kolik je teba.

3 Tabulka. 1: Doba vytvrzování Teplota okolí C Otevený as Doba vytvrzování Kotva s vnjším Kotva s vnitním Kovové sítko Plastové sítko Závitová ty Tabulka. 2.: Technické podmínky instalace Typ Kotví Max. Ø Délka cí tlouška Závitu závitu hloub upevovac (mm) (mm) ka í ásti d 2 (mm) (mm) h ef t (fix) Ø Vrtáku (mm) d o Hloubka vrtání (mm) h o dutá plná dutá plná Ø Sítka Celko vá délka kotvy Max. kroutící moment M M M M M M M M Ø x80 Ø x80 Ø x80 Ø x80 M M M * Sítko Ø 16x80 pro kotvu s vnjším M8 a M10 v dutém materiálu * Sítko Ø 20x80 a Ø 20x85 pro kotvu s vnjším M12 a kotvu s vnitním M8 a M12 v dutém materiálu * Kotvící prvky a rozmrové kóty viz obr. C, D, E, F Poznámka: V N Tabulka. 3.: Maximální povolená zátž ve zdivu 10 1 x N Typ Lícové zdivo Plný beton B80 Duté cihly C40 Duté betonové bloky B40 BP400 Omítnuté Neomítnuté Omítnuté Neomítnuté N rec V rec N rec V rec N rec V rec N rec V rec N rec V rec F rec rec rec F rec F rec F rec F rec F rec Kotva M6 - - s vnjším M M M Kotva M6 - - s vnitním M M M Poznámka: * Umístní kotev od roh musí zohledovat povolené max. zátže všech materiál. Doporuujeme min. 200mm od rohu. * N rec, F rec, V rec viz obrázek A

4 Tabulka. 4.: Maximální povolená zátž v betonu 10 1 x N Typ Doporuené zatížení 10 1 x N Závitová ty Poznámka: Minimální vzdálenosti (mm) N rec F rec V rec S mix C mix M M M M * N rec, F rec, V rec viz obrázek A Obrázek A Smr psobících sil pi zátži N rec. F rec. V rec Obrázek B Pracovní postup Duté materiály Plné materiály

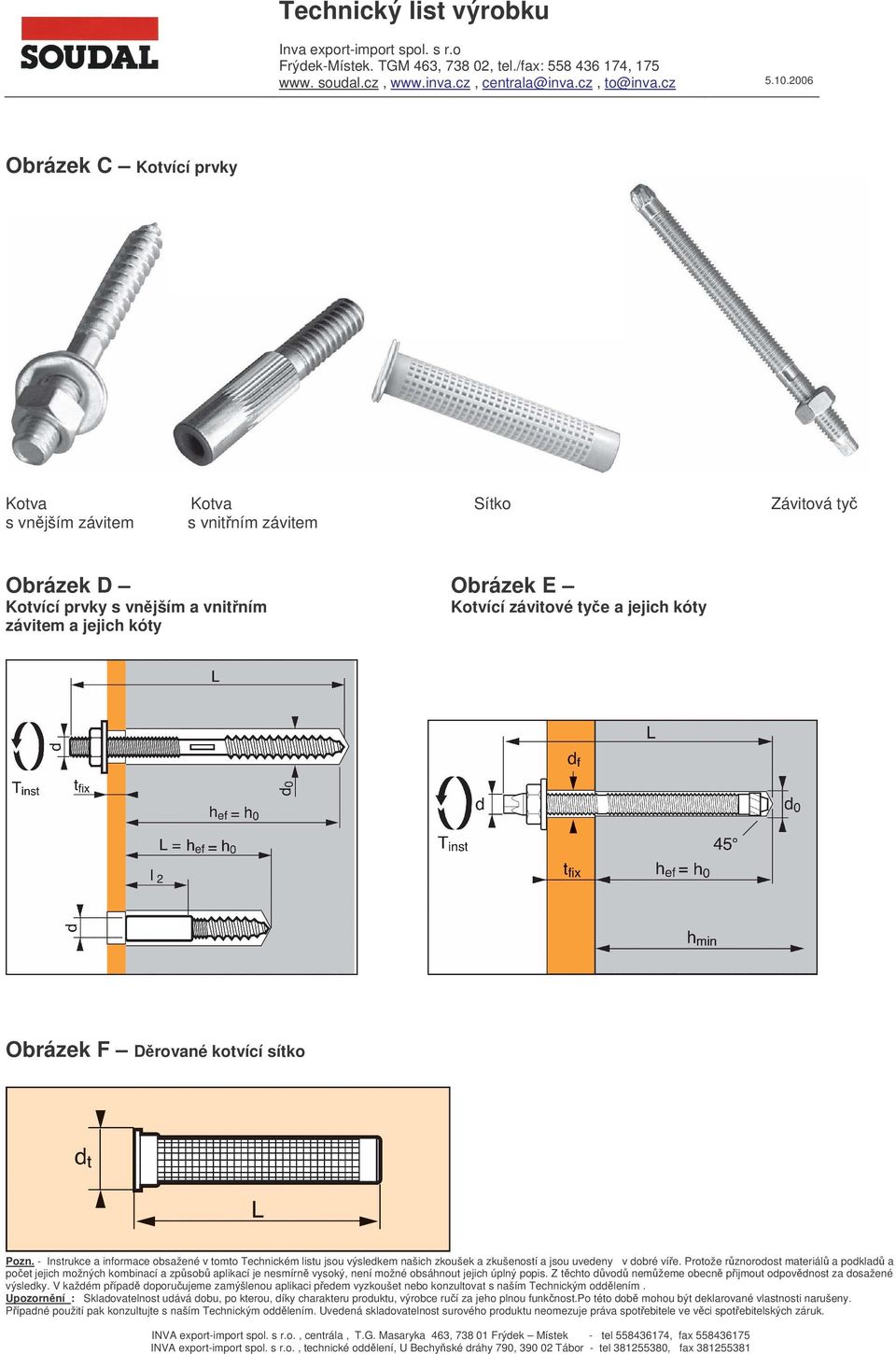

5 Obrázek C Kotvící prvky Kotva Kotva Sítko Závitová ty s vnjším s vnitním Obrázek D Obrázek E Kotvící prvky s vnjším a vnitním a jejich kóty Kotvící závitové tye a jejich kóty Obrázek F Drované kotvící sítko

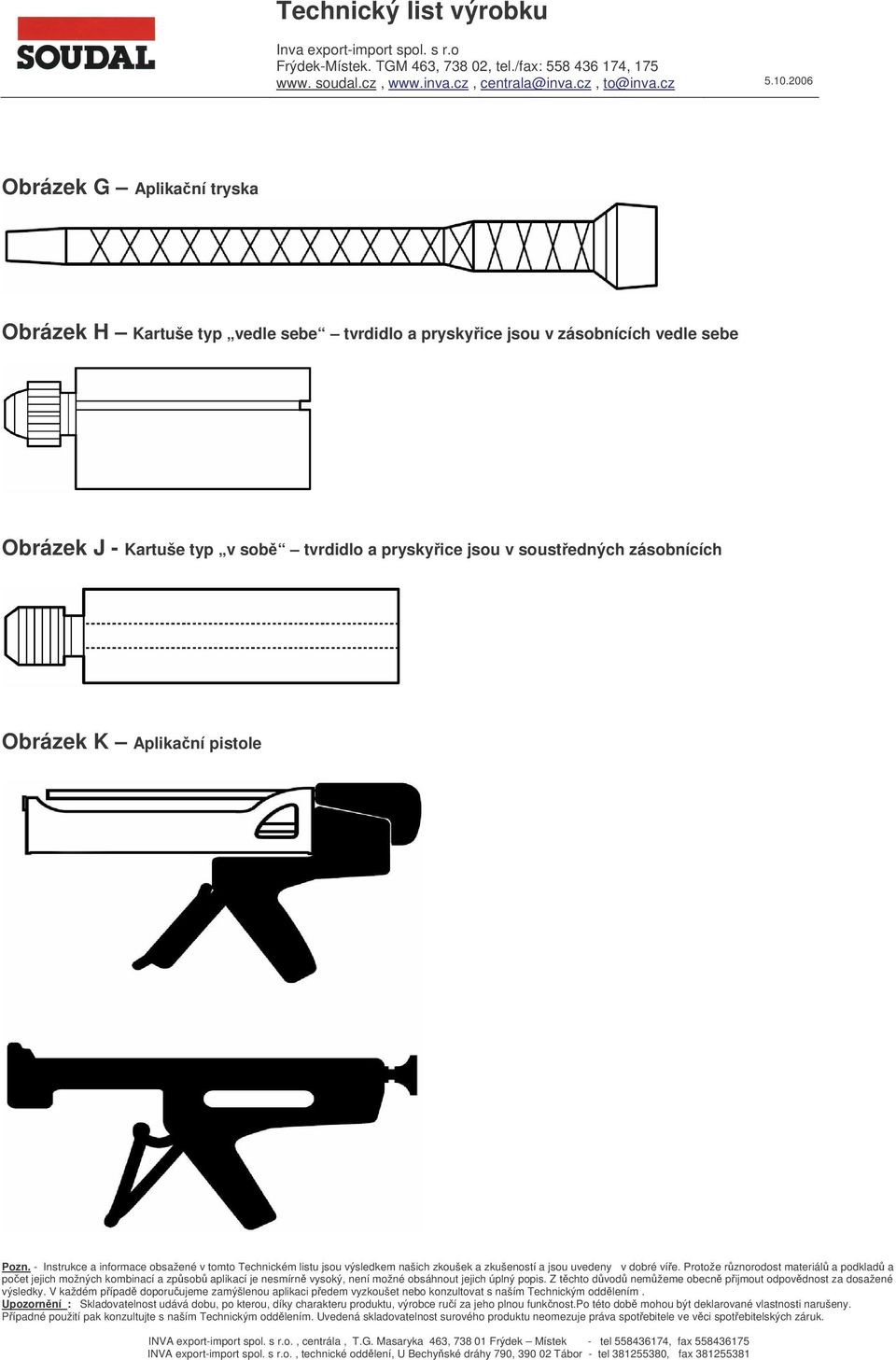

6 Obrázek G Aplikaní tryska Obrázek H Kartuše typ vedle sebe tvrdidlo a pryskyice jsou v zásobnících vedle sebe Obrázek J - Kartuše typ v sob tvrdidlo a pryskyice jsou v soustedných zásobnících Obrázek K Aplikaní pistole
