SYSTÉM PŘEDSAZENÉ MONTÁŽE OKEN A DVEŘÍ Návod na montáž

Transkript

1 SYSTÉM PŘEDSAZENÉ MONTÁŽE OKEN A DVEŘÍ Návod na montáž Nářadí a nástroje potřebné pro montáž: vrtáky SDS průměru 6, 8 a 10 mm (pro děrované zdící materiály vrták pro vrtání bez příklepu) montážní nástavec TORX T30 a TORX T40 přítlačný váleček pro lepení fólií nůžky pro stříhání fólií vytlačovací pistole pro kartuše ml vytlačovací pistole na Al sáčky 600 ml plastová zubová stěrka fixační svěrky MONTÁŽ SE PROVÁDÍ ZE STRANY EXTERIÉRU! POSTUP MONTÁŽE: Penetrace ploch pro lepení vnější i vnitřní pásky Proveďte penetraci na ostění a na vnější stěně kolem otvoru, kde budou lepeny těsnící fólie

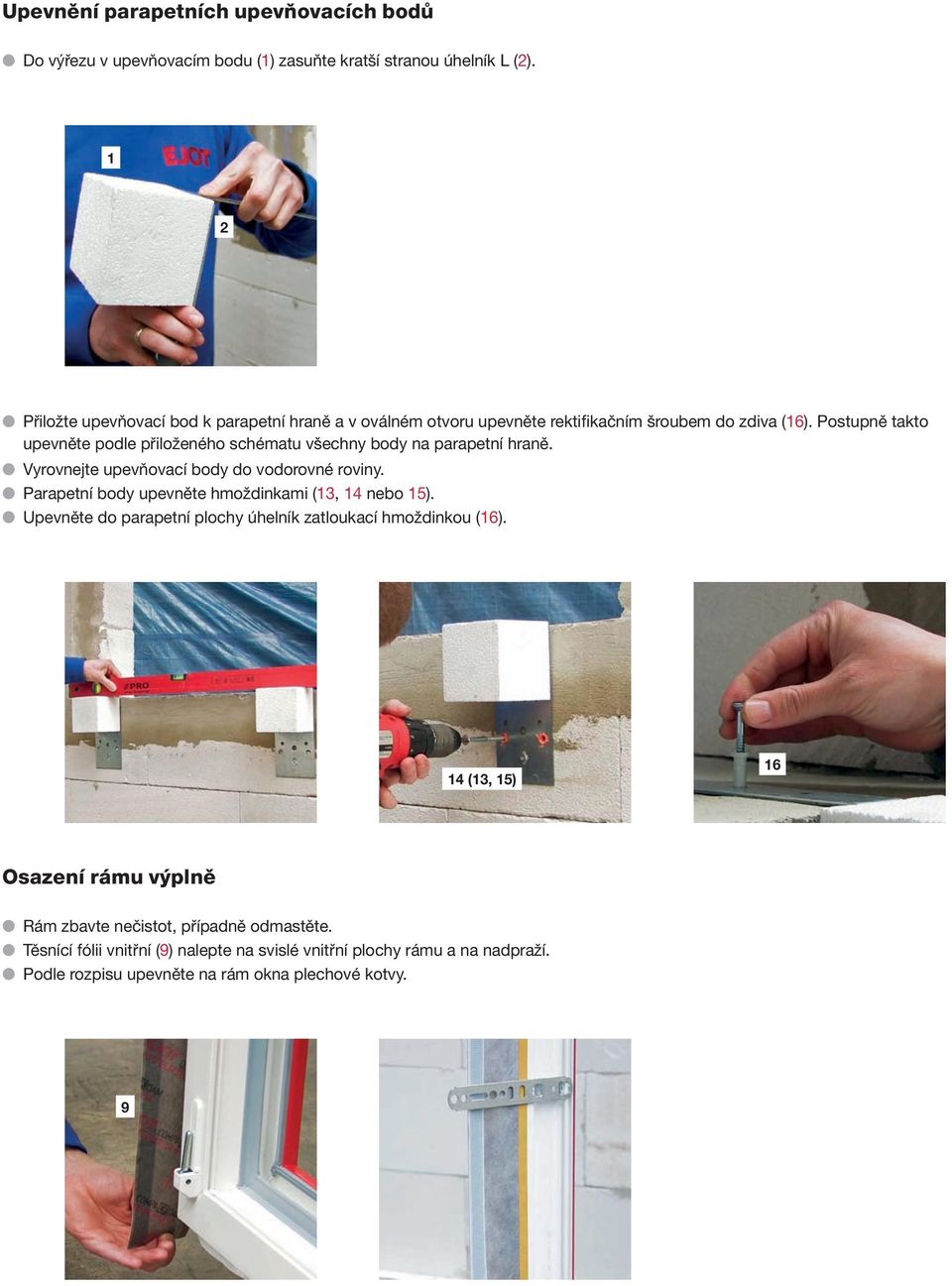

2 Upevnění parapetních upevňovacích bodů Do výřezu v upevňovacím bodu (1) zasuňte kratší stranou úhelník L (2). 1 2 Přiložte upevňovací bod k parapetní hraně a v oválném otvoru upevněte rektifikačním šroubem do zdiva (16). Postupně takto upevněte podle přiloženého schématu všechny body na parapetní hraně. Vyrovnejte upevňovací body do vodorovné roviny. Parapetní body upevněte hmoždinkami (13, 14 nebo 15). Upevněte do parapetní plochy úhelník zatloukací hmoždinkou (16). 14 (13, 15) 16 Osazení rámu výplně Rám zbavte nečistot, případně odmastěte. Těsnící fólii vnitřní (9) nalepte na svislé vnitřní plochy rámu a na nadpraží. Podle rozpisu upevněte na rám okna plechové kotvy. 9

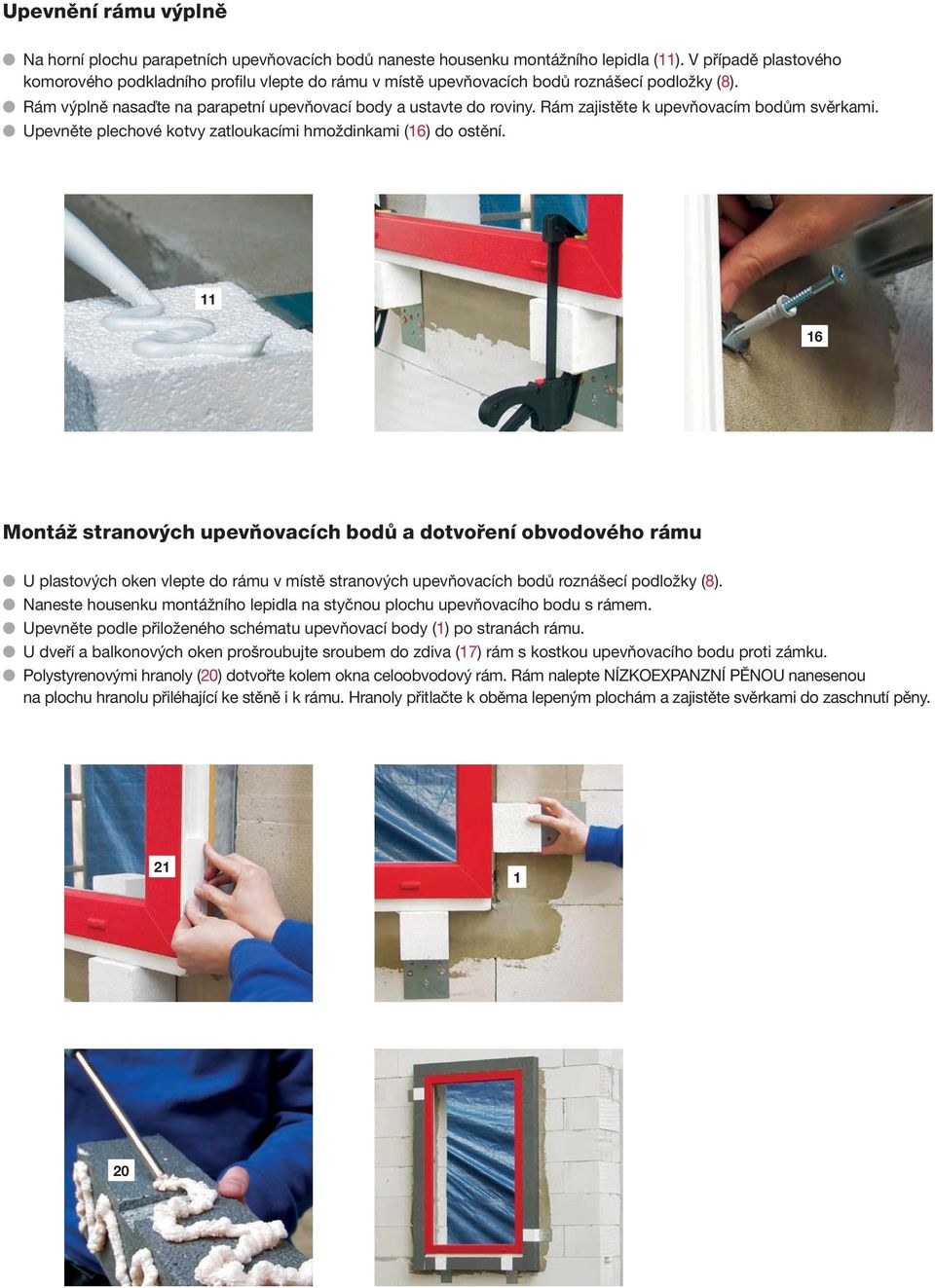

3 Upevnění rámu výplně Na horní plochu parapetních upevňovacích bodů naneste housenku montážního lepidla (11). V případě plastového komorového podkladního profilu vlepte do rámu v místě upevňovacích bodů roznášecí podložky (8). Rám výplně nasaďte na parapetní upevňovací body a ustavte do roviny. Rám zajistěte k upevňovacím bodům svěrkami. Upevněte plechové kotvy zatloukacími hmoždinkami (16) do ostění Montáž stranových upevňovacích bodů a dotvoření obvodového rámu U plastových oken vlepte do rámu v místě stranových upevňovacích bodů roznášecí podložky (8). Naneste housenku montážního lepidla na styčnou plochu upevňovacího bodu s rámem. Upevněte podle přiloženého schématu upevňovací body (1) po stranách rámu. U dveří a balkonových oken prošroubujte sroubem do zdiva (17) rám s kostkou upevňovacího bodu proti zámku. Polystyrenovými hranoly (20) dotvořte kolem okna celoobvodový rám. Rám nalepte NÍZKOEXPANZNÍ PĚNOU nanesenou na plochu hranolu přiléhající ke stěně i k rámu. Hranoly přitlačte k oběma lepeným plochám a zajistěte svěrkami do zaschnutí pěny

4 Lepení vnější těsnící fólie Nalepte pruh vnější těsnící fólie (10) na parapetní podkladní profil okna. Na plochu obvodového rámu naneste housenku lepicího tmelu, roztáhněte zubovou stěrkou a přitiskněte na ní fólii. Fólii po celé ploše přitlačte přítlačným válečkem na obvodový rám. Intergrovanou butylovou páskou nalepte těsnící fólii na stěnu. Pokračujte lepením svislých pruhů. Nastřihněte fólii v šířce přesahu na stěnu a podhrňte jí o 45 na spodní straně obvodového rámu. Podmažte montážním lepidlem (11) podhrnutí fólie v rozích a přitlačte je válečkem. Rozevření fólie v rozích na stěně přetmelte. Jako poslední nalepte pruh v nadpraží. Nastřihněte fólii v rozích v šířce přesahu na stěnu a podhrňte jí o 45 na boční straně obvodového rámu. Přehyby zajistěte montážním lepidlem (11)

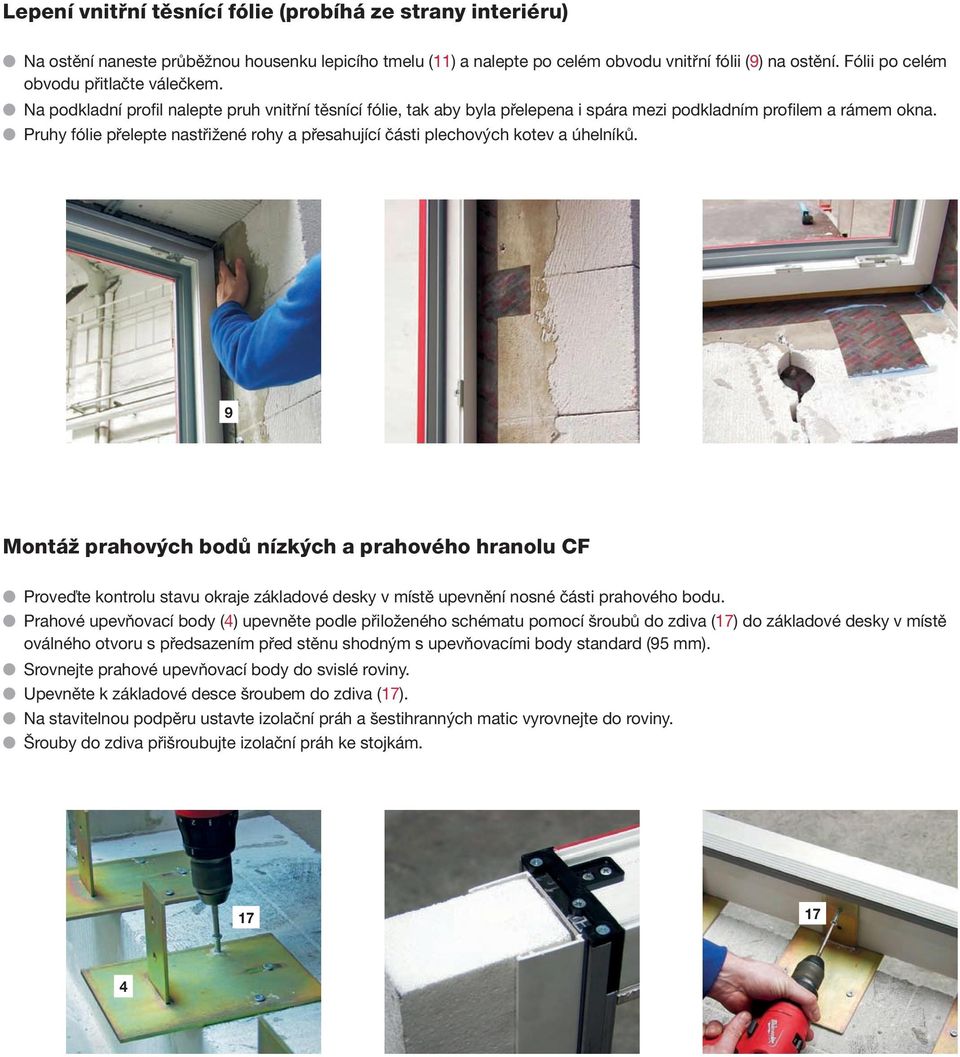

5 Lepení vnitřní těsnící fólie (probíhá ze strany interiéru) Na ostění naneste průběžnou housenku lepicího tmelu (11) a nalepte po celém obvodu vnitřní fólii (9) na ostění. Fólii po celém obvodu přitlačte válečkem. Na podkladní profil nalepte pruh vnitřní těsnící fólie, tak aby byla přelepena i spára mezi podkladním profilem a rámem okna. Pruhy fólie přelepte nastřižené rohy a přesahující části plechových kotev a úhelníků. 9 Montáž prahových bodů nízkých a prahového hranolu CF Proveďte kontrolu stavu okraje základové desky v místě upevnění nosné části prahového bodu. Prahové upevňovací body (4) upevněte podle přiloženého schématu pomocí šroubů do zdiva (17) do základové desky v místě oválného otvoru s předsazením před stěnu shodným s upevňovacími body standard (95 mm). Srovnejte prahové upevňovací body do svislé roviny. Upevněte k základové desce šroubem do zdiva (17). Na stavitelnou podpěru ustavte izolační práh a šestihranných matic vyrovnejte do roviny. Šrouby do zdiva přišroubujte izolační práh ke stojkám

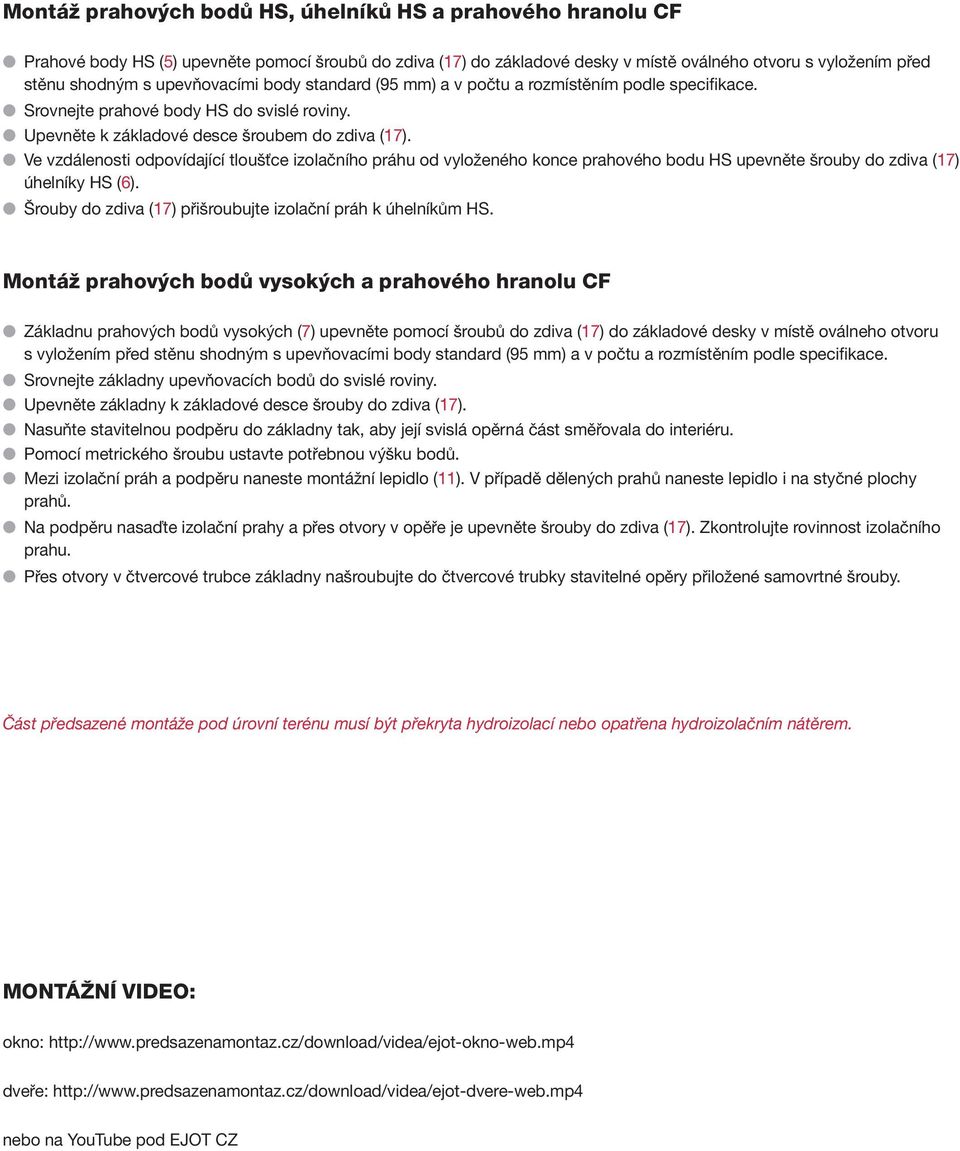

6 Montáž prahových bodů HS, úhelníků HS a prahového hranolu CF Prahové body HS (5) upevněte pomocí šroubů do zdiva (17) do základové desky v místě oválného otvoru s vyložením před stěnu shodným s upevňovacími body standard (95 mm) a v počtu a rozmístěním podle specifikace. Srovnejte prahové body HS do svislé roviny. Upevněte k základové desce šroubem do zdiva (17). Ve vzdálenosti odpovídající tloušťce izolačního práhu od vyloženého konce prahového bodu HS upevněte šrouby do zdiva (17) úhelníky HS (6). Šrouby do zdiva (17) přišroubujte izolační práh k úhelníkům HS. Montáž prahových bodů vysokých a prahového hranolu CF Základnu prahových bodů vysokých (7) upevněte pomocí šroubů do zdiva (17) do základové desky v místě oválneho otvoru s vyložením před stěnu shodným s upevňovacími body standard (95 mm) a v počtu a rozmístěním podle specifikace. Srovnejte základny upevňovacích bodů do svislé roviny. Upevněte základny k základové desce šrouby do zdiva (17). Nasuňte stavitelnou podpěru do základny tak, aby její svislá opěrná část směřovala do interiéru. Pomocí metrického šroubu ustavte potřebnou výšku bodů. Mezi izolační práh a podpěru naneste montážní lepidlo (11). V případě dělených prahů naneste lepidlo i na styčné plochy prahů. Na podpěru nasaďte izolační prahy a přes otvory v opěře je upevněte šrouby do zdiva (17). Zkontrolujte rovinnost izolačního prahu. Přes otvory v čtvercové trubce základny našroubujte do čtvercové trubky stavitelné opěry přiložené samovrtné šrouby. Část předsazené montáže pod úrovní terénu musí být překryta hydroizolací nebo opatřena hydroizolačním nátěrem. MONTÁŽNÍ VIDEO: okno: dveře: nebo na YouTube pod EJOT CZ

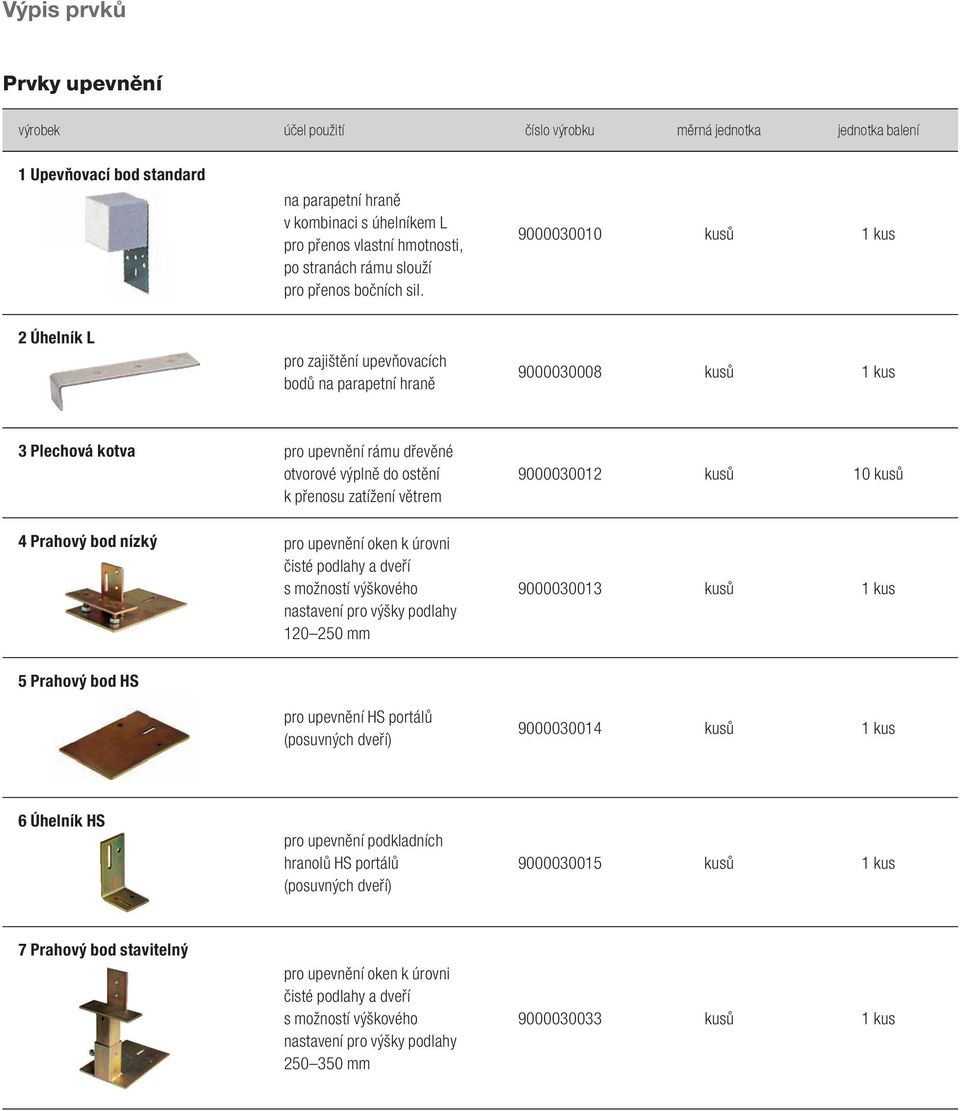

7 Výpis prvků Prvky upevnění výrobek účel použití číslo výrobku měrná jednotka jednotka balení 1 Upevňovací bod standard na parapetní hraně v kombinaci s úhelníkem L pro přenos vlastní hmotnosti, po stranách rámu slouží pro přenos bočních sil kusů 1 kus 2 Úhelník L pro zajištění upevňovacích bodů na parapetní hraně kusů 1 kus 3 Plechová kotva pro upevnění rámu dřevěné otvorové výplně do ostění k přenosu zatížení větrem kusů 10 kusů 4 Prahový bod nízký pro upevnění oken k úrovni čisté podlahy a dveří s možností výškového nastavení pro výšky podlahy mm kusů 1 kus 5 Prahový bod HS pro upevnění HS portálů (posuvných dveří) kusů 1 kus 6 Úhelník HS pro upevnění podkladních hranolů HS portálů (posuvných dveří) kusů 1 kus 7 Prahový bod stavitelný pro upevnění oken k úrovni čisté podlahy a dveří s možností výškového nastavení pro výšky podlahy mm kusů 1 kus
