B. SOUHRNNÁ TECHNICKÁ ZPRÁVA

Transkript

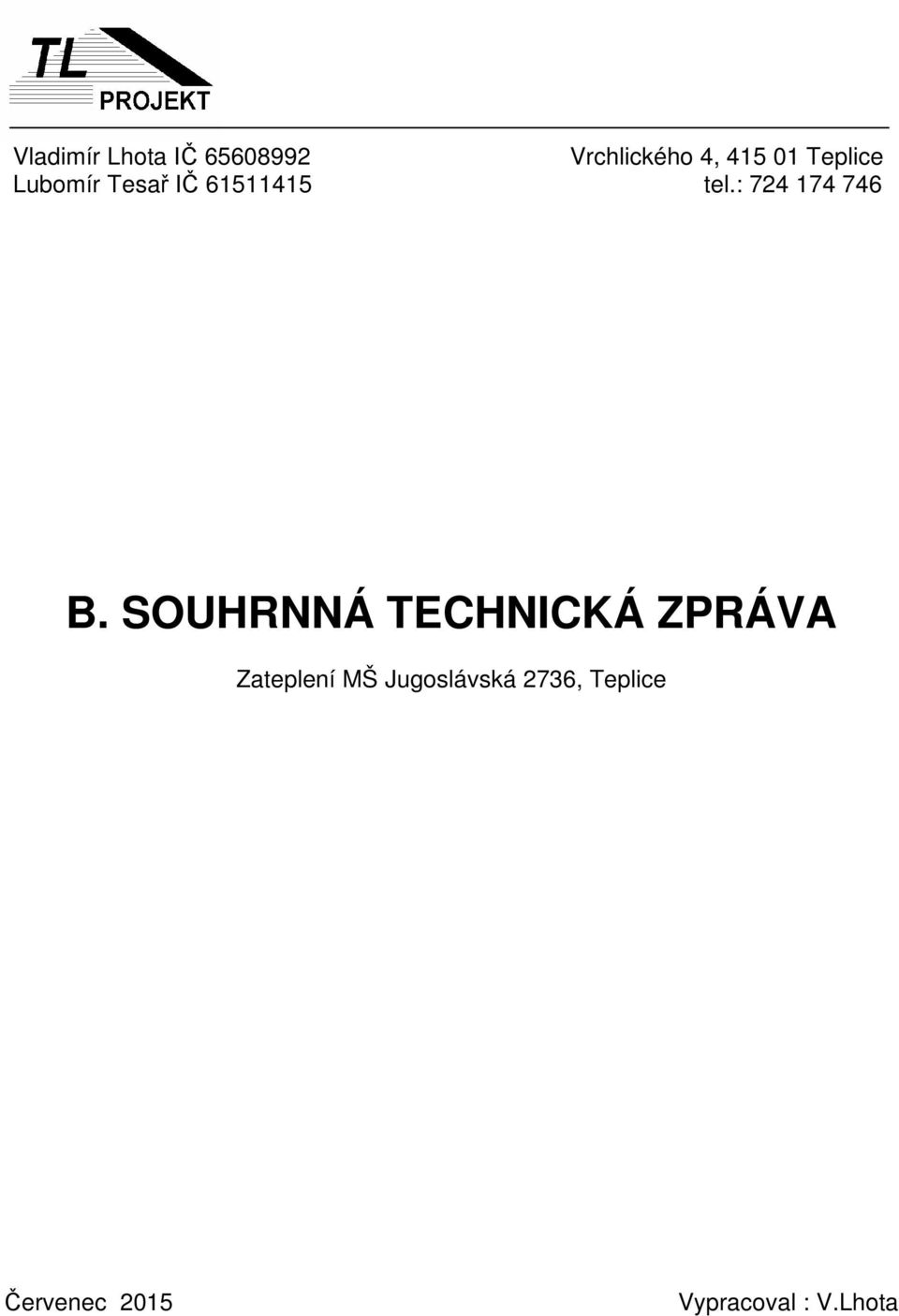

1 Vladimír Lhota IČ Vrchlického 4, Teplice Lubomír Tesař IČ tel.: B. SOUHRNNÁ TECHNICKÁ ZPRÁVA Zateplení MŠ Jugoslávská 2736, Teplice Červenec 2015 Vypracoval : V.Lhota

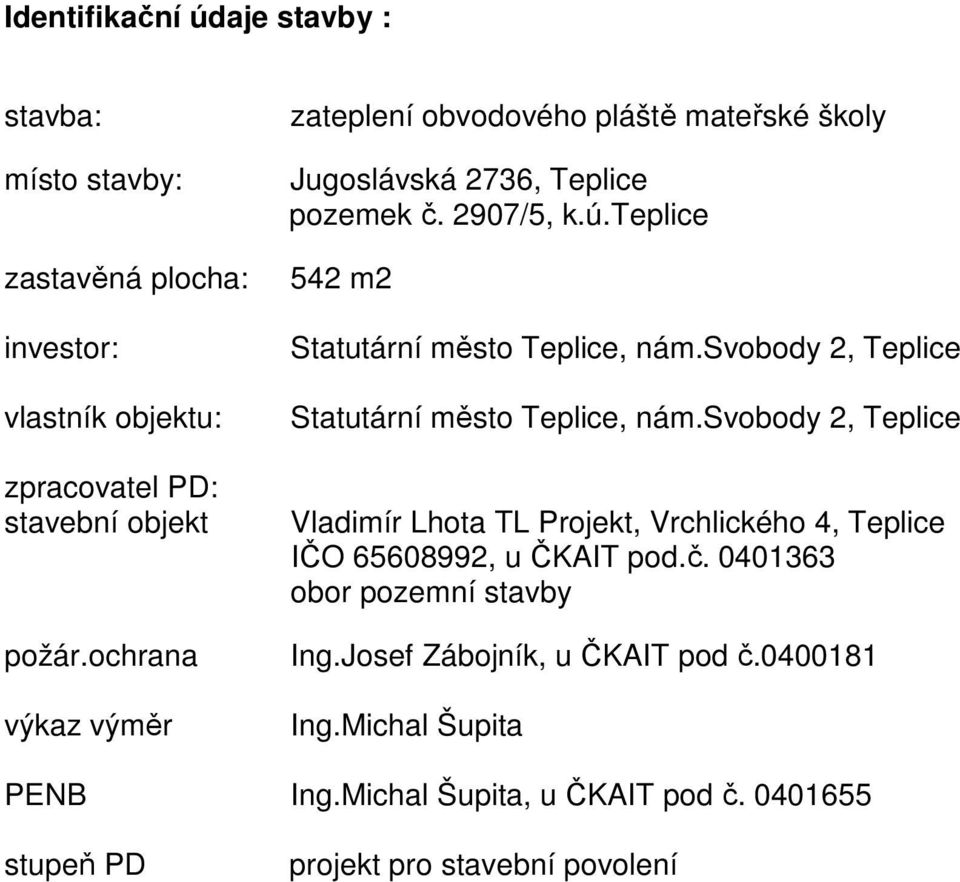

2 Identifikační údaje stavby : stavba: místo stavby: zastavěná plocha: investor: vlastník objektu: zpracovatel PD: stavební objekt zateplení obvodového pláště mateřské školy Jugoslávská 2736, Teplice pozemek č. 2907/5, k.ú.teplice 542 m2 Statutární město Teplice, nám.svobody 2, Teplice Statutární město Teplice, nám.svobody 2, Teplice Vladimír Lhota TL Projekt, Vrchlického 4, Teplice IČO , u ČKAIT pod.č obor pozemní stavby požár.ochrana Ing.Josef Zábojník, u ČKAIT pod č výkaz výměr Ing.Michal Šupita PENB Ing.Michal Šupita, u ČKAIT pod č stupeň PD projekt pro stavební povolení

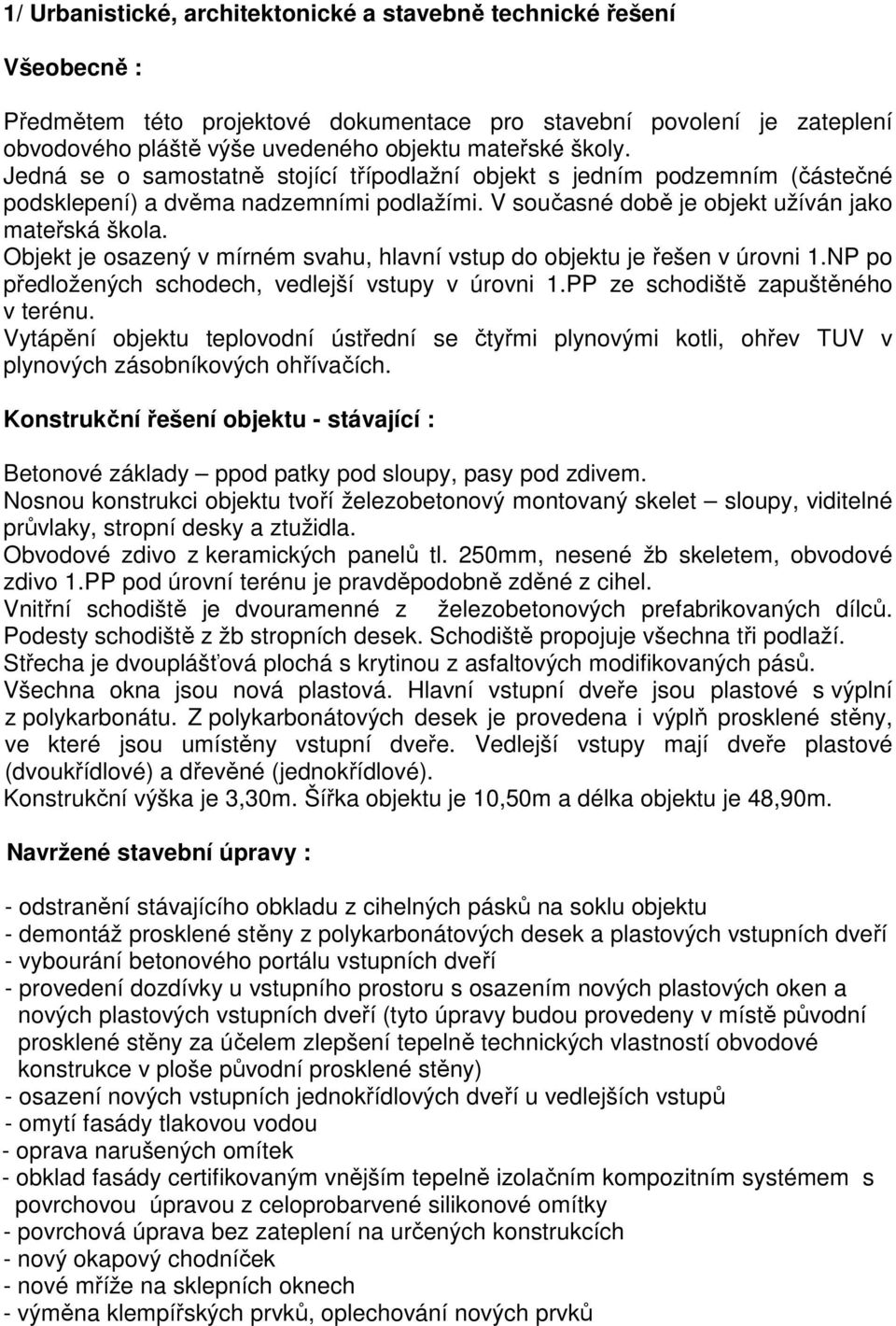

3 1/ Urbanistické, architektonické a stavebně technické řešení Všeobecně : Předmětem této projektové dokumentace pro stavební povolení je zateplení obvodového pláště výše uvedeného objektu mateřské školy. Jedná se o samostatně stojící třípodlažní objekt s jedním podzemním (částečné podsklepení) a dvěma nadzemními podlažími. V současné době je objekt užíván jako mateřská škola. Objekt je osazený v mírném svahu, hlavní vstup do objektu je řešen v úrovni 1.NP po předložených schodech, vedlejší vstupy v úrovni 1.PP ze schodiště zapuštěného v terénu. Vytápění objektu teplovodní ústřední se čtyřmi plynovými kotli, ohřev TUV v plynových zásobníkových ohřívačích. Konstrukční řešení objektu - stávající : Betonové základy ppod patky pod sloupy, pasy pod zdivem. Nosnou konstrukci objektu tvoří železobetonový montovaný skelet sloupy, viditelné průvlaky, stropní desky a ztužidla. Obvodové zdivo z keramických panelů tl. 250mm, nesené žb skeletem, obvodové zdivo 1.PP pod úrovní terénu je pravděpodobně zděné z cihel. Vnitřní schodiště je dvouramenné z železobetonových prefabrikovaných dílců. Podesty schodiště z žb stropních desek. Schodiště propojuje všechna tři podlaží. Střecha je dvouplášťová plochá s krytinou z asfaltových modifikovaných pásů. Všechna okna jsou nová plastová. Hlavní vstupní dveře jsou plastové s výplní z polykarbonátu. Z polykarbonátových desek je provedena i výplň prosklené stěny, ve které jsou umístěny vstupní dveře. Vedlejší vstupy mají dveře plastové (dvoukřídlové) a dřevěné (jednokřídlové). Konstrukční výška je 3,30m. Šířka objektu je 10,50m a délka objektu je 48,90m. Navržené stavební úpravy : - odstranění stávajícího obkladu z cihelných pásků na soklu objektu - demontáž prosklené stěny z polykarbonátových desek a plastových vstupních dveří - vybourání betonového portálu vstupních dveří - provedení dozdívky u vstupního prostoru s osazením nových plastových oken a nových plastových vstupních dveří (tyto úpravy budou provedeny v místě původní prosklené stěny za účelem zlepšení tepelně technických vlastností obvodové konstrukce v ploše původní prosklené stěny) - osazení nových vstupních jednokřídlových dveří u vedlejších vstupů - omytí fasády tlakovou vodou - oprava narušených omítek - obklad fasády certifikovaným vnějším tepelně izolačním kompozitním systémem s povrchovou úpravou z celoprobarvené silikonové omítky - povrchová úprava bez zateplení na určených konstrukcích - nový okapový chodníček - nové mříže na sklepních oknech - výměna klempířských prvků, oplechování nových prvků

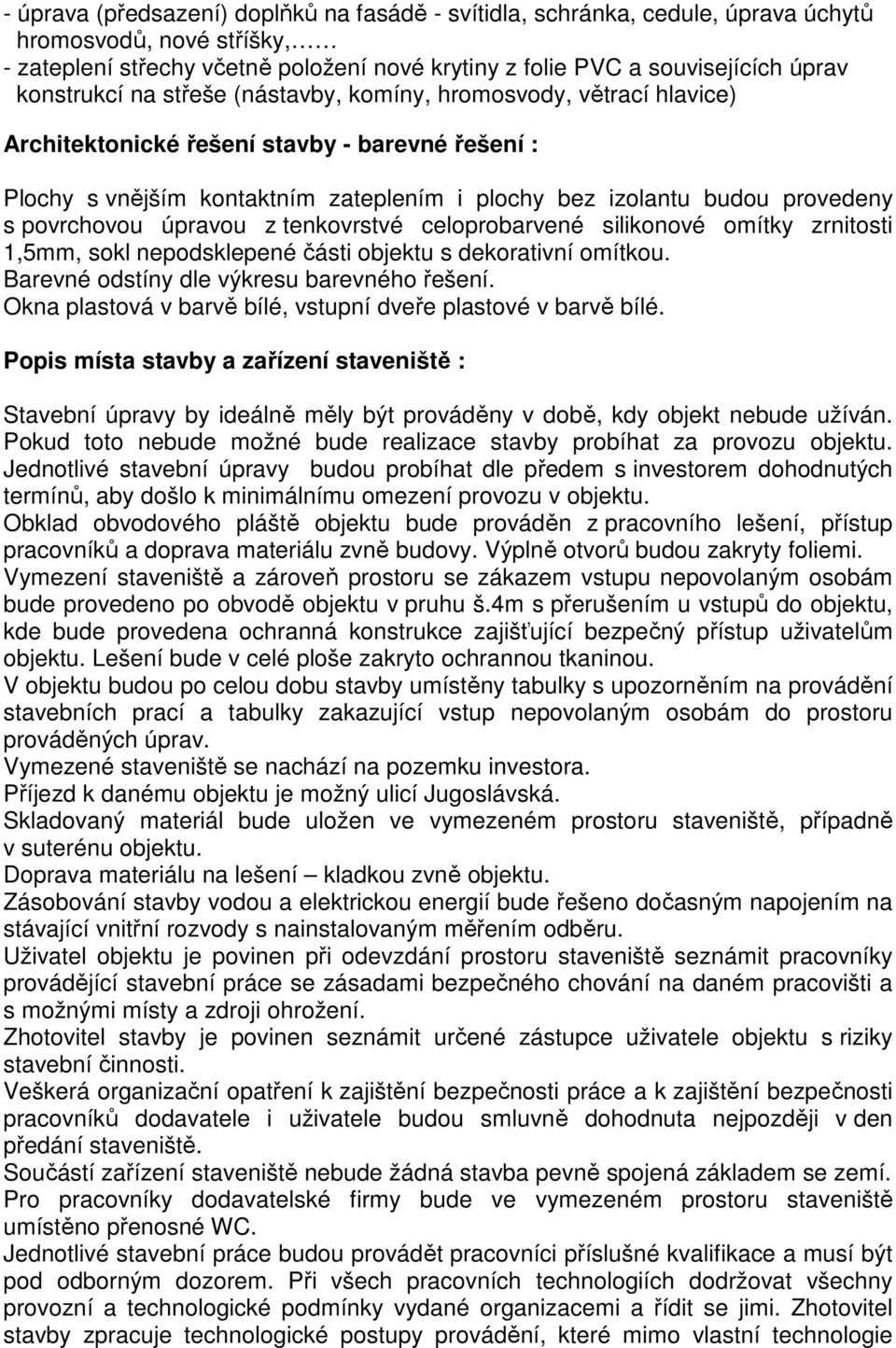

4 - úprava (předsazení) doplňků na fasádě - svítidla, schránka, cedule, úprava úchytů hromosvodů, nové stříšky, - zateplení střechy včetně položení nové krytiny z folie PVC a souvisejících úprav konstrukcí na střeše (nástavby, komíny, hromosvody, větrací hlavice) Architektonické řešení stavby - barevné řešení : Plochy s vnějším kontaktním zateplením i plochy bez izolantu budou provedeny s povrchovou úpravou z tenkovrstvé celoprobarvené silikonové omítky zrnitosti 1,5mm, sokl nepodsklepené části objektu s dekorativní omítkou. Barevné odstíny dle výkresu barevného řešení. Okna plastová v barvě bílé, vstupní dveře plastové v barvě bílé. Popis místa stavby a zařízení staveniště : Stavební úpravy by ideálně měly být prováděny v době, kdy objekt nebude užíván. Pokud toto nebude možné bude realizace stavby probíhat za provozu objektu. Jednotlivé stavební úpravy budou probíhat dle předem s investorem dohodnutých termínů, aby došlo k minimálnímu omezení provozu v objektu. Obklad obvodového pláště objektu bude prováděn z pracovního lešení, přístup pracovníků a doprava materiálu zvně budovy. Výplně otvorů budou zakryty foliemi. Vymezení staveniště a zároveň prostoru se zákazem vstupu nepovolaným osobám bude provedeno po obvodě objektu v pruhu š.4m s přerušením u vstupů do objektu, kde bude provedena ochranná konstrukce zajišťující bezpečný přístup uživatelům objektu. Lešení bude v celé ploše zakryto ochrannou tkaninou. V objektu budou po celou dobu stavby umístěny tabulky s upozorněním na provádění stavebních prací a tabulky zakazující vstup nepovolaným osobám do prostoru prováděných úprav. Vymezené staveniště se nachází na pozemku investora. Příjezd k danému objektu je možný ulicí Jugoslávská. Skladovaný materiál bude uložen ve vymezeném prostoru staveniště, případně v suterénu objektu. Doprava materiálu na lešení kladkou zvně objektu. Zásobování stavby vodou a elektrickou energií bude řešeno dočasným napojením na stávající vnitřní rozvody s nainstalovaným měřením odběru. Uživatel objektu je povinen při odevzdání prostoru staveniště seznámit pracovníky provádějící stavební práce se zásadami bezpečného chování na daném pracovišti a s možnými místy a zdroji ohrožení. Zhotovitel stavby je povinen seznámit určené zástupce uživatele objektu s riziky stavební činnosti. Veškerá organizační opatření k zajištění bezpečnosti práce a k zajištění bezpečnosti pracovníků dodavatele i uživatele budou smluvně dohodnuta nejpozději v den předání staveniště. Součástí zařízení staveniště nebude žádná stavba pevně spojená základem se zemí. Pro pracovníky dodavatelské firmy bude ve vymezeném prostoru staveniště umístěno přenosné WC. Jednotlivé stavební práce budou provádět pracovníci příslušné kvalifikace a musí být pod odborným dozorem. Při všech pracovních technologiích dodržovat všechny provozní a technologické podmínky vydané organizacemi a řídit se jimi. Zhotovitel stavby zpracuje technologické postupy provádění, které mimo vlastní technologie

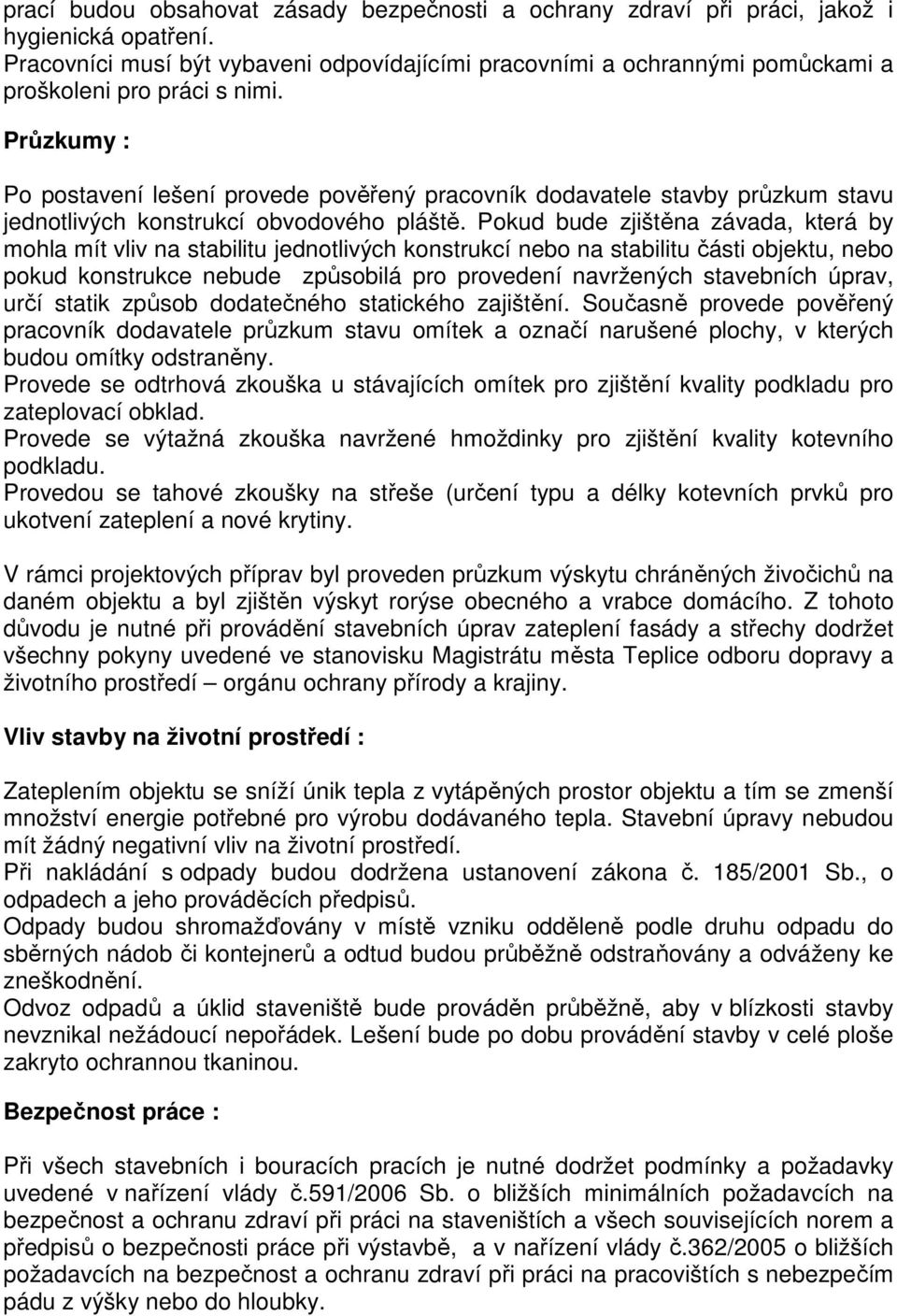

5 prací budou obsahovat zásady bezpečnosti a ochrany zdraví při práci, jakož i hygienická opatření. Pracovníci musí být vybaveni odpovídajícími pracovními a ochrannými pomůckami a proškoleni pro práci s nimi. Průzkumy : Po postavení lešení provede pověřený pracovník dodavatele stavby průzkum stavu jednotlivých konstrukcí obvodového pláště. Pokud bude zjištěna závada, která by mohla mít vliv na stabilitu jednotlivých konstrukcí nebo na stabilitu části objektu, nebo pokud konstrukce nebude způsobilá pro provedení navržených stavebních úprav, určí statik způsob dodatečného statického zajištění. Současně provede pověřený pracovník dodavatele průzkum stavu omítek a označí narušené plochy, v kterých budou omítky odstraněny. Provede se odtrhová zkouška u stávajících omítek pro zjištění kvality podkladu pro zateplovací obklad. Provede se výtažná zkouška navržené hmoždinky pro zjištění kvality kotevního podkladu. Provedou se tahové zkoušky na střeše (určení typu a délky kotevních prvků pro ukotvení zateplení a nové krytiny. V rámci projektových příprav byl proveden průzkum výskytu chráněných živočichů na daném objektu a byl zjištěn výskyt rorýse obecného a vrabce domácího. Z tohoto důvodu je nutné při provádění stavebních úprav zateplení fasády a střechy dodržet všechny pokyny uvedené ve stanovisku Magistrátu města Teplice odboru dopravy a životního prostředí orgánu ochrany přírody a krajiny. Vliv stavby na životní prostředí : Zateplením objektu se sníží únik tepla z vytápěných prostor objektu a tím se zmenší množství energie potřebné pro výrobu dodávaného tepla. Stavební úpravy nebudou mít žádný negativní vliv na životní prostředí. Při nakládání s odpady budou dodržena ustanovení zákona č. 185/2001 Sb., o odpadech a jeho prováděcích předpisů. Odpady budou shromažďovány v místě vzniku odděleně podle druhu odpadu do sběrných nádob či kontejnerů a odtud budou průběžně odstraňovány a odváženy ke zneškodnění. Odvoz odpadů a úklid staveniště bude prováděn průběžně, aby v blízkosti stavby nevznikal nežádoucí nepořádek. Lešení bude po dobu provádění stavby v celé ploše zakryto ochrannou tkaninou. Bezpečnost práce : Při všech stavebních i bouracích pracích je nutné dodržet podmínky a požadavky uvedené v nařízení vlády č.591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích a všech souvisejících norem a předpisů o bezpečnosti práce při výstavbě, a v nařízení vlády č.362/2005 o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky.

6 2/ Mechanická odolnost a stabilita Konstrukční řešení stavebních úprav je navrženo tak, aby úpravy negativně neovlivnily statiku stávajícího objektu. 3/ Požární bezpečnost Požárně bezpečnostní řešení stavby je uvedeno v samostatné složce PD. 4/ Hygiena, ochrana zdraví a životního prostředí Při nakládání se stavebním odpadem budou dodržena ustanovení zákona č. 185/2001 Sb., o odpadech a jeho prováděcích předpisů. Odpady budou shromažďovány v místě vzniku odděleně podle druhu odpadu do sběrných nádob či kontejnerů a odtud budou průběžně odstraňovány a odváženy ke zneškodnění. Odvoz odpadů a úklid staveniště bude prováděn průběžně, aby v blízkosti stavby nevznikal nežádoucí nepořádek. 5/ Bezpečnost při užívání Realizace stavby bude ppod.probíhat za provozu objektu. Jednotlivé stavební úpravy budou probíhat dle předem s investorem dohodnutých termínů, aby došlo k minimálnímu omezení provozu v objektu. Vymezení staveniště a zároveň prostoru se zákazem vstupu nepovolaným osobám bude provedeno po obvodě objektu v pruhu š.4m s přerušením u vstupů do objektu, kde bude provedena ochranná konstrukce zajišťující bezpečný přístup uživatelům objektu. Provedení navržených stavebních úprav nebude mít negativní dopad na bezpečné užívání objektu. 6/ Ochrana proti hluku Zateplením fasády vnějším kontaktním zateplovacím obkladem se výrazně zvýší neprůzvučnost obvodových konstrukcí. 7/ Úspora energie a ochrana tepla Zateplením objektu se sníží únik tepla z vytápěných prostor objektu a tím se zmenší množství energie potřebné pro výrobu dodávaného tepla. Tepelně technické vlastnosti konstrukcí po obložení vnějším kontaktním zateplením vyhovují požadovaným hodnotám dle ČSN

7 8/ Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu 9/ Ochrana stavby před škodlivými vlivy vnějších prostředí 10/ Ochrana obyvatelstva 11/ Inženýrské stavby 12/ Výrobní a nevýrobní technologická zařízení staveb Navržené stavební úpravy jsou v souladu s obecnými požadavky na výstavbu.
