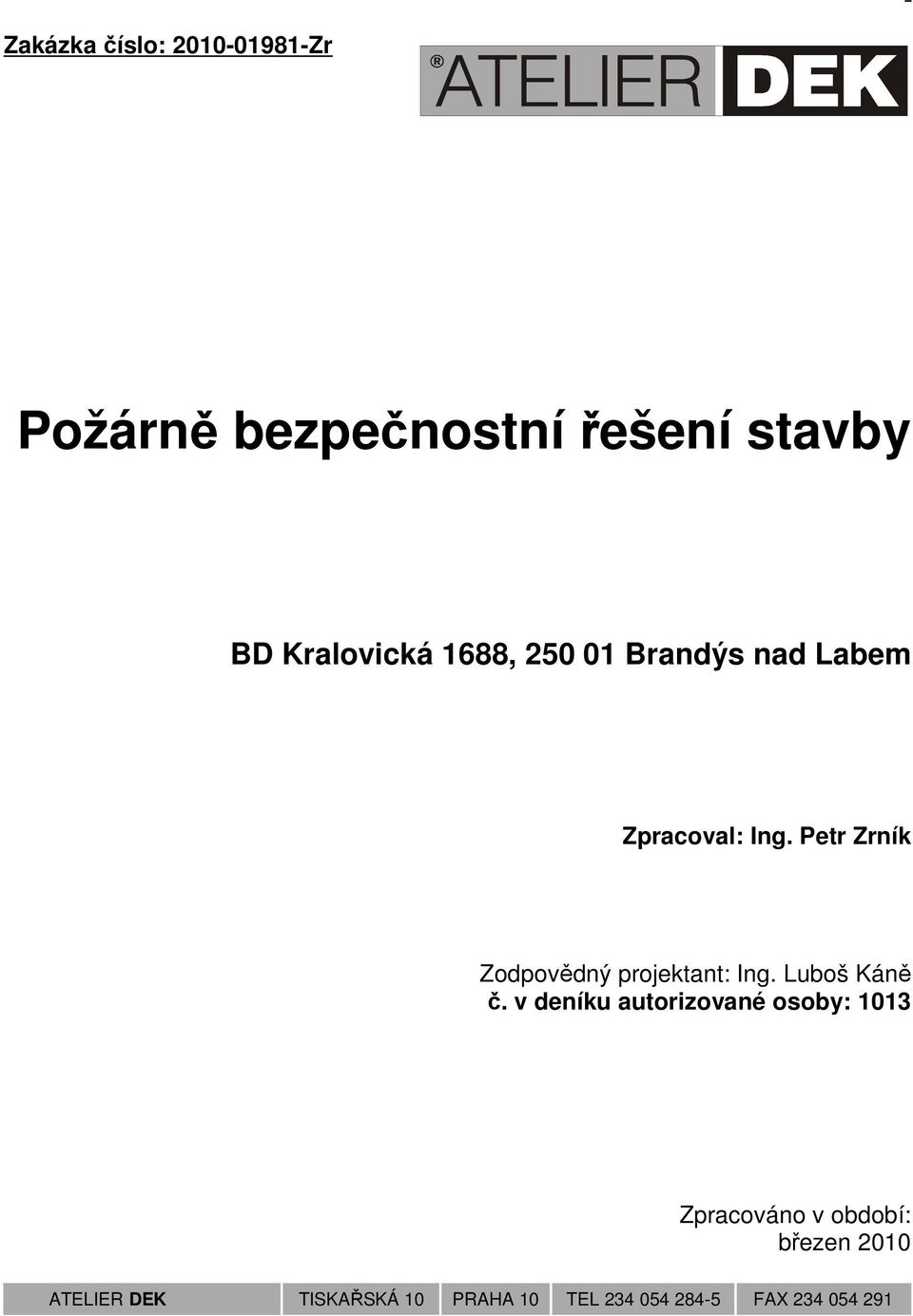

1 Zakázka číslo: Zr Požárně bezpečnostní řešení stavby BD Kralovická 1688, Brandýs nad Labem Zpracoval: Ing. Petr Zrník Zodpovědný projektant: Ing. Luboš Káně č. v deníku autorizované osoby: 1013 Zpracováno v období: březen 2010 ATELIER DEK TISKAŘSKÁ 10 PRAHA 10 TEL FAX

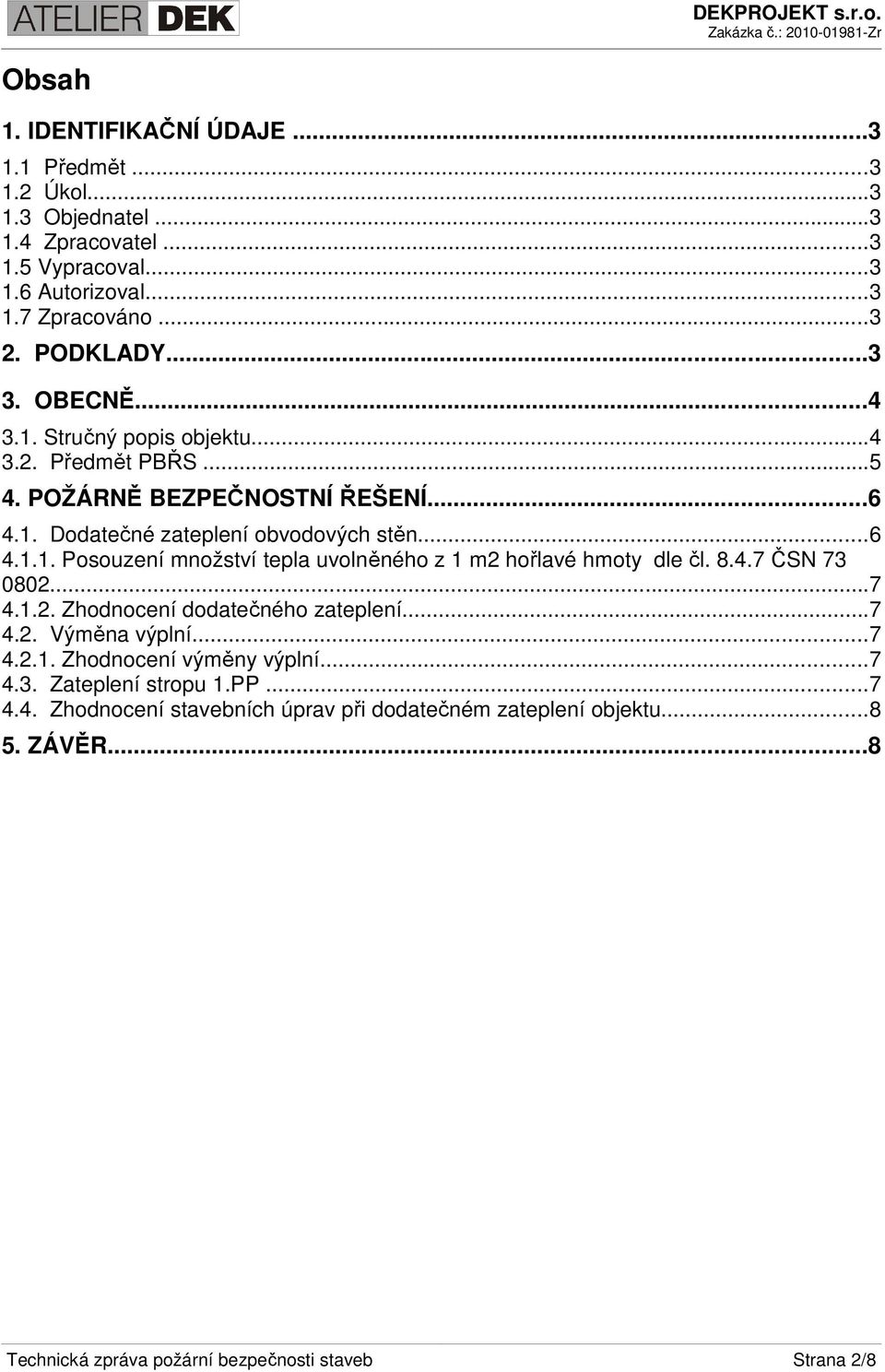

2 Obsah 1. IDENTIFIKAČNÍ ÚDAJE Předmět Úkol Objednatel Zpracovatel Vypracoval Autorizoval Zpracováno PODKLADY OBECNĚ Stručný popis objektu Předmět PBŘS POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ Dodatečné zateplení obvodových stěn Posouzení množství tepla uvolněného z 1 m2 hořlavé hmoty dle čl ČSN Zhodnocení dodatečného zateplení Výměna výplní Zhodnocení výměny výplní Zateplení stropu 1.PP Zhodnocení stavebních úprav při dodatečném zateplení objektu ZÁVĚR...8 Technická zpráva požární bezpečnosti staveb Strana 2/8

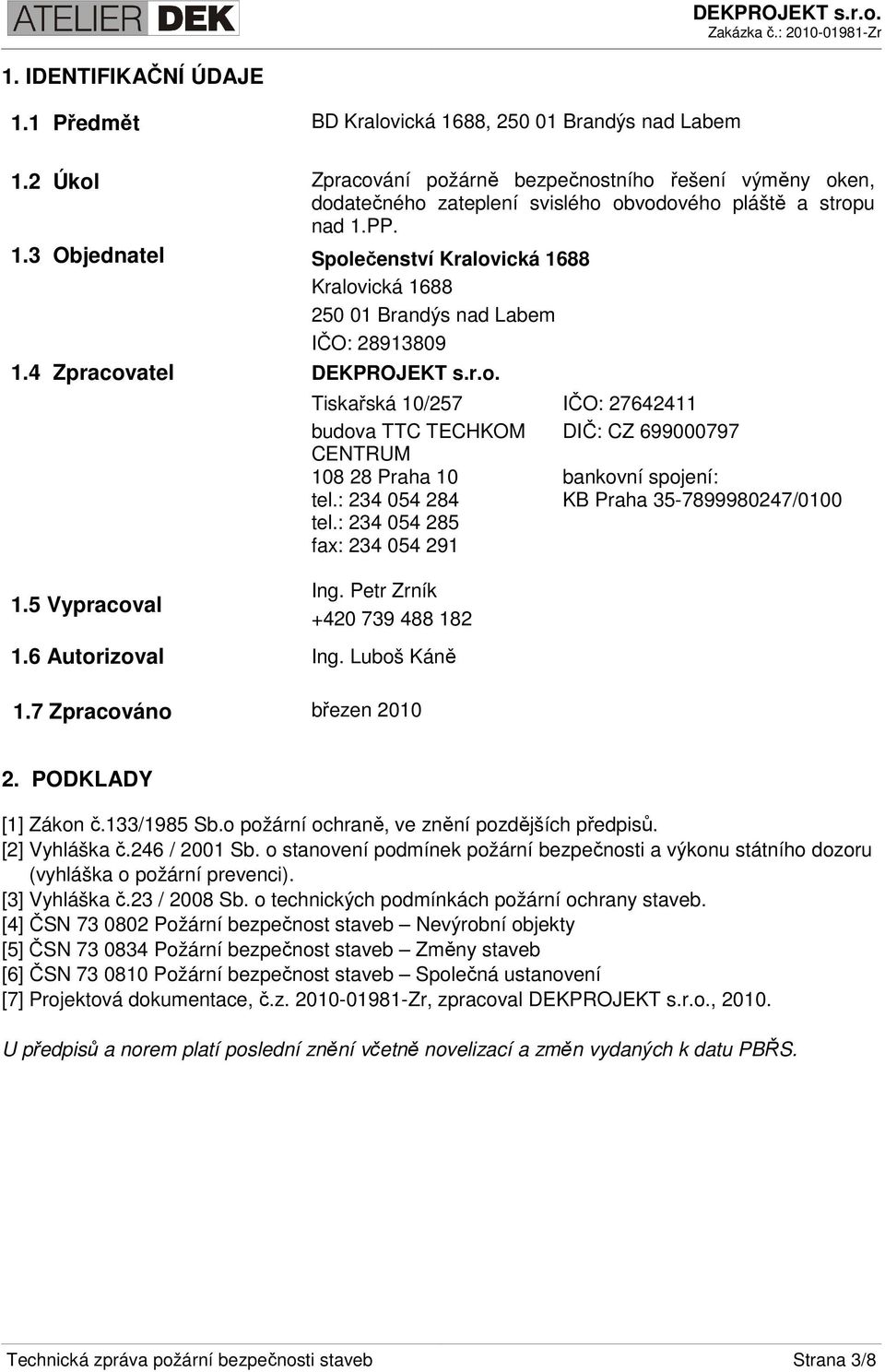

3 1. IDENTIFIKAČNÍ ÚDAJE 1.1 Předmět BD Kralovická 1688, Brandýs nad Labem 1.2 Úkol Zpracování požárně bezpečnostního řešení výměny oken, dodatečného zateplení svislého obvodového pláště a stropu nad 1.PP. 1.3 Objednatel Společenství Kralovická 1688 Kralovická Brandýs nad Labem IČO: Zpracovatel DEKPROJEKT s.r.o. 1.5 Vypracoval Tiskařská 10/257 IČO: budova TTC TECHKOM DIČ: CZ CENTRUM Praha 10 bankovní spojení: tel.: KB Praha /0100 tel.: fax: Ing. Petr Zrník Autorizoval Ing. Luboš Káně 1.7 Zpracováno březen PODKLADY [1] Zákon č.133/1985 Sb.o požární ochraně, ve znění pozdějších předpisů. [2] Vyhláška č.246 / 2001 Sb. o stanovení podmínek požární bezpečnosti a výkonu státního dozoru (vyhláška o požární prevenci). [3] Vyhláška č.23 / 2008 Sb. o technických podmínkách požární ochrany staveb. [4] ČSN Požární bezpečnost staveb Nevýrobní objekty [5] ČSN Požární bezpečnost staveb Změny staveb [6] ČSN Požární bezpečnost staveb Společná ustanovení [7] Projektová dokumentace, č.z Zr, zpracoval DEKPROJEKT s.r.o., U předpisů a norem platí poslední znění včetně novelizací a změn vydaných k datu PBŘS. Technická zpráva požární bezpečnosti staveb Strana 3/8

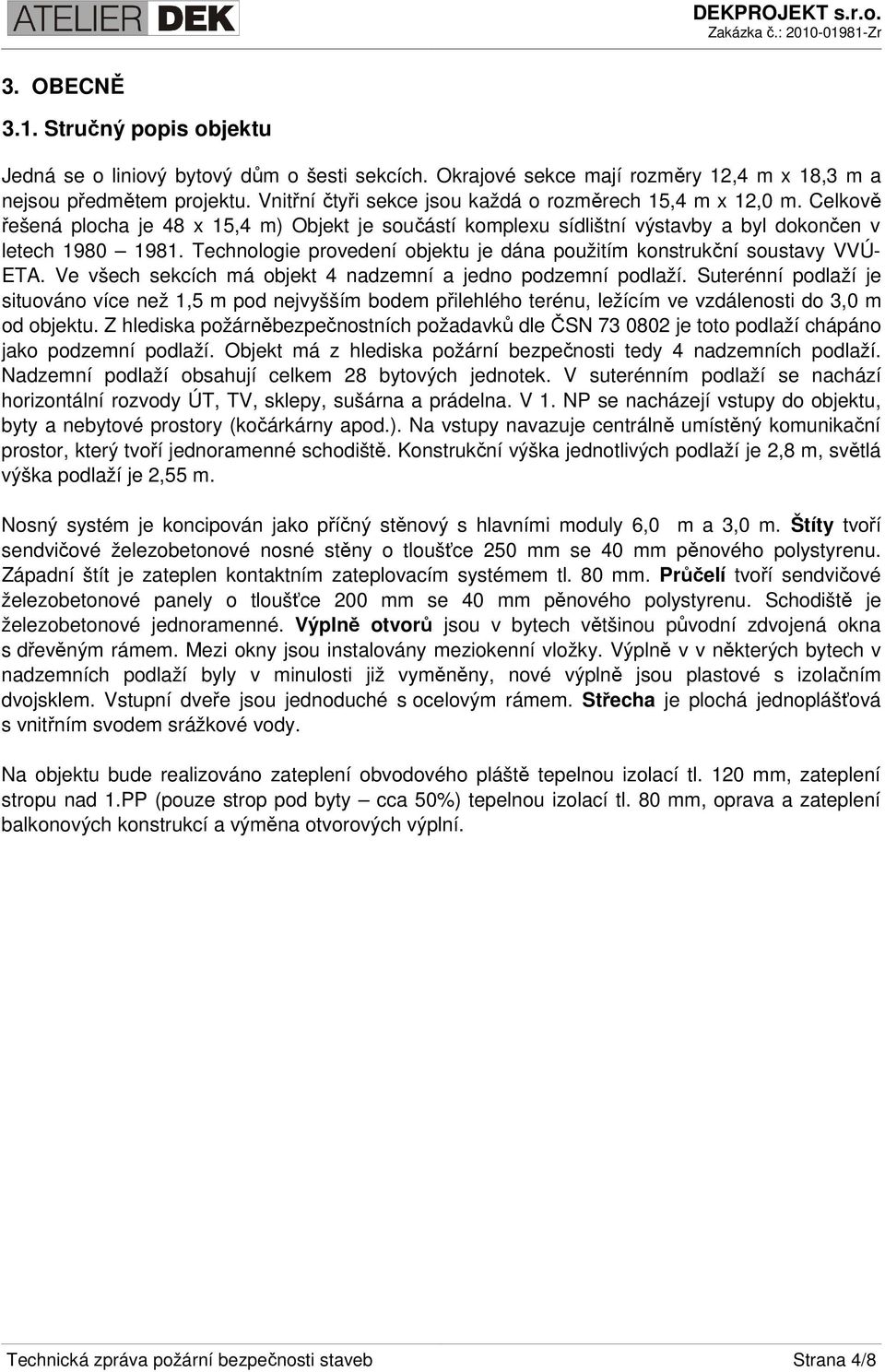

4 3. OBECNĚ 3.1. Stručný popis objektu Jedná se o liniový bytový dům o šesti sekcích. Okrajové sekce mají rozměry 12,4 m x 18,3 m a nejsou předmětem projektu. Vnitřní čtyři sekce jsou každá o rozměrech 15,4 m x 12,0 m. Celkově řešená plocha je 48 x 15,4 m) Objekt je součástí komplexu sídlištní výstavby a byl dokončen v letech Technologie provedení objektu je dána použitím konstrukční soustavy VVÚ- ETA. Ve všech sekcích má objekt 4 nadzemní a jedno podzemní podlaží. Suterénní podlaží je situováno více než 1,5 m pod nejvyšším bodem přilehlého terénu, ležícím ve vzdálenosti do 3,0 m od objektu. Z hlediska požárněbezpečnostních požadavků dle ČSN je toto podlaží chápáno jako podzemní podlaží. Objekt má z hlediska požární bezpečnosti tedy 4 nadzemních podlaží. Nadzemní podlaží obsahují celkem 28 bytových jednotek. V suterénním podlaží se nachází horizontální rozvody ÚT, TV, sklepy, sušárna a prádelna. V 1. NP se nacházejí vstupy do objektu, byty a nebytové prostory (kočárkárny apod.). Na vstupy navazuje centrálně umístěný komunikační prostor, který tvoří jednoramenné schodiště. Konstrukční výška jednotlivých podlaží je 2,8 m, světlá výška podlaží je 2,55 m. Nosný systém je koncipován jako příčný stěnový s hlavními moduly 6,0 m a 3,0 m. Štíty tvoří sendvičové železobetonové nosné stěny o tloušťce 250 mm se 40 mm pěnového polystyrenu. Západní štít je zateplen kontaktním zateplovacím systémem tl. 80 mm. Průčelí tvoří sendvičové železobetonové panely o tloušťce 200 mm se 40 mm pěnového polystyrenu. Schodiště je železobetonové jednoramenné. Výplně otvorů jsou v bytech většinou původní zdvojená okna s dřevěným rámem. Mezi okny jsou instalovány meziokenní vložky. Výplně v v některých bytech v nadzemních podlaží byly v minulosti již vyměněny, nové výplně jsou plastové s izolačním dvojsklem. Vstupní dveře jsou jednoduché s ocelovým rámem. Střecha je plochá jednoplášťová s vnitřním svodem srážkové vody. Na objektu bude realizováno zateplení obvodového pláště tepelnou izolací tl. 120 mm, zateplení stropu nad 1.PP (pouze strop pod byty cca 50%) tepelnou izolací tl. 80 mm, oprava a zateplení balkonových konstrukcí a výměna otvorových výplní. Technická zpráva požární bezpečnosti staveb Strana 4/8

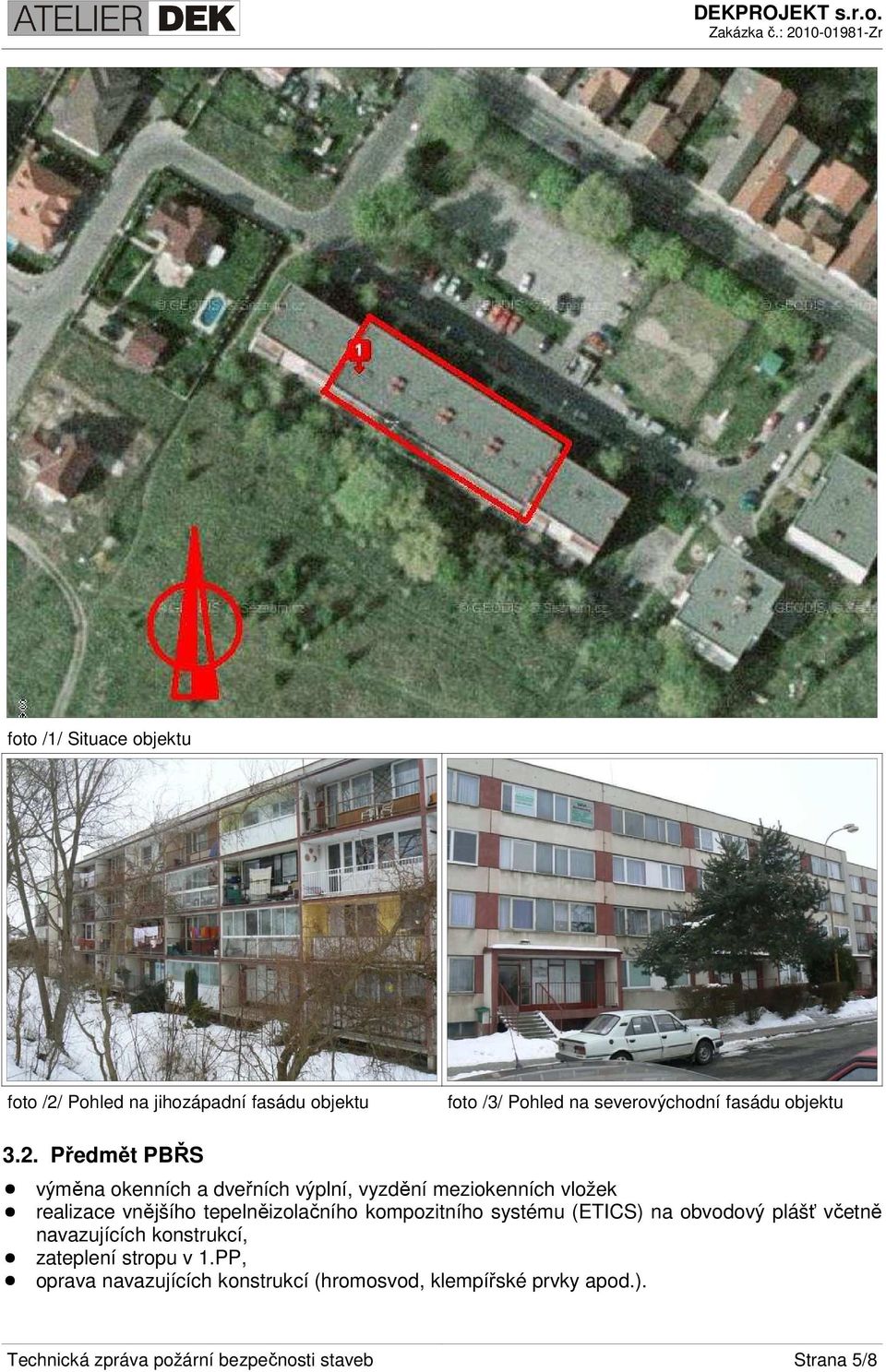

5 foto /1/ Situace objektu foto /2/ Pohled na jihozápadní fasádu objektu foto /3/ Pohled na severovýchodní fasádu objektu 3.2. Předmět PBŘS výměna okenních a dveřních výplní, vyzdění meziokenních vložek realizace vnějšího tepelněizolačního kompozitního systému (ETICS) na obvodový plášť včetně navazujících konstrukcí, zateplení stropu v 1.PP, oprava navazujících konstrukcí (hromosvod, klempířské prvky apod.). Technická zpráva požární bezpečnosti staveb Strana 5/8

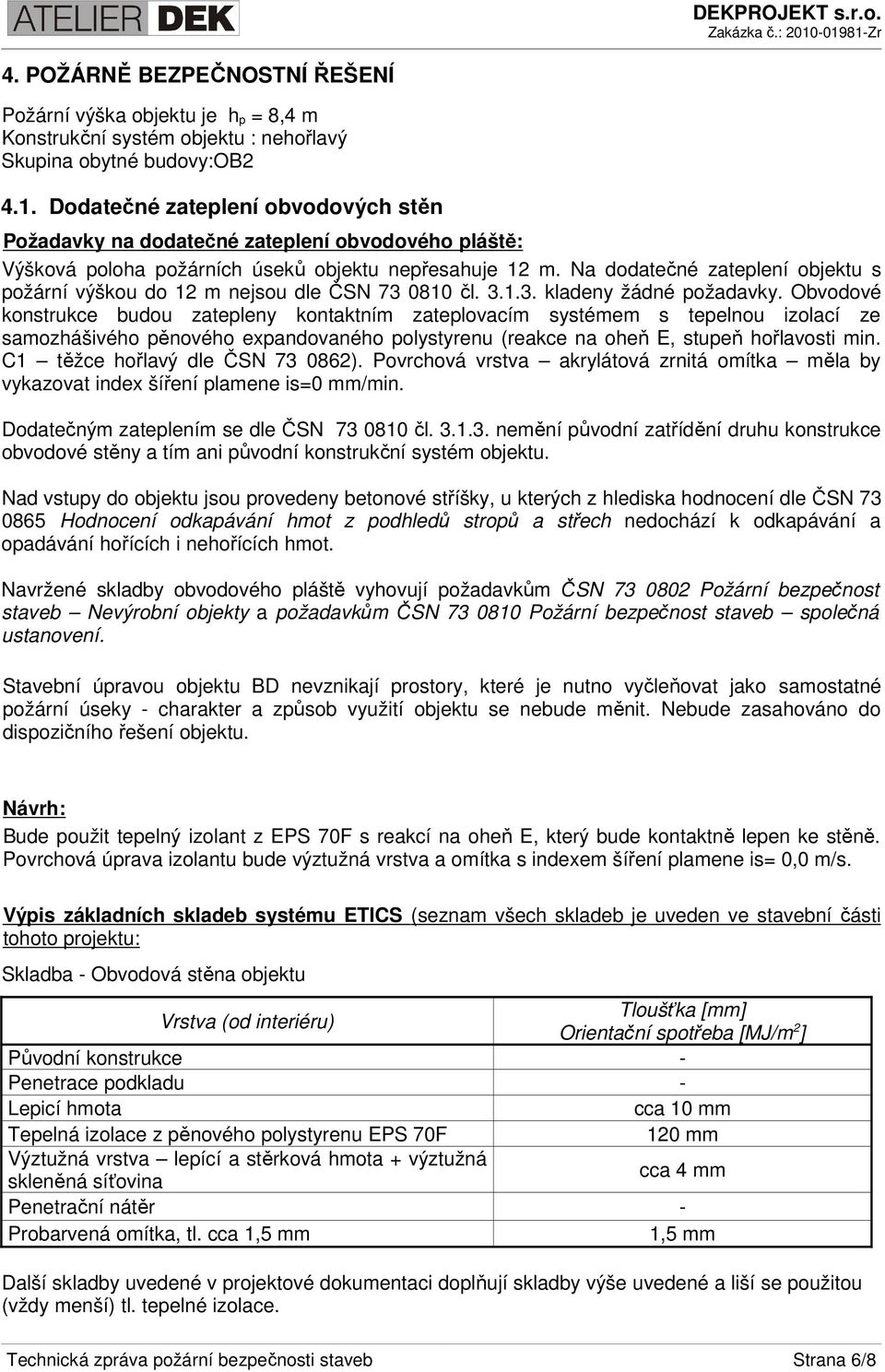

6 4. POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ Požární výška objektu je h p = 8,4 m Konstrukční systém objektu : nehořlavý Skupina obytné budovy:ob Dodatečné zateplení obvodových stěn Požadavky na dodatečné zateplení obvodového pláště: Výšková poloha požárních úseků objektu nepřesahuje 12 m. Na dodatečné zateplení objektu s požární výškou do 12 m nejsou dle ČSN čl kladeny žádné požadavky. Obvodové konstrukce budou zatepleny kontaktním zateplovacím systémem s tepelnou izolací ze samozhášivého pěnového expandovaného polystyrenu (reakce na oheň E, stupeň hořlavosti min. C1 těžce hořlavý dle ČSN ). Povrchová vrstva akrylátová zrnitá omítka měla by vykazovat index šíření plamene is=0 mm/min. Dodatečným zateplením se dle ČSN čl nemění původní zatřídění druhu konstrukce obvodové stěny a tím ani původní konstrukční systém objektu. Nad vstupy do objektu jsou provedeny betonové stříšky, u kterých z hlediska hodnocení dle ČSN Hodnocení odkapávání hmot z podhledů stropů a střech nedochází k odkapávání a opadávání hořících i nehořících hmot. Navržené skladby obvodového pláště vyhovují požadavkům ČSN Požární bezpečnost staveb Nevýrobní objekty a požadavkům ČSN Požární bezpečnost staveb společná ustanovení. Stavební úpravou objektu BD nevznikají prostory, které je nutno vyčleňovat jako samostatné požární úseky - charakter a způsob využití objektu se nebude měnit. Nebude zasahováno do dispozičního řešení objektu. Návrh: Bude použit tepelný izolant z EPS 70F s reakcí na oheň E, který bude kontaktně lepen ke stěně. Povrchová úprava izolantu bude výztužná vrstva a omítka s indexem šíření plamene is= 0,0 m/s. Výpis základních skladeb systému ETICS (seznam všech skladeb je uveden ve stavební části tohoto projektu: Skladba - Obvodová stěna objektu Vrstva (od interiéru) Tloušťka [mm] Orientační spotřeba [MJ/m 2 ] Původní konstrukce - Penetrace podkladu - Lepicí hmota cca 10 mm Tepelná izolace z pěnového polystyrenu EPS 70F 120 mm Výztužná vrstva lepící a stěrková hmota + výztužná skleněná síťovina cca 4 mm Penetrační nátěr - Probarvená omítka, tl. cca 1,5 mm 1,5 mm Další skladby uvedené v projektové dokumentaci doplňují skladby výše uvedené a liší se použitou (vždy menší) tl. tepelné izolace. Technická zpráva požární bezpečnosti staveb Strana 6/8

7 Posouzení množství tepla uvolněného z 1 m 2 hořlavé hmoty dle čl ČSN Pro dodatečné zateplení objektu bylo navrženo několik skladeb. Pro výpočet uvolněného množství tepla byla zvolena nejnepříznivější skladba, tj. skladba s největším obsahem hořlavých látek. - objemová hmotnost EPS 70F 20 kg/m 3 - tloušťka EPS 70F 120 mm - plošná hmotnost EPS 70F 2,4 kg/m 2 - normovaná hodnota výhřevnosti 39 MJ/kg (položka ČSN ) Q - množství uvolněného tepla 93,6 MJ/m 2 Zhodnocení 93,6 MJ/m 2 < 150 MJ/m 2 => dle čl ČSN pokud je Q < 150 MJ/m 2, nejedná o požárně (zcela ani částečně) otevřenou plochu Zhodnocení dodatečného zateplení Navržené skladby splňují požadavek na šíření plamene po povrchu (i s = 0 mm / min). Navržené skladby splňují požadavky na dodatečné vnější tepelné izolace dle čl ČSN (2009) a čl ČSN (2009). Požadavky na ochranu osob u vstupů do objektu před odkapávajícími a odpadávajícími plastickými hmotami jsou při požáru splněny Výměna výplní a) Okna v bytových jednotkách a na schodišti: Před provedením zateplovacího systému budou vyměněny stávající výplně v bytových jednotkách a na schodišti za nové. Nová okna budou mít plastový rám a izolační dvojsklo. Velikost, členění a otevíravost oken bude zachováno stávající. Okna budou řešena otevíravé/výklopné, balkonové dveře jako otevíravé. V rámci výměny výplní otvorů budou provedeny nové parapety. b) Vstupní dveře do objektu Vstupní dveře do objektu budou vyměněny za nové. Dveře budou v provedení s hliníkovým rámem a izolačním dvojsklem. Průchozí šířka otevíravého křídla dveří bude min. 900 mm Zhodnocení výměny výplní Výměnou oken nedochází k jejich zvětšení či zmenšení, nedochází ke změně otevírání. Vstupní dveře do objektu budou mít otevíravé dveřní křídlo v souladu s požadavkem ČSN široké min. 900 mm Zateplení stropu 1.PP Strop suterénu 1.PP bude částečně zateplen (cca 50% plochy) deskami tepelné izolace z EPS 70F opatřené vrstvou stěrkové hmoty a malířským nátěrem. Index šíření plamene po povrchu bude i s = 0 mm / min. Zbylá část plochy stropu suterénu zůstane stávající. V suterénu se nenacházejí žádné prostory s trvalým pobytem osob, ani přes tyto prostory nevede Technická zpráva požární bezpečnosti staveb Strana 7/8

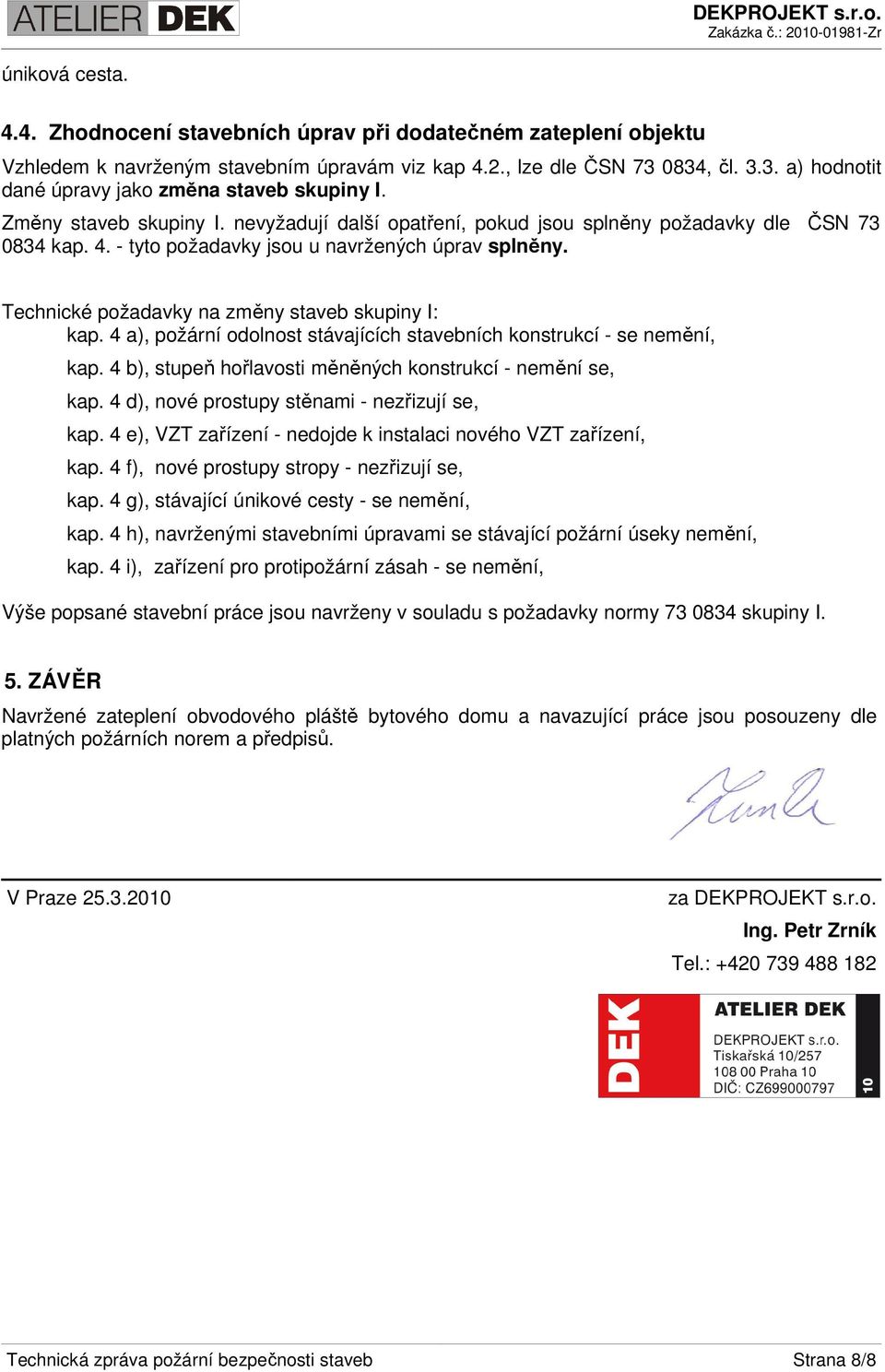

8 úniková cesta Zhodnocení stavebních úprav při dodatečném zateplení objektu Vzhledem k navrženým stavebním úpravám viz kap 4.2., lze dle ČSN , čl a) hodnotit dané úpravy jako změna staveb skupiny I. Změny staveb skupiny I. nevyžadují další opatření, pokud jsou splněny požadavky dle ČSN kap tyto požadavky jsou u navržených úprav splněny. Technické požadavky na změny staveb skupiny I: kap. 4 a), požární odolnost stávajících stavebních konstrukcí - se nemění, kap. 4 b), stupeň hořlavosti měněných konstrukcí - nemění se, kap. 4 d), nové prostupy stěnami - nezřizují se, kap. 4 e), VZT zařízení - nedojde k instalaci nového VZT zařízení, kap. 4 f), nové prostupy stropy - nezřizují se, kap. 4 g), stávající únikové cesty - se nemění, kap. 4 h), navrženými stavebními úpravami se stávající požární úseky nemění, kap. 4 i), zařízení pro protipožární zásah - se nemění, Výše popsané stavební práce jsou navrženy v souladu s požadavky normy skupiny I. 5. ZÁVĚR Navržené zateplení obvodového pláště bytového domu a navazující práce jsou posouzeny dle platných požárních norem a předpisů. V Praze za DEKPROJEKT s.r.o. Ing. Petr Zrník Tel.: Technická zpráva požární bezpečnosti staveb Strana 8/8
