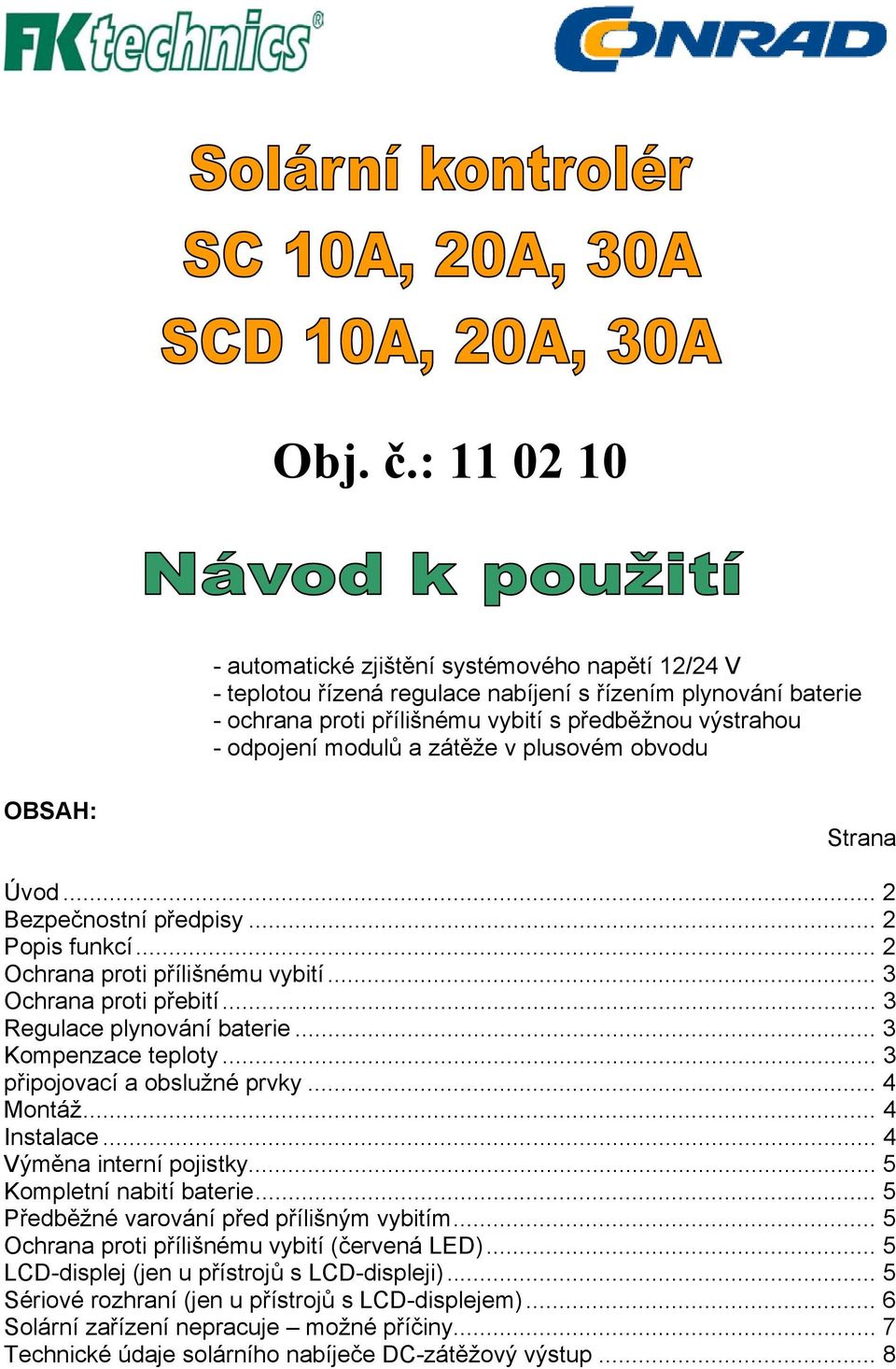

1 Obj. č.: automatické zjištění systémového napětí 12/24 V - teplotou řízená regulace nabíjení s řízením plynování baterie - ochrana proti přílišnému vybití s předběžnou výstrahou - odpojení modulů a zátěže v plusovém obvodu OBSAH: Strana Úvod... 2 Bezpečnostní předpisy... 2 Popis funkcí... 2 Ochrana proti přílišnému vybití... 3 Ochrana proti přebití... 3 Regulace plynování baterie... 3 Kompenzace teploty... 3 připojovací a obslužné prvky... 4 Montáž... 4 Instalace... 4 Výměna interní pojistky... 5 Kompletní nabití baterie... 5 Předběžné varování před přílišným vybitím... 5 Ochrana proti přílišnému vybití (červená LED)... 5 LCD-displej (jen u přístrojů s LCD-displeji)... 5 Sériové rozhraní (jen u přístrojů s LCD-displejem)... 6 Solární zařízení nepracuje možné příčiny... 7 Technické údaje solárního nabíječe DC-zátěžový výstup... 8

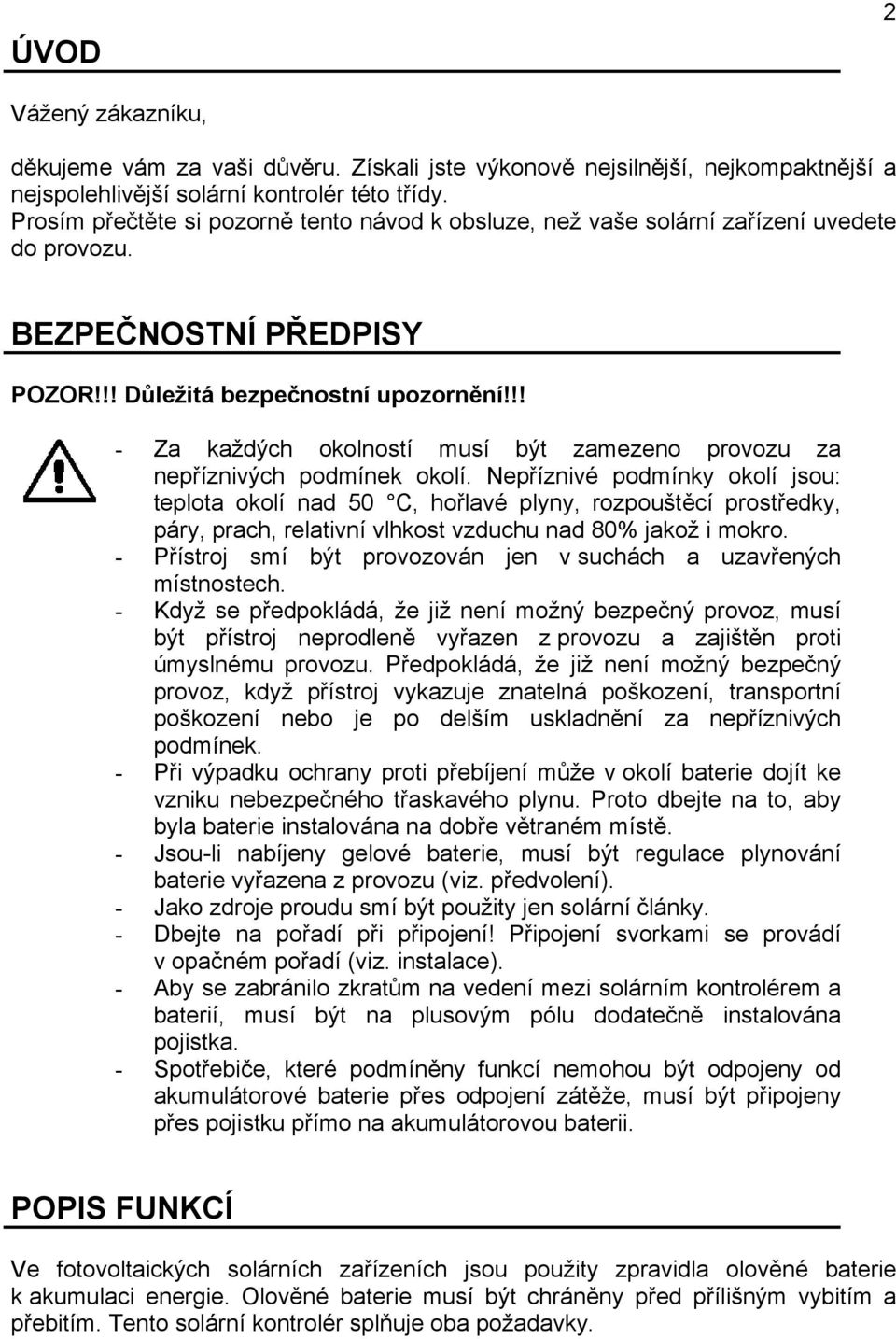

2 ÚVOD 2 Vážený zákazníku, děkujeme vám za vaši důvěru. Získali jste výkonově nejsilnější, nejkompaktnější a nejspolehlivější solární kontrolér této třídy. Prosím přečtěte si pozorně tento návod k obsluze, než vaše solární zařízení uvedete do provozu. BEZPEČNOSTNÍ PŘEDPISY POZOR!!! Důležitá bezpečnostní upozornění!!! - Za každých okolností musí být zamezeno provozu za nepříznivých podmínek okolí. Nepříznivé podmínky okolí jsou: teplota okolí nad 50 C, hořlavé plyny, rozpouštěcí prostředky, páry, prach, relativní vlhkost vzduchu nad 80% jakož i mokro. - Přístroj smí být provozován jen v suchách a uzavřených místnostech. - Když se předpokládá, že již není možný bezpečný provoz, musí být přístroj neprodleně vyřazen z provozu a zajištěn proti úmyslnému provozu. Předpokládá, že již není možný bezpečný provoz, když přístroj vykazuje znatelná poškození, transportní poškození nebo je po delším uskladnění za nepříznivých podmínek. - Při výpadku ochrany proti přebíjení může v okolí baterie dojít ke vzniku nebezpečného třaskavého plynu. Proto dbejte na to, aby byla baterie instalována na dobře větraném místě. - Jsou-li nabíjeny gelové baterie, musí být regulace plynování baterie vyřazena z provozu (viz. předvolení). - Jako zdroje proudu smí být použity jen solární články. - Dbejte na pořadí při připojení! Připojení svorkami se provádí v opačném pořadí (viz. instalace). - Aby se zabránilo zkratům na vedení mezi solárním kontrolérem a baterií, musí být na plusovým pólu dodatečně instalována pojistka. - Spotřebiče, které podmíněny funkcí nemohou být odpojeny od akumulátorové baterie přes odpojení zátěže, musí být připojeny přes pojistku přímo na akumulátorovou baterii. POPIS FUNKCÍ Ve fotovoltaických solárních zařízeních jsou použity zpravidla olověné baterie k akumulaci energie. Olověné baterie musí být chráněny před přílišným vybitím a přebitím. Tento solární kontrolér splňuje oba požadavky.

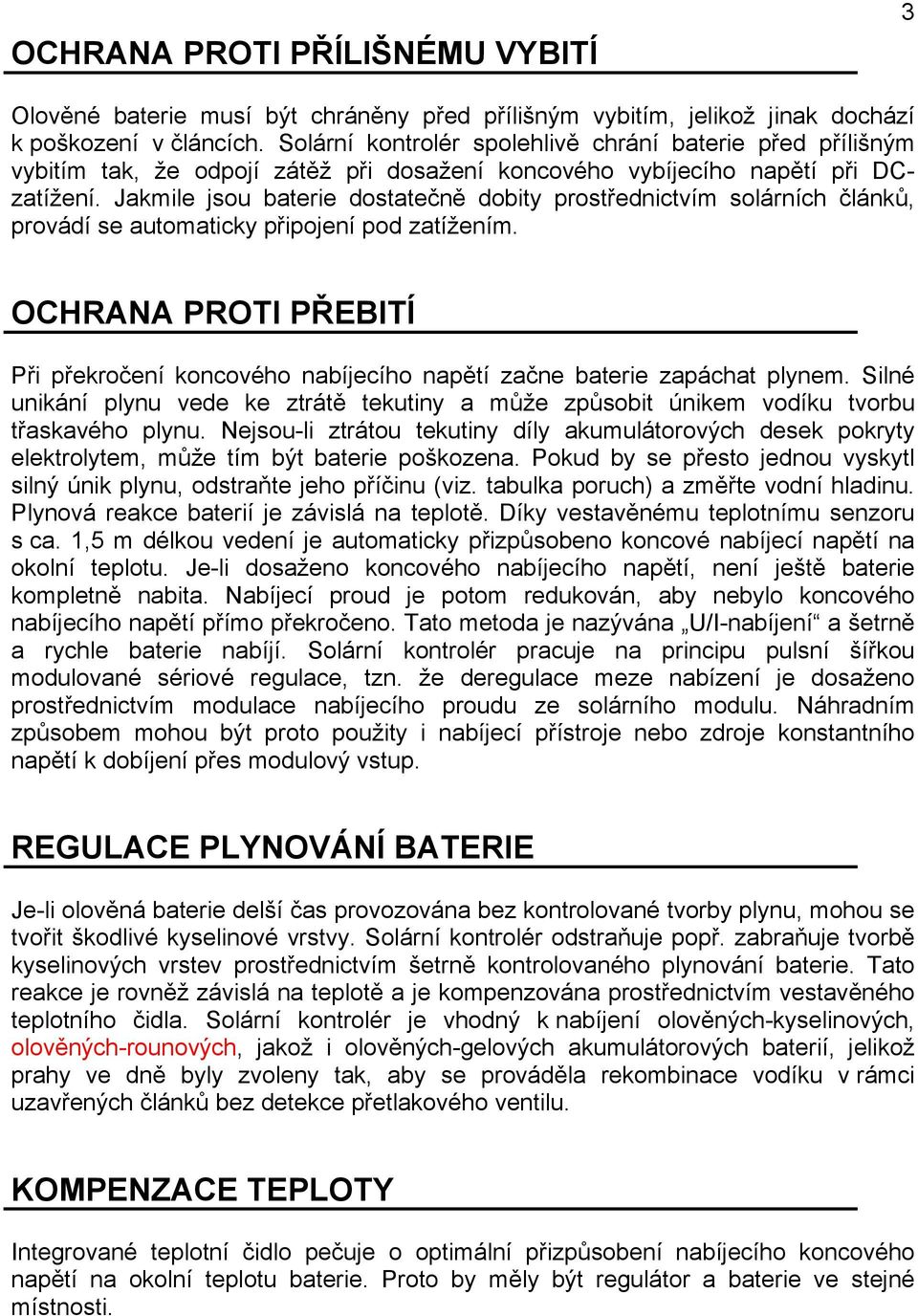

3 OCHRANA PROTI PŘÍLIŠNÉMU VYBITÍ 3 Olověné baterie musí být chráněny před přílišným vybitím, jelikož jinak dochází k poškození v článcích. Solární kontrolér spolehlivě chrání baterie před přílišným vybitím tak, že odpojí zátěž při dosažení koncového vybíjecího napětí při DCzatížení. Jakmile jsou baterie dostatečně dobity prostřednictvím solárních článků, provádí se automaticky připojení pod zatížením. OCHRANA PROTI PŘEBITÍ Při překročení koncového nabíjecího napětí začne baterie zapáchat plynem. Silné unikání plynu vede ke ztrátě tekutiny a může způsobit únikem vodíku tvorbu třaskavého plynu. Nejsou-li ztrátou tekutiny díly akumulátorových desek pokryty elektrolytem, může tím být baterie poškozena. Pokud by se přesto jednou vyskytl silný únik plynu, odstraňte jeho příčinu (viz. tabulka poruch) a změřte vodní hladinu. Plynová reakce baterií je závislá na teplotě. Díky vestavěnému teplotnímu senzoru s ca. 1,5 m délkou vedení je automaticky přizpůsobeno koncové nabíjecí napětí na okolní teplotu. Je-li dosaženo koncového nabíjecího napětí, není ještě baterie kompletně nabita. Nabíjecí proud je potom redukován, aby nebylo koncového nabíjecího napětí přímo překročeno. Tato metoda je nazývána U/I-nabíjení a šetrně a rychle baterie nabíjí. Solární kontrolér pracuje na principu pulsní šířkou modulované sériové regulace, tzn. že deregulace meze nabízení je dosaženo prostřednictvím modulace nabíjecího proudu ze solárního modulu. Náhradním způsobem mohou být proto použity i nabíjecí přístroje nebo zdroje konstantního napětí k dobíjení přes modulový vstup. REGULACE PLYNOVÁNÍ BATERIE Je-li olověná baterie delší čas provozována bez kontrolované tvorby plynu, mohou se tvořit škodlivé kyselinové vrstvy. Solární kontrolér odstraňuje popř. zabraňuje tvorbě kyselinových vrstev prostřednictvím šetrně kontrolovaného plynování baterie. Tato reakce je rovněž závislá na teplotě a je kompenzována prostřednictvím vestavěného teplotního čidla. Solární kontrolér je vhodný k nabíjení olověných-kyselinových, olověných-rounových, jakož i olověných-gelových akumulátorových baterií, jelikož prahy ve dně byly zvoleny tak, aby se prováděla rekombinace vodíku v rámci uzavřených článků bez detekce přetlakového ventilu. KOMPENZACE TEPLOTY Integrované teplotní čidlo pečuje o optimální přizpůsobení nabíjecího koncového napětí na okolní teplotu baterie. Proto by měly být regulátor a baterie ve stejné místnosti.

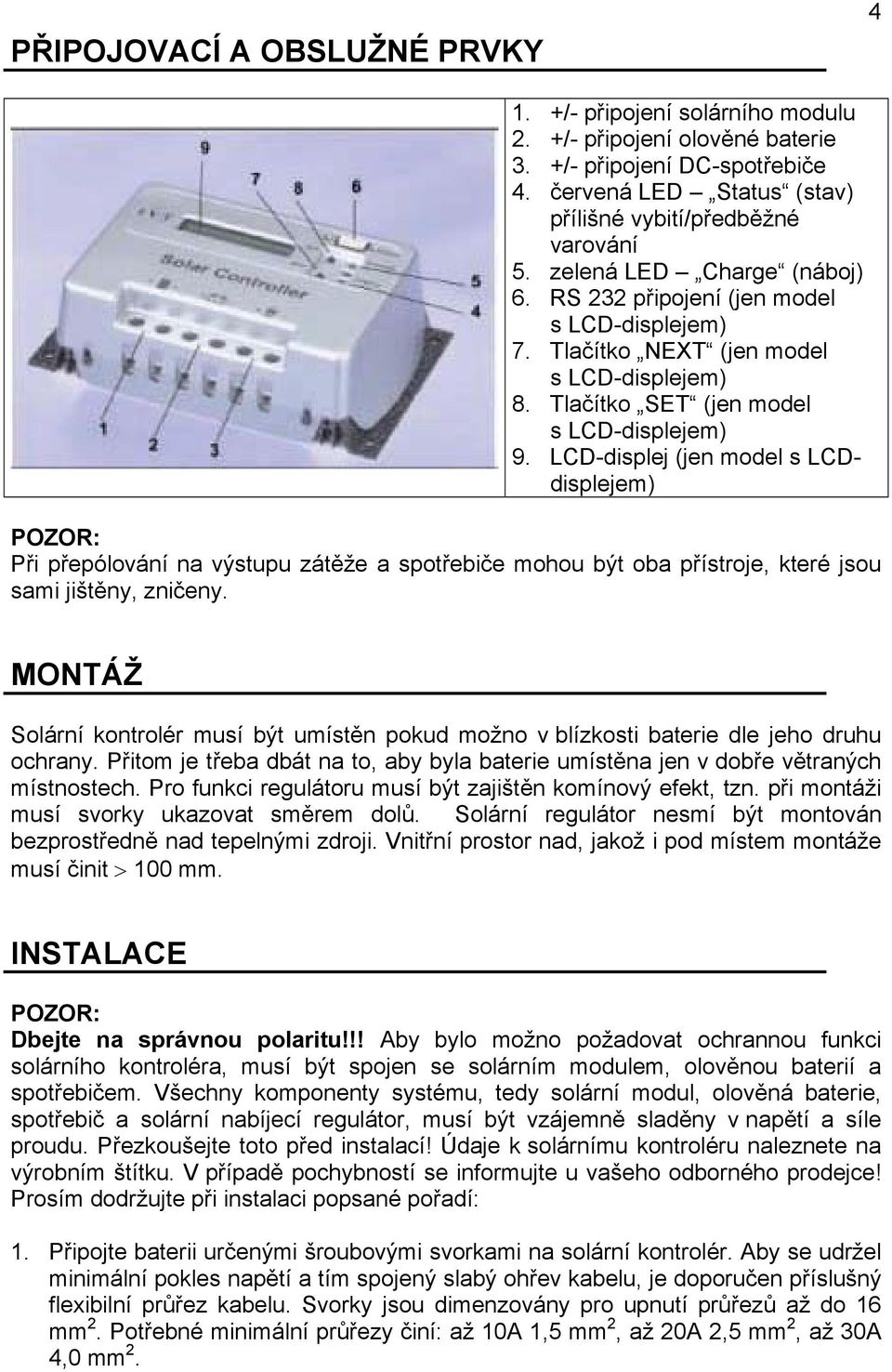

4 PŘIPOJOVACÍ A OBSLUŽNÉ PRVKY /- připojení solárního modulu 2. +/- připojení olověné baterie 3. +/- připojení DC-spotřebiče 4. červená LED Status (stav) přílišné vybití/předběžné varování 5. zelená LED Charge (náboj) 6. RS 232 připojení (jen model s LCD-displejem) 7. Tlačítko NEXT (jen model s LCD-displejem) 8. Tlačítko SET (jen model s LCD-displejem) 9. LCD-displej (jen model s LCDdisplejem) POZOR: Při přepólování na výstupu zátěže a spotřebiče mohou být oba přístroje, které jsou sami jištěny, zničeny. MONTÁŽ Solární kontrolér musí být umístěn pokud možno v blízkosti baterie dle jeho druhu ochrany. Přitom je třeba dbát na to, aby byla baterie umístěna jen v dobře větraných místnostech. Pro funkci regulátoru musí být zajištěn komínový efekt, tzn. při montáži musí svorky ukazovat směrem dolů. Solární regulátor nesmí být montován bezprostředně nad tepelnými zdroji. Vnitřní prostor nad, jakož i pod místem montáže musí činit > 100 mm. INSTALACE POZOR: Dbejte na správnou polaritu!!! Aby bylo možno požadovat ochrannou funkci solárního kontroléra, musí být spojen se solárním modulem, olověnou baterií a spotřebičem. Všechny komponenty systému, tedy solární modul, olověná baterie, spotřebič a solární nabíjecí regulátor, musí být vzájemně sladěny v napětí a síle proudu. Přezkoušejte toto před instalací! Údaje k solárnímu kontroléru naleznete na výrobním štítku. V případě pochybností se informujte u vašeho odborného prodejce! Prosím dodržujte při instalaci popsané pořadí: 1. Připojte baterii určenými šroubovými svorkami na solární kontrolér. Aby se udržel minimální pokles napětí a tím spojený slabý ohřev kabelu, je doporučen příslušný flexibilní průřez kabelu. Svorky jsou dimenzovány pro upnutí průřezů až do 16 mm 2. Potřebné minimální průřezy činí: až 10A 1,5 mm 2, až 20A 2,5 mm 2, až 30A 4,0 mm 2.

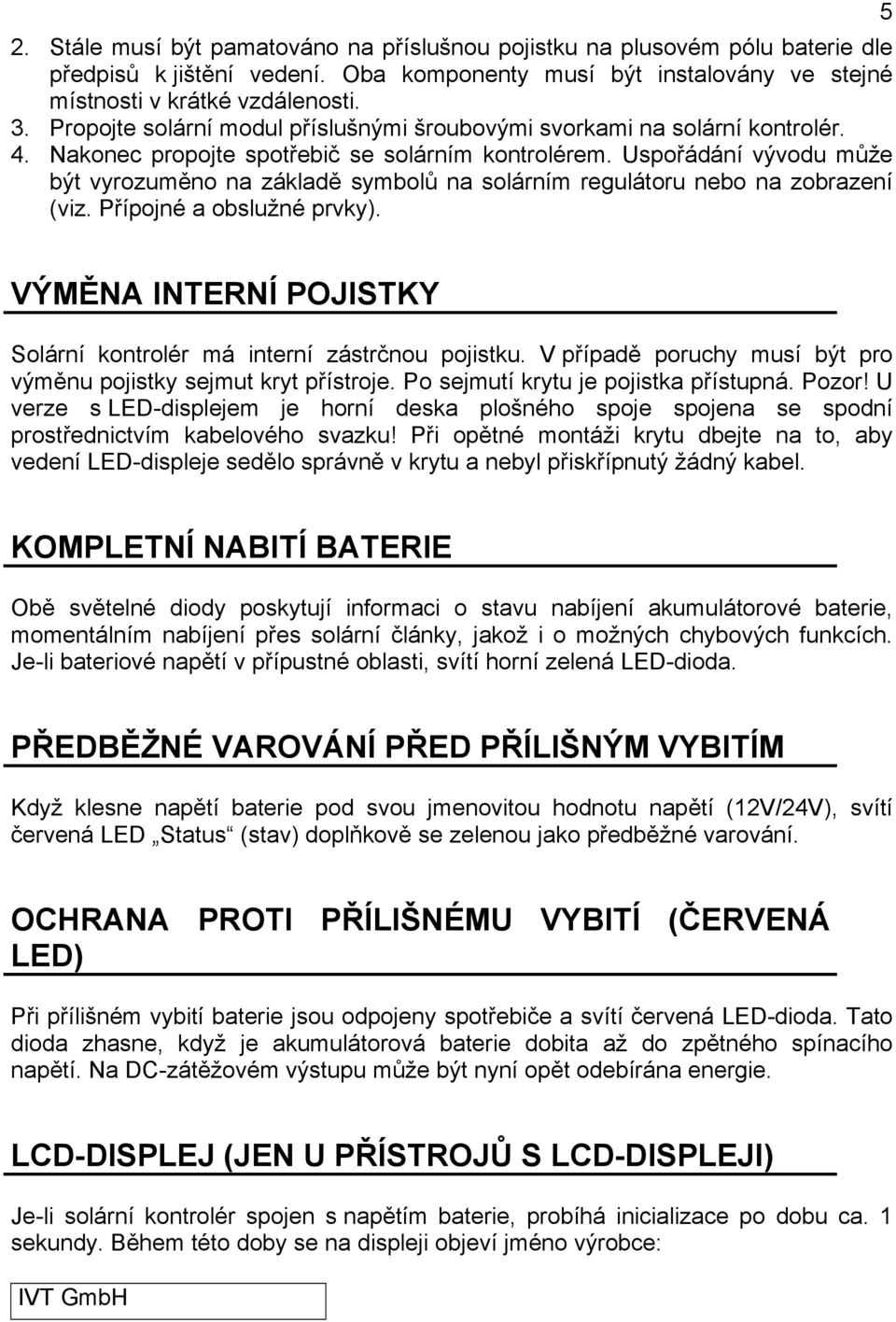

5 2. Stále musí být pamatováno na příslušnou pojistku na plusovém pólu baterie dle předpisů k jištění vedení. Oba komponenty musí být instalovány ve stejné místnosti v krátké vzdálenosti. 3. Propojte solární modul příslušnými šroubovými svorkami na solární kontrolér. 4. Nakonec propojte spotřebič se solárním kontrolérem. Uspořádání vývodu může být vyrozuměno na základě symbolů na solárním regulátoru nebo na zobrazení (viz. Přípojné a obslužné prvky). 5 VÝMĚNA INTERNÍ POJISTKY Solární kontrolér má interní zástrčnou pojistku. V případě poruchy musí být pro výměnu pojistky sejmut kryt přístroje. Po sejmutí krytu je pojistka přístupná. Pozor! U verze s LED-displejem je horní deska plošného spoje spojena se spodní prostřednictvím kabelového svazku! Při opětné montáži krytu dbejte na to, aby vedení LED-displeje sedělo správně v krytu a nebyl přiskřípnutý žádný kabel. KOMPLETNÍ NABITÍ BATERIE Obě světelné diody poskytují informaci o stavu nabíjení akumulátorové baterie, momentálním nabíjení přes solární články, jakož i o možných chybových funkcích. Je-li bateriové napětí v přípustné oblasti, svítí horní zelená LED-dioda. PŘEDBĚŽNÉ VAROVÁNÍ PŘED PŘÍLIŠNÝM VYBITÍM Když klesne napětí baterie pod svou jmenovitou hodnotu napětí (12V/24V), svítí červená LED Status (stav) doplňkově se zelenou jako předběžné varování. OCHRANA PROTI PŘÍLIŠNÉMU VYBITÍ (ČERVENÁ LED) Při přílišném vybití baterie jsou odpojeny spotřebiče a svítí červená LED-dioda. Tato dioda zhasne, když je akumulátorová baterie dobita až do zpětného spínacího napětí. Na DC-zátěžovém výstupu může být nyní opět odebírána energie. LCD-DISPLEJ (JEN U PŘÍSTROJŮ S LCD-DISPLEJI) Je-li solární kontrolér spojen s napětím baterie, probíhá inicializace po dobu ca. 1 sekundy. Během této doby se na displeji objeví jméno výrobce: IVT GmbH

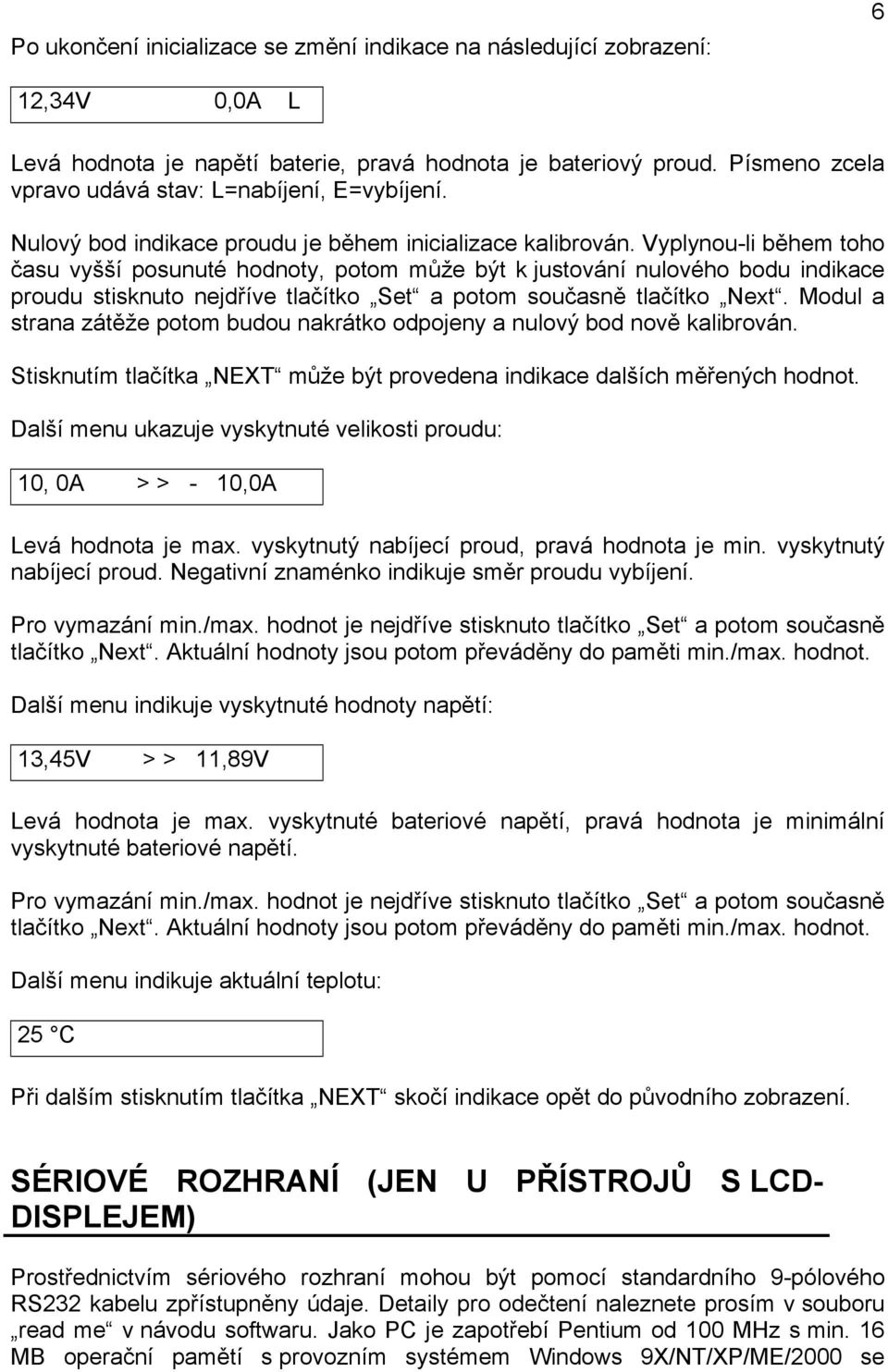

6 Po ukončení inicializace se změní indikace na následující zobrazení: 6 12,34V 0,0A L Levá hodnota je napětí baterie, pravá hodnota je bateriový proud. Písmeno zcela vpravo udává stav: L=nabíjení, E=vybíjení. Nulový bod indikace proudu je během inicializace kalibrován. Vyplynou-li během toho času vyšší posunuté hodnoty, potom může být k justování nulového bodu indikace proudu stisknuto nejdříve tlačítko Set a potom současně tlačítko Next. Modul a strana zátěže potom budou nakrátko odpojeny a nulový bod nově kalibrován. Stisknutím tlačítka NEXT může být provedena indikace dalších měřených hodnot. Další menu ukazuje vyskytnuté velikosti proudu: 10, 0A > > - 10,0A Levá hodnota je max. vyskytnutý nabíjecí proud, pravá hodnota je min. vyskytnutý nabíjecí proud. Negativní znaménko indikuje směr proudu vybíjení. Pro vymazání min./max. hodnot je nejdříve stisknuto tlačítko Set a potom současně tlačítko Next. Aktuální hodnoty jsou potom převáděny do paměti min./max. hodnot. Další menu indikuje vyskytnuté hodnoty napětí: 13,45V > > 11,89V Levá hodnota je max. vyskytnuté bateriové napětí, pravá hodnota je minimální vyskytnuté bateriové napětí. Pro vymazání min./max. hodnot je nejdříve stisknuto tlačítko Set a potom současně tlačítko Next. Aktuální hodnoty jsou potom převáděny do paměti min./max. hodnot. Další menu indikuje aktuální teplotu: 25 C Při dalším stisknutím tlačítka NEXT skočí indikace opět do původního zobrazení. SÉRIOVÉ ROZHRANÍ (JEN U PŘÍSTROJŮ S LCD- DISPLEJEM) Prostřednictvím sériového rozhraní mohou být pomocí standardního 9-pólového RS232 kabelu zpřístupněny údaje. Detaily pro odečtení naleznete prosím v souboru read me v návodu softwaru. Jako PC je zapotřebí Pentium od 100 MHz s min. 16 MB operační pamětí s provozním systémem Windows 9X/NT/XP/ME/2000 se

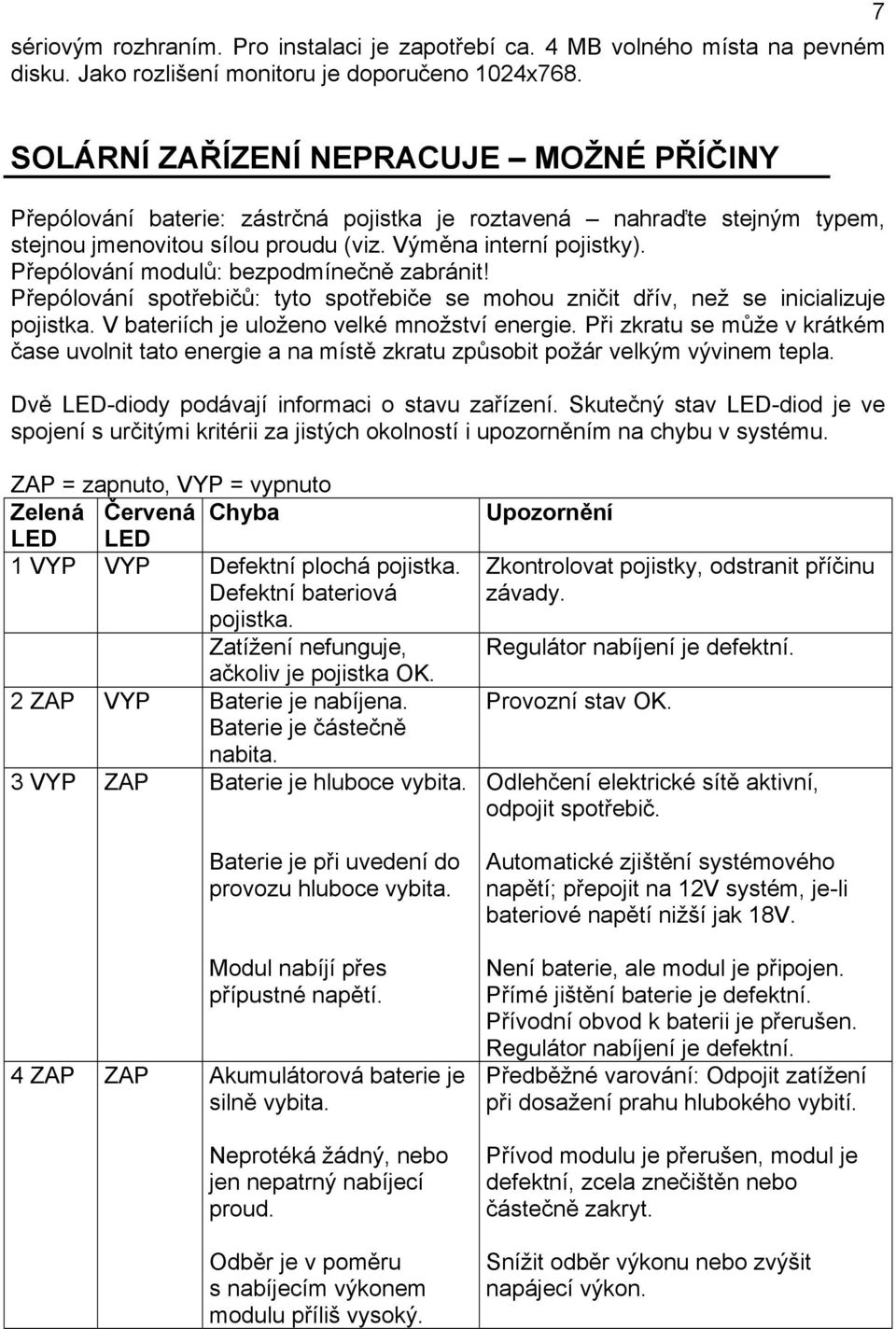

7 sériovým rozhraním. Pro instalaci je zapotřebí ca. 4 MB volného místa na pevném disku. Jako rozlišení monitoru je doporučeno 1024x SOLÁRNÍ ZAŘÍZENÍ NEPRACUJE MOŽNÉ PŘÍČINY Přepólování baterie: zástrčná pojistka je roztavená nahraďte stejným typem, stejnou jmenovitou sílou proudu (viz. Výměna interní pojistky). Přepólování modulů: bezpodmínečně zabránit! Přepólování spotřebičů: tyto spotřebiče se mohou zničit dřív, než se inicializuje pojistka. V bateriích je uloženo velké množství energie. Při zkratu se může v krátkém čase uvolnit tato energie a na místě zkratu způsobit požár velkým vývinem tepla. Dvě LED-diody podávají informaci o stavu zařízení. Skutečný stav LED-diod je ve spojení s určitými kritérii za jistých okolností i upozorněním na chybu v systému. ZAP = zapnuto, VYP = vypnuto Zelená LED Červená Chyba LED 1 VYP VYP Defektní plochá pojistka. Defektní bateriová pojistka. Zatížení nefunguje, ačkoliv je pojistka OK. 2 ZAP VYP Baterie je nabíjena. Baterie je částečně nabita. 3 VYP ZAP Baterie je hluboce vybita. Baterie je při uvedení do provozu hluboce vybita. Modul nabíjí přes přípustné napětí. 4 ZAP ZAP Akumulátorová baterie je silně vybita. Neprotéká žádný, nebo jen nepatrný nabíjecí proud. Odběr je v poměru s nabíjecím výkonem modulu příliš vysoký. Upozornění Zkontrolovat pojistky, odstranit příčinu závady. Regulátor nabíjení je defektní. Provozní stav OK. Odlehčení elektrické sítě aktivní, odpojit spotřebič. Automatické zjištění systémového napětí; přepojit na 12V systém, je-li bateriové napětí nižší jak 18V. Není baterie, ale modul je připojen. Přímé jištění baterie je defektní. Přívodní obvod k baterii je přerušen. Regulátor nabíjení je defektní. Předběžné varování: Odpojit zatížení při dosažení prahu hlubokého vybití. Přívod modulu je přerušen, modul je defektní, zcela znečištěn nebo částečně zakryt. Snížit odběr výkonu nebo zvýšit napájecí výkon.

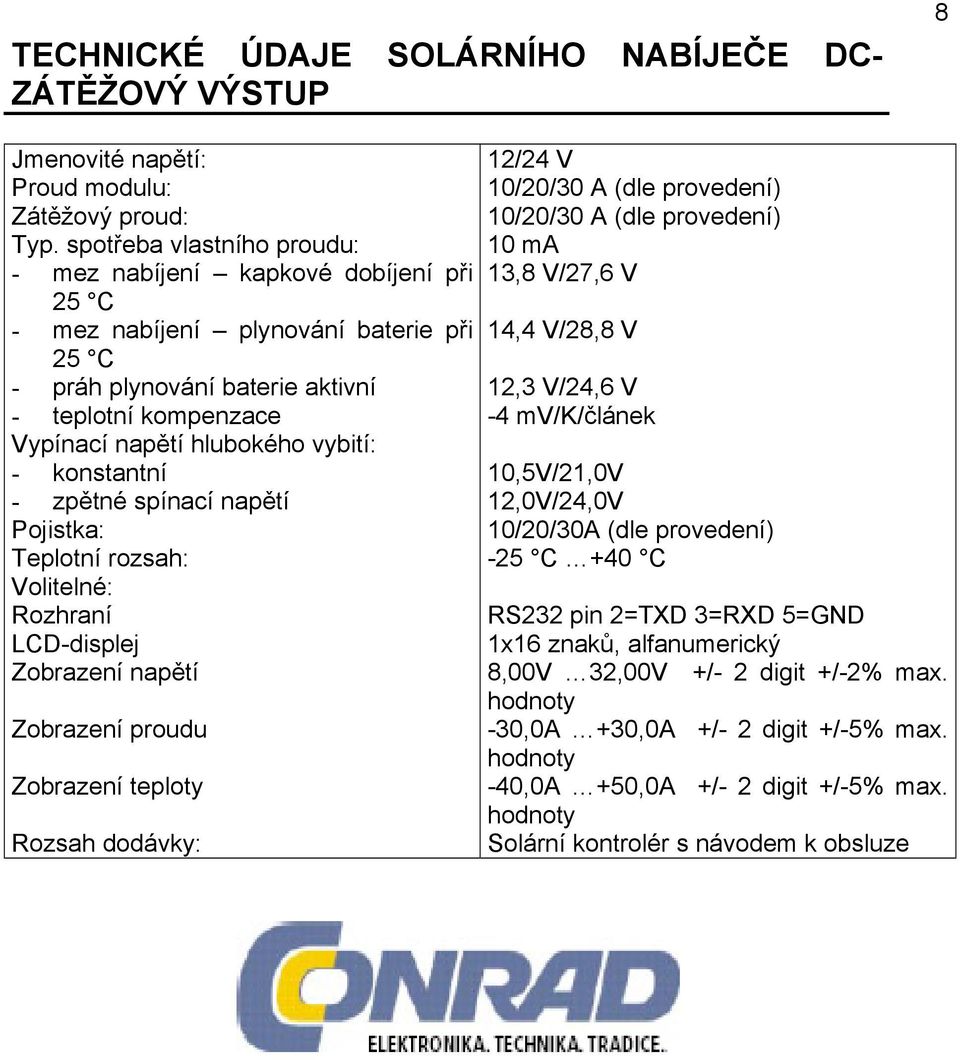

8 TECHNICKÉ ÚDAJE SOLÁRNÍHO NABÍJEČE DC- ZÁTĚŽOVÝ VÝSTUP 8 Jmenovité napětí: Proud modulu: Zátěžový proud: Typ. spotřeba vlastního proudu: - mez nabíjení kapkové dobíjení při 25 C - mez nabíjení plynování baterie při 25 C - práh plynování baterie aktivní - teplotní kompenzace Vypínací napětí hlubokého vybití: - konstantní - zpětné spínací napětí Pojistka: Teplotní rozsah: Volitelné: Rozhraní LCD-displej Zobrazení napětí Zobrazení proudu Zobrazení teploty Rozsah dodávky: 12/24 V 10/20/30 A (dle provedení) 10/20/30 A (dle provedení) 10 ma 13,8 V/27,6 V 14,4 V/28,8 V 12,3 V/24,6 V -4 mv/k/článek 10,5V/21,0V 12,0V/24,0V 10/20/30A (dle provedení) -25 C +40 C RS232 pin 2=TXD 3=RXD 5=GND 1x16 znaků, alfanumerický 8,00V 32,00V +/- 2 digit +/-2% max. hodnoty -30,0A +30,0A +/- 2 digit +/-5% max. hodnoty -40,0A +50,0A +/- 2 digit +/-5% max. hodnoty Solární kontrolér s návodem k obsluze
