1 Schiedel ICS Montážní návod Třísložkový nerezový komín Part of the BRAAS MONIER BUILDING GROUP

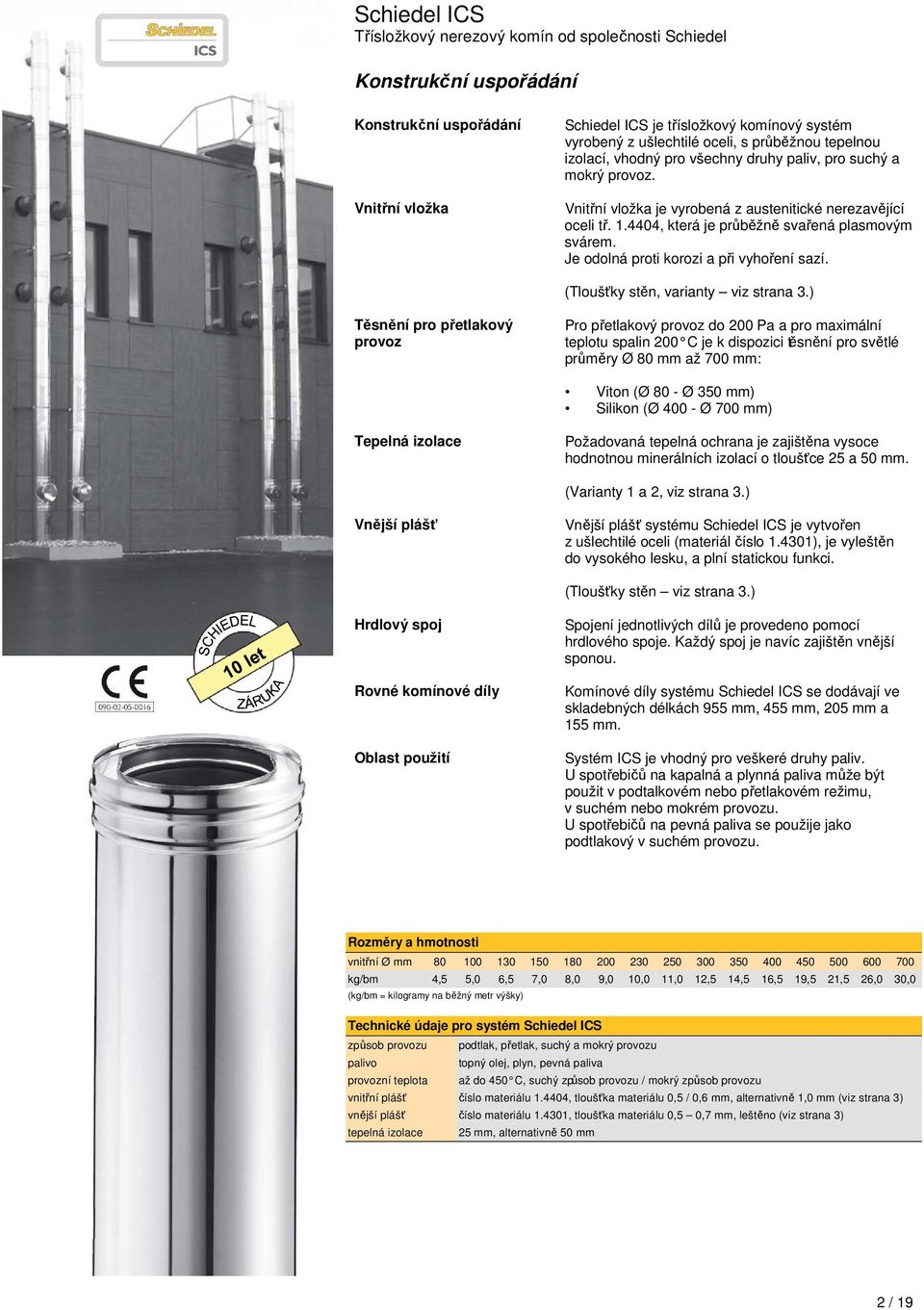

2 Schiedel ICS Třísložkový nerezový komín od společnosti Schiedel Konstrukční uspořádání Konstrukční uspořádání Vnitřní vložka Schiedel ICS je třísložkový komínový systém vyrobený z ušlechtilé oceli, s průběžnou tepelnou izolací, vhodný pro všechny druhy paliv, pro suchý a mokrý provoz. Vnitřní vložka je vyrobená z austenitické nerezavějící oceli tř. 4404, která je průběžně svařená plasmovým svárem. Je odolná proti korozi a při vyhoření sazí. (Tloušťky stěn, varianty viz strana ) Těsnění pro přetlakový provoz Pro přetlakový provoz do 200 Pa a pro maximální teplotu spalin 200 C je k dispozici těsnění pro světlé průměry Ø 80 mm až 700 mm: Viton (Ø 80 - Ø 350 mm) Silikon (Ø Ø 700 mm) Tepelná izolace Požadovaná tepelná ochrana je zajištěna vysoce hodnotnou minerálních izolací o tloušťce 25 a 50 mm. (Varianty 1 a 2, viz strana ) Vnější plášť Vnější plášť systému Schiedel ICS je vytvořen z ušlechtilé oceli (materiál číslo 4301), je vyleštěn do vysokého lesku, a plní statickou funkci. (Tloušťky stěn viz strana ) Hrdlový spoj Rovné komínové díly Oblast použití Spojení jednotlivých dílů je provedeno pomocí hrdlového spoje. Každý spoj je navíc zajištěn vnější sponou. Komínové díly systému Schiedel ICS se dodávají ve skladebných délkách 955 mm, 455 mm, 205 mm a 155 mm. Systém ICS je vhodný pro veškeré druhy paliv. U spotřebičů na kapalná a plynná paliva může být použit v podtalkovém nebo přetlakovém režimu, v suchém nebo mokrém provozu. U spotřebičů na pevná paliva se použije jako podtlakový v suchém provozu. Rozměry a hmotnosti vnitřní Ø mm kg/bm 4,5 5,0 6,5 7,0 8,0 9,0 10,0 11,0 12,5 14,5 16,5 19,5 21,5 26,0 30,0 (kg/bm = kilogramy na běžný metr výšky) Technické údaje pro systém Schiedel ICS způsob provozu podtlak, přetlak, suchý a mokrý provozu palivo topný olej, plyn, pevná paliva provozní teplota až do 450 C, suchý způsob provozu / mokrý způsob provozu vnitřní plášť číslo materiálu 4404, tloušťka materiálu 0,5 / 0,6 mm, alternativně 1,0 mm (viz strana 3) vnější plášť číslo materiálu 4301, tloušťka materiálu 0,5 0,7 mm, leštěno (viz strana 3) tepelná izolace 25 mm, alternativně 50 mm 2 / 19

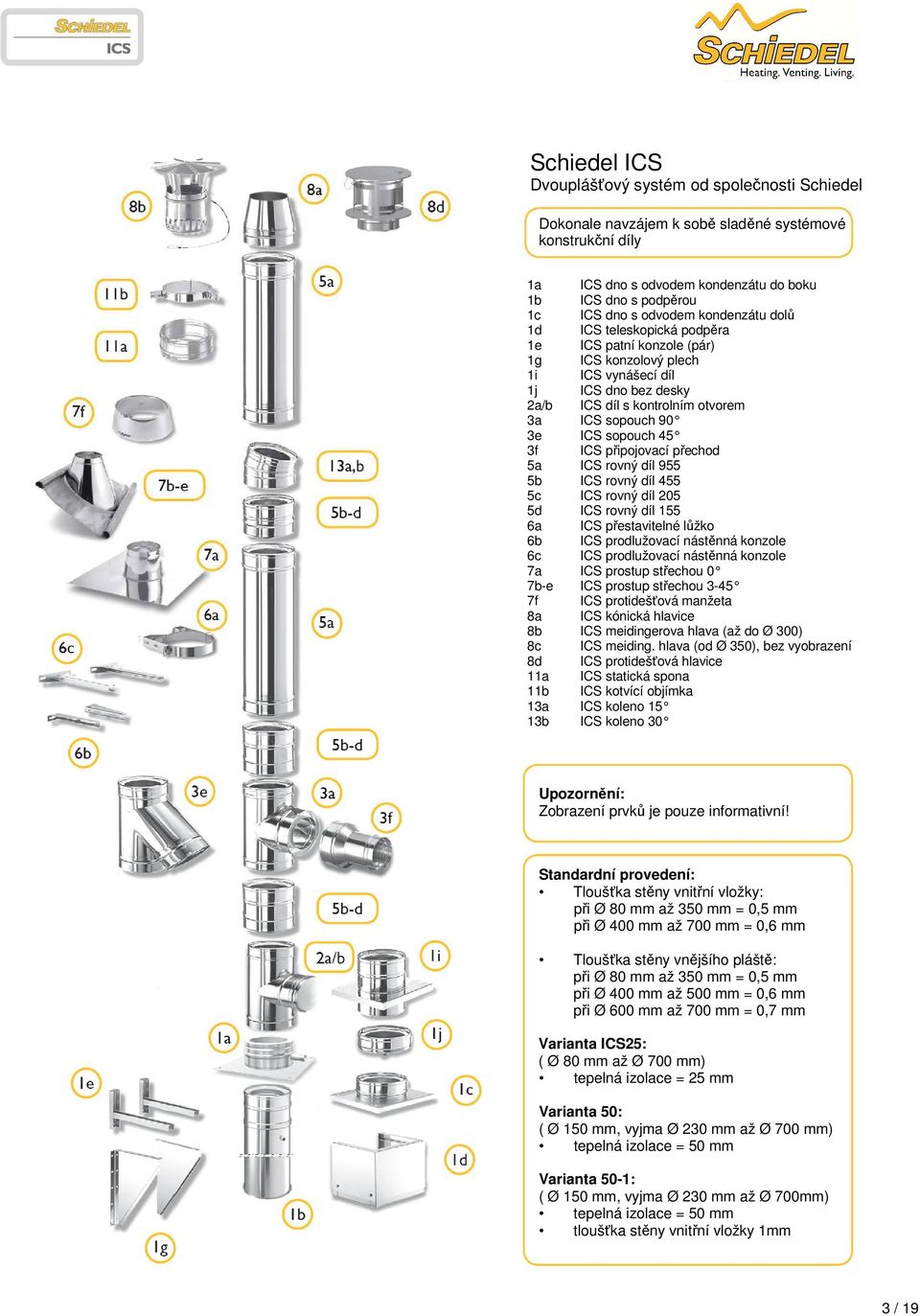

3 Schiedel ICS Dvouplášťový systém od společnosti Schiedel Dokonale navzájem k sobě sladěné systémové konstrukční díly 1a ICS dno s odvodem kondenzátu do boku 1b ICS dno s podpěrou 1c ICS dno s odvodem kondenzátu dolů 1d ICS teleskopická podpěra 1e ICS patní konzole (pár) 1g ICS konzolový plech 1i ICS vynášecí díl 1j ICS dno bez desky 2a/b ICS díl s kontrolním otvorem 3a ICS sopouch 90 3e ICS sopouch 45 3f ICS připojovací přechod 5a ICS rovný díl 955 5b ICS rovný díl 455 5c ICS rovný díl 205 5d ICS rovný díl 155 6a ICS přestavitelné lůžko 6b ICS prodlužovací nástěnná konzole 6c ICS prodlužovací nástěnná konzole 7a ICS prostup střechou 0 7b-e ICS prostup střechou f ICS protidešťová manžeta 8a ICS kónická hlavice 8b ICS meidingerova hlava (až do Ø 300) 8c ICS meiding. hlava (od Ø 350), bez vyobrazení 8d ICS protidešťová hlavice 11a ICS statická spona 11b ICS kotvící objímka 13a ICS koleno 15 13b ICS koleno 30 Upozornění: Zobrazení prvků je pouze informativní! Standardní provedení: Tloušťka stěny vnitřní vložky: při Ø 80 mm až 350 mm = 0,5 mm při Ø 400 mm až 700 mm = 0,6 mm Tloušťka stěny vnějšího pláště: při Ø 80 mm až 350 mm = 0,5 mm při Ø 400 mm až 500 mm = 0,6 mm při Ø 600 mm až 700 mm = 0,7 mm Varianta ICS25: ( Ø 80 mm až Ø 700 mm) tepelná izolace = 25 mm Varianta 50: ( Ø 150 mm, vyjma Ø 230 mm až Ø 700 mm) tepelná izolace = 50 mm Varianta 50-1: ( Ø 150 mm, vyjma Ø 230 mm až Ø 700mm) tepelná izolace = 50 mm tloušťka stěny vnitřní vložky 1mm 3 / 19

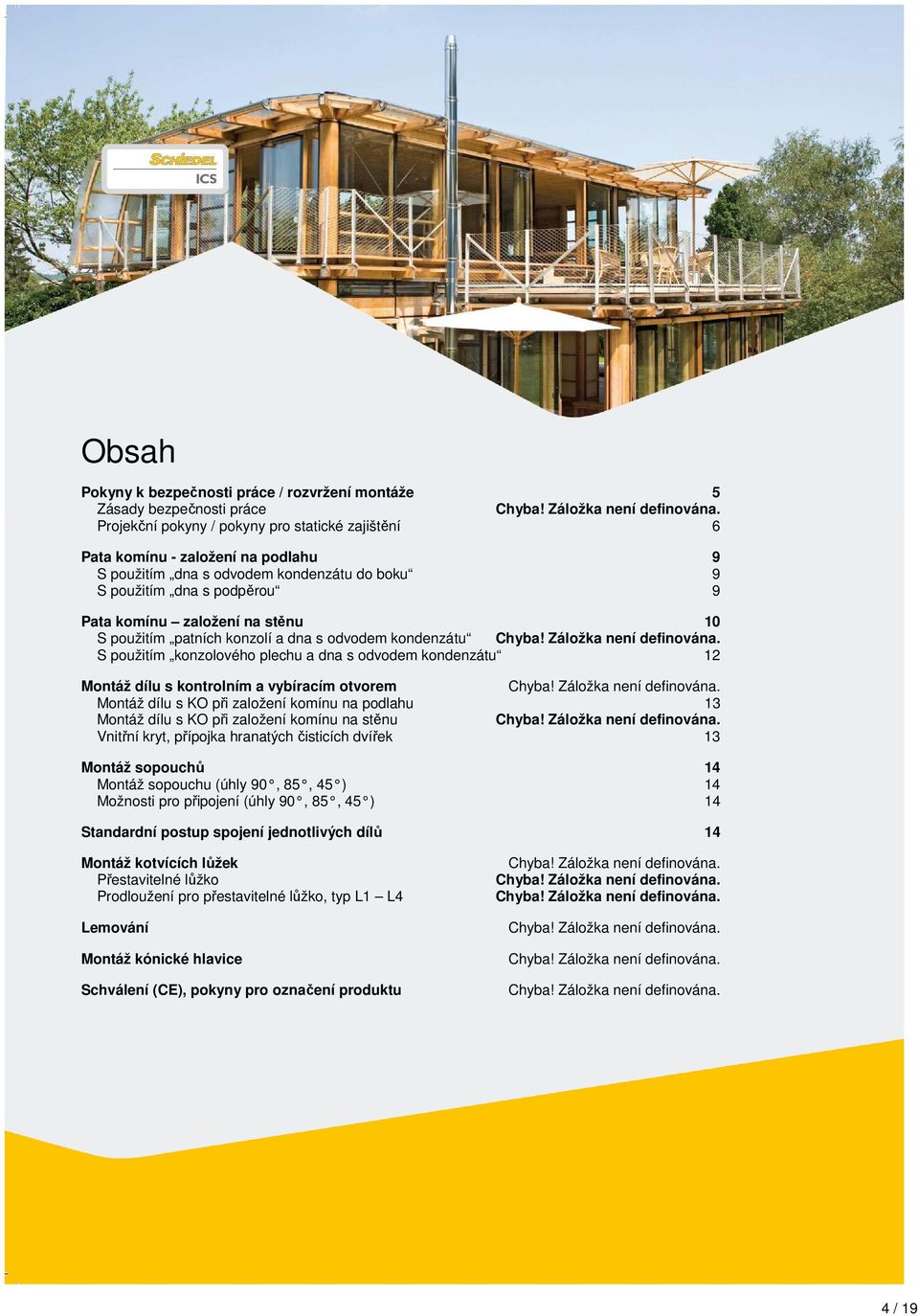

4 Obsah Pokyny k bezpečnosti práce / rozvržení montáže 5 Zásady bezpečnosti práce Chyba! Záložka není definována. Projekční pokyny / pokyny pro statické zajištění 6 Pata komínu - založení na podlahu 9 S použitím dna s odvodem kondenzátu do boku 9 S použitím dna s podpěrou 9 Pata komínu založení na stěnu 10 S použitím patních konzolí a dna s odvodem kondenzátu Chyba! Záložka není definována. S použitím konzolového plechu a dna s odvodem kondenzátu 12 Montáž dílu s kontrolním a vybíracím otvorem Chyba! Záložka není definována. Montáž dílu s KO při založení komínu na podlahu 13 Montáž dílu s KO při založení komínu na stěnu Chyba! Záložka není definována. Vnitřní kryt, přípojka hranatých čisticích dvířek 13 Montáž sopouchů 14 Montáž sopouchu (úhly 90, 85, 45 ) 14 Možnosti pro připojení (úhly 90, 85, 45 ) 14 Standardní postup spojení jednotlivých dílů 14 Montáž kotvících lůžek Přestavitelné lůžko Prodloužení pro přestavitelné lůžko, typ L1 L4 Lemování Montáž kónické hlavice Schválení (CE), pokyny pro označení produktu Chyba! Záložka není definována. Chyba! Záložka není definována. Chyba! Záložka není definována. Chyba! Záložka není definována. Chyba! Záložka není definována. Chyba! Záložka není definována. 4 / 19

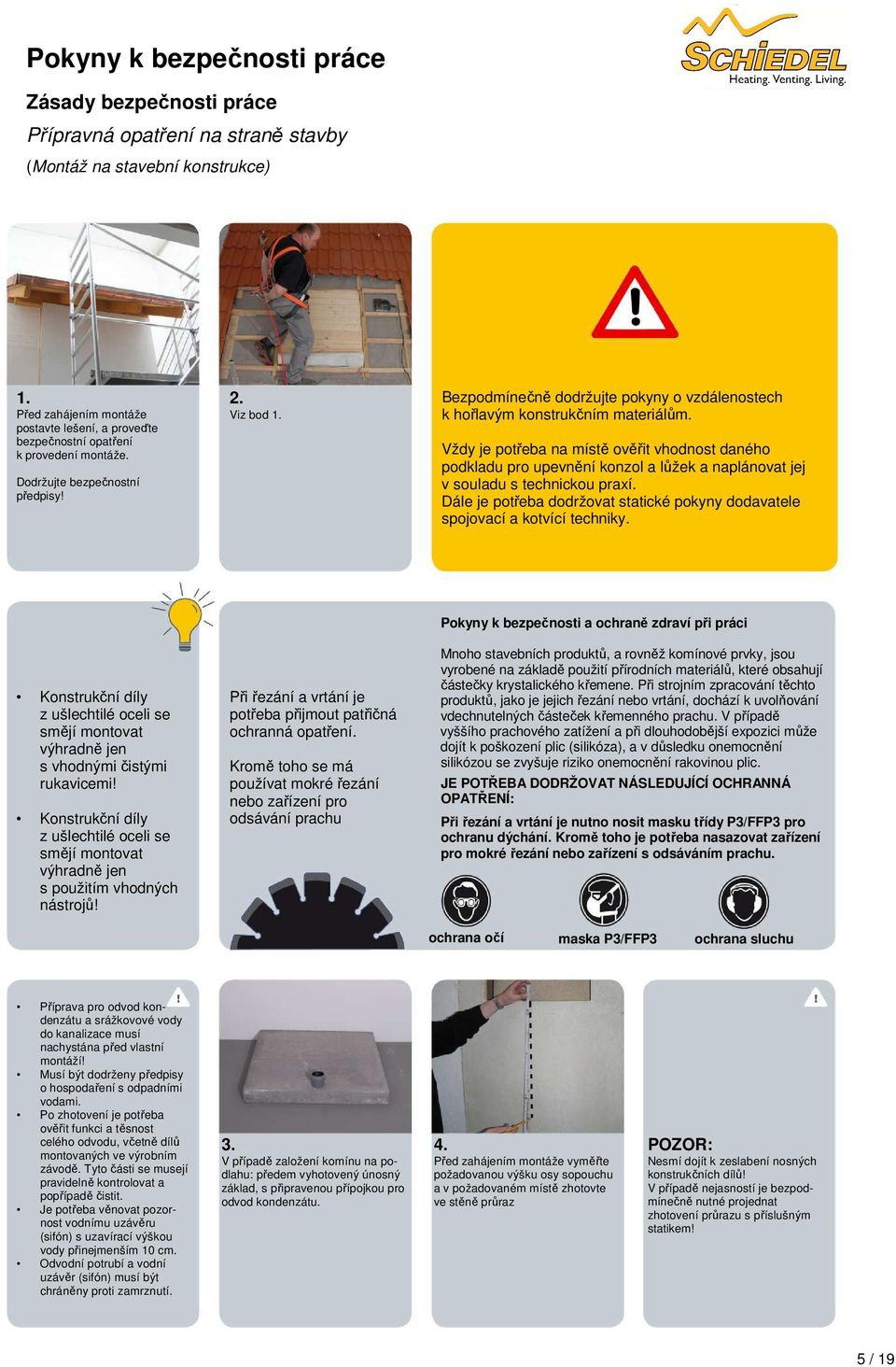

5 Pokyny k bezpečnosti práce Zásady bezpečnosti práce Přípravná opatření na straně stavby (Montáž na stavební konstrukce) Před zahájením montáže postavte lešení, a proveďte bezpečnostní opatření k provedení montáže. Dodržujte bezpečnostní předpisy! Viz bod Bezpodmínečně dodržujte pokyny o vzdálenostech k hořlavým konstrukčním materiálům. Vždy je potřeba na místě ověřit vhodnost daného podkladu pro upevnění konzol a lůžek a naplánovat jej v souladu s technickou praxí. Dále je potřeba dodržovat statické pokyny dodavatele spojovací a kotvící techniky. Konstrukční díly z ušlechtilé oceli se smějí montovat výhradně jen s vhodnými čistými rukavicemi! Konstrukční díly z ušlechtilé oceli se smějí montovat výhradně jen s použitím vhodných nástrojů! Při řezání a vrtání je potřeba přijmout patřičná ochranná opatření. Kromě toho se má používat mokré řezání nebo zařízení pro odsávání prachu Pokyny k bezpečnosti a ochraně zdraví při práci Mnoho stavebních produktů, a rovněž komínové prvky, jsou vyrobené na základě použití přírodních materiálů, které obsahují částečky krystalického křemene. Při strojním zpracování těchto produktů, jako je jejich řezání nebo vrtání, dochází k uvolňování vdechnutelných částeček křemenného prachu. V případě vyššího prachového zatížení a při dlouhodobější expozici může dojít k poškození plic (silikóza), a v důsledku onemocnění silikózou se zvyšuje riziko onemocnění rakovinou plic. JE POTŘEBA DODRŽOVAT NÁSLEDUJÍCÍ OCHRANNÁ OPATŘENÍ: Při řezání a vrtání je nutno nosit masku třídy P3/FFP3 pro ochranu dýchání. Kromě toho je potřeba nasazovat zařízení pro mokré řezání nebo zařízení s odsáváním prachu. ochrana očí maska P3/FFP3 ochrana sluchu Příprava pro odvod kondenzátu a srážkovové vody do kanalizace musí nachystána před vlastní montáží! Musí být dodrženy předpisy o hospodaření s odpadními vodami. Po zhotovení je potřeba ověřit funkci a těsnost celého odvodu, včetně dílů montovaných ve výrobním závodě. Tyto části se musejí pravidelně kontrolovat a popřípadě čistit. Je potřeba věnovat pozornost vodnímu uzávěru (sifón) s uzavírací výškou vody přinejmenším 10 cm. Odvodní potrubí a vodní uzávěr (sifón) musí být chráněny proti zamrznutí. V případě založení komínu na podlahu: předem vyhotovený únosný základ, s připravenou přípojkou pro odvod kondenzátu. 4. Před zahájením montáže vyměřte požadovanou výšku osy sopouchu a v požadovaném místě zhotovte ve stěně průraz POZOR: Nesmí dojít k zeslabení nosných konstrukčních dílů! V případě nejasností je bezpodmínečně nutné projednat zhotovení průrazu s příslušným statikem! 5 / 19

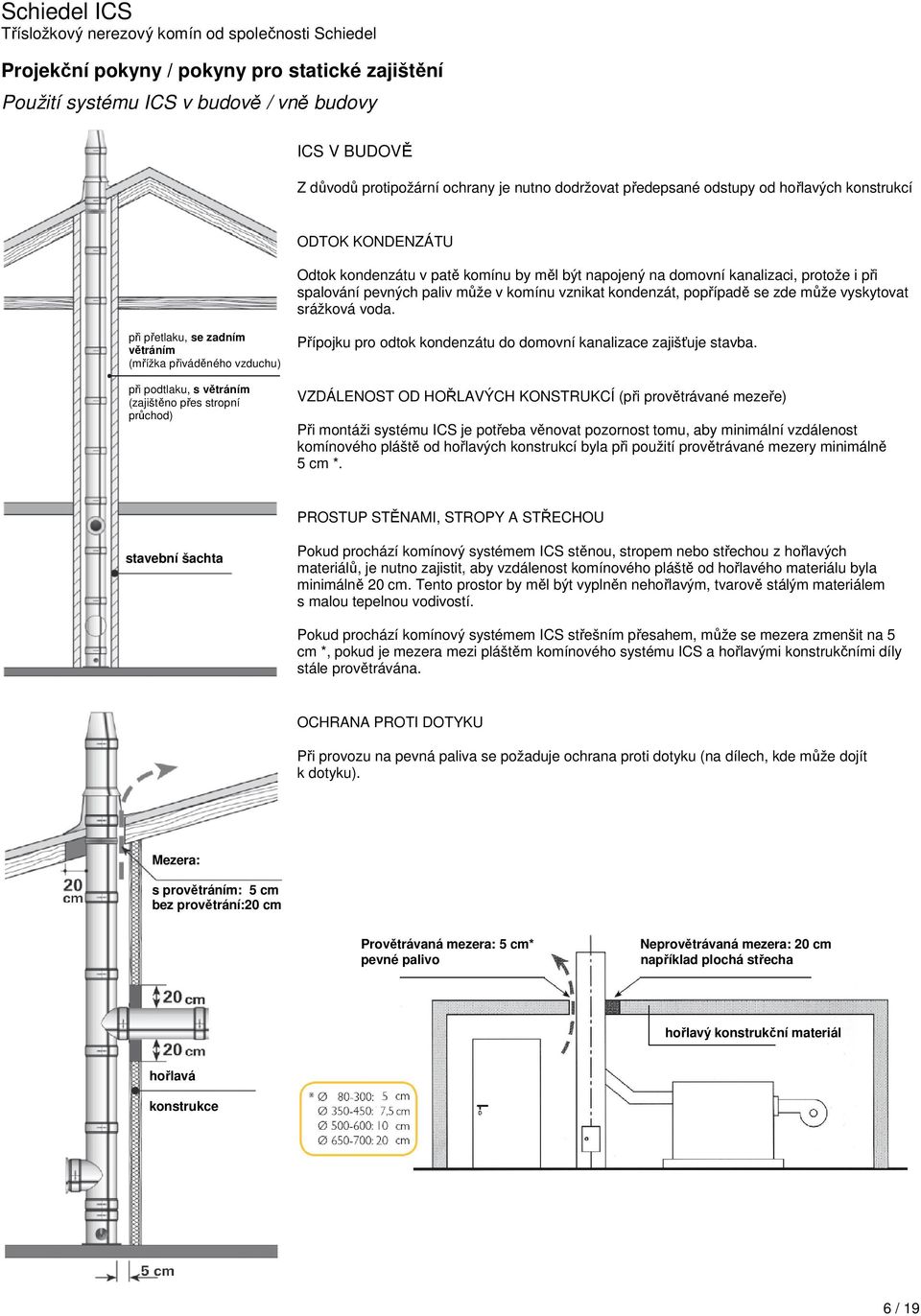

6 Schiedel ICS Třísložkový nerezový komín od společnosti Schiedel Projekční pokyny / pokyny pro statické zajištění Použití systému ICS v budově / vně budovy ICS V BUDOVĚ Z důvodů protipožární ochrany je nutno dodržovat předepsané odstupy od hořlavých konstrukcí ODTOK KONDENZÁTU Odtok kondenzátu v patě komínu by měl být napojený na domovní kanalizaci, protože i při spalování pevných paliv může v komínu vznikat kondenzát, popřípadě se zde může vyskytovat srážková voda. při přetlaku, se zadním větráním (mřížka přiváděného vzduchu) při podtlaku, s větráním (zajištěno přes stropní průchod) Přípojku pro odtok kondenzátu do domovní kanalizace zajišťuje stavba. VZDÁLENOST OD HOŘLAVÝCH KONSTRUKCÍ (při provětrávané mezeře) Při montáži systému ICS je potřeba věnovat pozornost tomu, aby minimální vzdálenost komínového pláště od hořlavých konstrukcí byla při použití provětrávané mezery minimálně 5 cm *. PROSTUP STĚNAMI, STROPY A STŘECHOU stavební šachta Pokud prochází komínový systémem ICS stěnou, stropem nebo střechou z hořlavých materiálů, je nutno zajistit, aby vzdálenost komínového pláště od hořlavého materiálu byla minimálně 20 cm. Tento prostor by měl být vyplněn nehořlavým, tvarově stálým materiálem s malou tepelnou vodivostí. Pokud prochází komínový systémem ICS střešním přesahem, může se mezera zmenšit na 5 cm *, pokud je mezera mezi pláštěm komínového systému ICS a hořlavými konstrukčními díly stále provětrávána. OCHRANA PROTI DOTYKU Při provozu na pevná paliva se požaduje ochrana proti dotyku (na dílech, kde může dojít k dotyku). Mezera: s provětráním: 5 cm bez provětrání:20 cm Provětrávaná mezera: 5 cm* pevné palivo Neprovětrávaná mezera: 20 cm například plochá střecha hořlavý konstrukční materiál hořlavá konstrukce 6 / 19

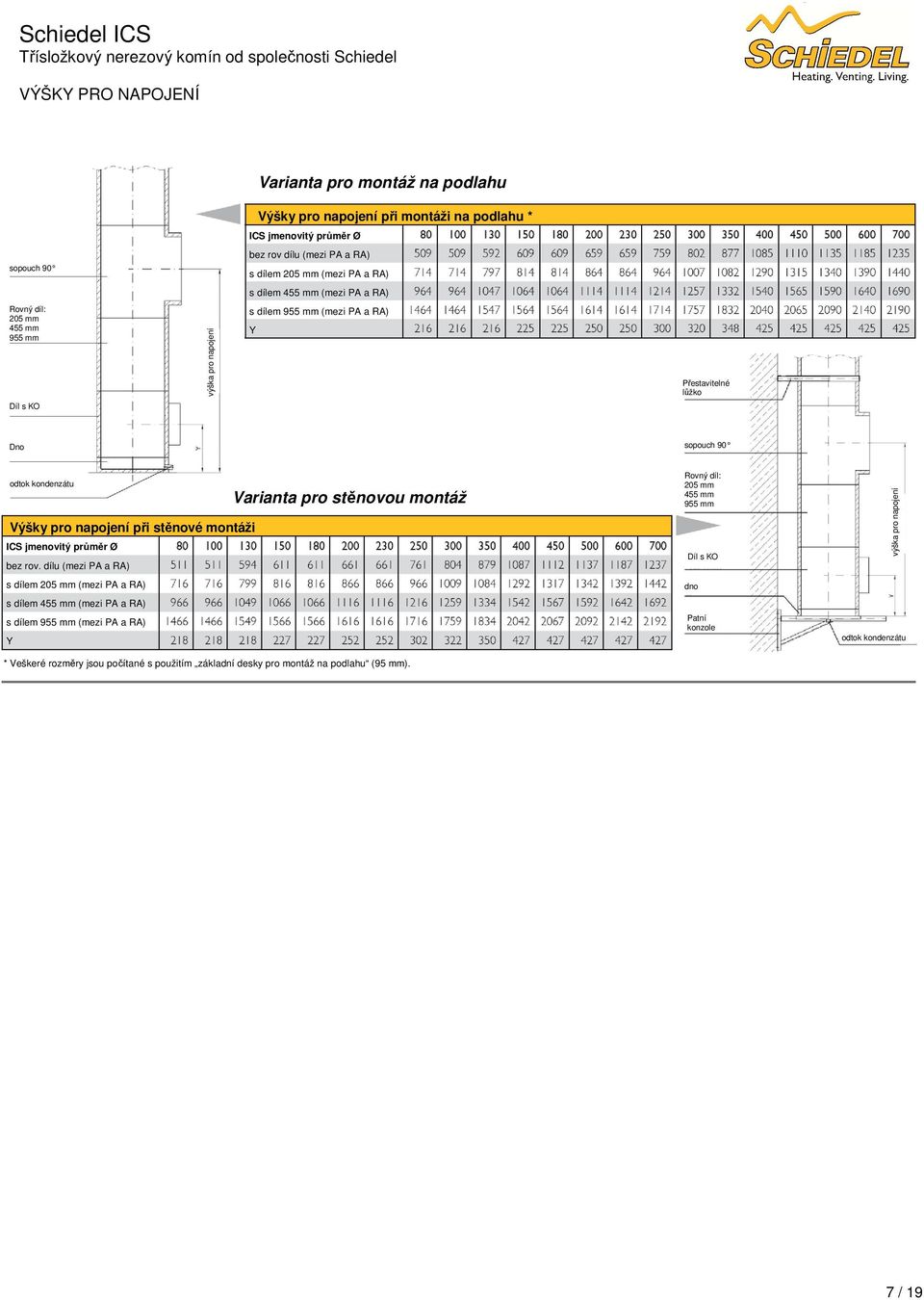

7 Schiedel ICS Třísložkový nerezový komín od společnosti Schiedel VÝŠKY PRO NAPOJENÍ Varianta pro montáž na podlahu Výšky pro napojení při montáži na podlahu * ICS jmenovitý průměr Ø sopouch 90 bez rov dílu (mezi PA a RA) s dílem 205 mm (mezi PA a RA) s dílem 455 mm (mezi PA a RA) Rovný díl: 205 mm 455 mm 955 mm Díl s KO výška pro napojení s dílem 955 mm (mezi PA a RA) Y Přestavitelné lůžko Dno sopouch 90 odtok kondenzátu Výšky pro napojení při stěnové montáži Varianta pro stěnovou montáž ICS jmenovitý průměr Ø bez rov. dílu (mezi PA a RA) s dílem 205 mm (mezi PA a RA) s dílem 455 mm (mezi PA a RA) s dílem 955 mm (mezi PA a RA) Y * Veškeré rozměry jsou počítané s použitím základní desky pro montáž na podlahu (95 mm). Rovný díl: 205 mm 455 mm 955 mm Díl s KO dno Patní konzole výška pro napojení odtok kondenzátu 7 / 19

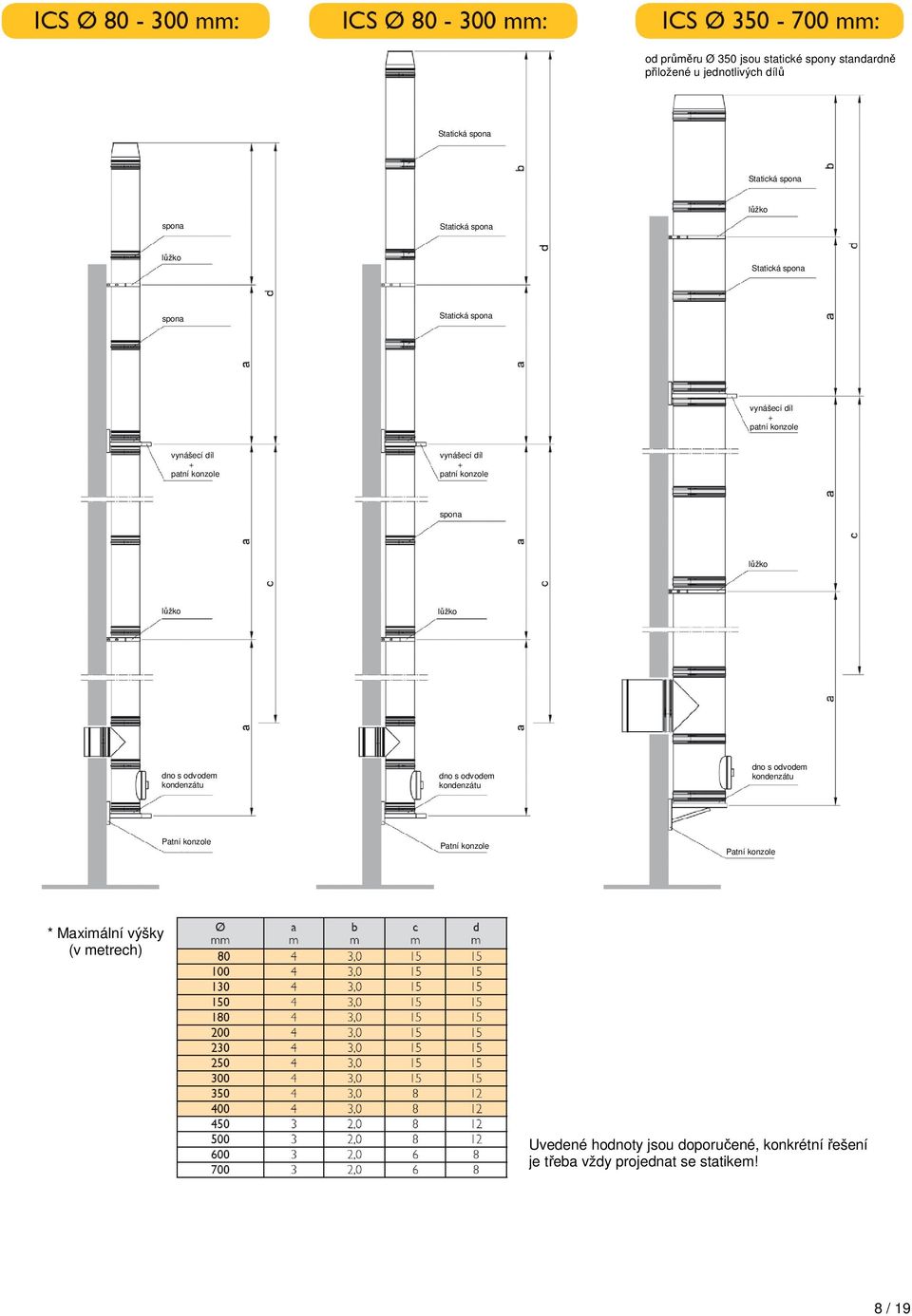

8 od průměru Ø 350 jsou statické spony standardně přiložené u jednotlivých dílů Statická spona Statická spona lůžko spona Statická spona lůžko Statická spona spona Statická spona vynášecí díl + patní konzole vynášecí díl + patní konzole vynášecí díl + patní konzole spona lůžko lůžko lůžko dno s odvodem kondenzátu dno s odvodem kondenzátu dno s odvodem kondenzátu Patní konzole Patní konzole Patní konzole * Maximální výšky (v metrech) Uvedené hodnoty jsou doporučené, konkrétní řešení je třeba vždy projednat se statikem! 8 / 19

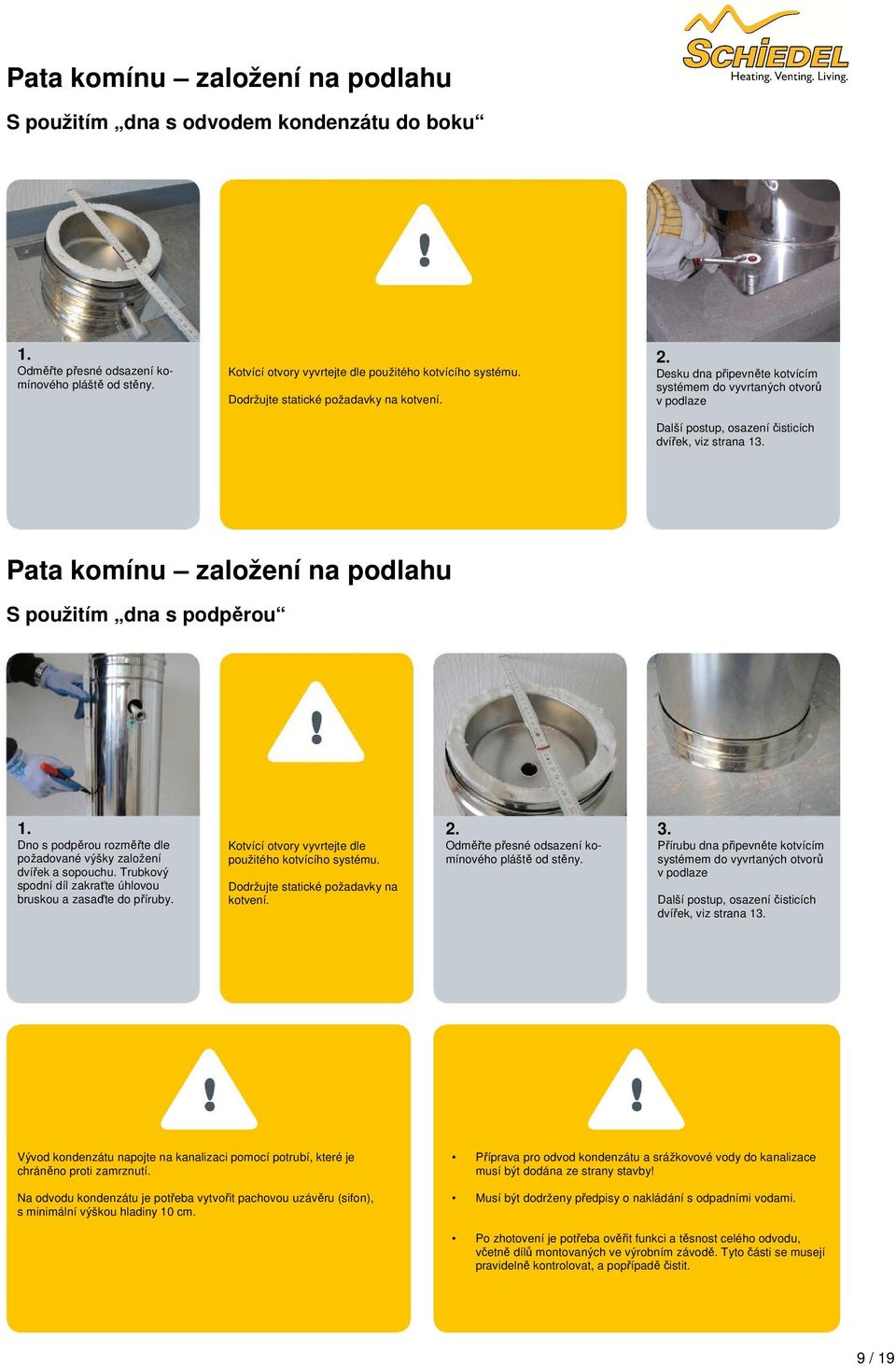

9 Pata komínu založení na podlahu S použitím dna s odvodem kondenzátu do boku Odměřte přesné odsazení komínového pláště od stěny. Kotvící otvory vyvrtejte dle použitého kotvícího systému. Dodržujte statické požadavky na kotvení. Desku dna připevněte kotvícím systémem do vyvrtaných otvorů v podlaze Další postup, osazení čisticích dvířek, viz strana 1 Pata komínu založení na podlahu S použitím dna s podpěrou Dno s podpěrou rozměřte dle požadované výšky založení dvířek a sopouchu. Trubkový spodní díl zakraťte úhlovou bruskou a zasaďte do příruby. Kotvící otvory vyvrtejte dle použitého kotvícího systému. Dodržujte statické požadavky na kotvení. Odměřte přesné odsazení komínového pláště od stěny. Přírubu dna připevněte kotvícím systémem do vyvrtaných otvorů v podlaze Další postup, osazení čisticích dvířek, viz strana 1 Vývod kondenzátu napojte na kanalizaci pomocí potrubí, které je chráněno proti zamrznutí. Na odvodu kondenzátu je potřeba vytvořit pachovou uzávěru (sifon), s minimální výškou hladiny 10 cm. Příprava pro odvod kondenzátu a srážkovové vody do kanalizace musí být dodána ze strany stavby! Musí být dodrženy předpisy o nakládání s odpadními vodami. Po zhotovení je potřeba ověřit funkci a těsnost celého odvodu, včetně dílů montovaných ve výrobním závodě. Tyto části se musejí pravidelně kontrolovat, a popřípadě čistit. 9 / 19

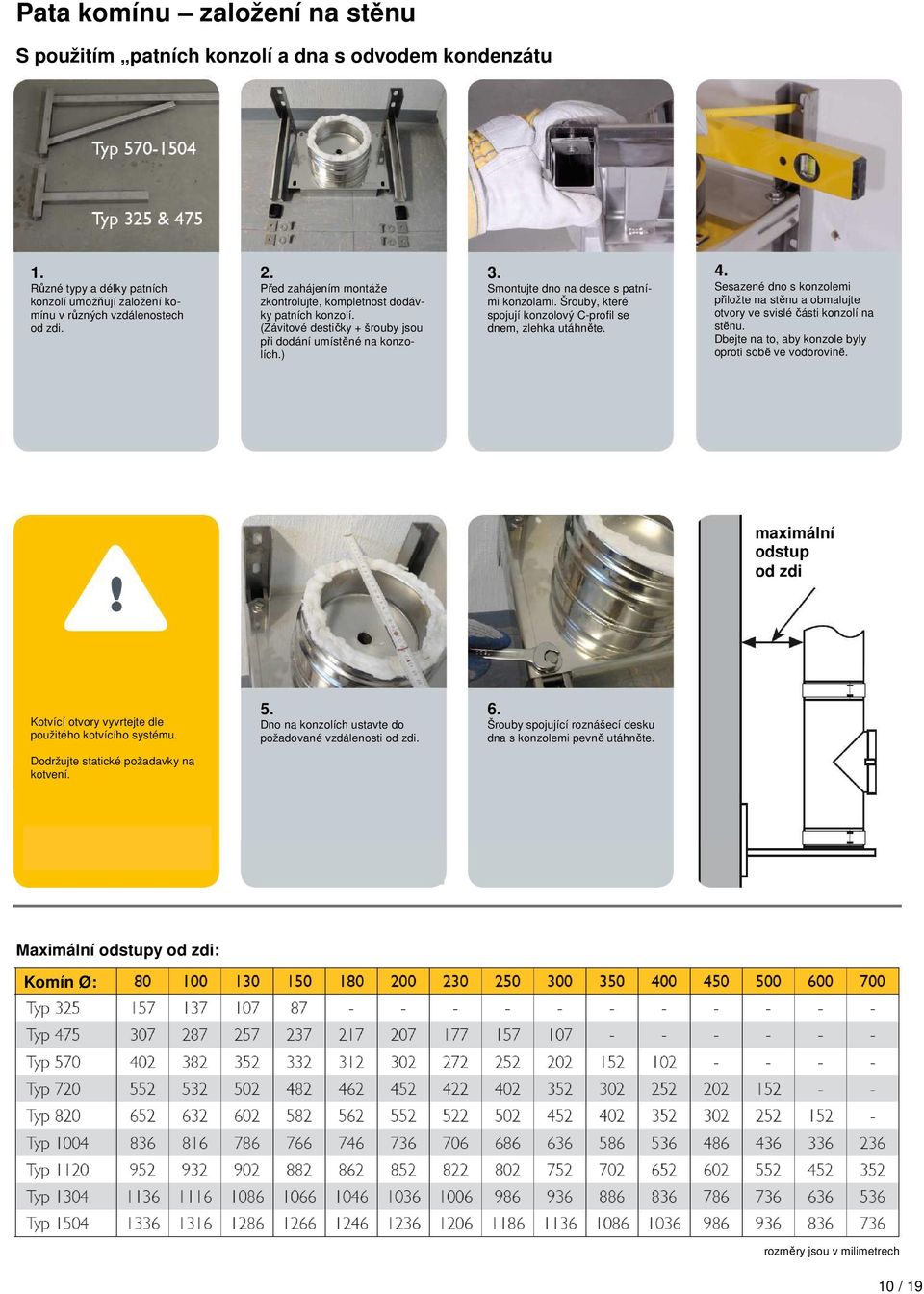

10 Pata komínu založení na stěnu S použitím patních konzolí a dna s odvodem kondenzátu Různé typy a délky patních konzolí umožňují založení komínu v různých vzdálenostech od zdi. Před zahájením montáže zkontrolujte, kompletnost dodávky patních konzolí. (Závitové destičky + šrouby jsou při dodání umístěné na konzolích.) Smontujte dno na desce s patními konzolami. Šrouby, které spojují konzolový C-profil se dnem, zlehka utáhněte. 4. Sesazené dno s konzolemi přiložte na stěnu a obmalujte otvory ve svislé části konzolí na stěnu. Dbejte na to, aby konzole byly oproti sobě ve vodorovině. maximální odstup od zdi Kotvící otvory vyvrtejte dle použitého kotvícího systému. 5. Dno na konzolích ustavte do požadované vzdálenosti od zdi. 6. Šrouby spojující roznášecí desku dna s konzolemi pevně utáhněte. Dodržujte statické požadavky na kotvení. Maximální odstupy od zdi: Komín Ø: rozměry jsou v milimetrech 10 / 19

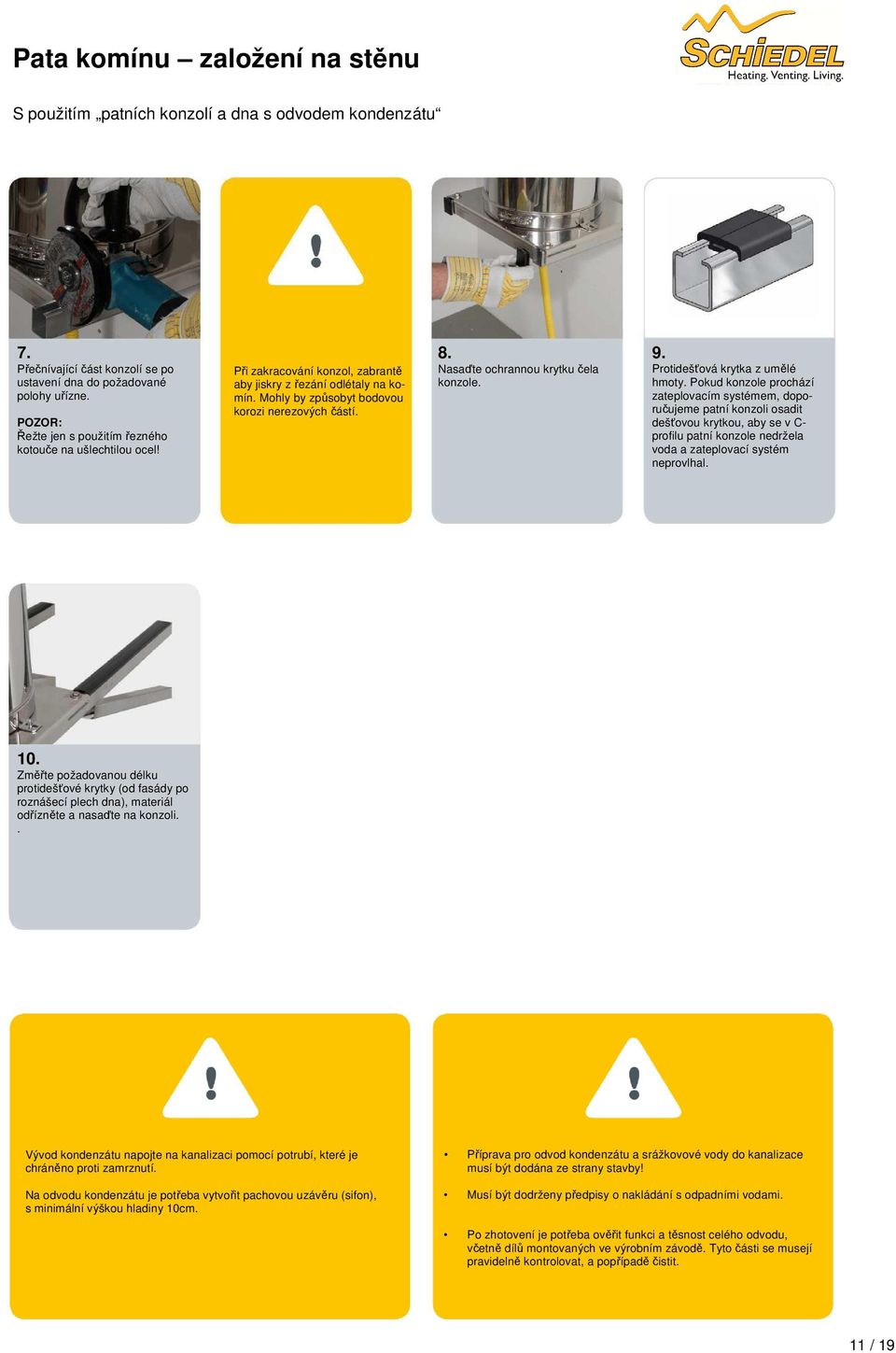

11 Pata komínu založení na stěnu S použitím patních konzolí a dna s odvodem kondenzátu 7. Přečnívající část konzolí se po ustavení dna do požadované polohy uřízne. POZOR: Řežte jen s použitím řezného kotouče na ušlechtilou ocel! Při zakracování konzol, zabrantě aby jiskry z řezání odlétaly na komín. Mohly by způsobyt bodovou korozi nerezových částí. 8. Nasaďte ochrannou krytku čela konzole. 9. Protidešťová krytka z umělé hmoty. Pokud konzole prochází zateplovacím systémem, doporučujeme patní konzoli osadit dešťovou krytkou, aby se v C- profilu patní konzole nedržela voda a zateplovací systém neprovlhal. 10. Změřte požadovanou délku protidešťové krytky (od fasády po roznášecí plech dna), materiál odřízněte a nasaďte na konzoli.. Vývod kondenzátu napojte na kanalizaci pomocí potrubí, které je chráněno proti zamrznutí. Na odvodu kondenzátu je potřeba vytvořit pachovou uzávěru (sifon), s minimální výškou hladiny 10cm. Příprava pro odvod kondenzátu a srážkovové vody do kanalizace musí být dodána ze strany stavby! Musí být dodrženy předpisy o nakládání s odpadními vodami. Po zhotovení je potřeba ověřit funkci a těsnost celého odvodu, včetně dílů montovaných ve výrobním závodě. Tyto části se musejí pravidelně kontrolovat, a popřípadě čistit. 11 / 19

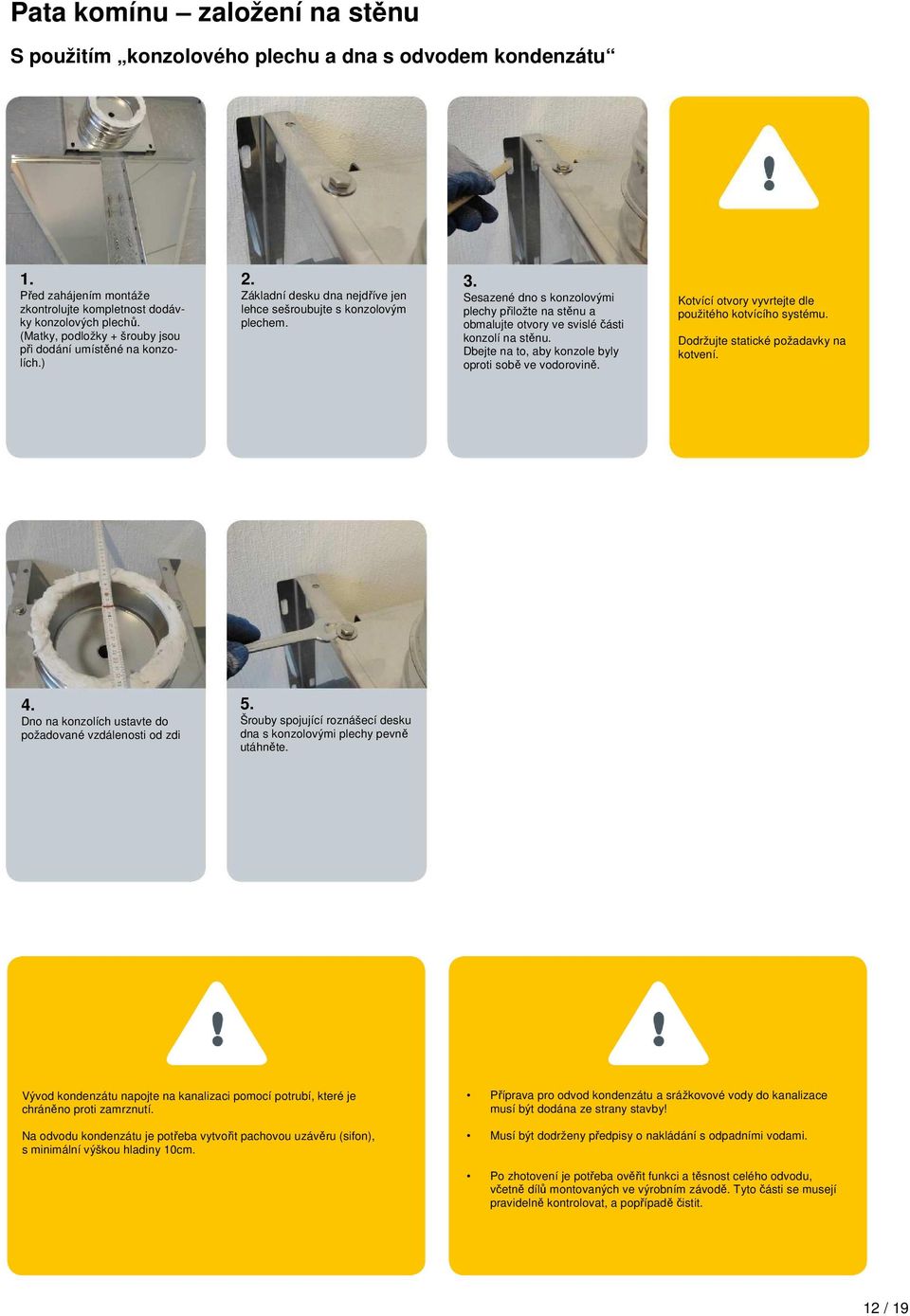

12 Pata komínu založení na stěnu S použitím konzolového plechu a dna s odvodem kondenzátu Před zahájením montáže zkontrolujte kompletnost dodávky konzolových plechů. (Matky, podložky + šrouby jsou při dodání umístěné na konzolích.) Základní desku dna nejdříve jen lehce sešroubujte s konzolovým plechem. Sesazené dno s konzolovými plechy přiložte na stěnu a obmalujte otvory ve svislé části konzolí na stěnu. Dbejte na to, aby konzole byly oproti sobě ve vodorovině. Kotvící otvory vyvrtejte dle použitého kotvícího systému. Dodržujte statické požadavky na kotvení. 4. Dno na konzolích ustavte do požadované vzdálenosti od zdi 5. Šrouby spojující roznášecí desku dna s konzolovými plechy pevně utáhněte. Vývod kondenzátu napojte na kanalizaci pomocí potrubí, které je chráněno proti zamrznutí. Na odvodu kondenzátu je potřeba vytvořit pachovou uzávěru (sifon), s minimální výškou hladiny 10cm. Příprava pro odvod kondenzátu a srážkovové vody do kanalizace musí být dodána ze strany stavby! Musí být dodrženy předpisy o nakládání s odpadními vodami. Po zhotovení je potřeba ověřit funkci a těsnost celého odvodu, včetně dílů montovaných ve výrobním závodě. Tyto části se musejí pravidelně kontrolovat, a popřípadě čistit. 12 / 19

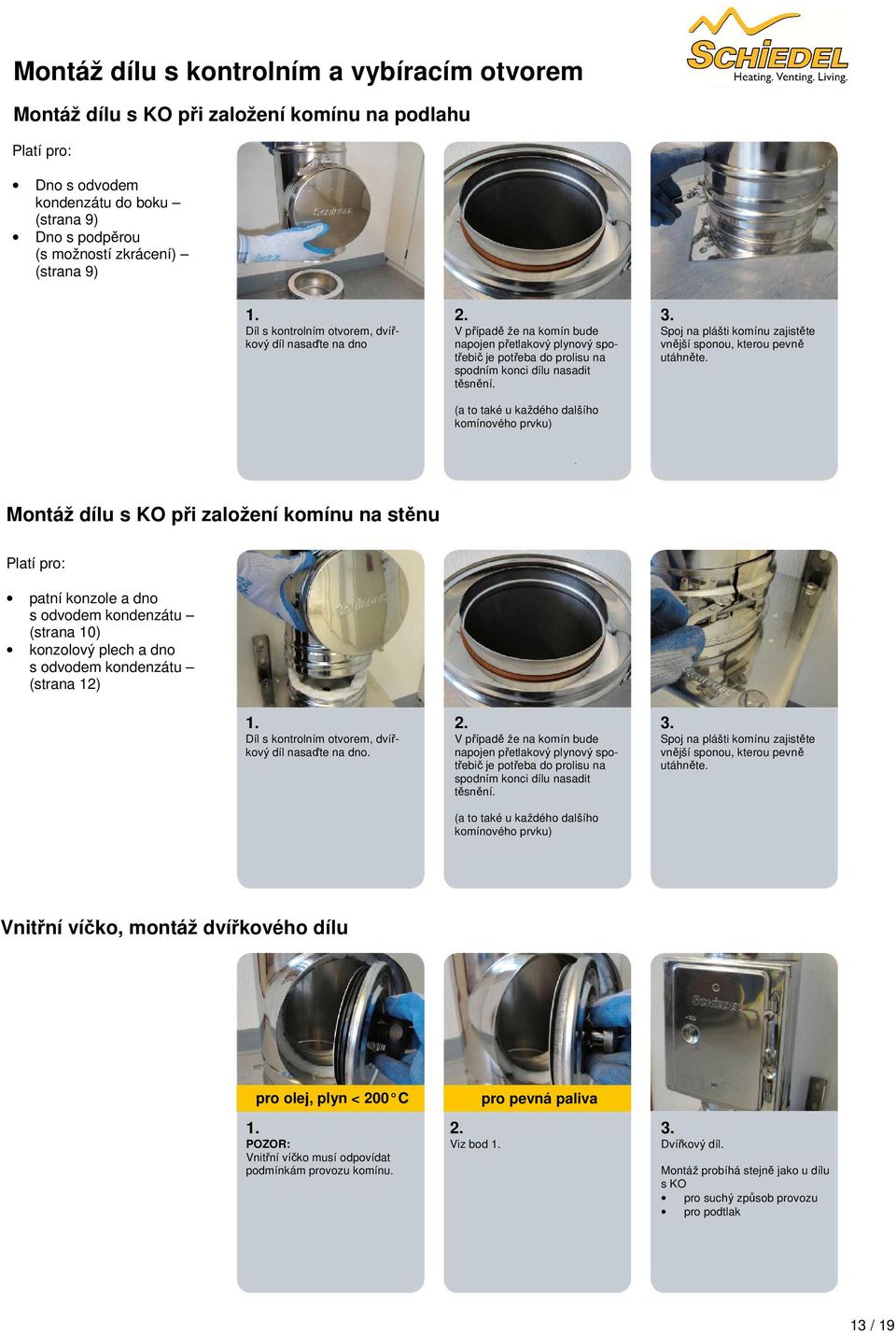

13 Montáž dílu s kontrolním a vybíracím otvorem Montáž dílu s KO při založení komínu na podlahu Platí pro: Dno s odvodem kondenzátu do boku (strana 9) Dno s podpěrou (s možností zkrácení) (strana 9) Díl s kontrolním otvorem, dvířkový díl nasaďte na dno V případě že na komín bude napojen přetlakový plynový spotřebič je potřeba do prolisu na spodním konci dílu nasadit těsnění. (a to také u každého dalšího komínového prvku) Spoj na plášti komínu zajistěte vnější sponou, kterou pevně utáhněte. Montáž dílu s KO při založení komínu na stěnu Platí pro: patní konzole a dno s odvodem kondenzátu (strana 10) konzolový plech a dno s odvodem kondenzátu (strana 12) Díl s kontrolním otvorem, dvířkový díl nasaďte na dno. V případě že na komín bude napojen přetlakový plynový spotřebič je potřeba do prolisu na spodním konci dílu nasadit těsnění. (a to také u každého dalšího komínového prvku) Spoj na plášti komínu zajistěte vnější sponou, kterou pevně utáhněte. Vnitřní víčko, montáž dvířkového dílu pro olej, plyn < 200 C POZOR: Vnitřní víčko musí odpovídat podmínkám provozu komínu. Viz bod pro pevná paliva Dvířkový díl. Montáž probíhá stejně jako u dílu s KO pro suchý způsob provozu pro podtlak 13 / 19

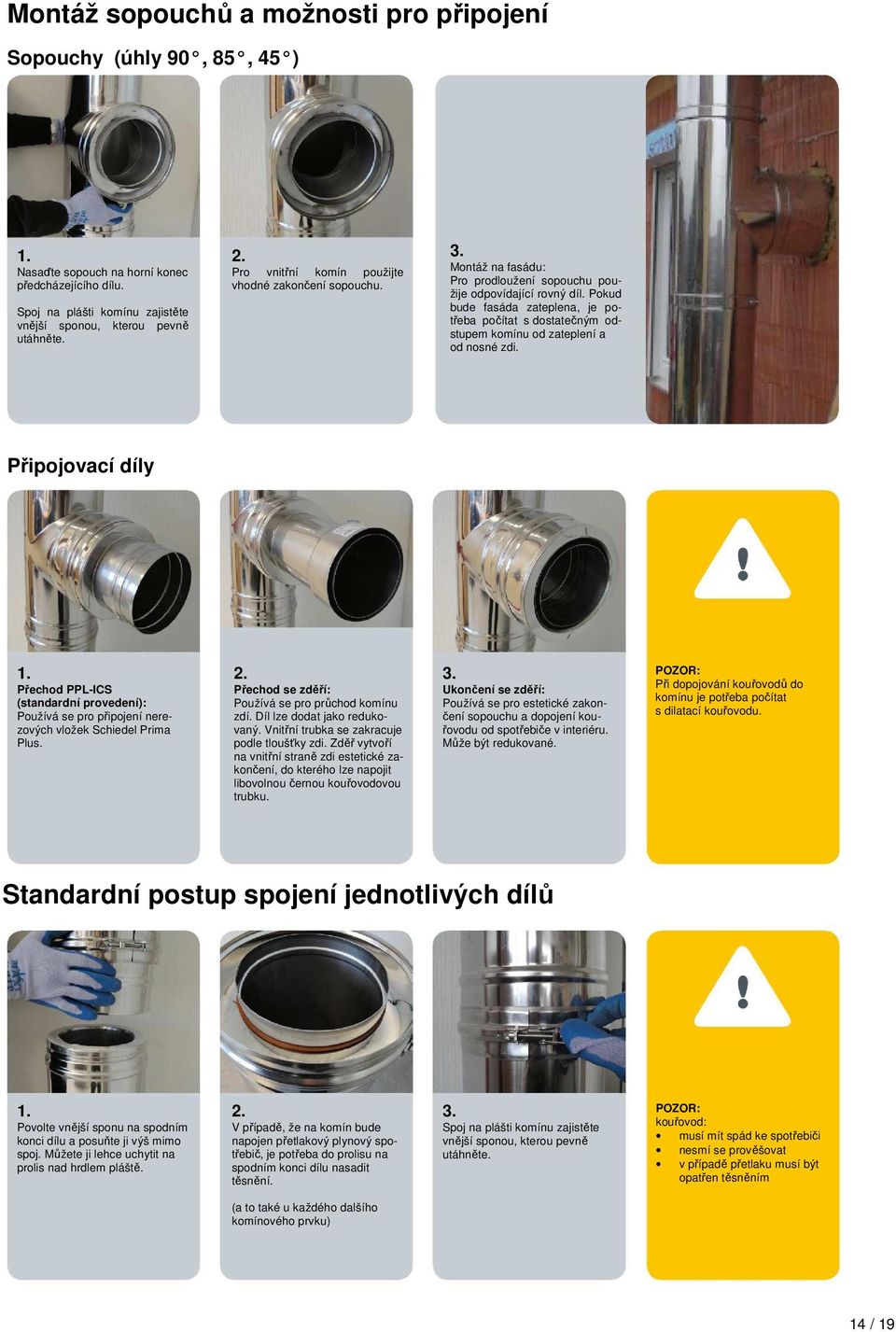

14 Montáž sopouchů a možnosti pro připojení Sopouchy (úhly 90, 85, 45 ) Nasaďte sopouch na horní konec předcházejícího dílu. Spoj na plášti komínu zajistěte vnější sponou, kterou pevně utáhněte. Pro vnitřní komín použijte vhodné zakončení sopouchu. Montáž na fasádu: Pro prodloužení sopouchu použije odpovídající rovný díl. Pokud bude fasáda zateplena, je potřeba počítat s dostatečným odstupem komínu od zateplení a od nosné zdi. Připojovací díly Přechod PPL-ICS (standardní provedení): Používá se pro připojení nerezových vložek Schiedel Prima Plus. Přechod se zděří: Používá se pro průchod komínu zdí. Díl lze dodat jako redukovaný. Vnitřní trubka se zakracuje podle tloušťky zdi. Zděř vytvoří na vnitřní straně zdi estetické zakončení, do kterého lze napojit libovolnou černou kouřovodovou trubku. Ukončení se zděří: Používá se pro estetické zakončení sopouchu a dopojení kouřovodu od spotřebiče v interiéru. Může být redukované. POZOR: Při dopojování kouřovodů do komínu je potřeba počítat s dilatací kouřovodu. Standardní postup spojení jednotlivých dílů Povolte vnější sponu na spodním konci dílu a posuňte ji výš mimo spoj. Můžete ji lehce uchytit na prolis nad hrdlem pláště. V případě, že na komín bude napojen přetlakový plynový spotřebič, je potřeba do prolisu na spodním konci dílu nasadit těsnění. Spoj na plášti komínu zajistěte vnější sponou, kterou pevně utáhněte. POZOR: kouřovod: musí mít spád ke spotřebiči nesmí se prověšovat v případě přetlaku musí být opatřen těsněním (a to také u každého dalšího komínového prvku) 14 / 19

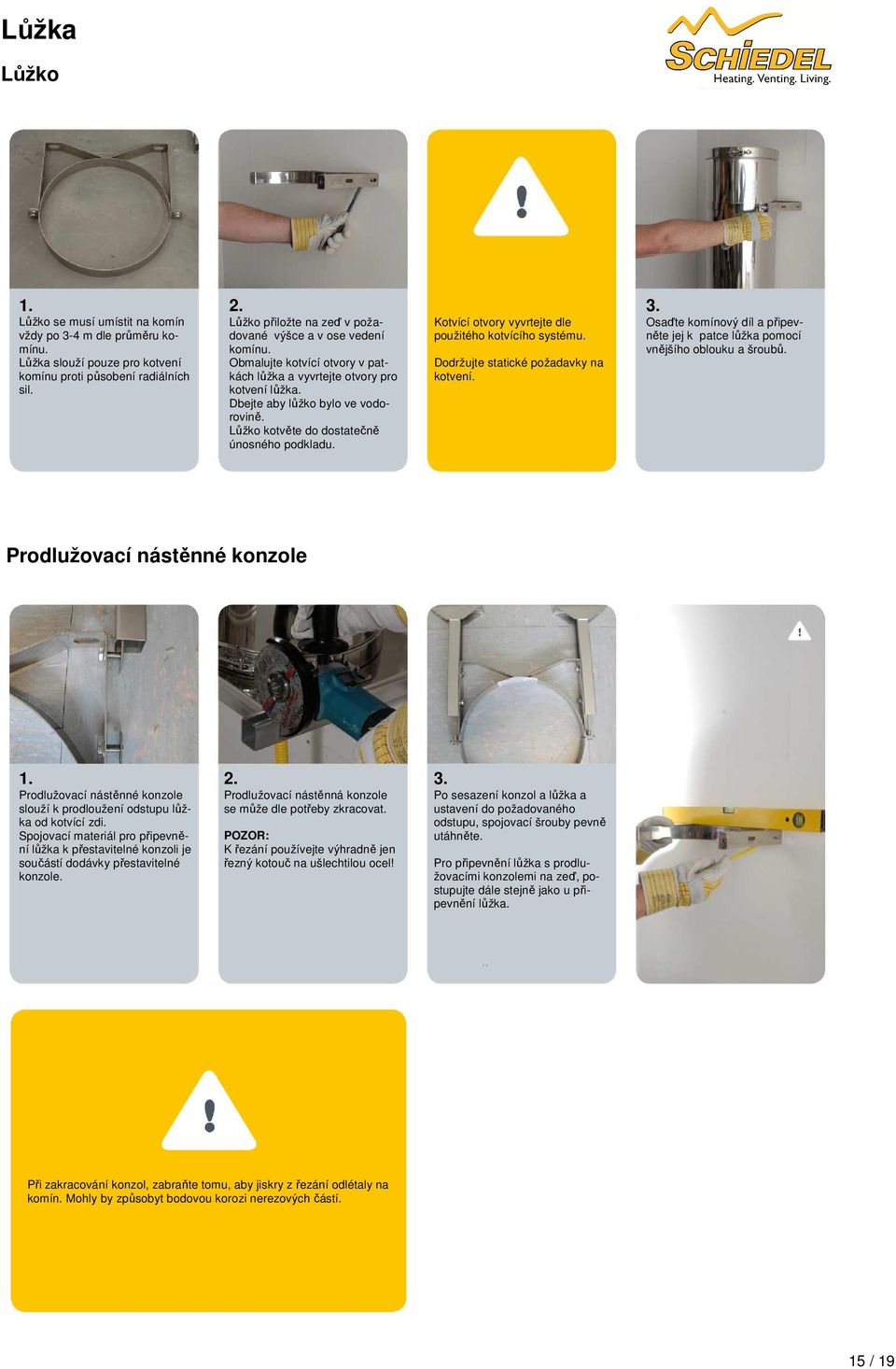

15 Lůžka Lůžko Lůžko se musí umístit na komín vždy po 3-4 m dle průměru komínu. Lůžka slouží pouze pro kotvení komínu proti působení radiálních sil. Lůžko přiložte na zeď v požadované výšce a v ose vedení komínu. Obmalujte kotvící otvory v patkách lůžka a vyvrtejte otvory pro kotvení lůžka. Dbejte aby lůžko bylo ve vodorovině. Lůžko kotvěte do dostatečně únosného podkladu. Kotvící otvory vyvrtejte dle použitého kotvícího systému. Dodržujte statické požadavky na kotvení. Osaďte komínový díl a připevněte jej k patce lůžka pomocí vnějšího oblouku a šroubů. Prodlužovací nástěnné konzole Prodlužovací nástěnné konzole slouží k prodloužení odstupu lůžka od kotvící zdi. Spojovací materiál pro připevnění lůžka k přestavitelné konzoli je součástí dodávky přestavitelné konzole. Prodlužovací nástěnná konzole se může dle potřeby zkracovat. POZOR: K řezání používejte výhradně jen řezný kotouč na ušlechtilou ocel! Po sesazení konzol a lůžka a ustavení do požadovaného odstupu, spojovací šrouby pevně utáhněte. Pro připevnění lůžka s prodlužovacími konzolemi na zeď, postupujte dále stejně jako u připevnění lůžka. Při zakracování konzol, zabraňte tomu, aby jiskry z řezání odlétaly na komín. Mohly by způsobyt bodovou korozi nerezových částí. 15 / 19

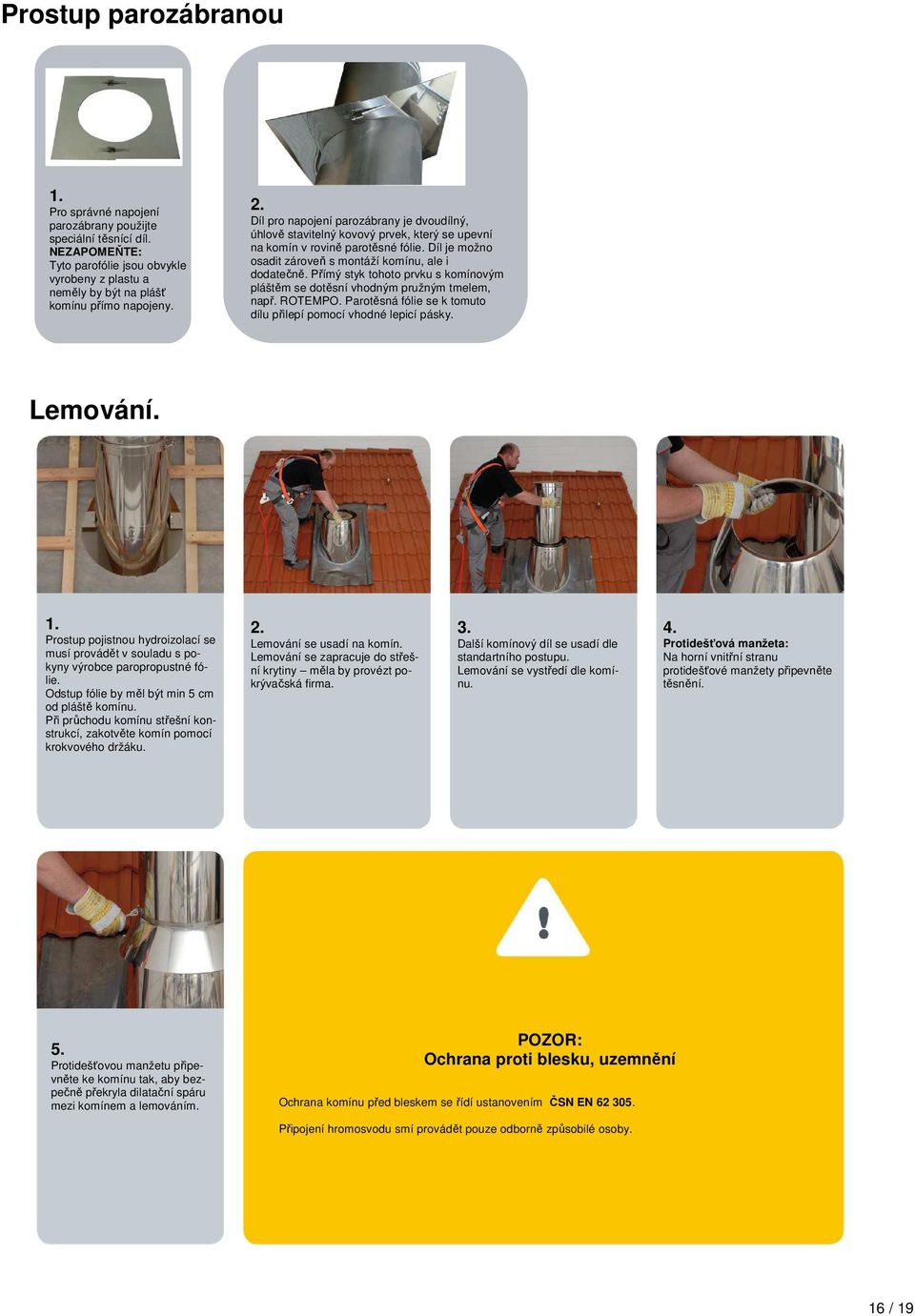

16 Prostup parozábranou Pro správné napojení parozábrany použijte speciální těsnící díl. NEZAPOMEŇTE: Tyto parofólie jsou obvykle vyrobeny z plastu a neměly by být na plášť komínu přímo napojeny. Díl pro napojení parozábrany je dvoudílný, úhlově stavitelný kovový prvek, který se upevní na komín v rovině parotěsné fólie. Díl je možno osadit zároveň s montáží komínu, ale i dodatečně. Přímý styk tohoto prvku s komínovým pláštěm se dotěsní vhodným pružným tmelem, např. ROTEMPO. Parotěsná fólie se k tomuto dílu přilepí pomocí vhodné lepicí pásky. Lemování. Prostup pojistnou hydroizolací se musí provádět v souladu s pokyny výrobce paropropustné fólie. Odstup fólie by měl být min 5 cm od pláště komínu. Při průchodu komínu střešní konstrukcí, zakotvěte komín pomocí krokvového držáku. Lemování se usadí na komín. Lemování se zapracuje do střešní krytiny měla by provézt pokrývačská firma. Další komínový díl se usadí dle standartního postupu. Lemování se vystředí dle komínu. 4. Protidešťová manžeta: Na horní vnitřní stranu protidešťové manžety připevněte těsnění. 5. Protidešťovou manžetu připevněte ke komínu tak, aby bezpečně překryla dilatační spáru mezi komínem a lemováním. POZOR: Ochrana proti blesku, uzemnění Ochrana komínu před bleskem se řídí ustanovením ČSN EN Připojení hromosvodu smí provádět pouze odborně způsobilé osoby. 16 / 19

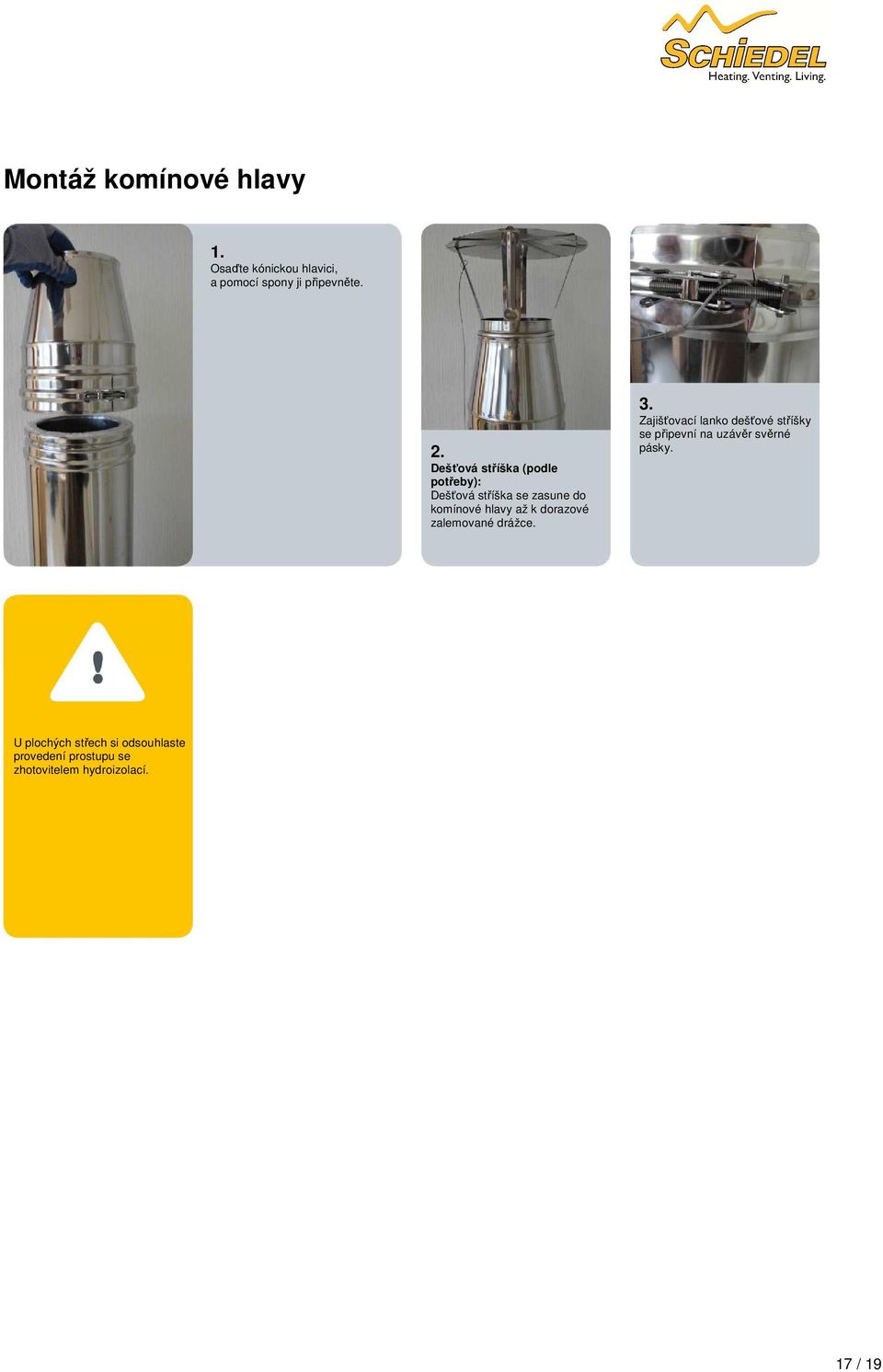

17 Montáž komínové hlavy Osaďte kónickou hlavici, a pomocí spony ji připevněte. Dešťová stříška (podle potřeby): Dešťová stříška se zasune do komínové hlavy až k dorazové zalemované drážce. Zajišťovací lanko dešťové stříšky se připevní na uzávěr svěrné pásky. U plochých střech si odsouhlaste provedení prostupu se zhotovitelem hydroizolací. 17 / 19

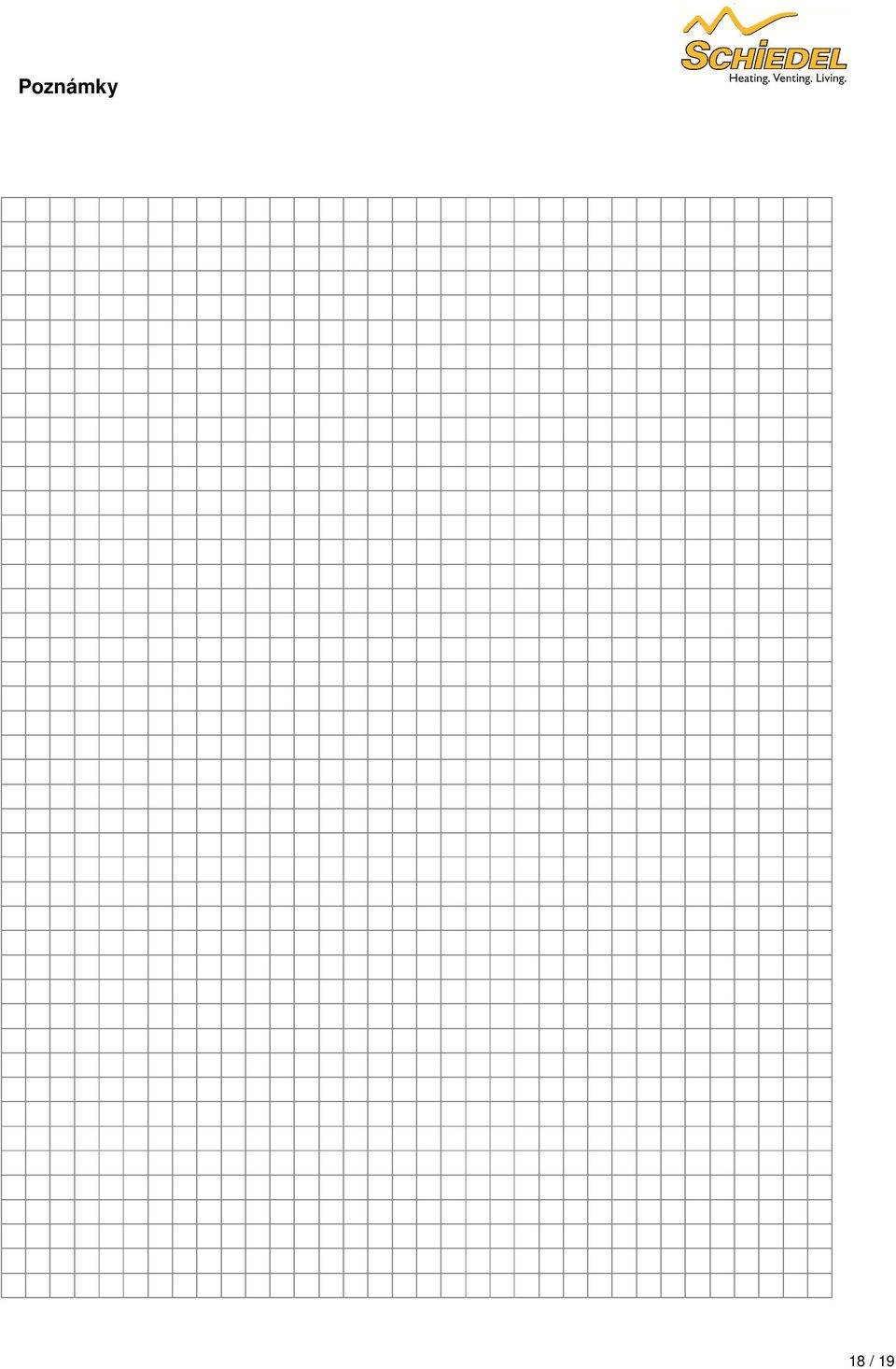

18 Poznámky 18 / 19

19 MN ICS 4/2015 Technické změny vyhrazeny Schiedel, s.r.o., Horoušanská 286, Nehvizdy Tel.: , Schiedel Kaminsysteme GmbH, Friedrich-Schiedel-Straße 2-6, A 4542 Nußbach, Rakousko T +43 (0) , F +43 (0) , info@schiedel.com, 19 / 19
