Ochrana vývodu REX 521. Popis a technická data výrobku
|
|
- Nela Moravcová
- před 9 lety
- Počet zobrazení:
Transkript

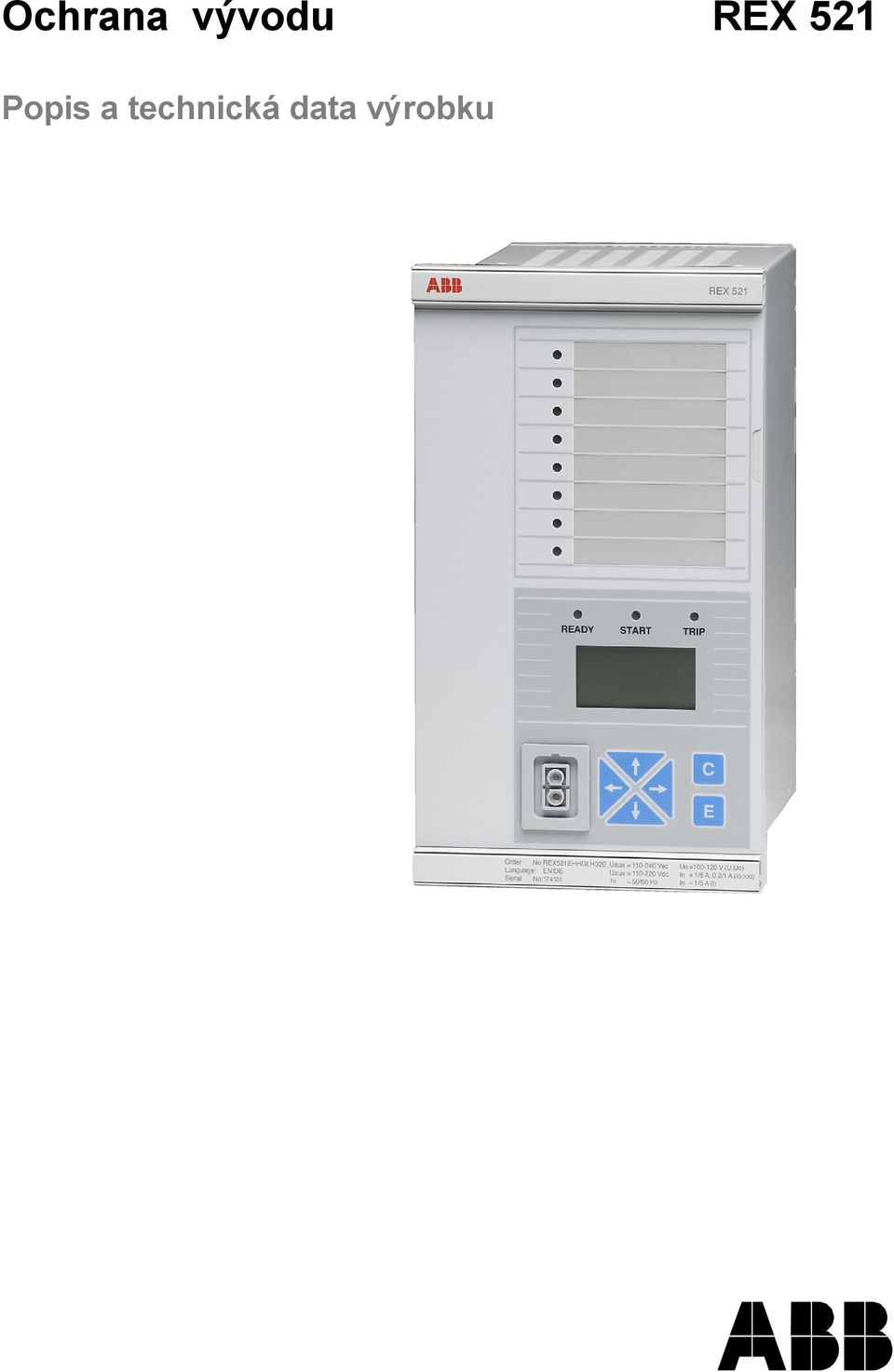

1 Ochrana vývodu REX 521 výrobku

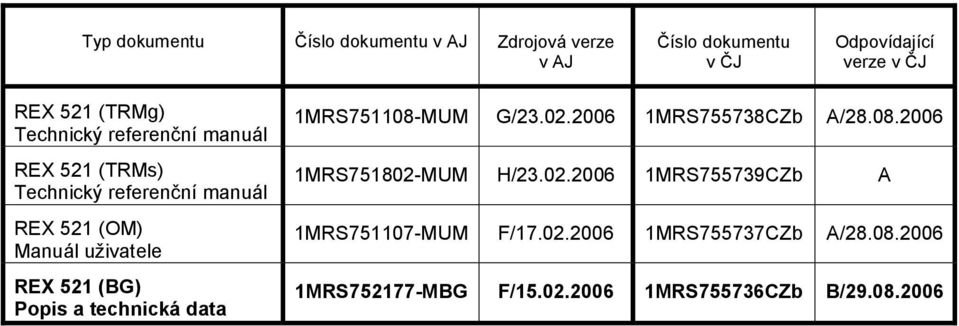

2 Typ dokumentu Číslo dokumentu v AJ Zdrojová verze v AJ Číslo dokumentu v ČJ Odpovídající verze v ČJ REX 521 (TRMg) Technický referenční manuál REX 521 (TRMs) Technický referenční manuál REX 521 (OM) Manuál uživatele REX 521 (BG) 1MRS MUM G/ MRS755738CZb A/ MRS MUM H/ MRS755739CZb A 1MRS MUM F/ MRS755737CZb A/ MRS MBG F/ CZb B/

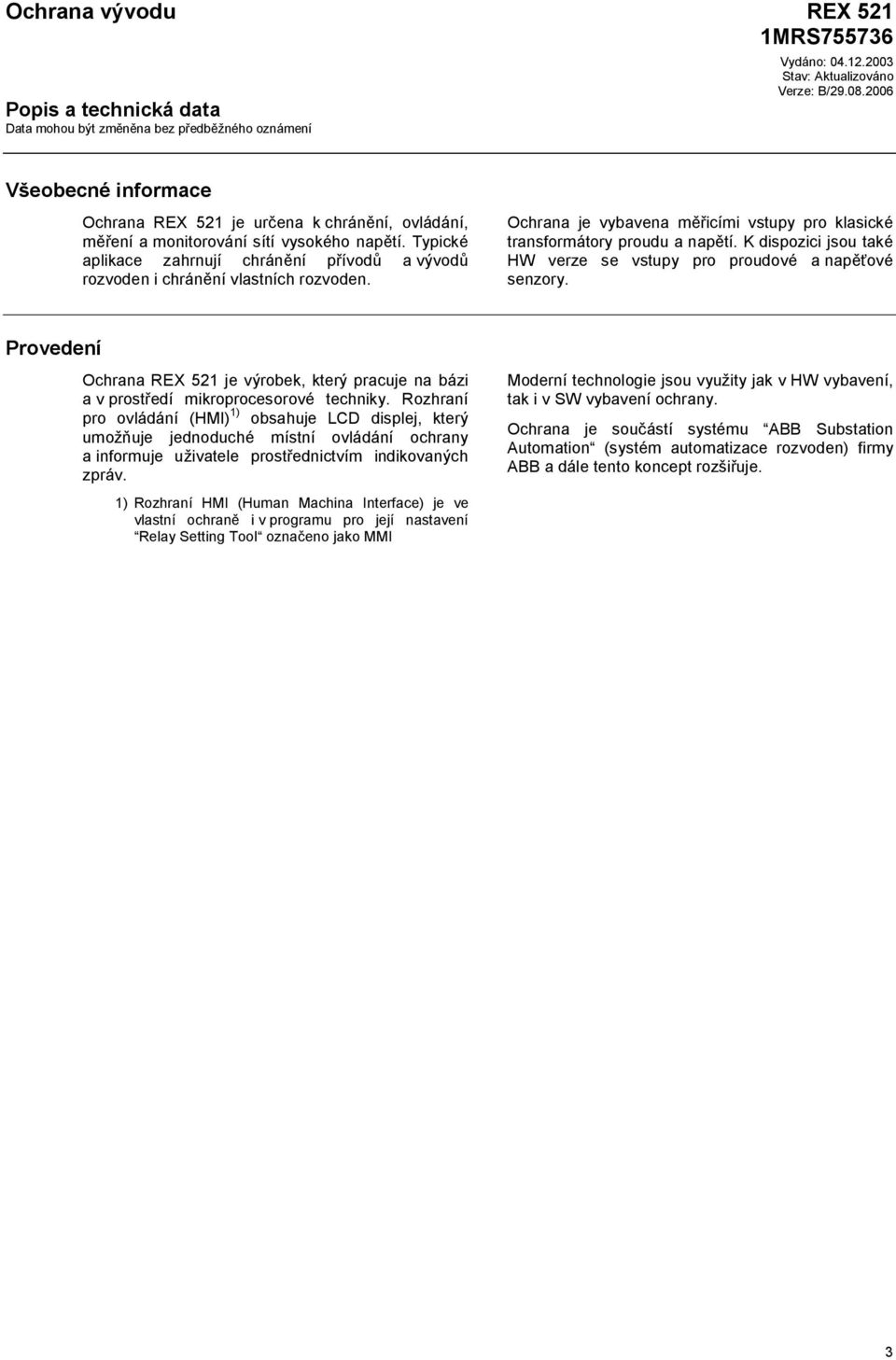

3 Ochrana vývodu REX 521 Data mohou být změněna bez předběžného oznámení Vydáno: Stav: Aktualizováno Verze: B/ Všeobecné informace Ochrana REX 521 je určena k chránění, ovládání, měření a monitorování sítí vysokého napětí. Typické aplikace zahrnují chránění přívodů a vývodů rozvoden i chránění vlastních rozvoden. Ochrana je vybavena měřicími vstupy pro klasické transformátory proudu a napětí. K dispozici jsou také HW verze se vstupy pro proudové a napěťové senzory. Provedení Ochrana REX 521 je výrobek, který pracuje na bázi a v prostředí mikroprocesorové techniky. Rozhraní pro ovládání (HMI) 1) obsahuje LCD displej, který umožňuje jednoduché místní ovládání ochrany a informuje uživatele prostřednictvím indikovaných zpráv. 1) Rozhraní HMI (Human Machina Interface) je ve vlastní ochraně i v programu pro její nastavení Relay Setting Tool označeno jako MMI Moderní technologie jsou využity jak v HW vybavení, tak i v SW vybavení ochrany. Ochrana je součástí systému ABB Substation Automation (systém automatizace rozvoden) firmy ABB a dále tento koncept rozšiřuje. 3

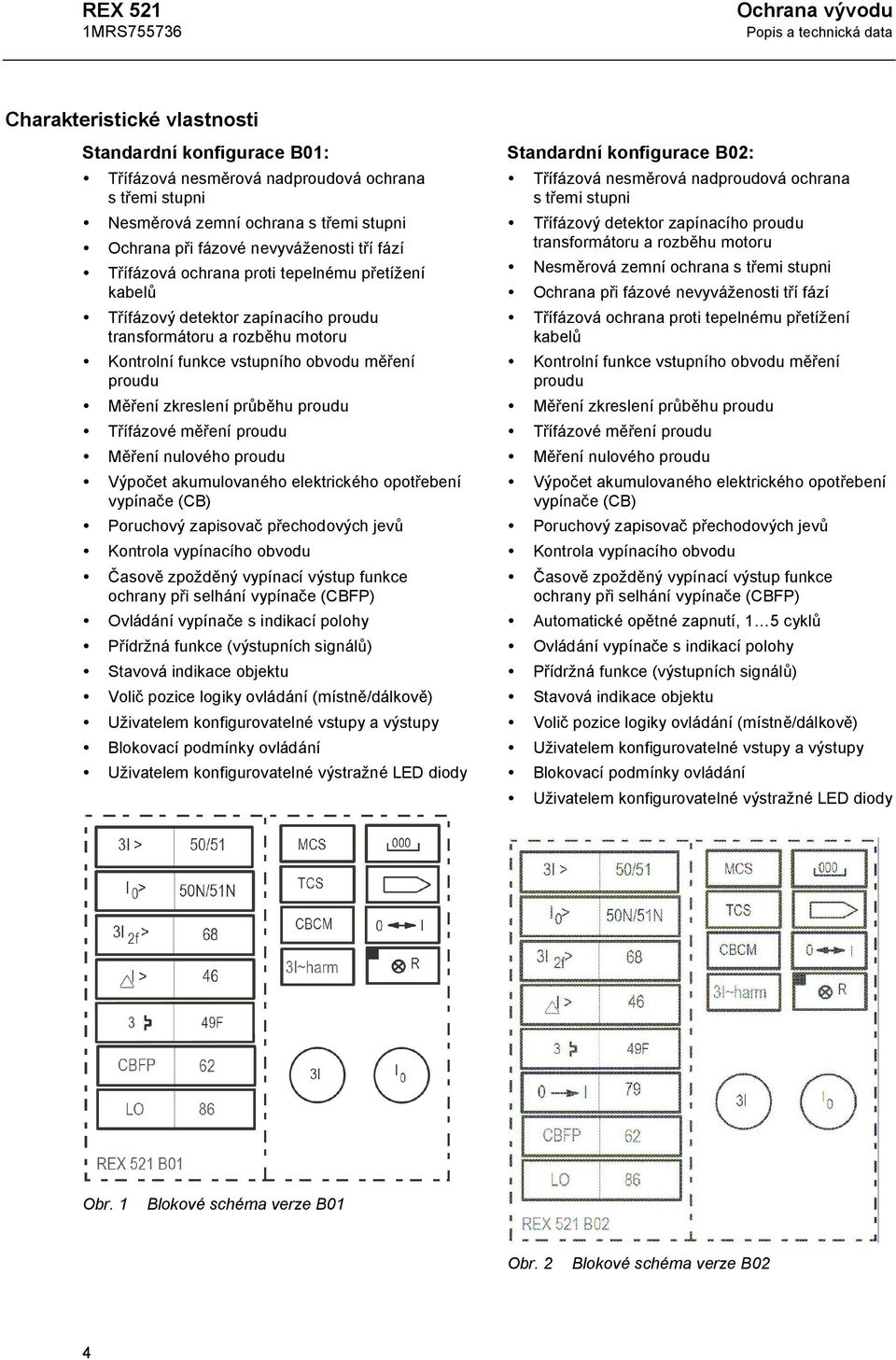

4 REX 521 Ochrana vývodu Charakteristické vlastnosti Standardní konfigurace B01: Třífázová nesměrová nadproudová ochrana s třemi stupni Nesměrová zemní ochrana s třemi stupni Ochrana při fázové nevyváženosti tří fází Třífázová ochrana proti tepelnému přetížení kabelů Třífázový detektor zapínacího proudu transformátoru a rozběhu motoru Kontrolní funkce vstupního obvodu měření proudu Měření zkreslení průběhu proudu Třífázové měření proudu Měření nulového proudu Výpočet akumulovaného elektrického opotřebení vypínače (CB) Poruchový zapisovač přechodových jevů Kontrola vypínacího obvodu Časově zpožděný vypínací výstup funkce ochrany při selhání vypínače (CBFP) Ovládání vypínače s indikací polohy Přídržná funkce (výstupních signálů) Stavová indikace objektu Volič pozice logiky ovládání (místně/dálkově) Uživatelem konfigurovatelné vstupy a výstupy Blokovací podmínky ovládání Uživatelem konfigurovatelné výstražné LED diody Standardní konfigurace B02: Třífázová nesměrová nadproudová ochrana s třemi stupni Třífázový detektor zapínacího proudu transformátoru a rozběhu motoru Nesměrová zemní ochrana s třemi stupni Ochrana při fázové nevyváženosti tří fází Třífázová ochrana proti tepelnému přetížení kabelů Kontrolní funkce vstupního obvodu měření proudu Měření zkreslení průběhu proudu Třífázové měření proudu Měření nulového proudu Výpočet akumulovaného elektrického opotřebení vypínače (CB) Poruchový zapisovač přechodových jevů Kontrola vypínacího obvodu Časově zpožděný vypínací výstup funkce ochrany při selhání vypínače (CBFP) Automatické opětné zapnutí, 1 5 cyklů Ovládání vypínače s indikací polohy Přídržná funkce (výstupních signálů) Stavová indikace objektu Volič pozice logiky ovládání (místně/dálkově) Uživatelem konfigurovatelné vstupy a výstupy Blokovací podmínky ovládání Uživatelem konfigurovatelné výstražné LED diody Obr. 1 Blokové schéma verze B01 Obr. 2 Blokové schéma verze B02 4
5 Ochrana vývodu REX 521 Standardní konfigurace M01: Třífázová nesměrová nadproudová ochrana s třemi stupni Třífázový detektor zapínacího proudu transformátoru a rozběhu motoru Směrová zemní ochrana s třemi stupni Ochrana při fázové nevyváženosti tří fází Třífázová ochrana proti tepelnému přetížení kabelů Kontrolní funkce vstupního obvodu měření proudu Měření zkreslení průběhu proudu Třífázové měření proudu Měření nulového proudu Měření nulové složky napětí Výpočet akumulovaného elektrického opotřebení vypínače (CB) Poruchový zapisovač přechodových jevů Kontrola vypínacího obvodu Časově zpožděný vypínací výstup funkce ochrany při selhání vypínače (CBFP) Ovládání vypínače s indikací polohy Přídržná funkce (výstupních signálů) Stavová indikace objektu Volič pozice logiky ovládání (místně/dálkově) Uživatelem konfigurovatelné vstupy a výstupy Blokovací podmínky ovládání Uživatelem konfigurovatelné výstražné LED diody Standardní konfigurace M02: Třífázová nesměrová nadproudová ochrana s třemi stupni Třífázový detektor zapínacího proudu transformátoru a rozběhu motoru Směrová zemní ochrana s třemi stupni Ochrana při fázové nevyváženosti tří fází Třífázová ochrana proti tepelnému přetížení kabelů Kontrolní funkce vstupního obvodu měření proudu Měření zkreslení průběhu proudu Třífázové měření proudu Měření nulového proudu Měření nulové složky napětí Výpočet akumulovaného elektrického opotřebení vypínače (CB) Poruchový zapisovač přechodových jevů Kontrola vypínacího obvodu Časově zpožděný vypínací výstup funkce ochrany při selhání vypínače (CBFP) Automatické opětné zapnutí, 1 5 cyklů Ovládání vypínače s indikací polohy Přídržná funkce (výstupních signálů) Stavová indikace objektu Volič pozice logiky ovládání (místně/dálkově) Uživatelem konfigurovatelné vstupy a výstupy Blokovací podmínky ovládání Uživatelem konfigurovatelné výstražné LED diody Obr. 3 Blokové schéma verze M01 Obr. 4 Blokové schéma verze M02 5

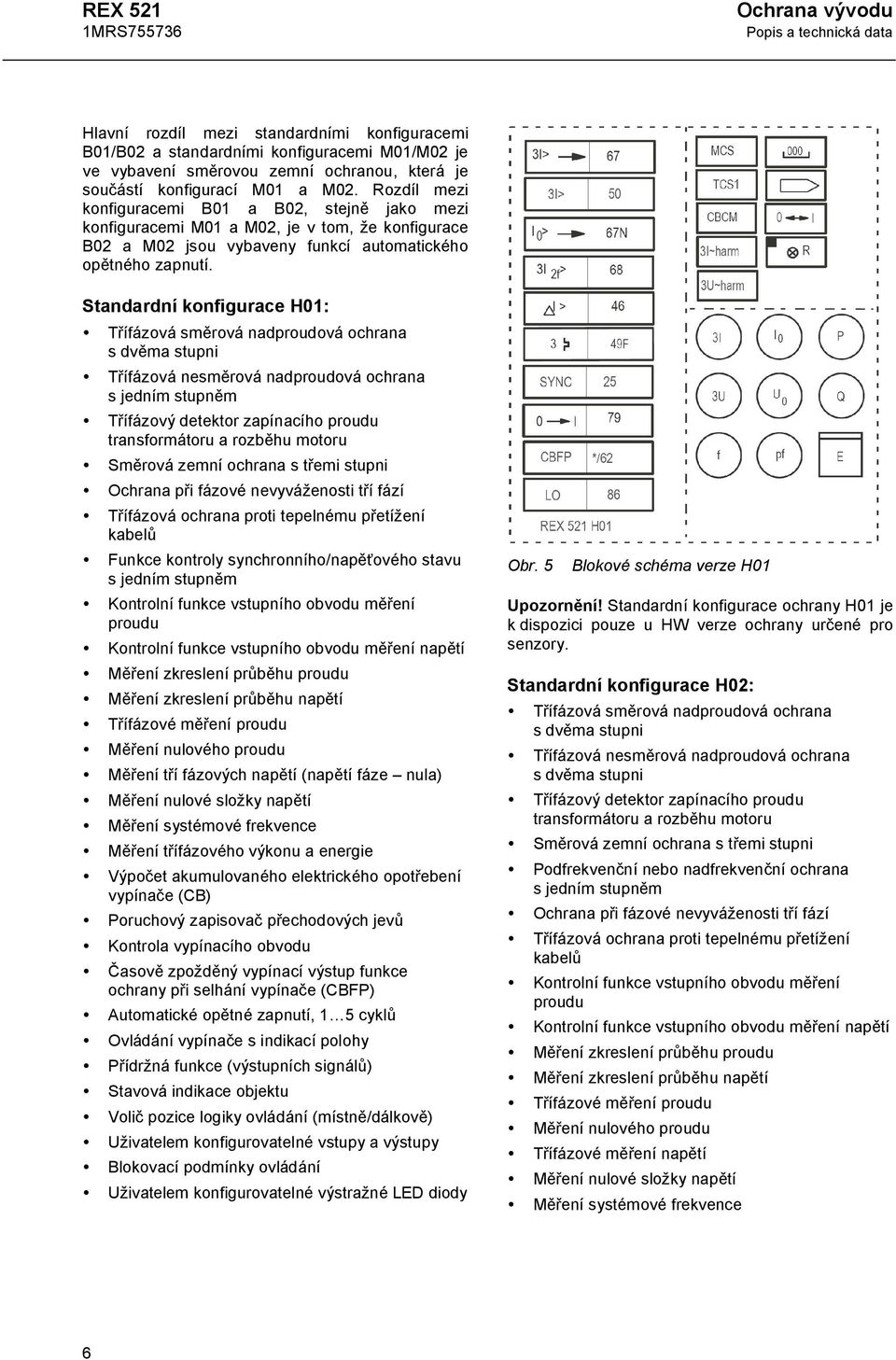

6 REX 521 Ochrana vývodu Hlavní rozdíl mezi standardními konfiguracemi B01/B02 a standardními konfiguracemi M01/M02 je ve vybavení směrovou zemní ochranou, která je součástí konfigurací M01 a M02. Rozdíl mezi konfiguracemi B01 a B02, stejně jako mezi konfiguracemi M01 a M02, je v tom, že konfigurace B02 a M02 jsou vybaveny funkcí automatického opětného zapnutí. Standardní konfigurace H01: Třífázová směrová nadproudová ochrana s dvěma stupni Třífázová nesměrová nadproudová ochrana s jedním stupněm Třífázový detektor zapínacího proudu transformátoru a rozběhu motoru Směrová zemní ochrana s třemi stupni Ochrana při fázové nevyváženosti tří fází Třífázová ochrana proti tepelnému přetížení kabelů Funkce kontroly synchronního/napěťového stavu s jedním stupněm Kontrolní funkce vstupního obvodu měření proudu Kontrolní funkce vstupního obvodu měření napětí Měření zkreslení průběhu proudu Měření zkreslení průběhu napětí Třífázové měření proudu Měření nulového proudu Měření tří fázových napětí (napětí fáze nula) Měření nulové složky napětí Měření systémové frekvence Měření třífázového výkonu a energie Výpočet akumulovaného elektrického opotřebení vypínače (CB) Poruchový zapisovač přechodových jevů Kontrola vypínacího obvodu Časově zpožděný vypínací výstup funkce ochrany při selhání vypínače (CBFP) Automatické opětné zapnutí, 1 5 cyklů Ovládání vypínače s indikací polohy Přídržná funkce (výstupních signálů) Stavová indikace objektu Volič pozice logiky ovládání (místně/dálkově) Uživatelem konfigurovatelné vstupy a výstupy Blokovací podmínky ovládání Uživatelem konfigurovatelné výstražné LED diody Obr. 5 Blokové schéma verze H01 Upozornění! Standardní konfigurace ochrany H01 je k dispozici pouze u HW verze ochrany určené pro senzory. Standardní konfigurace H02: Třífázová směrová nadproudová ochrana s dvěma stupni Třífázová nesměrová nadproudová ochrana s dvěma stupni Třífázový detektor zapínacího proudu transformátoru a rozběhu motoru Směrová zemní ochrana s třemi stupni Podfrekvenční nebo nadfrekvenční ochrana s jedním stupněm Ochrana při fázové nevyváženosti tří fází Třífázová ochrana proti tepelnému přetížení kabelů Kontrolní funkce vstupního obvodu měření proudu Kontrolní funkce vstupního obvodu měření napětí Měření zkreslení průběhu proudu Měření zkreslení průběhu napětí Třífázové měření proudu Měření nulového proudu Třífázové měření napětí Měření nulové složky napětí Měření systémové frekvence 6
7 Ochrana vývodu REX 521 Měření třífázového výkonu a energie Výpočet akumulovaného elektrického opotřebení vypínače (CB) Poruchový zapisovač přechodových jevů Kontrola vypínacího obvodu Časově zpožděný vypínací výstup funkce ochrany při selhání vypínače (CBFP) Automatické opětné zapnutí, 1 5 cyklů Ovládání vypínače s indikací polohy Přídržná funkce (výstupních signálů) Stavová indikace objektu Volič pozice logiky ovládání (místně/dálkově) Uživatelem konfigurovatelné vstupy a výstupy Blokovací podmínky ovládání Uživatelem konfigurovatelné výstražné LED diody Funkce kontroly synchronního/napěťového stavu s jedním stupněm Kontrolní funkce vstupního obvodu měření proudu Kontrolní funkce vstupního obvodu měření napětí Měření zkreslení průběhu proudu Měření zkreslení průběhu napětí Třífázové měření proudu Měření nulového proudu Třífázové měření napětí Měření nulové složky napětí Měření systémové frekvence Měření třífázového výkonu a energie Výpočet akumulovaného elektrického opotřebení vypínače (CB) Poruchový zapisovač přechodových jevů Kontrola vypínacího obvodu Časově zpožděný vypínací výstup funkce ochrany při selhání vypínače (CBFP) Automatické opětné zapnutí, 1 5 cyklů Ovládání vypínače s indikací polohy Přídržná funkce (výstupních signálů) Stavová indikace objektu Volič pozice logiky ovládání (místně/dálkově) Uživatelem konfigurovatelné vstupy a výstupy Blokovací podmínky ovládání Uživatelem konfigurovatelné výstražné LED diody Obr. 6 Blokové schéma verze H02 Standardní konfigurace H03: Třífázová nesměrová nadproudová ochrana s třemi stupni Třífázový detektor zapínacího proudu transformátoru a rozběhu motoru Směrová zemní ochrana s třemi stupni Ochrana při fázové nevyváženosti tří fází Třífázová ochrana proti tepelnému přetížení kabelů Obr. 7 Blokové schéma verze H03 7

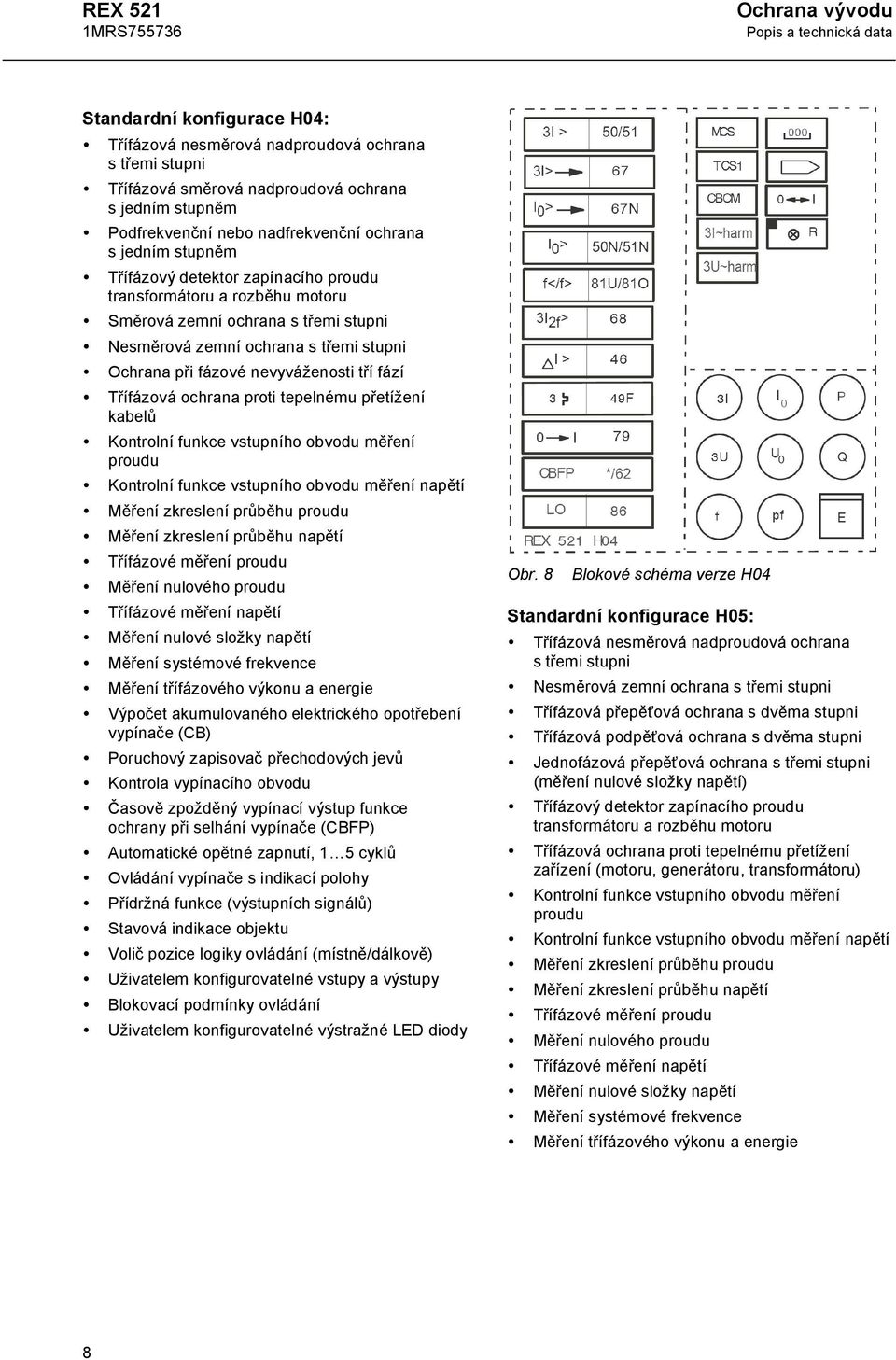

8 REX 521 Ochrana vývodu Standardní konfigurace H04: Třífázová nesměrová nadproudová ochrana s třemi stupni Třífázová směrová nadproudová ochrana s jedním stupněm Podfrekvenční nebo nadfrekvenční ochrana s jedním stupněm Třífázový detektor zapínacího proudu transformátoru a rozběhu motoru Směrová zemní ochrana s třemi stupni Nesměrová zemní ochrana s třemi stupni Ochrana při fázové nevyváženosti tří fází Třífázová ochrana proti tepelnému přetížení kabelů Kontrolní funkce vstupního obvodu měření proudu Kontrolní funkce vstupního obvodu měření napětí Měření zkreslení průběhu proudu Měření zkreslení průběhu napětí Třífázové měření proudu Měření nulového proudu Třífázové měření napětí Měření nulové složky napětí Měření systémové frekvence Měření třífázového výkonu a energie Výpočet akumulovaného elektrického opotřebení vypínače (CB) Poruchový zapisovač přechodových jevů Kontrola vypínacího obvodu Časově zpožděný vypínací výstup funkce ochrany při selhání vypínače (CBFP) Automatické opětné zapnutí, 1 5 cyklů Ovládání vypínače s indikací polohy Přídržná funkce (výstupních signálů) Stavová indikace objektu Volič pozice logiky ovládání (místně/dálkově) Uživatelem konfigurovatelné vstupy a výstupy Blokovací podmínky ovládání Uživatelem konfigurovatelné výstražné LED diody Obr. 8 Blokové schéma verze H04 Standardní konfigurace H05: Třífázová nesměrová nadproudová ochrana s třemi stupni Nesměrová zemní ochrana s třemi stupni Třífázová přepěťová ochrana s dvěma stupni Třífázová podpěťová ochrana s dvěma stupni Jednofázová přepěťová ochrana s třemi stupni (měření nulové složky napětí) Třífázový detektor zapínacího proudu transformátoru a rozběhu motoru Třífázová ochrana proti tepelnému přetížení zařízení (motoru, generátoru, transformátoru) Kontrolní funkce vstupního obvodu měření proudu Kontrolní funkce vstupního obvodu měření napětí Měření zkreslení průběhu proudu Měření zkreslení průběhu napětí Třífázové měření proudu Měření nulového proudu Třífázové měření napětí Měření nulové složky napětí Měření systémové frekvence Měření třífázového výkonu a energie 8

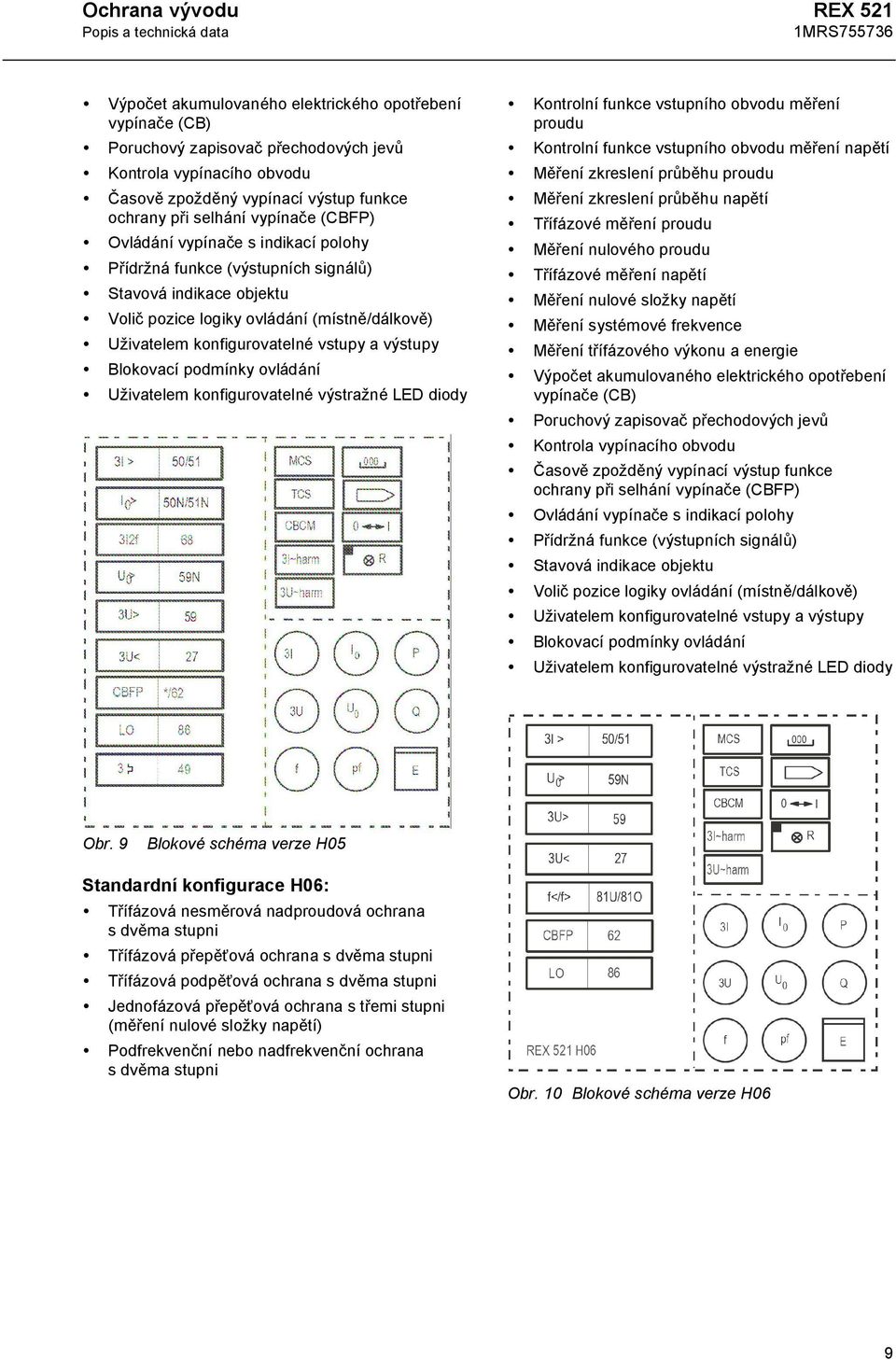

9 Ochrana vývodu REX 521 Výpočet akumulovaného elektrického opotřebení vypínače (CB) Poruchový zapisovač přechodových jevů Kontrola vypínacího obvodu Časově zpožděný vypínací výstup funkce ochrany při selhání vypínače (CBFP) Ovládání vypínače s indikací polohy Přídržná funkce (výstupních signálů) Stavová indikace objektu Volič pozice logiky ovládání (místně/dálkově) Uživatelem konfigurovatelné vstupy a výstupy Blokovací podmínky ovládání Uživatelem konfigurovatelné výstražné LED diody Kontrolní funkce vstupního obvodu měření proudu Kontrolní funkce vstupního obvodu měření napětí Měření zkreslení průběhu proudu Měření zkreslení průběhu napětí Třífázové měření proudu Měření nulového proudu Třífázové měření napětí Měření nulové složky napětí Měření systémové frekvence Měření třífázového výkonu a energie Výpočet akumulovaného elektrického opotřebení vypínače (CB) Poruchový zapisovač přechodových jevů Kontrola vypínacího obvodu Časově zpožděný vypínací výstup funkce ochrany při selhání vypínače (CBFP) Ovládání vypínače s indikací polohy Přídržná funkce (výstupních signálů) Stavová indikace objektu Volič pozice logiky ovládání (místně/dálkově) Uživatelem konfigurovatelné vstupy a výstupy Blokovací podmínky ovládání Uživatelem konfigurovatelné výstražné LED diody Obr. 9 Blokové schéma verze H05 Standardní konfigurace H06: Třífázová nesměrová nadproudová ochrana s dvěma stupni Třífázová přepěťová ochrana s dvěma stupni Třífázová podpěťová ochrana s dvěma stupni Jednofázová přepěťová ochrana s třemi stupni (měření nulové složky napětí) Podfrekvenční nebo nadfrekvenční ochrana s dvěma stupni Obr. 10 Blokové schéma verze H06 9

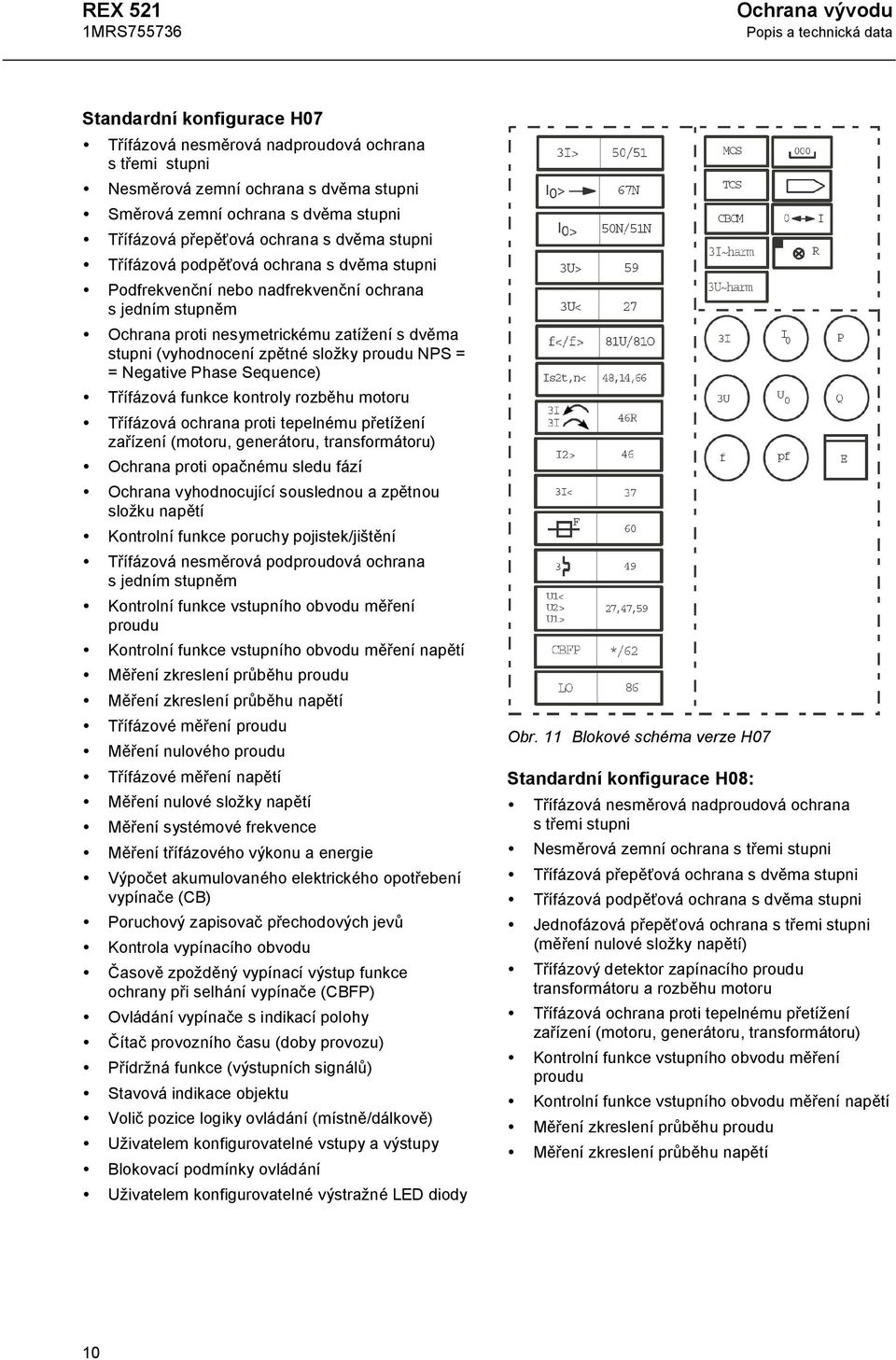

10 REX 521 Ochrana vývodu Standardní konfigurace H07 Třífázová nesměrová nadproudová ochrana s třemi stupni Nesměrová zemní ochrana s dvěma stupni Směrová zemní ochrana s dvěma stupni Třífázová přepěťová ochrana s dvěma stupni Třífázová podpěťová ochrana s dvěma stupni Podfrekvenční nebo nadfrekvenční ochrana s jedním stupněm Ochrana proti nesymetrickému zatížení s dvěma stupni (vyhodnocení zpětné složky proudu NPS = = Negative Phase Sequence) Třífázová funkce kontroly rozběhu motoru Třífázová ochrana proti tepelnému přetížení zařízení (motoru, generátoru, transformátoru) Ochrana proti opačnému sledu fází Ochrana vyhodnocující souslednou a zpětnou složku napětí Kontrolní funkce poruchy pojistek/jištění Třífázová nesměrová podproudová ochrana s jedním stupněm Kontrolní funkce vstupního obvodu měření proudu Kontrolní funkce vstupního obvodu měření napětí Měření zkreslení průběhu proudu Měření zkreslení průběhu napětí Třífázové měření proudu Měření nulového proudu Třífázové měření napětí Měření nulové složky napětí Měření systémové frekvence Měření třífázového výkonu a energie Výpočet akumulovaného elektrického opotřebení vypínače (CB) Poruchový zapisovač přechodových jevů Kontrola vypínacího obvodu Časově zpožděný vypínací výstup funkce ochrany při selhání vypínače (CBFP) Ovládání vypínače s indikací polohy Čítač provozního času (doby provozu) Přídržná funkce (výstupních signálů) Stavová indikace objektu Volič pozice logiky ovládání (místně/dálkově) Uživatelem konfigurovatelné vstupy a výstupy Blokovací podmínky ovládání Uživatelem konfigurovatelné výstražné LED diody Obr. 11 Blokové schéma verze H07 Standardní konfigurace H08: Třífázová nesměrová nadproudová ochrana s třemi stupni Nesměrová zemní ochrana s třemi stupni Třífázová přepěťová ochrana s dvěma stupni Třífázová podpěťová ochrana s dvěma stupni Jednofázová přepěťová ochrana s třemi stupni (měření nulové složky napětí) Třífázový detektor zapínacího proudu transformátoru a rozběhu motoru Třífázová ochrana proti tepelnému přetížení zařízení (motoru, generátoru, transformátoru) Kontrolní funkce vstupního obvodu měření proudu Kontrolní funkce vstupního obvodu měření napětí Měření zkreslení průběhu proudu Měření zkreslení průběhu napětí 10

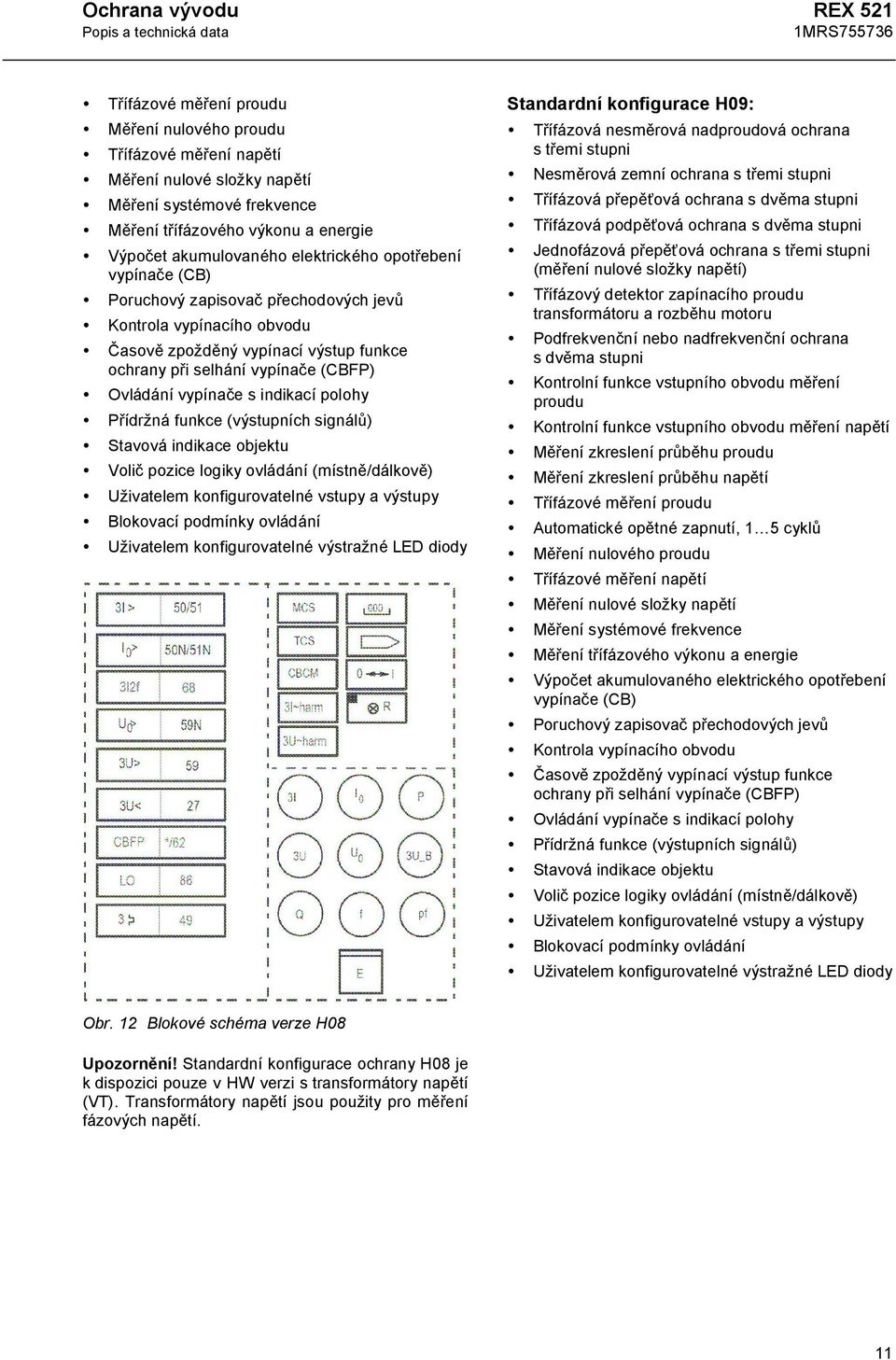

11 Ochrana vývodu REX 521 Třífázové měření proudu Měření nulového proudu Třífázové měření napětí Měření nulové složky napětí Měření systémové frekvence Měření třífázového výkonu a energie Výpočet akumulovaného elektrického opotřebení vypínače (CB) Poruchový zapisovač přechodových jevů Kontrola vypínacího obvodu Časově zpožděný vypínací výstup funkce ochrany při selhání vypínače (CBFP) Ovládání vypínače s indikací polohy Přídržná funkce (výstupních signálů) Stavová indikace objektu Volič pozice logiky ovládání (místně/dálkově) Uživatelem konfigurovatelné vstupy a výstupy Blokovací podmínky ovládání Uživatelem konfigurovatelné výstražné LED diody Standardní konfigurace H09: Třífázová nesměrová nadproudová ochrana s třemi stupni Nesměrová zemní ochrana s třemi stupni Třífázová přepěťová ochrana s dvěma stupni Třífázová podpěťová ochrana s dvěma stupni Jednofázová přepěťová ochrana s třemi stupni (měření nulové složky napětí) Třífázový detektor zapínacího proudu transformátoru a rozběhu motoru Podfrekvenční nebo nadfrekvenční ochrana s dvěma stupni Kontrolní funkce vstupního obvodu měření proudu Kontrolní funkce vstupního obvodu měření napětí Měření zkreslení průběhu proudu Měření zkreslení průběhu napětí Třífázové měření proudu Automatické opětné zapnutí, 1 5 cyklů Měření nulového proudu Třífázové měření napětí Měření nulové složky napětí Měření systémové frekvence Měření třífázového výkonu a energie Výpočet akumulovaného elektrického opotřebení vypínače (CB) Poruchový zapisovač přechodových jevů Kontrola vypínacího obvodu Časově zpožděný vypínací výstup funkce ochrany při selhání vypínače (CBFP) Ovládání vypínače s indikací polohy Přídržná funkce (výstupních signálů) Stavová indikace objektu Volič pozice logiky ovládání (místně/dálkově) Uživatelem konfigurovatelné vstupy a výstupy Blokovací podmínky ovládání Uživatelem konfigurovatelné výstražné LED diody Obr. 12 Blokové schéma verze H08 Upozornění! Standardní konfigurace ochrany H08 je k dispozici pouze v HW verzi s transformátory napětí (VT). Transformátory napětí jsou použity pro měření fázových napětí. 11

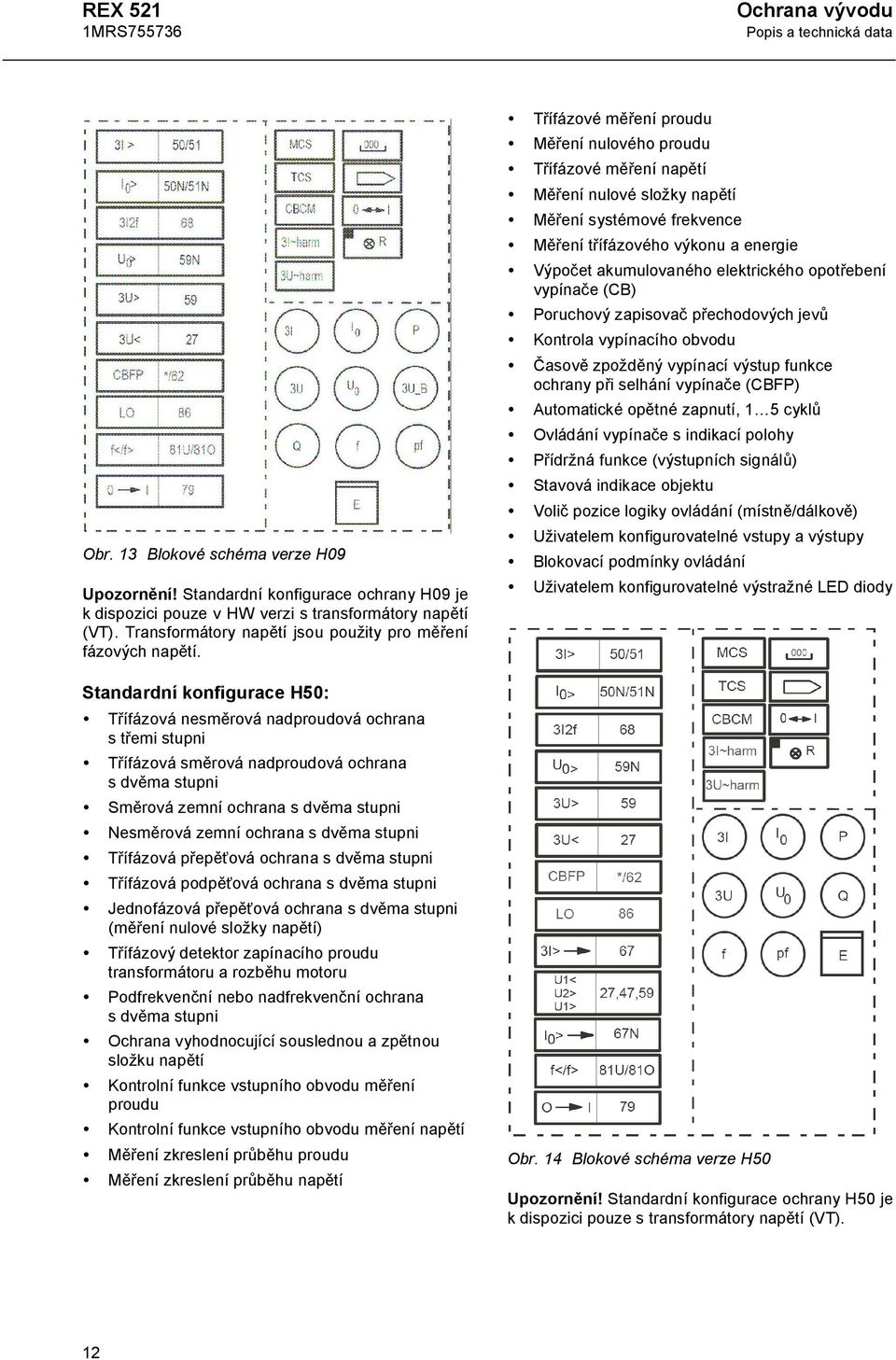

12 REX 521 Ochrana vývodu Obr. 13 Blokové schéma verze H09 Upozornění! Standardní konfigurace ochrany H09 je k dispozici pouze v HW verzi s transformátory napětí (VT). Transformátory napětí jsou použity pro měření fázových napětí. Standardní konfigurace H50: Třífázová nesměrová nadproudová ochrana s třemi stupni Třífázová směrová nadproudová ochrana s dvěma stupni Směrová zemní ochrana s dvěma stupni Nesměrová zemní ochrana s dvěma stupni Třífázová přepěťová ochrana s dvěma stupni Třífázová podpěťová ochrana s dvěma stupni Jednofázová přepěťová ochrana s dvěma stupni (měření nulové složky napětí) Třífázový detektor zapínacího proudu transformátoru a rozběhu motoru Podfrekvenční nebo nadfrekvenční ochrana s dvěma stupni Ochrana vyhodnocující souslednou a zpětnou složku napětí Kontrolní funkce vstupního obvodu měření proudu Kontrolní funkce vstupního obvodu měření napětí Měření zkreslení průběhu proudu Měření zkreslení průběhu napětí Třífázové měření proudu Měření nulového proudu Třífázové měření napětí Měření nulové složky napětí Měření systémové frekvence Měření třífázového výkonu a energie Výpočet akumulovaného elektrického opotřebení vypínače (CB) Poruchový zapisovač přechodových jevů Kontrola vypínacího obvodu Časově zpožděný vypínací výstup funkce ochrany při selhání vypínače (CBFP) Automatické opětné zapnutí, 1 5 cyklů Ovládání vypínače s indikací polohy Přídržná funkce (výstupních signálů) Stavová indikace objektu Volič pozice logiky ovládání (místně/dálkově) Uživatelem konfigurovatelné vstupy a výstupy Blokovací podmínky ovládání Uživatelem konfigurovatelné výstražné LED diody Obr. 14 Blokové schéma verze H50 Upozornění! Standardní konfigurace ochrany H50 je k dispozici pouze s transformátory napětí (VT). 12
13 Ochrana vývodu REX 521 Standardní konfigurace H51: Třífázová nesměrová nadproudová ochrana s třemi stupni Třífázová směrová nadproudová ochrana s jedním stupněm Nesměrová zemní ochrana s dvěma stupni Směrová zemní ochrana s dvěma stupni Třífázová přepěťová ochrana s jedním stupněm Třífázová podpěťová ochrana s jedním stupněm Podfrekvenční nebo nadfrekvenční ochrana s dvěma stupni Ochrana proti nesymetrickému zatížení s jedním stupněm (vyhodnocení zpětné složky proudu NPS = Negative Phase Sequence) Třífázová funkce kontroly rozběhu motoru Třífázová ochrana proti tepelnému přetížení zařízení (motoru, generátoru, transformátoru) Jednofázová přepěťová ochrana s jedním stupněm (měření nulové složky napětí) Ochrana vyhodnocující souslednou a zpětnou složku napětí Kontrolní funkce poruchy pojistek/jištění Třífázová nesměrová podproudová ochrana s jedním stupněm Kontrolní funkce vstupního obvodu měření proudu Kontrolní funkce vstupního obvodu měření napětí Měření zkreslení průběhu proudu Měření zkreslení průběhu napětí Třífázové měření proudu Měření nulového proudu Třífázové měření napětí Měření nulové složky napětí Měření systémové frekvence Měření třífázového výkonu a energie Výpočet akumulovaného elektrického opotřebení vypínače (CB) Poruchový zapisovač přechodových jevů Kontrola vypínacího obvodu Časově zpožděný vypínací výstup funkce ochrany při selhání vypínače (CBFP) Ovládání vypínače s indikací polohy Čítač provozního času (doby provozu) Přídržná funkce (výstupních signálů) Stavová indikace objektu Volič pozice logiky ovládání (místně/dálkově) Uživatelem konfigurovatelné vstupy a výstupy Blokovací podmínky ovládání Uživatelem konfigurovatelné výstražné LED diody Obr. 15 Blokové schéma verze H51 Upozornění! Standardní konfigurace ochrany H51 je k dispozici pouze s transformátory napětí (VT). 13
14 REX 521 Ochrana vývodu Aplikace U ochrany je k dispozici několik standardních konfigurací. Detailnější informace jsou uvedeny v dokumentaci ochrany REX 521 Technický referenční manuál, Standardní konfigurace. B01: Standardní konfigurace ochrany REX 521/B01 je navržena pro systémy s jednoduchou přípojnicí, systémy s jedním vypínačem a pro selektivní chránění při zkratech, časově zpožděné chránění při nadproudech i zemních poruchách v radiálních sítích s izolovanými nulovými body, v účinně uzemněných sítích, odporově uzemněných sítích a v rezonančně uzemněných sítích. B02: Standardní konfigurace B02 je navržena pro systémy s jednoduchou přípojnicí, systémy s jedním vypínačem a pro selektivní chránění při zkratech, časově zpožděné chránění při nadproudech i zemních poruchách, včetně funkce automatického opětného zapnutí. Tato konfigurace může být použita v různých typech sítí, jako například v radiálních sítích s izolovanými nulovými body, v účinně uzemněných sítích, odporově uzemněných sítích a v rezonančně uzemněných sítích. M01: Standardní konfigurace M01 je navržena pro systémy s jednoduchou přípojnicí, systémy s jedním vypínačem a pro selektivní chránění při zkratech, časově zpožděné chránění při nadproudech i pro směrové vyhodnocení zemních poruch v radiálních sítích s izolovanými nulovými body, v účinně uzemněných sítích, odporově uzemněných sítích a v rezonančně uzemněných sítích. M02: Standardní konfigurace M02 je navržena pro systémy s jednoduchou přípojnicí, systémy s jedním vypínačem a pro selektivní chránění při zkratech, časově zpožděné chránění při nadproudech i pro směrové vyhodnocení zemních poruch, včetně funkce automatického opětného zapnutí. Tato konfigurace může být použita v různých typech sítí, jako například v radiálních sítích s izolovanými nulovými body, v účinně uzemněných sítích, odporově uzemněných sítích a v rezonančně uzemněných sítích. H01: Standardní konfigurace H01 je navržena pro systémy s jednoduchou přípojnicí, systémy s jedním vypínačem a pro selektivní směrové i nesměrové chránění při zkratech, časově zpožděné směrové chránění při nadproudech i pro směrové vyhodnocení zemních poruch, včetně funkce automatického opětného zapnutí s kontrolou synchronního a napěťového stavu soustav. H02: Standardní konfigurace H02 je navržena pro systémy s jednoduchou přípojnicí, systémy s jedním vypínačem a pro selektivní směrové i nesměrové chránění při zkratech, časově zpožděné směrové i nesměrové chránění při nadproudech a pro směrové vyhodnocení zemních poruch, včetně funkce automatického opětného zapnutí. H03: Standardní konfigurace H03 je navržena pro systémy s jednoduchou přípojnicí, systémy s jedním vypínačem a pro selektivní nesměrové chránění při zkratech, časově zpožděné nesměrové chránění při nadproudech i pro směrové vyhodnocení zemních poruch, včetně funkce automatického opětného zapnutí s kontrolou synchronního a napěťového stavu soustav. H04: Standardní konfigurace H04 je navržena pro systémy s jednoduchou přípojnicí, systémy s jedním vypínačem a pro selektivní nesměrové chránění při zkratech, časově zpožděné nesměrové chránění při nadproudech a pro směrové i nesměrové vyhodnocení zemních poruch, včetně funkce automatického opětného zapnutí. H05: Standardní konfigurace H05 je navržena pro systémy s jednoduchou přípojnicí, systémy s jedním vypínačem a pro selektivní nesměrové chránění při zkratech, časově zpožděné nesměrové chránění při nadproudech a nesměrové vyhodnocení zemních poruch. Konfigurace také obsahuje přepěťovou ochranu, podpěťovou ochranu, přepěťovou ochranu měřicí nulovou složku napětí a ochranu proti tepelnému přetížení zařízení. H06: Standardní konfigurace H06 je navržena pro systémy s jednoduchou přípojnicí, systémy s jedním vypínačem a pro selektivní nesměrové chránění při zkratech a časově zpožděné nesměrové chránění při nadproudech. Konfigurace také obsahuje přepěťovou ochranu, podpěťovou ochranu, přepěťovou ochranu měřicí nulovou složku napětí, podfrekvenční ochranu a nadfrekvenční ochranu. H07: Standardní konfigurace H07 je navržena pro chránění velkých nebo středních třífázových střídavých motorů v aplikacích, kde je pohon ovládán vypínačem. Ochrana vzhledem k značnému množství integrovaných ochranných funkcí zajišťuje kompletní chránění motoru proti poškození při elektrických poruchách. Ochranu s konfigurací H07 je také možné použít pro chránění jiných objektů, jako například transformátorů, v aplikacích, kde je potřebná ochrana proti tepelnému přetížení. Tento typ ochrany lze také použít v aplikaci, kde jsou požadovány nadproudová ochrana, podpěťová nebo přepěťová ochrana, a/nebo směrová nebo nesměrová zemní ochrana. H08: Standardní konfigurace H08 je navržena pro systémy s jednoduchou přípojnicí, systémy s jedním vypínačem a pro selektivní nesměrové chránění při zkratech, časově zpožděné nesměrové chránění při nadproudech a nesměrové vyhodnocení zemních poruch. Konfigurace také obsahuje přepěťovou ochranu, podpěťovou ochranu, přepěťovou ochranu měřicí nulovou složku napětí a ochranu proti tepelnému přetížení zařízení. Ochrana zpracovává a vyhodnocuje fázová napětí. V zobrazených datech měřených veličin jsou však k dispozici i údaje o sdružených napětích. 14
15 Ochrana vývodu REX 521 1MRS MBG H09: Standardní konfigurace ochrany REX 521/H09 je navržena pro systémy s jednoduchou přípojnicí, systémy s jedním vypínačem a pro selektivní nesměrové chránění při zkratech, časově zpožděné nesměrové chránění při nadproudech a nesměrové vyhodnocení zemních poruch. Konfigurace také obsahuje přepěťovou ochranu, podpěťovou ochranu, přepěťovou ochranu měřicí nulovou složku napětí, podfrekvenční ochranu, nadfrekvenční ochranu a funkci automatického opětného zapnutí. H50: Standardní konfigurace ochrany REX 521/H50 je navržena pro systémy s jednoduchou přípojnicí, systémy s jedním vypínačem a pro selektivní nesměrové chránění při zkratech, časově zpožděné směrové i nesměrové chránění při nadproudech, směrové a/nebo nesměrové vyhodnocení zemních poruch. Konfigurace také obsahuje přepěťovou ochranu, podpěťovou ochranu, přepěťovou ochranu měřicí nulovou složku napětí, podfrekvenční ochranu, nadfrekvenční ochranu a funkci automatického opětného zapnutí. H51: Standardní konfigurace ochrany REX 521/H51 je navržena pro chránění velkých nebo středních třífázových střídavých motorů v aplikacích, kde je pohon ovládán vypínačem. Ochrana vzhledem k značnému množství integrovaných ochranných funkcí zajišťuje kompletní chránění motoru proti poškození při elektrických poruchách. Ochranu s konfigurací H51 je možné použít i pro chránění jiných objektů v aplikacích, kde je potřebná ochrana proti tepelnému přetížení (například pro chránění transformátorů). Tento typ ochrany lze také použít v aplikaci, kde jsou požadovány nadproudová ochrana, směrová nadproudová ochrana, podpěťová/ /přepěťová ochrana, podfrekvenční ochrana a/nebo nadfrekvenční ochrana. 15

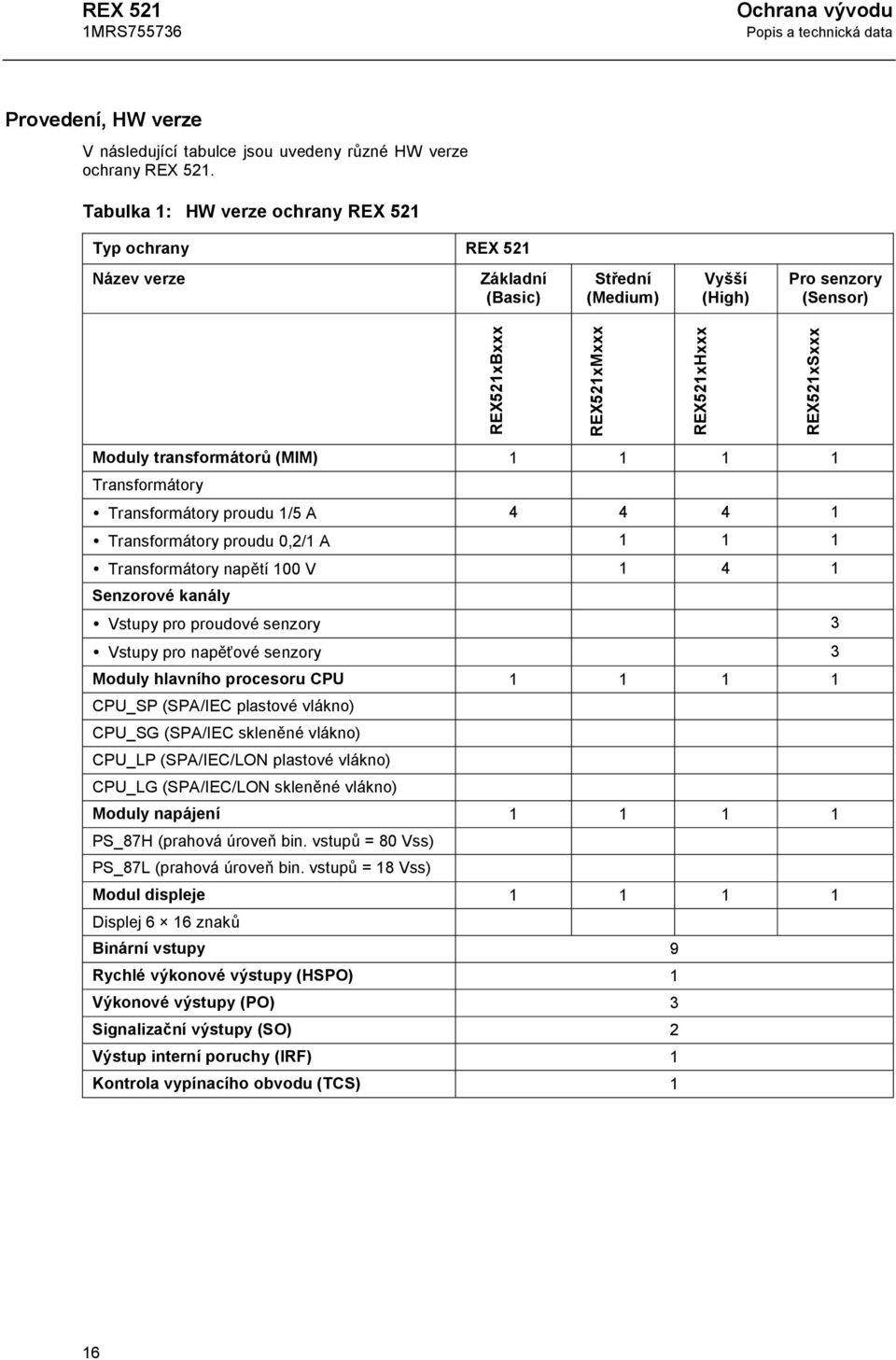

16 REX 521 Ochrana vývodu Provedení, HW verze V následující tabulce jsou uvedeny různé HW verze ochrany REX 521. Tabulka 1: HW verze ochrany REX 521 Typ ochrany REX 521 Název verze Základní (Basic) Střední (Medium) Vyšší (High) Pro senzory (Sensor) REX521xBxxx REX521xMxxx REX521xHxxx REX521xSxxx Moduly transformátorů (MIM) Transformátory Transformátory proudu 1/5 A Transformátory proudu 0,2/1 A Transformátory napětí 100 V Senzorové kanály Vstupy pro proudové senzory 3 Vstupy pro napěťové senzory 3 Moduly hlavního procesoru CPU CPU_SP (SPA/IEC plastové vlákno) CPU_SG (SPA/IEC skleněné vlákno) CPU_LP (SPA/IEC/LON plastové vlákno) CPU_LG (SPA/IEC/LON skleněné vlákno) Moduly napájení PS_87H (prahová úroveň bin. vstupů = 80 Vss) PS_87L (prahová úroveň bin. vstupů = 18 Vss) Modul displeje Displej 6 16 znaků Binární vstupy 9 Rychlé výkonové výstupy (HSPO) 1 Výkonové výstupy (PO) 3 Signalizační výstupy (SO) 2 Výstup interní poruchy (IRF) 1 Kontrola vypínacího obvodu (TCS) 1 16

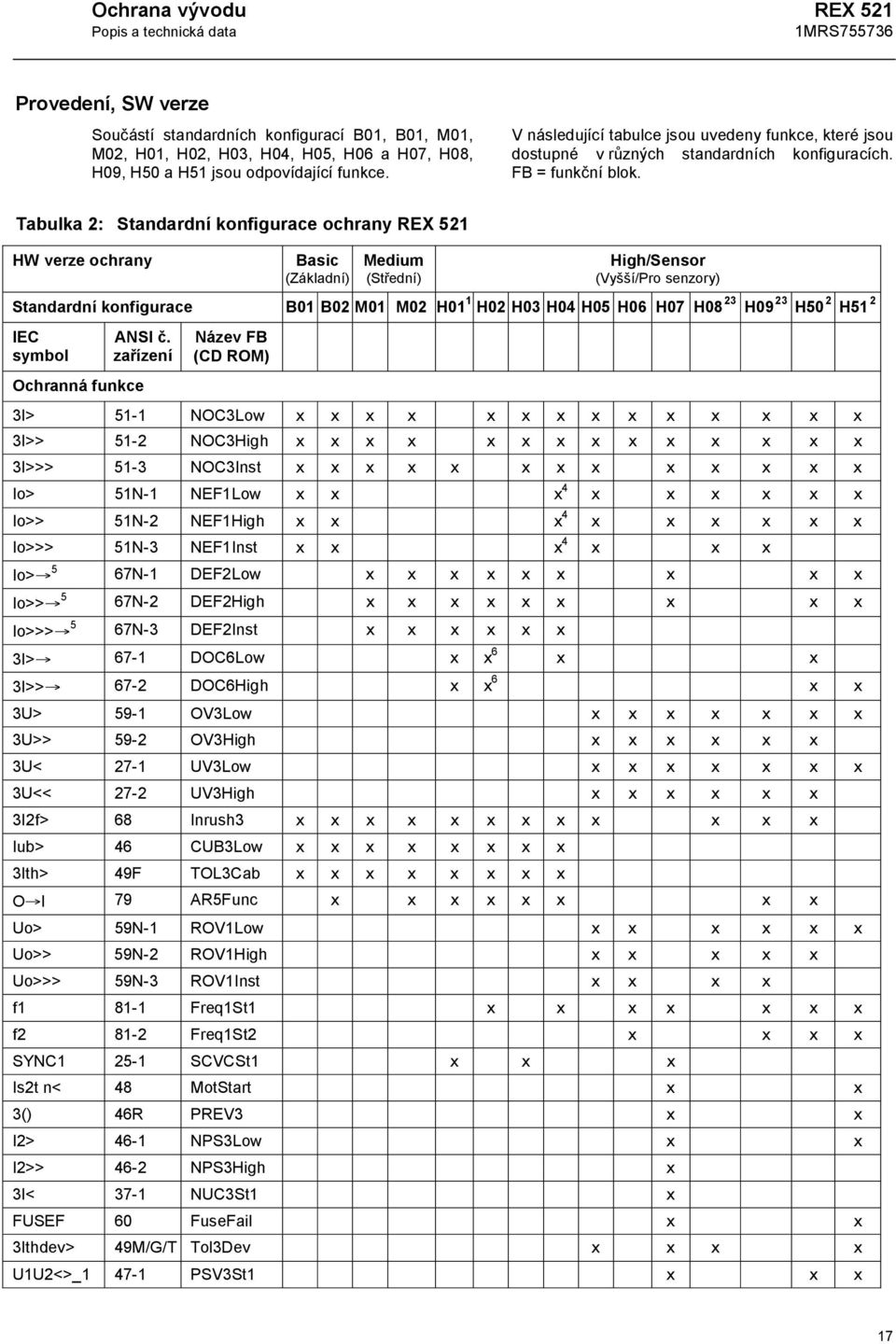

17 Ochrana vývodu REX 521 Provedení, SW verze Součástí standardních konfigurací B01, B01, M01, M02, H01, H02, H03, H04, H05, H06 a H07, H08, H09, H50 a H51 jsou odpovídající funkce. V následující tabulce jsou uvedeny funkce, které jsou dostupné v různých standardních konfiguracích. FB = funkční blok. Tabulka 2: Standardní konfigurace ochrany REX 521 HW verze ochrany Basic (Základní) Medium (Střední) High/Sensor (Vyšší/Pro senzory) Standardní konfigurace B01 B02 M01 M02 H01 1 H02 H03 H04 H05 H06 H07 H08 23 H09 23 H H51 IEC symbol ANSI č. zařízení Ochranná funkce Název FB (CD ROM) 3I> 51-1 NOC3Low x x x x x x x x x x x x x x 3I>> 51-2 NOC3High x x x x x x x x x x x x x x 3I>>> 51-3 NOC3Inst x x x x x x x x x x x x x Io> 51N-1 NEF1Low x x x 4 x x x x x x Io>> 51N-2 NEF1High x x x 4 x x x x x x Io>>> 51N-3 NEF1Inst x x x 4 x x x Io> 5 67N-1 DEF2Low x x x x x x x x x Io>> 5 67N-2 DEF2High x x x x x x x x x Io>>> 5 67N-3 DEF2Inst x x x x x x 3I> 67-1 DOC6Low x x 6 x x 3I>> 67-2 DOC6High x x 6 x x 3U> 59-1 OV3Low x x x x x x x 3U>> 59-2 OV3High x x x x x x 3U< 27-1 UV3Low x x x x x x x 3U<< 27-2 UV3High x x x x x x 3I2f> 68 Inrush3 x x x x x x x x x x x x Iub> 46 CUB3Low x x x x x x x x 3Ith> 49F TOL3Cab x x x x x x x x O I 79 AR5Func x x x x x x x x Uo> 59N-1 ROV1Low x x x x x x Uo>> 59N-2 ROV1High x x x x x Uo>>> 59N-3 ROV1Inst x x x x f Freq1St1 x x x x x x x f Freq1St2 x x x x SYNC SCVCSt1 x x x Is2t n< 48 MotStart x x 3() 46R PREV3 x x I2> 46-1 NPS3Low x x I2>> 46-2 NPS3High x 3I< 37-1 NUC3St1 x FUSEF 60 FuseFail x x 3Ithdev> 49M/G/T Tol3Dev x x x x U1U2<>_ PSV3St1 x x x 17
18 REX 521 Ochrana vývodu Tabulka 2: Standardní konfigurace ochrany REX 521 (pokračování) HW verze ochrany Basic (Základní) Medium (Střední) High/Sensor (Vyšší/Pro senzory) Standardní konfigurace B01 B02 M01 M02 H01 1 H02 H03 H04 H05 H06 H07 H08 23 H09 23 H H51 IEC symbol Ovládací funkce ANSI č. zařízení Název FB (CD ROM) I O CB1 COCB1 COCB1 x x x x x x x x x x x x x x x I O IND1 COIND1 COIND1 x x x x x x x x x x x x x x x I O IND2 COIND2 COIND2 x x x x x x x x x x x x x x x I O IND3 COIND3 COIND3 x 7 x 7 I O POS COLOCAT COLOCAT x x x x x x x x x x x x x x x ALARM1-8 ALARM1-8 MMIALAR1-8 x x x x x x x x x x x x x x x Měřicí funkce 3I 3I MECU3A x x x x x x x x x x x x x x x Io Io MECU1A x x x x x x x x x x x x x x x Uo Uo MEVO1A x x x x x x x x x x x x x DREC DREC MEDREC x x x x x x x x x x x x x x x 3U 3U MEVO3A x x x x x x x x x x x 3U_B 3U_B MEVO3B x x F F MEFR1 x x x x x x x x x x x PQE PQE MEPE7 x x x x x x x x x x x AI1 AI1 MEAI1 x x Funkce monitorování provozních podmínek CB wear1 CB wear1 CMBWEAR1 x x x x x x x x x x x x x x x TCS1 TCS1 CMTCS1 x x x x x x x x x x x x x x x MCS 3I MCS 3I CMCU3 x x x x x x x x x x x x x x x MCS 3U MCS 3U CMVO3 x x x x x x x x x x x TIME1 TIME1 CMTIME1 x x Funkce monitorování kvality energie PQ3Inf PQ3Inf PQCU3H x x x x x x x x x x x x x x x PQ3Unf PQ3Unf PQVO3H x x x x x x x x x x x Standardní funkce SWGRP SWGRP SWGRP x x x x x x x x x x x x x x x Verze H01 je k dispozici pouze jako verze ochrany určená pro senzory K dispozici pouze jako verze VT ochrany (s transformátory napětí) Transformátory napětí použity pro měření fázových napětí, vypočtená sdružená napětí jsou zobrazena funkcí 3U_B Konfigurováno fixně ke kanálu I 0 (1/5 A), nebo je-li navolen, ke kanálu I 0S S určitými limity lze použít jako funkční blok Io>, Io>> a Io>>>, nebo jako funkční blok Uo>, Uo>> a Uo>>> Funkce 3I> a 3I>> nelze nastavit do provozního režimu funkce 3I>, 3I>> nebo 3I>>> Indikace stavu motoru Upozornění: Vypočtená hodnota nulové složky Uo (Uos) je použita v konfiguraci senzorové verze H01 a v konfiguraci H03. Vypočtená hodnota nulové složky Io (Ios) je k dispozici v konfiguracích H01 H05, H08, H09 a H50. Detailnější informace jsou uvedeny v dokumentaci ochrany REX 521 Technický referenční manuál, Standardní konfigurace. 18
19 Ochrana vývodu REX 521 Technická data Tabulka 3: Měřicí vstupy Jmenovitá frekvence 50,0/60,0 Hz Proudové vstupy Jmenovitý proud 0,2 A/1 A/5 A Tepelná proudová trvalá 1,5 A/4 A/20 A přetížitelnost po dobu 1 s 20 A/100 A/500 A Dynamická proudová přetížitelnost, 50 A/250 A/1250 A hodnota jedné půlvlny Vstupní impedance <750 mω/<100 mω/ /<20mΩ Napěťové vstupy Jmenovité napětí 100V/110V/115V/120V (parametrizace) Trvalá napěťová přetížitelnost 2 U n (240 V) Spotřeba při jmenovitém napětí < 0,5 VA Senzorové vstupy Rozsah napětí (efektivní hodnota) 9,4 V (ef. hodnota) Rozsah napětí (špičková hodnota) ± 12 V Vstupní impedance Vstupní kapacita > 4,7 MΩ < 1 nf Tabulka 4: Pomocné napájení Typ modulu napájení PS_87H PS_87L (REX 521xxHxx) (REX 521xxLxx) Vstupní napětí, st 110/120/220/240 V Vstupní napětí, ss 110/125/220 V 24/48/60 V Změny napětí % st, % ss jmenovité hodnoty % ss jmenovité hodnoty Zatížitelnost (spotřeba) < 20 W Zvlnění pomocného ss napětí max. 12 % jmenovité ss hodnoty (IEC ) Čas přerušení pomocného ss napětí bez resetu < 40 ms, 110 V < 100 ms, 200 V < 15 ms, 24 V < 50 ms, 48 V Čas přerušení pomocného ss napětí bez resetu Indikace vysoké vnitřní teploty < 40 ms, 110 V < 100 ms, 200 V +78 C (+75 C +83 C) < 15 ms, 24 V < 50 ms, 48 V 19
20 REX 521 Ochrana vývodu Tabulka 5: Binární vstupy Typ modulu napájení PS_87H PS_87L (REX 521xxHxx) (REX 521xxLxx) Provozní rozsah ss napětí V ss V (pro DI9 = V) Vstupní ss napětí 110/125/220 V 24/48/60/110/125/220 V (pro DI9 také 24/48/60 V) Vstupní proud Výkonová spotřeba/vstup ~ ma < 0,8 W Tabulka 6: Signalizační výstupy Maximální systémové napětí Trvalá zatížitelnost Spínací schopnost a zatížitelnost po dobu 0,5 s Spínací schopnost a zatížitelnost po dobu 3 s Rozpínací schopnost při časové konstantě ovládaného obvodu L/R <40 ms a pro 48/110/220 V ss 250 V st/ss 5 A 10 A 8 A 1 A/0,25 A/0,15 A Tabulka 7: Výkonové výstupy Maximální systémové napětí 250 V st/ss Trvalá zatížitelnost 5 A Spínací schopnost a zatížitelnost po dobu 0,5 s 30 A Spínací schopnost a zatížitelnost po dobu 3 s 15 A Rozpínací schopnost při časové konstantě ovládaného obvodu 5 A/3 A/1 A L/R <40 ms a pro 48/110/220 V ss Minimální zatížení kontaktů 100 ma, 24 V st/ss (2,4 VA) TCS (Kontrola vypínacího obvodu) Rozsah ovládacího napětí V st/ss Proud kontrolním obvodem Minimální napětí na kontaktu (prahová úroveň) Přibližně 1,5 ma (0,99...1,72 ma) 20 V st/ss ( V) 20
21 Ochrana vývodu REX 521 Tabulka 8: Pracovní podmínky/pracovní prostředí Specifikovaný rozsah pracovní teploty C Rozsah transportní a skladovací teploty C Stupeň krytí Přední/čelní strana, zapuštěná montáž IP 54 Zadní strana, připojovací svorkovnice IP 20 Test v suchém horkém prostředí Podle IEC Test v suchém studeném prostředí Podle IEC Test ve vlhkém horkém prostředí, cyklický test Podle IEC , r.v. > 95 %, T = C Testy skladovacích teplot Podle IEC Tabulka 9: Standardní testy Izolační testy Izolační zkouška IEC Zkouška rázovým napětím IEC Zkušební napětí Zkušební napětí 2 kv, 50 Hz, 1 min. 5 kv, jednopólové impulsy, průběh vlny 1,2/50 μs, energie zdroje 0,5 J Měření izolačního odporu Izolační odpor > 100 MΩ, 500 V ss IEC Mechanické testy Vibrační zkoušky (sinusový průběh) IEC , třída I Zkouška nárazem IEC , třída I Seismická zkouška IEC , třída 2 21
22 REX 521 Ochrana vývodu Tabulka 10: Testy elektromagnetické kompatibility Testy úrovně EMC odolnosti splňují požadavky specifikované v této tabulce 1MHz interferenční test, Společný režim 2,5 kv třída III, IEC Diferenciální režim 1,0 kv Elektrostatický vybíjecí test, Pro kontaktní/vodivý výboj 6 kv třída III, IEC Pro vzdušný výboj 8 kv a IEC Test rušení rádiovou frekvencí Vodivé spojení, společný režim, IEC , IEC V (ef. hodnota) f = 150 khz...80 MHz Vyzařovaná amplitudově modulovaná frekvence, IEC , IEC Vyzařovaná impulsně modulovaná frekvence, ENV 50204, IEC Rychlý přechodový test rušení Napájení 4 kv IEC a IEC I/O porty (vstupy/výstupy) 2 kv Test odolnosti rázovým napětím IEC a IEC Magnetická pole síťové frekvence (50 Hz), IEC Poklesy a krátkodobá přerušení napětí, IEC Testy elektromagnetického vyzařování EN a EN Osvědčení CE Napájení I/O porty (vstupy/výstupy) 100 A/m trvalé působení 300 A/m 1 až 3 s 30 %, 10ms; 60 %, 100ms; 60 %, 1000ms > 90 %, 5000 ms Vodivé spojení, RF vyzařování (svorky napájení) 10 V/m (ef. hodnota) f = MHz 10 V/m, f = 900 MHz 2 kv, společný režim 1 kv, diferenc. režim 2 kv, společný režim 1 kv, diferenc. režim EN 55011, třída A, EN Vyzařovaná energie, RF vyzařování EN 55011, třída A, EN V souladu s EMC směrnicí 89/336/EEC a LV instrukcí 73/23/EEC EN EN EN EN
23 Ochrana vývodu REX 521 Tabulka 11: Datová komunikace Rozhraní na zadním panelu, konektory X3.2 a X3.3 Rozhraní na zadním panelu, konektory X3.1:9, 10 Optické rozhraní Protokol SPA, IEC_103, Modbus DNP 3.0 U verze REX 521 xxxl také LON Při použití převodníku SPA-ZC 402 SPA/Ethernet: Protokoly IEC a SPA TCP/IP Rozhraní RS-485 Protokol Přední/čelní panel Optické rozhraní RS 232 Protokol SPA, Modbus, DNP 3.0 Při použití převodníku SPA-ZC 302 Profibus-DPV1/SPA Gateway: Protokol Profibus SPA Komunikační kabel 1MKC Protokol SPA Rychlost přenosu dat 4,8/9,6/19,2 kb/s Počet spouštěcích bitů 1 Počet datových bitů 7 Parita Sudá Počet závěrných bitů 1 Protokol IEC_103 Rychlost přenosu dat 9,6/19,2 kb/s Počet datových bitů 8 Parita Sudá Počet závěrných bitů 1 Protokol Modbus Rychlost přenosu dat 0,6/1,2/2,4/4,8/9,6/19,2 kb/s Protokol DNP 3.0 Počet datových bitů 7/8 (ASCII/RTU) Parita Bez parity/sudá/lichá Počet závěrných bitů 1/2 Režimy protokolu Modbus Rychlost přenosu dat ASCII/RTU 0,3/0,6/1,2/2,4/4,8/9,6/19,2 kb/s Počet datových bitů 8 Parita Bez parity/sudá/lichá Počet závěrných bitů 1/2 Protokol LON Přenosová rychlost 78,0 kb/s/1,25 Mb/s 23
24 REX 521 Ochrana vývodu Tabulka 12: Všeobecná data Sady SW nástrojů CAP 501, CAP 505, LIB 510, SMS 510 Záznam změnových stavů Všechny změnové stavy jsou zaznamenány na vyšší syntaktické úrovni: Důvod aktivace, čas, datum v navoleném jazyku a jasně definovaném textovém formátu. Je zaznamenáno posledních 50 změnových stavů. Záznam dat Záznam vypínacích hodnot. Ochranné funkce Viz REX 521 Technický referenční manuál, Standardní konfigurace (viz také část Reference na straně 46). Ovládací funkce Viz REX 521 Technický referenční manuál, Standardní konfigurace (viz také část Reference na straně 46). Funkce monitorování provozních podmínek Viz REX 521 Technický referenční manuál, Standardní konfigurace (viz také část Reference na straně 46). Měřicí funkce Viz REX 521 Technický referenční manuál, Standardní konfigurace (viz také část Reference na straně 46). Funkce samočinné kontroly Viz REX 521 Technický referenční manuál, Všeobecný popis (viz také část Reference na straně 46). Mechanické rozměry Šířka: 148,8 mm (1/3 z 19 vany) Výška, rám: 265,9 mm (6U) Výška, skříň: 249,8 mm Hloubka: 235 mm Rozměrové výkresy viz Manuál pro instalaci (viz také část Reference na straně 46). Hmotnost jednotky < 5 kg 24
25 Ochrana vývodu REX 521 Technická data ochranných funkcí Třífázová nesměrová nadproudová ochrana, stupeň s nižším rozsahem seřiditelnosti 3I> (51-1) Popudový proud 0,10 5,00 In Vypínací čas v režimu DT (nezávislé zpoždění) 0,05 300,00 s Násobící čas. faktor v režimu IDMT (závislé zpož.) 0,05 1,00 IEEE časový faktor v režimu IDMT (závislé zpož.) 0,5 15,0 Provozní režim (Not in use) Nevyužito (Definite time) Nezávislé časové zpoždění (Extremly inverse) Extrémně závislá charakteristika (Very inverse) Velmi závislá charakteristika (Normal inverse) Normálně závislá charakteristika (Long time inverse) Dlouhodobě závislá charakteristika (RI-type inverse) Závislá charakteristika typ RI (RD-type inverse) Závislá charakteristika typ RD (IEEE Extremely inverse) Extrémně závislá charakteristika IEEE (IEEE Very inverse) Velmi závislá charakteristika IEEE (IEEE Inverse) Závislá charakteristika IEEE (IEEE Short time inverse) Závislá char. IEEE s krátkou č. konstantou (IEEE Short time extr. inverse) Extr. záv. char. IEEE s krátkou č. konstantou (IEEE Long time extr. inverse) Extr. záv. char. IEEE s dlouhou č. konstantou (IEEE Long time very inverse) Velmi záv. char. IEEE s dlouhou č. konstantou (IEEE Long time inverse) Závislá char. IEEE s dlouhou č. konstantou Režim měření (Peak-to-peak) Špička špička (Fundamental freq.) Základní frekvence Čas odpadu/návratu čítače vypínacího času ms Upozornění! Níže uvedené hodnoty jsou platné v rozsahu f/fn = 0,95 1,05 Přesnost vypínací hodnoty ± 2,5 % z nastavené hodnoty nebo ± 0,01 In Čas působení Injektované proudy > 2,0 popudový proud: Interní čas < 32 ms Celkový čas < 40 ms Čas resetu ms (závislé na minimální šířce impulsu nastavené u vypínacího výstupu) Typický přídržný poměr 0,95 Čas zpoždění návratu funkce < 45 ms Přesnost vyp. času v režimu DT (nezávislé zpoždění) ± 2 % z nastavené hodnoty nebo ± 20 ms Třída přesnosti/index E v režimu IDMT (záv. zpož.) Index třídy E = 5,0 nebo ± 20 ms Třífázová nesměrová nadproudová ochrana, stupeň s vyšším rozsahem seřiditelnosti 3I>> (51-2) a mžikový stupeň 3I>>> (51-3) Popudový proud 0,10 40,00 In Vypínací čas 0,05 300,00 s Provozní režim (Not in use) Nevyužito (Definite time) Nezávislé časové zpoždění (Instantaneous) Mžikové působení Režim měření (Peak-to-peak) Špička špička (Fundamental frequency) Základní frekvence Čas odpadu/návratu čítače vypínacího času ms Upozornění! Níže uvedené hodnoty jsou platné v rozsahu f/fn = 0,95 1,05 Přesnost vypínací hodnoty 0,1 10 In: ±2,5 % z nast. hod. nebo ± 0,01 In In: ± 5,0 % z nastavené hodnoty 25
26 REX 521 Ochrana vývodu Čas působení Injektované proudy > 2,0 popudový proud: Interní čas < 32 ms Celkový čas < 40 ms Čas resetu ms (závislé na minimální šířce impulsu nastavené u vypínacího výstupu) Typický přídržný poměr 0,95 Čas zpoždění návratu funkce < 45 ms Přesnost vyp. času v režimu DT (nezávislé zpoždění) ± 2 % z nastavené hodnoty nebo ± 20 ms Nesměrová zemní ochrana, stupeň s nižším rozsahem seřiditelnosti Io> (51N-1) Popudový proud 1,0 500,0 % In Vypínací čas v režimu DT (nezávislé zpoždění) 0,05 300,00 s Násobící čas. faktor v režimu IDMT (závislé zpož.) 0,05 1,00 IEEE časový faktor v režimu IDMT (závislé zpož.) 0,5 15,0 Provozní režim (Not in use) Nevyužito (Definite time) Nezávislé časové zpoždění (Extremly inverse) Extrémně závislá charakteristika (Very inverse) Velmi závislá charakteristika (Normal inverse) Normálně závislá charakteristika (Long time inverse) Dlouhodobě závislá charakteristika (RI-type inverse) Závislá charakteristika typ RI (RD-type inverse) Závislá charakteristika typ RD (IEEE Extremely inverse) Extrémně závislá charakteristika IEEE (IEEE Very inverse) Velmi závislá charakteristika IEEE (IEEE Inverse) Závislá charakteristika IEEE (IEEE Short time inverse) Závislá char. IEEE s krátkou č. konstantou (IEEE Short time extr. inverse) Extr. záv. char. IEEE s krátkou č. konstantou (IEEE Long time extr. inverse) Extr. záv. char. IEEE s dlouhou č. konstantou (IEEE Long time very inverse) Velmi záv. char. IEEE s dlouhou č. konstantou (IEEE Long time inverse) Závislá char. IEEE s dlouhou č. konstantou Režim měření (Peak-to-peak) Špička špička (Fundamental freq.) Základní frekvence Čas odpadu/návratu čítače vypínacího času ms Upozornění! Níže uvedené hodnoty jsou platné v rozsahu f/fn = 0,95 1,05 Přesnost vypínací hodnoty ± 2,5 % z nastavené hodnoty + 0,0005 In Čas působení Injektované proudy > 2,0 popudový proud: Interní čas < 32 ms Celkový čas < 40 ms Čas resetu ms (závislé na minimální šířce impulsu nastavené u vypínacího výstupu) Typický přídržný poměr 0,95 Čas zpoždění návratu funkce < 45 ms Přesnost vyp. času v režimu DT (nezávislé zpoždění) ± 2 % z nastavené hodnoty nebo ± 20 ms Třída přesnosti/index E v režimu IDMT (záv. zpož.) Index třídy E = 5,0 nebo ± 20 ms Nesměrová zemní ochrana, stupeň s vyšším rozsahem seřiditelnosti Io>> (51N-2) a mžikový stupeň Io>>> (51N-3) Popudový proud 0,10 12,00 In Vypínací čas 0,05 300,00 s Provozní režim (Not in use) Nevyužito (Definite time) Nezávislé časové zpoždění (Instantaneous) Mžikové působení Režim měření (Peak-to-peak) Špička špička (Fundamental freq.) Základní frekvence 26
27 Ochrana vývodu REX 521 Čas odpadu/návratu čítače vypínacího času ms Upozornění! Níže uvedené hodnoty jsou platné v rozsahu f/fn = 0,95 1,05 Přesnost vypínací hodnoty ± 2,5 % z nastavené hodnoty nebo + 0,01 In Čas působení Injektované proudy > 2,0 popudový proud: Interní čas < 32 ms Celkový čas < 40 ms Čas resetu ms (závislé na minimální šířce impulsu nastavené u vypínacího výstupu) Typický přídržný poměr 0,95 Čas zpoždění návratu funkce < 45 ms Přesnost vyp. času v režimu DT (nezávislé zpoždění) ± 2 % z nastavené hodnoty nebo ± 20 ms Směrová zemní ochrana, stupeň s nižším rozsahem seřiditelnosti Io> (67N-1) Popudový proud 1,0 25,0 % In Popudové napětí 2,0 100,0 % Un Vypínací čas v režimu DT (nezávislé zpoždění) 0,1 300,0 s Násobící čas. faktor v režimu IDMT (závislé zpož.) 0,05 1,00 Provozní režim (Not in use) Nevyužito (Definite time) Nezávislé časové zpoždění (Extremly inverse) Extrémně závislá charakteristika (Very inverse) Velmi závislá charakteristika (Normal inverse) Normálně závislá charakteristika (Long time inverse) Dlouhodobě závislá charakteristika Kritérium vypnutí (Basic angle & Uo) Základní úhel & Uo (Basic angle) Základní úhel (IoSin/Cos & Uo) IoSin/Cos & Uo (IoSin/Cos) IoSin/Cos (Non-directional Io) Nesměrové Io (Non-directional Uo) Nesměrové Uo Směr vypnutí (Forward) Dopředný (Reverse) Zpětný Základní úhel ϕ b Vypínací charakteristika IoSin (ϕ) IoCos (ϕ) Přeruš. zemní porucha (Not active) Neaktivní (Active) Aktivní Režim měření (Peak-to-peak) Špička špička (Fundamental freq.) Základní frekvence Čas odpadu / návratu čítače vypínacího času ms Upozornění! Níže uvedené hodnoty jsou platné v rozsahu f/fn = 0,95 1,05 Přesnost vypínací hodnoty ± 2,5 % z nastavené hodnoty + 0,0005 In ± 2,5 % z nastavené hodnoty nebo + 0,01 Un Fázový úhel ± 2 Čas působení Injektovaný nulový proud > 2,0 popudový proud a nulové napětí > 2,0 popudové napětí: Interní čas < 72 ms Celkový čas < 80 ms Čas resetu ms (závislé na minimální šířce impulsu nastavené u vypínacího výstupu) 27
28 REX 521 Ochrana vývodu Typický přídržný poměr 0,95 Čas zpoždění návratu funkce < 50 ms Přesnost vyp. času v režimu DT (nezávislé zpoždění) ± 2% z nastavené hodnoty nebo ± 20 ms Třída přesnosti / index E v režimu IDMT (záv. zpož.) Index třídy E = 5,0 nebo ± 20 ms Směrová zemní ochrana, stupeň s vyšším rozsahem seřiditelnosti Io>> (67N-2) a mžikový stupeň Io>>> (67N-3) Popudový proud 1,0 500,0 % In Popudové napětí 2,0 100,0 % Un Vypínací čas 0,1 300,0 s Provozní režim (Not in use) Nevyužito (Definite time) Nezávislé časové zpoždění (Instantaneous) Mžikové působení Kritérium vypnutí (Basic angle & Uo) Základní úhel & Uo (Basic angle) Základní úhel (IoSin/Cos & Uo) IoSin/Cos & Uo (IoSin/Cos) IoSin/Cos (Non-directional Io) Nesměrové Io (Non-directional Uo) Nesměrové Uo Směr vypnutí (Forward) Dopředný (Reverse) Zpětný Základní úhel ϕ b Vypínací charakteristika IoSin (ϕ) IoCos (ϕ) Přeruš. zemní porucha (Not active) Neaktivní (Active) Aktivní Režim měření (Peak-to-peak) Špička špička (Fundamental freq.) Základní frekvence Čas odpadu/návratu čítače času vypnutí ms Upozornění! Níže uvedené hodnoty jsou platné v rozsahu f/fn = 0,95 1,05 Přesnost vypínací hodnoty ± 2,5 % z nastavené hodnoty + 0,0005 In ± 2,5 % z nastavené hodnoty nebo + 0,01 Un Fázový úhel ± 2 Čas působení Injektovaný nulový proud > 2,0 popudový proud a nulové napětí > 2,0 popudové napětí: Interní čas < 72 ms Celkový čas < 80 ms Čas resetu ms (závislé na minimální šířce impulsu nastavené u vypínacího výstupu) Typický přídržný poměr 0,95 Čas zpoždění návratu funkce < 50 ms Přesnost vyp. času v režimu DT (nezávislé zpoždění) ± 2 % z nastavené hodnoty nebo ± 20 ms Třífázová směrová nadproudová ochrana, stupeň s nižším rozsahem seřiditelnosti 3I> (67-1) Popudový proud 0,05 40 In Vypínací čas 0,05 300,00 s Provozní režim (Not in use) Nevyužito (Definite time) Nezávislé časové zpoždění (Extremly inverse) Extrémně závislá charakteristika (Very inverse) Velmi závislá charakteristika 28
29 Ochrana vývodu REX 521 (Normal inverse) Normálně závislá charakteristika (Long time inverse) Dlouhodobě závislá charakteristika (RI-type inverse) Závislá charakteristika typ RI (RD-type inverse) Závislá charakteristika typ RD Násobící časový faktor 0,05 1,00 Základní úhel ϕ b 0 90 Směr vypnutí (Forward) Dopředný (Reverse) Zpětný Zemní ochrana (Disabled) Blokována (Enabled) Uvolněna Režim měření (Mode 1) Režim 1 (sdruž. napětí/proudy špička-špička) (Mode 2) Režim 2 (sdruž. napětí/proudy zákl. frekvence) (Mode 3) Režim 3 (fázová napětí/proudy špička-špička) (Mode 4) Režim 4 (fázová napětí/proudy zákl. frekvence) Čas odpadu/návratu čítače vypínacího času ms Upozornění! Níže uvedené hodnoty jsou platné v rozsahu f/fn = 0,95 1,05 Přesnost vypínací hodnoty Proud: 0,1 10 In: ± 2,5 % z nast. hod. nebo ± 0,01 In In: ± 5,0 % z nastavené hodnoty Napětí: ± 2,5 % z měřené hodnoty nebo ± 0,01 Un Fázový úhel: ± 2 Čas působení Injektované proudy > 2,0 popudový proud: Interní čas < 42 ms Celkový čas < 50 ms Čas resetu ms (závislé na minimální šířce impulsu nastavené u vypínacího výstupu) Typický přídržný poměr 0,95 Čas zpoždění návratu funkce < 45 ms Přesnost vyp. času v režimu DT (nezávislé zpoždění) ± 2 % z nastavené hodnoty nebo ± 20 ms Třída přesnosti/index E v režimu IDMT (záv. zpož.) Index třídy E = 5,0 nebo ± 20 ms Třífázová směrová nadproudová ochrana, stupeň s vyšším rozsahem seřiditelnosti 3I>> (67-2) Popudový proud 0,05 40 In Vypínací čas 0,05 300,00 s Provozní režim (Not in use) Nevyužito (Definite time) Nezávislé časové zpoždění (Instantaneous) Mžikové působení Základní úhel ϕ b 0 90 Směr vypnutí (Forward) Dopředný (Reverse) Zpětný Zemní ochrana (Disabled) Blokována (Enabled) Uvolněna Nesměrové působení (Disabled) Blokováno (Enabled) Uvolněno Režim měření (Mode 1) Režim 1 (sdruž. napětí/proudy špička-špička) (Mode 2) Režim 2 (sdruž. napětí/proudy zákl. frekvence) (Mode 3) Režim 3 (fázová napětí/proudy špička-špička) (Mode 4) Režim 4 (fázová napětí/proudy zákl. frekvence) Čas odpadu/návratu čítače vypínacího času ms 29
