1 Technická zpráva Všeobecně Název stavby : Místo stavby : ZATEPLENÍ OBJEKTU MŠ a OÚ MŠ Přílepy, Přílepy č.p.4, Holešov parcela číslo 25 k.ú. Přílepy Okres : Kroměříž Kraj : Zlínský Investor : Obec Přílepy, Přílepy č.p.4, Holešov IČ: statutární zástupce Rudolf Solař starosta obce Charakter stavby : zateplení konstrukcí, výměna výplní otvorů Zahájení stavby : 06/13 Ukončení stavby : 09/13 Dodavatel : bude určen dodatečně Projektant : Ing. Milan Kočař TRIGON projekt, Kollárova 1007/45, Kroměříž č.autorizace dle ČKAIT v oboru pozemní stavby IČO ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ 1.1 Technická zpráva a) Výsledky doplňujících průzkumů a výpočtů Doplňující průzkumy a výpočty nebyly prováděny b) Změny technického, konstrukčního a dispozičního řešení Změny v rámci technického, konstrukčního a dispozičního řešení nebyly provedeny Dispoziční řešení : 1.PP ze schodišťového prostoru je přístupný sklad, plynová kotelna a sklep s vestavěnou kójí (bývalá prádelna). Z kotelny je přístupná suterénní část dvorní přístavby. 2

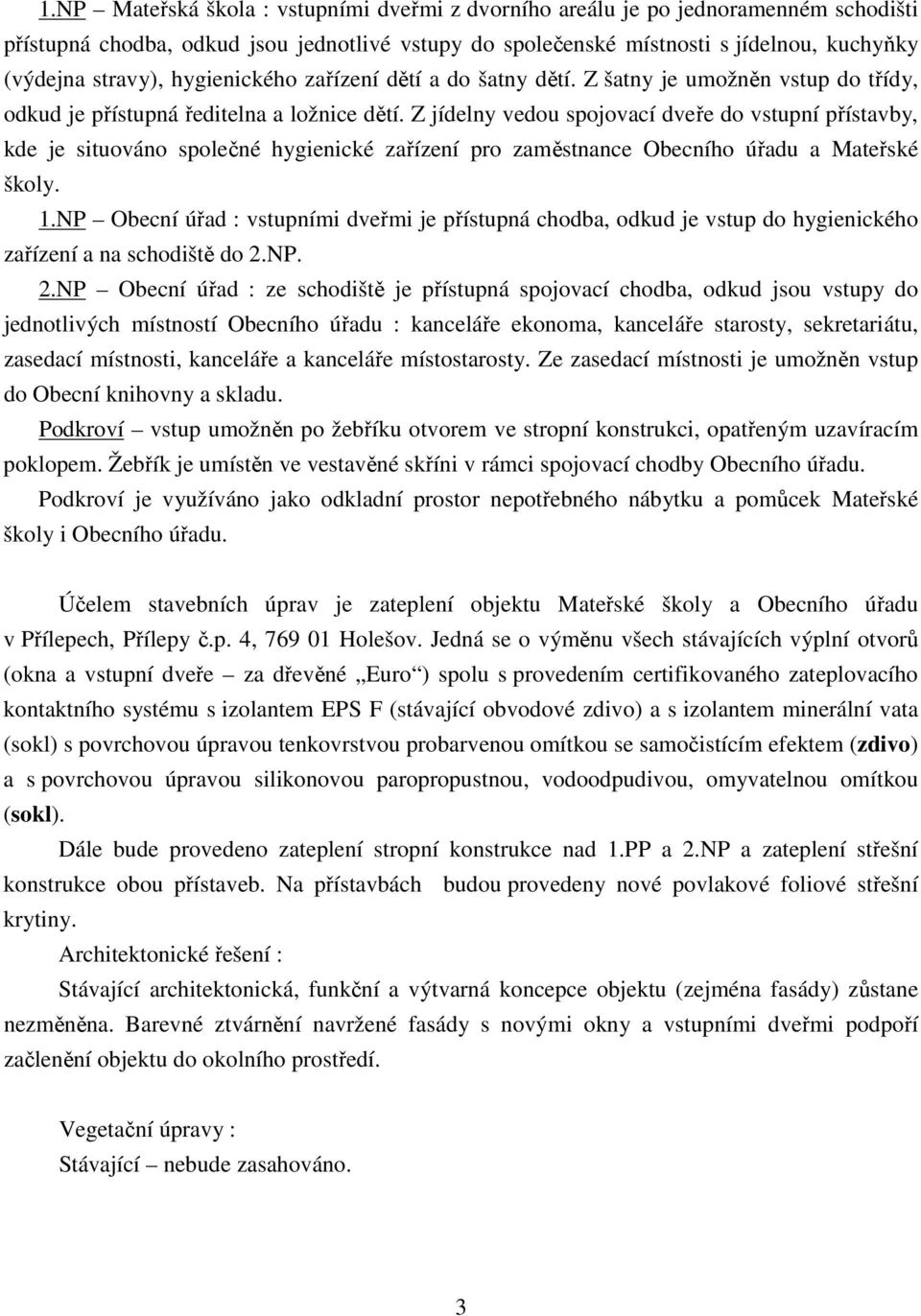

2 1.NP Mateřská škola : vstupními dveřmi z dvorního areálu je po jednoramenném schodišti přístupná chodba, odkud jsou jednotlivé vstupy do společenské místnosti s jídelnou, kuchyňky (výdejna stravy), hygienického zařízení dětí a do šatny dětí. Z šatny je umožněn vstup do třídy, odkud je přístupná ředitelna a ložnice dětí. Z jídelny vedou spojovací dveře do vstupní přístavby, kde je situováno společné hygienické zařízení pro zaměstnance Obecního úřadu a Mateřské školy. 1.NP Obecní úřad : vstupními dveřmi je přístupná chodba, odkud je vstup do hygienického zařízení a na schodiště do 2.NP. 2.NP Obecní úřad : ze schodiště je přístupná spojovací chodba, odkud jsou vstupy do jednotlivých místností Obecního úřadu : kanceláře ekonoma, kanceláře starosty, sekretariátu, zasedací místnosti, kanceláře a kanceláře místostarosty. Ze zasedací místnosti je umožněn vstup do Obecní knihovny a skladu. Podkroví vstup umožněn po žebříku otvorem ve stropní konstrukci, opatřeným uzavíracím poklopem. Žebřík je umístěn ve vestavěné skříni v rámci spojovací chodby Obecního úřadu. Podkroví je využíváno jako odkladní prostor nepotřebného nábytku a pomůcek Mateřské školy i Obecního úřadu. Účelem stavebních úprav je zateplení objektu Mateřské školy a Obecního úřadu v Přílepech, Přílepy č.p. 4, Holešov. Jedná se o výměnu všech stávajících výplní otvorů (okna a vstupní dveře za dřevěné Euro ) spolu s provedením certifikovaného zateplovacího kontaktního systému s izolantem EPS F (stávající obvodové zdivo) a s izolantem minerální vata (sokl) s povrchovou úpravou tenkovrstvou probarvenou omítkou se samočistícím efektem (zdivo) a s povrchovou úpravou silikonovou paropropustnou, vodoodpudivou, omyvatelnou omítkou (sokl). Dále bude provedeno zateplení stropní konstrukce nad 1.PP a 2.NP a zateplení střešní konstrukce obou přístaveb. Na přístavbách budou provedeny nové povlakové foliové střešní krytiny. Architektonické řešení : Stávající architektonická, funkční a výtvarná koncepce objektu (zejména fasády) zůstane nezměněna. Barevné ztvárnění navržené fasády s novými okny a vstupními dveřmi podpoří začlenění objektu do okolního prostředí. Vegetační úpravy : Stávající nebude zasahováno. 3

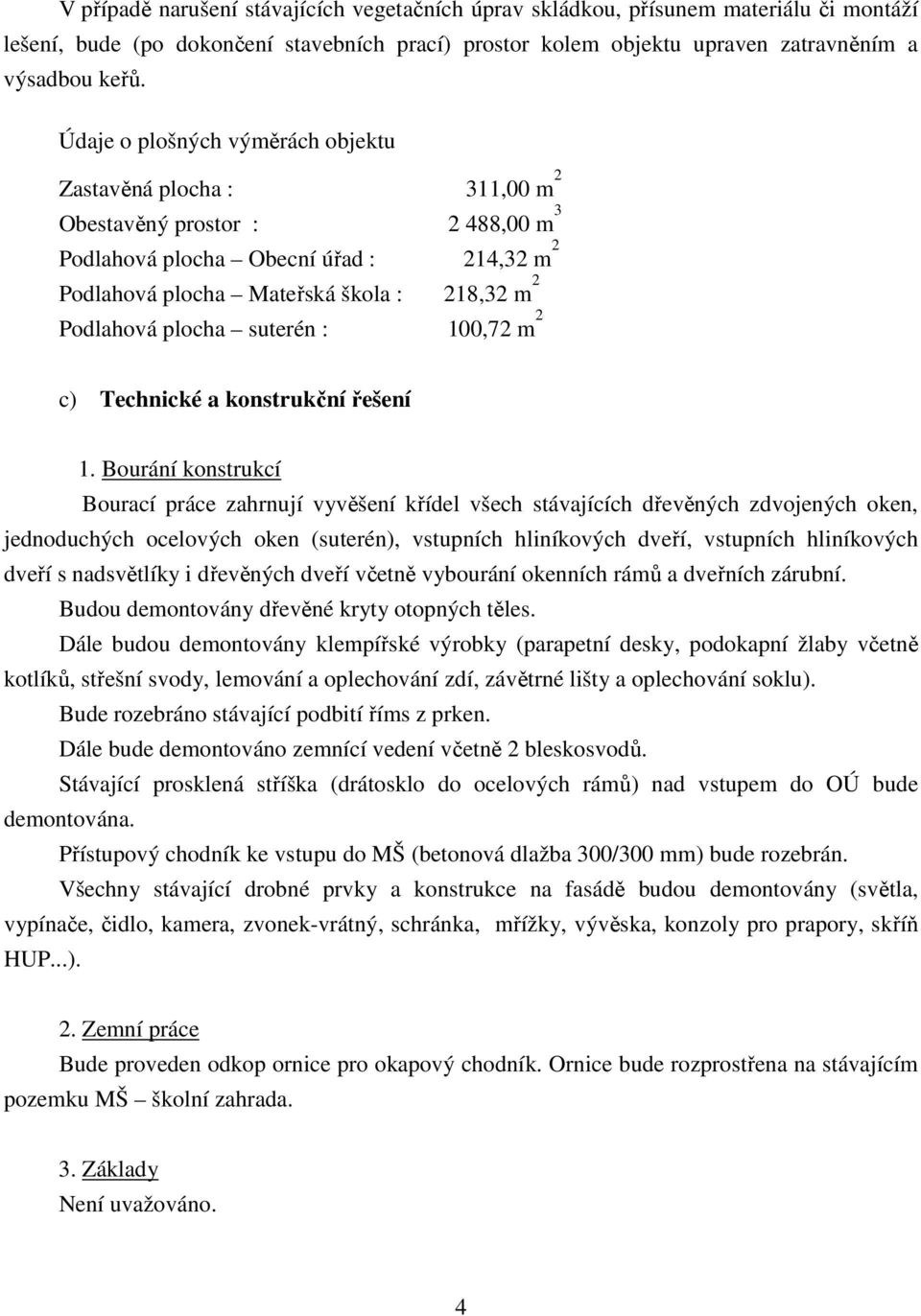

3 V případě narušení stávajících vegetačních úprav skládkou, přísunem materiálu či montáží lešení, bude (po dokončení stavebních prací) prostor kolem objektu upraven zatravněním a výsadbou keřů. Údaje o plošných výměrách objektu Zastavěná plocha : 311,00 m 2 Obestavěný prostor : 2 488,00 m 3 Podlahová plocha Obecní úřad : 214,32 m 2 Podlahová plocha Mateřská škola : 218,32 m 2 Podlahová plocha suterén : 100,72 m 2 c) Technické a konstrukční řešení 1. Bourání konstrukcí Bourací práce zahrnují vyvěšení křídel všech stávajících dřevěných zdvojených oken, jednoduchých ocelových oken (suterén), vstupních hliníkových dveří, vstupních hliníkových dveří s nadsvětlíky i dřevěných dveří včetně vybourání okenních rámů a dveřních zárubní. Budou demontovány dřevěné kryty otopných těles. Dále budou demontovány klempířské výrobky (parapetní desky, podokapní žlaby včetně kotlíků, střešní svody, lemování a oplechování zdí, závětrné lišty a oplechování soklu). Bude rozebráno stávající podbití říms z prken. Dále bude demontováno zemnící vedení včetně 2 bleskosvodů. Stávající prosklená stříška (drátosklo do ocelových rámů) nad vstupem do OÚ bude demontována. Přístupový chodník ke vstupu do MŠ (betonová dlažba 300/300 mm) bude rozebrán. Všechny stávající drobné prvky a konstrukce na fasádě budou demontovány (světla, vypínače, čidlo, kamera, zvonek-vrátný, schránka, mřížky, vývěska, konzoly pro prapory, skříň HUP...). 2. Zemní práce Bude proveden odkop ornice pro okapový chodník. Ornice bude rozprostřena na stávajícím pozemku MŠ školní zahrada. 3. Základy Není uvažováno. 4

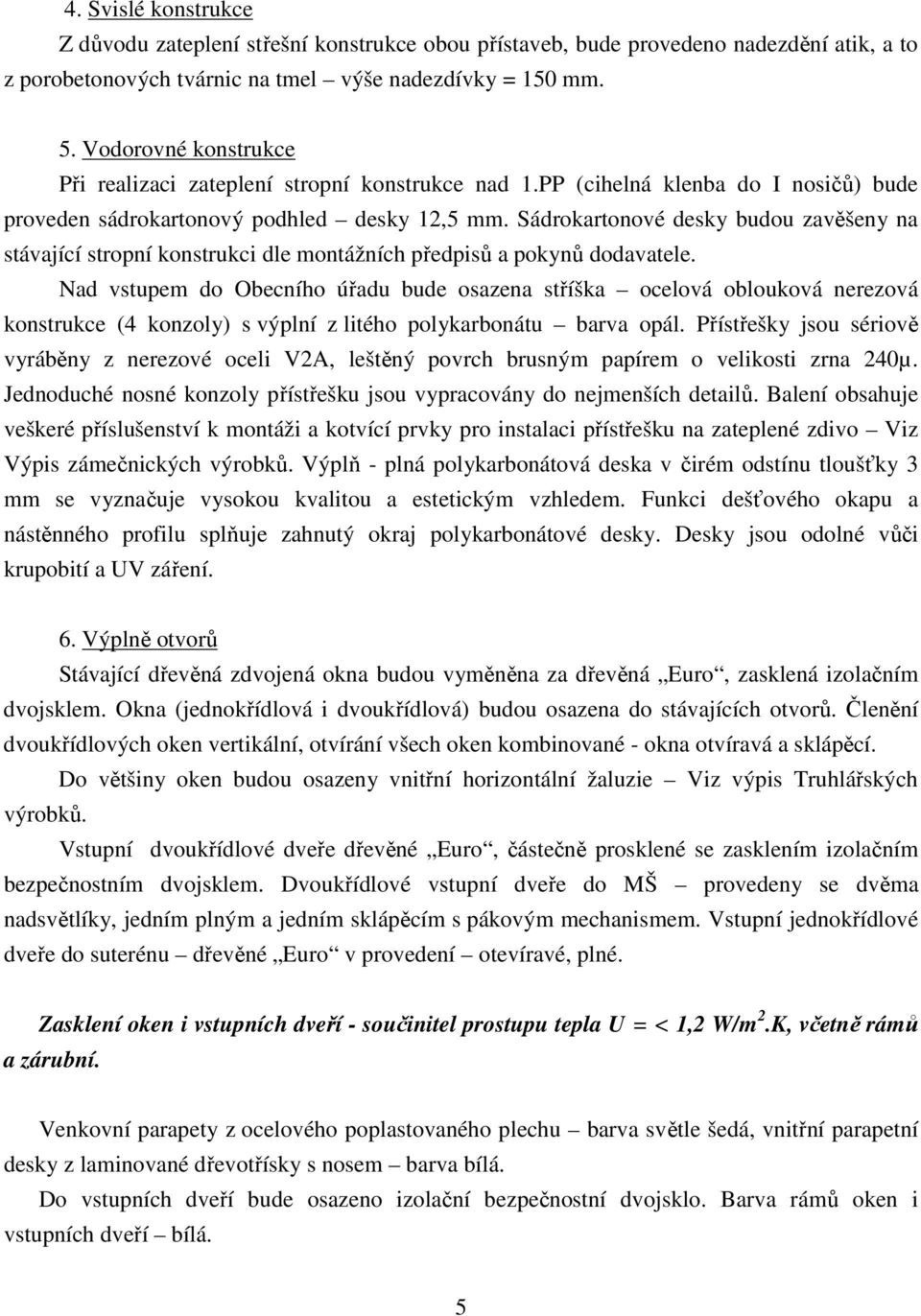

4 4. Svislé konstrukce Z důvodu zateplení střešní konstrukce obou přístaveb, bude provedeno nadezdění atik, a to z porobetonových tvárnic na tmel výše nadezdívky = 150 mm. 5. Vodorovné konstrukce Při realizaci zateplení stropní konstrukce nad 1.PP (cihelná klenba do I nosičů) bude proveden sádrokartonový podhled desky 12,5 mm. Sádrokartonové desky budou zavěšeny na stávající stropní konstrukci dle montážních předpisů a pokynů dodavatele. Nad vstupem do Obecního úřadu bude osazena stříška ocelová oblouková nerezová konstrukce (4 konzoly) s výplní z litého polykarbonátu barva opál. Přístřešky jsou sériově vyráběny z nerezové oceli V2A, leštěný povrch brusným papírem o velikosti zrna 240µ. Jednoduché nosné konzoly přístřešku jsou vypracovány do nejmenších detailů. Balení obsahuje veškeré příslušenství k montáži a kotvící prvky pro instalaci přístřešku na zateplené zdivo Viz Výpis zámečnických výrobků. Výplň - plná polykarbonátová deska v čirém odstínu tloušťky 3 mm se vyznačuje vysokou kvalitou a estetickým vzhledem. Funkci dešťového okapu a nástěnného profilu splňuje zahnutý okraj polykarbonátové desky. Desky jsou odolné vůči krupobití a UV záření. 6. Výplně otvorů Stávající dřevěná zdvojená okna budou vyměněna za dřevěná Euro, zasklená izolačním dvojsklem. Okna (jednokřídlová i dvoukřídlová) budou osazena do stávajících otvorů. Členění dvoukřídlových oken vertikální, otvírání všech oken kombinované - okna otvíravá a sklápěcí. Do většiny oken budou osazeny vnitřní horizontální žaluzie Viz výpis Truhlářských výrobků. Vstupní dvoukřídlové dveře dřevěné Euro, částečně prosklené se zasklením izolačním bezpečnostním dvojsklem. Dvoukřídlové vstupní dveře do MŠ provedeny se dvěma nadsvětlíky, jedním plným a jedním sklápěcím s pákovým mechanismem. Vstupní jednokřídlové dveře do suterénu dřevěné Euro v provedení otevíravé, plné. Zasklení oken i vstupních dveří - součinitel prostupu tepla U = < 1,2 W/m 2.K, včetně rámů a zárubní. Venkovní parapety z ocelového poplastovaného plechu barva světle šedá, vnitřní parapetní desky z laminované dřevotřísky s nosem barva bílá. Do vstupních dveří bude osazeno izolační bezpečnostní dvojsklo. Barva rámů oken i vstupních dveří bílá. 5

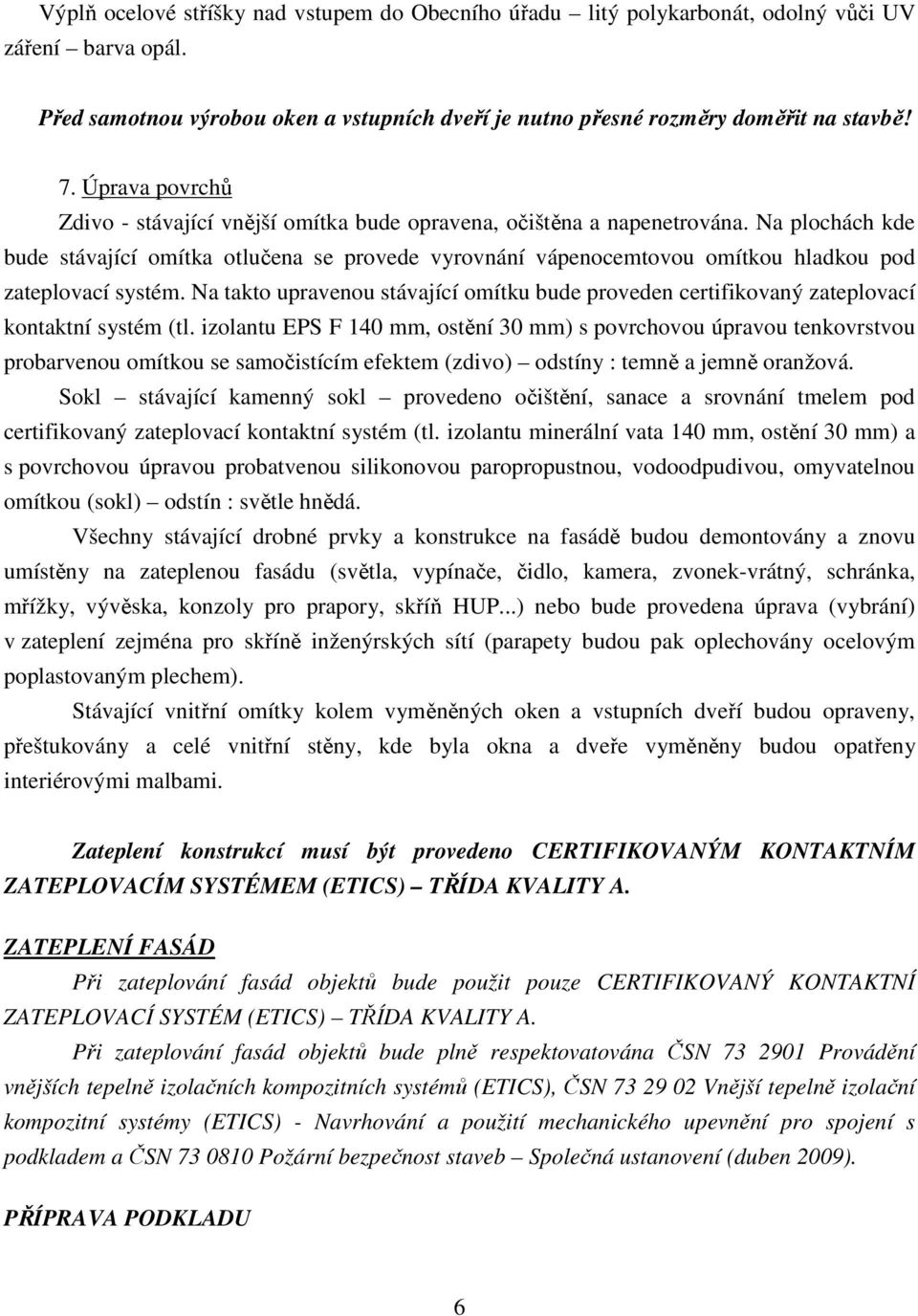

5 Výplň ocelové stříšky nad vstupem do Obecního úřadu litý polykarbonát, odolný vůči UV záření barva opál. Před samotnou výrobou oken a vstupních dveří je nutno přesné rozměry doměřit na stavbě! 7. Úprava povrchů Zdivo - stávající vnější omítka bude opravena, očištěna a napenetrována. Na plochách kde bude stávající omítka otlučena se provede vyrovnání vápenocemtovou omítkou hladkou pod zateplovací systém. Na takto upravenou stávající omítku bude proveden certifikovaný zateplovací kontaktní systém (tl. izolantu EPS F 140 mm, ostění 30 mm) s povrchovou úpravou tenkovrstvou probarvenou omítkou se samočistícím efektem (zdivo) odstíny : temně a jemně oranžová. Sokl stávající kamenný sokl provedeno očištění, sanace a srovnání tmelem pod certifikovaný zateplovací kontaktní systém (tl. izolantu minerální vata 140 mm, ostění 30 mm) a s povrchovou úpravou probatvenou silikonovou paropropustnou, vodoodpudivou, omyvatelnou omítkou (sokl) odstín : světle hnědá. Všechny stávající drobné prvky a konstrukce na fasádě budou demontovány a znovu umístěny na zateplenou fasádu (světla, vypínače, čidlo, kamera, zvonek-vrátný, schránka, mřížky, vývěska, konzoly pro prapory, skříň HUP...) nebo bude provedena úprava (vybrání) v zateplení zejména pro skříně inženýrských sítí (parapety budou pak oplechovány ocelovým poplastovaným plechem). Stávající vnitřní omítky kolem vyměněných oken a vstupních dveří budou opraveny, přeštukovány a celé vnitřní stěny, kde byla okna a dveře vyměněny budou opatřeny interiérovými malbami. Zateplení konstrukcí musí být provedeno CERTIFIKOVANÝM KONTAKTNÍM ZATEPLOVACÍM SYSTÉMEM (ETICS) TŘÍDA KVALITY A. ZATEPLENÍ FASÁD Při zateplování fasád objektů bude použit pouze CERTIFIKOVANÝ KONTAKTNÍ ZATEPLOVACÍ SYSTÉM (ETICS) TŘÍDA KVALITY A. Při zateplování fasád objektů bude plně respektovatována ČSN Provádění vnějších tepelně izolačních kompozitních systémů (ETICS), ČSN Vnější tepelně izolační kompozitní systémy (ETICS) - Navrhování a použití mechanického upevnění pro spojení s podkladem a ČSN Požární bezpečnost staveb Společná ustanovení (duben 2009). PŘÍPRAVA PODKLADU 6

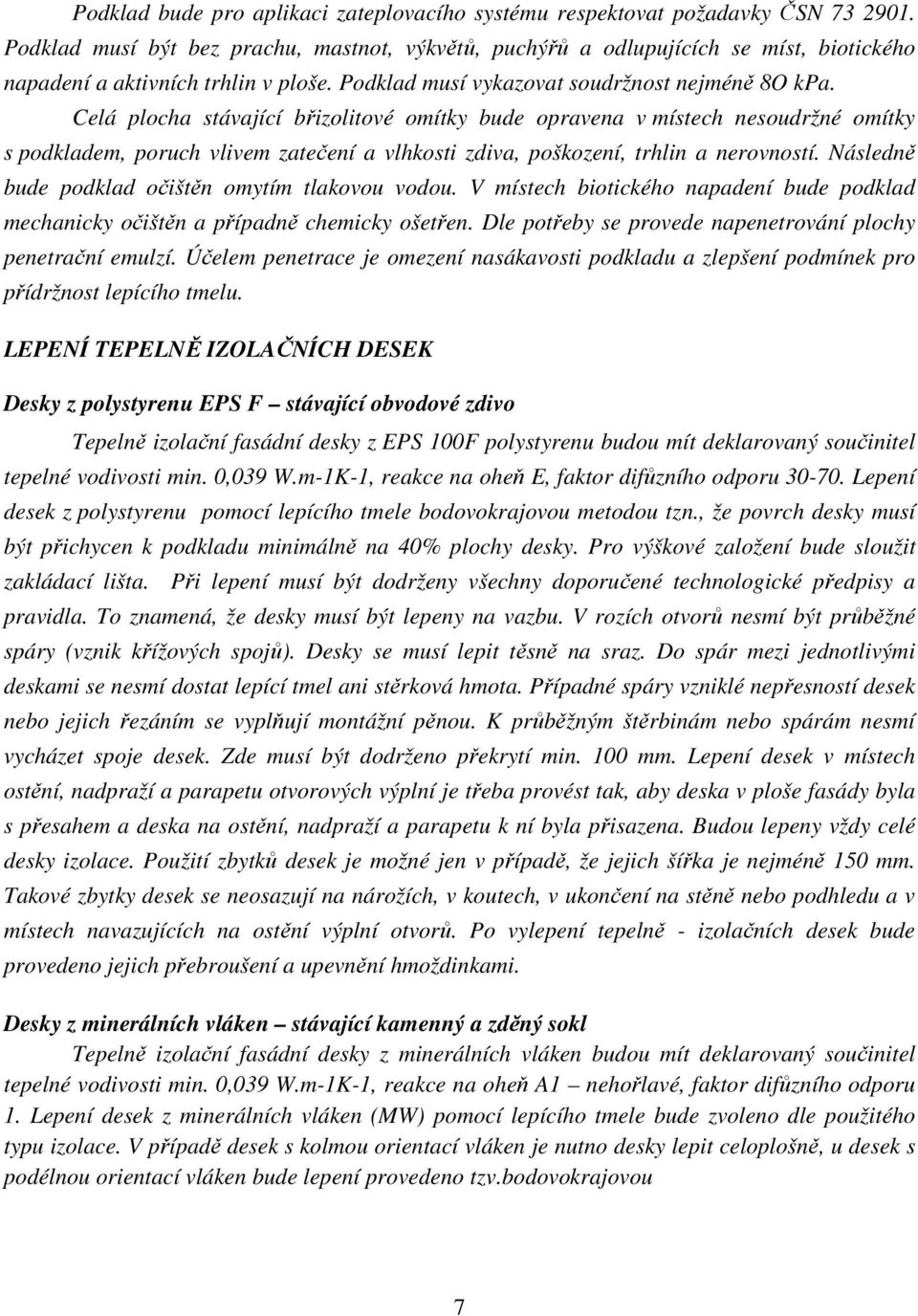

6 Podklad bude pro aplikaci zateplovacího systému respektovat požadavky ČSN Podklad musí být bez prachu, mastnot, výkvětů, puchýřů a odlupujících se míst, biotického napadení a aktivních trhlin v ploše. Podklad musí vykazovat soudržnost nejméně 8O kpa. Celá plocha stávající břizolitové omítky bude opravena v místech nesoudržné omítky s podkladem, poruch vlivem zatečení a vlhkosti zdiva, poškození, trhlin a nerovností. Následně bude podklad očištěn omytím tlakovou vodou. V místech biotického napadení bude podklad mechanicky očištěn a případně chemicky ošetřen. Dle potřeby se provede napenetrování plochy penetrační emulzí. Účelem penetrace je omezení nasákavosti podkladu a zlepšení podmínek pro přídržnost lepícího tmelu. LEPENÍ TEPELNĚ IZOLAČNÍCH DESEK Desky z polystyrenu EPS F stávající obvodové zdivo Tepelně izolační fasádní desky z EPS 100F polystyrenu budou mít deklarovaný součinitel tepelné vodivosti min. 0,039 W.m-1K-1, reakce na oheň E, faktor difůzního odporu Lepení desek z polystyrenu pomocí lepícího tmele bodovokrajovou metodou tzn., že povrch desky musí být přichycen k podkladu minimálně na 40% plochy desky. Pro výškové založení bude sloužit zakládací lišta. Při lepení musí být dodrženy všechny doporučené technologické předpisy a pravidla. To znamená, že desky musí být lepeny na vazbu. V rozích otvorů nesmí být průběžné spáry (vznik křížových spojů). Desky se musí lepit těsně na sraz. Do spár mezi jednotlivými deskami se nesmí dostat lepící tmel ani stěrková hmota. Případné spáry vzniklé nepřesností desek nebo jejich řezáním se vyplňují montážní pěnou. K průběžným štěrbinám nebo spárám nesmí vycházet spoje desek. Zde musí být dodrženo překrytí min. 100 mm. Lepení desek v místech ostění, nadpraží a parapetu otvorových výplní je třeba provést tak, aby deska v ploše fasády byla s přesahem a deska na ostění, nadpraží a parapetu k ní byla přisazena. Budou lepeny vždy celé desky izolace. Použití zbytků desek je možné jen v případě, že jejich šířka je nejméně 150 mm. Takové zbytky desek se neosazují na nárožích, v koutech, v ukončení na stěně nebo podhledu a v místech navazujících na ostění výplní otvorů. Po vylepení tepelně - izolačních desek bude provedeno jejich přebroušení a upevnění hmoždinkami. Desky z minerálních vláken stávající kamenný a zděný sokl Tepelně izolační fasádní desky z minerálních vláken budou mít deklarovaný součinitel tepelné vodivosti min. 0,039 W.m-1K-1, reakce na oheň A1 nehořlavé, faktor difůzního odporu 1. Lepení desek z minerálních vláken (MW) pomocí lepícího tmele bude zvoleno dle použitého typu izolace. V případě desek s kolmou orientací vláken je nutno desky lepit celoplošně, u desek s podélnou orientací vláken bude lepení provedeno tzv.bodovokrajovou 7

7 metodou tzn., že povrch desky musí být přichycen k podkladu minimálně na 40% plochy desky. Při lepení musí být dodrženy všechny výše uvedené zásady a doporučené technologické předpisy a pravidla. Po vylepení tepelně - izolačních desek bude provedeno jejich upevnění hmoždinkami. KOTVENÍ HMOŽDINKAMI Po vylepení tepelně - izolačních desek bude provedeno jejich upevnění hmoždinkami. Budou použity pouze certifikované kotevní hmoždinky. Velikost a typ hmoždinek bude určen pro každý objekt samostatně na základě výtažných zkoušek. Provedení výtažných zkoušek bude doloženo protokoly. Kotvení hmoždinkami se provádí nejdříve po 48 hodinách po ukončení lepení. Kotvení a počet hmoždinek bude dle ČSN Vnější tepelně izolační kompozitní systémy (ETICS) - Navrhování a použití mechanického upevnění pro spojení s podkladem dle použitého systému a pokynů výrobce. Upozornění: Fasádní desky z minerálních vláken neopatřené ochrannou armovací vrstvou je nutno chránit proti působení vlhkosti! PROVEDENÍ VÝZTUŽNÉ ( ARMOVACÍ ) VRSTVY Před provedením výztužné vrstvy se doporučuje zakrýt všechny stavební části, které mohou být znečištěny. Výztužná vrstva se vytváří plošným zatlačením výztužné síťoviny do předem nanesené stěrkové hmoty na tepelný izolant. Výztužná vrstva bude provedena v tloušťce min. 4 mm. Zvýšenou pozornost je třeba věnovat výztužné (armovací) vrstvě, která bude nanášena na izolant z extrudovaného polystyrenu. Je nutno použít kvalitní, doporučené flexibilní lepidlotmel. Ukládání síťoviny do stěrkové hmoty se provádí obvykle směrem shora dolů. Jednotlivé pásy výztužné síťoviny se ukládají vždy s přesahem nejméně 100 mm. Výztužná vrstva se musí nanést v jedné pracovní operaci. Výztužná síťovina nesmí být po zapracování viditelná a musí být z obou stran obalena stěrkovou hmotou. Nejprve se provede vyztužení rohů otvorů (okna, dveře) AL nebo PVC profily se síťovinou a vyztužení diagonálně umístěnými pruhy síťoviny. Napojení výztužné vrstvy na okna bude realizováno pomocí okenních připojovacích lišt se síťovinou. Nadpraží oken, římsy, balkóny apod. budou opatřeny okapovými lištami s nosem a tkaninou. Při použití profilů s okapním nosem je třeba výztužnou vrstvu se síťovinou ukončit až na spodní úrovni okapního nosu. Dilatační spáry budou řešeny pomocí systémových dilatačních podomítkových profilů. Po zaschnutí armovací vrstvy se následně celá plocha přebrousí tak, aby bylo dosaženo plošné rovinnosti. V závislosti na tloušťce zrna nanášené omítky musí být rovněž dodržena rovina podkladu. OMÍTKA Zdivo - podklad pod strukturální omítku musí být řádně napenetrován. V tomto případě bude použita tenkovrstvá probarvená omítka se samočistícím efektem (zdivo). Pigmentovaný penetrační nátěr bude barevně sladěn s odstínem finální omítky. Vrchní omítka bude natažena nerezovým hladítkem na tloušťku zrna. Vlastní struktura bude následně provedena plastovým hladítkem. 8

8 Sokl objektu bude opatřen probarvenou silikonovou paropropustnou, vodoodpudivou, omyvatelnou omítkou (sokl). Strukturování nanesených omítkovin jednoznačně vyžaduje vysokou zkušenost a zručnost pracovní čety. Proto by tuto práci měla provádět četa, která je na takovou práci prokazatelně proškolena. K provádění vrchní omítky nebo nátěru je potřebné zajistit odpovídající počet pracovníků, který umožní provádět práce kontinuálně bez přerušení. Pokud dojde k přerušení práce je nutno toto provést na nejméně viditelných místech tzn.na rozích stavby, pod hromosvodem apod. KLIMATICKÉ PODMÍNKY V případě, že dodavatel systému neuvádí jinak, platí, že zateplovací práce nelze provádět, pokud teplota vzduchu nebo podkladu klesne pod 7 C. Tento požadavek platí pro rozhodující dobu technologické operace a tzv. zrání příslušných hmot. Obecně platí, že práce nelze provádět v případech, kdy stavba není zajištěna proti přímému působení deště a silnému slunečnímu záření a rovněž se nedoporučuje práce provádět při silném větru. ROZSAH ZATEPLENÍ Celá základní plocha fasády bude zateplena certifikovaným sytémem ETICS z EPS 100F tl.140mm. Sokl bude zateplen certifikovaným sytémem ETICS z minerální vaty tl.140mm. Zateplení ostění a nadpraží otvorů bude provedeno izolantem EPS 100F tl.30mm. TECHNOLOGICKÝ POSTUP Příprava podkladu sanace obvodový kcí, očištění povrchu tlakovou vodou, doplnění chybějící omítky. Montáž soklových lišt U s okapničkou použít spojky soklových profilů. Lepení desek celoplošné lepení u MW nebo nanesení lepidla na desky páskem (šířky 50 mm) po obvodě a tří bodů velikosti dlaně uprostřed - lepidlo se nesmí dostat do spár mezi desky - spáry musí být čisté, lepení desek na vazbu. Připevnění desek mechanické pomocí talířových rozpěrných hmoždinek, osazení ventilačních mřížek ve stěnách a v atice. Ochrana hran osazení rohových AL lišt do výztužné armovací hmoty. Kolem otvorů použít lištový systém (lemovací a začisťovací lišty, okapové lištami s nosem - nadpraží, římsy, stříšky, apod.) Dilatační spáry fasád budou řešeny systémovými dilatačními a napojovacími profily Výztužná armovací vrstva rovnoměrné nanesení armovací hmoty, do ní vložit a zatlačit armovací tkaninu, stěrkou tkaninu překrýt. Penetrace pod omítku se provede po uschnutí armovací vrstvy a jejím přebroušení penetrace se provede v barvě svrchní omítky. Omítka finální úprava povrchu nanesením probarvené tenkovrstvé hladké omítky Baumit Nanopor stěny a nanesením probarvené tenkovrstvé hladké omítky Baumit silikátové sokl. POVRCHOVÉ ÚPRAVY NEZATEPLENÝCH ČÁSTÍ FASÁDY 9

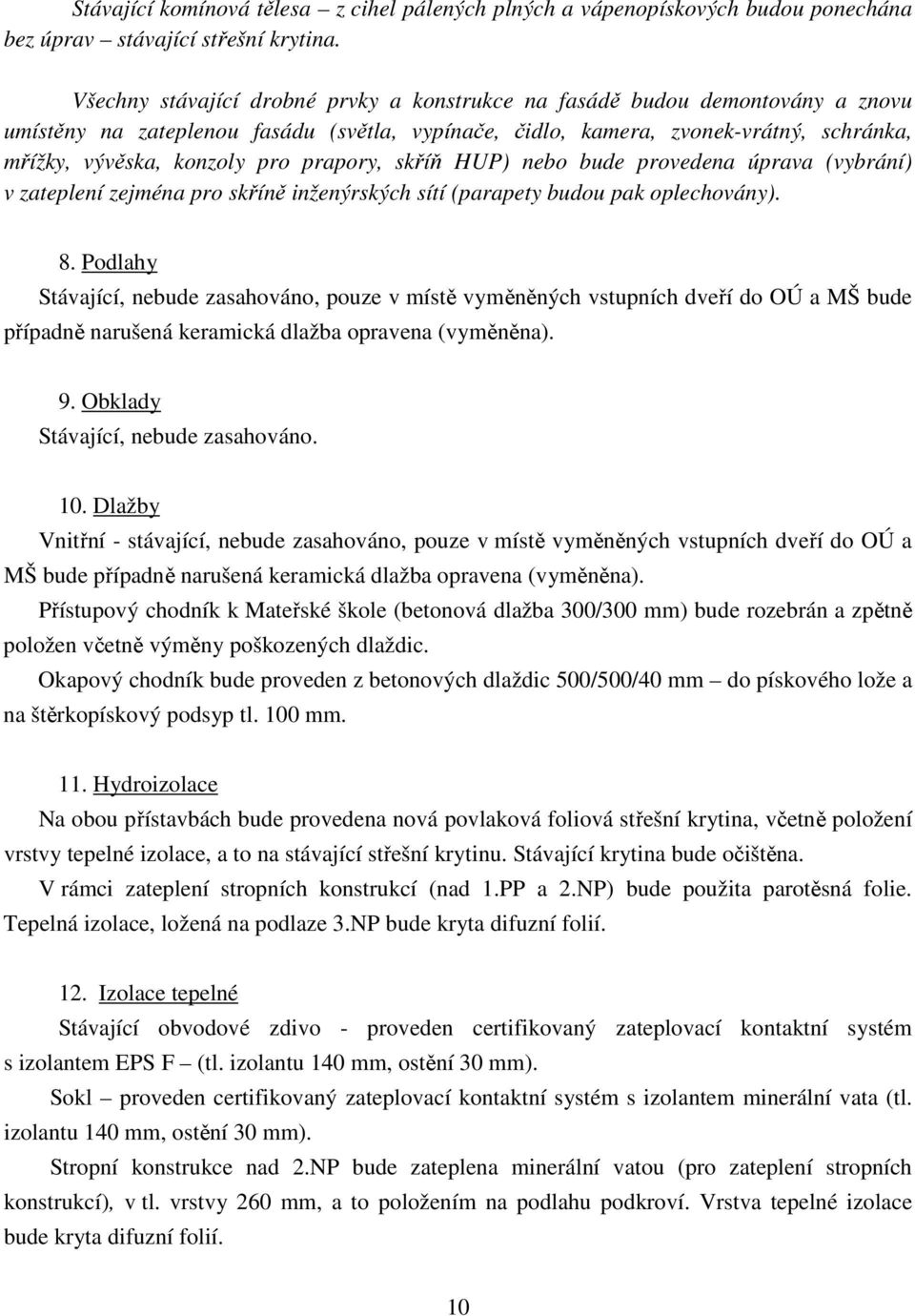

9 Stávající komínová tělesa z cihel pálených plných a vápenopískových budou ponechána bez úprav stávající střešní krytina. Všechny stávající drobné prvky a konstrukce na fasádě budou demontovány a znovu umístěny na zateplenou fasádu (světla, vypínače, čidlo, kamera, zvonek-vrátný, schránka, mřížky, vývěska, konzoly pro prapory, skříň HUP) nebo bude provedena úprava (vybrání) v zateplení zejména pro skříně inženýrských sítí (parapety budou pak oplechovány). 8. Podlahy Stávající, nebude zasahováno, pouze v místě vyměněných vstupních dveří do OÚ a MŠ bude případně narušená keramická dlažba opravena (vyměněna). 9. Obklady Stávající, nebude zasahováno. 10. Dlažby Vnitřní - stávající, nebude zasahováno, pouze v místě vyměněných vstupních dveří do OÚ a MŠ bude případně narušená keramická dlažba opravena (vyměněna). Přístupový chodník k Mateřské škole (betonová dlažba 300/300 mm) bude rozebrán a zpětně položen včetně výměny poškozených dlaždic. Okapový chodník bude proveden z betonových dlaždic 500/500/40 mm do pískového lože a na štěrkopískový podsyp tl. 100 mm. 11. Hydroizolace Na obou přístavbách bude provedena nová povlaková foliová střešní krytina, včetně položení vrstvy tepelné izolace, a to na stávající střešní krytinu. Stávající krytina bude očištěna. V rámci zateplení stropních konstrukcí (nad 1.PP a 2.NP) bude použita parotěsná folie. Tepelná izolace, ložená na podlaze 3.NP bude kryta difuzní folií. 12. Izolace tepelné Stávající obvodové zdivo - proveden certifikovaný zateplovací kontaktní systém s izolantem EPS F (tl. izolantu 140 mm, ostění 30 mm). Sokl proveden certifikovaný zateplovací kontaktní systém s izolantem minerální vata (tl. izolantu 140 mm, ostění 30 mm). Stropní konstrukce nad 2.NP bude zateplena minerální vatou (pro zateplení stropních konstrukcí), v tl. vrstvy 260 mm, a to položením na podlahu podkroví. Vrstva tepelné izolace bude kryta difuzní folií. 10

10 Stropní konstrukce nad 1.PP bude zateplena polystyrenem EPS F v tl. vrstvy 100 mm + tenkovrstvá omítka stropu (místnost 004 se sníženým stropem) a v ostatních místnostech minerální vatou v tl. vrstvy 80 mm včetně sádrokartonového podhledu - desky GKB 12,5 mm. Střešní konstrukce obou stávajících přístaveb bude zateplena minerální vatou (pro zateplení plochých střech) v tl. vrstvy 220 mm, a to položením na stávající, očištěnou krytinu. Římsy obou přístaveb budou zespodu i zčela zatepleny izolant EPS F, v tl. vrstvy 30 mm. U všech typů izolantů (zdivo, sokl, strop, střecha, ostění, římsa) musí být zajištěn deklarovaný součinitel tepelné vodivosti min. 0,039 W.m-1K Konstrukce klempířské Klempířské prvky (parapetní desky, podokapní žlaby včetně kotlíků, střešní svody, lemování a oplechování zdí, závětrné lišty a oplechování říms - sokl) jsou navrženy z ocelového poplastovaného plechu barva světle šedá. 14. Konstrukce tesařské Stávající, do krovu nebude zasahováno. 15. Konstrukce truhlářské Stávající dřevěná zdvojená okna i okna jednoduchá ocelová budou vyměněna za dřevěná Euro zasklená izolačním dvojsklem. Okna budou osazena do stávajících otvorů. Členění oken vertikální, otvírání kombinované (okna otvíravá a sklápěcí). Většina oken bude opatřena vnitřními horizontálními žaluziemi. Vstupní dvoukřídlové dveře dřevěné Euro se zasklením izolačním bezpečnostním dvojsklem včetně nadsvětlíků (vstup do MŠ). Zasklení se součinitelem prostupu tepla U = < 1,2 W/m 2.K, včetně rámů a zárubní. V podkroví (3.NP) bude provedena pochůzná prkenná lávka na roštu z fošen, včetně rozpěr. V rámci lávky budou provedeny schodišťové stupně z prken rozdílná výšková úroveň podlahy podkroví. Dále bude vyměněno stávající podbití říms nové palubky na pero a drážku. 16. Konstrukce zámečnické Nad vstupem do Obecního úřadu bude osazena stříška ocelová oblouková nerezová konstrukce (4 konzoly) s výplní z litého polykarbonátu barva opál. Přístřešky jsou sériově vyráběny z nerezové oceli V2A, leštěný povrch brusným papírem o velikosti zrna 240µ. Jednoduché nosné konzoly přístřešku jsou vypracovány do nejmenších detailů. Balení obsahuje 11

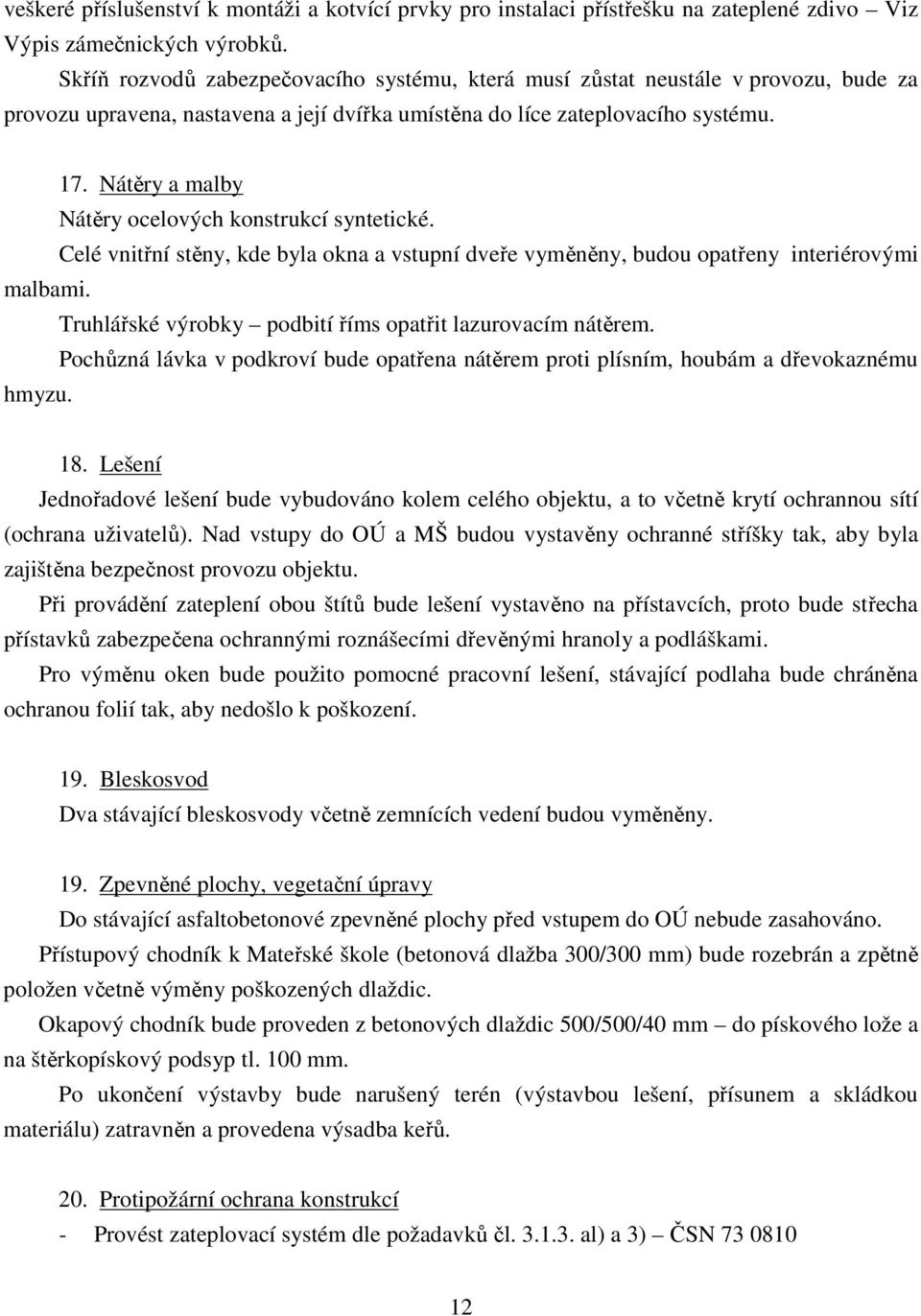

11 veškeré příslušenství k montáži a kotvící prvky pro instalaci přístřešku na zateplené zdivo Viz Výpis zámečnických výrobků. Skříň rozvodů zabezpečovacího systému, která musí zůstat neustále v provozu, bude za provozu upravena, nastavena a její dvířka umístěna do líce zateplovacího systému. 17. Nátěry a malby Nátěry ocelových konstrukcí syntetické. Celé vnitřní stěny, kde byla okna a vstupní dveře vyměněny, budou opatřeny interiérovými malbami. Truhlářské výrobky podbití říms opatřit lazurovacím nátěrem. Pochůzná lávka v podkroví bude opatřena nátěrem proti plísním, houbám a dřevokaznému hmyzu. 18. Lešení Jednořadové lešení bude vybudováno kolem celého objektu, a to včetně krytí ochrannou sítí (ochrana uživatelů). Nad vstupy do OÚ a MŠ budou vystavěny ochranné stříšky tak, aby byla zajištěna bezpečnost provozu objektu. Při provádění zateplení obou štítů bude lešení vystavěno na přístavcích, proto bude střecha přístavků zabezpečena ochrannými roznášecími dřevěnými hranoly a podláškami. Pro výměnu oken bude použito pomocné pracovní lešení, stávající podlaha bude chráněna ochranou folií tak, aby nedošlo k poškození. 19. Bleskosvod Dva stávající bleskosvody včetně zemnících vedení budou vyměněny. 19. Zpevněné plochy, vegetační úpravy Do stávající asfaltobetonové zpevněné plochy před vstupem do OÚ nebude zasahováno. Přístupový chodník k Mateřské škole (betonová dlažba 300/300 mm) bude rozebrán a zpětně položen včetně výměny poškozených dlaždic. Okapový chodník bude proveden z betonových dlaždic 500/500/40 mm do pískového lože a na štěrkopískový podsyp tl. 100 mm. Po ukončení výstavby bude narušený terén (výstavbou lešení, přísunem a skládkou materiálu) zatravněn a provedena výsadba keřů. 20. Protipožární ochrana konstrukcí - Provést zateplovací systém dle požadavků čl al) a 3) ČSN

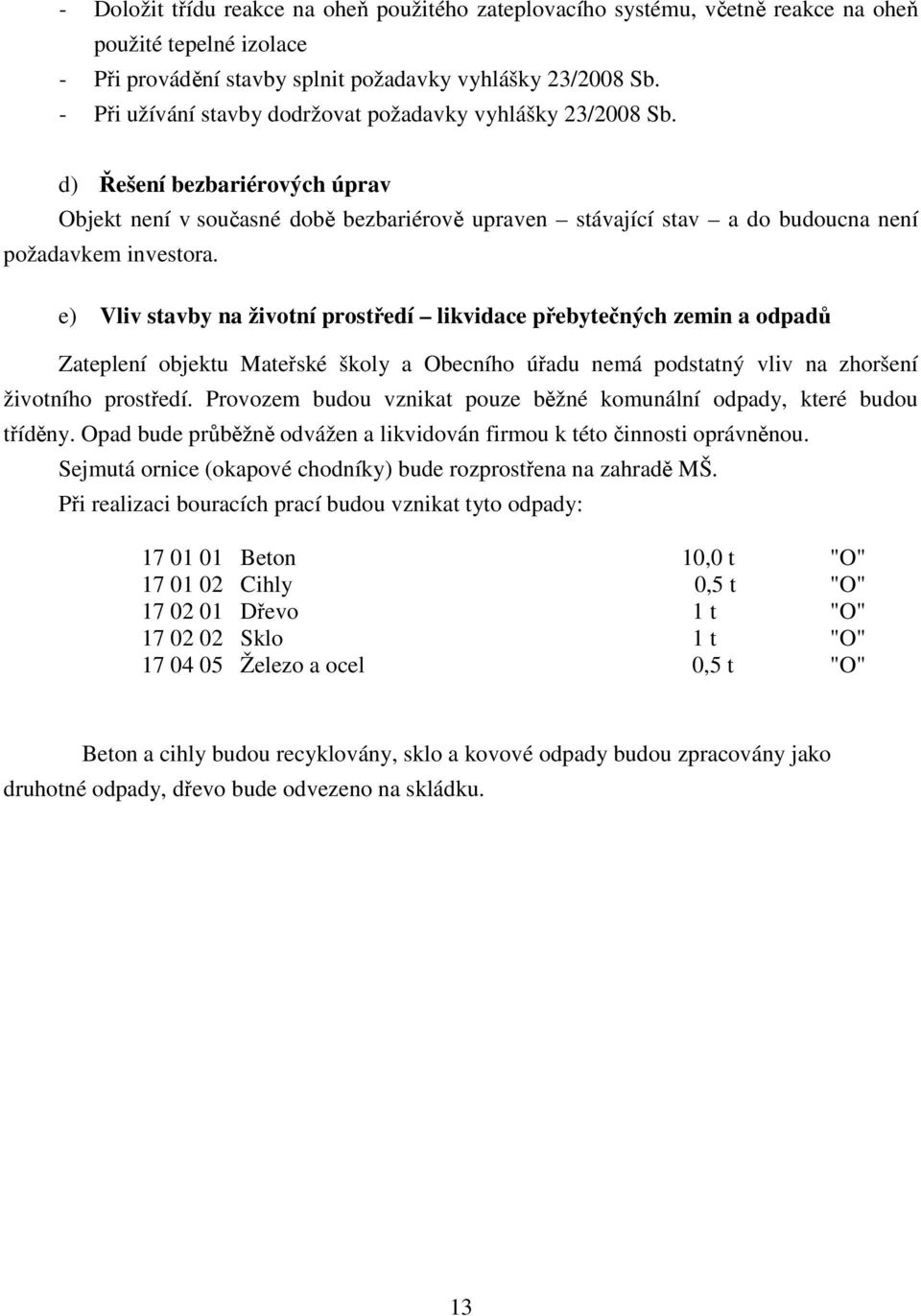

12 - Doložit třídu reakce na oheň použitého zateplovacího systému, včetně reakce na oheň použité tepelné izolace - Při provádění stavby splnit požadavky vyhlášky 23/2008 Sb. - Při užívání stavby dodržovat požadavky vyhlášky 23/2008 Sb. d) Řešení bezbariérových úprav Objekt není v současné době bezbariérově upraven stávající stav a do budoucna není požadavkem investora. e) Vliv stavby na životní prostředí likvidace přebytečných zemin a odpadů Zateplení objektu Mateřské školy a Obecního úřadu nemá podstatný vliv na zhoršení životního prostředí. Provozem budou vznikat pouze běžné komunální odpady, které budou tříděny. Opad bude průběžně odvážen a likvidován firmou k této činnosti oprávněnou. Sejmutá ornice (okapové chodníky) bude rozprostřena na zahradě MŠ. Při realizaci bouracích prací budou vznikat tyto odpady: Beton 10,0 t "O" Cihly 0,5 t "O" Dřevo 1 t "O" Sklo 1 t "O" Železo a ocel 0,5 t "O" Beton a cihly budou recyklovány, sklo a kovové odpady budou zpracovány jako druhotné odpady, dřevo bude odvezeno na skládku. 13
