Uživatelská příručka Lexmark X5100 Vše v jednom. JazykUživatelská příručka

Transkript

1 Uživatelská příručka Lexmark X5100 Vše v jednom JazykUživatelská příručka

2 Uživatelská příručkajazyk Informace o bezpečnosti Používejte výhradně napájecí zdroj dodávaný s tímto produktem nebo odpovídající náhradní napájecí zdroj schválený výrobcem. Napájecí kabel musí být připojen do snadno přístupné elektrické zásuvky blízko produktu. Služby nebo opravy, které nejsou popsány v této uživatelské dokumentaci, svěřte profesionálnímu opraváři. VÝSTRAHA: Nepoužívejte faxové funkce za bouřky. VÝSTRAHA: Nepřipojujte žádné kabely (napájecí kabel, telefon atd.) za bouřky.

3 Obsah Tato příručka je určena uživatelům systému Windows. Uživatelé systému Macintosh mohou vyvolat uživatelskou příručku a nápovědu klepnutím na tlačítko Nápověda na libovolné obrazovce. Můžete to provést po instalaci zařízení Vše v jednom a vyjmutí instalačního disku CD-ROM z počítače. Informace o zařízení Vše v jednom...1 Instalace zařízení Vše v jednom... 1 Popis částí zařízení Vše v jednom... 2 Popis ovládacího panelu... 3 Popis softwaru zařízení Vše v jednom... 8 Popis senzoru typu papíru Použití zařízení Vše v jednom...17 Položení dokumentu na skleněnou plochu skeneru Založení papíru Kopírování pomocí ovládacího panelu Kopírování pomocí softwaru zařízení Vše v jednom Skenování pomocí ovládacího panelu Skenování pomocí softwaru zařízení Vše v jednom Tisk Odeslání faxu pomocí ovládacího panelu Odeslání faxu pomocí softwaru Vše v jednom Vytváření projektů Práce v síti Údržba...39 Výměna tiskových kazet Vyrovnání tiskových kazet Čištění trysek tiskové kazety iii

4 Otření trysek tiskové kazety a kontaktů Uložení tiskových kazet Objednání příslušenství Řešení problémů...47 Řešení problémů s instalací Řešení dalších problémů Další zdroje nápovědy Poznámky...67 Rejstřík...69 iv

5 Informace o zařízení Vše v jednom Zařízení Lexmark X5100 můžete použít k nejrůznějším činnostem. Uvědomte si prosím následující důležité skutečnosti: Pokud chcete vytvářet kopie, nemusíte připojit zařízení Vše v jednom k počítači. Pokud chcete odesílat faxy, musíte připojit zařízení Vše v jednom k počítači. Poznámka: Počítač musí být vybaven interním nebo externím modemem a modem musí být připojen k telefonní lince. Pokud je zařízení Vše v jednom připojeno k počítači, můžete k tvorbě projektů použít ovládací panel nebo software Vše v jednom. Instalace zařízení Vše v jednom Při instalaci hardwaru a softwaru postupujte podle pokynů v dokumentaci zařízení Vše v jednom. Pokyny k řešení problémů s instalací naleznete na str

6 Popis částí zařízení Vše v jednom Popis všech částí je uveden v tabulce na str. 3. Vodicí lišta Podpěra papíru Displej Horní kryt Ovládací panel (viz str. 3) Výstupní zásobník Jednotka skeneru Zámek skeneru (pod jednotkou skeneru) Podpěra skeneru Kabel USB Napájení 2

7 Část tiskárny: Displej Ovládací panel Výstupní zásobník Vodicí lišta Podpěra papíru Napájení Zámek skeneru Podpěra skeneru Požadovaná operace: Zjištění stavu zařízení Vše v jednom. Ovládání zařízení Vše v jednom (připojeného i nepřipojeného k počítači). Další informace viz str. 4. Uložení papíru po výstupu ze zařízení Vše v jednom. Zajišt uje správné zavádění papíru do zařízení Vše v jednom. Založení papíru do zařízení Vše v jednom. Napájení zařízení Vše v jednom. Zamknutí nebo odemknutí skeneru. Poznámka: Před použitím skener odemkněte. Zamkněte jej, pokud chcete přemístit zařízení Vše v jednom. Drží jednotku skeneru otevřenou při výměně kazet nebo odemknutí či zamknutí skeneru. Jednotka skeneru Výměna kazet Odemknutí skeneru Zamknutí skeneru Poznámka: Pokud chcete provést uvedené činnosti, zvedněte jednotku skeneru. Horní kryt Kabel USB Položení nebo odebrání dokumentu ze skleněné plochy skeneru. Připojení zařízení Vše v jednom k počítači. Popis ovládacího panelu Pomocí tlačítek na ovládacím panelu můžete skenovat, kopírovat, faxovat a upravovat dokumenty. Kontrolka informuje o tom, zda je zařízení Vše v jednom napájeno, a na displeji je zobrazen stav, zprávy a položky nabídek zařízení Vše v jednom. Pokud stisknete a podržíte libovolné tlačítko, můžete projít seznam možností na displeji. Popis tlačítek je uveden v tabulce na str. 5. Poznámka: Během tisku, kopírování a skenování jsou funkce tlačítek zablokovány (kromě tlačítka Stop/Clear (Zastavit/Vymazat)). 3

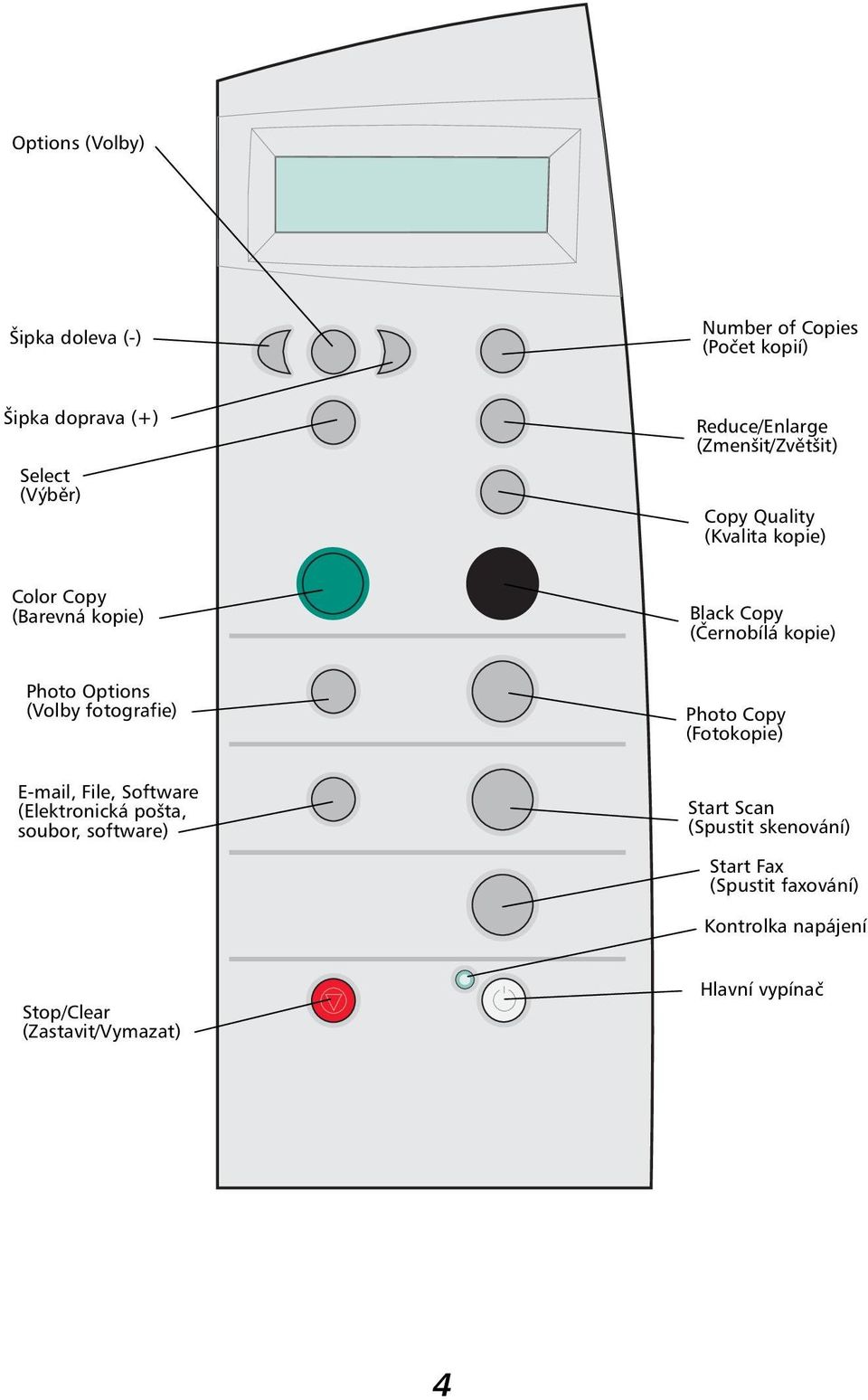

8 Options (Volby) Šipka doleva (-) Number of Copies (Počet kopií) Šipka doprava (+) Select (Výběr) Reduce/Enlarge (Zmenšit/Zvětšit) Copy Quality (Kvalita kopie) Color Copy (Barevná kopie) Black Copy (Černobílá kopie) Photo Options (Volby fotografie) Photo Copy (Fotokopie) , File, Software (Elektronická pošta, soubor, software) Start Scan (Spustit skenování) Start Fax (Spustit faxování) Kontrolka napájení Stop/Clear (Zastavit/Vymazat) Hlavní vypínač 4

9 Tlačítko: Black Copy (Černobílá kopie) Color Copy (Barevná kopie) Copy Quality (Kvalita kopie) , File, Software (Elektronická pošta, soubor, software) Šipka doleva Požadovaná operace: Pořízení černobílé kopie podle aktuálního nastavení kopírování. Další informace viz str. 21. Pořízení barevné kopie barevného obrázku podle aktuálního nastavení kopírování. Další informace viz str. 21. Výběr kvality kopie: Rychlá, Běžná, Lepší nebo Nejlepší. Výběr nového cíle skenování. Další informace viz str. 24. Poznámka: Toto tlačítko použijte, je-li zařízení Vše v jednom připojeno k počítači. Snížení čísla v nabídce nebo přechod k předcházející položce seznamu na displeji. Šipka doprava Zvýšení čísla v nabídce nebo přechod k následující položce seznamu na displeji. Number of Copies (Počet kopií) Nastavení počtu kopií (1-99). Options (Volby) Procházení kategoriemi nabídky. Další informace viz str. 6. Photo Copy (Fotokopie) Photo Options (Volby fotografie) Hlavní vypínač Reduce/Enlarge (Zmenšit/Zvětšit) Select (Výběr) Start Fax (Spustit faxování) Start Scan (Spustit skenování) Stop/Clear (Zastavit/Vymazat) Zahájení kopírování podle aktuálního nastavení voleb fotografie (nejvyšší rozlišení skenování a tisku). Výběr množství a velikosti fotografických kopií. Vypnutí nebo zapnutí zařízení Vše v jednom. Poznámka: Pokud je zařízení Vše v jednom zapnuto, můžete jej vypnout a uvést do stavu s nejnižší spotřebou energie. Chcete-li zařízení Vše v jednom vypnout, držte vypínač stisknutý alespoň pět sekund. Zmenšení nebo zvětšení předlohy v procentech, přizpůsobení na stránku nebo na velikost plakátu. Zvolení položky, která je právě zobrazena na displeji. Skenování a odeslání dokumentu do faxového softwaru. Poznámka: Zařízení Vše v jednom musí být připojeno k počítači s modemem. Skenování obrázku podle aktuálního nastavení skenování a odeslání výsledku do programu. Poznámka: Zařízení Vše v jednom musí být připojeno k počítači. Zrušení zpracovávané úlohy skenování, tisku nebo kopírování. Zrušení nabídky a návrat k výchozímu nastavení. 5

10 Nabídky ovládacího panelu Pokud stisknete tlačítko Photo Options (Volby fotografie) a potom opakovaně tlačítko se šipkou doprava, zobrazí se následující kategorie nabídky: Nabídka: Reprint Size (Velikost kopie) Repeat Photo (Zopakovat fotografii) Photo Copy (Fotokopie) Operace: Nastavení velikosti fotokopie. Nastavení počtu fotografií umístěných na jedné stránce. Spuštění kopírování fotografie. Pokud stisknete tlačítko Options (Volby) a potom opakovaně tlačítko se šipkou doprava, zobrazí se následující kategorie nabídky. Až se zobrazí požadovaná kategorie, vyberte nastavení ze seznamu pomocí tlačítka se šipkou doprava a uložte jej stisknutím tlačítka Select (Výběr). Nabídka: LIGHTER/DARKER (SVĚTLEJŠÍ/TMAVŠÍ) BLANK PAPER SIZE (VELIKOST PAPÍRU) BLANK PAPER TYPE (TYP PAPÍRU) REPEAT IMAGE (ZOPAKOVAT OBRÁZEK) COLOR (BARVA) ORIGINAL SIZE (PŮVODNÍ VELIKOST) CONTENT TYPE (TYP OBSAHU) COLLATE-BLACK (SKLÁDAT-ČERNOBÍLÉ) Operace: Zesvětlení nebo ztmavení kopírovaného obrázku. Nastavení velikosti papíru založeného do podpěry papíru. Nastavení typu papíru založeného do podpěry papíru. Poznámka: Jestliže ponecháte výchozí nastavení Auto Detect (Automaticky detekovat), pak senzor typu papíru (viz str. 13) provede optimální nastavení podle typu vloženého papíru. Nastavení počtu obrázků umístěných na jedné stránce. Nastavení intenzity barev kopie. Nastavení velikosti dokumentu na skleněné ploše skeneru. Poznámka: Výchozí nastavení Auto Detect (Automaticky detekovat) změňte jen v případě, že vám nevyhovuje velikost vytištěného dokumentu. Nastavení typu dokumentu na skleněné ploše skeneru. Skládání více černobílých kopií. Poznámka: Barevné kopie nelze skládat. 6

11 Nabídka: IRON-ON/MIRROR (NAŽEHLOVACÍ FÓLIE/ ZRCADLOVĚ PŘEVRÁTIT) CARTRIDGES (KAZETY) POWER SAVE (ÚSPORNÝ REŽIIM) CLEAR SETTINGS (VYMAZAT NASTAVENÍ) SET DEFAULTS (NASTAVIT JAKO VÝCHOZÍ) LANGUAGE (JAZYK) Operace: Tisk zrcadlově převráceného naskenovaného obrázku. Výběr: Ink Levels (Množství inkoustu) - zobrazení zbývajícího množství inkoustu v tiskových kazetách. Change (Výměna) - zobrazení pokynů k výměně tiskových kazet. Align (Vyrovnat) - automatické vyrovnání tiskových kazet. Clean (Vyčistit) - čištění tiskových kazet. Self Test (Automatický test) - tisk zkušební stránky. Nastavení času, po kterém bude snížena spotřeba energie: Po 10 minutách Po 30 minutách (výchozí nastavení) Po 60 minutách Nikdy Nastavení, kdy (po dvou minutách nebo nikdy) má být obnoveno výchozí nastavení zařízení Vše v jednom. Nastavení aktuálního nastavení jako výchozího nastavení nebo obnova předvoleného továrního nastavení. Výběr jazyka zobrazení všech textů. Poznámka: Aktuálně vybraná položka je na displeji označena hvězdičkou (*). 7

12 Popis softwaru zařízení Vše v jednom Software zařízení Vše v jednom zahrnuje následující součásti: Lexmark X5100 Středisko Vše v jednom - umožňuje provádět skenování a kopírování a správu uložených obrázků. Vlastnosti tisku - umožňuje upravit nastavení tisku. Poznámka: Okno Vlastnosti tisku je dostupné téměř z každé aplikace, která umožňuje tisknout. Lexmark X5100 Photo Editor - umožňuje upravovat fotografie. Středisko řešení Lexmark X poskytuje nápovědu k údržbě a řešení problémů. 8

13 Použití aplikace Středisko Lexmark X5100 Vše v jednom Středisko Lexmark X5100 Vše v jednom můžete vyvolat následujícím způsobem: Poklepáním na ikonu Středisko Lexmark X5100 Vše v jednom na pracovní ploše. Klepnutím na položky Start Programy Lexmark X5100 Středisko Lexmark Vše v jednom. Pomocí aplikace Středisko Lexmark Vše v jednom můžete provádět následující činnosti: Vybrat cíl skenování. Nastavit barvy a počet kopií. Skenovat, kopírovat, tisknout a provádět tvůrčí úlohy. Vyvolat pokyny pro řešení problémů a údržbu. Zobrazit náhled obrázků, které chcete tisknout. Provádět správu fotografií (kopírovat je do složek, tisknout, kreativně kopírovat) pomocí karty Zobrazit uložené obrázky. Provádět mnoho dalších projektů. 9

14 Použití okna Vlastnosti tisku Pomocí okna Vlastnosti tisku můžete změnit nastavení zařízení Vše v jednom. Postup při otevření okna Vlastnosti tisku: 1 V okně s dokumentem klepněte na nabídku File (Soubor) Print (Tisknout). Zobrazí se dialogové okno Tisk. 2 V dialogovém okně Tisk klepněte na tlačítko Vlastnosti, Volby, Možnosti nebo Nastavení (podle použitého programu nebo operačního systému). Zobrazí se okno Vlastnosti tisku. V nabídce Co chci udělat je uvedeno, která nastavení zařízení Vše v jednom musíte vybrat, chcete-li tisknout různé typy dokumentů jako fotografie, nekonečný papír nebo obálky. Nastavení zařízení Vše v jednom můžete upravit klepnutím na karty Kvalita/kopie, Nastavení papíru nebo Rozvržení tisku na levé straně dialogového okna Vlastnosti tisku. 10

15 Použití aplikace Lexmark X5100 Photo Editor Aplikace Lexmark X5100 Photo Editor umožňuje nastavit fotografické parametry (jas, kontrast a orientaci) naskenovaných obrázků. Aplikaci Lexmark X5100 Photo Editor můžete otevřít třemi způsoby: Klepněte na položky Start Programy Lexmark X5100 Lexmark Photo Editor. Poklepejte na ikonu Středisko Lexmark X5100 Vše v jednom na pracovní ploše, klepněte na položku Zobrazit uložené obrázky, klepněte na obrázek, který chcete otevřít, a klepněte na tlačítko Upravit. V aplikaci Středisko Vše v jednom naskenujte obrázek do aplikace Photo Editor. Zobrazí se aplikace Photo Editor: 11

16 Použití aplikace Středisko řešení Lexmark X5100 Středisko řešení Lexmark X5100 je průvodce, ve kterém naleznete nápovědu k zařízení Vše v jednom a informace o aktuálním stavu zařízení Vše v jednom. Postup při otevření Střediska řešení Lexmark: Klepněte na položky Start Programy Lexmark X5100 Středisko řešení Lexmark X5100. Následující tabulka popisuje karty Střediska řešení Lexmark. Karta: Dostupné možnosti: Návody Informace o základních funkcích Pokyny, jak skenovat, kopírovat, faxovat a tisknout Informace o projektech Zobrazení dalších nápadů online Použití elektronické dokumentace Stav (tato karta se zobrazí při spuštění) Zjištění aktuálního stavu zařízení Vše v jednom Zjištění typu papíru v zařízení Vše v jednom Zobrazení zbývajícího množství inkoustu Řešení problémů Zjištění aktuálního stavu zařízení Vše v jednom Zobrazení doporučených témat nápovědy Zobrazení obvyklých témat řešení problémů Hledání podrobnějších témat řešení problémů Otevření stránky podpory online 12

17 Karta: Dostupné možnosti: Údržba Tisk zkušební stránky Otevření stránky spotřebního materiálu online Zobrazení informací o nákupu nových kazet Čištění trysek tiskové kazety Vyrovnání kazet Řešení dalších problémů Poznámka: Během zpracování úlohy budou některé odkazy nefunkční. Kontaktní informace Zobrazení informací o objednání spotřebního materiálu Získání informací o kontaktech na středisko zákaznické podpory společnosti Lexmark a zobrazení seznamu telefonních čísel Registrace zařízení Vše v jednom Získání aktualizace softwaru Vše v jednom Získání informací o speciálních nabídkách Návštěva webových stránek společnosti Lexmark Rozšířené Změna nastavení hlasových zpráv nebo vzhledu stavu tisku Změna nastavení sít ového tisku Zobrazení verze softwaru Popis senzoru typu papíru Zařízení Vše v jednom je vybaveno senzorem typu papíru umožňujícím detekovat následující typy papíru: Obyčejný papír Potahovaný papír Lesklý/foto papír Průhledné fólie Pokud založíte některý z těchto typů papíru, zařízení Vše v jednom jej detekuje a automaticky změní nastavení typu papíru a rozlišení tisku. Poznámka: Zařízení Vše v jednom nemůže detekovat velikost papíru. Další informace viz str

18 Postup volby velikosti papíru: 1 V okně s dokumentem klepněte na nabídku Soubor Tisk. 2 V dialogovém okně Tisk klepněte na tlačítko Vlastnosti, Volby, Možnosti nebo Nastavení (podle použitého programu nebo operačního systému). Zobrazí se okno Vlastnosti tisku. 3 Na kartě Nastavení papíru vyberte velikost používaného papíru. 4 Klepněte na tlačítko OK. Senzor typu papíru je zapnut, pokud jej nevypnete. Chcete-li senzor vypnout, postupujte takto: 1 V okně s dokumentem klepněte na nabídku Soubor Tisk. 2 V dialogovém okně Tisk klepněte na tlačítko Vlastnosti, Volby, Možnosti nebo Nastavení (podle použitého operačního systému). Zobrazí se okno Vlastnosti tisku. 14

19 3 Klepněte na položku Volby. 4 Klepněte na položku Možnosti senzoru typu papíru. 5 Klepnutím zrušte zaškrtnutí volby Povolit výběr typu papíru pomocí senzoru typu papíru (toto nastavení je výchozí). 6 Klepněte na tlačítko OK. Chcete-li senzor typu papíru vypnout natrvalo, postupujte takto: 1 Vyberte příkaz Start Nastavení Tiskárny a faxy nebo Tiskárny. 2 Klepněte pravým tlačítkem myši na ikonu tiskárny. 3 Klepněte na tlačítko Předvolby tisku nebo Vlastnosti. 4 Klepněte na tlačítko Možnosti (Windows 2000) nebo na kartu Nastavení tiskárny a potom na tlačítko Změnit (Windows 9x). 5 Klepněte na tlačítko Volby senzoru typu papíru. 6 Klepnutím zrušte zaškrtnutí políčka. 7 Klepněte na tlačítko OK. 8 Klepněte na tlačítko OK. Poznámka: Chcete-li dočasně potlačit funkci senzoru typu papíru u konkrétní tiskové úlohy, vyberte typ papíru v grafickém uživatelském rozhraní v části Speciální papír. 15

20 16

21 Použití zařízení Vše v jednom Položení dokumentu na skleněnou plochu skeneru 1 Otevřete horní kryt. 2 Položte kopírovaný dokument lícovou stranou dolů na skleněnou plochu skeneru. Zkontrolujte, zda je levý horní roh přední části dokumentu zarovnán se šipkou. 17

22 Založení papíru Při zakládání obyčejného a speciálního papíru do podpěry papíru postupujte podle následujících pokynů. Založte nejvýše: 100 listů obyčejného papíru Ověřte tyto skutečnosti: Papír musí být určen pro inkoustové tiskárny. 10 obálek Obálky musí být vloženy svisle a musí se dotýkat pravého okraje podpěry papíru. Plocha pro známku se musí nacházet v levém horním rohu. Obálky musí být určeny pro inkoustové tiskárny. Stiskněte vodicí lištu a posuňte ji k levému okraji obálek (podle obrázku). 25 listů štítků Štítky musí být určeny pro inkoustové tiskárny. 10 listů karet Karty musí být určeny pro inkoustové tiskárny. Jejich tloušt ka nesmí přesáhnout 0,6 mm. 10 pohlednic, registračních karet, dopisnic nebo fotografických karet 25 listů potahovaného, fotografického nebo lesklého papíru Karty musí být vloženy svisle a musí se dotýkat pravého okraje podpěry papíru. Papíry vkládejte lesklou nebo potahovanou stranou k sobě. 10 průhledných fólií Vkládejte fólie hrubou stranou k sobě. Průhledné fólie musí být určeny pro inkoustové tiskárny. 100 listů papíru vlastní velikosti Velikost papíru nesmí překročit následující rozměry: Šířka 76 až 216 mm 3,0 až 8,5 palců Délka 127 až 432 mm 5 až 17 palců 18

23 Založte nejvýše: Ověřte tyto skutečnosti: 25 nažehlovacích fólií Postupujte podle pokynů výrobce nažehlovacích fólií. Vkládejte fólie bílou stranou k sobě. 20 listů nekonečného papíru Nekonečný papír musí být určen pro inkoustové tiskárny. Postup při založení většiny typů papíru (postup pro nekonečný papír je uveden na str. 29): 1 Vložte papír podél pravé strany podpěry papíru potiskovanou stranou k sobě a horním okrajem zasunutým do podavače papíru. 2 Stiskněte vodicí lištu a posuňte ji k levému okraji papíru. Poznámka: Papír do zařízení Vše v jednom nezasunujte násilím. 19

24 Než zahájíte kopírování (str. 21), skenování (str. 23), tisk (str. 27) nebo odesílání faxů (str. 27), vyhledejte v níže uvedeném seznamu, kolik papíru pojme výstupní zásobník zařízení Vše v jednom. Kapacita výstupního zásobníku zařízení Vše v jednom: 50 listů papíru 10 listů štítků 10 obálek 10 karet 1 průhledná fólie Poznámka: Abyste předešli rozmazání inkoustu, odeberte každou průhlednou fólii z výstupního zásobníku dříve, než bude ze zařízení Vše v jednom vysunuta další fólie. Průhledné fólie mohou schnout až 15 minut. Zařízení Vše v jednom můžete použít ke kopírování, skenování, tisku a faxování. Následující pokyny vysvětlují, jak tyto úlohy provádět. Informace o tvorbě různých projektů naleznete na str

25 Kopírování pomocí ovládacího panelu 1 Zkontrolujte, zda je zařízení Vše v jednom zapnuto. 2 Otevřete horní kryt. 3 Položte kopírovaný dokument lícovou stranou dolů na skleněnou plochu skeneru. Zkontrolujte, zda je levý horní roh přední části dokumentu zarovnán se šipkou v pravé dolní části skeneru. 4 Zavřete horní kryt. 5 Pokud vytváříte jednu kopii, přejděte na krok 7. Pokud vytváříte více kopií, přejděte na krok 6. 21

26 6 Opakovaně stiskněte tlačítko Number of Copies (Počet kopií), dokud se nezobrazí požadovaný počet kopií (libovolné číslo od 1 do 99). Poznámka: Můžete také vybrat ze seznamu čísel pomocí šipek doleva a doprava. 7 Chcete-li vytvořit barevnou kopii dokumentu, stiskněte tlačítko Color Copy (Barevná kopie). Chcete-li vytvořit černobílou kopii dokumentu, stiskněte tlačítko Black Copy (Černobílá kopie). Nápis COPYING (PROBÍHÁ KOPÍROVÁNÍ) zobrazený na displeji informuje o tom, že zařízení Vše v jednom pracuje. 8 Po vytvoření více kopií obnovte výchozí nastavení stisknutím tlačítka Stop/ Clear (Zastavit/Vymazat). Kopírování pomocí softwaru zařízení Vše v jednom 1 Zkontrolujte, zda jsou zařízení Vše v jednom i počítač zapnuté. 2 Otevřete horní kryt. 22

27 3 Položte kopírovaný dokument lícovou stranou dolů na skleněnou plochu skeneru. Zkontrolujte, zda je levý horní roh přední části dokumentu zarovnán se šipkou v pravé dolní části skeneru. 4 Zavřete horní kryt. 5 Na pracovní ploše poklepejte na ikonu Středisko Lexmark X5100 Vše v jednom. Zobrazí se hlavní stránka aplikace Vše v jednom. 6 Klepnutím na tlačítko Zobrazit náhled zobrazíte skenovaný obrázek. 7 Vyberte množství a barvu kopií. Poznámka: Pokud chcete vybrat velikost papíru nebo zvolit další nastavení kopírování, klepněte na tlačítko Zobrazit další nastavení kopírování. 8 Klepněte na tlačítko Kopírovat. 23

28 Skenování pomocí ovládacího panelu Ovládací panel zařízení Vše v jednom můžete použít ke skenování. 1 Ujistěte se, že je zařízení Vše v jednom zapnuto a připojeno k počítači. 2 Otevřete horní kryt. 3 Položte skenovaný dokument lícovou stranou dolů na skleněnou plochu skeneru. Zkontrolujte, zda je levý horní roh přední části dokumentu zarovnán se šipkou v pravé dolní části skeneru. 4 Zavřete horní kryt. 5 Stiskněte tlačítko , File, Software (Elektronická pošta, soubor, software). Zobrazí se naposledy zvolený cíl skenování (nebo předvolené tovární nastavení, ). 24

29 6 Projděte seznam cílových míst pomocí tlačítka se šipkou doprava. 7 Až se zobrazí požadovaný cíl skenování, stiskněte tlačítko Select (Výběr). 8 Stisknutím tlačítka Start Scan (Spustit skenování) zahájíte skenování podle aktuálního nastavení. Skenování pomocí softwaru zařízení Vše v jednom Software zařízení Vše v jednom můžete použít ke skenování různými způsoby. Můžete používat následující funkce: Opakování obrázků (skenování a tisk). Další informace viz str. 35. Automatické přizpůsobení (skenování a tisk). Více stránek na list - funkce softwaru Vše v jednom umožňující vytisknout více stránek dokumentu na jeden list papíru. Pokud například vyberete 4 stránky na list, vytisknou se zmenšené obrazy stránek 1 až 4 na prvním listu papíru, obrazy stránek 5 až 8 na druhém listu a tak dále. Rozpoznávání písma pro úpravy textu v dokumentu. Postup skenování: 1 Zkontrolujte, zda jsou zařízení Vše v jednom i počítač zapnuté. 2 Otevřete horní kryt. 25

30 3 Položte skenovaný dokument lícovou stranou dolů na skleněnou plochu skeneru. Zkontrolujte, zda je levý horní roh přední části dokumentu zarovnán se šipkou v pravé dolní části skeneru. 4 Zavřete horní kryt. 5 Na pracovní ploše poklepejte na ikonu Středisko Lexmark X5100 Vše v jednom. Zobrazí se hlavní stránka aplikace Vše v jednom. 6 Klepnutím na tlačítko Zobrazit náhled zobrazíte skenovaný obrázek. 7 Pomocí tečkovaných čar vyznačte oblast obrázku, kterou chcete vytisknout. 8 Z rozbalovací nabídky Odeslat naskenovaný obrázek do: vyberte cíl skenování. Poznámka: Chcete-li nastavit další parametry skenování, klepněte na tlačítko Zobrazit další nastavení skenování. 9 Klepněte na tlačítko Skenovat. 26

31 Tisk 1 V okně s dokumentem klepněte na nabídku Soubor Tisk. 2 Chcete-li změnit nastavení zařízení Vše v jednom, klepněte na tlačítko Vlastnosti, Volby, Možnosti nebo Nastavení (podle použitého programu nebo operačního systému). 3 Potvr te nastavení na třech kartách (Kvalita/kopie, Nastavení papíru a Rozvržení tisku) na levém okraji okna Vlastnosti tisku a klepněte na tlačítko OK nebo Tisk (podle použitého programu nebo operačního systému). Odeslání faxu pomocí ovládacího panelu Postup odfaxování naskenovaného dokumentu: 1 Ujistěte se, že zařízení Vše v jednom je připojeno k počítači s modemem. 2 Položte faxovaný dokument lícovou stranou dolů na skleněnou plochu skeneru. Zkontrolujte, zda je levý horní roh přední části dokumentu zarovnán se šipkou v pravé dolní části skeneru. 3 Stiskněte tlačítko Start Fax (Spustit faxování). Na obrazovce počítače se zobrazí faxový software. 27

32 4 Zadejte telefonní číslo, na které chcete odeslat fax. 5 Odešlete fax podle pokynů na obrazovce počítače. Odeslání faxu pomocí softwaru Vše v jednom 1 Ujistěte se, že zařízení Vše v jednom je připojeno k počítači s modemem. Poznámka: Faxový software nepodporuje linku DSL (digital subscriber line) a kabelové modemy. 2 Položte dokument lícovou stranou dolů na skleněnou plochu skeneru. Zkontrolujte, zda je levý horní roh přední části dokumentu zarovnán se šipkou v pravé dolní části skeneru. 3 Na pracovní ploše poklepejte na ikonu Středisko Lexmark X5100 Vše v jednom. Zobrazí se hlavní stránka aplikace Vše v jednom. 4 V části Tvůrčí úlohy klepněte na položku Odfaxovat pomocí modemu v počítači. 5 Postupujte podle pokynů na obrazovce a dokončete úlohu. Vytváření projektů Pomocí zařízení Vše v jednom můžete vytvářet následující projekty: Tisknout na nekonečný papír (str. 29) Vytvářet barevné kopie (str. 30) Tisknout nažehlovací obrázky na textil (str. 37) Skenovat fotografie a zaslat výsledky přátelům (str. 31) Zvětšit nebo zmenšit strukturu krajky nebo dřeva (str. 32) Skenovat více obrázků (str. 33) Tisknout plakát (str. 34) Tisknout opakující se obrázky (str. 35) Tisknout zrcadlově převrácené obrázky (str. 37) Použít rozpoznávání písma pro úpravy textu v dokumentu (str. 38) Vyhledat další nápady ve Středisku řešení Lexmark (str. 12) Poznámka: Před zahájením projektu založte do zařízení Vše v jednom papír. Další informace viz str

33 Tisk na nekonečný papír 1 Položte stoh nekonečného papíru na horní kryt a založte první list. 2 Klepněte na tlačítko Start Programy Lexmark X5100 Středisko řešení Lexmark X Klepněte na kartu Návody. 4 V části Projekty vyberte položku Nekonečný papír. 5 Klepněte na tlačítko Zobrazit a postupujte podle pokynů pro tisk nekonečného papíru. 29

34 Poznámka: Po zahájení tisku počkejte, dokud neuvidíte volný okraj nekonečného papíru vystupovat ze zařízení Vše v jednom. Potom opatrně rozložte papír na podlahu před zařízením Vše v jednom. Vytváření barevných kopií Pomocí ovládacího panelu nebo počítače můžete vytvořit barevné kopie dětských kreseb, článků z časopisů, dárkových poukázek a dalších předloh. Pomocí ovládacího panelu 1 Otevřete horní kryt. 2 Položte kopírovaný dokument lícovou stranou dolů na skleněnou plochu skeneru. Zkontrolujte, zda je levý horní roh přední části dokumentu zarovnán se šipkou v pravé dolní části skeneru. 3 Zavřete horní kryt. 4 Pokud vytváříte více kopií, stiskněte tlačítko Number of Copies (Počet kopií). 5 Stiskněte tlačítko Color Copy (Barevná kopie). Zařízení Vše v jednom zahájí kopírování podle zvoleného nastavení kopírování. 30

35 Pomocí softwaru Vše v jednom 1 Otevřete horní kryt. 2 Položte kopírovaný dokument lícovou stranou dolů na skleněnou plochu skeneru. Zkontrolujte, zda je levý horní roh přední části dokumentu zarovnán se šipkou v pravé dolní části skeneru. 3 Zavřete horní kryt. 4 Na pracovní ploše poklepejte na ikonu Středisko Lexmark X5100 Vše v jednom. Zobrazí se hlavní stránka aplikace Vše v jednom. 5 V části Kopírovat vyberte položku Barevný dokument. 6 Pokud vytváříte více kopií, vyberte jejich počet. 7 Chcete-li nastavit další parametry dokumentu, klepněte na tlačítko Zobrazit další nastavení kopírování. 8 Klepněte na tlačítko Kopírovat. Skenování fotografie a zaslání výsledku přátelům elektronickou poštou 1 Otevřete horní kryt. 2 Položte skenovanou fotografii lícovou stranou dolů na skleněnou plochu skeneru. Zkontrolujte, zda je levý horní roh přední části fotografie zarovnán se šipkou v pravé dolní části skeneru. 3 Zavřete horní kryt. 4 Poklepejte na ikonu Středisko Lexmark X5100 Vše v jednom. Zobrazí se hlavní stránka aplikace Vše v jednom. 5 V nabídce Tvůrčí úlohy klepněte na položku Zaslat obrázek přátelům elektronickou poštou. 6 V nabídce Co skenujete? vyberte položku Fotografie. 7 Připravte fotografii k odeslání elektronickou poštou podle pokynů na obrazovce. 8 Klepněte na tlačítko Připojit. Zobrazí se okno Nová zpráva. 9 Postupujte podle pokynů na obrazovce. 31

36 10 Napište doprovodný text k přiložené fotografii. 11 Klepněte na tlačítko Odeslat. Zvětšení nebo zmenšení struktury krajky nebo dřeva Pomocí ovládacího panelu nebo Střediska Vše v jednom v počítači můžete zvětšit nebo zmenšit struktury či fotografie. Pomocí ovládacího panelu 1 Otevřete horní kryt. 2 Položte strukturu nebo fotografii, kterou chcete zvětšit nebo zmenšit, lícovou stranou dolů na skleněnou plochu skeneru. Zkontrolujte, zda je levý horní roh přední části struktury či fotografie zarovnán se šipkou v pravé dolní části skeneru. 3 Zavřete horní kryt. 4 Stiskněte tlačítko Reduce/Enlarge (Zmenšit/Zvětšit) na ovládacím panelu. 5 Opakovaně stiskněte tlačítko se šipkou doprava, dokud se nezobrazí požadovaná volba (50% (poloviční rozměr), 100% (stejný rozměr), 200% (dvojnásobný rozměr), Custom % (vlastní poměr), Fit to Page (Přizpůsobit na stránku), 2x2 Poster (čtyřstránkový plakát), 3x3 Poster (devítistránkový plakát) nebo 4x4 Poster (šestnáctistránkový plakát)). 6 Stiskněte tlačítko Select (Výběr). 7 Spust te kopírování stisknutím tlačítka Color Copy (Barevná kopie) nebo Black Copy (Černobílá kopie). 8 Po vytištění obrázku obnovte nastavení kvality Běžná stisknutím tlačítka Stop/Clear (Zastavit/Vymazat). Pomocí softwaru Vše v jednom 1 Otevřete horní kryt. 2 Položte strukturu nebo fotografii, kterou chcete zvětšit nebo zmenšit, lícovou stranou dolů na skleněnou plochu skeneru. Zkontrolujte, zda je levý horní roh přední části struktury či fotografie zarovnán se šipkou v pravé dolní části skeneru. 3 Zavřete horní kryt. 32

37 4 Na pracovní ploše poklepejte na ikonu Středisko Lexmark X5100 Vše v jednom. Zobrazí se hlavní stránka aplikace Vše v jednom. 5 V nabídce Tvůrčí úlohy klepněte na položku Zvětšit nebo zmenšit obrázek. 6 Klepnutím na tlačítko Zobrazit náhled zobrazíte skenovaný obrázek. 7 Pomocí tečkovaných čar vyznačte oblast obrázku, kterou chcete vytisknout. 8 Vyberte velikost nového obrázku podle pokynů na obrazovce. 9 Klepněte na položku Nastavení tiskárny a vyberte velikost papíru. 10 Po nastavení parametrů obrázku klepněte na tlačítko Tisknout. Skenování více stránek nebo obrázků 1 Otevřete horní kryt. 2 Položte první skenovaný obrázek lícovou stranou dolů na skleněnou plochu skeneru. Zkontrolujte, zda je levý horní roh přední části dokumentu zarovnán se šipkou v pravé dolní části skeneru. 3 Zavřete horní kryt. 4 Na pracovní ploše poklepejte na ikonu Středisko Lexmark X5100 Vše v jednom. Zobrazí se hlavní stránka aplikace Vše v jednom. 5 Vyberte z rozbalovací nabídky cíl skenování. 6 V části Skenovat klepněte na tlačítko Zobrazit další nastavení skenování a potom klepněte na tlačítko Zobrazit rozšířené nastavení skenování. 7 Na kartě Skenování zaškrtněte volbu Skenovat více dokumentů před vyhotovením výstupu. 8 Klepněte na tlačítko OK. Zobrazí se hlavní stránka aplikace Vše v jednom. 9 Klepněte na tlačítko Skenovat. Poznámka: Po naskenování prvního dokumentu se zobrazí výzva k vložení dalšího dokumentu. 33

38 Tisk plakátu Můžete vytisknout plakát obrázku, který chcete zvětšit na několik stránek. Pomocí ovládacího panelu 1 Založte papír A4 nebo Letter a vyberte jeho velikost: a Opakovaně stiskněte tlačítko Options (Volby) na ovládacím panelu, dokud se na displeji nezobrazí nápis BLANK PAPER SIZE (VELIKOST PAPÍRU). b Opakovaně stiskněte tlačítko se šipkou doprava, dokud se velikost papíru zobrazená na displeji nebude shodovat s velikostí založeného papíru. c Stiskněte tlačítko Select (Výběr). 2 Otevřete horní kryt. 3 Položte dokument, který chcete vytisknout jako plakát, lícovou stranou dolů na skleněnou plochu skeneru. Zkontrolujte, zda je levý horní roh přední části dokumentu zarovnán se šipkou v pravé dolní části skeneru. 4 Zavřete horní kryt. 5 Stiskněte tlačítko Reduce/Enlarge (Zmenšit/Zvětšit) na ovládacím panelu. 6 Opakovaně stiskněte tlačítko se šipkou doprava, dokud se na displeji nezobrazí požadovaný počet stran plakátu. Například položka 2x2 poster (plakát 2x2) znamená, že naskenovaný obrázek bude zvětšen na čtyři stránky. 7 Stiskněte tlačítko Select (Výběr). 8 Spust te kopírování stisknutím tlačítka Color Copy (Barevná kopie) nebo Black Copy (Černobílá kopie). 9 Plakát vytvoříte spojením vytištěných stránek tak, aby vznikl co nejvíce souvislý obraz bez znatelných přechodů. 10 Po vytištění obrázku obnovte nastavení kvality Běžná stisknutím tlačítka Stop/Clear (Zastavit/Vymazat). 34

39 Pomocí softwaru Vše v jednom 1 Otevřete horní kryt. 2 Položte dokument, který chcete vytisknout jako plakát, lícovou stranou dolů na skleněnou plochu skeneru. Zkontrolujte, zda je levý horní roh přední části dokumentu zarovnán se šipkou v pravé dolní části skeneru. 3 Na pracovní ploše poklepejte na ikonu Středisko Lexmark X5100 Vše v jednom. Zobrazí se hlavní stránka aplikace Vše v jednom. 4 Klepněte na položku Vytisknout obrázek jako plakát složený z více stránek. 5 Postupujte podle pokynů na obrazovce. 6 Klepnutím na tlačítko Zobrazit náhled zobrazíte skenovaný obrázek. 7 Pomocí tečkovaných čar vyznačte oblast obrázku, kterou chcete vytisknout. 8 Klepněte na položku Nastavení tiskárny a vyberte velikost papíru. 9 Klepněte na tlačítko Tisknout. Tisk opakujících se obrázků Pomocí ovládacího panelu 1 Otevřete horní kryt. 2 Položte dokument, který chcete vytisknout, lícovou stranou dolů na skleněnou plochu skeneru. Zkontrolujte, zda je levý horní roh přední části dokumentu zarovnán se šipkou v pravé dolní části skeneru. 3 Opakovaně stiskněte tlačítko Options (Volby) na ovládacím panelu, dokud se na displeji nezobrazí nápis Repeat Image (Zopakovat obrázek). 4 Opakovaným stisknutím tlačítka se šipkou doprava vyberte počet obrázků, který chcete vytisknout na jeden list papíru (1, 4, 9 nebo 16). Poznámka: Pokud takto tisknete více obrázků na jeden list papíru, nelze použít funkci Zmenšit/zvětšit. Zařízení Vše v jednom zmenší obrázky tak, aby se vešly na jeden list. 35

40 5 Stiskněte tlačítko Select (Výběr). 6 Spust te kopírování stisknutím tlačítka Color Copy (Barevná kopie) nebo Black Copy (Černobílá kopie). 7 Po vytištění obrázku obnovte nastavení kvality Běžná stisknutím tlačítka Stop/Clear (Zastavit/Vymazat). Pomocí softwaru Vše v jednom 1 Otevřete horní kryt. 2 Položte dokument, který chcete vytisknout, lícovou stranou dolů na skleněnou plochu skeneru. Zkontrolujte, zda je levý horní roh přední části dokumentu zarovnán se šipkou. 3 Na pracovní ploše poklepejte na ikonu Středisko Lexmark X5100 Vše v jednom. Zobrazí se hlavní stránka aplikace Vše v jednom. 4 V části Tvůrčí úlohy klepněte na položku Zopakovat obrázek několikrát na jedné stránce. 5 Postupujte podle pokynů na obrazovce. 6 Klepnutím na tlačítko Zobrazit náhled zobrazíte skenovaný obrázek. 7 Pomocí tečkovaných čar vyznačte oblast obrázku, kterou chcete vytisknout. 8 Klepněte na položku Nastavení tiskárny a vyberte velikost papíru. 9 Klepněte na tlačítko Tisknout. 36

41 Tisk zrcadlově převrácených obrázků a nažehlovacích fólií Při tisku zrcadlově převráceného obrázku postupujte následujícím způsobem. Pomocí ovládacího panelu 1 Otevřete horní kryt. 2 Položte dokument, který chcete vytisknout, lícovou stranou dolů na skleněnou plochu skeneru. Zkontrolujte, zda je levý horní roh přední části dokumentu zarovnán se šipkou v pravé dolní části skeneru. 3 Opakovaně stiskněte tlačítko Options (Volby) na ovládacím panelu, dokud se nezobrazí nápis Iron-On/Mirror (Nažehlovací fólie/ Zrcadlově převrátit). 4 Stisknutím tlačítka se šipkou doprava vyberte položku On (Zapnuto). 5 Stiskněte tlačítko Select (Výběr). 6 Spust te kopírování stisknutím tlačítka Color Copy (Barevná kopie) nebo Black Copy (Černobílá kopie). 7 Po vytištění obrázku obnovte nastavení kvality Běžná stisknutím tlačítka Stop/Clear (Zastavit/Vymazat). Tisknout nažehlovací obrázky na textil Pomocí počítače 1 Otevřete softwarovou aplikaci pro vytvoření obrazového dokumentu. 2 Klepněte na tlačítko Start Programy Lexmark X5100 Středisko řešení Lexmark X Klepněte na kartu Návody. 4 V rozbalovací nabídce Projekty vyberte položku Nažehlovací fólie. 5 Klepněte na tlačítko Zobrazit. 6 Vytvořte nažehlovací fólii podle pokynů na obrazovce. 7 Použijte nažehlovací fólii na přikrývku, povlak polštáře, ložní prádlo nebo jiný druh textilu. Postupujte podle pokynů na balení. Chcete-li vytvořit textilní koláž, můžete vícekrát zopakovat uvedené kroky s použitím stejného obrázku nebo několika různých obrázků. 37

42 Použití rozpoznávání písma Rozpoznávání písma je softwarová funkce umožňující převést naskenovaný obrázek na text, který lze upravit v textovém editoru. 1 Otevřete horní kryt. 2 Položte dokument, který chcete upravit, lícovou stranou dolů na skleněnou plochu skeneru. Zkontrolujte, zda je levý horní roh přední části dokumentu zarovnán se šipkou v pravé dolní části skeneru. 3 Na pracovní ploše poklepejte na ikonu Středisko Lexmark X5100 Vše v jednom. Zobrazí se hlavní stránka aplikace Vše v jednom. 4 V části Tvůrčí úlohy vyberte položku Upravit a klepněte na položku Upravit text nalezený v naskenovaném dokumentu (OCR). 5 Postupujte podle pokynů na obrazovce počítače. Práce v síti Nabízíme vám stručný přehled některých činností, které můžete provádět, pokud připojíte zařízení Vše v jednom k síti. Můžete používat následující funkce: Připojit zařízení Vše v jednom k síti. Tisknout z více počítačů, je-li zařízení Vše v jednom připojeno k počítači. Kopírovat pomocí ovládacího panelu. Poznámka: Zařízení Vše v jednom nelze použít ke skenování v síti. Informace o práci v síti a o zakoupení sít ového adaptéru Lexmark N1 naleznete na adrese Poznámka: Adaptér Lexmark je k dispozici v některých zemích. 38

43 Údržba Výměna tiskových kazet Zařízení Lexmark X5100 používá následující kazety: Položka: Výrobní číslo: Černá kazeta 82 Barevná kazeta 83 nebo 88 Poznámka: Informace o objednání spotřebního materiálu naleznete na str Zkontrolujte, zda je zařízení Vše v jednom zapnuto. 2 Zvedněte jednotku skeneru, dokud ji nebude držet otevřenou podpěra skeneru. Nosič tiskových kazet se automaticky přesune a zastaví v zaváděcí poloze (pokud není zařízení Vše v jednom právě v činnosti). 39

44 3 Stiskněte pojistky na úchytech kazet a zvedněte úchyty. 4 Vyjměte staré kazety. Vyjmuté kazety uložte do vzduchotěsného pouzdra nebo je vyho te. 5 Při instalaci nových kazet odstraňte pěnovou hmotu, přelepku a ochrannou pásku na spodní straně kazet. Upozornění: NEDOTÝKEJTE SE zlatých kontaktů na kazetách. 40

45 6 Vložte nové kazety a zaklapněte úchyty. 7 Zvedněte jednotku skeneru, zatlačte podpěru skeneru dovnitř a sklopením úplně zavřete jednotku skeneru. 41

46 8 Založte papír do podpěry papíru. 9 Na displeji se zobrazí otázky. Odpovězte na ně pomocí tlačítek na ovládacím panelu. a b c d Pokud jste instalovali novou (dosud nepoužitou) barevnou kazetu, stiskněte tlačítko Select (Výběr). Pokud jste instalovali použitou kazetu, stiskněte jednou tlačítko se šipkou doprava a stiskněte tlačítko Select (Výběr). Pokud se zobrazené výrobní číslo shoduje s číslem použité kazety, stiskněte tlačítko Select (Výběr). Má-li kazeta jiné číslo, opakovaně stiskněte tlačítko se šipkou doprava, dokud se nezobrazí správné výrobní číslo. Potom stiskněte tlačítko Select (Výběr). Pokud jste instalovali novou černou kazetu, stiskněte tlačítko Select (Výběr). Pokud jste instalovali použitou kazetu, stiskněte jednou tlačítko se šipkou doprava a stiskněte tlačítko Select (Výběr). Zobrazené výrobní číslo by se mělo shodovat s číslem použité kazety. Stiskněte tlačítko Select (Výběr). Pokračujte podle pokynů uvedených v kapitole Vyrovnání tiskových kazet. Zajistíte tak úspěšné dokončení výměny kazet. 42

47 Vyrovnání tiskových kazet Vyrovnání kazet budete provádět ve dvou případech po instalaci kazet a za účelem zlepšení kvality tisku. Po instalaci kazet Po instalaci nových tiskových kazet se na ovládacím panelu zobrazí zpráva. 1 Zkontrolujte, zda je v podpěře papíru založen obyčejný papír. 2 Stisknutím tlačítka Select (Výběr) vytiskněte stránku se vzorky vyrovnání. Za účelem zlepšení kvality tisku Vyrovnání kazet můžete provádět pravidelně za účelem zlepšení kvality tisku. 1 Opakovaně stiskněte tlačítko Options (Volby) na ovládacím panelu, dokud se nezobrazí nápis Cartridges (Kazety). 2 Opakovaně stiskněte tlačítko se šipkou doprava, dokud se nezobrazí nápis Align (Vyrovnat). Potom stiskněte tlačítko Select (Výběr). 3 Stiskněte tlačítko Select (Výběr). Bude vytištěna stránka se vzorky vyrovnání. Po vytištění stránky se vzorky vyrovnání bude automatické vyrovnání dokončeno. Čištění trysek tiskové kazety Vyčištění trysek tiskové kazety může zvýšit kvalitu tisku. Čištění trysek je potřeba provést v těchto případech: Netisknou se části znaků. Vytištěné obrázky a text obsahují bílé pruhy. Tisk je rozmazaný nebo příliš tmavý. Vytištěné barvy jsou bledé nebo se liší od barev na obrazovce. Svislé rovné čáry nejsou hladké. K vyčištění trysek můžete použít ovládací panel nebo Středisko řešení Lexmark X

48 Pomocí ovládacího panelu 1 Založte papír do zařízení Vše v jednom. Další informace viz str Opakovaným stisknutím tlačítka Options (Volby) zobrazte na displeji položku Cartridges (Kazety). 3 Opakovaným stisknutím tlačítka se šipkou doprava zobrazte na displeji položku Clean (Vyčistit). 4 Stiskněte tlačítko Select (Výběr). Vytiskne se stránka tiskových trysek. Zanesenými tryskami prochází větší množství inkoustu a tím dojde k jejich pročištění. 5 Znovu vytiskněte dokument a zkontrolujte, zda došlo ke zlepšení kvality tisku. 6 Dalšího zvýšení kvality tisku dosáhnete otřením trysek tiskové kazety a kontaktů (viz str. 45). Potom znovu vytiskněte dokument. 7 Pokud se kvalita tisku nezlepšila, zkuste vyčistit trysky tiskové kazety ještě dvakrát. Pomocí Střediska řešení Lexmark X Založte obyčejný papír do zařízení Vše v jednom. Další informace viz str Klepněte na tlačítko Start Programy Lexmark X5100 Středisko řešení Lexmark X Klepněte na kartu Údržba. 4 Na kartě Údržba klepněte na položku Vyčistit - oprava vodorovných pruhů. 5 Klepněte na příkaz Tisk. Vytiskne se stránka tiskových trysek. Zanesenými tryskami prochází větší množství inkoustu a tím dojde k jejich pročištění. 6 Znovu vytiskněte dokument a zkontrolujte, zda došlo ke zlepšení kvality tisku. 7 Dalšího zvýšení kvality tisku dosáhnete otřením trysek tiskové kazety a kontaktů (viz str. 45). Potom znovu vytiskněte dokument. 8 Pokud se kvalita tisku nezlepšila, zkuste vyčistit trysky tiskové kazety ještě dvakrát. 44

49 Otření trysek tiskové kazety a kontaktů Pokud po vyčištění trysek tiskové kazety nedojde ke zlepšení kvality tisku, je možné, že na tryskách nebo kontaktech zůstaly zbytky zaschlého inkoustu. Při ručním čištění tiskových trysek a kontaktů postupujte takto: 1 Vyjměte tiskové kazety. Další informace viz str Navlhčete vodou čistý hadřík, ze kterého se neuvolňují vlákna. 3 Podržte hadřík na zlaté ploše trysky po dobu asi tří sekund. Opatrně vodu vysajte a otřete do sucha jedním směrem (zabráníte tak smíchání barev v barevné kazetě). Trysky 4 Podržte čistou, vlhkou část hadříku na kontaktech po dobu asi tří sekund. Opatrně vodu vysajte a otřete do sucha jedním směrem. Kontakty 5 Nechte tiskové trysky a kontakty zcela zaschnout. 6 Instalujte znovu tiskové kazety a znovu vytiskněte dokument. 7 Pokud se kvalita tisku nezlepšila, zkuste vyčistit trysky tiskové kazety ještě dvakrát. 8 Je-li kvalita tisku stále neuspokojivá, vyměňte tiskové kazety. Další informace viz str

50 Uložení tiskových kazet Chcete-li zajistit co nejdelší životnost tiskových kazet a optimální výkon zařízení Vše v jednom, dodržujte tyto pokyny: Nové tiskové kazety uchovávejte v původním obalu, dokud nejste připraveni je instalovat. Tiskové kazety vyjímejte ze zařízení Vše v jednom pouze při výměně, čištění nebo ukládání do vzduchotěsného pouzdra. Pokud kazety vyjmete ze zařízení Vše v jednom a ponecháte je nechráněné po určitou dobu, nebudou tisknout správně, nebot dojde k zaschnutí inkoustu. Záruka platná pro zařízení Vše v jednom společnosti Lexmark nepokrývá opravy poškození vzniklých použitím znovu naplněné kazety. Společnost Lexmark nedoporučuje použití znovu naplňovaných kazet. Doplňování kazet může ovlivnit kvalitu tisku a způsobit poškození zařízení Vše v jednom. Nejlepších výsledků dosáhnete použitím originálního příslušenství Lexmark. Objednání příslušenství Chcete-li objednat příslušenství zařízení Vše v jednom nebo najít nejbližšího prodejce, navštivte webové stránky společnosti Lexmark na adrese Položka: Výrobní číslo: Černá kazeta 82 Barevná kazeta 83 nebo 88 Kabel USB 12A

51 Řešení problémů Řešení problémů s instalací Pokud dojde k problémům během instalace zařízení Vše v jednom, zkontrolujte následující skutečnosti: Je odemčena skenovací plocha. Pokud nemůžete nalézt zámek skeneru, podívejte se na obrázek zařízení Vše v jednom na str. 2. Vybrali jste jazyk a výchozí velikost papíru a stiskli tlačítko Select (Výběr) na ovládacím panelu. K počítači je připojeno jen jedno zařízení Lexmark X5100. Použitý operační systém je kompatibilní se zařízením Vše v jednom. Zařízení Lexmark X5100 podporuje jen tyto operační systémy: Windows 98 Mac OS 9.2 Windows Me Mac OS X Windows 2000 Windows XP Poznámka: Uživatelé systému Macintosh mohou vyvolat uživatelskou příručku a nápovědu klepnutím na tlačítko Nápověda na libovolné obrazovce. Můžete to provést po instalaci zařízení Vše v jednom a vyjmutí instalačního disku CD-ROM z počítače. Řešení dalších problémů Pokud máte problém se zařízením Vše v jednom, zkontrolujte před kontaktováním střediska zákaznické podpory společnosti Lexmark následující položky. 47

52 Pokud zařízení Vše v jednom není připojeno k počítači, zkontrolujte následující skutečnosti: Přečetli jste si návodné pokyny na displeji a postupovali podle nich. Napájecí kabel je zapojen do zařízení Vše v jednom a do elektrické zásuvky. Pokud zařízení Vše v jednom je připojeno k počítači, zkontrolujte následující skutečnosti: Kabel USB je řádně připojen k počítači a k zařízení Vše v jednom. Chcete-li zakoupit kabel USB, výrobní číslo 12A2405, navštivte webové stránky společnosti Lexmark na adrese Zařízení Vše v jednom i počítač jsou zapnuté. Zařízení Lexmark X5100 je nastaveno jako výchozí tiskárna. Kdykoliv máte problém se zařízením Vše v jednom, zkontrolujte následující skutečnosti: Zařízení Vše v jednom je zapnuto. Skener je odemčen. Odstranili jste přelepky, průhlednou pásku a pěnovou hmotu z dolní části tiskových kazet. Další informace viz str. 40. Je správně založen papír. Instalovali jste obě tiskové kazety. Zařízení Lexmark X5100 bude funkční, jen pokud byly instalovány obě kazety. Další informace o instalaci kazet viz str. 39. Problém: Nesprávné podávání papírů nebo podávání více listů Přejděte na stranu: str. 49 Faxování řádně nefunguje str. 49 Listy fólie nebo lesklého fotografického papíru se lepí k sobě Na průhledných fóliích nebo fotografických papírech se vyskytují bílé čáry str. 50 str. 50 Dochází k chybám podávání obálek str. 50 Dokument se nevytiskne str. 50 Tisk dokumentu je pomalý str. 51 Dokument se vytiskne ve špatné kvalitě str. 51 Zprávy na displeji nejsou zobrazeny v požadovaném jazyce str

53 Problém: Zařízení Vše v jednom nebo skener nekomunikuje s počítačem Přejděte na stranu: str. 54 Kvalita kopií je neuspokojivá str. 54 Automatické oříznutí skenovaného obrázku je neuspokojivé str. 55 Okraje skenovaných dokumentů jsou oříznuty str. 57 Jednotku skeneru nelze zavřít str. 58 Funkce Přizpůsobit na stránku řádně nefunguje str. 59 Obdrželi jste chybovou zprávu str. 60 Nesprávné podávání papírů nebo podávání více listů Ověřte tyto skutečnosti: Používáte papír doporučený pro inkoustové tiskárny. Papír do zařízení Vše v jednom nebyl založen násilím. Do zařízení Vše v jednom nebylo vloženo příliš mnoho listů papíru. Další informace viz str. 17. Papír byl vložen správně. Zařízení Vše v jednom je umístěno na rovném plochém podkladu. Vodicí lišta se opírá o levý okraj papíru tak, aby se papíry na podpěře papíru neprohýbaly. V okně Vlastnosti tisku, Předvolby nebo v programu Středisko Vše v jednom je vybrán správný typ a velikost papíru. Problémy s faxováním Máte-li problémy s přijímáním nebo odesíláním faxů, zkontrolujte tyto skutečnosti: V počítači je nainstalovaný funkční faxmodem. Je nainstalován faxový software z disku CD-ROM. Ovladač faxu, který chcete použít, je v programu Středisko Vše v jednom nastaven jako výchozí ovladač faxu. Poznámka: Modemy DSL (Digital Subscriber Line) a kabelové modemy nejsou podporovány. 49

54 Listy fólie nebo lesklého fotografického papíru se lepí k sobě Jednotlivé stránky odebírejte na výstupu z tiskárny a nechte je vždy řádně zaschnout. Používejte fólie a fotografické papíry určené pro inkoustové tiskárny. Na průhledných fóliích nebo fotografických papírech se vyskytují bílé čáry Vyčistěte trysky. Další informace viz str. 43. Vyčistěte trysky ručně. Další informace viz str. 45. Vyčistěte skleněnou plochu skeneru. Další informace viz str. 52. Dochází k chybám podávání obálek Pokud je podávání běžného papíru bez problémů, zkontrolujte následující skutečnosti: Obálky byly vloženy správně. Další informace viz str. 17. Jsou použity obálky o rozměrech podporovaných zařízením Vše v jednom a tento rozměr je vybrán před zahájením tisku. V okně Vlastnosti tisku jste vybrali správný typ a velikost papíru. Dokument se nevytiskne Ověřte, že jsou správně nainstalovány tiskové kazety. Použijte nepoškozený kabel USB. Zkontrolujte stav zařízení Vše v jednom a ujistěte se, že dokument nebyl zastaven nebo pozastaven. Chcete-li zkontrolovat stav zařízení Vše v jednom, postupujte takto: 1 Vyberte příkaz Start Nastavení Tiskárny. 2 Poklepejte na ikonu Lexmark X5100 a klepněte na položku Tiskárna. 3 Zkontrolujte, zda není zaškrtnuta volba Pozastavit tisk. 50

55 Vytiskněte zkušební stránku: 1 Klepněte na tlačítko Start Programy Lexmark X5100 Středisko řešení Lexmark X Klepněte na kartu Údržba. 3 Na kartě Údržba klepněte na tlačítko Tisk zkušební stránky. Tisk dokumentu je pomalý Zavřete nepoužívané aplikace. V okně Vlastnosti tisku, Předvolby nebo v programu Středisko Vše v jednom vyberte na kartě Dokument/kvalita možnost Rychlá kopie nebo Běžná. 1 Na pracovní ploše poklepejte na ikonu Středisko Lexmark X5100 Vše v jednom. 2 V oddílu Kopírovat klepněte na tlačítko Zobrazit další nastavení kopírování. 3 V části Kvalita kopie vyberte položku Rychlá kopie. Zvažte možnost instalovat do počítače více paměti RAM. Poznámka: Fotografie a dokumenty obsahující grafické prvky se mohou tisknout pomaleji než běžný text. Dokument se vytiskne ve špatné kvalitě Pokud se v dokumentu vyskytuje některý z následujících problémů, odstraňte jej podle následujících pokynů. Svislé rovné čáry nejsou hladké Chcete-li zvýšit kvalitu tisku svislých rovných čar v tabulkách, rámečcích a grafech, postupujte takto: V okně Vlastnosti tisku, Předvolby nebo v programu Středisko Vše v jednom vyberte na kartě Dokument/kvalita vyšší kvalitu tisku. 1 Na pracovní ploše poklepejte na ikonu Středisko Lexmark X5100 Vše v jednom. 2 V oddílu Kopírovat klepněte na tlačítko Zobrazit další nastavení kopírování. 3 V části Kvalita kopie vyberte vyšší kvalitu tisku, než která je aktuálně použita. 51
