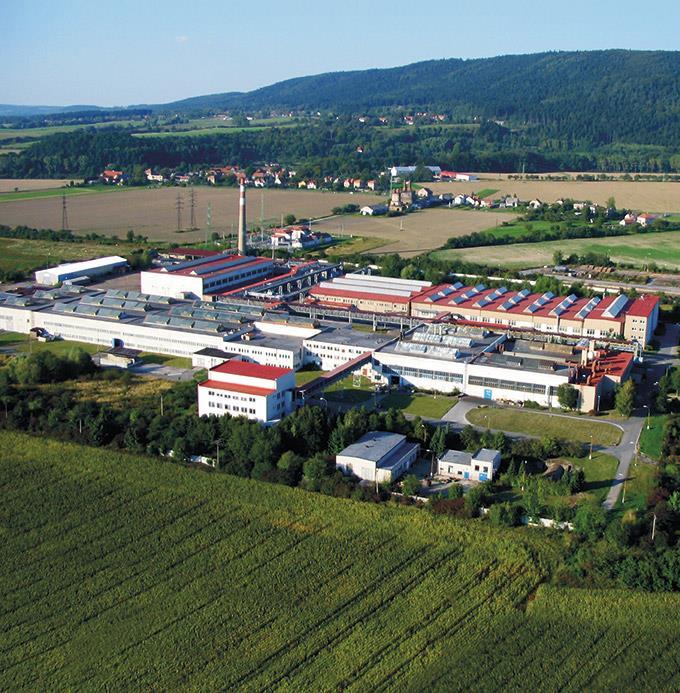

2 O SPOLEČNOSTI DAKO-CZ VÝROBCE BRZDOVÝCH SYSTÉMŮ PRO KOLEJOVÁ VOZIDLA založení společnosti v roce 1816 počet zaměstnanců 500 roční obrat 30 milionů podíl exportu 75% vlastní vývoj a moderní zkušební laboratoř sídlo v Třemošnici ve východních Čechách DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 2

3 O SPOLEČNOSTI DAKO-CZ VÝROBCE BRZDOVÝCH SYSTÉMŮ PRO KOLEJOVÁ VOZIDLA pneumatické, elektromechanické a hydraulické brzdové systémy brzdové systémy a komponenty pro nákladní a osobní vozy, příměstské jednotky, lokomotivy, vozy metra i tramvaje DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 3

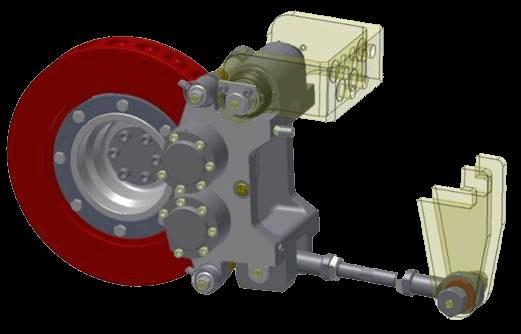

4 O SPOLEČNOSTI DAKO-CZ VÝROBCE BRZDOVÝCH SYSTÉMŮ PRO KOLEJOVÁ VOZIDLA přístrojové panely brzdových systémů kotoučové brzdy doplňkové přístroje brzdových systémů elektronická protismyková zařízení limitní ventily brzdové spojky a uzavírací kohouty rozváděče a přídavné ventily brzdové válce přístroje samočinného brzdění podle nákladu DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 4

5 PRODUKTY BRZDOVÝ SYSTÉM PRO VLAKOVÉ SOUPRAVY BRZDOVÝ SYSTÉM UCELENÉ VLAKOVÉ SOUPRAVY SESTÁVÁ Z ELEKTROPNEUMATICKÉ BRZDY, SAMOČINNÉ BRZDY, PARKOVACÍ BRZDY A NOUZOVÉ BRZDY. SYSTÉM JE DOPLNĚN O POMOCNÉ PNEUMATICKÉ OKRUHY, NAPŘÍKLAD OVLÁDÁNÍ SBĚRAČŮ, PÍSKOVÁNÍ A ČIŠTĚNÍ JÍZDNÍCH PLOCH KOL. OVLÁDÁNÍ TLAKU V HLAVNÍM POTRUBÍ JE REALIZOVÁNO POMOCÍ PANELOVÉHO BRZDIČE DAKO. SOUPRAVA JE OSAZENA PROTISMYKOVÝM ZAŘÍZENÍM A SYSTÉMEM VZDUCHOVÉHO VYPRUŽENÍ. DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 5

6 REFERENCE ELEKTRICKÁ JEDNOTKA 471 ČESKÉ DRÁHY ŠKODA TRANSPORTATION A. S. KOMPLETNÍ BRZDOVÝ SYSTÉM KOTOUČOVÁ BRZDA PROTISMYKOVÉ ZAŘÍZENÍ DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 6

7 REFERENCE VLAKOVÁ SOUPRAVA AM96 ČÍNSKÉ DRÁHY, TIBET BOMBARDIER TRANSPORTATION KOTOUČOVÁ BRZDA DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 7

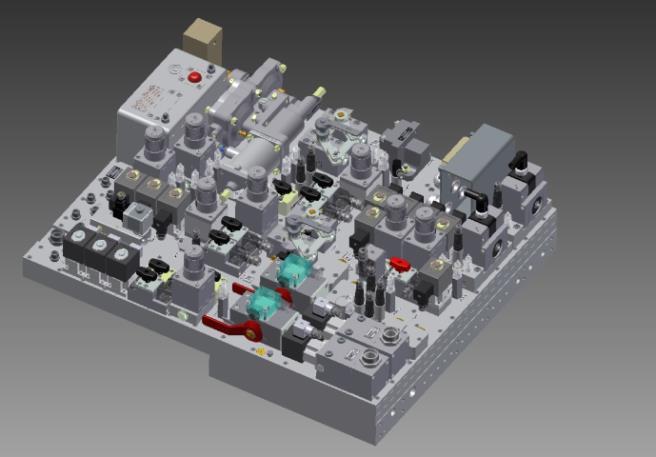

8 REFERENCE VLAKOVÁ SOOPRAVA FLIRT 3 POLSKÉ STÁTNÍ DRÁHY, SRBSKÉ DRÁHY STADLER RAIL AG MODULOVÝ BRZDOVÝ SYSTÉM DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 8

9 REFERENCE BRAKE COMPONENTS FOR WHEEL SLIDE PROTECTION VYSOKORYCHLOSTNÍ VLAK ICx SIEMENS AG PROTISMYKOVÉ ZAŘÍZENÍ DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 9

10 PRODUKTY BRZDOVÝ SYSTÉM PRO VOZY METRA BRZDOVÝ SYSTÉM PRO VOZY METRA JE MODULOVÉHO PROVEDENÍ A OVLÁDÁ TLAK V HLAVNÍM POTRUBÍ, ELEKTROPNEUMATICKOU PŘÍMOČINNOU BRZDU, NOUZOVOU BRZDU, PARKOVACÍ PRUŽINOVOU BRZDU A VZDUCHOVÉ VYPRUŽENÍ, KTERÉ ZAJIŠŤUJE KONSTANTNÍ VZDÁLENOST MEZI SKŘÍNÍ VOZIDLA A PODVOZKEM NEZÁVISLE NA ZATÍŽENÍ. VOZY JSOU TÉŽ VYBAVENY PROTISMYKOVÝM ZAŘÍZENÍM PRO OCHRANU KOL. DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 10

11 REFERENCE METRO V MNICHOVĚ, SIEMENS AG DALŠÍ REFERENCE: METRO OSLO, VARŠAVA, KUALA LUMPUR MODULOVÝ BRZDOVÝ SYSTÉM PROTISMYKOVÉ ZAŘÍZENÍ DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 11

12 PRODUKTY BRZDOVÝ SYSTÉM PRO TRAMVAJE TRAMVAJ JE POSTAVENA NA DVOU MOTOROVÝCH A JEDNOM BĚŽNÉM PODVOZKU. MOTOROVÝ PODVOZEK JE VYBAVEN ELEKTROHYDRAULICKOU PASIVNÍ BRZDOU S AUTOMATICKÝM STAVĚČEM ODLEHLOSTI, BĚŽNÝ PODVOZEK ELEKTROHYDRAULICKOU AKTIVNÍ BRZDOU. AKTIVNÍ I PASIVNÍ BRZDA SE POUŽÍVÁ PRO PROPORCIONÁLNÍ DOBRZĎOVÁNÍ, JAKO PARKOVACÍ BRZDA NEBO JAKO PLNOHODNOTNÁ NÁHRADNÍ BRZDA PŘI VÝPADKU EDB. DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 12

13 REFERENCE TRAMVAJ EVO ČESKÁ REPUBLIKA PRAGOIMEX, A. S. ELEKTROHYDRAULICKÝ BRZDOVÝ SYSTÉM DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 13

14 REFERENCE TRAMVAJ 853, PROTOTYP STADLER MINSK ELEKTROHYDRAULICKÝ BRZDOVÝ SYSTÉM DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 14

15 PRODUKTY BRZDOVÝ SYSTÉM PRO LOKOMOTIVY BRZDOVÝ SYSTÉM LOKOMOTIVY SESTÁVÁ ZE SAMOČINNÉ PNEUMATICKÉ BRZDY ŘÍZENÉ ZMĚNAMI TLAKU V HLAVNÍM POTRUBÍ, ELEKTROPNEUMATICKÉ VLAKOVÉ BRZDY, KTERÁ VYSÍLÁ ŘÍDICÍ BRZDICÍ A ODBRZĎOVACÍ SIGNÁLY DO VLAKOVÉHO VEDENÍ, DÁLE Z ELEKTROPNEUMATICKÉ PŘÍMOČINNÉ BRZDY A PARKOVACÍ A DOPLŇKOVÉ BRZDY. VLAKOVÉ BRZDY JE MOŽNÉ OVLÁDAT AUTOMATICKY NEBO JE STROJVEDOUCÍ OVLÁDÁ MANUÁLNĚ. BRZDOVÝ SYSTÉM JE VE VĚTŠINĚ PŘÍPADŮ UMÍSTĚN V KONTEJNERU, COŽ EFEKTIVNÍM ZPŮSOBEM ŘEŠÍ ZÁSTAVBU BRZDOVÉHO SYSTÉMU DO JEDNOHO BLOKU. LOKOMOTIVA JE VYBAVENA PROTISMYKOVÝM ZAŘÍZENÍM DAKO. DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 15

16 REFERENCE LOKOMOTIVA 380 ŠKODA TRANSPORTATION A.S. KONTEJNEROVÝ BRZDOVÝ SYSTÉM DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 16

17 REFERENCE LOKOMOTIVA CZ LOKO, A. S. KOMPLETNÍ BRZDOVÝ SYSTÉM DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 17

18 PRODUKTY BRZDOVÝ SYSTÉM PRO OSOBNÍ VOZY ZÁKLADEM JE SAMOČINNÝ BRZDOVÝ SYSTÉM DAKO CV1nD DOPLNĚNÝ O PŘÍDAVNÉ ÚSTROJÍ ELEKTROPNEUMATICKÉ BRZDY, SYTÉM ŘÍZENÍ ELEKTROMAGNETICKÉ KOLEJNICOVÉ BRZDY A SYSTÉM ZÁCHRANNÉ BRZDY DAKO PZ4. PODVOZKY JSOU OSAZENY BRZDOVÝMI JEDNOTKAMI KOTOUČOVÝCH BRZD, TŘÍSTAVOVÝMI PROTISMYKOVÝMI VYPOUŠTĚCÍMI VENTILY A SNÍMAČI RYCHLOSTI UMÍSTĚNÝMI NA NÁPRAVĚ KOLEJOVÉHO VOZIDLA. OSOBNÍ VŮZ JE VYBAVEN PROTISMYKOVÝM ZAŘÍZENÍM DAKO. DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 18

19 REFERENCE OSOBNÍ VOZY ŽOS TRNAVA, A. S. ŠKODA TRANSPORTATION A.S. KOMPLETNÍ BRZDOVÝ SYSTÉM DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 19

20 PRODUKTY BRZDOVÝ SYSTÉM PRO NÁKLADNÍ VOZY NÁKLADNÍ VŮZ JE VYBAVEN SAMOČINNÝM BRZDOVÝM SYSTÉMEM S AUTOMATICKÝM BRZDĚNÍM PODLE HMOTNOSTI NÁKLADU. TLAK V BRZDOVÉM VÁLCI, A TÍM I SÍLA PŮSOBÍCÍ NA BRZDOVÉ ŠPALÍKY JSOU PŘIZPŮSOBENY AKTUÁLNÍ HMOTNOSTI VOZIDLA. BRZDOVÝ SYSTÉM DAKO SPLŇUJE POŽADAVKY A PARAMETRY PŘEDEPSANÉ VYHLÁŠKAMI UIC A TSI. DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 20

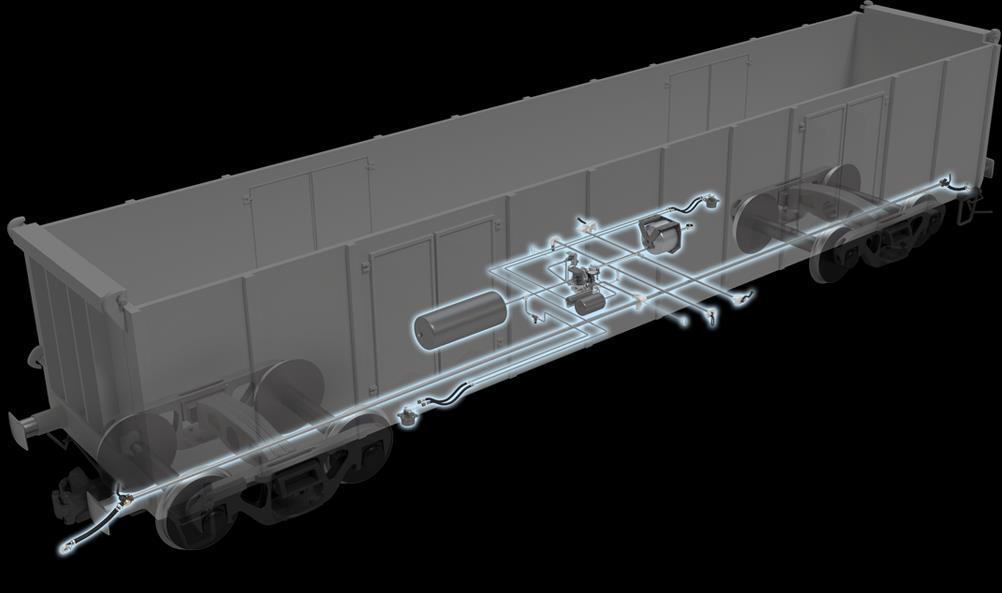

21 REFERENCE NÁKLADNÍ VOZY TATRAVAGÓNKA A. S. PNEUMATICKÝ BRZDOVÝ SYSTÉM DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 21

22 PRODUKTY BRZDOVÝ SYSTÉM PRO CISTERNOVÉ VOZY CISTERNA JE VYBAVENA SAMOČINNÝM BRZDOVÝM SYSTÉMEM S AUTOMATICKÝM BRZDĚNÍM PODLE HMOTNOSTI NÁKLADU. PODVOZKOVÁ ČÁST JE OSAZENA INTEGROVANOU BRZDOVOU JEDNOTKOU ŠPALÍKOVÉ BRZDY. BRZDOVÝ SYSTÉM DAKO SPLŇUJE POŽADAVKY A PARAMETRY PŘEDEPSANÉ VYHLÁŠKAMI UIC A TSI. DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 22

23 REFERENCE CISTERNOVÉ VOZY LEGIOS PNEUMATICKÝ BRZDOVÝ SYSTÉM DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 23

24 PRODUKTY BRZDOVÝ SYSTÉM PRO KONTEJNEROVÉ A KAPSOVÉ VOZY KOMPONENTY SAMOČINNÉHO BRZDOVÉHO SYSTÉMU ROZVADĚČ DAKO CV1nD, PŘÍDAVNÝ VENTIL DAKO DS/DSS, POPŘÍPADĚ LIMITNÍ VENTIL DAKO DLVHL3 JSOU SOUSTŘEDĚNY NA SPOLEČNÉM NOSIČI. TYTO NOSIČE, V PROVEDENÍ JEDNODUCHÉM NEBO DVOJITÉM, JSOU KONSTRUKČNĚ UZPŮSOBENY PRO MONTÁŽ NA ČELNÍK VOZU. BRZDOVÝ VÝKON ZAJIŠŤUJÍ BRZDOVÉ JEDNOTKY KOTOUČOVÉ BRZDY UMÍSTĚNÉ V PODVOZKU KAPSOVÉHO VOZU. DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 24

25 REFERENCE KAPSOVÝ VŮZ TWIN S.C. ASTRA RAIL INDUSTRIES S.R.L. PNEUMATICKÝ BRZDOVÝ SYSTÉM DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 25

26 PRODUKTY KOMPAKTNÍ BRZDA DAKO GP / DAKO GP-A Kompaktní technické řešení brzdy nákladního vagonu režimu S DAKO GP s přídavným dvoustupňovým ventilem D1 prázdný ložený nebo DAKO GP-A s přídavným ventilem DS. Na společném nosiči jsou montovány přístroje: Rozváděč UIC - DAKO CV1nD Přídavný ventil DAKO D1 nebo DS Samočinný odbrzďovač DAKO OS1 Rozvodový a řídící vzduchojem TECHNICKÉ ÚDAJE Provozní tlak 5 bar Maximální tlak do brzdového válce 3,8 bar Provozní teplota - 40 C C Hmotnost cca 80 kg Životnost / meziopravárenská lhůta 35 / 12 let DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 26

27 PRODUKTY CISTERNOVÉ VENTILOVÉ ZAŘÍZENÍ DAKO ZVV 80/125 Ventilové zařízení DAKO ZVV 80/125 slouží jako vypouštěcí a zavzdušňovací ústrojí při vypouštění cisternových vagonů. Hlavní části ventilového zařízení : vypouštěcí ventil DAKO VV 125 zavzdušňovací ventil DAKO ZV 80 spojovací táhlo DAKO ST 1 TECHNICKÉ ÚDAJE Průměr vypouštěcího ventilu Průměr zavzdušňovacího ventilu Pracovní teplota Provozní přetlak Zkušební přetlak Celková hmotnost DN 125 mm DN 80 mm -20 C C 0,3 MPa 0,4 MPa 133 kg Ventilové zařízení vyhovuje požadavkům na přepravu nebezpečných látek třídy 3, 5.1, 6.1, 8 a 9 podle Předpisu pro mezinárodní železniční přepravu nebezpečného zboží. DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 27

28 PRODUKTY INTEGROVANÁ BRZDA ITB Integrovaná brzda je určena především pro nově konstruované nákladní vozy, které vynikají svojí přívětivostí k životnímu prostředí. Instalace integrované brzdy se provádí pomocí čtyř závěsek do běžných konzol podvozku. Výhody ITB: nízká spotřebou vzduchu a náročnost na údržbu snížení hmotnosti a hlučnosti vozu ITB pracuje s vyšší účinností než konvenční brzdový systém možnost přizpůsobení podvozkům dle požadavku zákazníka TECHNICKÉ ÚDAJE Přítlačná síla na brzdový špalík provozní brzdy Přítlačná síla parkovací pružinové brzdy Maximální tlak provozní brzdy Minimální odbrzďovací tlak pružinové brzdy Síla potřebná k nouzovému odbrzdění Stavěcí kapacita Nastavitelná odlehlost brzdové zdrže Přípustný pohyb dvojkolí v příčném směru Hmotnost integrované brzdy s pružinovou brzdou 38 kn 33 kn 3,8 bar 4,5 bar N 210 mm 7 10 mm +/- 20 mm 320 kg DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 28

29 PRODUKTY SEDLO PRO KAPSOVÉ VOZY Varianty: 2-polohové 3-polohové DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 29

30 PRODUKTY KOTOUČOVÁ BRZDA PRO NÁKLADNÍ VOZY DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 30

31 REFERENCE PROVOZOVATELÉ NÁKLADNÍCH VOZŮ AAE CARGO AG ACTS AG AMBROGIO TRASPORTI SpA BLS AG CEMAT SpA CFL ČD CARGO, a.s. DB BAHN DB SCHENKER RAIL (UK) Ltd DRAX ERMEWA GROUP FERRIERE CATTANEO SA GB RAILFREIGHT GTS HOLCIM Ltd HUPAC AG KOMBIVERKEHR GmbH & Co. KG MILLET SA NACCO NETWORK RAIL ON RAIL GmbH RAIL CARGO AUSTRIA RCW RTI SBB TCDD WASCOSA AG ZSSK CARGO DAKO-CZ, a.s. PREZENTACE SPOLEČNOSTI DAKO-CZ 31
