2 Jednopodlažní soupravy RegioPanter výroba, zkoušky a provoz

3 SKUPINA ŠKODA TRANSPORTATION TRANSPORTATION GROUP ŠKODA TRANSPORTATION a.s. ŠKODA VAGONKA a.s. Pars nova a.s. GANZ ŠKODA K.Zrt Maďarsko ŠKODA ELECTRIC a.s. SIBELEKTROPRIVOD Rusko MOVO spol. s r.o. VÚKV, a.s. POLL s.r.o.

4 MILNÍKY PROJEKTU Podpis smlouvy s Českými drahami únor 2011 Objem kontraktu 2-vozová 2-systémová 4 ks 3-vozová 2-systémová 3 ks 3-vozová stejnosměrná 12 ks Zahájení typových zkoušek leden 2012 Zahájení zkušebního provozu s cestujícími září 2012 Homologace vozidla únor 2013

5 ZÁKLADNÍ INFORMACE Počet vyrobených jednotek k : 2-vozová 2-systémová 2 ks vyrobeny 2 ks prodány 3-vozová 2-systémová 2 ks vyrobeny 2 ks prodány 3-vozová stejnosměrná 7 ks vyrobeno 7 ks prodáno Nasazení jednotek: DKV Děčín DKV Hradec Králové DKV České Budějovice DKV Olomouc 5 ks 3-vozová stejnosměrná 2 ks 3-vozová stejnosměrná 2 ks 2 vozová 2-systémová 2 ks 3-vozová 2 systémová

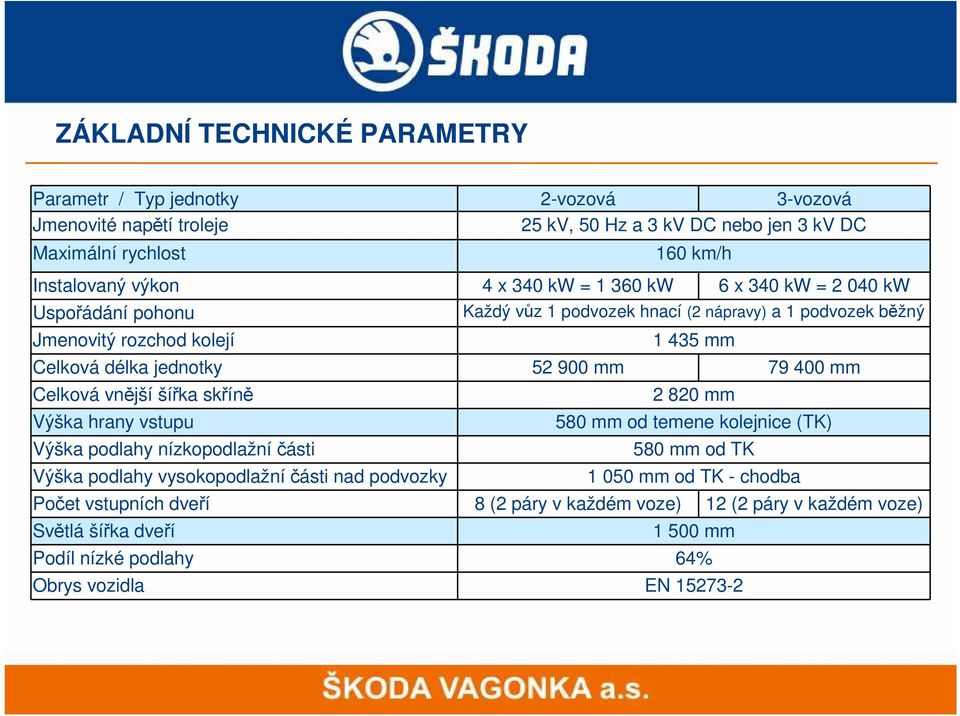

6 ZÁKLADNÍ TECHNICKÉ PARAMETRY Parametr / Typ jednotky 2-vozová 3-vozová Jmenovité napětí troleje 25 kv, 50 Hz a 3 kv DC nebo jen 3 kv DC Maximální rychlost 160 km/h Instalovaný výkon 4 x 340 kw = kw 6 x 340 kw = kw Uspořádání pohonu Jmenovitý rozchod kolejí Každý vůz 1 podvozek hnací (2 nápravy) a 1 podvozek běžný mm Celková délka jednotky mm mm Celková vnější šířka skříně Výška hrany vstupu Výška podlahy nízkopodlažní části Výška podlahy vysokopodlažní části nad podvozky mm 580 mm od temene kolejnice (TK) 580 mm od TK mm od TK - chodba Počet vstupních dveří 8 (2 páry v každém voze) 12 (2 páry v každém voze) Světlá šířka dveří mm Podíl nízké podlahy 64% Obrys vozidla EN

7 ZÁKLADNÍ TECHNICKÉ PARAMETRY Údaje pro příměstskou jednotku RegioPanter Parametr / Typ jednotky 2-vozová 3-vozová Počet sedadel pevných - 2. třída Počet sedadel sklopných - 2. třída Počet sedadel pevných - 1. třída 9 9 Celkový počet sedadel Počet stojících cestujících (4 os/m 2 ) Celkový počet cestujících Počet míst pro invalidní vozíky 2 2 Počet převážených jízdních kol / dětských kočárků 8 (z toho 3 kola na držácích svisle) / 4 10 (z toho 5 kol na držácích svisle) / 5

8 ZÁKLADNÍ INFORMACE Vybavení pro cestující: sedadla pro oddíly 1. a 2. třídy multifunkční oddíly pro imobilní cestující, přepravu kočárků a zavazadel celý prostor souprav je klimatizován zásuvky 230 V pro práci na PC v 1. i ve 2. třídě rolety na všech oknech v 1. i ve 2. třídě audiovizuální informační systém WiFi umožňující cestujícím přístup na internet

9 SLOŽENÍ JEDNOTLIVÝCH JEDNOTEK 2-systémová (25 kv, 50 Hz / 3 kv DC) 2-vozová jednotka Vysvětlení k obrázkům: - trakční podvozek s pískováním - trakční podvozek - běžný podvozek s elektromagnetickou brzdou řada: vozová jednotka řada: Označení řady vozů se sběračem (HV1, HV1*), tj. čísla 650 a 640, jsou zároveň i označením řady celé jednotky.

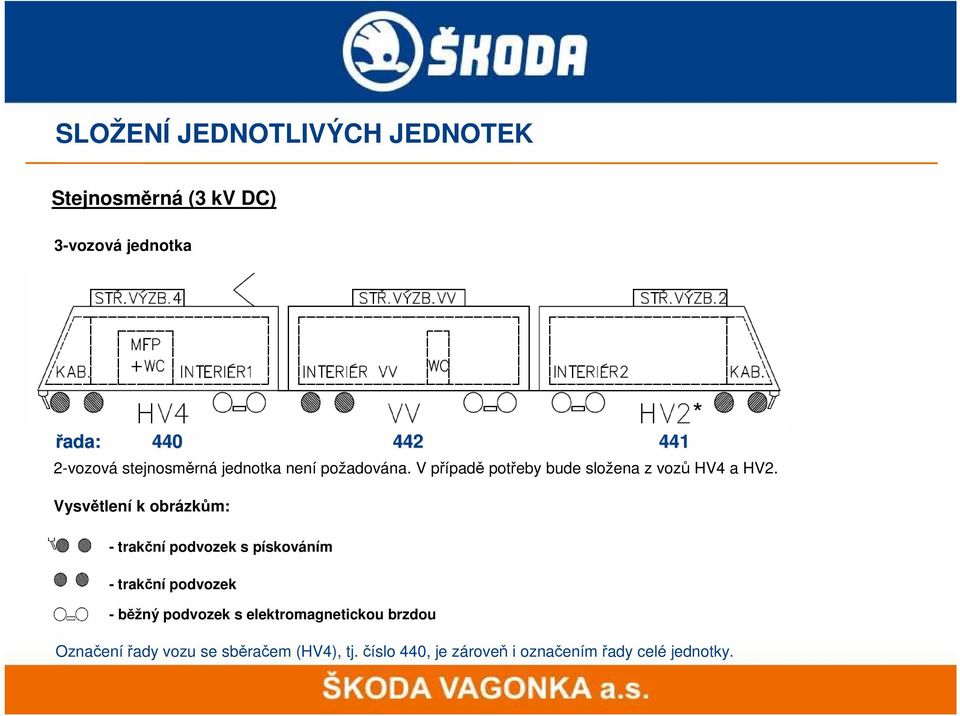

10 SLOŽENÍ JEDNOTLIVÝCH JEDNOTEK Stejnosměrná (3 kv DC) 3-vozová jednotka řada: vozová stejnosměrná jednotka není požadována. V případě potřeby bude složena z vozů HV4 a HV2. Vysvětlení k obrázkům: * - trakční podvozek s pískováním - trakční podvozek - běžný podvozek s elektromagnetickou brzdou Označení řady vozu se sběračem (HV4), tj. číslo 440, je zároveň i označením řady celé jednotky.

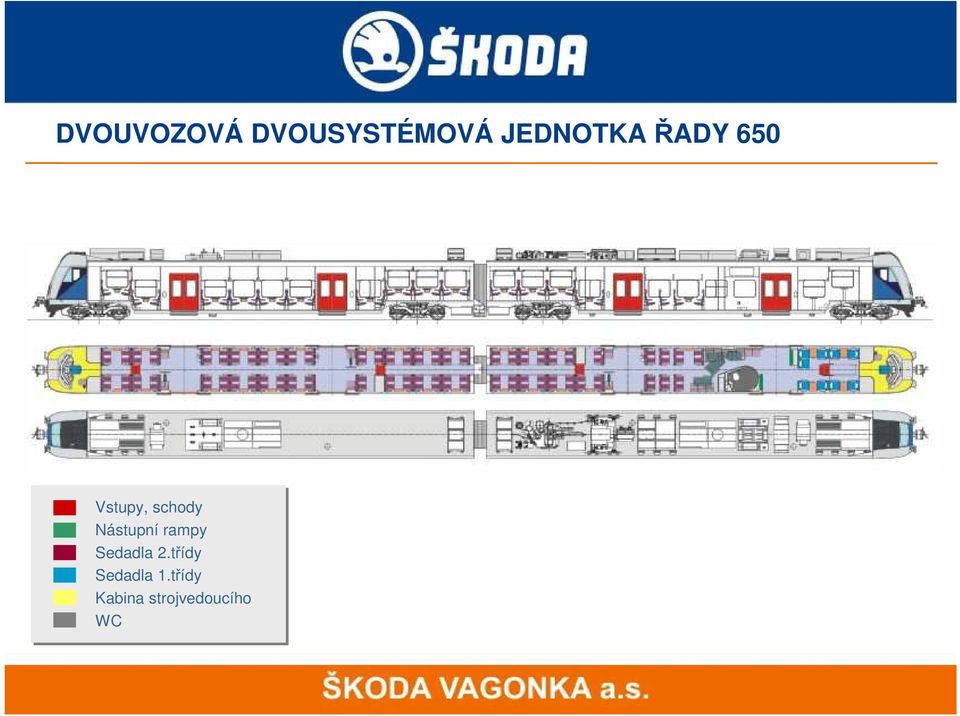

11 DVOUVOZOVÁ DVOUSYSTÉMOVÁ JEDNOTKA ŘADY 650 Vstupy, schody Nástupní rampy Sedadla 2.třídy Sedadla 1.třídy Kabina strojvedoucího WC

12 TŘÍVOZOVÁ DVOUSYSTÉMOVÁ JEDNOTKA ŘADY 640 Vstupy, schody Nástupní rampy Sedadla 2.třídy Sedadla 1.třídy Kabina strojvedoucího WC

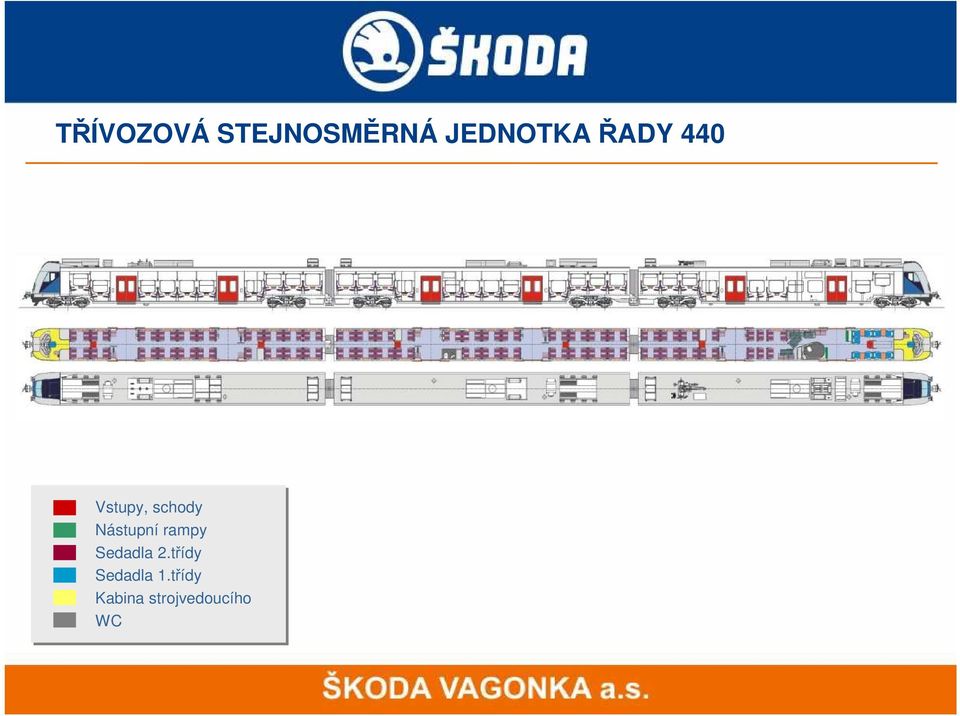

13 TŘÍVOZOVÁ STEJNOSMĚRNÁ JEDNOTKA ŘADY 440 Vstupy, schody Nástupní rampy Sedadla 2.třídy Sedadla 1.třídy Kabina strojvedoucího WC

14 HV1 typ / řada 650 Vstupy, schody Sedadla 2.třídy Kabina strojvedoucího Nástupní rampy Sedadla 1.třídy WC

15 HV2 typ / řada 651 Vstupy, schody Sedadla 2.třídy Kabina strojvedoucího WC

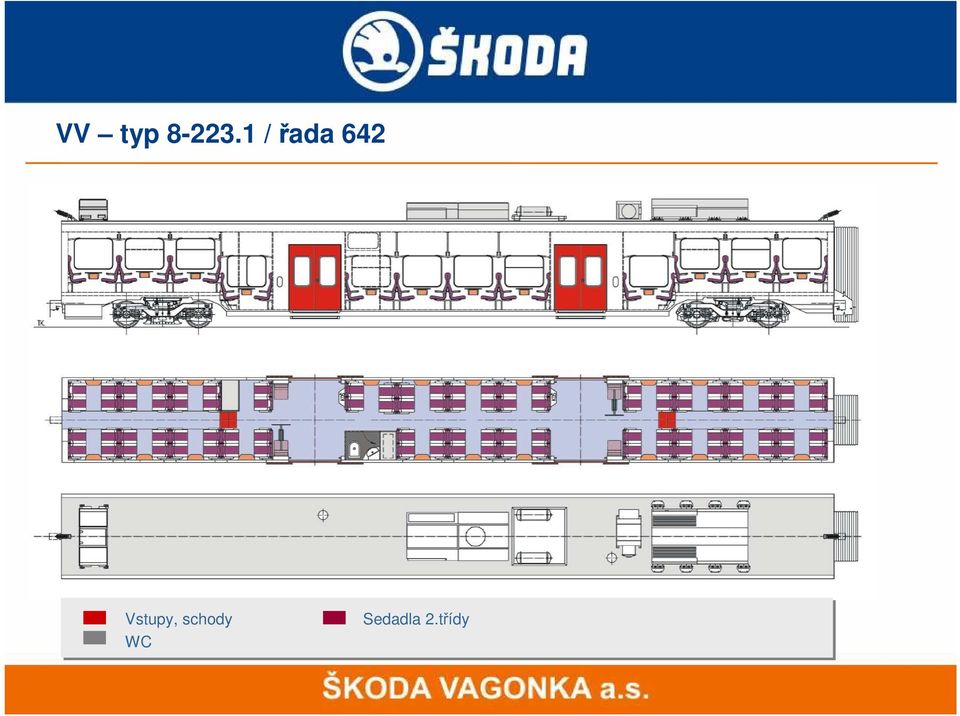

16 VV typ / řada 642 Vstupy, schody WC Sedadla 2.třídy

17 VÝROBA HRUBÝCH STAVEB

18 HRUBÁ STAVBA HV pevnostní typové zkoušky ŽZO duben a květen 2011

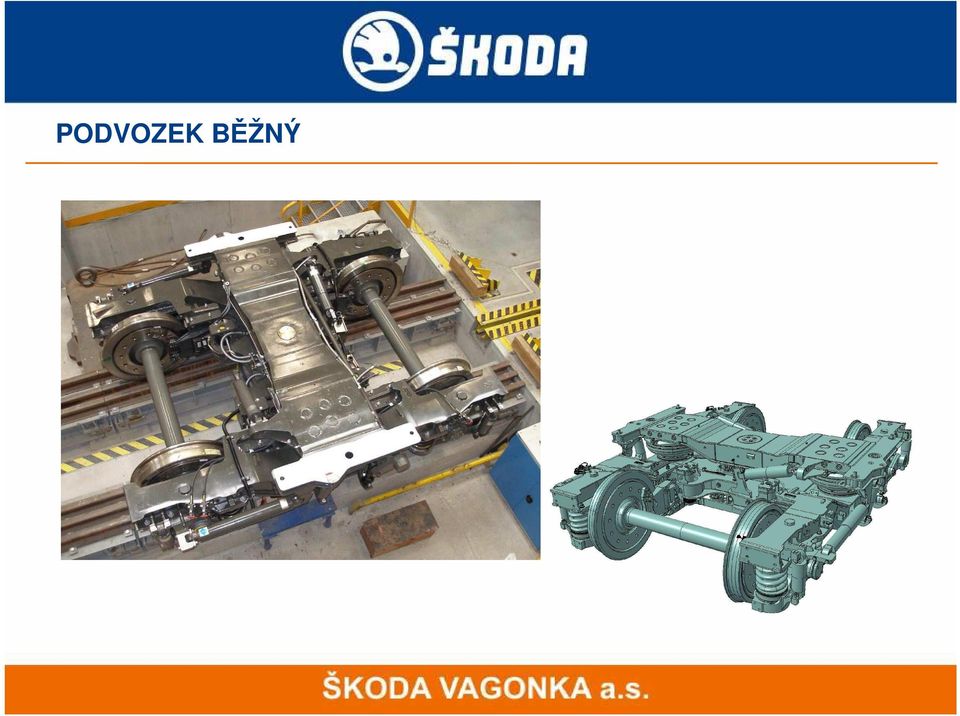

19 PODVOZEK BĚŽNÝ

20 PODVOZEK TRAKČNÍ

21 PRACOVIŠTĚ STROJVEDOUCÍHO

22 ŘÍDÍCÍ SYSTÉM Vícenásobnéřízení až 4 souprav. Vlaková komunikace mezi jednotkami linka WTB. Vozová komunikace v rámci jednotky sběrnice CAN. Komunikační síť Ethernet. Datarail - bezdrátový přenos diagnostických údajů přes drážní mobilní síť GSM-R.

23 ON-LINE SLEDOVÁNÍ PROVOZU VOZIDEL on-line sledování polohy a stavu vozidla on-line diagnostika vozidla - rychlé odstranění závad

24 NÍZKOPODLAŽNÍ NÁSTUP Z NÁSTUPIŠŤ 550 / 200 mm Vstup šířky 1500 mm s výsuvnými schůdky

25 RAMPA PRO OSOBY NA VOZÍKU 1 3 2

26 ŘEŠENÍ INTERIÉRU - ODDÍL 1. TŘÍDY Polohovatelná sedadla se zvětšeným prostorem mezi sedadly. Zásuvky 220V pro možnost připojení PC (v celém vlaku). Okenní rolety (v celém vlaku). Akustický i vizuální informační systém pro cestující.

27 ŘEŠENÍ INTERIÉRU ODDÍL 2. TŘÍDY Konstrukčnířešení sedadel a jejich uspořádání odpovídající požadavkům pro regionální dopravu. Dostačující počet míst pro sedící cestující při zachování komfortu cestování i na delší vzdálenosti (meziregionální přeprava). Akustický i vizuální informační systém pro cestující. Interiér koncipován jako otevřený bez příček s průhledem přes celý vlak. Multifunkční, víceúčelový prostor.

28 MULTIFUNKČNÍ PROSTOR

29 PRVNÍ VYROBENÁ JEDNOTKA

30 PRVNÍ VYROBENÁ JEDNOTKA

31 PRVNÍ VYROBENÁ JEDNOTKA

32 PRVNÍ VYROBENÁ JEDNOTKA

33 PRVNÍ VYROBENÁ JEDNOTKA

34 TYPOVÉ ZKOUŠKY V RTA VÍDEŇ 1. typová zkouška s novým vozidlem Příjezd do RTA prosinec 2011

35 TYPOVÉ ZKOUŠKY V RTA VÍDEŇ vytápění, větrání, klimatizace

36 TYPOVÉ ZKOUŠKY V RTA VÍDEŇ vytápění, větrání, klimatizace

37 TYPOVÉ ZKOUŠKY V RTA VÍDEŇ vytápění, větrání, klimatizace

38 TYPOVÉ ZKOUŠKY NA ŽZO CERHENICE Příjezd na ŽZO únor 2012

39 TYPOVÉ ZKOUŠKY NA ŽZO CERHENICE Zkouška průjezdu obloukem Zkoušky v hale

40 TYPOVÉ ZKOUŠKY NA ŽZO CERHENICE

41 VÝROBA VE ŠKODA VAGONKA a.s. OSTRAVA hliníkový tubus

42 HLINÍKOVÝ TUBUS - výroba a povrchová úprava

43 HRUBÁ STAVBA A KABINOVÝ MODUL

44 TEPELNÉ A HLUKOVÉ IZOLACE

45 LEPENÍ BOČNÍCH OKEN

46 MONTÁŽ ELEKTROINSTALACE

47 MONTÁŽ INTERIÉRU

48 ČELA VOZŮ V PRŮBĚHU MONTÁŽE

49 CELKOVÝ POHLED DO DÍLNY KONEČNÉ MONTÁŽE JEDNOTEK

50 POHLED DO INTERIÉRU 1. a 2. TŘÍDY

51 CZECH RAILDAYS OSTRAVA

52 INFORMACE K PROVOZU Průměrný denní proběh k : DKV Děčín 5 ks 3-vozová stejnosměrná 527 km DKV Hradec Králové 2 ks 3-vozová stejnosměrná 513 km DKV České Budějovice 1 ks 2 vozová 2-systémová 405 km DKV Olomouc 2 ks 3-vozová 2 systémová 446 km Průměrný proběh za měsíc: DKV Děčín DKV Hradec Králové DKV České Budějovice DKV Olomouc km km km km

53 INFORMACE K PROVOZU Ujetá vzdálenost (k ) : DKV Děčín DKV Hradec Králové km km km km km km km DKV České Budějovice km prodej uskutečněn DKV Olomouc km km

54 JEDNOPOPDLAŽNÍ JEDNOTKY V PROVOZU

55 JEDNOPOPDLAŽNÍ JEDNOTKY V PROVOZU

56 JEDNOPOPDLAŽNÍ JEDNOTKY V PROVOZU
