1 ZSDM - Pojezdy a podvozky kolejových vozidel Doc.Ing. Petr Heller, CSc. Katedra konstruování strojů březen 2010, ZČU doc. Ing. Petr Heller, CSc. 1

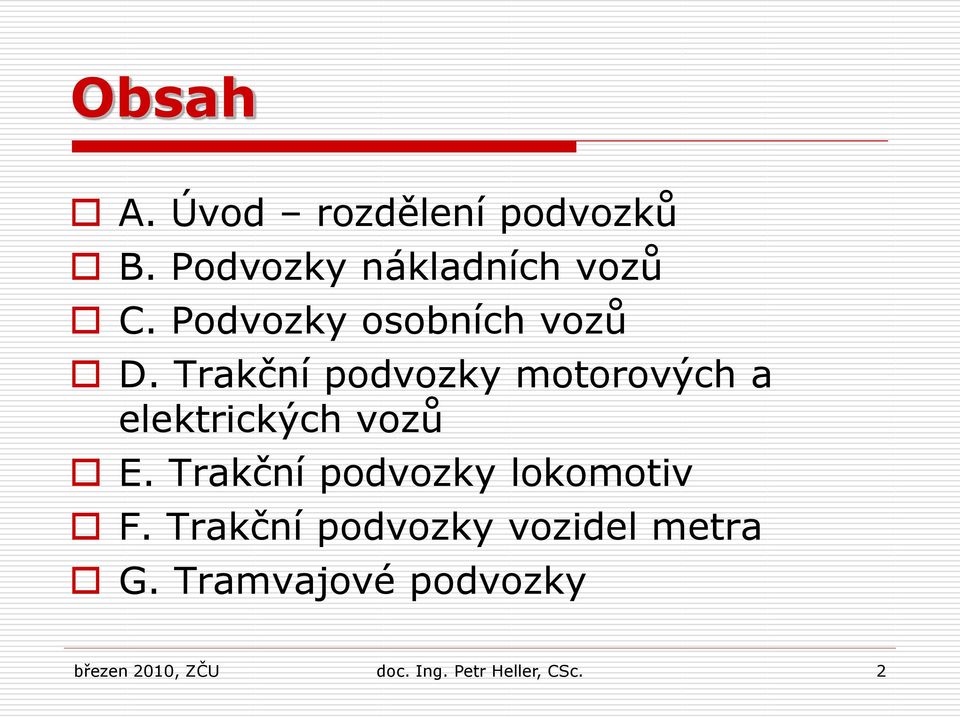

2 Obsah A. Úvod rozdělení podvozků B. Podvozky nákladních vozů C. Podvozky osobních vozů D. Trakční podvozky motorových a elektrických vozů E. Trakční podvozky lokomotiv F. Trakční podvozky vozidel metra G. Tramvajové podvozky březen 2010, ZČU doc. Ing. Petr Heller, CSc. 2

3 A. Úvod Pojezd kolejového vozidla (v širším významu slova) je soubor konstrukčních sestav určených k nesení a vedení vozidlové skříně v koleji. Podvozek je pojezd nebo část pojezdu, vyznačující se samostatným rámem, který má jistou pohyblivost vzhledem ke spodku vozidlové skříně. Nejsou li mezi vozidlovou skříní a jednotlivými dvojkolími užity rámy, mluvíme o jednotlivých pojezdech (v užším významu slova) U osobních a nákladních vozů se užívají podvozky bez trakčního zařízení, říkáme jim podvozky běžné. Hnací vozidla mají zařízení pro pohon dvojkolí, jsou to podvozky trakční březen 2010, ZČU doc. Ing. Petr Heller, CSc. 3

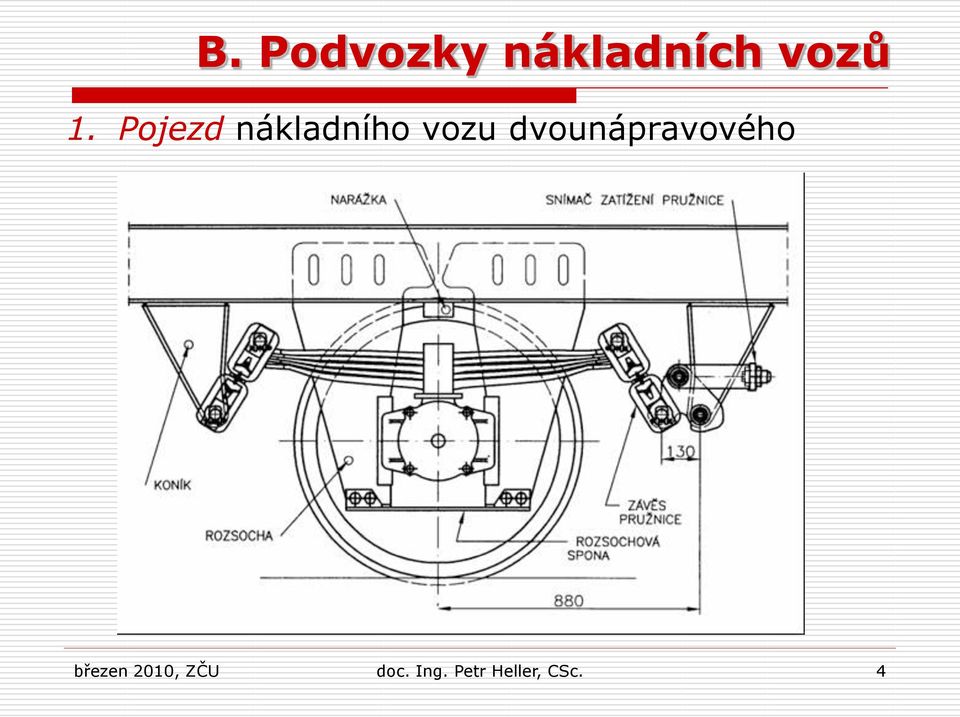

4 B. Podvozky nákladních vozů 1. Pojezd nákladního vozu dvounápravového březen 2010, ZČU doc. Ing. Petr Heller, CSc. 4

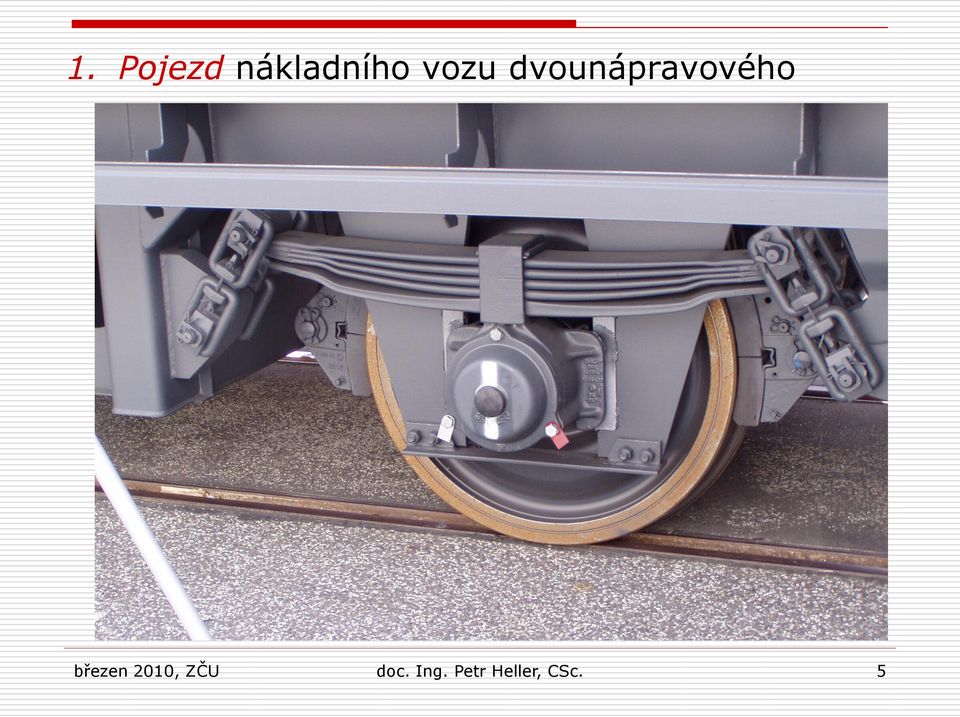

5 1. Pojezd nákladního vozu dvounápravového březen 2010, ZČU doc. Ing. Petr Heller, CSc. 5

6 2. Dvounápravové podvozky nákladních vozů Význačné vlastnosti 1. Jednoduché (primární) vypružení 2. Většinou špalíková brzda 3. Jednoduché vedení nápravového ložiska březen 2010, ZČU doc. Ing. Petr Heller, CSc. 6

7 Dvounápravový podvozek nákladní typ 26 středoevropský březen 2010, ZČU doc. Ing. Petr Heller, CSc. 7

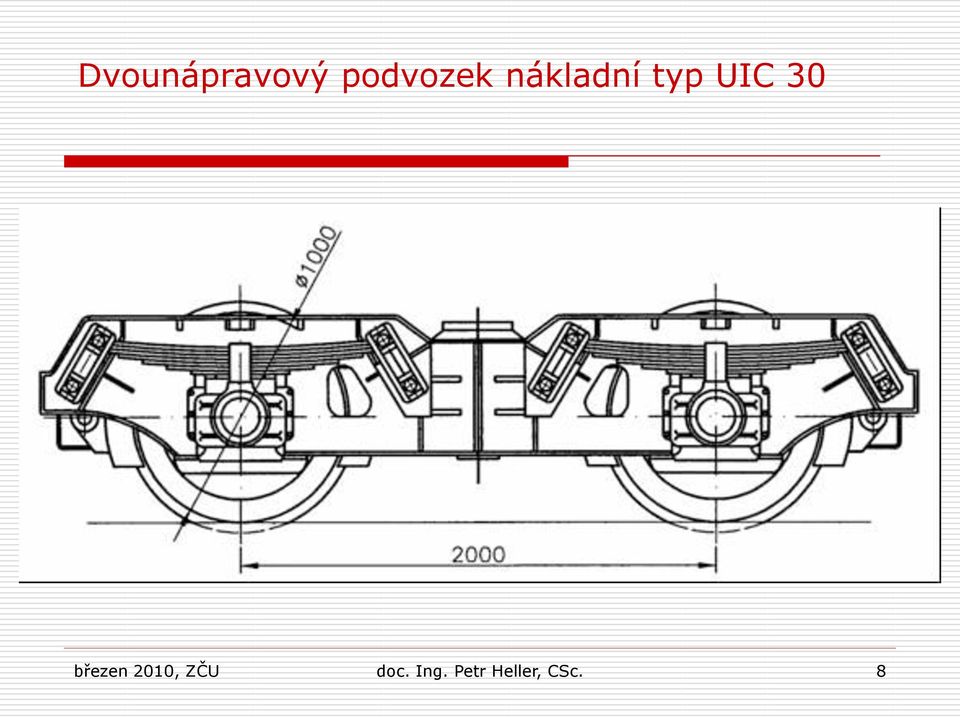

8 Dvounápravový podvozek nákladní typ UIC 30 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 8

9 Třínápravový podvozek nákladní DB BA 715 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 9

10 Dvounápravový podvozek nákladní 640-rám březen 2010, ZČU doc. Ing. Petr Heller, CSc. 10

11 Dvounápravový podvozek nákladní typ Y25 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 11

12 Uzel vypružení podvozku typ Y25 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 12

13 Dvounápravový podvozek nákladní typ Y37VVR ( km/h) březen 2010, ZČU doc. Ing. Petr Heller, CSc. 13

14 Dvounápravový podvozek nákladní typ Y37VVR ( km/h) březen 2010, ZČU doc. Ing. Petr Heller, CSc. 14

15 Dvounápravový podvozek nákladní typ Diamond březen 2010, ZČU doc. Ing. Petr Heller, CSc. 15

16 Dvounápravový podvozek nákladní typ Diamond březen 2010, ZČU doc. Ing. Petr Heller, CSc. 16

17 Dvounápravový podvozek nákladní typ Diamond březen 2010, ZČU doc. Ing. Petr Heller, CSc. 17

18 Podvozky osobních vozů březen 2010, ZČU doc. Ing. Petr Heller, CSc. 18

19 Jednonápravový podvozek osobního vozu březen 2010, ZČU doc. Ing. Petr Heller, CSc. 19

20 Jednonápravový podvozek osobního vozu březen 2010, ZČU doc. Ing. Petr Heller, CSc. 20

21 Dvounápravové podvozky březen 2010, ZČU doc. Ing. Petr Heller, CSc. 21

22 Významné charakteristiky novějších osobních podvozků: Dvojité vypružení šroubovitými pružinami s paralelním tlumičem (nebo pryžové silentbloky) v druhotném vypružení někdy pneumatické pružiny Obvykle jiné vedení dvojkolí než rozsochové Kolébkové Bezkolébkové Dlouholetý vývoj ukazuje na mnohočetnost řešení různými výrobci březen 2010, ZČU doc. Ing. Petr Heller, CSc. 22

23 Schéma kolébky dvounápravového podvozku březen 2010, ZČU doc. Ing. Petr Heller, CSc. 23

24 Princip kolébky březen 2010, ZČU doc. Ing. Petr Heller, CSc. 24

25 Dvounápravový podvozek Pensylvánský březen 2010, ZČU doc. Ing. Petr Heller, CSc. 25

26 Dvounápravový podvozek Pensylvánský březen 2010, ZČU doc. Ing. Petr Heller, CSc. 26

27 Bezrozsochový podvozek Balm březen 2010, ZČU doc. Ing. Petr Heller, CSc. 27

28 Bezrozsochový podvozek Balm březen 2010, ZČU doc. Ing. Petr Heller, CSc. 28

29 Bezrozsochový podvozek vzor 801-1, VÚKV březen 2010, ZČU doc. Ing. Petr Heller, CSc. 29

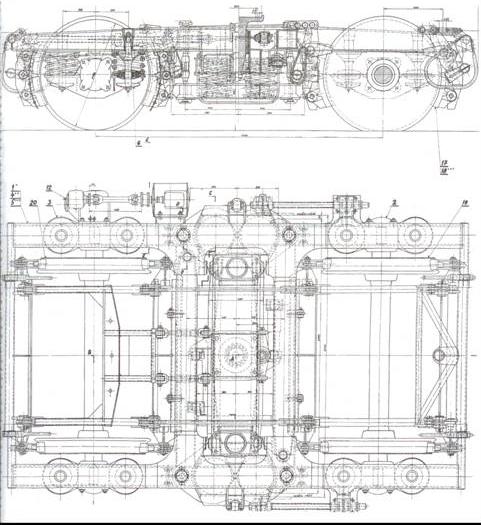

30 Bezrozsochový podvozek vzor 801-1, VÚKV březen 2010, ZČU doc. Ing. Petr Heller, CSc. 30

31 Podvozek GP 200 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 31

32 Podvozek GP 200 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 32

33 Podvozek Minden Deutz MD 50 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 33

34 Podvozek Minden Deutz MD 50 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 34

35 Podvozek MD 50 s kotoučovou brzdou březen 2010, ZČU doc. Ing. Petr Heller, CSc. 35

36 Podvozek MD 50 s kotoučovou brzdou březen 2010, ZČU doc. Ing. Petr Heller, CSc. 36

37 Podvozek MD 523 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 37

38 Podvozek MD 523 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 38

39 Podvozek MD 523 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 39

40 Bezkolébkové podvozky březen 2010, ZČU doc. Ing. Petr Heller, CSc. 40

41 Podvozek SGP SF 200 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 41

42 Podvozek SGP SF 200 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 42

43 Podvozek SGP 300 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 43

44 Podvozek SGP 300 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 44

45 Podvozek SGP 300 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 45

46 Podvozek SF 300 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 46

47 Podvozek SF 300 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 47

48 Podvozek SF 400 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 48

49 Podvozek SF 400 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 49

50 Podvozky Jakobs březen 2010, ZČU doc. Ing. Petr Heller, CSc. 50

51 Podvozky Jakobs březen 2010, ZČU doc. Ing. Petr Heller, CSc. 51

52 Podvozky Jakobs březen 2010, ZČU doc. Ing. Petr Heller, CSc. 52

53 Podvozky Jakobs březen 2010, ZČU doc. Ing. Petr Heller, CSc. 53

54 Podvozky Jakobs březen 2010, ZČU doc. Ing. Petr Heller, CSc. 54

55 Podvozky trakční březen 2010, ZČU doc. Ing. Petr Heller, CSc. 55

56 Podvozky elektrických jednotek 471 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 56

57 Podvozky elektrických jednotek 471 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 57

58 Podvozky elektrických jednotek 471 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 58

59 Podvozky elektrických jednotek 471 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 59

60 Podvozky elektrických jednotek 471 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 60

61 Podvozky elektrických lokomotiv Unifikovaný podvozek lokomotiv ČD ř. 163, 363, 371, 372 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 61

62 Podvozky lokomotiv BR 101, (prototyp)bombardier březen 2010, ZČU doc. Ing. Petr Heller, CSc. 62

63 Podvozky lokomotiv BR 101,(série) Bombardier březen 2010, ZČU doc. Ing. Petr Heller, CSc. 63

64 Podvozky lokomotiv BR 101, Bombardier březen 2010, ZČU doc. Ing. Petr Heller, CSc. 64

65 Podvozky lokomotiv TRAXX, Bombardier březen 2010, ZČU doc. Ing. Petr Heller, CSc. 65

66 Podvozky lokomotiv TRAXX, Bombardier březen 2010, ZČU doc. Ing. Petr Heller, CSc. 66

67 Podvozky lokomotiv SF 1, Siemens (lokomotiva Taurus) březen 2010, ZČU doc. Ing. Petr Heller, CSc. 67

68 Podvozky lokomotiv SF 1, Siemens (lokomotiva Taurus) březen 2010, ZČU doc. Ing. Petr Heller, CSc. 68

69 Podvozky lokomotiv SF 1,Siemens (separátní brzdová hřídel) březen 2010, ZČU doc. Ing. Petr Heller, CSc. 69

70 Podvozky elektrických lokomotiv řady 380 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 70

71 Podvozky elektrických lokomotiv 380 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 71

72 Podvozky elektrických lokomotiv 380 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 72

73 Třínápravové podvozky elektrických lokomotiv Třínápravový podvozek LKAB (Bombardier) březen 2010, ZČU doc. Ing. Petr Heller, CSc. 73

74 Třínápravové podvozky elektrických lokomotiv Třínápravový podvozek LKAB (Bombardier) březen 2010, ZČU doc. Ing. Petr Heller, CSc. 74

75 Třínápravové podvozky elektrických lokomotiv Třínápravový podvozek SF 6 (Siemens) březen 2010, ZČU doc. Ing. Petr Heller, CSc. 75

76 Třínápravové podvozky elektrických lokomotiv Třínápravový podvozek SF 6 (Siemens) březen 2010, ZČU doc. Ing. Petr Heller, CSc. 76

77 Podvozky lokomotiv a motorových vozů nezávislé trakce březen 2010, ZČU doc. Ing. Petr Heller, CSc. 77

78 Podvozek dvounápravový DE lokomotivy Dvounápravový podvozek lok. Ř. 724 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 78

79 Podvozek dvounápravový DE lokomotivy Dvounápravový podvozek lok. Ř. 724 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 79

80 Podvozek dvounápravový DE lokomotivy Dvounápravový podvozek lok. Ř. 724 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 80

81 Podvozek dvounápravový DE lokomotivy Dvounápravový podvozek DE lok. Ř typ SF 3 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 81

82 Podvozek dvounápravový DE lokomotivy Dvounápravový podvozek DE lok. Ř typ SF 3 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 82

83 Podvozek dvounápravový DE lokomotivy Dvounápravový podvozek DE lok. f. CZLOKO a.s. březen 2010, ZČU doc. Ing. Petr Heller, CSc. 83

84 Podvozek dvounápravový DE lokomotivy Dvounápravový podvozek DE lok. f. CZLOKO a.s. březen 2010, ZČU doc. Ing. Petr Heller, CSc. 84

85 Podvozek dvounápravový DE lokomotivy Dvounápravový podvozek DE lok. f. CZLOKO a.s. březen 2010, ZČU doc. Ing. Petr Heller, CSc. 85

86 Podvozek dvounápravový DH lokomotivy Podvozek lokomotivy s dieselhydraulickým přenosem výkonu Ř. G 2000 BB březen 2010, ZČU doc. Ing. Petr Heller, CSc. 86

87 Podvozek dvounápravový DH lokomotivy Podvozek lokomotivy s dieselhydraulickým přenosem výkonu ř. G 2000 BB březen 2010, ZČU doc. Ing. Petr Heller, CSc. 87

88 Podvozek motorového vozu ř. 843 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 88

89 Podvozek motorového vozu ř. 843 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 89

90 Podvozek motorového vozu ř. 842 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 90

91 Podvozek běžný M 262 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 91

92 Podvozek běžný M 262 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 92

93 Trakční podvozek motorovvého vozu 20M0, DR1A březen 2010, ZČU doc. Ing. Petr Heller, CSc. 93

94 PODVOZKY TRAMVAJOVÝCH VOZIDEL březen 2010, ZČU doc. Ing. Petr Heller, CSc. 94

95 Rozdělení tramvajových podvozků Podvozky pro standardní vysokopodlažní tramvajová vozidla Podvozky pro nízkopodlažní tramvajová vozidla o Podvozky neotočné o Podvozky otočné březen 2010, ZČU doc. Ing. Petr Heller, CSc. 95

96 Podvozek tramvaje T3 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 96

97 Podvozek tramvaje T3 březen 2010, ZČU doc. Ing. Petr Heller, CSc. 97

98 Podvozek tramvaje Astra (ŠKODA) březen 2010, ZČU doc. Ing. Petr Heller, CSc. 98

99 Podvozek tramvaje Astra (ŠKODA) březen 2010, ZČU doc. Ing. Petr Heller, CSc. 99

100 Podvozek tramvaje Astra (ŠKODA) březen 2010, ZČU doc. Ing. Petr Heller, CSc. 100

101 Podvozek tramvaje Astra (ŠKODA) březen 2010, ZČU doc. Ing. Petr Heller, CSc. 101

102 Podvozek tramvaje Combino (Siemens) březen 2010, ZČU doc. Ing. Petr Heller, CSc. 102

103 Siemens Combino Plus, trakční neotočný podvozek březen 2010, ZČU doc. Ing. Petr Heller, CSc. 103

104 Podvozek tramvaje Flexity (Bombardier) březen 2010, ZČU doc. Ing. Petr Heller, CSc. 104

105 Podvozek tramvaje Cityrunner (Bombardier) březen 2010, ZČU doc. Ing. Petr Heller, CSc. 105

106 Podvozek tramvaje Avanto (Siemens) březen 2010, ZČU doc. Ing. Petr Heller, CSc. 106

107 Podvozek tramvaje Citadis (Alstom) březen 2010, ZČU doc. Ing. Petr Heller, CSc. 107
