1 Aktivní prvky: síťové karty 1

2 Předmět: Téma hodiny: Třída: Počítačové sítě a systémy Aktivní prvky Síťové karty (Network Interface Card) 3. a 4. ročník SŠ technické Autor: Ing. Fales Alexandr Software: SMART Notebook

3 Připomenutí: Hlavními prvky počítačové sítě jsou klientské stanice a server, dále tiskárny, scannery a další HW vč SW. Počítačová síť vznikne vzájemným propojením těchto prvků, k tomu nám slouží prvky sítí. Aktivní prvky představují prvky sítí, které přenášený signál upravují (mění) a hlavně zesilují, zvětšují tak použitelnou vzdálenost přenosového média (kabelu). Mezi aktivní prvky patří síťové karty (NIC), opakovače (repeater), rozbočovače (hub), převodníky (transceiver, converter), mosty (bridge), přepínače (switch), směrovače (router), brány (gateway), modemy, přístupové body (access point), klientské stanice, všechny servery, disková pole, datová úložiště (NAS) a jiné. 3

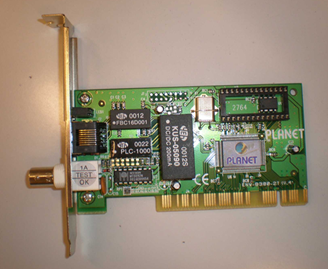

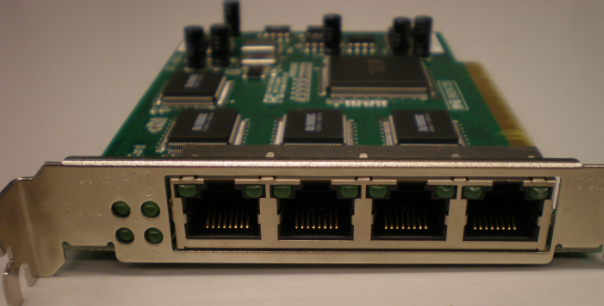

4 NIC: Síťové karty Síťová karta, NIC (Network Interface Card, event. Controller) jde o aktivní prvek sítě, sloužící k připojení koncového zařízení přes kabeláž do počítačové sítě a zajišťuje komunikaci mezi jednotlivými zařízeními. Jde o rozhraní pro připojení klientské stanice či serveru k síti. Má unikátní MAC (fyzickou) adresu uloženou v EEPROM paměti od výrobce. Pracuje na druhé (linkové, spojové) vrstvě ref. ISO/ OSI modelu. Buď je integrovaná v zákl. desce nebo má podobu externí karty nejčastěji pro PCI port. Síťové karty jsou hlavně určené pro klientské stanice a mimo to i pro servery. Tyto karty mají větší nároky (propustnost) a více portů. Pro síťové karty je určují typ přenosového média, technologie a rychlost. 4

5 NIC: Síťové karty Každá síťová karta má unikátní fyzickou adresu MAC (Media Access Control). Je rozdělena na 2 části, kdy první část představuje identifikaci výrobce, ten ji dostává z centrální správy adresního prostoru a druhá část zajišťuje onu jedinečnost požadovanou pro jednoznačnou identifikovatelnost zařízení v počítačové síti. V min. případech se může stát, že se v jedné síti sejdou dvě stejné MAC adresy, pak ji lze softwarově změnit. Je 48 bitová, což představuje 2 48 kombinací (cca miliard). Zapisuje se buď ve formě 3 hexadecimálních čtveřic oddělených tečnou (cd01.02ab.6745) nebo jak jsme zvyklý ve formě 6 hexadecimálních dvojic oddělených pomlčkami či tečkami (ab cd bc 45; ab:cd:10:02:bc:45). 5

6 NIC: Síťové karty broadcast MAC adresa je ff:ff:ff:ff:ff:ff, jde o všesměrovou fyzickou adresu, ta označuje všechna připojená zařízení. Paket (rámec) nesoucí tuto adresu je přijat všemi zařízeními v lokální síti. existuje i multicast MAC, skupinová fyzická adresa Jak zjistit MAC adresu zařízení? Buď je na něm napsaná nebo ve Windows přes START v řádku spustit napíšeme "cmd", čímž se spustí příkazový řádek a zde napíšeme "ipconfig/all" a ve výpisu pod fyzickou adresou daného adaptéru nalezneme hledanou MAC adresu. V Linuxu po přihlášení do konzole a spuštěním příkazu ifconfig grep HWadr: se vypíše fyzická adresa adaptéru za částí HWadr. 6

7 NIC: Síťové karty Kromě klasických externích síťových karet a integrovaných karet pro připojení do sítě přes UTP kabel, existuje alternativa bezdrátové síťové karty, též označovaná jako Wi Fi karta. Tato karta senejčastěji využívá k bezdrátovému připojení k internetu nebo k bezdrátovému připojení k Access Pointu. Dnes je prakticky standardem pro všechna přenosná zařízení (notebooky, netbooky, atd). Data přenáší elmg. vlnění v oblasti mikrovln na frekvenci 2,4 a 5 GHz. Zařízení má buď externí nebo interní anténu. Externí karty lze k přenosnému zařízení připojit přes USB port nebo ExpressCard či Mini PCI Express nebo přes rozhraní PCMCIA. 7

8 8

9 9

10 10

11 11

12 Síťové karty 12

13 Popište aplikaci síťové karty v počítačových sítích: Nad výsledky odborně diskutejte s vyučujícím. 13

14 Definujte a přibližte problematiku MAC adres: Nad výsledky odborně diskutejte s vyučujícím. 14

15 Popište jednoltivé způsoby zjištění MAC adresy: Nad výsledky odborně diskutejte s vyučujícím. 15

16 Dotazy Děkuji za pozornost. Ing. Fales Alexandr 16

17 Zdroje informací Literární publikace: TRULOVE, J. ZNAMEŇÁČEK, T. Sítě LAN. 1. vyd. Praha: Grada, ISBN: s. 384 HORÁK, J. KERŠLÁGER, M. Počítačové sítě pro začínající správce. 3. akt. vyd. Brno: Computer Press, ISBN: s. 212 Fotografie a obrázky: Autorem fotografií a obrázků, není li uvedeno jinak, je Ing. Fales Alexandr 17
