1 Registrační číslo projektu: CZ.1.07/1.5.00/ CZ.1.07 Vzděláním pro konkurenceschopnost Projekt je realizován v rámci Operačního programu Vzdělávání pro konkurence schopnost, který je spolufinancován z Evropského sociálního fondu a ze státního rozpočtu České republiky 1

2 Mgr. Pavel Hrubý 2

3 sítě LAN,sdílení, složení sítě komunikace a protokoly adresace CIDR DHCP a DNS 3

4 architektura klient server strukturovaná kabeláž server datová úložiště klienti periferní zařízení síťové prky strukturovaná kabeláž 4

5 Sítě LAN označují všechny malé sítě, které si mnohdy vytváří sami uživatelé na své vlastní náklady. Jedná se o sítě uvnitř místností, budov nebo malých areálů; ve firmách i v domácnostech. Dále je charakterizuje vysoká přenosová rychlost (až desítky Gbps). Slouží ke snadnému sdílení prostředků, které jsou v LAN dostupné. 5

6 sdílení diskového prostoru obvykle nejvyšší podíl při komunikaci v LAN využívání tiskáren, skenerů, dataprojektorů atd., které jsou připojeny k jiným počítačům nebo vystupují v síti samostatně sdílení připojení k internetu a dalších k němu návazných služeb (WWW, , FTP, ) využití virtuálních vzdálených ploch (virtualizace serverů) 6

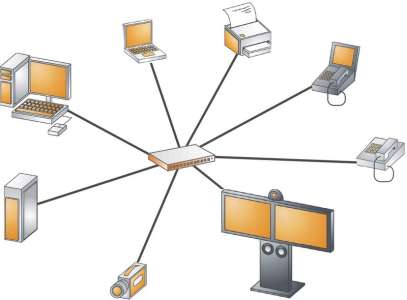

7 V síti jsou zapojeny servery, klienti a síťová zařízení. Síť se skládá z aktivních a pasivních prvků. Aktivní prvky se aktivně podílejí na komunikaci. Patří mezi ně například switch, router, síťová karta apod. Pasivní prvky jsou součásti, které se na komunikaci podílejí pouze pasivně (tj. nevyžadují napájení) propojovací kabel (strukturovaná kabeláž, optické vlákno, koaxiální kabel), konektory, u sítí Token Ring i pasivní hub. 7

8 rodina protokolů TCP/IP protokoly jsou řízeny servery DHCP a DNS, případně WINS pro routry je většinou použito statické směrování, případně protokol RIP vstup do internetu zabezpečuje specielní DSL router součástí LAN může být i WiFi síť každé zařízení v síti LAN musí mít právě jednu jedinečnou IP adresu 8

9 Strukturu lokální části adresy zda bude rozdělena na podsítě a jaká její část bude případně věnována adrese podsítě a jaká adrese počítače určuje správce dotyčné sítě. Ten také přiděluje adresy a nastavuje DHCP, DNS servery a routry. Hranici mezi adresou podsítě a počítače určuje maska podsítě (subnet mask). Jedná se o 32bitovou hodnotu zapisovanou stejně jako IP adresa. V binárním tvaru obsahuje jedničky tam, kde se v adrese nachází síť a podsíť, a nuly tam, kde je počítač. Maska podsítě je společně s IP adresou součástí základní konfigurace síťového rozhraní, často se předává protokolem DHCP. 9

10 10

11 Adresy se dělí do tříd podle toho, jaká část adresy určuje síť a jaká určuje stanici v síti přičemž dvě třídy byly vyhrazeny pro zvláštní účely Odpovídající třída se pozná podle hodnoty prvních několika bitů (podle prvního bajtu) IP adresy 11

12 Třída Začátek (bin) 1. bajt Standardní maska Bitů sítě Bitů stanice Sítí Stanic v každé síti A B C D multicast E vyhrazeno jako rezerva Rozsahy IP adres a masky sítě Třída 1. bajt Minimum Maximum Maska podsítě A B C D E

13 Maska říká, že první tři byty mohou být použity pro identifikaci sítě s tím, že 1. byte tj. celkem 32 adres 2. byte tj. celkem 256 adres 3. byte tj. celkem 256 adres Celkem možných podsítí typu C je tedy 32*256*256=

14 Dohodou jsou vyčleněny rozsahy tzv. interních (neveřejných) IP adres (tzv. privátní IP adresy), které se používají pouze pro adresování vnitřních sítí (např. lokálních), na Internetu se nikdy nemohou objevit. Jako neveřejné jsou určeny adresy: ve třídě A: až (celkem 1krát adres; tj adres, z nichž je použitelných jen ) ve třídě B: až (celkem 16krát adres; tj adres, z nichž je použitelných jen ) ve třídě C: až (celkem 256krát 256 adres; tj adres, z nichž je použitelných jen ) 14

15 nejnižší adresa v síti (s nulovou adresou stanice) slouží jako označení celé sítě (např. síť ) nejvyšší adresa v síti (adresa stanice obsahuje samé binární jedničky) slouží jako adresa pro všesměrové vysílání (broadcast), takové adresy tedy nelze použít pro normální účely. Adresy 127.x.x.x (tzv. localhost, nejčastěji se používá adresa ) jsou rezervovány pro tzv. loopback, logickou smyčku umožňující posílat pakety sám sobě. 15

16 V počítačové terminologii znamená localhost odkaz na právě používaný počítač. Localhost odkazuje na speciální vyhrazenou IP adresu v protokolu IPv4, nebo ::1 v protokolu IPv6, která může být použita aplikacemi místního počítače používající protokol TCP/IP a mohou tuto smyčku použít pro komunikaci sama se sebou. Pomocí localhost je možno prověřit stav TCP/IP stacku vlastního počítače. Pokud se provede příkaz PING na localhost a tento odpovídá, je zřejmé, že TCP/IP stack funguje jak má. Pokud tento příkaz je bez odezvy, je v systému chyba. 16

17 17

18 Postupem času se však i toto rozdělení ukazovalo jako velice nepružné a s rostoucím nedostatkem adres se hledaly způsoby na vylepšení tohoto systému. Od roku 1993 se pak začal používat tzv. Classless Inter-Domain Routing (CIDR, beztřídní mezidoménové směrování), ve kterém je možno předěl mezi adresou sítě a lokální částí adresy umisťovat libovolně. Daná adresa se pak značí kombinací prefixu a délky ve formě /21 což znamená, že takto určená síť je určena prvními 21 bity adresy (maska by byla ), zbytek o délce 11 bitů je adresa stanice (případně podsítě), takže tato síť používá rozsah adres

19 /21 Poslední dva byte jsou 168D= B 24D= B žlutě je vyznačeno 11 posledních bitů z adresy o délce 4 byte = 32 bit (21+11=32) po změně všech posledních 11 bitů na 1 dostaneme koncovou adresu B=31D B=255D 19

20 /21 Jednotlivé byte jsou 192D= B 168D= B 24D= B ve třetím žlutém řádku nadefinujeme masku tak, že všechny významné bity tedy prvních 21 bitů nahradíme 1 přečteme jednotlivé byty a převedeme do desítkové (decimální) soustavy B=255D (první dva byte) B=248D (třetí byte) maska je tedy

21 v nabídce programů serveru doménového kontroleru se nachází nabídka Nástroje pro správu běžící služby DHCP a DNS nalezneme ve správě serveru, jejich aktuální nastavení v nabídkách DHCP a DNS 21

22 22

23 hlavní doména má název ekonom.local vzájemné přiřazení názvů domén a IP adres servery mohou mít i aliasy 23

24 DHCP server přiděluje fyzickým adresám IP adresy 24

25 nastavení DHCP umožňuje omezit oblast přidělování adres adresy pod jsou vyhrazeny pro pevné IP adresy 25

26 Wikipedie: Otevřená encyklopedie: Domain Name System [online]. c2013 [citováno ]. Dostupný z WWW: Wikipedie: Otevřená encyklopedie: Dynamic Host Configuration Protocol [online]. c2013 [citováno ]. Dostupný z WWW: < d= > 26
