KNIHA OKEN SO.01 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 1

Rozměr: px
Začít zobrazení ze stránky:

Download "KNIHA OKEN SO.01 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 1"

Transkript

1 KNIHA OKEN SO.0 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. OKNO DVOUKŘÍDLOVÉ SKLOPNÉ A FIXNÍ O. FIX RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K.0 INT.: NENÍ RAL 706 (ANTRACIT) O.2 50 FIX OKNO JEDNOKŘÍDLOVÉ FIXNÍ RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K.02 INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T.02 RAL 706 (ANTRACIT) OKNO JEDNOKŘÍDLOVÉ FIXNÍ O.3 RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K.03 INT.: NENÍ RAL 706 (ANTRACIT) 250 FIX OKNO DVOUKŘÍDLOVÉ POSUVNĚ ZDVIŽNÉ A FIXNÍ O.4 RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K.04 INT.: NENÍ RAL 706 (ANTRACIT) FIX TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU OKEN. TU VYPRACUJE DODAVATEL OKEN PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY OKEN BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁNO OTEVÍRÁNÍ OKEN A DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

2 KNIHA OKEN SO.0 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 2 OKNO DVOUKŘÍDLOVÉ POSUVNĚ ZDVIŽNÉ A FIXNÍ O.5 RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K.05 INT.: NENÍ RAL 706 (ANTRACIT) FIX OKNO JEDNOKŘÍDLOVÉ SKLOPNÉ O RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db PARAPET: EXT.: NENÍ INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T.06 RAL 706 (ANTRACIT) OKNO JEDNOKŘÍDLOVÉ OTEVÍRAVÉ/SKLOPNÉ O RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K.07 INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T.07 RAL 706 (ANTRACIT) OKNO DVOUKŘÍDLOVÉ OTEVÍRAVÉ/SKLOPNÉ A FIXNÍ O.8 RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K.08 INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T.08 RAL 706 (ANTRACIT) FIX TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU OKEN. TU VYPRACUJE DODAVATEL OKEN PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY OKEN BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁNO OTEVÍRÁNÍ OKEN A DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

3 KNIHA OKEN SO.0 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 3 OKNO DVOUKŘÍDLOVÉ OTEVÍRAVÉ/SKLOPNÉ A FIXNÍ O.9 RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K.09 INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T.09 RAL 706 (ANTRACIT) FIX 00 OKNO JEDNOKŘÍDLOVÉ FIXNÍ O.0 FIX RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K.0 INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T.0 RAL 706 (ANTRACIT) 900 OKNO JEDNOKŘÍDLOVÉ FIXNÍ O. FIX RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) ZASKLENÍ: IZOLAČNÍ TROJSKLO, Ug = 0,9 W/(m 2 K) PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K. INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T. RAL 706 (ANTRACIT) 600 OKNO JEDNOKŘÍDLOVÉ FIXNÍ O.2 RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K.2 INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T.2 RAL 706 (ANTRACIT) 200 FIX TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU OKEN. TU VYPRACUJE DODAVATEL OKEN PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY OKEN BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁNO OTEVÍRÁNÍ OKEN A DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

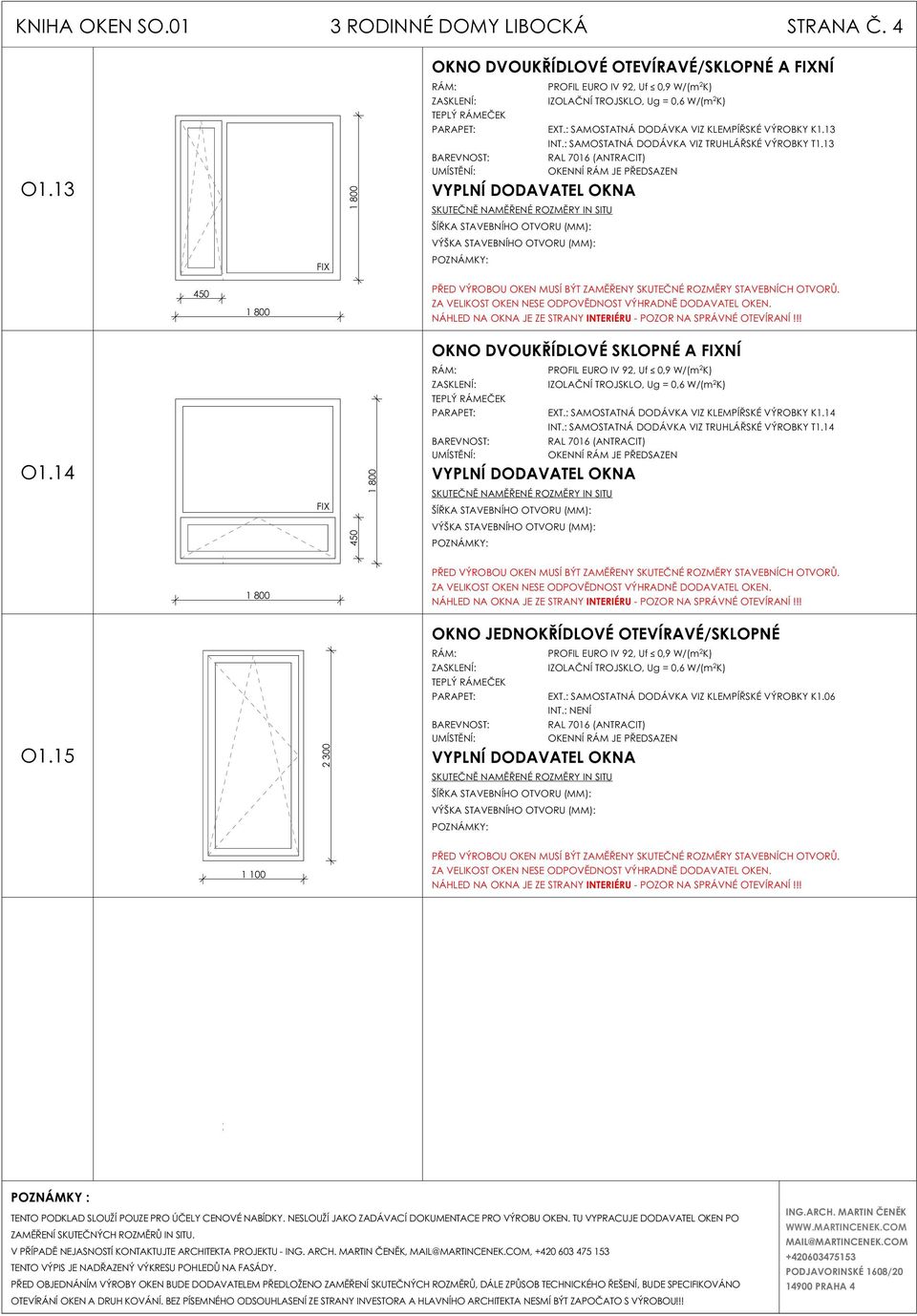

4 KNIHA OKEN SO.0 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 4 OKNO DVOUKŘÍDLOVÉ OTEVÍRAVÉ/SKLOPNÉ A FIXNÍ O.3 RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K.3 INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T.3 RAL 706 (ANTRACIT) FIX OKNO DVOUKŘÍDLOVÉ SKLOPNÉ A FIXNÍ O.4 FIX RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K.4 INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T.4 RAL 706 (ANTRACIT) 800 O.5 OKNO JEDNOKŘÍDLOVÉ OTEVÍRAVÉ/SKLOPNÉ RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K.06 INT.: NENÍ RAL 706 (ANTRACIT) 00 TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU OKEN. TU VYPRACUJE DODAVATEL OKEN PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY OKEN BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁNO OTEVÍRÁNÍ OKEN A DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

5 KNIHA OKEN SO.02 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. OKNO JEDNOKŘÍDLOVÉ SKLOPNÉ O RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K2.0 INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T2.0 RAL 706 (ANTRACIT) OKNO JEDNOKŘÍDLOVÉ SKLOPNÉ O RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db PARAPET: EXT.: NENÍ INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T2.02 RAL 706 (ANTRACIT) OKNO DVOUKŘÍDLOVÉ POSUVNĚ ZDVIŽNÉ A FIXNÍ O2.3 RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K2.03 INT.: NENÍ RAL 706 (ANTRACIT) FIX O2.4 OKNO JEDNOKŘÍDLOVÉ OTEVÍRAVÉ/SKLOPNÉ RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K2.04 INT.: NENÍ RAL 706 (ANTRACIT) 200 TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU OKEN. TU VYPRACUJE DODAVATEL OKEN PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY OKEN BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁNO OTEVÍRÁNÍ OKEN A DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

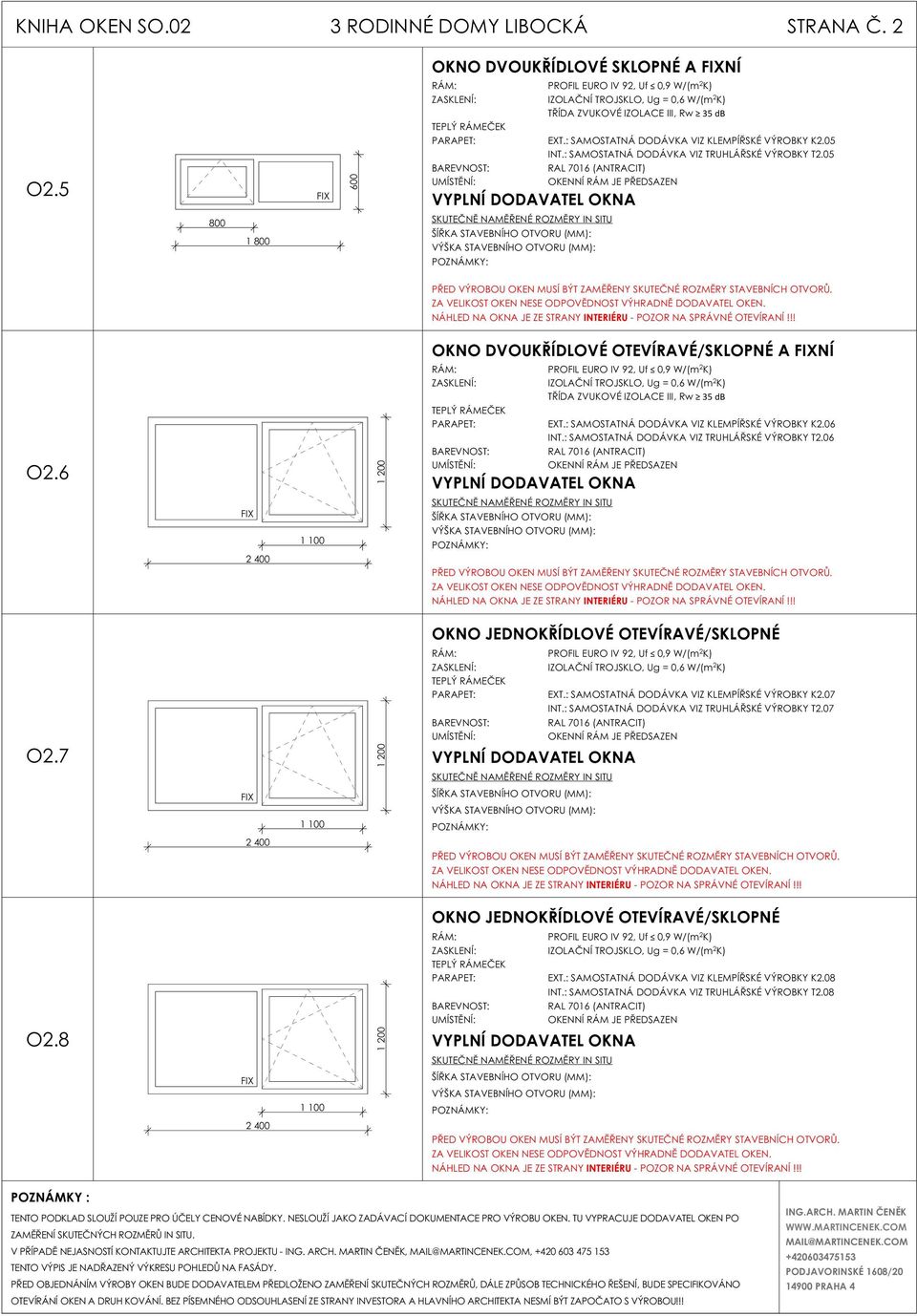

6 KNIHA OKEN SO.02 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 2 OKNO DVOUKŘÍDLOVÉ SKLOPNÉ A FIXNÍ O FIX RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K2.05 INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T2.05 RAL 706 (ANTRACIT) OKNO DVOUKŘÍDLOVÉ OTEVÍRAVÉ/SKLOPNÉ A FIXNÍ O2.6 FIX RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K2.06 INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T2.06 RAL 706 (ANTRACIT) OKNO JEDNOKŘÍDLOVÉ OTEVÍRAVÉ/SKLOPNÉ O2.7 RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K2.07 INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T2.07 RAL 706 (ANTRACIT) FIX OKNO JEDNOKŘÍDLOVÉ OTEVÍRAVÉ/SKLOPNÉ O2.8 RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K2.08 INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T2.08 RAL 706 (ANTRACIT) FIX TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU OKEN. TU VYPRACUJE DODAVATEL OKEN PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY OKEN BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁNO OTEVÍRÁNÍ OKEN A DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

7 KNIHA OKEN SO.03 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. OKNO JEDNOKŘÍDLOVÉ SKLOPNÉ O RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db PARAPET: EXT.: NENÍ INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T3.0 RAL 706 (ANTRACIT) OKNO DVOUKŘÍDLOVÉ OTEVÍRAVÉ/SKLOPNÉ A FIXNÍ O3.2 FIX RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K3.02 INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T3.02 RAL 706 (ANTRACIT) O3.3 FIX OKNO DVOUKŘÍDLOVÉ POSUVNĚ ZDVIŽNÉ A FIXNÍ RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K3.03 INT.: NENÍ RAL 706 (ANTRACIT) TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU OKEN. TU VYPRACUJE DODAVATEL OKEN PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY OKEN BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁNO OTEVÍRÁNÍ OKEN A DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

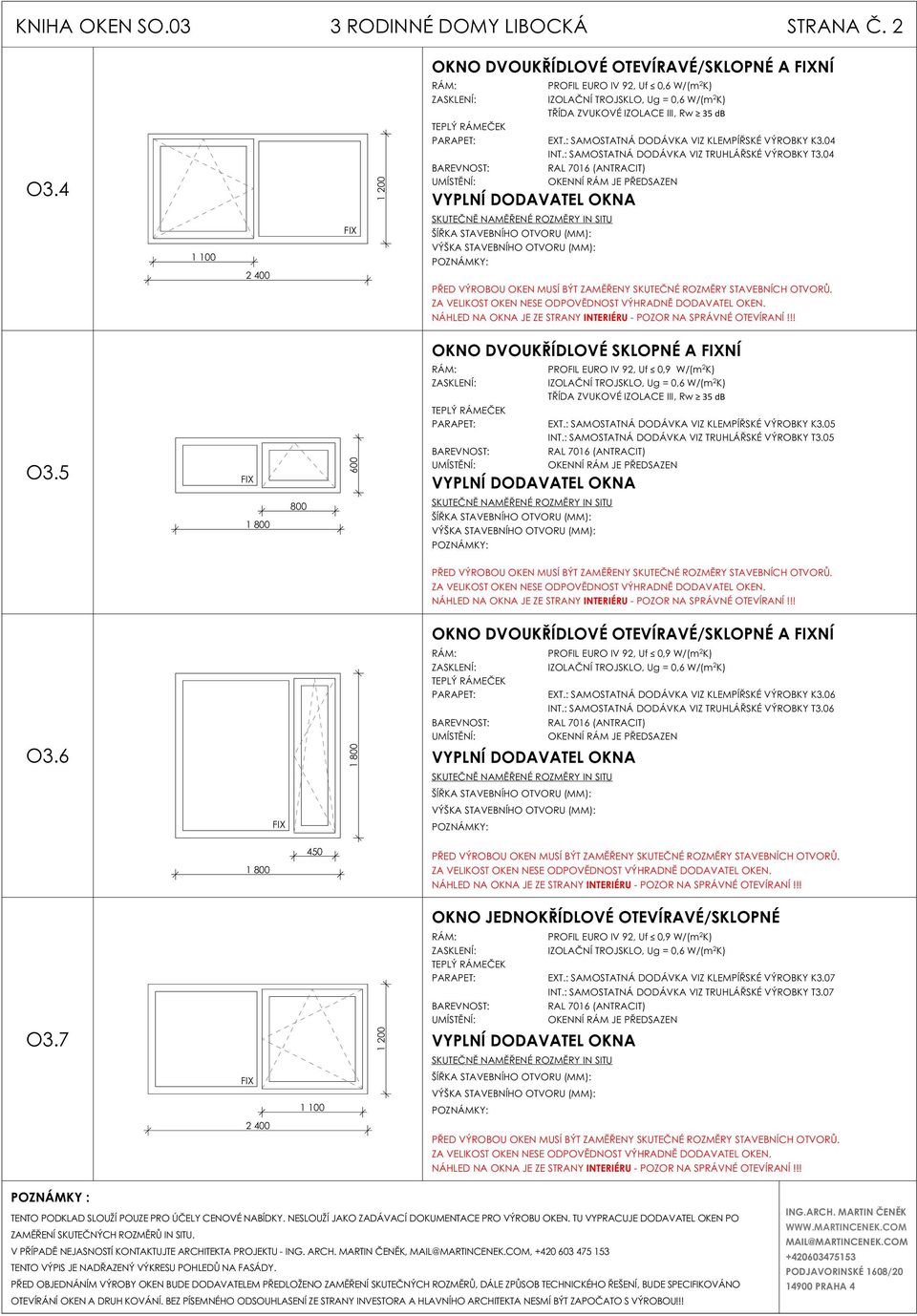

8 KNIHA OKEN SO.03 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 2 OKNO DVOUKŘÍDLOVÉ OTEVÍRAVÉ/SKLOPNÉ A FIXNÍ O FIX RÁM: PROFIL EURO IV 92, Uf 0,6 W/(m 2 K) TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K3.04 INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T3.04 RAL 706 (ANTRACIT) OKNO DVOUKŘÍDLOVÉ SKLOPNÉ A FIXNÍ O3.5 FIX RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K3.05 INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T3.05 RAL 706 (ANTRACIT) OKNO DVOUKŘÍDLOVÉ OTEVÍRAVÉ/SKLOPNÉ A FIXNÍ O3.6 RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K3.06 INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T3.06 RAL 706 (ANTRACIT) FIX OKNO JEDNOKŘÍDLOVÉ OTEVÍRAVÉ/SKLOPNÉ O3.7 RÁM: PROFIL EURO IV 92, Uf 0,9 W/(m 2 K) PARAPET: EXT.: SAMOSTATNÁ DODÁVKA VIZ KLEMPÍŘSKÉ VÝROBKY K3.07 INT.: SAMOSTATNÁ DODÁVKA VIZ TRUHLÁŘSKÉ VÝROBKY T3.07 RAL 706 (ANTRACIT) FIX TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU OKEN. TU VYPRACUJE DODAVATEL OKEN PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY OKEN BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁNO OTEVÍRÁNÍ OKEN A DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

9 KNIHA STŘEŠNÍCH OKEN SO.0 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. KYVNÉ STŘEŠNÍ OKNO RÁM: LEPENÝ DŘEVĚNÝ PROFIL S DVOUVRSTVÝM LAKEM TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db ROZMĚR: 40 x 398 MM SO. SO.2 KYVNÉ STŘEŠNÍ OKNO RÁM: LEPENÝ DŘEVĚNÝ PROFIL S DVOUVRSTVÝM LAKEM TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db ROZMĚR: 942 x 978 MM KYVNÉ STŘEŠNÍ OKNO RÁM: LEPENÝ DŘEVĚNÝ PROFIL S DVOUVRSTVÝM LAKEM TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db ROZMĚR: 40 x 398 MM SO.3 KYVNÉ STŘEŠNÍ OKNO RÁM: LEPENÝ DŘEVĚNÝ PROFIL S DVOUVRSTVÝM LAKEM TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db ROZMĚR: 40 x 398 MM SO.4 TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU OKEN. TU VYPRACUJE DODAVATEL OKEN PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY OKEN BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁNO OTEVÍRÁNÍ OKEN A DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

10 KNIHA STŘEŠNÍCH OKEN SO.0 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 2 KYVNÉ STŘEŠNÍ OKNO RÁM: LEPENÝ DŘEVĚNÝ PROFIL S DVOUVRSTVÝM LAKEM TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db ROZMĚR: 40 x 398 MM SO.5 SO.6 KYVNÉ STŘEŠNÍ OKNO RÁM: LEPENÝ DŘEVĚNÝ PROFIL S DVOUVRSTVÝM LAKEM TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db ROZMĚR: 40 x 398 MM KYVNÉ STŘEŠNÍ OKNO RÁM: LEPENÝ DŘEVĚNÝ PROFIL S DVOUVRSTVÝM LAKEM TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db ROZMĚR: 40 x 398 MM SO.7 TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU OKEN. TU VYPRACUJE DODAVATEL OKEN PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY OKEN BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁNO OTEVÍRÁNÍ OKEN A DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

11 KNIHA STŘEŠNÍCH OKEN SO.02 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. KYVNÉ STŘEŠNÍ OKNO RÁM: LEPENÝ DŘEVĚNÝ PROFIL S DVOUVRSTVÝM LAKEM TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db ROZMĚR: 40 x 398 MM SO2. SO2.2 KYVNÉ STŘEŠNÍ OKNO RÁM: LEPENÝ DŘEVĚNÝ PROFIL S DVOUVRSTVÝM LAKEM TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db ROZMĚR: 942 x 978 MM KYVNÉ STŘEŠNÍ OKNO RÁM: LEPENÝ DŘEVĚNÝ PROFIL S DVOUVRSTVÝM LAKEM TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db ROZMĚR: 40 x 398 MM SO2.3 KYVNÉ STŘEŠNÍ OKNO RÁM: LEPENÝ DŘEVĚNÝ PROFIL S DVOUVRSTVÝM LAKEM TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db ROZMĚR: 40 x 398 MM SO2.4 TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU OKEN. TU VYPRACUJE DODAVATEL OKEN PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY OKEN BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁNO OTEVÍRÁNÍ OKEN A DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

12 KNIHA STŘEŠNÍCH OKEN SO.02 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 2 KYVNÉ STŘEŠNÍ OKNO RÁM: LEPENÝ DŘEVĚNÝ PROFIL S DVOUVRSTVÝM LAKEM TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db ROZMĚR: 40 x 398 MM SO2.5 TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU OKEN. TU VYPRACUJE DODAVATEL OKEN PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY OKEN BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁNO OTEVÍRÁNÍ OKEN A DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

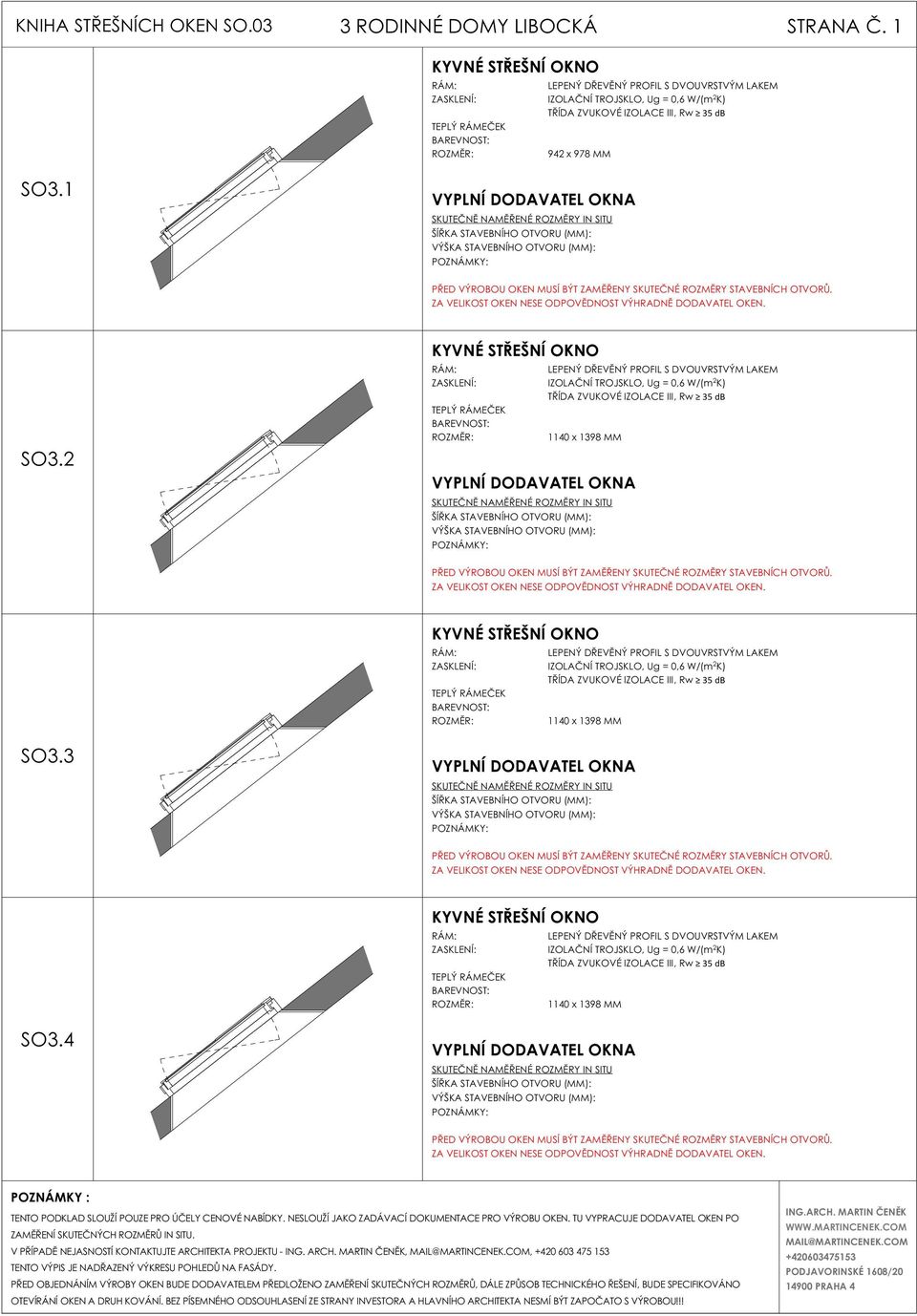

13 KNIHA STŘEŠNÍCH OKEN SO.03 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. KYVNÉ STŘEŠNÍ OKNO RÁM: LEPENÝ DŘEVĚNÝ PROFIL S DVOUVRSTVÝM LAKEM TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db ROZMĚR: 942 x 978 MM SO3. SO3.2 KYVNÉ STŘEŠNÍ OKNO RÁM: LEPENÝ DŘEVĚNÝ PROFIL S DVOUVRSTVÝM LAKEM TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db ROZMĚR: 40 x 398 MM KYVNÉ STŘEŠNÍ OKNO RÁM: LEPENÝ DŘEVĚNÝ PROFIL S DVOUVRSTVÝM LAKEM TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db ROZMĚR: 40 x 398 MM SO3.3 KYVNÉ STŘEŠNÍ OKNO RÁM: LEPENÝ DŘEVĚNÝ PROFIL S DVOUVRSTVÝM LAKEM TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db ROZMĚR: 40 x 398 MM SO3.4 TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU OKEN. TU VYPRACUJE DODAVATEL OKEN PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY OKEN BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁNO OTEVÍRÁNÍ OKEN A DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

14 KNIHA STŘEŠNÍCH OKEN SO.03 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 2 KYVNÉ STŘEŠNÍ OKNO RÁM: LEPENÝ DŘEVĚNÝ PROFIL S DVOUVRSTVÝM LAKEM TŘÍDA ZVUKOVÉ IZOLACE III, Rw 35 db ROZMĚR: 40 x 398 MM SO3.5 TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU OKEN. TU VYPRACUJE DODAVATEL OKEN PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY OKEN BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁNO OTEVÍRÁNÍ OKEN A DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

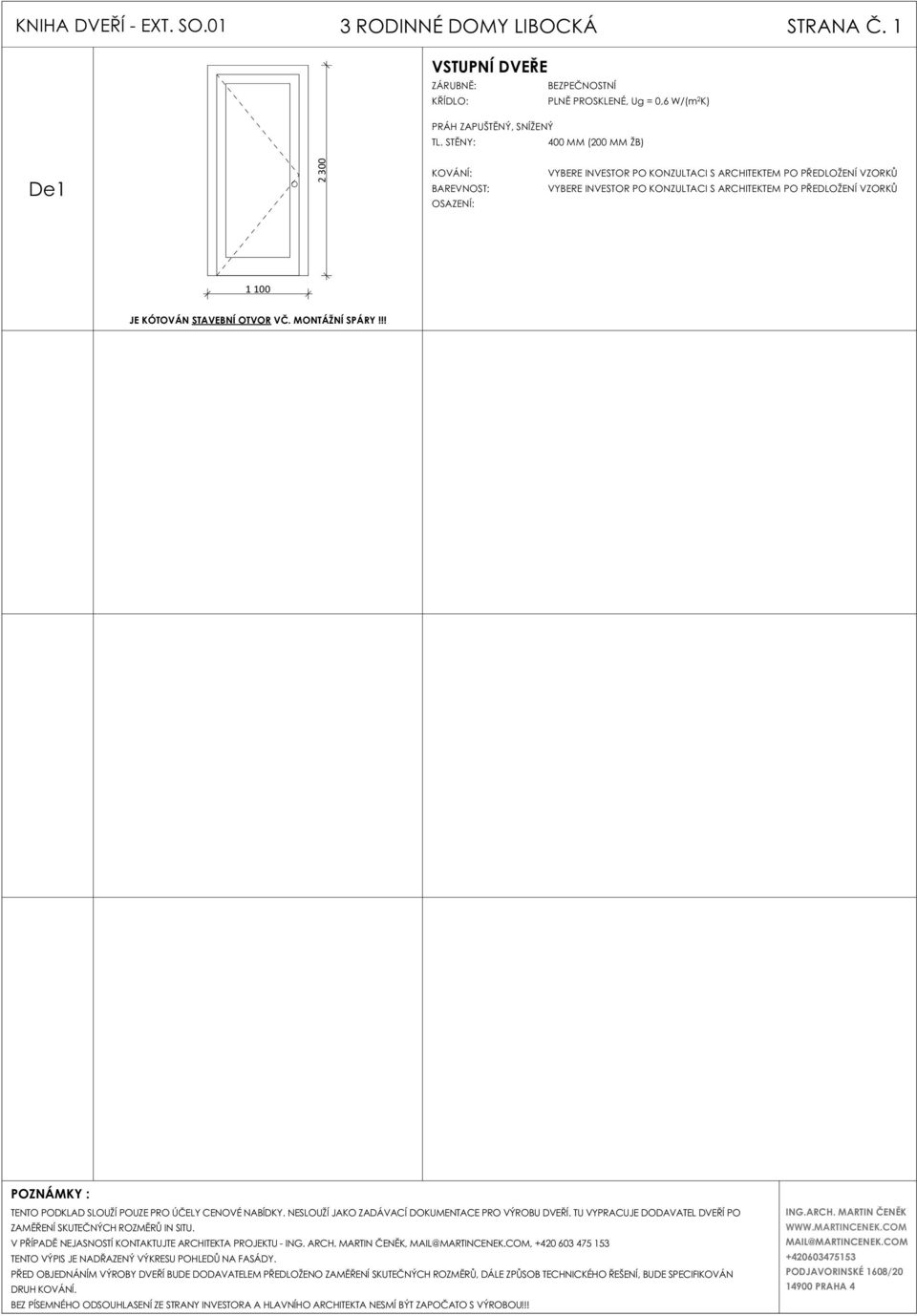

15 2 300 KNIHA DVEŘÍ - EXT. SO.0 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. VSTUPNÍ DVEŘE ZÁRUBNĚ: BEZPEČNOSTNÍ KŘÍDLO: PLNĚ PROSKLENÉ, Ug = 0,6 W/(m 2 K) PRÁH ZAPUŠTĚNÝ, SNÍŽENÝ TL. STĚNY: 400 MM (200 MM ŽB) De KOVÁNÍ: OSAZENÍ: VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ 00 JE KÓTOVÁN STAVEBNÍ OTVOR VČ. MONTÁŽNÍ SPÁRY!!! TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU DVEŘÍ. TU VYPRACUJE DODAVATEL DVEŘÍ PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY DVEŘÍ BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁN DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

16 2 300 KNIHA DVEŘÍ - EXT. SO.02 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. VSTUPNÍ DVEŘE ZÁRUBNĚ: BEZPEČNOSTNÍ KŘÍDLO: PLNĚ PROSKLENÉ, Ug = 0,6 W/(m 2 K) PRÁH ZAPUŠTĚNÝ, SNÍŽENÝ TL. STĚNY: 400 MM (200 MM ŽB) De2 KOVÁNÍ: OSAZENÍ: VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ 00 JE KÓTOVÁN STAVEBNÍ OTVOR VČ. MONTÁŽNÍ SPÁRY!!! TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU DVEŘÍ. TU VYPRACUJE DODAVATEL DVEŘÍ PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY DVEŘÍ BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁN DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

17 2 300 KNIHA DVEŘÍ - EXT. SO.03 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. VSTUPNÍ DVEŘE ZÁRUBNĚ: BEZPEČNOSTNÍ KŘÍDLO: PLNĚ PROSKLENÉ, Ug = 0,6 W/(m 2 K) PRÁH ZAPUŠTĚNÝ, SNÍŽENÝ TL. STĚNY: 400 MM (200 MM ŽB) De3 KOVÁNÍ: OSAZENÍ: VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ 00 JE KÓTOVÁN STAVEBNÍ OTVOR VČ. MONTÁŽNÍ SPÁRY!!! TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU DVEŘÍ. TU VYPRACUJE DODAVATEL DVEŘÍ PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY DVEŘÍ BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁN DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

18 KNIHA DVEŘÍ - INT. SO.0 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. D.0 PROVEDENÍ: LEVÉ TL. STĚNY: 00 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 800 D.02 PROVEDENÍ: PRAVÉ TL. STĚNY: 00 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 700 D.03 VRTANÉ TVRZENÉ SKLO, BEZRÁMOVÉ PROVEDENÍ PROVEDENÍ: KYVNÉ DVEŘE TL. STĚNY: 2 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO PROSKLENÉ STĚNY 800 D. ZÁRUBNĚ: - PROVEDENÍ: LEVÉ TL. STĚNY: - VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: SOUČÁST TRUHLÁŘSKÉHO OBLOŽENÍ ZDI 700 TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU DVEŘÍ. TU VYPRACUJE DODAVATEL DVEŘÍ PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY DVEŘÍ BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁN DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

19 KNIHA DVEŘÍ - INT. SO.0 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 2 D.2 PROVEDENÍ: PRAVÉ TL. STĚNY: 200 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ŽB STĚNY 700 D.22 PROVEDENÍ: PRAVÉ TL. STĚNY: 200 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ŽB STĚNY 700 D.23 PROVEDENÍ: LEVÉ TL. STĚNY: 200 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ŽB STĚNY 800 D.24 PROVEDENÍ: LEVÉ TL. STĚNY: 35 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 800 TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU DVEŘÍ. TU VYPRACUJE DODAVATEL DVEŘÍ PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY DVEŘÍ BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁN DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

20 KNIHA DVEŘÍ - INT. SO.0 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 3 ZÁRUBNĚ: BEZFALCOVÉ/ ALT. FALCOVÉ KŘÍDLO: BEZFALCOVÉ/ ALT. FALCOVÉ PROVEDENÍ: LEVÉ KOVÁNÍ: VYBERE INVESTOR PO KONZULATCI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ PRÁH: NE D.25 TL. STĚNY: OSAZENÍ: 200 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ DO ŽB STĚNY 800 D.3 PROVEDENÍ: LEVÉ TL. STĚNY: 00 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 700 D.32 PROVEDENÍ: LEVÉ TL. STĚNY: 00 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 700 D.33 PROVEDENÍ: PRAVÉ TL. STĚNY: 00 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 700 TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU DVEŘÍ. TU VYPRACUJE DODAVATEL DVEŘÍ PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY DVEŘÍ BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁN DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

21 KNIHA DVEŘÍ - INT. SO.0 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 4 D.34 PROVEDENÍ: LEVÉ TL. STĚNY: 35 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 800 D.35 PROVEDENÍ: PRAVÉ TL. STĚNY: 35 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 800 TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU DVEŘÍ. TU VYPRACUJE DODAVATEL DVEŘÍ PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY DVEŘÍ BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁN DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

22 KNIHA DVEŘÍ - INT. SO.02 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. D2.0 PROVEDENÍ: PRAVÉ TL. STĚNY: 00 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 800 D2.02 PROVEDENÍ: LEVÉ TL. STĚNY: 00 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 800 D2.03 VRTANÉ TVRZENÉ SKLO, BEZRÁMOVÉ PROVEDENÍ PROVEDENÍ: KYVNÉ DVEŘE TL. STĚNY: 2 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO PROSKLENÉ STĚNY 800 D2. PROVEDENÍ: LEVÉ TL. STĚNY: 00 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 700 TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU DVEŘÍ. TU VYPRACUJE DODAVATEL DVEŘÍ PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY DVEŘÍ BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁN DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

23 KNIHA DVEŘÍ - INT. SO.02 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 2 D2.2 VRTANÉ TVRZENÉ SKLO, BEZRÁMOVÉ PROVEDENÍ PROVEDENÍ: KYVNÉ DVEŘE TL. STĚNY: 2 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO PROSKLENÉ STĚNY 800 D2.2 PROVEDENÍ: PRAVÉ TL. STĚNY: 35 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 800 D2.22 PROVEDENÍ: LEVÉ TL. STĚNY: 35 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 700 D2.23 PROVEDENÍ: LEVÉ TL. STĚNY: 200 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ŽB STĚNY 800 TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU DVEŘÍ. TU VYPRACUJE DODAVATEL DVEŘÍ PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY DVEŘÍ BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁN DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

24 KNIHA DVEŘÍ - INT. SO.02 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 3 D2.24 PROVEDENÍ: PRAVÉ TL. STĚNY: 200 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ŽB STĚNY 800 D2.3 PROVEDENÍ: PRAVÉ TL. STĚNY: 200 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ŽB STĚNY 800 D2.32 PROVEDENÍ: PRAVÉ TL. STĚNY: 80 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ŽB STĚNY 800 D2.33 PROVEDENÍ: LEVÉ TL. STĚNY: 35 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 700 TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU DVEŘÍ. TU VYPRACUJE DODAVATEL DVEŘÍ PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY DVEŘÍ BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁN DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

25 2 200 KNIHA DVEŘÍ - INT. SO.02 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 4 D2.34 PROVEDENÍ: LEVÉ TL. STĚNY: 35 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 700 TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU DVEŘÍ. TU VYPRACUJE DODAVATEL DVEŘÍ PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY DVEŘÍ BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁN DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

26 KNIHA DVEŘÍ - INT. SO.03 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. D3.0 PROVEDENÍ: LEVÉ TL. STĚNY: 00 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 800 D3.02 PROVEDENÍ: PRAVÉ TL. STĚNY: 00 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 800 D3.03 VRTANÉ TVRZENÉ SKLO, BEZRÁMOVÉ PROVEDENÍ PROVEDENÍ: KYVNÉ DVEŘE TL. STĚNY: 2 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO PROSKLENÉ STĚNY D3. PROVEDENÍ: PRAVÉ TL. STĚNY: 00 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 700 TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU DVEŘÍ. TU VYPRACUJE DODAVATEL DVEŘÍ PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY DVEŘÍ BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁN DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

27 KNIHA DVEŘÍ - INT. SO.03 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 2 D3.2 VRTANÉ TVRZENÉ SKLO, BEZRÁMOVÉ PROVEDENÍ PROVEDENÍ: KYVNÉ DVEŘE TL. STĚNY: 2 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO PROSKLENÉ STĚNY 800 D3.2 PROVEDENÍ: LEVÉ TL. STĚNY: 35 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 800 D3.22 PROVEDENÍ: PRAVÉ TL. STĚNY: 35 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 700 D3.23 PROVEDENÍ: PRAVÉ TL. STĚNY: 200 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ŽB STĚNY 800 TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU DVEŘÍ. TU VYPRACUJE DODAVATEL DVEŘÍ PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY DVEŘÍ BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁN DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

28 KNIHA DVEŘÍ - INT. SO.03 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 3 D3.24 PROVEDENÍ: LEVÉ TL. STĚNY: 200 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ŽB STĚNY 800 D3.3 PROVEDENÍ: LEVÉ TL. STĚNY: 200 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ŽB STĚNY 800 D3.32 PROVEDENÍ: LEVÉ TL. STĚNY: 80 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ŽB STĚNY 800 D3.33 PROVEDENÍ: PRAVÉ TL. STĚNY: 35 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 700 TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU DVEŘÍ. TU VYPRACUJE DODAVATEL DVEŘÍ PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY DVEŘÍ BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁN DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

29 2 200 KNIHA DVEŘÍ - INT. SO.03 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 4 D3.34 PROVEDENÍ: PRAVÉ TL. STĚNY: 35 mm VYBERE INVESTOR PO KONZULTACI S ARCHITEKTEM PO PŘEDLOŽENÍ VZORKŮ OSAZENÍ: DO ZDĚNÉ STĚNY 700 TENTO PODKLAD SLOUŽÍ POUZE PRO ÚČELY CENOVÉ NABÍDKY. NESLOUŽÍ JAKO ZADÁVACÍ DOKUMENTACE PRO VÝROBU DVEŘÍ. TU VYPRACUJE DODAVATEL DVEŘÍ PO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ IN SITU. V PŘÍPADĚ NEJASNOSTÍ KONTAKTUJTE ARCHITEKTA PROJEKTU - ING. ARCH. MARTIN ČENĚK, MAIL@MARTINCENEK.COM, TENTO VÝPIS JE NADŘAZENÝ VÝKRESU POHLEDŮ NA FASÁDY. PŘED OBJEDNÁNÍM VÝROBY DVEŘÍ BUDE DODAVATELEM PŘEDLOŽENO ZAMĚŘENÍ SKUTEČNÝCH ROZMĚRŮ, DÁLE ZPŮSOB TECHNICKÉHO ŘEŠENÍ, BUDE SPECIFIKOVÁN DRUH KOVÁNÍ. BEZ PÍSEMNÉHO ODSOUHLASENÍ ZE STRANY INVESTORA A HLAVNÍHO ARCHITEKTA NESMÍ BÝT ZAPOČATO S VÝROBOU!!! GSPublisherVersion ING.ARCH. MARTIN ČENĚK MAIL@MARTINCENEK.COM PODJAVORINSKÉ 608/ PRAHA 4

30 KLEMPÍŘSKÉ VÝROBKY SO.0 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. KLEMPÍŘSKÉ VÝROBKY STŘECHY A OKAPNÍ SYSTÉM STŘECHA DOMU JE Z SEDLOVÁ SE SKLONEM 38. KRYTINA JE NAVRŽENA HLINÍKOVÁ S DVOJITOU STOJATOU DRÁŽKOU, ŠÍŘE JEDNOTLIVÝCH PÁSŮ 600, 450 A 300 MM. STŘECHA JE ODVODNĚNA DO ZAATIKOVÝCH ŽLABU A DÁLE ZAPUŠTĚNÝMI DEŠŤOVÝMI SVODY. PRŮNIKY STŘEŠNÍ KRYTINOU JSOU ŘEŠENY SYSTÉMOVÝMI PRVKY. PROSTUPY PROVÁDĚT DLE PD JEDNOTLIVÝCH PROFESÍ. TYPOVÉ VÝROBKY NA STŘEŠE: TYPOVÉ VÝROBKY NA STŘEŠE RODINNÉHO DOMU (ODVĚTRÁVACÍ KOMÍNKY A HLAVICE, PROSTUPY VZT A PROSTUPKY PRO KABELY) BUDOU SOUČÁSTÍ DODÁVKY STŘECHY. Y: EXTERIÉROVÉ Y JSOU NAVRŽENY Z HLINÍKOVÉHO PLECHU TL. 0,7 MM. OBECNÁ USTANOVENÍ: ROZVINUTÉ ŠÍŘKY OPLECHOVÁNÍ JE NUTNO PŘEMĚŘIT NA STAVBĚ. POKUD NENÍ SPECIÁLNĚ POPSÁNO NEBO OKÓTOVÁNO V DOKUMENTACI JINAK, JSOU VÝROBKY A PRÁCE PROVEDENY DLE ČSN NAVRHOVÁNÍ KLEMPÍŘSKÝCH KONSTRUKCÍ. PODMÍNKY PRO MONTÁŽ MUSÍ ODPOVÍDAT TÉTO NORMĚ. VŠUDE TAM, KDE KLEMPÍŘSKÉ KONSTRUKCE NAVAZUJÍ NA IZOLATÉRSKÉ PRÁCE, MUSÍ BÝT PLECH PODLOŽEN PÁSEM IZOLACE. VE VÝKAZU NEJSKOU UVEDENY OPĚRNÉ KONSTRUKCE PRO OPLECHOVÁNÍ. JEJICH POČET A UMÍSTĚNÍ BUDE PROVEDENO DLE ČSN NAVRHOVÁNÍ KLEMPÍŘSKÝCH KONSTRUKCÍ, VEŠKERÉ OPĚRNÉ KONSTRUKCE, PŘÍPONKY APOD. JSOU SOUČÁSTÍ DODÁVKY KLEMPÍŘSKÝCH VÝROBKŮ. PŘED ZAPOČETÍM VÝROBY JE NUTNÉ OVĚŘIT ROZMĚRY NA STAVBĚ. GSPublisherVersion

31 KLEMPÍŘSKÉ VÝROBKY SO.0 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 2 ID KS SCHÉMA ROZMĚRY POPIS ROZVINUTÁ ŠÍŘKA 250 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK ODSTÍN ANTRACIT Š. OSTĚNÍ: 60 mm CELKOVÁ mm ROZVINUTÁ ŠÍŘKA 30 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK DLE ODSTÍNU FALCOVANÉ KRYTINY Š. OSTĚNÍ: 220 mm CELKOVÁ 050 mm ROZVINUTÁ ŠÍŘKA 30 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK DLE ODSTÍNU FALCOVANÉ KRYTINY Š. OSTĚNÍ: 220 mm CELKOVÁ 50 mm ROZVINUTÁ ŠÍŘKA 30 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK DLE ODSTÍNU FALCOVANÉ KRYTINY Š. OSTĚNÍ: 220 mm CELKOVÁ mm ROZVINUTÁ ŠÍŘKA 30 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK DLE ODSTÍNU FALCOVANÉ KRYTINY Š. OSTĚNÍ: 220 mm CELKOVÁ mm ROZVINUTÁ ŠÍŘKA 20 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK ODSTÍN ANTRACIT Š. OSTĚNÍ: 20 mm CELKOVÁ 000 mm TENTO PODKLAD SLOUŽÍ POUZE PRO ZPRACOVÁNÍ CENOVÉ NABÍDKY. VEŠKERÉ ROMĚRY JSOU ORIENTAČNÍ, PŘED ZADÁNÍM DO VÝROBY JE NUTNÉ PROVÉST ZAMĚŘENÍ PRVKŮ NA STAVBĚ. VEŠKERÉ POMOCNÉ KONSTRUKCE A KOTVÍCÍ PRVKY (PŘÍPONKY APOD.) JSOU SOUČÁSTÍ DODÁVKY KLEMPÍŘSKÝCH VÝROBKŮ! GSPublisherVersion

32 KLEMPÍŘSKÉ VÝROBKY SO.0 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 3 ID KS SCHÉMA ROZMĚRY POPIS ROZVINUTÁ ŠÍŘKA 30 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK DLE ODSTÍNU FALCOVANÉ KRYTINY Š. OSTĚNÍ: 220 mm CELKOVÁ 800 mm ROZVINUTÁ ŠÍŘKA 30 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK DLE ODSTÍNU FALCOVANÉ KRYTINY Š. OSTĚNÍ: 220 mm CELKOVÁ 700 mm ROZVINUTÁ ŠÍŘKA 30 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK DLE ODSTÍNU FALCOVANÉ KRYTINY Š. OSTĚNÍ: 220 mm CELKOVÁ mm ROZVINUTÁ ŠÍŘKA 30 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK DLE ODSTÍNU FALCOVANÉ KRYTINY Š. OSTĚNÍ: 220 mm CELKOVÁ 800 mm ROZVINUTÁ ŠÍŘKA 30 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK DLE ODSTÍNU FALCOVANÉ KRYTINY Š. OSTĚNÍ: 220 mm CELKOVÁ 500 mm ROZVINUTÁ ŠÍŘKA 30 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK DLE ODSTÍNU FALCOVANÉ KRYTINY Š. OSTĚNÍ: 220 mm CELKOVÁ 00 mm TENTO PODKLAD SLOUŽÍ POUZE PRO ZPRACOVÁNÍ CENOVÉ NABÍDKY. VEŠKERÉ ROMĚRY JSOU ORIENTAČNÍ, PŘED ZADÁNÍM DO VÝROBY JE NUTNÉ PROVÉST ZAMĚŘENÍ PRVKŮ NA STAVBĚ. VEŠKERÉ POMOCNÉ KONSTRUKCE A KOTVÍCÍ PRVKY (PŘÍPONKY APOD.) JSOU SOUČÁSTÍ DODÁVKY KLEMPÍŘSKÝCH VÝROBKŮ! GSPublisherVersion

33 KLEMPÍŘSKÉ VÝROBKY SO.0 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 4 ID KS SCHÉMA ROZMĚRY POPIS ROZVINUTÁ ŠÍŘKA 30 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK DLE ODSTÍNU FALCOVANÉ KRYTINY Š. OSTĚNÍ: 220 mm CELKOVÁ 700 mm ROZVINUTÁ ŠÍŘKA 30 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK DLE ODSTÍNU FALCOVANÉ KRYTINY Š. OSTĚNÍ: 220 mm CELKOVÁ 700 mm ROZVINUTÁ ŠÍŘKA 450 mm DEŠŤOVÝ SVOD HRANATÝ OBDÉLNÍKOVÝ RPŮŘEZ 60/50 MM K mm LAKOVANÝ AL OHÝBANÝ PLECH LAK ODSTÍN ANTRACIT CELKOVÁ mm ROZMĚR DN 80 MM DEŠŤOVÝ SVOD KRUHOVÝ LAKOVANÝ AL OHÝBANÝ PLECH K.6 DN mm LAK ODSTÍN ANTRACIT CELKOVÁ mm ROZVINUTÁ ŠÍŘKA 450 mm DEŠŤOVÝ SVOD HRANATÝ OBDÉLNÍKOVÝ PRŮŘEZ 60/50 MM K mm LAKOVANÝ AL OHÝBANÝ PLECH LAK ODSTÍN ANTRACIT CELKOVÁ mm ROZMĚR DN 80 MM DEŠŤOVÝ SVOD KRUHOVÝ LAKOVANÝ AL OHÝBANÝ PLECH K.8 DN mm LAK ODSTÍN ANTRACIT CELKOVÁ mm TENTO PODKLAD SLOUŽÍ POUZE PRO ZPRACOVÁNÍ CENOVÉ NABÍDKY. VEŠKERÉ ROMĚRY JSOU ORIENTAČNÍ, PŘED ZADÁNÍM DO VÝROBY JE NUTNÉ PROVÉST ZAMĚŘENÍ PRVKŮ NA STAVBĚ. VEŠKERÉ POMOCNÉ KONSTRUKCE A KOTVÍCÍ PRVKY (PŘÍPONKY APOD.) JSOU SOUČÁSTÍ DODÁVKY KLEMPÍŘSKÝCH VÝROBKŮ! GSPublisherVersion

34 KLEMPÍŘSKÉ VÝROBKY SO.0 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 5 ID KS SCHÉMA ROZMĚRY POPIS K.9 2 VYHŘÍVANÁ STŘEŠNÍ VPUSŤ NAPŘ. TOPWET INTEGROVANÁ PVC MANŽETA OCHRANNÝ KOŠ PROTI STŘEŠNÍM SPLAVENINÁM K.20 2 VYHŘÍVANÁ STŘEŠNÍ VPUSŤ NAPŘ. TOPWET INTEGROVANÁ PVC MANŽETA OCHRANNÝ KOŠ PROTI STŘEŠNÍM SPLAVENINÁM K.2 K.22 K.23 K.24 TENTO PODKLAD SLOUŽÍ POUZE PRO ZPRACOVÁNÍ CENOVÉ NABÍDKY. VEŠKERÉ ROMĚRY JSOU ORIENTAČNÍ, PŘED ZADÁNÍM DO VÝROBY JE NUTNÉ PROVÉST ZAMĚŘENÍ PRVKŮ NA STAVBĚ. VEŠKERÉ POMOCNÉ KONSTRUKCE A KOTVÍCÍ PRVKY (PŘÍPONKY APOD.) JSOU SOUČÁSTÍ DODÁVKY KLEMPÍŘSKÝCH VÝROBKŮ! GSPublisherVersion

35 KLEMPÍŘSKÉ VÝROBKY SO.02 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. KLEMPÍŘSKÉ VÝROBKY STŘECHY A OKAPNÍ SYSTÉM STŘECHA DOMU JE Z SEDLOVÁ SE SKLONEM 38. SVRCHNÍ HYDROIZOLAČNÍ VRSTVA JE ŘEŠENA POLYURETANOVÝM NÁTĚREM. KLEMPÍŘSKÉ PRVKY NA STŘEŠE BUDOU ŘEŠENY HLINÍKOVÝM PLECHEM TL. 0,7 MM. STŘECHA JE ODVODNĚNA DO ZAATIKOVÝCH ŽLABU A DÁLE ZAPUŠTĚNÝMI DEŠŤOVÝMI SVODY. PRŮNIKY STŘEŠNÍ KRYTINOU JSOU ŘEŠENY SYSTÉMOVÝMI PRVKY. PROSTUPY PROVÁDĚT DLE PD JEDNOTLIVÝCH PROFESÍ. TYPOVÉ VÝROBKY NA STŘEŠE: TYPOVÉ VÝROBKY NA STŘEŠE RODINNÉHO DOMU (ODVĚTRÁVACÍ KOMÍNKY A HLAVICE, PROSTUPY VZT A PROSTUPKY PRO KABELY) BUDOU SOUČÁSTÍ DODÁVKY STŘECHY. Y: EXTERIÉROVÉ Y JSOU NAVRŽENY Z HLINÍKOVÉHO PLECHU TL. 0,7 MM. OBECNÁ USTANOVENÍ: ROZVINUTÉ ŠÍŘKY OPLECHOVÁNÍ JE NUTNO PŘEMĚŘIT NA STAVBĚ. POKUD NENÍ SPECIÁLNĚ POPSÁNO NEBO OKÓTOVÁNO V DOKUMENTACI JINAK, JSOU VÝROBKY A PRÁCE PROVEDENY DLE ČSN NAVRHOVÁNÍ KLEMPÍŘSKÝCH KONSTRUKCÍ. PODMÍNKY PRO MONTÁŽ MUSÍ ODPOVÍDAT TÉTO NORMĚ. VŠUDE TAM, KDE KLEMPÍŘSKÉ KONSTRUKCE NAVAZUJÍ NA IZOLATÉRSKÉ PRÁCE, MUSÍ BÝT PLECH PODLOŽEN PÁSEM IZOLACE. VE VÝKAZU NEJSKOU UVEDENY OPĚRNÉ KONSTRUKCE PRO OPLECHOVÁNÍ. JEJICH POČET A UMÍSTĚNÍ BUDE PROVEDENO DLE ČSN NAVRHOVÁNÍ KLEMPÍŘSKÝCH KONSTRUKCÍ, VEŠKERÉ OPĚRNÉ KONSTRUKCE, PŘÍPONKY APOD. JSOU SOUČÁSTÍ DODÁVKY KLEMPÍŘSKÝCH VÝROBKŮ. PŘED ZAPOČETÍM VÝROBY JE NUTNÉ OVĚŘIT ROZMĚRY NA STAVBĚ. GSPublisherVersion

36 KLEMPÍŘSKÉ VÝROBKY SO.02 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 2 ID KS SCHÉMA ROZMĚRY POPIS ROZVINUTÁ ŠÍŘKA 250 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK ODSTÍN ANTRACIT Š. OSTĚNÍ: 60 mm CELKOVÁ 800 mm VYHŘÍVANÁ STŘEŠNÍ VPUSŤ NAPŘ. TOPWET INTEGROVANÁ PVC MANŽETA OCHRANNÝ KOŠ PROTI STŘEŠNÍM SPLAVENINÁM K ROZVINUTÁ ŠÍŘKA 250 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK ODSTÍN ANTRACIT Š. OSTĚNÍ: 60 mm CELKOVÁ mm ROZVINUTÁ ŠÍŘKA 250 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK ODSTÍN ANTRACIT Š. OSTĚNÍ: 60 mm CELKOVÁ 00 mm ROZVINUTÁ ŠÍŘKA 250 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK ODSTÍN ANTRACIT Š. OSTĚNÍ: 60 mm CELKOVÁ 700 mm ROZVINUTÁ ŠÍŘKA 250 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK ODSTÍN ANTRACIT Š. OSTĚNÍ: 60 mm CELKOVÁ mm TENTO PODKLAD SLOUŽÍ POUZE PRO ZPRACOVÁNÍ CENOVÉ NABÍDKY. VEŠKERÉ ROMĚRY JSOU ORIENTAČNÍ, PŘED ZADÁNÍM DO VÝROBY JE NUTNÉ PROVÉST ZAMĚŘENÍ PRVKŮ NA STAVBĚ. VEŠKERÉ POMOCNÉ KONSTRUKCE A KOTVÍCÍ PRVKY (PŘÍPONKY APOD.) JSOU SOUČÁSTÍ DODÁVKY KLEMPÍŘSKÝCH VÝROBKŮ! GSPublisherVersion

37 KLEMPÍŘSKÉ VÝROBKY SO.02 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 3 ID KS SCHÉMA ROZMĚRY POPIS ROZVINUTÁ ŠÍŘKA 250 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK ODSTÍN ANTRACIT Š. OSTĚNÍ: 60 mm CELKOVÁ mm ROZVINUTÁ ŠÍŘKA 250 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK ODSTÍN ANTRACIT Š. OSTĚNÍ: 60 mm CELKOVÁ mm ROZMĚR DN 80 MM DEŠŤOVÝ SVOD KRUHOVÝ LAKOVANÝ AL OHÝBANÝ PLECH K2.09 DN mm LAK ODSTÍN ANTRACIT CELKOVÁ mm ROZMĚR DN 80 MM DEŠŤOVÝ SVOD KRUHOVÝ LAKOVANÝ AL OHÝBANÝ PLECH K2.0 DN mm LAK ODSTÍN ANTRACIT CELKOVÁ mm ROZMĚR DN 80 MM DEŠŤOVÝ SVOD KRUHOVÝ LAKOVANÝ AL OHÝBANÝ PLECH K2. DN mm LAK ODSTÍN ANTRACIT CELKOVÁ mm ROZMĚR DN 80 MM DEŠŤOVÝ SVOD KRUHOVÝ LAKOVANÝ AL OHÝBANÝ PLECH K2.2 DN mm LAK ODSTÍN ANTRACIT CELKOVÁ mm TENTO PODKLAD SLOUŽÍ POUZE PRO ZPRACOVÁNÍ CENOVÉ NABÍDKY. ROZMĚR RŠ 280 MM VEŠKERÉ ROMĚRY JSOU ORIENTAČNÍ, PŘED ZADÁNÍM DO VÝROBY JE NUTNÉ PROVÉST ZAMĚŘENÍ PRVKŮ NA STAVBĚ. VEŠKERÉ POMOCNÉ KONSTRUKCE A KOTVÍCÍ PRVKY (PŘÍPONKY APOD.) JSOU SOUČÁSTÍ DODÁVKY KLEMPÍŘSKÝCH VÝROBKŮ! GSPublisherVersion

38 KLEMPÍŘSKÉ VÝROBKY SO.03 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. KLEMPÍŘSKÉ VÝROBKY STŘECHY A OKAPNÍ SYSTÉM STŘECHA DOMU JE Z SEDLOVÁ SE SKLONEM 38. SVRCHNÍ HYDROIZOLAČNÍ VRSTVA JE ŘEŠENA POLYURETANOVÝM NÁTĚREM. KLEMPÍŘSKÉ PRVKY NA STŘEŠE BUDOU ŘEŠENY HLINÍKOVÝM PLECHEM TL. 0,7 MM. STŘECHA JE ODVODNĚNA DO ZAATIKOVÝCH ŽLABU A DÁLE ZAPUŠTĚNÝMI DEŠŤOVÝMI SVODY. PRŮNIKY STŘEŠNÍ KRYTINOU JSOU ŘEŠENY SYSTÉMOVÝMI PRVKY. PROSTUPY PROVÁDĚT DLE PD JEDNOTLIVÝCH PROFESÍ. TYPOVÉ VÝROBKY NA STŘEŠE: TYPOVÉ VÝROBKY NA STŘEŠE RODINNÉHO DOMU (ODVĚTRÁVACÍ KOMÍNKY A HLAVICE, PROSTUPY VZT A PROSTUPKY PRO KABELY) BUDOU SOUČÁSTÍ DODÁVKY STŘECHY. Y: EXTERIÉROVÉ Y JSOU NAVRŽENY Z HLINÍKOVÉHO PLECHU TL. 0,7 MM. OBECNÁ USTANOVENÍ: ROZVINUTÉ ŠÍŘKY OPLECHOVÁNÍ JE NUTNO PŘEMĚŘIT NA STAVBĚ. POKUD NENÍ SPECIÁLNĚ POPSÁNO NEBO OKÓTOVÁNO V DOKUMENTACI JINAK, JSOU VÝROBKY A PRÁCE PROVEDENY DLE ČSN NAVRHOVÁNÍ KLEMPÍŘSKÝCH KONSTRUKCÍ. PODMÍNKY PRO MONTÁŽ MUSÍ ODPOVÍDAT TÉTO NORMĚ. VŠUDE TAM, KDE KLEMPÍŘSKÉ KONSTRUKCE NAVAZUJÍ NA IZOLATÉRSKÉ PRÁCE, MUSÍ BÝT PLECH PODLOŽEN PÁSEM IZOLACE. VE VÝKAZU NEJSKOU UVEDENY OPĚRNÉ KONSTRUKCE PRO OPLECHOVÁNÍ. JEJICH POČET A UMÍSTĚNÍ BUDE PROVEDENO DLE ČSN NAVRHOVÁNÍ KLEMPÍŘSKÝCH KONSTRUKCÍ, VEŠKERÉ OPĚRNÉ KONSTRUKCE, PŘÍPONKY APOD. JSOU SOUČÁSTÍ DODÁVKY KLEMPÍŘSKÝCH VÝROBKŮ. PŘED ZAPOČETÍM VÝROBY JE NUTNÉ OVĚŘIT ROZMĚRY NA STAVBĚ. GSPublisherVersion

39 KLEMPÍŘSKÉ VÝROBKY SO.03 3 RODINNÉ DOMY LIBOCKÁ STRANA Č. 2 ID KS SCHÉMA ROZMĚRY POPIS K3.0 4 VYHŘÍVANÁ STŘEŠNÍ VPUSŤ NAPŘ. TOPWET INTEGROVANÁ PVC MANŽETA OCHRANNÝ KOŠ PROTI STŘEŠNÍM SPLAVENINÁM ROZVINUTÁ ŠÍŘKA 250 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK ODSTÍN ANTRACIT Š. OSTĚNÍ: 60 mm CELKOVÁ mm ROZVINUTÁ ŠÍŘKA 250 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK ODSTÍN ANTRACIT Š. OSTĚNÍ: 60 mm CELKOVÁ mm ROZVINUTÁ ŠÍŘKA 250 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK ODSTÍN ANTRACIT Š. OSTĚNÍ: 60 mm CELKOVÁ mm ROZVINUTÁ ŠÍŘKA 250 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK ODSTÍN ANTRACIT Š. OSTĚNÍ: 60 mm CELKOVÁ 700 mm ROZVINUTÁ ŠÍŘKA 250 mm LAKOVANÝ AL OHÝBANÝ PLECH K mm LAK ODSTÍN ANTRACIT Š. OSTĚNÍ: 60 mm CELKOVÁ 700 mm TENTO PODKLAD SLOUŽÍ POUZE PRO ZPRACOVÁNÍ CENOVÉ NABÍDKY. VEŠKERÉ ROMĚRY JSOU ORIENTAČNÍ, PŘED ZADÁNÍM DO VÝROBY JE NUTNÉ PROVÉST ZAMĚŘENÍ PRVKŮ NA STAVBĚ. VEŠKERÉ POMOCNÉ KONSTRUKCE A KOTVÍCÍ PRVKY (PŘÍPONKY APOD.) JSOU SOUČÁSTÍ DODÁVKY KLEMPÍŘSKÝCH VÝROBKŮ! GSPublisherVersion
