LED světlomety pro osvětlení železnic

Transkript

1 LED světlomety pro osvětlení železnic

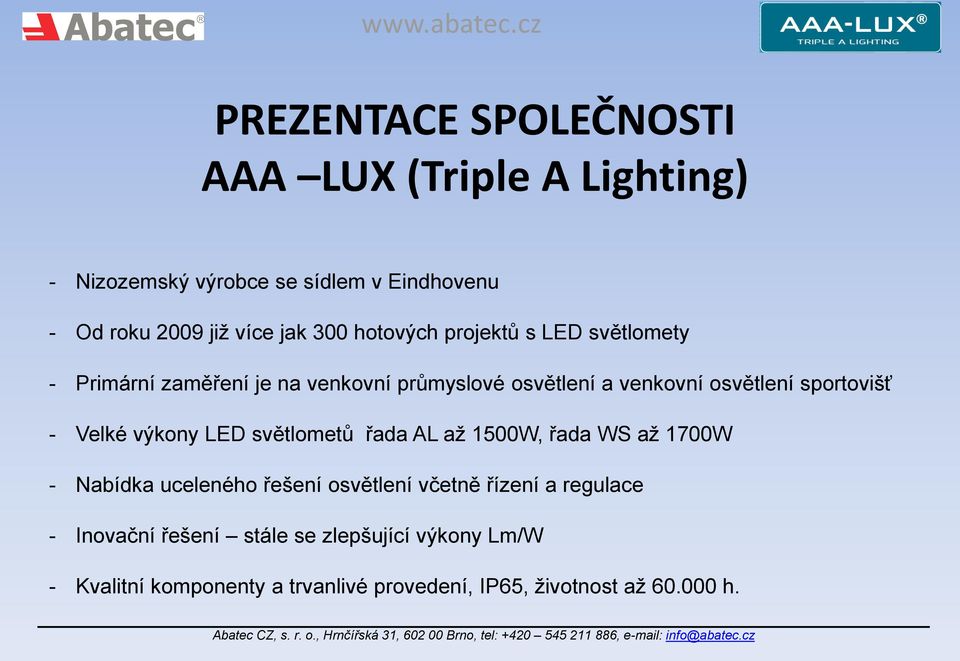

2 PREZENTACE SPOLEČNOSTI AAA LUX (Triple A Lighting) - Nizozemský výrobce se sídlem v Eindhovenu - Od roku 2009 již více jak 300 hotových projektů s LED světlomety - Primární zaměření je na venkovní průmyslové osvětlení a venkovní osvětlení sportovišť - Velké výkony LED světlometů řada AL až 1500W, řada WS až 1700W - Nabídka uceleného řešení osvětlení včetně řízení a regulace - Inovační řešení stále se zlepšující výkony Lm/W - Kvalitní komponenty a trvanlivé provedení, IP65, životnost až h.

3 PREZENTACE SPOLEČNOSTI AAA LUX (Triple A Lighting)

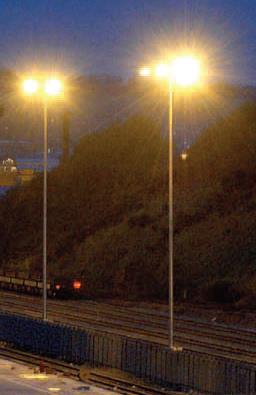

4 Tři možnosti / koncepce osvětlení Vysokotlaká sodíková výbojka Výhody: - Nejvyšší účinnost (u výbojek) Nevýhody: - Oranžová barva světla - Špatné rozlišení barev - Nižší kontrast z hlediska světlených zdrojů Metal-halogenidová výbojka Výhody: - Vysoká účinnost - Dobré barevné podání světla Nevýhody: - Nižší životnost - Vyšší spotřeba (Kč/Watt) LED Výhody: - Vysoký a stále rostoucí výkon (lm/w) - Výborné barevné podání - Velmi dlouhá životnost Nevýhody: - Zatím poměrně vysoká pořizovací cena

5 Index podání barev - Ra Sodíkové osvětlení do 25 Metal-halogenidové osvětlení 60 až 90 LED osvětlení od 70 až 80

6 Porovnání křivek poklesu světelného zdroje 1000W -2000W Pokles světelného toku u sodíkové výbojky Pokles světelného toku u metal-halogenidové výbojky Pokles světleného toku u LED zdrojů Index životnosti u sodíkové výbojky Index životnosti u metalhalogenidové výbojky

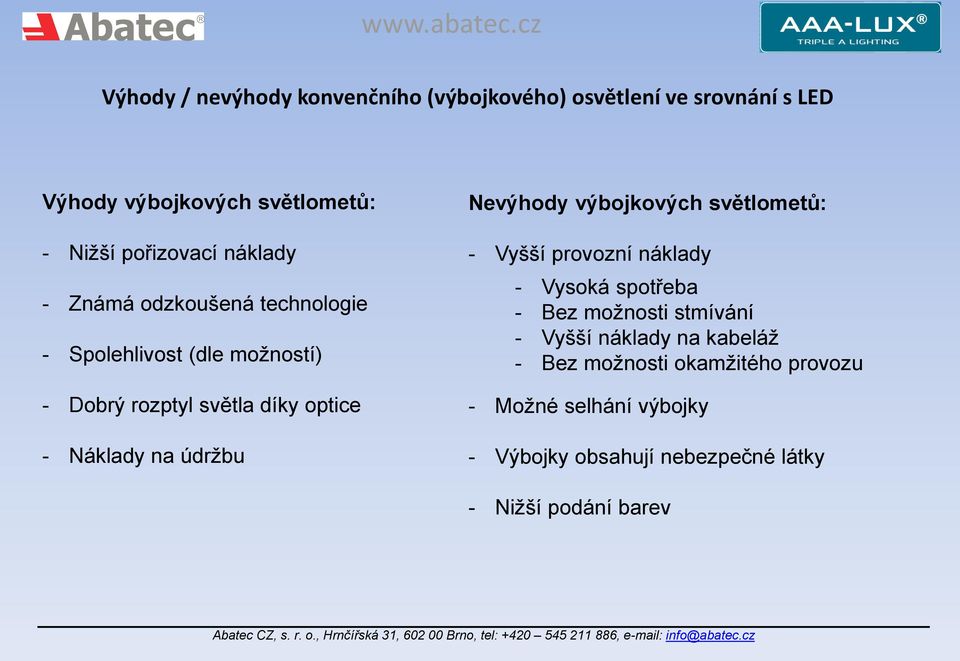

7 Výhody / nevýhody konvenčního (výbojkového) osvětlení ve srovnání s LED Výhody výbojkových světlometů: - Nižší pořizovací náklady - Známá odzkoušená technologie - Spolehlivost (dle možností) - Dobrý rozptyl světla díky optice - Náklady na údržbu Nevýhody výbojkových světlometů: - Vyšší provozní náklady - Vysoká spotřeba - Bez možnosti stmívání - Vyšší náklady na kabeláž - Bez možnosti okamžitého provozu - Možné selhání výbojky - Výbojky obsahují nebezpečné látky - Nižší podání barev

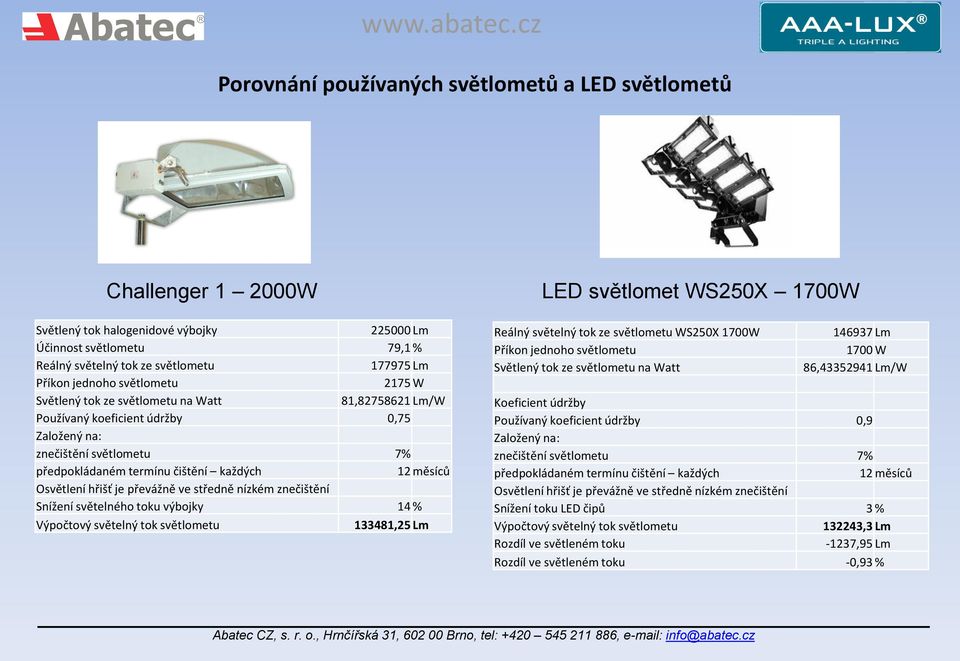

8 Porovnání používaných světlometů a LED světlometů Challenger W Světlený tok halogenidové výbojky Lm Účinnost světlometu 79,1 % Reálný světelný tok ze světlometu Lm Příkon jednoho světlometu 2175 W Světlený tok ze světlometu na Watt 81, Lm/W Používaný koeficient údržby 0,75 Založený na: znečištění světlometu 7% předpokládaném termínu čištění každých 12 měsíců Osvětlení hřišť je převážně ve středně nízkém znečištění Snížení světelného toku výbojky 14 % Výpočtový světelný tok světlometu ,25 Lm LED světlomet WS250X 1700W Reálný světelný tok ze světlometu WS250X 1700W Příkon jednoho světlometu Světlený tok ze světlometu na Watt Lm 1700 W 86, Lm/W Koeficient údržby Používaný koeficient údržby 0,9 Založený na: znečištění světlometu 7% předpokládaném termínu čištění každých 12 měsíců Osvětlení hřišť je převážně ve středně nízkém znečištění Snížení toku LED čipů 3 % Výpočtový světelný tok světlometu ,3 Lm Rozdíl ve světleném toku -1237,95 Lm Rozdíl ve světleném toku -0,93 %

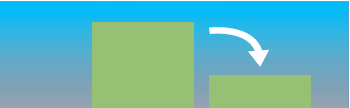

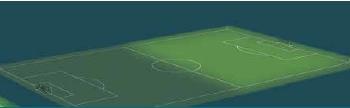

9 Šest důvodů proč použít LED osvětlení od firmy AAA-LUX 1. Lepší kvalita světla 2. Snadná náhrada 3. Jednoduché řízení AAA-LUX vysoce výkonné LED světlomety vytváří podstatně lepší a rovnoměrnější osvětlení a zároveň s barevným poddáním blížící se dennímu osvětlení. To zvyšuje ostražitost a dřívější pozorovatelnost pohybujících se objektů. Hmotnost, rozměry a návětrná plocha jsou již velmi podobné běžným výbojkovým světlometům. Světlomety AAA-LUX mohou být čistě nahrazeny za současně používané světlomety bez dodatečných nákladů na kabeláž nebo nových stožárů. Bezdrátová komunikace mezi světlomety a řídící jednotkou umožňuje umístění uživatelského rozhraní kdekoliv je to potřebné. Ovládání přes astronomické hodiny, pohybová čidla nebo on-line systém může být velmi snadno zahrnut. 4. Účinné osvětlení 5. Příležitost pro úspory 6. Flexibilní spínání AAA-LUX LED světlometů umožňují přesné zaměření, bez nežádoucího osvětlování okolí, to znamená maximum světla jen pro požadované plochy bez světelného znečištění ploch, které mají zůstávat neosvětleny (blízká obydlí) Spotřeba LED světlometů může být snadno regulována bez vlivu rovnoměrnost a kvalitu osvětlení. Jestliže je připojen řídící systém LCMS pak další energetické úspory mohou být dosaženy díky flexibilnímu systému spínání AAA-LUX LED světlomety poskytují požadovanou kvalitu osvětlení okamžitě. Světlomety mohou být stmívány nebo spínány dle potřeby a požadavků tolikrát kolikrát je to třeba, bez čekání několika minut na chládnutí a opětovné startování výbojek bez ztráty kvality a pružnosti.

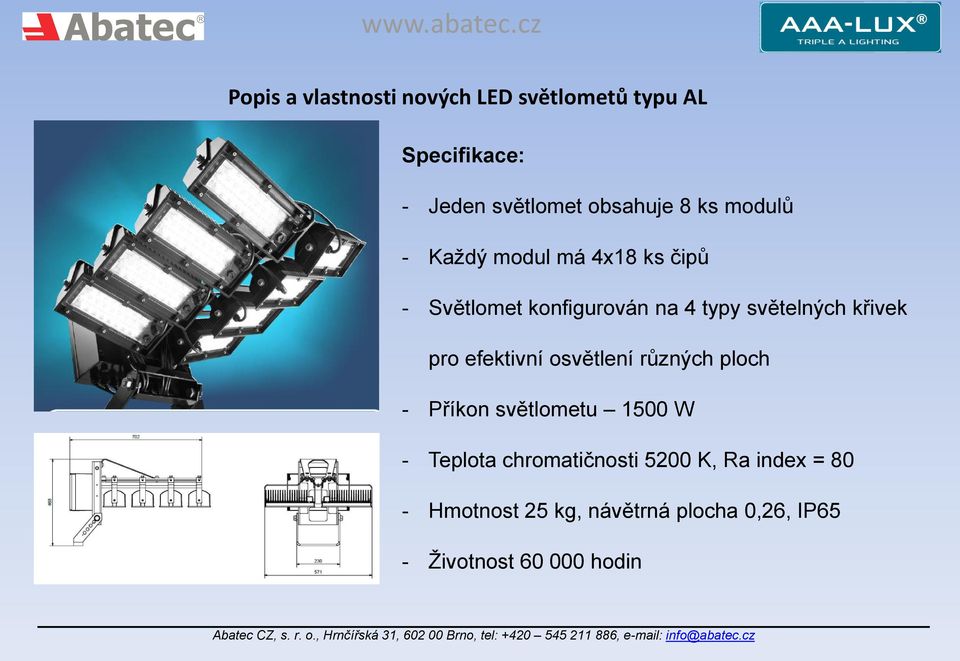

10 Popis a vlastnosti nových LED světlometů typu AL Specifikace: - Jeden světlomet obsahuje 8 ks modulů - Každý modul má 4x18 ks čipů - Světlomet konfigurován na 4 typy světelných křivek pro efektivní osvětlení různých ploch - Příkon světlometu 1500 W - Teplota chromatičnosti 5200 K, Ra index = 80 - Hmotnost 25 kg, návětrná plocha 0,26, IP65 - Životnost hodin

11 Typy světelných charakteristik LED světlometů AL AL 60 AL 90 AL 180 AL 360

12 Výhody LED světlometů Vlastnosti Lepší kvalita světla Vynikající barevné podání Zlepšená rovnoměrnost osvětlení Bezproblémová náhrada za současné osvětlení (retrofit) Napojení na 400V (dvě fáze stejně jako výbojky) Srovnatelná velikost a hmotnost Možnost bezdrátového ovládání LCMS Možnost centrálního dohledu a ovládání Jednoduchost v instalaci senzorů do kteréhokoliv svítidla Výhody Bezpečnější práce - s pocitem jako pod denním osvětlením Lepší kontrast překážek Světlomety stejné jako doposud používané, připevnitelné přímo na existující stožáry Žádné další náklady na montáž Široké možnosti ovládání Kontrola a možnost ovládání spotřeby energie Možnost stmívání a nastavení hladin dle požadavků Významná energetická úspora Svítí okamžitě bez čekání na nažhavení Osvětlení může být zapnuto později, těsně před zahájením aktivit na pracovišti Ovládání z jakéhokoliv vzdáleného místa Adekvátní doba návratnosti Založeno na snížené spotřebě el. energie Možnost stmívání a nastavení hladin dle požadavků Stmívání také snižuje spotřebu energie Dlouhá doba životnosti Vysoká účinnost optiky Dobu návratnosti pomáhá také snížit kratší doba nasvícení Žádné náklady na výměnu výbojek Je třeba méně energie pro osvětlení na stejnou hladinu Osvětluje se jen to co je třeba Omezení rušivého světla LED jsou provozovány s elektronickými předřadníky Účinnost vyšší než 95% (účiník cos ϕ nad 0,95)

13 Návratnost nákladů LED osvětlení SŽDC Návratnost investice - náhrada výbojek NAV 1000W za LED Zakázka: Kolejiště 3ks Současný stav LED AREALUX počet svítidel [kw] Celkem [kw] Počet LED [kw] Celkem [kw] Intenzita osvětlení 20 lux 5 1,1 5,5 3 1,5 4,5 Průměrný počet provozních hodin za rok Cena za kwh 2500 hodin 3,50 Kč pozn.: náklady na energie každoročně rostou Současný stav Celkem kwh ,00 LED Celkem kwh ,00 bez stmívání včetně stmívání Úspora nákladů 8 750,00 za rok ,25 za rok, s použitím LMCS Úspora el. energie 18,18% za rok 77% za rok, s použitím LMCS CO2 (625g na kwh) 1562,5 kg 6617,1875 kg

14 Návratnost nákladů LED osvětlení Shrnutí Investiční náklady ex VAT incl VAT svítidla AERALUX , ,00 Rozvaděč a spotřební materiál 0,00 0,00 Light Control Management System , ,00 řídící jednotka včetně touchscreenu Celkové náklady , ,00 Odpočet za pořízení technicky stejných světlometů, jako se nahrazují , ,00 Nové, stejný světlomet Kč/ks Celkové investiční náklady , , ,00 bez stmívání 0,00 VAT údržba a náklady na výměnu výbojek během 15let provozu 2 666, ,67 21,0% 0,00 včetně stmívání , ,06 Roční úspora , ,73 Návratnost investice 7,05 7,05 let životnost AERALUX hodin 15 let Náklady na výměnu světlometů nejsou zahrnuty, protože jsou stejné pro obě řešení Úspora energie: Proč 77%? > Při plném výkonu: 32% > Ztlumení na 20 lux, 10% úrověň stmívání, 50% provozní doby: 5% > Ztlumení na 5 lux, 80% úroveň stmívání, 50% provozní doby: 40%

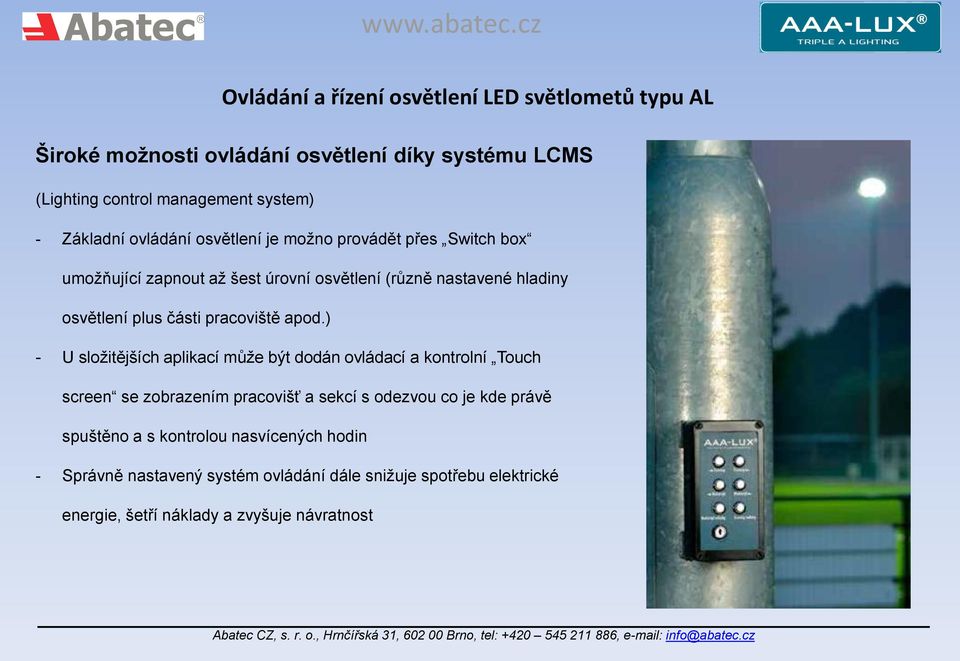

15 Ovládání a řízení osvětlení LED světlometů typu AL Široké možnosti ovládání osvětlení díky systému LCMS (Lighting control management system) - Základní ovládání osvětlení je možno provádět přes Switch box umožňující zapnout až šest úrovní osvětlení (různě nastavené hladiny osvětlení plus části pracoviště apod.) - U složitějších aplikací může být dodán ovládací a kontrolní Touch screen se zobrazením pracovišť a sekcí s odezvou co je kde právě spuštěno a s kontrolou nasvícených hodin - Správně nastavený systém ovládání dále snižuje spotřebu elektrické energie, šetří náklady a zvyšuje návratnost

16 Možnosti ovládání a řízení osvětlení LED světlometů typu AL Komunikace mezi řídícím boxem a světlometem je prováděna přes bezdrátovou komunikaci pomocí LEDxLINK protokolu

17 Ovládání a řízení osvětlení LED světlometů typu AL pomocí dotekové obrazovky - Doteková obrazovka v odolném průmyslovém provedení - Umístění je obvykle v dispečinku, či jinde v zázemí - Rozměr úhlopříčka 15,6 palce, kapacitivní display - Software uložen na řídící jednotce (control box) včetně mapy rozložení pracoviště - Dotekem příslušného symbolu pracoviště je možno jej ovládat v před-definovaných nastaveních - VESA 100mm držák na zeď - Rozlišení 1366x768 pixel - Jas 300 Cd/m2 - Pozorovací úhel 160 / 170 K ovládání je možno rovněž použít mobilní zařízení (smart telefon či tablet s bezdrátovým připojením)

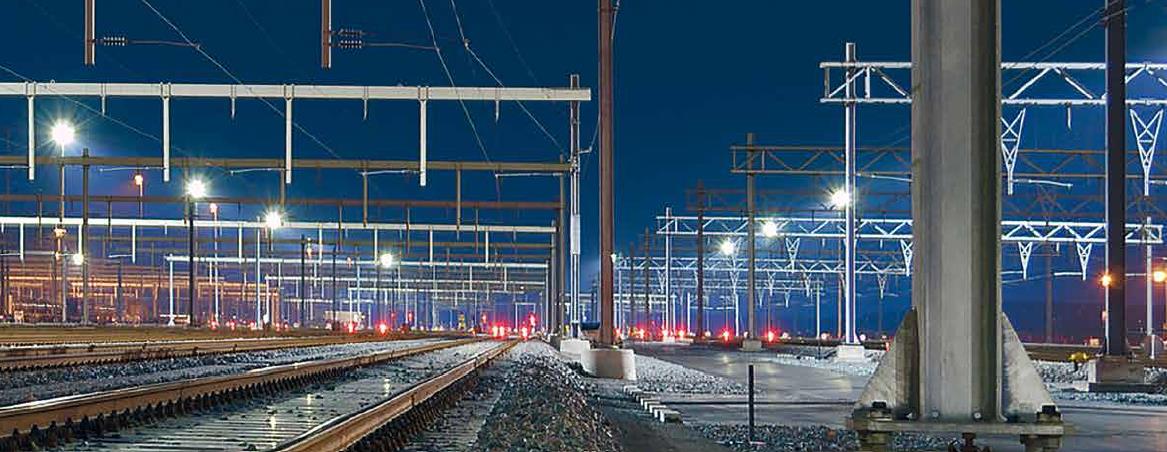

18 Ukázky instalací LED osvětlení průmyslových aplikací reference AAA-LUX Železniční terminál Maasvlakte II, Rotterdam 21ks stožárů výšky 20m, osazeno celkem 42ks AL90, intenzita 15Lx, rovnoměrnost 0,3; LCMS

19 Realizovaný projekt - Železniční seřadiště Maasvlakte II. přístav Rotterdam Požadavek na minimální údržbu Společnost, která provozuje železniční seřadiště Maasvlakte II v rotterdamském přístavu zvolila osvětlovací technologii AAA-LUX LED, jelikož splňuje náročná kritéria, jako je ovládání osvětlení dálkově a potřeba minimální údržby. Nové železniční seřadiště v rotterdamském přístavu představuje důležitý objekt mezinárodního ekonomického významu. Každý den jsou zde transportovány stovky nákladních kontejnerů z a na mnoho lodí, které zde kotví. Pohyb kontejnerů zde probíhá ať je den, či noc. Bezpečnost a ekonomické aspekty byly základními kritérii při výběru řešení osvětlení, upozorňuje Tei Ickenroth z poradenské společnosti Infra Engineering BV. Bezpečnost, protože strojvůdci přijíždí na dobře osvětlené seřadiště prakticky ze tmy. Nemohou být oslněni, ale musí okamžitě vidět své okolí. A protože při jakékoli údržbě musí být seřadiště kompletně uzavřeno, management také požadoval osvětlení, které vyžaduje tak málo údržby, jak je to jen možné. Ekonomický dopad v případě, že je seřadiště uzavřeno, je obrovský. Z tohoto důvodu jsme doporučili vlastníkům řešení pomocí LED osvětlení. Nejnovější generace LED svítidel je konstruována, aby zajistila nejméně osvětlovacích hodin. Svítidla nemusejí být nahrazována tak často jako běžné světlomety. A co je nejdůležitější, inteligentní řídící systém osvětlení, jímž jsou světlomety AAA-LUX vybaveny, dovoluje jejich ovládání a údržbu na dálku. Kompletní zařízení komunikuje bezdrátově s centrální řídící jednotkou. Pracovníci údržby mohou nastavit hladiny osvětlení a seřizovat jednotlivá svítidla přes počítač v centrální kontrolní věži. To, že je seřadiště v provozu více hodin ročně, má pozitivní dopad ne evropskou i mezinárodní ekonomiku. A pracovníci údržby již nepotřebují mít připraveny speciální dopravní prostředky a zařízení pro údržbové práce, dodává Ickenroth. A co je ještě důležitější, v minulosti mohlo trvat udělení souhlasu pro vstup na seřadiště až tři měsíce. Za tuto dobu mohla hladina osvětlení na seřadišti klesnout pod nominální hodnotu. Vzhledem k tomu, že nyní může být údržba provedena okamžitě, dosahujeme časové úspory až 50%. Prokazatelný úspěch Výběr AAA-LUXu jako dodavatele pro tento projekt byl jasný od počátku, říká Ickenroth. LED technologie nabírá na síle, což dokazuje množství firem, které vstupují na trh. Ale pouze několik společností má vědomosti a zkušenosti na takové úrovni, jako AAA-LUX, aby byli schopni dodat tak náročný projekt, jako je ten v rotterdamském přístavu.

20 Ukázky instalací LED osvětlení průmyslových aplikací reference AAA-LUX Přístavní terminál v Amsterdamu Rietlanden Coal Terminal 8 stožárů výšky 45m, každý osazen 6ks AL60, intenzita 40Lx, rovnoměrnost 0,4; LCMS

21 Ukázky instalací LED osvětlení průmyslových aplikací reference AAA-LUX Letiště Schiphol Amsterdam 8 stožárů výšky 45m, 4ks stožárů 25m osazeno celkem 5ks AL90, intenzita 25Lx, rovnoměrnost 0,25; switchbox

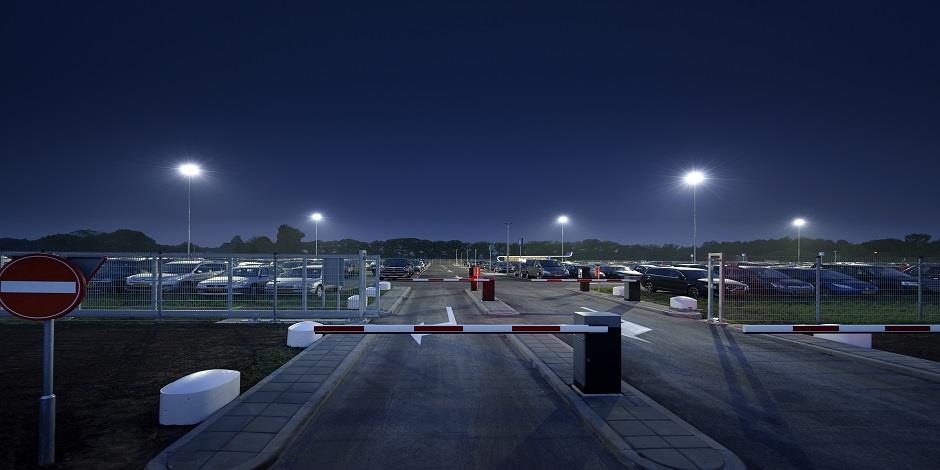

22 Ukázky instalací LED osvětlení průmyslových aplikací reference AAA-LUX Parkoviště na letišti Eindhoven - 6ks stožárů výšky 15m, osazeno celkem 6ks AL360, intenzita 20Lx, rovnoměrnost 0,25; LCMS

23 Ukázky instalací LED osvětlení sportovišť reference AAA-LUX FC HOOGSTRATEN 2013 Belgie intenzita 400Lx 40 ks světlometů WS250

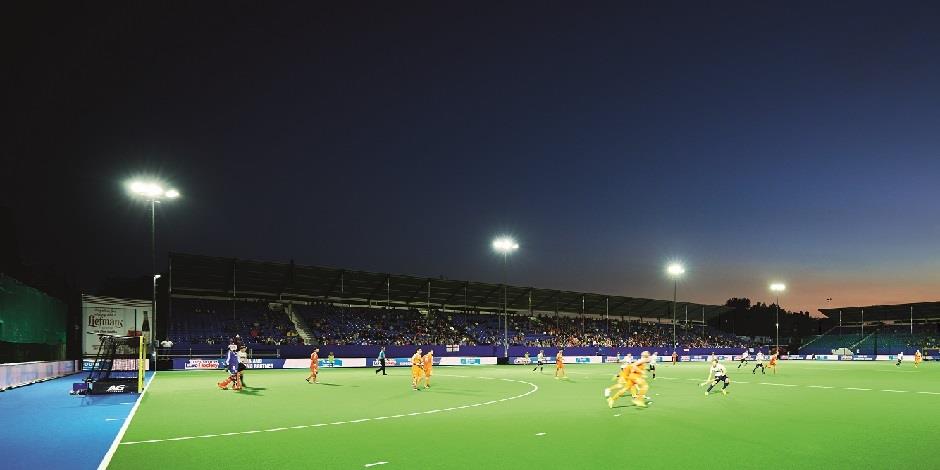

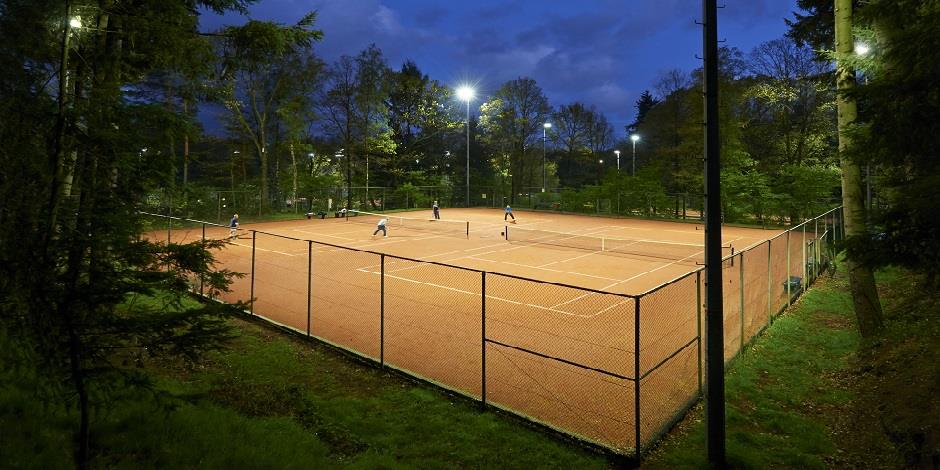

24 Ukázky instalací LED osvětlení sportovišť reference AAA-LUX BOOM Belgie HC Braxgata class I. - 24ks světlometů WS250/WS200 Abatec CZ, s. r. o., Hrnčířská 31, Brno, tel: , fax: , info@abatec.cz
