1 Ka t a l og2014 L E Ds v ídl a L E Dpa nel y L E Dpř í s l uš ens t v í

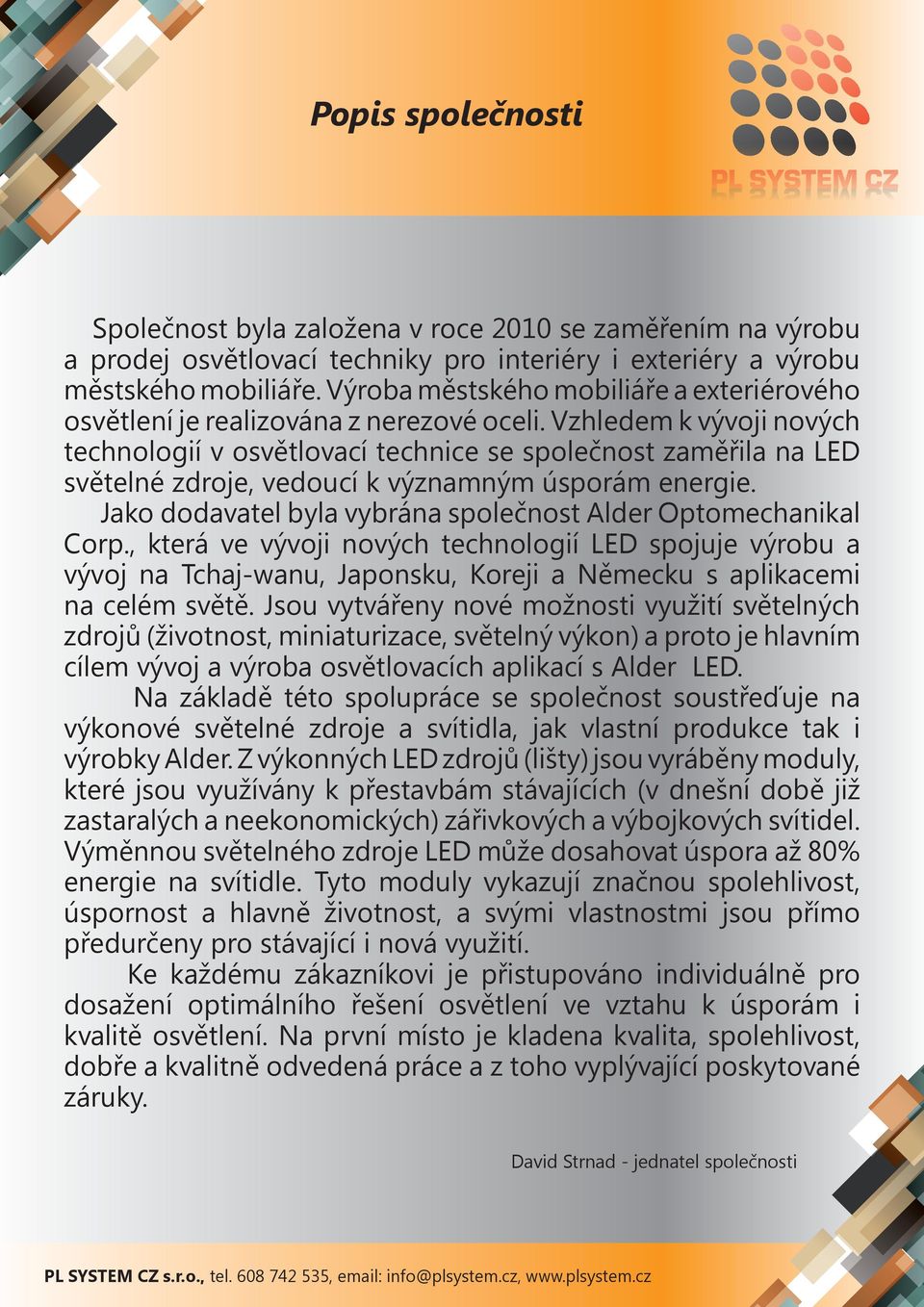

2 Popis společnosti Společnost byla založena v roce 2010 se zaměřením na výrobu a prodej osvětlovací techniky pro interiéry i exteriéry a výrobu městského mobiliáře. Výroba městského mobiliáře a exteriérového osvětlení je realizována z nerezové oceli. Vzhledem k vývoji nových technologií v osvětlovací technice se společnost zaměřila na LED světelné zdroje, vedoucí k významným úsporám energie. Jako dodavatel byla vybrána společnost Alder Optomechanikal Corp., která ve vývoji nových technologií LED spojuje výrobu a vývoj na Tchaj-wanu, Japonsku, Koreji a Německu s aplikacemi na celém světě. Jsou vytvářeny nové možnosti využití světelných zdrojů (životnost, miniaturizace, světelný výkon) a proto je hlavním cílem vývoj a výroba osvětlovacích aplikací s Alder LED. Na základě této spolupráce se společnost soustřeďuje na výkonové světelné zdroje a svítidla, jak vlastní produkce tak i výrobky Alder. Z výkonných LED zdrojů (lišty) jsou vyráběny moduly, které jsou využívány k přestavbám stávajících (v dnešní době již zastaralých a neekonomických) zářivkových a výbojkových svítidel. Výměnnou světelného zdroje LED může dosahovat úspora až 80% energie na svítidle. Tyto moduly vykazují značnou spolehlivost, úspornost a hlavně životnost, a svými vlastnostmi jsou přímo předurčeny pro stávající i nová využití. Ke každému zákazníkovi je přistupováno individuálně pro dosažení optimálního řešení osvětlení ve vztahu k úsporám i kvalitě osvětlení. Na první místo je kladena kvalita, spolehlivost, dobře a kvalitně odvedená práce a z toho vyplývající poskytované záruky. David Strnad - jednatel společnosti

3 Odborné výrazy pro každého LED Světlo-vyzařující dioda LED (Light Emitting Diode) je elektronická polovodičová součástka Bílé světlo lze pomocí LED vytvořit dvěma způsoby: 1. Červená, zelená a modrá dioda (RGB) se propojí. 2. Modře svítící LED-Chip se pokryje fluorescenční barevnou vrstvou. Modré světlo podnítí konvertor světla a bílé světlo vzniká jako složená barva. Index reprodukce barev (Color randering index) CRI > 90 Při nasvícení objektu různými barvami světla dochází ke změně barvy nasvíceného objektu. Za tímto efektem stojí vlastnost reprodukce barev daného zdroje světla. Index reprodukce barev udává, nakolik je světelný zdroj podobný přirozenému světlu (slunci). Lux (lx) - Latinský výraz pro světlo. Lux (lx) je jednotkou osvětlenosti. Je to osvětlení způsobené světelným tokem 1lm dopadajícím na plochu 1m2. Lumen (lm) - Latinský výraz pro světlo, lesk, třpyt. Lumen je hlavní jednotka světelného toku, který je jednou z vedlejších fyzikálních jednotek soustavy SI. Lumen je definován jako světelný tok vyzařovaný do prostoru úhlem 1 steradiánu bodovým zdrojem, jehož svítivost je ve všech směrech 1 kandela. Kandela (cd) /angl. candela/ - Latinský výraz pro svíčku. Kandela je jednotkou svítivosti. Obyčejná žárovka 100W má přibližně 120cd. Technologie Power-LED Vývoj nové generace LED, které (mimo jiné) mají nahradit konvenční osvětlovací prostředky. Jas Hlavní jednotkou je kandela na čtverečný metr (cd/m2). Kandela na čtverečný metr je jas zdroje, jehož svítivost na 1 čtverečný metr zdánlivé plochy zdroje je rovna 1 kandele; zdánlivou plochou se přitom rozumí obsah průmětu skutečné plochy do roviny kolmé ke směru záření. Příklady: - středně jasná obloha: 8000 cd/m2 - matná žárovka 60W: cd/m2 - T8 studeně bílá zářivka: cd/m2

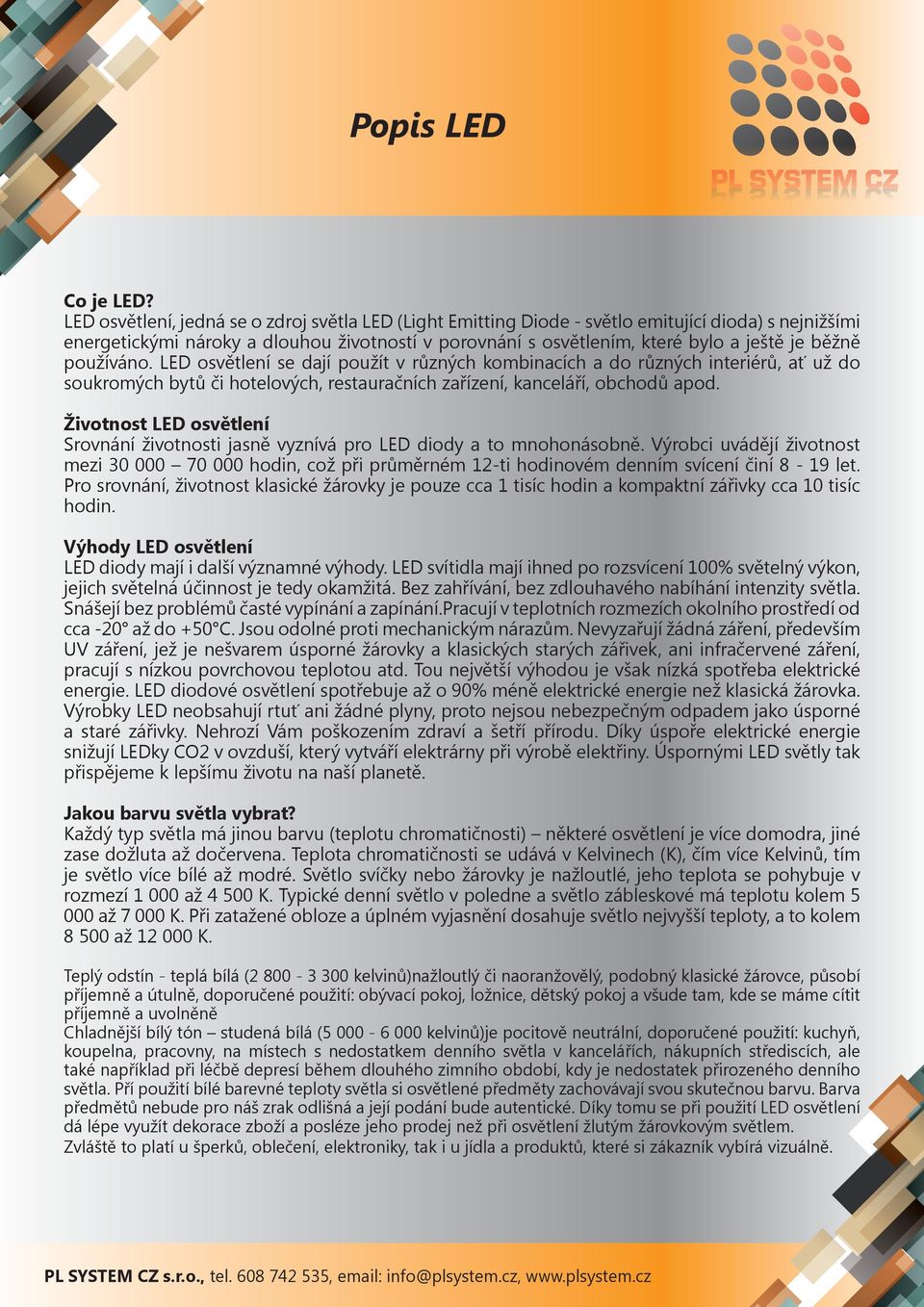

4 Popis LED Co je LED? LED osvětlení, jedná se o zdroj světla LED (Light Emitting Diode - světlo emitující dioda) s nejnižšími energetickými nároky a dlouhou životností v porovnání s osvětlením, které bylo a ještě je běžně používáno. LED osvětlení se dají použít v různých kombinacích a do různých interiérů, ať už do soukromých bytů či hotelových, restauračních zařízení, kanceláří, obchodů apod. Životnost LED osvětlení Srovnání životnosti jasně vyznívá pro LED diody a to mnohonásobně. Výrobci uvádějí životnost mezi hodin, což při průměrném 12-ti hodinovém denním svícení činí 8-19 let. Pro srovnání, životnost klasické žárovky je pouze cca 1 tisíc hodin a kompaktní zářivky cca 10 tisíc hodin. Výhody LED osvětlení LED diody mají i další významné výhody. LED svítidla mají ihned po rozsvícení 100% světelný výkon, jejich světelná účinnost je tedy okamžitá. Bez zahřívání, bez zdlouhavého nabíhání intenzity světla. Snášejí bez problémů časté vypínání a zapínání.pracují v teplotních rozmezích okolního prostředí od cca -20 až do +50 C. Jsou odolné proti mechanickým nárazům. Nevyzařují žádná záření, především UV záření, jež je nešvarem úsporné žárovky a klasických starých zářivek, ani infračervené záření, pracují s nízkou povrchovou teplotou atd. Tou největší výhodou je však nízká spotřeba elektrické energie. LED diodové osvětlení spotřebuje až o 90% méně elektrické energie než klasická žárovka. Výrobky LED neobsahují rtuť ani žádné plyny, proto nejsou nebezpečným odpadem jako úsporné a staré zářivky. Nehrozí Vám poškozením zdraví a šetří přírodu. Díky úspoře elektrické energie snižují LEDky CO2 v ovzduší, který vytváří elektrárny při výrobě elektřiny. Úspornými LED světly tak přispějeme k lepšímu životu na naší planetě. Jakou barvu světla vybrat? Každý typ světla má jinou barvu (teplotu chromatičnosti) některé osvětlení je více domodra, jiné zase dožluta až dočervena. Teplota chromatičnosti se udává v Kelvinech (K), čím více Kelvinů, tím je světlo více bílé až modré. Světlo svíčky nebo žárovky je nažloutlé, jeho teplota se pohybuje v rozmezí až K. Typické denní světlo v poledne a světlo zábleskové má teplotu kolem až K. Při zatažené obloze a úplném vyjasnění dosahuje světlo nejvyšší teploty, a to kolem až K. Teplý odstín - teplá bílá ( kelvinů)nažloutlý či naoranžovělý, podobný klasické žárovce, působí příjemně a útulně, doporučené použití: obývací pokoj, ložnice, dětský pokoj a všude tam, kde se máme cítit příjemně a uvolněně Chladnější bílý tón studená bílá ( kelvinů)je pocitově neutrální, doporučené použití: kuchyň, koupelna, pracovny, na místech s nedostatkem denního světla v kancelářích, nákupních střediscích, ale také například při léčbě depresí během dlouhého zimního období, kdy je nedostatek přirozeného denního světla. Pří použití bílé barevné teploty světla si osvětlené předměty zachovávají svou skutečnou barvu. Barva předmětů nebude pro náš zrak odlišná a její podání bude autentické. Díky tomu se při použití LED osvětlení dá lépe využít dekorace zboží a posléze jeho prodej než při osvětlení žlutým žárovkovým světlem. Zvláště to platí u šperků, oblečení, elektroniky, tak i u jídla a produktů, které si zákazník vybírá vizuálně.

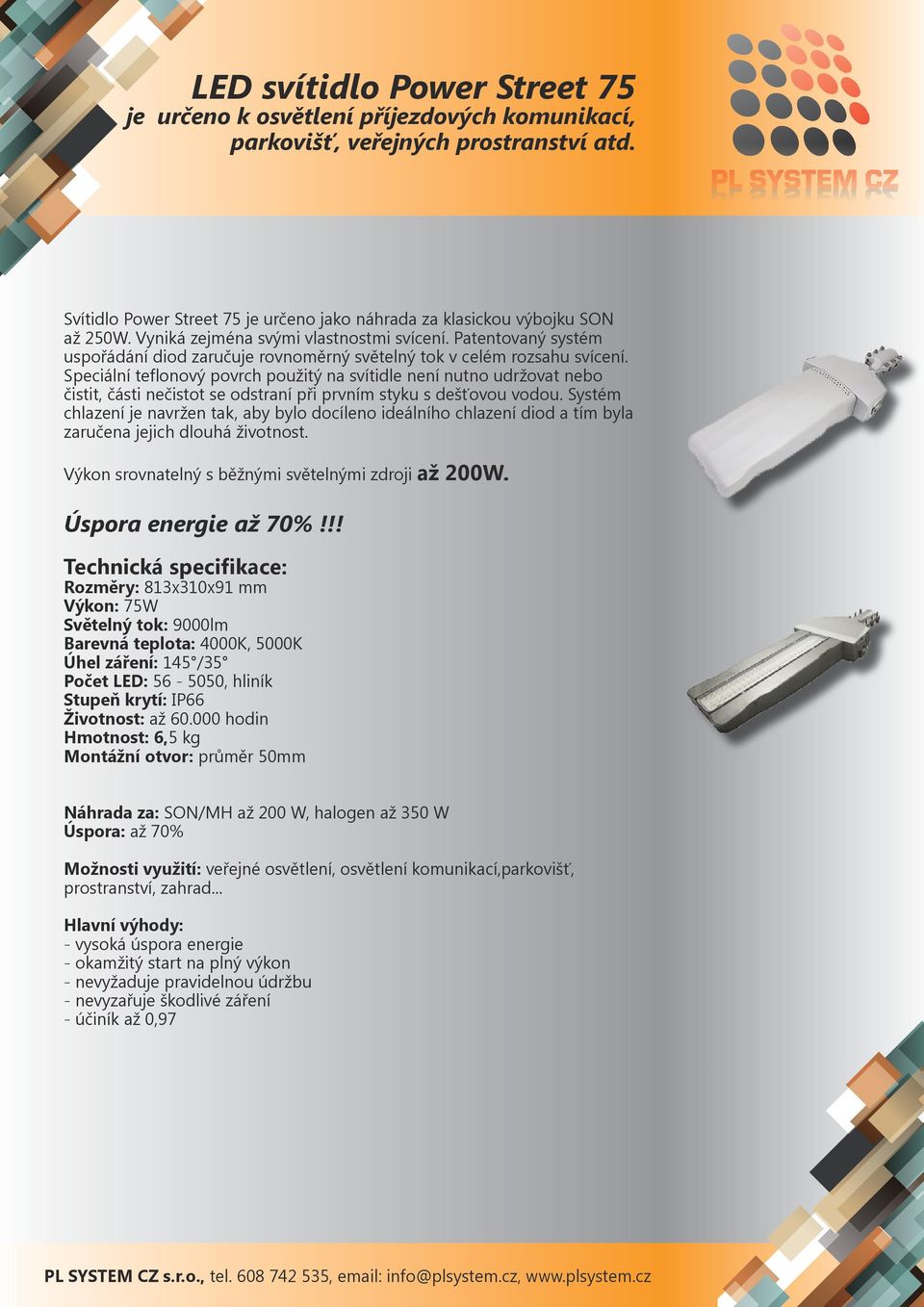

5 LED svítidlo Power Street 75 je určeno k osvětlení příjezdových komunikací, parkovišť, veřejných prostranství atd. Svítidlo Power Street 75 je určeno jako náhrada za klasickou výbojku SON až 250W. Vyniká zejména svými vlastnostmi svícení. Patentovaný systém uspořádání diod zaručuje rovnoměrný světelný tok v celém rozsahu svícení. Speciální teflonový povrch použitý na svítidle není nutno udržovat nebo čistit, části nečistot se odstraní při prvním styku s dešťovou vodou. Systém chlazení je navržen tak, aby bylo docíleno ideálního chlazení diod a tím byla zaručena jejich dlouhá životnost. Výkon srovnatelný s běžnými světelnými zdroji až 200W. Úspora energie až 70%!!! Rozměry: 813x310x91 mm Výkon: 75W Světelný tok: 9000lm Barevná teplota: 4000K, 5000K Úhel záření: 145 /35 Počet LED: , hliník Stupeň krytí: IP66 Životnost: až hodin Hmotnost: 6,5 kg Montážní otvor: průměr 50mm Náhrada za: SON/MH až 200 W, halogen až 350 W Úspora: až 70% Možnosti využití: veřejné osvětlení, osvětlení komunikací,parkovišť, prostranství, zahrad... - účiník až 0,97

6 LED svítidlo Street Power 115 je určeno k osvětlení příjezdových komunikací, parkovišť, veřejných prostranství atd. Svítidlo Street Power 115 je určeno jako náhrada za klasickou výbojku SON až 400W. Vyniká zejména svými vlastnostmi svícení. Patentovaný systém uspořádání diod zaručuje rovnoměrný světelný tok v celém rozsahu svícení. Speciální teflonový povrch použitý na svítidle není nutno udržovat nebo čistit, části nečistot se odstraní při prvním styku s dešťovou vodou. Systém chlazení je navržen tak, aby bylo docíleno ideálního chlazení diod a tím byla zaručena jejich dlouhá životnost. Díky své výjimečné svítivosti se řadí poměrem výkon/cena k tomu nejlepšímu, co lze v této oblasti nabídnout. Výkon srovnatelný s běžnými světelnými zdroji až 400W. Úspora energie až 70%!!! Rozměry: 813x310x91mm Výkon: 115W Světelný tok: lm Barevná teplota: 4000K, 5000K Úhel záření: 145 /35 Počet LED: hliník Stupeň krytí: IP66 Životnost: až hodin Hmotnost: 6,5 kg Montážní otvor: průměr 50mm Náhrada za: SON/MH až 400 W, halogen až 1000 W Úspora: až 70% Certifikáty: VDE, ROHS, CE Možnosti využití: veřejné osvětlení, osvětlení komunikací,parkovišť, prostranství, zahrad... - účiník až 0,97

7 LED svítidlo Street Power 195 je určeno k osvětlení víceproudých komunikací, parkovišť, veřejných prostranství atd. Svítidlo Street Power 195 je určeno jako náhrada za klasickou výbojku SON až 600W. Vyniká zejména svými vlastnostmi svícení. Patentovaný systém uspořádání diod zaručuje rovnoměrný světelný tok v celém rozsahu svícení. Speciální teflonový povrch použitý na svítidle není nutno udržovat nebo čistit, části nečistot se odstraní při prvním styku s dešťovou vodou. Systém chlazení je navržen tak, aby bylo docíleno ideálního chlazení diod a tím byla zaručena jejich dlouhá životnost. Díky své vyjímečné svítivosti se řadí poměrem výkon/cena k tomu nejlepšímu, co lze v této oblasti nabídnout. Výkon srovnatelný s běžnými světelnými zdroji až 600W. Úspora energie až 80%!!! Rozměry: 813x310x91 mm Výkon: 195W Světelný tok: lm Barevná teplota: 4000K, 5000K Úhel záření: 145 /35 Počet LED: hliník Stupeň krytí: IP66 Životnost: až hodin Hmotnost: 8 kg Montážní otvor: průměr 50mm Náhrada za: SON/MH až 600 W, halogen až 2000 W Úspora: až 80% Certifikáty: VDE, ROHS, CE Možnosti využití: veřejné osvětlení, osvětlení komunikací,parkovišť, prostranství, zahrad... - účiník až 0,97

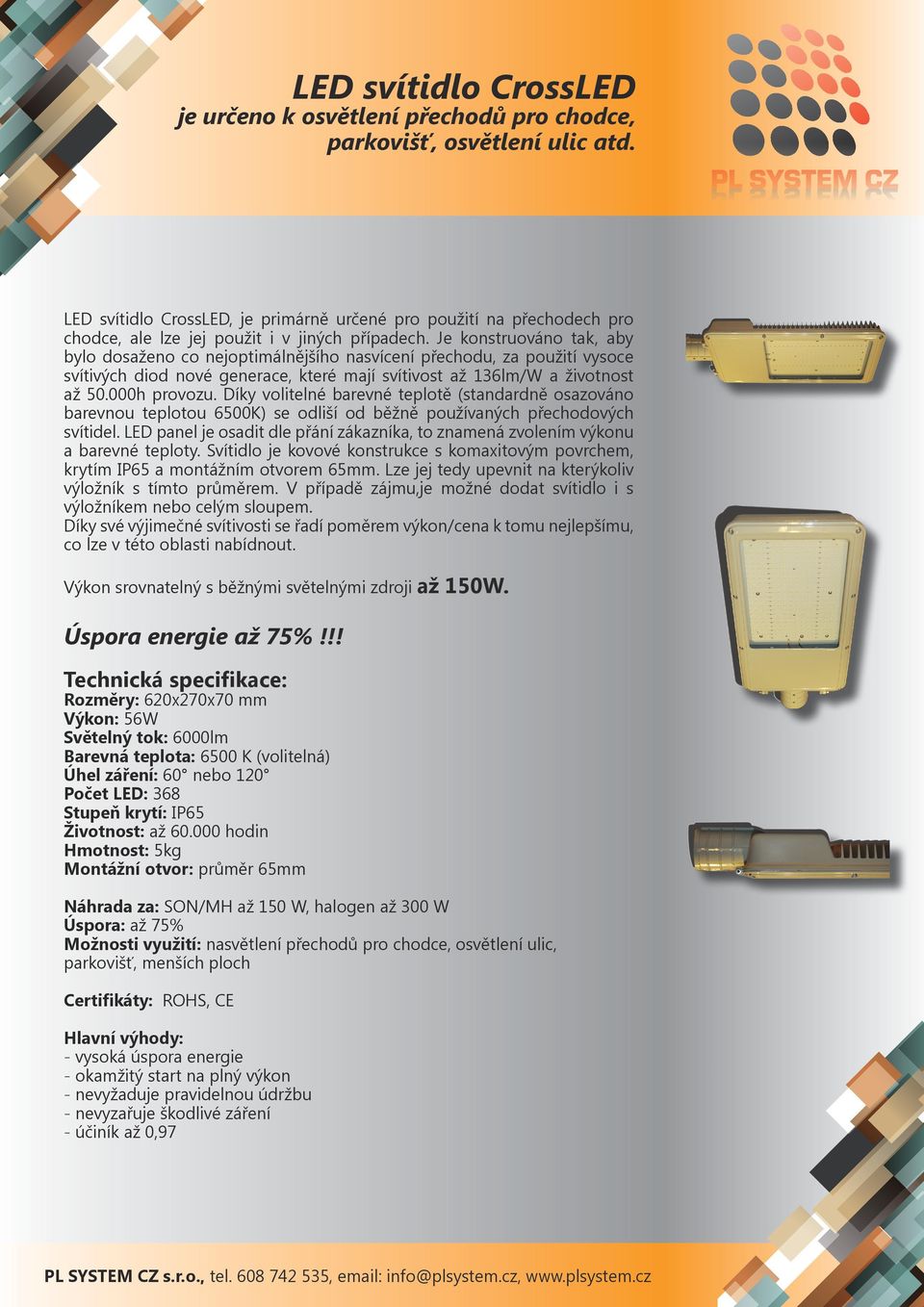

8 LED svítidlo CrossLED je určeno k osvětlení přechodů pro chodce, parkovišť, osvětlení ulic atd. LED svítidlo CrossLED, je primárně určené pro použití na přechodech pro chodce, ale lze jej použit i v jiných případech. Je konstruováno tak, aby bylo dosaženo co nejoptimálnějšího nasvícení přechodu, za použití vysoce svítivých diod nové generace, které mají svítivost až 136lm/W a životnost až h provozu. Díky volitelné barevné teplotě (standardně osazováno barevnou teplotou 6500K) se odliší od běžně používaných přechodových svítidel. LED panel je osadit dle přání zákazníka, to znamená zvolením výkonu a barevné teploty. Svítidlo je kovové konstrukce s komaxitovým povrchem, krytím IP65 a montážním otvorem 65mm. Lze jej tedy upevnit na kterýkoliv výložník s tímto průměrem. V případě zájmu,je možné dodat svítidlo i s výložníkem nebo celým sloupem. Díky své výjimečné svítivosti se řadí poměrem výkon/cena k tomu nejlepšímu, co lze v této oblasti nabídnout. Výkon srovnatelný s běžnými světelnými zdroji až 150W. Úspora energie až 75%!!! Rozměry: 620x270x70 mm Výkon: 56W Světelný tok: 6000lm Barevná teplota: 6500 K (volitelná) Úhel záření: 60 nebo 120 Počet LED: 368 Stupeň krytí: IP65 Životnost: až hodin Hmotnost: 5kg Montážní otvor: průměr 65mm Náhrada za: SON/MH až 150 W, halogen až 300 W Úspora: až 75% Možnosti využití: nasvětlení přechodů pro chodce, osvětlení ulic, parkovišť, menších ploch Certifikáty: ROHS, CE - účiník až 0,97

9 LED reflektor ARENA je určen k osvětlení výrobních hal, skladů, sportovních hal, velkých ploch atd. Halový LED reflektor ARENA je určen jako náhrada za klasickou výbojku SON nebo MH až 400W. Vyniká zejména svými vlastnostmi svícení za nízké náklady. Systém uspořádání diod zaručuje rovnoměrný světelný tok v celém rozsahu svícení. Speciální teflonový povrch použitý na svítidle není nutno udržovat nebo čistit. Systém chlazení je navržen tak, aby bylo docíleno ideálního chlazení diod a tím byla zaručena jejich dlouhá životnost. LED reflektor Arena se vyrábí ve 2 variantách úhlu svícení 60 (pro vysoké haly, skaldy s chodbami, sportovní haly) a 120 (pro osvícení velkých ploch). Výkon srovnatelný s běžnými světelnými zdroji až 400W. Úspora energie až 80%!!! Rozměry: mm Výkon: 115W Světelný tok: lm Barevná teplota: 4000K, 5000K Úhel záření: 60 - do výšky až 16m do výšky až 10m Počet LED: čipové Stupeň krytí: IP66 Životnost: až hodin Hmotnost: 5,35 kg Náhrada za: SON/MH až 400W, halogen až 800W Úspora: až 80% Možnosti využití: sklady, tělocvičny, haly, venkovní prostranství, nasvícení objektů, Certifikáty: VDE, ROHS, CE - účiník až 0,97

10 LED reflektor HB ARENA je určen k osvětlení výrobních hal, skladů, sportovních hal, velkých ploch atd. Halový LED reflektor HB ARENA je určen jako náhrada za klasickou výbojku SON nebo MH až 600W. Vyniká zejména svými vlastnostmi svícení, účinností 94% a účiníkem Úhel svícení až 140 zaručí bezproblémové osvícení velké plochy i z menších výšek. Doporučená montážní výška je od 8m. Systém uspořádání diod zaručuje rovnoměrný světelný tok v celém rozsahu svícení. Systém chlazení je navržen tak, aby bylo docíleno ideálního chlazení diod a tím byla zaručena jejich dlouhá životnost. Výkon srovnatelný s běžnými světelnými zdroji až 600W. Úspora energie až 75%!!! Výkon: 172 W Světelný tok: lm, lm Barevná teplota: 3000K, 4000K, 5000K Úhel záření: 120, 140 Počet LED: 368 typ 5630 Stupeň krytí: IP67 Životnost: až hodin Hmotnost: 11,8kg Náhrada za: SON/MH až 600W, halogen až 1000W Úspora: až 75% Možnosti využití: sklady, tělocvičny, haly, venkovní prostranství, nasvícení objektů, Certifikáty: ROHS, CE - účiník až 0,97

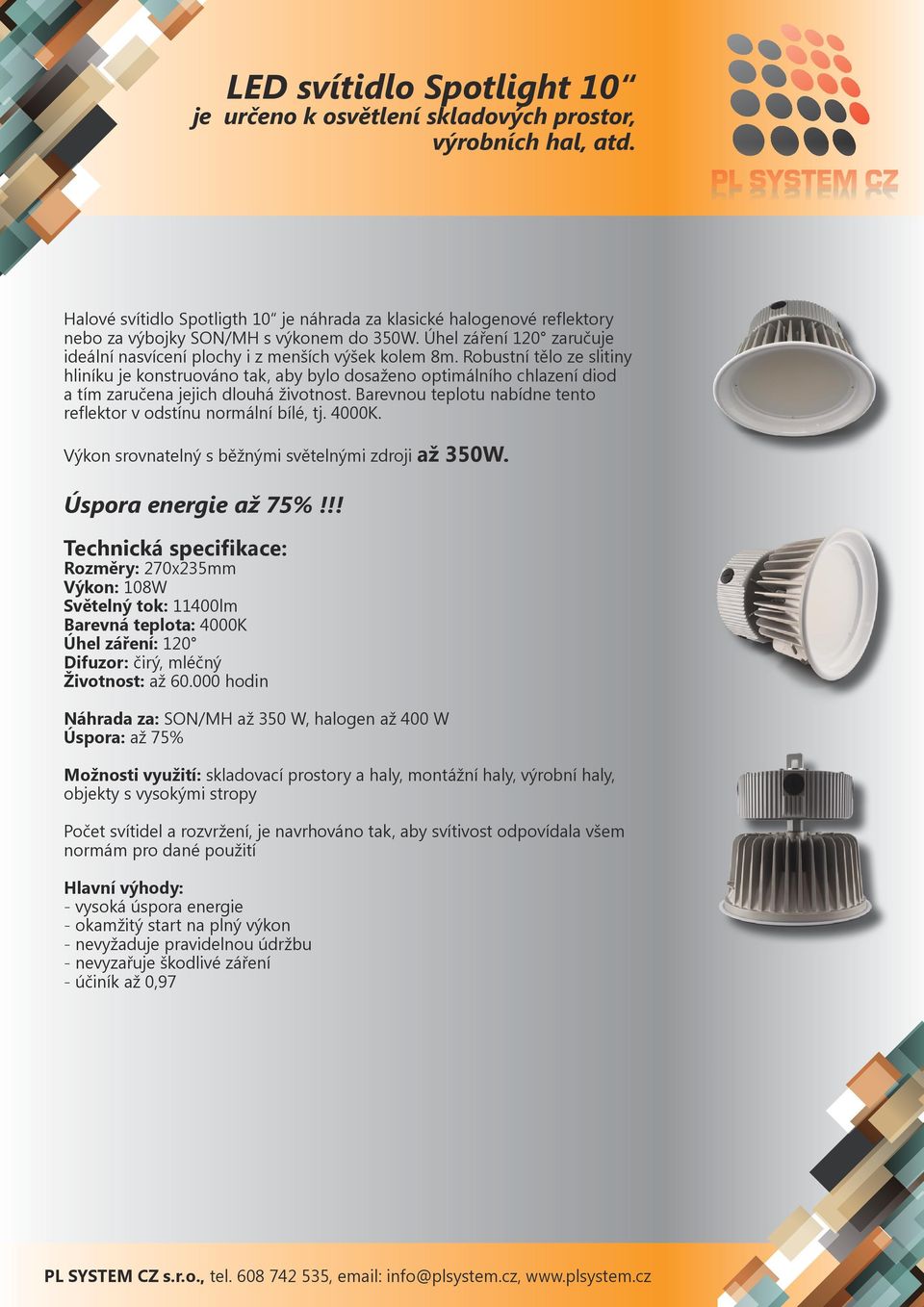

11 LED svítidlo Spotlight 10 je určeno k osvětlení skladových prostor, výrobních hal, atd. Halové svítidlo Spotligth 10 je náhrada za klasické halogenové reflektory nebo za výbojky SON/MH s výkonem do 350W. Úhel záření 120 zaručuje ideální nasvícení plochy i z menších výšek kolem 8m. Robustní tělo ze slitiny hliníku je konstruováno tak, aby bylo dosaženo optimálního chlazení diod a tím zaručena jejich dlouhá životnost. Barevnou teplotu nabídne tento reflektor v odstínu normální bílé, tj. 4000K. Výkon srovnatelný s běžnými světelnými zdroji až 350W. Úspora energie až 75%!!! Rozměry: 270x235mm Výkon: 108W Světelný tok: 11400lm Barevná teplota: 4000K Úhel záření: 120 Difuzor: čirý, mléčný Životnost: až hodin Náhrada za: SON/MH až 350 W, halogen až 400 W Úspora: až 75% Možnosti využití: skladovací prostory a haly, montážní haly, výrobní haly, objekty s vysokými stropy Počet svítidel a rozvržení, je navrhováno tak, aby svítivost odpovídala všem normám pro dané použití - účiník až 0,97

12 LED svítidlo S-light je určeno k osvětlení vysokých hal a skladů Svítidlo S-light je určeno do vysokých montážních skladovacích hal. Díky svému výkonu a vyjímečné svítivosti je montážní výška svítidla až 20m. S-light se vyrábí ve variantě úhlu záření 60 Díky své výjimečné svítivosti se řadí poměrem výkon/cena k tomu nejlepšímu, co lze v této oblasti nabídnout. Výkon srovnatelný s běžnými světelnými zdroji až 1000W. Úspora energie až 70%!!! Rozměry: Ø368 x 187mm Výkon: 290W Světelný tok: lm Barevná teplota: 4000K, 5000K Úhel záření: 60 Počet LED: Stupeň krytí: IP65 Životnost: až hodin Hmotnost: 4,7 kg Úspora: až 70% Možnosti využití: vysoké montážní haly, sklady s vysokými stropy - účiník až 0,97

13 LED reflektor S-Arena je určen k osvětlení exponátů, reklam, menších hal, pracovišť atd LED reflektor S-Arena je plnohodnotná alternativa za halogenový reflektor až 250W. Lze jej použit také na nasvícení domů nebo různých exponátů. Krycí plocha diod je z akrylonu s propustností 90% světla, který slouží současně i jako difuzor. Reflektor je možné na přání dodat i s LED panelem menšího výkonu. Výkon srovnatelný s běžnými světelnými zdroji až 250W. Úspora energie až 80%!!! Rozměry: mm Výkon: 36W Světelný tok: 3620lm Barevná teplota: 4000K, 5000K Úhel záření: 90 Počet LED: 78 PLCC3 Stupeň krytí: IP54 Životnost: až hodin Hmotnost: 1,45 kg Náhrada za: halogen až 250W Úspora: až 80% Možnosti využití: sklady, nasvícení objektů, pracovišť - účiník až 0,97

14 LED reflektor R20 je určen k nasvícení objektů, reklamních ploch, na stavbách atd. LED reflektor R20 je určen jako náhrada za klasickou halogenovou žárovku až 150W. Vyniká zejména svými vlastnostmi svícení za nízké náklady. Reflektor je osazen čipem COB o výkonu 20W. Systém chlazení je navržen tak, aby bylo docíleno optimálního chlazení diody a tím byla zaručena její dlouhá životnost. LED reflektor R20 se vyrábí ve 2 variantách úhlu svícení 60 a 120. Je konstruován tak, aby odolal extrémním teplotám, je odolný vůči slabým otřesům a má krytí IP65. Při použití na stavbách jako pomocný reflektor, odpadají náklady na častou výměnu světelného zdroje. Při dlouhodobějším použití, je návratnost investice již od 6. měsíce. Výkon srovnatelný s běžnými světelnými zdroji až 150W. Úspora energie až 85%!!! Rozměry: 220x185x126mm Výkon: 20W Světelný tok: 2100lm Barevná teplota: 4000K Úhel záření: 60 nebo 120 Počet LED: 1xCOB Stupeň krytí: IP65 Životnost: až hodin Náhrada za: halogen až 150 W Úspora: až 85% Certifikáty: ROHS, CE Možnosti využití: nasvícení objektů, reklamních ploch, na stavbách atd - účiník až 0,97

15 LED svítidlo zapuštěné PSC je určeno k osvětlení kanceláří, prodejen, chodeb, výrobních prostor atd. LED svítidlo PSC je určeno jako náhrada za klasické zářivkové svítidlo 4x18W. Vyniká zejména svými vlastnostmi svícení za nízké náklady. Svítidlo je standardně osazeno LED panelem 450x450mm s výkonem 59W. LED svítidlo PSC je možné dodat v různých variantách světelného výkonu, dle použití. V nabídce jsou také panely o výkonu 32W, 47W v. Svítidlo je možno sestavit dle přání zákazníka. Výkon srovnatelný s běžnými světelnými zdroji až 200W. Úspora energie až 70%!!! Rozměry: 620x620x70 mm Výkon: 59W Světelný tok: 5280lm Barevná teplota: 3000, 4000K, 5000K Úhel záření: 120 Počet LED: Stupeň krytí: IP40 Životnost: až hodin Hmotnost: 6,5 kg Náhrada za: zářivkové svítidlo 4x18W Úspora: až 70% Možnosti využití: kanceláří, chodeb, prodejen, skladů, výrobních a jiných prostor Další varianty: Výkon: 32W, světelný tok: 4030lm Výkon: 47W, světelný tok: 6050lm Certifikáty: ROHS, CE - účiník až 0,97

16 LED svítidlo zapuštěné ZSC je určeno k osvětlení kanceláří, prodejen, chodeb, výrobních prostor atd. LED svítidlo ZSC je určeno jako náhrada za klasické zářivkové svítidlo 4x18W. Vyniká zejména svými vlastnostmi svícení za nízké náklady. Svítidlo je standardně osazeno LED panelem 450x450mm s výkonem 59W. LED svítidlo PSC je možné dodat v různých variantách světelného výkonu, dle použití. V nabídce jsou také panely o výkonu 32W, 47W. Svítidlo je možno sestavit dle přání zákazníka. Výkon srovnatelný s běžnými světelnými zdroji až 200W. Úspora energie až 70%!!! Rozměry: 595x595x60 mm Výkon: 59 W Světelný tok: 5280 lm Barevná teplota: 3000, 4000K, 5000K Úhel záření: 120 Počet LED: Stupeň krytí: IP40 Životnost: až hodin Hmotnost: 6,5 kg Náhrada za: zářivkové svítidlo 4x18W Úspora: až 70% Možnosti využití: kanceláří, chodeb, prodejen, skladů, výrobních a jiných prostor Další varianty: Výkon: 32W, světelný tok: 4030lm Výkon: 47W, světelný tok: 6050lm Certifikáty: ROHS, CE - účiník až 0,97

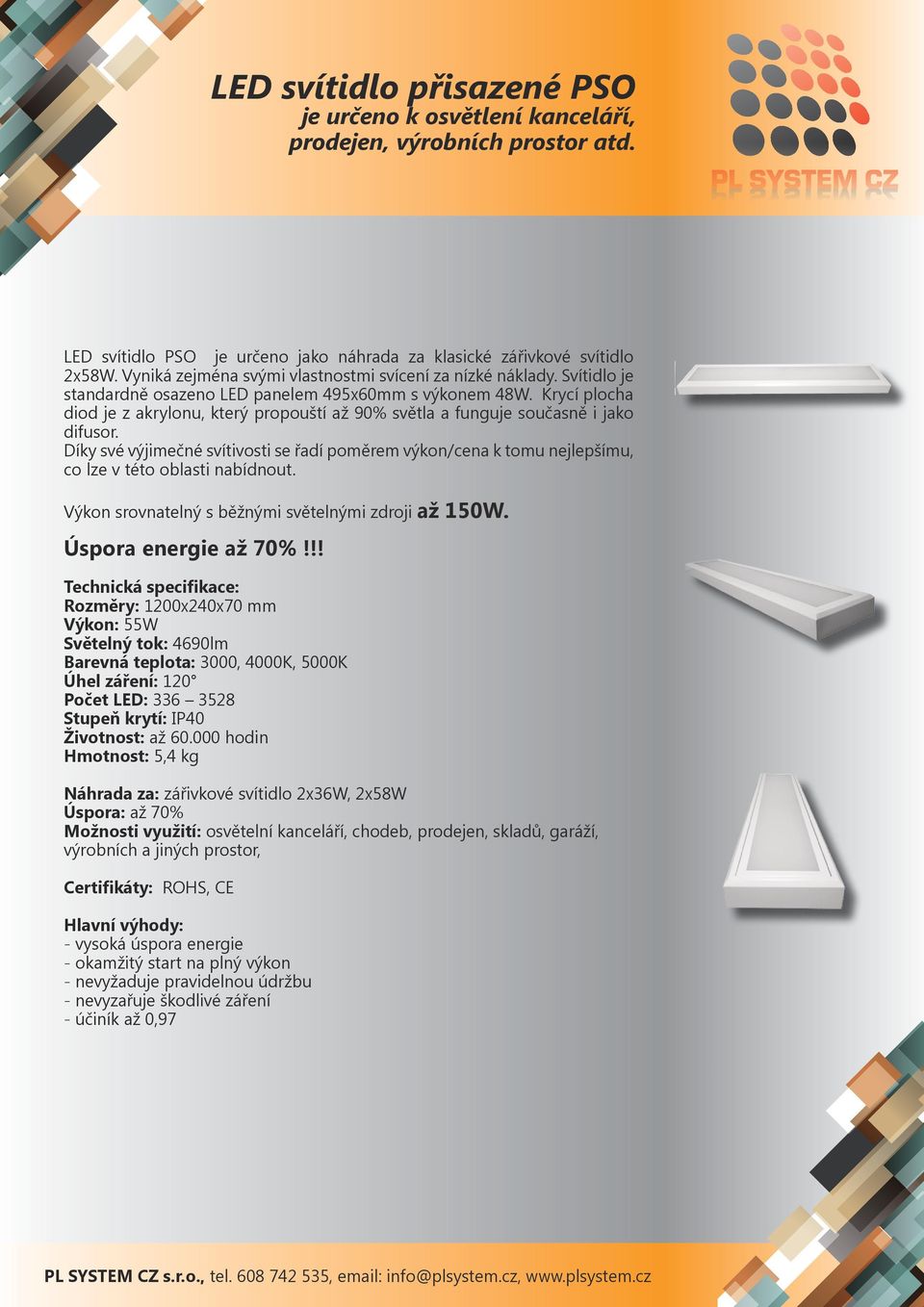

17 LED svítidlo přisazené PSO je určeno k osvětlení kanceláří, prodejen, výrobních prostor atd. LED svítidlo PSO je určeno jako náhrada za klasické zářivkové svítidlo 2x58W. Vyniká zejména svými vlastnostmi svícení za nízké náklady. Svítidlo je standardně osazeno LED panelem 495x60mm s výkonem 48W. Krycí plocha diod je z akrylonu, který propouští až 90% světla a funguje současně i jako difusor. Díky své výjimečné svítivosti se řadí poměrem výkon/cena k tomu nejlepšímu, co lze v této oblasti nabídnout. Výkon srovnatelný s běžnými světelnými zdroji až 150W. Úspora energie až 70%!!! Rozměry: 1200x240x70 mm Výkon: 55W Světelný tok: 4690lm Barevná teplota: 3000, 4000K, 5000K Úhel záření: 120 Počet LED: Stupeň krytí: IP40 Životnost: až hodin Hmotnost: 5,4 kg Náhrada za: zářivkové svítidlo 2x36W, 2x58W Úspora: až 70% Možnosti využití: osvětelní kanceláří, chodeb, prodejen, skladů, garáží, výrobních a jiných prostor, Certifikáty: ROHS, CE - účiník až 0,97

18 LED svítidlo liniové PLP je určeno k osvětlení hal, skladů, místností s vysokými regály, průmyslové haly atd. Svítidla řady PLP jsou určena jako náhrada za zářivková svítidla 2x36W, 2x58W, 4x18W. Ve vyjímečných případech lze nahradit i výbojková svítidla do 250W. Svítidla jsou prachotěsná a korpus je navržen, tak aby bylo dosaženo optimálního chlazení diod s ohledem na jejich životnost. Výkon srovnatelný s běžnými světelnými zdroji až 200W. Úspora energie až 70%!!! Typ: PLP1000 PLP2000 Rozměry: 1000x63x62 mm 2000x63x62 mm Výkon: 40W 80W Světelný tok: 4350lm 8700lm Barevná teplota: 3000K, 4000K, 5000K Úhel záření: 120 (60 na vyžádání) Počet LED: 96 - PLCC PLCC3 Stupeň krytí: IP54 IP54 Životnost: až hodin Hmotnost: 1,7kg 3,2kg Náhrada za: zářivková svítidla 2x36W, 2x58W, 4x18W Úspora: až 70% Možnosti využití: haly, regálové sklady, chodby, pracoviště - účiník až 0,97

19 LED svítidlo Parklight je určeno k osvětlení garáží, prodejen, dílen, výrobních hal, atd. LED svítidlo Parklight je určeno jako náhrada za klasická zářivková svítidla 2x36W. Vyniká zejména svými vlastnostmi svícení za nízké náklady. Tělo je vyrobeno ze speciálního plastu v kombinaci s Akrylonem, který propouští až 90% světla a působí i jako difusor. Díky tomu je nasvícen větší prostor než u standardního LED panelu. Systém chlazení je navržen tak, aby bylo dosaženo ideálního chlazení LED panelu na speciálním hliníkovém profilu a tím byla zaručena jeho dlouhá životnost. LED svítidlo Parklight se vyrábí ve 2 variantách, varianta bez čidla a varianta s čidlem. Varianta s čidlem znamená, že svítidlo svítí na 15% svého výkonu a v momentě zachycení pohybu se rozsvítí na plný výkon. Díky speciálním úchytům je montáž tohoto svítidla velmi snadná. Svojí váhou 1,24kg nezatíží žádný strop. Výkon srovnatelný s běžnými světelnými zdroji až 150W. Úspora energie až 75%!!! Rozměry: 1195x100x65 mm Výkon: 42 W Světelný tok: 3350 lm Barevná teplota: 4000 K Počet LED: 192 Stupeň krytí: IP44 Životnost: až hodin Hmotnost: 1,24 kg Dosah pohybového senzoru: 10m Náhrada za: zářivkové svítidlo 2x36W Úspora: až 75% Možnosti využití: osvětlení hal, dílen, kanceláří, chodeb, prodejen, garáží, skladů Certifikáty: ROHS, CE - účiník až 0,97

20 LED svítidlo stropní SL je určeno k osvětlení příjezdových komunikací, parkovišť, veřejných prostranství atd. Svítidlo SL je určené jako náhrada za klasické stropní svítidlo. Svítidlo je možné dodat ve více variantách, dle použití a požadavků zákazníka. Jedná se o plnou náhradu klasických stropních svítidel. Výkon srovnatelný s běžnými světelnými zdroji až 100W. Úspora energie až 80%!!! Typ: SL665 SL695 SL6240 Rozměry: Ø326 Ø326 Ø326 Výkon: 8W 16W 28W Světelný tok: 1010lm 2010lm 3000lm Barevná teplota: 3000K, 4000K, 5000K Úhel záření: Počet LED: Stupeň krytí: IP44 Životnost: až hodin Hmotnost: 0,75 kg Typ: SL5138 SL5147 SL5300 Rozměry: Ø395 Ø395 Ø395 Výkon: 18W 31W 42W Světelný tok: 2300lm 3860lm 4500lm Barevná teplota: 3000K, 4000K, 5000K Úhel záření: Počet LED: Stupeň krytí: IP44 Životnost: až hodin Hmotnost: 1,1 kg Možnosti využití: Chodby, společné prostory, malé technické místnosti...

21 LED svítidla řady RPK jsou určena k osvětlení kanceláří, prodejen, menších skladů, chodeb atd. Závěsné/stropní svítidlo RPK je k dispozici ve variantě úhlu záření 120 a je určeno pro použití v interiéru. Montážní výška stropu je od 2,5m do 4m. LED svítidlo RPK má stupeň krytí IP20. Hliníkový komaxitový rám je dodáván s mřížkou, akrylonem nebo čirým PC. Lze použít i s jinými LED lištami z naší nabídky. Výběr z velkého množství barev. RPK L 1000L2 1000L3 Výkon 7W 12W 18W Světelný tok 900lm 1560lm 2210lm Barevná teplota K K K Úhel záření Počet LED PLCC3 Materiál FR4 hliník hliník Životnost až h až h až h Náhrada za až 25W až 40W až 60W Úspora až 80% až 80% až 80% RPK L 1600L2 1600L3 Výkon 15W 25W 38W Světelný tok 1800lm 3120lm 4420lm Barevná teplota K K K Úhel záření Počet LED PLCC3 Materiál FR4 hliník hliník Životnost až h až h až h Náhrada za až 50W až 80W až 120W Úspora až 80% až 80% až 80% RPK L 2000L2 2000L3 Výkon 23W 38W 55W Světelný tok 2700lm 4680lm 6630lm Barevná teplota K K K Úhel záření Počet LED PLCC3 Materiál FR4 hliník hliník Životnost až h až h až h Náhrada za až 75W až 120W až 180W Úspora až 80% až 80% až 80%

22 LED svítidla řady K jsou určena k osvětlení menších pokojů, kuchyní, chodeb atd. Stropní svítidlo KS1 Nástěnné/stropní svítidlo KS1 je k dispozici ve variantě úhlu záření 120 a je určeno pro použití v interiéru. Verze KS1 je určena pro výšku stropu maximálně 3m. Je vhodné zejména pro osvětlení menších místností, kuchyní, chodeb, pokojů atd. U větších místností doporučujeme použití více svítidel. LED svítidlo KS1 má stupeň krytí IP40. Nerezový rám s krycí plochou akrylon nebo PC dodává svítidlo elegantní moderní vzhled. Snadná montáž na strop nebo zeď. Lze použit i s jinými panely z naší nabídky. Technické parametry: Rozměry: Ø150mm, výška 50mm(volitelná) Typ LED panelu: Ø149mm - 252LED - 1čip lm - 16W K Vyzařovací úhel: 120 Stupeň krytí: IP40 Krycí plocha: akrylon, PC Doporučený zdroj: MeanWell LPC Náhrada za: žárovku až 100W (úspora energie až 86%) Nástěnné svítidlo KN1 Nástěnné/stropní svítidlo KN1 je k dispozici ve variantě úhlu záření 120 a je určeno pro použití v interiéru. Na objednávku je možné vyrobit i verzi do exteriéru. Montáž na zeď nebo na zem. Verze KN1 je určena pro nasvícení z výšky maximálně 3m. Je vhodné zejména pro nasvícení větších exponátů, osvětlení schodiše, chodeb, nasvětlení předmětů atd. LED svítidlo KN1 má stupeň krytí IP40 pro venkovní použití IP66. Nerezový rám s krycí plochou akrylon nebo PC dodává svítidlo elegantní moderní vzhled. Snadná montáž na strop nebo zeď. Lze použit i s jinými panely z naší nabídky. Technické parametry: Rozměry: Ø150mm, výška 120mm(volitelná) Typ LED panelu: Ø149mm - 252LED - 1čip lm - 16W K Vyzařovací úhel: 120 Stupeň krytí: IP40 Krycí plocha: akrylon, PC Doporučený zdroj: MeanWell LPC Náhrada za: žárovku až 100W (úspora energie až 86%)

23 LED modul RAW je určen k náhradě zářivkových trubic a přestavbě stávajících zářivkových svítidel LED modul RAW je určen jako náhrada zářivkových trubic o výkonu 18W, 36W a 58W. Moduly se používají při přestavbě stávajících zářivkových svítidel. Modul se skládá s LED lišt 475x12mm se svítivostí 120lm/W. Montáž modulu je snadná pomocí neodymových magnetů, odpadá tedy nutnost vrtání a šroubování. Krycí plocha diod - akrylon. Jako zdroje používáme výhradně kvalitní proudové zdroje Vossloh schwabe, MeanWell a High perfection. Úspora energie až 80%!!! Typy modulů: RAW1 7W, 900lm, Rozměry: 500x15x15mm + MeanWell: LPC RAW21 15W, 1800lm, Rozměry: 2x 500x15x15mm + MeanWell: LPC RAW31 23W, 2700lm, Rozměry: 3x 500x15x15mm + MeanWell: LPC RAW41 30W, 3600lm, Rozměry: 4x 500x15x15mm + MeanWell: LPC RAW51 38W, 4500lm, Rozměry: 5x 500x15x15mm + MeanWell: LPC RAW2 15W, 1800lm, Rozměry: 1000x15x15mm + MeanWell: LPC RAW22 30W, 3600lm, Rozměry: 2x 1000x15x15mm + MeanWell: LPC RAW32 45W, 5400lm, Rozměry: 3x 1000x15x15mm + 3xMeanWell: LPC RAW42 60W, 7200lm, Rozměry: 4x 1000x15x15mm + 2xMeanWell: LPC RAW52 75W, 9000lm, Rozměry: 5x 1000x15x15mm + 2xMeanWell: LPC RAW3 23W, 2700lm, Rozměry: 1500x15x15mm + MeanWell: LPC

24 LED modul Multipart je určen k náhradě zářivkových trubic a přestavbě stávajících zářivkových svítidel LED modul Multipart je určen jako náhrada zářivkových trubic o výkonu 36W a 58W. Moduly se používají při přestavbě stávajících zářivkových svítidel. Modul se skládá s LED lišt 495x12mm se svítivostí 125lm/W které jsou osazené do hliníkového profilu s chladícím prvkem. Montáž modulu je snadná pomocí neodymových magnetů, odpadá tedy nutnost vrtání a šroubování. Krycí plocha diod - akrylon. Jako zdroje používáme výhradně kvalitní proudové zdroje Vossloh schwabe, MeanWell a High perfection. Úspora energie až 80%!!! Typy modulů: Multipart1 13W, 1600lm, Rozměry: 500x15x13mm + MeanWell: LPC Multipart21 26W, 3200lm, Rozměry: 2x 500x15x13mm + MeanWell: LPC Multipart31 39W, 4800lm, Rozměry: 3x 500x15x13mm + MeanWell: LPC Multipart41 52W, 6400lm, Rozměry: 4x 500x15x13mm + MeanWell: LPC Multipart51 65W, 8000lm, Rozměry: 5x 500x15x13mm + MeanWell: LPC Multipart2 26W, 3200lm, Rozměry: 1000x15x13mm + MeanWell: LPC Multipart22 52W, 6400lm, Rozměry: 2x 1000x15x13mm + MeanWell: LPC Multipart32 78W, 9600lm, Rozměry: 3x 1000x15x13mm + MeanWell: LPC MeanWell Multipart42 104W, 12800lm, Rozměry: 4x 1000x15x13mm + 2xMeanWell: LPC Multipart52 130W, 16000lm, Rozměry: 5x 1000x15x13mm + 2xMeanWell: LPC Multipart3 39W, 4800lm, Rozměry: 3x 500x15x13mm + MeanWell: LPC

25 LED panely kulaté jsou určeny do stropních svítidel, některých lustrů, menších místností, velkých místností atd. Ø 65mm Ø 95mm Ø 95mm Výkon 8W 16W 16W Světelný tok 1010lm 2010lm 2010lm Barevná teplota K K K Úhel záření Počet LED Napětí 22,4V 22,4V 22,4V Proud 350mA 700mA 700mA Materiál hliník hliník hliník Životnost až h až h až h Doporučený zdroj VS ECXe VS ECXe VS ECXe Náhrada za až 75W až 100W až 100W Úspora až 88% až 86% až 86% Využití stropní svítidla, některé druhy lustrů atd Ø 138mm Ø 147mm Ø 149mm Výkon 18W 31W 31W Světelný tok 2300lm 3860lm 4030lm Barevná teplota K K K Úhel záření Počet LED (PLCC3) Napětí 25,6V 44,8V 22,4V Proud 700mA 700mA 1400mA Materiál hliník hliník hliník Životnost až h až h až h Doporučený zdroj VS ECXe AP-M-V40W55V MW PLC30-24 Náhrada za až 100W až 150W až 150W Úspora až 84% až 88% až 88% Využití menší místnosti Další varianty: Ø174mm Ø204mm Ø320mm Ø448mm Ø448mm 24W lm - 210LED hliník 31W lm - 252LED hliník 40W lm - 324LED hliník 49W lm - 672LED hliník 85W lm - 672LED hliník Kruhové: Vnější Ø240mm, vnitřní Ø95mm 24W lm - 63LED(5630) Vnější Ø300mm, vnitřní Ø174mm 36W lm - 96LED(5630) - 120

26 LED panely čtvercové jsou určeny do stropních svítidel, některých lustrů, menších místností, velkých místností atd. 150x150mm 150x150mm 150x150mm Výkon 13W 16W 24W Světelný tok 1560lm 1790lm 3360lm Barevná teplota K K K Úhel záření Počet LED Napětí 22,4V 22,4V 22,4V Proud 600mA 700mA 1050mA Materiál hliník hliník hliník Životnost až h až h až h Doporučený zdroj VS VS ECXe HP Náhrada za až 100W až 120W až 150W Úspora až 88% až 89% až 89% Využití stropní svítidla, některé druhy lustrů atd 200x200mm 300x300mm 300x300mm Výkon 31W 31W 58W Světelný tok 4030lm 3700lm 7390lm Barevná teplota K K K Úhel záření Počet LED Napětí 22,4V 22,4V 22,4V Proud 1400mA 1400mA 2,6A Materiál hliník hliník hliník Životnost až h až h až h Doporučený zdroj MW PLC30-24 MW PLC30-24 MW PLC60-24 Náhrada za až 120W až 120W až 200W Úspora až 89% až 87% až 80% Využití menší místnosti 450x450mm 450x450mm Výkon 49W 47W Světelný tok 6050lm 6050lm Barevná teplota K K Úhel záření Počet LED Napětí 22,4V 44,8V Proud 2,2A 1050mA Materiál hliník FR 4 Životnost až h až h Doporučený zdroj MW PLC60-24 MW LPF40-48 Náhrada za až 150W až 200W Úspora až 85% až 85% Využití větší a velké místnosti

27 LED panely lišty jsou určeny na podsvícení a nasvícení, náhrady zářivek, nasvícení reklam atd. 240x17mm 480x17mm Výkon 5,5W 11W Světelný tok 670lm 1340lm Barevná teplota K K Úhel záření Počet LED Napětí 22,4V 22,4V Proud 240mA 480mA Materiál FR 4 FR 4 Životnost až h až h Doporučený zdroj LSP HP-LP Náhrada za až 20W až 40W Úspora až 70% až 80% Využití vhodné na posvícení nebo nasvícení 475x12mm 495x12mm Výkon 7W 12W Světelný tok 900lm 1560lm Barevná teplota K K Úhel záření Počet LED Materiál FR 4 hliník Napětí 22,4V 35,2V Proud 350mA 350mA Životnost až h až h Doporučený zdroj VS ECXe VS ECXe Náhrada za až 40W až 75W Úspora až 80% až 85% Využití vhodné jako náhrada zářivek 36W a 58W 485x20mm 495x20mm 530x23mm Výkon 18W 9W 12W Světelný tok 2210lm 1150lm 1400lm Barevná teplota K K K Úhel záření Počet LED 48 - PLCC Napětí 51,2V 12,4V 35,2V Proud 350mA 700mA 350mA Materiál hliník hliník hliník Životnost až h až h až h Doporučený zdroj VS ECXe VS ECXe VS ECXe Náhrada za 60W 40W 50W Úspora až 80% až 75% až 80%

28 LED panely obdelníkové a COB jsou určeny na podsvícení a nasvícení, náhrady zářivek, nasvícení reklam, budov atd. 247x60mm 495x60mm 497x60mm Výkon 11W 24W 27W Světelný tok 1340lm 2690lm 3350lm Barevná teplota K K K Úhel záření Počet LED Napětí 22,4V 22,4V 22,4V Proud 500mA 1050mA 1200mA Materiál hliník hliník hliník Životnost až h až h až h Doporučený zdroj HP LP MW PLC MW PLC Náhrada za až 40W až 60W až 75W Úspora až 80% až 70% až 80% 180x140mm 225x170mm 328x228mm Výkon 42W 59W 47W Světelný tok 5370lm 7340lm 5880lm Barevná teplota K K K Úhel záření Počet LED Napětí 44,8V 54,4V 25,6V Proud 900mA 1050mA 1840mA Materiál hliník hliník hliník Životnost až h až h až h Doporučený zdroj AP-M 40W55V VS ECXe MW PLC Náhrada za až 120W až 200W až 150W Úspora až 75% až 75% až 75% COB 20x17mm 28x24mm 46x29mm Výkon 5W 10W 20W Světelný tok 600lm 1150lm 2300lm Barevná teplota 4000K 4000K 4000K Úhel záření Materiál měď měď měď Životnost až h až h až h Náhrada za až 40W až 100W až 150W Úspora až 80% až 80% až 80%

29 Proudové a spínané zdroje jsou určeny k LED panelům a LED svítidlům MeanWell LPC proudový zdroj 350mA, 20W, IP67, 118x35x26mm LPC proudový zdroj 700mA, 20W, IP67, 118x35x26mm LPC proudový zdroj 700mA, 35W, IP67, 148x40x30mm LPC proudový zdroj 1050mA, 35W, IP67, 148x40x30mm LPC proudový zdroj 1400mA, 35W, IP67, 148x40x30mm LPC proudový zdroj 1050mA, 60W, IP67, 163x43x32mm LPC proudový zdroj 1400mA, 60W, IP67, 163x43x32mm LPC proudový zdroj 1750mA, 60W, IP67, 163x43x32mm HLN 80H-30B spínaný napěťový zdroj 2700mA, 81W, 0.94, stmívatelný, PLC PLC spínaný napěťový zdroj PLC spínaný napěťový zdroj 1,25A, 30W, 0.9, 160x46x30mm 2500mA, 60W, 0.9, 182x62x35mm 4000mA, 96W, 0.95, 182x62x35mm RS průmyslový spínaný zdroj 24V, 76.8W, rozměry 123x98x38mm RS průmyslový spínaný zdroj 24V, 108W, rozměry 153x97x38mm HLG-185H-54A 54V, 186W, IP65, 3,45A, 228x68x39mm HLN-80H-30B 30V, 81W, IP64, 2,7A, 181x62x35mm Vossloh Schwabe ECXe VS Ledline 350mA, 8W, rozměry 65x31x22mm ECXe VS Ledline 350mA, 15W, rozměry 141x21x18mm ECXe VS Ledline 700mA, 20W, 8-29V, rozměry 123x45x19mm ECXe VS Ledline 700mA, 25W, 22-36V, PF 0.95, 166x52x24mm ECXe VS Ledline 1050mA, 60W, 0.97, rozměry 99x75x30mm ECXe VS Ledline 1050mA, 31,5W, 20-30V, PF 0.98, 153x41x32mm ECXe VS Ledline 350mA, 2x20W, 17-56W, PF 0.95, 230x30x21mm ECXe VS Ledline 700mA, 2x40W, 17-56V, PF 0.98, 359x30x21mm Highperfection LP C0910 spínaný zdroj 910mA, 20W, 0.92, rozměry 95x40x25mm LP C1040 spínaný zdroj 1040mA, 25W, 0.92, rozměry 80x70x26mm LP C0700 spínaný zdroj 700mA, 30W, 0.92, rozměry 80x70x26mm LP C0500 spínaný zdroj 500mA, 12W, 0.92, rozměry 85x35x24mm LPB12R C0350 spínaný zdroj 350mA, 18W, 0.92, rozměry 58x42mm LP GG-170 síťový zdroj 2500mA, 60W, 0.92, rozměry 80x70x26mm Lediscon LSP proudový zdroj, 225mA, rozměry 80x44x27mm LSP proudový zdroj, 450mA, rozměry 80x44x27mm LSP proudový zdroj, 900mA, rozměry 80x44x27mm V nabídce také zdroje OSRAM a nouzové zdroje

30 KONTAKTY Vinohradská 2029/124 Praha 3 - Vinohrady Provozovna: Pivovarská 273 Uh.Hradiště - Jarošov IČ: DIČ: CZ Mobil: info@plsystem.cz web:
