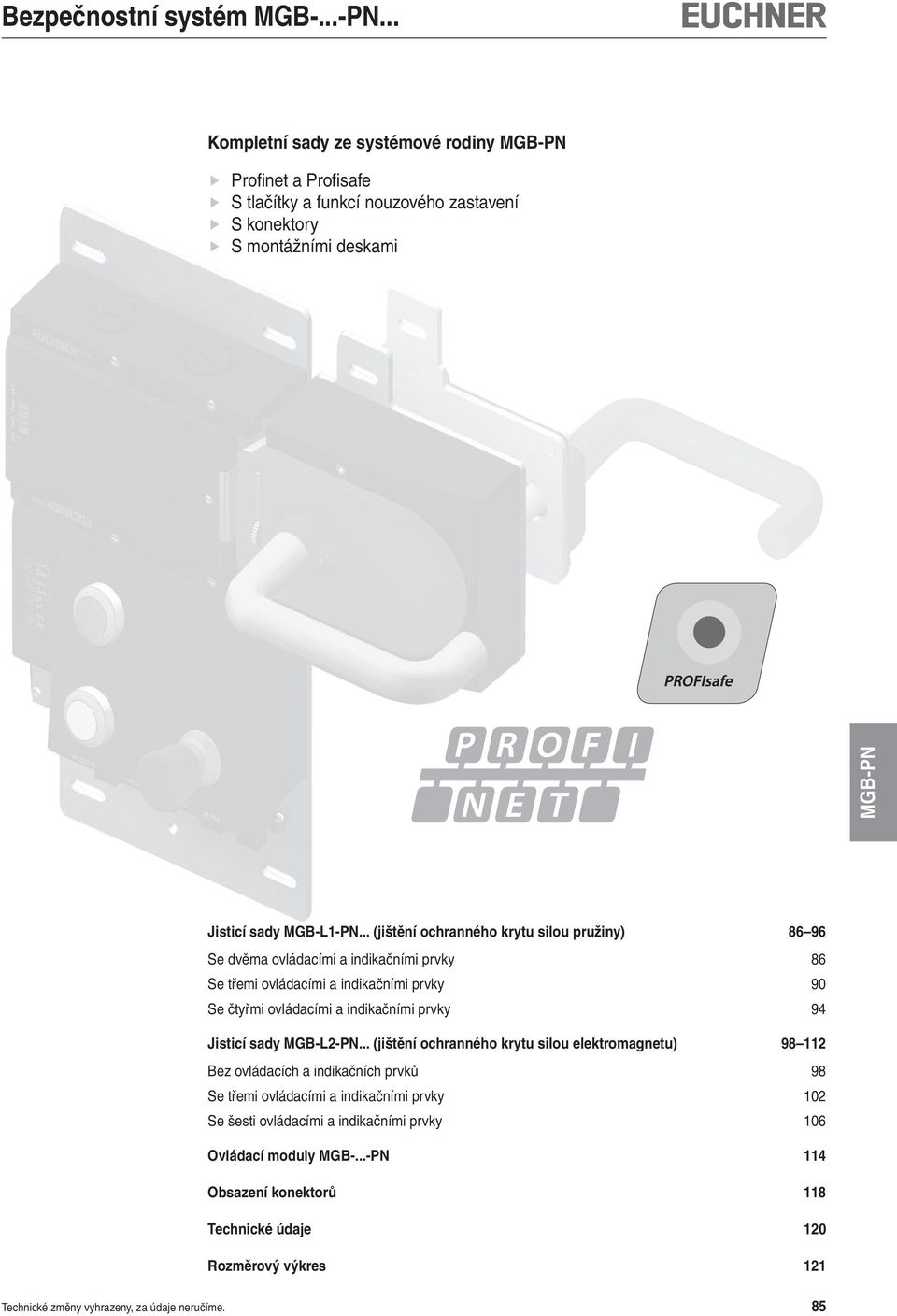

1 Kompletní sady ze systémové rodiny Profinet a Profisafe S tlačítky a funkcí nouzového zastavení S konektory S montážními deskami Jisticí sady MGB-L-PN... (jištění ochranného krytu silou pružiny) Se dvěma ovládacími a indikačními prvky 86 Se třemi ovládacími a indikačními prvky 90 Se čtyřmi ovládacími a indikačními prvky 9 Jisticí sady MGB-L2-PN... (jištění ochranného krytu silou elektromagnetu) 98 2 Bez ovládacích a indikačních prvků 98 Se třemi ovládacími a indikačními prvky 02 Se šesti ovládacími a indikačními prvky 06 Ovládací moduly MGB-...-PN Obsazení konektorů 8 Technické údaje 20 Rozměrový výkres 2 85

2 Jisticí sady MGB-L...-PN... (jištění ochranného krytu silou pružiny) Se dvěma ovládacími nebo indikačními prvky Cat. PLe Integrované ovládací a indikační prvky Předem namontováno na montážních deskách Integrovaný switch Profinet RT Podrobnosti Napojení na sběrnici Profinet Připojení konektorem Push-pull dle normy IEC , varianta. Switch Profinet RT Sběrnicová síťová topologie díky integrovanému switchi RT. Flexibilní využití k blokování nebo jištění Díky odpovídajícímu vyhodnocování bezpečných dat přístrojů v řídicím systému lze systém volitelně používat buď ve funkci blokování, nebo ve funkci jištění (s monitorováním nebo bez monitorování). Sada barevných clonek Barvu tlačítek můžete sami zvolit pomocí přiložené sady barevných clonek 20. Další informace Rozměrové výkresy viz str. 2 Technické údaje viz str. 20 Příslušenství a náhradní díly viz str Objednací tabulka Moduly v sadě Objednací údaje sady Provedení / schéma osazení Obj. č. kombinace modulů Vyhodnocovací modul a sběrnicový modul Ovládací a indikační prvky Datové oblasti Modul vnější kliky Obj. č. samostatného modulu Únikový odjišťovací prvek Obj. č. samostatného modulu Dveřní doraz (nastavení z výroby) Obj. č. / typ 28 S90 H90 S95 H Vpravo 282 MGB-LHB-PN-R-282 (moduly předem namontovány na montážních deskách) Vč. nalepovacích štítků PN 28 *) *) Vlevo 28 MGB-LHB-PN-L-28 (moduly předem namontovány na montážních deskách) Vč. nalepovacích štítků * Barvu můžete sami zvolit pomocí přiložené sady barevných clonek. 86

3 MGB-L... Datové oblasti K začlenění systému MGB potřebujete příslušný soubor GSD ve formátu GSDML: GSDML-Vx.x-EUCHNER-MGB_0026-JJJJMMTT.xml Soubor GSD najdete na webu v sekci souborů ke stažení. Soubor GSD je nutné před uvedením do provozu importovat do konfiguračního softwaru řídicího systému (viz příručku vašeho řídicího systému). Datové bajty standardu PROFINET (nezabezpečená vstupně/výstupní oblast) Datové bajty standardu PROFIsafe (bezpečná vstupně/výstupní oblast) Obsazení ve vstupní oblasti master modulu sběrnice Slot / bajt 0 S95. S90. Slot / bajt Slot 2 / bajt 0 ÜK SK Z R T Slot / bajt 0 I2 I9 I8 I7 Slot / bajt 0 Tlačítko S90 S95. kontakt Slot / bajt Tlačítko S90 S95 2. kontakt Slot 2 / bajt 0 Vyhodnocovací modul s jištěním ochranného krytu Slot / bajt 0 Diagnostický modul Obsazení ve výstupní oblasti master modulu sběrnice Slot / bajt 0 H95 H90 Slot 2 / bajt 0 Mag. Slot / bajt 0 O8 O7 Slot / bajt 0 LED diody H90 H95 Slot 2 / bajt 0 Jisticí elektromagnet Slot / bajt 0 Diagnostický modul Obsazení standardu PROFIsafe ve vstupní oblasti master modulu sběrnice Bajt n+0 SI5 SI SI Bajt n+ SI0 SI9 Bajt n+2 Bajt n+ Bajt n+ SI Poloha dveří (T) SI Poloha petlice (R) SI5 Jištění ochranného krytu (Z) SI9 SK (T + R) SI0 ÜK (T + R + Z) Obsazení standardu PROFIsafe ve výstupní oblasti master modulu sběrnice Bajt n+0 SO Bajt n+ Bajt n+2 Bajt n+ Bajt n+ SO Jisticí elektromagnet 87

4 Jisticí sady MGB-L...-PN... (jištění ochranného krytu silou pružiny) Se dvěma ovládacími nebo indikačními prvky Cat. PLe Systémové komponenty a náhradní díly c a d b 2 2c 2a 2b c a b Objednací tabulka systémových komponent, náhradních dílů a příslušenství Upozornění: Objednat lze pouze náhradní díly, které jsou v následující objednací tabulce uvedeny s objednacím číslem. Poloha Označení Použití/popis Obj. č. / typ Systémová jednotka MGB-LB-... (jištění ochranného krytu silou pružiny) Pro dveře se závěsy nalevo Pro dveře se závěsy napravo 28 MGB-LB-PN-L MGB-LB-PN-R-28 a - vyhodnocovací modul b - sběrnicový modul c - montážní deska 2 Modul vnější kliky MGB-H-... Pro dveře se závěsy nalevo Pro dveře se závěsy napravo 0622 MGB-H-2-L MGB-H-2-R a - modul vnější kliky 2b - dveřní klika Stříbrné barevné provedení 2c - montážní deska Pro modul vnější kliky MGB-H-... Únikový odjišťovací prvek MGB-E MGB--DOORHNDLE-S MGB--MOUNTINGPLTE-H MGB-E a - únikový odjišťovací prvek b - ovládací osa únikového odjištění Standardní délka 8 mm (čtyřhran 8 8 mm + dutinka) - dlouhá ovládací osa únikového odjištění (místo pol. b) Délka 250 mm (čtyřhran 8 8 mm + dutinka o délce 82 mm) c - dveřní klika Červené barevné provedení d - montážní deska Pro únikový odjišťovací prvek MGB-E MGB--FLUCHTENTRIEGELUNGSWELLE MGB--DOORHNDLE-R MGB--MOUNTINGPLTE-E

5 MGB-L... 89

6 Jisticí sady MGB-L...-PN... (jištění ochranného krytu silou pružiny) Se třemi ovládacími nebo indikačními prvky Cat. PLe Integrované ovládací a indikační prvky Předem namontováno na montážních deskách Integrovaný switch Profinet RT Podrobnosti Napojení na sběrnici Profinet Připojení konektorem Push-pull dle normy IEC , varianta, nebo konektorem 7/8" dle normy NSI/B9.55M-98 a konektorem M2 dle normy IEC Switch Profinet RT Sběrnicová síťová topologie díky integrovanému switchi RT. Flexibilní využití k blokování nebo jištění Díky odpovídajícímu vyhodnocování bezpečných dat přístrojů v řídicím systému lze systém volitelně používat buď ve funkci blokování, nebo ve funkci jištění (s monitorováním nebo bez monitorování). Prosvětlené nouzové zastavení Nouzové zastavení s libovolně ovladatelným osvětlením. Sada barevných clonek Barvu tlačítek můžete sami zvolit pomocí přiložené sady barevných clonek 20. Další informace Rozměrové výkresy viz str. 2 Technické údaje viz str. 20 Příslušenství a náhradní díly viz str. 9 Objednací tabulka Moduly v sadě Objednací údaje sady Provedení / schéma osazení Obj. č. kombinace modulů Vyhodnocovací modul a sběrnicový modul Ovládací a indikační prvky Datové oblasti Modul vnější kliky Obj. č. samostatného modulu Únikový odjišťovací prvek Obj. č. samostatného modulu Dveřní doraz (nastavení z výroby) Obj. č. / typ 285 S9 S90 S95 H9 H90 H Vpravo 2852 MGB-LHB-PN-R-2852 (moduly předem namontovány na montážních deskách) PN Vč. nalepovacích štítků, konektor Push-pull 2855 STOP *) *) Vlevo 2856 MGB-LHB-PN-L-2856 (moduly předem namontovány na montážních deskách) Vč. nalepovacích štítků, konektor Push-pull * Barvu můžete sami zvolit pomocí přiložené sady barevných clonek. 90 (pokračování na další straně)

7 MGB-L... Objednací tabulka (pokračování) Moduly v sadě Objednací údaje sady Provedení / schéma osazení Obj. č. kombinace modulů Vyhodnocovací modul a sběrnicový modul Ovládací a indikační prvky Datové oblasti Modul vnější kliky Obj. č. samostatného modulu Únikový odjišťovací prvek Obj. č. samostatného modulu Dveřní doraz (nastavení z výroby) Obj. č. / typ 2857 S9 S90 S95 H9 H90 H Předem namontováno na montážní desce Vpravo 2858 MGB-LHB-PN-R-2858 PN Předem namontováno na montážní desce, vč. nalepovacích štítků, konektory 7/8" a M2 286 STOP *) *) Předem namontováno na montážní desce Vlevo 2862 MGB-LHB-PN-L-2862 Předem namontováno na montážní desce, vč. nalepovacích štítků, konektory 7/8" a M2 * Barvu můžete sami zvolit pomocí přiložené sady barevných clonek. 9

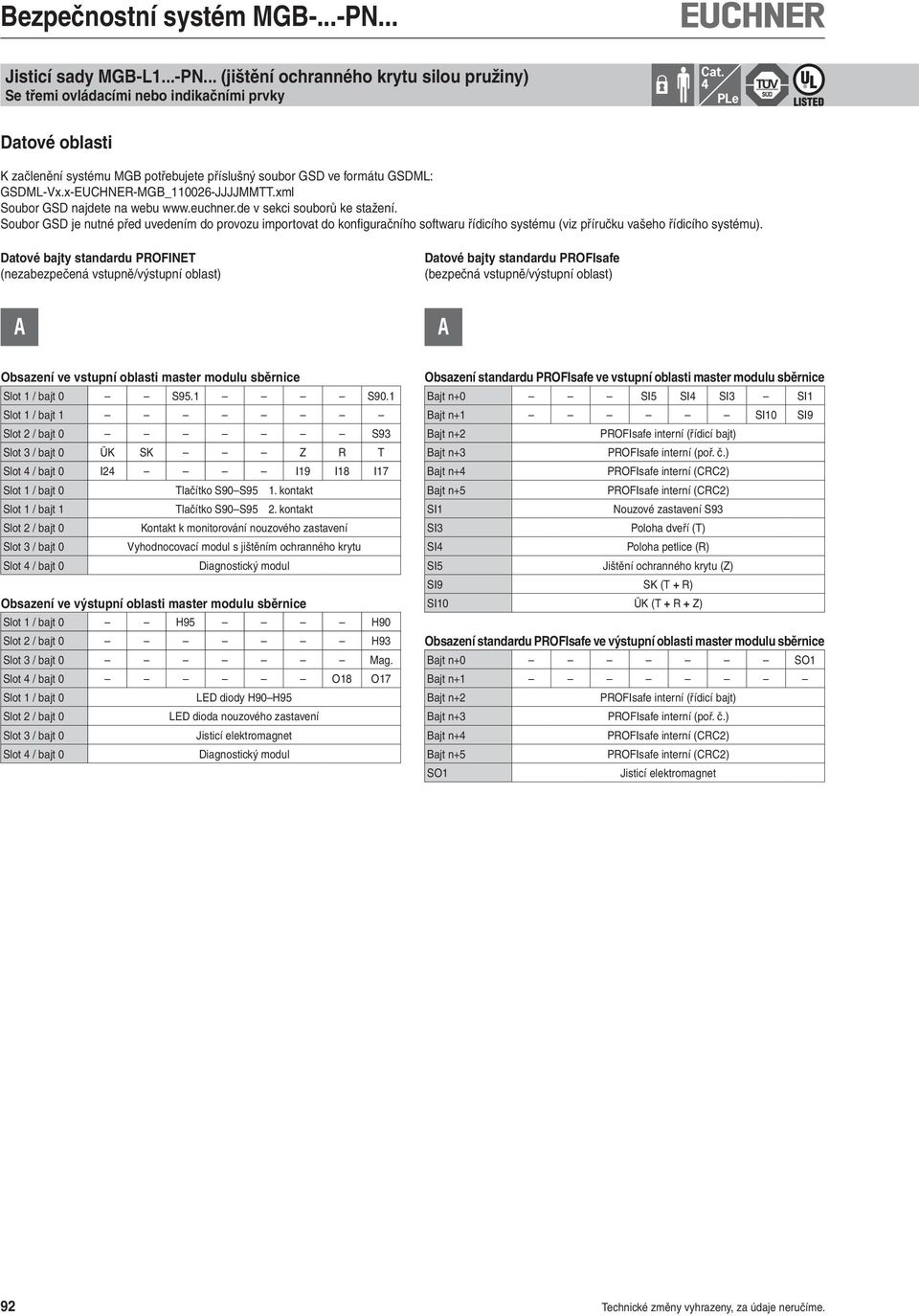

8 Jisticí sady MGB-L...-PN... (jištění ochranného krytu silou pružiny) Se třemi ovládacími nebo indikačními prvky Cat. PLe Datové oblasti K začlenění systému MGB potřebujete příslušný soubor GSD ve formátu GSDML: GSDML-Vx.x-EUCHNER-MGB_0026-JJJJMMTT.xml Soubor GSD najdete na webu v sekci souborů ke stažení. Soubor GSD je nutné před uvedením do provozu importovat do konfiguračního softwaru řídicího systému (viz příručku vašeho řídicího systému). Datové bajty standardu PROFINET (nezabezpečená vstupně/výstupní oblast) Datové bajty standardu PROFIsafe (bezpečná vstupně/výstupní oblast) Obsazení ve vstupní oblasti master modulu sběrnice Slot / bajt 0 S95. S90. Slot / bajt Slot 2 / bajt 0 S9 Slot / bajt 0 ÜK SK Z R T Slot / bajt 0 I2 I9 I8 I7 Slot / bajt 0 Tlačítko S90 S95. kontakt Slot / bajt Tlačítko S90 S95 2. kontakt Slot 2 / bajt 0 Kontakt k monitorování nouzového zastavení Slot / bajt 0 Vyhodnocovací modul s jištěním ochranného krytu Slot / bajt 0 Diagnostický modul Obsazení ve výstupní oblasti master modulu sběrnice Slot / bajt 0 H95 H90 Slot 2 / bajt 0 H9 Slot / bajt 0 Mag. Slot / bajt 0 O8 O7 Slot / bajt 0 LED diody H90 H95 Slot 2 / bajt 0 LED dioda nouzového zastavení Slot / bajt 0 Jisticí elektromagnet Slot / bajt 0 Diagnostický modul Obsazení standardu PROFIsafe ve vstupní oblasti master modulu sběrnice Bajt n+0 SI5 SI SI SI Bajt n+ SI0 SI9 Bajt n+2 Bajt n+ Bajt n+ SI Nouzové zastavení S9 SI Poloha dveří (T) SI Poloha petlice (R) SI5 Jištění ochranného krytu (Z) SI9 SK (T + R) SI0 ÜK (T + R + Z) Obsazení standardu PROFIsafe ve výstupní oblasti master modulu sběrnice Bajt n+0 SO Bajt n+ Bajt n+2 Bajt n+ Bajt n+ SO Jisticí elektromagnet 92

9 MGB-L... Systémové komponenty a náhradní díly c a d b 2 2c 2a c 2b a b Objednací tabulka systémových komponent, náhradních dílů a příslušenství Upozornění: Objednat lze pouze náhradní díly, které jsou v následující objednací tabulce uvedeny s objednacím číslem. Poloha Označení Použití/popis Obj. č. / typ Systémová jednotka MGB-LB-... (jištění ochranného krytu silou pružiny) Pro dveře se závěsy nalevo Pro dveře se závěsy napravo 2855 MGB-LB-PN-L MGB-LB-PN-L MGB-LB-PN-R MGB-LB-PN-R-2857 a - vyhodnocovací modul b - sběrnicový modul c - montážní deska 2 Modul vnější kliky MGB-H-... Pro dveře se závěsy nalevo Pro dveře se závěsy napravo 0622 MGB-H-2-L MGB-H-2-R a - modul vnější kliky 2b - dveřní klika Stříbrné barevné provedení 2c - montážní deska Pro modul vnější kliky MGB-H-... Únikový odjišťovací prvek MGB-E MGB--DOORHNDLE-S MGB--MOUNTINGPLTE-H MGB-E a - únikový odjišťovací prvek b - ovládací osa únikového odjištění Standardní délka 8 mm (čtyřhran 8 8 mm + dutinka) - dlouhá ovládací osa únikového odjištění (místo pol. b) Délka 250 mm (čtyřhran 8 8 mm + dutinka o délce 82 mm) c - dveřní klika Červené barevné provedení d - montážní deska Pro únikový odjišťovací prvek MGB-E MGB--FLUCHTENTRIEGELUNGSWELLE MGB--DOORHNDLE-R MGB--MOUNTINGPLTE-E

10 Jisticí sady MGB-L...-PN... (jištění ochranného krytu silou pružiny) Se čtyřmi ovládacími nebo indikačními prvky Cat. PLe Integrované ovládací a indikační prvky Předem namontováno na montážních deskách Integrovaný switch Profinet RT Podrobnosti Napojení na sběrnici Profinet Připojení konektorem 7/8" dle NSI/B9.55M-98 a konektorem M2 dle IEC Switch Profinet RT Sběrnicová síťová topologie díky integrovanému switchi RT. Flexibilní využití k blokování nebo jištění Díky odpovídajícímu vyhodnocování bezpečných dat přístrojů v řídicím systému lze systém volitelně používat buď ve funkci blokování, nebo ve funkci jištění (s monitorováním nebo bez monitorování). Prosvětlené nouzové zastavení Nouzové zastavení s libovolně ovladatelným osvětlením. Sada barevných clonek Barvu tlačítek můžete sami zvolit pomocí přiložené sady barevných clonek 20. Vyhodnocování typu Multicode Bezpečnostní spínač detekuje každý vhodný modul vnější kliky. Další informace Rozměrové výkresy viz str. 2 Technické údaje viz str. 20 Příslušenství a náhradní díly viz str. 9 Objednací tabulka Moduly v sadě Objednací údaje sady Provedení / schéma osazení Obj. č. kombinace modulů Vyhodnocovací modul a sběrnicový modul Ovládací a indikační prvky Datové oblasti Modul vnější kliky Obj. č. samostatného modulu Únikový odjišťovací prvek Obj. č. samostatného modulu Dveřní doraz (nastavení z výroby) Obj. č. / typ S9 S90 S92 S H9 H90 H92 H Vpravo 2866 MGB-LHB-PNC-R-2866 (moduly předem namontovány na montážních deskách) Vč. nalepovacích štítků PN 2867 STOP *) *) *) Vlevo 2868 MGB-LHB-PNC-L-2868 (moduly předem namontovány na montážních deskách) Vč. nalepovacích štítků * Barvu můžete sami zvolit pomocí přiložené sady barevných clonek. 9

11 MGB-L... 2 Datové oblasti K začlenění systému MGB potřebujete příslušný soubor GSD ve formátu GSDML: GSDML-Vx.x-EUCHNER-MGB_0026-JJJJMMTT.xml Soubor GSD najdete na webu v sekci souborů ke stažení. Soubor GSD je nutné před uvedením do provozu importovat do konfiguračního softwaru řídicího systému (viz příručku vašeho řídicího systému). Datové bajty standardu PROFINET (nezabezpečená vstupně/výstupní oblast) Datové bajty standardu PROFIsafe (bezpečná vstupně/výstupní oblast) Obsazení ve vstupní oblasti master modulu sběrnice Slot / bajt 0 S95. S92. S90. Slot / bajt Slot 2 / bajt 0 S9 Slot / bajt 0 ÜK SK Z R T Slot / bajt 0 I2 I9 I8 I7 Slot / bajt 0 Tlačítko S90 S95. kontakt Slot / bajt Tlačítko S90 S95 2. kontakt Slot 2 / bajt 0 Kontakt k monitorování nouzového zastavení Slot / bajt 0 Vyhodnocovací modul s jištěním ochranného krytu Slot / bajt 0 Diagnostický modul Obsazení ve výstupní oblasti master modulu sběrnice Slot / bajt 0 H95 H92 H90 Slot 2 / bajt 0 H9 Slot / bajt 0 Mag. Slot / bajt 0 O8 O7 Slot / bajt 0 LED diody H90 H95 Slot 2 / bajt 0 LED dioda nouzového zastavení Slot / bajt 0 Jisticí elektromagnet Slot / bajt 0 Diagnostický modul Obsazení standardu PROFIsafe ve vstupní oblasti master modulu sběrnice Bajt n+0 SI5 SI SI SI Bajt n+ SI0 SI9 Bajt n+2 Bajt n+ Bajt n+ SI Nouzové zastavení S9 SI Poloha dveří (T) SI Poloha petlice (R) SI5 Jištění ochranného krytu (Z) SI9 SK (T + R) SI0 ÜK (T + R + Z) Obsazení standardu PROFIsafe ve výstupní oblasti master modulu sběrnice Bajt n+0 SO Bajt n+ Bajt n+2 Bajt n+ Bajt n+ SO Jisticí elektromagnet 95

12 Jisticí sady MGB-L...-PN... (jištění ochranného krytu silou pružiny) Se čtyřmi ovládacími nebo indikačními prvky Cat. PLe Systémové komponenty a náhradní díly c a d b 2 2c 2a 2b c a b Objednací tabulka systémových komponent, náhradních dílů a příslušenství Upozornění: Objednat lze pouze náhradní díly, které jsou v následující objednací tabulce uvedeny s objednacím číslem. Poloha Označení Použití/popis Obj. č. / typ Systémová jednotka MGB-LB-... (jištění ochranného krytu silou pružiny) Pro dveře se závěsy nalevo Pro dveře se závěsy napravo 2867 MGB-LB-PNC-L MGB-LB-PNC-R-2865 a - vyhodnocovací modul b - sběrnicový modul c - montážní deska 2 Modul vnější kliky MGB-H-... Pro dveře se závěsy nalevo Pro dveře se závěsy napravo 89 MGB-H-6-L MGB-H-6-R-88 2a - modul vnější kliky 2b - dveřní klika Stříbrné barevné provedení 2c - montážní deska Pro modul vnější kliky MGB-H-... Únikový odjišťovací prvek MGB-E MGB--DOORHNDLE-S MGB--MOUNTINGPLTE-H MGB-E a - únikový odjišťovací prvek b - ovládací osa únikového odjištění Standardní délka 8 mm (čtyřhran 8 8 mm + dutinka) - dlouhá ovládací osa únikového odjištění (místo pol. b) Délka 250 mm (čtyřhran 8 8 mm + dutinka o délce 82 mm) c - dveřní klika Červené barevné provedení d - montážní deska Pro únikový odjišťovací prvek MGB-E MGB--FLUCHTENTRIEGELUNGSWELLE MGB--DOORHNDLE-R MGB--MOUNTINGPLTE-E

13 MGB-L

14 Jisticí sady MGB-L2...-PN... (jištění ochranného krytu silou elektromagnetu) Bez ovládacích nebo indikačních prvků Cat. PLe Podrobnosti Napojení na sběrnici Profinet Připojení konektorem Push-pull dle normy IEC , varianta. Switch Profinet RT Sběrnicová síťová topologie díky integrovanému switchi RT. Flexibilní využití k blokování nebo jištění Díky odpovídajícímu vyhodnocování bezpečných dat přístrojů v řídicím systému lze systém volitelně používat buď ve funkci blokování, nebo ve funkci jištění (s monitorováním nebo bez monitorování). Další informace Rozměrové výkresy viz str. 2 Technické údaje viz str. 20 Příslušenství a náhradní díly viz str Předem namontováno na montážních deskách Integrovaný switch Profinet RT Objednací tabulka Moduly v sadě Objednací údaje sady Provedení / schéma osazení Obj. č. kombinace modulů Vyhodnocovací modul a sběrnicový modul Ovládací a indikační prvky Datové oblasti Modul vnější kliky Obj. č. samostatného modulu Únikový odjišťovací prvek Obj. č. samostatného modulu Dveřní doraz (nastavení z výroby) Obj. č. / typ Vpravo 988 MGB-L2HB-PN-R-988 (moduly předem namontovány na montážních deskách) PN Vlevo 989 MGB-L2HB-PN-L-989 (moduly předem namontovány na montážních deskách) 98

15 MGB-L2... Datové oblasti K začlenění systému MGB potřebujete příslušný soubor GSD ve formátu GSDML: GSDML-Vx.x-EUCHNER-MGB_0026-JJJJMMTT.xml Soubor GSD najdete na webu v sekci souborů ke stažení. Soubor GSD je nutné před uvedením do provozu importovat do konfiguračního softwaru řídicího systému (viz příručku vašeho řídicího systému). Datové bajty standardu PROFINET (nezabezpečená vstupně/výstupní oblast) Datové bajty standardu PROFIsafe (bezpečná vstupně/výstupní oblast) Obsazení ve vstupní oblasti master modulu sběrnice Slot / bajt ÜK SK Z R T Slot 2 / bajt I2 I8 I7 Slot / bajt Vyhodnocovací modul s jištěním ochranného krytu Slot 2 / bajt Diagnostický modul Obsazení ve výstupní oblasti master modulu sběrnice Slot / bajt Mag. Slot 2 / bajt O8 O7 Slot / bajt Jisticí elektromagnet Slot 2 / bajt Diagnostický modul Obsazení standardu PROFIsafe ve vstupní oblasti master modulu sběrnice Bajt n+0 SI5 SI SI Bajt n+ SI0 SI9 Bajt n+2 Bajt n+ Bajt n+ SI Poloha dveří (T) SI Poloha petlice (R) SI5 Jištění ochranného krytu (Z) SI9 SK (T + R) SI0 ÜK (T + R + Z) Obsazení standardu PROFIsafe ve výstupní oblasti master modulu sběrnice Bajt n+0 SO Bajt n+ Bajt n+2 Bajt n+ Bajt n+ SO Jisticí elektromagnet 99

16 Jisticí sady MGB-L2...-PN... (jištění ochranného krytu silou elektromagnetu) Bez ovládacích nebo indikačních prvků Cat. PLe Systémové komponenty a náhradní díly c a d b 2 2c 2a 2b c a b Objednací tabulka systémových komponent, náhradních dílů a příslušenství Upozornění: Objednat lze pouze náhradní díly, které jsou v následující objednací tabulce uvedeny s objednacím číslem. Poloha Označení Použití/popis Obj. č. / typ Systémová jednotka MGB-L2B-... (jištění ochranného krytu silou elektromagnetu) Pro dveře se závěsy nalevo Pro dveře se závěsy napravo 0 MGB-L2B-PN-L-0 05 MGB-L2B-PN-R-05 a - vyhodnocovací modul b - sběrnicový modul c - montážní deska 2 Modul vnější kliky MGB-H-... Pro dveře se závěsy nalevo Pro dveře se závěsy napravo 0622 MGB-H-2-L MGB-H-2-R a - modul vnější kliky 2b - dveřní klika Stříbrné barevné provedení 2c - montážní deska Pro modul vnější kliky MGB-H-... Únikový odjišťovací prvek MGB-E MGB--DOORHNDLE-S MGB--MOUNTINGPLTE-H MGB-E a - únikový odjišťovací prvek b - ovládací osa únikového odjištění Standardní délka 8 mm (čtyřhran + dutinka) - dlouhá ovládací osa únikového odjištění (místo pol. b) Délka 250 mm (čtyřhran 8 8 mm + dutinka o délce 82 mm) c - dveřní klika Červené barevné provedení d - montážní deska Pro únikový odjišťovací prvek MGB-E MGB--FLUCHTENTRIEGELUNGSWELLE MGB--DOORHNDLE-R MGB--MOUNTINGPLTE-E

17 MGB-L2... 0

18 Jisticí sady MGB-L2...-PN... (jištění ochranného krytu silou elektromagnetu) Se třemi ovládacími nebo indikačními prvky Cat. PLe Integrované ovládací a indikační prvky Předem namontováno na montážních deskách Integrovaný switch Profinet RT Podrobnosti Napojení na sběrnici Profinet Připojení konektorem Push-pull dle normy IEC , varianta, nebo konektorem 7/8" dle normy NSI/B9.55M-98 a konektorem M2 dle normy IEC Switch Profinet RT Sběrnicová síťová topologie díky integrovanému switchi RT. Flexibilní využití k blokování nebo jištění Díky odpovídajícímu vyhodnocování bezpečných dat přístrojů v řídicím systému lze systém volitelně používat buď ve funkci blokování, nebo ve funkci jištění (s monitorováním nebo bez monitorování). Prosvětlené nouzové zastavení Nouzové zastavení s libovolně ovladatelným osvětlením. Sada barevných clonek Barvu tlačítek můžete sami zvolit pomocí přiložené sady barevných clonek 20. Další informace Rozměrové výkresy viz str. 2 Technické údaje viz str. 20 Příslušenství a náhradní díly viz str Objednací tabulka Moduly v sadě Objednací údaje sady Provedení / schéma osazení Obj. č. kombinace modulů Vyhodnocovací modul a sběrnicový modul Ovládací a indikační prvky Datové oblasti Modul vnější kliky Obj. č. samostatného modulu Únikový odjišťovací prvek Obj. č. samostatného modulu Dveřní doraz (nastavení z výroby) Obj. č. / typ 288 S9 S90 S95 H9 H90 H Vpravo 289 MGB-L2HB-PN-R-289 (moduly předem namontovány na montážních deskách) PN Vč. nalepovacích štítků, konektor Push-pull 285 STOP *) *) Vlevo 285 MGB-L2HB-PN-L-285 (moduly předem namontovány na montážních deskách) Vč. nalepovacích štítků, konektor Push-pull * Barvu můžete sami zvolit pomocí přiložené sady barevných clonek. 02 (pokračování na další straně)

19 MGB-L2... Objednací tabulka (pokračování) Moduly v sadě Objednací údaje sady Provedení / schéma osazení Obj. č. kombinace modulů Vyhodnocovací modul a sběrnicový modul Ovládací a indikační prvky Datové oblasti Modul vnější kliky Obj. č. samostatného modulu Únikový odjišťovací prvek Obj. č. samostatného modulu Dveřní doraz (nastavení z výroby) Obj. č. / typ 2859 S9 S90 S95 H9 H90 H Předem namontováno na montážní desce Vpravo 2860 MGB-L2HB-PN-R-2860 PN Předem namontováno na montážní desce, vč. nalepovacích štítků, konektory 7/8" a M2 286 STOP *) *) Předem namontováno na montážní desce Vlevo 286 MGB-L2HB-PN-L-286 Předem namontováno na montážní desce, vč. nalepovacích štítků, konektory 7/8" a M2 * Barvu můžete sami zvolit pomocí přiložené sady barevných clonek. 0

20 Jisticí sady MGB-L2...-PN... (jištění ochranného krytu silou elektromagnetu) Se třemi ovládacími nebo indikačními prvky Cat. PLe Datové oblasti K začlenění systému MGB potřebujete příslušný soubor GSD ve formátu GSDML: GSDML-Vx.x-EUCHNER-MGB_0026-JJJJMMTT.xml Soubor GSD najdete na webu v sekci souborů ke stažení. Soubor GSD je nutné před uvedením do provozu importovat do konfiguračního softwaru řídicího systému (viz příručku vašeho řídicího systému). Datové bajty standardu PROFINET (nezabezpečená vstupně/výstupní oblast) Datové bajty standardu PROFIsafe (bezpečná vstupně/výstupní oblast) Obsazení ve vstupní oblasti master modulu sběrnice Slot / bajt 0 S95. S90. Slot / bajt Slot 2 / bajt 0 S9 Slot / bajt 0 ÜK SK Z R T Slot / bajt 0 I2 I9 I8 I7 Slot / bajt 0 Tlačítko S90 S95. kontakt Slot / bajt Tlačítko S90 S95 2. kontakt Slot 2 / bajt 0 Kontakt k monitorování nouzového zastavení Slot / bajt 0 Vyhodnocovací modul s jištěním ochranného krytu Slot / bajt 0 Diagnostický modul Obsazení ve výstupní oblasti master modulu sběrnice Slot / bajt 0 H95 H90 Slot 2 / bajt 0 H9 Slot / bajt 0 Mag. Slot / bajt 0 O8 O7 Slot / bajt 0 LED diody H90 H95 Slot 2 / bajt 0 LED dioda nouzového zastavení Slot / bajt 0 Jisticí elektromagnet Slot / bajt 0 Diagnostický modul Obsazení standardu PROFIsafe ve vstupní oblasti master modulu sběrnice Bajt n+0 SI5 SI SI SI Bajt n+ SI0 SI9 Bajt n+2 Bajt n+ Bajt n+ SI Nouzové zastavení S9 SI Poloha dveří (T) SI Poloha petlice (R) SI5 Jištění ochranného krytu (Z) SI9 SK (T + R) SI0 ÜK (T + R + Z) Obsazení standardu PROFIsafe ve výstupní oblasti master modulu sběrnice Bajt n+0 SO Bajt n+ Bajt n+2 Bajt n+ Bajt n+ SO Jisticí elektromagnet 0

21 MGB-L2... Systémové komponenty a náhradní díly c a d b 2 2c 2a 2b c a b Objednací tabulka systémových komponent, náhradních dílů a příslušenství Upozornění: Objednat lze pouze náhradní díly, které jsou v následující objednací tabulce uvedeny s objednacím číslem. Poloha Označení Použití/popis Obj. č. / typ Systémová jednotka MGB-L2B-... (jištění ochranného krytu silou elektromagnetu) Pro dveře se závěsy nalevo Pro dveře se závěsy napravo 285 MGB-L2B-PN-L MGB-L2B-PN-L MGB-L2B-PN-R MGB-L2B-PN-R-2859 a - vyhodnocovací modul b - sběrnicový modul c - montážní deska 2 Modul vnější kliky MGB-H-... Pro dveře se závěsy nalevo Pro dveře se závěsy napravo 0622 MGB-H-2-L MGB-H-2-R a - modul vnější kliky 2b - dveřní klika Stříbrné barevné provedení 2c - montážní deska Pro modul vnější kliky MGB-H-... Únikový odjišťovací prvek MGB-E MGB--DOORHNDLE-S MGB--MOUNTINGPLTE-H MGB-E a - únikový odjišťovací prvek b - ovládací osa únikového odjištění Standardní délka 8 mm (čtyřhran + dutinka) - dlouhá ovládací osa únikového odjištění (místo pol. b) Délka 250 mm (čtyřhran 8 8 mm + dutinka o délce 82 mm) c - dveřní klika Červené barevné provedení d - montážní deska Pro únikový odjišťovací prvek MGB-E MGB--FLUCHTENTRIEGELUNGSWELLE MGB--DOORHNDLE-R MGB--MOUNTINGPLTE-E

22 Jisticí sady MGB-L2...-PN... (jištění ochranného krytu silou elektromagnetu) Se šesti ovládacími nebo indikačními prvky Cat. PLe Integrované ovládací a indikační prvky Předem namontováno na montážních deskách Integrovaný switch Profinet RT Podrobnosti Napojení na sběrnici Profinet Připojení konektorem Push-pull dle normy IEC , varianta. Switch Profinet RT Sběrnicová síťová topologie díky integrovanému switchi RT. Flexibilní využití k blokování nebo jištění Díky odpovídajícímu vyhodnocování bezpečných dat přístrojů v řídicím systému lze systém volitelně používat buď ve funkci blokování, nebo ve funkci jištění (s monitorováním nebo bez monitorování). Prosvětlené nouzové zastavení Nouzové zastavení s libovolně ovladatelným osvětlením. Sada barevných clonek Barvu tlačítek můžete sami zvolit pomocí přiložené sady barevných clonek 20. Další informace Rozměrové výkresy viz str. 2 Technické údaje viz str. 20 Příslušenství a náhradní díly viz str. 2 Objednací tabulka Moduly v sadě Objednací údaje sady Provedení / schéma osazení Obj. č. kombinace modulů Vyhodnocovací modul a sběrnicový modul Ovládací a indikační prvky Datové oblasti Modul vnější kliky Obj. č. samostatného modulu Únikový odjišťovací prvek Obj. č. samostatného modulu Dveřní doraz (nastavení z výroby) Obj. č. / typ 286 S9 S90 S9 S92 S9 S95 H9 H90 H9 H92 H9 H9 287 MGB-L2HB-PN-R Vpravo (moduly předem namontovány na montážních deskách) Vč. nalepovacích štítků PN 288 STOP *) *) *) *) *) Vlevo 289 MGB-L2HB-PN-L-289 (moduly předem namontovány na montážních deskách) Vč. nalepovacích štítků * Barvu můžete sami zvolit pomocí přiložené sady barevných clonek. 06

23 MGB-L2... Datové oblasti K začlenění systému MGB potřebujete příslušný soubor GSD ve formátu GSDML: GSDML-Vx.x-EUCHNER-MGB_0026-JJJJMMTT.xml Soubor GSD najdete na webu v sekci souborů ke stažení. Soubor GSD je nutné před uvedením do provozu importovat do konfiguračního softwaru řídicího systému (viz příručku vašeho řídicího systému). Datové bajty standardu PROFINET (nezabezpečená vstupně/výstupní oblast) Datové bajty standardu PROFIsafe (bezpečná vstupně/výstupní oblast) Obsazení ve vstupní oblasti master modulu sběrnice Slot / bajt 0 S95. S9. S92. S9. S90. Slot / bajt Slot 2 / bajt 0 S9 Slot / bajt 0 ÜK SK Z R T Slot / bajt 0 I2 I9 I8 I7 Slot / bajt 0 Tlačítko S90 S95. kontakt Slot / bajt Tlačítko S90 S95 2. kontakt Slot 2 / bajt 0 Kontakt k monitorování nouzového zastavení Slot / bajt 0 Vyhodnocovací modul s jištěním ochranného krytu Slot / bajt 0 Diagnostický modul Obsazení ve výstupní oblasti master modulu sběrnice Slot / bajt 0 H95 H9 H92 H9 H90 Slot 2 / bajt 0 H9 Slot / bajt 0 Mag. Slot / bajt 0 O8 O7 Slot / bajt 0 LED diody H90 H95 Slot 2 / bajt 0 LED dioda nouzového zastavení Slot / bajt 0 Jisticí elektromagnet Slot / bajt 0 Diagnostický modul Obsazení standardu PROFIsafe ve vstupní oblasti master modulu sběrnice Bajt n+0 SI5 SI SI SI Bajt n+ SI0 SI9 Bajt n+2 Bajt n+ Bajt n+ SI Nouzové zastavení S9 SI Poloha dveří (T) SI Poloha petlice (R) SI5 Jištění ochranného krytu (Z) SI9 SK (T + R) SI0 ÜK (T + R + Z) Obsazení standardu PROFIsafe ve výstupní oblasti master modulu sběrnice Bajt n+0 SO Bajt n+ Bajt n+2 Bajt n+ Bajt n+ SO Jisticí elektromagnet 07

24 Jisticí sady MGB-L2...-PN... (jištění ochranného krytu silou elektromagnetu) Se šesti ovládacími nebo indikačními prvky Cat. PLe Systémové komponenty a náhradní díly c a d b 2 2c 2a 2b c a b Objednací tabulka systémových komponent, náhradních dílů a příslušenství Upozornění: Objednat lze pouze náhradní díly, které jsou v následující objednací tabulce uvedeny s objednacím číslem. Poloha Označení Použití/popis Obj. č. / typ Systémová jednotka MGB-L2B-... (jištění ochranného krytu silou pružiny) Pro dveře se závěsy nalevo Pro dveře se závěsy napravo 288 MGB-L2B-PN-L MGB-L2B-PN-R-286 a - vyhodnocovací modul b - sběrnicový modul c - montážní deska 2 Modul vnější kliky MGB-H-... Pro dveře se závěsy nalevo Pro dveře se závěsy napravo 89 MGB-H-6-L MGB-H-6-R-88 2a - modul vnější kliky 2b - dveřní klika Stříbrné barevné provedení 2c - montážní deska Pro modul vnější kliky MGB-H-... Únikový odjišťovací prvek MGB-E MGB--DOORHNDLE-S MGB--MOUNTINGPLTE-H MGB-E a - únikový odjišťovací prvek b - ovládací osa únikového odjištění Standardní délka 8 mm (čtyřhran 8 8 mm + dutinka) - dlouhá ovládací osa únikového odjištění (místo pol. b) Délka 250 mm (čtyřhran 8 8 mm + dutinka o délce 82 mm) c - dveřní klika Červené barevné provedení d - montážní deska Pro únikový odjišťovací prvek MGB-E MGB--FLUCHTENTRIEGELUNGSWELLE MGB--DOORHNDLE-R MGB--MOUNTINGPLTE-E

25 MGB-L

26 Jisticí sady MGB-L2...-PN... (jištění ochranného krytu silou elektromagnetu) Se šesti ovládacími nebo indikačními prvky Cat. PLe Integrované ovládací a indikační prvky Předem namontováno na montážních deskách Integrovaný switch Profinet RT Podrobnosti Napojení na sběrnici Profinet Připojení konektorem Push-pull dle normy IEC , varianta. Switch Profinet RT Sběrnicová síťová topologie díky integrovanému switchi RT. Flexibilní využití k blokování nebo jištění Díky odpovídajícímu vyhodnocování bezpečných dat přístrojů v řídicím systému lze systém volitelně používat buď ve funkci blokování, nebo ve funkci jištění (s monitorováním nebo bez monitorování). Prosvětlené nouzové zastavení Nouzové zastavení s libovolně ovladatelným osvětlením. Další informace Rozměrové výkresy viz str. 2 Technické údaje viz str. 20 Příslušenství a náhradní díly viz str. 2 Objednací tabulka Moduly v sadě Objednací údaje sady Provedení / schéma osazení Obj. č. kombinace modulů Vyhodnocovací modul a sběrnicový modul Ovládací a indikační prvky Datové oblasti Modul vnější kliky Obj. č. samostatného modulu Únikový odjišťovací prvek Obj. č. samostatného modulu Dveřní doraz (nastavení z výroby) Obj. č. / typ S S9 S95 S90 S9 H92 H H9 H Vpravo MGB-L2HB-PN-R- (moduly předem namontovány na montážních deskách) Vč. nalepovacích štítků PN 990 STOP zelená červená žlutá bílá modrá Vlevo 99 MGB-L2HB-PN-L-99 (moduly předem namontovány na montážních deskách) Vč. nalepovacích štítků 0

27 MGB-L2... Datové oblasti K začlenění systému MGB potřebujete příslušný soubor GSD ve formátu GSDML: GSDML-Vx.x-EUCHNER-MGB_0026-JJJJMMTT.xml Soubor GSD najdete na webu v sekci souborů ke stažení. Soubor GSD je nutné před uvedením do provozu importovat do konfiguračního softwaru řídicího systému (viz příručku vašeho řídicího systému). Datové bajty standardu PROFINET (nezabezpečená vstupně/výstupní oblast) Datové bajty standardu PROFIsafe (bezpečná vstupně/výstupní oblast) Obsazení ve vstupní oblasti master modulu sběrnice Slot / bajt S95. S9. S9. S90. Slot / bajt 2 Slot 2 / bajt S Slot / bajt I2 I9 I8 I7 Slot / bajt Tlačítko S90 S95. kontakt Slot / bajt 2 Tlačítko S90 S95 2. kontakt Slot 2 / bajt Kontakt k monitorování nouzového zastavení Slot / bajt Diagnostický modul Obsazení ve výstupní oblasti master modulu sběrnice Slot / bajt H95 H9 H92 Slot 2 / bajt H Slot / bajt Mag. Slot / bajt O8 O7 Slot / bajt LED diody H90 H95 Slot 2 / bajt LED dioda nouzového zastavení Slot / bajt Jisticí elektromagnet Slot / bajt Diagnostický modul Obsazení standardu PROFIsafe ve vstupní oblasti master modulu sběrnice Bajt n+0 SI5 SI SI SI Bajt n+ SI0 SI9 Bajt n+2 Bajt n+ Bajt n+ SI Nouzové zastavení S SI Poloha dveří (T) SI Poloha petlice (R) SI5 Jištění ochranného krytu (Z) SI9 SK (T + R) SI0 ÜK (T + R + Z) Obsazení standardu PROFIsafe ve výstupní oblasti master modulu sběrnice Bajt n+0 SO Bajt n+ Bajt n+2 Bajt n+ Bajt n+ SO Jisticí elektromagnet

28 Jisticí sady MGB-L2...-PN... (jištění ochranného krytu silou elektromagnetu) Se šesti ovládacími nebo indikačními prvky Cat. PLe Systémové komponenty a náhradní díly c a d b 2 2c 2a 2b c a b Objednací tabulka systémových komponent, náhradních dílů a příslušenství Upozornění: Objednat lze pouze náhradní díly, které jsou v následující objednací tabulce uvedeny s objednacím číslem. Poloha Označení Použití/popis Obj. č. / typ Systémová jednotka MGB-L2B-... (jištění ochranného krytu silou elektromagnetu) Pro dveře se závěsy nalevo Pro dveře se závěsy napravo 990 MGB-L2B-PN-L-990 MGB-L2B-PN-R- a - vyhodnocovací modul b - sběrnicový modul c - montážní deska 2 Modul vnější kliky MGB-H-... Pro dveře se závěsy nalevo Pro dveře se závěsy napravo 0622 MGB-H-2-L MGB-H-2-R a - modul vnější kliky 2b - dveřní klika Stříbrné barevné provedení 2c - montážní deska Pro modul vnější kliky MGB-H-... Únikový odjišťovací prvek MGB-E MGB--DOORHNDLE-S MGB--MOUNTINGPLTE-H MGB-E a - únikový odjišťovací prvek b - ovládací osa únikového odjištění Standardní délka 8 mm (čtyřhran + dutinka) - dlouhá ovládací osa únikového odjištění (místo pol. b) Délka 250 mm (čtyřhran 8 8 mm + dutinka o délce 82 mm) c - dveřní klika Červené barevné provedení d - montážní deska Pro únikový odjišťovací prvek MGB-E MGB--FLUCHTENTRIEGELUNGSWELLE MGB--DOORHNDLE-R MGB--MOUNTINGPLTE-E

29 MGB-L2...

30 Link 2 Data 2 Link Data SF BF ON UB Bezpečnostní systém MGB-...-PN... Ovládací moduly MGB-...-PN Předem namontováno na montážních deskách Integrovaný switch Profinet RT Podrobnosti Napojení na sběrnici Profinet Připojení konektorem Push-pull dle normy IEC , varianta. Switch Profinet RT Sběrnicová síťová topologie díky integrovanému switchi RT. Otočný spínač Otočný spínač se třemi polohami (provedení V, 2 5 ). Přepínač se aretuje ve všech třech polohách. Prosvětlený otočný spínač se třemi polohami (provedení V, 2 60 ). Přepínač se aretuje ve třech polohách. Spínací polohy jen vlevo a vpravo. V prostřední poloze jsou oba kontakty rozepnuty. Další informace Rozměrové výkresy viz str. 2 Technické údaje viz str. 20 Příslušenství a náhradní díly viz str. 6 Objednací tabulka Sběrnicový modul a/nebo ovládací modul Provedení / schéma osazení Ovládací a indikační prvky Obj. č. / typ Datové oblasti PN S9.2 -S9. -S9. 9 X DC2V X2 DC2V X PN2 X PN H90 S92 S9 H92 Provedení V MGB-B-W2-2-PN-2759 Předem namontováno na montážní desce, vč. nalepovacích štítků červená bílá (pokračování na další straně)

31 Link Data Link 2 Data 2 SF BF ON UB Bezpečnostní systém MGB-...-PN... Objednací tabulka (pokračování) Sběrnicový modul a/nebo ovládací modul Provedení / schéma osazení Ovládací a indikační prvky Obj. č. / typ Datové oblasti 0 2 S0 S S2 S S S5 S6 S7 H0 H H2 H H H5 H6 H7 Provedení V, 2 60 Provedení V, 2 60 Provedení V, 2 60 Provedení V, bílá bílá bílá bílá PN X DC2V X2 DC2V X PN2 X PN S9 S90 S9 S9 S95 H90 H9 H9 H95 B 7 MGB-CB-PN-7 Předem namontováno na montážní desce, konektor X pro potvrzovací tlačítko ZSB077029, zásuvka X6 pro světelný signalizační sloupek, vč. nalepovacích štítků STOP bílá bílá Provedení V, Provedení V,

32 Ovládací moduly MGB-...-PN Datové oblasti K začlenění systému MGB potřebujete příslušný soubor GSD ve formátu GSDML: GSDML-Vx.x-EUCHNER-MGB_0026-JJJJMMTT.xml Soubor GSD najdete na webu v sekci souborů ke stažení. Soubor GSD je nutné před uvedením do provozu importovat do konfiguračního softwaru řídicího systému (viz příručku vašeho řídicího systému). Datové bajty standardu PROFINET (nezabezpečená vstupně/výstupní oblast) Datové bajty standardu PROFIsafe (bezpečná vstupně/výstupní oblast) S datovou strukturou Obsazení ve vstupní oblasti master modulu sběrnice Slot / bajt 0 Slot / bajt S92 Slot / bajt 2 I22 I7 Slot / bajt Tlačítko S92 Slot / bajt 2 Diagnostický modul Obsazení ve výstupní oblasti master modulu sběrnice Slot / bajt 0 Slot / bajt H92 H90 Slot / bajt 2 O7 Slot / bajt LED diody H9 a H92 Slot / bajt 2 Potvrzení Obsazení standardu PROFIsafe ve vstupní oblasti master modulu sběrnice Bajt n+0 SI8 SI7 SI6 Bajt n+ SI6 Bajt n+2 Bajt n+ Bajt n+ Bajt n+6 Bajt n+7 SI6 Tlačítko S9, poloha S9. (vlevo) SI7 Tlačítko S9, poloha S9.2 (uprostřed) SI8 Tlačítko S9, poloha S9. (vpravo) SI6 Tlačítko S92 (nezabezpečeno!) S datovou strukturou C Obsazení ve vstupní oblasti master modulu sběrnice Slot / bajt 0 S92 Slot / bajt Slot 2 / bajt 0 S9. S9.2 S9. Slot / bajt 0 I22 I7 Slot / bajt Obsazení ve výstupní oblasti master modulu sběrnice Slot / bajt 0 H90 Slot 2 / bajt 0 Slot / bajt 0 O7 Slot / bajt Slot / bajt 0 LED dioda H90 Slot / bajt 0 Potvrzení Obsazení standardu PROFIsafe ve výstupní oblasti master modulu sběrnice Bajt n+0 Bajt n+ Bajt n+2 Bajt n+ Bajt n+ Obsazení standardu PROFIsafe ve vstupní oblasti master modulu sběrnice Bajt n+0 SI8 SI7 SI6 Bajt n+ Bajt n+2 SI2 SI22 Bajt n+ Bajt n+ Bajt n+6 Bajt n+7 SI6 Tlačítko S9, poloha S9. (vlevo) SI7 Tlačítko S9, poloha S9.2 (uprostřed) SI8 Tlačítko S9, poloha S9. (vpravo) SI22 Potvrzení tlačítkem S9, poloha S9. (vlevo) SI2 Potvrzení tlačítkem S9, poloha S9.2 (uprostřed) Obsazení standardu PROFIsafe ve výstupní oblasti master modulu sběrnice Bajt n+0 SO Bajt n+ Bajt n+2 Bajt n+ Bajt n+ SO Externí resetovací tlačítko 6

33 Datové bajty standardu PROFINET (nezabezpečená vstupně/výstupní oblast) Datové bajty standardu PROFIsafe (bezpečná vstupně/výstupní oblast) B B Obsazení ve vstupní oblasti master modulu sběrnice Slot / bajt 0 S95. S9. S9. S90. Slot / bajt S95.2 S9.2 Slot 2 / bajt 0 S7. S6. S5. S. S. S2. S. S0. Slot 2 / bajt S7.2 S6.2 S5.2 S.2 Slot / bajt S9 Slot 5 / bajt 0 + & ZT ZT + ZTM Slot 6 / bajt 0 I20 I9 I7 Slot / bajt 0 Tlačítko S90 S9 a S9 S95. kontakt Slot / bajt Tlačítko S9 S95 2. kontakt Slot 2 / bajt 0 Tlačítko S0 S7. kontakt Slot 2 / bajt Tlačítko S0 S7 2. kontakt Slot / bajt 0 Kontakt k monitorování nouzového zastavení (NHM) Slot 5 / bajt 0 Potvrzovací tlačítko +/ a monitorovací kontakt (ZTM) Slot 6 / bajt 0 Diagnostický modul Obsazení ve výstupní oblasti master modulu sběrnice Slot / bajt 0 H95 H9 H9 H90 Slot 2 / bajt 0 H7 H6 H5 H H H2 H H0 Slot / bajt 0 O2 O20 O9 O8 O7 Slot / bajt Slot 5 / bajt 0 ZT ZT + Slot 6 / bajt 0 O7 Slot / bajt 0 LED diody H90 H95 Slot 2 / bajt 0 LED diody H0 H7 Slot / bajt 0 Modul světelného signalizačního sloupku O7 O2 Slot / bajt 0 LED dioda možného nouzového zastavení (nepoužívá se) Slot 5 / bajt 0 LED diody potvrzovacího tlačítka +/ (ZT) Slot 6 / bajt 0 Diagnostický modul Obsazení standardu PROFIsafe ve vstupní oblasti master modulu sběrnice Bajt n+0 SI2 SI Bajt n+ Bajt n+2 Bajt n+ Bajt n+ SI Nouzové zastavení S9 SI2 Potvrzovací tlačítko X Obsazení standardu PROFIsafe ve výstupní oblasti master modulu sběrnice Bajt n+0 Bajt n+ Bajt n+2 Bajt n+ Bajt n+ 7

34 Obsazení konektorů Zapojení u provedení s konektorem Push-pull Kontakt Popis X. L+ napájecí napětí 2 V DC X.2 M napájecí napětí 0 V X. 2L+ pomocné napětí* 2 V DC X. 2M pomocné napětí* 0 V X.5 Funkční uzemnění X2: K propojení s následnými přístroji X2. L+ napájecí napětí 2 V DC X2.2 M napájecí napětí 0 V X2. 2L+ pomocné napětí* 2 V DC X2. 2M pomocné napětí* 0 V X2.5 Funkční uzemnění * Pomocné napětí není pro systém MGB zapotřebí X X2 X X L+ 2L+ L+ 2L+ RJ5 Kontakt Popis X. Receive Data +RD X.2 Receive Data -RD_N X. Transmit Data +TD X. Ground GND (RJ5) X.5 Ground GND (RJ5) X.6 Transmit Data -TD_N X.7 Ground GND (RJ5) X.8 Ground GND (RJ5) X: K propojení s následnými přístroji (integrovaný switch RT) X. Receive Data +RD X.2 Receive Data -RD_N X. Transmit Data +TD X. Ground GND (RJ5) X.5 Ground GND (RJ5) X.6 Transmit Data -TD_N X.7 Ground GND (RJ5) X.8 Ground GND (RJ5) Zapojení u provedení s konektorem 7/8" a M2 Kontakt Popis X. N2 pomocné napětí* 0 V X.2 N napájecí napětí 0 V X. Funkční uzemnění X. L napájecí napětí 2 V DC X.5 L2 pomocné napětí* 2 V DC X2: K propojení s následnými přístroji Kontakt Popis X2. N2 pomocné napětí* 0 V X2.2 N napájecí napětí 0 V X2. Funkční uzemnění X2. L napájecí napětí 2 V DC X2.5 L2 pomocné napětí* 2 V DC 2 X(OUT) (Stift / male) 7/8" 5 5 X2 (IN) (Buchse / female) 2 X (PN2) (Buchse) (female) d-kodierung 7/8" M2 X (PN) (Buchse) (female) d-kodierung 2 M2 2 Kontakt Popis X. Transmit Data +TD X.2 Receive Data +RD X. Transmit Data -TD_N X. Receive Data -RD_N Funkční uzemnění na pouzdře konektoru Kontakt Popis X. Transmit Data +TD X.2 Receive Data +RD X. Transmit Data -TD_N X. Receive Data -RD_N Funkční uzemnění na pouzdře konektoru * Pomocné napětí není pro systém MGB zapotřebí 8

35 Zapojení konektoru X6 pro modul světelného signalizačního sloupku X6 7 n.c. M (GND) Bit V M 2 Vestavný konektor (8 pólů / s dutinkami), zarovnaný Pohled na zásuvnou stranu Zapojení konektoru X potvrzovacího tlačítka (např. ZSB077029) X. Taster/Button + X.2 Taster/Button X. Zustimmtaster/Enabling Switch E 2 E2 E 2 E 2 0,5 ² 0,5 ² 0,5 ² 0,5 ² ussenschirm an Steckergehäuse/ Outer screen to plug housing

36 Technické údaje Parametr s ar max. pol. dveří Materiál pouzdra Hodnota 65 mm Plast zesílený skelnými vlákny Zinkový tlakový odlitek, niklovaný, nerezová ocel, ocelový plech s práškovým nástřikem Rozměry Viz rozměrový výkres Hmotnost MGB-L.B (sběrnicový modul, vyhodnocovací modul s jištěním ochranného krytu a tlačítkový modul s montážní deskou),05 kg Hmotnost modulu vnější kliky a montážní deskou,20 kg Hmotnost únikového odjišťovacího modulu s montážní deskou,5 kg Povolený rozsah provozních teplot 20 C až +55 C Krytí IP5 Třída ochrany III Stupeň znečištění Montážní poloha Libovolná Jisticí síla F zh 2000 N Možnosti připojení, napájení 2 Push-pull Power ) nebo 2 konektor 7/8" dle normy NSI/B9.55M-98 Způsob připojení, sběrnice 2 RJ-5, Push-pull, dle normy IEC , varianta, stíněná ) nebo 2 konektor M2 (kódování d ) dle normy IEC Připojovací kabel sběrnice Kabel Profđinet I/O, min. kat. 5e 5e Napájecí napětí U B 2 V DC +0 % / 5 % (PELV viz elektrické připojení) Max. odběr proudu 500 m Maximální napájecí proud v připojovacím bloku (konektor Push-pull) 000 m Externí jištění napájení Min., pomalé Bezpečnostní výstupy Profisafe dle normy IEC Návrhové izolační napětí U i 75 V Návrhová odolnost proti rázovému napětí U imp 0,5 kv Odolnost proti vibracím a nárazům Dle normy EN Požadavky na elektromagnetickou kompatibilitu Dle normy EN a DIN EN Max. frekvence spínání Hz Max. doby rizika (vypínací doby) 2) - nouzové zastavení - potvrzovací tlačítko - otočný spínač provozních režimů - poloha dveří - poloha petlice - jištění ochranného krytu Hodnoty spolehlivosti dle normy EN ISO ms 220 ms 220 ms 550 ms 550 ms 550 ms Kategorie (EN 89-:2008-2) Úroveň vlastností PL e (EN 89-:2008-2) MTTF ) d 9 let DC 99 % Doba provozu 20 let PFH ) d 2,5 0-8 / hod. PFH d pro vyhodnocení nouzového zastavení 2,5 0-8 / hod. B ) 0d - nouzové zastavení - potvrzovací tlačítko ) S výběrem správného kabelu vám pomůže dokument PROFINET Cabling and Interconnection Technology organizace PNO. 2) Doba rizika je maximální doba mezi změnou stavu vstupu a smazáním příslušného bitu ve sběrnicovém protokolu. ) Pevná poruchovost bez zohlednění chyb v dílech podléhajících opotřebení. ) Údaje, které se týkají dílů podléhajících opotřebení, nezohledňují pevnou poruchovost elektronických součástek. 0 5 Dle údajů k tlačítku, poskytnutých výrobcem 20

37 Rozměrové výkresy Jisticí sada Rozměry provedení se samočinně vysouvaným zajišťovacím mechanismem (volitelný doplněk) Visací zámek Zajišťovací mechanismus min. 6 max. 0 closed 5 Link Data Link 2 Data2 SF BF ON U B open X DC2V X2 DC2V X PN2 X PN ,5 Detail 9,2 05 6, Na obrázcích je znázorněno upevnění s montážními deskami (Na obrázku je znázorněno provedení pro dveře se závěsy napravo, předem namontované na montážních deskách.) 2
