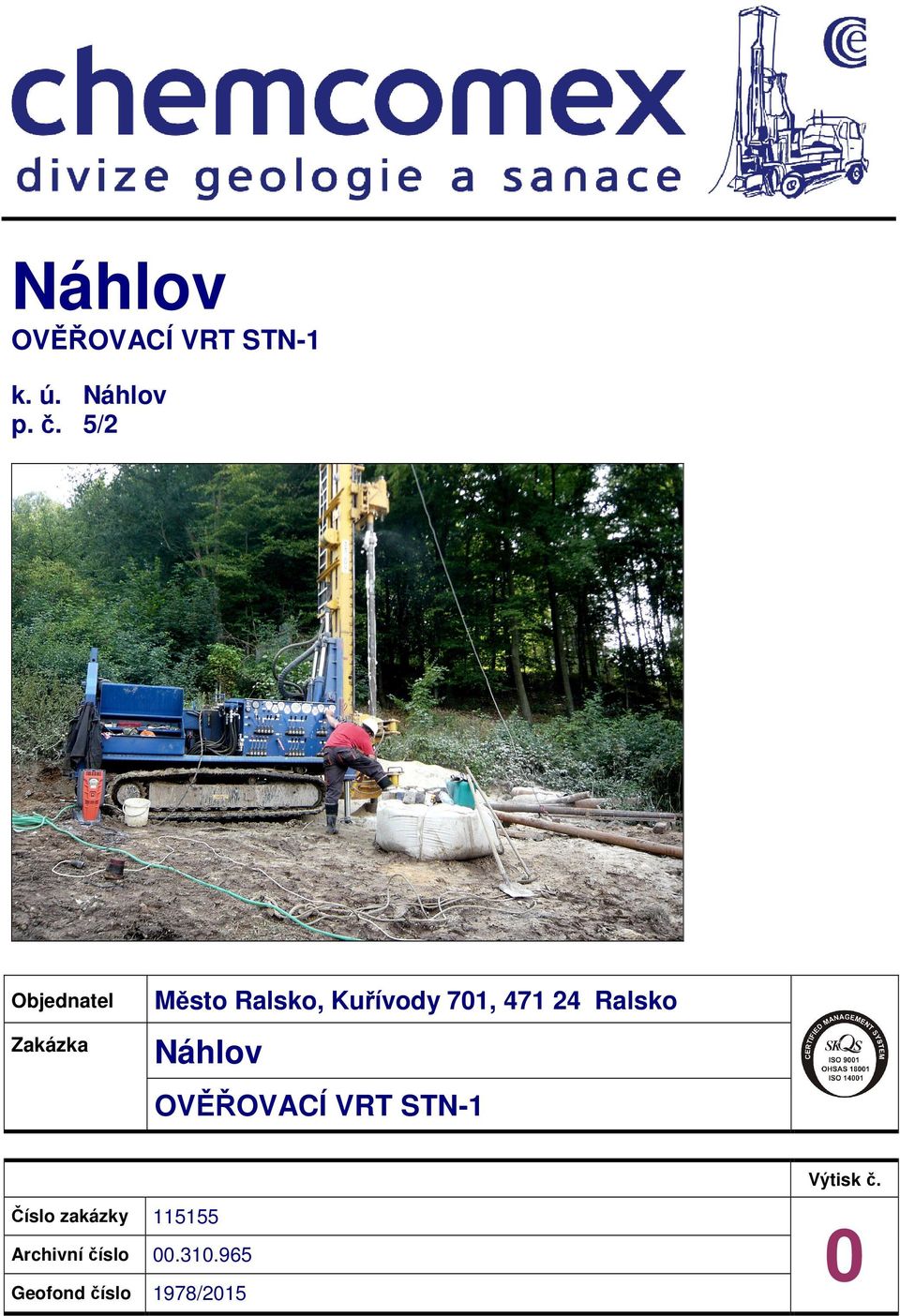

1 Náhlov OVĚŘOVACÍ VRT STN-1 k. ú. Náhlov p. č. 5/2 Objednatel Město Ralsko, Kuřívody 701, Ralsko Zakázka Náhlov OVĚŘOVACÍ VRT STN-1 Výtisk č. Číslo zakázky Archivní číslo Geofond číslo 1978/2015 0

2 Město Ralsko, parc. č. 5/2, k.ú. Náhlov Ověřovací vrt STN-1 Závěrečná zpráva o řešení geologického úkolu dle přílohy č. 3 k vyhl. č. 369/2004 Sb. a zák. 62/1988 Sb. a v souladu s vyhláškou č. 432/2001 Sb., která je současně Vyjádřením osoby s odbornou způsobilostí ve smyslu 9 a 38 zákona 254/2001 Sb. ve znění pozdějších předpisů Název zakázky: Náhlov Hydrogeologický průzkum Ověřovací vrt STN-1 Číslo zakázky: Číslo dokumentu: Etapa geologických prací: Podrobný hydrogeologický průzkum Lokalita: Náhlov p. č. 5/2 k. ú. Náhlov (kód ) Číslo obce: Ralsko Oblast: CZ0500 SEVEROVÝCHOD Kraj: CZ0510 LIBERECKÝ Okres: CZ0511 Česká Lípa Objednatel: Město Ralsko Kuřívody Ralsko IČO: DIČ: CZ Starosta: Ing. Miloš Tita Kontaktní osoba: Ing. Inna Paldusová, Dis. Tel.: paldusova@mestoralsko.cz Zhotovitel: CHEMCOMEX Praha, a.s. Elišky Přemyslovny Praha 5 Zbraslav IČO: DIČ: CZ Tel.: Fax: spacek@chemcomex.cz Datum Jméno Podpis Odpovědný řešitel Vypracovala 11/2015 Mgr. Michaela Janči Kontroloval 11/2015 Mgr. Jan Beneda Schválil 11/2015 RNDr. Pavel Špaček

3 Město Ralsko, parc. č. 5/2, k.ú. Náhlov Ověřovací vrt STN-1 Závěrečná zpráva ověřovacího vrtu STN-1 pro Město Ralsko, na parcele č. 5/2, k.ú. Náhlov. TEXTOVÁ ČÁST: 1. Úvod Provedené práce Terénní práce Laboratorní práce Vyhodnocení prací Přírodní poměry zájmového území Geomorfologické poměry Klimatické poměry Geologické poměry Hydrologické a hydrogeologické poměry Území chráněná zvláštními předpisy Výsledky průzkumných prací Vrtné práce Hydrodynamické zkoušky Závěry a doporučení Literatura... 5 PŘÍLOHOVÁ ČÁST: 1 Přehledná situace 1 : Katastrální mapa 1 : Situace orientačního vrtu 1 : /1 Přehledná geologická mapa 4/2 Přehledná hydrogeologická mapa 1 : Geologická dokumentace vrtu 1 : Vyhodnocení hydrodynamických zkoušek 7 Protokol laboratorních analýz 8 Fotodokumentace 9 Technická zpráva o provedení vrtných prací 10 Doklady odborné způsobilosti 1. Úvod Na základě smlouvy o dílo ze dne a podkladu pro výběrové řízení (Zapletal, 2015) provedla firma CHEMCOMEX Praha, a.s. ověřovací vrt STN-1 ve Městě Ralsko, na parcele č. 5/2, k. ú. Náhlov. Tato zpráva je u společnosti CHEMCOMEX Praha, a.s. evidována pod zakázkovým číslem Dokument č Strana 1

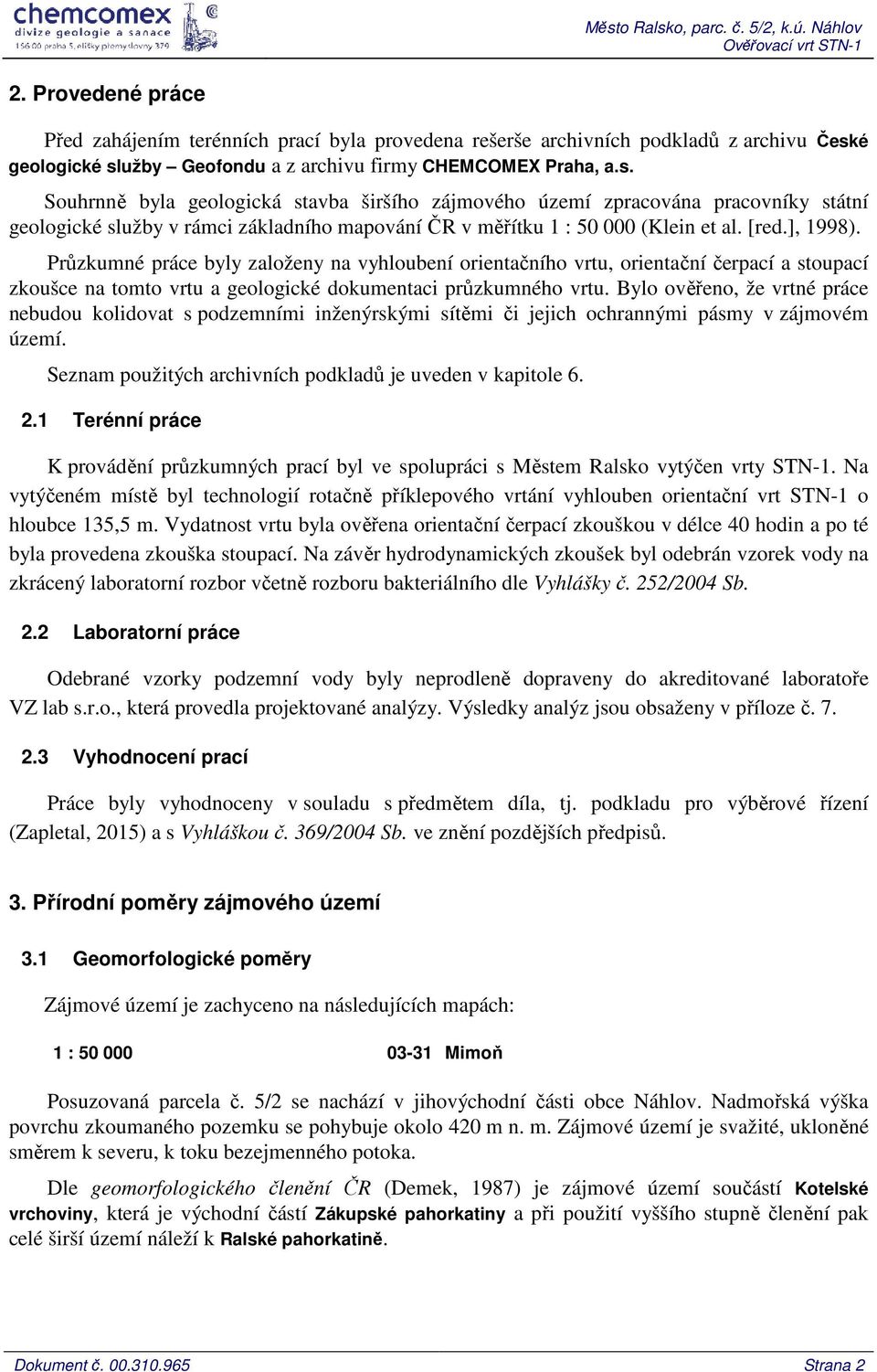

4 Město Ralsko, parc. č. 5/2, k.ú. Náhlov Ověřovací vrt STN-1 2. Provedené práce Před zahájením terénních prací byla provedena rešerše archivních podkladů z archivu České geologické služby Geofondu a z archivu firmy CHEMCOMEX Praha, a.s. Souhrnně byla geologická stavba širšího zájmového území zpracována pracovníky státní geologické služby v rámci základního mapování ČR v měřítku 1 : (Klein et al. [red.], 1998). Průzkumné práce byly založeny na vyhloubení orientačního vrtu, orientační čerpací a stoupací zkoušce na tomto vrtu a geologické dokumentaci průzkumného vrtu. Bylo ověřeno, že vrtné práce nebudou kolidovat s podzemními inženýrskými sítěmi či jejich ochrannými pásmy v zájmovém území. Seznam použitých archivních podkladů je uveden v kapitole Terénní práce K provádění průzkumných prací byl ve spolupráci s Městem Ralsko vytýčen vrty STN-1. Na vytýčeném místě byl technologií rotačně příklepového vrtání vyhlouben orientační vrt STN-1 o hloubce 135,5 m. Vydatnost vrtu byla ověřena orientační čerpací zkouškou v délce 40 hodin a po té byla provedena zkouška stoupací. Na závěr hydrodynamických zkoušek byl odebrán vzorek vody na zkrácený laboratorní rozbor včetně rozboru bakteriálního dle Vyhlášky č. 252/2004 Sb. 2.2 Laboratorní práce Odebrané vzorky podzemní vody byly neprodleně dopraveny do akreditované laboratoře VZ lab s.r.o., která provedla projektované analýzy. Výsledky analýz jsou obsaženy v příloze č Vyhodnocení prací Práce byly vyhodnoceny v souladu s předmětem díla, tj. podkladu pro výběrové řízení (Zapletal, 2015) a s Vyhláškou č. 369/2004 Sb. ve znění pozdějších předpisů. 3. Přírodní poměry zájmového území 3.1 Geomorfologické poměry Zájmové území je zachyceno na následujících mapách: 1 : Mimoň Posuzovaná parcela č. 5/2 se nachází v jihovýchodní části obce Náhlov. Nadmořská výška povrchu zkoumaného pozemku se pohybuje okolo 420 m n. m. Zájmové území je svažité, ukloněné směrem k severu, k toku bezejmenného potoka. Dle geomorfologického členění ČR (Demek, 1987) je zájmové území součástí Kotelské vrchoviny, která je východní částí Zákupské pahorkatiny a při použití vyššího stupně členění pak celé širší území náleží k Ralské pahorkatině. Dokument č Strana 2

5 Město Ralsko, parc. č. 5/2, k.ú. Náhlov Ověřovací vrt STN Klimatické poměry Z hlediska klimatické rajonizace ČR (Quitt, 1971) náleží zájmové území do klimatické oblasti MT4, která je charakterizována jako oblast s krátkým, mírným, suchým až mírně suchým létem, s přechodným obdobím krátkého a mírného jara a podzimu. Zima je normálně dlouhá, mírně teplá a suchá s krátkým trváním sněhové pokrývky. Počet letních dnů je udáván 20-30, mrazových dnů je Průměrná teplota v lednu je -2 až - 3 C, v červenci C. Průměrný počet srážkových dnů je Srážkový úhrn ve vegetačním období činí mm, v zimním období 250 až 300 mm. Dnů se sněhovou pokrývkou je průměrně v roce. 3.3 Geologické poměry Z regionálně geologického hlediska náleží zájmové území do české křídové pánve, respektive do její lužické litofaciální oblasti. Samotný zkoumaný prostor je budován svrchnokřídovými sedimenty jizerského souvrství (svrchní -střední turon). Jedná se o kvádrové, převážně středně zrnité, řidčeji hrubé i jemně zrnité křemenné pískovce, slabě vápnité s vložkami vápnitých pískovců. Kvartérní pokryv je tvořen deluviálními a eolickodeluviálními sedimenty charakteru písčitých a sprašových hlín, které dosahují mocnosti okolo 2 m. 3.4 Hydrologické a hydrogeologické poměry Dle Vyhlášky MZ 292/2002 Sb. o oblastech povodí ve znění pozdějších předpisů spadá posuzovaná lokalita do: oblast povodí Horní a střední Labe Jizera od Kamenice po Klenici číslo hydrologického pořadí Zábrdka hydrogeologický rajón 4410 Jizerská křída pravobřežní Dle hydrogeologické rajonizace se celé širší území nachází v rajónu č Jizerská křída pravobřežní. Hlavní kolektor podzemní vody je v zájmové lokalitě vázán na polohy rozpukaných svrchnokřídových hornin jizerského souvrství (svrchní -střední turon). K hlavnímu oběhu podzemní vody dochází na lokalitě v hloubkách okolo m p.t. Hladina podzemní vody bývá mírně napjatá. Dle provedených orientačních hydrodynamických zkoušek a příslušných výpočtů můžeme průlinovo-puklinový kolektor svrchnokřídových pískovců charakterizovat koeficientem hydraulické vodivosti k = m.s -1. Generelní směr proudění podzemní vody je v zájmovém území k severu, k toku bezejmenného potoka, který se vlévá do Zábrdky, která tvoří drenážní bázi širšího zájmového území. 3.5 Území chráněná zvláštními předpisy Zájmové území je dle dostupných informací součástí chráněné oblasti přirozené akumulace vod CHOPAV a zároveň se nachází v ochranném pásmu vodního zdroje ve smyslu Vyhlášky č. 137/1999 Sb. ve znění pozdějších předpisů, viz podrobně následující tabulky č. 1 a 2 ( Dokument č Strana 3

6 Město Ralsko, parc. č. 5/2, k.ú. Náhlov Ověřovací vrt STN-1 Tabulka č. 1: Ochranné pásmo vodního zdroje. Číslo rozhodnutí o stanovení nebo změně ochranného pásma: 4090/ Název akce, popř. lokality, k níž se váže vydané rozhodnutí: Stupeň ochranného pásma vodních zdrojů: vodní zdroj Káraný nerozlišený Datum rozhodnutí o stanovení nebo změně ochranného pásma: Vodoprávní úřad, který vyhlásil rozhodnutí: Středočeský KNV č. j. 4090/ Tabulka č. 2: Chráněná oblast přirozené akumulace vod CHOPAV. Identifikátor chráněné oblasti přirozené akumulace vod: 215 Název chráněné oblasti přirozené akumulace vod: Název právního předpisu, kterým je chráněná oblast přirozené akumulace vod vyhlášena: Severočeská křída Nařízení vlády č.85/1981 Sb. Plocha chráněné oblasti přirozené akumulace vod: 3702,03 km 2 4. Výsledky průzkumných prací 4.1 Vrtné práce Ověřovací vrt STN-1 byl vyhlouben soupravou RDBS II s vysokotlakým kompresorem Atlas Copco XRS 415 a ponorným kladivem COP 84 HP (rotačně příklepovou technologií se vzduchovým výplachem jádrově-rotačně nasucho). Práce na vrtu STN-1 proběhly ve dnech Parametry vyhloubených vrtů jsou uvedeny v následujícím přehledu: Název vrtu: STN-1 Vrtmistr: Karel Vaníček Typ vrtné soupravy: RDBS II Vrtný průměr: 273 mm (0,0 4,0 m p.t.) 241 mm (4,0 137 m p.t.) Výstroj: 160 mm Fe Hloubka vrtu: 135,5 m Výplach: vzduchový Pracovní pažení: 273 mm (0,0 4,0 m p.t.) Cementace: 0,0 20,0 m p.t. 135,5 137,0 m p.t. Pískový podsyp: 20,0 25,0 m p.t. Výplň mezikruží: praný kačírek 4/8 mm Hladina podz. vody naražená 117 a 125 m p.t. Hl. podz. vody ustálená m p.t. Poloha vrtu * S-JTSK / Bpv Y X Z (terén) STN , ,54 427,03 m n. m. * Poloha orientačního vrtu byla zaměřena v režii pana RNDr. Luska dne Geologická dokumentace vrtu je uvedena v příloze č. 5. Vrt byl nad terénem ukončen ocelovým zhlavím s kloboukem zabezpečeným maticí. Dokument č Strana 4

7 Město Ralsko, parc. č. 5/2, k.ú. Náhlov Ověřovací vrt STN-1 Dne byly na zájmové lokalitě za přítomnosti pana R. Kovala provedeny zemní práce. Prostor kolem vrtu STN-1 a dotčená místa kolem něj byla uvedena do původního stavu. 4.2 Hydrodynamické zkoušky Na vrtu STN-1 proběhla dne 4. až dle podkladu pro výběrové řízení (Zapletal, 2015) ověřovací čerpací zkouška. Čerpadlo bylo zapuštěno do hloubky cca 128 m p.t. Hladina podzemní vody se před zkouškou nacházela v úrovni 102,6 m p.t. Při čerpání podzemní vody v množství Q = 0,33 l.s -1 poklesla hladina po 30 minutách na úroveň 102,74 m p.t., po 2 hodinách na úroveň 102,75 m p.t., po 10 hodinách na úroveň 102,76 m p.t., po 22 hodinách na úroveň 102,77 m p.t. a po 40 hodinách na úroveň 102,79 m p.t. K ustálenému stavu nedošlo. Z technických důvodů (výpadek elektřiny) a po dohodě s hydrogeologem a zástupcem za Město Ralsko byla čerpací zkouška ukončena. Následně byla provedena zkouška stoupací. Po 10 minutách vystoupala hladina do úrovně 102,67 m p.t. a po 26 minutách do úrovně 102,68 m p.t. Vyhodnocení hydrodynamických zkoušek je uvedeno v příloze č Závěry a doporučení Na lokalitě Město Ralsko, parc. č. 5/2, k. ú. Náhlov byl proveden ověřovací vrt STN-1, který zastihl průlinovo-puklinový kolektor podzemní vody vázaný na svrchnokřídové pískovce jizerského souvrství. Hloubka vrtu je 135,5 m. Ustálená hladina je cca 102 m p.t. Dle průběhu ověřovací čerpací zkoušky lze předpokládat, že využitelná vydatnost vrtu bude minimálně 0, 5 l.s -1. Jako další postup doporučujeme provést min. 14-ti denní čerpací zkoušku a provést úplný rozbor podzemní vody. V Praze dne Vypracovala: Mgr. Michaela Janči 6. Literatura Czudek, T. et al. (1972): Geomorfologické členění ČSR Studia geographica 23, Brno. Demek, J. et al. (1987): Zeměpisný lexikon ČSR, Hory a nížiny - Academia, Praha. Klein, V. et al. [red.] (1998): Geologická mapa ČR v měřítku 1 : , list Mimoň Český geologický ústav, Praha. Klein, V. et al. [red.] (1997): Hydrogeologická mapa ČR v měřítku 1 : , list Mimoň Český geologický ústav, Praha. Quitt, E. (1971): Klimatické oblasti Československa Studia geographica 16, Brno. Zapletal, J. (2015): Město Ralsko, Náhlov - ověřovací vrt, podklad pro výběrové řízení, parc. č. 5/2 k.ú. Náhlov. Dokument č Strana 5

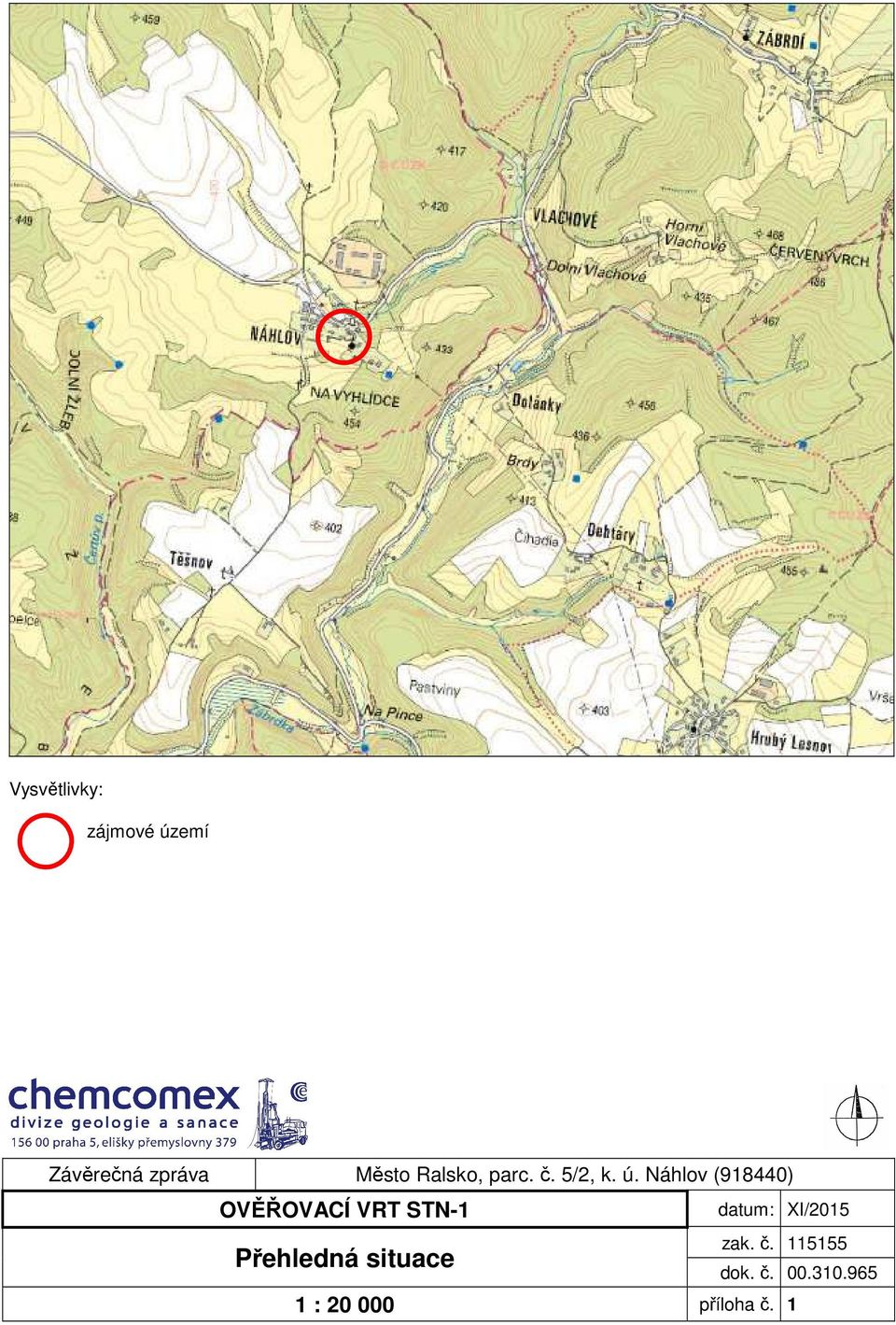

8 Vysvětlivky: zájmové území Závěrečná zpráva Město Ralsko, parc. č. 5/2, k. ú. Náhlov (918440) OVĚŘOVACÍ VRT STN-1 Přehledná situace datum: XI/2015 zak. č dok. č : příloha č. 1

9 parc. č. 5/2 Závěrečná zpráva Město Ralsko, parc. č. 5/2, k. ú. Náhlov (918440) OVĚŘOVACÍ VRT STN-1 Katastrální mapa XI/2015 zak. č podklad převzat z ČÚZK dok. č : příloha č. 2

10 STN-1 x: ,54 y: ,54 z: 427,03 m n. m. Vysvětlivky: orientační vrt STN-1 Závěrečná zpráva Město Ralsko, parc. č. 5/2, k. ú. Náhlov (918440) OVĚŘOVACÍ VRT STN-1 Situace orientačního vrtu XI/2015 zak. č podklad převzat z ČÚZK dok. č : příloha č. 3

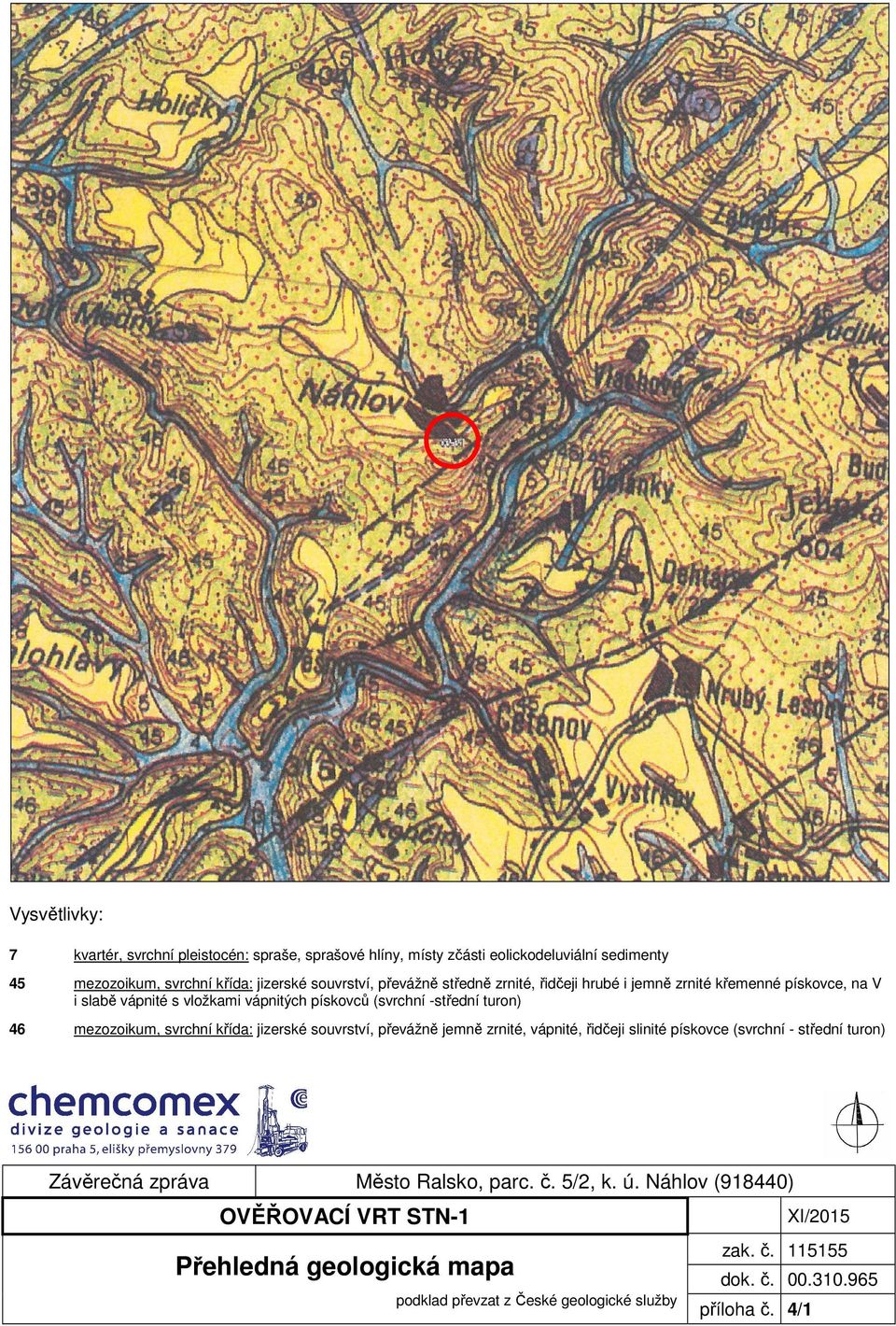

11 Vysvětlivky: 7 kvartér, svrchní pleistocén: spraše, sprašové hlíny, místy zčásti eolickodeluviální sedimenty 45 mezozoikum, svrchní křída: jizerské souvrství, převážně středně zrnité, řidčeji hrubé i jemně zrnité křemenné pískovce, na V i slabě vápnité s vložkami vápnitých pískovců (svrchní -střední turon) 46 mezozoikum, svrchní křída: jizerské souvrství, převážně jemně zrnité, vápnité, řidčeji slinité pískovce (svrchní - střední turon) Závěrečná zpráva Město Ralsko, parc. č. 5/2, k. ú. Náhlov (918440) OVĚŘOVACÍ VRT STN-1 Přehledná geologická mapa podklad převzat z České geologické služby XI/2015 zak. č dok. č příloha č. 4/1

12 Závěrečná zpráva Město Ralsko, parc. č. 5/2, k. ú. Náhlov (918440) OVĚŘOVACÍ VRT STN-1 Přehledná hydrogeologická mapa 1 : XI/2015 zak. č dok. č příloha č. 4/2

13 Závěrečná zpráva Město Ralsko, parc. č. 5/2, k. ú. Náhlov (918440) OVĚŘOVACÍ VRT STN-1 Geologická dokumentace vrtu XI/2015 zak. č dok. č : 800 příloha č. 5

14

15 Závěrečná zpráva Město Ralsko, parc. č. 5/2, k. ú. Náhlov (918440) OVĚŘOVACÍ VRT STN-1 Vyhodnocení hydrodynamických zkoušek XI/2015 zak. č dok. č příloha č. 6

16 Lokalita: Náhlov vrt: STN-1 Zadavatel: město Ralsko datum: čas zahájení: 15:00 Graf čerpací zkoušky stoupací zk. čerpací zk. čerpané množství Hladina podzemní vody [m p.t.] Vydatnost [l/s] Čas [den] Parametry studny a čerpací zkoušky hloubka studny m p.t. poloměr studny 0.08 m naražená hladina 117 m p.t. ustálená hladina před č.z m p.t. úroveň hladiny po č.z m p.t. čerpané množství Q čerp 0.33 l/s Výpočtové snížení hladiny ve vrtu při Q prům 0.31 m Výpočty Koeficient filtrace dle Dupuit - Forchheimera: k 2.01E-06 m/s

17 Závěrečná zpráva Město Ralsko, parc. č. 5/2, k. ú. Náhlov (918440) OVĚŘOVACÍ VRT STN-1 Protokol laboratorních analýz XI/2015 zak. č dok. č příloha č. 7

18 VZ lab ROZBOR VODY Jindicha Plachty 535/ Praha 5 Protokol.: tel.: , Zkušební laborato akreditovaná IA podle SN EN ISO/IEC 17025:2005 pod íslem 1402 Název zakáznáhlov, ovovací vrt STN-1,.z íslo zakázk Datum pevz Odbratel: CHEMCOMEX Praha, a.s. Den odbru: Elišky Pemyslovny 379 Odebral: Sobotka Praha 5 íslo rozboru: Místo odbru: STN-1 Výsledek: Limit /nejistota +/- % Metoda stanovení Fyzikální a chemické ukazatele: sediment * železitý pach * zemitý ph pi 25 C (laborato) 6,9 MH 6,5-9,5 / 4 % SOP 1 (SN ISO 10523) vodivost pi 25 C ms/m 28,7 MH 125 / 6 % SOP 2 (SN EN 27888) barva mgpt/l 11,8 MH 20 / 11 % SOP 5 (SN EN ISO 7887) zákal ZF 5,7 N MH 5 / 11 % SOP 6 (SN EN ISO 7027) tvrdost celková mmol/l 1.3 N DH 2-3,5 / 17 % SOP 28A (SN ISO 8288) KNK 4,5 mmol/l 2,1 SOP 3 (SN EN ISO ) ZNK 8,3 mmol/l 0,25 SOP 4(SN , SN ) amonné ionty mg/l 0,45 MH 0,5 / 18 % SOP 8 (SN ISO , Z1) dusitany mg/l 0,14 NMH 0,5 / 10 % SOP 7 (SN EN ISO 10304) dusinany mg/l 19,2 NMH 50 / 10 % SOP 7 (SN EN ISO 10304) chloridy mg/l 6,8 MH 100 / 9 % SOP 7 (SN EN ISO 10304) sírany mg/l 23,3 MH 250 / 9 % SOP 7 (SN EN ISO 10304) hydrogenuhliitany mg/l 128 SOP 3 (SN EN ISO ) fluoridy mg/l 0,071 NMH 1,5 / 10 % SOP 7 (SN EN ISO 10304) sodík mg/l 4,0 MH 200 / 9 % SOP 28A (SN ISO 8288) draslík mg/l 2,9 SOP 28A (SN ISO 8288) vápník mg/l 49,4 MH* min. 30 / 9 % SOP 28A (SN ISO 8288) hoík mg/l 2,5 N MH* min. 10 / 9 % SOP 28A (SN ISO 8288) železo mg/l 2,0 N MH 0,2 / 14 % SOP 28A (SN ISO 8288) mangan mg/l 0,070 N MH 0,05 / 9 % SOP 28A (SN ISO 8288) celková mineralizace mg/l 236 SOP 19 (SN ,SN ) CHSK-Mn mg/l 0.96 MH 3 / 20 % Mikrobiologické ukazatele: Escherichia coli KTJ ve 100 ml 0 NMH 0 SOP 46 (SN ) Koliformní bakterie KTJ ve 100 ml 0 MH 0 SOP 47 (SN ) Intestinální enterokoky KTJ ve 100 ml 0 NMH 0 SOP 49 (SN EN ISO ) Poet kolonií pi 36 C KTJ v 1 ml >300 N DH 40 SOP 53 (SN EN ISO 6222) Poet kolonií pi 22 C KTJ v 1 ml >3000 N DH 200 SOP 53 (SN EN ISO 6222) SOP 16 (SN EN ISO 8467, Z1) Položky oznaené N nevyhovují limitm uvedeným ve Vyhl..252/2004Sb. v platném znní pro pitnou vodu. DH=doporuená hodnota MH = mezná hodnota NMH = nejvyšší mezná hodnota

19 MHRR = mezná hodnota referenního rizika MH*=platí pouze pro zmkovanou vodu Limitní hodnoty jsou dány vyhláškou Min. zdravotnictví.252/2004 Sb. v platném znní, píloha 1. Mikrobiologické ukazatele jsou hodnoceny podle limitních hodnot pro individuální zásobování. Uvedené nejistoty jsou souinem standardní nejistoty mení a koeficientu rozšíení (k=2), což pro normální rozdlení odpovídá pravdpodobnosti pokrytí 95%. Standardní nejistota mení byla urena v souladu s dokumentem EA4 / 02. * Stanovení mimo rámec akreditace. < hodnota stanovení se nachází pod mezí stanovitelnosti > hodnota stanovení se nachází nad mezí stanovitelnosti Výsledky rozbor se týkají pouze analyzovaných vzork. Protokol mže být reprodukován pou ást pouze s písemným souhlasem laboratoe VZ lab. Analyzováno: Protokol vystaven dne: Ing. Marcela Janochová Manažer kvality

20 Závěrečná zpráva Město Ralsko, parc. č. 5/2, k. ú. Náhlov (918440) OVĚŘOVACÍ VRT STN-1 Fotodokumentace XI/2015 zak. č dok. č příloha č. 8

21 Foto č. 1: Pohled na zájmové místo, kde byl proveden zářez bagrem pro vrtnou soupravu, dne Foto č. 2: Pohled na vrtnou soupravu RDBS II jak najíždí na místo orientačního vrtu STN-1, dne Foto č. 3: Pohled na vrtné práce (soupravu RDBS II), dne Foto č. 4: Pohled na vrtné práce (soupravu RDBS II), dne Foto č. 5: Pohled na zárubnice Fe o prům. 160 mm. Foto č. 6: Pohled na zárubnice Fe o prům. 160 mm a kónický kalník.

22 Foto č. 7: Pohled na detail zárubnice ze Fe o prům. 160 mm. Foto č. 9: Pohled na vystrojení vrtu STN-1, dne Foto č. 11: Pohled na ověřovací vrt STN-1 s ocelovou chráničkou o prům. 195 mm, dne Foto č. 8: Pohled na vystrojení vrtu STN-1, dne Foto č. 10: Pohled na cementaci v úrovni 0,0 20,0 m p.t., dne Foto č. 12: Pohled na ověřovací čerpací zkoušku na vrtu STN-1, dne

23 Foto č. 13: Pohled na vrtné jádro vrtu STN-1.

24 Závěrečná zpráva Město Ralsko, parc. č. 5/2, k. ú. Náhlov (918440) OVĚŘOVACÍ VRT STN-1 Technická zpráva o provedení vrtných prací XI/2015 zak. č dok. č příloha č. 9

25 Město Ralsko, parc. č. 5/2, k.ú. Náhlov Ověřovací vrt STN-1 Technická zpráva o provedení vrtných prací Název akce: Zhotovitel: Objednatel: Náhlov ověřovací vrt STN-1 CHEMCOMEX Praha, a.s. Elišky Přemyslovny 379, Praha 5 - Zbraslav Město Ralsko Kuřívody Ralsko Číslo zakázky: Zahájení prací:: Ukončení prací: Vrtmistr: Karel Vaníček Vrt č.: STN-1 Naražená hladina podzemní vody 117 a 125 Vzorky Neporušené vzorky zemin Ustál. hladina podzemní vody 102 Porušené vzorky zemin Hloubka vrtu v m 137,0 Podzemní voda 1 ks Ocel. chrán. Celkem v m Nad zemí v m Zhlaví, počet ks 1 Obsyp ø mm 195 0,90 0,60 plechový poklop 4-8 mm Způsob izolace Cementováno Pískový podsyp Hloubka vrtu po vykalování a vystrojení v m 0,00 135,5 20,00 137,0 20,00 25,00 135,5 Zárubnice ø mm Celkem Sled výstroje: 0,0 113,5 m plná; 113,5 132,5 m perforovaná; 132,5 135,5 m plná (kalník) mat. Fe ,5 Průměr nářadí ø 273 mm ø 241 mm Pažení ø 273 mm od do v m 0,00 4,00 4,00 137,0 v m 4,00 Dokument č Strana 1
