1 VODOVODY A KANALIZACE JABLONNÉ NAD ORLICÍ A.S. REGENERACE JÍMACÍCH OBJEKTŮ Zpráva o TV prohlídce vrtů: LK-1 Lanšperk ZA-1 Žampach T-2 Tatenice T-3 Tatenice Ústí nad Orlicí, duben 2018

2 Název akce : Zpráva o TV prohlídce vrtů: LK-1 Lanšperk ZA-1 Žampach T-2 Tatenice T-3 Tatenice Řešitelská organizace : H3Geo s.r.o. Ústí nad Orlicí telefon: h3geo@h3geo.cz web: Odpovědný řešitel : Ing. Rudolf K A L O U S E K Spolupracovníci : Mgr. Jana F I E B I G E R O V Á

3 OBSAH: strana 1. ZÁKLADNÍ ÚDAJE ZADÁNÍ ÚKOLU, CÍL PRACÍ DOKUMENTACE VYBRANÝCH JÍMACÍCH OBJEKTŮ A VÝSLEDKY JEJICH TV PROHLÍDKY LK-1 LANŠPERK DOKUMENTACE VRTU LK-1 LANŠPERK VÝSLEDEK TV PROHLÍDKY VRTU LK-1 LANŠPERK VYHODNOCENÍ TV PROHLÍDKY VRTU LK-1 LANŠPERK NÁVRH DALŠÍCH PRACÍ NA VRTU LK-1 LANŠPERK ZA-1 ŽAMPACH DOKUMENTACE VRTU ZA-1 ŽAMPACH VÝSLEDEK TV PROHLÍDKY VRTU ZA-1 ŽAMPACH VYHODNOCENÍ TV PROHLÍDKY VRTU ZA-1 ŽAMPACH NÁVRH DALŠÍCH PRACÍ NA VRTU ZA-1 ŽAMPACH T-2 TATENICE DOKUMENTACE VRTU T-2 TATENICE VÝSLEDEK TV PROHLÍDKY VRTU T-2 TATENICE VYHODNOCENÍ TV PROHLÍDKY VRTU T-2 TATENICE NÁVRH DALŠÍCH PRACÍ NA VRTU T-2 TATENICE T-3 TATENICE DOKUMENTACE VRTU T-3 TATENICE VÝSLEDEK TV PROHLÍDKY VRTU T-3 TATENICE VYHODNOCENÍ TV PROHLÍDKY VRTU T-3 TATENICE NÁVRH DALŠÍCH PRACÍ NA VRTU T-3 TATENICE ZÁVĚR S E Z N A M P Ř Í L O H : Zpráva o TV prohlídce vrtů: LK-1 Lanšperk ZA-1 Žampach T-2 Tatenice T-3 Tatenice 1) TV ZÁZNAM LK-1 Lanšperk, ZA-1 Žampach, T-2 Tatenice, T-3 Tatenice DVD

4 4 1. ZÁKLADNÍ ÚDAJE Název akce : Zpráva o TV prohlídce vrtů: LK-1 Lanšperk ZA-1 Žampach T-2 Tatenice T-3 Tatenice Zakázkové číslo : Katastrální území : Lanšperk, Žampach, Tatenice Kraj : CZ 053 Pardubický Úkol : vypracovat zprávu o TV prohlídce vrtů: LK-1 Lanšperk ZA-1 Žampach T-2 Tatenice T-3 Tatenice Zadavatel : Vodovody a kanalizace Jablonné nad Orlicí, a.s. Slezská Jablonné nad Orlicí IČO: Řešitelská organizace : H3Geo s. r.o. 17. listopadu Ústí nad Orlicí IČO: DIČ: CZ VoIP: h3geo@h3geo.cz web: datová schránka: 5cv9d6v Datum zpracování : duben ZADÁNÍ ÚKOLU, CÍL PRACÍ Společnost Vodovody a kanalizace Jablonné nad Orlicí, a.s (dále jen VAK) si u specializované firmy H3Geo s.r.o. objednala provedení kamerových prohlídek na vrtech LK-1 Lanšperk, ZA-1 Žampach, T-2 a T-3 Tatenice s případným návrhem návazných regeneračních či rekonstrukčních prací. Jedná se o dílčí část regeneračních prací, které jsou postupně systematicky realizovány na vybraných jímacích objektech společnosti VAK. Tyto práce jsou prováděny z důvodu skutečnosti, že technický stav v důsledku stárnutí výstroje vrtů začíná být nevyhovující. Navenek se zhoršování technického stavu takových vrtů projevuje snižováním vydatnosti, změnou hladiny nebo změnou kvality jímané vody, případně se projeví všechny tyto efekty najednou. V minulém roce 2017 byly provedeny kamerové prohlídky na vrtech H-1 a H-2 Helvíkovice, HS-1 Semanín a RE-1 Řetová. Projekt pro vůbec první část jímacích objektů byl zpracován v květnu Šeda, S. : Projekt regenerace vybraných vrtů firmy VAK Jablonné nad Orlicí, a.s.- OHGS s.r.o., Ústí nad Orlicí, květen 2013

5 5 K efektivní údržbě jímacích objektů je nezbytná přesná diagnostika příčin problémů, na jejich základě je následně naprojektována vlastní regenerace vrtů, která může spočívat buď v pouhém vyčištění vrtu a v oživení přítokových cest nebo v případě pokročilé destrukce výstroje nebo jiných významných technických závad je navrhováno převystrojení vrtného stvolu a úprava zaplášťového prostoru. Předkládaná zpráva obsahuje dokumentaci a vyhodnocení TV prohlídek vrtů LK-1 Lanšperk, ZA-1 Žampach, T-2 a T-3 Tatenice. 3. DOKUMENTACE VYBRANÝCH JÍMACÍCH OBJEKTŮ A VÝSLEDKY JEJICH TV PROHLÍDKY 3.1. LK-1 LANŠPERK DOKUMENTACE VRTU LK-1 LANŠPERK název objektu: LK-1 Lanšperk termín provedení: 1994 hloubka objektu: 33,0 m (od úrovně terénu) geologický profil: 0,0-2,0 m hnědožlutá prachovitá hlína s úlomky žlutých pískovců KVARTER 2,0-5,1 m červenohnědý jemnozrnný pískovec, navětralý 5,1-17,5 m červenohnědý prachovitý pískovec 17,5-18,5 m dtto, tektonicky silně porušený 18,5-33,0 m červenohnědý středně zrnitý pískovec, v hloubce 21,5 m tektonicky porušený PERM - PALEOZOIKUM hladina podzemní vody naražená: hladina podzemní vody ustálená: 5,2 m pod terénem (slabší přítok) 17,5 m pod terénem (silný přítok) 21,05 m pod terénem (po ukončení vrtných prací) vystrojení vrtu: zaplášťová úprava: Vrt je vystrojen PE zárubnicí o průměru 225 mm s perforovanými úseky 17,5 23,5 m a 25,5 29,5 m. Od 31,5 m do 33,0 m je cementová zátka. V etáži 0 13,5 m je jílové těsnění s navazujícím 0,5 m mocným pískovým přechodem. Níže je vrt obsypán drtí 8/16 mm.

6 6 lokalizace vrtu LK-1: obec: Lanšperk katastrální území: Lanšperk pozemek: 391/11 vlastnická práva k pozemku: viz níže uvedená tabulka SOUPIS PARCELNÍCH ČÍSEL POZEMKŮ DOTČENÝCH STAVBOU k.ú. Lanšperk č. parcely LV vlastník 391/ Vodovody a kanalizace Jablonné nad Orlicí, a.s., Slezská 350, Jablonné nad Orlicí VÝSLEDEK TV PROHLÍDKY VRTU LK-1 LANŠPERK Vrt byl po vytěžení ponorného čerpadla prohlédnut TV kamerou dne Zaznamenány byly tyto údaje: - PE zárubnice pr. 225 mm je v intervalu 0 m 22,0 m, tedy nad úrovní hladiny podzemní vody, zcela holá s kompaktními sváry ve spojích; - hladina podzemní vody se nachází v hloubce 22,12 m; - zjištěné perforované úseky jsou v hloubce m a 27 -?? od OB, kterým je hrana poklopu. Konec druhého perforovaného úseku nebyl při prohlídce zastižen; - současná hloubka vrtu činí 30,79 m od OB (původní hloubka vrtu po cementovou zátku byla 31,5 m, při přepočtu na OB stanovený při kamerové zkoušce 34,0 m). Vrt je zanesen 3,2 m mocnou vrstvou kalu.

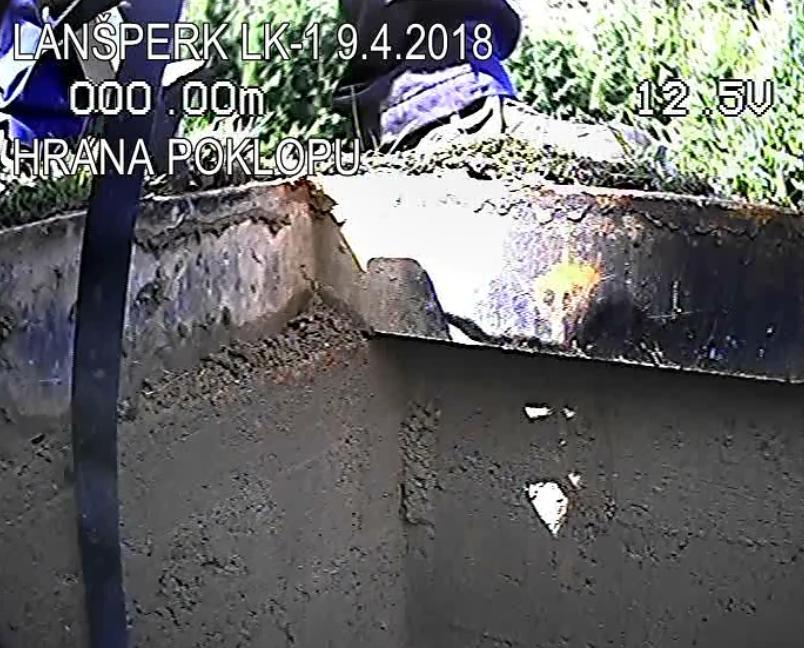

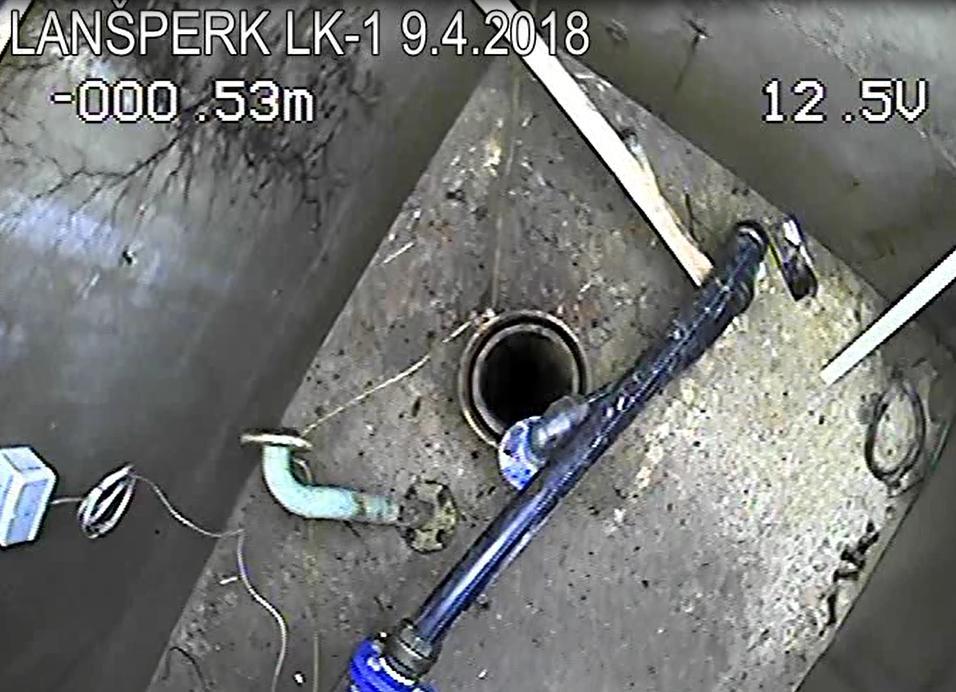

7 7 Obr. č. 1: Hrana poklopu, odměrný bod 0 m (OB) Obr. č. 2: Pohled do manipulační šachty nad vrtem LK-1

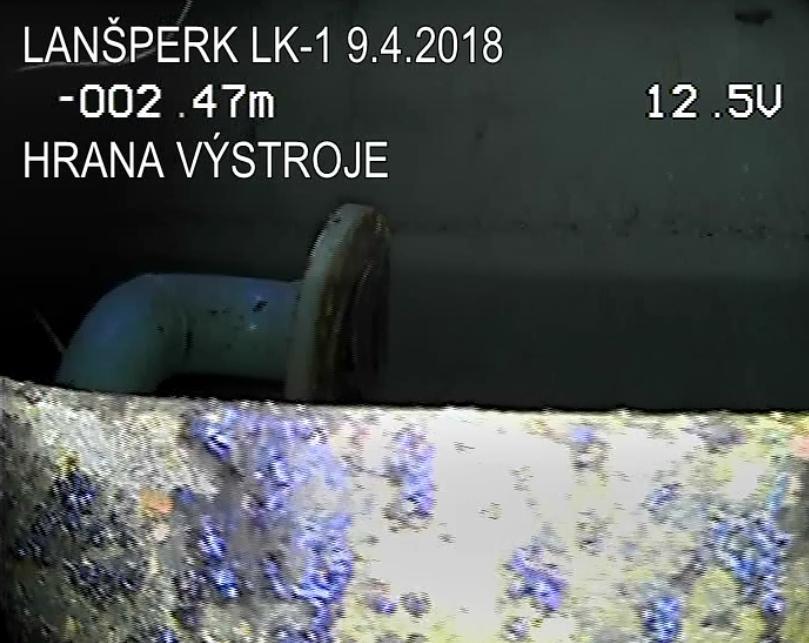

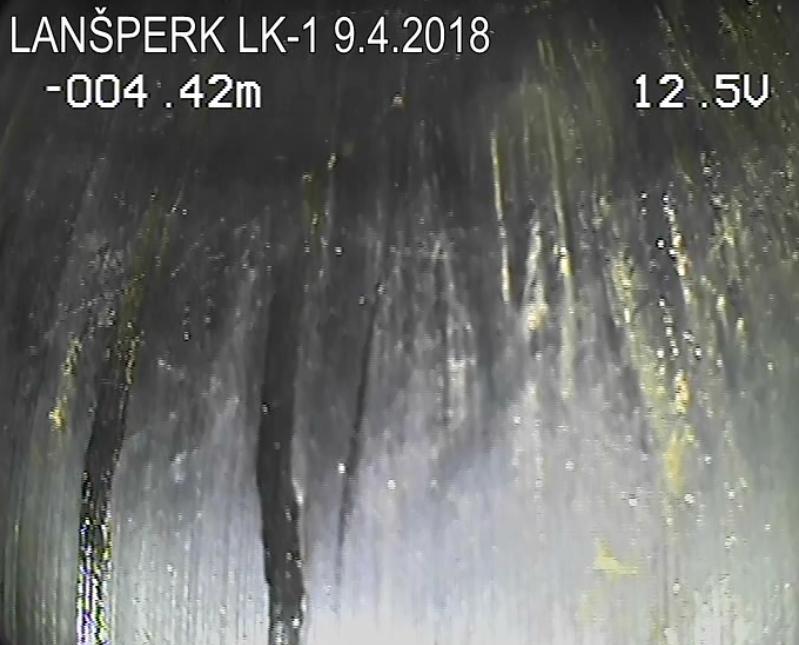

8 8 Obr. č. 3: Hrana výstroje 2,47 m Obr. č. 4: Pohled na plnou PE zárubnici 4,42 m

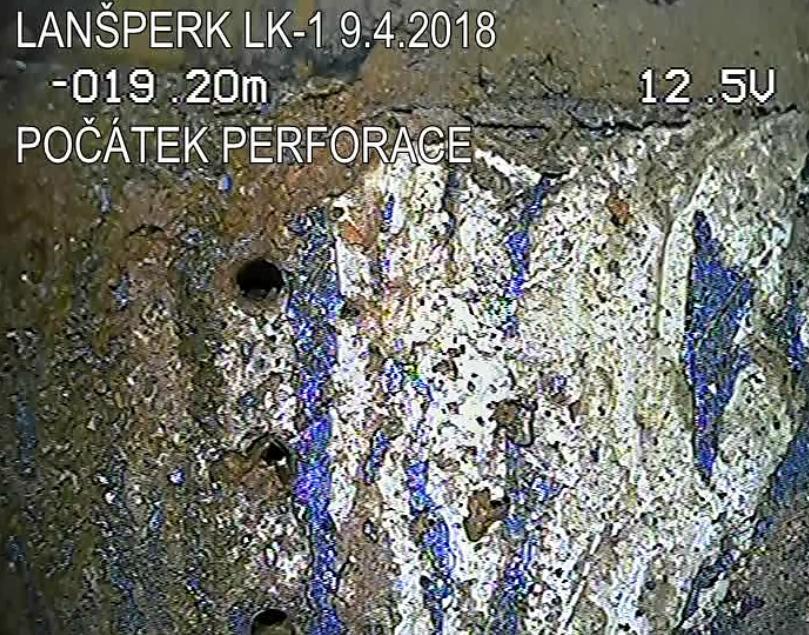

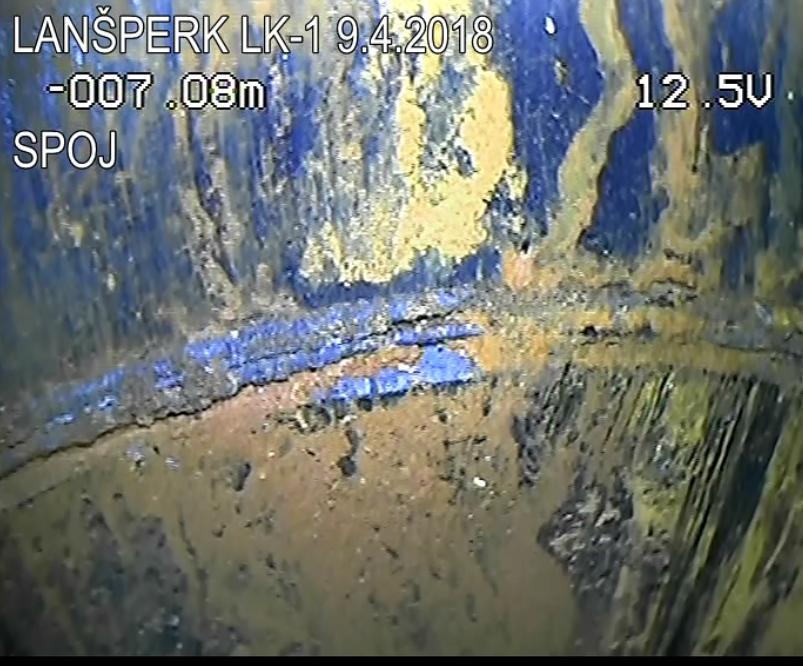

9 9 Obr. č. 5: Neporušený spoj 7,08 m Obr. č. 6: Počátek perforovaného úseku 19,20 m

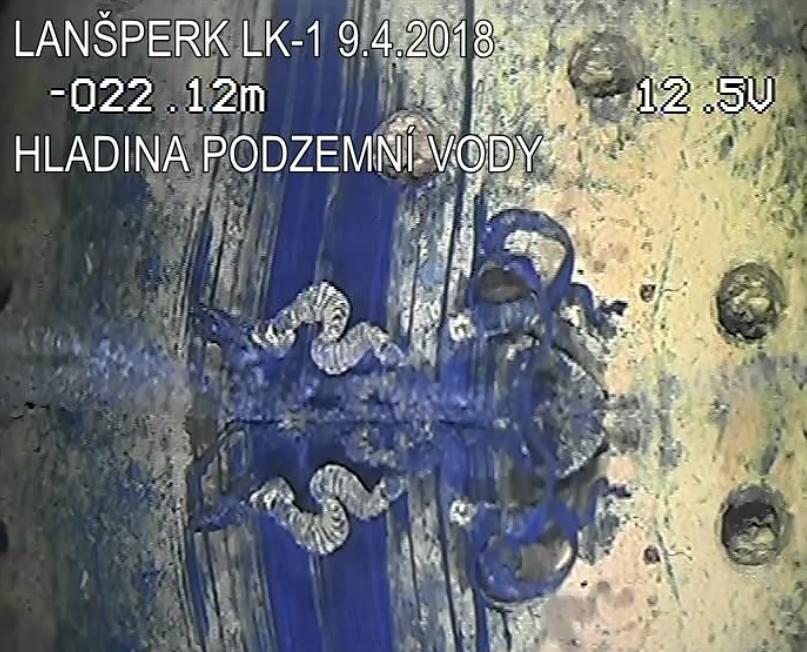

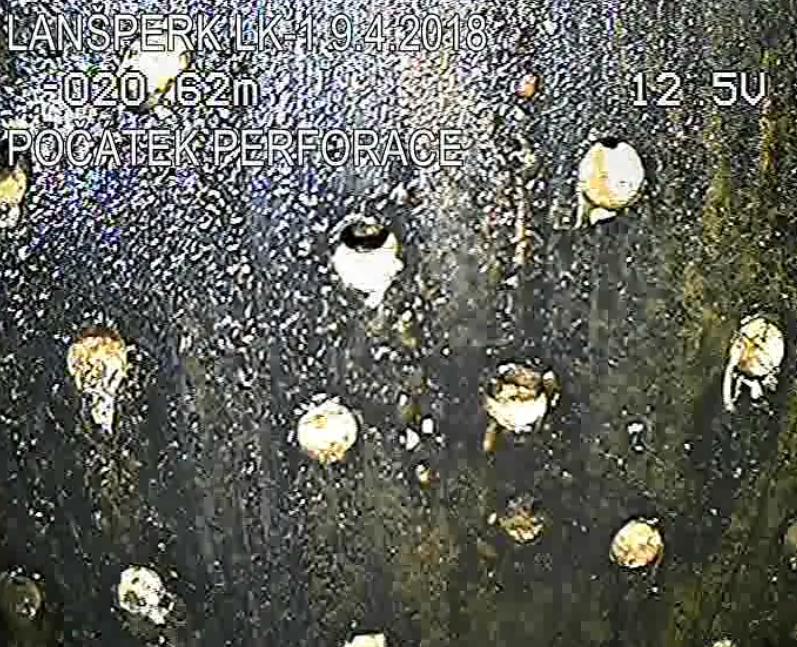

10 10 Obr. č. 7: První perforovaný úsek nad hladinou podzemní vody, zanesení otvorů cca 30-50% - 20,62 m Obr. č. 8: Hladina podzemní vody v hloubce 22,12 od OB

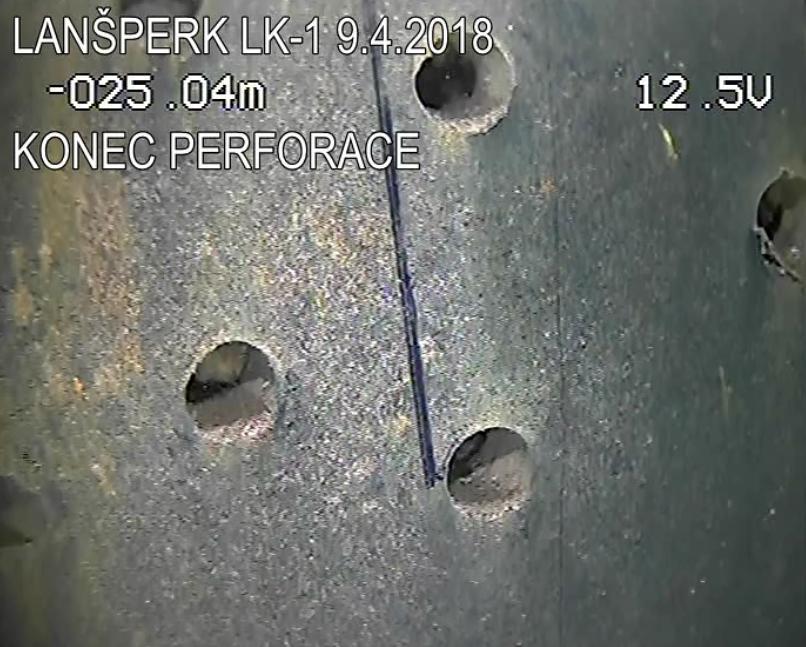

11 11 Obr. č. 9: Perforovaný úsek bez viditelné kolmatace 22,47 m Obr. č. 10: Konec perforovaného úseku, perforace jen s drobným zanesením 25,04 m

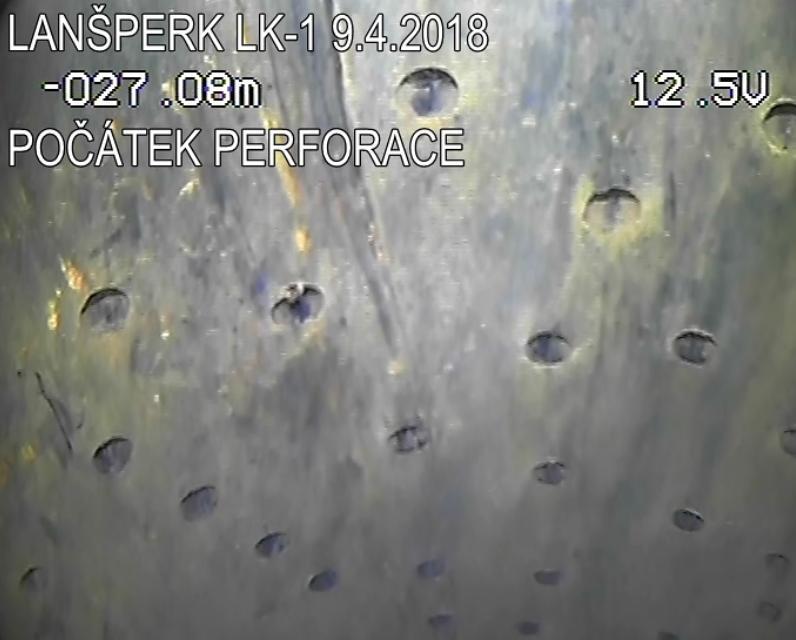

12 12 Obr. č. 11: Pohled na holou stěnu vrtu bez známek inkrustů 27,08 m Obr. č. 12: Druhý perforovaný úsek se zcela neprůchodnými otvory 28,67 m

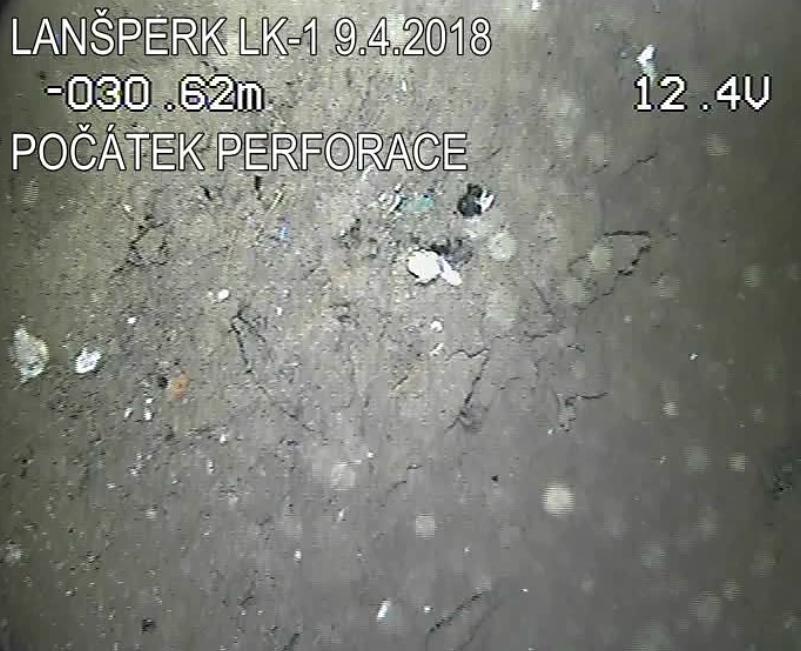

13 13 Obr. č. 13: Pohled na dno vrtu - 30,79 m Celý záznam TV prohlídky je obsažen v příloze č. 1 předkládané zprávy VYHODNOCENÍ TV PROHLÍDKY VRTU LK-1 LANŠPERK Kamerovou prohlídkou byl prověřen stav PE výstroje do hloubky 30,79 m od OB (dno vrtu). Stěny výstroje jsou pokryty inkrusty jen minimálně, sváry ve spojích jsou kompaktní. První perforovaný úsek můžeme rozdělit na dvě části o stejné délce část nad hladinou podzemní vody, kde byly otvory perforace kolmatovány z 30-50% a část pod zastiženou hladinou podzemní vody, kde byly otvory jen minimálně zanesené, stěny vrtu byly holé a čisté bez nárůstů. Druhý perforovaný úsek v délce cca 3 m byl z poloviny dobře průchozí, nejnižší zastižená část perforace byla z více než 80% kolmatovaná. Konec druhého perforovaného úseku nebyl zastižen vzhledem k tomu, že vrt je ve spodní části zanesen vrstvou kalu o mocnosti 3,2 m NÁVRH DALŠÍCH PRACÍ NA VRTU LK-1 LANŠPERK Jímací objekt LK-1 je v odpovídajícím technickém stavu a plně schopný vodárenského provozu. Kamerová prohlídka ukázala, že vrt je v celé hloubce bez známek poškození. Plnostěnná zárubnice je holá, nepoškozená, bez známek výraznější inkrustace. Perforace v prvním úseku jsou ve výborném stavu, v druhém hlouběji uloženém úseku jsou již z části kolmatované, avšak stále více než z padesáti procent průchodné. S ohledem na uvedené skutečnosti není potřeba aktuálně řešit odkalení a čištění vrtu, je ale nutné s tím počítat v horizontu cca 5-10 let.

14 ZA-1 ŽAMPACH DOKUMENTACE VRTU ZA-1 ŽAMPACH Jímací objekt ZA-1, jenž slouží jako hlavní jímací objekt pro obecní vodovod Žampach, byl vyhlouben na přelomu let 1987 až Technické parametry vrtu ZA-1 jsou následující: termín provedení: 1987/1988 hloubka objektu: 17,5 m (od úrovně terénu) geologický profil: 0,0-1,0 m červenohnědé prachovité hlíny KVARTER 1,0-9,0 m červenohnědé hrubozrnné pískovce 9,0-17,5 m červenohnědý, místy nazelenalý arkózový pískovec vystrojení vrtu: 0,0-10,5 m ocelová zárubnice ø 324 mm - plná 10,5-16,5 m ocelová zárubnice ø 324 mm perforovaná 16,5-17,5 m ocelová zárubnice ø 324 mm plná PERM-PALEOZOIKUM úprava pláště výstroje: neznámá hladina podzemní vody naražená: hladina podzemní vody ustálená: 2,8 m pod terénem 0,5 m pod terénem využitelná vydatnost vrtu: 3,0 l/s při snížení hladiny podzemní vody na stav 9 m od horního okraje výstroje lokalizace vrtu: obec: Žampach katastrální území: Žampach pozemek: poz. parcela KN č. 747/4 vlastnická práva k pozemku: viz níže uvedená tabulka SOUPIS PARCELNÍCH ČÍSEL POZEMKŮ DOTČENÝCH STAVBOU k.ú. Žampach č. parcely LV vlastník p.p.č. 747/4 169 Lesy České republiky, s.p., Přemyslova 1106/19, Nový Hradec Králové, Hradec Králové

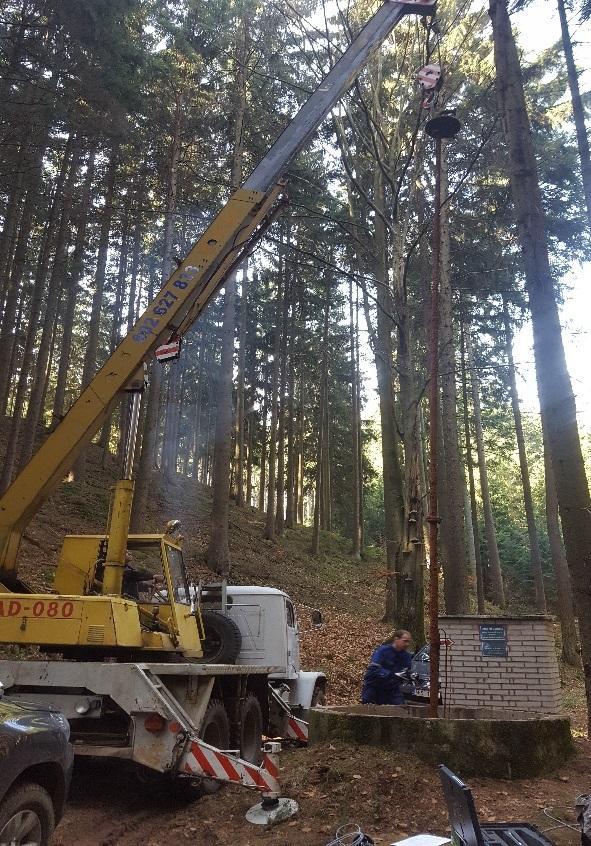

15 VÝSLEDEK TV PROHLÍDKY VRTU ZA-1 ŽAMPACH Vrt byl po vytěžení ponorného čerpadla prohlédnut TV kamerou dne Zaznamenány byly tyto údaje: - horní hrana ocelové zárubnice ø 324 mm byla stanovena jako odměrný bod OB; - hladina podzemní vody se nachází v úrovni 1,41 m od OB; - v etáži 0 10,00 m je umístěna plnostěnná ocelová zárubnice ø 324 mm, stěny jsou pokryty významným množstvím inkrustů; - vzhledem ke stavu ocelové zárubnice nebyl v celé délce patrný žádný ocelový svár; - perforovaný úsek byl zaznamenán v etáži 10,00 16,19 m, téměř v celé délce byly zaznamenané silné inkrusty, perforace zanesené a neprůchodné z více než 50 %; - dno vrtu zanesené sedimentem bylo zaznamenáno v hloubce 16,19 m. Obr. č. 14: Horní hrana ocelové zárubnice ø 324 mm 0 m

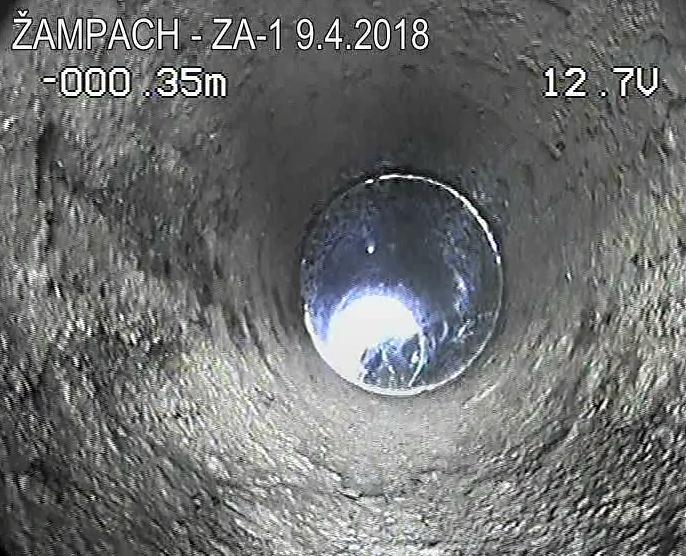

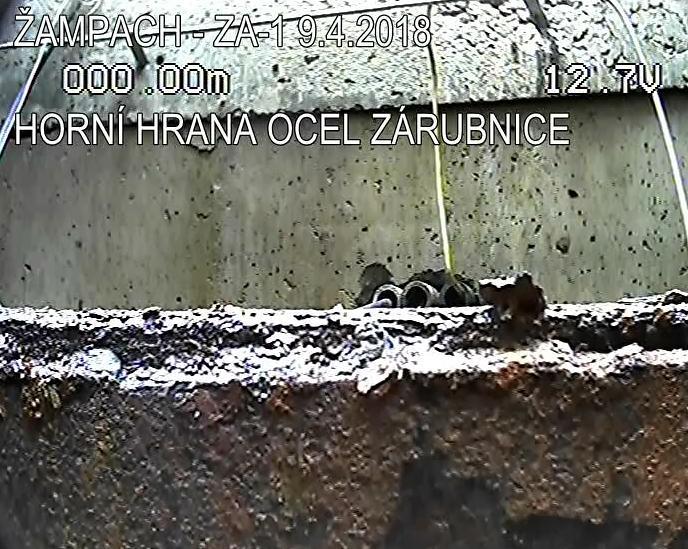

16 16 Obr. č. 15: Pohled na ocelovou zárubnici ø 324 mm 0,35 m Obr. č. 16: Úroveň hladiny podzemní vody s čilým pohybem splavenin 1,41 m

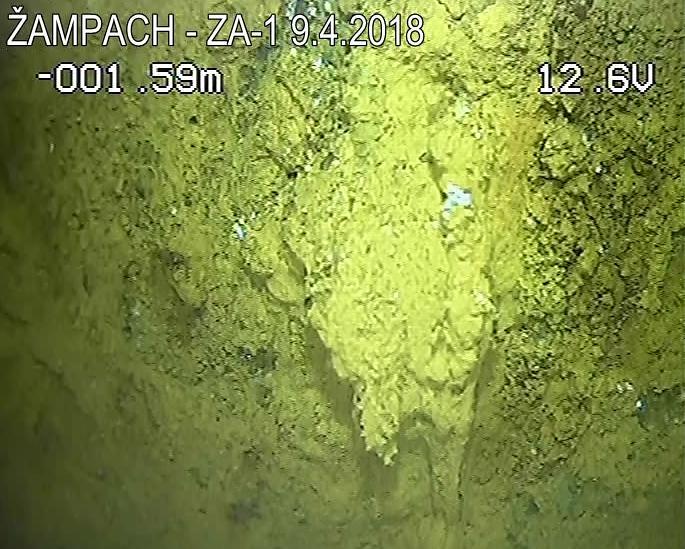

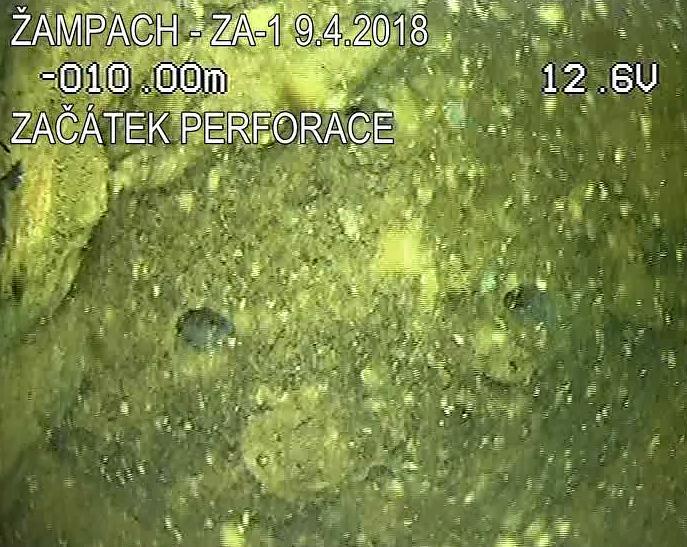

17 17 Obr. č. 17: Pohled na ocelovou zárubnici ø 324 m s inkrustovaným povrchem 1,59 m Obr. č. 18: Počátek perforovaného úseku povrch zárubnice s inkrusty 10,0 m

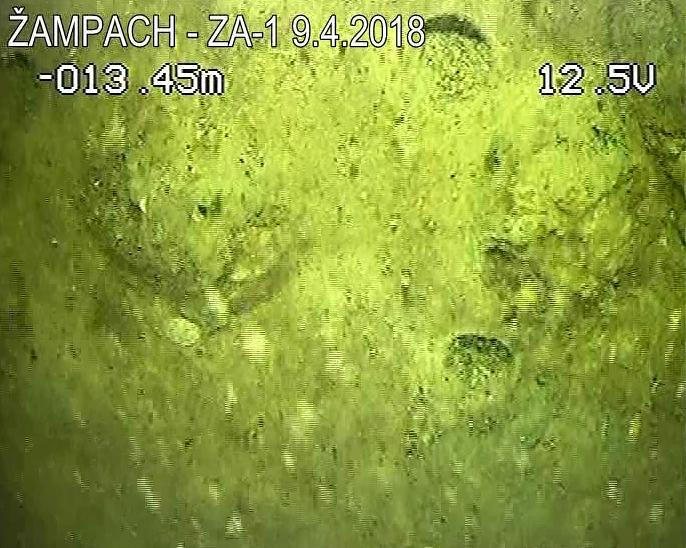

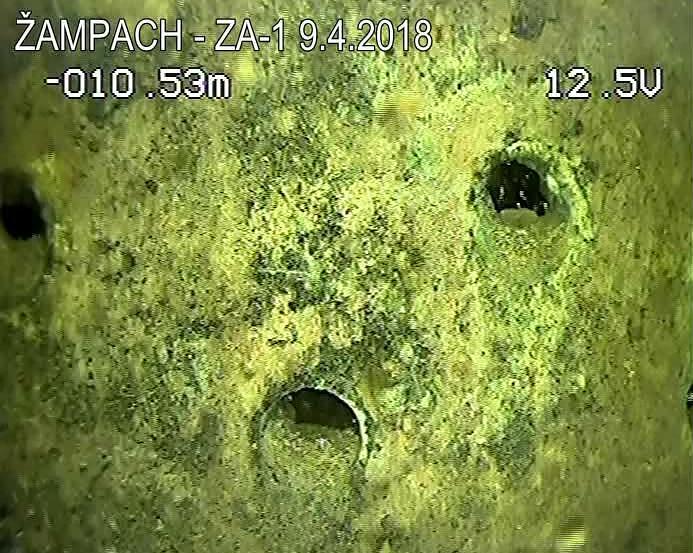

18 18 Obr. č. 19: Detailní pohled na perforované otvory, zanesení cca 20-40% - 10,53 m Obr. č. 20: Perforace neprůchodné, zarostlé inkrusty 13,45 m

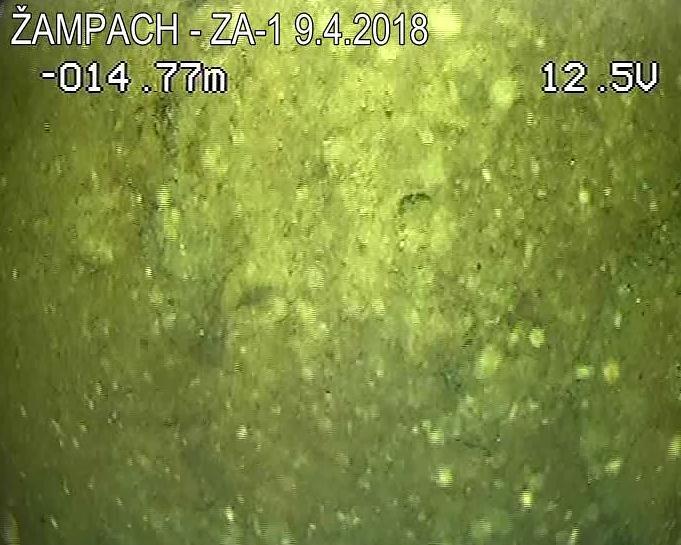

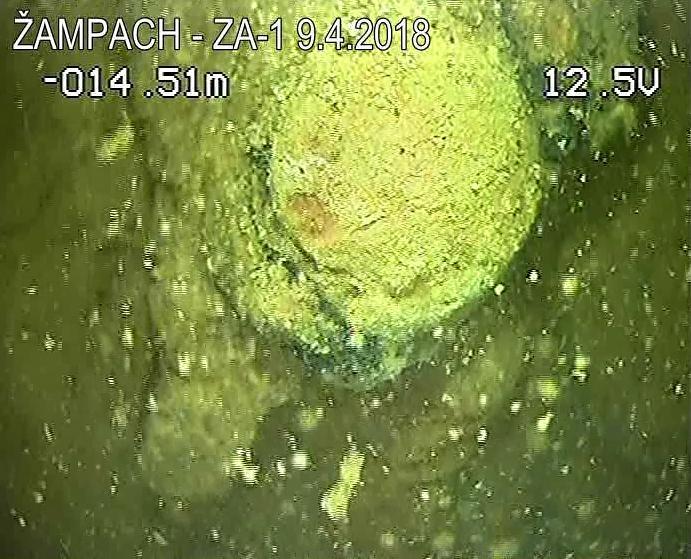

19 19 Obr. č. 21: Pohled na stěnu ocelové zárubnice ø 324 mm s četnými nárůsty 14,51 m Obr. č. 22: Inkrusty zcela překrývají perforační otvory 14,77 m

20 20 Obr. č. 23: Dno vrtu 16,19 m VYHODNOCENÍ TV PROHLÍDKY VRTU ZA-1 ŽAMPACH Současný stav vrtu ZA-1, ověřený TV prohlídkou, přibližně odpovídá původní dokumentaci. Vystrojení vrtu je následující (údaje od OB horní hrana ocelové zárubnice): 0-10,00 m ocelová zárubnice ø 324 mm plná 10,00-16,19 m ocelová zárubnice ø 324mm perforovaná 16,19 -?? m ocelová zárubnice ø 324 mm perforovaná a níže plná Celý vrt je pokryt významně velkými inkrusty, perforovaný úsek v zaznamenané délce cca 6 m je výrazně zanesený, některé otvory jsou kolmatované inkrusty. Ve vrtu byl zastižen čilý pohyb splavenin. Dno vrtu bylo zaznamenáno v úrovni 16,19 m, mocnost dnového kalového sedimentu je cca 1,3 m NÁVRH DALŠÍCH PRACÍ NA VRTU ZA-1 ŽAMPACH Technický stav vrtu ZA-1 odpovídá svému stáří, ocelová pažnice je významně pokryta inkrusty. Vlivem zanesených perforací dochází ke zvýšení vstupního odporu na plášti výstroje a následnému snížení jímací schopnosti. Navrženo je odkalení dna a mechanická a chemická očista stěn vrtu a perforačních otvorů pomocí regeneračních nástrojů (rotační kartáče), chemikálií (Carela Bio Plus forte) a stlačeného vzduchu. Předpoklad odstávky vrtu max. 3-4 dny. Po vyčištění vrtu bude účinnost prací ověřena kamerovou prohlídkou vrtu.

21 T-2 TATENICE DOKUMENTACE VRTU T-2 TATENICE Technické parametry vrtu T-2 jsou následující: termín provedení: 1986 (příklepová souprava Mobil Drill 80) hloubka objektu: 66,0 m (od úrovně terénu) geologický profil: 0,0-1,0 m rezavohnědá prachovitá hlína 1,0-3,5 m rezavohnědá suť s kameny pískovců KVARTÉR 3,5-13,0 m rezavohnědý, vápnitý pískovec, podrcený 13,0-21,0 m rezavohnědý, místy šedý jemnozrnný křemitovápnitý pískovec 21,0-29,0 m bělošedý jemnozrnný křemitovápnitý pískovec 29,0-41,0 m šedý spongilitický prachovec s polohami jemnozrnného vápnitého pískovce 41,0-50,0 m žlutý, jemně až středně zrnitý pískovec, glaukonitický MESOZOIKUM STŘEDNÍ TURON 50,0-58,0 m tmavošedý prachovitý slínovec 58,0-66,0 m žlutý, místy žlutošedý jemnozrnný pískovec, místy glaukonitický, tvrdý MESOZOIKUM SPODNÍ TURON hladina podzemní vody naražená: hladina podzemní vody ustálená: 58,0 m od terénu 31,0 m od terénu profily hloubení: 0,0-4,0 m ø 330 mm 4,0-65,0 m ø 254 mm 65,0-66,0 m ø 203 mm vystrojení vrtu: +0,5-49,8 m ocelová zárubnice ø 219 mm plná 48,8-59,6 m ocelová zárubnice ø 168 mm plná 59,6-64,8 m ocelová zárubnice ø 168 mm perforovaná úprava pláště výstroje (těsnění): 0,0-14,5 m cementové těsnění 14,5-15,0 m pakr 15,0-64,8 m bez obsypu 64,8-66,0 m vrt zasypán granulovanou drtí 8/16 mm využitelná vydatnost : 0,64 l/s při snížení o 1,55 m

22 22 lokalizace vrtu: obec: Tatenice katastrální území: Tatenice pozemek: poz. parcela KN č vlastnická práva k pozemku: viz níže uvedená tabulka SOUPIS PARCELNÍCH ČÍSEL POZEMKŮ DOTČENÝCH STAVBOU k.ú. Tatenice č. parcely LV vlastník Obec Tatenice, Tatenice 86, VÝSLEDEK TV PROHLÍDKY VRTU T-2 TATENICE Vrt byl po vytěžení ponorného čerpadla prohlédnut TV kamerou dne Zaznamenány byly tyto údaje: - horní hrana ocelové zárubnice ø 219 mm se nachází v hloubce 2,3 m od OB (hrana poklopu); - plnostěnná ocelová zárubnice ø 219 mm je v úrovni 2,3 33,0 m (nad úrovní hladiny podzemní vody) pokrytá jen drobnými inkrusty, ocelové sváry jsou dobře viditelné a neporušené; - plnostěnná ocelová zárubnice ø 219 mm je od úrovně hladiny podzemní vody směrem ke dnu vrtu pokryta různě silnými inkrusty; - hladina podzemní vody byla zastižena v hloubkové úrovni 33,18 m; - přechod na užší výstroj ocelovou zárubnici ø 168 mm, se dle dokumentace nachází v hloubce kolem 48,8 m, v této hloubce bylo zastižen zanesený přechod zárubnic, níže neprostupný i přes opakované pokusy prostupu kamerou. Kamerová prohlídka byla tak ukončena.

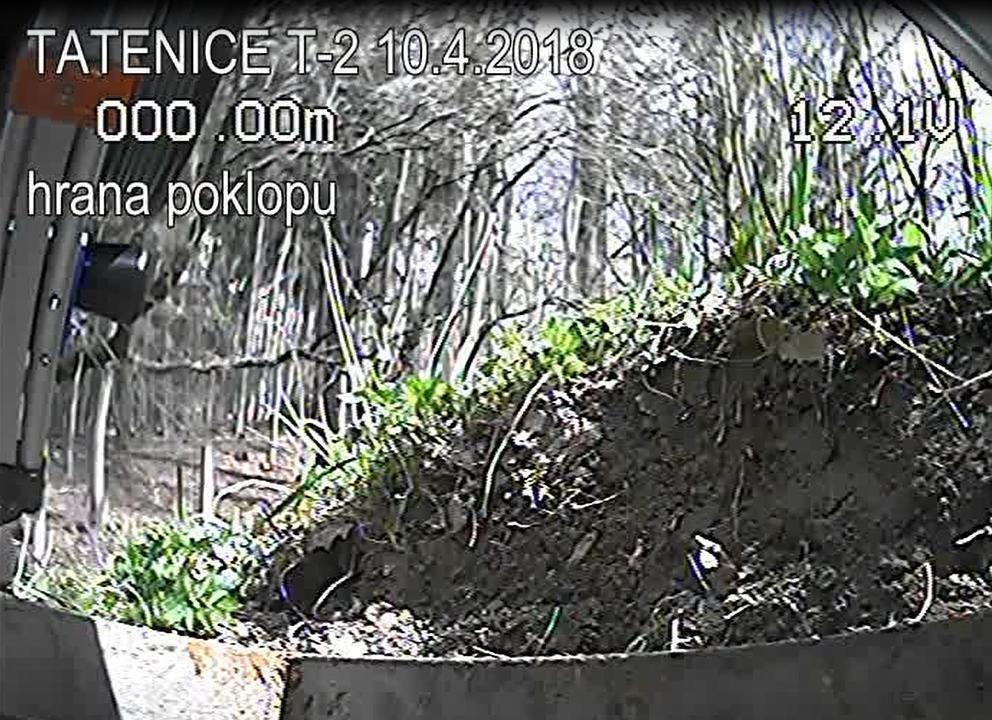

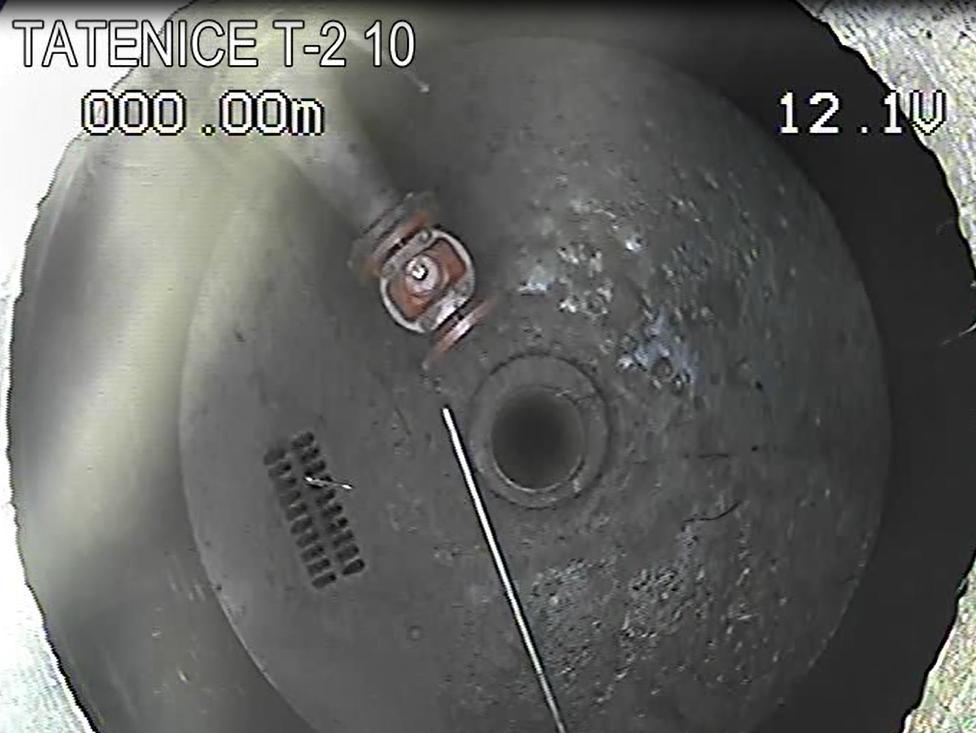

23 23 Obr. č. 24: Hrana poklopu odměrný bod 0 m Obr. č. 25: Pohled do manipulační šachtice nad vrtem T-2 0 m

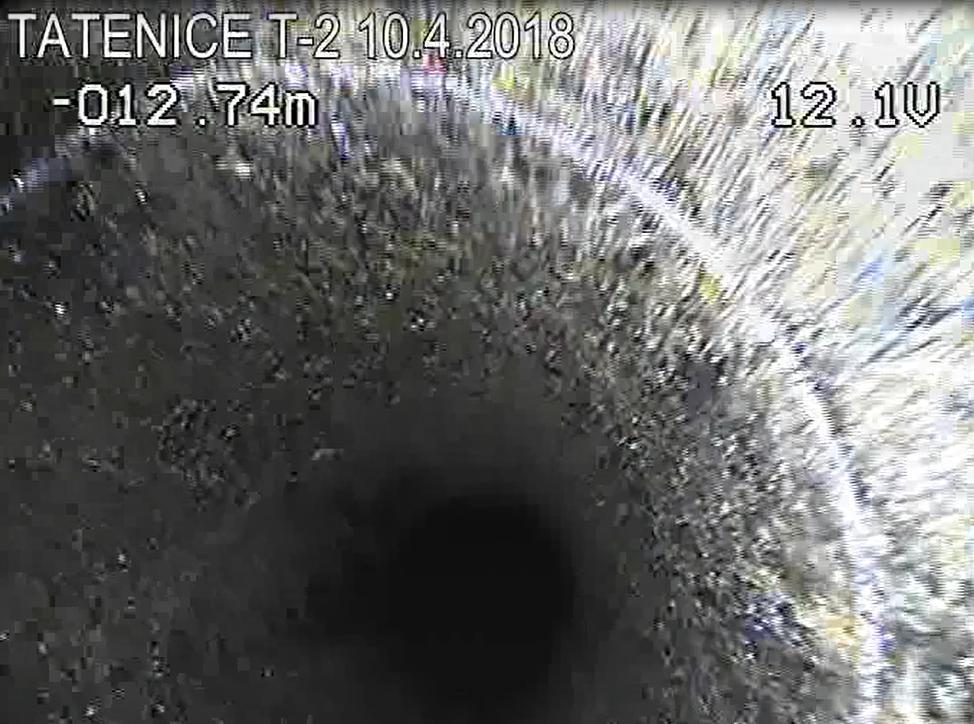

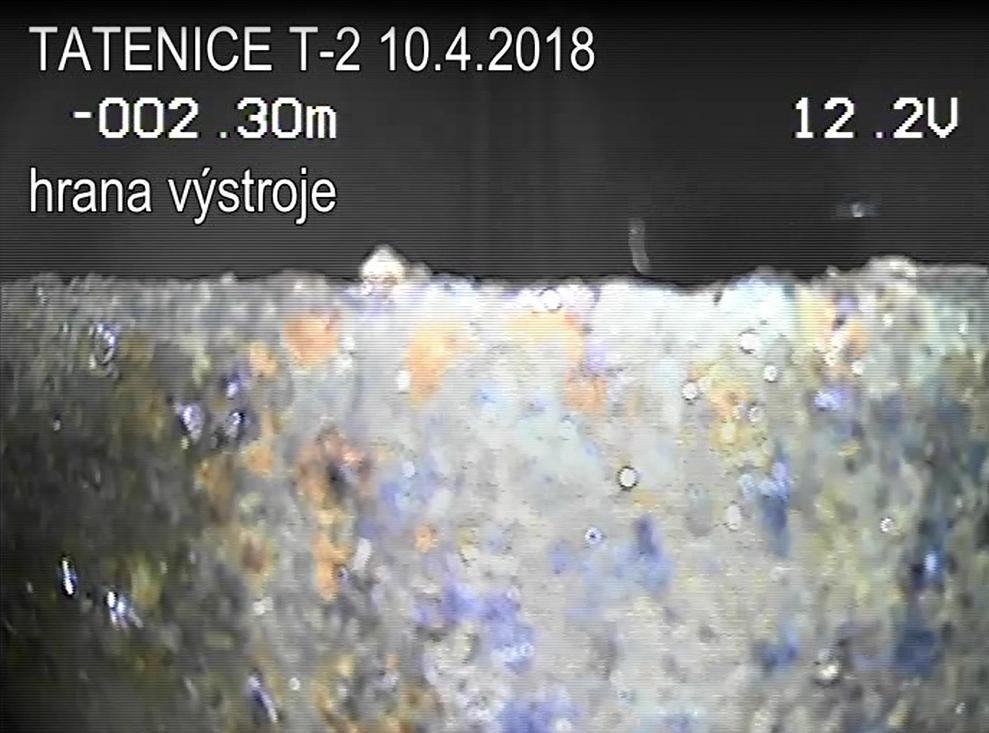

24 24 Obr. č. 26: Hrana ocelové zárubnice 2,30 m Obr. č. 27: Pohled na spoj na plnostěnné ocelové zárubnici 12,74 m

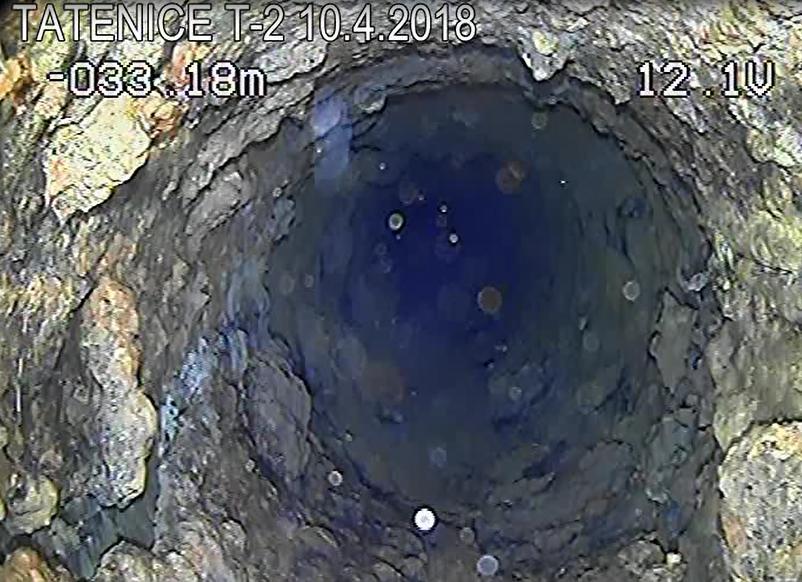

25 25 Obr. č. 28: Stěna ocelové zárubnice s neporušeným svárem 22,74 m Obr. č. 29: Zastižená hladina podzemní vody 33,18 m

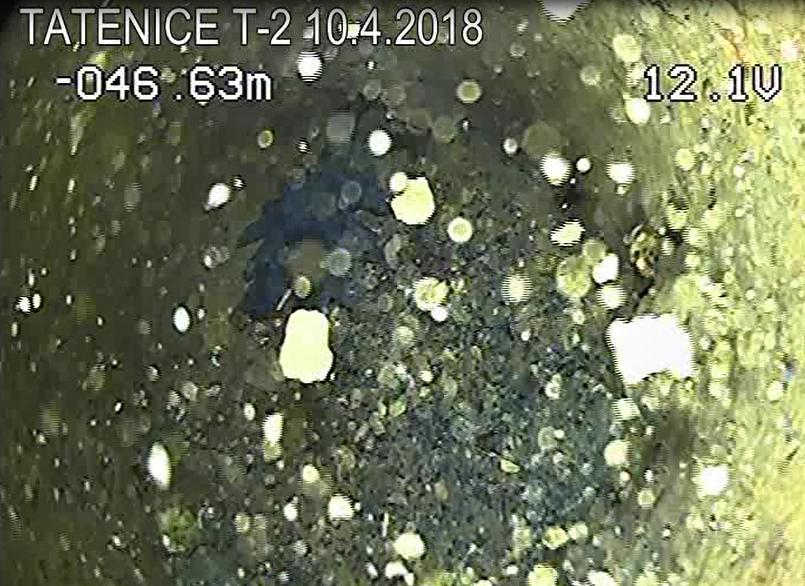

26 26 Obr. č. 30: Pohled na plnostěnnou ocelovou zárubnici 33,18 m Obr. č. 31: Pohled na dno vrtu přechod výstrojí, která se nachází v hloubce 46,90 m

27 VYHODNOCENÍ TV PROHLÍDKY VRTU T-2 TATENICE Kamerovou prohlídkou byl dokumentován skutečný stav vrtu T-2. Ze záznamu lze sledovat dobrý stav ocelové zárubnice nad hladinou podzemní vody do hloubky cca 33 m se zřetelnými neporušenými sváry. V hloubkové etáži m se na výstroji vrtu nachází četné inkrusty. V hloubce 46,9 m (pravděpodobně v etáži úskoku na užší výstroj ø 168 mm) byla kamerová prohlídka ukončena, vrt není dále prostupný NÁVRH DALŠÍCH PRACÍ NA VRTU T-2 TATENICE Vrt T-2, vyhloubený v roce 1986, není v současné době kvůli nevyhovující kvalitě podzemní vody vodárensky využívaný. Vrt jímá podzemní vodu spodnoturonské zvodně v otevřené etáži vrtu cca m od terénu. Tato část vrtu nebyla díky zátce pro kameru přístupná. Vrt v současné době je v současné době schopen jímat podzemní vodu pouze omezeně, v závislosti na propustnosti zaneseného přechodu. Pro zachování dobrého stavu vrtu pro možné budoucí využití navrhujeme realizovat kalibraci vrtu pomocí ccs tyčí, které aktivuje v současné době nepřístupnou část vrtu v etáži m. Poté doporučujeme opět provést kamerovou prohlídku.

28 T-3 TATENICE DOKUMENTACE VRTU T-3 TATENICE Vrt T-3 byl vyhlouben v roce 1994 jako náhradní zdroj pitné vody za starší hydrogeologický vrt T-2, který měl trvale zvýšenou hodnotu mineralizace (až 950 mg/l). Konečná hloubka vrtu je 75,5 m. Vrt je situován nedaleko původního vrtu T-2, avšak pro zajištění lepší kvality vody byl situován do odlišné tektonické kry, než ve které je umístěn vrt T-2. Proto vrtným pracím předcházel také geofyzikální průzkum, na jehož základě byl vrt T-3 umístěn na jihozápadním okraji vodní nádrže, na pozemkové parcele číslo 1898/5. Vrt využívá vodní zdroj, jehož kolektorem jsou sedimenty středního turonu jižní části hydrogeologického rajónu Kyšperská synklinála. Technické parametry vrtu T-3 jsou následující: hloubka objektu: 81,0 (od úrovně terénu) geologický profil: 0,00-0,50 hlína písčitá, hnědožlutá KVARTER 0,50-16,00 pískovec křemenný, jemnozrnný, rozpadavý 16,00-19,00 prachovec vápnitý, šedý, pevný 19,00-22,00 prachovec slínitý až prachovitý slínovec písčitý, pevný 22,00-31,00 prachovec písčitý, vápnitý, šedý, pevný 31,00-40,00 pískovec křemenný, jemnozrnný, vápnitý, žlutý, pevný 40,00-70,00 prachovec písčitý až silně prachovitý pískovec, šedý, vápnitý, pevný 70,00-80,00 prachovec slínitý, méně pevný, tmavě šedý 80,00-81,00 pískovec křemenný, jemnozrnný. vápnitý, žlutošedý MESOZOIKUM STŘEDNÍ TURON MESOZOIKUM SPODNÍ TURON hladina podzemní vod naražená : 5,00 m drobný přítok 24,00 m výrazný přítok hladina podzemní vody ustálená: 15,70 m od terénu průměry hloubení: 0,00-4,00 m 330 mm 4,00-49,00 m 254 mm 49,00-81,00 m 205 mm

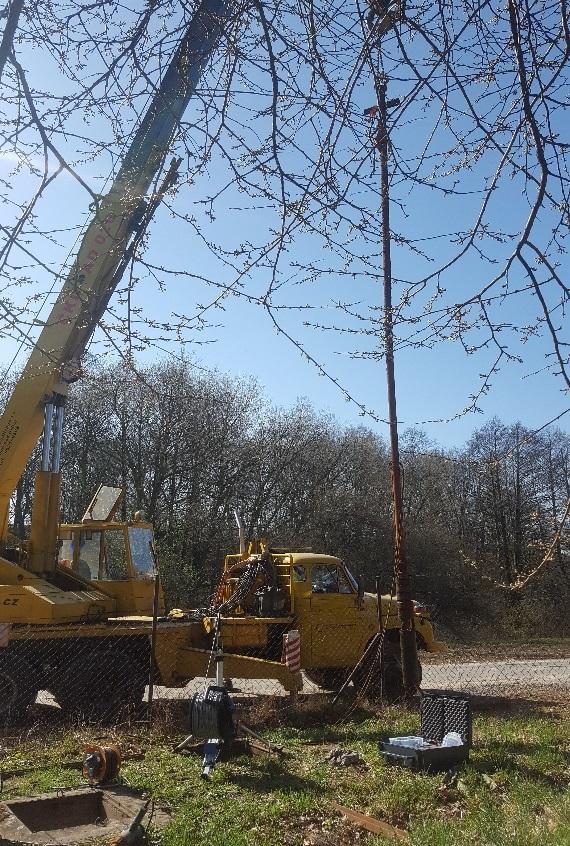

29 29 vystrojení vrtu: + 0,40-9,10 m ocelová zárubnice 219 mm - plná 9,10-18,50 m " " 219 mm - perfor. 18,50-21,30 m " " 219 mm - plná 21,30-29,80 m " " 219 mm - perfor. 29,80-31,00 m " " 219 mm - plná 30,00-44,85 m " " 168 mm - perfor. 44,85-49,50 m " " 168 mm - plná 49,50-54,35 m " " 168 mm - perfor. 54,35-59,10 m " " 168 mm - plná 59,10-63,90 m " " 168 mm - perfor. 63,90-75,50 m " " 168 mm - plná úprava dna vrtu: v úseku 75,5 81 m byl vrt tamponován cementovou směsí zaplášťová úprava: 0,00-7,00 m jílové těsnění 7,00-9,00 m cementové těsnění na ocelový pakr 9,00-75,50 m bez obsypu lokalizace vrtu: obec: Tatenice katastrální území: Tatenice pozemek: poz. parcela KN č stavba: vlastnická práva k pozemku: viz níže uvedená tabulka SOUPIS PARCELNÍCH ČÍSEL POZEMKŮ DOTČENÝCH STAVBOU k.ú. Tatenice č. parcely LV vlastník p.p.č Obec Tatenice, Tatenice 86, VÝSLEDEK TV PROHLÍDKY VRTU T-3 TATENICE Vrt byl po vytěžení ponorného čerpadla prohlédnut TV kamerou dne Zaznamenány byly následující údaje: - horní hrana ocelové zárubnice ø 219 mm se nachází v hloubce 1,77 m od OB (hrana rámu litinového poklopu); - v etáži 1,77 m? m (nad hladinou podzemní vody) je umístěna plnostěnná ocelová zárubnice ø 324 mm, stěna zárubnice je s četnými nerovnostmi, patrné dva spoje jsou neporušené kompaktní;

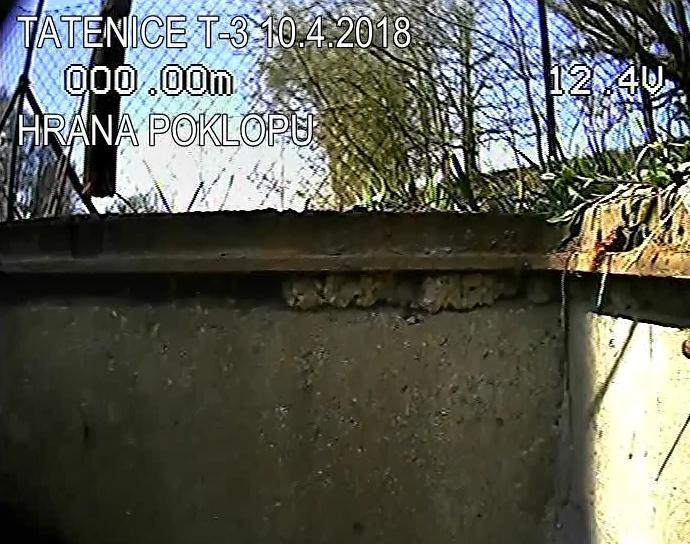

30 30 - první perforovaný úsek, který se měl dle původní dokumentace nacházet v hloubce cca 9-18 m, nebyl ze záznamu patrný; - hladina podzemní vody byla zastižena v úrovni 18,49 m; - počátek zastiženého perforovaného úseku ve stěně ocelové zárubnice ø 219 mm je 21,50 m, konec perforace není z prohlídky patrný; - plnostěnná ocelová zárubnice ø 219 mm je instalována až do hloubky 30,70 m, zde je přechod na užší ocelovou zárubnici ø 168 mm; - v hloubkovém intervalu cca 40 a 60 m byla i přes špatnou viditelnost zaznamenána perforovaná část ocelové výstroje ø 168 mm, v obou úsecích jsou otvory kolmatované z cca %; - v hloubce 74,07 m bylo dokumentováno dno vrtu a TV prohlídka byla ukončena. Obr. č. 32: Hrana rámu litinového poklopu nad manipulační šachtici 0 m

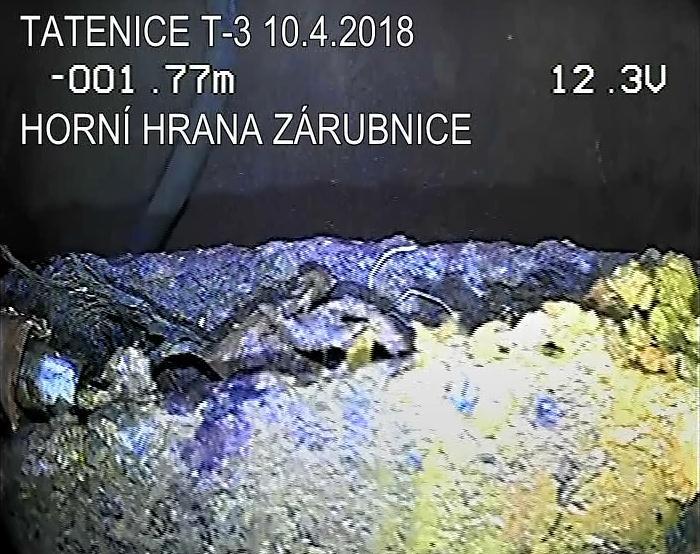

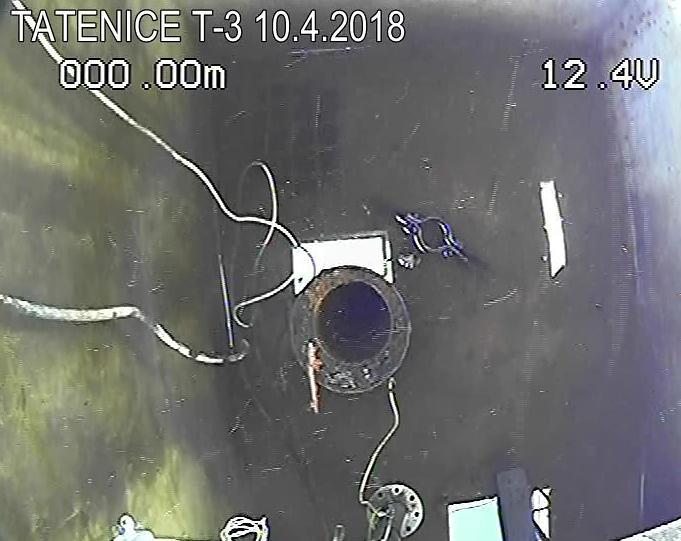

31 31 Obr. č. 33: Pohled na svrchní část ocelové zárubnice 324 mm v manipulační šachtici 0 m Obr. č. 34: Svrchní hrana ocelové zárubnice 324 mm 1,77 m

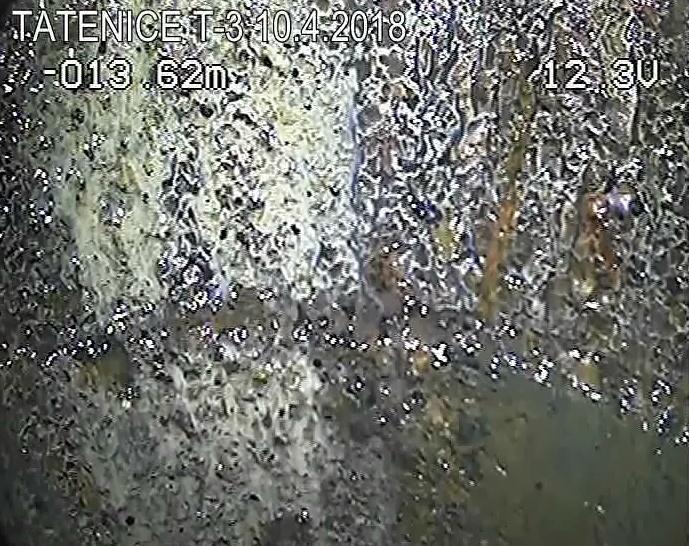

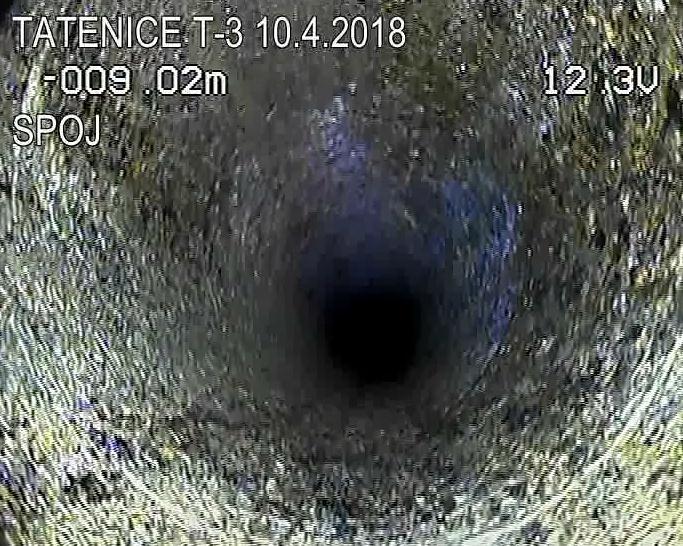

32 32 Obr. č. 35: Kompaktní spoj na ocelové plnostěnné zárubnici ø 324 mm 9,02 m Obr. č. 36: Pohled na stěnu ocelové plnostěnné zárubnice ø 324 mm 13,62 m

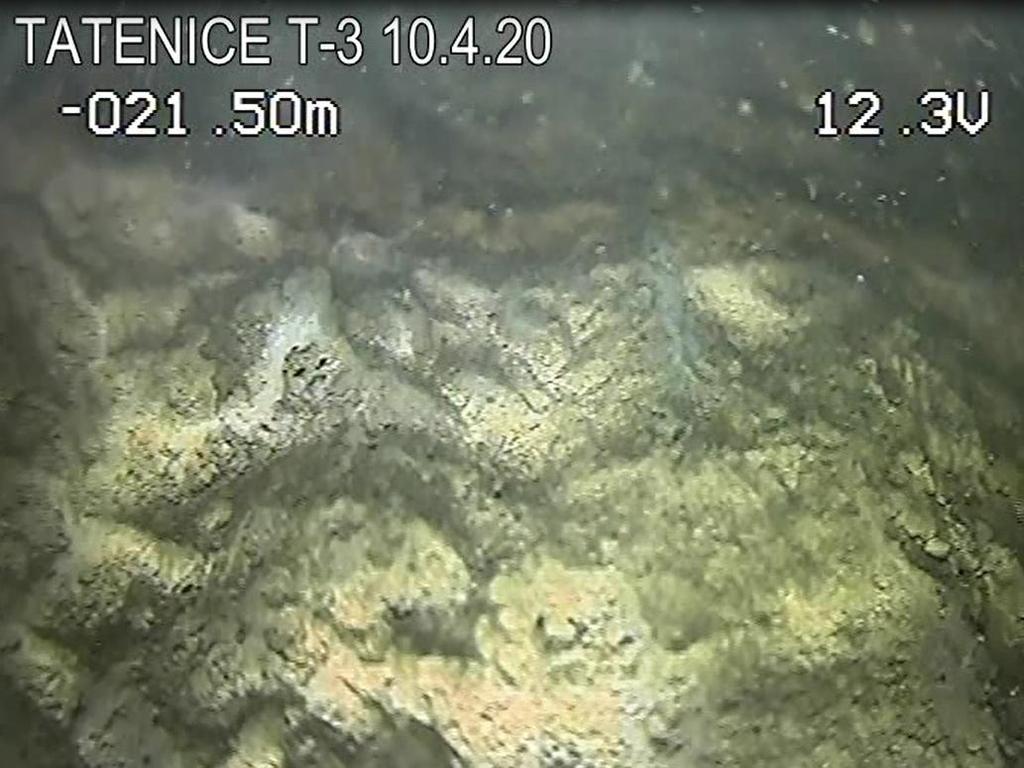

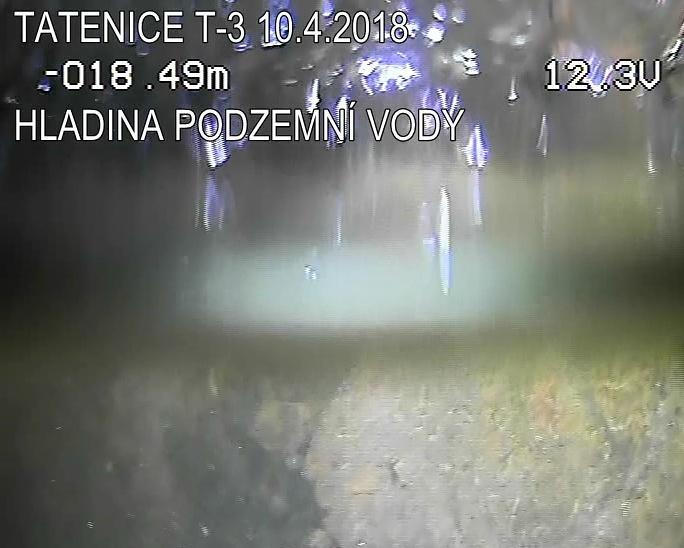

33 33 Obr. č. 37: Hladina podzemní vody 18,49 m Obr. č. 38: Pohled na stěnu ocelové zárubnice ø 324 mm s četnými inkrusty 21,50 m

34 34 Obr. č. 39: Počátek perforovaného úseku perforace ve stěně zárubnice těžko zřetelné 21,5 m Obr. č. 40: Detailní pohled na zcela neprůchodný otvor v zárubnici 26,63 m

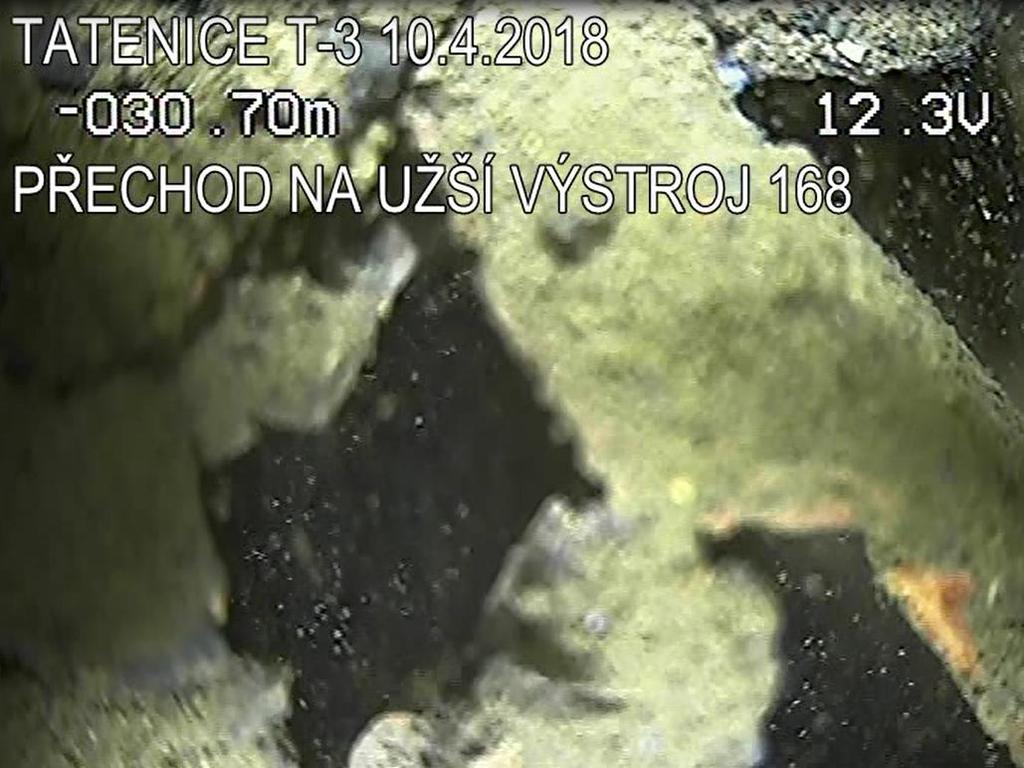

35 35 Obr. č. 41: Přechod na užší výstoj ø 168 mm 30,70 m Obr. č. 42: Pohled na plnostěnnou ocelovou zárubnici ø 168 mm 37,96 m

36 36 Obr. č. 43: Pohled na další perforovaný úsek s kolmatovanými perforačními otvory 40,88 m Obr. č. 44: Pohled na plnostěnnou ocelovou zárubnici ø 168 mm 60,44 m

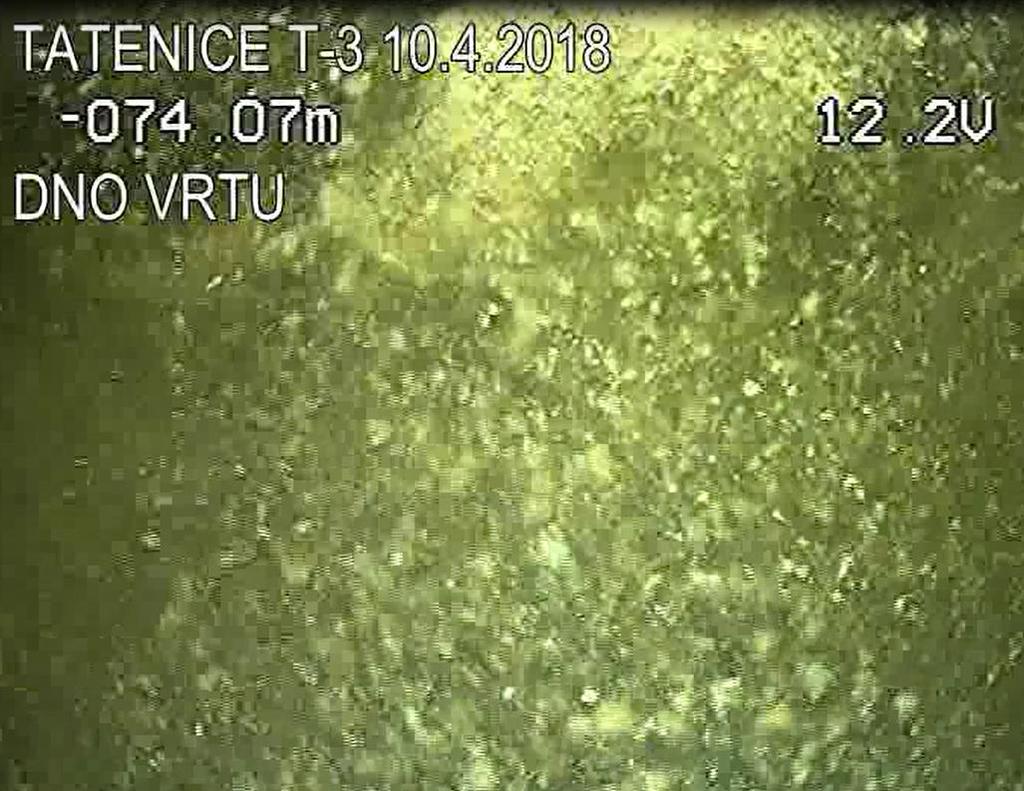

37 37 Obr. č. 45: Dosažené dno vrtu T-2 74,07 m VYHODNOCENÍ TV PROHLÍDKY VRTU T-3 TATENICE TV prohlídkou byl ověřen aktuální stav vrtu T-3 Tatenice. Díky velkému množství a pohybu splavenin bylo velmi obtížné pořídit detailní záběry na vnitřní stěny ocelových zárubnic. Stěny ocelových zárubnic ø 219 mm a 168 mm jsou ve špatném stavu, spoje na zárubnicích nejsou ve většině případů patrné, povrch oceli je pokryt silnou vrstvou usazenin. Perforované úseky jsou zarostlé nebo z velké části neprůchodné NÁVRH DALŠÍCH PRACÍ NA VRTU T-3 TATENICE Technický stav vrtu T-3 je špatný, stěny vrtu jsou zaneseny silnou vrstvou usazenin, perforace jsou zřídka rozpoznatelné, silně kolmatované ve všech perforovaných úsecích. Na vrtu doporučujeme realizovat odkalení dna společně s mechanickou a chemickou očistou stěn vrtu a perforačních otvorů pomocí regeneračních nástrojů (rotační kartáče), chemikálií (Carela Bio Plus forte) a stlačeného vzduchu. Předpoklad odstávky vrtu max. 3-4 dny. Po vyčištění vrtu bude účinnost prací posouzena kamerovou prohlídkou vrtu.

38 38 4. ZÁVĚR Předkládaná zpráva zpracovaná firmou H3Geo s.r.o. Ústí nad Orlicí na zadání společnosti Vodovody a kanalizace Jablonné nad Orlicí, a.s. obsahuje dokumentaci a vyhodnocení TV prohlídek vrtů LK-1 Lanšperk, ZA-1 Žampach a T-2, T-3 Tatenice. LK-1 Aktuální stav vrtu LK-1 je dobrý, do budoucna se nabízí realizace regenerační prací v časovém horizontu 5-10 let, které bude předcházet kamerová prohlídka. ZA-1 Vrtaná studna ZA-1 má zachovalou výstroj, ale perforační otvory jsou v určitých hloubkových intervalech silně zarostlé a je potřeba provést aktivaci prostřednictvím mechanicko-chemických regeneračních prací. T-2 Vrt T-2 není v současné době zapojen do veřejného zásobování. Jeho prohlídka prokázala zanesení stěn vrtu díky vysoké mineralizaci jímané podzemní vody, a to převážně v hloubce m (pod hladinou podzemní vody). V rámci udržení dobrého stavu vrtu navrhujeme zpřístupnění spodní etáže vrtu. T-3 V případě vrtu T-3 doporučujeme provést regenerační práce, během kterých je nutné zajistit náhradní zásobování pitnou vodou. Nabízí se krátkodobé využití vrtu T-4. Vypracovali: Mgr. Jana F I E B I G E R O V Á Ing. Rudolf K A L O U S E K Ústí nad Orlicí, duben 2018
