Merboltice. Průzkumný hydrogeologický vrt Závěrečná zpráva. (Zakázkové číslo: ) Evidenční číslo Geofondu 4867/2017

Transkript

1 Merboltice Průzkumný hydrogeologický vrt 2017 Závěrečná zpráva (Zakázkové číslo: ) Evidenční číslo Geofondu 4867/2017 Vodní zdroje Ekomonitor spol. s r. o. prosinec 2017

2

3

4 Vodní zdroje Ekomonitor, spol. s r.o., Píšťovy 820, Chrudim Rozdělovník: Výtisk č. 1-3: Výtisk č. 4: Výtisk č. 5-6: Obec Merboltice Česká geologická služba, Geofond, Praha Vodní zdroje Ekomonitor spol. s r.o. Obsah: 1. Část všeobecná Úvod a cíl prací Geografické vymezení území Majetkoprávní vztahy Stávající a plánované využití území Přírodní poměry v zájmovém území Ochrana přírody a krajiny, ochrana vodních zdrojů, ochrana nerostných zdrojů Zdroje potenciálně dotčených podzemních vod: Zdroje potenciálně dotčených povrchových vod: Ochrana přírody a krajiny: Ostatní okolnosti Část technická Přípravné práce Vrtné práce Hydrodynamické zkoušky Vzorkovací a laboratorní práce Výsledky hydrogeologických prací Hydrodynamické zkoušky Stanovení využitelné vydatnosti Hydraulické parametry kolektoru Výsledky laboratorních analýz vzorků podzemní vody Návrh ochranného pásma Závěry a doporučení Seznam použité literatury Přílohová část: Příloha č. 1: Situace zájmového území na podkladu vodohospodářské mapy Příloha č. 2: Situace zájmového území na podkladu geologické mapy Příloha č. 3: Situace zájmového území na podkladu základní mapy ČR Příloha č. 4: Situace průzkumného vrtu na podkladu katastrální mapy a letecké fotografie Příloha č. 5: Hydrogeologická dokumentace vrtu Příloha č. 6: Hydrodynamické zkoušky Příloha č. 7: Protokol o laboratorních zkouškách Příloha č. 8: Evidenční list geologických prací Příloha č. 9: Stanovisko Krajského úřadu Příloha č. 10: Stanovisko Agentury ochrany přírody a krajiny ČR Příloha č. 11: Ohlášení činností prováděné hornickým způsobem Příloha č. 12: Informace o parcele Příloha č. 13: Fotodokumentace Obec Merboltice Průzkumný hydrogeologický vrt 2017 Závěrečná zpráva 3 z 15

5 Vodní zdroje Ekomonitor, spol. s r.o., Píšťovy 820, Chrudim 1. Část všeobecná 1.1 Úvod a cíl prací Na základě smlouvy o dílo ze dne provedla společnost Vodní zdroje Ekomonitor spol. s r.o. pro objednatele, Obec Merboltice, hydrogeologický průzkum za účelem zajištění nového zdroje podzemní vody pro obecní vodovod. Předmětem průzkumných prací bylo vyhloubení průzkumného vrtu PHV-1, jenž doplní stávající zdroj obce. Požadovaná vydatnost nového vodního zdroje byla minimálně 0,2 l.s-1. Hydrogeologický průzkum byl zaměřen na exploataci průlinově-puklinového kolektoru podzemní vody, vázaného na středněturonské vulkanity a křídové pískovce. Závěrečná zpráva hydrogeologického průzkumu vychází z hydrogeologických prací provedených na lokalitě, z podkladů a informací získaných od zadavatele zakázky a prostudování archivních materiálů. Název úkolu: Průzkumný hydrogeologický vrt 2017 (Obec Merboltice) Druh prací: vyhledávání a průzkum zdrojů podzemních vod vody prosté, kód 404 Etapa prací: podrobný hydrogeologický průzkum 1.2 Geografické vymezení území Zájmové území hydrogeologického průzkumu se nachází v Ústeckém kraji, uprostřed obce Merboltice. Pověřenou obcí pro Merboltice je Benešov nad Ploučnicí, od které se Merboltice nachází 5 km jižním směrem. Z větších měst je Merbolticím nejblíže Ústí na Labem, které leží 22 km západním směrem. Lokalizaci zájmového území obsahuje příloha č. 1. Situaci zájmového území na podkladě základní mapy obsahuje příloha č Majetkoprávní vztahy Průzkumné území náleží pod katastrální území Merboltice [kód ]. V následující tabulce jsou uvedena vlastnická práva k pozemku, na kterém budou provedeny průzkumné vrtné práce. Informace o parcele obsahuje příloha č. 12. pozemek p. č. druh Tabulka č. 1: Vlastnická práva k pozemku katastrální území LV vlastník a jeho adresa 1778/11 trvalý travní porost Merboltice Obec Merboltice, č. p. 53, Merboltice 1.4 Stávající a plánované využití území Průzkumné území je v současné době využívané pouze jako louka a hřiště. Případná změna ve využití pozemku se bude, v souvislosti s realizací vrtané studny, týkat ochrany vodního zdroje. 1.5 Přírodní poměry v zájmovém území Geomorfologické poměry Obec Merboltice Průzkumný hydrogeologický vrt 2017 Závěrečná zpráva 4 z 15

6 Vodní zdroje Ekomonitor, spol. s r.o., Píšťovy 820, Chrudim Dle geomorfologického členění náleží zájmové území do geomorfologického okrsku Litoměřické středohoří (2b-5a-c), podcelku Verneřické středohoří, celku České středohoří, oblasti Podkrušnohorská, subprovincie Krušnohorská soustava a provincie Česká Vysočina. Zájmové území má celkově mírně svažitý charakter. Celkový úklon je na sever až severovýchod. Nadmořská výška v místě provedení vrtu je 402,6 m. Topografická mapa zájmového území je uvedena v příloze č. 3. Klimatické poměry Z hlediska podnebí náleží zájmová oblast dle klasifikace Quitta (Quitt, 1971) do klimatické oblasti MT7 mírně teplé, kde se průměrná červencová teplota vzduchu pohybuje mezi C a průměrná lednová teplota mezi -2 až -3 C. Z porovnání srážek v letech 2016 a 2017 s dlouhodobým srážkovým normálem pro Ústecký kraj, které uvádíme v následující tabulce č. 2., vyplývá, že úhrny srážek jsou celkově spíše průměrné. Tabulka č. 2: Dlouhodobý srážkový normál pro Ústecký kraj za roky a úhrny srážek v Ústeckém kraji v létech 2016 a 2017 Měsíc N % S % S N - dlouhodobý srážkový normál % - procento normálu S úhrn srážek (mm) Geologické poměry Geologicky je oblast součástí vulkanického pásma Verneřické části Českého středohoří (Sláma 2016). Vulkanické horniny zde zastupují převážně bazaltické horniny a doprovodné bazické tufy a tufové aglomeráty. Níže ve směru do údolí pod zájmovou lokalitou vystupuje erozí obnažené tzv. merboltické souvrství svrchní křídy (stupně coniak). Toto souvrství je vyvinuto v písčité facii - jedná se o pískovce s vložkami jílovitých prachovců a jílovců. Stavbu horninového podloží překrývají téměř souvislé kvartérní deluviální uloženiny, převážně soliflukčního původu (hlinitokamenité sedimenty). V zájmové oblasti se podle výsledků vrtných prací do hloubky 9 m vyskytují deluviálněfluviální zeminy, pod nimi zaléhají kenozoické čediče a tufy, pod nimi v hloubce 50 m byly svrchně křídové pískovce. Geologické poměry lokality jsou znázorněny v příloze č. 2. Geologický profil zastižený vrtnými pracemi uvádíme v následujícím přehledu. rok VRT PHV-1: 0,0 0,2 m humózní vrstva, hlína písčitá hnědá, ornice 0,2 3,8 m štěrk hlinitý, úlomky čediče a andezitu s hnědou hlinitou výplní 3,8 5,0 m hlína písčitá bez štěrku 5,0 9,0 m štěrk hlinitý, úlomky čediče a tufu, s hnědou hlinitou výplní 9,0 16,0 m střídaní tufu a čedičů KVARTÉR Obec Merboltice Průzkumný hydrogeologický vrt 2017 Závěrečná zpráva 5 z 15

7 Vodní zdroje Ekomonitor, spol. s r.o., Píšťovy 820, Chrudim 16,0 20,0 m čedič 20,0 21,0 m tuf 21,0 36,0 m čedič 36,0 40,0 m střídaní tufu a čedičů 40,0 44,0 m čedič 44,0 50,0 m tuf 50,0 55,0 m pískovec PALEOGÉN - NEOGÉN KŘÍDA Hydrogeologické poměry Hydrogeologický rajon základní vrstvy: 4650 Křída Dolní Ploučnice a Horní Kamenice. Hydrogeologický rajon hlubinné vrstvy: 4730 Bazální křídový kolektor v benešovské synklinále. Průzkumným vrtem byly zastižené tři zvodně rozličného charakteru. Svrchní zvodeň je vázaná na kvarterní deluviofluviální sedimenty a byla naražená v hloubce 7 m pod terénem. Druhá zvodeň průlinově-puklinového charakteru byla naražená v hloubkách 14 a 37 m v tufech. Třetí zvodeň vázaná na křídové pískovce a byla naražená od 50 m pod terénem. Úroveň naražených a ustálených hladin podzemní vody uvádíme v tabulce č. 3. Ustálená hladina pozemní vody byla v průzkumném vrtu ověřena na úrovni cca 27 m p. t. Tabulka č. 3: Úrovně naražených a ustálených hladin podzemní vody úroveň hladiny podzemní vody (m p. t.) typ hladiny datum měření 7 naražená naražená naražená naražená ,7 ustálená Ochrana přírody a krajiny, ochrana vodních zdrojů, ochrana nerostných zdrojů Zdroje potenciálně dotčených podzemních vod: OPVZ I: nenachází se OPVZ II: nenachází se Lokální využívání: Na pozemcích (p. č. 1135/2 a 1151/6) ve vzdálenosti cca 900 m se nachází pramen. Pramen je využíván jako zdroj pitné vody. Pramen leží na opačném sklonu údolí, a proto nebude ohrožen. CHOPAV: nenachází se Zranitelné oblasti: nachází se Obec Merboltice Průzkumný hydrogeologický vrt 2017 Závěrečná zpráva 6 z 15

8 Zdroje potenciálně dotčených povrchových vod: Vodní zdroje Ekomonitor, spol. s r.o., Píšťovy 820, Chrudim OPVZ I: nenachází se OPVZ II: nenachází se CHOPAV: nenachází se Území chráněná pro akumulaci povrchových vod: nenachází se Vodárenské nádrže nebo jiné povrchové zdroje pitné vody: nenachází se Citlivé oblasti: nachází se Zranitelné oblasti: nachází se Koupací vody: nenachází se Lososové a kaprové vody: Zájmové území je součástí povodí kaprových vod (Ploučnice dolní, č. 175 podle NV 71/2003 Sb.) Ochrana přírody a krajiny: CHKO České středohoří, zemědělský půdní fond Ostatní okolnosti Nejsou uvažovány. 2. Část technická 2.1 Přípravné práce V rámci přípravných prací byla vypracována prováděcí projektová dokumentace. Práce byly řádně ohlášeny obci, České geologické službě Geofondu a příslušnému báňskému úřadu. K vrtným pracím bylo získáno povolení od krajského úřadu a byla uzavřena dohoda o realizaci geologických prací s majitelem pozemku. 2.2 Vrtné práce Vrtné práce byly provedeny vrtnou soupravou Wirth B1A, pod vedením vrtmistra Jana Dolníčka. Byl proveden vertikální průzkumný hydrogeologický vrt PHV-1 ø 273/254 mm, výstroj PVC ø 160/7 mm, 51 bm. V nesoudržných horninách byl vrt hlouben jádrovým způsobem nasucho, jádrovákem s TK korunkou prům. 273 mm za použití manipulační pažnicové kolony prům. 273 mm. Ve skalních horninách byl vrt hlouben technologií rotačně příklepového vrtání ponorným kladivem se vzduchovým výplachem vrtným průměrem 254 mm. Vrtání bylo předčasně Obec Merboltice Průzkumný hydrogeologický vrt 2017 Závěrečná zpráva 7 z 15

9 Vodní zdroje Ekomonitor, spol. s r.o., Píšťovy 820, Chrudim ukončeno v křídových pískovcích v hloubce 55 m z technických důvodů. Pískovce na hranici s tufy byly výrazně porušené a nedržely bez pažení. Intenzivní pročišťování ani vrtná pěna neumožnily pokračování vrtání, proto byl vrt ukončen a urychleně vystrojen. Vystrojit se podařilo do hloubky 51,2 m. Vrt byl vystrojen zárubnicí PVC 160/7 mm. V aktivní části byl vrt obsypán kačírkem frakce 2/4 mm. Technický popis průzkumného vrtu uvádíme v následujícím přehledu. Označení vrtu: PHV-1 Lokalizace vrtu: na pozemku p. č. 1778/11 k. ú. Merboltice Technologie vrtání: 0,0 5,0 m rotační jádrová 5,0 51,2 m ponornými kladivy se vzduchovým výplachem Hloubka vrtu: 51,2 m Vrtné průměry: 0,0 5,0 m 273 mm 5,0 51,2 m 254 mm Pažení: 0,0 5,0 m ocelové pažení prům. 273 mm Výplach: vzduch Výstroj: +0,4 8,0 m PVC 160/7 mm plná 8,0 12,0 m PVC 160/7 mm perforovaná 12,0 16,0 m PVC 160/7 mm plná 16,0 32,0 m PVC 160/7 mm perforovaná 32,0 36,0 m PVC 160/7 mm plná 36,0 40,0 m PVC 160/7 mm perforovaná 40,0 44,0 m PVC 160/7 mm plná (čerpadlo) 44,0 48,0 m PVC 160/7 mm perforovaná 48,0 51,0 m PVC 160/7 mm plná (kalník) Spoje kolony hrdlové s Al nýty. Perforace příčná štěrbinová šířky 1,25 mm, 10 %. Zapláštové úpravy: 0,0 2,0 m vytěžený materiál 2,0 5,5 m bentonit 5,5 6,0 m pískový most 6,0 51,0 m obsyp 2/4 mm kačírek Hladina podzemní vody: naražená: 7 m p. t. ( ) 14 m p. t. ( ) 37 m p. t. ( ) 50 m p. t. ( ) ustálená: 27,7 m p. t. ( ) Úprava zhlaví vrtu: PVC zátka, zajištěna vruty, upraveno dle ČSN (Jímání podzemní vody) Likvidace vrtných kalů: na pozemku zadavatele Datum vrtání: Po geologickém popisu hornin byly vzorky skartovány. Hydrogeologická dokumentace vrtu je uvedena v příloze č. 5. Obec Merboltice Průzkumný hydrogeologický vrt 2017 Závěrečná zpráva 8 z 15

10 2.3 Hydrodynamické zkoušky Vodní zdroje Ekomonitor, spol. s r.o., Píšťovy 820, Chrudim Po ukončení vrtných prací byla na vrtu provedena orientační čerpací zkouška (OČZ) v délce trvání 72 hod. Hydrodynamická zkouška probíhala metodou ustáleného proudění při konstantním snížení hladiny podzemní vody na tři depresní snížení. V rámci čerpací zkoušky byly prováděny záměry hladiny podzemní vody v čerpaném vrtu. V rámci zkoušky stoupací byly záznamy prováděny do protokolu pro neustálené proudění. Čerpaná voda byla v rámci čerpací zkoušky vypouštěna po terénu směrem k potoku. Tabulka č. 4: Parametry ověřovací čerpací zkoušky na vrtu PHV-1 Objekt PHV-1 Datum provedení Délka ČZ 72 hodin Délka SZ 24 hodin HPV před započetím ČZ (m od OB) 27,7 m HPV po ukončení ČZ (m od OB) 37,56 m HPV po ukončení SZ (m od OB) 29,23 m Zbytkové snížení 1,53 m Typ čerpadla FP-98D/11 Hloubka zapuštění čerpadla 42 m p. t. (chráněný úsek) Odměrný bod hrana zárubnice vrtu 0,4 m n. t. Způsob čerpání neustálené proudění, čerpání při konstantním průtoku - dle formuláře pro denní hlášení čerpací zkoušky + pomoci leveloggeru, Intervaly měření každých 5 min - stoupací zkouška dle formuláře pro neustálené proudění + pomoci leveloggeru, každých 5 min Sledované veličiny při ČZ s, Q Sledované veličiny při SZ s Způsob měření vydatnosti kalibrovaná odměrná nádoba V = 50 l 2.4 Vzorkovací a laboratorní práce Po ukončení orientační čerpací zkoušky byl odebrán vzorek podzemní vody a analyzován v rozsahu úplného rozboru pitné vody dle Vyhl. 252/2004 Sb. Při odběrech byly polními přístroji měřeny fyzikálně-chemické parametry podzemní vody insitu (ph, redox potenciál, kyslík, vodivost, teplota). Vzorky podzemní vody byly odebírány do skleněných vzorkovnic s teflonovým těsněním dle požadavků laboratoře. Manipulace se vzorkovnicemi byla omezena na minimální technologicky nezbytnou dobu mimo dosah vnějších zdrojů znečištění. Vzorky vod byly dobře uzavřeny a chráněny před účinky světla a tepla v chladicím boxu (2 5 C) a následně dopraveny k analýze do laboratoře. Protokoly o odběru vzorků jsou uvedeny v příloze č Výsledky hydrogeologických prací 3.1 Hydrodynamické zkoušky Čerpací zkouška na vrtu PHV-1 Obec Merboltice Průzkumný hydrogeologický vrt 2017 Závěrečná zpráva 9 z 15

11 Vodní zdroje Ekomonitor, spol. s r.o., Píšťovy 820, Chrudim Čerpací zkouška byla provedena ve dnech Ustálená hladina podzemní vody byla před započetím čerpací zkoušky na úrovni 27,72 m od OB, tj. cca 27,3 m p. t. Grafický průběh čerpací zkoušky je uveden v příloze č. 6. Čerpání I. depresního snížení bylo čerpáno průtokem 0,13 l.s -1. Hladina podzemní vody klesla na úroveň cca 29,97 m od OB, kde se ustálila. Čerpání I. deprese bylo provedeno dne (2 hodiny). Čerpání II. depresního snížení bylo čerpáno průtokem 0,31-0,325 l.s - 1. Hladina podzemní vody klesla až na úroveň 33,22 m od OB, kde se ustálila. Čerpání II. deprese bylo provedeno ve dnech (22 hodiny). Čerpání III. depresního snížení bylo čerpáno průtokem 0,51 l.s - 1. Hladina podzemní vody klesla až na úroveň 35,50 m od OB, kde se ustálila. Čerpání III. deprese bylo provedeno ve dnech (24 hodiny). Čerpání IV. depresního snížení bylo čerpáno průtokem 0,69 l.s - 1. Hladina podzemní vody klesla až na úroveň 37,60 m od OB, kde se ustálila. Čerpání IV. deprese bylo provedeno ve dnech (24 hodiny). Po ukončení čerpání byla provedena zkouška stoupací v délce trvání 24 hodin. Nástup hladiny podzemní vody byl rychlý, dále byl již pozvolný. Během první minuty vystoupala hladina podzemní vody z 37,56 m od OB na 34,80 m od OB, tedy o 2,71 m. Stoupací zkouška byla provedena ve dnech Stanovení využitelné vydatnosti Srážkové poměry v období provádění čerpacích zkoušek se pohybovaly cca na úrovni nadprůměrných hodnot pro dané období. Polovina roku 2017 vykazovala spíše srážkově nadprůměrné hodnoty. Ale dle Českého hydrometeorologického ústavu hladiny podzemní vody a vydatností pramenu v Ústeckém kraje byla normální nebo mírně zmenšená a hladiny v hlubokých vrtech spíše klesaly. Z tohoto důvodu můžeme považovat výsledek čerpací zkoušky za dobře vypovídající. Z měření vydatnosti u vrtu PHV-1 při dosaženém snížení 9,8 m p. t. při čerpací zkoušce můžeme stanovit využitelnou vydatnost vrtu na 0,5 l.s -1. Maximální snížení hladiny podzemní vody doporučujeme na úroveň cca 37 m p. t. Specifická vydatnost vrtu je odhadována na 2, l.s -1.m Hydraulické parametry kolektoru Na základě vyhodnocení čerpací a stoupací zkoušky semilogaritmickou metodou dle Jakoba, byly stanoveny parametry zvodnělého kolektoru, viz následující tabulka č. 5. Dle klasifikace Jetela (1982) se jedná o prostředí mírně propustné, třída propustnosti IV. Pro výpočty byly použity následující vzorce. Q T = 0, 1832 T K = i M R = 3000 s K v krit = K 15 T koeficient průtočnosti (m 2.s -1 ) K hydraulická vodivost (m.s -1 ) Obec Merboltice Průzkumný hydrogeologický vrt 2017 Závěrečná zpráva 10 z 15

12 Vodní zdroje Ekomonitor, spol. s r.o., Píšťovy 820, Chrudim s snížení hladiny v jímacím objektu i směrnice proložené přímky (přírůstek za jeden log. cyklus) M mocnost zvodnělého kolektoru (m) v krit kritická rychlost proudění (m.s -1 ) Q čerpané množství vody (m 3.s -1 ) Tabulka č. 5: Výsledné hodnoty filtračních parametrů zjištěných na vrtu PHV-1 HDZ: PHV-1 ČZ SZ průměr k (m.s -1 ) prům 2,3E-05 1,1E-05 1,7E-05 T (m 2.s -1 ) prům 4,6E-04 2,3E-04 3,4E-04 v krit. (m.s -1 ) prům 3,2E-04 2,3E-04 2,7E-04 R (m) 141,3 84,6 112,9 Skutečná vtoková rychlost proudění Kritická (maximální vtoková) rychlost proudění vychází 2, m.s -1. Skutečná vtoková rychlost byla vypočtena dle vztahu: Q = 2 π r M α v vtok 0 kde Q je vydatnost vrtu (0, m 3.s -1 ), r 0 je poloměr vrtného profilu (0,127 m), M je mocnost zvodnělé vrstvy (předpoklad 20 m) a α je pórovitost obsypu (0,45). Skutečná vtoková rychlost vychází pro vrt PHV-1 = 6, m.s -1, čímž nedochází k překročení kritické vtokové rychlosti. Jímací schopnost vrtu Jímací schopnost vrtu Q max byla stanovena dle vztahu: 2 π r M v α Qmax = 0 krit kde r 0 je poloměr vrtného profilu (0,127 m), M je mocnost zvodnělé vrstvy (předpoklad 20 m), v krit je kritická rychlost proudění (2, m.s -1 ) a α je pórovitost obsypu (0,45). Teoretická jímací schopnost vrtu vychází v daných hydrogeologických podmínkách pro vrt PHV-1 (při k = 1, m.s- 1 ) = 1, m 3.s -1, resp 13 l.s Výsledky laboratorních analýz vzorků podzemní vody Výsledky laboratorních analýz vzorků podzemní vody jsou uvedeny v následující tabulce č. 6. Výsledky jsou porovnány s limitními hodnotami pro pitnou vodu dle vyhlášky č. 252/2004 Sb., v platném znění. Protokoly o laboratorních zkouškách jsou uvedeny v příloze č. 7. Hodnoty převyšující příslušné limity jsou zvýrazněny. Podzemní voda zastiženého kolektoru je středně tvrdá, neutrální reakce. Podzemní voda obsahuje podlimitní koncentrace vápníku a hořčíku, z hlediska vyhlášky 252/2004 Sb. (pitná voda). Podzemní vody nevykazují známky antropogenního znečištění. Hodnoty dusičnanů jsou vyhovující. Z hlediska mikrobiologie vzorek vykazuje zvýšené hodnoty živých organizmů. Podzemní vodu bude nutné dezinfikovat. Tabulka č. 12: Výsledky laboratorních analýz podzemní vody z vrtu PHV-1, úplný rozbor pitné vody dle vyhl. 252/2004 Sb. (tabulka pokračuje na druhé straně) Obec Merboltice Průzkumný hydrogeologický vrt 2017 Závěrečná zpráva 11 z 15

13 Vodní zdroje Ekomonitor, spol. s r.o., Píšťovy 820, Chrudim Ukazatel Jednotka PHV-1 Limity dle vyhl. č /2004 Sb. Intestinální enterokoky KTJ.100 ml Živé organismy jedinci ml Abioseston % 1 10 Počet organismů jedinci ml Escherichia coli KTJ/100 ml 0 0 Počty kolonií při 22 C KTJ ml Koliformní bakterie KTJ 100 ml Počty kolonií při 36 C KTJ ml ph neurčená jed. 7,2 6,5 9,5 Konduktivita ms.m Amonné ionty mg.l -1 <0,1 0,5 Dusitany mg.l -1 <0,1 0,5 Dusičnany mg.l -1 13,7 50 Chloridy mg.l -1 9,4 100 Sírany mg.l -1 67,7 250 Fluoridy mg.l -1 0,16 1,5 Barva vody mg.l -1 Pt Zákal vody zf (t) 2,7 5 Suma Ca + Mg (tvrdost vody) mmol l -1 2,05 2,0-3,5 Kyanidy veškeré mg l -1 <0,005 0,05 TOC (celkový org. vázaný uhlík) mg.l -1 1,57 5 Bromičnany μg l -1 <5 10 Chloritany μg l -1 < Stříbro mg.l -1 <0,003 0,5 Hliník mg.l -1 <0,05 0,2 Arzen mg.l -1 0,0065 0,01 Bor mg.l -1 <0,05 1 Berylium mg.l -1 <0,0005 0,02 Kadmium mg.l -1 <0,0005 0,05 Chrom celk. mg.l -1 <0,002 0,05 Měď mg.l -1 <0,01 1 Železo mg.l -1 0,051 0,2* Mangan mg.l -1 0,038 0,05** Nikl mg.l -1 0,008 0,02 Olovo mg.l -1 <0,01 0,01 Rtuť mg.l -1 <0,0002 0,01 Antimon mg.l -1 <0,004 5 Selen mg.l -1 <0,002 0,01 Vápník mg.l -1 54, Hořčík mg.l -1 16, Sodík mg.l -1 8, Benzo/b/fluoranten µg.l -1 <0,002 - Benzo/k/fluoranten µg.l -1 <0,002 - Benzo/a/pyren µg.l -1 <0,002 0,01 Benzo/ghi/perylen µg.l -1 0,019 - Indeno(1,2,3-cd)pyren µg.l -1 0,006 0,029 Suma PAU µg.l -1 0,025 0,1 Benzen µg.l -1 <0,5 1 1,1,2-trichlorethen µg.l -1 <0,1 10 1,1,2,2-tetrachlorethen µg.l -1 <0,1 10 1,2-dichlorethan µg.l -1 <1 3 Chloroform µg.l -1 <0,5 30 Trihalomethany µg.l -1 <1 100 *hodnoty do 0,5 mg se považují za vyhovující, pokud jsou způsobeny geologickým prostředím ** hodnoty do 0,2 mg/l se považují za vyhovující, pokud jsou způsobeny geologickým prostředím Obec Merboltice Průzkumný hydrogeologický vrt 2017 Závěrečná zpráva 12 z 15

14 Vodní zdroje Ekomonitor, spol. s r.o., Píšťovy 820, Chrudim 4. Návrh ochranného pásma Na základě 3 vyhlášky č. 137/1999 Sb. (vodní zákon) je potřeba stanovit okolo nově vybudovaného vrtu PHV-1 ochranné pásmo I. stupně. Tvar ochranného pásma bude stanoven dle místních podmínek a využití pozemku. Ochranné pásmo bude oploceno a opatřeno tabulkou s nápisem Ochranné pásmo 1. stupně vodního zdroje nepovolaným vstup zakázán. 5. Závěry a doporučení Na základě výsledků provedených průzkumných prací zpracovala společnost Vodní zdroje Ekomonitor spol. s r.o. tuto Závěrečnou zprávu hydrogeologického průzkumu. Hydrogeologický průzkum byl zaměřen na možnost exploatace průlinově-puklinového kolektoru podzemní vody, vázaného na středněturonské vulkanity a křídové pískovce. Závěrečná zpráva obsahuje: výsledky vrtných prací, výsledky hydrodynamických zkoušek, výsledky laboratorních analýz vzorků podzemní vody, závěry a doporučení pro jímání podzemní vody. Na základě výsledků průzkumných prací lze provést následující shrnutí: Na parcele p. č. 1778/11 v k. ú. Merboltice byl vyhlouben průzkumný hydrogeologický vrt PHV-1 hloubky 51 m. Průzkumný vrt zastihl pokryvné kvartérní sedimenty fluviálně-deluviálního původu o mocnosti 9 m, paleogén - negenové čediče o mocnosti 41 m a křídové pískovce v mocnosti přes 5 m. Průzkumným vrtem PHV-1 bylo zastiženo napjaté zvodnění podzemní vody s negativní výtlačnou úrovní, průlinově-puklinově propustné, vázaného na středněturonské vulkanity a křídové pískovce. Přítoky podzemní vody do průzkumného vrtu byly naraženy v úrovních 7 55 m p. t. Po vystrojení vrtu a odtěsnění se hladina podzemní vody ustálila na úrovni cca 27,7 m p. t. Na základě provedené čerpací zkoušky byla stanovena vydatnost průzkumného vrtu PHV-1 na 0,5 l.s -1, pří snížení 9,84 m p. t. Požadované množství podzemní vody 0,5 l.s -1 bylo tedy v celé výši zajištěno. Po započetí využívání nového vrtu PHV-1 doporučujeme provést v jímacích objektech monitoring hladin podzemní vody v optimální délce 6 12 měsíců, za účelem ověření vlivu odběru v delším časovém horizontu na stav hladiny podzemní vody. Vrt PHV-1 je vystrojen PVC zárubnicí o průměru 160/7 mm. Sací koš čerpadla doporučujeme umístit do hloubky mezi m p. t. (úsek plné zárubnice). Podzemní voda zastiženého kolektoru je středně tvrdá, neutrální reakce. Podzemní voda obsahuje podlimitní koncentrace vápníku a hořčíku, z hlediska vyhlášky 252/2004 Sb. (pitná voda). Podzemní vody nevykazují známky antropogenního znečištění. Hodnoty dusičnanů jsou vyhovující. Z hlediska mikrobiologie vzorek vykazuje zvýšené hodnoty živých organismů. Podzemní vodu bude nutné dezinfikovat. Z hlediska upravitelnosti můžeme podzemní vodu zařadit dle vyhl. č. 120/201 Sb. do kategorie A2. Pro využití podzemní vody k zásobování obyvatel pitnou vodou ji bude nutné upravovat dezinfekcí. Obec Merboltice Průzkumný hydrogeologický vrt 2017 Závěrečná zpráva 13 z 15

15 Vodní zdroje Ekomonitor, spol. s r.o., Píšťovy 820, Chrudim Kvalita podzemní vody bude v budoucnu sledována v souladu s vyhl. č. 252/2004 Sb. v platném znění, kterou je mimo jiné stanoven rozsah a četnost kontroly jakosti pitné vody určené pro lidskou spotřebu. Při provozování vrtané studny je nutno dodržovat nejmenší vzdálenosti od možných zdrojů znečištění dle vyhl. č. 501/2006 Sb., o obecných požadavcích na využívání území, ve znění vyhl. č. 269/2009 Sb. V zájmovém území jsou tyto podmínky dodrženy. Zhlaví vrtů a jejich okolí doporučujeme upravit dle ČSN (Jímání podzemní vody). Závěrečná zpráva obsahuje náležitosti vyjádření osoby s odbornou způsobilostí, tj. slouží jako podklad k žádosti o povolení odběru podzemní vody na základě 9 odst. 1 zákona č. 254/2001 Sb., o dokladech žádosti rozhodnutí nebo vyjádření a o náležitostech povolení, souhlasu a vyjádření vodoprávního úřadu, ve znění pozdějších předpisů. Obec Merboltice Průzkumný hydrogeologický vrt 2017 Závěrečná zpráva 14 z 15

16 Vodní zdroje Ekomonitor, spol. s r.o., Píšťovy 820, Chrudim Seznam použité literatury DEMEK, J., BALATKA, B., BŮČEK, A., CZUDEK, T., DĚDEČKOVÁ, M., HRÁDEK, M., IVAN, A., LACINA, J., LOUČKOVÁ J., RAUSNER, J., STEHLÍK, O., SLÁDEK, J., VANĚČKOVÁ, L., VAŠÁTKO, J. (1987): Zeměpisný lexikon ČSR, Hory a nížiny. - Academia, Praha. HERČÍK, F., HERMANN, Z., NAKLÁDAL, V., (1987): Hydrogeologická syntéza České křídové pánve. - MS Stavební geologie. Praha. CHLUPÁČ, I., BRZOBOHATÝ, R., KOVANDA, J., STRÁNÍK, Z. (2002): Geologická minulost České republiky. - Academia, Praha. JETEL, J. (1982): Určování hydraulických parametrů hornin hydrodynamickými zkouškami ve vrtech. - Praha, Academia, 246. Praha. KRÁSNÝ, J. A KOL. (2012): Podzemní vody České republiky. Regionální hydrogeologie prostých a minerálních vod. ČGS Praha. OLMER, M., KESSL, J., PRCHALOVÁ, H., HOLÍKOVÁ, M., PAVLÍKOVÁ, D., ANÝŽ, D., JIROUDKOVÁ, M., NOVÁK, V., ŠIFTAŘ, Z., NAKLÁDAL, V., HERRMAN, Z., ŘEZÁČ, B. (1990): Hydrogeologické rajóny. Výzk. Úst. Vodohosp., Praha. QUITT, E. (1971): Klimatické oblasti ČSR. Studia geographica, Brno. SLÁMA, P., VOBOŘIL, P. (2016): Projekt geologických prací Průzkumný hydrogeologický vrt Lokalita: Merboltice RNDr. Petr Sláma, 1-7. VODNÍ HOSPODÁŘSTVÍ A OCHRANA VOD [ONLINE]. PRAHA: Výzk. Úst. Vodohosp. T. G. Masaryka, Mapy a data [cit ]. Dostupný na HYDROLOGICKÝ SEZNAM PODROBNÉHO ČLENĚNÍ POVODÍ VODNÍCH TOKŮ ČR [ONLINE]. PRAHA: ČESKÝ HYDROMETROROLOGICKÝ ÚSTAV [cit ]. Dostupný na ftp://ftp.chmi.cz/hydrologicky_seznam_povodi.pdf NÁRODNÍ GEOPORTÁL INSPIRE [ONLINE]. PRAHA: Cenia, ČÚZK Praha [cit ]. Dostupný na MAPOVÝ SERVER ČGS [ONLINE]. Geologická mapa 1 : , PRAHA: Česká geologická služba [cit ]. Dostupný na mapy.geology.cz/geocr50/ Obec Merboltice Průzkumný hydrogeologický vrt 2017 Závěrečná zpráva 15 z 15

17 Vodní zdroje Ekomonitor, spol. s r.o., Píšťovy 820, Chrudim Přílohová část Obec Merboltice Průzkumný hydrogeologický vrt 2017 Závěrečná zpráva

18

19 Zájmová oblast Vodní zdroj Vysoké Chvojno Podklad získán ze serveru dne Výzkumný ústav vodohospodářský T. G. Masaryka, veřejná výzkumná instituce. S M 1 : AKCE: Obec Merboltice Průzkumný hydrogeologický vrt 2017 Situace zájmového území na podkladu vodohospodářské mapy Příloha č. 1

20

21 Zájmová oblast Vodní zdroj Vysoké Chvojno Podklad získán ze serveru dne Česká geologická služba S M 1 : AKCE: Obec Merboltice Průzkumný hydrogeologický vrt 2017 Situace zájmového území na podkladu geologické mapy Příloha č. 2

22

23

24

25

26

27 Zájmová oblast Vodní zdroj Vysoké Chvojno vrt č.p. 246/10 Podklad získán ze serveru dne Český úřad zeměměřický a katastrální Pod sídlištěm 9/ Praha 8 S M 1 : AKCE: Obec Merboltice Průzkumný hydrogeologický vrt 2017 Situace zájmového území na podkladu základní mapy ČR Příloha č. 3

28

29 Zájmová oblast S-1 ST p.č.70 ST č.p.45 ST č.p.70 ST č.p.51 ST č.p.35 S Hranice zájmového pozemku Vrt PHV-1 Podklad získán ze serveru dne Český úřad zeměměřický a katastrální Pod sídlištěm 9/ Praha 8 M 1 : 1000 AKCE: Obec Merboltice Průzkumný hydrogeologický vrt 2017 Situace průzkumného vrtu na podkladu katastrální mapy a letecké fotografie Příloha č. 4

30

31 Vodní zdroje Ekomonitor, spol. s r.o., Píšťovy 820, Chrudim Příloha č. 5 Hydrogeologická dokumentace vrtu Obec Merboltice Průzkumný hydrogeologický vrt 2017 Závěrečná zpráva

32

33 Vrtmistr: Jan Dolníček Provedení: Typ soupravy: Wirth B1A Technologie: Ponorným kladivem se vzduchovým proplachem Výstroj: Tvrzený PVC ČSN Okres: Děčín Hladina podzemní vody: Y [m]: Vrtání: ustálená Z/hl.[m]: 375,8/27,7 X [m]: hloubky[m] průměr[mm] naražená Z/hl.[m]: 396,5/7 Z terén [m]: ,5/14 Odměrný bod [m]: ,5/37 Hloubka vrtu [m]: ,5/50 Souř. systém: JTSK/Balt Katastr.území: Merboltice Pažnice PVC, plná 160/7 [mm] Hlína písčitá hnědá, ornice Štěrk hlinitý, zaoblené až slabě zaoblené úlomky čediče a andezitu, špatně zakulacené, do > 40 cm, s hnědou hlinitou výplní, ve spodní části úlomky jsou menší a jejich poměr k výplni také klesá Hlína písčitá bez štěrku bentonit do 5,5 m 7 písek do 6 m Pažnice PVC, perf. štěrb. příčná, 160/7 [mm] kvartér 4 vytěžený materiál do 2 m 12 Pažnice PVC, plná 160/7 [mm] Štěrk hlinitý, úlomky čediče a tufu, s hnědou hlinitou výplní Střídání tufu a čedičů Čedič Tuf 380 Pažnice PVC, perf. štěrb. příčná, 160/7 [mm] Pažnice PVC, plná 160/7 [mm] štěrk 2-4 do 55 m Pažnice PVC, perf. štěrb. příčná, 160/7 [mm] paleogén - neogén Čedič Střídání tufu a čediču Pažnice PVC, plná 160/7 [mm] Čedič 44 Pažnice PVC, perf. štěrb. příčná, 160/7 [mm] 356 Tuf 48 Pažnice PVC, plná 160/7 [mm] Zátka PVC křída Pískovec jemnozrnný, světlé žlutý Název akce: Průzkumný hydrogeologický vrt 2017 Dokumentoval: Mgr. Dudinskiy Vyhodnotil: Mgr. Dudinskiy Zpracoval: Mgr. Dudinskiy Zak. číslo: Příloha č.: 5

34

35 Vodní zdroje Ekomonitor, spol. s r.o., Píšťovy 820, Chrudim Příloha č. 6 Hydrodynamické zkoušky Obec Merboltice Průzkumný hydrogeologický vrt 2017 Závěrečná zpráva

36

37 Snížení hladiny od OB (m) 1,00 10,00 100, , ,00 26,0 0,00 28,0 30,0 PHV-1 Q (l/s) 0,10 0,20 0,30 32,0 34,0 Čerpací zkouška na vrtu PHV-1 Čas (min) 0,40 0,50 0,60 0,70 Vydatnost Q (l/s) 36,0 38,0 0,80 0,90 1,00 Stoupací zkouška na vrtu PHV-1 Čas (min) 1,00 10,00 100, ,00 20,0 Nastoupání hladiny od OB (m) 25,0 30,0 35,0 PHV-1 40,0

38 Merboltice výsledky HDZ na průzkumném hydrogeologickém vrtu PHV-1 vyhodnocení Jacobovou semilogaritmickou metodou přímky H (m)... hloubka báze kvartéru od terénu NH (m). naražená hladina podzemní vody UH (m)...ustálená hladina podzemní vody před ČZ Q (l/s, m 3 /s)...čerpané množství vody i (m)... směrnice proložené přímky (přírůstek snížení za 1 log. cyklus) M (m)... mocnost zvodněného kolektoru - v kvartéru - mocnost propustného zvodnělého kolektoru - ve křídě - hloubka celého úseku vrtu od nar. HPV T (m2/s)...koeficient průtočnosti K (m/s)... koeficient hydraulické vodivosti s (m) snížení hladiny v jímacím objektu Výpočtové vzorce: T=0.1832*Q/i k=t/m R=3000*s*ODM(k) vkrit. = ODM(k)/15 Parametry vrtu Typ zkoušky: Hloubka vrtu od terénu m ověřovací čerpací zkouška 51,0 Průměr vrtání mm 273/254 Průměr výstroje mm 160/7 Perforovaný úsek výstroje od terénu m 8-12, 16-32, 36-40, Výška odměrného bodu od terénu m 0,40 Hloubka báze kvartéru od terénu m 7,0 Výsledky ČZ SZ H (m) 7,0 7,0 NH (m) od terénu 7,0 7,0 UH (m) od OB 27,72 37,56 UH (m) od terénu 27,32 37,16 Q (l/s) 0,5 0,7 i (m) 0,200 9,000 s (m) 9,84 8,33 Q (m 3 /s) 5,00E-04 7,00E-04 M (m) 20,00 20,00 k (m/s) 2,3E-05 7,1E-07 T (m 2 /s) 4,6E-04 1,4E-05 v krit. (m 2 /s) 3,2E-04 5,6E-05 R (m) 141,3 21,1 k (m/s) prům T (m 2 /s) prům v krit. (m/s) prům R (m) 1,2E-05 2,4E-04 1,9E-04 81,2

39 Dokumentace čerpací zkoušky (ČZ) na vrtu PHV-1 Datum a čas čas od začátku ČZ, min HPV od OB, m Q l/s : ,72 0, : ,63 0, : ,75 0, : ,88 0, : ,99 0, : ,08 0, : ,15 0, : ,29 0, : ,80 0, : ,40 0, : ,49 0, : ,64 0, : ,62 0, : ,68 0, : ,77 0, : ,77 0, : ,83 0, : ,84 0, : ,88 0, : ,87 0, : ,91 0, : ,88 0, : ,94 0, : ,90 0, : ,95 0, : ,92 0, : ,97 0, : ,93 0, : ,98 0, : ,99 0, : ,95 0, : ,00 0, : ,00 0, : ,96 0, : ,00 0, : ,00 0, : ,97 0, : ,00 0, : ,00 0, : ,97 0, : ,01 0, : ,01 0, : ,97 0, : ,02 0, : ,02 0, : ,02 0, : ,27 0,13

40 : ,48 0, : ,17 0, : ,04 0, : ,42 0, : ,65 0, : ,69 0, : ,56 0, : ,66 0, : ,74 0, : ,78 0, : ,95 0, : ,82 0, : ,85 0, : ,85 0, : ,85 0, : ,10 0, : ,83 0, : ,84 0, : ,89 0, : ,93 0, : ,95 0, : ,93 0, : ,10 0, : ,90 0, : ,90 0, : ,91 0, : ,98 0, : ,99 0, : ,92 0, : ,11 0, : ,00 0, : ,99 0, : ,94 0, : ,01 0, : ,95 0, : ,02 0, : ,14 0, : ,02 0, : ,98 0, : ,02 0, : ,96 0, : ,96 0, : ,97 0, : ,14 0, : ,95 0, : ,94 0, : ,96 0, : ,94 0, : ,97 0, : ,95 0,31

41 : ,93 0, : ,93 0, : ,97 0, : ,94 0, : ,98 0, : ,99 0, : ,14 0, : ,96 0, : ,96 0, : ,97 0, : ,01 0, : ,01 0, : ,96 0, : ,00 0, : ,01 0, : ,96 0, : ,97 0, : ,98 0, : ,01 0, : ,14 0, : ,00 0, : ,03 0, : ,02 0, : ,98 0, : ,03 0, : ,98 0, : ,02 0, : ,00 0, : ,01 0, : ,05 0, : ,99 0, : ,05 0, : ,16 0, : ,00 0, : ,04 0, : ,04 0, : ,04 0, : ,00 0, : ,04 0, : ,97 0, : ,97 0, : ,04 0, : ,03 0, : ,00 0, : ,05 0, : ,16 0, : ,01 0, : ,05 0, : ,97 0, : ,00 0,325

42 : ,99 0, : ,04 0, : ,07 0, : ,01 0, : ,05 0, : ,01 0, : ,08 0, : ,08 0, : ,02 0, : ,09 0, : ,03 0, : ,01 0, : ,08 0, : ,02 0, : ,09 0, : ,08 0, : ,04 0, : ,07 0, : ,08 0, : ,06 0, : ,13 0, : ,09 0, : ,04 0, : ,09 0, : ,02 0, : ,03 0, : ,09 0, : ,02 0, : ,05 0, : ,06 0, : ,05 0, : ,02 0, : ,06 0, : ,05 0, : ,06 0, : ,10 0, : ,02 0, : ,10 0, : ,03 0, : ,04 0, : ,09 0, : ,09 0, : ,10 0, : ,04 0, : ,04 0, : ,21 0, : ,06 0, : ,10 0, : ,03 0, : ,02 0,325

43 : ,10 0, : ,10 0, : ,10 0, : ,05 0, : ,10 0, : ,09 0, : ,10 0, : ,06 0, : ,06 0, : ,06 0, : ,03 0, : ,02 0, : ,09 0, : ,05 0, : ,04 0, : ,02 0, : ,11 0, : ,04 0, : ,10 0, : ,04 0, : ,21 0, : ,09 0, : ,12 0, : ,09 0, : ,11 0, : ,03 0, : ,04 0, : ,11 0, : ,05 0, : ,07 0, : ,03 0, : ,06 0, : ,11 0, : ,04 0, : ,06 0, : ,11 0, : ,10 0, : ,10 0, : ,03 0, : ,04 0, : ,07 0, : ,06 0, : ,04 0, : ,03 0, : ,04 0, : ,04 0, : ,11 0, : ,04 0, : ,11 0, : ,09 0,325

44 : ,11 0, : ,11 0, : ,11 0, : ,09 0, : ,05 0, : ,08 0, : ,06 0, : ,21 0, : ,11 0, : ,04 0, : ,10 0, : ,11 0, : ,05 0, : ,04 0, : ,11 0, : ,04 0, : ,08 0, : ,12 0, : ,07 0, : ,05 0, : ,04 0, : ,11 0, : ,12 0, : ,05 0, : ,10 0, : ,12 0, : ,11 0, : ,05 0, : ,06 0, : ,10 0, : ,08 0, : ,12 0, : ,06 0, : ,08 0, : ,05 0, : ,11 0, : ,12 0, : ,12 0, : ,10 0, : ,05 0, : ,10 0, : ,11 0, : ,05 0, : ,07 0, : ,21 0, : ,05 0, : ,06 0, : ,11 0, : ,12 0, : ,06 0,325

45 : ,12 0, : ,07 0, : ,07 0, : ,07 0, : ,05 0, : ,10 0, : ,13 0, : ,08 0, : ,13 0, : ,08 0, : ,11 0, : ,14 0, : ,08 0, : ,13 0, : ,06 0, : ,07 0, : ,09 0, : ,07 0, : ,14 0, : ,14 0, : ,14 0, : ,15 0, : ,11 0, : ,08 0, : ,08 0, : ,08 0, : ,08 0, : ,10 0, : ,07 0, : ,10 0, : ,08 0, : ,22 0, : ,07 0, : ,07 0, : ,70 0, : ,75 0, : ,13 0, : ,26 0, : ,40 0, : ,29 0, : ,31 0, : ,35 0, : ,45 0, : ,33 0, : ,34 0, : ,34 0, : ,47 0, : ,38 0, : ,38 0, : ,38 0,51

46 : ,48 0, : ,39 0, : ,39 0, : ,39 0, : ,39 0, : ,40 0, : ,38 0, : ,37 0, : ,40 0, : ,42 0, : ,39 0, : ,37 0, : ,43 0, : ,39 0, : ,37 0, : ,37 0, : ,42 0, : ,40 0, : ,40 0, : ,38 0, : ,36 0, : ,42 0, : ,51 0, : ,44 0, : ,44 0, : ,38 0, : ,35 0, : ,32 0, : ,32 0, : ,36 0, : ,34 0, : ,32 0, : ,36 0, : ,33 0, : ,32 0, : ,32 0, : ,38 0, : ,39 0, : ,40 0, : ,37 0, : ,34 0, : ,40 0, : ,38 0, : ,34 0, : ,34 0, : ,35 0, : ,35 0, : ,40 0, : ,36 0, : ,36 0,51

47 : ,41 0, : ,41 0, : ,34 0, : ,35 0, : ,39 0, : ,34 0, : ,38 0, : ,35 0, : ,38 0, : ,48 0, : ,38 0, : ,35 0, : ,36 0, : ,40 0, : ,42 0, : ,37 0, : ,38 0, : ,39 0, : ,36 0, : ,37 0, : ,41 0, : ,38 0, : ,41 0, : ,37 0, : ,37 0, : ,43 0, : ,43 0, : ,42 0, : ,38 0, : ,41 0, : ,42 0, : ,42 0, : ,38 0, : ,42 0, : ,41 0, : ,42 0, : ,43 0, : ,39 0, : ,39 0, : ,41 0, : ,44 0, : ,40 0, : ,39 0, : ,39 0, : ,44 0, : ,41 0, : ,51 0, : ,43 0, : ,41 0, : ,41 0,51

48 : ,44 0, : ,41 0, : ,41 0, : ,42 0, : ,46 0, : ,42 0, : ,43 0, : ,44 0, : ,43 0, : ,44 0, : ,47 0, : ,46 0, : ,44 0, : ,46 0, : ,47 0, : ,44 0, : ,47 0, : ,47 0, : ,46 0, : ,47 0, : ,47 0, : ,43 0, : ,47 0, : ,45 0, : ,45 0, : ,45 0, : ,44 0, : ,43 0, : ,43 0, : ,45 0, : ,43 0, : ,39 0, : ,43 0, : ,49 0, : ,42 0, : ,41 0, : ,41 0, : ,41 0, : ,39 0, : ,40 0, : ,40 0, : ,39 0, : ,38 0, : ,40 0, : ,38 0, : ,38 0, : ,39 0, : ,41 0, : ,41 0, : ,37 0,51

49 : ,39 0, : ,42 0, : ,43 0, : ,41 0, : ,41 0, : ,43 0, : ,40 0, : ,44 0, : ,40 0, : ,43 0, : ,42 0, : ,42 0, : ,40 0, : ,41 0, : ,41 0, : ,46 0, : ,42 0, : ,41 0, : ,44 0, : ,42 0, : ,46 0, : ,43 0, : ,42 0, : ,44 0, : ,43 0, : ,42 0, : ,41 0, : ,45 0, : ,44 0, : ,42 0, : ,43 0, : ,46 0, : ,47 0, : ,42 0, : ,45 0, : ,42 0, : ,42 0, : ,42 0, : ,43 0, : ,45 0, : ,47 0, : ,44 0, : ,48 0, : ,42 0, : ,46 0, : ,44 0, : ,47 0, : ,46 0, : ,43 0, : ,47 0,51

50 : ,43 0, : ,48 0, : ,43 0, : ,46 0, : ,46 0, : ,47 0, : ,51 0, : ,47 0, : ,44 0, : ,48 0, : ,42 0, : ,44 0, : ,44 0, : ,49 0, : ,48 0, : ,46 0, : ,43 0, : ,45 0, : ,46 0, : ,43 0, : ,44 0, : ,44 0, : ,46 0, : ,47 0, : ,47 0, : ,44 0, : ,43 0, : ,43 0, : ,44 0, : ,47 0, : ,45 0, : ,48 0, : ,43 0, : ,47 0, : ,46 0, : ,48 0, : ,44 0, : ,47 0, : ,48 0, : ,47 0, : ,47 0, : ,44 0, : ,44 0, : ,42 0, : ,45 0, : ,47 0, : ,48 0, : ,46 0, : ,44 0, : ,48 0,51

51 : ,43 0, : ,43 0, : ,47 0, : ,46 0, : ,46 0, : ,47 0, : ,45 0, : ,45 0, : ,48 0, : ,45 0, : ,44 0, : ,48 0, : ,47 0, : ,48 0, : ,47 0, : ,48 0, : ,49 0, : ,45 0, : ,45 0, : ,45 0, : ,48 0, : ,48 0, : ,46 0, : ,49 0, : ,46 0, : ,49 0, : ,46 0, : ,50 0, : ,46 0, : ,50 0, : ,59 0, : ,82 0, : ,91 0, : ,98 0, : ,95 0, : ,00 0, : ,99 0, : ,03 0, : ,00 0, : ,00 0, : ,01 0, : ,04 0, : ,00 0, : ,99 0, : ,99 0, : ,04 0, : ,98 0, : ,01 0, : ,00 0, : ,04 0,568

52 : ,00 0, : ,99 0, : ,24 0, : ,94 0, : ,16 0, : ,22 0, : ,28 0, : ,24 0, : ,28 0, : ,28 0, : ,33 0, : ,31 0, : ,37 0, : ,39 0, : ,43 0, : ,41 0, : ,42 0, : ,44 0, : ,48 0, : ,43 0, : ,43 0, : ,43 0, : ,47 0, : ,43 0, : ,43 0, : ,44 0, : ,43 0, : ,43 0, : ,44 0, : ,44 0, : ,46 0, : ,45 0, : ,45 0, : ,45 0, : ,46 0, : ,45 0, : ,45 0, : ,45 0, : ,45 0, : ,45 0, : ,46 0, : ,45 0, : ,45 0, : ,47 0, : ,46 0, : ,46 0, : ,46 0, : ,46 0, : ,45 0, : ,45 0,694

53 : ,47 0, : ,49 0, : ,48 0, : ,49 0, : ,48 0, : ,48 0, : ,48 0, : ,49 0, : ,49 0, : ,50 0, : ,49 0, : ,50 0, : ,52 0, : ,48 0, : ,48 0, : ,49 0, : ,51 0, : ,51 0, : ,51 0, : ,50 0, : ,51 0, : ,50 0, : ,50 0, : ,50 0, : ,50 0, : ,49 0, : ,50 0, : ,50 0, : ,51 0, : ,51 0, : ,51 0, : ,51 0, : ,51 0, : ,51 0, : ,51 0, : ,51 0, : ,51 0, : ,51 0, : ,52 0, : ,53 0, : ,52 0, : ,53 0, : ,54 0, : ,51 0, : ,51 0, : ,51 0, : ,53 0, : ,53 0, : ,53 0, : ,52 0,694

54 : ,52 0, : ,53 0, : ,52 0, : ,51 0, : ,53 0, : ,54 0, : ,55 0, : ,54 0, : ,53 0, : ,54 0, : ,54 0, : ,56 0, : ,58 0, : ,55 0, : ,53 0, : ,55 0, : ,54 0, : ,53 0, : ,54 0, : ,54 0, : ,53 0, : ,54 0, : ,54 0, : ,55 0, : ,55 0, : ,55 0, : ,53 0, : ,53 0, : ,54 0, : ,54 0, : ,56 0, : ,54 0, : ,54 0, : ,56 0, : ,56 0, : ,58 0, : ,55 0, : ,57 0, : ,55 0, : ,53 0, : ,56 0, : ,56 0, : ,55 0, : ,56 0, : ,56 0, : ,55 0, : ,54 0, : ,55 0, : ,56 0, : ,56 0,694

55 : ,56 0, : ,54 0, : ,55 0, : ,55 0, : ,56 0, : ,57 0, : ,56 0, : ,56 0, : ,57 0, : ,56 0, : ,56 0, : ,57 0, : ,57 0, : ,56 0, : ,55 0, : ,56 0, : ,57 0, : ,56 0, : ,57 0, : ,57 0, : ,57 0, : ,59 0, : ,59 0, : ,57 0, : ,56 0, : ,55 0, : ,55 0, : ,56 0, : ,57 0, : ,57 0, : ,57 0, : ,57 0, : ,57 0, : ,57 0, : ,58 0, : ,60 0, : ,58 0, : ,58 0, : ,58 0, : ,58 0, : ,59 0, : ,58 0, : ,59 0, : ,59 0, : ,59 0, : ,59 0, : ,60 0, : ,59 0, : ,58 0, : ,59 0,694

56 : ,60 0, : ,58 0, : ,58 0, : ,58 0, : ,60 0, : ,59 0, : ,58 0, : ,59 0, : ,60 0, : ,59 0, : ,59 0, : ,59 0, : ,58 0, : ,57 0, : ,59 0, : ,59 0, : ,60 0, : ,59 0, : ,58 0, : ,59 0, : ,60 0, : ,59 0, : ,58 0, : ,59 0, : ,58 0, : ,57 0, : ,58 0, : ,58 0, : ,57 0, : ,57 0, : ,58 0, : ,57 0, : ,57 0, : ,58 0, : ,57 0, : ,58 0, : ,59 0, : ,57 0, : ,57 0, : ,57 0, : ,55 0, : ,56 0, : ,56 0, : ,55 0, : ,56 0, : ,56 0, : ,55 0, : ,57 0, : ,56 0, : ,57 0,694

57 : ,57 0, : ,57 0, : ,56 0, : ,56 0, : ,57 0, : ,56 0, : ,56 0, : ,56 0, : ,57 0, : ,59 0, : ,59 0, : ,57 0, : ,58 0, : ,58 0, : ,59 0, : ,58 0, : ,58 0, : ,59 0, : ,58 0, : ,56 0, : ,54 0, : ,54 0, : ,56 0, : ,57 0, : ,57 0, : ,57 0, : ,57 0, : ,56 0, : ,57 0, : ,56 0, : ,56 0,694

58 Dokumentace stoupací zkoušky (SZ) na vrtu PHV-1 Datum a čas čas od začátku ČZ, min čas od začátku SZ, min HPV od OB, m : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : ,54

59 : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : ,43

60 : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : ,38

61 : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : ,37

62 : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : ,34

63 : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : , : ,23

64

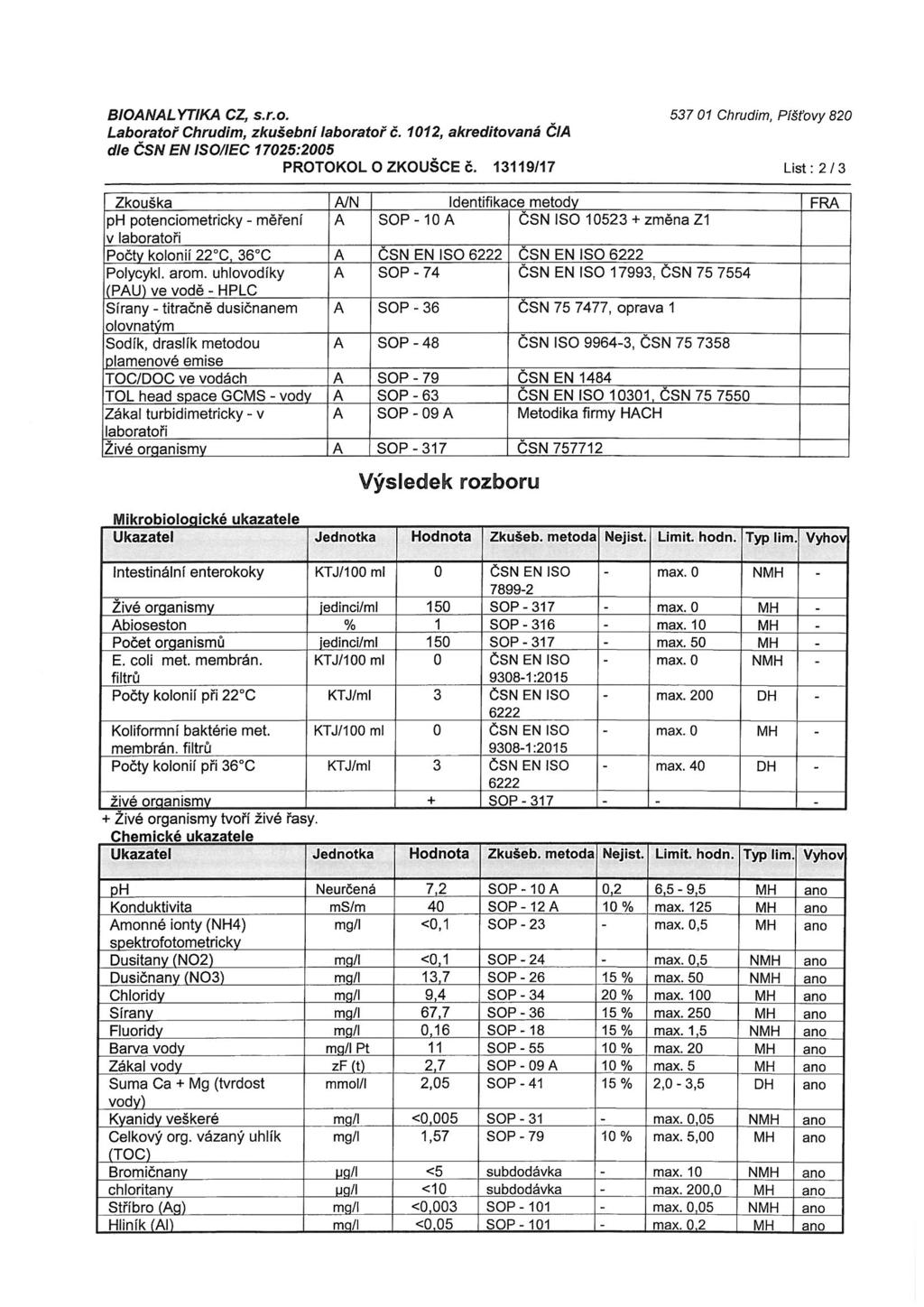

65 Vodní zdroje Ekomonitor, spol. s r.o., Píšťovy 820, Chrudim Příloha č. 7 Protokol o laboratorních zkouškách Obec Merboltice Průzkumný hydrogeologický vrt 2017 Závěrečná zpráva
