POSILUJÍCÍ ZDROJ PITNÉ VODY PETROVICE VE SLEZSKU. projekt hydrogeologických prací na pozemkové parc. č. 734/1, k.ú. Petrovice ve Slezsku

Transkript

1 POSILUJÍCÍ ZDROJ PITNÉ VODY PETROVICE VE SLEZSKU projekt hydrogeologických prací na pozemkové parc. č. 734/1, k.ú. Petrovice ve Slezsku Krnov, říjen 2015

2 2 Název akce : Petrovice zdroj pitné vody provedení průzkumného vrtu PE-1 na pozemkové parc. č. 734/1, k.ú. Petrovice ve Slezsku Projektant : Mgr. K. KURKA - HGO Číslo oprávnění : 35/2002 OBÚ Ostrava Pod Kalvárií 772, Hradec n/m., Zodpovědný řešitel : Ing. Petr ULAHEL Číslo autorizace : 1425/2001 mob.: Spolupracoval : Ing. Lukáš BÖHM Lucie CHMELAŘOVÁ Číslo výtisku :

3 3 O B S A H: strana 1. ZADÁNÍ ÚKOLU, CÍL PRACÍ, METODIKA 4 2. ÚDAJE O ZÁJMOVÉM ÚZEMÍ Geografické, hydrologické omezení a klimatické poměry zájmového území Geologické a hydrogeologické poměry 6 3. NAVRHOVANÝ ROZSAH PRACÍ 6 4. STŘETY ZÁJMŮ 8 5. ZÁVĚR 8 S E Z N A M P Ř Í LO H : PETROVICE VE SLEZSKU 1. Přehledná situace zájmového území v měřítku M 1 : Podrobná situace zájmového území 3. Návrh konstrukce průzkumného vrtu

4 4 Název akce : Petrovice, posilující zdroj pitné vody - provedení průzkumného vrtu PE-1 na pozemkové parc. č. 734/1, k.ú. Petrovice ve Slezsku Katastrální území Kraj Úkol Zadavatel Investor : Petrovice ve Slezsku : CZ080 Moravskoslezský : Vypracování projektu na provedení průzkumného vrtu PE-1 s budoucím využitím jako posilujícího zdroje vody s cílem zajistit stabilitu současného zásobování obcí Petrovice a Janov pitnou vodou : Obec Petrovice, č.p. 34, Janov u Krnova : Obec Petrovice, č.p. 34, Janov u Krnova Zpracovatel : Ing. Petr Ulahel, Úvalno 92, , provozovna: Revoluční 55, Krnov Odpovědný řešitel : Mgr. Kamil Kurka, Pod Kalvárií 772, Hradec n/m Datum zpracování : říjen ZADÁNÍ ÚKOLU, CÍL PRACÍ, METODIKA V souladu s řešením havarijního zásobování obcí Petrovice a Janov pitnou vodou si objednala obec Petrovice u fi. Ing. Petr Ulahel vypracování projektu na realizaci průzkumného vrtu PE-1 pro posílení vydatnosti stávajícího zdroje vody nad obcí Petrovice. Cílem předkládaného projektu je realizace posilujícího zdroje vody PE-1 poblíž v prostoru stávajícího zdroje vody na pozemkové parc. č. 734/1, k.ú. Petrovice ve Slezsku. Součástí projektovaného hydrogeologického průzkumu jsou doprovodné hydrogeologické práce, čerpací zkoušky, laboratorní analýzy a vlastní vyhodnocení. Z hlediska metodiky je předkládaný projekt průzkumných hydrogeologických prací vypracován na základě rešerše geologických a hydrogeologických podkladů o zájmovém území a dříve provedených pochůzek hydrogeologa v terénu a hydrogeologického vyjádření. Za stěžejní hydrogeologické práce považujeme provedené v letech a Aktuálně byla 1 M. Konečný (2009) Vyhodnocení vydatnosti nové vrtné studny v lokalitě u vodojemu Jestřábí k.ú. Dolní lomná 2 M. Konečný (2011) Průzkum zvodněných vrstev podzemních vod pro stavbu vodního zdroje - studny

5 5 provedena pochůzka hydrogeologa v terénu poslední dne Pozornost byla věnována upřesnění průzkumného vrtu PE-1 s výjezdem po okolí ke staršímu ložiskovému vrtu provedeným GP Ostrava cca 800 m v zázemí. 2. VODOHOSPODÁŘSKÉ VYUŽITÍ V OBLASTI Stávající zdroj vody Petrovice představuje podchycení připovrchového přítoku kopanou studnou závislé na infiltraci z Petrovického potoka a tím citelně na srážkové činnosti. V důsledku dlouhodobého sucha je tento zdroj v havarijním stavu bez možnosti vodohospodářského využití. V detailech odkazujeme na hg. hodnocení stávajícího zdroje vody z r Pochůzkou hydrogeologa v terénu v r s upřesněním v období 1. a 9. /2015 byla vytvořena představa o hydrogeologických podmínkách na pozemku parc. č. 734/1, k.ú. Petrovice ve Slezsku. Detailním šetřením byl vysledován v místě projektovaného průzkumného vrtu PE-1 průběh hlubinného puklinového systému ve směru SZ-JV odpovídající dle geologické mapy poloze droby s tektonickým průběhem a s křížením se směrem SV-JZ v kombinaci se střídáním poloh břidlic a drob. Zázemí přírodních zdrojů je zvětšeno průběhem tektoniky, naopak hydraulickou bariéru pro oběh podzemní vody tvoří poloha břidlic. Hloubkové založení oběhu podzemní vody lze očekávat v poloze 20-40,0 m, příp. 50,0 m. V místě vrtu je očekáván pokryv v mocnosti 7-10,0 m v podobě kombinace jílovitých sutí a fluviálních sedimentů Petrovického potoka. 3. ÚDAJE O ZÁJMOVÉM ÚZEMÍ Geografické, hydrologické omezení a klimatické poměry zájmového území Zájmové území se nachází v údolní nivě Petrovického potoka v jeho pramenní oblasti JZ od obce Petrovice. Okolí je tvořeno lesním porostem. Podle geomorfologického členění ČR 3 leží zájmové území v prostoru okrsku Biskupská kupa začleněné do vyšších orografických celků: Soustava : IV Krkonošsko-jesenická Podsoustava : IX C Jesenická oblast Celek : IV C-6 Zlatohorská vrchovina Podcelek : IV C-6C Hynčická hornatina Okrsek: IV C-6C-c Biskupská kupa Klimaticky se jedná o oblast CH7 mírně chladnou a mírně suchou, s chladnou zimou. Průměrný srážkový úhrn 722 pro st. Město Albrechtice. 3 Demek, Mackovčin, P. (2007): Zeměpisný lexikon ČR - Hory a nížiny

6 6 Z hydrologického hlediska se nachází v oblasti povodí Odry (úmoří Baltského moře), hydrologické pořadí Petrovického potoka v úseku s č. pořadí Geologické a hydrogeologické poměry Z hlediska regionálně-geologického a litostratigrafického členění ČR se oblast nachází v soustavě Českého masívu v oblasti moravskoslezské, regionu moravsko-slezského paleozoika, v jednotce jesenického kulmu. Ze stratigrafického hlediska náleží lokalita ke svrchní části paleozoika spodní karbon (kulmská facie) v rámci platformního vývoje Českého masívu. Tento horninový je v zájmovém území reprezentován andělsko-horským souvrstvím, náležejícím do moravskoslezského vývoje kulmu, spodní karbon. Andělskohorské souvrství je význačné střídáním drob a břidlic, oj. zastoupeny polohami drob s gravelity. Západním směrem nasedá na komplex velko-vrbenskou skupinu tvořené zelenou břidlicí, kvarcity apod.. V nejsvrchnějších vrstvách jsou droby a břidlice zvětralé a silně rozpukané s hlinitou až jílovitou výplní. Kvartérní (pokryvné) sedimenty jsou v této oblasti zastiženy na svazích a v údolní nivě bezejmenného potoka, který ústí do Petrovického potoka. Svahové sedimenty jsou zde repre-zentovány hlínou s úlomky matečních hornin, příp. jílovitou hlínou. Jejich mocnost je proměnlivá a pohybuje se 2 až 7 m. Horninový masív je narušen tektonickými poruchami. Dominantními jsou poruchy sudetského směru, tj. SZ-JV směru. Doprovodné poruchy většinou sledují vrstevní sled ve směru S-J až SV-JZ. Z hydrogeologického hlediska mají příznivější vlastnosti, co se týká možnosti tvorby, oběhu a akumulace podzemní vody, droby a drobové břidlice. Tyto jsou křehčí a vytvářejí širší poruchová pásma a nejsou tak zatěsňována jílovitými zvětralinami jako je tomu u břidlic. Oběh podzemní vody je spíše vázán na puklinový systém horninového prostředí. K výraznějšímu oběhu dochází na zlomech sudetského směru, zlomech vytvořených v polohách drob nebo v místech křížení puklinových systémů a litologického rozhraní poloh drob a břidlic. Oběh a akumulace mělké podzemní vody je vázán na pokryvné sedimenty a je výrazně ovlivněn stupněm zajílování a klimatickými faktory. Stabilnější zavodněnost vykazuje zvětralinová zóna skalního podloží a zvodnění v puklinovém systému skalního podloží. 4. NAVRHOVANÝ ROZSAH PRACÍ Navržený rozsah prací je podřízen požadavku na stabilizaci provozování jímacího zdroje Petrovice a s tím souvisí zásobování obcí Petrovice vč. Janova pitnou vodou. Hloubkou vrtu až 50,0 m je sledováno zastižení maximálně využitelných zásob vázaných v puklinovém pásmu kulmských hornin skalního podloží. Postup průzkumných prací stanovujeme následovně:

7 7 vlastní vrt PE-1 bude proveden na předem vytyčeném místě (viz příloha č. 2) rotačněpříklepnou vrtnou soupravou do hloubky min. 50,0 m vrtným 220 mm (205) mm za dozoru technika a hydrogeologa; konečná hloubka vrtu bude upřesněna podle projevů zavodnění během vlastní realizace; výstroj vrtu bude PVC-U zárubnice 160 mm příp. 140 mm v kombinaci plnáperforovaná, její perforovaná část bude umístěna do polohy podle projevů zvodnění v puklinách, významnější přítoky očekáváme od 20,0 m a níže; perforovaná část a plná do výše 15,0 m bude v zaplášťovém prostoru obsypána kačírkem frakce 4/8 mm, v poloze 10,0 8,0 m a do 3,0 m od terénu bude provedeno jílové těsnění, zabraňující pronikání povrchových vod po plášti vrtu do jímané zvodně; schematicky je konstrukce vrtu patrná z přílohy č. 3 bude však upřesněna podle skutečnosti; po vystrojení vrtu bude provedeno začištění vrtu a následně orientační čerpací zkouška v délce cca 3 hod při čerpaném množství do 0,5 l/s s navazující stoupací zkouškou v délce 1 hod; cílem této zkoušky je vrt vyčistit a aktivovat přítokové cesty vody do vrtu; následně bude ověřen využitelný přítok vody dlouhodobou čerpací zkouškou dle ČSN v délce cca 15-ti dnů ukončené stoupací zkouškou; v průběhu dlouhodobé čerpací zkoušky a v jejím závěru budou odebrány 3x vzorky vody na krácený chemický a 1x bakteriologický rozbor 4, na konci čerpací zkoušky bude odebrán 1x vzorek vody pro úplný rozsah analyzovaných složek dle vyhlášky č. 252/2004 Sb.; práce budou sledovány, řízeny a v případě potřeby upřesněny geologickou službou tak, aby výsledky prací s maximální efektivností naplnily projektovaný záměr; hydrogeologické práce budou ukončeny závěrečnou hydrogeologickou zprávou, jejíž součástí bude souhrnná dokumentace provedených prací, jejich vyhodnocení se stanovením využitelné vydatnosti nového zdroje vody včetně technických podmínek optimálního vodárenského využití; o zaevidování vrtu zažádá řešitelská organizace ve smyslu 7 zákona č. 66/2001 Sb 5. a vyhlášky MŽP č. 282/2001 Sb. 6 Českou geologickou službu, kam následně odevzdá ve smyslu 12 stejného zákona závěrečnou zprávu o provedení hydrogeolog; prací. Ohlášení provádění vrtu u Obvodního báňského úřadu bude provedeno v souladu s 10 vyhlášky ČBÚ č. 104/1988 Sb.; 4 dle vyhlášky č.252/2004 Sb., kterou se stanoví požadavky na pitnou vodu a rozsah a četnost její kontroly 5 Zákon č.366/2000 Sb. o geologických prací a o Českém geologickém úřadu, ve znění zákona č. 543/1991 Sb., a zákon č.44/1988 Sb., o ochraně a využití nerostného bohatství (horní zákon) ve znění pozdějších předpisů 6 Vyhláška MŽP č. 282/2001 Sb. o evidenci geologických prací, kterou stanoví podle 26 odst. 1 zákona č. 2/1988 Sb., o geologických pracích, ve znění zákona č. 366/2000 Sb. k provedení 7 odst. 4 zákona

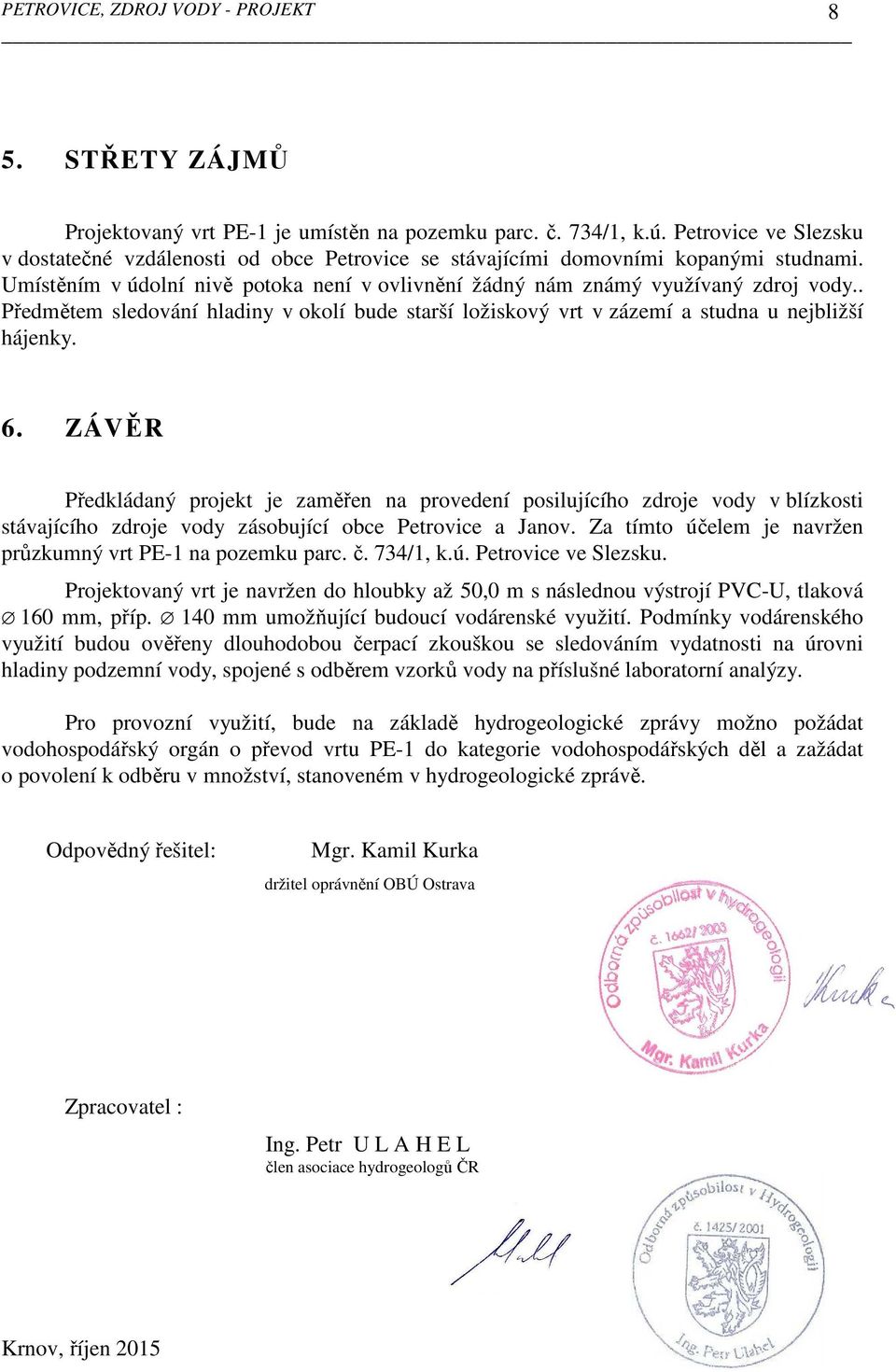

8 8 5. STŘETY ZÁJMŮ Projektovaný vrt PE-1 je umístěn na pozemku parc. č. 734/1, k.ú. Petrovice ve Slezsku v dostatečné vzdálenosti od obce Petrovice se stávajícími domovními kopanými studnami. Umístěním v údolní nivě potoka není v ovlivnění žádný nám známý využívaný zdroj vody.. Předmětem sledování hladiny v okolí bude starší ložiskový vrt v zázemí a studna u nejbližší hájenky. 6. ZÁVĚR Předkládaný projekt je zaměřen na provedení posilujícího zdroje vody v blízkosti stávajícího zdroje vody zásobující obce Petrovice a Janov. Za tímto účelem je navržen průzkumný vrt PE-1 na pozemku parc. č. 734/1, k.ú. Petrovice ve Slezsku. Projektovaný vrt je navržen do hloubky až 50,0 m s následnou výstrojí PVC-U, tlaková 160 mm, příp. 140 mm umožňující budoucí vodárenské využití. Podmínky vodárenského využití budou ověřeny dlouhodobou čerpací zkouškou se sledováním vydatnosti na úrovni hladiny podzemní vody, spojené s odběrem vzorků vody na příslušné laboratorní analýzy. Pro provozní využití, bude na základě hydrogeologické zprávy možno požádat vodohospodářský orgán o převod vrtu PE-1 do kategorie vodohospodářských děl a zažádat o povolení k odběru v množství, stanoveném v hydrogeologické zprávě. Odpovědný řešitel: Mgr. Kamil Kurka držitel oprávnění OBÚ Ostrava Zpracovatel : Ing. Petr U L A H E L člen asociace hydrogeologů ČR Krnov, říjen 2015
